Тахометр можно собрать своими руками из остатков электроники

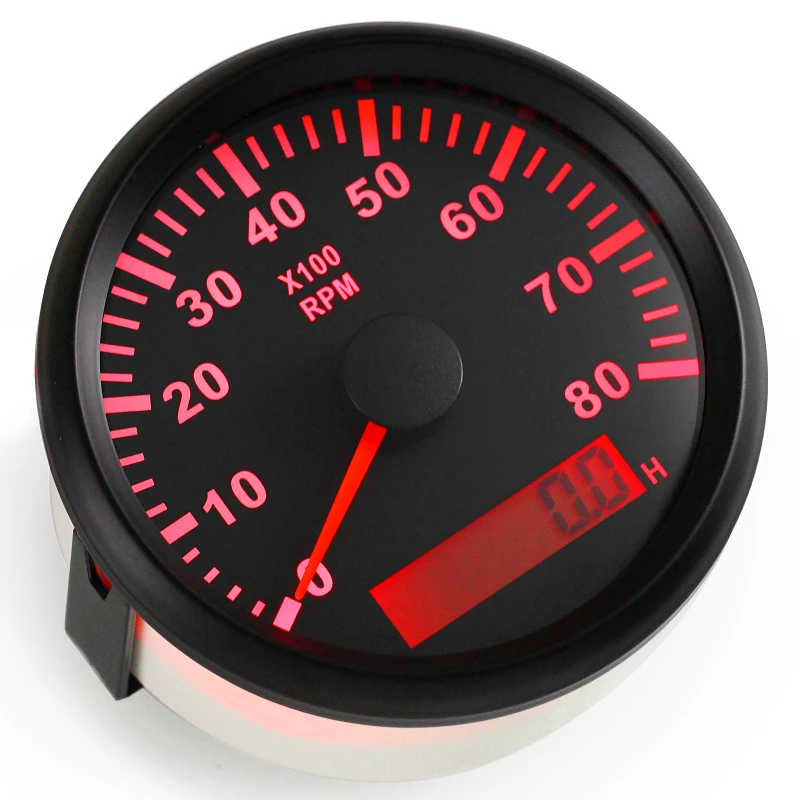

Начнем с определений. Что такое тахометр в автомобиле? Это прибор, фиксирующий частоту вращения коленчатого вала в автомобиле.

Разумеется, его применение не ограничено только автотранспортом. Определение количества оборотов в минуту необходимо при работе с различными механизмами:

  • турбина самолета
  • вал корабельной силовой установки
  • генераторы электростанций
  • фрезерные и токарные станки высокой точности
  • буровые установки
  • приборы учета электроэнергии и воды.

Кроме того, приборы для измерения частоты вращения применяются в научно-исследовательской работе.
Любой тахометр состоит из двух частей:

  1. Датчик вращения снимает показания с вала – объекта измерения
  2. Сигнальное устройство либо подает команду на управляющую схему механизма, либо просто выводит данные на стрелочный прибор (цифровое табло).

Есть несколько разновидностей конструкции:

Электрическая схема импульсная


На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения.

У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем.

На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Как сделать тахометр своими руками?

Если восстановить заводской прибор невозможно или дорого, его можно сделать своими руками. Эта же задача часто решается владельцами авто-мото транспорта, на которых тахометр не предусмотрен конструкцией.

Устанавливать датчик на коленвал достаточно сложно, да и балансировка может нарушиться. Проще воспользоваться любым шкивом, которые вращаются синхронно с мотором.

Если есть отверстие – устанавливаем фото-пару и подключаем ее к электронному тахометру.

Схему можно купить в виде готового KIT набора (на китайских сайтах электроники), либо собрать на доступной элементной базе.

Есть способы, как подключить самодельный тахометр к системе зажигания. Каждый импульс, подаваемый на высоковольтную свечную катушку, соответствует одному обороту коленвала.

Снимаем сигнал, и подаем на схему тахометра. Если на вашем автомобиле вышел из строя штатный прибор, или вы хотите продублировать его на отдельном табло – возможно подключение тахометра к генератору. Это самая распространенная схема подачи импульсов.

Сигнал для счетчика оборотов берем от разъема «W» генератора. Подключение штатное, так работают многие модели заводских тахометров.

Если есть сомнения в правильности — посмотрите электрическую схему вашего авто, надо найти проводник от генератора к прибору.

Итог
Изготовить самодельный тахометр достаточно просто, если есть элементарные навыки в электротехнике. При наличии паяльника и готовой схемы – это вопрос пары выходных.

Элементная база на любой вкус: от простенького счетчика импульсов до контроллера, собранного на ARDUINO. Главное понимать, как работает штатный прибор вашего авто.

Для чего он нужен? Если сломался штатный тахометр – ответ очевиден. Если с вашей приборной доской все в порядке – можно добавить стильный элемент к интерьеру автомобиля. Цифровое табло легче считывается, а светодиодная индикация добавит наглядности.

Тахометр на светодиодах своими руками

Короче решил я сделать для штатного тахометра нивы,небольшое дополнение,я хочу сделать так,чтобы светодиоды плавно загорались вслед за стрелкой,есть идеяна каждый светодиод пустить через резистоы,каждый последующий светодиод пустить через резистор большего сопротивления,возможно ли сделать так или нет? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Нет, при таком включении начнут светится все светодиоды сразу, только с разной яркостью. При изменении подаваемого напряжения соответственно будет меняться яркость сразу всех светодиодов.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Тахометр автомобильный схема
  • Shift-light своими руками
  • Индикатор – тахометр для любого автомобиля-схема
  • Простой светодиодный тахометр для автомобиля
  • Светодиодный тахометр своими руками
  • Простой тахометр — своими руками. Тахометр своими руками для мотоцикла

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Светодиодный тахометр Часть 1 Сборка

Тахометр автомобильный схема


Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры. Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя. При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись.

Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя. После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно. Может выручить установленное в салоне зеркало, но это тоже не лучшее решение.

Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп. При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.

Опубликованные в Интернете аналоговые схемы тахометров отличаются большей погрешностью показаний, выполненные на цифровых микросхемах не каждому автолюбителю под силу повторить. Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения.

Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью. Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КРВИ1 аналог NE Схема состоит следующих функциональных узлов. Для снятия показаний применен электродинамический стрелочный микроамперметр.

К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы. Но это не сложная операция. Питающее напряжение на схему тахометра подается непосредственно с клемм автомобильного аккумулятора.

При поступлении импульсов от прерывателя или катушки индуктивности, используемой в стробоскопе, конденсатор С1 через диод VD1 и резистор R1-R2 перезаряжается, создавая на базе транзистора VT1 импульсы, открывая его. В результате на коллекторе транзистора, включенного в ключевом режиме, образуются короткие положительные импульсы, длительность которых определяется емкостью конденсатора С1.

VT2 служит для инвертирования импульсов, перед подачей на вход DA1. Форма импульсов приведена на электрической схеме тахометра с правой стороны, верхняя осциллограмма. На фото ниже структурная схема КРВИ1. Интегральный таймер КРВИ1 включен по типовой схеме формирователя импульсов.

По положительному фронту импульсов, поступающих на вход 2, микросхема формирует на выходе 3 положительные импульсы с шириной, линейно изменяющейся в зависимости от частоты поступающих на вход. Частота выше, импульсы шире. Исходная ширина импульсов зависит от постоянной времени R6, R7 и C3.

Выходящие с вывода 3 микросхемы DA1 импульсы поступают на левое плечо моста тахометра, которое образуют резисторы R8-R9 и R Конденсатор С4 исключает дергание стрелки тахометра при измерении низких оборотов двигателя. Стабилизатор так же обеспечивает питание всех активных элементов тахометра. В диагональ моста включен микроамперметр. Благодаря такому схемному решению удалось исключить нелинейные элементы, получить линейное показание миллиамперметра при изменении частоты и обеспечить высокую точность измерений частоты вращения двигателя за счет растянутой шкалы.

Так как в тахометре, по соображениям габаритных размеров, применен малогабаритный миллиамперметр от индикатора уровня записи магнитофона, у которого длина шкалы мала, то только благодаря растянутой шкале удалось получить высокую точность показаний. Микросхемы стабилизаторов серии КЕН обеспечивают стабильное выходное напряжение в широком диапазоне температуры, чем и обусловлено применение микросхемы КЕН8А в тахометре.

Конденсаторы С2, С5 и С6 установлены для сглаживания пульсаций питающего напряжения. Так как схема простая, то печатную плату я не разрабатывал. На фотографии видно как размещены элементы схемы. Для подвода питающего напряжения и входного сигнала применен трех контактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу. Плата с деталями закреплена в крышке корпуса стробоскопа на винтах.

Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона. Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем. Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать.

Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из ниже приведенной таблицы и откалибровать шкалу.

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше.

Ряд частот для такого случая приведен в нижней строке таблицы. Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним.

Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее. При увеличении оборотов двигателя, частота и ширина импульсов с выхода микросхемы увеличивается и таким образом увеличивается напряжение в левой точке подключения миллиамперметра, протекающий ток увеличивается и стрелка отклоняется.

Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при оборотов двигателя. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными.

После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными. Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно. Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей.

В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики. Достаточно доработать схему входного формирователя импульсов. Как зарядить аккумулятор Как установить магнитолу Как установить парктроник Ремонт дворников автомобиля Ремонт обогревателя стекла Доработка схемы зажигания Зарядное устройство Автомобильный тестер-пробник Стробоскоп своими руками Тахометр своими руками Выбор накидки с подогревом Ремонт накидки с подогревом Водосгон из дворника Как закрепить номерной знак Как сделать знак Шипы.

Электрическая принципиальная схема Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КРВИ1 аналог NE


Shift-light своими руками

Добавить в избранное. Выключатель управления нагрузкой Схема доп. Ру — Все права защищены. Публикации схем являются собственностью автора. Схема квазианалогового авто тахометра на двух микросхемах. Категория: Автомобильные устройства Большинство электронных тахометров, имеющихся в продаже и предложенных радиолюбителями имеют цифровую индикацию частоты вращения коленчатого вала двигателя, обычно двух или трехразрядную. При всех достоинствах, необходимых для регулировки двигателя, такие тахометры неудобны при пользовании во время движения.

Мы же предлагаем создать подобный прибор своими руками, и с Шкала электронного тахометра состоит из 9-ти светодиодов.

Индикатор – тахометр для любого автомобиля-схема

Большинство современных автомобилей укомплектовано тахометрами , облегчающими правильный выбор передачи, что продлевает ресурс двигателя. Если на вашем автомобиле такого устройства нет, то его можно изготовить по предлагаемому описанию. Схема тахометра приведена на рис. Его основной особенностью является использование микросхемы КПП1, предназначенной для управления линейной шкалой из 12 светодиодов. В стандартном варианте исполнения, описанном в [1], микросхема обеспечивает формирование столбика из светящихся светодиодов, длина которого пропорциональна входному напряжению. Сигнал, частота которого пропорциональна частоте вращения коленчатого вала двигателя, снимается с контактов прерывателя или с усилителя-формирователя датчика Холла и через делитель напряжения R1R2 подается на вход триггера Шмитта DD1. Назначение триггера и конденсатора СЗ — подавить импульсы дребезга на выходе прерывателя, высоковольтные выбросы на обмотке катушки зажигания и привести сигнал к стандартным уровням КМОП логики с нормальной крутизной фронтов. Интегрирующая цепочка R12C6 усредняет эти импульсы, и среднее напряжение на конденсаторе С6 составляет около 3 В. Это напряжение и подается на выв. При напряжении 3 В, поданном на выв.

Простой светодиодный тахометр для автомобиля

Схема состоит из двух частей. Ждущий генератор на IC запускается от входных импульсов, приходящих от автомобильного двигателя. Частота генератора подстраивается переменным сопротивлением R3. Моросит дождик.

Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.

Светодиодный тахометр своими руками

Тахометр своими руками сегодня можно сделать цифровой, не прибегая при этом к мощным дорогостоящим компонентам. В данной статье мы рассмотрим подобный вариант цифрового тахометра. В нашем случае переключение режимов тахометра будет производиться трехпозиционным переключателем. У тахометра будет два режима работы, отличаться они будут пределами измерений частоты вращения коленвала. Таким образом, мы сможем контролировать малые обороты с более высокой точностью.

Простой тахометр — своими руками. Тахометр своими руками для мотоцикла

Ремонт телефона. Забыл пароль? Ремонт телефона Недорогой ремонт смартфонов! Электронный тахометр-индикатор для любого авто — схема. Имеющиеся на рынке электронные тахометры рассчитаны на автомобили отечественного производства, на четырехцилиндровые, рядные двигатели. К любой модели автомобилю ВАЗ легко можно подсоединить электронный тахометр. Концепция четырехцилиндрового двигателя сейчас на рынке наиболее распространенная, но помимо них существуют и 3-цилиндровые или цилиндровые двигатели. В таком случае невозможно качественно подключить электронный тахометр к автомобилю, показатели прибора не будут точно отображать действительные параметры.

Как сделать автомобильный тахометр своими руками, принципиальная схема, описание принципа работы и конструкция.

Автоэлектрика , Датчики , Интересное. Спидометр в моем Peugeot вышел из стоя. Но я больше не хочу такой же, с тросом и стрелкой.

Прибор предназначен для измерения скорости вращения в оборотах в минуту. Датчиком служит открытая оптопара состоящая их сверх яркого индикаторного светодиода и фототранзистора. На светодиод подается постоянный ток. Когда отверстие проходит между светодиодом и фототранзистором формируется импульс. Этот вариант для измерения частоты вращения электромотора.

Электронный тахометр. Тахометр авторемонтника.

Доброго времени суток! Хочу сделать на мотоцикл тахометр из светодиодов. Прилагаю фотография для наглядности того что примерно я хочу получить. Сегодня пришла UNO3. Подключил к ПК — все видит все мигает.

Конечно это самое распространенное число цилиндров, но сейчас есть очень много машин с 3-цилиндровыми или цилиндровыми двигателями. На рисунке 1 показана схема квазианалогового тахометра, индицирующего частоту вращения коленвала числом светящихся светодиодов линейной шкалы. В отличие от покупных цифровых приборов это конечно не так точно, но индикация линейной диаграммой в некоторых случаях даже удобнее, особенно в процессе эксплуатации машины, а не её ремонта и регулировки. То есть, на холостом ходу горит один светодиод.
