Упругий элемент подвески автомобиля: Упругие элементы подвески машины

Содержание

Упругие элементы подвески автомобилей

Избегая технических терминов, можно сказать, что подвеска необходима для того, чтобы снизить влияние неровностей дорог на кузов автомобиля. Для этого в конструкции подвески предусмотрены упругие элементы. К ним относятся пружины, рессоры, и резиновые элементы (отбойники, буфера, сайлент-блоки). Так же существуют пневматические и гидропневматические упругие элементы.

Содержание

  1. Металлические упругие элементы
  2. Пружины
  3. Рессоры
  4. Резиновые упругие элементы подвески автомобиля
  5. Пневматика и гидропневматика
  6. Пневматические элементы
  7. Гидропневматические элементы

Металлические упругие элементы

Пружины

Пружины, как упругий элемент подвески, на сегодняшний день используются в подавляющем большинстве легковых автомобилей. Выполненные из металлического прутка круглого сечения, они имеют постоянную характеристику жесткости и прекрасно справляются с возложенной на них задачей. Витки равномерно сближаются по мере того, как возрастает нагрузка, и возвращаются в исходное положение при ее снятии.

Если есть необходимость в переменной жесткости, тогда пружины выполняются из прутка различного диаметра (на определенных участках), или в форме бочонка (некоторые витки уже). В этом случае, когда пружина будет получать нагрузку, первыми будут сближаться витки меньшего диаметра (толщины).

Плюсом пружины, как упругого элемента, является простота изготовления, а значит конечная стоимость продукта, и ее малый вес. Но поскольку ей не под силу передавать усилия в поперечной плоскости, она требует от подвески автомобиля наличия сложных направляющих устройств. Что в свою очередь сказывается как на цене, так и на весе всего узла.

Рессоры

Ещё одним упругим элементом подвески автомобиля являются листовые рессоры. По причине большого веса, в сравнении с теми же пружинами, рессоры в основном используются в подвеске грузовых автомобилей. Рессора состоит из металлических листов (в очень редких случаях из армированной пластмассы), различной длины и формы, соединенных между собой болтом по центру, и хомутами ближе к краям. Будучи равными по ширине, каждая пластина, в зависимости от длины, имеет различную степень выгнутости. Это обеспечивает рессоре необходимые характеристики. Самая длинная (коренная) пластина крепится к кузову или раме автомобиля.

Существует несколько основных способов крепления рессоры к кузову:

  • с помощью витых ушек;
  • скользящая опора и накладные ушки;
  • резиновые подушки.

Каждый из способов крепления имеет свои особенности и характеристики. Общее требованию к любому из перечисленных методов крепления — концы пластин должны иметь возможность перемещаться и поворачиваться. В процессе работы рессорной подвески, происходит трение листов друг о друга. Это требует применения дополнительной смазки, или наличия антифрикционных прокладок.

Резиновые упругие элементы подвески автомобиля

Данные элементы играют вспомогательную роль в работе подвески, тем не менее, их так же можно отнести к упругим элементам. Они в первую очередь помогают избегать ударов металлических частей подвески друг о друга, тем самым максимально снижая уровень шума. Так же увеличивают жесткость основных элементов и ограничивают степень их деформации.

Резиновые элементы отлично справляются с работой, как на сжатие, так и на отбой. Так, к примеру, полиуретановые отбойники, установленные в стойке амортизатора, прекрасно работают на отбой.
Различная форма, как и в случае с пружиной, задает рабочие характеристики резинового элемента. Форма конуса позволяет обеспечить плавные характеристики, сначала сжимается тонкая, верхняя часть, чем ближе к толстой части, тем более упругой становится резина.

Сегодня часто встречаются отбойники ступенчатой формы, имеющие чередующиеся тонкие и толстые части. Это позволяет в значительной степени увеличить его рабочий ход.

Пневматика и гидропневматика

Пневмоподвеска используется как в легковом, так и в грузовом и пассажирском транспорте. Пневматический упругий элемент, позволяет изменять жесткость подвески в зависимости от дорожной ситуации, загруженности автомобиля. В современных автомобилях, пневматической подвеской управляет электроника, которая способна самостоятельно следить за ее работой, и изменять ее жесткой в зависимости от ситуации.

Пневматические элементы

Пневматические элементы (пневмобаллоны), изменяют свою жестокость за счет давления воздуха, создаваемого внутри компрессором. Баллоны выполнены из маслостойкой и воздухонепроницаемой резины, содержат корд и металлические нити, что придает им большую жестокость и надежность. Отсюда и название — резинокордные упругие элементы. Толщина стенок такого баллона обычно составляет от 3 до 5 мм.

Гидропневматические элементы

Данный упругий элемент обеспечивает наибольший комфорт для водителя и пассажиров автомобиля, так как отлично справляется с функцией гашения колебаний подвески. Гидропневматический упругий элемент — это камера, имеющая две полости. Одна из них наполнена газом, а другая жидкостью, которые, как известно, имеют различную степень сжатия. Через сложную систему мембран и клапанов, жидкость и газ взаимодействует в различной степени (в зависимости от ситуации), что и обеспечивает необходимый комфорт и упругость подвески автомобиля.

Повсеместное распространение данной подвески ограничено, пожалуй, лишь ее высокой стоимостью.

Прогресс не стоит на месте, а инженеры с каждым годом все ближе и ближе к тому, чтобы создать идеальную по всем характеристикам подвеску, которая будет отвечать всем необходимым требованиям. Возможно не за горами тот день, когда нахождение в салоне автомобиля (при езде по самому жуткому бездорожью), по комфорту можно будет сравнить с сидением на мягком диване.

Упругие элементы подвески



В этой статье речь пойдет о рессорах и пружинах как наиболее распространенных видах упругих элементов подвески. Есть ещё пневмобалоны и гидропневматические подвески, но о них позже отдельно. Торсионы рассматривать не буду как мало подходящий для технического творчества материал.

Для начала общие понятия.

Вертикальная жесткость

Жесткость упругого элемента (пружины или рессоры) означает какое нужно приложить усилие к пружине/рессоре для того чтобы продавить её на единицу длины (м, см, мм). Например жесткость 4кг/мм означает что на пружину/рессору нужно надавить с усилием 4кг чтобы её высота уменьшилась на 1мм. Жесткость так же часто измеряют в кг/см и в Н/м.

Для того чтобы примерно измерить жесткость пружины или рессоры в гаражных условиях, можно например на неё встать и разделить свой вес на величину, на которую пружина/рессора продавилась под весом.

Рессору удобнее класть ушками на пол и вставать на середину. Важно чтобы хотя бы одно ушко могло свободно скользить по полу. На рессоре лучше немного попрыгать прежде чем снимать высоту прогиба чтобы минизировать влияние трения между листами.

Плавность хода

Плавность хода это то насколько автомобиль тряский. Главным фактором, влияющим на «тряскость» автомобиля является частота собственных колебаний подрессоренных масс автомобиля на подвеске. Частота эта зависит от соотношения этих самых масс и вертикальной жесткости подвески. Т.е. Если масса больше то и жесткость может быть больше. Если меньше масса, вертикальная жесткость должна быть меньше. Проблема для автомобилей меньшей массы в том, что при благоприятной для них жесткости высота посадки автомобиля на подвеске сильно зависит от количества груза.

А груз — это у нас переменная составляющая подрессоренной массы. Кстати чем больше груза в автомобиле, тем он комфортнее (мене тряский) до тех пор пока подвеска не сработала полностью на сжатие. Для человеческого тела наиболее благоприятная частота собственных колебаний — это такая, которую мы испытываем при натуральной для нас ходьбе т.е. 0.8-1.2 Гц или (грубо) 50-70 колебаний в минуту. Реально в автомобилестроении в погоне за грузонезависимостью считается допустимым до 2 Гц (120 колебаний в минуту). Условно автомобили у которых баланс масса-жесткость сдвинут в сторону большей жесткости и более высоких частот колебаний, называют жесткими а автомобили с оптимальной характеристикой жесткости для их массы — мягкими.

Количество колебаний в минуту для вашей подвески можно посчитать по формуле:

Где:

n – количество колебаний в минуту (желательно добиться чтобы было 50-70)

С — жесткость упругого элемента подвески в кг/см (Внимание! В этой формуле кг/см а не кг/мм)

F – масса подрессоренных частей, действующих на данный упругий элемент, в кг.

Характеристика вертикальной жесткости подвески

Характеристика жесткости подвески это зависимость прогиба упругого элемента (изменения его высоты относительно свободной) f от собственно нагрузки на него F. Пример характеристики:

Прямой участок это диапазон когда работает только основной упругий элемент (пружина или рессора) Характеристика обычной рессоры или пружины линейна. Точка fст (что соответствует Fст) — это положение подвески когда автомобиль стоит на ровной площадке в снаряженном состоянии с водителем, пассажиром и запасом топлива. Соответственно всё что до этой точки — ход отбоя. Всё что после — ход сжатия. Обратим внимание на то что прямая характеристики пружины уходит далеко за пределы характеристики подвески в минус.

Да, Пружине не дают полностью разжаться ограничитель хода отбоя и амортизатор. Кстати про ограничитель хода отбоя. Именно он и и обеспечивает нелинейное снижение жесткости на начальном участке работая враспор пружине. В свою очередь ограничитель хода сжатия вступает в работу в конце хода сжатия и, работая параллельно пружине, обеспечивает увеличение жесткости и лучшую энергоёмкость подвески (усилие, которое способна поглотить подвеска своими упругими элементами)

Циллиндрические (спиральные) пружины

Преимущество пружины против рессоры в том что во-первых в ней полностью отсутствует трение, а во-вторых она несет только чисто функцию упругого элемента в то время как рессора так же выполняет функцию направляющего устройства (рычагов) подвески.

В связи с этим пружина нагружается только одним способом и служит долго. Единственные недостатки пружинной подвески по сравнению с рессорной — сложность и высокая цена.

Циллиндрическая пружина фактически представляет из себя скрученный в спираль торсион. Чем длиннее пруток (а его длина увеличивается с увеличением диаметра пружины и количества витков), тем мягче пружина при неизменной толщине витка. Удаляя витки с пружины, мы делаем пружину жестче. Установив 2 пружины последовательно, мы получаем более мягкую пружину. Суммарная жесткость последовательно соединенных пружин: С=(1/С

1+1/С2). Суммарная жесткость работающих параллельно пружин С=С12.

Обычная пружина как правило имеет диаметр, гораздо больший чем ширина рессоры и это ограничивает возможность использования пружины вместо рессоры на изначально рессорном автомобиле т. к. не помещается между колесом и рамой. Установить пружину под раму тоже не просто т.к. У неё есть минимальная высота, равная её высоте со всеми сомкнутыми витками плюс при установке пружиины под рамой мы теряем возможность выставить подвеску по высоте т.к. Не можем двигать вверх/вниз верхнюю чашку пружины. Установив пружины внутри рамы мы теряем угловую жесткость подвески (отвечающую за крен кузова на подвеске). На Паджеро так и сделали но дополнили подвеску стабилизатором поперечной устойчивости для увеличения угловой жесткости. Стабилизатор — это вредная вынужденная мера, грамотно не иметь его вообще на задней оси, а на передней стараться либо его тоже не иметь, либо иметь но чтобы он был как можно мягче.

Можно изготовить пружину маленького диаметра для того чтобы она поместилась между колесом и рамой, но при этом для того чтобы она не выкручивалась, необходимо заключить её в амортизаторную стойку, которая обеспечит (в отличие от свободного положения пружины) строго параллельное относительное положение верхней и нижней чашек пружины.

Однако при таком решении пружина сама становится гораздо длиннее плюс дополнительная габаритная длина необходима для верхнего и нижнего шарнира амортизаторной стойки. В результате рама автомобиля нагружается не самым благоприятным образом в связи с тем что верхняя точка опоры оказывается гораздо выше лонжерона рамы.

Амортизаторные стойки с пружинами бывают так же 2-ступенчатыми с двумя последовательно установленными пружинами разной жесткости. Между ними ползун, являющийся нижней чашкой верхней пружины и верхней чашкой нижней пружины. Он свободно перемещается (скользит) по корпусу амортизатора. При обычной езде работают обе пружины и обеспечивают низкую жесткость. При сильном пробое хода сжатия подвески одна из пружин смыкается и дальше работает только вторая пружина. Жесткость у одной пружины больше чем у двух работающих последовательно.

Существуют так же бочкообразные пружины. Их витки имеют разный диаметр и это позволяет увеличить ход сжатия пружины. Смыкание витков происходит при гораздо меньшей высоте пружины. Этого может оказаться достаточно для установки пружины под рамой.

Циллиндрические спиральные пружины бывают с переменным шагом витка. По мере сжатия, более короткие витки смыкаются раньше и перестают работать а чем меньше витков работает тем больше жесткость. Таким образом достигается увеличение жесткости при ходах сжатия подвески, близких к максимальным, при чем увеличение жесткости получается плавным т. к. виток смыкается постепенно.

Однако специальные виды пружин малодоступны а пружина — это по сути дела расходник. Иметь нестандартный, сложнодоступный и дорогой расходник не совсем удобно.

n – количество витков

С — жесткость пружины

H0 – высота в свободном состоянии

Hст — высота при статической нагрузке

Hсж — высота при полном сжатии

f – статический прогиб

fсж — ход сжатия



Листовые рессоры

Основное преимущество рессор в том что они одновременно выполняют и функцию упругого элемента и функцию направляющего устройства а отсюда вытекает низкая цена конструкции. В этом правда есть и недостаток — несколько видов нагружения сразу: толкающее усилие, вертикальная реакция и реактивный момент моста. Рессоры менее надежны и менее долговечны чем пружинная подвеска. Тема о рессорах как о направляющем устройстве будет рассматриваться отдельно в разделеле «направляющие устройства подвески».

Основная проблема рессор в том, что их очень сложно сделать достаточно мягкими. Чем они мягче, тем длиннее их нужно делать а при этом они начинают вылезать за свесы и становятся склонными к S-образному изгибу. S-образный изгиб это когда под действием реактивного момента моста (обратного крутящему моменту на мосту) рессоры наматываются собственно вокруг моста.

Так же рессоры имеют трение между листами, при чем не предсказуемое. Его величина зависит от состояния поверхности листов. При чем все неровности микропрофиля дороги, по величине возмущения не превосходящие величину трения между листами, передаются телу человека как будто подвески нет вообще.

Рессоры бывают многолистовые и малолистовые. Малолистовые лучше тем что раз в них меньше листов, то и трения между ними меньше. Недостаток — сложность изготовления и соответственно цена. Лист малолистовой рессоры имеет переменную толщину и с этим связаны дополнительные технологические сложности производства.

Так же рессора может быть 1-листовая. В ней трение отсутствует в принципе. Однако эти рессоры более склонны к S-образному изгибу и как правило применяются в подвесках, в которых реактивный момент на них не действует. Например в подвесках не ведущих осей или там где редуктор ведущего моста соединен с шасси а не с балкой моста, как пример — задняя подвеска «Де-дион» на заднеприводных автомобилях Вольво 300-ой серии.

С усталостным износом листов борятся изготовлением листов трапециевидного сечения. Нижняя поверхность уже верхей. Таким образом бОльшая часть толщины листа работает на сжатие а не на растяжение, лист служит дольше.

С трением борятся установкой пластиковых вставок между листами на концах листов. При этом во-первых листы не касаются друг друга по всей длине, а во-вторых скользят только в паре металл-пластик, где меньше коэффициент трения.

Другим способом борьбы с трением является густая смазка рессор с заключением их в защитные рукава. Такой метод применялся на ГАЗ-21 2-ой серии.

С S-образным изгибом борятся делая рессору не симметричной. Передний конец рессоры короче заднего и более стоек против изгиба. Между тем суммарная жесткость рессоры не изменяется. Так же для исключения возможности S-образного изгиба устанавливают специальные реактивные тяги.

В отличие от пружины, рессора не имеет минимального размера по высоте, что существенно упрощает задачу для самодеятельного строителя подвески. Однако, злоупотреблять этим нужно крайне осторожно т.к. Если пружина расчитывается по максимальному напряжению на полное сжатие до смыкания её же витков, то рессора на полное сжатие, возможное в подвеске автомобиля для которого конструировалась.

Так же нельзя манипулировать количеством листов. Дело в том, что рессора конструируется как единое целое исходя из условия равного сопротивления изгибу. Любое нарушение ведет к возникновению неравномерности напряжений по длине листа (даже если листы добавлять а не удалять) что неизбежно приводит к преждевременному износу и выходу из строя рессоры.

Всё самое лучшее что придумало человечество по теме многолистовых рессор есть в рессорах от Волги: они имеют трапециевидное сечение, они длинные и широкие, несимметричные и с пластиковыми вставками. Так же они мягче УАЗовских (в среднем) в 2 раза. 5-листовые рессоры от седана имеют жесткость 2.5кг/мм а 6-листовые рессоры от универсала 2.9кг/мм. Самые мягкие УАЗовские рессоры (задние Хантер-Патриот) имеют жесткость 4кг/мм. Для обеспечения благоприятной характеристики УАЗу нужно 2-3 кг/мм.

Характеристику рессоры можно сделать ступенчатой за счет применения подрессорника или надрессорника. Большую часть времени дополнительный элемент не действует и не влияет на характеристику подвески. Он включается в работу при большом ходе сжатия либо при наезде на препятствие, либо при загрузке машины. Тогда суммарная жесткость складывается из жесткостей обоих упругих элементов. Как правило если это надрессорник, то он закреплен серединой на основной рессоре и при ходе сжатия концами упирается в специальные упоры, расположенные на раме автомобиля. Если это подрессорник, то при ходе сжатия его концы упираются в концы основной рессоры. Недопустимо чтобы подрессорник упирался в рабочую часть основной рессоры. В этом случае нарушается условие равного сопротивления изгибу основной рессоры и возникает неравномерность распределения нагрузки по длине листа. Однако, существуют конструкции (как правило на легковых внедорожниках) когда нижний лист рессоры изогнут в обратную сторону и по мере хода сжатия (когда основная рессора принимает форму близкую к его форме) прилегает к ней и таким образом плавно включается в работу обеспечивая плавно прогрессивную характеристику. Как правило такие подрессорники расчитаны именно на максимальные пробои подвески а не для корректировки жесткости от степени загрузки машины.


Резиновые упругие элементы

Как правило резиновые упругие элементы используются в качестве дополнительных. Однако, есть конструкции, в которых резина служит основным упругим элементом, например Ровер Мини старого образца.

Нам они однако интересны только в качестве дополнительных, в простонародии известных как «отбойники». Часто на форумах автомобилистов встречаются слова «подвеску пробивает до отбойников» с последующим развитием темы про необходимость увеличения жесткости подвески. На самом же деле для того там эти резинки и устанавливаются чтобы до них пробивало, и при их сжатии жесткость увеличивалась таким образом обеспечивая необходимую энергоёмкость подвески без увеличения жесткости основного упругого элемента, который подбирается из условия обеспечения необходимой плавности хода.

На более старых моделях отбойники были сплошные и как правило имели форму конуса. Форма конуса позволяет обеспечить плавную прогрессивную характеристику. Тонкие части сжимаются быстрее и чем толще оставшаяся часть, тем жестче резинка

В настоящее время наибольшее распространение получили ступенчатые отбойники, имеющие чередующися тонкие и толстые части. Соответственно в начале хода сжимаются все части одновременно, далее тонкие части смыкаются и продолжают сжиматься уже только толстые части жесткость которых больше.Как правило эти отбойники пустые внутри (с виду шире обычных) и позволяют получить больший чем обычные отбойники ход. Подобные элементы устанавливаются например на автомобилях УАЗ новых моделей (Хантер, Патриот) и Газель.

Отбойники или ограничители хода или дополнительные упругие элементы устанавливаются как на сжатие, так и на отбой. Работающие на отбой часто устанавливаются внутри амортизаторов.

Теперь о наиболее часто встречающихся заблуждениях

1) «Пружина просела и стала мягче»:
Нет, жесткость пружины не изменяется. Изменяется только её высота. Витки становятся ближе друг к другу и машина опускается ниже.

2) «Рессоры выпрямились, значит просели»:
Нет, если рессоры прямые, это не значит что они просевшие. Например на заводском сборочном чертеже шасси УАЗ 3160, рессоры абсолютно прямые. У Хантера они имеют едва заметный для невооруженного глаза изгиб 8мм, что тоже конечно же воспринимается как «прямые рессоры». Для того чтобы определить просели рессоры или нет, можно замерить какой-нибудь характерный размер. Например между нижней поверхностью рамы над мостом и поверхностью чулка моста под рамой. Должно быть порядка 140мм. И ещё. Прямыми эти рессоры задуманы не случайно. При расположении моста под рессорой, только таким образом они могут обеспечить благоприятную характеристику уплавляемости: при крене не подруливать мост в сторону избыточной поворачиваемости. Про поворачиваемость можно почитать в разделе «Управляемость автомобиля». Если же каким-то образом (добавив листы, проковав ресоры, добавив пружины итд) добиться того чтобы они стали выгнутыми, то автомобиль будет склонен к рысканью на большой скорости и другим неприятным свойствам.

3) «Я отпилю от пружины пару витков, она просядет и станет мягче»:
Да, пружина действительно станет короче и возможно при установке на машину, машина просядет ниже чем с полной пружиной. Однако, при этом пружина станет не мягче а наоборот жесче пропорционально длине отпиленного прутка.

4) «Я поставлю дополнительно к рессорам пружины (комбинированную подвеску), рессоры расслабятся и подвеска станет мягче. При обычной езде рессоры работать не будут, будут работать только пружины, а рессоры только при максимальных пробоях»:
Нет, жесткость в этом случае увеличится и будет равна сумме жесткости рессоры и пружины, что отрицательно скжется не только на уровне комфорта но и на проходимости (о влиянии жесткости подвески на комфорт позже). Для того чтобы таким методом добиться переменной характеристики подвески, необходимо изогнуть пружиной рессору до свободного состояния рессоры и через это состояние перегнуть (тогда рессора изменит направление усилия и пружина и рессора начнут работать враспор). А например для малолистовой рессоры УАЗа с жесткостью 4кг/мм и подрессоренной массе 400кг на колесо, это означает лифт подвески более чем на 10см!!! Даже если осуществить этот ужасный лифт пружиной, то помимо потери устойчивости автомобиля, кинематика изогнутой рессоры сделает автомобиль совершенно неуправляемым (см п. 2)

5) «А я (например дополнительно к п. 4) уменьшу количество листов в рессоре»:
Уменьшение количества листов в рессоре действительно однозначно означает снижение жесткости рессоры. Однако, во-первых это не обязательно означает изменение её изгиба в свободном состоянии, во-вторых она становится более склонна к S-образному изгибу (наматывание вокруг моста вод действием реактивного момента на мосту) и в-третьих рессора конструируется как «балка равного сопротивления изгибу» (кто изучал «СопроМат», тот знает что это такое). Например у 5-листовых рессор от Волги-седана и более жестких 6-листовых рессор от Волги-универсала одинаковый только коренной лист. Казалось бы в производстве дешевле все части унифицировать и сделать только один дополнительный лист. Но так нельзя т.к. при нарушении условия равного сопротивления изгибу нагрузка на листы рессоры становится неравномерной по длине и лист быстро выходит из строя на более нагруженном участке. (Сокращается срок службы). Изменять количество листов в пакете очень не рекомендую и тем более собирать рессоры из листов от разных марок автомбилей.

6) «Мне нужно увеличить жесткость чтобы не пробивало подвеску до отбойников» или «у внедорожника должна быть жесткая подвеска»:
Ну во-первых «отбойниками» они называются только в простонародии. На самом деле это дополнительные упругие элементы, т.е. они там специально стоят для того чтобы до них пробивало и чтобы в конце хода сжатия увеличивалась жесткость подвески и обеспечивалась необходимая энергоёмкость при меньшей жесткости основного упругого элемента (пружины/рессоры). При увеличении жесткости основных упругих элементов так же ухудшается проходимость. Казалось бы какая связь? Предел тяги по сцеплению, который можно развить на колесе, (помимо коэффициента трения) зависит от того, с какой силой это колесо прижато к поверхности по которой едет. Если автомобиль едет по ровной поверхности, то эта сила прижатия зависит только от массы автомобиля. Однако если поверхность не ровная, эта сила начинает зависеть от характеристики жесткости подвески. Например представим 2 автомобиля равной подрессоренной массы по 400кг на колесо, но с разной жесткостью пружин подвески 4 и 2 кг/мм соответственно, передвигающихся по одной и той же неровной поверхности. Соответственно при проезде неровности высотой 20см одно колесо сработало на сжатие на 10см, другое на отбой на те же 10см. При разжимании пружины жесткостью 4кг/мм на 100мм, усилие пружины уменьшилось на 4*100=400кг. А у нас всего 400кг. Значит тяги на этом колесе уже нет, а если у нас на оси открытый дифференциал или дифференциал ограниченного трения (ДОТ) (например винтовой «Квайф»). В случае же если жесткость 2 кг/мм, то усилие пружины уменьшилось только на 2*100=200кг, а значит 400-200-200 кг всё ещё давит и мы можем обеспечить по крайней мере половинную тягу на оси. При чем в случае если стоит ДОТ, а у большинства их коэффициент блокировки 3, при наличии какой-то тяги на одном колесе с худшей тягой, на второе колесо передаётся в 3 раза больший момент. И примерчик: Самая мягкая подвеска УАЗа на малолистовых рессорах (Хантер, Патриот) имеет жесткость 4кг/мм (и пружина и рессора), в то время как у старого Рэнджровера примерно такой же массы как Патриот, на передней оси 2.3 кг/мм, а на задней 2.7кг/мм.

7) «У легковых автомобилей с мягкой независимой подвеской пружины должны быть мягче»:
Совсем не обязательно. Например в подвеске типа «МакФерсон», пружины действительно работают напрямую, но в подвесках на двойных поперечных рычагах (передняя ВАЗ-классика, Нива, Волга) через передаточное число равное соотношению расстояния от оси рычага до пружины и от оси рычага до шаровой опоры. При такой схеме жесткость подвески не равна жесткости пружины. Жесткость пружины значительно больше.

8) «Лучше ставить жесткие пружины чтобы автомобиль был мене валким и следовательно более устойчивым»:
Не совсем так. Да, действительно чем больше вертикальная жесткость, тем больше угловая жесткость (отвечающая за крен кузова при действии центробежных сил в поворотах). Но перенос масс вследствие крена кузова значительно меньшим образом влияет на устойчивость автомобиля чем скажем высота центра тяжести, которым джиперы часто очень расточительно бросаются лифтуя кузов только ради того чтобы не пилить арки. Автомобиль должен крениться, крен это не зачит плохо. Это важно для информативности при вождении. При конструировании в большинство автомобилей закладывается стандартная величина крена 5 градусов при окружном ускорении 0. 4g (зависит от соотношения радиуса поворота и скорости движения). Отдельные автопроизводители закладывают крен на меньший угол для создания иллюзии устойчивости для водителя.

Автор: MOHCTPOXOD
Источник: http://monstrohod.ru

include»inc_foot.php»; ?>

Резиновые и пневматические упругие элементы подвески. Применяются на легковых автомобилях, автобусах, грузовых автомобилях и прицепах

Для подвесок легковых и грузовых автомобилей, автобусов и прицепов могут быть использованы резиновые, пневматические или стальные упругие элементы.

Достоинствами гидравлической уравнительной подвески является очень малый крен кузова и почти полное отсутствие продольных колебаний. К недостаткам следует отнести высокую частоту колебаний кузова, а также жесткую работу подвески на булыжной мостовой и волнистой дороге.

Гораздо лучшими характеристиками обладает гидропневматическая подвеска, разработанная фирмой «Citroen» в 1953 г. Она представляет собой пневматические упругие элементы с гидравлической передачей усилий. На рисунке 1 приведен разрез одного из четырех компактных упругих элементов, которые установлены на всех колесах автомобиля.

Рисунок 1 — Элемент подвески со встроенным амортизаторным клапаном, который фирма «Citroen» применяет на моделях серий D и GS. В качестве упругого элемента используется азот

1 — шток подвески; 2 — слив гидравлической жидкости; 3 — поршень; 4 — подача гидравлической жидкости; 5 — верхняя полусфера; 6 — пробка для заполнения; 7 — мембрана; 8 — нижняя полусфера; 9 — амортизатор; 10 — цилиндр; 11 — упорная пята; 12 — система уплотнений; 13 — защитный кожух

В верхней половине баллона находится под давлением азот, который собственно и является упругим элементом. Азот, во избежание пенообразования, отделен резиновой мембраной от гидравлической жидкости, которая находится в нижней половине и цилиндре амортизатора. Передающий усилия шток вверху соединен шаровым шарниром с поршнем, а внизу опирается на поперечный рычаг передней подвески или на продольный рычаг задней (рисунок 2).

Рисунок 2 — В автомобилях «Citroen» элементы подвески опираются на рычаги. Регулирование уровня кузова осуществляется с помощью клапанов, соединенных со стабилизатором обеих осей.

1 — подача гидравлической жидкости под давлением; 2 — слив в резервуар; 3 — механический привод регуляторов высоты; 4 — газ; 5 — жидкость; 6 — амортизаторный клапан; 7 — регулируемая высота

При ходе сжатия подвески жидкость выталкивается поршнем через установленный в цилиндре клапан сжатия (на рисунке 3 справа), а при ходе отбоя газ выталкивает жидкость вниз через более жёстко отрегулированный клапан отбоя (на рисунке 3 слева). Эта жестко установленная внутри система клапанов работает как у однотрубных газонаполненных амортизаторов. Единственное отличие заключается в том, что у последних клапаны находятся на поршне и движутся вместе с колесом.

Рисунок 3 — Амортизаторный клапан, встраиваемый в элементы подвески фирмы «Citroen»

1 — клапан хода отбоя; 2 — корпус клапана; 3 — жиклер постоянного сечения, дросселирующий перетекание гидравлической жидкости; 4 — опорный диск для ограничения перемещения диска клапана; 5 — соединительный элемент

Регулирование уровня, являющееся достоинством всех пневматических подвесов, может быть реализовано и в гидропневматической подвеске. Оно осуществляется путем изменения количества масла в зоне между мембраной и поршнем. Если с увеличением нагрузки кузов автомобиля опускается, то соединенный со стабилизатором регулятор уровня (см. рисунок 2 и рисунок 4) обеспечивает подачу масла под давлением 15,0—17,5 МПа из гидравлического аккумулятора в цилиндр через специальное отверстие (см. рисунок 1). При уменьшении загрузки автомобиля регулятор обеспечивает слив масла в резервуар, не находящийся под давлением.

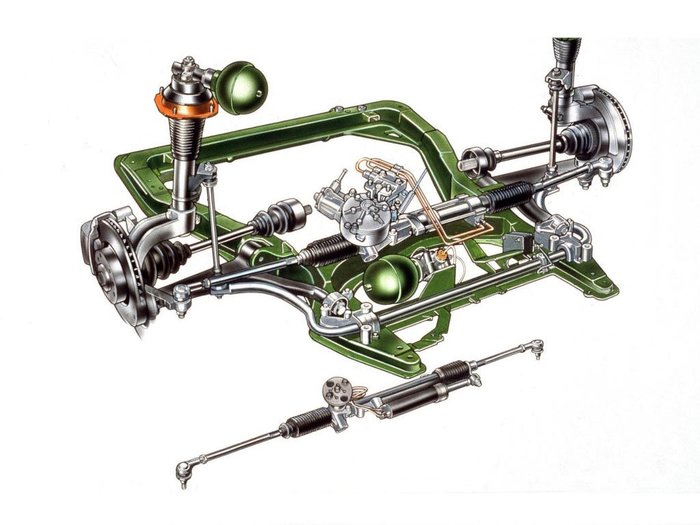

Рисунок 4 — Расположение элементов подвески в модели «Citroen GS». Хорошо видны подвеска передних колес на двойных поперечных рычагах, подвеска задних колес на продольных рычагах и стабилизаторы поперечной устойчивости, имеющие относительно большой диаметр. Расстояние от кузова до плоскости дороги может быть задано с помощью регулировочного рычажка.

1 — регулятор давления — гидроаккумулятор: 2 — резервуар; 3 — стабилизатор задней оси; 4 — рычаг задания уровня кузова; 5 — стабилизатор передней оси; 6 — гидравлический насос

В отличие от гидропневматических подвесок, которые теперь используются и в автомобилях среднего класса (например, в модели «Citroen GS»), чисто пневматические подвески не нашли широкого применения в легковых автомобилях. Фирма «Mercedes-Benz» использует пневматическую подвеску только в самой дорогой своей модели 600. На рисунке 5 показано размещение пневматических упругих элементов в передней подвеске этой модели между поперечным рычагом и поперечиной рамы.

Рисунок 5 — Пневматический упругий элемент, встроенный в подвеску на двойных поперечных рычагах модели 600 фирмы «Mercedes-Benz»

1 — подвод сжатого воздуха; 2 — регулятор уровня; 3 — подрамник; 4 — нижний рычаг; 5 — тяга; 6 — опорный поршень; 7 — пневморессора; 8 — воздушная камера

Автобусы, напротив, оснащены почти исключительно пневматической подвеской. Все большее применение она находит и на грузовых автомобилях и прицепах. Причиной роста популярности является ее мягкость, что обеспечивает повышение комфортабельности пассажиров и сохранность грузов. Дополнительными достоинствами являются возможность регулирования уровня и благодаря этому постоянная, не зависящая от нагрузки высота входа, а также пневматическая стабилизация кузова на поворотах. На рисунке 6 показаны применяемые в настоящее время пневматические упругие элементы.

Рисунок 6 — Пневматические упругие элементы, представленные в различных положениях подвески

а — крайнее нижнее; б — среднее; в — крайнее верхнее
