Схождение колес своими руками: Развал схождение колес своими руками

Содержание

Регулировка схождения колес своими руками

Случаются ситуации, когда из-за неровностей на дороге нарушается сход-развал колес машины. Если нарушение сильное, то продолжать движение невозможно. Хорошо если поблизости есть СТО, где быстро и легко решат проблему. А если нет? В этом случае придется делать развал-схождение самостоятельно. А вот как это сделать рассказывается в данной статье.

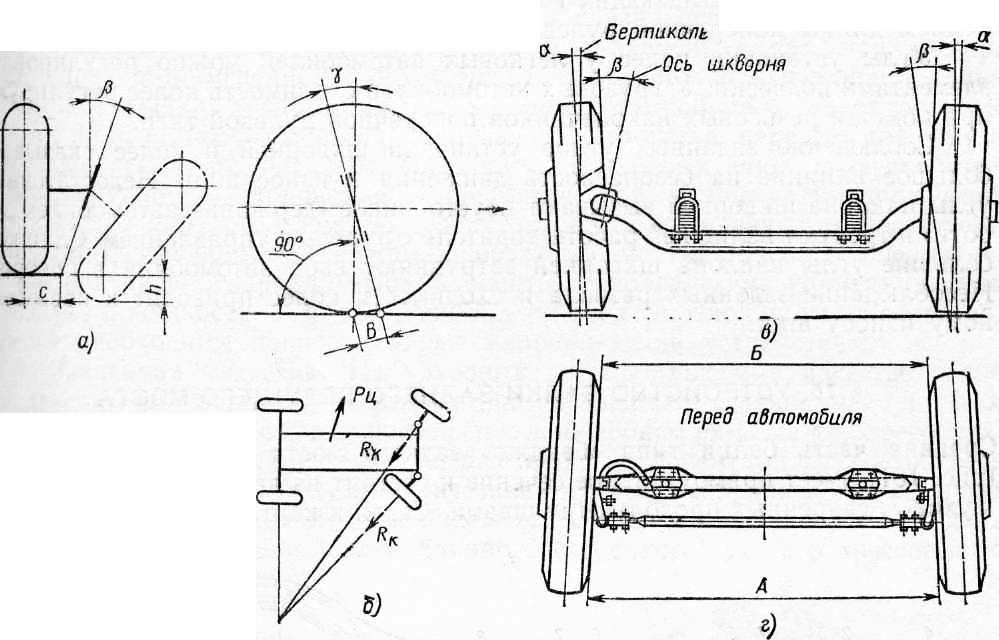

Что такое развал-схождение?

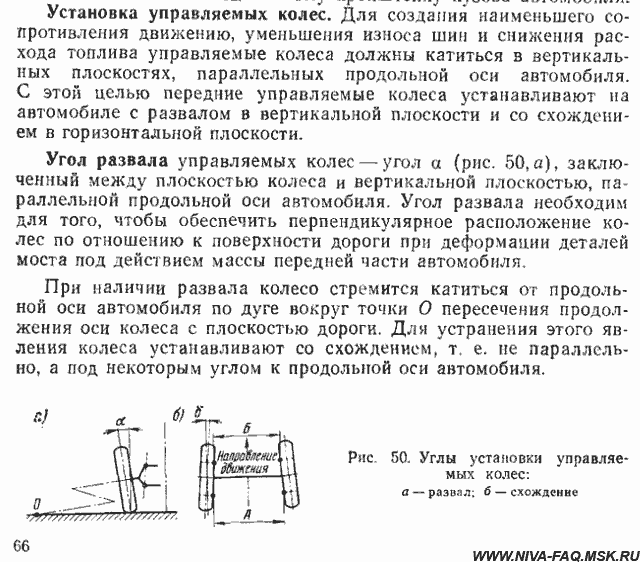

Развал колеса – это угол между центральной частью колеса и перпендикуляром к плоскости дороги. Верно отрегулированный он гарантирует отличную сцепку с дорогой, комфорт вождения, а также увеличивает период пользования покрышек. Этот угол измеряется в градусах. Он имеет положительное значение в случае, если вершина колеса отклоняется наружу и, наоборот, отрицателен, если наклон внутрь.

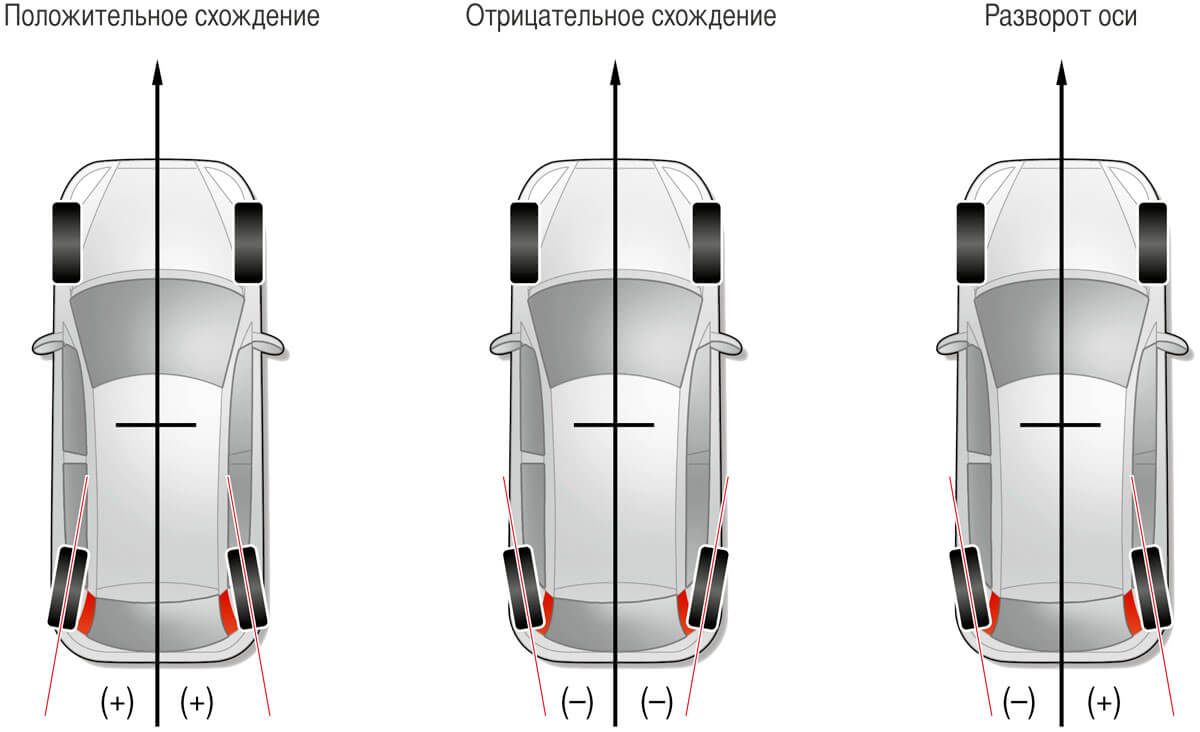

Схождение – это угол нахождения колес в горизонтальной поверхности относительно длины машины. Единица измерения схождения – это миллиметр. Схождение, как и развал, делится на два варианта: положительный и отрицательный угол схождения колес. В момент, когда колеса машины имеют сдвиг в центр, положение называется положительным, а если наружу – отрицательным.

Для чего делать развал-схождение?

В результате верно настроенного развала-схождения будет:

  • устойчивость машины;
  • манёвренность автомобиля;
  • уменьшение заносов машины;
  • меньший процент износа покрышек;
  • существенная экономия горючего.

Необходимые инструменты для регулирования

Для самостоятельного регулирования развала-схождения понадобятся:

  1. Площадка для проведения работ. Лучше если будет присутствовать смотровая яма или эстакада. При отсутствии и того, и другого подойдет хороший подъемник и площадка с ровной поверхностью.
  2. Типовой набор инструментов автомобилиста.
  3. Линейка.
  4. Мел.
  5. Строительный отвес.
  6. Чистая вода и ветошь понадобятся для очистки рук после окончания работ.

Как сделать развал колес?

В первую очередь необходимо узнать: как четко было выполнено схождение ранее. Т.е. «нулевое» ли положение у рулевой рейки при прямом ходе. Как это выполнить? Делать нужно следующее:

  1. Поставить машину на ровной площадке.
  2. Вывернуть до конца руль в одном направлении, поставить отметку в верхней части руля (в центре круга) вывернуть руль до конца в противоположном направлении.
  3. В это время требуется сосчитать, сколько полных витков и долей.
  4. После подсчета разделить выясненное количество напополам и вернуть руль в это состояние.

В случае, когда итог сходится с обычным расположением руля, «нулевое» состояние рейки отрегулировано. Если нет, то его понадобиться настраивать в первую очередь.

Для регулировки «нулевого» состояния нужно отцепить руль, открутив гайку. Далее закрепить его в рассчитанном «нулевом» состоянии (стержни руля находятся параллельно). Далее следует опираться на это положение. Для проверки необходимо попеременно крутить руль то в одну, то в другую сторону, он должен вращаться на равное число витков, поэтому поворачивая колесо до предела в стороны, подсчитывайте обороты.

Затем необходимо отпустить стопорные гайки наконечников рулевых тяг. Одну тягу нужно слегка вывернуть, а другую закрутить на равное число оборотов. Данную операцию требуется совершить единожды и больше не изменять состояние руля. Потом только исправлять схождение.

Как сделать схождение колес?

Если прямолинейность обследована, необходимо обследовать величину загруженности машины, давления в покрышках, исправность крепления подвески и механизма руля. Затем стоит начинать обследование и настройку схождения.

Для установления уровня схождения колес требуется рассчитать разность между точками на ободе спереди и сзади. Для этого необходимо применить линейку с цепью или натяжной прибор.

Для измерения схождения линейку требуется установить между колес так, чтоб наконечники труб направились в бок покрышек, а цепочки касались земли. Когда стрелка находится на нулевом положении, автомобиль нужно слегка откатить вперед, чтоб линейка оказалась позади оси колес. При этом стрелка должна представлять уровень схождения.

В случае несовпадения с нормой она должна быть откорректирована.

Для того, что бы отрегулировать схождение колес нужно вращать соединительные муфты боковых рулевых тяг. Когда эта операция проведена, контрольные гайки необходимо надежно затянуть.

Как отрегулировать угол развала колес

Наиболее трудным действием является проверка и регулировка развала колес, но и ее можно исполнить самостоятельно. Для этого требуется приподнять автомобиль на такое расстояние, чтоб колеса не касались площадки. Затем необходимо рассчитать места идентичного биения на боковых долях колес. Вывернув колеса в состояние движения по прямой, рядом с колесом нужно подцепить груз. Мелом сделать отметки по диаметру колеса сверху и снизу. используя шнур с отвесом высчитать дистанцию от обода до шнура.

Отличие расстояний меж нитью груза и наружней частью обода является уровнем развала. Для точности выполнения процедуры требуется прокатить автомобиль, чтоб колесо повернулось на 90 градусов. Выполнить около четырех раз и зафиксировать результаты.

Дальше снять колесо машины автомобиля и опустить два болта крепления кронштейна стойки амортизатора к поворотному кулаку. Потом сдвинуть внутрь или наружу поворотный кулак, в каком направлении и на какое расстояние, зависит от итогов замеров. Собственно, так вы сможете поставить необходимый угол развала. Закончив процесс, требуется затянуть болты, закрепить колесо и снова выполнить измерения.

Делая сход-развал собственноручно, не забывайте о надобности совершения измерений не один раз (не менее четырех), после этого использовать среднеарифметический показатель. Если развал-схождение выполнены верно, то машину не будет «тянуть» в сторону при движении, а изнашивание резины колес станет равномерным.

Вся работа по регулированию совершается по новой, если после совершенных манипуляции автомобиль всё равно «уходит» с линии прямого направления.

Как сделать схождение задних колес в домашних условиях

После ремонта ходовой автомобиля требуется сделать регулировку схождения задних колес. Это одна из тех задач, для выполнения которых не нужно быть профессиональным автомехаником. Сделать схождения можно своими руками без специализированного оборудования.

Необходимые инструменты:


  • бечевка или шнур;
  • проволока;
  • набор накидных ключей или головок.

Регулировка схождения

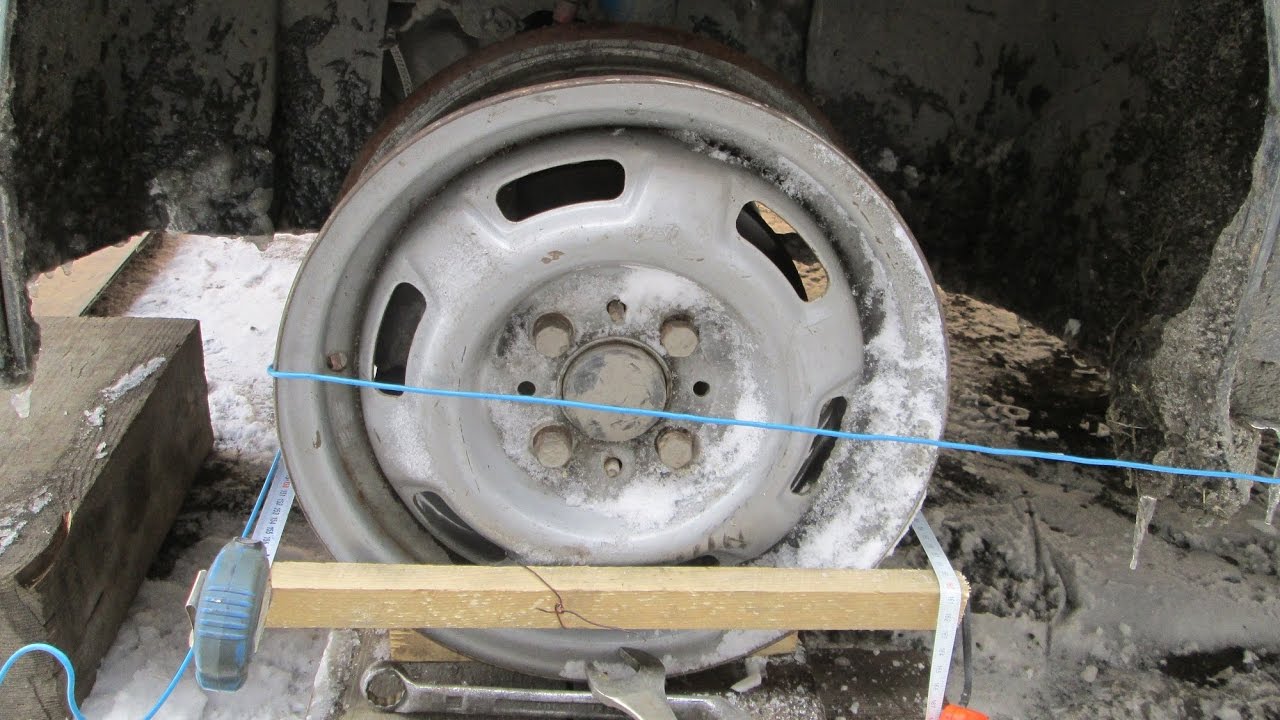

Схождение регулируется сначала на одном колесе, потом втором. Лучше всего, чтобы машина не была поддомкраченной. Сначала нужно натянуть шнур между передним и задним колесом справа или слева.

Важно, чтобы веревка проходила через центр ступиц. Спереди автомобиля ее можно подцепить за буксировочный крюк, а сзади за фаркоп, брызговик или другой выступ.

После этого поворотом руля нужно выставить переднее колесо ровно, чтобы оно шло параллельно бечевки. То есть, в задней части переднее колесо должно к ней доходить с легким касанием.


Поскольку передняя и задняя ось автомобиля имеют разную ширину, то это нужно учесть. Информации о размере колесной базы можно посмотреть в руководстве по эксплуатации обслуживаемого автомобиля. Передняя база в авто из примера 1580 мм, а задняя 1565 мм. Таким образом, переднее колесо в идеале должно быть выдвинуто относительно заднего на 7,5 мм. При этом нужно учитывать, что использование проставок меняет колесную базу. Если они установлены, то отталкиваясь от их ширины нужно сделать перерасчет базы. Так, если впереди проставка 12 мм, а сзади 3 мм, то заднее колесо утоплено относительно переднего на 16, 5 мм.
Далее нужно согнуть 2 куска проволоку буквой «Г». На их ножке за 16,5 мм от края делаются отметки. В результате получается примитивный инструмент, позволяющий контролировать схождение заднего колеса относительно переднего, компенсировав разницу по ширине.

Для дальнейшей регулировки в идеале пригласить помощника. Он будет контролировать по нитки, идущей параллельно переднему колесу, фактический зазор до заднего колеса. Нужно, чтобы по боковине шины в передней и задней части он составил 16,5 мм.



Добиться этого можно вращая болты схождения. Другая сторона регулируется аналогичным образом.


Предлагаемый способ регулировки позволяет выставить схождение даже в полевых условиях. В идеале поставить машину над смотровой ямой. Если же поднимать ее на подъемнике, то отсутствие нагрузки на рычагах создадут небольшую погрешность.

Смотрите видео


пошаговая инструкция. Настройка сход-развала своими руками: способы

Устройство для регулировки развал/схождения колес

(Самодельный угломер)

Углы развала и схождения колес легкового автомобиля предельно точно можно отрегулировать, не прибегая к услугам станции технического обслуживания. Нужно лишь обладать некоторыми слесарными навыками и располагать простейшим инструментом, чтобы своими силами изготовить для проведения этой регулировки комплект приспособлений, отличающихся простотой и удобными эксплуатационными качествами.

Рассмотрим для примера вариант с автомобилем ВАЗ-21063. Расстояние между центрами следа шин на земле - 1365 мм. Если через эти точки провести вперед по ходу движения автомобиля две параллельные линии, то они могли бы стать ориентирами для последующих регулировок. Однако осуществить это невозможно: выступающие части боковых поверхностей автомобиля станут помехой. Следовательно, необходимо эти параллельные линии провести на некотором удалении от автомобиля. Осуществить это возможно при помощи комплекта устройств, которое можно назвать угломером.

Основой угломера является рейка из древесины твердой породы или металла. Стороны ее должны быть строго параллельными. Длина рейки от 450 до 500 мм.

На рис. 1 изображена такая деревянная рейка длиной 500 мм, толщиной 30 мм и шириной 70 мм. На рис. 2 показан угломер из квадратной трубы размером 25х25 мм, длиной 450 мм. На равном расстоянии от концов рейки сверлятся два отверстия под шпильку 6 мм. Расстояние между их центрами соответствует диаметру диска колеса - 360 мм.

В отверстия вставлены шпильки упоров. Последние изготовлены из листового металла толщиной 4 мм; их длина 120 мм и высота 50 мм. Упоры вплотную огибают кромку диска, касаясь поверхности шины. Кромка упора в месте соприкосновения с шиной срезана под углом 45 градусов.

Рис. 1. Приспособление для регулировки углов развала и схождения передних колес легкового автомобиля
(А и Б - виды соответственно с правой и левой стороны угломера):

1 - миллиметровая линейка, 2 - основание приспособления (деревянный брусок сечением 30х70 мм), 3 - упоры (2 шт.; Д16Т; 4х50х120 мм), 4 - дуга (Д16Т; полоса толщиной 2...4 мм), 5 - шпильки с зацепами (стальной пруток 8 мм), 6 - катушка с леской длиной около 2 м, 7 - грузик-отвес массой 20...30 г.

Рис. 2. Цельнометаллический вариант приспособления
(А - внешняя сторона приспособления, Б - боковая сторона):

1-миллиметровая линейка, 2-основание приспособления (стальная квадратная труба 25х25 мм), 3 - упоры, 4 - дуга, 5 - шпильки с зацепами, 6 - катушка с леской, 7 - грузик-отвес.

Основание угломера специальными шпильками с зацепами на концах прикрепляется к диску; давление в шинах должно быть нормальным. Используя их упругость, можно достичь параллельности основания угломера относительно плоскости диска. Для проверки параллельности применяется линейка или штангенциркуль.

На одном из концов рейки прикреплена катушка с леской толщиной 0,2...0,3 мм, длиной около двух метров с отвесом на конце массой 20...30 г. На другом конце рейки закреплена винтом подвижная миллиметровая линейка длиной 80...100 мм. Желательно, чтобы она могла поворачиваться вокруг оси - так удобнее производить измерения.

На рейке, вершиной строго по ее центру, установлена дуга из листового металла толщиной 2...4 мм, шириной 25 мм (на рис. 2) или шириной 70 мм (на рис. 1), которая закрепляется на рейке фиксаторами или винтами.

Ориентир подвижной шкалы (цифра, метка) должен быть точно отрегулирован по высоте дуги. Леска, натянутая отвесом по поверхности дуги и метке на шкале,- параллельна плоскости рейки, а рейка на упорах, в свою очередь, - плоскости колеса.

Предлагаемый вашему вниманию комплект угломеров имеет одинаковые детали и размеры, один и тот же способ регулировки.

Во время регулировки колес машина должна располагаться на горизонтальной поверхности. Необходимо обеспечить доступ к передней нижней части автомобиля.

С помощью домкрата поочередно приподнимаем колеса и устанавливаем угломеры перпендикулярно земле (шкалой вниз). Леска или нить почти касаются поверхности шкалы. После этого колеса опускаются под неполной нагрузкой. Руководствуясь рекомендациями по регулировке (в инструкции по эксплуатации автомобиля), устанавливаем размеры развала.

Во время регулировки угла схождения колес угломеры закрепляются в горизонтальном положении (или это достигается поворотом приподнятого колеса). Шкала занимает положение по ходу движения автомобиля. На расстоянии 1,5...2 м от передней части автомобиля на уровне угломеров устанавливается рейка, планка или доска длиной 1,5...1,6 метра. Из катушек вытягиваются лески с отвесами, которые, огибая рейку, образуют ориентировочные линии. Ориентируем одну линию по шкале левого или правого угломера. Вторую линию устанавливаем строго параллельно первой. Теперь можно приступить к регулировке в соответствии с инструкцией.

Такой угломер можно использовать для регулировки колес и других автомобилей. Надо лишь учесть диаметр диска колеса и способ крепления к нему угломера.

Углы развала и схождения колес легкового автомобиля предельно точно можно отрегулировать, не прибегая к услугам станции технического обслуживания. Нужно лишь обладать некоторыми слесарными навыками и располагать простейшим инструментом, чтобы своими силами изготовить для проведения этой регулировки комплект приспособлений, отличающихся простотой и удобными эксплуатационными качествами. Кстати отличные шины для BMW можно выбрать пройдя по ссылке.

Рассмотрим для примера вариант с автомобилем ВАЗ- 21063. Расстояние между центрами следа шин на земле – 1365 мм. Если через эти точки провести вперед по ходу движения автомобиля две параллельные линии, то они могли бы стать ориентирами для последующих регулировок. Однако осуществить это невозможно:выступающие части боковых поверхностей автомобиля станут помехой.

Следовательно, необходимо эти параллельные линии провести на некотором удалении от автомобиля. Осуществить это возможно при помощи комплекта устройств, которое можно назвать угломером. Основой угломера является рейка из древесины твердой породы или металла. Стороны ее должны быть строго параллельными. Длина рейки от 450 до 500 мм.

На рисунке 1 изображена такая деревянная рейка длиной 500 мм, толщиной 30 мм и шириной 70 мм.

На рисунке 2 показан угломер из квадратной трубы размером 25 х 25 мм, длиной 450 мм. На равном расстоянии от концов рейки сверлятся два отверстия под шпильку диаметром 6 мм. Расстояние между их центрами соответствует диаметру диска колеса – 360 мм.

В отверстия вставлены шпильки упоров. Последние изготовлены из листового металла толщиной 4 мм; их длина 120 мм и высота 50 мм. Упоры вплотную огибают кромку диска, касаясь поверхности шины. Кромка упора в месте соприкосновения с шиной срезана под углом 45 градусов.

Основание угломера специальными шпильками с зацепами на концах прикрепляется к диску, давление а шинах должно быть нормальным. Используя их упругость, можно достичь параллельности основания угломера относительно плоскости диска. Для проверки параллельности применяется линейка или штангенциркуль.

На одном из концов рейки прикреплена катушка с леской толщиной 0.2 – 0,3 мм, длиной около двух метров с отвесом на конце массой 20 – 30 г. На другом конце рейки закреплена винтом подвижная миллиметровая линейка длиной 80 – 100 мм. Желательно, чтобы она могла поворачиваться вокруг оси – так удобнее производить измерения.

На рейке, вершиной строго по ее центру, установлена дуга из листового металла толщиной 2 – 4 мм, шириной 25 мм (на рис. 2) или шириной 70 мм (на рис. 1), которая закрепляется на рейке фиксаторами или винтами.

Рис.1 Приспособление для регулировки углов развала и схождения \передних колес легкового автомобиля (А и Б - виды соответственно с правой и левой стороны угломера):
1 – миллиметровая линейка, 2 – основание приспособления (деревянный брусок сечением 30 х 70 мм), 3 – упоры (2 шт, Д16Т; 4 х50х120 мм), 4 – дуга (Д16Т; полоса толщиной 2 – 4 мм), 5 – шпильки с зацепами (стальной пруток диаметром 8 мм), 6 – катушка с леской длиной около 2 м, 7 – грузик отвес массой 20- 30 г.

Рис.2 Цельнометаллический вариант приспособления (А - внешняя сторона приспособления, Б - боковая сторона):
1 – миллиметровая линейка, 2 – основание приспособления (стальная квадратная труба 25 х 25 мм), 3 – упоры, 4 – дуга, 5 – шпильки с зацепами, 6 – катушка с леской, 7 – грузик-отвес.

Ориентир подвижной шкалы (цифра, метка) должен быть точно отрегулирован по высоте дуги. Леска, натянутая отвесом по поверхности дуги и метке на шкале – параллельна плоскости рейки, а рейка на упорах, в свою очередь,- плоскости колеса.

Предлагаемый вашему вниманию комплект угломеров имеет одинаковые детали и размеры, один и тот же способ регулировки. Во время регулировки колес машине должны располагаться на горизонтальной поверхности. Необходимо обеспечить доступ к передней нижней части автомобиля.

С помощью домкрата поочередно приподнимаем колеса и устанавливаем угломеры перпендикулярно земле (шкалой вниз). Леска или нить почти касаются поверхности шкалы. После этого колеса опускаются под неполной нагрузкой. Руководствуясь рекомендациями по регулировке (в инструкции по эксплуатации автомобиля), устанавливаем размеры развала.

Во время регулировки угла схождения колес угломеры закрепляются в горизонтальном положении (или это достигается поворотом приподнятого колеса). Шкала занимает положение по ходу движения автомобиля. На расстоянии 1,5-2 метра от передней чести автомобиля не уровне угломеров устанавливается рейка, планка или доска длиной 1,5 – 1,6 метра. Из катушек вытягиваются лески с отвесами, которые, огибая рейку, образуют ориентировочные линии. Ориентируем одну линию по шкале левого или правого угломера.

Вторую линию устанавливаем строго параллельно первой. Теперь можно приступить к регулировке в соответствии с инструкцией. Такой угломер можно использовать для регулировки колес и других автомобилей. Надо лишь учесть диаметр диска колеса и способ крепления к нему угломера.

Ходовая часть авто - это сложный компонент с множеством параметров. Любое вмешательство в неё приведёт к изменению углов установки колёс. В результате поведение машины на дороге меняется в худшую сторону: затрудняется прохождение поворотов, авто может вилять при торможении и разгоне, становится трудно направлять его в определённую сторону, возникают заносы. Чтобы исправить проблему, прибегают к развал-схождению. Можно ли сделать его своими руками и что для этого нужно?

Что такое развал-схождение

Развалом колеса именуют угол между его центральной плоскостью и поверхностью дороги. Он напрямую влияет на качество сцепления и точность контроля авто. Если всё настроено правильно, колёса будут поворачивать именно туда, куда вы его направите.

Схождение - разница в расстояниях между крайними передними и задними точками колёсных дисков. Она измеряется в миллиметрах или градусах. Схождение влияет на срок службы покрышек. Если оно неправильное, шины быстро придут в негодность.

Ещё одним важным параметром колеса является кастер, т. е. продольный наклон шкворня. Он влияет на точность контроля авто и способность колёс к самобалансировке. Если кастер отрегулировать неправильно, возникнут трудности с рулевым управлением.

Развал-схождение - это регулировка перечисленных параметров для обеспечения управляемости и снижения износа покрышек.

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто - каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

  • если диск смялся при въезде в яму на высокой скорости;
  • если проводился ремонт ходовой;
  • если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
  • если при езде ясно чувствуется «увод» авто в сторону;
  • если покрышки начали изнашиваться гораздо быстрее;
  • если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

  1. Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
  2. Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
  3. Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Признаки необходимости проведения таких работ на автомобиле

Есть несколько признаков и симптомов, по которым можно понять, что клёса пора регулировать.

  • При езде руль находится в центральном положении, а автомобиль отклоняется в сторону.
  • Руль повернут в одну из сторон, но машина всё равно едет по прямой.
  • Если вы только что купили автомобиль, обязательно обратитесь в автосервис за развал-схождением. Мастера на внутренней СТО магазина должны проводить процедуру перед продажей, но на практике так бывает не всегда. В идеале лучше спросить об этом перед покупкой.
  • При смене резины загляните на станцию технического обслуживания чтобы проверить развал-схождение. Возможно, делать его не придётся, но вероятность имеется.
  • Кроме того, обратите внимание на расход топлива и скорость износа покрышек. Если эти параметры увеличились, возможно, проблема именно в состоянии колёс.

Развал-схождение задних колёс

Нужно ли выполнять развал-схождение задних колёс в переднеприводном автомобиле? Да, но надо иметь в виду небольшой нюанс. Если заднее колесо вывернуто наружу, задняя ось будет уводиться на обочину, что приведёт к появлению сильных заносов на поворотах. Если же колесо развёрнуто к центру поворота, машина будет с трудом поворачивать. Однако незначительное сведение этих частей авто одно к другому идёт только на пользу водителю, поскольку можно будет проще двигаться по прямой, а подвеска сможет лучше «подруливать» в определённую сторону даже при сильных порывах бокового ветра, что является несмоненной помощью водителю-новчику.

Итак, если нижние стороны задних колёс слегка повёрнуты друг к другу - это нормально. А вот их расхождение нуждается в устранении.

Проблемы ходовой и настройка параметров колёс

Обязательно выполняйте развал-схождение, если ходовая часть транспорта подвергалась ремонту. Особенно важно сделать это при замене следующих деталей:

  • сайлентблоков;
  • наконечников рулевых тяг;
  • рычагов подвески.

Теоретически при замене верхних и нижних шаровых, пружин и амортизаторов прибегать к процедуре не надо, но некоторые специалисты рекомендуют выполнять её при работах с абсолютно любым компонентом ходовой. На всякий случай.

Какими должны быть углы установки: отрицательные и положиельные величины

Оптимальное значение для легкового автомобиля - либо нулевое, либо слегка отрицательное (т. е. колёса должны быть немного направлены наружу нижней частью). Возможна установка положительного значения - от 0 до 4,5 градусов. В спортивных автомобилях используется отрицательное значение от -0,5 до -5,5 градусов. Благодаря этому достигается высокий уровень сцепления, повышается стабильность на поворотах.

У отрицательных углов есть минусы. Так, при езде по прямой внутренняя кромка покрышки будет быстрее изнашиваться, возможна нестабильность при разгоне и торможении на прямом пути. Оптимальным вариантом является установка показателя на уровне в -0,5 градусов.

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

  • телескопическую линейку для проверки сход-развала;
  • шнур с отвесом;
  • стандартный набор ключей автомобилиста.

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет - придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

  1. Снимите руль, отвинтив гайку.
  2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
  3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Схождение (со схемой)

  1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
  2. Нанесите на внутреннюю часть левого и правого колеса по метке - они должны располагаться рядом с дисками.
  3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
  4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
  5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
  6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше - нужна регулировка.
  7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
  8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

Этот процесс труднее, чем регулировка схождения.

  1. Поднимите автомобиль, чтобы его колёса не касались земли.
  2. Установите колёса в положение для езды по прямой.
  3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
  4. Разместите на крыле шнур с грузом - таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
  5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так - с развалом всё в порядке. Если нет - выполните следующие действия.

  1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
  2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе - разместить кулак таким образом, чтобы колёса заняли правильное положение.
  3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет - снимите колесо и повторяйте действия с поворотным кулаком до победного.

Видео: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения - это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

Многие автолюбители в своем лексиконе употребляют выражения «развал и схождение». А насколько правильно каждый из них понимает, что эти слова обозначают, и как развал-схождение влияет на возможности автомобиля? В данной статье я постараюсь донести, в первую очередь, для новичков, а также для бывалых водителей, что собой представляют эти понятия, и как отрегулировать развал схождение своими руками.

Сделать развал-схождение – это значит, что нужно выставить правильный угол колес, чтобы они соответствовали направлению движения. То есть, нейтральное положение колес должно быть расположено так, чтобы автомобиль, в нейтральном положении, двигался только прямо, и не менял своего направления (в случае с ровной и прямой дорогой). Нет конкретного (оптимального) значения этого показателя для автомобилей, так как оно зависит от модели автомобиля, его габаритов и других характеристик. В случае, когда эта функциональность отрегулирована правильно, обеспечивается не только правильное поведение автомобиля, но и хорошее сцепление колес с дорожным покрытием.
Выделяют три вещи в подвеске, которые относятся к этому понятию и которые нужно настраивать:


На что он влияет?

Итак, рассмотрим, насколько важно выполнять регулировочные работы, и как развал-схождение влияет на возможности автомобиля в целом.

Управление автомобилем во многом зависит именно от отрегулированного, или же наоборот, расходного развала. При правильном положении колес рулить транспортным средством намного легче и удобнее. Если каждое колесо находится в правильном расположении, то машина ведет себя нормально и при управлении не происходит каких-либо несанкционированных изменений направления, руль не выкручивается в сторону.

Безопасность во время управления авто очень зависит именно от того, насколько правильно сделан сход. Также от него зависит устойчивость транспортного средства. А это довольно важно, особенно на больших скоростях и выполнении различных маневров на дороге. Правильный сход колес позволит автомобилю не допускать скольжений и заносов на скользкой трассе, где сцепка колес с покрытием дороги может быть очень плохой.

Сход колес очень сильно влияет на расход топлива, а также на износ резины. Дело в том, что при неправильном развале колеса авто, соответственно, расположены неправильно. Таким образом, происходит неравномерный их износ – если одна сторона ее еще целая, то другая стерлась основательно. На такой резине ездить уже не возможно и в результате, испорченную резину можно выбросить.

Регулировка своими руками

Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент.
Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.

Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:

  • Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
  • Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
  • Набор ключей.

Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?

  1. Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
  2. Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек. Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений.
    Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты. Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.
  3. Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые.
    Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.
  4. Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину. Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата. После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.

Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.

Видео “Развал-схождение колес”

На записи автомеханик рассказывает, что такое развал схождения, также на видео показано, как самостоятельно выполнить регулировку развал-схождения колес.

Во время движения каждого автомобиля особо значительные нагрузки испытывает его ходовая часть, включающая в себя подвеску и колеса. Чтобы хоть частично снизить нагрузки, а также обеспечить прямолинейное движение машины, колеса устанавливаются под определенными углами. Помимо того имеющиеся углы колес оказывают влияние на .

Развал-схождение колес

Углов, под которыми устанавливаются колеса, несколько, одним и них является так называемый развал колес, вторым – схождение.

Развал-схождение колес. Что это и для чего?

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

Развал колес

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Схождение колес

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Как настроить развал-схождение своими руками

В большинстве случаев регулировка развал-схождения колес производится на специальных стендах с компьютерным вычислением данных углов. Однако выполнить развал-схождение можно и в гаражных условиях, но для этого потребуется знать, как правильно выполнить установку, а также иметь оснащение для выполнения данной процедуры. Чтобы отрегулировать углы, понадобится:

  • Набор ключей;
  • Специальная измерительная линейка;
  • Шнур с грузиком;
  • Линейка (обычная):

Регулировка развала колес

При регулировке развала-схождения своими руками первым производится замер развала колес. Данный угол хоть и измеряется в градусах, но его можно перевести в миллиметровое значение. Последовательность действий для вычисления развала следующая:

  1. Авто ставится на ровную поверхность. Желательно выполнять проверку в гараже с имеющееся в нем смотровой ямой. При этом должно иметься пространство для перемещения авто, которое нужно будет при замерах.
  2. После установки авто на площадку, нужно выставить колеса, чтобы они «смотрели» ровно. После выравнивания колес, нужно нанести на колесо мелом небольшие метки. Метки ставятся вверху и внизу колеса.
  3. Далее берется шнур с грузиком. Его нужно приложить к крылу авто так, чтобы шнур имел строго параллельное положение относительно нанесенных меток. Для удобства шнур можно приклеить к крылу скотчем.
  4. Обычной линейкой с миллиметровыми делениями замеряется расстояние от колеса к шнуру в верхней и нижней части. Чтобы не было погрешности, данное расстояние измеряется не от шины, а от обода колеса.
  5. После автомобиль нужно прокатить вперед, чтобы нанесенные метки повернулись на 90 градусов. На колесо снова вверху и внизу параллельно шнуру наносится еще две метки и снова замеряется расстояние между шнуром и ободом в верхней и нижней его частях.
  6. Затем еще раз авто прокатывается, но теперь уже так, чтобы колеса провернулись на 180 град. То есть, последние две метки должны поменяться местоположением. Верхняя переместится вниз, а нижняя – вверх и снова производятся замеры.
  7. Разница в трех замерах не должна значительно отличаться. Также при нормальном угле развала разница между расстояниями в верхней и нижней частях колеса при всех трех замерах должна составлять 1 мм – у авто с передним приводом, и 1-3 мм – у заднеприводной модели.
  8. Если показатели отличаются, нужно провести регулировку. Для этого авто поддомкрачивается, и снимается колесо.
  9. После снятия колеса потребуется отсоединение кронштейна стойки от поворотного кулака. Для этого потребуется воспользоваться подготовленным набором ключей.
  10. Путем проворота эксцентрикового болта, имеющегося на поворотном кулаке, он смещается в ту или иную сторону, тем самым производится регулировка. Насколько потребуется сдвигать поворотный кулак, подскажут раннее проведенные замеры.
  11. После этого кронштейн стойки соединяется с кулаком и колесо авто ставится на место. После установки развала колес нужно будет еще раз провести замеры, чтобы убедиться в правильности регулировки.

Регулируем угол схождения колес

Закончив с развалом, можно переходить к проверке и регулировке второго угла — схождения.

Последовательность проверки и регулировки данного угла такова:

  1. Авто становится на площадку, колеса выравниваются.
  2. С внутренней стороны колес в передней части наносятся две метки, наносить их нужно ближе к ободу.
  3. Телескопическую линейку для замера схождения подготавливают, создав у нее предварительный натяг. Концы линейки нужно упереть в имеющиеся метки. Подвижную шкалу линейки нужно переместить так, чтобы отметка «0» совпала с неподвижным указателем.
  4. После установки линейки авто нужно прокатить вперед, так чтобы линейка оказалась в задней части колеса. Важно при прокатывании проследить, чтобы линейка ни обо что не зацепилась.
  5. Далее нужно посмотреть, имеется ли отклонение на шкале и насколько. У переднеприводных авто значение схождения должно составлять «0/+-1». Если показания линейки такие, то регулировки не нужна.
  6. Если показания больше, то производится установка схождения. Данная операция производится изменением длины рулевых тяг. На тяге нужно послабить контргайку и в зависимости от того, удлинять ее нужно или укорачивать, тягу нужно либо немного выкрутить, либо вкрутить. После чего снова затянуть контргайку.
  7. Закончив с регулировкой, нужно еще раз провести замеры.

Регулировка кастора обычно не проводится. Важно учитывать, что перед началом проверок и регулировок развала/схождения своими руками, следует проверить состояние резиновых элементов подвески на износ, а также проверить состояние наконечников рулевых тяг. При сильном их износе показания при замерах будут отличаться и правильно отрегулировать углы будет невозможно.

После регулировки правильность установки развал-схождения колес можно проверить на дороге. Автомобиль не должно уводить в сторону, биение в руль должно отсутствовать.

К чему может привести некачественная регулировка развал-схождения?

Приводим несколько дефектов, которые могут появиться после неправильной регулировки развал-схождения колёс и способы их устранения.

Быстрый износ резины при неправильной настройке развала-схождения колес

1. Положение рулевого колеса при прямолинейном движении автомобиля отклонено от среднего положения.

Причин появления такого дефекта может быть несколько:

  • повышенный люфт руля, который не был учтён при регулировке схождения;
  • задний мост несколько повёрнут относительно продольной оси автомобиля. Этот дефект может быть пропущен, если работы проводились на оптическом стенде, а также в том случае, когда на компьютерном стенде отключён режим измерения угла установки мостов;
  • разница давлений в шинах правых и левых колёс, которая не была устранена перед регулировкой;
  • наличие иных скрытых дефектов в подвесной системе, которые были пропущены при осмотре и проверке ходовой части автомобиля перед регулировкой;
  • известны случаи, когда среднее положение руля изменяется, если колёса на передней подвеске поменять между собой.

В случаях, когда присутствует самопроизвольное уклонение от прямолинейного движения (увод в сторону), следует выявить и устранить причину уклонения, а только потом проверять среднее положение руля.

2. Автомобиль самопроизвольно отклоняется в сторону от направления движения.

Причин также может быть несколько:

  • разница в качестве изготовления покрышек передних колёс, выражаемая в неоднородности силовых характеристик их металлического каркаса. Такое встречается нередко. Чтобы проверить, нужно поменять передние колёса – увод должен поменять своё направление. Чтобы устранить его, следует менять между собой колёса, подбирая такую пару, при которой самопроизвольный увод прекратится;
  • дефекты заднего моста, диагностику которого пропустили. Следует выполнить осмотр и проверку положения заднего моста;
  • наличие скрытых дефектов в подвесных системах, не выявленных во время их диагностики, проведённых не в полном объёме или некачественно;
  • некачественно выполненная регулировка или не откалиброванный проверочный стенд.

3. Односторонний увод машины появился только после выполненной регулировки, до этого уклонения не было, но был характерный неравномерный износ резины.

Причиной может быть разница в качестве покрышек, о которой упоминается выше, приводящей к самопроизвольному уклонению машины от прямолинейного движения. Однако до этого увод компенсировался неправильным схождением, устранение которого привело к появлению уклонения. В этом случае следует поменять резину.

Развал схождение колес - MegaSOS

Регулировка углов установки колес, или как говорят в народе, «развал-схождение» необходимы для лучшей управляемости и маневренности автомобиля, экономии топлива и уменьшению износа шин. Кроме того, своевременная регулировка колес обеспечивает безопасность водителю, так как снижает риск заносов.

  • Как узнать, что вам пора регулировать развал-схождение?
  • Что означают термины «развал» и «схождение»?
  • Как сделать развал и схождение без помощи мастера?
  • Как проводится диагностика углов установки колес в сервисных центрах?

Когда нужно делать развал-схождение?

Если вы опытный водитель, при езде вы почувствуете любое отхождение от нормы и необходимость в регулировке. Если нет, ниже перечислены ситуации, которые свидетельствуют о необходимости корректировки углов колес:

  1. Длительная езда по плохой дороге, попадание в ямы.
  2. Неравномерный износ покрышек.
  3. Сложности контроля руля: тугой или легкий руль.
  4. Отклонение от дороги при прямолинейном движении.
  5. Замена шин, деталей ходовой части (рулевые тяги, наконечники, шаровые опоры, сайлентблоки, пружины и т.д.).
  6. Последствия ДТП.

Кроме того, диагностика и регулировка развала и схождения должна проводиться регулярно после пробега 15000 км для отечественных автомобилей или после 30000 км пробега иномарок. Новое поколение авто нуждается в регулировке только после ДТП.

Для начала дадим определения основным терминам.

Что такое «развал» и «схождение»?

Развал – это угол, отражающий наклон колеса от вертикальной плоскости. Если колеса наклонены вовнутрь автомобиля, угол развала отрицательный. Если они наклонены наружу, угол называется положительным. Правильно установленный угол развала позволяет уменьшить передачу движения колес на руль. Также развал влияет на устойчивость машины, особенно при поворотах и маневрах. Если этот параметр установлен неправильно, шины будут стираться быстро и неравномерно.

Схождение – это угол, образующийся между направлением движения и осью вращения колеса. Угол схождения важен для компенсации дестабилизации колес. Для вычисления его величины необходимо из расстояния между задними кромками колес вычесть расстояние между передними кромками. Если угол схождения колес был неправильно установлен в процессе регулировки, машину будет заносить в сторону, руль будет тяжело поддаваться контролю, покрышки быстро сотрутся.

Развал и схождение своими руками

Что понадобится:

  • Подъемник (для авто) или смотровая яма.
  • Домкрат.
  • Шнур с отвесом (или что-то подобное).

  • Мел.
  • Металлическая линейка или рулетка.
  • Набор ключей для авто.
  • Технический паспорт машины.

Все манипуляции необходимо проводить на ровной поверхности, чтобы исключить погрешности.

Выставляем колеса машины в положение «прямо». Работать на подъемнике гораздо легче, так как колеса будут легче поддаваться воздействию.

Развал:

  1. К крылу автомобиля прикрепляем или прикладываем шнур с отвесом, которым может быть что угодно, например гайка м10. На шинах сверху и снизу мелом делаем пометки.
  2. С помощью линейки измеряем расстояние между нитью и пометкой на шине сверху и снизу. Данные лучше записать. Нам важна разница между верхним и нижним расстоянием. Полученную цифру сравниваем с той, которая указана в тех паспорте. Для разных моделей требования могут отличаться.
  1. Данную процедуру повторяем со всеми колесами или только с колесами управления.
  2. Если оказалось, что угол развала не соответствует допустимым нормам, колеса необходимо отрегулировать.
  3. Чтобы откорректировать развал, необходимо сдвинуть поворотный кулак в ту или иную сторону. Для этого демонтируем колесо и некоторые болты.

  1. После регулировки, устанавливаем колесо на место и снова производим замеры.

Схождение:

  1. На передних и задних кромках шин мелом оставляем пометки. Важно сделать их на одном и том же уровне.
  2. С помощью линейки измеряем расстояние спереди и сзади колес попарно – сначала передние, потом задние.
  3. Сравниваем полученные данные с цифрами из технической книжки. Если они отличаются, проводим регулировку. Для этого нужно ослабить или затянуть рулевые тяги с помощью ключа.

  1. Проверяем углы схождения передних и задних колес еще раз.

Как делают развал-схождение профессионалы?

Современная диагностика углов установки колес производится с помощью компьютерной и лазерной техники. Ваш автомобиль въезжает на специальный стенд. К колесам крепятся датчики, и все данные об их состоянии появляются на экране компьютера. Такой способ регулировки является более точным и быстрым. Всю работу выполняет компьютер. Мастера только регулируют колеса.

Чтобы диагностика не имела погрешностей, мастера должны:

  • Проверить ходовую.
  • Измерить давление в шинах.
  • Поверить загруженность машины.

Хотя стоимость данных услуг не маленькая, растраты вполне оправдывают себя, даря водителю приятные впечатления от управления транспортом. Если же на первое место выходит экономия средств, тогда можно попробовать осуществить сход-развал самостоятельно.


Как сделать развал-схождение колес - регулировка развала-схождения

Рано или поздно в автомобилях любой модели или страны-производителя возникает необходимость ремонта передней подвески. Связано это может быть практически с любым нюансом: от замены сайлентблока или шруса до замены амортизаторов или пружин к ним. Если ремонт производится самостоятельно, то велика вероятность нарушить схождение колес очень велика.

Что такое развал-схождение колес

Что такое развал и схождение колес

Термин по сути состоит из двух разных понятий:

  • Развал колес – отклонение колеса от вертикальной оси плоскости вращения. Например, при положительном угле развала нижняя часть колеса будет направлена наружу.
  • Схождение колес – это отклонения плоскости вращения колеса от направления движения.

Соответственно обобщенный термин развал-схождение позволяет оценить насколько неровно установлено колесо относительно продольной и поперечной оси движения.

Зачем необходимо делать развал-схождение

Положительный и отрицательный развал

Правильно выставленные углы развала и схождения колес необходимы для:

  • Повышения безопасности движения. При неправильно выставленном угле ухудшается чувствительность колес к манипуляциям рулем.
  • Снижение износа покрышек – при значительном отклонении колес по горизонтальной или продольной оси автомобиля уменьшается площадь соприкосновения покрышки колеса с дорожной поверхностью. Соответственно покрышка быстрее изнашивается.
  • Улучшения стабилизации автомобиля на дороге. При неверно выставленном угле развала или схождения автомобиль начинает «тянуть» в одну из сторон, и его приходится постоянно контролировать.

Признаки необходимости регулировки развала-схождения колес

Иногда неправильный развал-схождение определяется на глаз

Признаков, при которых необходимо обязательно проверить углы развала и схождения множество, но стоит упомянуть наиболее часто встречающиеся:

  • Автомобиль при движении прямо на ровной дороге начинает существенно «тянуть» в одну из сторон. Для движения прямо автовладельцу необходимо постоянно поправлять траекторию движения автомобиля или компенсировать уход постоянным выворотом руля.
  • При осмотре покрышек колес автомобиля заметны явные признаки истирания с одной из сторон. Обычно заметнее всего эти следы видны на кромке покрышки.
  • Стоит также назвать не совсем признак, а следствие. Развал-схождение необходимо сделать при замене покрышек, произведенном ремонте передней или задней подвески. При этом развал-схождение задней подвески необходимо проверять для иностранных автомобилей, потому как в отечественных автомобилях такая регулировка не предусмотрена.

Вообще процедуру проверки угла развала-схождения необходимо периодически контролировать, даже если на автомобиле не производились ремонтные работы, а он просто передвигался по дорогам.

Способы регулировки развала-схождения

Профессиональная регулировка развала-схождения

Способов на самом деле несколько, но стоит описать наиболее популярные. Вообще, все способы осуществления работ с подвеской автомобиля можно разделить на две части:

  • Доверить свой автомобиль специалистам станции технического обслуживания.
  • Обслуживать и производить все виды ремонтных работ самостоятельно.

Для того чтобы определиться какой из способов выбрать и как сделать развал-схождение колес, необходимо сперва понять для себя, насколько вы готовы оплачивать чужую работу. Если лишних денег в наличии нет, то стоит выбрать способ самостоятельной регулировки развала и схождения.

Как сделать развал-схождение колес своими руками

Болт-эксцентрик

Этот материал будет полезен тем автолюбителям, которые решили произвести ремонтные работы самостоятельно, но не знают, как сделать развал-схождения своими руками. Следует действовать нехитрой последовательностью и у вас все получится.

  • Установите автомобиль на ровную поверхность, предварительно обеспечив доступ к рулевым тягам и рулевой рейке. Как вариант может подойти гараж со смотровой ямой или эстакада. Переднюю часть автомобиля можно немного поддомкратить, чтобы на колеса не полностью действовала масса автомобиля, тогда будет проще производить доводку.
  • Затем колеса выравниваются как для езды прямо. Руль желательно закрепить, если нечем, то для исправления развала-схождения понадобятся два человека, один из которых будет держать руль в одном положении.
  • После выставления колес в прямом положении понадобится мел, отвес и точная линейка или штангенциркуль. При помощи мела делаются отметки по диаметру колеса. Затем при помощи линейки и отвеса измеряются расстояния у верхней и нижней отметки относительно края крыла автомобиля. Замеры лучше произвести несколько раз чтобы быть уверенным в правильности результата.
  • Затем необходимо ослабить кронштейн крепления стойки амортизатора и провернуть кулачек крепления на полученную разность между верхней и нижней меткой, и отвесом в предыдущем измерении. Затем колесо закрепляется.

Можно приступать к регулировке схождения колес для этого можно воспользоваться линейкой или специальной раздвижной штангой.

  • Руль необходимо продолжать удерживать в положении для прямолинейного движения автомобиля.
  • На внутренней стороне колес ставится мелом метка, и замеряется между ними расстояние.
  • Колеса проворачиваются на 90 градусов и проводятся 4 замера.

Если расстояния, измеренные линейкой отличаются, то они поправляются при помощи регулировки длины рулевых тяг – устраняем разницу в измерениях.

Видео

А так можно отрегулировать развал-схождение в гаражных условиях:

Как самому сделать развал схождения колес своими руками — Автосайт

Доброго времени суток, уважаемые автолюбители? Не пожимайте плечами, мол, а зачем живя в городе, знать, как самому сделать развал схождение. На каждом шагу СТО или шиномонтаж, там есть оборудование

Надо сделать развал схождение, взял и заехал.

Вы правы

Доброго времени суток, уважаемые автолюбители? Не пожимайте плечами, мол, а зачем живя в городе, знать, как самому сделать развал схождение

карбюратор озон дааз 2107 1107010 20 устройство На каждом шагу СТО или шиномонтаж, там есть оборудование.

Надо сделать развал схождение, взял и заехал.

Вы правы, в городе сегодня совершенно не нужно забивать себе голову лишними знаниями об устройстве автомобиля и устранении неисправностей. Просто готовьте деньги, подъезжайте к автосервису, а там вас и «раскрутят» по полной программе.

А если вы оказались за чертой города, в поселке или деревне, где понятия не имеют о том, что такое стенд для регулировки колесной базы. Или линейка регулировки угла схождения колес

А ведь не так уж и давно, развал схождение своими руками являлась обыденной технологической операцией.

Правда и машины тогда были попроще, и автосервис отсутствовал.

Основные параметры для развала схождения колес

Итак, волею судеб вы оказались в населенном пункте, в котором отсутствует такое благо цивилизации, как автосервис. И, закон «падающего бутерброда» вдруг срабатывает, происходит поломка.

То ли вам придётся заменить амортизатор, то ли отремонтировать подвеску, например, шаровую опору. В любом из этих случаев после ремонтных работ нужно сделать развал схождение колес

А где сделать развал схождение? В гараже бывшего совхоза компьютерный стенд регулировки колес как-то не прижился.

А вот стародавняя линейка регулировки угла схождения найдётся обязательно.

Для чего нам нужно будет делать, хотя бы элементарный развал схождения своими руками? А чтобы можно было ехать и управлять автомобилем, и чтобы доехать до автосервиса на колесах с нормальным протектором, а не на лысой в одну сторону резине.

Параметры развала схождения для всех колес:

Параметры развала схождения для управляемых колес:

Как сделать развал схождение колес своими руками

Регулировка угла развала колес

Для того, чтобы сделать развал схождение в полевых условиях, вам понадобится: площадка (ровная, ещё лучше со смотровой ямой), стандартный набор инструментов, мел, шнур-отвес, линейка.

  • выставить колеса в положение движения прямо.
  • мелом сделать отметки на колесе по диаметру вверху и внизу.
  • прикладываем к крылу шнур с отвесом и в месте меток измеряем расстояние от обода до шнура. Разница в измерении должна быть ±3 мм.
  • прокатить авто вперед, чтобы метки повернулись на 900 и повторить процедуру замера (это делается для чистоты проведения замеров, т.к. ни крыло, ни колесо, ни площадка не являются идеально ровными).
  • снять колесо, отпустить два болта крепления кронштейна поворотного кулака и амортизатора.
  • сдвигаем поворотный кулак наружу или внутрь на расстояние и в направлении полученное в результате замеров.
  • закрепить кронштейн и колесо на место.

Этой процедурой мы добьёмся правильной установки угла развала колеса. Допускаются следующие погрешности нормы угла развала переднего колеса: заднеприводные авто - +1/+3 мм; переднеприводные авто - -1/+1 мм.

Регулировка угла схождения колес

Регулировка схождения колес производится специальной телескопической линейкой. Обязательно ровная поверхность и колеса в направлении «прямо».

  • мелом на внутренней стороне покрышки, вплотную к диску на обоих колесах ставим метки - точки.
  • линейка устанавливается концами в эти точки так, чтобы не касаться никаких деталей кузова, подвески и т.д., и фиксируется При этом «0» совмещаем с неподвижным указателем шкалы.
  • чуть двигаем авто вперед, так, чтобы линейка смещалась назад, не касаясь никаких деталей.
  • проверяем показания.

    Расстояние между колесами стало меньше - укорачиваем рулевые тяги, если больше, то удлиняем рулевые тяги. Регулируем длину тяг с помощью муфты.

Таким образом, проведенная регулировка развала схождения колес своими руками в полевых условиях, позволит вам более-менее благополучно добраться до ближайшего автосервиса и выполнить контрольные замеры развала схождения на стенде.

Удачи вам при проведении операции «развал схождение колес своими руками».


Источник

Похожие статьи:

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Полезные советы → Как правильно выйти из заноса

Полезные советы → Правила зимнего вождения

Полезные советы → Как правильно переехать «лежачего полицейского»

Полезные советы → Секретные буквы в вашем автомобиле

Приспособления для измерения развала и схождения колёс автомобиля

Человеку приехавшему на СТО, операции по настройке развала и схождения, которые с непроницаемым видом проделывает мастер, кажутся шаманским ритуалом. Но оказывается их можно проделать в обычном гараже, при помощи приспособлений, которые я опишу, а так же как их изготовить. Но сначала немного разберёмся для чего нужны развал и схождение.

Как известно, передние колёса автомобиля установлены не параллельно направлению движения машины, а повёрнуты на какой то угол, а точнее два: угол развала и угол схождения. Если плоскости, в которых лежат колёса, сходятся перед автомобилем(см рисунок слева)угол схождения считается положительным. Развал же принято считать положительным, когда эти плоскости сходятся под машиной (см. рисунок справа).

Для чего нужны эти углы? В первую очередь, чтобы обеспечить равномерный износ шин. Специалисты до сих пор не пришли к единому мнению о процессах, возникающих при качении автомобильного колеса, и влиянии на них углов схождения и развала. Поэтому постараюсь изложить лишь некоторые соображения, не претендуя на полноту освещения вопроса.

Схождение компенсирует деформацию упругих элементов подвески — пружин или рессор в процессе движения автомобиля, и заставляет колесо принимать положение, в котором коэффициент трения качения наименьший. Величина и угол схождения зависят от конструкции подвески, типа рулевого управления и привода, и на разных автомобилях они разные. Например на многих переднеприводных автомобилях схождение колёс отрицательное. Схождение также обеспечивает дополнительную стабилизацию прямолинейного движения автомобиля. Развал же устанавливают в помощь схождению, чтобы обеспечить наименьшее сопротивление качению, а так же для разгрузки внутреннего подшипника ступицы (на старых моделях).

О том, что регулировка колёс нарушена, может почувствовать по поведению машины только очень опытный водитель, да и то при очень большом отклонении. Обычно мы смотрим на протектор шин, он может не мало рассказать о том, правильно ли установлены колёса. Неправильное их положение вызывает неравномерный по ширине покрышки износ, по характеру которого можно определить какой собственно угол нарушен. Существуют два основных типа неравномерного износа покрышек(подробнее об этом ещё можно почитать здесь), так называемые пила и ступеньки (см. рисунок 4 и 3). Пила на наружной стороне колеса — это из-за чрезмерного положительного схождения, а на внутренней стороне покрышки — отрицательного угла. Ступеньки на внутренней стороне покрышки указывают на отрицательный развал, а чрезмерный положительный развал довольно редкое явление и он может возникнуть только лишь при неумелой регулировке.

Если ваши опасения подтвердились и состояние покрышек говорит о неправильной установке колёс, то не торопитесь брать в руки приспособления и регулировать развал и схождение. Зделанная вами работа может и не дать положительных результатов. Это бывает если изношены подшипники ступиц колёс, шаровые опоры подвески, сайлент-блоки, шаровые шарниры рулевых тяг, а так же если сильно деформированы ободы колёс. В первых трёх случаях попытки установить требуемые значения углов обречены на неудачу из-за люфтов в подвеске. Но эти три неисправности можно легко определить, покачивая колесо, вывешенное на домкрате, а вот изношенные  или потрескавшиеся сайлент-блоки определяются визуальным осмотром.

Что касается колёс, то если они неровные («квадратные») то покрышка деформируется, неравномерно изнашивается и может иметь такие отклонения от правильной формы, что любые замеры будут неточны. К тому же «квадратные колёса» не поддаются балансировке, и их дисбаланс довольно быстро угробит не только покрышки, но и подшипники ступиц.

Поэтому советую приступать к измерению и регулировке не раньше, чем замените изношенные и деформированные детали описанные выше, которые влияют на установку колёс.

Начнём с измерения развала и для этого вам понадобятся кое-какие приспособления. Ими могут быть отвес, уровень или строительный угольник, ну и линейка. Отвес — наименее точный и неудобный в работе прибор из перечисленных, так как мешают толщина самого отвеса и его колебания. Уровень, особенно металлический, которым можно измерять не только горизонтальный, но и вертикальный уклон, в сочетании с большим угольником может дать нормальную точность до 15 минут. Очень удобен угольник, объединённый с уровнем. Угольник прикладывают к боковинам покрышки по центру колеса, и развал определяют по шкале, нанесённой на стекло уровня (см. рисунок 5). Отклонения регулируем регулировочными шайбами в подвеске или эксцентриковым болтом на подвеске как у ВАЗ2108 (см. статью подвеска), и точное значение установки угла находим в мануале автомобиля, так как это значение у разных моделей разное.

Немного сложнее обстоит дело с контролем схождения и рекомендованных методов здесь два. В первом случае измеряют разность расстояний между передними и задними частями колёс, и для этого необходима специальная линейка. Её можно сделать из рейки и штангенциркуля, и лучше цифрового (см. рисунок 6). Есть и другой вариант, но он требует смотровой ямы или эстакады. Для вашего автомобиля, на котором схождение уже установлено, изготовьте планку, сечением примерно 30х30 мм и длинной, точно соответствующей расстоянию между внутренними поверхностями шин в передней их части (для машин с отрицательным схождением планку вырезаем соответственно расстоянию внутренних поверхностей шин в задней их части). Если нужно проверить, не изменилась ли их регулировка, вставляем планку между задними частями шин. Схождение равно величине зазора, который легко измерить при помощи стопки монет (монетки берём толщиной 1 мм). Значение схождения регулируем подкручиванием шаровых шарниров рулевых тяг, и точное значение находим в мануале конкретной модели автомобиля. Такие приспособления не займут много места в гараже. Эти способы не самые удобные, так как замеры приходится проводить минимум дважды — до коррекции угла и после.

Предлагаю изготовить универсальный угломер (и для развала и для схождения), который работает по простому принципу и очень удобен. Как им работать объясню на примере обычных жигулей шестёрки. Расстояние между центрами следа шин на земле у этого автомобиля равно 1365 мм. Если через эти точки провести вперёд по ходу движения автомобиля две параллельные линии, то они могли бы стать ориентиром для последующих регулировок. Однако осуществить это невозможно, так как выступающие части боковых поверхностей кузова автомобиля станут помехой. Следовательно, необходимо эти параллельные линии провести на некотором удалении от автомобиля. Осуществить это возможно при помощи угломера который я опишу, и который можно изготовить своими руками, обладая несложными и распространёнными инструментами.

Основой угломера (нужно изготовить два одинаковых) является рейка из древесины твёрдых пород дерева, но я предпочитаю вариант из металла, и на фото показаны два варианта. Длина рейки от 450 до 500 мм, а если у вас джип или автомобиль с тюнингованными колёсами большего диаметра, то и размеры угломера естественно делаем больше. На фото слева изображена деревянная рейка длинной 500 мм, толщиной 30 мм и шириной 70 мм. На фото справа показан угломер из квадратной трубы размером 25х25 мм и длиной 450 мм. На равном расстоянии от концов рейки сверлятся отверстия под шпильки диаметром 6 или 8 мм. Расстояние между их центрами соответствует диаметру диска колеса 360 мм (делаем под диаметр своего колеса, а можно сделать несколько отверстий под разные колёса). В эти отверстия вставляем шпильки упоров, а к шпилькам привариваем упоры 3 (см. фото) изготовленные из листового металла толщиной 4 мм, и их длина 120 мм и высота 50 мм. При установке угломера на колесо автомобиля, упоры должны вплотную огибать кромку обода колеса и касаться поверхности покрышки. Кромки упоров в месте соприкосновения с покрышкой срезаны под углом в 45 градусов.

Основание угломера специальными шпильками М8 с зацепами (крючками) на конце притягивается к диску колеса, и давление в шинах должно быть нормальным. Используя упругость шин, притягиваем угломер то одной шпилькой, то другой, пока планка угломера не окажется параллельной ободу колеса, а параллельность проверяем линейкой или штангенциркулем. На одном из концов планки прикреплена катушка с леской, толщиной 0,3 — 0,5 мм и длиной около двух метров с отвесом на конце массой 20 — 30 грамм. На другом конце планки закреплена в прорези подвижная миллиметровая линейка длиной 80 — 100 мм, которая зажимается винтом. На планке, вершиной строго по её центру, закреплена дуга из листового металла, толщиной 2 — 4 мм, шириной 25 мм на фото справа и шириной 70 мм на фото слева. На деревянной планке дугу можно закрепить с помощью саморезов, а на металлической планке с помощью электросварки.

Изготовив угломер, на подвижной линейке отмечаем например маркером ориентировочную метку, которая должна быть по высоте равна высоте дуги. Теперь леска, натянутая отвесом по поверхности дуги и метке на линейке — параллельна плоскости планки, а значит и параллельна плоскости колеса. Во время регулировки колёс, машина должна располагаться на ровной горизонтальной поверхности и необходимо обеспечить доступ к передней нижней части автомобиля (например яма в гараже). С помощью домкрата поочерёдно приподнимаем колёса и устанавливаем угломеры перпендикулярно земле, а линейка со шкалой должна быть внизу колеса. Леска при установке должна слегка касаться поверхности линейки со шкалой. После этого колёса опускаем на землю и руководствуясь рекомендациями завода изготовителя машины (смотрим в мануале), устанавливаем размеры развала.

При регулировке угла схождения колёс, угломеры естественно закрепляем в горизонтальном положении и это можно достичь не снимая угломера с колеса, а всего лишь приподнять колесо домкратом и развернуть на 90 градусов. Линейка со шкалой должна оказаться спереди по ходу движения автомобиля. Далее на расстоянии 1,5 — 2 метра от передней части автомобиля на уровне планок угломеров устанавливаем (можно на подставках или ящиках) рейку или трубку толщиной 20 — 25 мм и длиной 1,5 — 1,6 метров (естественно на Хаммере или грузовике больше). Затем из катушек угломеров вытягиваем лески (лески выставляем параллельно планкам, как описано выше) с отвесами, которые огибая рейку образуют ориентировочные линии, с помощью которых можно производить регулировку в соответствии с данными конкретного автомобиля.

Такие угломеры очень надёжны и точны, никогда не заглючат, даже при минусовой температуре, в отличие от современных электронных, и их можно сделать своими руками буквально за день. Кстати, о том как сделать простейший лазерный угломер, который тоже никогда не заглючит и очень точен, советую почитать вот в этой статье.  Успехов всем!

Что такое палец ноги? (Эффекты схождения и схождения)

Последнее обновление 24 ноября 2020 г.

Технологии транспортных средств продолжают совершенствоваться, позволяя людям пользоваться динамическими системами и управляемостью в автомобиле, такими как улучшение угла схождения. Но вы можете спросить: «Что такое палец?»

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Что такое носок?

Схождение, или трекинг, когда колеса автомобиля указывают вправо или влево под асимметричным углом.Схождение, также известное как положительное схождение, означает наклон передних колес по направлению к центральной линии транспортного средства, а схождение или отрицательное схождение - это когда задние колеса наклоняются наружу от центральной линии транспортного средства.

Схождение - один из трех основных параметров конфигурации центровки в автомобиле. Это базовая настройка, которая оказывает значительное влияние на курсовую устойчивость автомобиля и угол износа шин. Он также меняется в зависимости от скорости автомобиля.

Отслеживание выражается в долях дюйма или градусов и используется для регулировки управляемости транспортного средства и подвески втулки, а также для продления срока службы шин.

К значительным признакам плохой центровки относится наличие плоского протектора с одной стороны и острого с другой, или, возможно, неустойчивое и шумное рулевое колесо.

А что насчет развала и кастера?

В конечном счете, правильный баланс схождения, развала и кастера увеличивает производительность вашего автомобиля и продлевает срок службы шин, тормозов и подвески.

Подвеска автомобиля измеряется тремя способами и по разным осям. Каждое из этих измерений влияет на другие, поэтому, если вы измените один из углов, вы должны немедленно повторно измерить другие и проверить компоненты подвески.

Схождение - это острие передних колес, если смотреть на автомобиль сверху. «Схождение» относится к переднему краю шин, повернутому к центру автомобиля, как если бы автомобиль был «косолапым». «Схождение» применяется к шинам, направленным наружу от центра автомобиля.

Развал влияет на износ шин и управляемость автомобиля. У большинства автомобилей есть небольшой отрицательный развал, но в некоторых случаях больше подходит положительный развал.

Наконец, ролик измеряет нижнее положение поворота относительно верхнего положения поворота, также известное как угол оси поворота.Этот угол влияет на устойчивость рулевого управления, когда ваш автомобиль движется по прямой.

См. Также: Что такое развал? и что такое Кастер?

Эффекты схождения

Кредит

Эффекты схождения в основном предусмотрены для автомобилей с задним приводом, грузовиков и внедорожников, так как это обеспечивает лучшую устойчивость на прямой. Обратной стороной является то, что реакция на поворот немного более медленная.

При прохождении крутого поворота схождение меняется на схождение, чтобы уменьшить царапание шины, потому что внутреннее колесо поворачивается через небольшой интервал по сравнению с внешним колесом.

В большинстве автомобилей с задним приводом используется положительное схождение, чтобы шины могли двигаться надлежащим образом и компенсировать движение назад, вызванное сопротивлением качению шин.

Когда у транспортного средства много схождений, внешние края шин быстро изнашиваются; таким образом, схождение требуется лишь в небольшом количестве, чтобы позволить автомобилю получить большую устойчивость и компенсировать небольшие изменения в геометрии и высоте подвески.

Эффекты схождения

Эффекты схождения в основном встречаются в гоночных автомобилях, поскольку им требуется очень отзывчивая система рулевого управления.Независимо от того, посещаете ли вы мероприятие на небольшом местном гоночном треке или на Нюрбургринге, многие автомобили будут настроены с некоторым отклонением.

Большинство полноприводных автомобилей оснащены системами схождения, которые помогают быстро и без усилий реагировать на рулевое управление.

Регулировка схождения на переднеприводных автомобилях делает передние колеса более прочными и увеличивает сцепление с дорогой, что способствует ускорению. Однако расстояние между колесами уменьшается из-за повышенного давления на резину.

Когда автомобиль движется или движется по неровной дороге, передние колеса помогают автомобилю достичь курсовой устойчивости.Они обеспечивают естественную устойчивость рулевого колеса, когда водитель собирается повернуть.

В автомобилях с передним приводом используется отрицательное схождение, чтобы избежать движения вперед и позволить шинам двигаться бок о бок с относительно хорошей скоростью.

Чрезмерное схождение может привести к быстрому износу внутренних краев шин, проблемам с торможением и недостаточной поворачиваемостью.

Как регулируется зацеп?

Схождение и схождение в основном влияют на геометрию рулевого управления и срок службы шин транспортных средств.

Так как существуют разные модели автомобилей, в некоторых автомобилях можно регулировать схождение передних и задних колес. Для транспортных средств, которые не регулируются сзади, механик поместит инструмент на все четыре колеса, чтобы проверить схождение и отслеживание, а также отрегулировать переднее колесо.

Неправильная установка схождения приведет к неправильному углу тяги, затруднениям при повороте или прохождении крутых поворотов, а также проблемам с устойчивостью на прямой на высокой скорости.

Угол тяги определяется как воображаемая линия, проведенная перпендикулярно от задней части к центральной линии оси.Он сравнивает и подтверждает, что задняя ось параллельна передней оси и что обе стороны колесной базы равны.

Перед изменением настроек схождения для манипулирования управляемостью имейте в виду, что настройки схождения повлияют на управляемость вашего автомобиля, особенно в более влажные и холодные месяцы. Кроме того, чрезмерная регулировка схождения может привести к потере устойчивости вашего автомобиля при движении по неровной дороге или при проезде по лужам.

Связано: Средняя стоимость центровки колес

Схождение и схождение различаются в зависимости от типа автомобиля.Легковые автомобили, скорее всего, будут иметь настройку схождения (положительное схождение) - больше внимания уделяется устойчивости на прямой. Кроме того, рулевое управление в основном рассматривается в гоночных автомобилях, оснащенных настройкой схождения (отрицательное схождение).

Мы надеемся, что эта статья адекватно ответила на вопрос «Что такое палец?»

Если вы водитель, который предпочитает небольшой схождение или схождение, важно отметить, что небольшая или неправильная регулировка схождения приведет к неравномерному износу шин в течение короткого времени.

Следите за тем, чтобы выравнивание схождения пальцев вашего автомобиля производилось регулярно и правильно в квалифицированной и опытной мастерской по ремонту автомобилей, чтобы гарантировать вам плавное и безопасное вождение.

Теория центровки колес: Оптимальное управление требует правильной регулировки углов | 2005-05-01

Конечно, современная компьютеризированная система регулировки углов установки колес проведет техника по этапам и выполнит все необходимые вычисления. Он также проинструктирует техника отрегулировать углы, чтобы соответствовать спецификациям оригинального оборудования для конкретного серийного автомобиля.

Однако вместо того, чтобы слепо следовать указаниям машины, вашим техническим специалистам важно понимать углы колес и то, что эти углы представляют с точки зрения управляемости, торможения, износа шин и управляемости. Другими словами, они должны понимать, что такое углы установки колес , теория .

Только схватив зачатки углов поворота колес, они смогут оценить, как они влияют на движущийся автомобиль. В теории центровки колес учитывается ряд размерных углов, но только три из этих углов обычно считаются регулируемыми.Они бывают с носком колеса, развалом и кастером. Вот объяснение каждого из этих регулируемых углов от меня непосредственно вашим специалистам, а затем обзор всех факторов угла поворота колес, участвующих в достижении оптимальной управляемости, торможения и срока службы шин.

УГОЛ СТОКА

Взаимосвязь правого и левого колес на одной оси, если смотреть сверху, показывает угол схождения. Угол схождения достигается путем сравнения расстояния между центром передней части шин и расстоянием между центрами задней части шин на той же оси.

* «Схождение» присутствует, когда два колеса одной оси расположены ближе друг к другу спереди и шире сзади. Состояние схождения также называется положительным углом схождения.

* "Схождение" присутствует, когда колеса расположены дальше друг от друга спереди и ближе друг к другу за осевой линией оси. Состояние схождения также называется отрицательным углом схождения).

* «Нулевое схождение» присутствует, когда расстояние между передними колесами (перед осевой линией оси) идентично расстоянию между колесами за осевой линией оси.

[PAGEBREAK]

Все передние подвески, независимо от конструкции, имеют регулировку угла схождения в месте на рулевых тягах / концах рулевых тяг. Ведущие задние оси не будут иметь регулировки угла схождения, так как это фиксированный угол. Независимые задние подвески обычно предлагают регулировку схождения задних колес.

Угол схождения влияет на управляемость, реакцию на поворот и срок службы протектора шины. Износ протектора, связанный с носком, вызовет «растушевку» рисунка износа на протекторе. Если присутствует слишком большой схождение, растушевка будет наклонена к центру автомобиля.Если присутствует слишком большой схождение, растушевка будет наклонена к внешней стороне автомобиля.

Из-за соответствия втулок поперечного рычага и других динамических отклонений в подвеске и системе рулевого управления мы хотим установить статический (автомобиль стоит неподвижно на ровной поверхности) угол схождения, который приведет к нулевому схождению при движении автомобиля по дорога по прямой. По этой причине начальная или статическая настройка носка может быть слегка положительной или слегка отрицательной.

Обычно для автомобиля с задним приводом, вероятно, потребуется настройка схождения передних колес (положительная), а для автомобиля с передним приводом, вероятно, потребуется небольшая настройка схождения (отрицательная).Когда автомобиль с задним приводом движется вперед, передние колеса имеют тенденцию пытаться вытолкнуть двигатель, как будто они пытаются уползти друг от друга, в то время как передние колеса автомобиля с передним приводом пытаются проползти внутрь, когда автомобиль ускоряется вперед.

Имейте в виду, что если установлены более жесткие втулки подвески (в частности, втулки поперечного рычага), схождение может не так сильно измениться от статических до динамических условий, поэтому вполне возможно установить угол схождения передних колес ближе к нулю в статическом состоянии. .

Никогда не гадайте ни о каком угле выравнивания. Всегда обращайтесь к спецификациям оригинального оборудования, если только вы не настраиваете гоночную машину в соответствии с требованиями конкретной трассы.

[PAGEBREAK]

УГОЛ КАМЕРЫ

Угол развала колеса означает «наклон» колеса сверху вниз, если смотреть спереди или сзади автомобиля. Колесо / шина, которые выступают вверх (по сравнению с истинной вертикалью), имеют положительный развал . Если колесо / шина стоит прямо (следуя истинной вертикали), это называется нулевой развал .Колесо / шина, которая наклонена внутрь вверху (по сравнению с истинной вертикальной базовой линией), демонстрирует отрицательный развал .

Если колесо / шина имеют статический отрицательный угол развала колес (т. Е. Когда транспортное средство находится в состоянии покоя), большая нагрузка на протектор ложится на поверхность дороги во внутренней плечевой зоне / зоне протектора. Отрицательный развал регулярно используется на транспортных средствах с высокими характеристиками (особенно на гоночных автомобилях на дорожных трассах), чтобы увеличить пятно контакта шин во время крутых поворотов. Поскольку боковая нагрузка (когда автомобиль входит в резкий поворот) будет пытаться вытолкнуть верхнюю часть внутренней шины наружу, для компенсации этого может быть установлен соответствующий отрицательный развал.

Таким образом, хотя передние колеса могут показывать отрицательный развал при движении по прямой, когда оно входит в крутой поворот, колесо, обращенное в направлении поворота, будет пытаться «выпрямиться», достигая максимального контакта протектора с дорогой. Если угол развала недостаточно отрицательный, эта шина будет наклоняться слишком далеко, вызывая подъем внутренней части протектора и создавая избыточное напряжение и нагрузку только на внешней стороне протектора и внешнего плеча.

Это не означает, что у уличных транспортных средств должен быть отрицательный развал, поскольку нормальное движение по улице приведет к чрезмерному износу внутренней плечевой части шины и области протектора.Угол развала всегда должен регулироваться, чтобы максимизировать пятно контакта протектора в зависимости от требований вождения. В большинстве случаев спецификации оригинального оборудования требуют слегка положительного или нулевого угла развала колес, чтобы максимизировать износ шин и сцепление с дорогой, а также обеспечить более легкое рулевое управление и большее сопротивление направленному «рывку» по прямой.

Если вы не настраиваете подвеску для конкретной гоночной трассы, которая требует уникальной индивидуальной настройки развала колес, как правило, угол развала будет близок к одинаковому из стороны в сторону.Если углы развала заметно различаются, автомобиль будет двигаться по прямой и при торможении, всегда тянет в сторону с меньшим отрицательным развалом. Например, если левое переднее колесо имеет отрицательный развал на три градуса, а правое переднее колесо имеет отрицательный развал на один градус, автомобиль будет тянуть вправо.

[PAGEBREAK]

Углы развала передней подвески можно регулировать, но уровень сложности зависит от конструкции подвески. Если задействован верхний / нижний рычаг управления, верхний или нижний рычаг можно отрегулировать, добавляя или удаляя регулировочные прокладки между верхним рычагом и рамой, либо вращая эксцентриковый вал или шайбы.В некоторых случаях нижний рычаг может регулироваться с помощью эксцентрикового вала / шайб. Если требуется больший отрицательный развал, верхний рычаг можно сдвинуть дальше внутрь или нижний рычаг можно сдвинуть дальше наружу. И наоборот, если необходим более положительный угол развала колес, верхний рычаг можно сдвинуть за борт, или нижний рычаг можно сдвинуть внутрь.

На автомобилях с подкосом развал можно регулировать одним из двух способов: путем регулировки верхней части опоры стойки внутри / снаружи на верхних опорах или путем регулировки эксцентрика на нижней опоре, где стойка крепится к стойке. поворотный кулак в вертикальном положении. Если установка оригинального оборудования не позволяет регулировку, послепродажные регуляторы легко доступны для применений как с верхней, так и с нижней стойкой.

Задний развал может регулироваться или не регулироваться в зависимости от типа задней подвески. Если присутствует ведущая ось (жесткий цельный картер оси на автомобиле с задним приводом), развал, вероятно, не будет регулироваться. Однако, если используется независимая задняя ось, развал должен регулироваться либо с помощью эксцентриковых втулок в точках поворота внутренних рычагов подвески, либо с помощью эксцентрика на стойке, расположенной по направлению к задней стойке.

Если возможна регулировка (либо посредством оригинальной конструкции, либо с использованием регуляторов послепродажного обслуживания), лучше всего придерживаться спецификаций оригинального оборудования для уличного вождения. Единственное, что необходимо изменить, это то, что автомобиль настраивается для использования в соревнованиях, и в этом случае применяются те же правила, которые требуются заранее - чтобы получить максимальное пятно контакта протектора на основе требований к трассе.

Угол развала напрямую влияет на износ шин, так как угол развала может способствовать чрезмерному внутреннему или внешнему износу протектора, если его неправильно отрегулировать.

[PAGEBREAK]

УГОЛ КАСТЕРА

Угол ролика касается только переднего или рулевого конца шасси. Угол ролика, или угол оси поворота, включает отношение верхнего шарового шарнира (или верхней части крепления стойки) к нижнему шаровому шарниру, если смотреть со стороны транспортного средства.

Используя истинную вертикаль, проведенную через центр ступицы в качестве ориентира, угол ролика представлен прямой линией, проведенной через верхний шаровой шарнир / точку шарнира через нижний шаровой шарнир.Все автомобили должны иметь «положительный» угол поворота, при котором верхняя точка поворота подвески расположена позади нижней точки поворота (опять же, по сравнению с истинной вертикалью).

Если угол кастера равен нулю (где нижний шарнир находится непосредственно под верхним шарниром), пострадает управление направлением и будет небольшой возврат рулевого колеса, если он вообще будет.

Если угол поворота отрицательный (где верхняя точка поворота расположена впереди нижней оси), транспортное средство будет практически неуправляемым из-за чрезвычайно плохого управления направлением.

Как и развал, угол ролика измеряется в градусах. Угол заклинателя является основным фактором управления направлением. Слишком маленький (недостаточно положительный) угол наклона может сделать транспортное средство слишком нервным (но потребует меньшего участия водителя для поворота колеса), особенно при увеличении скорости.

Теоретически, чем больше угол кастера, тем лучше управляемость по направлению на более высоких скоростях (что также требует немного большего вмешательства водителя на рулевом колесе). Тем не менее, все системы подвески спроектированы так, чтобы наилучшим образом работать при определенном угле ролика, поэтому всегда следуйте спецификациям оригинального оборудования, чтобы достичь правильного баланса между усилием поворота и контролем устойчивости автомобиля.

Угол переднего ролика может регулироваться, а может и нет, в зависимости от конструкции подвески. Если передняя подвеска оснащена верхним и нижним рычагами управления, верхний рычаг, вероятно, будет регулироваться путем добавления или удаления прокладок между верхним рычагом и рамой или с помощью эксцентриковых втулок. Если используется система верхнего / нижнего рычага управления, два места крепления (где верхний рычаг прикрепляется к раме) можно отрегулировать, опять же, с помощью прокладок или эксцентриков.

Для изменения развала колес необходимо одинаково отрегулировать передние и задние точки крепления, чтобы шарнир верхнего рычага перемещался внутрь или наружу.Если автомобиль оснащен стойками типа Макферсон, верх стойки можно перемещать вперед или назад для изменения угла ролика, поскольку верхняя опора стойки служит верхней точкой фиксации.

На большинстве автомобилей с амортизационными стойками регулировка роликов оригинального оборудования не предлагается. Однако доступны послепродажные регулируемые опоры стойки, которые позволяют перемещать верхнюю часть стойки вперед / назад и внутрь / наружу для ролика или развала.

Хотя сам по себе угол ролика не является прямым углом износа шины, неправильный угол ролика может способствовать чрезмерному износу шин в сочетании с неправильным углом развала колес и схождения.

[PAGEBREAK]

РАДИУС ПОВОРОТА И СНОС НА ПОВОРОТАХ

Из-за дуги хода, возникающей при повороте колес (частично из-за угла наклона ролика и наклона оси поворота), углы схождения отдельных колес будут изменения по сравнению с их прямыми статическими настройками.

Например, когда рулевое колесо повернуто влево, левое переднее колесо будет иметь больший схождение по сравнению с числом градусов, на которое схождение правого переднего колеса.Это явление, заложенное в системе подвески, уменьшает радиус поворота автомобиля и помогает предотвратить трение шин во время поворотов.

НАКЛОН РУЛЕВОЙ ОСИ

Наклон оси рулевого управления, также называемый SAI, представляет собой заранее определенный и не регулируемый угол между истинной вертикалью, проведенной через центр шины, и линией, проведенной через верхний и нижний шаровые шарниры, если смотреть со стороны передняя часть автомобиля. Угол, полученный в результате пересечения этих двух линий, представляет собой SAI.В некотором смысле, вы можете рассматривать SAI как встроенный в конструкцию «развал» системы подвески.

Включенный угол (IA) - это комбинация SAI и развала колес. И SAI, и IA измеряются для проверки правильности фиксированных углов (тех углов, которые существуют по конструкции).

Если SAI или IA не соответствуют спецификации оригинального оборудования, очевидно, что местоположение шасси было повреждено (изогнута стойка, деформирована опора стойки, изогнут нижний рычаг управления и т. Д.).

РАДИУС СКРЕБА

Радиус скребка представляет собой «точку поворота», созданную силой нагрузки и осью поворота.Если смотреть спереди автомобиля, это определяется путем рассмотрения расстояния между центром протектора переднего колеса и воображаемой линией SAI при измерении на поверхности дороги.

Поскольку эти две линии в конечном итоге пересекаются, нас действительно интересует именно эта точка пересечения.

* Когда две линии пересекаются точно на поверхности дороги, результирующее условие - нулевое скраб.

* Когда линии пересекаются над поверхностью дороги, результатом является отрицательная чистота.

* Когда линии пересекаются под поверхностью дороги, результатом является положительная чистка.

Чрезмерно отрицательный радиус скребка потребует большего усилия рулевого управления, в то время как чрезмерно положительный радиус скребка (когда центр протектора существенно смещается дальше наружу) может не только повлиять на управляемость и легкость рулевого управления, но и вызвать перенапряжение колесных подшипников.

В большинстве случаев подвеска с коротким / длинным рычагом (верхний и нижний рычаги управления, где нижний рычаг длиннее) будет иметь положительный радиус чистки.

Передняя подвеска со стойками Макферсон обычно имеет отрицательный радиус скребка, который помогает свести к минимуму «крутящий момент», характерный для автомобилей с передним приводом. При управлении по крутящему моменту передние колеса имеют тенденцию тянуть в одном направлении при резком ускорении, особенно при взлете с места.

[PAGEBREAK]

GEOMETRIC CENTERLINE

Это линия, проведенная от центра задней оси к центру передней оси, если смотреть сверху на автомобиль.

УПОРНАЯ ЛИНИЯ И УГОЛ УПОРЫ

Линия тяги представляет собой прямое направление колес задней оси, если смотреть сверху. Это направление, в которое направлена ​​задняя ось. Не путать с геометрической центральной линией, линия тяги эффективно разделяет схождение левого и правого заднего колеса. Линия тяги может следовать или не следовать геометрической центральной линии.

Угол тяги определяется как разность между геометрической осевой линией и линией тяги, измеренная в градусах.Если угол тяги направлен вправо, это положительный угол тяги. Если он идет влево, это отрицательный угол тяги.

ЦЕНТРАЛЬНОЕ РУЛЕВОЕ УПРАВЛЕНИЕ

Осевое рулевое управление - это просто термин, обозначающий «прямое и ровное» положение часов рулевого колеса, когда автомобиль движется по прямой. Если рулевое колесо не отцентрировано, это может указывать на возможное отклонение угла тяги.

ТИПЫ ВЫРАВНИВАНИЯ КОЛЕС

Старый двухколесный подход с геометрической центральной линией, на мой взгляд, является устаревшей процедурой центровки, поскольку он не учитывает положение задних колес.По сути, это просто неэффективно, потому что игнорирует направление тяги задней оси.

Гораздо более эффективным методом является выравнивание по «линии тяги» или «углу тяги», при которой учитывается фактическое расположение и направление задних колес. Это позволяет регулировать углы наклона передних колес относительно углов задних колес независимо от геометрической центральной линии.

Если рассматриваемое транспортное средство оснащено регулировкой схождения задних колес, мы можем достичь оптимального выравнивания колес, используя полный четырехколесный подход, обращаясь к и отрегулировав угол тяги транспортного средства как можно ближе к нулю.

Если угол тяги не равен нулю, это может способствовать слежению за автомобилем (изогнутое тело относительно направления движения), повышенному износу шин и неравномерному повороту влево / вправо. Полное выравнивание четырех колес позволяет регулировать и, надеюсь, исправить угол тяги задней оси, что позволяет регулировать передние колеса параллельно задним колесам.

Если автомобиль не позволяет регулировать угол наклона задних колес, воспользуйтесь подходом выравнивания линии тяги четырех колес. Если автомобиль позволяет регулировать углы наклона задних колес, выполните «полное» выравнивание всех четырех колес.

[PAGEBREAK]

НЕ ПРОПУСТИТЕ ЯВНОЕ!

Лучшее оборудование для регулировки углов установки колес в сочетании с лучшими намерениями может оказаться напрасным, если вы сначала не проверите дорожный просвет автомобиля; состояние ступичных подшипников, шаровых опор и рулевых тяг; и накачивание шин.

Изношенные и неаккуратные шарнирные соединения позволят углам колес измениться от их отрегулированного статического положения на выравнивающей стойке после того, как автомобиль съехал с стойки и выехал на дорогу.Если высота подвески неровная из-за изношенных или поврежденных пружин, вы не сможете добиться правильной регулировки углов установки колес. Если высота подвески была изменена намеренно (занижена или поднята), используйте только технические характеристики оригинального оборудования в качестве ориентира, так как вы не сможете полностью им соответствовать.

Регулировка схождения пальцев проста и всегда должна обеспечивать достаточный диапазон для соответствия спецификациям оригинального оборудования. Старайтесь, чтобы ролик и развал были как можно ближе к спецификации, что может потребовать использования дополнительных приспособлений для регулировки.

Наконец, всегда проверяйте давление в шинах перед попыткой регулировки углов установки колес, поскольку изменения накачки приводят к изменениям расстояния между осевой линией оси и землей, что влияет на углы поворота колес.

ИЗМЕНЕНИЕ ВЫСОТЫ ПОДВЕСКИ: требуется повторная центровка колес

Важно отметить, что всякий раз, когда автомобиль опускается или поднимается, колеса необходимо повторно выровнять. Побочным продуктом изменения высоты подвески является немедленное изменение угла развала, кастера и схождения.

Если подвеска поднята, развал, скорее всего, сместится в положительную сторону, ролик будет двигаться в отрицательную сторону, а носок будет либо входить, либо выходить, в зависимости от расположения рулевых рычагов (рулевой рычаг может быть расположен вперед от центра ступицы или сзади от центра ступицы, в зависимости от того, где автопроизводитель установил рулевую рейку или рычаг рулевого механизма).

Если автомобиль опускается, развал будет отрицательным, ролик - положительным, а схождение изменится, как отмечалось ранее.

Toe - Как отрегулировать и настроить

В этом разделе описан зацеп гоночного автомобиля. В нем описывается и объясняется, как измерить, отрегулировать и изменить схождение в соответствии с водителем и стилем схемы. Раздел, посвященный различным эффектам пальца ноги, разделен на 3 категории; передний привод, задний привод и полный привод. Большая часть информации в этих разделах похожа и предназначена для читателя, чтобы прочитать раздел, относящийся к его типу автомобиля.

Есть несколько точных способов измерить палец ноги.Один из способов, который все еще используется в Формуле 1 и BTCC, - это комплект струн и строп. Это может быть старая технология, но она очень точная и может быть легко сделана на гоночной трассе. Два столба установлены на обоих концах гоночного автомобиля перпендикулярно колесам и высоте центральной точки колес.
В автомобилях с открытыми колесами обычно просверлены отверстия в шасси для прорезания этих стержней, чтобы сэкономить время и повысить точность. Такие комплекты, как шнур BG Racing и комплект лески, могут быть установлены на автомобиле на месте и использованы с большой точностью.
После установки можно использовать рулетку или стальную линейку для измерения расстояния от веревки до передней и задней части каждого колеса. Это даст нам палец (внутрь или наружу) в миллиметрах.
Другая техника, используемая на гоночной трассе, особенно в массовом автоспорте, - это использование носка. Это более простой в использовании метод измерения пальца стопы в целом. Квадратная рама установлена ​​с обеих сторон передних или задних колес по ширине автомобиля. Затем можно ввернуть два болта, чтобы коснуться передней части каждого колеса.Затем оснастка сдвигается к задней части колеса. Затем болты ввинчиваются или выкручиваются, чтобы коснуться обода. Разница между двумя положениями болтов, передним и задним, дает показания в миллиметрах. Этот метод не дает показаний отдельных колес, но дает общие показания по передним или задним колесам, поэтому является менее точным методом.


Если вы не на гоночной трассе, вы можете измерить схождение нашего автомобиля с помощью набора для регулировки углов установки четырех колес. Часто это гараж с пандусом и лазерным оборудованием для проведения измерений.Оборудование крепится к каждому колесу, а затем на пластины светят лазеры, чтобы определить величину схождения каждого колеса. На этом оборудовании зацеп часто измеряется в градусах и минутах.
Один из очень грубых способов определить, идет ли автомобиль с носком, - это визуально проверить шину на наличие следов разрывов по протектору. Это сообщит вам, есть ли у вашей машины какой-либо зацеп, но не будет различать между зацепом и вылетом.

В зависимости от области применения существуют различные способы регулировки схождения на любом автомобиле, от стандартного дорожного автомобиля до автомобиля Формулы-1.
На дорожном автомобиле есть регулируемые болты, которые крепят носок к заднему подрамнику. Эти болты оснащены эксцентриковыми шайбами. Если вы будете вращать эти болты гаечным ключом, ваш палец будет регулироваться внутрь и наружу. Однако вы ограничены в регулировке диапазоном, который обеспечивает шайба.
Модернизация многих дорожных автомобилей - это регулируемый рычаг. Здесь рычаг, который управляет вашим пальцем на задней ступице, можно заменить рычагом с резьбой или набором прокладок для регулировки.Эти рычаги предлагают гораздо больший диапазон регулировки, поскольку они созданы для определенной цели и необходимы, если вы соревнуетесь в автоспорте или хотите свободы настройки вашего автомобиля.
Автомобили для автоспорта, которые созданы для определенных целей, особенно гоночные автомобили с открытыми колесами, иногда имеют регулируемые ступицы, где ступица может быть перемещена от точки крепления рычагов с помощью прокладок. Этот метод не изменяет геометрию системы подвески, такую ​​как усиление рулевого управления или развал, что делает его почти идеальным методом регулировки.
Способ регулировки схождения передних колес практически одинаков для любого автомобиля, будь то стандартный или высококонкурентный высокобюджетный гоночный автомобиль. Это происходит путем регулировки конца рулевой тяги на рулевом рычаге. Это компонент, который крепится как к передней ступице, так и к рулевой рейке. Тело конца рулевой тяги можно повернуть на резьбе для регулировки схождения передних колес. Эта регулировка имеет очень большой диапазон даже на стандартном дорожном автомобиле.

Эффект от работы с носком разных типов на передних и задних колесах различается в зависимости от того, какой у автомобиля привод: передний, задний или полный. Поэтому эффекты были разбиты на 3 категории, по одной для каждой, ниже. В этой категории представлена ​​дополнительная разбивка, показывающая влияние изменения схождения на передние или задние колеса для этого типа автомобиля.

Привод передних колес

Колеса передние

Toe Out

Вынос передних колес автомобиля с передним приводом увеличивает сцепление передних колес с дорогой из-за увеличенного угла скольжения в шине. Это увеличит ускорение автомобиля из-за повышенного сцепления ведомых шин.Шина также нагревается быстрее из-за угла скольжения, а это означает, что шина доберется до точки наибольшего сцепления быстрее, чем если бы палец не был установлен. Тем не менее, выбегание носка сокращает срок службы шины из-за увеличения нагрузки на резину.
Динамические эффекты схождения на схождении ускорят рулевое управление, а это означает, что автомобиль поворачивает быстрее с меньшим усилием рулевого управления со стороны водителя, что идеально подходит для крутого извилистого курса с множественными изменениями направления, как в Гран-при Монако. Такой повышенный отклик означает, что устойчивость автомобиля на высоких скоростях снижается, и он может дергаться в длинных быстрых поворотах.

палец в ноге

Забивание схождения передних колес переднеприводного автомобиля снова увеличивает сцепление передних колес с дорогой из-за увеличенного угла скольжения в шине. Это увеличивает ускорение автомобиля из-за повышенного сцепления ведомых шин. Шина нагревается быстрее из-за угла скольжения, что означает, что шина достигает точки наибольшего сцепления быстрее, чем если бы зацеп не был установлен.Однако приработка схождения снижает срок службы шины из-за увеличения нагрузки на резину.
Динамический эффект схождения снижает отзывчивость рулевого управления. Это означает, что автомобилю требуется большее усилие рулевого управления от водителя для изменения направления движения. Это делает автомобиль более устойчивым на высоких скоростях и заставляет его чувствовать себя посаженным в длинных быстрых поворотах. Эта установка идеально подходит для начинающих водителей автоспорта или для водителей, у которых нет быстрой реакции. Эта установка идеально подходит для гоночных трасс, подобных Сильверстоуну.

Zero Toe

Установка нулевого схождения на передних колесах увеличивает срок службы шины. Таким образом, такая установка обычно используется в дорожных автомобилях, где важен срок службы шин. Тем не менее, срок службы шин может иметь большое значение в длинных гонках, таких как гонки на выносливость, поэтому использование настроек, близких к нулевому схождению, может быть полезным, поскольку ваши шины служат дольше на трассе. Кроме того, максимальная скорость автомобиля увеличивается из-за меньшего сопротивления, позволяющего преодолеть мощность автомобиля.
Динамический эффект движения с нулевым схождением на передних колесах заключается в том, что автомобиль не менее или более стабилен в разных поворотах и ​​будет равномерно реагировать на короткие или быстрые повороты, а поведение автомобиля будет в большей степени зависеть от других аспектов настройки. и геометрия.

Задние колеса

Toe Out

Выбегание схождения задних колес переднеприводного автомобиля снижает ускорение и максимальную скорость автомобиля. Это потому, что эти колеса не приводятся в движение, поэтому их тянут по гусенице.Таким образом, любое дополнительное сцепление с дорогой в задних шинах приводит к увеличению сопротивления и замедлению движения автомобиля по прямой. Однако угол скольжения быстрее нагревает шину, обеспечивая максимальное сцепление с дорогой, что идеально для коротких гонок.
Динамический эффект выбивания схождения задних колес эффективно сокращает колесную базу автомобиля. Это происходит из-за того, что зацеп оказывается наружу, и автомобиль поворачивается на входе в поворот, что позволяет машине поворачивать быстрее и круче. Этот эффект похож на избыточную поворачиваемость без потери сцепления с дорогой и делает автомобиль более маневренным, что идеально подходит для треков с множеством быстрых изменений направления.Однако этот эффект заставляет машину чувствовать себя более неустойчивой на скоростных поворотах.

палец в ноге

Заедание схождения задних колес переднеприводного автомобиля также снижает ускорение и максимальную скорость автомобиля. Это то же самое, что и выше, потому что эти колеса не приводятся в движение, поэтому их тянут по гусенице. Таким образом, любое дополнительное сцепление с дорогой в задних шинах приводит к увеличению сопротивления, замедлению движения автомобиля по прямой. Однако угол скольжения быстрее нагревает шину, обеспечивая максимальное сцепление с дорогой, что идеально для коротких гонок.
Динамический эффект схождения задних колес увеличивает полезную колесную базу автомобиля. Это связано с тем, что заднее колесо с нагрузкой во время поворота уже направлено в сторону поворота. Это означает, что он работает против рулевого управления и вращает автомобиль медленнее. Это повышение управляемости делает автомобиль более устойчивым на длинных скоростных поворотах. Это особенно эффективно при использовании на автомобиле с обычной колесной базой, таком как Honda Civic.

Zero Toe

Пробег с нулевым схождением на задних колесах переднеприводного автомобиля увеличивает ускорение и максимальную скорость автомобиля. Это происходит потому, что шина катится в наиболее эффективном направлении и, следовательно, создает минимальное сопротивление. Это уменьшение силы лобового сопротивления можно использовать для продвижения автомобиля вперед вместо того, чтобы ускорить движение по прямой. Кроме того, срок службы шины будет увеличен за счет снижения нагрузки. Однако шине потребуется больше времени, чтобы нагреться, поэтому она не будет обеспечивать такое сцепление с дорогой на ранних этапах гонки.
Динамический эффект нулевого схождения заключается в том, что автомобиль будет чувствовать себя нейтральным при управлении на крутых и длинных быстрых поворотах, что означает, что водителю не нужно менять свой стиль вождения, если на трассе есть смесь стилей поворотов.

Задний привод

Колеса передние

Toe Out

Выбегание схождения передних колес заднеприводного автомобиля снижает ускорение и максимальную скорость автомобиля по прямой. Это происходит из-за того, что передние колеса не управляются, поэтому любое дополнительное сцепление, создаваемое носком, увеличивает сопротивление системы. Срок службы шины также будет сокращен, что не идеально для гонок на выносливость. Однако в гонке шина будет быстрее нагреваться и быстрее достигнет рабочей температуры.
Динамический эффект схождения увеличивает маневренность автомобиля, делая его более быстрым и резким при повороте с меньшим усилием рулевого управления со стороны водителя. Это заставляет машину передвигаться по труднопроходимой местности; скручивание курса быстрее делает его шустрым. Носок также означает, что автомобиль чувствует себя менее устойчивым на высоких скоростях и в поворотах на высокой скорости из-за резкого характера настройки.

палец в ноге

Забег схождения также снижает ускорение и максимальную скорость автомобиля на прямой.Это происходит из-за того, что передние колеса не управляются, поэтому любое дополнительное сцепление, создаваемое носком, увеличивает сопротивление системы. Срок службы шины также сокращается из-за повышенных нагрузок на резину. Однако в гонке шина будет быстрее нагреваться и быстрее достигнет рабочей температуры.
Динамический эффект схождения заключается в том, что автомобиль чувствует себя более устойчивым на высоких скоростях и во время скоростных поворотов. Это связано с тем, что автомобилю для поворота требуется более мощное рулевое управление от водителя, что придает автомобилю более устойчивый вид.Это действительно снижает маневренность при прохождении крутых медленных поворотов, но компромисс особенно стоит того для новых или неуверенных в себе водителей.

Zero Toe

Бег с нулевым схождением увеличивает ускорение по прямой и максимальную скорость автомобиля. Это также продлит срок службы шин на трассе или в дороге. Недостаток этой настройки означает, что шине требуется больше времени для прогрева до рабочей температуры для обеспечения максимального сцепления.
Бег с нулевым схождением позволит автомобилю чувствовать себя относительно устойчивым на прямой на высоких скоростях.Это также сделает автомобиль более нейтральным при прохождении длинных и крутых поворотов. Это оставляет ощущение рулевого управления и отзывчивость рулевого управления в руках геометрии Аккермана, что может быть хорошо для гоночного автомобиля, геометрия которого была разработана специально для этой цели.

Задние колеса

Toe Out

Схождение задних колес заднеприводного автомобиля улучшает ускорение автомобиля, но снижает максимальную скорость из-за увеличения силы сцепления и сопротивления.Это также сократит срок службы шины из-за увеличенного угла скольжения. Ускорение увеличивается, поскольку шина обеспечивает большее сцепление с дорогой из-за того, что носок обеспечивает больший угол скольжения резины. Это позволяет передавать больше мощности на землю без пробуксовки колес, позволяя автомобилю ускоряться быстрее. Шина также нагревается быстрее, быстрее достигая наиболее эффективного уровня сцепления.
Схождение задних колес сделает автомобиль более маневренным и быстрым на узких участках, создавая ощущение, что у него более короткая колесная база. Это фактически делает автомобиль более склонным к избыточной поворачиваемости, поэтому такая установка используется плавными водителями, которые могут легко нажимать на педаль газа. Разброс схождения также сделает автомобиль менее устойчивым в поворотах на высокой скорости из-за ощущения избыточной поворачиваемости задних колес.

палец в ноге

Схождение задних колес улучшает ускорение автомобиля из-за повышенного уровня сцепления, позволяя передавать больше мощности через шину без проворачивания колес. Однако максимальная скорость автомобиля снижается из-за повышенного сопротивления шины.Шина нагревается быстрее при движении с носком, так как резина подвергается нагрузке, выделяя тепло, что значительно быстрее нагревает шину до рабочей температуры в гонке; это, в свою очередь, сокращает срок службы шины.
Схождение задних колес увеличивает устойчивость автомобиля на высоких скоростях при прохождении длинных быстрых поворотов и создает ощущение, что у него более длинная колесная база. Повышение устойчивости на высоких скоростях утешает новых водителей, которые не привыкли к маневренной машине, чувствительной к рулевым воздействиям.Схождение означает, что от водителя требуется большее усилие рулевого управления на крутых поворотах, что может замедлить автомобиль на узких участках. Схождение задних колес также может вызвать у автомобиля тенденцию к недостаточной поворачиваемости из-за борьбы с избыточной поворачиваемостью и увеличения сцепления с дорогой задней частью, которое может преодолеть сцепление передних колес.

Zero Toe

Нулевое схождение задних колес снизит способность автомобиля к ускорению, но увеличит максимальную скорость автомобиля из-за того, что шина катится в наиболее эффективном направлении.Это также означает, что срок службы шины увеличивается, но требуется больше времени, чтобы нагреться до рабочей температуры.
Zero toe делает автомобиль более устойчивым на прямой на высокой скорости и предотвращает смещение задней части автомобиля. Это также придает автомобилю аналогичные ощущения при прохождении быстрых и медленных поворотов и оставляет динамическое ощущение от автомобиля другим аспектам настройки и геометрии.

Четыре колеса

Колеса передние

Toe Out

Выбегание схождения передних колес полноприводного автомобиля увеличивает сцепление с дорогой и ускорение автомобиля, но снижает максимальную скорость.Это связано с тем, что носок создает больший угол скольжения в резине, что, в свою очередь, обеспечивает большее сцепление. Это увеличение сцепления позволяет двигателю передавать больше мощности через резину, не проворачивая колеса. Однако увеличение силы сцепления снижает максимальную скорость автомобиля из-за повышенного сопротивления качению. Шина нагревается быстрее, быстрее нагревается до рабочей температуры, но сокращается срок ее службы.
Динамические эффекты бега с носком на передних колесах сделают автомобиль более маневренным и будут более чувствительны к рулевым действиям водителя, заставляя автомобиль дергаться и немного нестабильно на высоких скоростях. Однако на низких скоростях в крутых поворотах автомобиль будет менять направление быстрее и плавнее, делая его быстрее.

Носок

Схождение с носком также увеличивает сцепление переднего колеса с дорогой на ту же величину, что и схождение на прямой. Точно так же максимальная скорость автомобиля будет снижена по тем же причинам, что и упомянутые выше. Шина также быстрее нагреется до рабочей температуры из-за дополнительной работы, выполняемой шиной по прямой, что идеально подходит для коротких гонок.Это, в свою очередь, сократит срок службы шины транспортного средства, поэтому дорожные автомобили едут как можно ближе к нулевому схождению.
С точки зрения динамики схождение делает автомобиль более устойчивым на высокой скорости и более устойчивым в поворотах на высокой скорости. Это связано с тем, что колесам требуется больше усилий от водителя, прежде чем они изменят направление. На высоких скоростях это может сделать автомобиль более устойчивым и дать водителю больше уверенности в том, что он едет быстрее. Однако на поворотах с низкой скоростью автомобиль менее маневренный.

Zero Toe

Прохождение передних колес с нулевым схождением может снизить ускорение из-за уменьшения сцепления шины с прямой линией. Однако из-за уменьшения сцепления сопротивление качению автомобиля снижается, что позволяет автомобилю развивать более высокую максимальную скорость. Кроме того, увеличивается срок службы шины, поскольку она движется в наиболее эффективном направлении. Однако это означает, что шине требуется больше времени, чтобы прогреться, просто управляя автомобилем.
Отсутствие схождения передних колес означает, что отзывчивость и ощущение рулевого управления в большей степени контролируются геометрией Аккермана и настройками колесика автомобиля, которые иногда рассчитаны на нулевое схождение, чтобы получить лучшее сцепление с шиной во время поворота. .Кроме того, повышается устойчивость автомобиля на высокой скорости при движении по прямой, поскольку колеса не направлены в разные стороны друг к другу.

Задние колеса

Toe Out

Наличие схождения задних колес полноприводного автомобиля увеличивает ускорение и снижает максимальную скорость автомобиля из-за увеличения угла скольжения шины и, следовательно, увеличения сцепления и сопротивления шины. Увеличенный угол скольжения также приведет к более быстрому нагреву покрышек, быстрее доведя состав до рабочей температуры в гонке, что может быть очень полезно в коротких гонках.Это, в свою очередь, сокращает срок службы шины.
Вытеснение схождения задних колес создает ощущение, что у него более короткая колесная база; делает его более маневренным на крутых медленных поворотах, имея возможность менять направление намного раньше. Схождение также дает автомобилю тенденцию к избыточной поворачиваемости, которую некоторые водители предпочитают контролировать, в отличие от недостаточной поворачиваемости во время гонок. Носок делает автомобиль немного нестабильным на высоких скоростях в длинных быстрых поворотах из-за ощущения избыточной поворачиваемости и более рыхлой задней части.

палец в ноге

Забивание схождения задних колес увеличивает ускорение и снижает максимальную скорость автомобиля из-за увеличенного сцепления шины с дорогой. Повышенное сцепление создает большее сопротивление качению, которое необходимо преодолеть мощности двигателя. Следовательно, меньшая мощность двигателей может использоваться для обеспечения максимальной скорости автомобиля. Дополнительное сцепление также быстрее нагревает шину, быстрее нагревая смесь до рабочей температуры. Однако это также сокращает срок службы шины.
Динамические эффекты схождения задних колес заключаются в том, что эффект избыточной поворачиваемости может быть уменьшен, а устойчивость автомобиля на высокой скорости может быть улучшена. Это работает, потому что задняя шина, которая подвергается нагрузке во время поворота (внешняя шина), уже направлена ​​в направлении движения, поэтому борется с побуждением задней части автомобиля вращаться. Это создает ощущение, что задняя часть автомобиля имеет более длинную колесную базу, но также улучшает устойчивость при прохождении длинного быстрого поворота. Однако это означает, что автомобиль кажется менее маневренным и отзывчивым, что может быть негативным фактором из-за более медленных поворотов на поворотах.Менее быстрый характер этой настройки идеален для начинающих водителей или менее уверенных в себе водителей.

Zero Toe

Отсутствие схождения задних колес может снизить потенциал ускорения автомобиля, позволяя задним колесам легче вращаться из-за меньшего сцепления с дорогой. Однако это уменьшение сцепления и, следовательно, сопротивления увеличивает максимальную скорость автомобиля из-за эффективного качения шины. Кроме того, увеличивается срок службы шины, поскольку она не должна работать так тяжело. Однако это означает, что шина не так быстро нагревается на трассе.
Нулевое схождение задних колес также означает, что устойчивость автомобиля по прямой линии улучшена, благодаря чему автомобиль чувствует себя более устойчивым на высоких скоростях. Это также означает, что у автомобиля такое же ощущение при прохождении медленных и быстрых поворотов, оставляя поведение автомобиля на повороте больше другим аспектам геометрии и настройки.

Нравится:

Нравится Загрузка ...

5.6: Camber & Toe - Virtual Racing School (VRS)

В статье 5.5 мы рассмотрели высоту дорожного просвета, а в этой статье мы продолжим настройку подвески, а именно развала и схождения.Мы рассмотрим их оба вместе, поскольку их эффекты тесно связаны.

Щелкните для полного разрешения

Развал
Развал - это вертикальный наклон шины. Нулевой развал означает, что шины прямые, перпендикулярны дороге и параллельны друг другу. При положительном развале верхняя часть шин направлена ​​наружу от автомобиля. При отрицательном развале верхняя часть шин направлена ​​внутрь.

Схождение
Схождение - это угол поворота шин вокруг своей вертикальной оси, если смотреть на них сверху над автомобилем.У вас нет схождения, если шины параллельны друг другу по направлению движения автомобиля. Вам нужно схождение, когда шины обращены друг к другу, и схождение, когда они направлены друг от друга.

Влияние развала на доступное сцепление
При прохождении поворота сила поворота (как более подробно обсуждается в п. 5.3) заставляет автомобиль катиться, а шину деформировать, поскольку она скручивается между автомобилем, который хочет ехать в одном направлении, а трек - в другом.Это называется боковым прогибом шины.

С нулевым развалом сила на шинах равномерно распределяется по пятну контакта, когда вы стоите на месте или едете по прямой. Это увеличивает доступное сцепление при прямом торможении и ускорении (при условии отсутствия увеличения развала). Прохождение поворотов с нулевым развалом приводит к разгрузке одной стороны шины, в то время как другая сторона шины принимает больше нагрузки. Это неравномерное распределение нагрузки, которое снижает общее доступное сцепление шины с дорогой именно тогда, когда вам это нужно больше всего: на поворотах!

При отрицательном развале распределение усилий по пятну контакта несколько неравномерно при движении по прямой. Однако, когда в игру вступают угловые усилия и прогиб каркаса, они могут свести на нет эффект отрицательного развала, выравнивая распределение нагрузки вдоль пятна контакта. Это максимизирует доступное сцепление с внешними шинами (которые принимают более тяжелую нагрузку) именно в тот момент, когда автомобиль ограничен доступным сцеплением. Это точная причина, по которой обычно на дорожных автомобилях вы используете отрицательный развал.

Компромиссы при использовании развала
Как всегда, бесплатно ничего не дается.Хотя развал может помочь при прохождении поворотов, он вызывает дополнительный нагрев, более серьезную деградацию шин и неравномерный износ шин. Вы также должны понимать, что вы жертвуете сцеплением на прямой (торможение и ускорение) с сцеплением на поворотах. Это означает, что профиль трассы является определяющим фактором того, какой развал вы хотите пробежать. В общем, на трассе с в основном прямыми участками и низкоскоростными поворотами вы будете двигаться с меньшим развалом; а на трассах с большим количеством поворотов или скоростных поворотов вы будете бежать с большим развалом. И, как всегда с треками смешанного профиля, вам придется поэкспериментировать с разными настройками, чтобы увидеть, где вы можете выиграть больше времени; на прямых и низкоскоростных поворотах или скоростных поворотах.

Развал и вертикальная жесткость
Вертикальная жесткость шины во многом зависит от давления в шинах, как описано в 5.2. Это в основном следует учитывать для шин с высокими боковинами. Наклон шины под углом может вызвать небольшую деформацию боковины. В результате получается более мягкая шина без изменения давления в шине.На момент написания, это действительно только то, что нужно учитывать с двумя автомобилями на iRacing, Williams FW31 и McLaren MP4-30.

Эффекты схождения и схождения
Есть еще один эффект развала, о котором мы еще не упомянули. Если вы катите свободную шину под углом, она должна следовать по эллиптической траектории, а не по прямой. Другими словами: наклоненная шина хочет повернуться. Сила, вызывающая этот эффект, называется осевым усилием. Это приводит к немного большему трению, нагреву и износу, которые можно компенсировать регулировкой схождения.Вы также можете использовать регулировку схождения, чтобы добиться оптимального угла скольжения передних шин. Таким образом, вы, как правило, несколько раз выходите на первый план.

Регулировка схождения задних колес также влияет на управляемость автомобиля. Схождение задней части создает недостаточную поворачиваемость, которая может помочь автомобилям, которые слишком поворачиваются на выходе. Компромисс - это износ и нагрев задних шин. Схождение задних колес обычно неверно, так как на выходе вы, скорее всего, получите больше избыточной поворачиваемости.

До вас

При создании сетапа проверьте давление в шинах, стабилизатор поперечной устойчивости, высоту дорожного просвета и жесткость пружины.Если у вас есть такой набор, поэкспериментируйте с углами развала, чтобы найти оптимальный баланс между скоростью в поворотах и ​​на прямой. Используйте схождение передних шин, чтобы противодействовать разгибанию, и, возможно, схождение задних колес для оптимизации управляемости.

Покрышка

Town Fair - выравнивание колес, развала и носка

Что такое регулировка колесика, развала и носка?

Не все знакомы с терминологией, связанной с регулировкой углов установки колес.Хотя вам может не потребоваться знакомство с такими терминами, как выпуклость, кастер и зацеп, полезно понимать работу этих трех основных параметров выравнивания. Правильная регулировка колес необходима для сохранения долговечности автомобиля и шин, а также для обеспечения безопасности и комфорта вашей поездки.

Что такое Камбер?

Развал - это угол поворота колеса относительно вертикали автомобиля, который в зависимости от наклона считается положительным или отрицательным развалом.Когда верхняя часть покрышек отклоняется от центра автомобиля, развал положительный, а когда верхняя часть покрышек наклонена внутрь, у вас отрицательный развал. Один не лучше другого, но разные углы развала по-разному влияют на ваш автомобиль.

  • Положительный развал - Когда ваши колеса наклонены наружу, автомобиль становится более устойчивым.
  • Отрицательный развал - Высокопроизводительные автомобили, которые требуют лучшего прохождения поворотов, обычно используют отрицательный развал, потому что он дает водителю больше контроля в этом отношении.
Зачем нужна центровка?

В зависимости от типа автомобиля, на котором вы водите, небольшой положительный или отрицательный развал может быть полезен, но слишком много того и другого опасно и плохо для ваших шин. Все производители автомобилей предоставят точные спецификации для соответствующего развала колес. Техники будут использовать эти углы для правильной регулировки развала. Если вы считаете, что ваш автомобиль подлежит выравниванию, вы можете (позвонить в магазин, чтобы договориться о встрече).

Что такое Кастер?

Ролик - это угол, определяющий наклон вперед или назад линии, проведенной через верхнюю и нижнюю точки поворота рулевого колеса.Это не влияет на износ шин, но кастер действительно влияет на управляемость рулевого управления. Настройки угла поворота позволяют производителям сбалансировать усилие на рулевом колесе, устойчивость на высокой скорости и эффективность прохождения поворотов на передней части.

  • Положительный ролик - Если линия наклонена к задней части автомобиля, то у вас есть положительный ролик. Обратной стороной положительного ролика является отсутствие усилителя рулевого управления. В этом случае усилие рулевого управления будет увеличено.Положительный поворотник в первую очередь полезен для автомобиля, так как он увеличивает наклон шины при повороте автомобиля и возвращает его в вертикальное положение при движении прямо.
  • Negative Caster - Если линия наклоняется к передней части транспортного средства, то кастер отрицательный. Отрицательный кастер позволит вам меньше поворачивать, но может вызвать занос, если вы едете прямо.

Положительный и отрицательный кастеры в основном применимы к гоночным автомобилям, и если ваш автомобиль не поднимается или не настраивается каким-либо образом, требующим корректировки, уличные автомобили обычно работают с заводскими настройками.

Что такое Toe?

Схождение - это измерение, которое определяет, насколько передние и / или задние колеса повернуты внутрь или наружу из положения для движения по прямой. Величина схождения, будь то схождение или схождение, выражается как разница между шириной колеи, измеренной на передней и задней кромках шин. Схождение выражается в градусах или долях дюйма, и хотя ваши колеса должны быть направлены прямо вперед, когда вы едете прямо, есть некоторые преимущества для схождения в зависимости от типа транспортного средства, которое вы ведете.

Цель схождения - обеспечить, чтобы все четыре колеса катились параллельно друг другу. Однако в гоночных автомобилях используется схождение, чтобы улучшить способность поворачивать. Уличные или простые легковые автомобили используют схождение, потому что нет необходимости быстро поворачивать. Схождение также обеспечивает повышенную устойчивость, поскольку препятствует повороту. Если у вашего автомобиля достаточное схождение, вы получите идеальную устойчивость на прямой, вход в поворот и очень низкий износ шин.

Регулировка углов установки колес

Регулировка углов установки колес

Определение:

Наклон шкворня вперед или назад или
опорный рычаг шпинделя вверху.

Измеряется в положительных или отрицательных градусах.

Влияние по обработке транспортных средств:

Слишком мало вызывает нестабильность на высокой скорости и
плохая курсовая устойчивость, такая как блуждание.

Слишком много вызывает жесткое рулевое управление, чрезмерное дорожный шок и шимминг через рулевое колесо.

Влияние по износу шин:

Обычно не влияет на износ шин.

Определение:

Наклон внутрь или наружу колесо вверху.
Внешний положительный, внутренний отрицательный.

В градусах положительным или отрицательным.

Влияние по обработке транспортных средств:

Чрезмерный развал (отрицательный или положительный) приведет к тому, что автомобиль будет тянуть в сторону с наибольшая дисперсия.

Влияние по износу шин:

Определение:

Сумма перед колеса расположены ближе друг к другу, чем задние колеса. Для радиальных шин, схождение должно быть как можно ближе к "0", когда автомобиль Бег.

Измеряется в дюймах.

Влияние по обработке транспортных средств:

Может вызвать отслеживать неправильно и
рулевое колесо должно быть смещено по центру.

Влияние по износу шин:

ИЗНОС ШИНЫ С СНОском

Feather Edge
Заостренный

ИЗНОС ШИН С СНОСОМ

Feather Edge
Остроконечный

Неправильный носок вызовет зазубрины
рисунок износа на протекторе шины
можно почувствовать, когда вы режете руку
поперек протектора.

Определение:

Внутренняя плитка шпинделя опорный рычаг
или шкворень вверху.

Угол управления направлением измеряется в градусах центральной линии опоры шпинделя
наклонен от истинной вертикали.

Влияние по обработке транспортных средств:

Нерегулируемый угол который, с изгибом, контролирует "радиус чистки", чтобы минимизировать
влияние неровностей на рулевое управление.

Влияние по износу шин:

Возможен быстрый износ шин результат установки новых колес с другим вылетом, который может увеличиваться радиус чистки за счет перемещения следа шины за пределы проекции оси поворота точка.

Определение:

Количество передних колес буксировать во время поворотов. Идеальный угол снижает износ шин.

Измеряется в градусах.

Влияние по обработке транспортных средств:

Не влияет управляемость автомобиля.

Влияние по износу шин:

Теория схождения и схождения колес | Техническая теория

Определение

Схождение колес - это угол, образованный центральной линией колеса и продольной осью транспортного средства, если смотреть на транспортное средство сверху, сумма значений схождения для каждого колеса дает общее значение схождения,

Когда продолжения осевых линий колес имеют тенденцию встречаться перед направлением движения транспортного средства, это называется схождением A. Однако, если линии имеют тенденцию пересекаться позади направления движения транспортного средства, это известен как toe-out B,

Когда продолжения осевых линий колеса параллельны, это называется нулевым положением, значение схождения редко указывается производителем в градусах, и обычно указывается значение, выраженное в мм, которое измеряет разницу в мм между окружностями. в колесах два измерения выполняются перед и за ступицей колеса на расстоянии от земли на полпути вверх по колесу,

Измерения

Когда схождение / схождение измеряется в градусах (как угол), необходимо учитывать диаметр окружности колеса, при этом значение вводится с интервалами,

Схождение / схождение колес, определяемое разницей (A-B), очевидно, больше в круге 16 дюймов, чем в круге 10 дюймов,

Величина схождения / развала колес, установленная производителем, такова, что при движении в обычных условиях эксплуатации транспортного средства оно достигает значения, близкого к 0 градусам,

Фактически, под действием нагрузки, которая деформирует параллелограммы подвески, эффекта тяги двигателя, которая может или не может быть приложена к рассматриваемым колесам, и эффекта сопротивления движению транспортного средства от дороги, схождения / может претерпевать масштабные изменения,

Влияние нагрузки на схождение / схождение

В главе, посвященной изгибу колес, описывается поведение параллелограмма подвески под нагрузкой, и когда параллелограмм деформируется, это вызывает угловые отклонения колеса и шкворня,

Поскольку эти вариации основаны на расположении шкворня, с его характерным наклоном и углами поворота колес, в некоторых типах систем подвески движения в подвеске вызывают весьма заметные изменения в значении схождения / разгибания,

Другое изменение значения схождения / схождения может быть вызвано гусеницами по отношению к колесам, за вертикальным перемещением по отношению к шасси следуют гусеницы, которые, при условии, что движение разрешено шарнирами, следуют дуги окружности с радиусом равным их длине,

Различные доступные варианты различаются тем, что рулевые тяги и рычаги подвески обычно имеют одинаковую длину и разные точки приложения, которые варьируются от автомобиля к автомобилю,

На самом деле существует множество различных типов параллелограммов рулевого управления из-за большого количества различных решений, принятых производителями, из-за этого невозможно иметь точное правило относительно изменений схождения / развала в зависимости от нагрузки.
