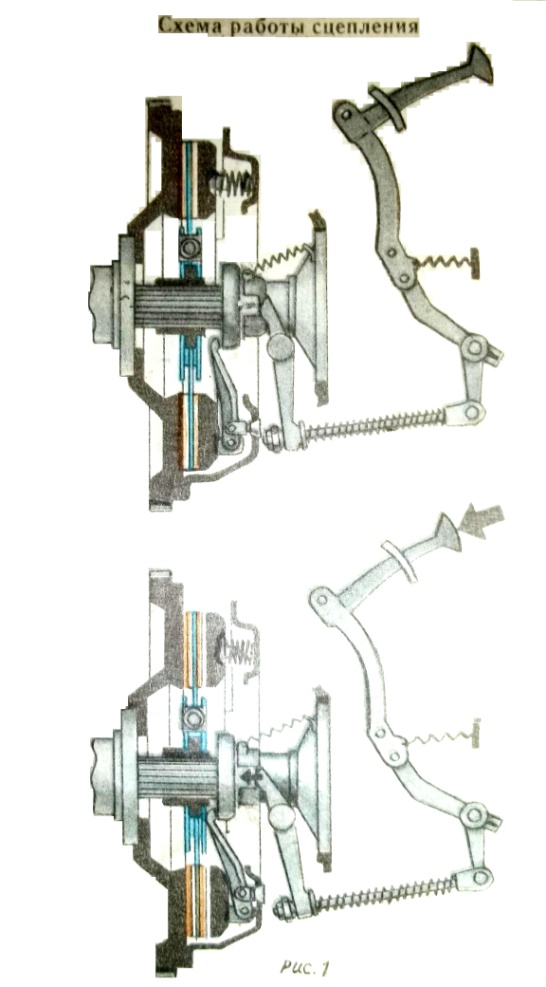

Схема работы сцепления автомобиля: Устройство и принцип работы сцепления автомобиля + ВИДЕО

Содержание

Сцепление автомобиля - принцип работы, устройство

Представим себе автомобиль, у которого двигатель соединен на прямую с коробкой передач. Завели автомобиль и… поехали? Не тут то было! Автомобиль начнет рывками трогаться с места, переключить передачу станет невозможным, а при остановке придется полностью заглушить двигатель. После такой езды коробка передач прослужит примерно три дня, а может и меньше. Двигатель внутреннего сгорания от перегрузок сократит свой ресурс в несколько раз. Ну как перспектива? Избежать всех этих мрачных последствий поможет сцепление.

Главное назначение сцепления состоит в плавном присоединении маховика двигателя к первичному валу коробки передач во время движения с места и во время переключения коробки передач. Если уж совсем просто, сцепление - это выключатель крутящего момента. Очень важный момент – при резком торможении на включённой скорости, сцепление убережет трансмиссию от механической перегрузки и, как следствие, от дорогостоящего ремонта.

Рассмотрим виды сцепления. По количеству ведомых дисков сцепления делятся на однодисковые и многодисковые. Наиболее распространено однодисковое сцепление. Из-за того в какой среде работает сцепление, оно бывает сухим и «влажным». Сухие сцепления самые популярные у автопроизводителей, если сцепление работает в масляной ванне, оно считается «влажным». По приводу в действие механизма сцепления существуют механические, гидравлические, электрические и комбинированные варианты. Более подробно привод рассмотрим ниже. Конструктивно сцепление различается по способу нажатия на прижимной диск, существует два вида: круговое расположение пружин и сцепления с центральной диафрагмой.

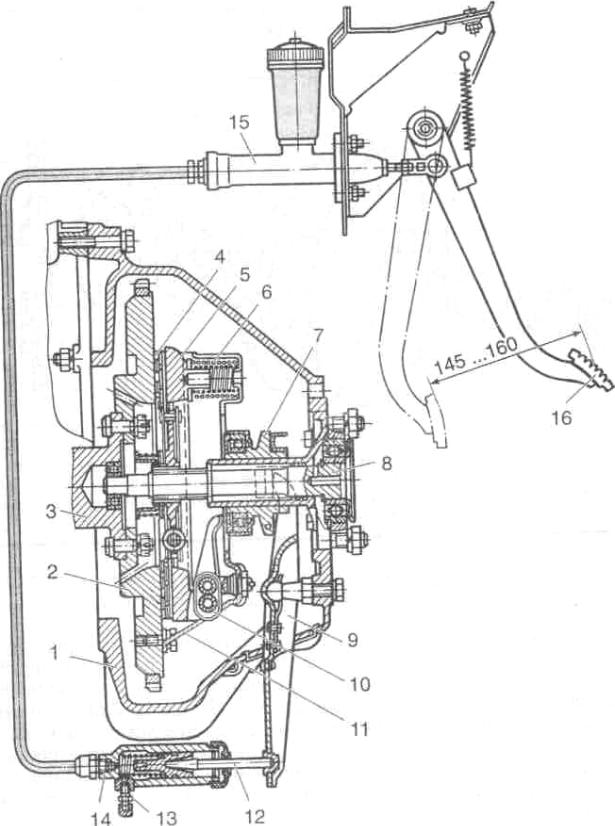

Схема сцепления автомобиля: 1 - картер сцепления; 2 - подшипник выключения сцепления; 3 – втулка опорная вала вилки выключения сцепления; 4 - вилка выключения сцепления; 5 - нажимная пружина; 6 - ведомый диск; 7 - маховик; 8 - нажимной диск; 9 - кожух сцепления; 10 - первичный вал коробки передач; 11 - трос; 12 - педаль сцепления; 13 - муфта подшипника выключения сцепления; 14 - пластина соединяющая кожух сцепления с нажимным диском; 15 - пружина демпфера; 16 - ступица ведомого диска.



В состав узла (сцепления) входят: нажимной диск, диск сцепления (ведомый), выжимной подшипник, вилка привода выжимного подшипника, система привода и педаль выключения сцепления.

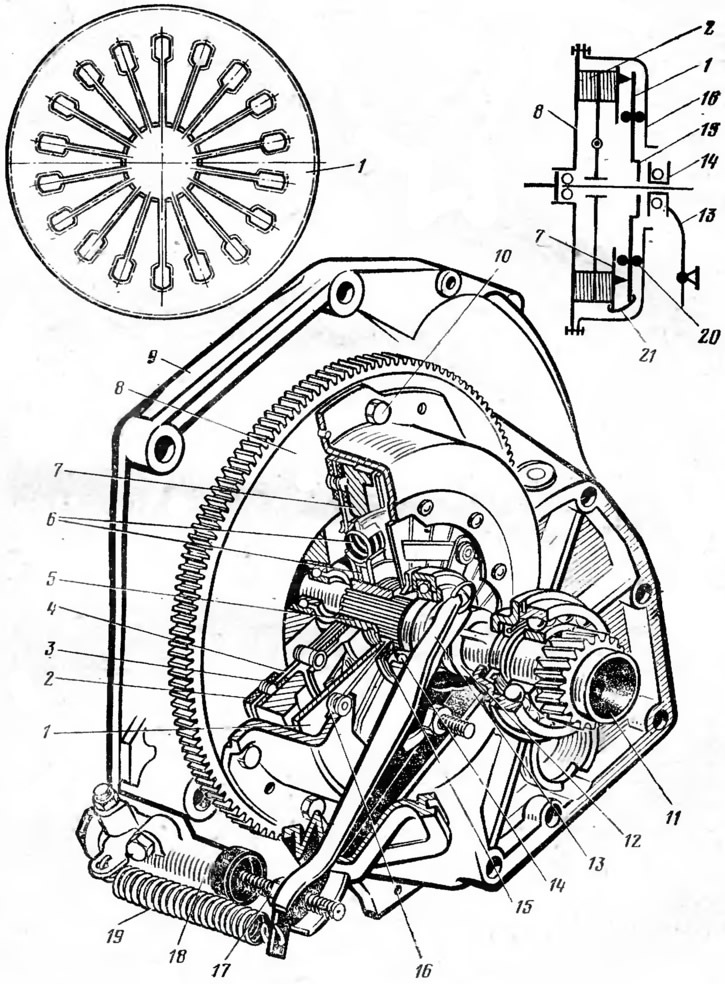

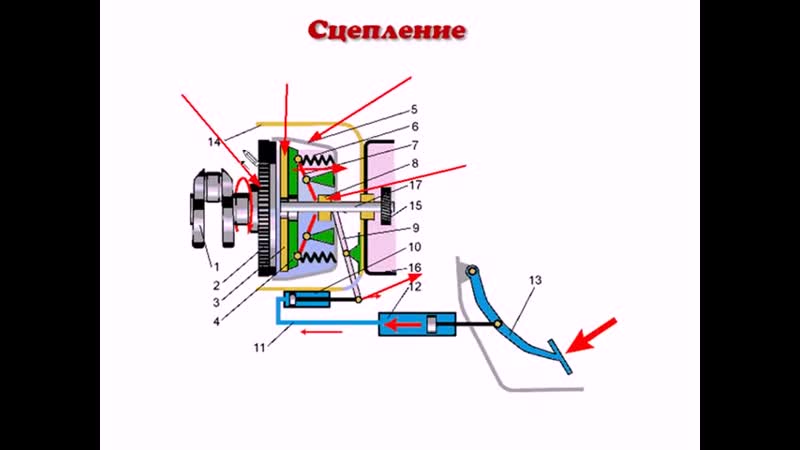

Схема сцепления: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 —выжимной подшипник с муфтой.

  1. Нажимной диск, в народе именуемый «корзиной», представляет собой основание выпуклой круглой формы. В основание встроены выжимные пружины, которые соединены с прижимной площадкой, так же круглой формы. Площадка имеет диаметр соизмеримый с диаметром маховика и отшлифована с одной стороны. Нажимные пружины сводятся к центру «корзины», где на них, во время выжима, воздействует выжимной подшипник. Нажимной диск жестко соединен с маховиком. В зазор между прижимной площадкой и маховиком вставляется, ведомый диск сцепления.
  2. Диск сцепления (ведомый) имеет округлую форму и конструктивно состоит из лучевого основания, фрикционных накладок, шлицевой муфты, для присоединения первичного вала коробки передач.
    Так же в состав входят пружины – успокоители, или демпферные пружины, которые расположены по кругу шлицевой муфты. Предназначены для сглаживания вибраций во время включения сцепления.
  3. Фрикционные накладки изготавливаются из углеродного композитного материала, существуют накладки из кевларовых нитей, керамики и т.д. Накладки крепятся к основанию при помощи заклепок, так же как и шлицевая муфта, которая расположена внутри накладок.
  4. Выжимной подшипник представляет собой подшипник, у которого одна сторона выполнена в виде нажимной площадки круглой формы соизмеримой с диаметром расположенных в центре «корзины» выжимных пружин. Выжимной подшипник располагается на выступающем из коробки передач первичном вале. Правда, крепится подшипник не на сам вал, а на защитный кожух вала. Подшипник в действие приводит «коромысло» или вилку привода, которая нажимает на оправку подшипника, имеющую специальные выступы. В некоторых случаях вилка и подшипник фиксируются стопорными пружинами. Выжимной подшипник может быть нажимного действия, или оттягивающего. Оттягивающий принцип работы подшипника применяется во многих моделях автомобилей Peugeot.
  5. Система привода в действие сцепления, как говорилось выше, может быть механическая, гидравлическая, электрическая или комбинированная.
    1. Механическая система привода предполагает передачу усилия нажатия на педаль сцепления на выжимную вилку тросом. Подвижный трос находится внутри кожуха. Кожух фиксируется перед педалью выжима сцепления и перед выжимной вилкой.

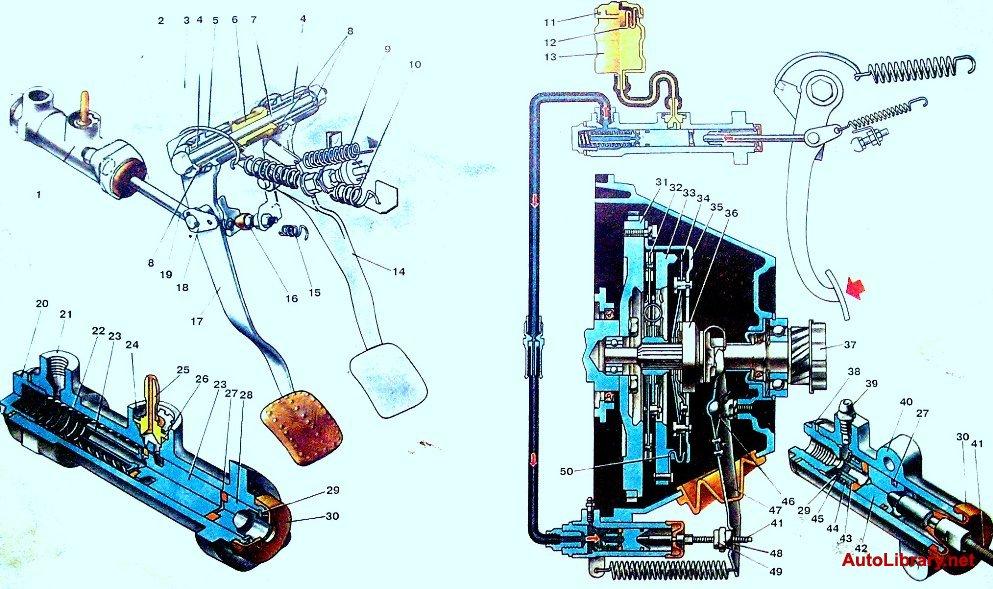

    2. Гидравлическая система привода состоит из главного гидравлического цилиндра и рабочего цилиндра, соединённых между собой трубкой высокого давления. При нажатии на педаль, в действие приводится шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень в свою очередь нажимает на рабочую жидкость, обычно тормозную, и создает давление, которое передается по трубке к рабочему цилиндру. Рабочий цилиндр, так же имеет рабочий шток, соединенный с поршеньком. Под давлением поршенек приводится в действие и толкает шток. Шток нажимает на выжимную вилку. Рабочая жидкость находится в специальном бачке и самотеком подается в главный цилиндр.
    3. Электрическая система привода сцепления включает в себя электромотор, который включается при нажатии на педаль сцепления. К электромотору присоединен трос. Далее выжим происходит как в механическом варианте.
  6. Педаль сцепления находится в салоне автомобиля, всегда является крайней слева. В автомобилях с АКПП педали сцепления нет. Но сам механизм сцепления присутствует, о нем будет рассказано ниже.



Как работает сцепление? Самое распространенное на данное время это сухое однодисковое, постоянно включенное сцепление. Принцип работы сцепления автомобиля сводится к плотному сжатию между собой рабочих поверхностей маховика, накладок диска сцепления и прижимной поверхности «корзины».

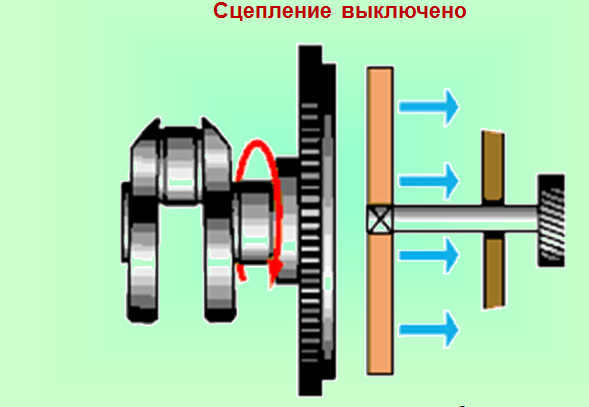

В рабочем положении, под действием выжимных пружин прижимной диск «корзины» плотно прилегает к диску сцепления и прижимает его к маховику. В шлицевую муфту заходит первичный вал, соответственно и крутящий момент передается на него от диска сцепления.

При нажатии на педаль водителем в действие вступает система привода, выжимной подшипник нажимает на выжимные пружины и рабочая поверхность «корзины» отходит от диска сцепления. Диск высвобождается, и первичный вал коробки передач прекращает вращение, хотя двигатель продолжает работать.



В двух дисковых вариантах применяются два диска сцепления и «корзина», которая имеет две рабочие поверхности. Между рабочими поверхностями ведущего диска расположена система регулировки синхронного нажатия и ограничительные втулки. Весь процесс отсоединения маховика от первичного вала происходит, как и в однодисковом варианте.

В автоматических коробках передач применяется в основном многодисковое влажное сцепление, хотя существуют АКПП с сухим сцеплением. Только вот выжим происходит не нажатием на педаль (педали просто нет), а специальным сервоприводом, в народе именуемым актуатором. Кстати, переключение передач происходит так же при помощи этих механизмов. Различаются несколько видов актуаторов: электрический, представляющий собой шаговый двигатель и гидравлический выполненный в виде гидроцилиндра. Управление сервоприводами осуществляется при помощи электронного блока управления (для электрических сервоприводов) и гидравлическим распределителем (для гидро актуаторов).

В роботизированных коробках передач применяются два сцепления, которые работают попеременно. При выжиме первого сцепления для автоматического переключения, например первой передачи, второе ожидает команды для выжима для переключения следующей передачи.

Рассмотрим два варианта выжима сцепления электрическим и гидравлическим актуатором.

  1. В блок управления АКПП поступают данные о скорости вращения двигателя и при достижении нужного значения, подается управляющий сигнал на сервопривод. Двигатель приходит в движение и при помощи передаточного механизма разъединяет двигатель от коробки. Дальше происходит небольшая пауза, автоматика определяет, повышаются ли обороты, и стоит ли включать повышенную передачу. Вот этот «провал» так сильно не нравится автолюбителям. Роботизированные коробки лишены этого недостатка.
  2. При увеличении оборотов двигателя, масляный насос в АКПП нагнетает масло в распределитель и, по достижении определенного значения давления, распределитель по маслопроводящим каналам предает давление на актуатор. Последний приводит в движение механизм нажатия сцепления. После переключения передачи, давление сбрасывается, и двигатель присоединяется к коробке.

Есть еще один вид сцепления применяется в вариаторе. Классический вариатор это шкив, у которого от центробежной силы начинают «сходиться» «щеки». Между ними располагается клиновидный ремень, который натягивается во время сжатия «щек». После сжатия ремень начинает вращать ведомый шкив. Вариатор применяется еще не так часто. Многие автолюбители называют его ещё «сырым» и недоработанным.



РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:



Как устроено сцепление автомобиля, принцип действия и виды

Автомобиль состоит из множества сложных узлов и механизмов. Каждый элемент играет свою незаменимую роль. Если исключить сцепление из общей цепочки, автомобиль будет трогаться с места рывками, а двигатель подвергаться большим нагрузкам. Коробка передач в таких условиях эксплуатации прослужит не более трех дней.

Сцепление: общие сведения и назначение, функции

Сцепление является неотъемлемой частью трансмиссии, а располагается между двигателем и КПП автомобиля, обеспечивая ступенчатое переключение передач, контроль крутящего момента и временное прерывание связи маховика и трансмиссии.

Принцип работы сцепления основывается на силе трения, а если точнее – скольжения. Состоит система сцепления из привода и непосредственного механизма.

При необходимости резкого торможения именно сцепление может уберечь узел от перегрузки.

Управление в автомобилях с механической коробкой передач происходит за счет педали сцепления. С ее помощью удается соединять и разрывать связь между двигателем и КПП. Если педаль отпустить резко, пружина стремительно вернет ее в исходную позицию.

Езда на транспортном средстве с механической коробкой передач при постоянно выжатом сцеплении спровоцирует перегрев и быстрый износ элементов. Езда с пробуксовкой допустима в экстремальных условиях, для поднятия оборотов.

В стандартном виде сцепление отсутствует в гидромеханических КПП и вариаторах. Хотя, в гидромеханических коробках используются фрикционные муфты для плавного переключения передач. Встретить классическую сборку возможно лишь на РКПП, где процессом переключения управляют сервоприводы (гидравлические или электронные). Очень часто в РКПП используются два сцепления для оптимизации процесса и устранения задержек переключения – когда одно сцепление работает, другое в состоянии ожидания для переключения следующей передачи.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

  1. Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
  2. Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
  3. Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
  4. Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
  5. Привод и педаль сцепления. В автоматических коробках сохранен только механизм.

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Принцип работы приводов

Привод напрямую влияет на исправность всего узла и необходим для дистанционного управления из салона. В общей системе выделяют три основных типа:

  • Механический привод сцепления. Является одним из самых распространенных. Усилие передается при помощи троса к вилке. Конструкция находится под покрытием кожуха, который находится перед педалью и вилкой.
  • Гидравлический. Предполагает наличие основного и рабочего цилиндра, которые связаны под большим давлением трубками. После того как водитель нажимает на педаль, активируется шток. Действующий в итоге поршень имеет стойкую манжету и передает давление жидкости к рабочему цилиндру. Последний имеет отдельный шток, который давит на вилку. Используемая в системе жидкость размещается в отдельном бачке.
  • Электрический привод. По принципу действия схожий с механическим приводом. Единственное отличие заключается в срабатывании мотора при давлении на педаль.

Нажатие на педаль сцепления позволяет напрямую оказывать воздействие на нажимной диск автомобиля.

Виды сцепления и классификация

Сегодня автомобилисты выделяют множество классификаций сцепления. Можно встретить однодисковые или многодисковые механизмы. Кроме того, сцепление бывает сухими и мокрым, на это влияет среда, в которой работает узел. Самое большое распространение имеет сухое однодисковое сцепление. Отдельную классификацию выделяют относительно типа рабочего привода и относительно принципа нажатия на корзину.

По характеру силы трения существует два вида: сухое и мокрое. Сухое – обеспечивается за счет функциональной работы передачи вращения между двумя шкивами. Мокрое сцепление работает за счет передачи энергии при помощи сжатия компонентов, находящихся в автомобильном масле.

Отдельно существует различие по количеству шкивов:

  • Однодисковые. Системы, которые характерны как для легкового транспорта, так и для грузового. Элемент применим для автомобилей, у которых крутящий момент попадает в диапазон 0,7–0,8 кНм.
  • Многодисковая система. Применима для тяжелых транспортных средств с высоким крутящим моментом. В конструкции предусмотрено наличие двух рабочих дисков, корзины и системы контроля синхронного нажатия.

Если рассуждать относительно расположения пружин на дисках, то можно отметить, что встречаются два варианта: демпферные пружины помещены по периферии и наличие централизованной диафрагмы.

Особенности сцепления АКПП

Чаще всего автомобили с автоматической коробкой наделенны влажным многодисковым типом сцепления, хотя можно встретить варианты сухого сцепления. Управление выжимной силой, как и переключение передач, происходит за счет работы сервопривода. Актуаторы бывают гидравлические и электрические. Управление сервоприводами происходит при помощи ЭБУ или гидрораспределителя.

Больше всего негодований вызывает работа электрических сервоприводов во время переключения передач. Прежде чем, запустить в работу механизм сцепления, акутатор проводит анализ оборотов двигателя и только потом разъединяет ДВС от трансмиссии. Гидравлический сервопривод реагирует на давление, созданное распределителем и масляным насосом при достижении определенного показателя оборотов. После чего запускает в ход механизм сцепления.

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.

Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

Чтобы детально понимать принцип работы сцепления автомобиля теорию необходимо подкреплять практикой. Если такой возможности нет, увидеть наглядный пример можно на роликах в сети:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Принцип работы и устройство сцепления автомобиля

Сцепление одним из важных узлов любого самоходного транспортного средства. Задача данного механизма заключается в плавном включении передачи усилийнепосредственно от маховика к первичному валу КПП в процессе движения авто и переключения скоростей. Сцеплениерешает задачи по корректному отключению или подключению силового агрегата к трансмиссии, а также передаче крутящих моментов. Чтобы уяснитьпринцип работы сцепления автомобиля необходимо подробно разобраться в конструкции этого узла.

Устройство сцепления автомобиля

  • Нажимной диск (НД) представляет собой плоский элемент выпуклой круглой конфигурации. В основании этого узла смонтированы специальные выжимные устройства в виде пружин.Они соединяются со специальной прижимной площадкой, такой же формы, как и НД. Диаметр последней детали идентичен маховику.Одну из его сторон тщательно отшлифовывают для максимального и эффективного контакта. Пружины установлены по направлению к центру НД.В процессе выжима они воспринимают механическую нагрузку. Нажимной диск надежно зафиксирован на маховике. В промежутке между прижимным узлом и маховиком смонтирован диск сцепления.

  • Диск сцепления (ВД, его еще называют ведомым диском) выполнен в аналогичной плоской круглой конфигурации. Его конструкция включает набор из фрикционных накладок и лучевого основания. Помимо этого сюда включена шлицевая муфта, которая обеспечивает подключениевала КПП. Плюс к этому, в числе составляющих механизма демпферные пружины, размещенные по кругу поверхности шлицевой муфты. Эти механизмы сглаживают вибрацию, возникающую в процессе включения привода сцепления.

  • Фрикционные накладки (ФН) прочно монтируются к диску сцепления с помощью стальных или полимерных заклепок. Производители их изготавливают из самых различных материалов: керамики, композиционных материалов, кевлара и так далее. Последний материал является наиболее надежным в плане механических нагрузок и воздействия агрессивной среды.

  • Выжимной подшипник (ВП) —достаточно сложная деталь. В зависимости от принципа срабатывания он разделяется на устройства нажимного или оттягивающего типа. Одна из сторон ВП выполняется в виде круглой нажимной площадки, размер которой соответствует диаметру пружин,которые смонтированы в центре НД. Данный механизм размещен на первичном вале, торец которого выступает из КПП. Для фиксации ВП в некоторых автомобилях используются стопорные пружины. Подшипник фиксируется на защитном кожухе вала КПП. В действие эту деталь приводит специальная вилка привода. Онакоторая воздействует на оправку, на которой имеются специальные выступы.

  • Система привода (привод) может быть реализована механическим, гидравлическим, электронным и комбинированным узлом. Последнеерешение представляет собой тандем нескольких предыдущих. На сегодняшний день такие системы пользуются хорошей популярностью. Рассмотрим более подробно три основных вида:

  • Механический привод. Для передачи усилия в механическом приводе используется специальный трос. Одна часть каната подключена к педали, а другая соединяется с выжимной вилкой. Трос размещается внутри кожуха, надежно зафиксированного возле педали и вилки. Такая конструкция обеспечивает ему необходимую защиту от механических воздействий.

  • Гидравлический привод. В число основных элементов, выполняющих передачу силы нажатия,входят2 гидроцилиндра, объединенныхтрубопроводом высокого давления. Во время механического воздействия на педаль, в действие приводиться шток ГЦ (главного цилиндра). На его торце имеется специальный поршень, которыйсдавливает гидрожидкость внутри устройства.Впроцессе этого появляется повышенное давление, которое потом передается через шланг к рабочему цилиндру. Его наконечник также оснащен штоком, соединенным с поршнем, толкающим шток.В свою очередь,шток воздействует на вилку. В качестве рабочей среды чаще всего используют тормозную жидкость. Она заливается в специальный бачок, пода в систему реализуется самотеком.

  • Электронный привод. В данной системе передача усилия производится с использованием электрического силового агрегата. Его включение происходит во время нажатия на педаль, посредством воздействия на трос. В этот моментэлектрическая энергия переходит в механическое перемещение.

Педаль сцепления—элемент, обеспечивающий оперативное управление всей системой. Она смонтирована в салоне и всегда размещена слева. В современных машинах, оснащенных автоматической КПП, она отсутствует. Механизм сцепления в автоматах работает без участия водителя,полностью автономно.

Принцип работы сцепления авто

Передача крутящих моментовреализуется за счет воздействия силы трения на ВД(ведомый диск). Во время включения ВД зажат между НД и маховиком. В процессе нажатия на педаль перемещается трос, который выполняетповорот рычага. В процессе этого действия свободный край вилки воздействует на ВП (выжимной подшипник). Он перемещается к маховику и воздействуетна пластины,которые отодвигаютНД. Таким образом, освобождается диск сцепления, благодаря чему водитель с легкостью переключает скорость. После отпускания педали ведомый диск вновь фиксируется между НД и маховиком.

В гидравлических системах привода происходят идентичные операции, исключением является механизм передачи усилий. Механическое воздействие от педали на ведомый диск передает жидкость, размещенная в цилиндре.

Принцип работы сцепления автомобиля | Автотехцентр Сокольники

Для любого нового водителя понимание и эксплуатация системы сцепления снимают напряжение, особенно на светофоре. Для некоторых это также непростой опыт, поскольку первая задача при изучении автомобиля для них — снова остановиться и переместить автомобиль. Таким образом, если кто-то хочет получить хорошие навыки управления сцеплением, для него важно сначала понять, как работает система сцепления и когда ее использовать во время вождения.
Основные компоненты системы управления сцеплением
Система сцепления состоит из двух пластин — фрикционной и нажимной. Нажимная пластина соединена со стороной коробки передач системы через ось. И фрикционная пластина прикреплена к стороне двигателя через коленчатый вал.

Эта система важна для регулирования скорости в автомобиле с механической коробкой передач. Управление сцеплением фактически передает мощность двигателя на коробку передач. Там сцепление прерывает трансмиссию, когда переключается передача во время движения или, когда она выбрана для движения из стационарного положения.

Чтобы больше узнать о работе управления сцеплением, давайте углубимся в его функционирование.

1. Принцип работы управления сцеплением

Начиная с нажатой педали сцепления, это действие отделяет нажимные и фрикционные диски друг от друга. Это означает, что колеса отделены от двигателя автомобиля, предотвращая любую мощность на колеса. Но здесь пластина вдоль вала все еще вращается при работающем двигателе.

Теперь, после того как автомобиль на нужной передаче, пришло время поднять педаль сцепления, которая позволяет пластинам снова слипаться. Тем не менее, все обстоит иначе, когда это 1-я передача. Поскольку на этот раз педаль сцепления отпускается таким образом, что пластины медленно собираются вместе. Таким образом, позволяя машине плавно двигаться, соединяя разорванную связь между двигателем и колесами.

2. Изучение техники управления сцеплением

Теперь вы знаете, что это техника контроля скорости автомобиля. Но какая именно техника?

Во-первых, когда вы сидите на месте водителя, убедитесь, что педаль сцепления работает плавно, пристегните ремень безопасности, включите двигатель и поставьте ручник в положение покоя. После того, как все это сделано, теперь приложите усилие к педали сцепления и выберите 1-ую передачу. Затем включите двигатель, осторожно нажав одновременно на газ, и медленно поднимите педаль сцепления.

В этот момент, когда пластины сцепления встречаются, это называется точкой прикуса. На самом деле, эта точка возникает несколько раз во время вождения. Однако важно помнить, что усилие, прилагаемое к педали сцепления, должно быть меньше, чем усилие, прикладываемое во время первой передачи.
Когда использовать сцепление
Существуют определенные ситуации, когда необходимо использовать управление сцеплением, например, останавливая или съезжая с дороги, управляя транспортным средством на низкой скорости и при переключении передач.

Советы: при езде по бездорожью целесообразно замедлить включение сцепления, иначе автомобиль будет тормозить при увеличении передачи.

Зная о системе управления сцеплением, ее практика может сделать вас только опытным водителем. Но не забывайте также следовать определенным рекомендациям по техническому обслуживанию, которые предотвращают износ компонентов сцепления.

Сцепление автомобиля. Принцип работы сцепления автомобиля - схема | АВТО-ПОДБОР

Сцепление автомобиля – это один из главных компонентов трансмиссии. Именно оно принимает на себя весь основной удар при переключении передач, защищает машину от перегрузок и гасит колебания. Как работает сцепление на автомобиле, как оно устроено, какие функции выполняет? Ответы на все эти вопросы – далее в нашей статье.

Характеристика

Сцепление автомобиля – это узел, предназначенный для кратковременного отсоединения двигателя от коробки передач и плавного их соединения при переключении скоростей.

На большинстве современных автомобилей данный элемент размещается между коробкой передач и двигателем внутреннего сгорания.

Устройство сцепления автомобиля

По своей конструкции данная деталь представляет собой целую систему, состоящую из следующих элементов:

  1. Маховик. На него вырабатывается веськрутящий момент мотора. К маховику подсоединяется корзина. Это одна из наиболее стойких к нагрузкам деталь.
  2. Нажимной и ведомый диск сцепления. Данные детали тесно взаимосвязаны между собой. Нажимной диск сцепления может как соприкасаться, так и отпускаться от ведомого в зависимости от конкретного положения педали в салоне автомобиля.
  3. Вилка выключения. Данная деталь при нажатии педали разжимает диски.
  1. Первичный вал КПП. Это элемент, на который передается крутящий момент через сцепление автомобиля от ДВС.

Для чего нужен данный узел?

Как известно, двигатель вращается постоянно, а вот колеса – нет. И чтобы при каждой новой остановке автомобиля не приходилось глушить мотор, на коробке следует выключать ту или иную передачу, то есть путем нажатия на педаль сцепления активировать «нейтралку». При последующем движении данный узел способен снова совместить вращающийся двигатель и неподвижную КПП, плавно соединяя валы между собой. Благодаря этому происходит мягкое трогание автомобиля с места.

«Сухое» сцепление

Схема сцепления автомобиля практически всегда одна и та же (картер сцепления; подшипник выключения сцепления; втулка опорная вала вилки выключения сцепления; вилка выключения сцепления; нажимная пружина; ведомый диск; маховик; нажимной диск; кожух сцепления; первичный вал коробки передач; трос; педаль сцепления; муфта подшипника выключения сцепления; пластина, соединяющая кожух сцепления с нажимным диском; пружина демпфера; ступица ведомого диска). Однако этот узел имеет свои особенности. Некоторые производители оснащают машины разными типами узлов. Один из самых популярных на данный момент вариантов – фрикционный. При таком типе сцепления процесс передачи усилий крутящего момента осуществляются благодарясилам трения. Последние воздействуют на поверхностях соприкосновения ведомой и ведущей части. То есть передача усилий происходит напрямую между диском ДВС и КПП машины. Также данный тип сцепления называется «сухим». Особенно часто он устанавливается на полноприводные джипы.

«Мокрый» тип

Существует и так называемый мокрый тип сцепления. Чем он отличается от первого варианта? В нем имеется гидротрасформаторное масло между двумя дисками. Также на «мокром» узле нет такого жесткого сцепления между ведомым и ведущим диском.

По сравнению со своими аналогами он имеет целый ряд преимуществ. Среди них необходимо отметить хорошую защиту автомобиля от перегревов, а также высокую надежность работы механизмов. Однако есть у «мокрого» элемента и свои недостатки. Главный его минус – высокая стоимость, поэтому на большинстве бюджетных автомобилей такая система не используется.

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника.Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.
