Стробоскоп представляет собой устройство для воспроизведения коротких повторяющихся вспышек света. Обычно применяется на дискотеках, концертах, в качестве светодинамической установки. В этой статье я расскажу, как сделать стробоскоп своими руками для наблюдения впечатляющих стробоскопических эффектов.
Если освещать быстрые периодические процессы стробоскопом, то можно наблюдать так называемый стробоскопический эффект, эта зрительная иллюзия, возникающая, когда частота вспышек света приближается к частоте периодического процесса. Для примера можно осветить стробоскопом лопасти вращающегося вентилятора, при совпадении частоты вспышек света с частотой вращения вентилятора, нам будет казаться, что лопасти неподвижны или вращаются очень медленно. Это происходит из-за того, что лопасти вентилятора делают один полный оборот между двумя вспышками света, и мы всегда видим одно и то же положение лопастей в пространстве.
Стробоскопический эффект может возникнуть во время съемки видео, при совпадении частоты съемки кадров видеокамеры и частоты периодического процесса.
В результате чего, на отснятом видеоролике можно увидеть неподвижное колесо движущегося автомобиля, или неподвижные лопасти летящего вертолета.
Еще одно полезное применение стробоскопа – это настройка угла опережения зажигания в двигателях внутреннего сгорания. Для этого вспышки света, синхронизируют с высоковольтным разрядом в свече зажигания, при этом благодаря стробоскопическому эффекту можно наблюдать метку на вращающемся маховике коленчатого вала двигателя.
Как правило, в стробоскопах применяются импульсные газоразрядные лампы, способные выдать большой световой поток, для создания ярких вспышек, так как вспышки имеют малую длительность. В настоящее время можно приобрести дешевые и достаточно яркие светодиодные матрицы. Я приобрел в Китае матрицу на 100Вт (ссылка в конце статьи), на основе которой буду собирать светодиодный стробоскоп.
Напряжение питания матрицы составляет 30-34В, ток потребления 3А. Для подключения матрицы я также приобрел в Китае повышающий преобразователь мощностью 150Вт (ссылка в конце статьи).
Минимальное входное напряжение 10В, на плате имеется подстроечный резистор, с помощью которого можно регулировать выходное напряжение, я установил напряжение на уровне 34В.
Схема стробоскопа своими руками
Для получения коротких вспышек света нужен генератор импульсов, я разработал его на основе микроконтроллере PIC12F675. Программа написана на ассемблере, скачать можно в конце статьи. Ниже представлена схема стробоскопа своими руками:
В схеме имеется два переменных резисторам R2, R3, для регулировки частоты и длительности импульсов соответственно. Полевой транзистор VT2 коммутирует светодиодную матрицу. Частота регулируется от 28 до 100 Гц, длительность от 50 до 500 мкс, этих пределов достаточно для наблюдения стробоскопических эффектов. При увеличении длительности импульсов, общая картина эффекта смазывается, из-за того что объект значительно смещается за время вспышки. Для качественного наблюдения эффектов, нужно уменьшать длительность импульсов, но при этом будет падать освещенность.

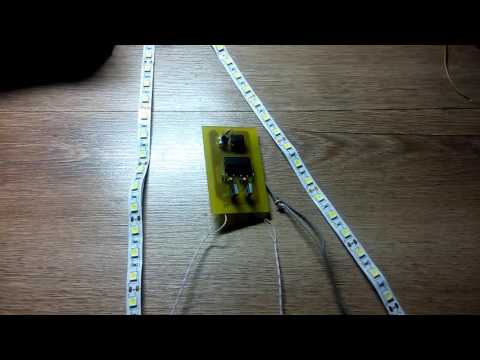

Генератор собран на односторонней печатной плате, все элементы стробоскопа закреплены на текстолитовой пластине. Светодиод прикреплен к прямоугольной алюминиевой пластине, которая выступает в качестве радиатора. Мощность, выделяемая на матрице во время работы стробоскопа невелика, так как импульсы имеют малую длительность. Для питания стробоскопа я использовал блок питания на 12В и 2А, максимальный ток потребления составил 0,4А.
В качестве генератора также можно использовать готовый модуль, который можно приобрести в Китае (ссылка в конце статьи). Модуль имеет ЖК-дисплей, отображающий параметры сигнала, и кнопки, с помощью которых можно регулировать частоту импульсов и коэффициент заполнения в процентах. Для частоты 50 Гц минимальная длительность импульса составит 200 мкс (коэфф. заполнения 1%), для 100 Гц соответственно 100мкс (коэфф. заполнения 1%), что в принципе достаточно для наблюдения стробоскопических эффектов.
С помощью стробоскопа собранного своими руками я наблюдал эффект остановки лопастей вентилятора, о чем писал выше.
Кроме этого, можно зажать в патроне дрели табличку с надписью, и также наблюдать ее остановку или медленное вращение.
Еще один интересный стробоскопический эффект – это левитация воды. Для его наблюдения я дополнительно приобрел в Китае электромагнитный насос высокого давления от кофемашины, мощностью 56 Вт (ссылка в конце статьи). Питается насос переменным напряжением 220В. Главной особенностью насоса является то, что он перекачивает воду отдельными порциями с частотой сети 50 Гц. Если направить свет стробоскопа на падающую струю воды от насоса, то можно увидеть висящие в воздухе капли воды, просто невероятное зрелище. Регулируя частоту вспышек можно добиться плавного движения капель вниз или вверх, при этом капли возвращаются обратно в насос, как будто перемещаются назад во времени.
Также с помощью стробоскопа можно увидеть колебания диффузора динамической головки. Для этого я взял низкочастотный динамик 35гдн-1-8 и подал на него переменное напряжение 7В от обычного понижающего трансформатора.
При этом диффузор колеблется с частотой сети 50 Гц.
Комплектующие для сборки стробоскопа:
Повышающий модуль 150 Вт
Светодиодная матрица 100 Вт
Электромагнитный насос 56 Вт
Электромагнитный насос 16 Вт
Модуль генератора ШИМ
Левитация капель воды
Ниже представлена обновленная схема стробоскопа для наблюдения эффекта левитации капель воды, с возможностью регулировки оборотов насоса:
Прошивка
Мембранный насос
Обновленная печатная плата в формате Sprint Layout 6
Как сделать простой стробоскоп на лампе ИФК-120 своими руками (схема и сборка устройства).
« ЭлектроХоббиВесьма полезной штукой является такое устройство как стробоскоп. Оно позволяет создавать яркие вспышки света, повторяющиеся с определенной периодичностью. Стробоскопы широко используют на дискотеках, различных развлекательных мероприятия, устанавливаются на рекламных вывесках (для привлечения внимания) и т.д. Для более серьёзных дел и задач лучше купить готовый стробоскоп, хотя стоимость его относительно немалая. Если же данное устройство планируется использовать для личных, развлекательных, непрофессиональных целей, то его можно собрать своими руками. В этой статье я предлагаю простую схему стробоскопа, который создает достаточно яркие вспышки, состоящий из простых, мало стоящих деталей. Да и сама сборка не займёт много времени.
Теперь давайте разберём данную электрическую схему стробоскопа, который собирается своими руками. Итак, всё начинается с питания 220 вольт переменного тока. Сама лампа вспышка нуждается в постоянном токе. Из переменного тока сделать постоянный нам помогает выпрямительный диод VD1, стоящий в самом начале схемы.
В изначальном варианте схемы (что можно найти в интернете, книгах) в схему ставят диод старого типа Д226Б (его ток 0,3 ампера и обратное напряжение 600 вольт). Как показала практика лучше всё же данный диод поставить по мощнее с прямым током не менее 3 А. Подойдёт к примеру 1n5405 или 1n5406 (токи 3 ампера).
После диода VD1 стоит резистор R1 ограничивающий силу тока в основной цепи схемы. Его мощность должна быть достаточно большой. Хорошо подойдёт на его место сопротивление типа ПЭВ с мощностью 25 ватт. В схеме величина этого резистора указана 100 ом. При данном сопротивлении яркость вспышки стробоскопа будет максимальной (12 Вт), но в тоже время при высокой частоте мерцаний сама лампа будет достаточно сильно нагреваться. Если слишком большая мощность вспышек не нужна, то сопротивление резистора R1 можно увеличить (от 100 ом до 1к), при этом будет уменьшаться яркость вспышек, зато снизится нагрев лампы и сопротивления R1.
Далее в схеме стоит конденсатор электролит с ёмкостью 50 мкф и напряжением более 250 вольт.
Его задача накапливать электрический заряд (постоянного тока) для последующего разряда через лампу вспышку (ИФК-120). От величины его ёмкости зависит интенсивность световых вспышек. Ёмкость в 50 мкф является оптимальной. Можно ставить от 20 до 100 мкф. Но, стоит учитывать, что чем больше сила вспышки, тем сильнее будет нагреваться лампа и резистор R1. Следовательно в этом случае необходимо предусмотреть охлаждение (обдув лампы вспышки потоком воздуха, идущим от дополнительного вентилятора, что можно установить рядом).
Для того, чтобы лампа вспыхнула на её основные электроды должно быть приложено напряжение более 1000 вольт. У нас в схеме такого напряжение нет. Зато имеется на лампе вспышке ИФК-120 третий электрод, стартовый. Для запуска лампы через него требуется уже напряжение величиной около 190 вольт. После лампы ИФК-120 на схеме (по правую сторону) находится часть, которая и создает периодические стартовые импульсы, что подаются на третий электрод лампы. Эта часть схемы содержит два резистора R2 и R3 (переменный).
Они ограничивают силу постоянного тока, что заряжает конденсатор C2 (пленочного типа). Крутя ручку резистора R3 можно задавать нужную частоту вспышек лампы. К конденсатору C2 подсоединен динистор VD2. Он выполняет роль ключа, который при определенной величине напряжения на нём резко из закрытого состояния переходит в открытое, пропуская через себя заряд, накопленный конденсатором C2.
Этот заряд протекает через первичную катушку трансформатора. В результате образуется электромагнитное поле вокруг катушек и это индуцирует напряжение большей величины на вторичной катушке трансформатора. Этого импульса повышенного напряжения вполне хватает чтобы лампа вспыхнула. После чего динистор VD2 опять закрывается, а конденсатор C2 снова начинает заряжаться для следующей цикла своего разряда. Таким образом создаются периодические яркие вспышки данным стробоскопом.
Катушка мотается на ферритовом стержне. Подойдёт любой феррит. Проще взять небольшой кусок, длинной где-то 3 см, отколов его от круглого ферритового стержня, взятого со старых радиоприёмников.
На этот кусок феррита наматывается первичная обмотка, содержащая 12 витков медного провода диаметром от 0,3 до 0,6 мм. Делается изоляционная прослойка, отделяющая первичную обмотку трансформатора от вторичной. Подойдёт обычный скотч. Далее наматываем вторичную обмотку, которая содержит около 600 витков провода диаметром около 0,1 мм. Какой именно стороной подключать обмотки не имеет значения.
Видео по этой теме:
P.S. Работоспособность данного стробоскопа проверена, функционирует нормально. Если у вас нет возможности найти резистор R1 предлагаемого типа, то его можно сделать и самому из нихромовой проволоки. Нужно взять подходящий радиатор (по размерам, где-то в два, три спичечных коробка) на него намотать изоляционный, термоустойчивый слой (отлично подойдет лента из стекловолокна), ну а уже сверху намотать нихромовую проволоку нужного сопротивления (100-1000 ом).
Я сам так делал, когда собирал свой первый стробоскоп по этой схеме.
Как сделать любой свет стробоскопом, используя всего два транзистора
Вы здесь: Главная / Декоративное освещение (Дивали, Рождество) / Как сделать любой свет стробоскопом, используя всего два транзистора on by Swagatam 141 комментариев
Если вы считаете стробоскопы очень интересными, но разочарованы тем фактом, что эти замечательные световые эффекты могут быть получены только с помощью сложной ксеноновой трубки, то, вероятно, вы сильно ошибаетесь.
Любой свет можно сделать стробоскопом, если у вас есть соответствующая схема управления, способная управлять различными осветительными устройствами для создания желаемого эффекта стробоскопа.
Настоящая статья показывает, как такую базовую схему, как мультивибратор, можно модифицировать различными способами и сделать совместимой с обычными лампами накаливания, лазерами, светодиодами для получения впечатляющих световых импульсов.
Проблесковый маячок можно использовать для предупреждения, научного анализа или в качестве развлекательного устройства, независимо от того, что может быть применено, эффекты просто ослепительны. На самом деле можно сделать любой источник света стробоскопом с помощью соответствующей схемы управления. Объясняется схемами.
Свет, когда его заставляют мигать или мигать, действительно выглядит довольно привлекательно, и именно поэтому они используются во многих местах в качестве предупреждающего устройства или для украшения.
Однако стробоскоп, в частности, также может считаться мигающим светом, но он однозначно отличается от обычных световых сигнализаторов. В отличие от них в стробоскопическом свете схема включения/выключения настолько оптимизирована, что производит резкие ослепляющие импульсные вспышки света.
Нет сомнения, почему они чаще всего используются в сочетании с быстрой музыкой для повышения настроения на вечеринке.
В настоящее время зеленые лазеры широко используются в качестве стробирующих устройств в залах для вечеринок и на собраниях и стали фаворитами среди нового поколения.
Будь то светодиоды, лазеры или обычная лампа накаливания, все они могут мигать или, вернее, стробировать с помощью электронной схемы, способной производить требуемое импульсное переключение в подключенном элементе освещения.
Здесь мы увидим, как мы можем сделать любой свет стробоскопом, используя простую электронную схему.
Следующий раздел познакомит вас с деталями схемы. Давайте рассмотрим это.
Пульсация любого света для создания эффекта стробоскопа
В одной из моих предыдущих статей мы наткнулись на симпатичную маленькую схему, способную создавать интересные стробоскопические эффекты с помощью нескольких подключенных светодиодов.
Но эта схема подходит только для управления маломощными светодиодами и поэтому не может применяться для освещения больших площадей и помещений.
Предлагаемая схема позволяет управлять не только светодиодами, но и мощными осветительными средствами, такими как лампы накаливания, лазеры, КЛЛ и т.д.
На первой диаграмме показана простейшая форма схемы мультивибратора с использованием транзисторов в качестве основных активных компонентов.
Подключенные светодиоды можно настроить на стробоскоп, соответствующим образом отрегулировав два потенциометра VR1 и VR2.
ОБНОВЛЕНИЕ:
В этой статье я объяснил несколько схем стробоскопов на транзисторах, однако показанная ниже конструкция является самой простой и протестирована мной. Таким образом, вы можете начать с этого дизайна и настроить его в соответствии со своими предпочтениями и вкусами.
Примечание. Горшок на 10 000 показан неправильно. Замените его на банк на 100 000. .Приведенная выше схема является основой для всех последующих схем с некоторыми соответствующими изменениями и дополнениями.
Использование лампы-фонарика в качестве стробоскопа
Например, если вы хотите с ее помощью освещать и пульсировать маленькой лампочкой фонарика, вам просто нужно выполнить простые изменения, как показано на второй схеме.
Здесь, добавив силовой PNP-транзистор и запустив его через коллектор T2, можно легко заставить лампу факела стробировать.
Конечно, оптимальный эффект достигается только при правильной настройке двух потенциометров.
Как уже говорилось в предыдущем разделе, в настоящее время очень популярны зеленые лазерные указки; на приведенной диаграмме показан простой метод преобразования вышеуказанной схемы в пульсирующий зеленый стробоскопический свет лазерной указки.
Здесь стабилитрон вместе с транзистором работает как цепь постоянного напряжения, гарантируя, что на лазерную указку никогда не подается напряжение, превышающее ее максимальное номинальное значение.
Это также гарантирует, что ток лазера никогда не превысит номинальное значение.
Этот стабилитрон и транзистор функционируют как источник постоянного напряжения, а также непрямой источник постоянного тока для лазера.
Использование лампы переменного тока 220 В или 120 В в качестве стробоскопа
На следующей схеме показано, как сетевую лампу переменного тока можно использовать в качестве источника стробоскопического света с помощью приведенной выше схемы.
Здесь симистор образует основной коммутирующий компонент, получающий необходимые стробирующие импульсы от коллектора T2.
Таким образом, мы видим, что с помощью приведенных выше схем становится очень легко сделать любой свет стробоскопом, просто выполнив соответствующие модификации в простой схеме на основе транзистора, как объяснено в приведенных выше примерах.
Список деталей
- R1, R4, R5 = 680 Ом,
- R2, R3 = 10K
- VR1, VR2 = 100K POT
- T1, T2 = BC547,
- T3, T4 = BC57777777777777777777777777777777777777987,
- ,
- , T1, T2 = BC547,
- , T4 = BC577777777777777777777777,
- ,
- T1, T2 = BC547,
- , T4 = BC57777777777777777777777,
- . C2 = 10 мкФ/25 В
- Симистор = BT136
- Светодиоды = по выбору
Police Strobe Light Circuit
For the slow astable use the following parts:
- R1, R4 = 680 Ω
- R2, R3 = 18K
- C1 = 100 μF
- C2 = 100 μF
- T1, T2 = BC547
Для быстрого использования следующих частей
- R1, R4 = 680 Ом
- R2, R3 = 10K
- PRESET = 100K
- C1 = 47 мкл
- C2 = 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47.
, T2 = BC547
Светодиодный стробоскоп мощностью 36 Вт с регулируемым током
Эта схема светодиодного стробоскопа мощностью 36 Вт с функцией контроля тока была заказана одним из преданных читателей сайта, г-ном Рохитом.
Идею дизайна можно узнать из следующего объяснения:
Я пытаюсь сделать светодиодный стробоскоп с быстрой вспышкой наподобие тех, которые используют операторы для фотосъемки. Я видел на вашем веб-сайте несколько схем, касающихся светодиодов, таких как драйвер постоянного тока, питание светодиодов высокой мощности, светодиодный стробоскоп. Однако я думаю, что мое приложение представляет собой комбинацию этих проектов.
Итак, что я хочу сделать, это запитать светодиоды мощностью 18 или 36 Вт для вспышки в 1 микросекунду и мне нужен драйвер постоянного тока, чтобы каждая вспышка имела одинаковую интенсивность.
Я надеюсь услышать от вас скоро. Не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы, по электронной почте или позвоните мне для дальнейшего обсуждения
Полная электрическая схема для мощного светодиодного стробоскопа мощностью 36 Вт с функцией управления током представлена на следующем изображении:
Список деталей
- Все резисторы на 1/4 Вт 5%, если не указано иное
- 1K = 4nos
- 330 ohms = 1no
- 56K = 1no
- 100k preset = 1no
- RX = as given in the diagram
- Capacitors
- 10uF/25V Electrolytic = 2nos
- Transistors
- BC547 = 2 шт.
- TIP142 = 1 шт.
- 2N2222 = 1 шт.
О компании Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!
Транзисторы и таймер 555 Конструкция светодиодной стробоскопической схемы на ИС
Нет ничего более увлекательного, чем наблюдать, как электрическая цепь включает и выключает светодиод. Создать световой стробоскоп несложно, если использовать подходящую схему привода. В любом магазине DIY найдется то, что вам нужно. В этой статье основное внимание уделяется двум простым способам сборки стробоскопа своими руками, таким как метод на основе транзистора и метод на основе таймера IC 555. В этой статье вы сможете изучить множество вариантов контроллеров стробоскопов.
Кроме того, в этой статье представлены самодельные стробоскопические контроллеры в зависимости от их энергопотребления, такие как самодельный стробоскопический контроллер с питанием от переменного напряжения, самодельные стробоскопические контроллеры с питанием от постоянного напряжения. Тем не менее, большинство цепей работают при напряжении 12 В (схемы стробоскопов на 12 В)
- 1. Транзисторный метод
- 2. Таймер IC 555, метод
Вы попали на правильный сайт, если хотите узнать больше о стробоскопах своими руками и о том, как они работают.
Введение
Стробоскопическое устройство создает стробоскопические эффекты. Проще говоря, светодиодный стробоскоп излучает интенсивные вспышки света. Он создает устойчивую, мощную вспышку света. Синие и красные фары на полицейской машине — отличная иллюстрация стробоскопа.
Проблесковые огни полезны в качестве инструмента самообороны в дополнение к освещению. В настоящее время они играют значительную роль в фонарях.
Типичные источники света для стробоскопических комплектов включают светодиоды, галогенные лампы и ксеноновые лампы-вспышки. Кроме того, они являются стандартным механизмом мигания в клубах и на вечеринках. Стробы имеют быстрое время перезарядки и диапазон выходной мощности для полной вспышки от 100 до 1000 Вт. Прежде всего, специальное осветительное оборудование излучает быструю вспышку светодиодного стробоскопа, создающего стробоскопические эффекты. Они также используются в промышленных, коммерческих и медицинских целях.
Термины «стробоскопическая вспышка» и «стробоскопический свет» часто неправильно понимаются любителями электроники. Не менее привлекательна стробоскопическая вспышка света. В результате они служат нескольким целям в качестве развлекательного оборудования. Однако энергия вспышки является ключевым различием между стробированием и вспышкой. Однако вспыхивает стробоскоп, и манера вспышки, несомненно, различна.
Кроме того, используются более мощные и очень короткие импульсы света, стробоскопы.
В то же время у стробоскопа есть импульсный свет. В отличие от мигания, двойная вспышка стробоскопа предназначена для создания резких мигающих световых вспышек (2 x 20 мс в секунду). Хотя у вспышек явно короткая продолжительность вспышки по сравнению со стробоскопами, они также имеют более длительное время перезарядки и менее точную цветопередачу.
Метод 1: на основе транзисторов
Электронный компонент, известный как транзистор, может использоваться в цепях для усиления или переключения электрических импульсов или мощности, что позволяет создавать широкий спектр электронных устройств. Два PN-диода, соединенные встречно-параллельно, образуют транзистор. Он имеет выводы эмиттера, базы и коллектора в качестве трех выводов. Фундаментальный принцип транзистора заключается в том, что он позволяет вам изменять интенсивность гораздо меньшего тока, протекающего через второй канал, для регулирования тока, протекающего через один канал.
Транзистор является компонентом усиления.
Он присутствует в ценных предметах, таких как слуховые аппараты, одно из первых устройств, которые люди использовали до появления транзисторов. Слуховые аппараты используют небольшой микрофон для улавливания шумов из окружающей среды и преобразования их в различные электрические токи. Кроме того, микрофоны встроены в транзистор, который усиливает крошечный громкоговоритель, так что вы можете слышать улучшенную версию звуков вокруг вас.
Кроме того, транзисторы служат переключателями. Крошечный электрический ток может вызвать протекание значительно более значительного тока через одну из частей транзистора и наоборот.
Все компьютерные чипы работают одинаково. Например, микросхема памяти состоит из сотен транзисторов, каждый из которых может быть включен или выключен по отдельности. У каждого транзистора есть два возможных состояния, что позволяет ему независимо хранить целые числа 0 и 1. С миллиардами транзисторов и таким же количеством символов и цифр чип может хранить много нулей и единиц.
В этой статье представлены несколько конструкций схем в зависимости от компонентов.
- 1. Простой контроллер стробоскопа, сделанный своими руками
- 2. Контроллер стробоскопа для лампы накаливания своими руками
- 3. Контроллер стробоскопа для лазера своими руками
- 4. Контроллер стробоскопа для лампы переменного тока своими руками
Все эти цепи прошли тестирование нашими модераторами цепей, чтобы убедиться в их работоспособности. Таким образом, пользователи могут выбрать любую схему и начать строить по своему вкусу.
Простой контроллер стробоскопа, сделанный своими руками
Список компонентов:
- 1. 330 Ом x 1
- 2. Предустановка 100 000 (POT) x 1
- 3. 1 кОм x 2
- 4. 56 кОм x 1
- 5. 10 мкФ x 2
- 6. BC547 x 2
- 7. Светодиоды x 2
Как и в схеме 1, в схеме используется напряжение постоянного тока 12 В. Следовательно, эта схема представляет собой схему стробоскопа на 12 В.
Контур 1
Предустановка 100k может изменить частоту освещения, переключившись на соответствующее сопротивление. Схема стробоскопа на 12В может быть дополнительно модифицирована следующим образом.
Цепь 2
Список компонентов:
- 1. 680 Ом x 2
- 2. 10K x 2
- 3. Предустановка 100K x 2
- 4. BC547 x 2
- 5. 10 мкФ/25 В x 2
- 6. Светодиоды x 2
Самодельный контроллер стробоскопа для лампы накаливания
Здесь в качестве источника света используется лампа фонарика, как показано на схеме ниже. Здесь заметны небольшие изменения в схеме стробоскопа 12v.
Список компонентов:
- 1. 680 Ом x 3
- 2. 10K x 2
- 3. Предустановка 100K x 2
- 4. BC547 x 2
- 5.
СОВЕТ127 - 6. 10 мкФ/25 В x 2
- 7. Лампа фонарика (мотоцикл)
В этой схеме стробоскопа на 12 В используется PNP-транзистор TB122. Это упрощает процесс стробоскопа. Тем не менее, пресеты 100k необходимо соответствующим образом настроить для достижения лучших результатов.
Контроллер стробоскопа для лазера, сделанный своими руками
Небольшая модификация приведенной выше схемы стробоскопа на 12 В позволяет использовать лазерный свет вместо светодиодов или мотоциклетных ламп, как показано в схеме 4. :
- 1. 680 Ом x 3
- 2. 10K x 2
- 3. Предустановка 100K x 2
- 4. BC547 x 2
- 5. СОВЕТ122
- 6. 10 мкФ/25 В x 2
- 7. Лазерный диод
- 8. Стабилитрон (Напряжение стабилитрона не должно быть больше напряжения лазерного луча)
Лазерные фонари очень популярны в последнее время. Большинство проектов DIY, как правило, включают в свои проекты хотя бы один лазерный луч. Вышеприведенная схема демонстрирует простой способ использования лазера в качестве стробоскопа своими руками. В нескольких модификациях можно отчетливо заметить. Диод Зенера можно использовать в зависимости от спецификации максимального напряжения лазера. Значение стабилитрона можно найти в паспорте лазерного диода. Причиной использования стабилитрона является защита лазерного диода. Стабилитрон гарантирует, что через него проходит правильный ток, поэтому он не будет получать слишком много света, чтобы причинить какой-либо вред. Стабилитрон работает, обеспечивая постоянный ток и постоянное напряжение.
Самодельный контроллер стробоскопа для лампы переменного тока
Основное различие между переменным и постоянным напряжением заключается в том, что полярность волны переменного напряжения меняется со временем и всегда остается неизменной в постоянном напряжении. Все вышеперечисленные схемы рассчитаны на использование постоянного напряжения. Следующая схема показывает, как использовать лампу переменного тока в качестве стробоскопа своими руками.
Цепь 5
Список компонентов:
- 1. 680 Ом x 3
- 2. 10K x 2
- 3. Предустановка 100K x 2
- 4. BC547 x 2
- 5. 10 мкФ/25 В x 2
- 6. Лампа переменного тока (230 В / 120 В)
- 7. Триак = BT136
Метод 2: на основе 555 Ttimer IC
В этом разделе статьи мы представляем два самодельных контроллера стробоскопов с использованием 555 IC таймера.
- 1. Контроллер стробоскопа с одним светодиодом
- 2. Контроллер стробоскопа Police Light
Модель 555 представляет собой нестабильный мультивибратор в этой цепи светодиодного стробоскопа высокой интенсивности.
На выходе он будет обеспечивать прямоугольные импульсы, которые являются постоянными. Светодиод будет включаться и выключаться этими импульсами. Изменяя потенциометр, подключенный к цепи, мы можем изменить скорость, с которой мигает светодиод. Это время зависит от рабочего цикла прямоугольной волны. Несколько приложений используют 555 IC, некоторые из них следующие.
- В самолетах, чтобы показать свое присутствие.
- В полицейских автомобилях и машинах скорой помощи.
- В развлекательных целях.
Кроме того, из-за простоты установки и обращения, таймер 555 можно использовать во многих проектах DIY.
Самодельный контроллер стробоскопа с одним светодиодом
В этом разделе статьи представлен простой, но эффективный метод использования микросхемы 555 для разработки самодельных контроллеров стробоскопа.
Цепь 6
Список компонентов:
- 1. Аккумуляторная батарея 12 В или источник питания постоянного тока
- 2.
Таймер IC 555 - 3. Питающие провода 12 В
- 4. Макет
- 5. Переменный резистор 100 кОм (1 МОм)
- 6. Керамический конденсатор (0,1 мкФ, 0,01 мкФ)
- 7. Белый светодиод высокой мощности размера Т-1 ¾
- 8. Резистор 10 кОм, 10 Ом/1 Вт (10 кОм)
Вышеупомянутые компоненты необходимы для самодельного контроллера стробоскопа, использующего микросхему таймера 555. Таймер IC 555 размещен с несколькими переменными и постоянными резисторами, как показано на схеме стробоскопа 12 В. Эта схема стробоскопа на 12 В питается от источника питания постоянного тока на 12 В. Если вы используете внешний источник питания, установите напряжение на 12 вольт. Соединители питающих проводов также необходимы для подключения отдельного резистора и конденсатора к таймеру 555. Соединение схемы можно объяснить следующим образом. Сначала подключите положительную клемму источника питания, в данном случае источника питания постоянного тока 12 В, к контактам 4 и 8 таймера IC 555.
Объяснение работы микросхемы таймера 555
В этой конструкции микросхема таймера 555 будет работать как нестабильный мультивибратор. На выходе он будет непрерывно создавать прямоугольные импульсы. Анод и катод — это две клеммы белого светодиода мощностью 1 Вт.
Продолжительность этих волн, которые включают и выключают светодиод, определяется рабочим циклом прямоугольной волны. Регулируя ручку потенциометра, мы можем изменить частоту мигания светодиода. Используйте светодиодный радиатор со светодиодом, если вы хотите, чтобы эта схема работала непрерывно.
Самодельный контроллер стробоскопа полицейского фонаря
Цепь 7
Мы использовали две идентичные нестабильные схемы, настроенные на разные частоты, чтобы создать эту схему мигающего светодиода в стиле полицейского стробоскопа. Поскольку первая микросхема таймера 555 имеет большой конденсатор, переключение выхода занимает больше времени. Выход переключается очень быстро второй микросхемой таймера 555, так как она имеет меньший конденсатор. При наличии положительного напряжения на аноде и отрицательного напряжения на катоде загорается первая группа светодиодов (красные светодиоды). Этот сценарий возникает, когда выходы первой и второй ИС таймера 555 включены одновременно.
При одновременном выключении выходов первой и второй ИМС таймера 555 происходит описанный выше сценарий. Следовательно, только первая группа светодиодов имеет шанс загореться, когда включен выход первых 555 таймеров IC. Они мигают с частотой, с которой вторая микросхема таймера 555 переключает выход. Подобно тому, как только вторая группа светодиодов имеет шанс загореться, когда первая микросхема таймера 555 переключает выход, и они мигают с той же частотой, что и вторая микросхема таймера 555. Этот цикл можно повторять бесконечно, чтобы обеспечить заметный эффект светодиодных мигалок, напоминающий мигалки полицейских машин. Конструкция контроллера стробоскопа своими руками показана на схеме 7.
Заключение
