Стойки кузова

При разработке автомобильного конструкции кузова инженеры обращают внимание на массу факторов, которые в дальнейшем определяют аэродинамические качества автомобиля и его аварийную устойчивость. Кузов крепится к раме автомобиля. Если проводить аналогии с человеческим телом, то стойки кузова можно сравнить с позвоночником.

Для чего нужны стойки кузова

Наверняка многим приходилось видеть автомобили после ДТП. Порой их сворачивает так сильно, что сложно опознать в этой куче металлолома транспортное средство. Однако, нельзя не заметить, что в зависимости от удара, кузов равномерно начинает разворачивать в ту или иную сторону — это заслуга стоек. Если бы их не было, то кузов при столкновении сжался бы как спущенный мяч.

В зависимости от типа кузова автомобиля меняется количество стоек и форма каждой из них.   Изначально доминировали автомобили разборной конструкции, каждая стойка являлась отдельным элементом. Но с развитием автомобилестроения количество деталей постоянно сокращается. Например, боковина кузова Audi A8 состоит из 8 частей, в то время как боковина Audi A2 выполнена как цельная деталь.

В конструкции классического седана можно выделить задние, средние и передние стойки, каждая из которых выполняет несколько функций.

Конструкция стоек:

— наружная часть;

— накладка;

Наружная часть имеет форму балки, накладка повторяет форму наружной части, но имеет отверстия и приваривается к отбортовке наружного профиля. Нижняя часть стойки соединяется с порогом кузова, а верхняя – с крышей.

Виды стоек и их особенности

Средняя стойка является элементом кузова, состояние которой напрямую влияет на состояние дверей автомобиля и его крыши. При деформации стойки смещаются оси дверей и происходит деформация крыши.

Именно средняя стойка страдает больше всего при боковом ударе. Если стойка повреждена незначительно, то ее можно отремонтировать, в противном случае осуществляется замена.

Белой вороной среди автомобилей является Ford S-Max, на котором средние стойки отсутствуют. Инженеры компании Ford приняли такое решение для установки сдвижных дверей, которые изготавливаются из высокопрочной стали. В результате получается минивэн с шириной дверного проема около полутора метров. По словам инженеров, средние стойки интегрированы в двери.

Передняя стойка кузова является элементом, препятствующим деформации кузова при лобовом столкновении. Нижняя часть стойки соединяется с крышей автомобиля, нижняя – с порогом. Для повышения прочности используют усилители и накладки.

Задняя стойка кузова меняет форму чаще остальных. В зависимости от типа кузова задняя стойка может отличаться по длине и по способу крепления. Самая распространенная форма задней стойки – изгиб Хофмайтера.

Впервые изогнутая форма для задних стоек была применена для автомобилей BMW в 1961 году. Такая форма применяется для задних стоек и несет функциональную нагрузку – укрепление задней стойки крыши, что позволяет получить приемлемую прочность и сохранить внешнюю легкость конструкции.

Как стойки могут обеспечить безопасность

Основная задача конструкторов – придание стойкам оптимальной ударной механической прочности. Определяющим фактором для достижения необходимых характеристик является прочность соединения поперечной балки крыши и порогов со стойками автомобиля. Этот механический узел должен обеспечивать передачу усилий не менее 2 тонн. Кроме того, внимание уделяется материалам, из которых изготавливаются стойки и укрепляющие элементы. Если с материалом производители разобрались достаточно давно, то соединение этих элементов до сих пор подвергается изменениям.

Обеспечение безопасности достигается путем использования высокопрочных материалов и систем укрепления конструкции. Используется листовая сталь, которая обладает высоким пределом упругости и подкладки, которые укрепляют сварные швы и снимают часть усилий при ударе. Стойки автомобиля полые внутри, что позволяет поглощать энергию при столкновении. Наличие 3 пар стоек кузова автомобиля позволяет выдерживать серьезные столкновения, обеспечивая безопасность водителя и пассажиров.

Чем может быть вызвано повреждение стоек

Кроме лобового столкновения существует масса других факторов, которые могут привести к повреждению стоек кузова. Стойки, являясь конструктивным элементом кузова, страдают аналогичными болячками. Ежедневно кузов принимает нагрузки от веса водителя и пассажиров, что приводит к постепенной деформации, усугубляет ее езда по неровной дороге. Также стойки губит некорректная работа подвески автомобиля и коррозия, которая неизбежна для любого автомобиля. В среднем срок службы кузова, соответственно стоек, составляет 10-15 лет. Для того, чтобы стойки сохраняли свою функциональность, нужно следить за общим состоянием автомобиля и выбирать скоростной режим в зависимости от качества дорожного покрытия.  В случае аварии стойки необходимо восстановить или заменить.

blamper.ru

Конструкция несущего кузова автомобиля

При­вет­ствую Вас на бло­ге Kuzov.info!

В этой ста­тье пого­во­рим о несу­щем кузо­ве авто­мо­би­ля, о исто­рии появ­ле­ния, его харак­те­ри­сти­ках и устрой­стве.

Несу­щий кузов при­шёл на сме­ну рам­ной кон­струк­ции авто­мо­би­ля. Гру­бо гово­ря, он объ­еди­ня­ет раму и кузов в одно целое и име­ет допол­ни­тель­ные уси­ле­ния в необ­хо­ди­мых местах. Раму заме­ща­ют про­доль­ные (лон­же­ро­ны) и попе­реч­ные сило­вые эле­мен­ты.

Неко­то­рые авто­мо­би­ли, такие как гру­зо­ви­ки и неко­то­рые вне­до­рож­ни­ки, по-преж­не­му име­ют рам­ную кон­струк­цию.

Несу­щий кузов име­ет похо­жий прин­цип и дизайн, кото­рый года­ми исполь­зо­вал­ся в авиа­стро­е­нии ещё до появ­ле­ния его в авто­мо­би­лях.

История появления несущей конструкции кузова

Пер­вая попыт­ка созда­ния несу­ще­го кузо­ва была пред­при­ня­та в 1922 году. Был создан авто­мо­биль Lancia Lambda. Он был без кры­ши и по кон­струк­ции боль­ше напо­ми­нал раму с встро­ен­ны­ми боко­вы­ми эле­мен­та­ми. Клю­че­вую роль в раз­ви­тии несу­ще­го кузо­ва съи­гра­ла аме­ри­кан­ская ком­па­ния Budd Company, кото­рая снаб­ди­ла обо­ру­до­ва­ни­ем для прес­сов­ки листо­вой ста­ли авто­про­из­во­ди­те­лей  Dodge, Ford, Buick и Citroën. В 1930-ом году инже­нер из Австрии  Joseph Ledwinka сов­мест­но с ком­па­ни­ей Budd создал про­то­тип несу­ще­го кузо­ва, кото­рый сра­зу запа­тен­то­вал.

Несу­щий кузов авто­мо­би­ля Citroen Traction Avant

Ком­па­ния Citroen выпу­сти­ла пер­вый авто­мо­биль с несу­щим кузо­вом Citroen Traction Avant. Этот авто­мо­биль имел пол­но­цен­ный несу­щий кузов со все­ми сило­вы­ми эле­мен­та­ми, кото­рые при­ме­ня­ют­ся на совре­мен­ных авто­мо­би­лях. Как и при изго­тов­ле­нии совре­мен­ных несу­щих кузо­вов, для соеди­не­ния эле­мен­тов кузо­ва была при­ме­не­на кон­такт­ная свар­ка. Мас­со­вая про­дук­ция его была нача­та в 1934 году. В даль­ней­шем, такая кон­струк­ция кузо­ва посте­пен­но ста­ла заме­щать тра­ди­ци­он­ную рам­ную кон­струк­цию.

Характеристики несущего кузова

Кон­струк­ция кузо­ва сде­ла­на из ком­би­на­ции прес­со­ван­ных листо­вых пане­лей раз­ных форм, соеди­нён­ных в еди­ную кон­струк­цию при помо­щи точеч­ной кон­такт­ной свар­ки. Кузов полу­ча­ет­ся отно­си­тель­но лёг­ким и очень проч­ным.

Такой тип кон­струк­ции часто срав­ни­ва­ют со скор­лу­пой яйца. Если пытать­ся раз­да­вить яйцо, при­ла­гая уси­лие про­доль­но, с про­ти­во­по­лож­ных кон­цов, то это будет сде­лать не про­сто. Так полу­ча­ет­ся из-за того, что вся сила не кон­цен­три­ру­ет­ся в одном месте, а рас­се­и­ва­ет­ся по всей скор­лу­пе. Подоб­ным обра­зом функ­ци­о­ни­ру­ет несу­щий кузов. В рам­ных авто­мо­би­лях, кото­рые были до появ­ле­ния несу­щих кузо­вов, рама при­ни­ма­ла на себя все нагруз­ки, а кузов обес­пе­чи­вал толь­ко функ­ци­о­наль­ные нуж­ды. В несу­щем же кузо­ве сило­вые эле­мен­ты явля­ют­ся частью кузо­ва, кото­рый, в свою оче­редь, состо­ит из мно­же­ства пане­лей, при­ва­рен­ных друг к дру­гу и обра­зу­ю­щих еди­ную кон­струк­цию. Даже вкле­ен­ные стёк­ла авто­мо­би­ля (лобо­вое и зад­нее) вли­я­ют на общую жёст­кость. Таким обра­зом, нагруз­ка рас­пре­де­ля­ет­ся по все­му кузо­ву.

Бла­го­да­ря отсут­ствию рамы, авто­про­из­во­ди­те­ли полу­чи­ли воз­мож­ность делать авто­мо­би­ли более ком­пакт­ным и лёг­ки­ми, а так­же появи­лась боль­шая сво­бо­да в дизайне.

Недо­стат­ка­ми несу­ще­го кузо­ва мож­но счи­тать шум и виб­ра­цию, кото­рая боль­ше пере­да­ёт­ся на кузов, чем на рам­ном авто­мо­би­ле. В совре­мен­ных авто­мо­би­лях эта про­бле­ма реша­ет­ся бла­го­да­ря при­ме­не­нию шумо-виб­ро изо­ли­ру­ю­щих мате­ри­а­лов.

В несу­щих кузо­вах исполь­зу­ет­ся доста­точ­но тон­кий листо­вой металл, проч­ность кото­ро­го уве­ли­че­на бла­го­да­ря штам­по­ва­нию. Сило­вые эле­мен­ты сде­ла­ны из высо­ко­проч­ной ста­ли. В таких типах кузо­вов ржав­чи­на может вли­ять на струк­тур­ную жёст­кость кузо­ва и на без­опас­ность. Поэто­му анти­кор­ро­зи­он­ная защи­та, в осо­бен­но­сти струк­тур­ных эле­мен­тов, очень важ­на.

Несу­щий кузов даёт пре­иму­ще­ство более низ­ко­го цен­тра тяже­сти авто­мо­би­ля, уве­ли­чи­ва­ет­ся эко­но­мия и рей­тинг без­опас­но­сти. Бла­го­да­ря более низ­ко­му цен­тру тяже­сти улуч­ша­ет­ся устой­чи­вость и управ­ля­е­мость и умень­ша­ет­ся веро­ят­ность пере­во­ро­та авто­мо­би­ля.

Неод­но­крат­но про­во­ди­лись краш-тесты с авто­мо­би­ля­ми, име­ю­щи­ми рам­ную кон­струк­цию и авто­мо­би­ля­ми с несу­щим кузо­вом. Авто­мо­би­ли с несу­щим кузо­вом пока­зы­ва­ют луч­шую без­опас­ность при фрон­таль­ном столк­но­ве­нии и при пере­во­ро­те, но немно­го худ­шую без­опас­ность при боко­вых столк­но­ве­ни­ях.

Рас­смот­рим кон­струк­цию несу­ще­го кузо­ва, раз­де­лив её на три части: перед­нюю, цен­траль­ную и зад­нюю.

Конструкция передней части кузова

  • Глав­ны­ми сило­вы­ми эле­мен­та­ми перед­ней части несу­ще­го кузо­ва явля­ют­ся лон­же­ро­ны. Это про­доль­ные полые эле­мен­ты, кре­пя­щи­е­ся бли­же к низу перед­ней части кузо­ва. Они явля­ют­ся самы­ми проч­ны­ми эле­мен­та­ми несу­ще­го кузо­ва авто­мо­би­ля. Они изго­тав­ли­ва­ют­ся из высо­ко­проч­ной ста­ли. Лон­же­ро­ны кре­пят­ся частич­но к щиту мотор­но­го отсе­ка и частич­но к низу перед­них брыз­го­ви­ков кузо­ва. Лон­же­ро­ны име­ют зоны запла­ни­ро­ван­но­го смя­тия при ава­ри­ях, что­бы гасить энер­гию при фрон­таль­ном уда­ре.
  • Фар­ту­ки (брыз­го­ви­ки) перед­них кры­льев явля­ют­ся внут­рен­ни­ми пане­ля­ми, кото­рые рас­по­ла­га­ют­ся вокруг коле­са и защи­ща­ют от гря­зи. Они частич­но при­ва­ре­ны к лон­же­ро­нам. Брыз­го­ви­ки так­же добав­ля­ют струк­тур­ной жёст­ко­сти кузо­ву.
  • Верх­нее уси­ле­ние брыз­го­ви­ка явля­ет­ся струк­тур­ным эле­мен­том перед­ней части кузо­ва. На него при­кру­чи­ва­ют­ся перед­ние кры­лья.
  • Чаш­ки кузо­ва – это уси­лен­ные эле­мен­ты кузо­ва, кото­рые удер­жи­ва­ют верх­нюю часть сто­ек под­вес­ки. Они сфор­ми­ро­ва­ны как часть брыз­го­ви­ков кузо­ва.
  • Рам­ка ради­а­то­ра (под­держ­ка ради­а­то­ра, под­ка­пот­ная рам­ка) – это струк­тур­ный эле­мент, рас­по­ло­жен­ный в перед­ней части кузо­ва и удер­жи­ва­ет ради­а­тор систе­мы охла­жде­ния, замок капо­та и дру­гие смеж­ные эле­мен­ты авто­мо­би­ля. Рам­ка ради­а­то­ра кре­пит­ся к лон­же­ро­нам и брыз­го­ви­кам. Она при­да­ёт жёст­кость перед­ней части кузо­ва, как попе­реч­ный струк­тур­ный эле­мент.
  • Щит мотор­но­го отсе­ка (или перед­няя пере­го­род­ка) – это панель, деля­щая перед­нюю сек­цию кузо­ва и цен­траль­ную сек­цию сало­на. Щит мотор­но­го отсе­ка помо­га­ет защи­тить води­те­ля и пас­са­жи­ров при воз­ник­но­ве­нии пожа­ра в мотор­ном отсе­ки. За щитом идёт сило­вая кон­струк­ция, защи­ща­ю­щая води­те­ля и пас­са­жи­ров в момент ава­рии.
  • Перед­ние кры­лья рас­по­ла­га­ют­ся рядом с перед­ни­ми дверь­ми и дохо­дят до перед­не­го бам­пе­ра. Они закры­ва­ют перед­нюю под­вес­ку, и брыз­го­ви­ки перед­ней части кузо­ва. На совре­мен­ных маши­нах кры­лья, обыч­но, при­кру­чи­ва­ют­ся к кузо­ву бол­та­ми.
  • Уси­ли­тель бам­пе­ра при­кру­чи­ва­ет­ся к перед­ней части лон­же­ро­нов и пред­на­зна­чен для гаше­ния уда­ра при ава­рии.

Центральная часть несущего кузова

  • Дни­ще явля­ет­ся глав­ной струк­тур­ной сек­ци­ей ниж­ней части сало­на кузо­ва. Часто, дни­ще штам­пу­ет­ся как одна боль­шая цель­ная панель. С ниж­ней сто­ро­ны дни­ща кузо­ва про­хо­дят про­доль­ные и попе­реч­ные сило­вые эле­мен­ты. Места креп­ле­ния сиде­ний уси­ле­ны и так­же при­да­ют жёст­кость дни­щу.

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при ава­рии.

  • Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при пере­во­ро­те.
  • Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стек­ла.
  • Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти кор­ро­зии.
  • Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для дни­ща.
  • Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стек­лом.
  • Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седа­нах).
  • Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшив­ку.

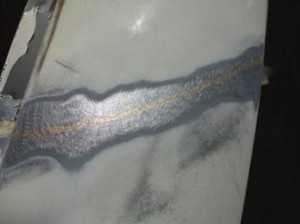

  • Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но кор­ро­зии.

Задняя часть кузова

  • Зад­ние лон­же­ро­ны явля­ют­ся сило­вы­ми про­доль­ны­ми эле­мен­та­ми зад­ней части кузо­ва. Они изго­тав­ли­ва­ют­ся из высо­ко­проч­ной ста­ли. Они удер­жи­ва­ют пол багаж­ни­ка и при­ни­ма­ют на себя всю нагруз­ку при пере­воз­ке бага­жа.

Панель пола багаж­ни­ка с поло­стью для запас­но­го коле­са

  • Пол багаж­ни­ка пред­став­ля­ет собой штам­по­ван­ный лист, кото­рые часто име­ет вогну­тую фор­му и обра­зу­ет место под запас­ное коле­со. Пол при­ва­рен к зад­ним лон­же­ро­нам, зад­ним брыз­го­ви­кам (или аркам) и зад­ней пане­ли кузо­ва.
  • Зад­ние кры­лья пред­став­ля­ют собой несъём­ные пане­ли, при­ва­рен­ные к кузо­ву и явля­ют­ся частью струк­ту­ры зад­ней части кузо­ва.
  • Зад­ние чаш­ки кузо­ва удер­жи­ва­ют верх­нюю часть зад­них сто­ек.
  • Зад­ние арки кузо­ва кре­пят­ся к зад­ним кры­льям.

 Зоны запланированного сжатия (смятия)

Это зоны кузо­ва, проч­ность кото­рых спе­ци­аль­но ослаб­ле­на при изго­тов­ле­нии авто­мо­би­ля. Это сде­ла­но, что­бы, сжи­ма­ясь в этих местах, эле­мен­ты кузо­ва гаси­ли энер­гию уда­ра. Зоны запла­ни­ро­ван­но­го смя­тия обес­пе­чи­ва­ют опре­де­лён­ный кон­троль вто­ро­сте­пен­ных повре­жде­ний и уве­ли­чи­ва­ют без­опас­ность води­те­ля и пас­са­жи­ров. Эле­мен­ты кузо­ва с таки­ми ослаб­лен­ны­ми зона­ми сми­на­ют­ся более пред­ска­зу­е­мо, чем без них. Перед­ние и зад­ние лон­же­ро­ны име­ют зоны запла­ни­ро­ван­но­го сжа­тия, в кото­рых они сги­на­ют­ся при ава­рии, гася энер­гию уда­ра. Капот, так­же, име­ет такие зоны.

Несу­щий кузов так спро­ек­ти­ро­ван, что перед­няя и зад­няя часть сми­на­ет­ся отно­си­тель­но лег­ко, в то вре­мя как сред­няя часть, где нахо­дит­ся води­тель с пас­са­жи­ра­ми, оста­ёт­ся целым.

Типы стали в конструкции несущего кузова

Сталь по-преж­не­му самый часто исполь­зу­е­мый мате­ри­ал при изго­тов­ле­нии раз­лич­ных видов транс­пор­та. При изго­тов­ле­нии сило­вых эле­мен­тов несу­ще­го кузо­ва при­ме­ня­ет­ся высо­ко­проч­ная сталь, высо­ко­проч­ная низ­ко­ле­ги­ро­ван­ная сталь и сверх­проч­ная сталь. Пре­дел проч­но­сти такой ста­ли в 2–4 раза боль­ше обыч­ной, низ­ко­уг­ле­ро­ди­стой ста­ли. Штам­по­ва­ние ещё боль­ше уси­ли­ва­ет проч­ность пане­лей. При­ме­не­ние высо­ко­проч­ной ста­ли, поз­во­ли­ло авто­про­из­во­ди­те­лям умень­шить тол­щи­ну листо­во­го метал­ла при изго­тов­ле­нии струк­тур­ных эле­мен­тов без ухуд­ше­ния проч­но­сти кузо­ва.

На неко­то­рых совре­мен­ных авто­мо­би­лях струк­тур­ные эле­мен­ты кузо­ва могут быть сде­ла­ны, из ком­би­на­ции раз­ных типов ста­ли. Лазе­ром сва­ри­ва­ет­ся сталь раз­ной тол­щи­ны и проч­но­сти. Полу­ча­ет­ся одна цель­ная панель.

Пенный наполнитель внутри закрытых конструкций несущего кузова

Рас­по­ло­же­ние пен­но­го напол­ни­те­ля внут­ри закры­тых кон­струк­ций кузо­ва может варьи­ро­вать­ся у раз­ных авто­мо­би­лей. Пена может рас­по­ла­гать­ся в поро­гах, стой­ках кузо­ва, лон­же­ро­нах. Пен­ный напол­ни­тель исполь­зу­ет­ся для умень­ше­ния шума, виб­ра­ции и уве­ли­че­ния проч­но­сти кузо­ва.

Неже­ла­тель­но сва­ри­вать пане­ли рядом с местом, где рас­по­ло­жен пен­ный напол­ни­тель. Если есть такая необ­хо­ди­мость, то напол­ни­тель нуж­но сна­ча­ла уда­лить, а потом вос­ста­но­вить по завер­ше­нию ремон­та.

Пен­ный напол­ни­тель не пла­вит­ся и не горит, если резать «бол­гар­кой» часть кузо­ва рядом с ним.

Для заме­ны спе­ци­аль­но­го пен­но­го напол­ни­те­ля не реко­мен­ду­ет­ся исполь­зо­вать стро­и­тель­ную пену.

Ремонт несущего кузова

Авто­мо­биль с несу­щим кузо­вом, в отли­чие от рам­ной кон­струк­ции, тре­бу­ет дру­гой под­ход к ремон­ту.

Так как кузов пред­став­ля­ет собой вза­и­мо­свя­зан­ную кон­струк­цию, то, часто, допол­ни­тель­но к основ­но­му, он  полу­ча­ет вто­ро­сте­пен­ные повре­жде­ния. Это нуж­но все­гда учи­ты­вать при осмот­ре перед ремон­том.

Поде­лить­ся “Кон­струк­ция несу­ще­го кузо­ва авто­мо­би­ля”

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Общее устройство кузова автомобиля. Применяемые материалы

Несущий кузов, характерный для большинства легковых автомобилей, содержит полые элементы, изготовленные из листовой стали, на которых устанавливаются и крепятся сваркой кузовные панели. В зависимости от типа автомобиля, около 5000 сварных точек должны быть выполнены вдоль сварочных фланцев общей длиной 120…200 м. Ширина сварочного фланца составляет 10-18 мм. Другие части (передние крылья, двери, капот, крышка багажника) крепятся к опорным конструкциям кузова на болтах или с помощью точечной сварки. Существуют также каркасные и скелетные типы конструкций кузовов.

В качестве материала для кузовов применяется тонколистовая сталь. Наиболее преобладающая толщина 0,75…1 мм, однако, отдельные части кузова могут иметь толщину от 0,6 до 3,0 мм.

Для изготовления высоконапряженных конструктивных элементов применяется высокопрочная низколегированная листовая сталь. Некоторые детали кузова, например, бампера, молдинги, люки, спойлеры, решетки радиаторов, облицовки надколесных ниш, колпаки и др. могут  изготавливаться из пластмасс.

Общая конструкция кузова легкового автомобиля показана на рисунке.

Рис. Кузов легкового автомобиля:
1  – подоконная балка; 2 – передняя балка крыши; 3 – лонжерон крыши; 4 – задняя балка крыши; 5 – задняя стойка кузова; 6 – задняя панель; 7 – пол в задней части кузова; 8 – задний лонжерон; 9 – средняя стойка кузова; 10 – поперечина под задним сиденьем; 11 – передняя стойка; 12 – поперечина под сиденьем водителя; 13 – порог; 14 – надколесная ниша; 15 – поперечная балка опор двигателя; 16 – передний лонжерон; 17 – поперечина передняя; 18 — поперечина радиатора

Для защиты кузова от коррозии при изготовлении кузова применяются следующие меры:

  • снижение до минимума фланцевых соединений, острых кромок и углов
  • устранение зон, где могут скапливаться пыль и влага
  • выполнение отверстий для предварительной антикоррозионной обработки и обработки методом электрофореза
  • обеспечение доступности к элементам кузова для ввода ингибиторов коррозии
  • обеспечение вентиляции полых элементов
  • предотвращение проникновения пыли и влаги в скрытые полости
  • выполнение дренажных отверстий
  • снижение до минимума зон, подвергаю­щихся воздействию ударов камней
  • покрытие нижней части кузова и тех частей кузова, которые в наибольшей степени подвержены коррозии (двери и силовые элементы в передней части автомобиля) специальными защитными средствами

Для снижения массы кузова, при сохранении его прочности, в современных автомобилях применяют высокопрочную сталь, доля которой в верхней и нижней частях кузова составляет  50…60%. Применение высокопрочной листовой стали позволяет снизить массу применяемых деталей кузова на 25%.

Стальной листовой материал современных автомобилей подвергается электролитиче­скому или термическому цинкованию. Соединение отдельных деталей кузова производится с помощью лазерной сварки, обеспечивающей абсолютно гладкие швы.

Фланцы, подверженные активному коррозион­ному воздействию, обрабатываются специальными пастами (поливинилхлорид или эпоксидная смола) в зоне расположения точечных швов.

Перспективным направлением в развитии автомобильных кузовов является применение алюминия и в 2005 году масса алюминиевых деталей на один автомобиль в Европе составляет 130 кг. Среди новых материалов, активно завоевывающих автомобилестроение, следует назвать пеноалюминий  – чрезвычайно легкий, жесткий, с высоким энергопоглощением при столкновении. Металлические пенистые структуры обладают и высокими характеристиками, обеспечивающими шумоизоляцию и термостойкость, однако стоимость деталей из такого материала выше, чем у стальных, примерно на 20%.

Разработан новый материал «AAS» трехслойной структуры, способной кардинально изменить конструкцию кузова и снизить его массу до 50%.

В конструкции концептуальных автомобилей компаний «Ауди» и «Даймлер-Бенц» использованы каркасы из прессованных алюминиевых профилей. Масса кузова модели «Ауди А8» за счет этого снижена до 810 кг.

Структура передней части современных легковых автомобилей  разработана таким образом, чтобы в случае легкого ДТП (скорость до 15 км/ч) необходимо было менять только поперечину бампера 5 и прикрепленные к ней поглотители энергии деформации 1. Если повреждения структуры автомобиля более значительны, тогда может возникнуть необходимость замены лонжеронов, для этого также следует отвернуть болтовое соединение. Все значительные повреждения в передней части автомобиля могут быть устранены только сваркой соответствующих оригинальных деталей.

Рис. Нижняя часть легкового автомобиля Audi:
1 – поглотитель энергии; 2 – лонжерон 1; 3 – лонжерон 2; 4 – болтовое соединение; 5 – поперечина бампера

Большой интерес представляет новый пластиковый материал под маркой «Fibropur». В его структуре – полиуретан и натуральные волокна (лен и сизаль в равных пропорциях). Детали из такого пластика отличаются легкостью, жесткостью, ударной вязкостью и меньшей стоимостью в сравнении с полиуретаном.

Замены металлических узлов и деталей на пластиковые позволили уменьшить стоимость их производства. В результате уже на нынешнем этапе создаются условия для снижения себестоимости автомобиля на 20 … 30%.

В настоящее время 48% всех пластмассовых деталей в легковом автомобиле приходятся на долю внутренней отделки кузова. Однако пластмассы применяются и в других агрегатах автомобилей – например, самоклеящиеся листовые материалы для повышения жесткости и прочности кузова из тонких стальных листов, оконные стекла из поликарбоната, которые на 40% легче, всасывающие патрубки из полиамида на двигателях.

В последнее время производители транспортных средств все большее внимание обращают на химические способы соединения узлов и деталей автомобиля. Так, компания «Крайслер» разрабатывает концептуальный автомобиль (CCV) с кузовом из термопластов, соединенный с рамой специальным клеем.

Стекла кузовов легковых автомобилей выполняют многослойными с высокой теплоотражающей способностью. Такие стекла эффективно защищают от теплового воздействия извне, причем теплоотражающая способность никак не сказывается на их прозрачности. Они уменьшают интенсивность ультрафиолетовых лучей и обладают шумоизолирующими свойствами. Для этого в многослойной структуре стекла предусмотрены защитная и отражающая прослойки. Многослойная конструкция травмобезопасна, потому что между слоями стекла находится защитная пленка, предотвращающая образование осколков.

Производители автомобилей большое внимание уделяют травмобезопасным конструкциям кузова, которые описаны в разделе  «Системы пассивной безопасности».
