Схема обтяжки головки блока двс 4hj1: Момент Затяжки Болтов Гбц Перкинс

Содержание

болтов головки блока цилиндров, клапанной крышки, форсунок и т.д.

Головка блока цилиндров обеспечивает герметичность камеры сгорания двигателя и является основой для механизмов ГРМ. За время эксплуатации на неё воздействуют высокие температуры, постоянные вибрации, что вкупе с неправильно затянутыми болтами может привести к растрескиванию металла корпуса, прогоранию и деформации прокладки, разгерметизации камеры сгорания. Избежать этого можно, если правильно затянуть крепежи ГБЦ.

Важность правильной затяжки крепежей ГБЦ

Автомобили, произведённые до 2011 года, требуют регулярной подтяжки болтов головки блока цилиндров. Модели машин, выпущенные после 2010 года, обладают двигателями иной конструкции, из-за чего им не требуется проведение такого типа работ. Несмотря на это, проблема затяжки болтов особенно актуальна для владельцев ВАЗ 2106 и ВАЗ 2107, которые должны проходить ежегодный технический осмотр.

Накопление влаги в местах соприкосновения болтов со временем приводит к необходимости затяжки креплений в блоке цилиндров. При этом основной причиной этого становятся протечки моторного масла: постепенное его протекание из корпуса ДВС приводит к проблемам в работе цилиндров и постепенному выходу их из строя.

Смазочная жидкость может протекать по разным причинам, среди которых числятся:

  • Деформация металла головки блока цилиндров, что является следствием короткого замыкания в электрической сети авто или перегревом двигателя;

    Повреждения головки блока цилиндров — последствия перегрева двигателя

  • Разгерметизация прокладки блока ГБЦ. За время своей эксплуатации она потихоньку изнашивается и истирается, из-за чего приходится постоянно подтягивать болты. После прохождения каждой сотни тысяч километров определяется новый момент затяжки — либо своими руками, либо в автосервисе. Помимо этого, болты подтягиваются после установки новой ГБЦ.

    Повреждения прокладки ГБЦ и ее выход из строя

Простой сменой прокладки в таком случае ограничиться не получится: при неправильно выставленном усилении новая будут стираться с такой же скоростью, что и ранее.

Последствия неправильной затяжки креплений ГБЦ

Процесс затяжки креплений головки блока цилиндров требует точного соблюдения всех особенностей и правил. Довольно часто новички и неспециалисты допускают ошибки, последствием которых становятся дефекты ГБЦ или блока цилиндров:

  • Перетягивание болтов;
  • Попадание в резьбовые колодцы смазочной жидкости;
  • Крепления затягиваются в ошибочном порядке;
  • Работа ключом с неподходящей насадкой;
  • Попытка вкрутить болты неподходящей длины.

Без добавления смазочного средства вкрутить болт в резьбовой колодец, не очищенный от нагара, грязи и ржавчины, практически невозможно. Даже если затяжка будет выполнена, её момент не будет докручен до необходимой величины. Специалисты, работающие с двигателями автомобилей, наносят смазку только на болты, в то время как новички в силу неопытности и отсутствия знаний заливают масло непосредственно в колодец. Как результат — полный выход колодца из строя, его деформация, из-за чего приходится менять весь блок цилиндров или проводить его капитальный ремонт.

Расположение колодцев болтов ГБЦ

Затяжка болтов ГБЦ «на глазок», без использования динамометрического ключа, не приводит ни к чему хорошему: крепления либо перетягивают, либо недотягивают. В первом случае болты ломаются, из-за чего приходится отдавать в ремонт блок цилиндров. В большинстве случае головки болтов ГБЦ изготавливаются под наружный либо внутренний шестигранник, намного реже — под квадрат. Если грани насадки на ключ износились, во время затяжки её может провернуть вместе с гранями шляпки болта. Как результат — они будут стёрты, а сам метиз невозможно будет ни вкрутить, ни выкрутить.

Последствия неправильной затяжки резьбовых соединений — поломанные и вышедшие из строя болты

Лишнее напряжение в корпусе ГБЦ обычно фиксируется при несоблюдении порядка затяжки болтов. ГБЦ выполнена из алюминия, который практически не переносит высоких нагрузок, быстро деформируется и покрывается трещинами. Через них вытекают продукты сгорания топлива, что провоцирует потерю мощности и приёмистости двигателя, повышению его аппетитов и снижению рабочего ресурса.

Появление трещин грозит смешиванием охлаждающей жидкости и масла, что снижает смазывающие свойства последнего и приводит к быстрому износу всех деталей и узлов двигателя, находящихся в постоянном трении.

Растрескивание головки блока цилиндров из-за высокого напряжения

Особенности затяжки резьбовых соединений ГБЦ

Одним из актуальных вопросов, с которым сталкиваются многие автомобилисты, успевшие поэксплуатировать на своём веку отечественные автомобили, — необходимость проведения профилактической затяжки болтов ГБЦ после ремонта блока цилиндров или самого двигателя.

Современные модели силовых агрегатов не требуют проведения протяжки ГБЦ. В них головка крепится к блоку цилиндров при помощи так называемых пружинных болтов, или самозатягивающихся болтов. Их особенностью является то, что после проведения одной затяжки им не требуется дополнительная протяжка на всём сроке и эксплуатации. Проводить её для подобных креплений вовсе не стоит: она может деформировать их и вывести из строя.

Современные пружинные болты, не требуюшие постоянной подтяжки

Сегодня протяжка ГБЦ обязательна только для автомобилей ГАЗ, ВАЗ и Москвич, хотя несколько лет назад она была обязательным пунктом каждого ТО.

Правила проведения затяжки креплений

Соблюдение стандартных правил затяжки болтов головки должны соблюдаться для всех типов двигателей.

  • Обязательное соблюдение рекомендаций производителя по моменту силы и порядку затяжки;
  • Процедура осуществляется только при помощи динамометрического ключа, который должен быть в исправном состоянии. Использовать любые другие инструменты, в том числе и гаечный ключ, запрещено — момент силы должен полностью соответствовать нормам, а не подбираться «на глазок»;
  • Используемые болты должны быть в идеальном состоянии и отличаться высоким качеством. Старые крепежи использовать нельзя, так же как и обрезанные болты. Чистота и состояние резьбы проверяются непосредственно перед затяжкой. «Пружинные» болты повторно не вкручиваются, поскольку не дадут необходимого усилия, что поспособствует протеканию смазки из-под прокладки;
  • Болты типа TTY ни в коем случае не применяются для подтяжки ГБЦ. Такие крепежи используют на алюминиевых головках и затягиваются по градусу, а не по моменту силы. Подобные предупреждения обычно указаны производителем;
  • Прокладка ГБЦ должна иметь соответствующую спецификацию от производителя. В сопровождающей документации прописывается, какой именно момент силы затяжки подходит для данного вида детали. Такие параметры учитываются в первую очередь для того, чтобы величина силы затяжки прокладки и двигателя не разнились;
  • Заливать смазочную жидкость в «слепое» отверстие для крепления головки нужно аккуратно, не допуская переливаний — в противном случае болт не зайдёт на полную длину. Резьба болта, вкручиваемого в сквозное отверстие, смазывается перед процедурой пластичным герметиком.

Условия, при которых осуществляется протяжка болтов ГБЦ, сильно разнятся в зависимости от материала, из которого отлита головка: для чугуна двигатель должен быть прогрет до температуры в 80оС, для алюминия — быть полностью остывшим.

Необходимые инструменты

Затяжка резьбовых соединений головки осуществляется при помощи динамометрического ключа с набором насадок. Такие инструменты бывают трёх типов: щелчковые, стрелочные и электронные.

  • Щелчковый. Автомобилисты нередко именуют его трещоткой. Признаётся механиками автосервисов, весьма популярен у владельцев авто. Максимальная погрешность инструмента — 5%, что весьма неплохой показатель для домашней эксплуатации. Фиксирует усилия в диапазоне от 40 до 360 Нм. Профессиональные автослесарные трещотки обладают ещё меньшей погрешностью — около 3% — но при этом стоят в разы больше любительских;

    Трещотка — популярный полупрофессиональный динамо-ключ, широко используемый для затяжки болтов ГБЦ

  • Стрелочный. Дешёвый, простой в эксплуатации и конструкции и ненадёжный. Погрешность его измерений — 10% и более. Максимальное усилие — 280 Нм. Результаты его применения приходится буквально определят на глаз, что не есть хорошо. Можно использовать для несложных работ, не требующих особой точности, однако профессионалы инструментом его вовсе не признают;

    Стрелочный динамо-ключ — самый простой прибор для затягивания резьбовых соединений

  • Электронный. Самый надёжный и эффективный инструмент с минимальной погрешностью и диапазоном усилий от 20 до 350 Нм. Имеется цифровая шкала, звуковое и световое оповещение. В основном для профессионального использования, весьма дорогой.

    Профессиональный динамометрический ключ, обладающий максимальной точностью измерений

Щелчковый динамометрический ключ — оптимальный вариант для тех, кто любит покопаться в автомобиле и желает приобрести надёжный инструмент.

Динамометрический ключ своими руками

Изготовить динамо-ключ можно самостоятельно, если нет возможности приобрести подобный инструмент для личного пользования. Динамометр в самодельном ключе заменяют обычным безменом — пружинными весами. В большинстве случаев используется безмен на 20 килограмм и металлическую трубу длиной 50 см. Диаметр трубы подбирается исходя из размера ключа: он должен легко на неё надеваться. С одной стороны трубы проделывается несколько отверстий, в которые будет устанавливаться безмен. Весы крепят перпендикулярно трубе. Собранная в домашних условиях альтернатива динамометрическому ключу позволяет закручивать гайки и болты с усилием не более 100 Н/м.

Детали и приборы, необходимые для сборки динамо-ключа своими руками

Универсальность — основное преимущество самодельного динамо-ключа. Подобный инструмент легко надевается на любые ключи, шестигранники и воротники. Несмотря на его достоинства, он весьма неточен и ненадежён, поэтому лучше пользоваться качественными профессиональными аналогами.

Момент затяжки болтов ГБЦ

В случае со старыми автомобилями моментов затяжки креплений головки всего два, а вот на современных моделях их уже вдвое больше. Проводится подтяжка резьбовых соединений в тёплое время года при температуре окружающей среды более 20оС либо в теплом помещении в холодное время года.

Болты обязательно очищаются от грязи, смазки, нагара, особенно тщательно в случае, если потекла прокладка ГБЦ. Желательно после каждого этапа выжидать 10–20 минут — за это время металл должен вернуться в исходную форму и не деформироваться под нагрузками.

Момент затяжки резьбовых соединений указан в руководстве по эксплуатации к автомобилю. Узнать его можно у официальных дилеров марки или специалистов в автосервисе.

Ниже приведена таблица моментов, которые превышать во время процедуры нежелательно.

Таблица: стандартные моменты затяжки резьбовых соединений

Резьба Прочность болта
8.8 10.9 12.9
М6 10 Нм 13Нм 16Нм
М8 25Нм 33Нм 40Нм
М10 50Нм 66Нм 80Нм
М12 85Нм 110Нм 140Нм
М14 130Нм 180Нм 210Нм
М16 200Нм 280Нм 330Нм
М18 280Нм 380Нм 460Нм
М20 400Нм 540Нм 650Нм
М22 530Нм 740Нм 880Нм
М24 670Нм 940Нм 1130Нм
М27 1000Нм 1400Нм 1650Нм
М30 1330Нм 1800Нм 2200Нм
М33 1780Нм 2450Нм 3000Нм
М36 2300Нм 3200Нм 3850Нм
М39 3000Нм 4200Нм 5050Нм
М42 3700Нм 5200Нм 6250Нм

Порядок затяжки резьбовых соединений

Процедура затяжки болтов осуществляется в полном соответствии с требованиями производителя к определённому виду двигателя. Вся информация содержится в технической документации к автомобилю.

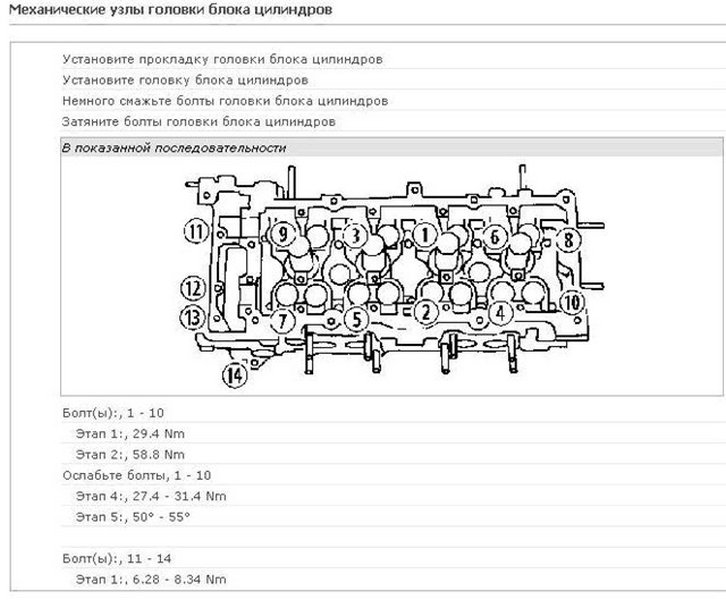

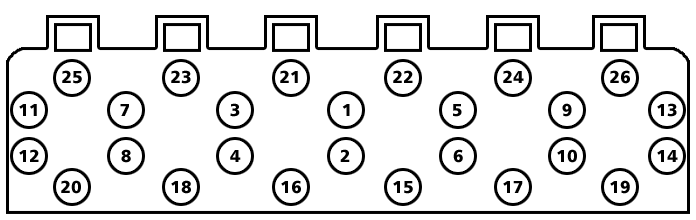

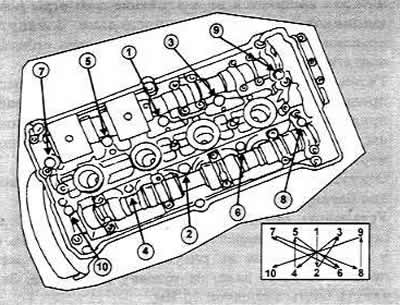

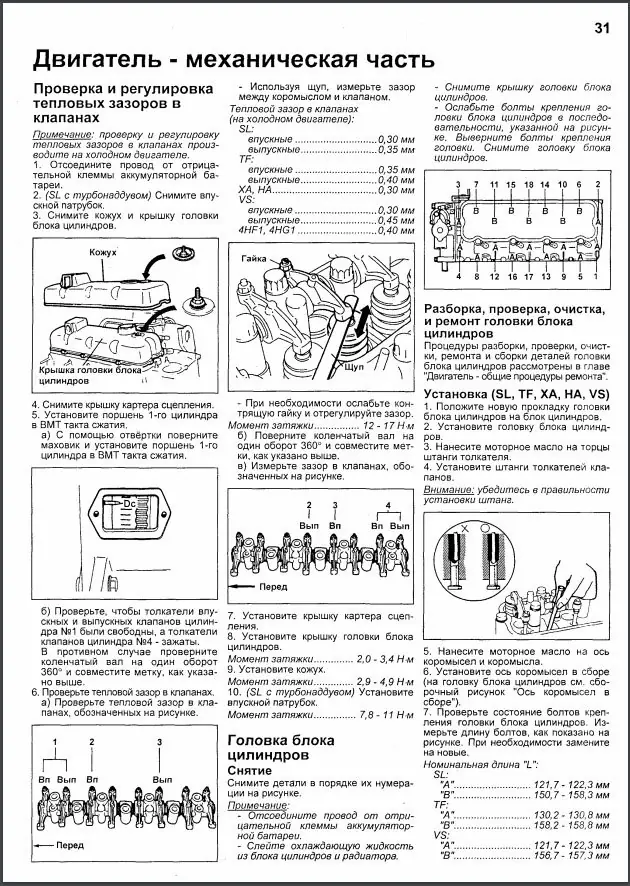

Правильный порядок затяжки болтов головки блока цилиндров

В случае с автомобилем ВАЗ 2107, к примеру, затяжка креплений ГБЦ осуществляется в два этапа:

  1. Предварительным моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) болты 1–10;
  2. Окончательным моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 30,67–39,1 Н*м (3,13–3,99 кгс*м) болт 11.

Работа с динамометрическим ключом

Динамо-ключ в начале работ устанавливается в так называемое нулевое положение — момент, в котором положение болта головки соответствует показаниям ключа. Показываемые инструментом измерения желательно где-нибудь записать.

Ключ аккуратно и осторожно вращается, при этом тщательно следят за его показаниями. Момент силы не меняется — резьбовое соединение слишком растянулось; резко изменился — необходимо сделать так, чтобы болт начал двигаться. Держатель растянут не до конца в том случае, если показания резко подскакивают. В последнем случае все работы осуществляются после того, как будет проведена стабилизация.

Затягивание болтов ГБЦ при помощи динамо-ключа

Болты подвергаются замене в том случае, если во время их замены момент силы начинает стремительно падать.

Затяжка резьбовых соединений ГБЦ видео:

Затягивание резьбовых соединений без использования динамо-ключа

Нередко автовладельцы задаются вопросом о том, как затянуть болты ГБЦ, не прибегая к использованию динамометрического ключа. Сделать это можно, причём данный способ весьма действенный на практике. Для его осуществления понадобятся:

  1. Двусторонний накидной либо рожково-накидной ключ. Как вариант — можно прибегнуть к сгибающимся отвёрткам, с одной стороны которых имеется отверстие или полость;
  2. Безмен (пружинные весы) с пределом в 20 килограмм.

После сбора необходимых инструментов необходимо высчитать момент затяжки — усилие, которое прикладывается к метровому рычагу. Если требуется затяжка гайки с моментом 2 кгс*м, то усилие будет равно 8 кг. После проведения всех расчётов на крепёж устанавливается ключ, к другому концу которого крепятся весы. Кольцо безмена тянется до тех пор, пока на шкале не отобразится необходимая величина момента.

Метод затяжки резьбовых соединений без динамометрического ключа очень прост и спасает в тех ситуациях, когда такого прибора нет под рукой или его приобретение слишком накладно.

Затяжка болтов ГБЦ без использования динамометрического ключа видео:

Какой из способов затяжки крепежей лучше?

Каждый из способов затягивания резьбовых соединений ГБЦ обладает своими плюсами и минусами. Использование динамометрического ключа позволяет добиться точных результатов без повреждения деталей и болтов, которые могут привести к выходу двигателя из строя. Второй метод — без динамо-ключа — широко используется в народе благодаря своей простоте, доступности и отсутствию необходимости приобретать дорогостоящий ключ.
Несмотря на то что профессиональные механики советуют прибегать только к первому способу, производители автомобилей в технических руководствах нередко советуют использовать комбинированный метод. Суть его заключается в том, что при моментах затяжки свыше 8–10 кг*м велика вероятность стопроцентной ошибки даже с использованием смазочных материалов, поэтому крепежи сперва затягивают динамо-ключом до указанных значений, а потом доворачивают по углу. На практике такой способ оказывается самым эффективным, поскольку болт докручивается до характерного щелчка, гарантирующего полное соблюдение момента силы.

Одной из важных частей двигателя является головка блока цилиндров. Правильная затяжка болтов, определение момента и порядок работ обеспечивают бесперебойную работу ГБЦ и силового агрегата автомобиля.

Оцените статью: Поделитесь с друзьями!

Головка Блока Цилиндров ГБЦ, Конструкция Устройства и Назначение Работы в Двигателе ДВС, Схема Составных Частей

Любой мотор имеет сложную структуру, каждый элемент которой необходим для выполнения определенной задачи. Один из таких элементов – головка блока цилиндра.

ГБЦ является главным узлом в любом автомобиле или мотоцикле. Устройство необходимо для того, чтобы контролировать в двигателе внутреннего сгорания вывод газов. По своей природе головка блока цилиндров является крышкой, закрывающей сам блок. Крышка гбц создаётся из алюминиевых сплавов, также она может быть изготовлена из чугуна. На производстве головку блока цилиндров подвергают процессу искусственного старения. Количество ГБЦ напрямую зависит от типа ДВС, если он V-образного типа, на каждый ряд используется отдельная головка.

Работа гбц очень сильно зависит от степени уплотненности головки с блоком цилиндров. Этим объясняется то, что верхняя часть этой детали немного уже, в сравнении с нижней. Уплотнительная прокладка располагается между головкой и самим блоком цилиндров.

Установка и фиксирование головки цилиндров осуществляется при помощи штифтов, которые предназначены для закрепления детали. Правильность монтажа сильно влияет на дальнейшую работу ГБЦ. Для каждого транспортного средства в инструкции указан свой регламент. По этой причине не стоит заимствовать схему монтажа головки с иномарки для машины отечественного производства. Не стоит забывать о том, что штифты имеют определенный порядок затяжки, вместе с этим указан требуемый момент закручивания. Для правильной установки головки блока цилиндра используется специальный инструмент – динамометрический ключ.

При установке и затяжке ГБЦ следует в первую очередь опираться на инструкцию по установке, а не грубую физическую силу. Если перетянуть головку цилиндра – возможно повреждение уплотнительной прокладки, масляного канала ГБЦ и других, не менее важных составляющих этой системы. Например, головка в цилиндрах может треснуть, измениться в размерах, от работы этого элемента зависит вся работа двигателя, и как следствие, транспортного средства в целом.

Особенности конструкции

Конструкция головки цилиндров не такая простая, какой кажется на первый взгляд. Ниже будут описаны все составляющие этой детали.

В настоящее время все элементы головки блока цилиндра изготавливаются из алюминиевых сплавов, раньше для этой же цели использовали легированный чугун. Некоторые транспортные средства до сих пор оснащены чугунной головкой цилиндров. Объясняется это тем, что чугун наиболее оправдан для очень высоких или очень низких температур. Алюминиевые сплавы наиболее подвержены деформации из-за перепада температур. Размеры ГБЦ во время работы двигателя изменяются из-за повышенной температуры.

ГБЦ состоит из следующих элементов.

  • Уплотнительная прокладка.
  • Газораспределительный механизм.
  • Корпус головки цилиндра, именно здесь находятся все механизма и патрубки системы охлаждения, масляные провода и камера сгорания.
  • Отсеки, в которые в последующем монтируются свечи зажигания.
  • Привод газораспределительного механизма.
  • Камера сгорания, где осуществляется процесс горения топлива.
  • Тут же находятся посадочные плоскости, которые дают возможность выпускать переработанные газы.

Следует рассказать более подробно о каждом из этих элементов. Клапаны ГБЦ находятся в 1 ряду, каждый из которых наклонён к цилиндрам на двадцать градусов. В автомобилях последнего поколения может использовать несколько другой принцип устройства ГБЦ, но в целом, все примерно одинаково.

Более подробно стоит рассказать об уплотнительной прокладке, основа который это армированный асбест. Изготовление этого элемента именно из такого материала объясняется высокими температурами во время работы двигателя внутреннего сгорания, также на прокладку оказывается большое давление. Прокладка из армированного асбеста в состоянии обеспечить герметичность всех каналов и систем мотора.

Если разобрать переднюю часть этого устройства, то можно увидеть, что здесь располагается привод газораспределительного механизма вместе с натяжителем цепи. Камеры сгорания имеют тесный контакт с блоком, по этой причине их обрабатывают механическим путём. Объёмы камер для сжатия несколько меньше, чем размеры поршней. Объясняется это тем, что во время работы ДВС, в момент поднятия поршней, такая конструкция даёт возможность воздушным смесям закручиваться. В итоге улучшается сам процесс сгорания топлива.

На левом участке головки цилиндра располагаются отверстия для свеч зажигания, здесь же монтируются системы для опоры рычага, опорные шайбы. Наверху ГБЦ имеется крышка, которая крепится к остальному корпусу при помощи болтов.

В ГБЦ присутствуют несъёмные элементы. Седла клапанов, которые необходимы для герметичности газораспределительного механизма, здесь же находятся направляющие втулки. Следует принять к сведению, что эти элементы монтировались при помощи прессовки. То есть заменить их в домашних условиях невозможно, потребуется обращаться в сервисный центр или использовать специальное оборудование.

Некоторые автовладельцы пытаются заняться ремонтным работами ГБЦ самостоятельно, однако делать этого не рекомендуется, в противном случае возможны негативные последствия.

  1. Головка цилиндра может измениться по форме, в итоге будет нарушена герметичность клапанов и камеры сгорания.
  2. Из-за неправильного нагрева, головка цилиндра станет непригодной к эксплуатации.
  3. Возможно образование трещин и микротрещин, исправная работа мотора с которыми станет невозможной.

Ремонтные работы несъёмных элементов в домашних условиях могут привести к тому, что придётся приобретать новую ГБЦ. Никто не говорит, что грамотный специалист не сможет отремонтировать одну из этих деталей, однако сделать это получается далеко не всегда.

Диагностика и ТО

Рано или поздно любому механизму в транспортном средстве потребуется диагностика и техническое обслуживание, ГБЦ не является каким-либо исключением из правил. В этом вопросе главная задача владельца транспортного средства периодически заниматься диагностикой тех элементов, которые чаще всего выходят из строя.

  • Клапаны и их сальники.
  • Уплотнительная прокладка.

Особое внимание следует уделить прокладке, если она износилась, рабочие жидкости могут смешиваться, что приведет к поломке двигателя. При попадании охладительной жидкости в рабочее масло, она будет бурлить. Со временем это приведет к невозможности запуска мотора. В этом случае главным сигналом будет датчик температуры, который покажет кипение ДВС. Оценить ситуацию можно также сняв свечи зажигания. Зачем необходимы ремонтные работы? Чаще всего демонтаж головки цилиндров избежать не удастся в следующих случаях.

  • Изменилась высота гбц.
  • Возникла потребность отпрессовать клапаны и седла.
  • Один или несколько клапанов перестали функционировать и нуждаются в замене.
  • Требуется шлифовка крышки.
  • Требуется заменить уплотнительную прокладку.
  • Необходимо избавиться от микротрещин.

Если понимать, к чему приведет каждый шаг, и иметь необходимые инструменты, можно заниматься ремонтными работами ГБЦ и в домашних условиях, однако даже самое высокотехнологичное оборудование в руках неопытного владельца не поможет исправить проблему.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Размеры прокладок ГБЦ и гильзо-поршневой группы Isuzu

При ремонте двигателей на грузовых автомобилях исузу, для подбора запасных частей важно знать размеры заменяемых прокладок ГБЦ, а так же маркировку и размеры гильзо-поршневой группы.

Мы собрали для вас подробную информацию, которая поможет правильно подобрать необходимые запасные части.

Рассмотрим всю линейку двигателей на грузовые автомобили Isuzu Российской сборки, такие как 4JJ1, 4HG1, 4HK1, 6HK1, применяемые на моделях N и F серии.

4HK1 и 4HG1

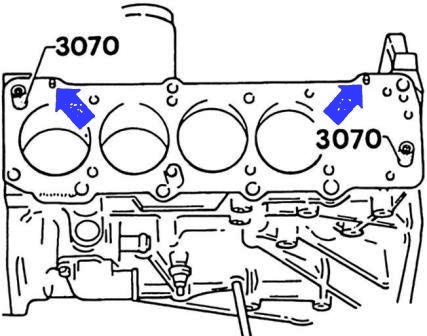

Для выбора размерности прокладки на двигателях 4HK1 нужно определить количество меток (отверстий) на прокладке, в месте указанном на рисунке под цифрой 1.
Отсутствие отверстий на прокладке ГБЦ соответствуют размеру 1.475, одно отверстие - размеру 1.525, а 2 отверстия - размеру 1.575.
Так же на рисунке приведены интервалы выступания поршня в мм. Выступание поршня "А" - 1.475, "B" - 1.525, "С" - 1,575.

Для определения размера гильзы на двигателях моделей 4HK1 и 4HG1 нужно обратить внимание на метки на самом блоке цилиндров (со стороны ТНВД). В местах указанных на рисунке напротив каждого из цилиндров на фрезерованных поверхностях блока выбиты цифры "1", "2" или "3".
Таким образом на двигателе 4HG1 метки с цифрой "1" соответствуют гильзе размера "1X", а метки с цифрами "2" и "3" - гильзе размера "3X".
На двигателе 4HK1 метки с цифрами "1" и "2" соответствуют размеру гильзы "1X", а метки с цифрой "3" - гильзе размера "3X".
Если считать метки на блоке двигателя не представляется возможным, то для определения размера гильзы используйте табличные интервалы размеров внешнего диаметра гильз и диаметра посадочного места под гильзу в блоке двигателя.


6HK1

Применимо для моделей FVR34

Размер гильз на двигателях модели 6HK1 определяется аналогичным способом как и на двигателе 4HK1. Табличные интервалы размеров внешнего диаметра гильз и диаметра посадочного места под гильзу в блоке двигателя совпадают с данными по двигателя 4HK1.

4JJ1

Для выбора размерности прокладки на двигателях 4JJ1  нужно определить количество меток (вырубок) на прокладке ГБЦ, в месте указанном на рисунке под №1. Так как ГБЦ накрывает и прокладку головки и прокладку картера шестерен ГРМ (на рисунке под №2), важно чтобы эти прокладки были одного размера, т.е. количество вырубок на прокладке ГБЦ = количеству вырубок на прокладке картера шестерен ГРМ.
Так же приводим табличные данные интервала выступания поршня в мм.


Подобрать запчасти

Для удобства подбора запасных частей, ниже приведем блок ссылок с необходимыми товарами в нашем магазине:

Перейдя по нужной ссылке вы можете воспользоваться системой фильтрации, и отсортировать список деталей по нужной вам модели автомобиля.
