Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Детали которые нужны для создания мини-холодильника:

  • Элемент Пельтье TEC1-12706 на 72 Ватта;
  • Листы пенопласта;
  • Кулер с радиатором для процессора;
  • Радиатор под размер элемента Пельтье;
  • Теплопроводный клей;
  • Двусторонний скотч;
  • Блок питания на 12В.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Как сделать холодильник на элементе Пельтье TEC1-12706, пошаговая инструкция:

Шаг 1

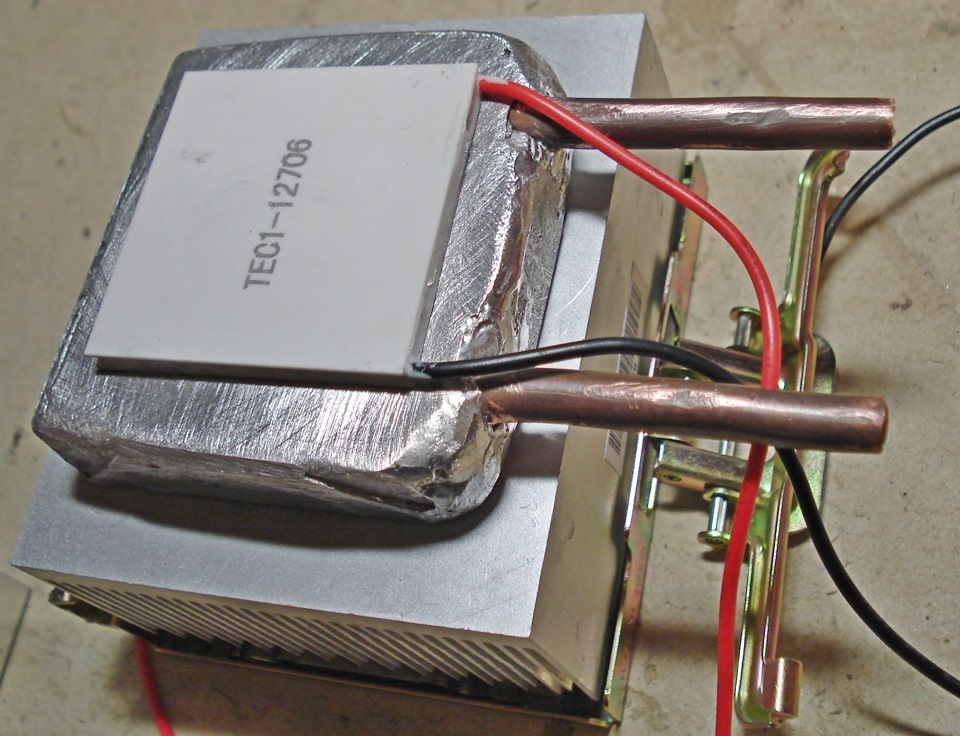

Намазываем теплопроводным клеем на радиаторе место где будет размещаться элемент Пельтье и прикладываем этот элемент к радиатору, затем берём радиатор поменьше, намазываем также теплопроводным клеем и приклеиваем с другой стороны элемента Пельтье.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 2

В листе пенопласта который послужит задней стенкой холодильника примерно в центре проделываем квадратное отверстие под маленький радиатор и с помощью клеевого пистолета приклеиваем болты кулера к пенопласту.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 3

Приклеиваем с помощью двухстороннего скотча сначала верхнюю и нижнюю стенки мини-холодильника, затем две боковые, но так как стенки будут двойные то сначала нужно вставить в средину внутренние стенки, которые должны быть короче наружных на толщину пенопластового листа, к приклеенным на торцы двусторонним скотчем, а затем уже ставим вторые наружные боковые стенки также приклеив на двусторонний скотч.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Затем вставляем внутрь верхнюю и нижнюю внутреннюю стенку холодильника.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 4

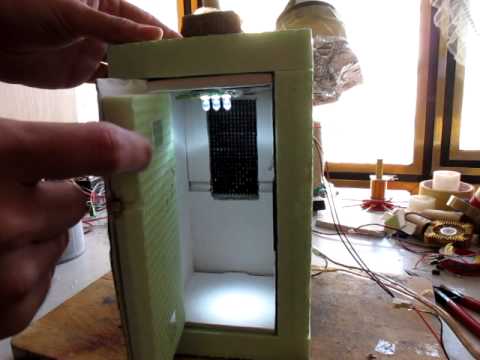

Делаем дверку для нашего холодильника, для этого вырезаем два прямоугольника, один должен быть вырезан по максимальному размеру сторон холодильника, а второй меньше на толщину листов пенопласта со всех 4-х сторон, чтобы он входил внутрь боковых стенок обеспечивая максимальную герметичность.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 5

В качестве крепления дверки (крепёжной петли) к боковой стенки используем скотч.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Шаг 6

Перейдём к электронике, у кулера имеется 3 проводка: красный – плюс, чёрный – минус, и синий – регуляция оборотов, последний нам не понадобится его можно отрезать.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

С помощью стяжки стягиваем 4 провода (два от кулера и два от элемента Пельтье) вместе.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

С помощью ножниц равняем провода, чтобы были одинаковой длины:

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Спаиваем провода чёрный с чёрным, красный с красным, а затем красные припаиваем к плюсовому проводу блока питания, а чёрные к минусовому, перед этим надев на них термоусадочные трубки.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Всё, мини-холодильник на элементе Пельтье (TEC1-12706) сделанный своими руками за короткое время готов к использованию. При температуре в комнате 32,6 градусов, воду удалось охладить до 11,9 градусов. Предлагаем и Вам повторить данную конструкцию самодельного мини холодильника.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Обзор мини холодильника

В этом обзоре вы увидите и прочитаете.
Немного истории изобретения. Разборка. Тестирование работы.
Внимание: обзор содержит снимки голого холодильника и его внутренних органов.

Изначально холод древние люди добывали так:

Если эти куски льда заложить сеном или опустить в погреб(ледник), то холод мог дожить и до конца лета.

Но было это не очень удобно и хлопотно и ленивые, но наблюдательные люди заметили, что при испарении жидкостей, они охлаждаются и придумали холодильник.

Эта идея испарения жидкостей заложена в принцип работы большинства современных холодильных устройств, будь то домашний или промышленный холодильник, авто или домашний кондиционер.

Схема работы таких устройств такая.
В металлическом пОлом радиаторе жидкость испаряется, охлаждая радиатор, и всё вокруг него.
В другом аналогичном радиаторе, связанным с первым радиатором трубопроводом, испарившаяся жидкость конденсируется, выделяя тепло. Таким образом, происходит перенос тепла из области первого радиатора в область второго при помощи этой жидкости/газа, называемых хладагентом.

Почему же в одном радиаторе жидкость испаряется, а в другом конденсируется? Дело в том, что в разрыве трубопровода, соединяющего радиаторы, стоит компрессор, который повышает давление хладагента в одном радиаторе и соответственно понижает в другом. При низком давлении жидкость кипит и испаряется, охлаждая всё вокруг себя, при повышенном давлении пар конденсируется, а при конденсации, как известно из физики, выделяется тепло:

Вот цветная картинка и чуть ближе к реальному устройству:

Так выглядит примерная схема работы компрессорных холодильных устройств.
Но к нашему обзору она не имеет никакого отношения.

Наш холодильник основан на другом принципе работы. На каком?
Для начала давайте посмотрим, чем же нас не устраивает описанная выше система и зачем нам другие принципы работы холодильников?

В общем эта схема почти всем хороша — давно отлажена, обладает высоким КПД и надёжностью. Некоторые советские холодильники работают/работали десятки лет без ремонтов или с минимальными ремонтами непосредственно холодильной системы. Но всё же у неё есть и недостатки.

Наличие подвижных частей в виде компрессора. Шум, издаваемый этим компрессором. Наличие трубопроводов, которые ещё должны быть и герметичными. Наличие хладагента, который часто из кондиционеров куда-то девается. А некоторые типы хладагента могут быть очень опасны при аварийных ситуациях (аммиак, например). Ну и наконец относительная громоздкость всей этой конструкции.

Поэтому для некоторых холодильных устройств получила распространение, хоть и гораздо меньшее, вторая технология – на элементах Пельтье. Если коротко, то элемент Пельтье это соединение (переход) двух полупроводников, на месте контакта которых, в зависимости он направления протекаемого тока либо выделяется тепло, либо поглощается. Реальная конструкция элемента Пельтье состоит из большого количества таких переходов, одна сторона которого холодная, другая горячая:

Эта конструкция очень компактна, не имеет в составе никаких трубопроводов, газов, жидкостей подвижных элементов и абсолютно бесшумна.

Но есть и недостатки.
Прежде всего это низкий КПД.

Но достоинства перевешивают при использовании в компактных устройствах, например таких, как обозреваемый мини холодильник. Или, например, элементы Пельтье применяют при охлаждении матриц некоторых фото/видео камер, где использование компрессорной схемы практически невозможно.

Вообще элементы Пельтье крайне интересная штука и применений им уже есть и ещё можно найти великое множество, но обзор не о них, а о холодильнике, поэтому вернёмся к нему:

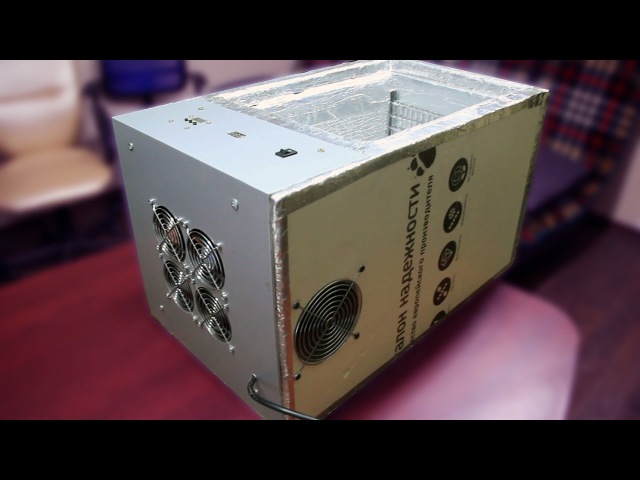

Крышка находится вверху, открывается откидыванием, и держится на петлях:

и магнитной защёлке:

Комплектация включает ремень для переноски и провод со штекером для прикуривателя автомобиля, предохранитель в штекере имеется:

Обычно такие устройства называются авто-холодильники, в виду питания от 12 вольт. Но ничто не мешает использовать его и дома, как локальное хранилище холода для напитков, например, чтобы не бегать каждый раз к его большому брату.

А наш брат маленький и размеры у него примерно такие:
Габариты холодильника: 32 х 17.5 х 26 см.
Размер холодильной камеры: 20 х 13 х 19 см.

Но наш холодильник хоть и маленький, но зато не только холодильник, но и нагревальник.
У этого холодильника есть функция не только охлаждения, но и нагрева. Как мы выяснили ранее, при использовании элементов Пельтье переключение между охлаждением и нагревом осуществляется без всяких танцев с бубном, простым переключением полярности подаваемого напряжения, здесь это реализовано с помощью этого переключателя:

Это удобно, когда в одном приборе сочетается две функции, не нужна — не используем, нужна — используем.
А в данном случае эта дополнительная функция почти ничего не стоит.

Кроме того, нагрев здесь будет более экономичен, чем использование классических нагревателей, поскольку здесь, как и в компрессорных системах происходит перенос тепла, что экономичнее, чем выработка его классическим способом пропуская ток через проводник с тем или иным сопротивлением.

Для меня всегда это мыло магией. Как кондиционер, с потребляемой из розетки мощностью 0,9 кВт, может давать тепла на 2,5 кВт?!
Но тем не менее это так. Кому интересно, как такое может быть могут самостоятельно изучить эту тему подробнее.

Теперь залезем в сердце нашего холодильника.

Здесь нас ждёт небольшая плата со светодиодами и переключателем режима работы, алюминиевый радиатор и вентилятор 80х25 мм для охлаждения этого радиатора.

Открутим радиатор, и там ожидаемо элемент Пельтье, одной стороной контачащий с радиатором, второй — с мощным теплораспределительным алюминиевым блоком, который в свою очередь прикручен к алюминиевой чаше холодильника, которая в свою очередь покрыта тонким голубым пластиком (на фотках выше). Тут же можно увидеть слой пенопласта между стенками холодильника для теплоизоляции:

Помимо элемента Пельтье, под радиатором обнаружилась и термопаста, нанесённая вполне прилично — тонким слоем и равномерно:

Посмотрим, что за элемент используется:

Это TES1-12704.
Размеры 30 х 30 мм.
Питание 12-15 В, максимальная мощность 36 Вт.

Тест.

При подключении к 12 В, холодильник потребляет в начальный момент около 3.4 А, в дальнейшем при прогреве/охлаждении ток снижается до примерно 3 А.

В тесте замерялась температура воздуха внутри холодильника, включенного в режиме охлаждения.

Вот небольшой график. По горизонтали минуты работы холодильника, по вертикали температура воздуха внутри камеры:

Думаю комментировать тут особо нечего, на графике всё видно.

В тесте на нагрев, меня интересовало, не будет ли течь конденсат из радиатора. Не течёт. Но в процессе этого теста, обнаружился интересный эффект.

После теста на нагрев, я отключил питание, а красный светодиод продолжил светиться. Это повергло меня в некоторый ступор.
Конденсаторов внутри обнаружено не было, а провода я точно отсоединил от холодильника.
Ступор длился не долго, я понял, что это элемент Пельтье вырабатывает электричество от разницы температур на его поверхностях.

Так что у этого холодильника помимо двух режимов работы — на охлаждение и нагрев, выявился и третий, не задокументированный — работа на выработку электроэнергии.
Как его использовать, я думаю будет предложено в комментариях к этому обзору, поскольку полёт фантазии тут может быть бесконечный 🙂

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Самодельный холодильник на элементе Пельтье

Автомобильный холодильник своими руками на элементе Пельтье: чертежи, подробные фото изготовления самоделки с описанием.

Эта самоделка будет полезна в первую очередь для автолюбителей, при поездках на природу, в лес или к речке на пляж, наличие автомобильного мини холодильника очень актуально.

В летний зной в холодильнике можно хранить скоропортящиеся продукты и охлаждать напитки, конечно можно приобрести готовый вариант, но сделать своими руками обойдётся намного дешевле.

Изготовление автомобильного холодильника.

Охлаждать воздух в холодильнике мы будем с помощью элемента Пельтье.

По сути это термоэлектрический преобразователь в форме небольшой пластины, при подключении его к электрическому току в пластине возникает разность температур, одна сторона пластины нагревается, вторая наоборот остывает. Эту особенность мы и будем использовать для работы холодильника.

Материалы для изготовления:

  • Пенополистирол (автор использовал лист размером 1200х600х50 мм).
  • Элемент Пельтье (можно приобрести в радиомагазинах).
  • Два радиатора с кулерами от старых компьютеров.
  • Термопаста.
  • Регулятор температуры с датчиком (продаются в радиомагазинах).
  • Кусок провода и штекер для подключения в прикуриватель авто.
  • Пена монтажная.

Инструменты:

  • Нож канцелярский.
  • Линейка, карандаш.
  • Паяльник с паяльными принадлежностями.

Приступаем к изготовлению, первым делом из листов пенополистирола сделаем корпус будущего мини холодильника.

Пенополистирол очень хороший теплоизолятор, даже после отключения холодильника от электричества, он будет удерживать холод внутри контейнера продолжительное время.

На рисунке показаны размеры корпуса, но вы можете сделать короб по своим размерам в зависимости от требуемого объёма холодильника.

Лист пенополистирола легко разрезается канцелярским ножом, все части коробки склеиваются монтажной пеной, после нанесения пены, детали нужно прижать на 5 минут пока пена схватится.



Теперь в холодильник установим охлаждающий элемент.

Для охлаждения будем использовать элемент Пельтье, при подключении его в сеть 12 V, одна сторона его становится очень холодной, она и будет охлаждать воздух внутри холодильника. Вторая сторона элемента будет сильно нагреваться, чтобы устройство не перегорело, нужно отводить тепло, сделать это можно с помощью радиатора и кулера от компьютера.

Схема охлаждающего устройства для автомобильного холодильника.

Но если с внутренней стороны на элемент Пельтье просто поставить радиатор, то он начнёт обмерзать, оптимально установить кулер для равномерного отвода холода от радиатора.

Для хорошей теплоотдачи, между радиаторами и элементом Пельтье наносим слой термопасты. Радиаторы соединяем между собой стандартными скобами, которые используются для крепления к системной плате компьютера.

Тестируем работоспособность устройства, подключаем его к аккумулятору на 12 V.

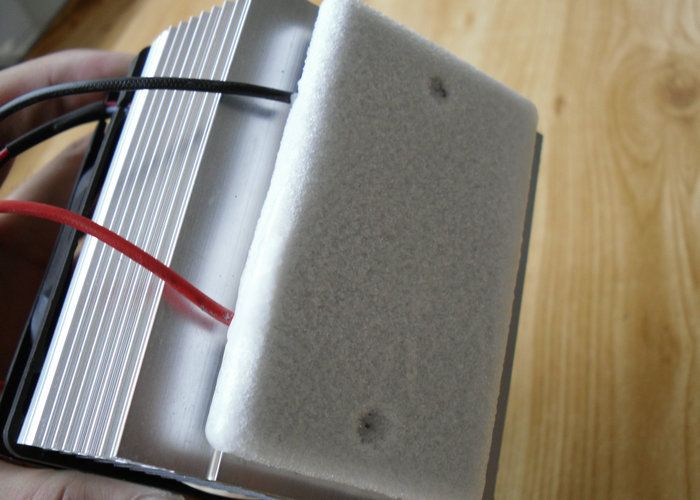

По сути устройство представляет собой пластину, по бокам которой с обеих сторон закреплены радиаторы с кулерами, работающими на выдув.

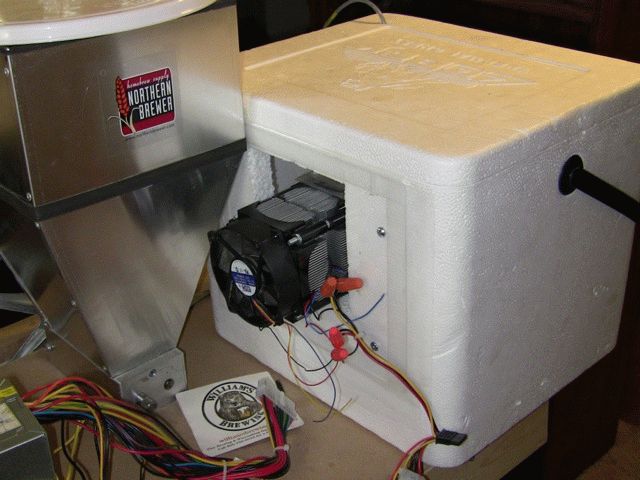

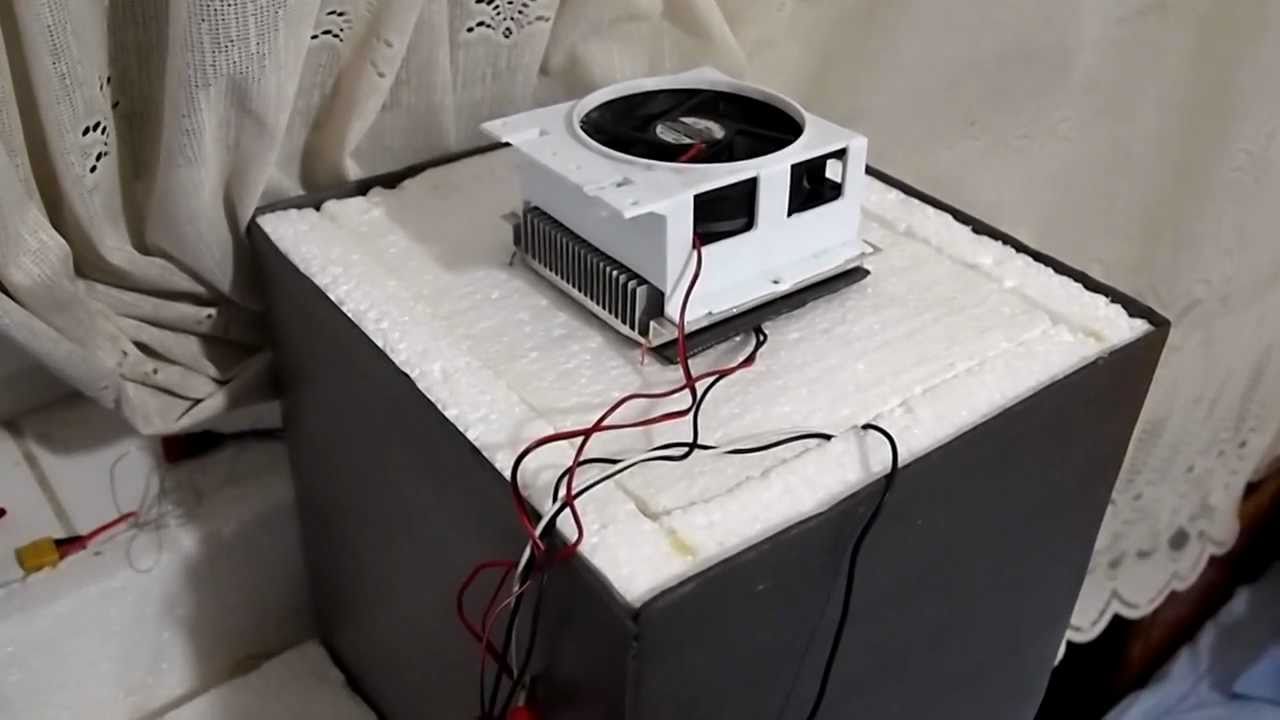

Устанавливаем прибор в отверстие коробки, охлаждающей стороной во внутрь, щели между отверстием корпуса и прибора замазываются герметиком.

Наружный блок, радиатор с кулером для отвода горячего воздуха.

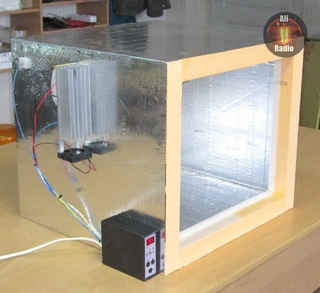

Для регулировки температуры установим регулятор температуры с датчиком, сам провод с датчиком нужно протянуть через отверстие в контейнер. Холодильник готов, включаем его в гнездо прикуривателя авто или напрямую к аккумулятору на 12 V и пользуемся.

Один элемент Пельтье охлаждает холодильник до температуры – 3 °С, при температуре окружающего воздуха +25 °С.

При +30°С на улице, в холодильнике стабильно поддерживается температура +6 °С как и в обычном холодильнике.

Автор самоделки Виктор Борисов.

Автомобильный холодильник своими руками | Самоделки своими руками

Самодельный автомобильный холодильник на элементе пельтье сделанный своими руками.

Самоделка пригодится для любителей путешествовать на своём автомобиле. Компактный холодильник можно сделать своими руками, конструкция его предельно проста, сам холодильник подключается в гнездо прикуривателя и питается от сети 12 V.

В роли охладителя у нас будет элемент Пельтье, это небольшая пластина из полупроводникового материала, при подключении её к электрической сети, одна сторона платины начинает нагреваться, а противоположная остывать. Вот остывающая сторона пластины и будет охлаждать наш мини холодильник.

На рисунке показана схема охлаждающего устройства автомобильного холодильника.

Итак, для изготовления холодильника понадобятся материалы:

  • Для корпуса – лист пенополистирола размером 1200×600х50 мм.
  • Элемент Пельтье (можно приобрести в интернет магазинах или в радиомагазине).
  • Радиатор с кулером для процессора компьютера – 2 шт.
  • Термопаста.
  • Регулятор температуры.
  • Монтажная пена или клей для пенополистирола.
  • Провод со штекером для гнезда прикуривателя автомобиля.

Первым делом нужно сделать корпус холодильника, для этого канцелярским ножом разрезаем лист пенополистирола как показано на рисунке.

Склеиваем коробку, в качестве клея подойдёт монтажная пена.

Изготовим и установим охладитель.

Элемент Пельтье с обоих сторон покрываем тонким слоем термопасты, для хорошего отвода тепла. Крепим радиаторы друг к другу стандартными защёлками (посредине между радиаторами расположен элемент Пельтье).

Проверка работоспособности устройства, дополнительно подключён цифровой регулятор температуры.

В коробке делаем отверстие и крепим устройство охлаждения, щели нужно уплотнить герметиком.

Чтобы регулировать температуру в автомобильном холодильнике, можно подключить регулятор температуры с датчиком.

Самодельный автомобильный холодильник внутри стабильно держит температуру +6 градусов при внешней температуре воздуха +30 градусов.

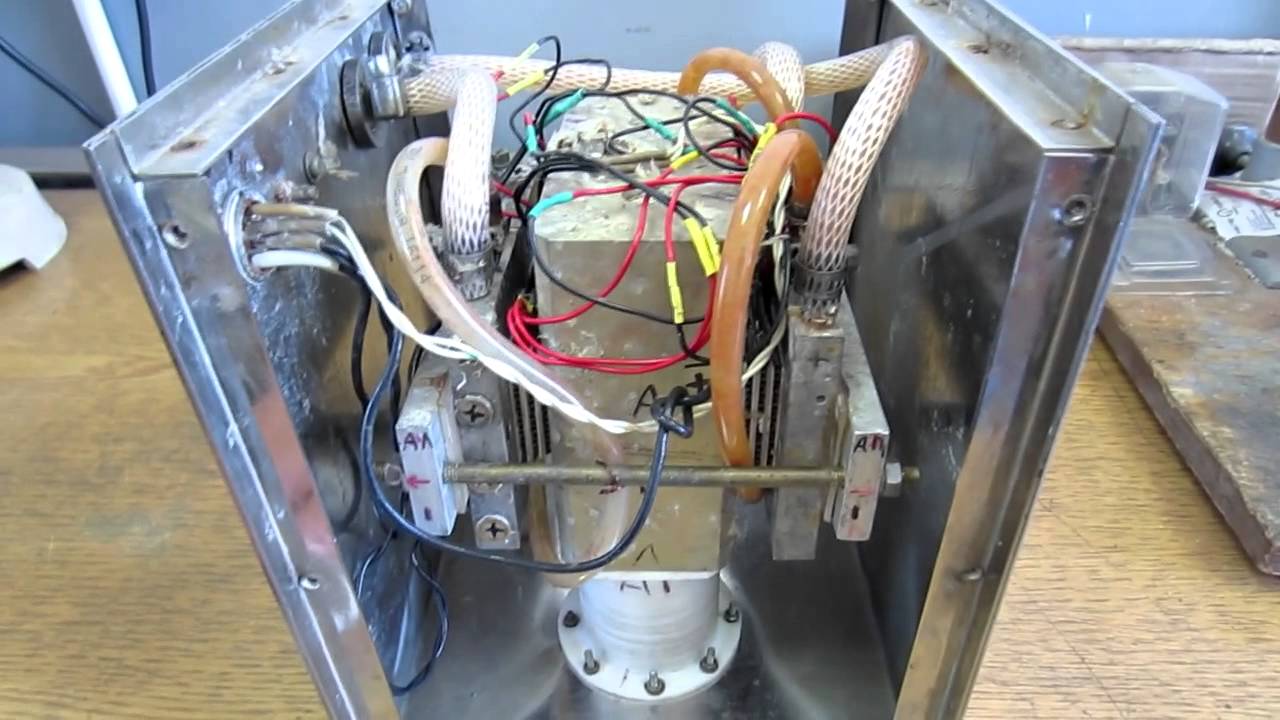

Самодельный элемент пельтье своими руками

То, что все электронные устройства в процессе работы нагреваются, не секрет. И этот самый нагрев негативно влияет на качество работы, поэтому для охлаждения приборов в их конструкцию устанавливаются специальные элементы, которые носят имя французского изобретателя Жан-Шарля Пельтье. Устройство это миниатюрное, но именно оно отвечает за охлаждение конденсаторов. Установить элемент Пельтье своими руками не проблема, с этим справится даже новичок, главное – знать, в каком месте схемы его припаять.

Элемент Пельтье

Немного истории

Жан-Шарль Пельтье был часовщиком. Жил он в девятнадцатом веке, когда электротехника и физика были на подъеме. Все, кто хотя бы немного понимал, как работают физические законы, старались в домашних условиях делать опыты. Пельтье не стал исключением. В 1834 году он решил провести один опыт, поместив каплю воды между двумя электродами: один был изготовлен из сурьмы, второй из висмута. После чего через электроды пропустил электрический ток.

Каково его было изумления, когда вода превратилась в лед. Ведь то, что под действием электрического тока любые материалы нагревались, было известно. Но чтобы произошел обратный эффект, это была новость. Французский часовщик так и не понял, что изобрел что-то новое, которое оказалось на границе двух областей науки – электричества и термодинамики. В то время для него произошло просто волшебство.

Правда, проблемы охлаждения в те времена мало кого интересовали, поэтому эффект Пельтье так и остался невостребованным. И только через два века, когда в промышленности и быту стали использовать электронные устройства, для которых требовались миниатюрные приборы охлаждения, о Пельтье и его эффекте вспомнили.

Достоинства и недостатки

Что же получилось, в конце концов? А получился тот самый элемент Пельтье, который обладал большими достоинствами:

  • Компактность устройства, которое давало возможность установить его на электронное плато.
  • Полное отсутствие движущихся деталей, что увеличивало его срок эксплуатации.
  • Возможность соединять несколько элементов в каскадной схеме, которая позволяет снизить достаточно большие температуры.

Внимание! Если поменять полярность подключения, то эффект Пельтье будет совершенно противоположного действия. То есть, устройство будет не охлаждать, а нагревать.

Есть у этого элемента и свои недостатки.

  • Небольшой коэффициент полезного действия. Это влияет на то, что придется к нему подводить большой ток, чтобы получить заметный перепад температур.
  • Сложность отвода тепловой энергии от охлаждаемой плоскости.

Физические процессы в элементе Пельтье

Чтобы разобраться в том, что происходит в данном устройстве, необходимо погрузиться в сложность физических законов и математических выкладок. Простому обывателю в этом разобраться будет сложно, поэтому объясним все по-простому.

Все действие происходит на уровне атомной решетки материала. Поэтому для удобства объяснения заменим его любым газом, который состоит из фононов (это его частицы). Итак, температура газа зависит от нескольких показателей:

  • температуры окружающей среды;
  • от металла, а точнее, от его свойств.

Поэтому получаем в предположении, что металл представляет собой смесь фононного и электронного газа. Оба газа находятся в термодинамическом равновесии. При соприкосновении двух металлов с разной температурой происходит перемещение холодного электронного газа в теплый металл. Что и образует разность потенциалов.

Термоэлектрический эффект Пельтье

На границе контактов двух металлов, то есть на переходе, электроны забирают энергию у фононов и передают ее фононам другого металла. Если поменять полярность подключения, то процесс пойдет в обратную сторону. Перепад температур будет увеличиваться до тех пор, пока в металле есть свободные электроны с высоким потенциалом. Когда они закончатся, настанет своеобразное равновесие температур в обоих металлах. Вот так можно описать по-простому картину эффекта Пельтье.

Итак, из всех процессов, протекающих в элементе Пельтье, можно сделать вывод, что эффективность его работы зависит от точного подбора двух металлов со своими свойствами, от силы тока, который будет протекать через прибор, и от того, как быстро будет отводиться тепло из теплой зоны.

Практическое применение

Что касается практического применения, то здесь пришлось ученым провести ряд опытов, которые показали, что достигнуть увеличения теплоотвода можно одним способом – увеличить количество соединений двух разных материалов. При этом спаи материалов можно увеличивать до бесконечности. Конечно, это утрированное высказывание, но на практике количество пар, чем больше, тем лучше. Но все же основное назначение этого охлаждающего устройства – снижение температуры в микросхемах и небольших приборах.

Итак, где сейчас применяется термоэлектрический модуль Пельтье?

  • В приборах ночного видения, а точнее, в матрицах, которые принимают инфракрасное излучение.
  • В цифровых фотоаппаратах, а точнее, в приборах зарядной связи (ПЗС), а еще точнее, в их микросхемах. Все дело в том, что эти микросхемы требуют глубокого охлаждения, чтобы увеличилась эффективность регистрации картинки.
  • В телескопах, где устройства Пельтье охлаждают детекторы.
  • В системах точного времени для снижения температуры кварцевых электрогенераторов.

И это только малый список, который с недавних пор расширился за счет бытовых приборов, компьютерной техники и автомобилей (кондиционеры, охладители воды и прочее). Хотелось бы отметить высокопроизводительные микропроцессоры, в которых для снижения температуры устанавливаются высокоскоростные элементы Пельтье. И если раньше для охлаждения использовались только вентиляторы, то дополнительная установка модуля решила проблему эффективности и снижения шума.

По поводу этого возникает еще один немаловажный вопрос, будет ли проведена замена традиционных систем охлаждения в бытовых холодильниках модулями Пельтье? Сегодня это невозможно за счет низкого КПД устройства. Да и себестоимость мощных модулей пока очень высока. Но кто знает, что ждет нас в будущем. Может быть, через лет 5-10 эффект Пельтье будет использован и в бытовых холодильниках. Тем более ученые проводят сегодня опыты с кластратами – это так называемые твердотельные растворы, сильно похожие по строению и свойствам на гидраты. Именно с их помощью можно будет снизить цену охладительному модулю.

Удивительный факт

Термоэлектрическая технология данного типа обладает одной очень интересной особенностью. Эта особенность состоит в том, что можно не только получать тепло или холод из электрического тока, но и, наоборот, из тепла или холода получать электричество. То есть, в обратном случае получаем элемент Пельтье как генератор электроэнергии.

Конечно, электрогенераторы пока в стадии теории, но ведь и француз в свое время не знал, как использовать свое открытие. Так что будем надеяться, что это в скором будущем пригодится.

Заключение по теме

Итак, как видите, эффект Пельтье сегодня применяется в электронике повсеместно. Границы использования будут в скором времени расширены, это подтверждают опыты и доклады ученых. Поэтому стоит ожидать в будущем совершенно новые возможности не только в электронной техники, но и бытовой. К примеру, бесшумно работающие холодильники и компьютеры. Сегодня же радиолюбители устанавливают модули Пельтье своими руками в разные схемы, тем самым решая задачи охлаждения плат.

Нередко мы сталкиваемся с такими неприятными явлениями как постоянно запотевшие окна и чёрный грибок на обоях, который помимо своего отталкивающего вида ещё и опасен для нашего здоровья. Как правило, причиной появления этих неприятностей, служит повышенная влажность помещения, которая благоприятно влияет на развитие негативных процессов. В этой статье я поделюсь своим опытом осушения помещений с помощью самодельного электронного устройства, основой которого служит элемент Пельтье.

Итак, как было сказано выше, мы будем бороться с повышенной влажностью помещения с помощью электроники. Мы создадим самоделку, которая будет вытягивать воду из воздуха и собирать её в специальный контейнер, периодически подлежащий замене. Так как основой устройства является элемент Пельтье, давайте разберёмся что это за диковинка и с чем её едят.

Элемент Пельтье – это термоэлектрический преобразователь, представляющий из себя пластину с двумя выводами. Чтобы не углубляться в физику всех происходящих в элементе процессов – объясню простым языком: при подаче постоянного напряжения на элемент одна его сторона нагревается, а противоположная становится холодной. Этот эффект и будет использован в проекте для сбора влаги. На фото №1 показан внешний вид элемента Пельтье.

В летнее жаркое время находясь на даче или в душном офисе где нет холодильника наверняка захочется выпить охлаждённый напиток или же просто сохранить до обеда еду, чтобы не испортилась, для этого предлагаем сделать очень простой в изготовлении мини-холодильник на элементе Пельтье TEC1-12706 своими руками, изготовление такого холодильника не займёт у Вас много времени.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Детали которые нужны для создания мини-холодильника:

  • Элемент Пельтье TEC1-12706 на 72 Ватта;
  • Листы пенопласта;
  • Кулер с радиатором для процессора;
  • Радиатор под размер элемента Пельтье;
  • Теплопроводный клей;
  • Двусторонний скотч;
  • Блок питания на 12В.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Как сделать холодильник на элементе Пельтье TEC1-12706, пошаговая инструкция:

Намазываем теплопроводным клеем на радиаторе место где будет размещаться элемент Пельтье и прикладываем этот элемент к радиатору, затем берём радиатор поменьше, намазываем также теплопроводным клеем и приклеиваем с другой стороны элемента Пельтье.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

В листе пенопласта который послужит задней стенкой холодильника примерно в центре проделываем квадратное отверстие под маленький радиатор и с помощью клеевого пистолета приклеиваем болты кулера к пенопласту.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Приклеиваем с помощью двухстороннего скотча сначала верхнюю и нижнюю стенки мини-холодильника, затем две боковые, но так как стенки будут двойные то сначала нужно вставить в средину внутренние стенки, которые должны быть короче наружных на толщину пенопластового листа, к приклеенным на торцы двусторонним скотчем, а затем уже ставим вторые наружные боковые стенки также приклеив на двусторонний скотч.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Затем вставляем внутрь верхнюю и нижнюю внутреннюю стенку холодильника.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Делаем дверку для нашего холодильника, для этого вырезаем два прямоугольника, один должен быть вырезан по максимальному размеру сторон холодильника, а второй меньше на толщину листов пенопласта со всех 4-х сторон, чтобы он входил внутрь боковых стенок обеспечивая максимальную герметичность.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

В качестве крепления дверки (крепёжной петли) к боковой стенки используем скотч.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Перейдём к электронике, у кулера имеется 3 проводка: красный – плюс, чёрный – минус, и синий – регуляция оборотов, последний нам не понадобится его можно отрезать.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

С помощью стяжки стягиваем 4 провода (два от кулера и два от элемента Пельтье) вместе.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

С помощью ножниц равняем провода, чтобы были одинаковой длины:

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Спаиваем провода чёрный с чёрным, красный с красным, а затем красные припаиваем к плюсовому проводу блока питания, а чёрные к минусовому, перед этим надев на них термоусадочные трубки.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Всё, мини-холодильник на элементе Пельтье (TEC1-12706) сделанный своими руками за короткое время готов к использованию. При температуре в комнате 32,6 градусов, воду удалось охладить до 11,9 градусов. Предлагаем и Вам повторить данную конструкцию самодельного мини холодильника.

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками

Холодильник своими руками

Как сделать самодельный холодильник в домашних условиях

В холодильных установках холод вырабатывается только двумя способами – фреоном и электрическими элементами Пельтье (термоэлектрического преобразователя). Первый вариант подходит для больших агрегатов, таких как двухкамерные холодильники или двухдверные приборы Side-by-Side. Второй – для самодельных небольших ларей. Несмотря на сравнительную простоту устройства и распространенность, холодильники остаются дорогостоящим прибором. Именно поэтому тема самостоятельной сборки небольших морозильных камер с использованием элементов Пельтье актуальна и важна.

Лучшие материалы для самодельного холодильника

При наличии знаний и всех необходимых запчастей сделать функциональный самодельный холодильник достаточно легко.

Начать следует со сборки корпуса будущего устройства. Для производства ларя используются самые разные материалы:

  • куски ламината – благодаря наличию специальных пазов конструкция легко собирается и отличается прочность,
  • пенопласт – хрупкий материал, легко обрабатывается, не боится влаги,
  • МДФ или ДВП – без специальной обработки боится влаги,
  • пеноплекс или техноплекс используется для утепления внешних стен зданий,
  • пластиковый бокс с крышкой (ящик для инструментов).

Вообще у кого, что завалялось в гараже или на балконе, то и подойдет, главное, это снаружи и внутри утеплить короб.

Опыт показывает, что оптимальный вариант для самодельного холодильника – экструдированный пенополистирол.

Среди его достоинств выделяется:

  • низкий уровень теплопроводимости — всего 0,031 Вт/(м·°K),
  • относительно высокая прочность (чем плотнее материал, тем прочнее),
  • стойкость к воздействию влаги,
  • маленький вес.

Кроме того, материал легко обрабатывается, а сделанные из него детали отлично склеиваются при помощи обычных жидких гвоздей.

Как сделать короб самодельного холодильника

Собрать короб для будущего холодильника достаточно просто. Для заготовок рекомендуется приобрести несколько листов пенополистирола толщиной 5 мм. Этот материал продается листами размером 1200х600 мм, а недорогая цена за один элемент не ударит по карману. Между собой детали короба соединяются обычной монтажной пеной. В работе не обойтись без рулетки, ножа, карандаша и уровня.

  1. За основу шаблона берется деревянный или картонный ящик средних габаритов. По его размерам из пенополистирола обычным или канцелярским ножом вырезаются детали – стенки и крышка.
  2. Монтажной пеной они соединяются между собой. На поверхность листа наносится слой пены, после чего заготовки необходимо соединить, дав им просохнуть 10 минут. Для удачного закрепления важно не двигать листы до полного просыхания. Для максимальной теплоизоляции рекомендуется делать стенки холодильника двойными.
  3. Крышку холодильника следует вырезать так, чтобы она полностью закрывала пространство ларя и плотно прилегала к его стенкам.
  4. После полного просыхания короба его можно красить. Пенополистирол поглощает краску, поэтому красить его лучше в несколько заходов.
  5. Изнутри холодильник при помощи жидких гвоздей обклеивают обычным утеплителем с алюминиевой фольгой.

Готовый ящик уже отлично удерживает холод, однако для того чтобы он мог его вырабатывать, короб следует дополнить преобразователем холода и необходимыми для его работы элементами.

Монтаж охлаждающего узла, расчет мощности элементов Пельтье

Следующий шаг – это сборка и монтаж охлаждающего узла будущего холодильника. Чтобы получить полноценно работающую технику, нужно подключить корпус к элементу Пельтье, который можно купить в любом магазине радиотехники и компьютерных комплектующих.

Принцип работы термоэлектрического преобразователя Пельтье заключается в разнице температур их верхней и нижней части. При подаче на элемент питания в 12В, ток который проходит через деталь, преобразуется в тепловое излучение (верхняя сторона) и холодный поток (нижняя сторона).

Нижний край элемента Пельтье и становится источником холода для самодельного холодильника. Главная технологическая задача на этом этапе заключается в передаче холода во внутреннюю часть холодильника, где устанавливается радиатор и, наоборот, отвода тепловой энергии наружу. С точки зрения физических процессов, эффективной является следующая конструкция:

  1. В боковую стенку холодильника под прямым углом монтируется алюминиевый брус. Металлическая поверхность обеспечит подачу холода внутрь корпуса.
  2. Со стороны камеры к брусу присоединяется радиатор, который распространяет холод.
  3. С внешней стороны к алюминиевой детали прикрепляется элемент Пельтье, который выделяет тепловую энергию.

Можно пойти более легким путем и посадить охладитель на клей-герметик, но это менее эффективно.

Как сделать расчет холодильника, работающего на элементах Пельтье

Для того чтобы самодельный холодильник полностью выполнял возложенные на него функции, следует произвести правильные расчеты.

Учтите, что теплопотеря холодильника зависит от разницы температуры внутри и снаружи прибора. Например, температура помещения, где стоит ларь, равняется 25 градусам. Соответственно если на холодильнике не будет установлен охладительный элемент, внутри его будут те же 25 градусов. Если добавить один элемент Пельтье с радиаторами по сторонам и усилить его кулером, то через некоторое время температура в герметичном отсеке в 30 литров понизится до 19 градусов. Как это выглядит на бумаге:

  • начертите на листке две оси. В точке их пересечения поставьте число 0. При этом горизонтальная линия — это температура, а вертикальная — мощность одного элемента Пельтье, который уравновешивает потерю тепла.
  • для наглядности на горизонтальной линии поставьте точку, которая обозначит температуру без элемента равную 25 градусам,
  • из этой точки начните вести прямую линию в сторону вертикальной оси,
  • на участке 2/3 поставьте точку, которая обозначит температурный показатель 19 градусов,
  • если отметить еще 1/3 отрезка, то температура уменьшится до 13 градусов и для этого показателя понадобится уже два элемента. Каждая последующая деталь понижает температуру на 6 градусов.

Для охлаждения воздуха в небольшом домашнем холодильнике понадобится три элемента Пельтье. Для обеспечения прибора энергией подойдет блок питания из обычного компьютера. Помимо этого он может работать от автомобильного аккумулятора (понадобится удлинитель с разъемом под прикуриватель).

Чтобы ваш холодильник генерировал холод, важно при установке элемента Пельтье придерживаться ряда правил и рекомендаций.

  1. Соблюдайте полярность проводов. Если этого не сделать и поменять полярность, то при работе элемента нагреваться и охлаждаться будут противоположные части детали.
  2. Обеспечьте верхней части элемента, которая нагревается, постоянное воздушное охлаждение. Для этой цели подойдет как специально купленный кулер, так и вентилятор из системного блока компьютера. От силы потока воздуха во многом зависит и мощность работы элемента Пельтье.
  3. Важной деталью в бесперебойной эффективной работе охладителя является изоляционная прокладка. Она отводит тепло верхней стороны элемента, чтобы нижний охлаждающий радиатор бесперебойно выполнял возложенную на него задачу.
  4. Крепить рабочий элемент между верхним и нижним радиатором рекомендуется по типу «бутерброда». Вначале идет верхний радиатор. Далее при помощи шприца наносится небольшой слой теплопроводной пасты. На это вещество приклеивается керамическая поверхность элемента Пельтье. На нижнюю часть детали снова наносится теплопроводной крем, на который крепится нижний охлаждающий радиатор. Для соединения всех комплектующих их следует крепко прижать и дать конструкции просохнуть пять часов.

Дополнительно к нижнему радиатору можно присоединить еще один кулер. Он позволит устройству лучше распространять по площади ларя холод. Также холодильник быстрей наберет необходимую температуру. Кулер исключает возникновение на стенках устройства конденсата, благодаря чему помещенные в него продукты всегда будут сухими.

Процесс набора необходимой для охлаждения продуктов температуры зависит от того, насколько тепло в том месте, где находится холодильник. Чем теплее снаружи, тем охлаждение происходит дольше. Важный аспект — теплоизолирующие качества самого холодильника и его объем. Хороший самодельный холодильник должен быть герметичным и оснащен плотно прилегающей крышкой.

Подводя итоги можно сделать вывод, что для самостоятельного создания небольшого холодильника, который будет морозить и сохранять холод, понадобится три элемента Пельтье и два кулера на охладительный и нагревательный радиатор. Корпусом станет заранее покрытый утеплителем бокс или собственноручно собранная конструкция из пенополистирола, пенопласта или любого другого материала. При наличии всех перечисленных предметов, минимальных навыков работы с техникой, времени и желания повторить опыт самостоятельной сборки холодильника сможет каждый.


Кондиционер на элементах Пельтье своими руками

Это полноценный и настоящий кондиционер, в отличии от тех, которые в большом количестве приводятся в интернете. Тут нет не бутылок с ледяной водой, ни самого льда. А принцип работы довольно схож с бытовыми моделями. Скажу больше, что раньше, на грузовых автомобилях применялись похожие кондиционеры с низковольтным питанием на элементах Пельтье.

Если вы не знакомы с этим элементом, то крайне рекомендую ознакомиться поближе. Если в двух словах, это термоэлектрический модуль. На вид квадратный, плоски, с двумя выходящими проводами. При подаче напряжения на которые, одна сторона модуля начинает нагреваться, а вторая охлаждаться, причем прямо пропорционально.
На этом принципе и основано устройство охладителя, о котором пойдет речь ниже.

Понадобится


  • Элементы Пельтье - 6 штук. Модель TEC1-12705 рассчитана 12 В и 60 Вт, купить можно тут - AliExpress.
  • Блок питания от компьютера или любой другой на 12 В и мощностью не менее 400 Вт, купить можно тут - AliExpress.
  • Провода 2,5 кв.мм. - пару метров.


Это из основного, остальные детали и инструмент смотрите по тексту.

Изготовление кондиционера на элементах Пельтье


У нас будет довольно мощная модель, состоящая из 6 элементов размером 40х40 каждый. Под них необходимо подобрать два массивных радиатора, для обжатия элементов с обеих сторон. Я буду использовать один большой и два маленьких.

Примерно так они будут выглядеть при совмещении.

Из ДСП необходимо вырезать прямоугольник.

В котором сделать ещё прямоугольник под два радиатора, чтобы они плотно входили в него.

С обратной стороны.

Это будет разделительный барьер - холодной стороны от горячей.
Чтобы радиаторы не проскакивали в отверстие, нужно приклеить сбоку по две полосы из алюминиевого профиля. Купить его не составит труда в строительном магазине.

Разводим двухкомпонентный клей на основе эпоксидной смолы (холодная сварка). И склеиваем сначала два радиатора меду собой, а потом уже к ним приклеиваем кусочки профиля.


К большому радиатору также приклеиваем профиль. Вот так все выглядит. Стороны профиля по обе стороны должны находится примерно в онной плоскости.

Сверлим этот бутерброд насквозь: две планки на обеих сторонах вместе с ДСП.

Далее смазываем радиаторы теплопроводящей пастой и устанавливаем подряд элементы. Стороны не путаем, все модули должны смотреть в дну сторону.

Покрываем их сверху новым слоем теплопроводящей пасты.

И прижимаем вторым радиатором. Стягиваем все аккуратно винтами с гайками.

Получилась вот такая конструкция с 12-ю выводами.

Для удобства подключения используем клеммную колодку.

Как вы возможно обратили внимание - трехконтактную. И все модули в ней подключены общим к нижней шине. А красными выводами 3 элемента к верхнему контакту, а три других к среднему. Такое деление сделано специально для нашего блока питания компьютера, который имеет две шины по 12 В и никак не обязательно.


В ДСП просверлим отверстие под провод и подключим его к колодке.

К радиаторам с обеих сторон прикрутим вентиляторы.


На блоке питание собирается так же воедино минусовые провода и плюсовые по два канала.

Подключаем к выходу также через соединительную колодку.

Все, почти готово.
Для запуска блока, в нашем случае, необходимо перемычкой закоротить выходы выключателя.

Установка кондиционера


Устанавливается кондиционер в любое окно. Для этого из фигурного алюминиевого профиля делается такая скоба.

Которая будет четко опираться в створки и не давать всей конструкции выпасть.

Чтобы закрыть щель не до закрытого окна, вырезается полоска из поликарбоната или другого пластика по ширине кондиционера. И вставляется в паз окна.

Равой прижимаем всю конструкцию.

У меня, как видите, раздвижное окно, вам же придется придумать свою конструкцию крепления.
Главное чтобы одна сторона прибора была на улице, а другая дома. И не было сквозняка через щели.

Результат работы


Кондиционер довольно мощный, все таки применено 6 модулей Пельтье. Вся электрическая мощность составила 360 Вт, что не мало. Хотя сравнивать его с тепловым насосом не приходится из-за очень низкого КПД. Но даже такой модели хватит чтобы охладить небольшую комнату.
Вот результат при первом запуске: начальная температура в помещении 24 градуса Цельсия.

Примерно через час работы температура упала до 20 градусов, что является, на мой взгляд, отличным результатом!

Смотрите видео


Мини-холодильник с модулями Пельтье | Охладитель Пельтье

Это было в середине 1821 года, когда Дж. Зеебек обнаружил, что если два разнородных металла, соединенных в двух разных точках, выдерживать при разных температурах, возникает микровольт. Это явление называется эффектом Зеебека. Несколько лет спустя Пельтье обнаружил, что если на термопару подается напряжение, один спай термопары нагревается, а другой остывает. Противоположность эффекту Зеебека называется эффектом Пельтье.

Это руководство по разработке небольшого твердотельного кулера основано на широко распространенном чипе Пельтье. Чип Пельтье - это термоэлемент, который использует эффект Пельтье для реализации теплового насоса. В нем две тарелки, одна холодная, а другая горячая. Между пластинами соединены несколько термопар. При подаче надлежащего напряжения одна пластина становится холодной, а другая - горячей.

Чип Пельтье называется тепловым насосом, потому что он не генерирует ни тепла, ни холода.Он просто передает тепло от одной пластины к другой, таким образом охлаждая первую пластину. Его также часто называют микросхемой термоэлектрического охладителя (TEC). Короче говоря, при приложении постоянного тока (DC) к микросхеме TEC возникает разница температур между передней и задней частью устройства (эффект Пельтье), и в результате вы получаете горячую и холодную поверхность. TEC1-12706 - это обычный термоэлектрический охлаждающий чип, доступный у большинства трейдеров eBay.

В TEC1-12706 буква C после TE указывает «стандартный размер», а 1 означает «одноступенчатое» TEC.Затем следует тире. Первые три цифры после тире указывают количество термопар внутри ТЕС. Здесь 127 пар. Следующие две цифры обозначают номинальный рабочий ток для Пельтье. Итак, 06 означает «6 ампер».

Охладитель Пельтье

Охладитель Пельтье - это охлаждающий двигатель, содержащий элемент Пельтье (микросхему ТЕС). Когда через микросхему ТЕС пропускается постоянный ток, низкотемпературная сторона поглощает тепло, а высокотемпературная сторона излучает тепло, создавая разницу температур на двух поверхностях.Однако, поскольку излучаемое тепло больше реагирует на количество электричества, вводимого в модуль, чем поглощаемое тепло, если постоянный ток постоянно пропускается через чип, выделяемое тепло превышает поглощенное тепло, и обе стороны блока становятся горячими. По этой причине очень важно подключить микросхему TEC к радиатору, например, к алюминиевым пластинам, чтобы эффективно рассеивать излучаемое тепло.

Короче говоря, когда на микросхему ТЕС подается постоянное напряжение, положительные и отрицательные носители заряда в матрице гранул поглощают тепловую энергию от одной поверхности подложки и передают ее подложке на противоположной стороне.Поверхность, на которой поглощается тепловая энергия, становится холодной, а противоположная поверхность, на которой выделяется тепловая энергия, становится горячей!

Охладитель Пельтье также включает в себя мощную комбинацию радиатора и вентилятора для охлаждения микросхемы TEC. В таблице ниже представлены характеристики микросхемы термоэлектрического охладителя TEC1-12706. Вы можете купить радиатор процессора и вентилятор с почти такими же характеристиками, что и вентилятор процессора для процессоров AMD: 80,6 × 80,6 × 69,4 мм3 с радиатором с алюминиевыми ребрами. Дополнительная алюминиевая пластина радиатора 60 × 60 мм2 (и термопаста) также доступна по разумной цене. К счастью, вы можете купить большинство этих ключевых компонентов у известных продавцов на eBay и / или Amazon (см. Рис. 1).

Рис. 1: Ключевые компоненты для DIY-охладителя Пельтье

Чип TEC и базовый тест

Перед тем, как начать реальное строительство с микросхемой ТЕС, проверьте ее на предмет надлежащего рабочего состояния. Для этого просто подключите красный (+) и черный (-) провода микросхемы TEC (TEC1-12706) к лабораторному источнику питания 1,5 В постоянного тока и оставьте источник питания включенным в течение 10–30 секунд. После этого вы можете проверить микросхему TEC с помощью кончика пальца или цифрового термометра, чтобы убедиться, что одна сторона микросхемы горячая, а другая холодная.Просто отметьте горячую и холодную стороны чипа TEC (например, буквами H и C) с помощью любого перманентного маркера.

Рис.2: Тестирование микросхемы TEC

Включение питания

Двигатель охладителя в сборе (микросхема термоэлектрического охладителя, радиатор и вентилятор охлаждения, все в сборе) может питаться от блока / модуля импульсного источника питания (SMPS) 12 В, 6 А +, как показано на рис. 3. Остальное , попробуйте аккумулятор SMF 12 В / 7 Ач. Если все в порядке, через несколько секунд на пластине появятся следы инея.

Рис. 3: 6A-8A, импульсный источник питания 12 В

Обратите внимание, что основная функция микросхемы Пельтье - охлаждение, а микросхемы Пельтье имеют разные номинальные мощности, соответствующие тому, насколько быстро холодная сторона может охладить объект. Другой обычно указываемый коэффициент - это дельта-Т (dT), которая представляет собой максимальную разницу между температурами с обеих сторон.

Кроме того, чипы Пельтье не работают в соответствии со спецификациями, за исключением случаев, когда есть что-то, что помогает отводить тепло с горячей стороны.Вот почему нужен мощный радиатор. Это окружающий воздух с его температурой, в которой рассеивается тепло.

Итак, собранный и протестированный двигатель кулера теперь можно использовать для создания собственного мини-холодильника, кулера для банок или миниатюрного кондиционера. Мы надеемся, что поиск в Google даст вам интересные идеи по этому поводу.

Контроллеры / драйверы TEC

Иногда требуется специальный контроллер / драйвер ТЕС. Конечно, существует множество устройств для продвинутых приложений.На eBay вы можете найти несколько устройств, которые подойдут для этой работы. На рис. 4 показано такое многофункциональное устройство, неожиданно имеющее один канал обратной связи для приема входных сигналов от термистора NTC для стабилизации температуры.

Рис. 4: Контроллер Пельтье sPLC-10

Контроллер ТЕС регулирует ток, подаваемый на микросхему Пельтье, в соответствии с желаемой температурой объекта и фактической измеренной температурой объекта. Чтобы иметь возможность контролировать температуру объекта, вы должны разместить датчик на объекте.Обратите внимание, что важно разместить датчик как можно ближе к критической точке на объекте, где вам нужно поддерживать желаемую температуру.

Поскольку вентиляторное охлаждение радиатора снижает тепловое сопротивление радиатора окружающему воздуху, большинство высокопроизводительных контроллеров ТЕС имеют специальные выходы управления вентиляторами, поддерживаемые методом широтно-импульсной модуляции (ШИМ). Таким образом, вентилятор увеличивает тепловые характеристики и уменьшает разницу температур (dT), позволяя использовать радиаторы меньшего размера.

Коэффициент полезного действия

Важным показателем при выборе элемента Пельтье является коэффициент полезного действия (COP). COP определяется как количество тепла, поглощаемое на холодной стороне, деленное на входную мощность элемента Пельтье. Результатом максимального COP является минимальная входная мощность Пельтье. Таким образом, радиатор должен рассеивать минимальное общее количество тепла. Более низкая температура радиатора приводит к более низкому dT. Таким образом, можно использовать радиаторы меньшего размера, что обеспечивает более компактную конструкцию.С другой стороны, при оптимизации затрат следует использовать конструкцию с более низким КПД.

DC или PWM?

Существует два режима питания / контроллера для термоэлектрических охладителей, работающих на эффекте Пельтье: постоянный ток и ШИМ. Хотя во многих ситуациях ШИМ используется для управления элементами Пельтье, большинство производителей элементов Пельтье предлагают режим постоянного тока и прямо не рекомендуют прямое ШИМ-управление элементами Пельтье.

Сообщается, что элементы Пельтье, управляемые ШИМ, всегда менее эффективны, чем приложения, управляемые постоянным током.Еще одна проблема с режимом PWM - это электромагнитные помехи (EMI) в проводке к элементу Пельтье.

Некоторые эксперты рекомендуют использовать ШИМ с L-C фильтром, чтобы получить чистый ток возбуждения на более высоких частотах, в то время как другие предпочитают сравнительно простой режим постоянного тока. В любом случае, согласно документации, для достижения хорошей стабильности важно, чтобы ток возбуждения был постоянным и плавным с очень низкой пульсацией и шумом. Волны снижают охлаждающую способность элемента Пельтье.

Линейный или ИИП?

Существует два популярных решения для создания необходимого постоянного тока для управления элементами Пельтье - линейное и SMPS. Поскольку элементы Пельтье / линейные блоки питания питаются постоянным током, линейные блоки питания будут работать оптимально, но они имеют низкий КПД. С другой стороны, блоки SMPS имеют высокий КПД (> 90%), поскольку их электронная конструкция приводит к меньшим потерям. По этой причине не рекомендуется использовать линейные источники питания для управления элементами Пельтье.

Примечания автора

В этой статье рассказывается об основах и некоторых идеях, которые помогут стимулировать воображение и творческие способности.Читатели могут приобрести большинство ключевых компонентов на eBay.in, а модуль SMPS XK2412DC и контроллер Пельтье SPLC-10 - на зарубежных рынках.


Эта статья была впервые опубликована 7 апреля 2018 г. и обновлена ​​17 января 2020 г.

Как сделать настольный кулер Пельтье | Custom

Кондиционирование воздуха и охлаждение - распространенные методы охлаждения помещения по сравнению с окружающей средой. Эти два набора технологий обычно используют жидкую или газообразную среду, чтобы забирать тепло изнутри охлаждаемой области, и используют вентиляторы для его отвода.

Несмотря на то, что эти машины эффективны, для правильной работы требуются компрессоры, насосы и многие другие устройства, что делает их тяжелыми и громоздкими. Что, если вместо охлаждения всего здания или даже пачки газированных напитков мы захотим охладить один стакан апельсинового сока? Для этого нам понадобится еще одна технология охлаждения - термоэлектрический модуль.

Что такое термоэлектрический эффект?

Короче говоря, термоэлектрический эффект - это прямое преобразование тепла в электричество и наоборот.Его можно разделить на эффект Зеебека, эффект Пельтье и эффект Томсона.

Эффект Зеебека - это преобразование разности температур в электричество, а эффект Пельтье - преобразование электричества в разность температур. Эти эффекты можно испытать только с термоэлектрическими модулями. Эти твердотельные тепловые насосы перемещают тепло от одной стороны к другой после подачи напряжения или вырабатывают электричество, если одна сторона холодная, а другая горячая.

Эффект Томсона используется для точных вычислений двух других эффектов для различных материалов.

Теперь, когда вы знаете о термоэлектрическом эффекте, мы можем сосредоточиться на модулях Пельтье, которые мы и будем использовать в этом проекте.

Что такое модуль Пельтье?

Охладители Пельтье - это термоэлектрические модули, разработанные для использования эффекта Пельтье на стыке полупроводников с примесью азота и фосфора. Обычно они более эффективны в качестве охлаждающих или нагревательных устройств (эффект Пельтье), чем в качестве генераторов (эффект Зеебека).

Мы будем работать с модулем TEC1-12706, одноступенчатым 6-амперным кулером типоразмера C (стандарт) с 127 парами PN.

Создание стойки для охлаждения напитков

Теперь, когда мы знаем, как она работает, мы можем перейти к ее использованию в нашем проекте. Для начала взглянем на наши материалы. В дополнение к нашему модулю Пельтье TEC1-12706 нам потребуются:

  • Термопрокладки или паста
  • Алюминиевые радиаторы 40 см x 40 см x 11 мм (4)
  • USB-шнур с удаленным выходным разъемом

Самодельный кулер Пельтье с регулятором температуры Сделай сам

Давайте посмотрим, как построить термоэлектрический мини-холодильник Пельтье, используя модуль TEC1-12706 и переключатель контроля температуры W1209.

Для этого проекта я использовал свой блок питания ATX с коммутационной платой ATX, чтобы создать самодельный мини-холодильник Пельтье холодильник или бокс-холодильник Пельтье с цифровым термостатом (W1209).

Идея пришла мне в голову, когда я искал дешевый термоэлектрический холодильник своими руками. Вместо классического компрессора в этих холодильниках для охлаждения используются модули Пельтье. Основное преимущество этих устройств в том, что в них нет движущихся частей, нет хлорфторуглеродов (CFC), они управляются путем изменения подаваемого тока, они имеют более длительный срок службы и их легко заменить, если они когда-либо сломаются.

Проверьте эти модули Пельтье TEC12706 на Amazon (филиал)

Что такое термоэлектрический модуль Пельтье TEC-12706?

Эти модули Пельтье представляют собой керамический квадрат, содержащий два разных типа полупроводников. Модуль Пельтье действует как тепловой насос, когда к модулю подается электрический ток. Одна сторона Пельтье охлаждается, а другая нагревается. Есть два основных типа модулей, использующих эффект Пельтье; термоэлектрический охладитель (ТЭО) и термоэлектрический генератор (ТЭГ).

ТЭГ может выдерживать более высокие температуры и, как правило, более эффективен при большей разнице температур между горячей и холодной стороной. Эти модули в основном используются для генерации электрического тока путем нагрева одной стороны при сохранении холодной другой стороны.Они коммерчески используются для изготовления тепловентиляторов для дровяных печей. Дополнительную информацию о ТЭГах можно найти в другой моей публикации о термоэлектрических генераторах. С другой стороны, модуль Пельтье, который я буду использовать в этом проекте, представляет собой термоэлектрический охладитель (ТЕС). Существуют различные типы TEC, и я решил использовать TEC1 12706.

Для вашей информации, TE относится к термоэлектрическим. C обозначает нормальный размер по сравнению с маленьким размером (S). Цифра 1 представляет собой количество ступеней, обычно это один.Следующие числа используются для определения количества пар и текущего рейтинга. Число 127 означает, что имеется 127 пар полупроводников. Чем выше это число, тем более проводящим и эффективным будет этот модуль. Последнее число 06 указывает на текущую мощность этого модуля Пельтье. В этом случае номинальный ток TEC1-12706 составляет 6 ампер. Для получения дополнительной информации об этих устройствах Пельтье, не стесняйтесь читать больше в Википедии.

Насколько эффективны термоэлектрические модули Пельтье TEC-12706?

Эффективность модуля зависит от разницы температур между горячей и холодной сторонами блока Пельтье.Эти модули TEC более эффективны, когда разница температур между двумя сторонами ближе друг к другу. Таким образом, важно эффективно рассеивать тепло и холод, производимые с каждой стороны.

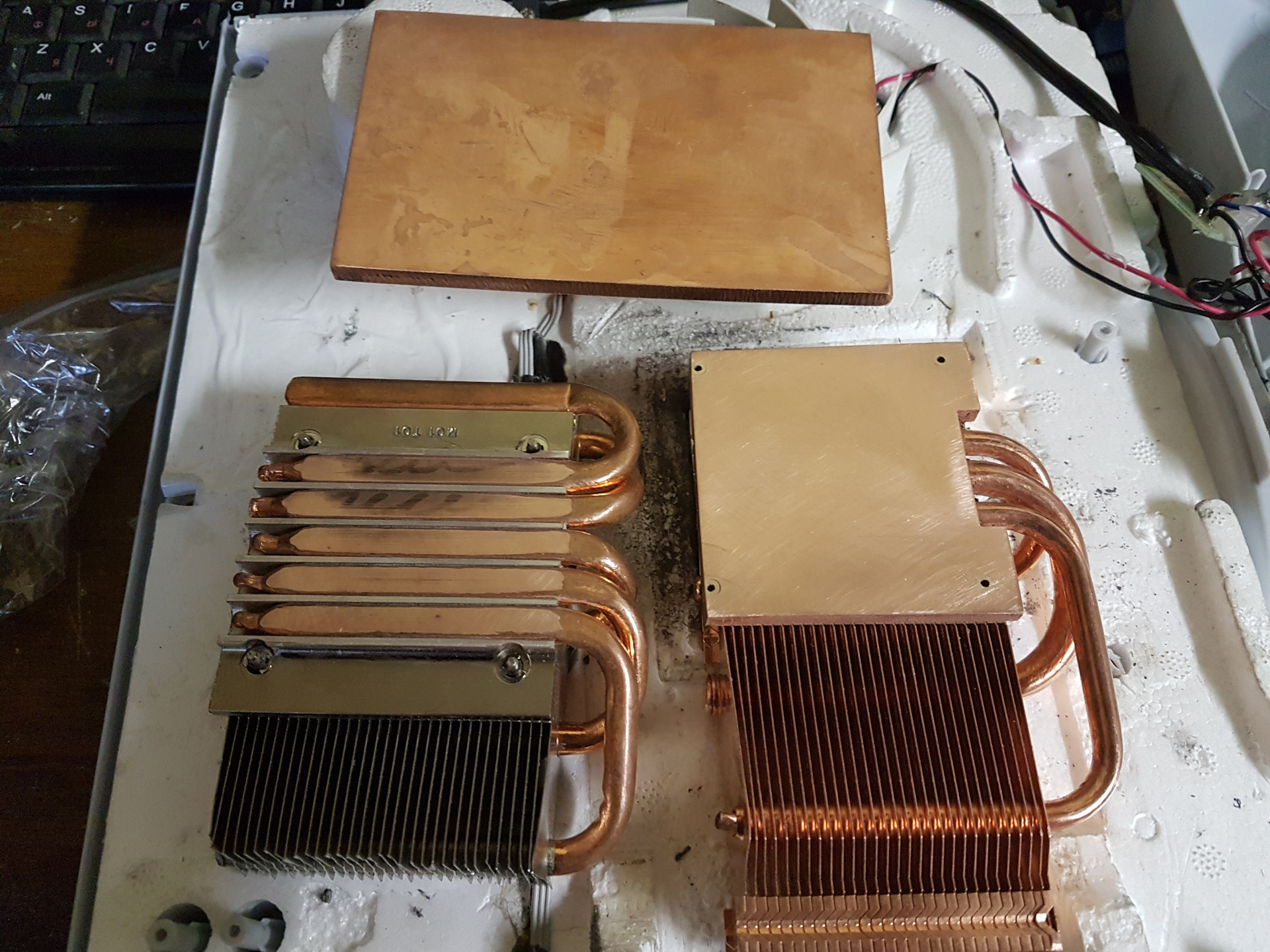

Для этого проекта я использую радиаторы, которые я взял со своего старого компьютера, но вы можете использовать радиаторы любого типа, какие только сможете найти. Для большей энергоэффективности радиаторы и модуль Пельтье следует собирать с использованием термопасты или теплопроводных силиконовых прокладок. Таким образом, тепло и холод будут беспрепятственно рассеиваться на радиаторах и увеличивать эффективность охладителя Пельтье.Я также использую компьютерные вентиляторы для рассеивания энергии на обоих радиаторах. Я использовал горячий клей, чтобы закрепить вентиляторы. Меньший нужно разместить над маленьким радиатором. Я использовал вентилятор на 24 В для внутренней стороны кулера, хотя я использую источник питания на 12 В. Таким образом снижается скорость вращения вентилятора и уменьшается выделяемое им тепло. Таким образом, ваш холодильник станет немного более эффективным.

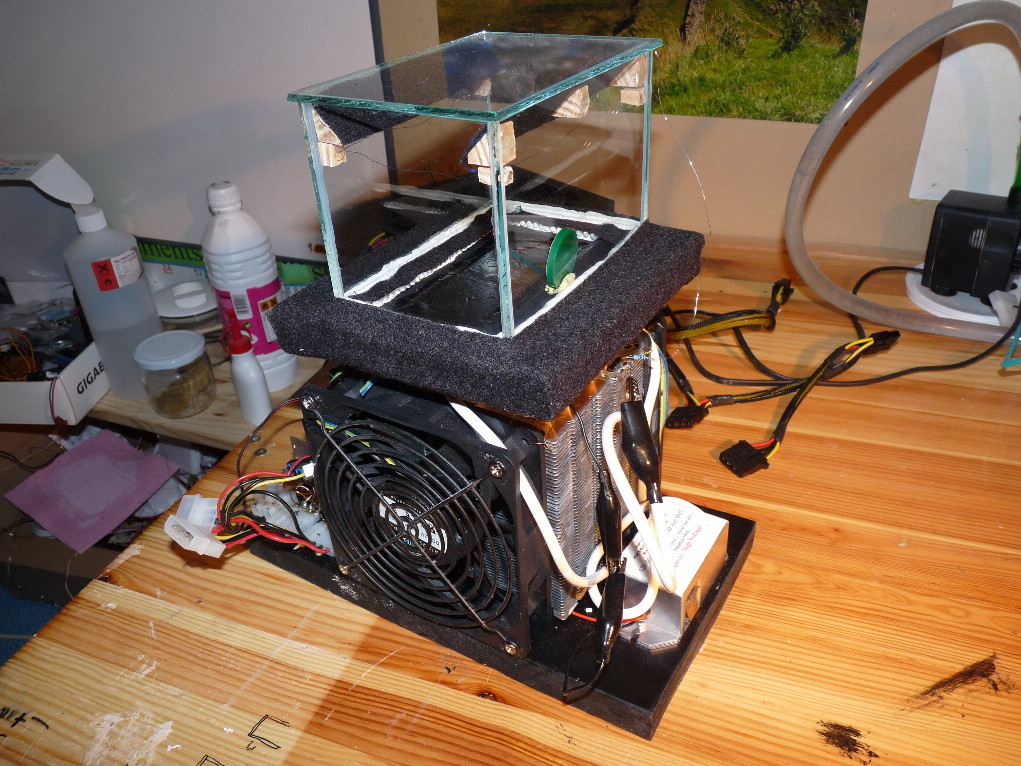

Изготовление самодельного мини-холодильника Пельтье с использованием модуля Пельтье TEC-12706

Обязательно проверьте модуль Пельтье, прежде чем все подсоединять.Вы можете использовать батарею на 1,5 В, чтобы увидеть, какая сторона горячая, а холодная. Вы должны подключить большой радиатор и вентилятор к горячей стороне и использовать меньший радиатор и меньший вентилятор для холодной стороны. Чтобы построить мини-холодильник Пельтье, я использовал старую транспортировочную коробку из пенополистирола, которая была у меня под рукой. Опять же, чем больше утеплитель, тем эффективнее будет ваш самодельный холодильник. Я выбрал это, потому что было легко разрезать крышку и поместить в нее термоэлектрический модуль Пельтье.

AliExpress.com Товар - Элемент Пельтье TEC1-12706 термоэлектрический модуль Пельтье 12706 TEC 12V DIY холодильник Cooler Peltier TEC1-12706 diy electronic

Использование цифрового термостата W1209 для контроля температуры вашего самодельного холодильника Пельтье

Для управления температура моего самодельного холодильника Пельтье, я использую цифровой термостат W1209.Этот переключатель контроля температуры дешев и прост в использовании. Вы можете установить желаемую температуру с точностью до 0,1 градуса. Датчик будет контролировать питание, включая и выключая модуль Пельтье в зависимости от настроек. Проверьте схему проводов в конце этого поста, чтобы узнать, как все подключить к устройству Пельтье и источнику питания. Модуль Пельтье TEC-12706 теоретически может использовать до 6 ампер, поэтому ему нужен хороший источник питания. Я использовал старый блок питания ATX от своего компьютера и преобразовал его в настольный блок питания с помощью переходника платы ATX.

Эффективность самодельного кулера Пельтье

Я использовал горячий клей для крепления вентиляторов. Меньший нужно разместить над маленьким радиатором. Я использовал вентилятор на 24 В для внутренней стороны кулера, хотя я использую источник питания на 12 В. Таким образом снижается скорость вращения вентилятора и уменьшается выделяемое им тепло. Таким образом, ваш холодильник станет немного более эффективным. Можно ожидать, что разница между температурой кулера и окружающей средой составит 10-15 градусов Цельсия. По Фаренгейту она упала с 70 до 50 градусов.

Общие выводы о самодельном мини-холодильнике Пельтье

Этот кулер явно не так эффективен, как классический компрессорный холодильник, но это крутой электронный гаджет, дешевый и простой в сборке! Проверьте мою коммутационную плату ATX Instructables или мое видео на YouTube, чтобы получить дополнительную информацию о лабораторном блоке питания, используемом в этом проекте, и о том, как выполнить преобразование блока питания вашего компьютера ATX. Надеюсь, эта информация окажется для вас полезной.

Материал, необходимый для этого проекта самодельного кулера

Самодельный холодильник Пельтье:

- Модуль Пельтье TEC1 12706 (eBay) (AliExpress) (Amazon)
- Переключатель контроля температуры W1209 цифровой термостат (eBay) (AliExpress) (Amazon)
- Теплопроводящая силиконовая прокладка (eBay) (AliExpress)
-8см Компьютерный вентилятор (eBay) (AliExpress)
-4см Компьютерный вентилятор 24В (eBay) (AliExpress)
-Транспортная коробка из пенопласта (или кулер любого типа, который у вас есть)
-Маленькие и большие радиаторы от старого ПК или любые радиаторы, которые могут быть у вас
-Электрические провода (я использую провода AWG14 и кабели Dupont)
-Пистолет для горячего клея

Преобразование блока питания ATX в лабораторный стол:

-ATX Плата Breakout Board (eBay) (AliExpress)
-ATX Блок питания (eBay)

Пожалуйста, посетите мою страницу с инструкциями, чтобы узнать больше об этом холодильнике Пельтье, сделанном своими руками. Также посмотрите мой предыдущий пост, чтобы узнать, как использовать цифровой мультиметр DT830B для измерения напряжения и силы тока.

Предупреждение и отказ от ответственности

Блок питания ATX может обеспечивать достаточный ток, чтобы вызвать серьезные травмы или смерть. Я не несу ответственности за несчастные случаи или повреждения. Не стесняйтесь использовать партнерские ссылки, представленные на этой странице. Цены такие же, это анонимно, так что вы можете поддержать создание этих видео.

Охладитель Пельтье Diy Fridge

Контейнер для льда с питанием от постоянного тока

Холодильник Amazon Пельтье.Diy мини двухъядерный электрический полупроводниковый охлаждающий модуль термоэлектрический холодильник Пельтье радиатор система охлаждения охлаждающего вентилятора для аквариума (180 Вт для аквариума 40 л) от Walfront $ 60,94 $ 60 94.

Автомобильный холодильник на Afterpay

Amazon Пельтье холодильник. Diy мини двухъядерный электрический полупроводниковый охлаждающий модуль термоэлектрический холодильник пельтье радиатор охладитель для аквариума вентилятор система охлаждения (180 Вт для аквариума 40 л) от walfront $ 60.94 $ 60 94. Diy холодильник, морозильная камера? Холодильник пельтье пельтьерэлемент.Вам не понравится система Пельтье. Слишком большая тяга для слишком слабого охлаждения. Что вам нужно, так это небольшой компрессор Danfoss, который может работать при 12/120 В и работать как настоящий холодильник / морозильник. Холодильник-нагреватель на амазонке: низкие цены и лучшие бренды. Купите лучшие предложения для кулеров. Бренды продаются напрямую на ebay по фантастическим ценам на лучшие бренды. Проверьте лучшие бренды на ebay. Наполни свою корзину цветом уже сегодня! Сделайте свой собственный регулятор температуры с помощью Arduino. Выращивайте идеальный хлеб, варите красивое пиво и выращивайте счастливых цыплят с помощью регулятора температуры Arduino.Если вы живете в менее чем надежном климате, таком как Англия, инструкции, которые говорят вам держать что-то при установленной температуре, не особенно полезны, у нас нет кондиционеров, а поднимать термостат для всего дома непрактично только для приготовление буханки хлеба. Холодильник-холодильник Пельтье поиск холодильник-холодильник Пельтье. Купи холодильник-холодильник Пельтье. Откройте для себя миллионы результатов здесь. Тома для разгона с жидким азотом и водяным охлаждением. · Я думаю, что это полный глупый вопрос, и он не сработает, но можно ли жидкий азот поместить в систему с водяным охлаждением без каких-либо модов или небольших модификаций?Кулер Пельтье результаты изображения холодильника своими руками. Больше изображений холодильников пельтье своими руками.

Kkmoon diy комплект термоэлектрический холодильник пельтье. Купить kkmoon diy kit термоэлектрический охладитель пельтье холодильная система охлаждения модуль теплопроводности радиатора + вентилятор + радиаторы tec112706 бесплатная доставка amazon возможна при соответствующих покупках.

Охладитель электрических полупроводников, модуль термоэлектрический своими руками. Купить модуль охлаждения полупроводников своими руками термоэлектрический холодильник пельтье радиатор кулер вентилятор система охлаждения 12v радиаторы amazon бесплатная доставка возможна на.Официальный сайт Walmart® сэкономьте деньги. Живи лучше, Walmart. Бесплатная доставка в течение 2 дней для миллионов товаров. Нет членских взносов. Купить сейчас! Простые схемы самодельных схем холодильников Пельтье. Самостоятельно руководил проектами. Мигалки преследуют простой холодильник, используя устройство Пельтье для создания необходимого охлаждающего эффекта внутри холодильника. Как устройство Пельтье. 40 лучших термоэлектрических изображений на кулере pinterest diy. «Найдите больше вентиляторов и информации об охлаждении! Сделай сам, новая система охлаждения, система охлаждения, сделай сам, набор, система охлаждения Пельтье, охлаждающее устройство с высококачественными термоэлектрическими модулями охлаждения, китайские поставщики охлаждения Пельтье, дешевая система охлаждения Пельтье от sensda electronics global на aliexpress». Создаете свой собственный мини-холодильник? Hackaday. Создаете свой собственный мини-холодильник? 57 комментариев. Джеймс Хобсон, ваш кондиционер пельтье своими руками звучит довольно весело! Какой модуль Пельтье вы использовали на самом деле, откуда он? Охлаждение Пельтье. Делаем охладитель пельтье с мясом! 8 шагов (с картинками). Делаем охладитель пельтье с мясом! Я хотел сделать более эффективный охлаждающий элемент для моего кулера с электрическим приводом, поэтому я пошел дальше и заказал необходимые детали у Amazon. Радиаторы с тепловыми трубками действительно хороши для охлаждения процессора (те 2, которые изображены на фото, могут выдерживать 160 Вт tpd easil.Самодельный охладитель пельтье / холодильник с регулятором температуры своими руками. В этом холодильнике, сделанном своими руками, используется эффект Пельтье, то есть наличие нагрева или охлаждения в электрическом соединении двух разных проводников. Таким образом, питание модуля tec12706 будет генерировать холодную и горячую стороны. Пельтье кулер своими руками видео результаты. Еще видео о холодильниках пельтье своими руками.

Термоэлектрический холодильник Анимация

Самодельный холодильник с мини-портом USB и охладителем Пельтье. Самодельный мини-холодильник с USB-портом, холодильник с кулером Пельтье, термоэлектрический термоэлектрический охладитель на свободной энергии, здесь есть мини-холодильник, который состоит из 1 блока Пельтье (50 Вт), 2 радиаторов, 2 маленьких вентилятора, коробки для поролоновых контейнеров, адаптер переменного тока на 12 вольт и суперклей.В мини-холодильник 1 пелтер я добавил более совершенный вентилятор для радиатора горячей стороны Пельтье. Советы по лечению клопов от профессионального дезинсектора. Истребитель клопов делится своим советом по борьбе с вредителями, а посетители делятся продуктами, которые работают лучше всего, а какие нет. Создание мини-холодильника Пельтье с регулируемой температурой. Недавно я закончил свой проект мини-холодильника Пельтье, и он отлично работает! Он питается от источника питания 12 В, а релейный выход переключает охладитель Пельтье.

Автомобильный кулер

Холодильник Пельтье ebay.Полупроводниковое охлаждение, охладитель Пельтье, радиатор воздушного охлаждения, сделай сам, мини-холодильник, больше похоже на это полупроводниковое охлаждение Пельтье 12 В для домашних животных, кондиционер, холодильник, охладитель + вентилятор, совершенно новый. Самодельный холодильник пельтье мини-холодильник своими руками с температурой. Для этого самодельного проекта я использовал блок питания atx и радиаторы от компьютера, а также охладитель из пенополистирола, который у меня был. Для охлаждения в холодильнике используется термоэлектрическое устройство Пельтье. Kkmoon diy комплект термоэлектрический холодильник пельтье. Купить kkmoon diy kit термоэлектрический охладитель пельтье холодильная система охлаждения модуль теплопроводности радиатора + вентилятор + радиаторы tec112706 бесплатная доставка amazon возможна при соответствующих покупках.Холодильник Amazon peltier новый. DC 12v термоэлектрический охладитель Пельтье холодильная система охлаждения теплопроводный модуль полупроводниковый холодильник холодильная система охлаждения diy kit мини-кондиционер от fdit $ 23,99 $ 23 99 prime. Сделай сам прошутто в винном холодильнике Seattle food geek. Это была моя первая попытка вяления мяса, и я бы сказал, что она прошла фантастически хорошо. Этот проект был вдохновлен Мэттом Райтом и его безумно красивым блогом wrightfood. Мэтт имеет серьезный опыт лечения и предлагает подробные рецепты и методы лечения в домашних условиях.За это. Простые схемы самодельных схем холодильников Пельтье. Самостоятельно руководил проектами. Мигалки преследуют простой холодильник, используя устройство Пельтье для создания необходимого охлаждающего эффекта внутри холодильника. Как устройство Пельтье.

Термоэлектрический мини-холодильник Пельтье своими руками youtube. Термоэлектрический мини-холодильник Пельтье своими руками Вот видео, показывающее, как сделать простой дешевый мини-холодильник своими руками с помощью термоэлектрического теплового насоса Пельтье. Модуль Пельтье, охлаждающий. Советы по лечению клопов от профессионального дезинсектора.Кейт Гордон: правда о постельных клопах от профессионала. Я занимаюсь борьбой с вредителями 16 лет. 5 лет назад к нам стали поступать звонки из-за клопов. Я провел более 300 процедур и обнаружил, что от них совсем нетрудно избавиться. Сделайте свой собственный регулятор температуры с помощью Arduino. Датчик температуры tmp36 подключается плоской стороной к вам и ногами вниз и подключается +, сигнал, земля в указанном порядке. + Идет к выходу 3,3 В от Arduino; вам также понадобится другая линия, идущая от +3.3 В к контакту aref, это указывает Arduino использовать 3,3 В для аналогового входа вместо 5 В. Подключите сигнальный контакт датчика к a1. Мини-холодильник Пельтье для бедняков, часть 1 из 2. Представленный здесь мини-холодильник Пельтье для бедняков идеально подходит для охлаждения напитков и тому подобного. Этот мини-холодильник с «бесшумным» двигателем термоэлектрического охладителя также имеет легкую конструкцию, что делает его идеальным для использования как в дороге, так и дома! Шаг 1, охладитель Пельтье. Холодильник теплее охладитель цель. Найдите подходящую поездку.Магазин. Бесплатная доставка по продаже холодильников торговой марки нужна помощь. Найдите отличную экономию сегодня. Делайте покупки в Интернете и экономьте на цели.

IRJET - Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических дисциплин для Тома 8, выпуск 3 (март-2021)

Отправить сейчас


IRJET Vol-8, выпуск 3, Март 2021 г. Публикация продолжается ...

Обзор статей


Получено IRJET "Импакт-фактор научного журнала: 7.529 "на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей Системы менеджмента качества.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8 Выпуск 3 ( Март 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается ...

Обзор статей


Получено IRJET "Фактор влияния научного журнала: 7. 529 "на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей Системы менеджмента качества.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8 Выпуск 3 ( Март 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается ...

Обзор статей


Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей Системы менеджмента качества.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8 Выпуск 3 ( Март 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается ...

Обзор статей


Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей Системы менеджмента качества.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8 Выпуск 3 ( Март 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается ...

Обзор статей


Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей Системы менеджмента качества.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8 Выпуск 3 ( Март 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается ...

Обзор статей


Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей Системы менеджмента качества.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8 Выпуск 3 ( Март 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается ...

Обзор статей


Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации ISO 9001: 2008 для своей Системы менеджмента качества.


IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8 Выпуск 3 ( Март 2021 г.)

Отправить сейчас


IRJET Vol-8, выпуск 3, март 2021 г. Публикация продолжается ...

Обзор статей


Получено IRJET "Фактор влияния научного журнала: 7.529 "на 2020 год.

Проверить здесь


IRJET получил сертификат регистрации системы менеджмента качества ISO 9001: 2008.


Сравните цены на холодильник Пельтье своими руками AliExpress

Отличные новости !!! Вы попали в нужное место для покупки холодильника Пельтье своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший холодильник Пельтье своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили на AliExpress свой холодильник Пельтье своими руками.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своем холодильнике Пельтье своими руками и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy peltier Холодильник по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Простой контур холодильника Пельтье | Проекты самодельных схем

В этом посте мы узнаем простую процедуру создания простого холодильника с использованием устройства Пельтье для создания необходимого охлаждающего эффекта внутри холодильника.

Как работает устройство Пельтье

Все мы знакомы с устройством Пельтье и знаем, как оно работает.

Устройство Пельтье - это двухпроводное полупроводниковое устройство, имеющее две поверхности, которые генерируют на них горячие и холодные температуры в ответ на электричество, подаваемое на его клеммы.

В основном он работает по принципу термоэлектрического эффекта (противоположного эффекту Зеебека), когда разность потенциалов используется для создания или создания горячей и холодной температур на двух концах разнородной металлической сборки.

Устройство Пельтье имеет две клеммы в виде концов проводов, которые необходимо подключить к источнику напряжения с высоким содержанием тока.

Подача напряжения мгновенно приводит к тому, что одна поверхность устройства становится горячей, а другая очень быстро остывает.

Однако с горячим концом нужно быстро обращаться, чтобы тепло не достигало более высоких уровней, что может полностью затруднить процесс нагрева и охлаждения и разрушить само устройство.

Следовательно, горячая поверхность должна быть прикреплена с помощью тяжелых теплоотводящих материалов, таких как алюминий или медь подходящих размеров.

Как построить простой холодильник с использованием устройства Пельтье

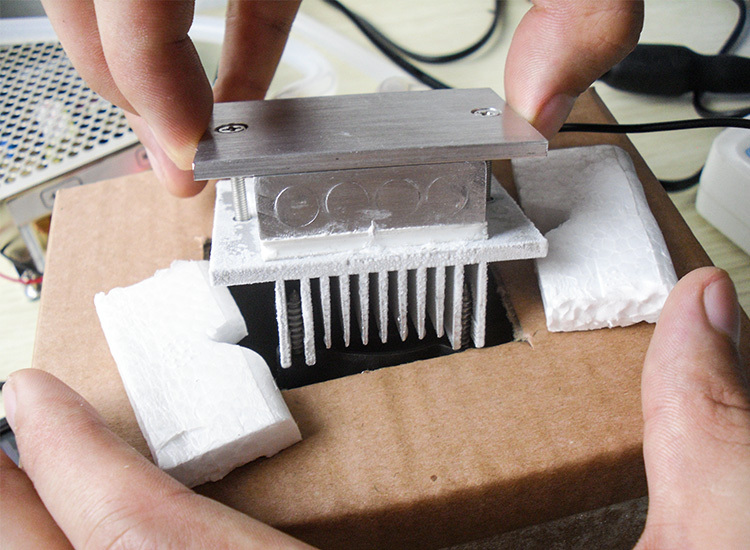

Простая конструкция простой схемы холодильника Пельтье, показанная на рисунке, демонстрирует рассмотренную выше установку, в которой два таких устройства надлежащим образом закреплены алюминиевыми пластинами для излучения разной степени температуры от их соответствующие стороны.

Пластины, ответственные за создание охлаждающего эффекта, должны быть заключены внутри хорошо изолированного корпуса, состоящего из термоколяски или полиуретановой пены и т. Д.

Внутренняя камера может использоваться для хранения бутылок с водой или пакетов с водой по желанию.

Горячие поверхности радиатора должны быть открыты в наружном воздухе для излучения и для контроля температуры «горячих» концов блока, см. Рисунок.

Полная схема для понимания того, как сделать простой холодильник Пельтье в домашних условиях.

Характеристики Пельтье

  • Температура горячей стороны (ºC) 25ºC / 50ºC
  • Qmax (Вт) = 50/57
  • Delta Tmax (ºC) = 66/75
  • Imax (Ампер) = 6,4 / 6,4
  • Vmax (Вольт) = 14,4 / 16,4
  • Сопротивление модуля (Ом) = 1,98 / 2,30

Видео-демонстрация
