Зачем колеса ставят под углом?
Популярные модели шин
Типы углов установки колес
Проверка и регулировка углов колес
Последствия неправильной установки

Углы установки колес – один из главных факторов, который определяет поведение автомобиля на дороге. Правильная регулировка этих углов помогает обеспечить отличную управляемость, устойчивость ТС при езде по прямой дороге и на поворотах.

Углы установки колес – один из главных факторов, который определяет поведение автомобиля на дороге.

Правильная регулировка этих углов помогает обеспечить отличную управляемость, устойчивость ТС при езде по прямой дороге и на поворотах. Каждая марка авто имеет свои параметры элементов подвески, которые устанавливаются на заводе. Во время эксплуатации они могут сбиваться из-за износа элементов ходовой и других частей. Поэтому угловые зазоры необходимо периодически регулировать.

В статье мы расскажем о назначении и видах углов установки колес, рассмотрим способы настройки этих параметров.

Зачем колеса ставят под углом?

Каждый производитель автомобилей проектирует для своих моделей определенное расположение колес относительно друг друга и плоскости дорожного полотна. Установка наклона позволяет улучшить характеристики управляемости и устойчивости ТС.

Правильно отрегулированная подвеска обеспечивает автомобилю лучшую сцепляемость колес в точке контакта с дорожным полотном при быстрой, медленной езде, во время плавного или резкого торможения.

Верно установленный угол будет положительно влиять на движение по прямой и на поворотах.

Если заводские регулировки нарушаются не сильно, то водитель может долго не замечать проблем при езде. Чем больше сбиваются угловые параметры, тем хуже машина ведет себя на дороге. При прямом движении автомобиль будет уводить в сторону, возникнут трудности при поворотах. Кроме того, наклон влияет на износ покрышек. При сбитых углах установки покрышки стираются неравномерно, что приводит к разбалансировке колес.

Например, разница износа протектора на передней и задней покрышке более 1,5 мм может вызывать вибрацию и удары в руль при езде. При неправильной настройке углов и разбалансировке водитель будет часто менять авторезину.

Производитель задает оптимальные параметры установки для выпускаемой марки с учетом конструктива подвески. Эти углы спроектированы так, чтобы их можно было регулировать самостоятельно или на СТО при необходимости.

Типы углов установки колес

В заводском техпаспорте указываются несколько значений настройки. Рассмотрим, как называется угол колёс и какие у него параметры:

Схождение – это угловой зазор между плоскостью вращения колесного диска и продольной осью машины. Этот параметр может рассчитываться в виде разности длины между задними и передними бортами ободов. В этом случае значение высчитывается не в градусах, а в миллиметрах. Схождение может быть отрицательным или положительным. В первом варианте плоскости вращения дисков пересекаются сзади автомобиля, а во втором случае – спереди. Отрицательное схождение нежелательно. При нём снижается управляемость и ТС «виляет» по дороге, возникает опасность неуправляемого заноса. При положительных значениях управляемым колесам придается дополнительная маневренность, машина лучше управляется, легче входит в повороты.
Развал – наклон колесных дисков к плоскости дороги. Угол образуется между вертикалью и средней плоскостью шины. Может быть минусовым – диск имеет уклон внутрь к кузову, а также плюсовым – уклон наружу от кузова. На что влияют значения развала? Они определяют площадь контактной области покрышки в момент сцепления с дорожным полотном. При больших отрицательных значениях снижается устойчивость машины при прямом движении, но улучшается при поворотах. При завышенных положительных значениях все наоборот – прямо движется хорошо, а на поворотах заносит.
Кастер – продольный угловой зазор, который образуется между осью поворота колесного диска и вертикальной плоскостью. Такой параметр обеспечивает возврат колес в нейтральное положение после прохождения поворота. Кастер может иметь плюсовые и минусовые значения.

Эти настройки воздействуют на управляемые и задние колёса в большей или меньшей степени. Однако для ведущей оси есть ещё одна важная регулировка – плечо обкатки. Это зазор между колесным центром и точкой пересечения линий поперечного наклона оси поворота с вертикалью. Значение может быть положительным, когда точка пересечения находится справа от оси колесного центра. При нулевом значении точки совпадают.

Положительное и нулевое значение повышают устойчивость ТС на поворотах, хорошо стабилизируют оси при передвижении по прямой дороге. Отрицательные значения этого параметра сильно снижают управляемость авто.

Проверка и регулировка углов колес

Если на СТО предлагают сразу после постановки машины на стенд отрегулировать развал схождения, лучше отказаться от услуг такого сервиса. Опытные мастера сначала проводят техосмотр автомобиля, чтобы установить причины неисправности. Проверяют люфт в рулевом колесе и подшипниках ступицы, осматривают узлы подвески, определяют наличие осевого и радиального биения дисков.

Углы установки сбиваются по разным причинам. Самый распространенный вариант – это естественный износ деталей подвески. Например, если тяги невозможно отрегулировать, то их придется менять. Всё это скажет мастер только после техосмотра.

Регулировка выполняется на разгруженном автомобиле – в салоне, в багажнике, на крыше не должно быть лишних предметов. Также необходимо привести рулевую рейку в нейтральное положение. Установкой передней оси выравниваются радиусы поворота автомобиля вправо и влево, что позволяет точно выставить зазоры. После подготовки выполняется регулировка управляемых колес в такой последовательности: установка кастера – развал – схождение.

Чем создают правильный зазор? Тяги, наконечники рулевого управления имеют резьбовые соединения. Гаечным ключом можно уменьшить или увеличить длину тяг и соответственно изменить величину нужного зазора. Схождение можно отрегулировать для передней и задней оси практически на всех видах подвесок.

Кастер и развал настраивается не на всех марках авто. Например, некоторые модели Daewoo и BMW конструктивно не имеют регулирующих элементов. Схождение настраивается только изменением длины рулевых тяг. На других видах подвесок развал и кастор устанавливается добавлением/удалением шайб, эксцентриковыми болтами, специальными ползунками.

Последствия неправильной установки

Неверная настройка развала-схождения передних колес повлияет на управляемость автомобиля при езде по прямой и в поворотах. Кроме того, возникнет неравномерный износ покрышек. Для переднеприводного авто сбитые зазоры на задней оси менее критичны, чем на передней. Однако из-за неравномерного износа протекторов появляется опасность разбалансировки колесных дисков.

Как проверить, какие настройки лучше? Оптимальный вариант для большинства автолюбителей – это придерживаться заводских параметров. Нужно открыть техпаспорт машины, найти название угла развала, схождения или кастера и руководствоваться этими значениями при регулировке. Различные эксперименты с настройками подойдут любителям спортивной езды. В повседневной жизни отрицательные значения развала и схождения не оправдывают себя. Руль становится тяжелее, устойчивость на поворотах чувствуется только на максимальной скорости движения.

Подобрать шины Goodyear для вашего автомобиля

Развал схождение, регулировка развал схождения во Владивостоке

7 причин проверить развал схождение

Если вы попали в яму, либо часто ездите по плохой дороге;
Если заметили износ покрышек на внутренней или внешней стороне;
Если тугой или слишком «легкий руль», плохой самовозврат руля;
Если повысился расход топлива;
Если заменили детали ходовой части;
Если заменили шины;
Если не устраивает управление, автомобиль плохо держит дорогу.

Регулировку развала-схождения колес можно точно проверить и отрегулировать только на стенде. Дело в том, что работа «на глаз» приводит к неточностям, а разность даже в 0,5 градуса приносит сложности при езде.

Чем мы отличаемся от других автосервисов, занимающихся регулировкой «Сход-развала»?

Все, что связано с ходовой частью, можно выполнить в одном месте: отремонтировать подвеску (ходовую часть), сделать качественный «развал-схождение», «переобуть» и отбалансировать колеса.
Профессиональное оборудование. Никаких ручных измерений, рулеток и веревок — только современное оборудование!

Рады вам сообщить, что автосервис TwinСam приобрел новую систему для проверки развал-схождение колес «Hunter с датчиками HawkEye Elite™»

Данная система обладает рядом преимуществ:

Камеры высокого разрешения! Четыре 5-мегапиксельные цифровые камеры обеспечивают высокую точность и скорость измерений углов установки колёс.
Запатентованная компанией Hunter конструкция адаптеров и трёхмерные мишени значительно увеличивают скорость обслуживания, время установки теперь исчисляется не минутами, а секундами… Система развал-схождения Hunter c датчиками HawkEye Elite и подъёмником RX позволяют получить результаты измерений за 90 секунд! Вам не придется долго ждать, чтобы узнать результат.
Новая конструкция адаптеров предотвращает повреждение дисков, так как:

зажимается шина, а не диск
нет контакта «метал — метал»
адаптер касается колеса только прорезиненным ободом.

Записаться на регулировку развала схождения

Схождение колес

Схождение — угол между направлением движения и плоскостью вращения колеса.
Перед автомобиля (вид сверху). Если А больше Б, то схождение считается положительным, если меньше — схождение отрицательное.

Схождение способствует правильному положению передних колес при различных скоростях движения и углах поворота автомобиля.

Признаки отклонения схождения от нормы:

сильный пилообразный износ шин, при схождении в 5 мм и более покрышка сотрётся менее чем за 1000 км;
визг покрышек в повороте;
повышенный расход топлива из-за увеличенного сопротивления качению передних колес (накат автомобиля намного меньше положенного).

Нормальное схождение передних колес — важный фактор устойчивости автомобиля. Точную установку схождения выполняют только в автосервисе (СТО), предварительно проверив надежность крепления рычага рулевой трапеции к поворотной стойке, соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага и развал колес.

Если Вы ремонтировали ходовую часть автомобиля, обязательно проведите регулировку развала-схождения колес.

Развал колес

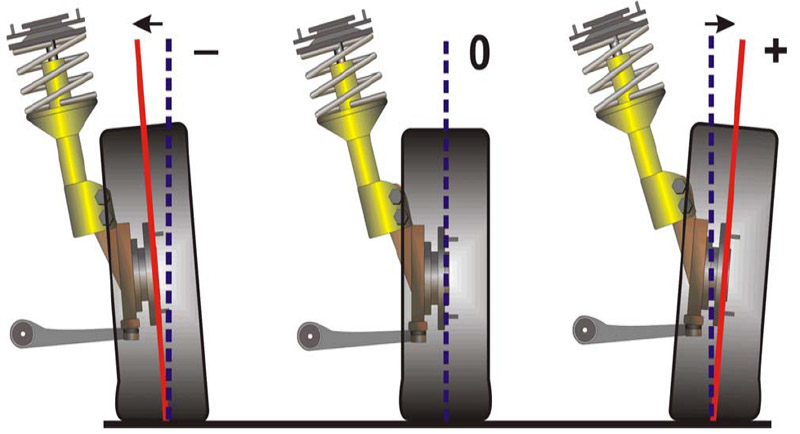

Развал — угол между вертикалью и плоскостью вращения колеса автомобиля.

Переднее левое колесо (вид спереди автомобиля). Если А больше Б, то это отрицательный развал, если меньше — развал положительный.

При отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.

Нулевой развал обеспечивает минимальный износ шин и следовательно повышается срок службы покрышек.

Ответы на наиболее часто встречающиеся вопросы, возникающие после регулировки «Сход-развала».

Почему руль стоит неровно при движении по прямой?

Причин может быть несколько:

Повышенный свободный ход рулевого управления. При движении свободный ход выбирается влево или вправо, что приводит к небольшому наклону руля.

Автомобиль имеет некоторую повернутость заднего моста (задней оси). Была выполнена регулировка «сход-развала» только передней оси без учета смещений задней оси.

Слишком большая разница в развале задних колес. Особенно, когда одно колесо имеет полжительный развал, а другое – отрицательный.

Большая разница в давлении передних или задних колес.

Имеются скрытые деффекты ходовой части, которые по какой-либо причине не были обнаружены перед регулировкой «сход-развала».

Примечание: Если помимо наклона руля на автомобиле одновременно присутствует увод автомобиля в сторону, то сперва нужно найти и устранить причину увода, а затем уже выставлять положение руля.

Почему автомобиль ведет всторону при нормальном «сход-развале»?

Проверьте влияние резины на увод. Для этого поменяйте местами левое и правое передние колеса. Если увод при этом изменит свое направление, то причина в резине. Меняйте колеса «по кругу» и ищите пару, на которой машина поедет ровно. Затем нужно привести в соответствие направление вращения колес (если на покрышке имеется стрелка, указывающая направление вращения), то есть перевернуть шины на дисках, если это необходимо (обязательно с последующей балансировкой колес). Данная причина увода в последнее время встречается очень часто (и, как не удивительно, даже на новой резине). Во всем виновато качество изготовления шин. Как говорят производители шин — это так называемая силовая неоднородность каркаса покрышки.

Повышенный дисбаланс колес. Кривизна колесных дисков.

Была проведена диагностика и регулировка только передней оси автомобиля. Нужно продиагностировать задний мост. Возможно причина кроется в нем (погнутости, деформация, нарушения регулировок).

Имеются скрытые деффекты ходовой части, которые не были обнаружены перед регулировкой «сход-развала».

До регулировки машину никуда не вело, но имел место повышенный износ резины. После регулировки «сход-развала» появился увод в сторону.

Скорее всего причина в резине (см. пункт выше). Автомобиль раньше ехал ровно потому, что увод создаваемый резиной был уравновешен уводом создаваемым неправильным «сход-развалом» в другую сторону. Устранили одну причину — появился увод.

Машину не ведет, резину не ест, но автомобиль тяжеловат в управлении («тугой» руль).

При ремонте установлены тугие шаровые опоры или рулевые тяги, перетянут маятниковый рычаг или рулевой редуктор (рулевая рейка). Со временем все может стабилизироваться само собой, кроме перетяжек (их нужно привести в норму).

Неправильно отрегулирован «сход-развал».

Вылет дисков (параметр «ЕТ» указан на маркировке диска) не соответствует вылету, рекомендованному заводом-изготовителем.

Низкое давление воздуха в покрышках.

Почему со временем нарушается установка углов на автомобиле, даже если небыло никакого ремонта ходовой части и автомобиль не попадал в аварийные ситуации?

Углы установки колес напрямую зависят от клиренса автомобиля. А клиренс, в свою очередь, имеет особенность изменяться в зависимости от возраста машины. Это происходит из-за просадки упругих элементов подвески: пружин, сайлентблоков и прочих элементов подвески.

Появление и накапливание микроскопических зазоров в шарнирных соединениях подвески, которые складываясь между собой, дают ощутимые изменения углов установки колес.

Естественное старение кузова (для автомобилей с несущим кузовом), ввиду того, что он испытывает в процессе эксплуатации постоянные изгибающие и крутящие моменты, что приводит к постепенному изменению его «геометрии» и, в свою очередь, — к изменению углов установки колес.

Проверка и регулировка развал схождения

Если ваша машина едет прямо и нет очевидно неравномерного износа покрышек – не значит, что у вас всё в порядке! 🙂 К очевидным симптомам приводят не только существенные отклонения от допусков, но и слабые, неощутимые – это бомба замедленного действия. Для вашего кошелька. Допустим, комплект новых колёс мог бы прослужить четыре сезона, но потребует замены уже в конце третьего. Амортизаторы должны отработать минимум 100 000 км, но «потекут» или замучают раскачкой кузова на 75 000. И ведь грешить будете на них! В то время как виновник – кривые углы. Неудовлетворительные геометрические параметры автомобиля приводят не только к быстрому и неравномерному износу шин. Более серьёзным последствием является ухудшение устойчивости во время движения и удлинение тормозного пути.

Даже недавно сошедшая с конвейера машина требует контроля углов установки колёс в первый десяток тысяч километров. Не верите? Зря, об этом знает любой дилер. Но знаниями своими не спешит делиться. Вот выдержка из программы самообучения:

В обязательный регламент первых ТО проверка развала и схождения не предусмотрена, и к чему это приводит?

Регулировка – это просто?

Судите сами:

Реальному измерению и регулировке должны предшествовать следующие этапы:

• Чтобы избежать неверной регулировки, необходимо провести процедуру компенсации осевого биения (балансировки) дисков. В противном случае регулировка будет неверной. Регулировка схождения колёс не может быть правильно выполнена без проведения процедуры компенсации осевого биения дисков!

• Определить тип ходовой части на основе информации таблички технических данных.

• Убедиться в отсутствии недопустимого люфта и повреждений подвески и подшипников колёс, рулевого управления и его деталей и при необходимости выполнить ремонт.

• Проверить глубину рисунка протектора. Разница в глубине на одной стороне оси не должна превышать 2 мм. Накачать шины до нужного давления.

• Заполнить полностью топливный бак, по возможности уравновесив автомобиль с помощью мешков с песком (это всего лишь пример, для разных марок/моделей разные требования).

• Проверить, находятся ли на своих местах запасное колесо и набор инструмента автомобиля (в зависимости от комплектации).

• Заполнить полностью бачок омывателя ветрового стекла.

• Выполнить надлежащее выравнивание автомобиля, сжатие и стабилизацию пружин.

Надоело читать? Посмотрите видео, в котором снявшаяся «модель» проехала не больше 10 000 км:

Сойдёт любой стенд?

Времена линейки и даже лазера уже позади, можете сказать вы, и современными стендами могут пользоваться даже обезьяны. Знай себе читай на экране, что диктует компьютер, и выполняй эти распоряжения. Но не всё так просто. Во-первых, к самому стенду должны предъявляться особые требования. Допуск для подъёмника:

При проверке геометрических параметров подъёмных приспособлений применяются более высокие требования к точности по сравнению с обычными подъёмниками. Это относится, в частности, к допуску самой плоскости, в результате чего разница в высоте между левой и правой сторонами передней или задней подвески не должна превышать 1 мм. При выполнении диагонального измерения разница в высоте должна составлять не более 2 мм между передней правой стороной и задней левой или наоборот. Эти допуски действительны для каждой позиции измерения! Их проверка осуществляется как на четырёхстоечных подъёмниках, так и на подъёмниках ножничного типа.

Платформы и компьютер для регулировки углов установки колёс следует проверять и настраивать в ходе обслуживания, но не реже одного раза в год! И делать это должен не сам механик, а специально обученный человек с особыми инструментами. Проще говоря, если у стенда «сбит горизонт», то даже при всех зелёненьких окнах реальные параметры установки углов могут быть существенно сбиты, что и приводит к уводу с прямой траектории, тяжелому рулю и тому подобному.

Во-вторых, многое зависит и от механика, который проводит регулировку. Это только кажется, что достаточно открутить контргайку и слегка изменить длину тяги. На самом деле надо потратить время и уделить внимание оценке состояния подвески, не игнорировать требования по подготовке машины к регулировке, не пытаться сэкономить на работах. Надеюсь, обратили внимание в ролике, что требуется точно определить положение «0» в рулевом механизме и только потом регулировать схождение, зачастую обеими тягами. Ленивый «механик» может подкрутить одну и на том успокоиться. Развал в красной зоне? Ну и что, он же не регулируется! Так скажет Хомо Ленивец, а нормальный специалист попробует подвигать подрамник. И так далее. В общем, я пытался донести простую мысль: развал/схождение – это важно, и своевременная регулировка в первую очередь экономит ваши деньги.

Как часто необходимо производить проверку?

В идеале – при каждой сезонной смене колёс. Но кто будет слушать рекомендации, выдаваемые сервисом? 🙂

А вы попробуйте, заезжайте на стенд просто для проверки, которая стоит существенно меньше, чем регулировка.

ЗАПИСАТЬСЯ НА ПРОВЕРКУ УГЛОВ РАЗВАЛ СХОЖДЕНИЯ

Яков Финогенов

Технический специалист ЕвроАвто.

Узнать стоимость описанных работ для своего авто, подобрать запчасти и записаться в автосервис
