Регулировка фар ваз 2110 бош

регулировка света фар на автомобилях ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем семейства ваз 2110 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулировка фар на автомобилях ваз 2110, ваз 2111, ваз 2112 производится с помощью вращения винтов 1 и 2 (см. рис. 7-36), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары на машинах ваз 2110, ваз 2111, ваз 2112 с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана. Поставьте полностью заправленный и снаряженный автомобиль ваз 2110, -2111, -2112 с нагрузкой 750 Н (75 кгс) на сиденье водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит) фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок. Начертите на экране (рис 7-35) вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля семейства ваз 2110. На высоте 600 мм, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен. Установите ручку гидрокорректора фар на панели приборов ваз 2110, ваз 2111, ваз 2112 в положение, соответствующее нагрузке автомобиля одним водителем. Включите на автомобиле ваз 2110, ваз 2111, ваз 2112 ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 (рис. 7-36) и 2 световые пучки фар. У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-35), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

рис. 7-35. Схема регулировки света фар

рис. 7-36. Регулировочные винты блок-фар:
1 — винт регулировки пучка света в горизонтальной плоскости 2 — винт регулировки пучка света в вертикальной плоскости

Регулировка фар

Самой распространенной причиной ДТП является плохая видимость. Поэтому не стоит объяснять, почему ваши фары должны быть хорошо отрегулированы. На иномарках можно встретить адаптивный свет – это когда фары направляют свет в зависимости от угла наклона авто, загруженности и других параметров.

Самым простым способом регулировки света фар является станция техобслуживания. Но, мы же все делаем своими руками и не хотим отдавать лишние деньги. Поэтому в данной статье я расскажу вам как отрегулировать фары на ВАЗ 2110.

Перед началом регулировки, чтобы избежать погрешностей следует проверить несколько вещей, а именно:

  1. Проверить фары на наличие загрязнений.
  2. Просмотреть фары на наличие повреждений.
  3. Проверить давление шин.
  4. За рулем должен быть вес, который приблизительно равен вашему.

Как отрегулировать фары ВАЗ 2110 своими руками?

  1. Регулировку производим на досконально ровном месте. При этом напротив должна быть стена, которая стоит под 90° к площадке.
  2. Расстояние от стены до машины равно 5 м.
  3. На стену нанесите данный рисунок мелом. Или же нарисуйте данное изображение на листах бумаги и наклейте их на стену.

  1. Первую линию рисуем параллельно площадке, расстояние от площадки до линии должно быть равно расстоянию от площадки до верхушки фар.
  2. Вторую линию проводим параллельно предыдущей, на 7,5 см ниже.
  3. Проводим 2 линии, условно идущие по центру фар. Назовем эти линии А и В. Они параллельны между собой и перпендикулярны линиям 1 и 2. Точки пересечения их с линией 2 назовем Е. Расстояние между этими точками равно 936 мм.
  4. Если в вашем ВАЗ 2110 есть гидрокорректор, то установите его в положение 1 и включите ближний свет фар.
  5. Накройте чем-нибудь светонепропускным одну из фар (тканью)
  6. Добиваемся свечения пучка фары по линии 2. (Используя регулировочный винт сзади фары)
  7. Вторым винтом добиваемся совмещения точки излома света в вертикальной границе центра фар.
  8. Теперь закройте эту фару тканью и отрегулируйте вторую аналогично первой.

Видим, что ничего сложного нет и времени долго не нужно. Зато вы будете уверены в том, что в темное время суток вы будете хорошо видеть поверхность дороги и не будете слепить водителей встречных авто.

(голосов: 1, в среднем: 5,00 из 5)

Навигация по записям

Интересные статьи

Регулировка фар ВАЗ 2110.

Ни для кого не является секретом, что от того, насколько правильно настроены фары в автомобиле, зависит не только безопасность автовладельца и его пассажиров, но и других участников движения: пешеходов, водителей попутных и встречных транспортных средств. Поэтому очень важно осуществлять регулировку фар своими руками правильно. А что это «правильно» под собой подразумевает, рассмотрим в данной статье – на примере автомобиля ВАЗ 2110.

Необходимые условия.

Для того чтобы настройка фар была проведена правильно, прежде чем ее осуществлять, позаботьтесь об обеспечении выполнения следующих условий:

  1. топливный бак должен быть полностью залит;
  2. фары – тщательно вымыты;
  3. автомобиль — снаряжен всем необходимым: комплектом инструмента, огнетушителем, запаской и др. предметами, которые согласно правил безопасного движения должны всегда присутствовать в автомобиле;
  4. давление в шинах должно быть идентичным, указанному в руководстве по эксплуатации «десятки».

Далее найдите ровную вертикальную поверхность (забор, стену) — такую, чтобы перед ней еще было около 8 метров свободного пространства, а свет от фар падал на нее перпендикулярно. Запаситесь мелом или клейкой лентой. Переходите к разметке.

Разметка стены.

  • Отгоните авто на 2 метра от выбранной вертикальной плоскости.
  • С помощью рулетки, нити и линейки или иного приспособления измерьте расстояние от центра стела фары до земли. Перенесите это расстояние на стену (у новых авто оно, как правило, равняется 60 см). Начертите горизонтальную линию. А под ней, на 7,5 см ниже, – еще одну.
  • Включив фары, отметьте их центры на имеющихся горизонтальных линиях и проведите через них две вертикали, а между ними (на равноудаленном расстоянии) – центральную ось. Расстояние между крайними вертикалями для ВАЗ 2110 должно получиться около 110,8 см.

Импровизированный экран готов, можно приступать к непосредственной настройке.

Пошаговая инструкция по регулировке фар на ВАЗ 2110 своими руками.

Отгоните машину на 5 метров от стены и выставьте ее так, чтобы продольная ось авто проходила через центральную ось на стене.

Включите ближний свет.

Установите ручку гидрокорректора фар, находящуюся на приборной панели, в положение «I» — «водитель и передний пассажир».

И, если расположение центров световых пятен от каждой фары не соответствует точкам пересечения нижней горизонтальной линии и крайних вертикалей или лучи света выходят за границы верхней горизонтальной линии, откройте капот и произведите ручную их подстройку, подкручивая винты регулировки вертикальной и горизонтальной плоскостей.

Главное – не забывайте при настройке каждой из фар вторую обязательно накрывать плотным, непрозрачным материалом.

Рекомендую прочитать:

Источники: http://car-exotic.com/vaz-cars/vaz-2110-car-electric-equipment-17.html, http://vaz2110-remont.ru/regulirovka-far.html, http://autoepoch.ru/remont-i-obsluzhivanie-avto/regulirovka-far-vaz-2110.html

ladafakt.ru

Регулировка фар ваз 2110 бош своими руками

Самой распространенной причиной ДТП является плохая видимость. Поэтому не стоит объяснять, почему ваши фары должны быть хорошо отрегулированы. На иномарках можно встретить адаптивный свет – это когда фары направляют свет в зависимости от угла наклона авто, загруженности и других параметров.

Самым простым способом регулировки света фар является станция техобслуживания. Но, мы же все делаем своими руками и не хотим отдавать лишние деньги. Поэтому в данной статье я расскажу вам как отрегулировать фары на ВАЗ 2110.

Перед началом регулировки, чтобы избежать погрешностей следует проверить несколько вещей, а именно:

  1. Проверить фары на наличие загрязнений.
  2. Просмотреть фары на наличие повреждений.
  3. Проверить давление шин.
  4. За рулем должен быть вес, который приблизительно равен вашему.
  1. Регулировку производим на досконально ровном месте. При этом напротив должна быть стена, которая стоит под 90° к площадке.
  2. Расстояние от стены до машины равно 5 м.
  3. На стену нанесите данный рисунок мелом. Или же нарисуйте данное изображение на листах бумаги и наклейте их на стену.

  1. Первую линию рисуем параллельно площадке, расстояние от площадки до линии должно быть равно расстоянию от площадки до верхушки фар.
  2. Вторую линию проводим параллельно предыдущей, на 7,5 см ниже.
  3. Проводим 2 линии, условно идущие по центру фар. Назовем эти линии А и В. Они параллельны между собой и перпендикулярны линиям 1 и 2. Точки пересечения их с линией 2 назовем Е. Расстояние между этими точками равно 936 мм.
  4. Если в вашем ВАЗ 2110 есть гидрокорректор, то установите его в положение 1 и включите ближний свет фар.
  5. Накройте чем-нибудь светонепропускным одну из фар (тканью)
  6. Добиваемся свечения пучка фары по линии 2. (Используя регулировочный винт сзади фары)
  7. Вторым винтом добиваемся совмещения точки излома света в вертикальной границе центра фар.
  8. Теперь закройте эту фару тканью и отрегулируйте вторую аналогично первой.

Видим, что ничего сложного нет и времени долго не нужно. Зато вы будете уверены в том, что в темное время суток вы будете хорошо видеть поверхность дороги и не будете слепить водителей встречных авто.

От освещенности дорожного покрытия перед автомобилем в ночное время зависит безопасность водителя, пассажиров и других участников дорожного движения. Для обеспечения необходимого потока света требуется периодическая регулировка фар ВАЗ 2110, которая может выполняться своими руками.

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:

  • отечественного производства, так называемые фары Киржач;
  • импортные комплектующие, сделанные компанией Бош.

Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.

Фары Киржач

В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).

Лампы дальнего света установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.

На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана заводу «Освар». Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.

Немецкие бошевские фары

Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.

Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.

В чем заключается важность регулировки фар?

Важность регулировки фар объясняется такими нюансами безопасности:

  1. Некорректно отрегулированные фары формируют перед автомобилем широкий световой луч, который фактически ставит завесу, ограничивающую видимость. Данный эффект особенно заметен в дождливую или туманную погоду, а также во время снегопада.
  2. Неотрегулированный поток света на ближнем режиме ослепляет водителей встречного автотранспорта, увеличивая риск дорожно-транспортных происшествий. При переключении света на дальний режим будут «освещаться деревья», но не дорога перед автомобилем.

Как правильно отрегулировать фары, не снимая их?

Автомобильные фары регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

  1. Нанесение шаблона разметки на стене или установка готового.
  2. Обозначение точек центров ламп.
  3. Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

  1. Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
  2. Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
  3. Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
  4. Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
  5. Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
  6. Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

  1. Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
  2. Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
  3. Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
  4. Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
  5. Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
  6. Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
  7. Повернуть регулятор гидравлического корректора фар в положение, соответствующее минимальной загрузке.
  8. Открыть капот.
  9. Закрыть одну из фар плотным материалом, например, куском картона.
  10. Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
  11. Провести аналогичную процедуру с другой фарой.

Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?

В ряде случаев фары ВАЗ 2110 отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.

Как осуществить разборку фары?

Последовательность разборки фары ВАЗ 2110:

  1. Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.
  2. Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
  3. Открутить три точки крепления отражателя.
  4. Снять пружину корректора через отверстие для установки исполнительного механизма.
  5. Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
  6. Вымыть узлы фары, заменить неисправные детали и собрать узел заново. В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.

Особенности снятия и регулировки блок-фары

Процедура демонтажа фары:

  1. Отключить клемму аккумулятора.
  2. Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
  3. Снять штекеры подачи питания на головную фару.
  4. Вынуть исполнительные механизмы корректоров. Деталь крепится на защелке и поворотном фиксаторе.
  5. Отвернуть три болта крепления фары и немного утопить ее вглубь.
  6. Сдвинуть декоративную планку («ресничку») и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
  7. Открутить четвертую точку крепления фары и вынуть ее из гнезда.
  8. Установить новую деталь (процедура производится в обратном порядке).

Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.

Что делать, если блок-фара неисправна?

Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

  1. Снять все точки крепления трубопроводов корректора к кузову.
  2. Вынуть регулятор, расположенный в панели приборов.
  3. Демонтировать защитное жабо трапеции дворников.
  4. Снять с креплений и отодвинуть расширительный бачок в сторону.
  5. Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
  6. Снять старый главный цилиндр системы.
  7. Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
  8. Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
  9. Протянуть магистрали по штатным маршрутам через моторный отсек.
  10. Проверить работу системы.
  11. Регулировать фары описанным выше методом.

Перед покупкой каждому водителю нужно определиться, какие лампочки ближнего света ВАЗ 2110 обеспечивают оптимальную яркость и имеют совместимый цоколь.

Регулировка фар ВАЗ 2110 требуется, когда световой пучок направляется в глаза водителям встречных авто. Она производится с разборкой и без разборки оптики своими руками в условиях гаража.

Процесс регулировки

Настройка фар на ВАЗ 2112 или 2110 предполагает следующий алгоритм действий:

  • демонтаж оптики (снятие стекол с герметичной основы путем подогрева строительным феном и последующего разрезания ножом) и скрепок из металла;
  • срезание на линзе выпуклого профиля в форме буквы «П», а на пластиковой детали — вогнутого профиля;

Разборка фары на Ваз 2110

  • снятие бумажного отражателя путем откручивания трех небольших саморезов с его обратной стороны. Вы увидите в районе гидрокорректора фар ВАЗ 2110 пружину;
  • демонтаж пружины и пары «розочек» из пластмассы, удерживающих отражатель, путем их удерживания;
  • защелкивание шара на конце отражателя в пластик;
  • защелкивание шпульки из металла во вторую канавку. Предотвратит выкручивание регулирования дальше крепежа. Если вы чересчур закрутите гидрокорректор ВАЗ 2112, то деформируете ограничитель из металла. При этом шар выйдет из пластика, а фара упадет.

При перекручивании гидрокорректора вы столкнетесь с необходимостью замены вышедшей из строя детали из металла прокладкой из резины, которая используется в сантехнике. Это не самое лучшее решение, так как при наличии прокладки будет сложно понять, в какой момент вы отрегулировали оптику до крайнего положения, и в результате снова столкнетесь с перекручиванием. Чтобы этого не случилось, регулировка фар ВАЗ 2110 или ВАЗ 2112 должна включать дополнительный крепеж, например, проволочный шплинт. Он вставляется между лепестками «розочки».

Сборка после регулировки фар ВАЗ 2110 происходит в обратной последовательности. Не забудьте отчистить герметичное вещество и нанести для закрепления линзы новое.

Альтернативный метод ремонта

Регулировка света фар ВАЗ 2110 альтернативным методом включает в себя:

  • нарезку резьбы на крепежах регулировки оптики;
  • вкручивание винтов в фары и надевание шайб;
  • демонтаж креплений из пластика;
  • установку планки с приборами для освещения вблизи и вдали;
  • установку поверх планки еще одной шайбы, пружины и снова шайбы;
  • закручивание конструкции при помощи контргайки с последующей фиксацией анаэробным герметиком.

Регулировка света фар ВАЗ 2110 альтернативным методом

Регулировка без разборки

Чтобы не разбирать оптику, можете отрегулировать комплектующую следующим образом:

  • установите до щелчка шарик в пластмассу без снятия стекла. Это делается через дырки с обратной стороны оптики, предназначающиеся для демонтажа ламп;
  • просверлите отверстие в верхней части элемента оптики. Оно должно располагаться напротив защелки из пластика. Вставьте туда отвертку и зафиксируйте цангу на регулировочный шарик. После работы отверстие заклейте;
  • на каждый демонтированный корректорный узел возьмите по петле от навесного шкафа — металлической полосе, достигающей в длину 5—6 см. Навес заводится в отверстие на винте регулирования и сдвигается таким образом, чтобы прорезь была в узкой части навеса.

Изготовление элемента вручную

Главное достоинство метода в том, что при деформации гидрокорректора вам не потребуется его ремонтировать — нужно просто вручную отрегулировать фары.

Для одного элемента оптики вам потребуются:

  • контргайка;
  • пара гаек с обточенными концами, чтобы зафиксировать болт в корпусе изделия;
  • болт М8 длиной 6—10 см;
  • корректорный корпус от прибора в рабочем состоянии.

С задней стороны корректорного корпуса просверлите отверстие для нормального движения в нем болта. Конструкция сядет ровно благодаря гайкам со сточенными гранями. Для дополнительной уверенности можете посадить гайки на эпоксидный клей.

kekso.ru

Регулировка фар на ВАЗ-2110 своими руками — детальная инструкция

Я уверен, что каждый ответственный автовладелец понимает, насколько важно, что бы свет фар вашего автомобиля был верно отрегулирован. Ведь неверная регулировка фар приводит не только к тому, что вы плохо видите дорогу в темное время суток, но и к тому, что вы можете слепить встречный транспорт а это не менее, а может даже и более опасно, и может привести к серьезным последствиям в виде ДТП. Именно поэтому мы уделим в этой статье внимание правильной регулировке фар на ВАЗ-2110, 2111 и 2112, расскажем как можно самостоятельно правильно отрегулировать фары на вашей десятке и что для этого нужно. Итак, поехали.

Для правильной регулировки фар на автомобилях десятого семейства не требуется особых сверхнавыков, достаточно иметь площадку с ровным полом и забором, а так же возможностью расположить автомобиль на расстоянии 5 метров от стены или забора. Стена или забор тоже должны быть максимально ровными, в идеале расположение по уровню, чтоб 90 градусов были выдержаны. Вот схема рисунка (стенда) по которому мы и будем регулировать свет наших фар. Можно нанести мелом, или другими сподручными средствами, главное без фанатизма и вандализма. Итак, вот схема рисунка, который нам нужен:

Обратите внимание на вертикальные линии – осевую О, а так же А и В, которые пересекаются через точки Е, эти две линии должны быть четко по центру фар вашего автомобиля. Они должны быть абсолютно симметричны относительно так называемой осевой линии автомобиля, которая обозначена буквой О на рисунке (мысленно поделили машину пополам). Расстояние между линиями А и В должно составлять 964 мм.

Замерьте высоту от пола до средней линии фар вашего автомобиля (на рисунке обозначена H), и по этой высоте прочертите линию на стене, верхняя горизонтальная на рисунке, и отступив в низ от нее на 65 мм прочертите параллельную ей вторую горизонтальную линию.

Она будет соответствовать горизонтальному центру световых пятен фар. Перед регулировкой установите гидрокорректор в среднее положение. В идеале посадить «водителя» на переднее сидение автомобиля, дабы симитировать авто при стандартной загруженности.

Теперь включаем ближний свет фар и прикрывая фары по очереди сподручными средствами приступаем к регулировке. На фарах ВАЗ-2110 присутствуют два регулировочных винта, вот они на схеме:

А вот они на фото:

На правильно отрегулированных фарах верхняя черта световых пятен на стене должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен совпадают с точками пересечения Е. То есть, если у вас все как на рисунке с регулировочными параметрами, вы можете считать регулировку фар успешно законченной. Если вышеописанным методом не удается отрегулировать какую либо из фар, то следует демонтировать фару с автомобиля и убедиться в ее исправности, возможно есть повреждения, которые не позволяют отрегулировать световой пучок.

Всем удачи на дорогах!

www.vazdriver.ru

Как отрегулировать фары на ВАЗ-2110 своими руками: инструкция с видео

Многие обладатели данной марки неоднократно сталкивались с проблемой неправильной работы фар. Из-за этого ухудшается видимость в плохих условиях либо же ночью. Если автолюбитель разбирается в особенностях своей машины, он знает, как самому отрегулировать фары на ВАЗ-2110. В этой процедуре нет ничего сверх сложного. При четком соблюдении всех правил фары будут работать на высшем уровне и проблем с видимостью у владельца не возникнет.

Отрегулированный свет фар гарантирует отличную видимость, в результате чего снижается риск аварии. Именно поэтому при первых же признаках некачественной работы оптической системы автомобиля нужно сразу приступать к работам по улучшению светового потока. Это можно сделать такими способами:

  • обратиться к мастеру, который отрегулирует работу;
  • приобрести специальное устройство для регулировки светового потока;
  • выполнить эту работу самостоятельно.

Некоторые считают, что без специальных знаний и навыков фары не отрегулировать. Однако это вовсе не так. Данную работу можно выполнить собственноручно, сэкономив при этом средства, которые пришлось бы отдать мастеру, и время, затраченное на ожидание визита специалиста. Как самому отрегулировать фары на ВАЗ-2110? Для того чтобы это сделать, нужно знать некоторые правила. Итак, начинается процедура с таких этапов:

  1. Сначала необходимо выполнить разметку по схемам на стене.
  2. После этого переходим к разметке расположения ламп.
  3. Далее осуществляем настройку света.

Необходимо понимать, что направление светового потока зависит от следующих факторов:

  • давления шин машины;
  • исправности пружин;
  • нагрузки на распределение подвески.

Очень важно, чтобы все составляющие автомобиля были исправны, иначе фары будут светиться под неправильным углом.

Непосредственно регулирование фар включает в себя выполнение таких мер, как:

  1. Для начала необходима ровная стена, которую нужно разместить напротив машины. Расстояние между объектами должно быть не менее 7 метров.
  2. После этого надо подготовить мел и клейкую бумагу, которые пригодятся для осуществления разметки.
  3. Перед настройкой важно очень тщательно разметить поверхность исходя из параметров авто.

Подробнее о разметке и регулировке фар

Сначала нужно приблизиться к стене на расстояние 2-3 метра. Далее необходимо пометить на стене центр осей фар. После этого надо отъехать на 8 м. Затем центры каждой лампы соединяются линией. Также понадобится еще одна линия разметки. Она должна быть параллельно первой линии, но расположенная на расстоянии около 6 см. На этом разметка окончена.

Перед тем как приступить к настраиванию работы оптики, нужно хорошенько ее помыть. Бывает, что из-за грязи не получается правильно отрегулировать световой поток. Вне зависимости от того, какой вид, «Бош» или «Киржач», он должен быть чистым и без дефектов. Если присутствуют царапины либо трещины, нужно заменить фару, так как регулировка в данном случае ничем не поможет. Если все в порядке, можно приступать к главной работе. Процесс настраивания светового потока происходит следующим образом:

  1. Сначала нужно вывезти автомобиль на просторную площадку, где имеется стена.
  2. После этого ВАЗ-2110 надо разместить напротив данной стены.
  3. Затем следует начертить линии, проходящие через центральные точки фар.
  4. Далее включаем свет одной из них, а вторую прикрываем картоном. Это необходимо сделать для того, чтобы понять, соответствует ли свет размеченным линиям. Если совпадает, значит работа выполнена благополучно. Если нет – процедуру нужно выполнить повторно.

Читайте также: Правила отключения иммобилайзера ВАЗ-2110

Как отрегулировать противотуманные фары

Данная работа осуществляется методом вращения. Оптический прибор нужно повернуть в вертикальной плоскости и по горизонтали. Также важно ослабить болты крепления деталей. Для этого есть специальные приборы. В случае если их нет, порядок действий таков:

  • как и при регулировке обычных фар, нужно поставить машину напротив высокой стены и сделать разметку;
  • очень важно проверить, насколько хорошо давление в шинах;
  • после этого включаем фары и смотрим, какое направление света мы имеем. По ходу нужно регулировать световой поток, закрыв одну из них картоном;
  • такая же процедура выполняется с другой деталью.

На этом работы по настраиванию функционирования фар авто окончены. Если вы чувствуете, что вам не под силу самому это сделать, обратитесь к специалисту, который быстро и успешно отрегулирует оптический прибор.

ladaautos.ru

Регулировка фар на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Как отрегулировать свет фар?

1) Сперва в ночное время суток, поставьте свой автомобиль, параллельно любой вертикальной поверхности, которой может выступать как гараж, стена, и другие препятствия.

Примечание!
Располагать автомобиль нужно строго за пять метров до препятствия!

2) Затем если есть возможность, начертите с помощью мела, или либо маркера, на препятствие возле которого вы собираетесь производить регулировку фар, следующий рисунок:

Примечание!
Если нет возможности начертить рисунок, то в таком случае при регулировки фар, воссоздайте его в своей голове!

3) Далее включив именно ближний свет фар, и накрыв в это время левую фару толстым полотном ткани, отрегулируйте сперва правую фару, для этого:
1. Прокрутив в нужную для вас сторону винт «1», отрегулируйте положение света фары по вертикали.
2. После взявшись рукой за винт «2», отрегулируйте положения света фары по горизонтали.

Регулируйте положение фары до того, пока оно не совпадет по начерченному рисунку на препятствии, а именно:
1. По вертикали в обязательном порядке, свет должен касаться линии «N» и не выходить за пределы линии «M».
2. А по горизонтали в обязательном порядке, свет должен соприкасаться с линиями «C», и «D».

4) Когда вы закончите работу по настройки правой фары, эту же операцию проделайте и с левой фарой.

Важно!
1) Для того что бы достичь самой точной регулировки фар, для этого перед началом регулировки, машина должна быть полностью заправлена бензином!
2) А так же при регулировки фар на сиденье рекомендуется посадить человека приблизительно вашего телосложения, а что бы быть более точным, то одинакового с вами веса!
3) Перед началом регулировки так же стоит проверить давление в колесах, и в случае необходимости довести его до нормы!

vaz-russia.com

фары Bosch Ваз 2110 часть 2 — logbook Lada 2110 2006 on DRIVE2

Всем привет!
Я не знаю с чего начать. Многим понравилось, а многим и не понравилось моя доработка фар. Вот моя статейка www.drive2.ru/l/8466579/
Много спрашивают про то, как они себя ведут на разных покрытиях. Не слепят ли они встречный транспорт? Так же просят фото у стены. Все будет описано и показано. И еще раз оговорюсь, я ни кого не принуждаю это делать. Я это писал для тех, кому не нравятся свои фары и то, как они светят. Вот и все!
Поехали! Короче, стоя у стены, я заколебался их регулировать. Плюнул на все, снял их и принес домой. Разобрал их полностью. И, глядя на сам отражатель, понял из-за чего не мог настроить их. А вот из-за чего

Zoom


Это из-за него все происходит. Колпачок, мать его))) Я летом другу менял лампочки в фарах ксенон. Поменял, а лампы он хотел выкинуть. Покрутил их в руках, я не дал ему это сделать. Забрал их себе. Уж больно понравились мне на этих лампах колпачки, которые установлены на них.

Колпачок держится на двух маленьких шурупчиках. Лампы выкинул, а колпачки прибрал. И вот, глядя на мои фары, вспомнил про эти колпачки. Сам колпачок с лампой H7 не входили, и пришлось немного поработать наждачной бумагой. Блин, я так был увлечен, что не сделал фото моих колпачков. Я надеюсь, вы меня простите! Разделил верхнюю часть ножницами по железу, сам колпачок. И получилось как в линзах Киржача. Все это делалось для того, чтоб на стене получилась полоса, а не пучок света в разные стороны. Вот фото у стены как было летом

Zoom


А так стало

Zoom

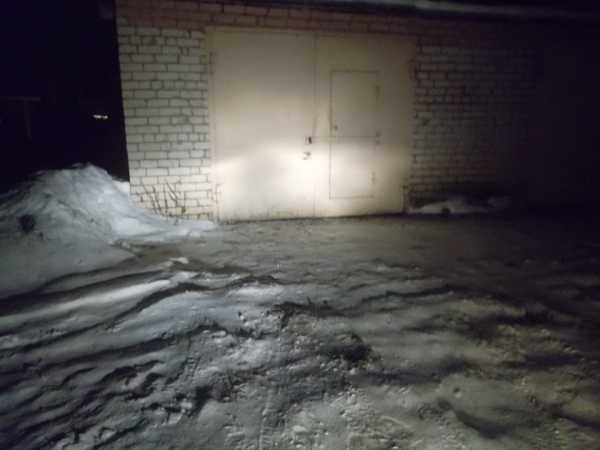

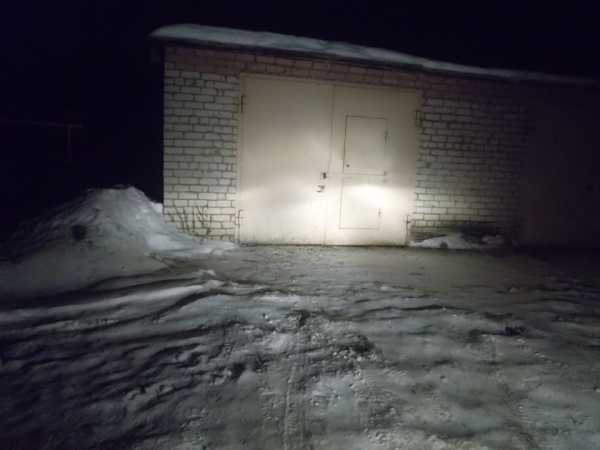

По отдельности светят так. Левая

Zoom


Правая

Zoom


Еще раз про колпачок. А то чую не поняли. Смотрим фото ксенона. На фото видно сам колпачок- он сверху самой лампы. Он держится на 2-х шурупах. А у основания лампы тоже есть 2 шурупа, они тоже откручиваются. Вот я и взял не один колпачок, которы

www.drive2.com

Регулировка фар ВАЗ 2110 - как правильно настроить фары?

Перед покупкой каждому водителю нужно определиться, какие лампочки ближнего света ВАЗ 2110 обеспечивают оптимальную яркость и имеют совместимый цоколь.

Регулировка фар ВАЗ 2110 требуется, когда световой пучок направляется в глаза водителям встречных авто. Она производится с разборкой и без разборки оптики своими руками в условиях гаража.

Регулировка фар ВАЗ 2110 своими руками

Процесс регулировки

Настройка фар на ВАЗ 2112 или 2110 предполагает следующий алгоритм действий:

  • демонтаж оптики (снятие стекол с герметичной основы путем подогрева строительным феном и последующего разрезания ножом) и скрепок из металла;
  • срезание на линзе выпуклого профиля в форме буквы «П», а на пластиковой детали — вогнутого профиля;
Разборка фары на Ваз 2110
  • снятие бумажного отражателя путем откручивания трех небольших саморезов с его обратной стороны. Вы увидите в районе гидрокорректора фар ВАЗ 2110 пружину;
  • демонтаж пружины и пары «розочек» из пластмассы, удерживающих отражатель, путем их удерживания;
  • защелкивание шара на конце отражателя в пластик;
  • защелкивание шпульки из металла во вторую канавку. Предотвратит выкручивание регулирования дальше крепежа. Если вы чересчур закрутите гидрокорректор ВАЗ 2112, то деформируете ограничитель из металла. При этом шар выйдет из пластика, а фара упадет.

При перекручивании гидрокорректора вы столкнетесь с необходимостью замены вышедшей из строя детали из металла прокладкой из резины, которая используется в сантехнике. Это не самое лучшее решение, так как при наличии прокладки будет сложно понять, в какой момент вы отрегулировали оптику до крайнего положения, и в результате снова столкнетесь с перекручиванием. Чтобы этого не случилось, регулировка фар ВАЗ 2110 или ВАЗ 2112 должна включать дополнительный крепеж, например, проволочный шплинт. Он вставляется между лепестками «розочки».

Сборка после регулировки фар ВАЗ 2110 происходит в обратной последовательности. Не забудьте отчистить герметичное вещество и нанести для закрепления линзы новое.

Сборка фары после регулировки

Альтернативный метод ремонта

Регулировка света фар ВАЗ 2110 альтернативным методом включает в себя:

  • нарезку резьбы на крепежах регулировки оптики;
  • вкручивание винтов в фары и надевание шайб;
  • демонтаж креплений из пластика;
  • установку планки с приборами для освещения вблизи и вдали;
  • установку поверх планки еще одной шайбы, пружины и снова шайбы;
  • закручивание конструкции при помощи контргайки с последующей фиксацией анаэробным герметиком.
Регулировка света фар ВАЗ 2110 альтернативным методом

Регулировка без разборки

Чтобы не разбирать оптику, можете отрегулировать комплектующую следующим образом:

  • установите до щелчка шарик в пластмассу без снятия стекла. Это делается через дырки с обратной стороны оптики, предназначающиеся для демонтажа ламп;
  • просверлите отверстие в верхней части элемента оптики. Оно должно располагаться напротив защелки из пластика. Вставьте туда отвертку и зафиксируйте цангу на регулировочный шарик. После работы отверстие заклейте;
  • на каждый демонтированный корректорный узел возьмите по петле от навесного шкафа — металлической полосе, достигающей в длину 5—6 см. Навес заводится в отверстие на винте регулирования и сдвигается таким образом, чтобы прорезь была в узкой части навеса.

Изготовление элемента вручную

Главное достоинство метода в том, что при деформации гидрокорректора вам не потребуется его ремонтировать — нужно просто вручную отрегулировать фары.

Для одного элемента оптики вам потребуются:

  • контргайка;
  • пара гаек с обточенными концами, чтобы зафиксировать болт в корпусе изделия;
  • болт М8 длиной 6—10 см;
  • корректорный корпус от прибора в рабочем состоянии.

С задней стороны корректорного корпуса просверлите отверстие для нормального движения в нем болта. Конструкция сядет ровно благодаря гайкам со сточенными гранями. Для дополнительной уверенности можете посадить гайки на эпоксидный клей.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

okuzove.ru
