Содержание

Второй всероссийский тест-драйв внедорожников Toyota X-Country прошел в Санкт-Петербурге

26 февраля 2011 года на горнолыжном курорте «Игора» в 54 километрах от Санкт-Петербурга прошел второй ежегодный тест-драйв внедорожников Toyota из цикла Toyota X-Country

Второй всероссийский тест-драйв внедорожников Toyota X-Country прошел в Санкт-Петербурге 26 февраля 2011 года на горнолыжном курорте «Игора» в 54 километрах от Санкт-Петербурга прошел второй ежегодный тест-драйв внедорожников Toyota из цикла Toyota X-Country. В мероприятии в Санкт-Петербурге приняли участие более 280 клиентов дилерских центров Тойота в Санкт-Петербурге и их семьи – всего около 900 человек. Toyota X-Country 2011 года стартовал 19 и 20 марта в Москве и продолжится 6 марта в Краснодаре, 12 марта в Казани, 19 марта в Екатеринбурге, и завершится 26 марта в Новосибирске.



Toyota X-Country – это серия выездных тест-драйвов внедорожных моделей Toyota. Цель мероприятия – дать возможность клиентам компании протестировать полный модельный ряд внедорожников Toyota, включая премьеры Московского Международного Автомобильного Салона 2010 — семейный кроссовер Toyota Highlander и мощный пикап Toyota Hilux, а также обновленный RAV4, Land Cruiser Prado нового поколения и легендарный Land Cruiser 200.

Участники тест-драйва оценивали динамические характеристики автомобилей и их внедорожные качества путем прохождения внедорожных природных трасс различного уровня сложности и специально изготовленных искусственных препятствий. Гостям была предложена насыщенная развлекательная программа, включающая активные вид спорта на свежем воздухе, мастер классы по традиционным японским развлечениям – каллиграфии, японской монохромной живописи суми-э и старинной японской технике упаковки в тканевые платки – фуросики.

Всероссийский тест-драйв внедорожников Toyota X-Country проводится второй год подряд. В 2010 году Toyota X-Country прошел в 5 крупных городах России, его участниками стали более 1200 клиентов дилерских центров Тойота и их семьи – всего более 3700 человек. В 2011 году география Toyota X-Country расширена до 6 крупных городов России, также ожидается увеличение числа участников до 2000 клиентов с семьями – всего около 6000 человек.



Такеши Исогая, президент ООО «Тойота Мотор», комментирует: «Опыт прошлого года показал, что наши клиенты остались довольны индивидуальным подходом и вниманием, которые мы предложили им в рамках Toyota X-Country. В этом году мы предоставляем участникам возможность протестировать расширенный и дополненный модельный ряд наших внедорожных моделей и отдохнуть на свежем воздухе с семьей, наслаждаясь высоким уровнем заботы и внимания в лучших традициях Toyota».







Хочу получать самые интересные статьи

5koleso.ru

Полный привод — Википедия

У этого термина существуют и другие значения, см. 4X (значения). полноприводный автомобиль

По́лный при́вод — разноплановый комплекс технических решений, обеспечивающий автомобилю постоянную или как минимум временную возможность иметь ведущими все свои колёса. Обоснованием применения полного привода на автомобиле является то, что полноприводный автомобиль может реализовывать в силу тяги всю доступную ему мощность при гораздо меньших силах сцепления, действующих на колёса, что напрямую сказывается на улучшении внедорожных и всепогодных способностей автомобиля. В случае одного двигателя идея полного привода реализуется только посредством полноприводных трансмиссий различных схем, каждая из которых подразумевает свои уникальные правила раздачи мощности между осями. В случае нескольких двигателей идея полного привода может быть реализована посредством раздельного (не связанного друг с другом) привода осей.

2×2, 4×4, 6×6, 8×8, 12×12[1], 24×24, 4WD, AWD, Four-wheel drive и т. п.

До 1980-х годов полный привод ассоциировался почти исключительно с вездеходами, а полноприводные автомобили как правило имели увеличенные дорожный просвет и другие атрибуты повышенной проходимости.

Однако после появления систем полного привода на обычных автомобилях, без основной задачи повышения проходимости, на мелкосерийный Jensen FF[en] в 1960-х, на серийные Audi с 1980-го, и ряда аналогичных систем у других компаний, привод на все колёса стал рассматриваться и как средство повышения ходовых качеств. В этом случае обеспечивается наиболее эффективное использование мощности двигателя при любом режиме движения, улучшается устойчивость при прохождении виражей, особенно на скользких покрытиях

[2].

Именно с этими целями полный привод используется на спортивных автомобилях, например, Lamborghini Murciélago и некоторых моделях Porsche, широко распространён на автомобилях Subaru, а также на представительских автомобилях для повышения уровня активной безопасности — примеры такого использования включают системы 4Matic (на автомобилях Mercedes Benz), XWD (Saab), xDrive (BMW), AWD[3] (Volvo), 4 Motion (Volkswagen), а из российских разработок — трансмиссию малосерийной представительской «Волги» ГАЗ-3105 и представительского проекта «Кортеж».

«Классическая»[править | править код]

Является дальнейшим развитием заднеприводного автомобиля классической компоновки (двигатель спереди продольно, ведущие колёса задние). Схема трансмиссии полноприводного автомобиля с раздаточной коробкой. Трансмиссия трёхосного полноприводного автомобиля ЗИЛ-157.

Грузовые автомобили повышенной проходимости, автобусы, сконструированные на их базе (ПАЗ-3206, штабные автобусы на шасси ГАЗ-66), внедорожники, начиная с Willys MA и ГАЗ-64.

Первый в мире мелкосерийный спорткар с полным приводом Jensen FFruen (1966)

Двигатель размещён продольно, в одном блоке со сцеплением и коробкой передач. Крутящий момент передаётся через промежуточный карданный вал на раздаточную коробку (ГАЗ-63, ГАЗ-69), впрочем, раздаточная коробка может быть в одном блоке с коробкой передач (УАЗ-469, УАЗ-452). От раздаточной коробки карданные валы передают крутящий момент на передний ведущий мост и на задний (или на тележку, если автомобиль трёхосный и более). Средний мост при этом проходной, от него к заднему идёт карданный вал. На выпускавшихся ранее трёхосных ЗИС-151, ЗИЛ-157, КрАЗ-214 отдельный карданный вал шёл к среднему мосту, а к заднему подходили последовательно два карданных вала с промежуточным подшипниковым узлом, установленным на среднем мосту.

В 1966 году с использованием «классической» схемы впервые начал серийно выпускаться легковой автомобиль (и первый серийный спорткар в частности), в котором полный привод применялся не для повышения проходимости, а для улучшения ходовых качеств на дорогах с твёрдым покрытием, не случайно эксперты-современники признали Jensen FF

ruen самой безопасной машиной в мире с точки зрения управляемости[4][5][6][7][8].

На основе переднего привода[править | править код]

Схема трансмиссии полноприводного автомобиля на основе переднеприводного с продольным расположением двигателя. Схема трансмиссии полноприводного автомобиля на основе переднеприводного с поперечным расположением двигателя.

На основе переднеприводных легковых автомобилей многие фирмы, особенно японские (родоначальником в 1971 году стала фирма Subaru), выпускают версии с приводом на заднюю ось (как отключаемым, так и постоянно включенным). Встречаются модели как с продольным расположением двигателя, например, Subaru Leone, Audi Quattro и т.д., так и с поперечным (представлены в настоящее время в большинстве случаев). Штатная коробка передач переднеприводного автомобиля (как механическая, так и автоматическая) изменена, установлен редуктор отбора мощности к задней оси, крутящий момент передаётся через карданный вал на заднюю ось. Дифференциал с блокировкой (если он есть, на моделях с постоянным приводом) находится в картере коробки передач. На автомобилях с отключаемой задней осью подключение её производится или рычагом, или кнопкой (вакуумный сервопривод с электрическим управлением). Многие легковые автомобили с полным приводом имеют защиту поддона картера двигателя, дорожный просвет не увеличен в сравнении с переднеприводной моделью (используются одни и те же детали подвески).

Subaru Leone Break 4WD (1972) - Переднеприводный легковой автомобиль дооснащенный полным приводом.

Из советских легковых автомобилей эту компоновку имели автомобили ЛуАЗ-967 и ЛуАЗ-969, на них устанавливался двигатель воздушного охлаждения автомобилей «Запорожец», изменённая коробка передач имела подключаемый вал отбора мощности к задней оси. Однако эти автомобили изначально относились к категории внедорожников.

С задним расположением двигателя[править | править код]

Схема трансмиссии полноприводного автомобиля на основе заднеприводного с продольным расположением двигателя. Subaru Sambar 4WD, Япония. Откинув задний бампер, можно получить доступ к двигателю.

До 2010-х существовало небольшое количество моделей полноприводных автомобилей с заднемоторной компоновкой, например, фургоны и микроавтобусы Subaru Sambar/Domingo, малотоннажные грузовики (грузоподъёмностью около 500 кг) других японских фирм, например, Honda. Основной привод на заднюю ось, коробка передач объединена с главной передачей. Привод на переднюю ось отключаемый или постоянно включен. Доступ к двигателю происходит через откидной задний бампер или через разбираемый пол в салоне микроавтобуса. Подвеска колёс независимая.

VW T3 Syncro Doppelcabine Lastwagen, Германия-Австрия

В Австрии фирма Steyr по заказу VAG выпускала в 1985-1992 гг. полноприводную версию Syncro заднемоторного микроавтобуса Volkswagen Transporter T3. С конца 1980-х модель Transporter Syncro предлагалась еще и в кузовах фургон и пикап, а также премиальных исполнениях Caravelle и Carat.

Некоторые колёсные бронированные машины также имеют заднее расположение двигателя (например, БРДМ-2, БТР-60), но в их конструкции используются агрегаты от «классических» грузовых полноприводных автомобилей (двигатель с коробкой передач, раздаточная коробка).

Схема, иллюстрирующая положение колёс при повороте автомобиля. Управляемые колёса передней оси катятся по окружности большего радиуса, нежели задние.

Под схемой ПП подразумевается то, каким образом передняя и задняя ведущая оси включены в раздачу мощности от двигателя. Выбор той или иной схемы для конкретного ТС определяется многими факторами: конструкцией шасси и способом поворота, областью предполагаемой эксплуатации, конструкторскими предпочтениями, ценой. Применение ПП всегда ставит перед конструктором задачу, как и чем на разрабатываемом ТС будет обеспечиваться возможность вращения ведущих осей с разными угловыми скоростями, что в свою очередь проистекает из-за факта того, что на всех ТС за исключением тракторов со складываемыми полурамами колёса передней и задней оси в повороте катятся по разным радиусам. Даже на ТС с полноуправляемым шасси колёса передней и задней оси обычно отклоняются на разные углы для поворота, а абсолютно подавляющее большинство ТС имеют как управляемые (обычно передние), так и неуправляемые оси, что при движении на дуге предполагает их неравную частоту вращения. У каждой схемы ПП имеется свой уникальный способ решения задачи обеспечения разноскоростного вращения осей в поворотах, предполагающий определённый набор кострукторских решений и используемых механических передач вращения. В некоторых случаях решением этой задачи вообще пренебрегают, и это тоже является одной из схем ПП.

Можно выделить четыре основных схемы полного привода: подключаемый полный привод (part-time), постоянный полный привод (full-time), постоянный по требованию полный привод (on-demand full-time) и многорежимный полный привод (selectable). На одной и той же модели ТС на разных модификациях могут применяться разные схемы (типичный пример — Jeep Wrangler).

Подключаемый полный привод[править | править код]

Один из самых компактных в мире классических внедорожников с несущим кузовом — российская LADA 4x4 ВАЗ-2121.

Самая простая и в то же время самая надёжная схема полного привода: при нормальной эксплуатации крутящий момент передаётся только на одну ось, а при необходимости подключается вторая ось — с помощью раздаточной коробки. При подключении о́си жёстко связываются между собой и вращаются с одинаковой скоростью, что создаёт некоторые ограничения: полный привод можно использовать только на покрытиях, допускающих проскальзывание колёс (грязь, песок, снег, лёд и т. п.). Какие колёса будут пробуксовывать — передние или задние — это зависит от нагрузки на ось в данный момент.

При жёсткой связи ведущих мостов в трансмиссии может возникнуть циркуляция мощности. При повороте циркулирующая мощность (ЦМ) может быть значительной. ЦМ не используется для преодоления сил сопротивления движению автомобиля, дополнительно нагружает механизмы трансмиссии и шины, вызывая их повышенный износ. Кроме того, из-за увеличения суммарной мощности, передаваемой через механизмы трансмиссии, возрастают потери мощности в трансмиссии на буксовании колёс, увеличивая расход топлива и износ деталей двигателя. Поэтому ЦМ является вредной, и её часто называют паразитной мощностью. Чтобы уменьшить дополнительное изнашивание механизмов трансмиссии, шин и расход топлива, вызванных ЦМ и перераспределением крутящего момента, при раздаточной коробке с блокированным приводом необходимо включать передний ведущий мост только для повышения проходимости и устойчивости автомобиля. При движении по хорошим дорогам необходимо принудительное отключение переднего ведущего моста для устранения циркуляции мощности или перераспределения крутящего момента.

Таким образом, основной недостаток подключаемого полного привода проявляется при перемещении по поверхности с часто меняющимися свойствами — асфальт с пятнами льда или снега, твердый грунт с участками грязи и т. д. Необходимо либо постоянно подключать и затем выключать передний мост (что иногда сопряжено с определёнными сложностями в зависимости от реализации способа подключения моста), либо перемещаться на заднем мосту, рискуя застрять, либо перемещаться на полном приводе, изнашивая трансмиссию циркуляциями мощности на хороших участках дороги.

Постоянный полный привод[править | править код]

Модель Audi Allroad с постоянным полным приводом.

Постоянный полный привод подразумевает постоянное подключение всех колёс к двигателю, для чего он подключается к осям через дифференциал. Некоторые модели автомобилей имеют принудительную блокировку межосевого дифференциала, например, ВАЗ-2121 «Нива», что позволяет им становиться аналогичными автомобилям с подключаемым полным приводом (в общем это повышает проходимость автомобиля). Некоторые современные автомобили имеют электронное управление межосевым дифференциалом, позволяющее динамически менять соотношение передаваемого момента между осями. В основном это используется для уверенного движения по дорогам, например, в системах динамической стабилизации. Тем не менее, в некоторых ситуациях это может внести неоднозначность в реакциях автомобиля на педаль газа.

Некоторые вседорожники имеют раздаточную коробку, поддерживающую как режим постоянного полного привода, так и режим подключаемого полного привода, то есть имеют дифференциал, блокировку дифференциала и возможность полного отключения одной оси. Такая схема считается наиболее предпочтительной для многоцелевого вседорожника.

Полный привод по требованию[править | править код]

Эта схема классифицируется продавцами автомобилей как разновидность постоянного полного привода. Преимуществ «настоящего» постоянного полного привода не даёт. Фактически это подключаемый полный привод с тем отличием, что подключение происходит автоматически. В этой схеме одна ось подключена жёстко, а вторая (передняя или задняя, чаще — задняя) подключается при проскальзывании первой через разнообразные муфты (вискомуфта (Гольф-3), Халдекс (Гольф-4)…), многодисковое сцепление, работающее в масляной ванне (автомобили Nissan, система ATTESA). Управление муфтой осуществляется электроникой или механико-гидравлическим образом, за исключением вискомуфты. Недостатком такой схемы можно считать необходимость улавливания момента включения полного привода для корректировки управления автомобилем. В некоторых случаях это приводит к неоднозначности реакций на добавление тяги (открытие газа) и усложняет контроль над автомобилем на бездорожье. Вискомуфта сравнительно ненадёжна и может быть быстро выведена из строя на тяжёлом бездорожье.

Многорежимный полный привод[править | править код]

В другую категорию можно выделить автомобили Mitsubishi Pajero (трансмиссия Super Select 4WD) и Jeep Grand Cherookee (трансмиссия SelecTrac), Nissan Pathfinder (All-mode 4WD) с их селективной трансмиссией, которую можно назвать системой постоянного полного привода (автоматически подключаемого в случае с Nissan Pathfinder) с возможностью принудительного отключения переднего моста.

В Pajero, например, можно выбрать один из следующих режимов: 2WD, 4WD с автоматической блокировкой центрального дифференциала (аналогично Full-Time 4WD), 4WD с жестко заблокированным дифференциалом (аналогично Part-Time 4WD) и пониженная передача (Low range Part-Time 4WD).

Полный привод с использованием вспомогательного тягового электродвигателя[править | править код]

Некоторые легковые переднеприводные автомобили имеют ведущую заднюю ось, в корпусе главной передачи которой установлен тяговый электродвигатель небольшой мощности, включаемый, как правило, водителем при необходимости (система e.4WD). Электродвигатель получает питание от автомобильного генератора, напряжение и ток регулируется автоматически в зависимости от условий движения.

Подключенный задний привод улучшает управляемость автомобиля на скользкой дороге, а также позволяет более уверенно преодолевать тяжёлые участки (снег, гололедицу, грязь).

ru.wikipedia.org

Устройство и виды полного привода

Многие любители активного отдыха и частых поездок за город выбирают в качестве транспортного средства кроссоверы и внедорожники, в конструкции которых используется полный привод. Такие авто отличаются повышенным клиренсом и всеми ведущими колесами, что обеспечивает хорошую проходимость.

Но далеко не всегда такие авто способны преодолеть даже среднее бездорожье, не говоря уже о серьезной грязи. И виной этому может оказаться все тот же полный привод, точнее его конструктивные особенности. Поэтому наличие всех ведущих колес еще не означает, что машина способна на покорение сильной грязи.

Основные составные элементы трансмиссии

Полный привод подразумевает передачу крутящего момента от силового агрегата на колеса обеих осей, благодаря чему и повышается проходимость по грязи.

Основная конструктивная особенность привода этого типа перед другими (передний, задний) — наличие в трансмиссии дополнительного узла – раздаточной коробки. Именно этот узел и обеспечивает распределение вращения по двум осям авто, делая ведущими все колеса.

В целом эта трансмиссия авто состоит из:

  • сцепления;
  • коробки переключения передач;
  • раздаточной коробки;
  • приводных валов;
  • главной передачи обоих мостов;
  • дифференциалов.

Вариант конструкции полноприводной трансмиссии (подключаемый автоматически)

Несмотря на использование одних и тех же составляющих, вариаций и конструктивных исполнений трансмиссии – множество.

Конструктивные и эксплуатационные особенности

Стоит отметить, что на многих авто привод на все колеса осуществляется не всегда. То есть, ведущей постоянно является только одна ось, вторая же подключается только при надобности, причем делаться это может как в автоматическом режиме, так и вручную. Но есть и вариации трансмиссии, у которой отключение оси не осуществляется.

Трансмиссии с конструкцией, обеспечивающей передачу вращения на все колеса, используются на авто как с поперечной установкой силового агрегата, так и с продольной. При этом компоновка предопределяет, какая из ведущих осей функционирует постоянно (исключение – постоянный полный привод).

Система, обеспечивающая привод на все колеса может работать как с МКПП, так и с любой автоматической коробкой передач.

Устройство автоматической коробки передач

Принцип работы системы достаточно прост: от мотора вращение передается на КПП, которая обеспечивает изменение передаточных чисел. От коробки передач вращение поступает на раздатку, которая перераспределяет его на две оси. А далее уже по карданным валам вращение передается на главные передачи.

Но выше описана общая концепция системы полного привода. Конструктивно же трансмиссия может отличаться. Так, как правило, на авто с поперечным расположением в конструкцию КПП одновременно входят и главная передача переднего моста, и раздатка.

А вот в авто с двигателем, установленным продольно, раздатка и главная передача передней оси – отдельные элементы, и вращение на них поступает за счет приводных валов.

Существует еще ряд конструктивных особенностей, которые напрямую влияют на проходимость авто. В первую очередь это касается раздаточной коробки. В полноценных внедорожниках у этого узла обязательно имеется понижающая передача, которая в кроссоверах есть далеко не всегда.

Toyota Tundra

Также на внедорожные качества влияют дифференциалы. Количество их может быть разным. У одних авто присутствует межосевой дифференциал, входящий в устройство раздатки. Благодаря этому элементу осуществляется возможность изменения соотношение распределения момента вращения между осями в зависимости от условий движения. В некоторых авто для увеличения проходимости также предусматривается блокировка этого дифференциала, после задействования которого распределение вращения по мостам делается в строго заданных пропорциях (60/40 или 50/50).

Но межосевого дифференциала в конструкции системы может и не быть. А вот межколесные дифференциалы, устанавливаемые на главных передачах, присутствуют на всех авто, но не на всех имеются их блокировки. Это тоже сказывается на ходовых качествах.

Различаются также и механизмы управления приводом. В одних авто все делается в автоматическом режиме, у других для этого водителем задействуются электронные системы, у третьих – подключение полностью ручное, механическое.

В общем, полный привод, используемый на авто, система не такая уж и простая, как изначально кажется, хотя принцип его функционирования на всех авто одинаков.

Самыми известными являются системы:

  • 4Matic от Mercedes;
  • Quattro от Audi;
  • xDrive от BMW;
  • 4motion концерна Volkswagen;
  • ATTESA у Nissan;
  • VTM-4 компании Honda;
  • All wheel control разработка Mitsubishi.

Виды привода, используемые на авто

На автомобилях нашли применение три вида полного привода, отличающиеся между собой как конструктивно, так и по особенностям работы:

  1. Постоянный полный привод
  2. С автоматически подключаемым мостом
  3. С подключением вручную

Это основные и самые распространенные варианты.

Виды полного привода

Постоянный привод

Постоянный полный привод (международное обозначение – «full time»), пожалуй, единственная система, которая используется не только на кроссоверах и внедорожниках, а также и универсалах, седанах и хэтчбеках. Используется он на авто с обоими видами компоновки силовой установки.

Виды кузовов автомобиля

Особенность этого вида трансмиссии сводится к тому, что механизм отключения одной из осей не предусматривается. При этом раздаточная коробка может иметь понижающую передачу, включение которой осуществляется принудительно при помощи электронного привода (водитель просто выбирает селектором требуемый режим, а сервопривод осуществляет переключение).

Селектор выбора пониженной передачи и интенсивности движения в зависимости от местности

В его конструкции используется межосевой дифференциал с механизмом блокировки. В разных видах трансмиссии блокировка может осуществляться вискомуфтой, многодисковой муфтой фрикционного типа или же дифференциалом Torsen. Одни из них выполняют блокирование в автоматическом режиме, другие – принудительно, вручную (с использованием электронного привода).

Межколесные дифференциалы в системе постоянного полного привода также оснащаются блокировками, но не всегда (на седанах, универсалах и хэтчбеках ее обычно нет). Также не обязательно наличие блокировки сразу на двух осях, нередко такой механизм устанавливается только на одной из осей.

Привод с автоматически подключаемой осью

В авто с автоматически подключаемым мостом (обозначение – «On Demand»), полный привод включается только при определенных условиях – когда колеса постоянно работающей оси начали проскальзывать. В остальное время автомобиль является передне- (при поперечной компоновке) или заднеприводным (в случае, если двигатель располагается продольно).

У такой системы есть свои конструктивные особенности. Так, раздаточная коробка имеет упрощенную конструкцию и понижающей передачи в ней нет, но при этом она обеспечивает постоянное распределение крутящего момента по осям.

Также отсутствует и межосевой дифференциал, зато присутствует механизм автоматического подключения второй оси. Примечательно, что в конструкции механизма используются те же узлы, что и в межосевом дифференциале – вискомуфта или фрикционная муфта с электронным управлением.

Особенность работы привода с автоматическим подключением заключается в том, что распределение крутящего момента по осям делается с разным соотношением, которое меняется при разных условиях движения. То есть, при одном режиме вращение распределяется в пропорции, например, 60/40, а при другом — 50/50.

На данный момент система с автоматическим подключением полного привода является перспективной и ее используют многие автопроизводители.

Трансмиссия с ручным управлением

Трансмиссия с подключаемым полным приводом в ручном режиме (обозначение – «Part Time») сейчас считается устаревшей и используется не часто.

Ее особенность заключается в том, что подключение второго моста осуществляется в раздаточной коробке. И для этого может задействоваться как механический привод (посредством рычага управления раздаткой, установленной в салоне), так и электронный (водитель задействует селектор, а сервопривод осуществляет подключение/отключение моста).

В такой трансмиссии отсутствует межосевой дифференциал, что обеспечивает постоянное соотношение распределение крутящего момента (обычно в пропорции 50/50).

Практически всегда в межколесных дифференциалах используется блокировка, причем принудительная. Эти конструктивные особенности обеспечивают наибольшие показатели проходимости авто.

Иные варианты

Стоит указать, что существуют комбинированные трансмиссии, которым присущи конструктивные и эксплуатационные особенности одновременно нескольких видов систем. Они получили обозначение «Selectable 4WD» или многорежимный привод.

В таких трансмиссиях существует возможность установки режима работы привода. Так, подключение полного привода может осуществляться как в ручном, так и в автоматическом режиме (причем существует возможность отключения любого из мостов). То же касается и блокировок дифференциалов – межосевого и межколесных. В общем, вариаций работы трансмиссии – множество.

Есть и более интересные варианты, к примеру электромеханический полный привод. В этом случае весь крутящий момент поступает только на одну ось. Второй же мост оснащается электромоторами, которые задействуются в автоматическом режиме. Последнее время такая трансмиссия становиться все более популярной, хотя полноценной системой, в классическом понимании, ее назвать нельзя. Такие автомобили являются гибридными системами.

Положительные и отрицательные стороны

Полный привод имеет ряд достоинств перед другими типами. Основными из них можно выделить:

  • Эффективное использование мощности силовой установки;
  • Обеспечение улучшенной управляемости авто и его курсовой устойчивости на разных видах покрытия;
  • Повышенная проходимость авто.

Противовесом достоинств выступают такие негативные качества, как:

  • Повышенное потребление топлива;
  • Сложность конструкции привода;
  • Большая металлоемкость трансмиссии.

Несмотря на отрицательные качества, автомобили, у которых имеется полный привод, пользуются спросом и очень популярны даже среди автолюбителей, за город практически никогда не выезжающих.

autoleek.ru

Системы полного привода автомобиля. Виды, преимущества и недостатки

Конструкция трансмиссии полноприводного автомобиля предусматривает возможность передачи крутящего момента на все четыре колеса. Различные схемы позволяют реализовать весь заложенный потенциал мощности, управляемости и активной безопасности автомобиля в зависимости от его назначения. Полноприводная трансмиссия может обозначаться аббревиатурой 4х4, 4wd или AWD.

Преимущества полного привода

Преимущества автомобиля, оснащенного полноприводной трансмиссией, легко понять исходя из недостатков моноприводного автомобиля, у которого привод осуществляется лишь на одну ось (переднюю или заднюю), т.е ведущие колеса либо передние, либо задние.

Полноприводный автомобиль на бездорожье

Применение свободных дифференциалов на основной массе бюджетных авто в сложных дорожных условиях делает ведущим фактически одно колесо, обладающее худшим сцеплением с поверхностью дороги. Это особенность работы дифференциала. И даже если у обоих колес достаточное сцепление с дорогой, чрезмерная подача мощности часто приводит к их пробуксовке, потере управления или застреванию автомобиля. Это минусы монопривода, которые особенно видны на скользком дорожном покрытии и бездорожье. В целях устранения указанных недостатков производители используют самоблокирующиеся межколесные дифференциалы.

Однако оптимальное решение — сделать ведущими все колеса, усовершенствовав и дополнив конструкцию трансмиссии необходимыми компонентами. Полный привод обеспечивает автомобилю следующие преимущества:

  1. повышенная проходимость;
  2. улучшенное сцепление с дорогой при старте на скользком покрытии;
  3. курсовая устойчивость и предсказуемое поведение на скользкой дороге.

Элементы полноприводной трансмиссии

Полноприводная трансмиссия

Полноприводная трансмиссия автомобиля состоит из следующих основных элементов:

  • механическая или автоматическая коробка передач;
  • раздаточная коробка или многодисковая муфта;
  • межосевой дифференциал;
  • карданная передача;
  • задний и передний дифференциалы;
  • элементы управления.

Виды полного привода

Постоянный полный привод

Постоянный полный привод 4х4 – вид привода, при котором крутящий момент распределяется от двигателя одновременно на все колеса. Такой привод может использоваться на разных классах автомобилей с продольной или поперечной схемой расположения двигателя. Для оптимального распределения крутящего момента современные системы  полного привода снабжены самоблокирующимися дифференциалами с возможностью распределения мощности по осям в разных соотношениях.

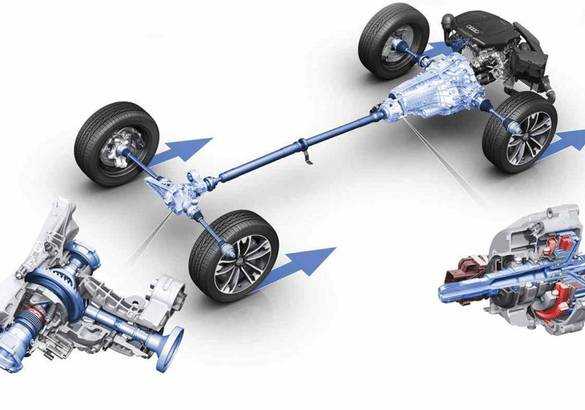

Элементы постоянного полного привода системы Quattro

Электроника координирует работу системы, получая сигналы от датчиков скорости вращения колес, и моментально изменяет соотношение мощности в зависимости от дорожных условий и характера движения. Данный тип полного привода является наиболее прогрессивной системой, обеспечивающей лучшую активную безопасность и динамику вождения.

Недостатки: повышенный расход топлива и постоянная нагрузка на элементы трансмиссии.

Фирменный постоянный полный привод на все колеса используют в своих автомобилях такие производители, как Audi (Quattro), BMW (xDrive), Mercedes (4Matic) и другие.

Принудительно подключаемый

Для автомобилей повышенной проходимости оптимальный способ реализации полного привода – принудительно подключаемый. Он устроен по стандартной схеме, отсутствует лишь центральный дифференциал. Ведущая ось — задняя, подключаемая — передняя. Крутящий момент на переднюю ось передается посредством раздаточной коробки, которая управляется вручную.

Схема и элементы подключаемого полного привода

Водитель самостоятельно включает привод всех колес посредством рычагов или кнопок управления перед преодолением сложного участка или, например, бездорожья. Включение раздаточной коробки обеспечивает жесткую связь между осями и распределение крутящего момента в равном соотношении. На приборной панели загорается индикатор полного привода. Часто в конструкции дополнительно предусмотрена возможность жесткой блокировки межколесных дифференциалов, а также использование повышенной и пониженной передач.

При включенном полном приводе элементы трансмиссии испытывают сильные нагрузки, управляемость автомобиля значительно ухудшается. В нормальных условиях движения раздаточная коробка отключается, и индикатор полного привода гаснет, движение продолжается с задней ведущей осью. Трансмиссия освобождается, что обеспечивает продление ее ресурса и снижение расхода топлива. Принудительно подключаемый полный привод применяется, в основном, на внедорожниках. Например, на Toyota Land Cruiser и Land Rover Defender.

Автоматически подключаемый

Схема автоматически подключаемого полного привода

Схема автоматически подключаемого полного привода разработана с учетом возможности моментального подключения второй оси к ведущей. Основной привод — задний или передний. При фиксации разности вращения колес фрикционная муфта межосевого дифференциала замыкается по команде электроники, и мощность начинает передаваться на все колеса. Ряд моделей предусматривает отключаемый режим 4х4, и автомобиль становится моноприводным. Автоматически подключаемая система полного привода 4Motion применяется на моделях автоконцерна Volkswagen.

Применение различных систем полного привода

В зависимости от класса и назначения автомобилей применяются различные виды полного привода, наиболее подходящие по своим рабочим и эксплуатационным характеристикам.

Для автомобилей премиум-класса, где, в первую очередь, имеют значение комфорт, управляемость и безопасность, оптимальный вариант — постоянный полный привод под контролем управляющей электроники. Внедорожники класса «люкс» комбинируют постоянный полный привод и принудительно подключаемый полный привод с возможностью жесткой блокировки дифференциалов. Работу системы полного привода контролирует и регулирует электроника. В случае необходимости водитель включает жесткую блокировку, если, например, нужно выехать из грязи.

Для внедорожников, эксплуатируемых в тяжелых условиях, лучше подходит принудительно подключаемый полный привод всех колес. Это позволяет отказаться от дорогостоящей электронной системы управления и самоблокирующихся дифференциалов, сделав конструкцию более надежной и простой. При необходимости водитель самостоятельно включает блокировки.

На автомобилях среднего и бюджетного классов используется автоматически подключаемый полный привод и свободные дифференциалы. Такое решение не требует применения дорогостоящих самоблокирующихся дифференциалов и управляющей электроники, обеспечивает приемлемые показатели проходимости в условиях зимних дорог и позволяет экономить топливо.

techautoport.ru

Правильный полный привод: victorborisov — LiveJournal


Удивительно, но факт — очень многие автовладельцы совершенно не разбираются в типах полноприводных трансмиссий. А ситуацию усугубляют автомобильные журналисты, которые сами с трудом разбираются в типах приводов и том, как они работают.

Самое серьезное заблуждение заключается в том, что многие до сих пор считают, что правильный полный привод должен быть обязательно постоянным, и категорически отвергают системы автоматически подключаемого полного привода. При этом автоматически подключаемый полный привод бывает двух типов, разделяемый по характеру работы: реактивные системы (включающиеся по факту пробуксовки ведущей оси) и превентивные (в которых передача момента на обе оси активируется по сигналу от педали газа).

Я расскажу про основные варианты полноприводных трансмиссий и покажу, что за электронно-управляемыми полноприводными трансмиссиями будущее.


Все примерно представляют как устроена трансмиссия автомобиля. Она предназначена для передачи крутящего момента от коленчатого вала двигателя на ведущие колёса. В трансмиссию входит сцепление, коробка передач, главная передача, дифференциал и приводные валы (кардан и полуоси). Важнейшим устройством в трансмиссии является дифференциал. Он распределяет подводимый к нему крутящий момент между приводными валами (полуосями) ведущих колёс и позволяет им вращаться с разной скоростью.

Для чего это нужно? При движении, в частности при поворотах, каждое колесо автомобиля движется по индивидуальной траектории. Следовательно все колёса автомобиля в поворотах вращаются с разной скоростью и проходят разные расстояния. Отсутствие дифференциала и жёсткая связь между колёсами одной оси приведёт к повышенной нагрузке на трансмиссию, неспособности автомобиля поворачивать, не говоря о таких мелочах, как износ шин.

Следовательно, для эксплуатации на дорогах с твёрдым покрытием любой автомобиль должен быть оснащен одним или несколькими дифференциалами. Для автомобиля с приводом на одну ось устанавливается один межколёсный дифференциал. А в случае полноприводного автомобиля необходимо уже три дифференциала. По одному на каждой оси, и одного центрального, межосевого дифференциала.

Чтобы подробнее понять принцип работы дифференциала, крайне рекомендую к просмотру документальное короткометражное кино Around the Corner снятое в 1937 году. За 70 лет в мире не смогли сделать более простое и понятное видео про работу дифференциала. Даже не обязательно знать английский язык.

Главный недостаток, а скорее особенность, работы свободного дифференциала известна всем — если на одном из ведущих колёс автомобиля будет отсутствовать сцепление (например, на льду или вывешенное на подьемнике), то автомобиль даже не сдвинется с места. Это колесо будет свободно вращаться с удвоенной скоростью, в то время как другое останется неподвижным. Таким образом, любой моноприводный автомобиль можно обездвижить если одно колёс ведущей оси потеряет сцепление с дорогой.

Если же взять полноприводный автомобиль с тремя обычными (свободными) дифференциалами, то его потенциальная способность передвигаться в пространстве может быть ограничена даже если ЛЮБОЕ из четырёх колёс потеряет сцепление с дорогой. То есть, если полноприводный автомобиль с тремя свободными дифференциалами поставить всего одним колесом на ролики/лёд/вывесить в воздухе — он не сможет сдвинуться с места.

Как сделать так, чтобы автомобиль смог передвигаться в этом случае? Очень просто — необходимо заблокировать один или несколько дифференциалов. Но мы помним, что жёсткая блокировка дифференциала (а по сути такой режим приравнивается к его отсутствию) неприменима к эксплуатации автомобиля на дорогах с твёрдым покрытием ввиду повышенных нагрузок на трансмиссию и неспособности поворачивать.

Поэтому при эксплуатации на дорогах с твёрдым покрытием необходима изменяемая степень блокировки дифференциала (речь сейчас в одновном про межосевой дифференциал) в зависимости от условий движения. А вот на бездорожье можно передвигаться хоть с полностью заблокированными всеми тремя дифференциалами.

Итак, в мире существует три основных типа решения полного привода:

Классическая полноприводная трансмиссия (в терминологии автопроизводителей обозначается как full-time) имеет три полноценных дифференциала, поэтому такой автомобиль в любых режимах движения имеет привод на все 4 колеса. Но как я уже писал выше, если хоть одно из колёс потеряет сцепление с дорогой — автомобиль потеряет способность передвигаться. Следовательно такому автомобилю обязательно нужна блокировка дифференциала (полная или частичная). Самое популярное решение, практикуемое на классических внедорожниках — механическая жесткая блокировка межосевого дифференциала с распределением момента по осям в пропорции 50:50. Это позволяет существенно повысить проходимость автомобиля, но с жестко заблокированным межосевым дифференциалом нельзя ездить по дорогам с твёрдым покрытием. Опционально внедорожные автомобили могут иметь дополнительную блокировку заднего межколёсного дифференциала.


В трансмиссии Full-time присутствует три дифференциала A,B и С. А в part-time межосевой дифференциал A отсутствует и его заменяет механизм жесткого подключения второй оси вручную.

Одновременно с этим появилось отдельное направление механически подключаемого полного привода (Part-time). У такой схемы полностью отсутствует межосевой дифференциал, а на его месте находится механизм подключения второй оси. Такая трансмиссия обычно применяется на недорогих внедорожниках и пикапах. В результате, на дорогах с твёрдым покрытием такой автомобиль может эксплуатироваться только с приводом на одну ось (обычно заднюю). А для преодоления сложных участков на бездорожье водитель вручную включает полный привод путём жесткой блокировки передней и задней оси между собой. В результате момент передаётся на обе оси, но не стоит забывать о том, что на каждой из осей продолжает оставаться свободный дифференциал. Это значит, что при диагональном вывешивании колёс, автомобиль никуда не поедет. Решить эту проблему можно только с помощью блокировки одного из межколёсных дифференциалов (в первую очередь заднего), поэтому некоторые модели внедорожников имеют самоблокирующийся дифференциал на задней оси.

И самое универсальное и популярное в настоящее время решение — автоматически подключаемый полный привод (A-AWD — Automatic all-wheel drive, часто обозначаемый просто как AWD). Конструктивно такая трансмиссия очень похожа на подключаемый полный привод (part-time), у которой отсутствует межосевой дифференциал, а для подключения второй оси используется гидравлическая или электромагнитная муфта. Степень блокировки муфты обычно управляется электроникой и существует два механизма работы: превентивный и реактивный. О них чуть ниже в подробностях.


В трансмиссии межосевой дифференциал отсутствует, из коробки передач выходит два вала, один на переднюю ось (со своим дифференциалом), другой — на заднюю, к муфте.

Важно понимать, что для максимально эффективной полноприводной трансмиссии (независимо от того, full-time это или a-awd) требуется наличие переменной блокировки межосевого дифференциала (муфты) в зависимости от дорожных условий (про межколёсные дифференциалы отдельный разговор, не в рамках этой статьи). Для этого существует несколько способов. Самые популярные из них: вязкостная муфта, шестерёнчатый самоблокирующийся дифференциал, электронное управление блокировкой.


1. Вязкостная муфта (дифференциал с такой муфтой называется VLSD — Viscous Limited-slip differential) самый простой, но при этом малоэффективный способ блокировки. Это простейшее механическое устройство, которое передаёт вращающий момент посредством вязкой жидкости. В случае, когда скорость вращения входящего и выходящего вала муфты начинает различаться, вязкость жидкости внутри муфты начинает увеличиваться вплоть до полного затвердевания. Таким образом происходит блокировка муфты и распределение крутящего момента поровну между осями. Недостатком вязкостной муфты является слишком большая инерционность в работе, это не критично на дорогах с твёрдым покрытием, но практически исключает возможность её применения для эксплуатации на бездорожье. Также существенным недостатком является ограниченный срок службы, и как следствие к пробегу в 100 тысяч километров вязкостная муфта обычео перестаёт выполнять свои функции и межосевой дифференциал становится постоянно свободным.

Вязкостные муфты в настоящее время иногда применяют для блокировки заднего межколёсного дифференциала на внедорожниках, а также в качестве блокировки межосевого дифференциала на автомобилях Subaru с механической коробкой передач. Раньше были случаи применения вязкостной муфты для подключения второй оси в системах с автоматически подключаемым полным приводом (автомобили Toyota), но от них отказались ввиду крайне низкой эффективности.

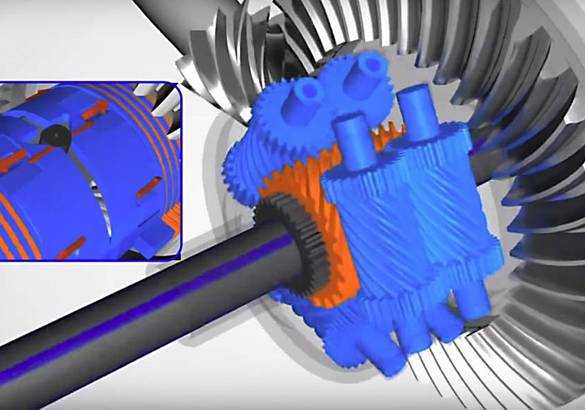

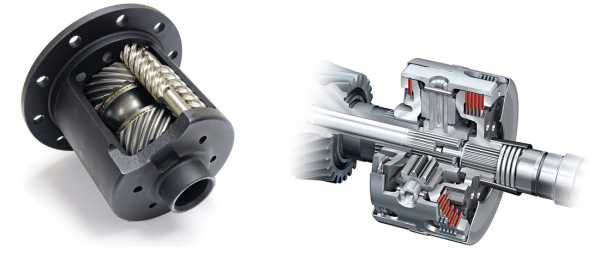

2. К шестерёнчатым самоблокирующимся дифференциалам относится известный дифференциал Torsen. Его принцип основан на свойстве червячной или косозубой передачи «заклинивать» при определённом соотношении крутящих моментов на осях. Это дорогостоящий и технически сложный механический дифференциал. Применяется на очень большом количестве полноприводных автомобилей (практически все модели Audi с полным приводом) и не имеет ограничений по использованию на дорогах с твердым покрытием или на бездорожье. Из недостатков следует иметь ввиду, что при полном отсутствии сопротивления вращению на одной из осей — дифференциал остаётся в разблокированном состоянии и автомобиль не в состоянии сдвинуться с места. Именно поэтому автомобили с дифференциалом Torsen имеют серьезную «уязвимость» — при полном отсутствии сцепления на ОБОИХ колёсах одной оси автомобиль не в состоянии сдвинуться с места. Именно этот эффект можно увидеть в этом видео. Поэтому, на новых моделях Audi в настоящее время применяется дифференциал на коронных шестернях с дополнительным пакетом фрикционов.


3. К электронному управлению блокировкой относятся как простые способы притормаживания буксующих колёс с помощью штатной тормозной системы, так и сложные электронные устройства управляющие степенью блокировки дифференциала в зависимости от дорожной обстановки. Их преимущество заключается в том, что вязкостная муфта и самоблокирующийся дифференциал Torsen являются полностью механическими устройствами, без возможности вмешательства электроники в их работу. А именно электроника способна моментально определять на каком из колёс автомобиля требуется крутящий момент и в каком количестве. Для этих целей используется комплекс электронных датчиков — датчики вращения на каждом колесе, датчик положения руля и педали газа, а также акселерометр, фиксующий продольные и поперечные ускорения автомобиля.

При этом хочу заметить, что система имитации блокировки дифференциала на основе штатной тормозной системы зачастую оказывается не настолько эффективной, чем непосредственная блокировка дифференциала. Обычно имитация блокировки с помощью тормозной системы применяется вместо межколёсной блокировки и в настоящее время применяется даже на автомобилях с приводом на одну ось. Примером электронно-управляемой блокировки межосевого дифференциала может быть полноприводная трансмиссия VTD, применяемая на автомобилях Subaru с пятиступенчатой автоматической коробкой передач, или же система DCCD, применяемая на Subaru Impreza WRX STI, а также Mitsubishi Lancer Evolition с активным центральным дифференциалом ACD. Это самые совершенные полноприводные трансмиссии в мире!

Теперь перейдём к главному предмету обсуждения — трансмиссии с автоматически подключаемым полным приводом (a-awd). Технически наиболее простой и недорогой способ реализации полного привода. В том числе его преимущество заключается в возможности использования поперечной компоновки двигателя в моторном отсеке, но существуют варианты его применения и при продольном расположении двигателя (например, BMW xDrive). В такой трансмиссии одна из осей является ведущей и на неё в обычных условиях обычно приходится большая часть крутящего момента. Для автомобилей с поперечным расположением двигателя это передняя ось, с продольным — соответственно задняя.

Главный недостаток такого типа трансмиссии заключается в том, что колёса на подключаемой оси физически не могут вращаться быстрее, чем колёса «основной» оси. То есть для автомобилей, где муфта подключает заднюю ось пропорция распределения момента по осям колеблется в диапазоне от 0:100 (в пользу передней оси) до 50:50. В случае, когда «основная» ось задняя (например, система xDrive), часто номинальное соотношение момента по осям устанавливают с небольшим смещением в пользу задней оси, для улучшения поворачиваемости автомобиля (например, 40:60).

Всего существует два механизма работы автоматически подключаемого полного привода: реактивный и превентивный.

1. Реактивный алгоритм работы подразумевает блокировку муфты, отвечающей за передачу момента на вторую ось, по факту пробуксовки колёс на ведущей оси. Это усугублялось огромными задержками в подключении второй оси (в частности по этой причине не прижились вязкостные муфты в таком типе трансмиссии) и приводило к неоднозначному поведению автомобиля на дороге. Такая схема стала массово применятся на изначально переднеприводных автомобилях с поперечным расположением двигателя.

В поворотах работа реактивной муфты выглядит так: В нормальных условиях практически весь крутящий момент передаётся на переднюю ось, и автомобиль по сути является переднеприводным. Как только наступает разность вращения колёс на передней и задней оси (например, в случае сноса передней оси) межосевая муфта блокируется. Это приводит к внезапному появлению тяги на задней оси и недостаточная поворачиваемость сменяется избыточной. В результате подключения задней оси происходит стабилизация скоростей вращения передней и задней оси (муфта же заблокировалась) — муфта снова разблокируется и автомобиль сновится переднеприводным!

На бездорожье ситуация лучше не становится, по сути это обыкновенный переднеприводный автомобиль, на котором момент включения задней оси определяется пробуксовкой передних колёс. Именно по этой причине многие кроссоверы с таким типом привода на бездорожье совершенно не способны двигаться задним ходом. И на такой трансмиссии особенно хорошо ощущается момент подключения задней оси. При этом на дорогах с твёрдым покрытием автомобиль всегда остаётся переднеприводным.

В настоящее время такой алгоритм работы автоматически подключаемого полного привода используется редко, в частности это кроссоверы Hyundai/Kia (кроме новой системы DynaMax AWD), а также автомобили Honda (система Dual Pump 4WD). На практике такой полный прив

victorborisov.livejournal.com

Системы полного привода: какие бывают и каких проблем ждать от каждой из них

Для большинства полный привод — это когда ведущими являются все четыре колеса. Однако, копнув чуть глубже, мы обнаружим, что, даже если на машине стоит шильдик AWD, это не значит, что момент от двигателя поступает на обе оси. Разобраться с тем, что сегодня представляют собой полноприводные системы и какие технические проблемы за собой тянут, мы решили вместе с техническими специалистами сервисного центра «Дилижанс», специализирующегося на ремонте автомобилей концерна VAG.

На сегодняшний день в гражданском автомобилестроении существует два основных вида полного привода: подключаемый полный (Part-time) и постоянный полный (Full-time). В условные подвиды можно выделить электронно-управляемый полный привод (On-demand) и многофункциональный полный привод, который у разных марок, как правило, носит собственное название.

Подключаемый полный привод

В данной системе автомобиль по умолчанию едет в моноприводном режиме. В случае если появляется необходимость во всех ведущих колесах, вторая ось подключаются либо по желанию водителя, либо по сигналу электроники. Причем в первом варианте система принципиально различается по своему конструктивному устройству.

Жестко подключаемый, или полный привод Part-time

Этот тип привода считается самым простым и надежным, так как не имеет никаких сложных систем, которые должны отвечать за автоматическое распределение тяги по осям. По умолчанию крутящий момент передается только на одну ось, вторая ось включается только по необходимости с помощью раздаточной коробки с кулачковой муфтой. При включении «раздатки» обе оси жестко соединяются между собой, обеспечивая постоянное симметричное распределение крутящего момента.

Несмотря на конструктивную простоту, система имеет значимую особенность: невозможность ездить в режиме полного привода постоянно, а также на высоких скоростях и по ровным сухим поверхностям. Вернее, ездить-то можно, только с огромной вероятностью повредить систему полного привода.

Дело в том, что при повороте каждое из четырех колес вращается с разной скоростью и проходит свою траекторию поворота. Между осями нет никаких систем, компенсирующих разность этих скоростей, а потому вся нагрузка ложится на «раздатку», которая со временем и выходит из строя. Проще говоря, подключать вторую ось необходимо только для увеличения проходимости автомобиля на покрытиях, допускающих проскальзывание колес, таких как грязь, песок, снег, лед или в крайнем случае сильный дождь.

Проблемы

Что же касается технических проблем, то основной причиной выхода из строя раздаточной коробки как раз является пренебрежение правилами использования полного привода. Например, «раздатка» регулярно ломается на автомобилях Suzuki Jimny в силу того, что основными потребителями этого автомобиля являются представительницы прекрасной половины человечества, не особо разбирающиеся в конструктивных нюансах системы Part-time.

Если жесткое включение происходит не старым добрым рычагом, а с помощью электропривода, то система может не включиться. Происходит это чаще всего на стоящей машине, потому что зубья валов не попадают в зацеп и электроника дает отбой. Неисправностью это не является и исправляется просто накатом, чтобы в момент движения зацеп все же произошел.

Очень часто автомобили с системой Part-time являются объектами серьезного внедорожного тюнинга, а следовательно, и жесточайших нагрузок. Так что развалившиеся межколесные дифференциалы, оборванная цепь переднего вала и менянные главные передачи — не редкость на подобных авто. Однако в большинстве случаев узел настолько прост и надежен, что может вызвать вопросы лишь в случае огромных пробегов или халатного отношения владельца, например к замене масла.

К автомобилям с системой Part-time относится большинство современных пикапов и серьезных внедорожников: «УАЗ Патриот», Toyota Hilux, Foton Sauvana и даже Suzuki Jimny. Как правило, большинство автомобилей с подобной системой имеют в «раздатке» дополнительно понижающий редуктор, а также заднюю межколесную блокировку — штатно или в качестве опции

Автоматически подключаемый или полный привод On-demand

Самый массовый тип полного привода, в основе которого — многодисковая муфта, способная перебрасывать момент от основной ведущей оси к вспомогательной. Серьезным оружием на бездорожье такой тип привода не является (хотя есть исключения) и служит в большей степени как дополнительная система для более уверенного движения по неровностям и более эффективного распределения крутящего момента по колесам в зависимости от типа поверхности.

По умолчанию система On-demand функционирует в моноприводном режиме. Как только электроника получает сигнал о пробуксовке ведущих колес, с помощью электронно-управляемой многодисковой муфты момент подается на вторую ось. Дополнительно с помощью вспомогательных электронных систем может регулироваться и момент на каждом колесе.

Конструктивно система работает по принципу сцепления: внутри муфты находятся диски, которые при поступлении сигнала с датчиков механически прижимаются друг к другу, передавая момент на ведомую ось. Системы у разных марок отличаются в основном принципом прижимания этих дисков и «навороченностью» электронных «мозгов» привода, которая выражается в быстродействии или наличии различных ручных режимов включения. Простые системы, опираются, например, на информацию от датчиков ABS и ESP, а премиум-кроссоверы умеют отслеживать уже такие показатели, как угол поворота руля, крен кузова и т. д.



Проблемы

Учитывая, что принцип работы фрикционной муфты основан на трении, главной проблемой системы On-demand является перегрев, при котором система выдает ошибку и отключает ведомую ось. В большинстве случаев он возникает при длительных пробуксовках, например при попытке покорить какое-либо бездорожье, причем иногда даже самое безобидное. Как правило, остыв, муфта вновь становится работоспособной. Регулярное повторение подобного приводит к замене пакета фрикционов.

Еще одной распространенной проблемой является выход из строя подшипника корпуса муфты, признаками износа которого является шум, вой или вибрации. Само собой, состояние и уровень масла в муфте также сильно влияет на работоспособность привода. Исправность датчиков, с которых «мозги» муфты получают информацию, напрямую влияет на включение полного привода. Также часто можно столкнуться с неисправностью приводного механизма, сжимающего диски.

В целом можно сказать, что, хотя система On-demand отлично изучена и хорошо известна механикам, в ремонте она достаточно капризна и дорога. Радует то, что большая часть проблем фрикционной муфты связана с ее жесткой эксплуатацией, то есть когда городские кроссоверы начинают использовать как внедорожники. Если же полный привод используется время от времени в легком режиме, система почти не доставляет проблем.

К автомобилям с системой On-demand относится большинство современных кроссоверов: Nissan X-Trail, Kia Sportage, Mitsubishi Outlander. Однако встречаются и различные интересные исключения. Например, Renault Duster получил в пару к обычной муфте имитацию понижающей передачи, а Nissan Juke вообще имеет систему из двух независимых муфт на каждом из задних колес

Полный привод на основе муфты Haldex

Хотя система конструктивно является разновидностью подключаемого привода On-demand, она заслуживает отдельного упоминания, так как представляет собой нечто среднее между подключаемым и постоянным полным приводом.

В основе конструкции все та же многодисковая фрикционная муфта, управляемая посредством электрогидравлики. Фишка в том, что электроника запрограммирована даже на сухой ровной дороге часть момента передавать на заднюю ось, в результате чего автомобили с муфтой Haldex получаются с постоянным приводом. А отключается ось, например, при равномерном прямолинейном движении (например, на трассе) для экономии топлива.



Устройство муфты Haldex

Проблемы

На текущий момент муфта Haldex существует уже в пятом поколении. Проблемы с ней ровно те же, что и с обычными фрикционными муфтами, описанными выше. Особенности исключительно конструктивные: расположена муфта прямо в корпусе задней главной передачи, вместе с насосом и блоком управления. Учитывая, что первые версии Haldex скоро отметят двадцатилетие, у многих машин уже начинают отгнивать крышки электронного блока. Внимательно нужно относиться к замене масла, которая предполагает сокращенные интервалы: каждые 60 тыс. км.

Муфты Haldex используются такими марками, как Volvo, Land Rover, Ford, концерн VAG и многие другие

Постоянный полный привод

Автомобили с такой системой полного привода всегда передают крутящий момент на все четыре колеса, что понятно из англоязычного названия Full-time. В своей основе система оснащена межосевым дифференциалом, который имеет несколько конструктивных вариантов: симметричный и несимметричный, блокируемый и неблокируемый. Блокировка, в свою очередь, может выполняться в автоматическом или ручном режиме. Все это зависит от того, для каких целей создается полный привод. Чаще всего используется самоблокируемый дифференциал, который также может быть выполнен на основе одной из трех систем: вязкостной или фрикционной муфты и с блокировкой типа Torsen.

Если в двух словах, то система Full-time и конструктивно, и функционально совмещает в себе принцип работы систем Part-time и On-demand. Дифференциал напрямую передает крутящий момент от одной оси к другой, а установленная с ним в одном корпусе муфта в зависимости от степени блокировки может перераспределять этот момент исходя из условий. Навороченные системы с двумя приводными валами, наподобие трансмиссии SuperSelect от Mitsubishi, умеют дополнительно «отстегивать» одну ось, превращаясь в отключаемый полный привод.

Дифференциал Torsen

Отдельно стоит упомянуть трансмиссию на основе дифференциала Torsen, который становится все популярнее. У него вместо муфт используется три пары червячных шестерней, которые осуществляют перераспределение момента. В свободном состоянии распределение тяги по осям равное, как только скорости вращения колес начинают отличаться, вращение шестерней заставляет частично блокироваться выходные валы, передавая момент на колесо с лучшим зацепом.

В зависимости от задач автомобили с подобными системами также дополнительно комплектуются задним (и иногда передним) блокируемым межколесным дифференциалом, понижающим редуктором и даже дополнительной муфтой. Комбинации могут быть совершенно разными в зависимости от задач — внедорожных, спортивных или экономящих топливо. Например, трансмиссия от Audi на легковых моделях и кроссоверах — quattro ultra — имеет многодисковую межосевую муфту и дополнительно дифференциал с кулачковой муфтой в приводе задней оси, также способной к полному отключению.

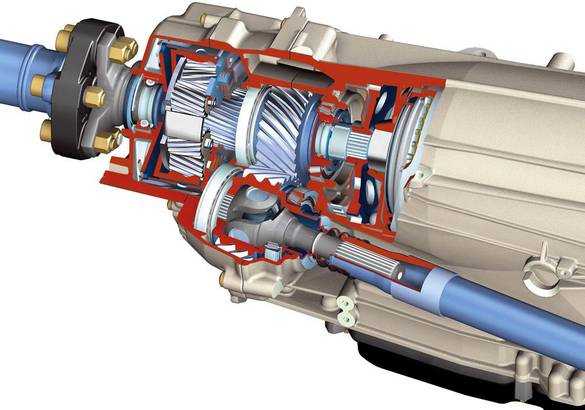

Система Quattro Ultra Full-Time (слева) и планетарный редуктор Mercedes-Benz (справа)

Проблемы

Как ни трудно догадаться, из-за невероятной сложности отдельных конструкций любая неисправность систем постоянного полного привода грозит непростым и недешевым ремонтом.

Системы на основе вязкостных и фрикционных муфт, как и в случае с системами On-demand, склонны к перегреву. Не избежал этой участи и дифференциал Torsen, шестерни которого также сильно нагреваются и требуют для охлаждения специального графитового масла.

Кроме того, на автомобилях Audi, например, дифференциал находится в блоке коробки передач DSG, так что любая проблема с «роботом» автоматически ведет к разбору и этого механизма. На сложных системах с отдельным передним валом прибавляйте встречающиеся проблемы привода — его включения/отключения либо датчика работы.

Соответственно, всевозможные датчики и управляющие электронные блоки при сбое и трансмиссию выводят из правильного режима работы. То же самое касается работы коробки передач, функционирование которой напрямую влияет на работу полного привода. Люфты карданов и вой редукторов — частая болезнь серьезных внедорожников.

Устройство дифференциала на спортивных полноприводных моделях Audi

К автомобилям с системой Full-time относится большинство современных премиум-моделей, дорогих или просто серьезных внедорожников, а также отдельных версий пикапов: Mitsubishi Pajero, Toyota LC, VW Touareg, Land Rover Discovery

Каков итог?

Как ни крути, ни одной универсальной системы полного привода, подходящей на все случаи жизни, до сих пор не создано. Ее выбор зависит исключительно от поставленных задач и приоритетов. Внедорожные вылазки ограничиваются не чищенной грунтовкой на дачу? Вам за глаза хватит системы On-demand. Мечтаете покорять Эверест, пробиваться сквозь тундру и нырять в болота? Вам нужна система Part-time, способная выдержать многое вдали от цивилизации. Но придется пожертвовать ездовым комфортом и получить навыки уверенного вождения на заднем приводе. Хочется, чтобы было и то и другое? Тогда вам необходима система Full-time, однако стоить она будет как сама по себе, так и в ремонте немалых денег.

Редакция журнала «Движок» выражает благодарность сервисному центру «Дилижанс» за помощь в подготовке материала.

dvizhok.su

Распределение полного привода. Разновидности полноприводных автомобилей

В непогоду или сложных дорожных условиях у автомобилистов зачастую возникают мысли о приобретении автомобиля с приводом на все колеса или, иначе говоря, полноприводного авто. При упоминании об этом типе автомобилей зачастую на ум обывателя приходят огромные внедорожники, однако в современных условиях это скорее всего установившийся стереотип: полноприводная трансмиссия на сегодняшний день - отнюдь не прерогатива «джипов», а вполне традиционная распространенная схема, пусть и с множеством вариаций в исполнении, но встречающаяся даже на малолитражках. Автопроизводители внедрили достаточно большое количество компоновочных схем и формул, так что давайте попробуем внести ясность в некоторые моменты.

Терминология

Очень важно для начала определиться с терминологией, поскольку для любого четырехколесного транспортного средства в первом приближении AWD (ALL Wheel Drive) или 4WD (Four Wheel Drive) означают в общем одно и то же. Говоря обобщенно, AWD подразумевает постоянный или автоматически подключаемый полный привод, а 4WD — полный привод, подключаемый и отключаемый вручную и как правило имеющий понижающий ряд трансмиссии. Существует еще достаточно двусмысленный термин — полный привод, подключаемый при необходимости (on demand four wheel drive), который в интерпретации разных производителей может означать либо автоматически подключаемый полный привод, либо полный привод, подключаемый и отключаемый вручную.

Типы приводов

Подключаемый полный привод или полный привод Part-Time

Part-time 4WD, (англ. «Part time» — неполный рабочий день) — полный привод временного использования. При движении по дорогам с твёрдым покрытием вся тяга передаётся только на один мост, как правило задний. Второй мост подключается водителем с помощью рычага или кнопки.

У автомобилей с part-time 4WD отсутствует межосевой дифференциал, который позволил бы карданным валам вращаться с разными скоростями когда автомобиль поворачивает. При включенном полном приводе передний и задний карданные валы через раздаточную коробку жёстко соединены друг с другом и вращаются с одной скоростью. В повороте же передние колеса автомобиля проходят больший путь, чем задние, что взывает напряжения в трансмиссии, повышенный износ резины и так далее. Ослабить эти эффекты можно только за счет проскальзывания колес. Поэтому использование такого полного привода ограничено участками с очень низким коэффициентом сцепления (грязь, снег, лед, песок). На дороге с сухим твердым покрытием подключать полный привод такого типа не рекомендуется, во избежание серьезных поломок.

Постоянный полный привод

Англ. Full-time 4WD, Permanent 4WD, Permanently-engaged 4WD. Система, в которой уси

autokresla-isofix.ru
