Рассухариватель клапанов универсальный своими руками – Недорогой рассухариватель клапанов своими руками — Лада 2106, 1.6 л., 1996 года на DRIVE2

Универсальный рассухариватель клапанов «Свободные руки». — DRIVE2

Сухари предназначены для фиксации пружин клапана. Процедура снятия сухарей — рассухаривание, а их установка — засухаривание. Рассухаривание очень часто требуется во время ремонта и обслуживания ГБЦ. Различают правильные и неправильные методы осуществления этой процедуры.
Неправильный метод был популярен из-за отсутствия специального инструмента. Сухари освобождались при помощи молотка и обрезка трубы — ударом по верхней тарелке клапанной пружины. Этот способ можно назвать варварским, так как он часто приводит к травмам, утере сухарей и нарушению геометрии клапана. Выбивание (особенно без соответствующих навыков и опыта) способно даже погнуть стержень клапана, имейте это ввиду! Но дело даже не в том, что при текущем ассортименте специнструмента нет никакой необходимости обращаться методу выбивания. Самое главное — этим способом попросту невозможно провести обратную процедуру — засухаривание!
Осуществлять засухаривание и рассухаривание лучше всего при помощи специальных приспособлений.
После того как я отколол кусок зуба с помощью ВАЗовсткого рассухаривателя, я задумался не только о своём здоровье, но и удобстве в работе. Причём как на снятой ГБЦ так и на двигателе. И обязательным дополнением его универсальности — возможность переставить его на кантователь ГБЦ (в скором времени), а также свободные руки при работе.
После исследований интернета на эту тему, мне приглянулся вот этот:

TOPTUL

Благодаря наличию в конструкции опор для закрепления на ГБЦ, инструмент может применяться для рассухаривания различных видов наиболее распространенных двигателей. Отсюда и название — универсальный.

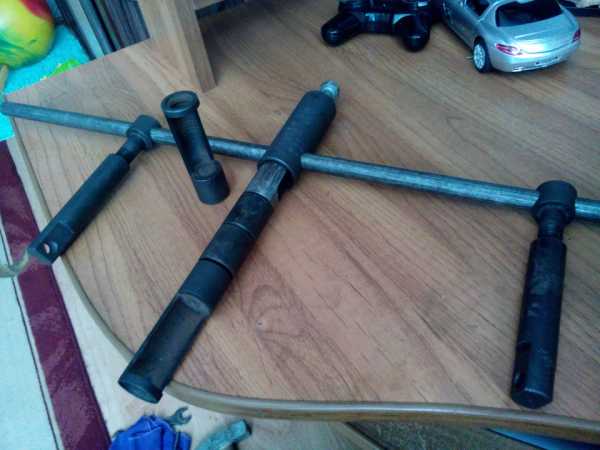

Закрепляем опоры на ГБЦ, после чего устанавливаем на них штангу, по которой будет перемещать нажимная втулка. С помощью втулки осуществляем давление на тарелку пружины клапана, что позволит рассухарить его. Достаточно просто и эффективно, не правда ли?
Преимущества:
рассухаривание без снятия ГБЦ; подходит для большинства 8-, 12-, 16- и 24-клапанных двигателей;
Недостатки:
несмотря на свое название, подходит далеко не для всех двигателей, но мне это и не нужно — автосервис открывать не собираюсь и гаражный тоже.

Не буду лукавить, чертежи перечертил у этого человека www.drive2.ru/l/6943161. От себя немножко подправил некоторые размеры и добавил прочности термичкой. Также на драйве есть похожий принцип действия www.drive2.ru/l/9426945/.
Поехали:

Полный размер

3д модель

Принцип работы в разрезе. Изображено 2 проставки,

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Универсальный засухариватель клапанов — Сообщество «Кулибин Club» на DRIVE2

Всем кулибиным привет!
Вот и я решил маленько покулибничать)
Езжу на хонде аккорд с двигателем 2.0,также собираю двигатель объёмом 2.3 который по планам будет установлен этой весной.Ну да ладно, речь не об этом.

Тк весной планирую собрать двигатель, то нужен засухариватель для клапанов(голова из ремонта и нужно её собирать).Магазинские девайсы отпали сразу, после одного-двух клапанов идут на помойку.На драйве увидел универсальный засухареватель, списался с продавцом на счет цены, и мягко говоря она не обрадовала меня.Посмотрев на принцип его работы за 3к, ничего сложного не увидели.Посидели, прикинули, что и как делать, нарисовав на бумаге скоренький чертёжик, отвезли токарю вместе с клапаном и шайбой.И вот он универсальный засухариватель, который никогда не сломается))Опробовав его в деле, был очень рад)Все работает, сухари не улетают, засухаривается без проблем.
В общем всё на фото

В собранном виде, готов к работе

Полный размер

Внутренности, всё очень просто.Пружину нашли в гараже

Полный размер

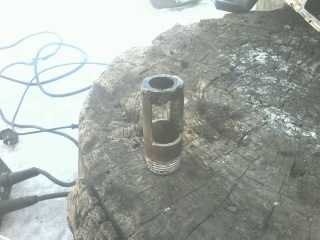

Сторона которая рассухаривает, можно ещё для удобства поставить внутрь магнит

Полный размер

Засухариватель, только без втулки

Полный размер

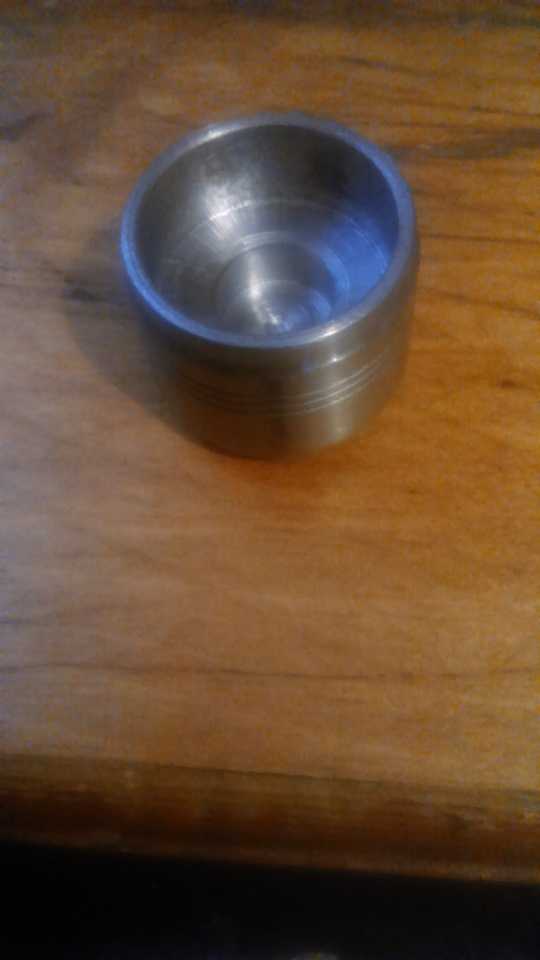

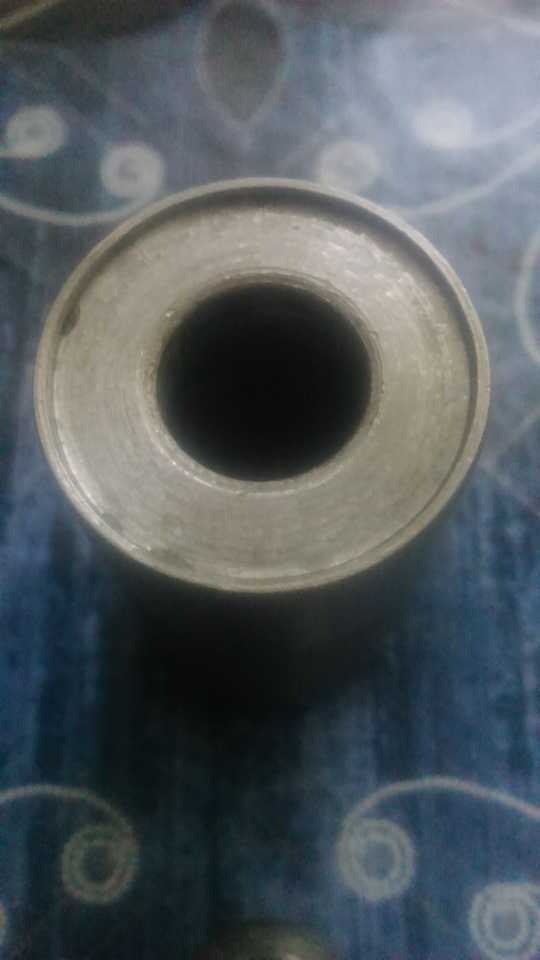

Колпачёк можно сделать на вкус и цвет, я сделал такого типа.Так же он меняется местами, что бы грани не давили на ладонь при работе

Полный размер

Полный размер

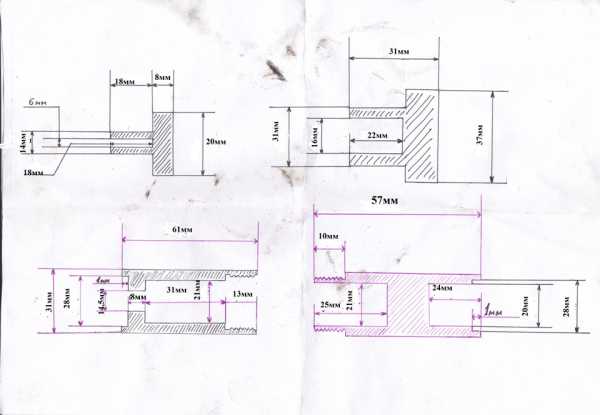

На авторство чертежа не претендую, скачал из сети и внёс свои размеры

Полный размер

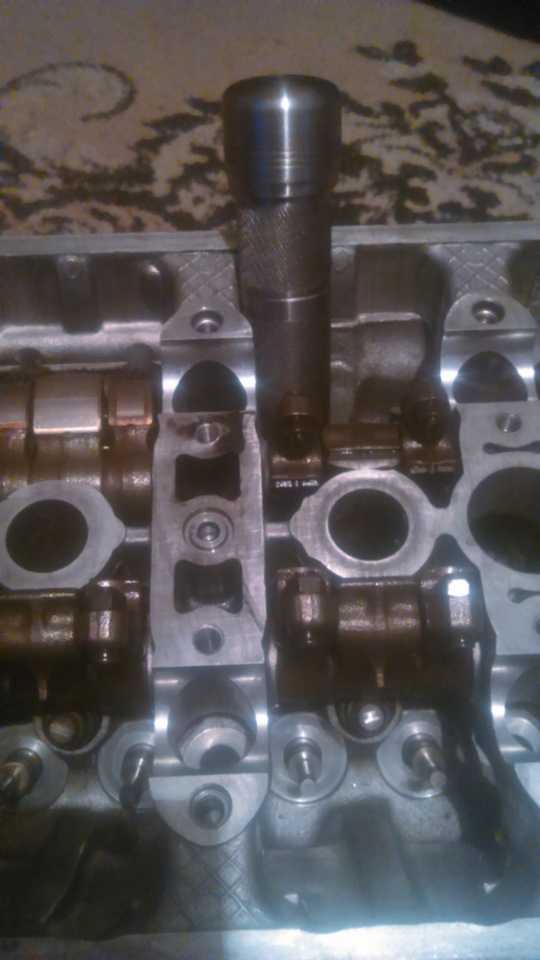

Как смотрится в работе

Полный размер

Может кому пригодится, или уже есть такие записи.
Для хондовских двигателей F20B/h32A/h33A

Работает так

Сильно не пинайте)
Всем добра!

www.drive2.ru

Рассухариватель клапанов своими руками


Сегодня покажу свой вариант очень нужного инструмента при ремонте двигателя, это рассухариватель клапанов. При ремонте головки блока цилиндров без рассухарки не обойтись. Если разобрать можно подручными инструментами, с помощью молотка и трубки, то собрать таким же методом не получится. Хотя некоторые умельцы с этой задачей справляются с помощью гаечного ключа, не представляю как.

Для сборки рассухарки мне понадобится:

Материалы:

  • труба железная D20 мм. примерно 40 см. и D25 мм примерно 20 см.
  • две шпильки на 8 мм.
  • одна шпилька на 14 мм.
  • кусок полосы 4 х 40 мм.
  • гайки, шайбы, граверы на 8 мм.
  • болт на 8 мм.
  • гайки на 14 мм.
  • смазка

Инструмент:

  • сварочный аппарат, электроды
  • УШМ (болгарка)
  • гаечные ключи
  • плоскогубцы
  • молоток
  • ну и самое главное, хорошее настроение и прямые руки.

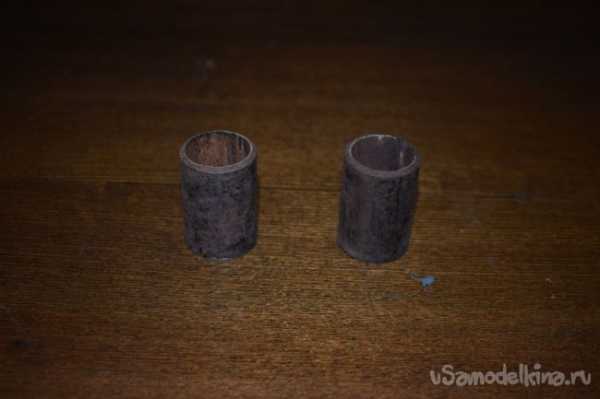

И так приступим. Сначала нужно отрезать от трубы D25 две трубки по 40 мм. (я не нашел дома такой трубы поэтому взял сгоны, они были). Если в трубе есть капли от сварки по шву их обязательно нужно сточить. Также нужно удалить заусенцы на месте среза. В эти трубки будет вставляться труба D20.
Теперь от полосы 4 х 40 мм. отрезаю два куска размером 20 х 40 мм. В этих пластинах нужно просверлить отверстия на 8 мм.
Привариваю эти пластины к трубе D25. и откладываю в сторону, пусть остынут.
Далее мне понадобится ещё одна трубка D25 размером 20 мм. Её также нужно обработать от заусенцев и от сварочных капель изнутри. К ней нужно приварить гайку на 14 мм.

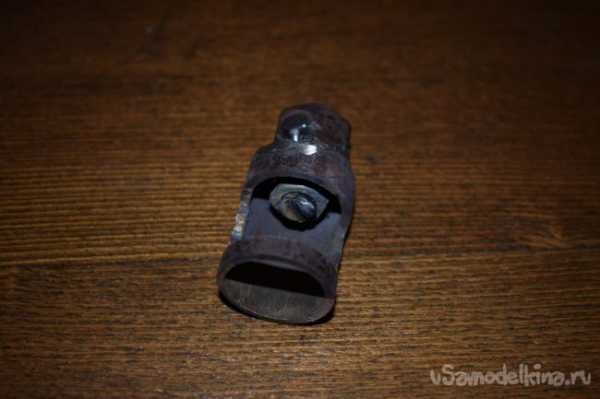

Опять беру трубу D25 мм. от неё нужно отрезать кусок сантиметров 8 (у меня получилось меньше). Данная труба будет упираться в пружину и сжимать. Поэтому лучше сделать её больше, удобнее будет устанавливать «сухари». Вырезаю в ней «окно».
К ней же привариваю увеличенную шайбу на 8 мм.
К гайке на 14 привариваю болт на 8, строго перпендикулярно. Я взял слишком длинный болт, лишние пришлось отрезать.
Теперь собираю данный узел как на фото ниже.
Устанавливаю шайбы с двух сторон. Закручиваю гайку так, чтобы трубка могла свободно вращаться. Гайку фиксирую при помощи сварки.
Данное соединение помазал маслом для лучшего скольжения.
На шпильку 14 мм. накрутил гайку и приварил её. Собираю.
Вот что получилось.
В итоге получилась такая рассухарка. Минимум запчастей, максимум пользы.

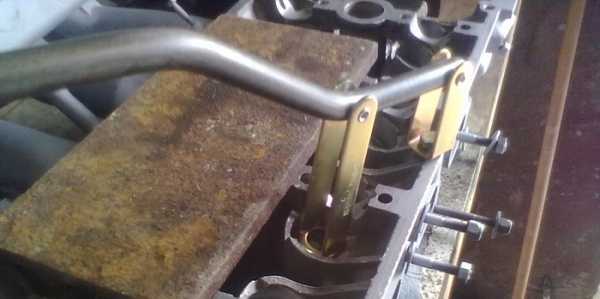

Теперь нужно установить и проверить как она работает. Для установки нужно прикрутить шпильками на 8 мм. в существующие отверстия в головке. Направить рассухарку на установленную пружину и вращать ключом шпильку по часовой стрелке. Тем самым сжимать пружину. После установки «сухарей» выкрутить и передвинуть на следующий клапан и так далее все 16 клапанов.
Заключение.
Вот такой нужный и не сложный в изготовлении инструмент у меня получился. Данную рассухарку использовал для ремонта ГБЦ двигателя 4G93 на Мицубиси Легнум. Думаю и при ремонте других двигателей она пригодится, а если не подойдет, в гараже всегда есть железяки, сварочный аппарат чтобы доработать. Надеюсь, данная статья вам понравилась, а самоделка будет полезна.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Рассухариватель клапанов. Как сделать своими руками

Любой автолюбитель периодически сталкивается с необходимостью выполнения качественного ремонта транспортного средства. Многие предпочитают доверять этот процесс профессионалам, но опытные водители выполняют все манипуляции самостоятельно. Но далеко не каждую неисправность можно эффективно исправить без помощи специальных приспособлений. Если необходимо качественно выполнить ремонт газораспределительного агрегата, то обязательно нужно иметь под рукой рассухариватель клапанов. Такое изделие поможет существенно облегчить манипуляции с головкой блока. Мастер сможет отжать пружину, чтобы беспрепятственно извлечь все сухари.

Описание

Первым делом мастеру нужно вспомнить, как именно фиксируются клапаны в газораспределительном механизме любого мотора. Эксперты отмечают, что впускные и выпускные устройства удерживаются в закрытом состоянии при помощи прочной пружины. Она фиксируется на стержне клапана тарелкой и сухарями. Чтобы быстро извлечь заглушку, нужно сжать пружину. Именно с этой задачей прекрасно справляется рассухариватель клапанов. Такой агрегат продается в любом автомобильном магазине, но чтобы не тратить личные сбережения, можно попробовать изготовить его самостоятельно.

Разновидности моделей

Сегодня существует две категории рассухаривателей клапанов. Каждое изделие отличается своими эксплуатационными характеристиками, которые высоко ценятся профессионалами:

  • Рычажный агрегат. Это универсальное приспособление. Его можно использовать как по отношению к снятой головке, так и без ее предварительного демонтажа. Единственным недостатком устройства можно назвать только то, что работы должны выполняться парно (один человек отжимает пружину, а второй достает сухари). Домашние мастера предпочитают изготавливать такой рассухариватель клапанов своими руками.
  • Винтовая модель. Это изделие более удобно в применении, так как мастер может выполнить все манипуляции самостоятельно. Стоит отметить, что изделие этой категории актуально только в том случае, если предварительно была демонтирована головка агрегата.

Принцип использования

Первым делом необходимо аккуратно надеть на шпильку крайний кронштейн рассухаривателя. Только в этом случае можно будет удерживать постель, чтобы накрутить на нее гайку. Фигурную шайбу устанавливают на тарелку, которая не только накрывает пружины, но и нажимает на рычаг. Наружная сторона двух сухарей представлена в виде небольшого конуса. В некоторых случаях при незначительном нажатии на тарелку она может неподвижно располагаться на стержне клапана. В такой ситуации необходимо немного ударить сверху посередине рычага обычным молотком. Только когда пружины сожмутся, можно вынуть сухари из гнезда.

Принцип изготовления

Соорудить качественный рассухариватель клапанов своими руками можно всего за несколько часов, используя во время работы простые чертежи. В основе агрегата лежит рычаг с прикрепленными к нему двумя мощными кронштейнами. Для фиксации можно использовать обычные гайки и винты. В результате у мастера должно получиться шарнирное соединение. Для сборки приспособления необходимо подготовить:

  • Классический сварочный аппарат.
  • Болгарку.
  • Две небольшие планки для производства кронштейнов.
  • Стандартную заготовку из прочного металла для рычага.
  • Прочную трубу. Ее диаметр должен быть немного больше, чем сама тарелка. Длина изделия должна быть в пределах пяти сантиметров.

Чтобы готовый самодельный рассухариватель клапанов для ВАЗ получился максимально прочным и долговечным, нужно к самой компактной планке приварить небольшую шайбу диаметром десять миллиметров. К полученной заготовке прикрепляют заранее подготовленный кусок трубы. Чтобы привести конструкцию в действие, нужно зафиксировать короткий кронштейн исключительно за край головки, а среднюю деталь установить на тарелку. При нажатии на ручку конструкции можно быстро отжать пружину вниз, освобождая при этом доступ к сухарям.

Рычажная модель

Чтобы соорудить универсальный рассухариватель клапанов, нужно заранее подготовить классический набор инструментов. Этапы работы:

  • Первым делом изготавливают рычаг. Прут или трубу необходимо выгнуть таким образом, чтобы она внешне стала похожа на молнию.
  • На коротком конце сверлятся два сквозных поперечных отверстия. Стоит отметить, что их диаметр должен соответствовать размеру используемых болтов.
  • Для изготовления П-образных кронштейнов идеально подойдут короткие полосы. На свободных концах аккуратно просверливают отверстия под болты. Для перегородки идеально подойдет шайба. Кронштейн прикручивается к крайнему отверстию в рычаге. Все соединения должны быть максимально прочными.
  • На финальном этапе остается только соорудить из длинных заготовок идентичный предыдущему кронштейн, который фиксируют на рычаге.

Качественный самодельный рассухариватель клапанов абсолютно не уступает классическому заводскому агрегату, который может стоить довольно дорого. Изготовленный своими руками инструмент прослужит много лет и сэкономит приличную сумму для семейного бюджета.

labuda.blog

рассухариватель — Сообщество «Кулибин Club» на DRIVE2

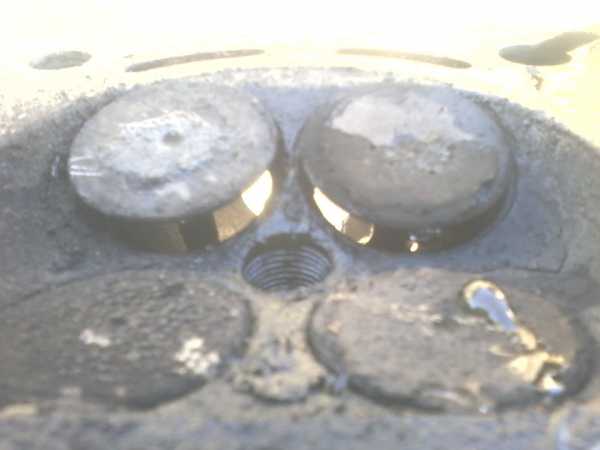

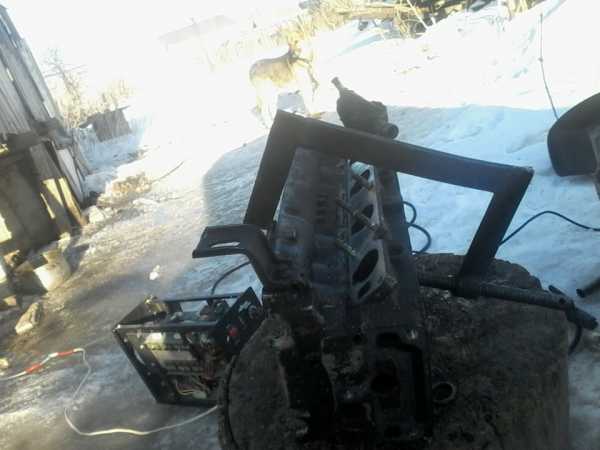

добрый вечер форумчане может кому пригодится такой рассухариватель мой отец лет десять назат сделал рассухариватель для себя так как работал мотористом делал газ ваз уаз газ53 и так далие но суть в том что этот рассухариватель очень удобный не надо ни каких усилий и сухари не вылетят и ставить сухари назад очень удобно вот только одну приспособу сделал на скорую руку чтобы рассухарить мою головку от леганзы 16и клаппанную на фото видно так как я ранее писал что ролик натежителя грм сломался и загнула клапана только я не пойму одного на поршнях проточка стой сороны с которой и загнула клапана хотя поидее должно было загнуть с другой стороны где нет проточки но там всё ок за качество фото извеняюсь фоткал на телефон

Сохранить в Альбом

рассухариватель

приспособа

www.drive2.ru

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

  1. Для работы только на демонтированной головке.
  2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

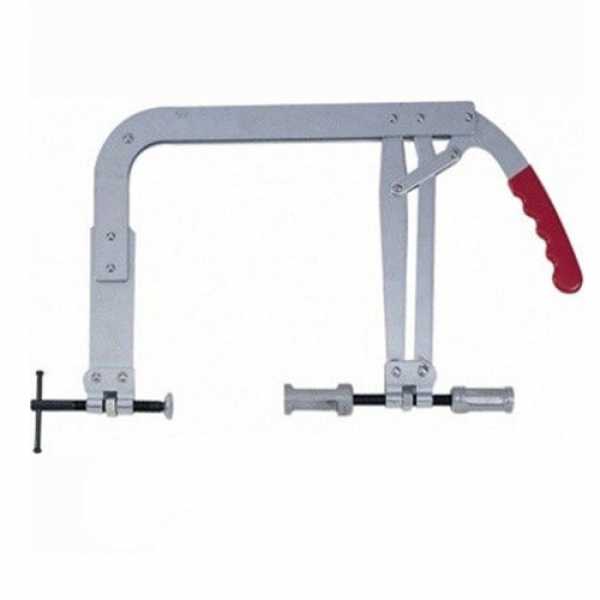

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда. Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

  • Ножовка по металлу.
  • Дрель со сверлами.
  • Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

  • Отрезок стальной трубы диаметром около 1,5 см – 40 см.
  • Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
  • Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
  • Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
  • 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

autolirika.ru

Рассухариватель/засухариватель. — Лада 2109, 1.5 л., 1996 года на DRIVE2

В своё время помучался с обычным рассухаривателем клапанов ВАЗ ПП… Как ни крути, приложение силы в этом приспособлении происходит не перпендикулярно опорной поверхности пружины-её перекашивает, что затрудняет установку сухарей. Приходится для компенсации перекоса сжимать пружину больше, а когда пружина жесткостью 90-120 кг совсем кисло становится( Да и титановые/алюминиевые верхние тарелки с другим коэффициентом трения по стали способствовали соскальзыванию опорной чашки рассухаривателя(
Надоело всё это-решил на будущее сделать «средство малой механизации»- простой винтовой пресс.

Обязательно уточните эти размеры перед разметкой!

Шаблон для распечатки…

Сделал примерный эскиз, по нему разметил лист стали 20. Х.з., то ли сверло у меня увело, то ли неточность в размерах была, в общем несколько отверстий пришлось рассверлить. За 8 месяцев бездействия разучился сверлить сталь и затачивать свёрла, но в конце концов все пошло как нужно)

Если у Вас получается такая стружка, то обороты дрели и подача (сила давления)) верные а также сверло заточено превосходно

После сверления 10 отв. нужно накинуть плиту на ГБЦ и разметить 8 отверстий под винты, которые будут давить на пружину. Палочки для суши и штрих отлично для этого подойдут)))
Снова сверлим. Потом начинаем приваривать гайки, их нужно располагать перпендикулярно опорной поверхности пружины. Снова прикручиваем плиту к ГБЦ … Ориентируясь на наклон палочки для суши))) ставим болт с гайкой в соседнее отверстие и привариваем.

Всё готово к привариванию гаек!

Небольшая разница в наклоне будет, но никуда не деться)

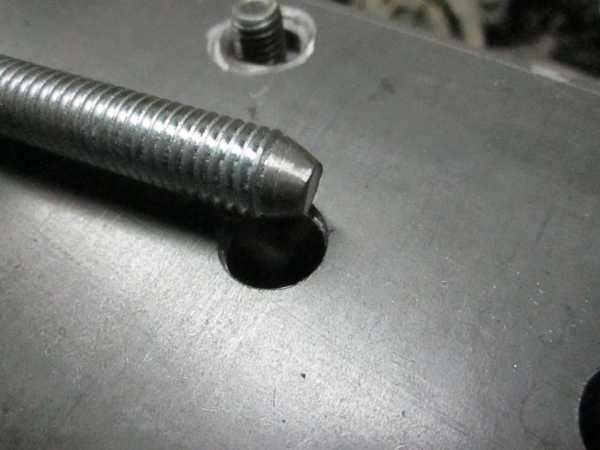

Для более точного базирования винта М10 по направляющей втулке его торец следует обточить «на конус»

Угол на глаз, величина угла роли не играет…

Т.к. практически все гайки сейчас с цинковым покрытием, перед сваркой его лучше удалить. Цинк ухудшит качество шва(

Красивые блестящие…
