Где находится коленвал: Коленчатый вал — что такое коленвал в автомобиле: устройство

Содержание

Коленчатый вал

Устройство коленчатого вала

Коленчатый вал внешне полностью соответствует названию, так как состоит из нескольких колен, расположенных на одной оси. Колена это крупные выступы сложной формы, отлитые единым целым с валом. Колена предназначены для крепления шатунов, на которых, в свою очередь, закреплены поршни. Кроме колен у вала есть и другие элементы. Прежде всего, это шейки, то есть цилиндрические опорные «проставки» между коленами, позволяющие крепить вал в теле блока цилиндров.

Коленчатый вал в процессе эксплуатации автомобиля прирабатывается к тому двигателю, в котором он установлен. Поэтому переставлять бывший в употреблении коленвал в другой блок не рекомендуется

Плохо закрепленный вал не смог бы вращаться долго, поэтому шейки расположены по всей его длине, создавая несколько точек опоры. Опорные шейки вала позволяют ему вращаться в блоке цилиндров. Для этого шейки опираются на особые подшипники, у которых нет роликов. Эти подшипники называют коренными вкладышами. Роль шариков или роликов выполняет смазка, которая непрерывным потоком льется в пространство между ними и опорными шейками.

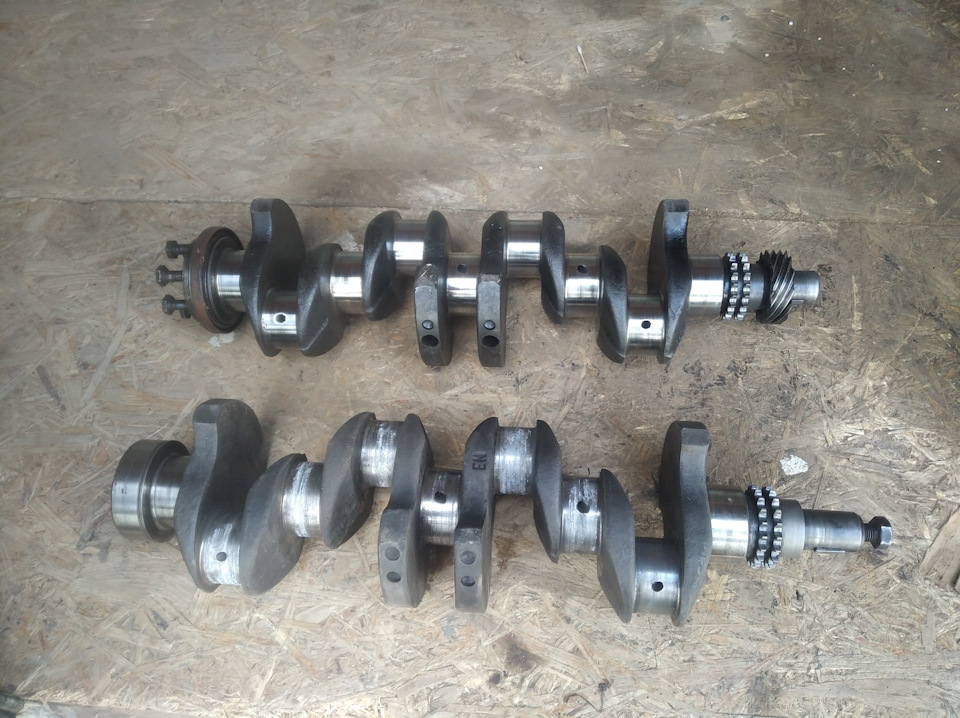

Коленвал

Для обеспечения проворачивания шатунов в конструкции коленвала присутствуют другие опорные шейки, которые называются шатунными. В отличие от коренных, они расположены не на одной оси с коренными шейками, а с в стороне. Коренные шейки соосны с отверстиями в нижних концах шатунов.

Каждое колено вала состоит из двух щек и одной шейки, на которой «надет» нижний конец шатуна.  Шатуны, двигаясь вверх и вниз, давят на шатунные шейки и заставляют вал вращаться. Так и осуществляется трансформация возвратно-поступательного движения во вращение.

Помимо колен с шатунными шейками коленчатый вал имеет еще и противовесы для уравновешивания остаточных масс вала. Насколько важны эти элементы, можно представить, вспомнив, что средняя скорость вращения коленчатого вала при работе двигателя примерно 3000 оборотов в минуту.

Коленчатый вал – деталь сложной формы. Чтобы тяжелые колена при вращении не создавали разрушительной вибрации, каждое из них и уравновешено своим противовесом.

Хотя при производстве коленчатого вала выполняются условия высочайшей точности, минимальное биение при вращении неизбежно. Именно поэтому текущие сальники коленвала одинаковы у Запорожца и Мерседеса

Внутри тела коленчатого вала имеются специальные каналы для подачи масла к коренным и шатунным вкладышам  и специальные пустоты, закрытые пробками, для улавливания грязи и частиц износа присутствующих в масле. При помощи этой системы вал при вращении мягко скользит в точках крепления, обильно смазанных чистым моторным маслом. При ремонте коленчатого вала пробки вскрываются и выполнятся прочистка пустот и каналов подачи масла с последующей продувкой воздухом под давлением.

На переднем конце (носке) коленчатого вала при помощи фрезеровального станка вырезают шпоночный  паз для крепления звездочки привода ГРМ и шкива привода вспомогательных механизмов.

На заднем конце вала на токарном станке вытачивают фланец, в котором имеется центральное отверстие под подшипник, служащий опорой первичного вала КПП. Фланец также имеет отверстия с резьбой для крепления маховика.

Впереди и сзади коленчатый вал уплотнен сальниками, препятствующими утечке масла в тех местах, где концы маховика выходят наружу из блока цилиндров.

Помимо двигателей внутреннего сгорания, и даже до их появления, коленчатый вал нашел применение в поршневых двигателях, компрессорах, насосах, в прессовых установках и других механизмах, где используется кривошипно-шатунный механизма.



Коленчатый вал – деталь для каждого двигателя уникальная, и переставить ее из одного двигателя в другой можно, но не рекомендовано. На каждом двигателе колена вала расположены по своему, и расположение их зависит от расположения и количества цилиндров, рабочего цикла, длины хода поршня и еще массы параметров.

Материал и изготовление коленчатого вала

Для изготовления коленчатых валов используется легированная и углеродистая сталь или высокопрочный чугун.  Для изготовления кованых коленчатых валов используют  углеродистую или легированную сталь, а для литых – высокопрочный глобулярный чугун, ковкий перлитный чугун или легированная сталь. Заготовки для валов получают либо литьем, либо горячей штамповкой.

Коленчатый вал - большая деталь с точностью производства швецарских часов

Обработка готовых заготовок механическим способом на станках состоит из ряда операций: черновая, получистовая, чистовая и доводочная. При этом точность механической обработки увеличивается благодаря применению холодной правки вала в процессе его механической обработки.

В связи со сложной конфигурацией коленчатого вала ряд операций выполняется на отдельных автоматических участках, на специальных станках. Это выполнение центровки и подрезки торцов, сверление отверстий, обработка коренных и шатунных шеек, шлифование, динамическая балансировка.

Где находится датчик положения коленвала?

Определить, где находится датчик положения коленвала, не имея представления о том, что это такое и как он выглядит, довольно непросто. Именно поэтому вводная часть нашей статьи будет посвящена информации о назначении и конструктивных особенностях устройства, называемого в зависимости от источника, то датчиком синхронизации, то датчиком ВМТ, то датчиком положения коленчатого вала.

По сути своей, датчик синхронизации, не что иное, как электромагнитный элемент, синхронизирующий функциональное взаимодействие системы зажигания с топливными форсунками. Датчик выдает информацию о положении, направлении и частоте вращения коленчатого вала ЭБУ (электронному блоку управления). Важность этого элемента невозможно переоценить, поскольку датчик положения коленвала – практически единственный элемент современного автомобиля, нарушение работоспособности которого предполагает полную остановку силовой установки. Функционирование системы впрыска автомобильного топлива невозможно без участия данного датчика.

Типовая классификация датчиков положения коленвала

1.1 Магнитные, или индуктивные, датчики
    Отличительной особенностью датчиков данного типа является необязательность наличия отдельного источника питания. Индуцирование напряжения для формирования сигнала ЭБУ происходит в момент прохождения зуба синхронизации сквозь магнитное поле. Датчик данного типа нередко выполняет дополнительные функции, например, контроля скорости.

1.2    Датчики Холла
В основу функционирования таких датчиков положен эффект Холла. Приближаясь к датчику, изменяющееся магнитное поле, инициирует начало движения тока. Зубья диска синхронизации, перекрывая магнитное поле, вступают с ним во взаимодействие. Может использоваться в качестве датчика распределителя зажигания.

1.3 Оптические датчики
Основное конструктивное отличие оптических датчиков заключается в наличии пазов или отверстий в диске синхронизации, осуществляющем прерывание светового потока от светодиода к приемнику. Приемник передает поток, превращенный в импульс электрического напряжения, в ЭБУ.

Где находится датчик положения коленвала?

А теперь ответ на вопрос, вынесенный в заголовок нашей статьи. Местоположение датчика синхронизации можно определить следующим образом: он установлен рядом со шкивом привода генератора и размещен в специальном кронштейне. Зазор между датчиком и зубчатым шкивом, выставляется посредством соответствующих шайб и составляет 1,0 миллиметр (рис.1).

Шкив привода генератора имеет 58 зубьев, расположенных через каждые 60. Промежуток, выполненный в виде двух отсутствующих зубов, генерирует импульс синхронизации оборотов коленвала. Корпус датчика практически аналогичен корпусам других датчиков, однако его отличает разъем подключения к автомобильной сети, имеющий довольно длинный провод. Длина провода (не менее 70 сантиметров) позволяет несколько нивелировать неудобство размещения датчика в моторном отсеке автомобиля.

Существует еще один важный аспект. В современных автомобилях применяется шкив привода генератора двух типов: шкив с демпфером и цельнометаллический шкив. Если цельнометаллический шкив чрезвычайно износоустойчив и не требует серьезных усилий при обслуживании. Совсем иная картина при эксплуатации шкива с демпфером. Его целостность – предмет особой заботы автолюбителя, поскольку любые ее (целостности) нарушения приводят к полной остановке силового агрегата.

Определенного контроля со стороны автовладельца требует и сам датчик положения коленвала, хотя практика показывает, что из строя он выходит крайне редко. Проверка работоспособности датчика синхронизации выполняется при помощи измерения сопротивления обмотки посредством мультиметра (тестера).

Сопротивление обмотки исправного датчика колеблется в диапазоне 800-900 Ом.

Повреждения (как правило, механического типа) датчика возникают в основном в процессе выполнения ремонтно-восстановительных работ, а также при попадании посторонних предметов между зубьями шкива и датчиком.

Коленчатый вал - что это такое

Коленчатый вал – это одна из самых важных деталей любого двигателя. Она строго индивидуальна для каждой модели автомобиля и в процессе работы притирается к конкретному двигателю.

1. Что такое коленчатый вал, его основные задачи?

Коленчатый вал (коленвал) – это главный элемент двигателя автомобиля, являющийся частью кривошипно-шатунного механизма, который преобразует энергию сгорающих в цилиндрах двигателя газов в механическую энергию.

Главная задача коленчатого вала – преобразовать возвратно-поступательные движения поршней двигателя в крутящий момент, который через трансмиссию передаётся на колёса автомобиля. Одной из основных технических характеристик коленчатого вала, как и всего двигателя, является радиус кривошипа. Это расстояние от осей коренных шеек (шейки, в которых вращается коленвал в цилиндровом блоке) к осям шатунных шеек (шейки, которые вращаются внутри большой головки шатуна). Удвоенный радиус кривошипа являет собой длину хода поршня, которая определяет объём цилиндров. Если изменить длину радиуса кривошипа при неизменном диаметре цилиндра, это приведёт к изменению объёма цилиндров. Эту зависимость часто используют, чтобы менять технические характеристики всего двигателя в определённом направлении.

Подбирая соотношение длины хода поршня и диаметра цилиндра, двигатель можно сделать длиноходным (ход поршня превышает диаметр цилиндра) или короткоходным (диаметр цилиндра больше, чем ход поршня). Короткоходные двигатели дают возможность повысить мощность за счёт увеличения скорости вращения. А длиноходные двигатели более экономичны и обеспечивают высокий крутящий момент на низких оборотах.

При изменении параметров коленчатого вала происходит изменение всех параметров двигателя, поэтому нужно быть предельно осторожным, тюнингуя свой автомобиль, так как технические характеристики часто меняются не в лучшую сторону.

2. Материалы, из которых изготовлен коленчатый вал.

Когда двигатель работает, на коленчатый вал действую сильные нагрузки. Его надёжность определяется конструкцией и материалом, из которого он изготовлен. Этот элемент двигателя, как правило, имеет цельную структуру. А потому материалы для него должны быть максимально прочными, потому что от прочности коленчатого вала будет зависеть работа всей системы.

В качестве материалов для изготовления коленвалов используют углеродистую и легированную сталь либо чугун высокой прочности.

Коленвал можно изготовить методом литья, методом ковки из стали или методом точения. Заготовки получают способом горячей штамповки или способом литья. Очень важно, как расположены волокна материалов в заготовках. Чтобы не допустить их перерезания в дальнейшей обработке, применяются гибочные ручьи. Когда заготовка готова, её дополнительно обрабатывают под высокой температурой и очищают от окалины (дробомётной машиной или методом травления).

Материал и способ производства коленвала подбирается в зависимости от типа и класса автомобиля.

1. В серийных моделях коленвал производят из чугуна методом литья. Это даёт возможность уменьшить себестоимость производства и уложиться в указанные расчёты.

2. Более дорогие спортивные модели оснащают кованным стальным коленвалом. Подобные детали имеют множество преимуществ над литыми по габаритам, весу и прочности, а потому всё чаще применяются в автомобилестроении.

3. Для самых дорогих двигателей коленвал вытачивают из цельного стального куска. При этом значительная часть материала попросту становится отходами.

3. Конструкция коленчатого вала.

Конструкция коленчатого вала определяются количеством цилиндров, их конфигурацией и порядком работы, от чего зависит расположение и количество коренных и шатунных шеек. Например, в двигателях V6 присутствует небольшое угловое смещение шатунных шеек по длине вала. В американской версии двигателя V8 коленвал напоминает крест, а в европейской версии V8 для спортивных автомобилей коленвал плоский. Несмотря на всё это, конструкция разных коленчатых валов очень похожа. Конструктивно коленчатый вал состоит из таких основных элементов:

1. Коренные шейки – опорная шейка, которая находится в коренном подшипнике (располагается в картере двигателя).

2. Шатунные шейки – опорные шейки, которые связывают коленвал с шатунами (в них проходят масленые каналы для смазки) и служат опорой для шатунов.

3. Щёки вала – элемент, который связывает между собой коренные и шатунные шейки.

4. Носок (выходная передняя часть вала) – часть, на которую крепится зубчатое колесо либо шкив отбора мощности, соединяющиеся с газораспределительным механизмом, распределительным валом, гасителем крутильных колебаний, вспомогательными узлами и элементами.

5. Хвостик (выходная задняя часть вала) – часть, которая соединяется с маховиком или шестернёй отбора мощности.

6. Противовесы – элемент коленвала (по сути, продолжение щеки в противоположную сторону от шатунных шеек), который отвечает за разгрузку коренных шеек от сил инерции нижних частей шатунов и неуравновешенных масс кривошипа и обусловливают плавную работу двигателя.

7. Подшипники скольжения – обеспечивают вращение коленчатого вала на опорах. Подшипники являют собой тонкостенные вкладыши, изготовлены из стальной ленты с антифрикционным слоем. Вкладыши фиксируются в опоре выступом, который не позволяет им перекручиваться или за счёт тугой посадки. Наличие смазки обеспечивает простое вращение в подшипниках на протяжении долгого времени.

8. Упорный подшипник скольжение – элемент, который не допускает осевых перемещений коленчатого вала. Он устанавливается на крайнюю коренную шейку или на среднюю коренную шейку. Количество коренных шеек, обычно, превышает количество шатунных на единицу (такой коленвал называют полноопорным) и они имеют больший диаметр.

Коленом называют шатунную шейку, которая располагается между двумя щеками. Положение колен определяется особенностями работы двигателя, положением его цилиндров и должно обеспечивать его уравновешенность, минимальные колебания и минимальные крутильные моменты.

Место перехода шейки к щеке – это самое нагруженное место в конструкции коленвала. Для того, чтобы снизить напряжение на это место, переход делают с галтелью (радиусом закругления). Галтели увеличивают длину вала и для снижения этого значения их углубляют в шейку или щеку. Все коренные и шатунные шейки интегрированы в смазочную систему двигателя. Эти элементы смазываются под давлением. Подвод масла организован к каждой из коренных шеек от общей магистрали в индивидуальном порядке. А к шатунным шейкам масло попадает по каналам в щеках.

4. Обслуживание коленчатого вала.

Коленчатый вал, как и любая деталь автомобиля требует периодического обслуживания. Для этого нужно уметь его снимать и устанавливать обратно.

Снятие коленчатого вала производится в такой последовательности:

1. Демонтируется двигатель из автомобиля, а потом из него снимаются все элементы.

2. Двигатель переворачивается коленвалом к верху. Крышки коренных подшипников отличаются, поэтому необходимо запомнить их положение.

3. Снимаются крышки коренных подшипников.

4. Поднимается коленвал, а заднее уплотнительное кольцо снимается.

5. Снимаются коренные вкладыши с крышек коренных подшипников и блока цилиндров.

После снятия производится проверка коленчатого вала.

Алгоритм проверки коленчатого вала:

1. Промыть бензином все составляющие и просушить деталь.

2. Тщательно осмотреть коленвал на наличие негативных следов от использования (трещины, сколы, сильный износ). Если же коленвал признан непригодным для дальнейшей эксплуатации, то придётся приобрести новый.

3. Прочистить, промыть и продуть сжатым воздухом все каналы для масла, предварительно открутив пробки.

4. Если на шатунных шейках обнаружены задиры или царапины, то их необходимо отшлифовать и отполировать. После этого опять следует продуть воздухом масляные каналы.

5. Осмотреть вкладыши коренных подшипников. Если на них есть дефекты, то их необходимо заменить на новые.

6. Осмотреть маховик и при обнаружении на нём дефектов, маховик стоит заменить.

7. Осмотреть подшипник носка и, если на нём есть негативные следы эксплуатации, то его нужно выпрессовать и запрессовать новый.

8. Осмотреть сальник, который находится в крышке распределительных звёздочек и при необходимости заменить эту деталь. При большом пробеге автомобиля сальник меняют в обязательном порядке.

9. Сменить и обжать набивку заднего уплотнения коленвала.

10. Проверить резиновые уплотнители, которые расположены в держателе набивки. Если они непригодны для дальнейшего использования, то их нужно заменить.

После проверки коленчатый вал необходимо установить обратно. Установка коленчатого вала производится в обратной последовательности к его снятию. Перед установкой нужно обязательно смазать все шейки и другие элементы коленвала моторным маслом. После установки следует проверить, что коленчатый вал вращается легко и плавно. В противном случае придётся его опять снять и установить заново, добиваясь плавности хода.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Положение обязывает — журнал За рулем

КЛУБ АВТОЛЮБИТЕЛЕЙ

/ХОЧУ ВСЕ ЗНАТЬ

ПОЛОЖЕНИЕ ОБЯЗЫВАЕТ

ИМЕЮТ ЛИ ПРАВО НА ОШИБКУ ОСНОВНЫЕ ДАТЧИКИ УПРАВЛЯЮЩИХ КОМПЬЮТЕРОВ?

ТЕКСТ / МИХАИЛ КОЛОДОЧКИН

ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

Как их только не называют! Если хотят отразить назначение, то говорят «датчики положения и частоты вращения коленчатого вала». А если речь идет о внутреннем устройстве, то их величают магнитоэлектрическими или индуктивными, поскольку основные детали — магнит и катушка индуктивности с двумя выводами (рис. 1).

Датчик устанавливают в непосредственной близости от вращающегося стального зубчатого диска, жестко связанного с коленвалом двигателя. Если зуб упомянутого диска находится напротив сердечника, то сопротивление магнитному потоку минимально, а если сердечник оказывается между зубьями, то максимально. Поэтому при вращении диска поток через катушку будет изменяться, как показано на рис. 2. А чем выше частота вращения, тем больше величина напряжения на выводах обмотки — на «самарах» оно колеблется в пределах от 0,28 до 250 В!

Зубчатым диском нередко служит венец маховика, благо, он есть на любой машине. Именно такая схема применяется на VAZ 2108, 2109, «Москвиче-21412» с микропроцессорным управлением зажиганием. Однако подобная простота несет и неудобства: во-первых, точность изготовления зубьев далека от ювелирной, а во-вторых, как определить начало отсчета, если все зубья одинаковы? Датчику ведь все равно, какой перед ним зуб — 1-й или, скажем, 38-й. .. Поэтому приходится устанавливать специальный реперный штифт и еще один датчик — ДНО (датчик начала отсчета). Первый датчик обычно называют ДУИ — датчик угловых импульсов (рис. 3). На «самарах» сигнал угловых импульсов вырабатывается 128 раз за оборот коленвала — по числу зубьев на маховике. Что касается датчика НО, установленного на картере сцепления, то он выдает за то же время всего один импульс — в момент прохождения в его магнитном поле упомянутого штифта. Кстати, этот момент соответствует ВМТ 1-го и 4-го цилиндров.

Понятно, что в погоне за экономичностью и экологичностью лучше оставить венец маховика в распоряжении стартера, а для датчика применить специальный зубчатый диск, у которого все рассчитано заранее — шаг, скважность, число зубьев и т. п. Практически стандартными стали диски с 60 зубьями. А чтобы не городить огород с поиском начала отсчета, два зуба... выбросили (подобные диски часто называют «60 минус 2»). На VAZ 2110, 2111, 2112 с распределенным впрыском такой диск расположен на шкиве привода генератора, а датчик положения коленвала — на крышке масляного насоса. Сигналограмма датчика, подключенного к такому диску, приведена на рис. 4 — заметим, что датчик начала отсчета становится не нужен. Начало отсчета — там, где отсутствующие зубья нарушают форму сигнала.

На двигателях с фазированным впрыском (VAZ 2112, ЗМЗ-406) форсунки трудятся не «колхозом», а индивидуально. Чтобы помочь им соблюдать очередность, нужен

ДАТЧИК ФАЗЫ

Его основное конструктивное отличие от описанного выше заключается в том, что вместо катушки индуктивности использован элемент Холла, аналогичный применяемому в системах зажигания. Выводов у такого датчика три: (+), (-) и «выход». Модуляция магнитного потока в магнитной системе датчика осуществляется точно так же, как и у его магнитоэлектрического коллеги. Но зачем все-таки понадобился «Холл»?

А вот зачем. Преимущество магнитоэлектрических датчиков — в простоте. Источник питания им не нужен, а ломаться в них практически нечему. Однако, как уже отмечалось, амплитуда их выходного сигнала зависит от частоты вращения коленвала. Следовательно, существует нижняя предельная частота вращения, при которой уровень выходного сигнала становится слишком мал — компьютер может его «не разглядеть». (Подобная проблема знакома по системе зажигания GAZ 31029/">GAZ 31029.) А поскольку распредвал вращается медленнее, чем коленвал, этот недостаток становится первостепенным. Кроме того, процессору гораздо приятнее работать с "красивым" цифровым сигналом, напоминающим картинку из учебника, — его не надо ограничивать по амплитуде, выравнивать по фронтам и т. п. Именно такие сигналы вырабатывает "Холл".

На вазовских 16-клапанниках датчик фазы, определяющий момент конца такта сжатия в 1-м цилиндре, установлен с левой передней стороны головки цилиндров. Он реагирует на вращение стального диска с прорезью, соосного с впускным распредвалом. Длительность сигнала пропорциональна величине прорези, а амплитуда зависит только от напряжения питания (рис. 5).

При отказе датчика фазы ничего страшного не произойдет — просто двигатель начнет работать не в оптимальном режиме. Зато датчик положения коленвала — «первая скрипка» подкапотного оркестра: при его отказе двигатель полностью теряет «ориентацию» и тут же смолкает.

В заключение попробуем разобраться, где что установлено и что чем можно заменить. Индуктивные датчики типа 141.3847 (фото 1) трудятся практически на всех карбюраторных моторах с микропроцессорными системами зажигания — от вазовских до «москвичовских». На всех таких двигателях есть по два одинаковых датчика — ДНО и ДУИ. Тот, что с индексом 2112-3847010-04 (фото 2), сделан для семейства VAZ 2110 и отличается от предыдущих исполнением разъемного соединения, сечением сердечника, ориентацией фланца и длиной посадочной части, диаметр которой остался без изменений. ДС-1 (фото 3) ориентирован на ГАЗ и имеет вынесенную из корпуса трехштыревую вилку соединителя. (Третий его вывод — для присоединения экрана, охватывающего два основных вывода.) Прототипом этого датчика стал «бошевский» 0261210 113 (фото 4). С точки зрения электрика, все эти изделия в принципе взаимозаменяемы, однако конструктивные различия делают такую замену неоправданно сложной.

«Бошевский» датчик фазы 0 232 103 006 (фото 5), предназначенный для двигателей ЗМЗ-406.10, аналогичен изделиям типа 406.3847 050 московского завода «Компонент» (фото 6) или старооскольским 012.3862 (фото 7). Для «самар» с фазированным впрыском нужен другой «фасон» — типа 2112–3706040 (фото 8). В экранировании выводов датчики фазы не нуждаются.

Рис. 1. Датчик положения коленвала: 1- сердечник; 2 — обмотка; 3 — кронштейн крепления; 4 — постоянный магнит.

Рис. 2. При изменении воздушного зазора меняется полезный поток через катушку, а вместе с ним и напряжение на ее выводах.

Рис. 3. Снимаем сигнал с... маховика: датчики начала отсчета и угловых импульсов работают «на пару».

1 — маховик; 2 — реперный штифт маховика; 3 — ДНО; 4 — ДУИ; 5 — картер сцепления; 6 — зубец венца маховика; 7 — венец маховика.

Рис. 4. Когда из 60 зубьев два отсутствуют, стройность сигнала нарушается — это и есть «начало отсчета».

Рис. 5. Датчик фазы выдает четкую «картинку».

где находится фото, замена, признаки поломки

Датчик коленвала QG18DE — один из нескольких сенсорных устройств, обеспечивающих нормальную работу двигателя. ДПКВ передает информацию на бортовой компьютер автомобиля. ЭБУ использует эту информацию вместе с входами сигналов других датчиков, контролируя время зажигания и впрыск топлива. Это держит взаимодействие частей мотора рассчитанными и работающими согласованно.

Датчик изнашивается или выходит из строя с течением времени. Есть вероятность повреждения частей датчика, таких как проводка, зубчатое колесико, штифт, магнит. В таких случаях нужны ремонт или замена.

Датчик положения коленвала

Признаки вышедшего из строя ДПКВ

Датчик положения коленвала

Вот некоторые из общих симптомов, которые помогут определить, поврежден ли датчик коленвала двигателя QG18DE:

Загорается индикация check engine. Контрольная лампа двигателя загорается по многим причинам, и в том числе — неисправность ДПКВ. Когда мотор работает в течение длительного времени, датчики перестают работать из-за повышенного уровня нагрева, в результате чего загорается индикация. Сделайте диагностику, чтобы определить причину загорания check engine.

Потеря в ускорении. Если заметили потерю ускорения на высокой скорости, это связано с неисправностью ДПКВ. Блок управления не получает правильную информацию из-за неисправного датчика, который вызывает проблемы при синхронизации систем. Нарушается регулировка впрыска топлива, что приводят к потере ускорения.

Вибрация двигателя. При выходе из строя ДПКВ положение коленчатого вала не определено. Это приводит к сильной вибрации мотора, уменьшению мощности и увеличению расхода топлива.

Увеличение расхода бензина. Момент зажигания и впрыск топлива не выполняются эффективно, что приводит к нарушению работы двигателя, увеличению расхода бензина.

Сложность запуска автомобиля. Трудности в запуске возникают по причине неправильного выбора времени и регулировки впрыска топлива, мотор не будет запускаться. Однако проблема может быть с электрической неисправностью.

Пропуск зажигания двигателя QG18DE. Бортовой компьютер не получает информации о положении поршня, что приводит к пропуску зажигания цилиндра. Это вызвано неисправным ДПКВ или поврежденной свечой зажигания.

Двигатель глохнет. Помимо проблем с ускорением на высокой скорости, если заметили, что двигатель глохнет на низкой скорости, то неприятность связана с датчиком коленчатого вала, так как нарушена синхронизация зажигания.

Где находится ДПКВ QG18DE?

Очевидно, это должно быть близко к КВ. Отметим, что ДПКВ часто путают с датчиком поворота распределительного вала. Внешне они похожи, но не взаимозаменяемы (у них разная прошивка). У первого артикул 237314М500, а у ДПРВ — 0815662033. Вот как они расположены на схеме.

Расположение ДПКВ

На схеме видно, что ДПВР расположен на блоке цилиндров под крышкой клапанов. ДПВК находится на блоке цилиндров внизу, со стороны водителя, около кронштейна крепления. Сверху без зеркала его увидеть невозможно. Если разобрать воздуховод вместе с крышкой воздушного фильтра, тогда его можно увидеть через зеркало, нащупать рукой и при определенной сноровке даже заменить. Но лучший способ — сделать это снизу, воспользовавшись смотровой ямой, подъемником или эстакадой.

Замена ДПКВ

Убираем снизу защиту двигателя QG18DE. Зная примерное расположение по мануалу, пытаемся занять наиболее удобную позицию для работы. Понадобятся головка на 10, трещотка, отвертка, проникающая смазка WD-40. Замена происходит так:

Изображение с https://www.drive2.ru/l/4353516/
  • Снимаем клипсу питания с датчика. Внимание! Не дергайте за кабель, беритесь за клипсу, нажмите на фиксатор и тяните на себя.

  • Наносим проникающую смазку на болт, затем откручиваем крепление датчика коленвала.
  • Слегка расшатывая корпус ДПВК пытаемся вытащить его из гнезда, можно использовать отвертку.
  • Вставляем в гнездо новый датчик, крепим болтом к БЦ, затем ставим клипсу на место.
Расположение ДПКВ, фото https://www.drive2.ru/l/4353516/

Пробуем запустить двигатель, работа на холостых оборотах должна улучшится. Попробуйте проверить работу, двигаясь на скорости. Улучшение динамики разгона автомобиля укажет, что исправность устранена. При этом chec engine исчезнет.

Видео

Датчик положения коленчатого вала: индуктивный датчик срабатывания

Датчик положения коленчатого вала

Датчик положения коленвала – это устройство, с помощью которого блок управления определяет положение коленчатого вала и частоту его вращения.

Расположение датчика распредвала. Индуктивный датчик коленчатого вала, как правило, размещается в отверстии на корпусе маховика. Непосредственно под этим отверстием находится маховик, по периметру которого располагается зубчатое кольцо. Расстояние между измерительной частью датчика и зубьями кольца составляет не более нескольких миллиметров.

Индуктивный датчик коленчатого вала состоит из следующих компонентов:

  • Пластиковый корпус
  • Катушка
  • Магнит
  • Сердечник.
У пластикового корпуса, как правило, имеется посадочное место с резьбой под болт. Для того, чтобы закрепить датчик, вставьте болт в отверстие и затяните его.

Принцип работы

Металлический блок изготовлен из магнитопроводящего материала, который позволяет генерировать напряжение в катушке. Если Вы уменьшите расстояние между металлическим блоком и датчиком, генерируемое напряжение уменьшится.

Если металлический блок находится под датчиком, напряжение не генерируется. С помощью этого датчика Вы не сможете определить положение стационарных объектов.




Магнитное поле. Изменяющееся магнитное поле создаёт напряжение в катушке датчика. Когда зубец приближается к датчику, сила магнитного поля увеличивается. Когда зубец приближается к датчику, сила магнитного поля увеличивается. Когда зубец находится прямо напротив датчика, магнитное поле максимальное. Напряженность пля вновь уменьшается, когда зубец удаляется от датчика.


Важнейшая часть каждого модуля – тестовые задания. В рамках изучения датчика положения коленчатого вала всем, кто изучает материал на платформе ELECTUDE, предлагается определить верхнюю мертвую точку (ВМТ).


Обучающимся даётся «вводная» «На зубчатом колесе намерено отсутствует один зуб. Зуб отсутствует в углублении, которое расположено непосредственно перед индуктивным датчиком, когда коленчатый вал оказывается под углом в 90 градусов перед ВМТ цилиндра 1.

Из-за этого при каждом обороте коленчатого вала ни один зуб не будет проходить вдоль индуктивного датчика.

Блок управления с помощью отклоняющейся частоты распознаёт место, где отсутствует зуб, и определяет, что коленчатый вал находится под углом в 90 градусов перед ВМТ цилиндра 1.

Для определения текущего положения коленчатого вала блок управления должен получить информацию о количестве зубьев, которые были прокручены вслед за отсутствующим зубом».

На основе этой «вводной» и предлагается выполнить несколько заданий, которые позволяют оценить, насколько глубоко усвоен материалы.

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки – это датчик, который измеряет вращение и, следовательно, степень открытия дроссельной заслонки.


По сигналу датчика блок управления определяет, находится ли дроссельная заслонка в нужном положении и какое количество воздуха попал во впускной коллектор.


Положение датчика. Датчик устанавливается на оси дроссельной заслонки так, чтобы можно было измерять его вращение.


    Компоненты датчика. Датчик представляет собой потенциометр, в корпусе которого находятся различные компоненты. Когда корпус закрыт, пружина прижимает ползунок с помощью контактов, прикреплённым к резистивным дорожкам и проводникам.

Многие датчики положения дроссельной заслонки имеют двойную конструкцию. В зависимости от конструкции датчик имеет от 3 (одиночная версия) до 6 (двойная версия) подключений

.

Принцип работы



Когда дроссельная заслонка вращается, ползунок и прикреплённые к нему контакты тоже вращаются. И из-за этого на подключениях возникает другое сопротивление, и блок управления может определить положение дроссельной заслонки.

Наличие двух потенциометров в датчике положения заслонки служит для повышения точности измерения текущего положения заслонки, для точного распознавания блоком управления неисправностей датчика, а также для повышения надёжности узла заслонки.

Если заслонка не вращается, сопротивление на всех подключениях будет одинаковым.

Управление работой двигателя

Из-за того, что блок управления не может измерить сопротивление, он подаёт постоянное напряжение на резистивные дорожки через точки подключения А и В. Один из контактов ползунка подключается к контакту С. Через контакт С блок управления измеряет выходное напряжение датчика положения дроссельной заслонки.

Напряжение на контактах ползунка зависит от положения, в котором они касаются резистивных дорожек. При открытии дроссельной заслонки контакты перемещаются по резистивным дорожкам. Пока дроссельная заслонка закрыты, контакты находятся близко к отрицательному концу резистивной дорожки. В этом случае напряжение составляет приблизительно 0,5 В.

При дальнейшем открытии заслонки напряжение на контактах увеличивается. Когда дроссельная заслонка полностью открыта, напряжение составляет приблизительно 4,5В.



Неисправности

Соединения и разъёмы проводов могут быть повреждены. Кроме того, датчик положения дроссельной заслонки иногда выходит из строя из-за износа резистивных дорожек. В модуле предлагается несколько тестов для проверки знаний, которые помогут выявить неисправности.


Узкополосный кислородный датчик

Бензиновый двигатель сжигает смесь воздуха и бензина. Чтобы проверить соотношение «воздух-бензин» в этой смеси, измеряется концентрация кислорода в отработанных газах. Для этого блок управления использует кислородный датчик с подогревом.



Положение

Кислородный датчик с подогревом измеряет состав отработанных газов. Отработанные газы поступают в выхлопную трубу, поэтому там, как правило, и размещается кислородный датчик.


Если в двигателе имеется несколько выхлопных труб, то рядом с ними также устанавливают датчики кислорода. В современных автомобилях второй датчик кислорода располагается после каталитического нейтрализатора и проверяет его работу.



Ниже показан принцип работы узкополосного кислородно датчика. Разность напряжений можно измерить с помощью вольтмера.



Потенциометр

Потенциометр – переменный резистор. Потенциометр имеет прочную металлическую или пластиковую ручку, связанную с ползунком, которая позволяет отрегулировать сопровтивление, после чего происходит деление переменного напряжения. В условных знаках и обозначениях символом потенциометра является резистор с проходящей через него стрелкой.




Стрелка является третьим соединением и показывает, что потенциометр – это переменный резистор.

Потенциометры широко применяются в современных электронных устройствах. Когда речь идёт про автомобили, переменные резисторы можно найти в датчике положения дрюссельной заслонки и в датчике положения педали аксеператора.

Потенциометр включает электрические соединения, ось регулировки, дорожку переменного сопротивления, резистивную дорожку для переменного сопротивления
подвижной контакт (скользящий элемент), ползунок, корпус, потенциометр имеет две круглые дорожки: внешнюю и внутреннюю.

Внешняя дорожка выполнена из углеводорода, поэтому на ней возникает сопротивление. Внутренняя дорожка выполнена из высокопроводящего материала.

В зависимости от характера измерения сопротивления выделяются линейные и логарифмические потенциометры. В логарифмических потенциометрах значения сопротивления увеличивается с помощью логарифмической функции. В начале движения ползунка сопротивление изменяется быстро, а затем замедляется.

А вы уже используете модули ELECTUDE для обучения и повышения квалификации автомобильных электриков и диагностов?


что это такое и какую функцию он выполняет?

Двигатель внутреннего сгорания — это сердце любого современного автомобиля.

Этот агрегат состоит из нескольких основных элементов:

  • цилиндров;
  • поршней;
  • коленчатого вала;
  • маховика.

Все вместе они образуют кривошипно-шатунный механизм. Кривошип, он же коленчатый вал (Crank Shaft) или попросту — коленвал, выполняет весьма важную функцию — преобразует поступательное движение, создаваемое поршнями, в крутящий момент. Когда на тахометре стрелка приближается к 2000 оборотов в минуту, это говорит о том, что коленвал совершает именно такое количество оборотов. Ну а дальше этот момент передается через сцепление на трансмиссию, а от нее на колеса.

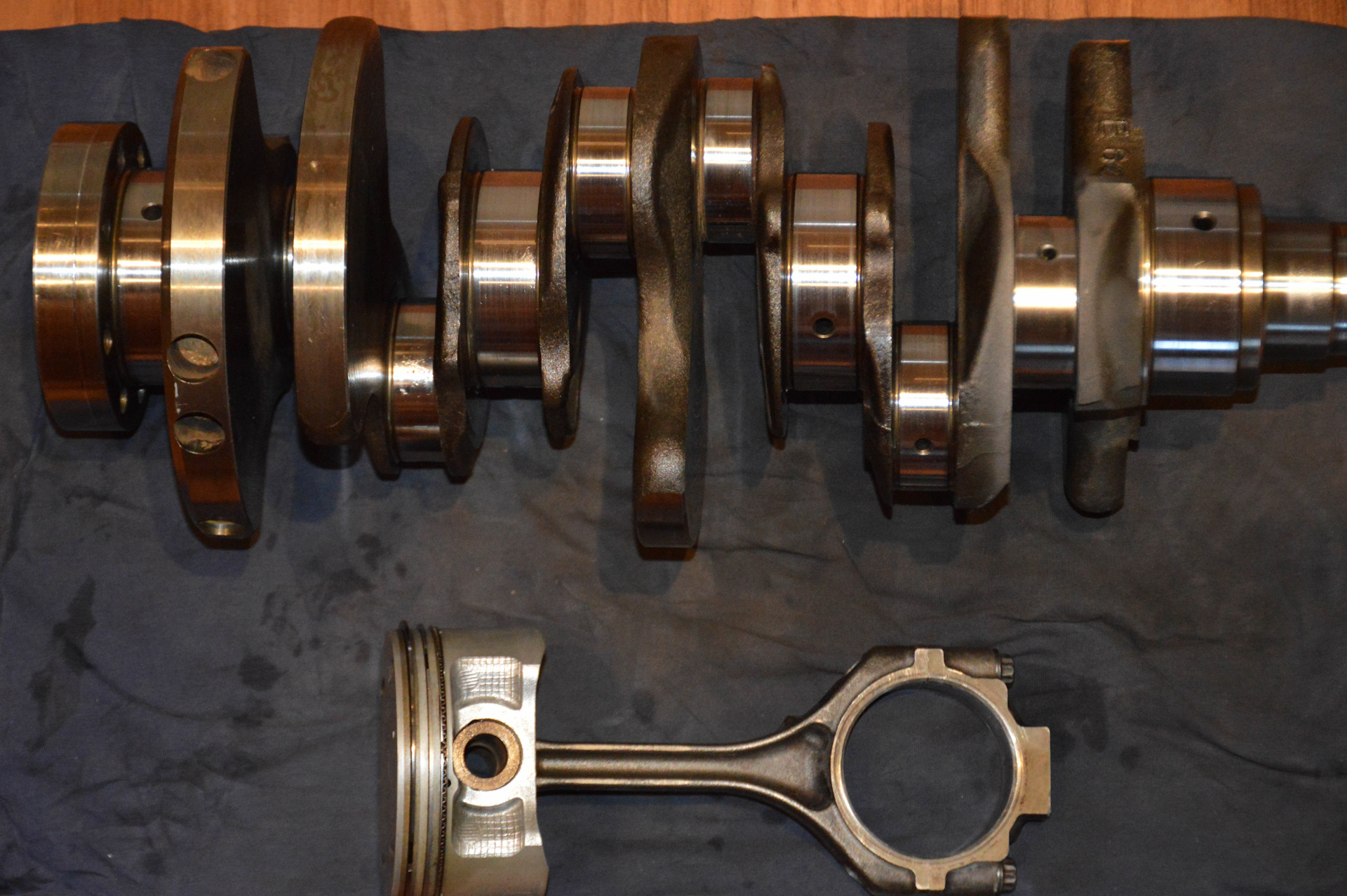

Устройство

Как известно, поршни в двигателе перемещаются неравномерно — одни находятся в верхней мертвой точке, другие в нижней. Поршни связаны с коленвалом с помощью шатунов. Чтобы обеспечить такое неравномерное перемещение поршней коленвал, в отличие от всех других валов в автомобиле — первичного, вторичного, рулевого, газораспределительного, — имеет особую искривленную форму. Поэтому он и назван кривошипом.

Основные элементы:

  • коренные шейки — расположены по оси вала, они при вращении не смещаются и находятся в картере двигателя;
  • шатунные шейки — смещены от центральной оси и во время вращения описывают круг, именно к ним на шатунных подшипниках крепятся шатуны;
  • хвостовик — на нем закреплен маховик;
  • носок — на нем крепится храповик, которым прикручен шкив привода ГРМ — на шкив надевают ремень генератора, он же, в зависимости от модели, приводит во вращение лопасти насоса ГУРа, вентилятора кондиционера.

Также важную роль выполняют противовесы — благодаря им вал может по инерции вращаться. Кроме того, в шатунных шейках просверлены масленки — масляные каналы, по которым поступает моторное масло для смазки подшипников. В блоке мотора коленвал крепится с помощью коренных подшипников.

Раньше часто применялись сборные коленвалы, однако от них отказались, так как из-за интенсивного вращения в местах соединения составных частей возникают огромные нагрузки и ни один крепеж не может их выдержать. Поэтому сегодня применяют в основном полноопорные варианты, то есть вырезанные из одного куска металла.

Процесс их производства довольно сложный, ведь нужно обеспечить микроскопическую точность, от которой будет зависеть работоспособность двигателя. При производстве используют сложные компьютерные программы и лазерное измерительное оборудование, способное определить отклонение буквально на уровне сотых частей миллиметра. Также огромное значение имеет точный расчет массы коленвала — ее вымеряют до последнего миллиграмма.

Если описывать принцип действия коленвала, то он полностью соответствует фазам газораспределения и тактам работы 4-тактного ДВС, о которых мы уже ранее рассказывали на Vodi. su. То есть, когда поршень находится в верхней точке, сочлененная с ним шатунная шейка тоже находится над центральной осью вала, и по мере вращения вала перемещаются все 3-4, а то и 16 поршней. Соответственно, чем больше цилиндров в двигателе, тем более замысловатую форму имеет кривошип.

Сложно представить себе, какой размер имеет коленчатый вал в двигателе карьерных самосвалов, о которых мы тоже рассказывали на нашем сайте Vodi.su. Например на БелАЗе 75600 установлен двигатель объемом 77 литров и мощностью 3500 л.с. Мощный коленвал приводит в движение 18 поршней.

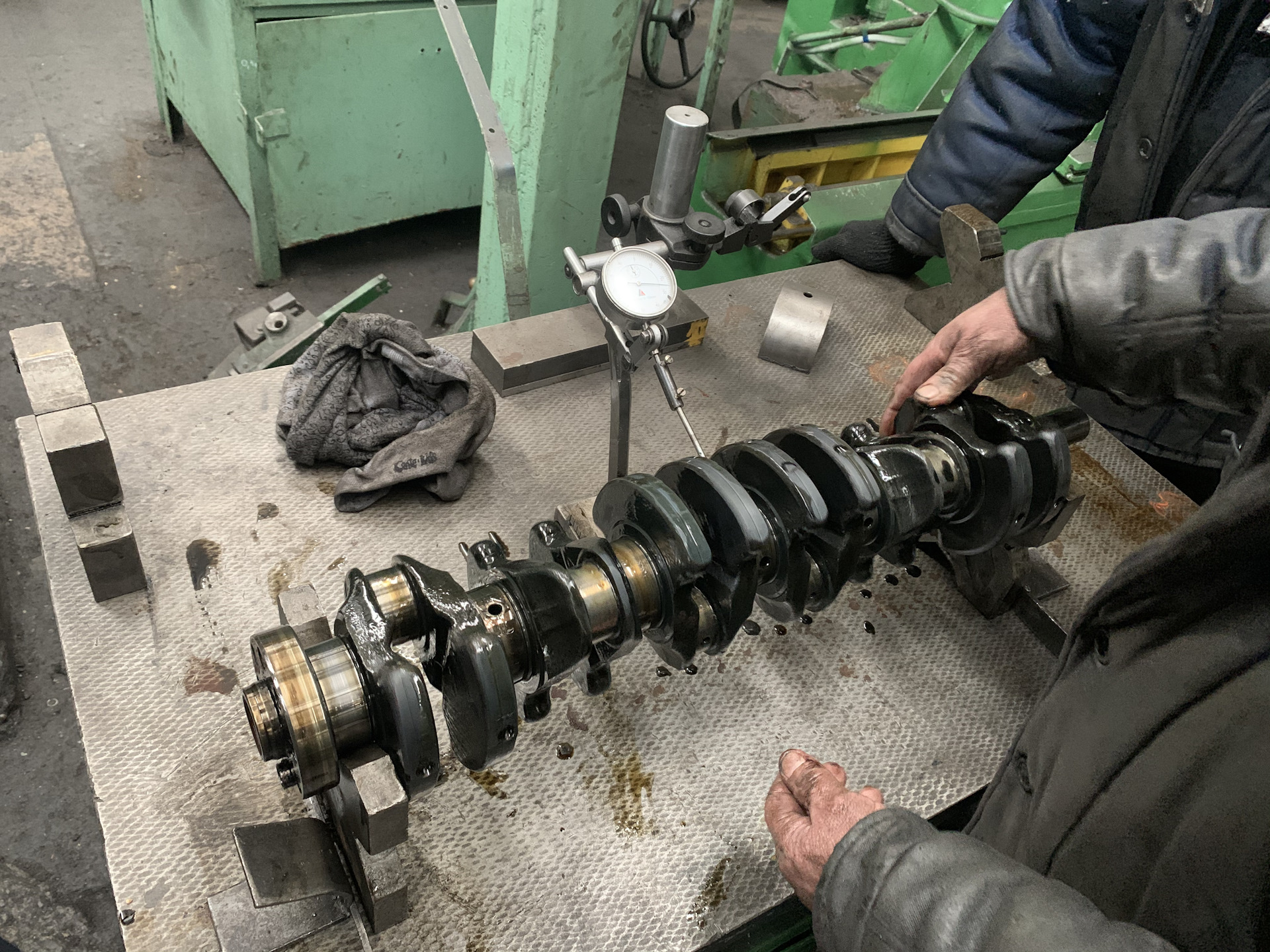

Шлифовка коленвала

Коленвал — вещь очень дорогая, тем не менее из-за трения он со временем приходит в негодность. Чтобы не покупать новый, его шлифуют. Работу эту могут выполнять только высококлассные токари, у которых есть соответствующее оборудование.

Вам же нужно будет приобрести комплект ремонтных шатунных и коренных вкладышей. Вкладыши продаются практически в любом магазине запчастей и идут под обозначениями:

  • Н (номинальный размер) — соответствуют параметрам нового кривошипа;
  • Р (Р1, Р2, Р3) — ремонтные вкладыши их диаметр на несколько миллиметров больше.

Исходя из размера ремонтных вкладышей, токарь-моторист точно измеряет диаметр шеек и подгоняет их под новые вкладыши. Для каждой модели определен шаг ремонтных вкладышей.

Вы же продлить срок службы коленчатого вала можете путем применения качественного моторного масла и своевременной его замены.

Загрузка...

Поделиться в социальных сетях

Как заменить датчик положения коленчатого вала автомобильного двигателя

Из-за неисправного датчика коленчатого вала двигатель заглохнет

Датчик угла поворота коленчатого вала предназначен для определения вращения коленчатый вал при работающем двигателе и отвечает за запуск система впрыска топлива и зажигания через главный компьютер PCM. Этот датчик кривошипа будет расположен в нижней части блок и может быть спереди, сзади или в середине двигатель на уровень коленвала.

Что идет не так?

Из-за вибрации двигателя, тепла и постоянного генерирования электромагнитных вырабатываемая энергия внутренние обмотки могут стать хрупкими и сломаться, вызывая прямое или прерывистое короткое замыкание датчика, которое вызовет двигатель заглохнет. Этот сбой может вызвать, а может и не вызвать проверьте, загорелся ли индикатор двигателя, и установите код неисправности для этой проблемы.

СПОНСИРУЕМЫЕ ССЫЛКИ

Сколько это стоит?

Когда забираете машину в гараж, чтобы Замененный датчик положения коленвала зависит от марки, модели и расположение датчика.Некоторые датчики находятся на открытом воздухе, в то время как другие могут быть похоронен под стартером или в труднодоступном месте, например, в верхней части кожух трансмиссии. Сам датчик будет стоить от 8 до 49 долларов. (США) на Amazon. Стоимость труда составит от 60 до 180 долларов в зависимости от расположение датчика.

Давайте начнем

Начните с обнаружения датчика, что можно сделать, проверив двигатель на ищите любой датчик на нижнем уровне, который соответствует новому датчику, который у вас есть только что купил. Также вы можете проверить изображения Google или воспользоваться онлайн-руководством по ремонту. сервис как Mitchell1. Вам также понадобится домкратом автомобиль и поддерживайте его на домкратах. Наденьте защитные перчатки и очки.

Есть видео, и внизу этой статьи показано, как сделанный.

1. Отсоедините аккумулятор

Каждый раз, когда вы работаете с внутренней работой двигателя, это хорошее идея отключить аккумулятор, чтобы избежать короткого замыкания на электрическую сеть автомобиля система.Для гибридных автомобилей также удалите заглушку для снятия с охраны основного аккумулятора. упаковка. Обратитесь к руководству по эксплуатации для определения местоположения.

СПОНСИРУЕМЫЕ ССЫЛКИ

2. Свободный доступ к датчику

Этот датчик кривошипа находится за стартер, который необходимо снять, чтобы получить доступ к датчику. Использовать магазин свет, чтобы лучше видеть, что вы делаете при работе под автомобилем.

3. Проверьте расположение датчика

СПОНСИРУЕМЫЕ ССЫЛКИ

Этот датчик трудно увидеть из-за линий охлаждения коробки передач. но находится ли он сбоку от блока с присоединенным электрическим разъемом.Если датчик угла поворота коленчатого вала замаслен, сейчас хорошее время для использования небольшого количества карбюратора очиститель для удаления масла, чтобы начать работу с чистого листа.

4. Освободите электрический разъем

Электрический разъем будет прикреплен к датчику с помощью пластикового зажима. которые вы сильно толкаете вниз или тянете наружу, чтобы освободить. Как только это будет сделано нежно извлеките разъем из датчика. Иногда этот разъем может быть немного прилипает из-за герметичного уплотнения, которое помогает удерживать воду, которая вызвать коррозию клемм датчика.После снятия разъема проверьте на предмет ржавчины и при необходимости очистите или замените косичку. Только эта проблема вызвать заглох двигателя.

5. Отверните болт крепления датчика

СПОНСИРУЕМЫЕ ССЫЛКИ

Большинство датчиков коленчатого вала имеют только один крепежный болт, который обычно представляет собой болт диаметром 10 мм. Воспользуйтесь небольшим гаечным ключом или головкой, чтобы вывернуть болт, повернув его против часовой стрелки. и отложите в сторону для безопасного хранения.

6. Снимите датчик

Снятие датчика кривошипа может быть немного трудным, потому что у них длинный стержень и может застрять в блоке. Используйте небольшую кирку или стандартную отвертку, чтобы клин под монтажным выступом датчика, чтобы высвободить его. Будьте осторожны, не обращайтесь к большое давление, потому что эти датчики, как известно, ломались, оставляя часть датчик внутри блока. Когда это случается, иногда у вас будет возможность протолкнуть сломанный кусок внутрь, чтобы он упал в масляный поддон, где он останется или вы можете снять масляный поддон, чтобы удалить сломанный кусок.

Освободив датчик, крепко возьмитесь за него и вращающим движением извлеките блок двигателя. На датчике будет уплотнительное кольцо круглого сечения, которое необходимо заменить на новый датчик. Большинство новых датчиков поставляются с новым уплотнительным кольцом.

7. Совместите новый датчик коленчатого вала

СПОНСИРУЕМЫЕ ССЫЛКИ

Сотрите масло со старого датчика, чтобы было хорошо видно любой рисунок. изменения, которые может иметь новый датчик.Незначительные изменения дизайна обычны, когда установка новых датчиков, таких как монтажные петли. Одно может отличаться длина стержня датчика, потому что, если стержень слишком длинный, он будет контактировать коленчатый вал, и если он слишком короткий, он не будет считываться правильно.

8. Установка нового датчика положения коленвала

Перед установкой нового датчика протрите его рабочее полотенце. отверстие порта датчика, чтобы обеспечить надлежащую герметизацию нового уплотнительного кольца датчика. Моторное масло будет присутствовать в этом отверстии, поэтому не распыляйте очиститель карбюратора внутри порта. Вы можете распылить чистящее средство на полотенце, чтобы облегчить процесс очистки.

Поместите новый датчик кривошипа под прямым углом в отверстие порта датчика и сильно нажмите его на место, совместив отверстие монтажной пластины с отверстием под болт в блоке. Затем вставьте крепежный болт и вверните его вручную, повернув это по часовой стрелке, чтобы избежать перекрестной резьбы.Используйте небольшое количество чистого моторного масла или WD40 для смазки кольцевого уплотнения, чтобы избежать повреждения уплотнения, которое приведет к утечка масла. После установки датчика вверните крепежный болт в поместите и затяните примерно до 2-3 футов фунтов.

СПОНСИРУЕМЫЕ ССЫЛКИ

Вставьте электрический разъем на место, прислушиваясь к щелчку, сообщающему разъем успешно установлен и готов к работе.

9. Подсоедините аккумулятор

Теперь, когда работа завершена, снимите автомобиль с домкратов и снова подключите отрицательный кабель аккумуляторной батареи и все готово. Смотрите видео ниже!

Посмотреть видео!

Посмотрите следующее видео, чтобы узнать, как эту работу выполняет один из наша механика.

СПОНСИРУЕМЫЕ ССЫЛКИ

Вот видео, как выполняется работа с датчиком в задней части двигателя.

Если у вас есть Вопросы по датчику коленвала задавайте на нашем форуме. Если тебе нужно машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей. Пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены ежедневно.

Статья опубликована 29.11.2020

Датчик положения коленчатого вала - (CKP)

Датчик положения коленчатого вала - (CKP) - Проверка и замена

Датчики положения коленчатого вала (CKP) устанавливают угол опережения зажигания; подать сигнал (RPM); и определить обороты двигателя.

Но, когда выходит из строя датчик положения коленчатого вала (CKP); он прекращает передачу сигнала.

Кроме того, сигнал датчиков положения коленчатого вала (CKP) содержит: важные данные для зажигания и других частей системы.

Итак, компьютер двигателя берет данные как с датчика положения коленчатого вала, так и с датчика распределительного вала; чтобы оценить, как работает двигатель.

Датчик положения коленчатого вала - (CKP)

Кроме того, двумя ключевыми параметрами являются скорость и положение коленчатого вала; компьютер автомобиля использует для расчетов управления двигателем.

Итак, неисправный датчик положения коленчатого вала (CKP) может вызвать такие неисправности, как:

  • Двигатель работает неустойчиво на холостом ходу
  • Не запускается
  • Плохой запуск
  • Плоское ускорение
  • Пропуски зажигания в двигателе
  • Чрезмерная вибрация двигателя
  • Возгорание

Итак, если у вас возникли проблемы с запуском автомобиля; это может указывать на неисправный датчик положения коленчатого вала (CKP).

Расположение датчика

Датчик (CKP) будет расположен в нижней части блока цилиндров. Он может быть либо спереди; сзади или в середине двигателя на уровне коленчатого вала.

Расположение датчика

Тестирование датчика

Итак, вы закончили тестирование вашего датчика (CKP); и вы определили, что он действительно не прошел .

Если вам нужна дополнительная помощь по тестированию и устранению неполадок, прочтите соответствующие сообщения в блоге:

Основные действия по замене датчика положения коленчатого вала (CKP)

С хорошим набором инструкций, подходящими инструментами и некоторыми усилиями; Вы можете самостоятельно заменить датчик положения коленчатого вала (CKP).

Безопасность превыше всего - всегда надевайте защитные перчатки и очки.

1-Отключите аккумулятор (Перед тем, как начать, вам нужно прочитать о аккумуляторе)

Перед началом работы отсоедините отрицательный провод заземления аккумуляторной батареи. Кроме того, это гарантирует, что не произойдет случайных ударов, которые могут травмировать вас и повредить электронику автомобиля.

2-Подготовка доступа к рабочей зоне

Поднимите автомобиль на высоту, достаточную для доступа к датчику (CKP).Зафиксируйте автомобиль в этом положении с помощью домкратов. Возможно, вам придется удалить некоторые другие детали, прежде чем вы сможете добраться до датчика. Короче говоря, уберите все, что находится между вами и датчиком.

3-Отключите электрический разъем

В датчике используется пластиковый зажим, который необходимо надавить или потянуть наружу, чтобы освободить. Как только это будет сделано, осторожно отсоедините разъем от датчика. После снятия разъема проверьте его на наличие ржавчины и при необходимости очистите или замените пигтейл.Поскольку только эта проблема вызовет заглохание двигателя.

4-Снимите крепежный болт датчика

Датчик обычно крепится одним или двумя болтами диаметром 10 мм. Осторожно, но сильно поверните и потяните датчик, чтобы снять его с двигателя. Если датчик не выдвигается легко, возможно, придется его вытащить. Инструмент для снятия зажима дверной панели действительно может быть здесь полезен.

5-Снимите датчик

Осторожно, но сильно поверните датчик и снимите его с двигателя.Иногда удаление датчика кривошипа может быть немного сложным, потому что он может застрять в блоке. Если датчик не выдвигается легко, возможно, придется его вытащить. Инструмент для снятия зажима дверной панели действительно может быть здесь полезен. Будьте осторожны, не прикладывайте слишком большое давление, поскольку известно, что эти датчики ломаются.

Сломан датчик положения коленчатого вала

Что делать, если он сломался

  • Итак, если он сломается, вам, возможно, придется снять масляный поддон и поддеть его изнутри.
  • Дополнительный наконечник - Просверлите небольшое отверстие в центре датчика, если его нет. Возьмите небольшой болт с растяжкой, который подходит к отверстию. Используйте JB Weld или аналогичный продукт для обработки резьбы болта. Вкрутите и дайте высохнуть. Снова используйте маленькую монтировку и вытащите ее. Это может спасти вас от снятия масляного поддона. (УДАЧИ)
6-Подготовка уплотнительного кольца

Слегка смажьте уплотнительное кольцо на новом датчике, чтобы упростить его установку.

7-Установите новый датчик

Перед установкой нового датчика протрите чистой тряпкой отверстие порта датчика положения. Вы можете распылить чистящее средство на полотенце, чтобы облегчить процесс очистки. Вставьте новый датчик кривошипа под прямым углом в отверстие порта датчика и плотно вставьте его на место. Затем вставьте крепежный болт и ввинтите его вручную, повернув по часовой стрелке, чтобы избежать перекрестной резьбы. После установки датчика вверните крепежный болт на место и затяните с усилием примерно 2–3 фунта на фут.

8-Повторное подключение электрического разъема

Вставить новый датчик положения коленчатого вала в жгут проводов двигателя. Кроме того, убедитесь, что зажим разъема полностью зафиксирован на датчике. Затем вам просто нужно заменить все части, которые вы сняли, чтобы получить доступ к датчику.

9-опускание автомобиля

Осторожно снимите опоры домкрата и опустите автомобиль.

10-Повторное подключение аккумулятора

Наконец, снова подсоедините отрицательный кабель аккумуляторной батареи, и все готово.

Датчик положения коленчатого вала

Вывод

Следовательно, неисправный или неисправный датчик положения коленчатого вала может привести к включению индикатора проверки двигателя на приборной панели. Диагностический диагностический прибор покажет код между P0335 и P0338. Датчик положения коленчатого вала имеет решающее значение для правильной работы и производительности двигателя. Когда у них возникают проблемы, они могут быстро привести к проблемам, которые влияют на управляемость автомобиля.

Пожалуйста, поделитесь новостями портала Danny’s Engine

Признаки неисправного или неисправного датчика положения коленчатого вала

Датчик положения коленчатого вала - это компонент системы управления двигателем, который имеется практически во всех современных автомобилях с двигателями внутреннего сгорания.Он отслеживает положение и частоту вращения коленчатого вала и отправляет информацию в блок управления двигателем, чтобы он мог внести соответствующие корректировки в зависимости от условий эксплуатации. Скорость и положение коленчатого вала являются одними из наиболее важных параметров, используемых в расчетах управления двигателем, и многие двигатели не могут работать, если датчик положения коленчатого вала не выдает точный сигнал.

Проблемы с датчиком положения коленчатого вала могут быть связаны с несколькими проблемами. 2 распространенные причины включают:

  1. Перегрев двигателя. Чрезмерное нагревание двигателя может привести к повреждению датчика коленчатого вала из-за расплавления пластикового покрытия.

  2. Проблемы со схемой. Неисправное напряжение или ослабленная, изношенная или поврежденная проводка может нарушить передачу сигналов на датчик коленчатого вала и от него, что приведет к возникновению проблем.

Управление автомобилем с неисправным датчиком положения коленчатого вала может быть трудным и потенциально опасным. Это может привести к долговременному повреждению автомобиля и дорогостоящему ремонту или даже к прекращению работы автомобиля.Обычно неисправный датчик положения коленчатого вала вызывает любой из следующих 7 симптомов, которые предупреждают водителя о потенциальной проблеме, которую необходимо устранить.

1. Проблемы с запуском автомобиля

Наиболее частым признаком неисправного или неисправного датчика положения коленчатого вала является затруднение запуска двигателя. Датчик положения коленчатого вала контролирует положение и частоту вращения коленчатого вала, а также другие параметры, которые играют важную роль при запуске двигателя.Если датчик положения коленчатого вала неисправен, возможно, автомобиль не запускается периодически или вообще не запускается.

2. Периодическая остановка

Другой симптом, обычно связанный с проблемным датчиком положения коленчатого вала, - это периодическая остановка двигателя. Если датчик положения коленчатого вала или его проводка имеют какие-либо проблемы, это может привести к отключению сигнала коленчатого вала при работающем двигателе, что может привести к его остановке. Обычно это признак проблемы с проводкой.Однако неисправный датчик положения коленчатого вала также может вызывать этот симптом.

3. Загорается индикатор проверки двигателя

Другой проблемой потенциальной проблемы с датчиком положения коленчатого вала является горящий индикатор Check Engine. Если компьютер обнаруживает проблему с сигналом датчика положения коленчатого вала, он активирует индикатор проверки двигателя, чтобы предупредить водителя о проблеме. Индикатор Check Engine также может быть вызван множеством других проблем. Настоятельно рекомендуется выполнить сканирование компьютера на наличие кодов неисправностей.

4. Неравномерное ускорение

Из-за неточного сигнала, поступающего от датчика положения коленчатого вала, блок управления двигателем не может регулировать время зажигания и впрыск топлива при увеличении частоты вращения двигателя. Медленное или неравномерное ускорение может быть результатом недостаточной точности и затруднить поддержание постоянной скорости.

5. Пропуски зажигания или вибрация двигателя

Если вы чувствуете или слышите короткое заикание в двигателе, это может быть признаком пропусков зажигания в цилиндрах из-за неисправного датчика положения коленчатого вала. Неисправный датчик положения коленчатого вала не может предоставить правильную информацию о положении поршня в двигателе, что приводит к пропуску зажигания в цилиндре. Это также может происходить из-за неправильной синхронизации свечи зажигания, но если свеча зажигания проверяется, то, вероятно, источником является датчик коленчатого вала.

6. Резкий холостой ход и / или вибрация двигателя

Еще один признак неисправности датчика положения коленчатого вала - грубый холостой ход. На холостом ходу на красный свет или при остановке иным образом вы можете заметить скрежет или вибрацию двигателя.Когда это происходит, это означает, что датчик не контролирует положение коленчатого вала, что приводит к вибрациям, которые влияют на общую мощность двигателя. Встряска также может помешать двигателю в отслеживании пробега. Любые необычные вибрации должны быть как можно скорее проверены механиком.

7. Сокращенный пробег на бензине

Не имея точной информации о времени от датчика положения коленчатого вала, топливные форсунки не могут эффективно подавать газ в двигатель. Двигатель будет использовать больше газа, чем ему нужно, на коротких и длинных поездках, что снизит общую экономию топлива.Попросите механика проверить датчик - недостаточная экономия топлива может возникнуть и из-за других проблем.

Датчик положения коленчатого вала имеет решающее значение для правильной работы и производительности двигателя, поскольку он обеспечивает жизненно важный сигнал для расчетов двигателя. Проблемы с датчиком коленчатого вала могут быстро привести к проблемам, влияющим на управляемость автомобиля. По этой причине, если вы подозреваете, что датчик положения коленчатого вала неисправен, немедленно обратитесь к профессиональному технику для осмотра автомобиля.Они смогут диагностировать ваш автомобиль и при необходимости заменить датчик положения коленчатого вала.

❤️ Стоимость замены датчика положения коленчатого вала

❤️

Датчик положения коленчатого вала - ключевая часть двигателя вашего автомобиля. Средняя цена замены датчика положения коленчатого вала составляет от 194 до 258 долларов, при этом затраты на рабочую силу оцениваются от 104 до 133 долларов, а стоимость деталей обычно составляет от 90 до 125 долларов. Конечно, стоимость этой замены может варьироваться в зависимости от того, попробуете ли вы отремонтировать самостоятельно, к какому механику вы отправитесь, где вы находитесь, марки и модели вашего автомобиля, а также от типа двигателя в вашем ACR.

Авторемонт стоит ДОРОГОЙ
Замена двигателя: 1300 $ +
Трансмиссия: 1000 $ +
Кондиционер: 750 $ +


Что такое датчик положения коленчатого вала?

Одним из основных важных компонентов системы двигателя вашего автомобиля, который отвечает за управление качеством собственной продукции, является датчик коленчатого вала или датчик положения коленчатого вала. Основная функция этой детали в вашем автомобиле - анализировать положение и скорость вращения коленчатого вала, определяя, насколько быстро и когда он вращается.Этот компонент в основном присутствует практически во всех современных автомобилях, которые содержат двигатель внутреннего сгорания.

Информация и данные, которые выдает датчик коленчатого вала, используются блоком управления двигателем после трансмиссии. Такая передача информации и данных обеспечивает повышенную эффективность установки момента впрыска и момента зажигания, что может помочь продлить срок службы и повысить производительность двигателя вашего автомобиля.

Основными компонентами, которые имеют решающее значение для правильного считывания данных датчиком положения коленчатого вала, являются положение и частота вращения коленчатого вала.Оба эти фактора могут помочь вам составить представление о том, какой будет стоимость замены датчика положения коленчатого вала.

Где находится датчик положения коленчатого вала?

Положение датчика положения коленчатого вала может варьироваться в зависимости от типа автомобиля, например от марки, модели и года выпуска, модели двигателя и производителя. Датчик положения коленчатого вала обычно располагается на блоке двигателя, прямо над водой.Обычно вы можете найти этот датчик положения на передней части двигателя на крышке привода ГРМ.

Диагностика датчика положения коленчатого вала

Прежде чем мы перейдем к ключевым симптомам неисправного датчика положения коленчатого вала, необходимо выполнить определенные процедуры для диагностики проблем в датчике положения коленчатого вала. Диагностическая процедура проверки неисправного или неработающего датчика положения коленчатого вала более эффективна, если вы выберете подход, состоящий из множества этапов и состояний.

Обычно диагностика датчика положения включает выявление симптомов и проверку состояния, чтобы убедиться, что на самом деле проблемы вызывает неисправный датчик коленчатого вала, а не какая-либо другая часть вашего автомобиля.

Вы можете убедиться, что датчик положения коленчатого вала является причиной появления кодов неисправностей, используя инструмент для проверки и просмотра диагностических кодов неисправностей в вашем автомобиле. Когда на приборной панели загорается индикатор двигателя, это означает, что электронный блок управления зарегистрировал определенный код неисправности.

Существует множество диагностических кодов для различных проблем в вашем автомобиле, и их можно проверить с помощью диагностического сканирующего прибора. Если код находится между P0335 и P0338, это означает, что проблема напрямую связана с датчиком положения коленчатого вала и может повлиять на то, сколько вы заплатите за полную стоимость замены датчика положения коленчатого вала.

Один из самых простых способов диагностировать проблему - использовать этот диагностический сканер. Еще один способ проанализировать проблему и устранить проблему - это считать обороты двигателя.Этот метод также можно выполнить с помощью того же диагностического сканирующего прибора, считывая частоту вращения двигателя в оборотах в минуту и ​​анализируя данные, собранные датчиком положения коленчатого вала. Запустите двигатель с помощью диагностического прибора и проверьте, находится ли показание в диапазоне от 10 до 50 об / мин. Если это так, то датчик положения коленчатого вала работает исправно и вам не нужно беспокоиться о стоимости замены датчика положения коленчатого вала.

Следующий способ проверить датчик положения коленчатого вала - это использовать мультиметр для диагностики электрических компонентов в автомобиле путем измерения напряжения, тока и сопротивления.Чтобы проверить сопротивление, снимите датчик и подключите конец мультиметра к проводке датчика. Проанализируйте показания - если мультиметр показывает ноль, значит, произошло короткое замыкание. Это означает, что вам необходимо подсчитать общую стоимость замены датчика положения коленчатого вала.

Признаки неисправности датчика положения коленвала

Наиболее распространенные симптомы неисправного, неисправного или неисправного датчика положения коленчатого вала заметны, так что вы сможете определить, когда я за рулем или в качестве пассажира.Наиболее распространенные симптомы - это то, что ваш автомобиль может не заводиться или двигатель останавливается во время движения, глохнет, когда вы едете по дороге, и в результате оказывается в опасном состоянии. Вы также можете испытать пропуски зажигания в двигателе и увидеть, как на приборной панели загорается индикатор проверки двигателя.

Есть общие симптомы, которые могут помочь вам выяснить, работает ли датчик положения коленчатого вала в вашем автомобиле должным образом, это может помочь вам определить, сколько вам придется заплатить за замену датчика положения коленчатого вала.

Контрольная лампа двигателя

Индикатор проверки двигателя загорается по многим причинам, одна из которых - неисправность датчика. Другие причины, по которым загорается индикатор проверки двигателя, могут быть из-за неисправности датчика кислорода, незакрепленного топливного бака, неисправности каталитического нейтрализатора, проблем со свечой и катушкой зажигания, неисправных проводов свечей зажигания, неисправности датчика массового расхода воздуха, проблем с аварийной сигнализацией на вторичном рынке, утечки вакуума. , и отказ клапана рециркуляции выхлопных газов.

Однако в данном случае речь идет о неисправности датчика и о том, сколько будет стоить замена датчика положения коленчатого вала.Если двигатель работает в течение длительного периода времени, датчики могут перестать работать из-за повышенного трения и тепловыделения внутри двигателя, в результате чего загорится индикатор проверки двигателя. Механики рекомендуют вам периодически проверять свой автомобиль, чтобы вы могли определить причину, по которой загорается индикатор проверки двигателя.

Потеря ускорения

Второй признак неисправности датчика положения коленчатого вала, который может оправдать затраты на замену датчика положения коленчатого вала, - это потеря ускорения на высокой скорости.Обычно это происходит из-за неисправного датчика коленчатого вала. При этом происходит то, что блок управления двигателем не получает правильную информацию о неисправном датчике, что приводит к проблемам с синхронизацией поршней двигателя вместе и с двигателем.

Блок управления двигателем представляет собой серию исполнительных механизмов в двигателе внутреннего сгорания, которые обеспечивают оптимальную производительность двигателя. Если это не работает должным образом, датчик положения коленчатого вала не сможет получить правильную информацию.Кроме того, неправильная установка угла опережения зажигания в вашем двигателе и система впрыска топлива могут вызвать плохое ускорение и невозможность увеличения скорости во время движения.

Вибрация двигателя

Если датчик положения коленчатого вала выходит из строя, и вы думаете, что вам нужна замена, вы получите подтверждение, если положение коленчатого вала больше не может быть определено или проанализировано датчиком. Это может вызвать сильную вибрацию двигателя во время работы, что снизит общую производительность двигателя и увеличит пробег.Это снижает экономию топлива вашего автомобиля, сокращает расход бензина и уменьшает количество миль на галлон, которое вы можете получить от своего автомобиля.

Увеличение пробега

Это идет рука об руку с вибрацией двигателя. Если датчик положения коленчатого вала выходит из строя, а вы пытаетесь определить стоимость замены датчика положения коленчатого вала, на это может повлиять неисправный датчик положения. Если датчик положения работает неправильно, синхронизация зажигания и впрыск топлива работают неэффективно, что приводит к сбоям в работе двигателя, например, к вибрациям двигателя, и снижению топливной эффективности, уменьшая общее количество миль на галлон, которое вы можете получить. Если вы заметили, что ваш автомобиль использует больше топлива, чем обычно, при таком же пробеге, это может быть связано с неисправным датчиком положения коленчатого вала.

Проблемы с запуском автомобиля

Когда вы заметите, что возникают проблемы с поворотом автомобиля, будь то поворот ключа в зажигании или разбрызгивание двигателя, вам нужно будет выяснить, как это влияет на стоимость замены датчика положения коленчатого вала. Как только датчик положения коленчатого вала выходит из строя, бортовой компьютер, также известный как электронный модуль управления, получает код неисправности, который вы можете проанализировать с помощью диагностического прибора, содержащего ключевую информацию о неисправности датчика положения коленчатого вала.

Вначале у автомобиля будут проблемы с запуском или включением из-за неправильного выбора времени и настроек топлива, установленных в вашем автомобиле. Позже эта проблема со временем усугубится, и машина вообще не будет заводиться. Убедитесь, что это не из-за электрической неисправности или плохого соединения в вашем автомобиле, а из-за датчика положения коленчатого вала.

Пропуски воспламенения двигателя

Пропуски зажигания в двигателе означает, что один из трех ключевых компонентов вашей системы neigne - топливо, кислород или искра - не работают в правильном порядке и не срабатывают в нужное время.Цилиндры в двигателе вашего автомобиля должны зажигаться и срабатывать в определенном порядке. Если этого не произойдет, это может иметь огромное влияние на качество двигателя и производительность вашего автомобиля.

Пропуск зажигания в двигателе происходит, когда бортовой компьютер не имеет достаточно информации для принятия решения о положении положения, что приводит к неправильному выбору момента и пропуску зажигания в цилиндре. Пропуски зажигания в двигателе могут быть вызваны неисправным датчиком положения коленчатого вала или неисправной свечой зажигания. Это может помочь вам определить общую стоимость замены датчика положения коленчатого вала.

Двигатель останавливается

Наряду с проблемой, с которой ваш автомобиль столкнется при попытке ускориться на высоких скоростях, например, на шоссе, если вы чувствуете, что двигатель останавливается или глохнет, когда вы едете на более низких скоростях, то проблема, скорее всего, может быть связана с к датчику коленчатого вала, показывая, что вам может потребоваться стоимость замены датчика положения коленчатого вала.Обычно это проблема, поскольку именно эта часть вашего автомобиля отвечает за угол опережения зажигания.

Средняя стоимость замены датчика положения коленчатого вала

Средняя стоимость датчика коленчатого вала обычно колеблется от 115 до 300 долларов США, при этом стоимость рабочей силы составляет от 40 до 200 долларов США, а стоимость самих деталей составляет более 150 долларов США. Стоимость замены датчика коленвала в вашем автомобиле может варьироваться в зависимости от типа вашего автомобиля, местоположения, где вы находитесь, качества продукции, используемой марки, механика, которого вы посещаете, и затрат на рабочую силу, которые они взимают.

Процесс замены датчика положения коленчатого вала

Датчик положения коленчатого вала, как мы знаем, является важным компонентом вашей системы управления двигателем, который может негативно повлиять на ваш автомобиль, если он не работает должным образом. Если вы уверены, что ваш датчик положения коленчатого вала вышел из строя и нуждается в замене, вы можете попытаться сделать это путем самостоятельной установки, чтобы снизить общую стоимость замены датчика положения коленчатого вала.

Однако, если симптомы серьезны и проблема остается частично невыявленной в течение более длительного периода времени, вы можете отдать свой автомобиль механику, поскольку из-за этого ожидания замены и ремонта могут возникнуть другие проблемы /

Основные этапы замены датчика положения коленчатого вала включают снятие заглушки отключения, определение местоположения коленчатого вала в вашем автомобиле, получение свободного доступа к датчику положения коленчатого вала, осмотр местоположения датчика и снятие соединений, а также разъединение электрических соединений. .

После этих шагов вы можете удалить крепежный болт датчика, снять датчик положения коленчатого вала, сопоставить новый датчик с предыдущим датчиком, который вы редко заменяете, установить новый датчик положения, закрепить его креплением болтом, снова подключить электрические соединения. , заменив детали, которые вы сняли для доступа, и снова подключили аккумулятор.

Это может помочь вам определить общую стоимость замены датчика положения.

Как и если вам следует заводить автомобиль с неисправным датчиком коленчатого вала

Как завести автомобиль с неисправным датчиком коленчатого вала

Коленчатый вал вашего автомобиля или практически любой современный двигатель внутреннего сгорания также называют коленвалом.Коленчатый вал - это часть двигателя, которая заставляет поршни двигаться вверх и вниз. Кривошип делает это за счет вращения с цилиндрами, прикрепленными к валу, который выполнен со смещением или квадратом зигзагообразной формы, чтобы дать поршням разное время толкания и тяги во время вращения. Коленчатый вал обычно соединяется с маховиком, чтобы облегчить вращение.

Стоимость подержанных автомобилей может быть фантастической, но они не показывают вам потенциального обслуживания, на которое вам придется потратить деньги в будущем из-за износа, о котором у вас нет полной истории, даже когда вы используете поиск автомобилей с полным журналом обслуживания и любых возможных аварий.

Итак, если у вас есть подержанный автомобиль и вы подозреваете, что коленчатый вал может нуждаться в замене, лучше понять предупреждающие признаки проблем с датчиком коленчатого вала сейчас и проконсультироваться с руководством по ремонту, чем откладывать это и иметь серьезную проблему с двигателем позже.

Важность коленчатого вала

Учитывая, что коленчатый вал перемещает поршни - жизненно важный компонент двигателя, - сам кривошип важен для трансмиссии и абсолютно необходим для управления автомобилем.Возникли проблемы с датчиком, когда кривошип может начинаться с заглохания или с включением индикатора проверки двигателя. Как только проблема станет серьезной, двигатель может серьезно повредиться, если вы продолжите ездить на нем.

Могу ли я завести автомобиль с неисправной рукояткой?

Если вам интересно, безопасно ли заводить машину, когда коленчатый вал выходит из строя, ответ - да, если это самое начало проблемы. Если датчик положения выходит из строя или если у вас есть симптомы неисправного коленчатого вала, которые нельзя игнорировать, не садитесь за руль.Как завести автомобиль с неисправным датчиком коленчатого вала: включите зажигание, если и только , если у вас горит индикатор проверки двигателя и минимальные симптомы помимо этого.

Если в вашем автомобиле один или два раза давала осечка или вы только начали замечать неравномерное ускорение, на нем можно ездить, но пора отнести его в магазин. Если проблемы более серьезны, вождение может привести к значительному повреждению двигателя, ремонт которого может стоить намного дороже. Итак, на какие симптомы нужно обращать внимание?

Признаки неисправного коленчатого вала

Когда ваш коленчатый вал начинает двигаться, есть несколько контрольных признаков, на которые следует обратить внимание.В редких случаях может быть несколько других симптомов, но наиболее распространенными являются следующие.

Проблемы с запуском двигателя

Самый распространенный признак плохого запуска двигателя - это запуск двигателя. Проблемы с запуском автомобиля могут быть непостоянными, или вы не сможете завести его вообще.

Неравномерное ускорение

Еще одним распространенным признаком того, что датчик положения коленчатого вала не получает правильные данные, является нерегулярное или необычно медленное ускорение.Это происходит из-за того, что невозможно отрегулировать впрыск топлива или время зажигания из-за неточных показаний датчика.

Остановка

Хотя периодическая остановка автомобиля часто является признаком неисправности проводки, она также может указывать на проблему с датчиком положения коленчатого вала. Если у датчика положения кривошипа есть проблема с проводкой, это тоже может вызвать заглохание двигателя. Когда ваша машина останавливается в пробке, это может быть не только страшно, но и опасно. Заглохание может произойти на холостом ходу на светофоре или при движении по шоссе.

Вибрация двигателя или пропуски зажигания

Если ваш двигатель начинает заметно (сильнее обычного) вибрировать, это может быть вызвано пропуском зажигания в ваших цилиндрах. Эта проблема также может быть результатом неисправности датчика положения на коленчатом валу. Датчик может предоставлять неверную информацию о положении ваших поршней. Этот симптом также может быть результатом синхронизации ваших свечей зажигания, поэтому вам тоже захочется проверить это. Если дело не в свечах зажигания, скорее всего, проблема заключается в датчике положения коленвала.

Индикатор проверки двигателя

Хотя включение индикатора проверки двигателя может быть связано с несколькими проблемами двигателя, он часто загорается при неисправностях датчика коленчатого вала. Если у вас есть какие-либо другие симптомы, такие как неравномерное ускорение, пропуски зажигания, торможение или трудности с запуском автомобиля вместе со светом, немедленно обратитесь к механику. Магазин должен иметь возможность сканировать коды неисправностей, чтобы помочь точно определить проблему.

Сколько стоит ремонт коленчатого вала?

Если вам действительно нужно отремонтировать кривошип или датчик положения, это не всегда самое дешевое решение для автомобиля.Стоимость будет существенно зависеть как от модели вашего автомобиля, так и от вашего местоположения. В некоторых ситуациях ремонт коленчатого вала может стоить около 200 долларов с учетом затрат на ремонт. С другими типами транспортных средств это может стоить тысячи долларов.

Средняя цена ремонта вашей кривошипа составляет от 280 до 400 долларов, но может быть на несколько сотен долларов дороже, если у вас роскошный автомобиль, транспортное средство, на котором сложно работать или жить в дорогом районе.

Замена собственного

Если вы отлично разбираетесь в работе с автомобилями, вы можете заменить датчик коленвала самостоятельно.Вам просто нужно тщательно изучить, как это сделать правильно и, если возможно, как заменить один на вашем конкретном автомобиле. Если замена не будет выполнена надлежащим образом, это может вызвать повторное возникновение проблемы или еще больше повредить двигатель в долгосрочной перспективе.

Могу ли я дождаться ремонта коленчатого вала?

Цены на новые автомобили могут быть высокими, поэтому, если вы не хотите платить за замену всего двигателя или покупать новый автомобиль, не рекомендуется откладывать ремонт кривошипа. Стоимость ремонта коленчатого вала может составлять несколько сотен долларов, но это, безусловно, перевешивает стоимость полного капитального ремонта двигателя, который может стоить тысячи долларов.

Остановка на автостраде также чрезвычайно опасна, а попадание в аварию увеличит стоимость автострахования, даже если вам посчастливится уйти невредимым. Даже если вы не повредите свой двигатель, катаясь с неисправным кривошипом, вы подвергнете себя и других в опасной ситуации, если вам нужно сделать левый поворот или сойтись на определенной скорости, и ваш автомобиль просто не будет ускоряться. это нужно.

Ремонт коленчатого вала

Если симптомы проблемы с датчиком положения коленчатого вала очень заметны, стоит позвонить в буксирную компанию или в службу технической помощи на дороге, например, AAA, и попросить их отвезти ваш автомобиль в автомастерскую. пробега из-за неисправного кривошипа и поршней.Код неисправного датчика коленчатого вала - P0335. Когда вы доставите его в магазин, запросите «диагностику света двигателя», чтобы убедиться, что это проблема, и они не собираются взимать с вас плату за другой ремонт, который может оказаться ненужным.

Kia Optima Вопросы - где находится датчик положения коленчатого вала, расположенный на kia optima

Продажа связанных моделей

Подержанный Honda Accord

919 отличных предложений из 59 420 предложений по цене от 995 долларов США

Hyundai Sonata б / у

501 отличное предложение из 37 439 предложений по цене от 1600 долларов

Toyota Camry б / у

1043 отличных предложения из 58500 объявлений по цене от 1000 долларов США

Подержанный Nissan Altima

867 выгодных предложений из 49 222 предложений по цене от 990 долларов США

Подержанный Honda Civic

776 отличных предложений из 67 982 предложений по цене от 916 долларов США

Подержанный Chevrolet Malibu

770 отличных предложений из 37 805 объявлений по цене от 999 долларов

Подержанный Ford Fusion

824 отличных предложения из 31 875 объявлений по цене от 1750 долларов

Hyundai Elantra б / у

584 отличных предложения из 41514 объявлений по цене от 1750 долларов

Подержанный Nissan Maxima

231 отличное предложение из 9889 объявлений по цене от 999 долларов

Подержанный Dodge Charger

600 отличных предложений из 26046 объявлений по цене от 2995 долларов

Подержанный Kia Sorento

401 отличное предложение из 19 345 объявлений по цене от 1899 долларов

Toyota Corolla б / у

942 отличных предложения из 53225 объявлений по цене от 1800 долларов

Mazda MAZDA6 б / у

131 отличное предложение из 7018 предложений по цене от 1950 долларов

Продажа подержанных автомобилей

Продажа Kia Optima 2020 года

56 отличных предложений из 1934 объявлений по цене от 11 890 долларов

Продажа Kia Optima 2019 года

53 отличных предложения из 1888 объявлений по цене от 9991 долларов США

Продажа Kia Optima 2018 года

69 отличных предложений из 2387 объявлений по цене от 7999 долларов

Продажа Kia Optima 2017 года

39 отличных предложений из 1137 объявлений по цене от 7999 долларов

Продажа Kia Optima 2016 года

69 выгодных предложений из 1789 объявлений по цене от 5400 долларов

Признаков неисправного датчика положения коленчатого вала и стоимость замены

Датчик коленчатого вала вашего автомобиля должен быть в хорошем состоянии для обеспечения оптимальной производительности и точных показаний.

Этот компонент работает каждый раз, когда вы используете свой автомобиль. Следовательно, высока вероятность того, что различные части этого компонента, такие как проводка, колесо, штифт и магнит, будут повреждены.

В случае легкого повреждения колеса или пальца датчик коленчатого вала может давать неверные показания.

Если провода повреждены, возможны колебания, и ваш двигатель может колебаться. Если магнит не откалиброван, он может притягивать металлическую стружку в моторном отсеке и вызывать неправильное повышение показаний.

Датчик коленчатого вала может изнашиваться или выйти из строя из-за длительного использования. В таких случаях датчик коленчатого вала необходимо отремонтировать или заменить.

Признаки неисправности или неисправности датчика положения коленчатого вала

Наиболее частыми симптомами неисправного или неисправного датчика положения коленчатого вала являются то, что ваш автомобиль может не заводиться или ваш двигатель останавливается во время движения. Вы также можете столкнуться с пропусками зажигания, а также с включением индикатора «Проверьте двигатель» на приборной панели. Датчик положения коленчатого вала может выйти из строя по разным причинам, и его выход из строя приводит к ряду проблем, связанных с двигателем.

Вот некоторые из общих симптомов, которые помогут вам определить, поврежден ли датчик положения коленчатого вала вашего автомобиля.

1. Проверьте свет двигателя

Индикатор проверки двигателя горит по многим причинам, одна из которых - неисправность датчика. Если двигатель работает в течение длительного периода времени, датчики перестают работать из-за повышенного тепловыделения, в результате чего загорается индикатор проверки двигателя. Рекомендуется, чтобы ваш автомобиль проверил механик, чтобы определить причину, по которой загорается индикатор проверки двигателя.

2. Потеря ускорения

Если вы заметили потерю ускорения на высокой скорости, это связано с неисправным датчиком коленчатого вала. Что происходит, так это то, что блок управления двигателем не получает правильную информацию из-за неисправного датчика, что приводит к проблеме синхронизации поршней двигателя друг с другом. Кроме того, неправильная установка угла опережения зажигания и впрыска топлива также вызывает плохое ускорение.

3. Вибрация двигателя

При выходе из строя датчика коленчатого вала положение коленчатого вала больше не может быть определено.Это может вызвать сильную вибрацию двигателя, что снизит производительность двигателя и увеличит пробег.

4. Увеличение пробега

Если датчик положения коленчатого вала неисправен, синхронизация зажигания и впрыск топлива не рассеиваются эффективно, что приводит к нарушению работы двигателя и снижению топливной эффективности. Если вы заметили, что ваш автомобиль расходует больше топлива, чем обычно, это может быть связано с неисправным датчиком положения коленчатого вала.

5. Затруднения при запуске автомобиля.

Как только датчик выходит из строя, бортовой компьютер получает код неисправности, содержащий информацию о неисправности датчика.Вначале автомобиль будет испытывать трудности с запуском из-за неправильной настройки времени и топлива, а позже автомобиль вообще не заводится. Однако это также может быть связано с неисправностью электрического оборудования или плохим соединением.

6. Пропуски воспламенения в двигателе

Пропуски зажигания двигателя возникают, когда бортовой компьютер не получает достаточно информации о положении поршня, что приводит к пропуску зажигания в цилиндре. Пропуски зажигания в двигателе могут быть вызваны неисправным датчиком положения коленчатого вала или поврежденной свечой зажигания.

7. Остановка двигателя

Помимо проблем с ускорением на высокой скорости, если вы заметили, что двигатель вашего автомобиля останавливается на низкой скорости, проблема, скорее всего, связана с датчиком коленчатого вала, так как он отвечает за опережение зажигания.

Что такое датчик положения коленчатого вала?

Одним из важных компонентов системы управления двигателем вашего автомобиля является датчик коленвала или датчик положения коленчатого вала. Основная задача этого компонента - анализировать положение, или частоту вращения, или скорость вращения коленчатого вала.Этот компонент присутствует практически во всех современных автомобилях вместе с двигателем внутреннего сгорания.

Информация, генерируемая датчиками коленчатого вала, используется блоком управления двигателем после передачи. Такой обмен информацией обеспечивает повышенную эффективность установки момента впрыска топлива и момента зажигания, которыми можно управлять для повышения производительности.

Двумя наиболее важными наборами информации для расчетов, связанных с управлением двигателем, являются положение и частота вращения коленчатого вала.Во многих современных автомобилях, если датчик коленчатого вала выходит из строя или неисправен, двигатель может не работать, потому что информация и сигналы не передаются.

Где находится датчик коленчатого вала?

Положение коленчатого вала может различаться в зависимости от модели двигателя и производителя. Датчик коленчатого вала обычно устанавливается на блоке двигателя над стартером. Обычно он расположен в передней части двигателя на крышке привода ГРМ.

Диагностика датчика положения коленчатого вала

Диагностическая процедура проверки неисправного датчика коленчатого вала более эффективна, если вы придерживаетесь многоступенчатого подхода.Как правило, это включает в себя наблюдение за симптомами и физическую проверку состояния, чтобы убедиться, что причиной этих проблем является неисправный датчик коленчатого вала.

Вот эффективный подход к диагностике неисправности датчика коленвала.

Диагностический код

Когда загорается индикаторная лампа двигателя, это означает, что ЭБУ зарегистрировал код неисправности. Существует множество диагностических кодов для различных проблем, и их можно проверить с помощью диагностического сканирующего прибора.Если код находится между P0335 и P0338, это означает, что проблема связана с датчиком коленчатого вала.

Это один из самых простых способов диагностировать проблему с датчиком положения коленчатого вала.

Однако к тому времени, когда загорится индикатор двигателя, может возникнуть ряд других проблем, которые также влияют на двигатель, поэтому рекомендуется использовать другие методы диагностики. Если вы хотите прочитать коды ошибок дома, вы можете сделать это с помощью сканера OBD2 от Amazon.

Считайте обороты двигателя

Этот метод также можно выполнить с помощью диагностического сканирующего прибора. Хитрость заключается в том, чтобы считывать частоту вращения двигателя в оборотах в минуту (об / мин), и эти данные собираются датчиком положения коленчатого вала. Подсоедините диагностический сканер и запустите двигатель. Если сканер показывает от 100 до 500 об / мин, он работает нормально. Все, кроме этого показания, указывает на проблему с датчиком коленчатого вала, а нулевое показание указывает на то, что датчик полностью вышел из строя.

Тестирование с помощью мультиметра

Если у вас нет доступа к диагностическому сканирующему прибору, вы также можете проверить датчик с помощью мультиметра. Мультиметр используется для диагностики электрических компонентов, поскольку он измеряет напряжение, ток и сопротивление.

Чтобы проверить сопротивление датчиков, снимите датчик и подключите один конец мультиметра к проводке датчика. Если мультиметр показывает нулевое сопротивление, это означает, что произошло короткое замыкание, а бесконечное сопротивление указывает на разрыв цепи.В любом случае это означает, что датчик неисправен и его следует заменить. Если вы хотите найти хороший мультиметр, вы можете проверить его на Amazon:

Автомобильный цифровой мультиметр Innova 3340 (10 МОм / UL)

Стоимость замены датчика положения коленчатого вала

Средняя стоимость замены датчика коленчатого вала колеблется от 115 до 300 долларов, затраты на рабочую силу - от 40 до 200 долларов, а стоимость самой детали может достигать 150 долларов. Стоимость замены датчика коленчатого вала может варьироваться в зависимости от географического положения, качества продукции, используемой марки, типа транспортного средства и затрат на рабочую силу.

Стоимость может сильно варьироваться даже от магазина к магазину. Если вы отремонтируете его с помощью механика или техника, вы понесете затраты на рабочую силу, которые могут варьироваться от 40 до 200 долларов. Стоимость датчика коленвала также будет сильно варьироваться в зависимости от компании и модели вашего автомобиля.

Для большинства автомобилей это может быть от 60 до 150 долларов. Вам следует провести некоторое исследование рынка, чтобы выяснить, кто предлагает товары и услуги высочайшего качества и по какой из них предлагается лучшая цена.

Вы также можете использовать инструменты и предметы в своей мастерской для замены датчика. Вот краткое пошаговое руководство, как решить эту проблему и заменить датчик коленвала на новый для вашего автомобиля.

Ремонт / замена датчика коленчатого вала

Датчик коленчатого вала является важным компонентом системы управления двигателем, без которого ваш автомобиль не будет работать должным образом. Проблемы, вызванные датчиками коленчатого вала, приводят к ряду проблем с производительностью и другим проблемам с управляемостью.

Если вы уверены в неисправности датчика коленчатого вала, затраты на замену датчика коленчатого вала можно снизить за счет простой самостоятельной установки. Однако, если симптомы не проходят, а проблема остается частично невыявленной, лучше обратиться к эксперту или специалисту для проверки состояния вашего автомобиля.

⦁ Отсоедините аккумулятор или отрицательную клемму
⦁ Снимите вилку выключателя, если это гибрид
⦁ Найдите местоположение коленчатого вала в своем автомобиле и определите его
⦁ Обеспечьте свободный доступ к датчику коленчатого вала
⦁ Проверьте расположение датчика и снимите любые другие соединения
⦁ Избегайте ударов
⦁ Освободите электрические соединения
⦁ Снимите крепежный болт датчика
⦁ Снимите датчик коленчатого вала
⦁ Совместите новый датчик со старым
⦁ Установите новый датчик
⦁ Закрепите его с помощью крепление болта
⦁ Вставьте снятые электрические соединения обратно в
⦁ Замените снятые детали, чтобы освободить доступ
⦁ Подсоедините аккумулятор
⦁ Проведите тест-драйв, чтобы проверить работоспособность автомобиля

Нужна дополнительная помощь в ремонте автомобиля?

Если вам нужна дополнительная помощь в ремонте автомобиля, вы можете бесплатно задать вопросы о своем автомобиле в нашем сообществе.
