Камера заднего вида распиновка проводов

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Установка камеры заднего вида, подключение камеры к дисплею магнитолы автомобиля
• Как соединить камеру заднего вида и зеркало с монитором?
• Камера заднего вида. Распиновка проводов подключения
• Подключение камеры заднего вида
• Какая распиновка камеры заднего вида 5 проводов?
• Как соединить камеру заднего вида и зеркало с монитором?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Инструкция по подключению для камеры серии CAM

Установка камеры заднего вида, подключение камеры к дисплею магнитолы автомобиля

Обзоры игр. Распиновка миниджека на 12 вольтовый кабель управления и видеосигнал. Камера с тюлпаном и кабелем управления а зеркало с мини джеком Goblin3PK Подключение камеры заднего вида к ГУ, монитору.

Штатная схема подключения камеры к Головному Устройству или монитору. Появляющийся на лампе фонаря заднего хода «плюс» при включении задней передачи используется только для активизации монитора на головном устройстве — провод Reverce или отдельного монитора — для включения его питания. Goblin3PK, Опять двадцать пять. А питание на камеру пробовали подавать? Что вы об одном и том же по кругу? Я картинки для кого выкладывал — для тех, кто не понимает, куда эти красные проводки, и то, что в регистраторе такого нет, а раз вы все знаете, чего плюс на камеру не кинули до сих пор да не проверили?

Добавлено Не усложняйте. Схема джека на зеркало вроде такая. Прикрепленные изображения. Так а что, по вашему, тогда на камере «кабель управления». Тюльпан это видеосигнал. Больше никакого «управления» не может быть. Если не заходит, просто запитайте камеру от лампы заднего хода, а на рег подайте видео с тюльпана, и все дела. Я думаю, так.. У меня похожая проблема.

Что мы имеем Камера с подсветкой. Где-то В. Отдельная камера. Есть зеркало Jansite с видеорегистратором и входом AV-in jack 2. Заказал у китайца одно зеркало без камеры заднего вида.

Пока не могу сообразить как подключить камеру с тюльпанами. Судя по обзорам в ютубе на экране должно появится дополнительное маленькое изображение с камеры заднего вида. Я думаю , что нужно как-то «дать зеркалу понять» что подключена задняя камера, но как это сделать?

В утолщении стоит плата со стабилизатором AMS 3,3 вольта. Сообщение отредактировал mistert83 — Brainstorm13, а как у Вас зеркало определяет ,что включена задняя передача? Я так понимаю , при включении задней передачи зеркало должно вывести картинку с задней камеры на полный экран. Brainstorm13 Все права защищены.

Как соединить камеру заднего вида и зеркало с монитором?

Установка и выбор камеры заднего вида. Не хотел бы создавать новую тему — кто-то устанавливал уже камеру заднего вида? Что использовали в качестве экрана? Сначала кратко о том, что будет далее: СХема управления питанием 2-х камер. Особенности китайских камер и китайских кабелей. Общая схема с указанием длин кабелей на камеры.

камера заднего вида — прекрасное решение для контроля движения авто.

Камера заднего вида. Распиновка проводов подключения

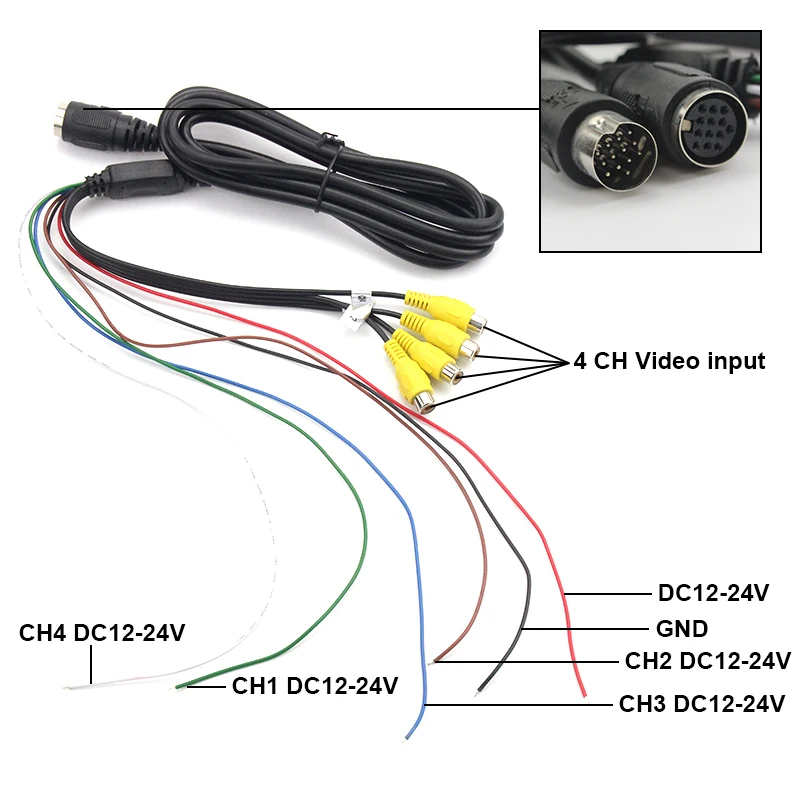

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:. Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты.

Подключение камеры заднего вида

Камеры заднего вида, устанавливаемые на легковых и грузовых машинах, отличаются разными способами подключения. Для присоединения этих аксессуаров к магнитоле или монитору применяются разные виды распиновок камеры заднего вида на 4 провода а также на 3, 5 и 6 штырьков в разъеме. Такой способ сейчас наиболее распространен. Трехпроводное подключение предусматривает подачу питания на модуль видеокамеры, а также снятие сигнала изображения и его подачу на устройство отображения.

Ремонт электрооборудования.

Какая распиновка камеры заднего вида 5 проводов?

Для подключения «неродного» ГУ к штатной камере заднего вида, кроме преобразования 12 вольт с «неродного ГУ» в 5 вольт «родного питания штатной камеры заднего вида», необходимо знать еще и распиновку разъема штатной камеры чтобы правильно подключить ее к ГУ. Разъем камеры содержит 4 провода, из которых реально используются Итак, распиновка: Пин 1 белый — Минус питания он же «масса» Пин 2 Красный — Выход видеосигнала на ГУ Пин 3 — коричневый — не используется в данном случае, а вообще это — тоже масса, но для экранирующей оплетки видеокабеля. При такой длине неэкранированной части кабеля, как у нас в зад. Вятские Поляны живу там где закончилась дорога.

Как соединить камеру заднего вида и зеркало с монитором?

После установки 2 din Pioneer я сразу же занялся подключением камеры заднего вида, хотя она у меня стояла и передавала изображение на внутрисалонное зеркало-дисплей. Недостатки зеркала: громоздкий дисплей, в светлое время суток изображение нечеткое, во время разговора по Bluetooth нужно громко говорить, при вкл. Таким образом, я решил подключить камеру к магнитофону. Вроде бы простое подключение, но есть одно НО! У меня не было штекеров для подключения, а были просто куча непонятных для меня проводов… Облазал весь интернет, чтобы найти предназначение каждого провода, но такой информации я не нашел.

Mitsubishi Pajero Sport JПеня › Бортжурнал › Камера заднего вида. Схема питания провода RCA — jack, приобретенного у продавца. Эта схема.

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Камера заднего вида. Распиновка проводов подключения. На японке стоит камера,но провода до экрана не доходят.

Помню еще лет 12 назад, катавшись на L обратил внимание, что сдавай назад ты сильно рискуешь создать неприятную ситуацию для любых объектов, ибо их не видно, поэтому были приобретено зеркало заднего вида -регистратор и камера для обзора сзади. Уже несколько лет ездит с таким устройством на другом авто и вижу только плюсы — регистрирует и записывает одновременно происходящее спереди и сзади. При включении задней скорости выводится изображение с задней камеры на весь дисплей. Разумеется есть дорогие версии с Андройдом, навигацией и тд…Не устраивало одно — не особо широкий угол обзора камеры заднего вида, которые идут в комплектах с регистратором, ну и что бутафорные фонарики на ней загораются.

Поэтому была приобретена отдельно камера. Продавец заверял, что у нее угол обзора градусов.

Установка камеры должна обеспечить хороший обзор, разметка стоянки должна просматриваться для удобства парковки.

Обзоры игр. Распиновка миниджека на 12 вольтовый кабель управления и видеосигнал. Камера с тюлпаном и кабелем управления а зеркало с мини джеком Goblin3PK Подключение камеры заднего вида к ГУ, монитору.

Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

Камера заднего вида — подключение через реле

10 марта 20179 мая 2017 Mr. VAG Featured, Установка оборудования, Электроника

Обычно камера заднего вида подключается при помощи трех проводов:

• —
• +
• + сигнальный

Простая схема подключения камеры заднего вида. Но не совсем полная.

С первыми двумя все понятно, но с сигнальным плюсом есть нюансы. Во-первых, его предстоит вывести, врезавшись к питанию лампы заднего хода, что колхоз как ни крути. Во вторых, с этой лампой есть вопросы. Проблема возникает из-за того, что на лампу даются не просто 12V, а еще и контрольный сигнал, сообщающий машине, что с лампой все в порядке. Если подать такой сигнал на камеру, на экране будет изображение с большим количеством помех.

Для решения проблемы применяют реле. На катушку реле подают вот этот управляющий сигнал от заднего фонаря (+) и (-) от ближайшей точки масс. При включении задней передачи катушка замыкается, подавая на камеру стабильный (+), который мы берем от прикуривателя в багажнике.



Схема подключения камеры через реле — простой вариант



При этом, чтоб все было гладко, в цепь желательно включить диод (чтоб не смущать борткомпьютер отсутствием нагрузки в цепи) и конденсатор ( чтоб сгладить сигнал, предотвратив щелкание контактов реле ).

• Реле можно брать практически любое маломощное с высокоомной обмоткой 1 кОм., главное, чтоб на 12V и нормально разомкнутое. Т.е. чтоб замыкалось при поступлении 12V. Удобно купить с контактной площадкой, которую крепить к кузову машины.
• Диод выпрямительный на 1А любой типа 1N4007
  Конденсатор 2200 мкФ, 25 В. Подойдет конденсатор в диапазоне 2200 — 10000 мкФ на 25 вольт, на 16 вольт нет должного запаса.

Со стороны реле:

• 87-й контакт не нужен.
• 87-й контакт => «+» камеры
• 30-й контакт => «+» прикуривателя (постоянный + ) — красный провод в полоску.
• 85-й контакт => к «-» (массе) коричневому проводу.
• 86-й контакт => к «+» проводу лампы заднего хода (сине-черный).

Со стороны камеры:

• коричневый: (—) масса. Берется от точки подключения масс. Удобнее брать поближе к месту расположения камеры.
• красный:  (+) постоянный. Берется  от прикуривателя.
• синий ( иногда китайцы кладут желтый ): (+) сигнальный ( от фонаря заднего хода )

Схема подключения камеры заднего вида с реле и фильтром

Готовим конструкцию, желательно не навесным монтажом. Далее разбираем дверцу багажника и размещаем собранную конструкцию реле-диод-конденсатор в подходящем месте. Я выбрал карман в правой части задней дверцы Passat B7 Variant, прикрепив колодку реле двумя пластиковыми стяжками к дверце. Но тут уже кому где и как удобнее.



Моя конструкция в сборе имеет такой вид





Tagged DIY Passat B7 камера

Жгут проводов камеры заднего вида Mercedes — 1644401210

Вернуться домой

Артикул № 1644401210

Цена	50,00 $
Основная цена	$0,00
Общая цена	50,00 $

Не подходит для вашего автомобиля | Показать совместимые автомобили

Добавить в корзину

Доставка в течение 1-2 рабочих дней. (Применяются исключения)

Гарантия ADSit A+ Advantage

Спецификации жгута проводки камеры сзади

SKU #

1644401210

Бренд

Mercedes-Benz

Состояние продукта

Новая

Категория

Harnes

ЭКСКЛЮЗИВЫ РЕКЛАМЫ

Аксессуары

Детали климат-контроля

Топливные детали

Колеса / Диски

Детали системы охлаждения

Выберите год и модель, чтобы изменить свой автомобиль.

Жгут проводов камеры заднего вида Mercedes

Эта деталь подходит для следующих моделей, показанных ниже.

Год	Модель	Шасси	Двигатель	Корпус
2007	Внедорожник GL320 CDI	164.822	642.940	внедорожник
2008	Внедорожник GL320 CDI	164. 822	642,940	внедорожник
2009	Внедорожник GL350 Bluetec	164,825	642.820	внедорожник
2010	Внедорожник GL350 Bluetec	164,825	642.820	внедорожник
2011	Внедорожник GL350 Bluetec	164,825	642. 820	внедорожник
2012	Внедорожник GL350 Bluetec	164,825	642.820	внедорожник
2007	Внедорожник GL450	164.871	273.871	внедорожник
2008	Внедорожник GL450	164. 871	273.871	внедорожник
2009	Внедорожник GL450	164.871	273.871	внедорожник
2010	Внедорожник GL450	164.871	273.871	внедорожник
2011	Внедорожник GL450	164. 871	273.871	внедорожник
2012	Внедорожник GL450	164.871	273.871	внедорожник
2008	Внедорожник GL550	164.886	273,963	внедорожник
2009	Внедорожник GL550	164. 886	273,963	внедорожник
2010	Внедорожник GL550	164.886	273,963	внедорожник
2011	Внедорожник GL550	164.886	273,963	внедорожник
2012	Внедорожник GL550	164. 886	273,963	внедорожник

Adsit — ЛУЧШИЙ РЕЙТИНГ ДЛЯ ЗАПЧАСТЕЙ!

Оставить отзыв

Не нашли то, что вам нужно?

Многие продукты не представлены в онлайн-каталоге. Позвоните нам: 800.521.7656 или отправьте запрос здесь

Отправьте нам сообщение

У вас есть Mercedes Benz? Пройдите наш опрос! Нажмите здесь

Камера заднего вида — Энциклопедия S-Класса W220

Из Энциклопедии S-Класса W220

Перейти к навигацииПерейти к поиску

Содержание

• 1 Описание
• 2 Проводка
• 3 места установки
• 4 камеры
  • 4. 1 КАМЕРА1 (eBay)
  • 4.2 КАМЕРА2 (модуль освещения номерного знака)
  • 4.3 КАМЕРА3 (общая)
  • 4.4 КАМЕРА4
  • 4.5 CAMERA5 (линза подсветки номерного знака)
  • 4.6 КАМЕРА6
  • 4.7 КАМЕРА7 (Эрисин)
• 5 Сравнение

Описание

Установка камеры заднего вида — полезная функция, особенно если заднее стекло тонировано. В этом разделе рассматривается установка камеры заднего вида на W220 и различных камер заднего вида.

Для просмотра изображения на экране COMAND должен быть установлен мультимедийный интерфейс. В качестве альтернативы для просмотра изображения можно использовать дешевый (~ 15 долларов США) ЖК-монитор.

Электропроводка

Самый простой путь от передней панели к задней части под сиденьем — пройти по толстому красному положительному проводу. Тогда провод может следовать за проводами, которые идут от заднего SAM к крышке багажника.

Провода в щитке проводки крышки багажника кажутся приклеенными, поэтому кажется, что лишний провод для камеры не протянуть.

Относительно элегантное решение — провести провод камеры параллельно экрану проводки багажника.

Примечание: решение, показанное на фотографии ниже, является рискованным, поскольку, если провод камеры препятствует движению проводки крышки багажника, проводка крышки багажника на крышке багажника будет согнута, что в конечном итоге приведет к разрыву воздушной линии.

Для включения камеры заднего вида при включении заднего хода кабель активации (синий провод на картинке) можно подключить к кабелю заднего хода задних фонарей.

Места установки

W220 не имеет камеры заднего вида в качестве оригинальной опции. Найти подходящее и удобное место для установки вторичной камеры может быть непросто. Возможности включают в себя:

• Специальный корпус номерного знака со встроенной камерой.
• Камера, установленная на планке, которая крепится к верхней части заднего номерного знака с помощью существующих винтов.
• Камера в специально разработанной ручке, которая может заменить существующую ручку багажника.
• Камера в светильнике номерного знака, специально разработанном для замены одного из существующих фонарей.
• Автономная камера универсального типа, которую можно устанавливать как на вертикальных, так и на горизонтальных поверхностях, но для этого требуется просверлить отверстие в кузове автомобиля.

Камеры

На eBay доступно несколько камер заднего вида.

КАМЕРА1 (eBay)

Стандартная цена: 35 долларов США

Эта камера продается на eBay как камера заднего вида W220, однако нет места, куда ее можно было бы установить.

CAMERA2 (модуль освещения номерного знака)

Цена: 50 долларов США

Камера оснащена встроенным светодиодом, который питается от отдельного провода. Обратите внимание, что светодиод не является CANBUS «безошибочным», что означает, что при подключении к проводу освещения номерного знака светодиод будет мигать, и на комбинации приборов появятся ошибки. Для его работы необходимо добавить дополнительное сопротивление — нагрузочный резистор 150 Ом (можно также использовать нагрузочный резистор 100 Ом, но в этом случае при неисправности светодиода вы не получите сообщение об ошибке на комбинации приборов). Чтобы установить его вместо оригинального модуля освещения номерного знака, придется пожертвовать оригинальным модулем, отломив разъем (или, как вариант, просверлив два отверстия). Сломать его легко, так как если оригинальный модуль номерного знака использовался какое-то время, пластик становится очень хрупким (см. стр. Освещение номерного знака).

Размеры камеры. Хорошо вписывается в оригинальный модуль лампочки номерного знака.

Камера в разрезе. Хотя 4 винта на пластике камеры можно открутить, модуль камеры не открыть — пластик сплавился.

Камера вкручена в оригинальный корпус модуля подсветки номерного знака.

Оригинальный модуль освещения номерного знака с двумя просверленными отверстиями (альтернатива отламыванию разъема).

Нагрузочный резистор и разъем камеры припаяны к контактам лампы модуля освещения номерного знака.

Готов к использованию. Один разъем нужно втыкать в разъем подсветки номерного знака, другой — в разъем композитного видео, который идет в комплекте с камерой.

Камера, установленная в крышке багажника.

КАМЕРА2 Преимущества :

• Скрытая установка (едва заметна на расстоянии).

КАМЕРА2 Недостатки :

• Небольшой светодиод дает меньше света на номерной знак, чем светодиодные модули вторичного рынка (см. страницу «Подсветка номерного знака»).
• Имеет относительно небольшой угол обзора (см. сравнение ниже).
• Так как он установлен на расстоянии 20 см от центра, вид сзади смещен (см. сравнение ниже).

Крышка подсветки номерного знака снята, открывая гнездо.

Крышка подсветки номерного знака, вид спереди и сзади. Номер детали A2208200066.

Размеры модуля освещения номерного знака.

КАМЕРА3 (общая)

Цена: 15 долларов США

Это обычная камера заднего вида, которая крепится к потолку. Ручка крышки багажника — хорошее место для ее установки.

Удобное место для установки камеры на ручке крышки багажника. Однако для автомобилей с фейслифтингом и выдвижной рукояткой багажника (RTG) найти место для установки камеры может быть непросто.

Камера доступна в двух цветах.

Камера в разрезе.

Ручка багажника с просверленным отверстием для камеры (до фейслифтинга).

Ручка багажника с установленной камерой (до рестайлинга).

Установленная камера (до фейслифтинга).

Установленная камера (вид издалека).

Ручка багажника с отверстием для камеры (фейслифтинг).

Ручка багажника с просверленным отверстием (фейслифтинг).

Установка камеры (фейслифтинг).

Установленная камера (вид издалека).

КАМЕРА3 — Преимущества :

• Может быть установлен очень близко к центру автомобиля (в случае ручки крышки багажника до фейслифтинга).
• Имеет большой угол обзора (см. сравнение ниже).

КАМЕРА3 — Недостатки :

• Не очень дискретный (виден издалека).

КАМЕРА4

Установлена ​​другая камера заднего вида (КАМЕРА4).

CAMERA5 (линза освещения номерного знака)

Цена: 25 долларов США

Объектив камеры с подсветкой номерного знака.

Размеры.

Отзывы с eBay: «Получил эту камеру сегодня после трехнедельного ожидания, и это не прямая замена линзы подсветки номерного знака. Кронштейны, которые держат лампу, слишком длинные, а сама линза не выпирает и не вмещает линзу, как это делает оригинал. Нет возможности настроить камеру влево или вправо. Камера состоит из двух частей, и обе части были собраны каким-то RTV, который не охватывает все электронные части. Моя разошлась. Отличная концепция, но реализация была плохой».

КАМЕРА6

Камера заднего вида, установленная в молдинге бампера.

CAMERA7 (Erisin)

Компания Erisin поставляет послепродажные мультимедийные устройства с камерами заднего вида в качестве дополнительной опции. Камера заднего вида ES580 представляет собой цветную ПЗС-матрицу диаметром 18 мм, которую можно установить на одну из крышек подсветки номерного знака W220.

Поскольку поверхность крышки объектива номерного знака W220 изогнута, между основанием камеры и крышкой лампы можно вставить небольшую 5-миллиметровую прокладку. Существующий крепежный винт можно заменить более длинным винтом. Короткий винт используется для крепления основания камеры к центру крышки лампы. Винт и внутренняя гайка просто очищают гирляндную лампочку мощностью 5 Вт.

Крышка подсветки номерного знака, вид спереди и сзади. Номер детали A2208200066.

Размеры модуля освещения номерного знака.
