Как разблокировать магнитолу на Лада Ларгус: раскодировать, введение кода

Автор Владислав Никитович На чтение 4 мин

Содержание

1. Как найти Pre-код
2. Введение кода
3. Другие варианты разблокировки

Штатное головное устройство, используемое на Lada Largus, имеет защитный код, который требуется вводить после отключения аккумулятора или выхода из строя предохранителя в цепи питания. Пароль напечатан на отдельном вкладыше в сервисной книжке, которая передается вместе с автомобилем при покупке. При утере документации или замене головного аудиоустройства на аналог владельцу необходимо знать, как разблокировать магнитолу на Лада Ларгус.

Как найти Pre-код

На автомобилях Ларгус используется головное акустическое устройство, унифицированное с продукцией Renault-Nissan. Для защиты магнитолы от кражи имеется кодировка, которая не позволяет получить доступ к функциям устройства без предварительного ввода 4-значной цифры. Предпосылки появления на экране текстового сообщения вида «Код Радио 0000» следующие: снималась клемма с положительного или отрицательного выводов аккумулятора для установки дополнительного оборудования, ремонта электрических цепей или установки новой батареи.

Еще одной причиной включения кодировки является плохой контакт в штекере подачи питания, который подключен к задней стенке головного устройства. В этом случае магнитола работает несколько минут, а затем выключается. При повторном включении появляется запрос ввода пароля.

Код, необходимый для разблокировки магнитолы, можно просчитать специальным калькулятором. В него требуется вводить 4-значный буквенно-цифровой шифр, нанесенный на бумажную этикетку, которая наклеена на верхней крышке головного устройства.

Для доступа к табличке требуется демонтировать оборудование.

Чтобы демонтировать магнитолу с Largus (и как узнать код), необходимо:

1. Подготовить специальное съемное приспособление, унифицированное для магнитол концерна Renault. Оборудование имеет заводской шифр 7711381821, приобретается через официальных дилеров или магазины запасных частей. Для сокращения затрат используются стержни от шариковых ручек или металлические прутки подходящего диаметра с закругленными наконечниками.
2. Ввести съемники в 4 отверстия, расположенные по углам магнитолы. Надавить на элементы для разжатия фиксаторов, допускается поочередное снятие пружинных клипс слева и справа.
3. Аккуратно поддеть нижнюю часть фронтальной панели при помощи пластиковой лопатки или старой банковской карты.
4. Полностью вытянуть головное устройство из монтажной шахты. Отсоединить штекеры питания и проверить их состояние (при периодических самопроизвольных отключениях).
5. Pre-код представляет собой часть штрих-кода, который наносится на квадратную этикетку с маркировкой Renault. Необходимо записать на листок бумаги последние 4 символа, которые включают в себя 1 букву и 3 цифры.
6. Установить снятые элементы на штатные места. Магнитола монтируется без перекосов до срабатывания всех защелок.
7. Ввести значение шифра в онлайн-калькулятор, который генерирует код для разблокирования головного устройства.

Введение кода

Чтобы раскодировать автомагнитолу на Lada Largus, требуется:

1. Нажать на кнопку с пиктограммой 1, расположенную на фронтальной панели для включения оборудования. На дисплее отобразится текстовое сообщение Code, рядом с которым имеется поле вида 0000 для ввода числа. Первый регистр кодового диапазона должен работать в мигающем режиме.
2. Для ввода первого числа требуется последовательное нажатие на клавишу 1, количество коротких воздействий соответствует значению цифры. Допускается ввод при помощи штатного джойстика.
3. Для перехода к вводу второй цифры нужно нажать на кнопку с обозначением 2, при этом начнет мигать соответствующее поле на экране головного устройства.
4. Ввести по аналогии значение цифры.
5. Запрограммировать регистр 3 и перейти к вводу последнего знака.
6. Нажимать на кнопку 4 на панели до тех пор, пока не будет отображена последняя цифра пароля.
7. После ввода нажать и удерживать кнопку 6, пока контроллер головного устройства не прочитает пароль и не запишет его в память. После снятия блокировки будет подан короткий звуковой сигнал подтверждения.
8. Проверить работоспособность устройства.

Если при вводе числа была допущена ошибка, то на экране отобразится сообщение вида Code Error. Для повторения попытки требуется выждать 2 минуты, каждая последующая ошибка увеличивает паузу в 2 раза.

Другие варианты разблокировки

Еще одним способом снятия блокировки является обращение к официальному дилеру. Специалисты передают VIN-номер автомобиля на завод-изготовитель и получают код установленной магнитолы. Методика не работает, если головное устройство менялось на аналогичное по гарантии или самим владельцем. В большинстве случаев официальный представитель снимает магнитолу и считывает информацию, нанесенную на этикетку. Затем кодовое число определяется калькулятором.

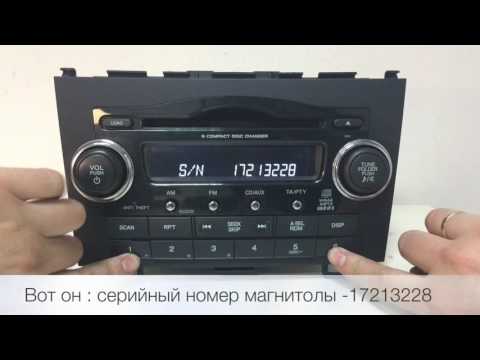

На ранних выпусках Ларгус встречалась магнитола, которая транслирует на дисплей предварительный код. Для вывода значения требуется одновременное нажатие и удержание на протяжении 5-6 секунд клавиш 1 и 6. На экране отобразятся текстовое пояснение и 4-значный шифр, который требуется ввести в калькулятор по описанной выше методике. Но такое оборудование встречается редко. Других методик декодирования магнитолы Ларгус не существует. Перепрошивка программного обеспечения не снимает оборудование с кода.

• Ремонт регулятора громкости автомагнитолы
• Как прошить штатную магнитолу Лада Гранта
• Как установить магнитолу в Ларгус
• Soundmax SM CCR3058F

ВАЗ

Разблокировка штатных магнитол.

Часто встречаемые головные устройства.

Acura: CM6913, CM3919, CM3929, CM6504

Porshe: CD-10

Mercedes Benz: CM2191, CM2129, CM2197

BMW: CM5903, CM5905, CM5907

Saab: CM80-1

Jaguar: DBC6437, 9100R, 9200W

Blaupunkt Daytona CR42, Limited 1280 и др.

Haitai

Nissan

Volvo CR-601 — CR-906

Opel SC303, SC201, CAR400, CAR600

Fiat AD182

VW Alpha, Beta IV, Beta V, Gamma

Audi  Beta, Gamma

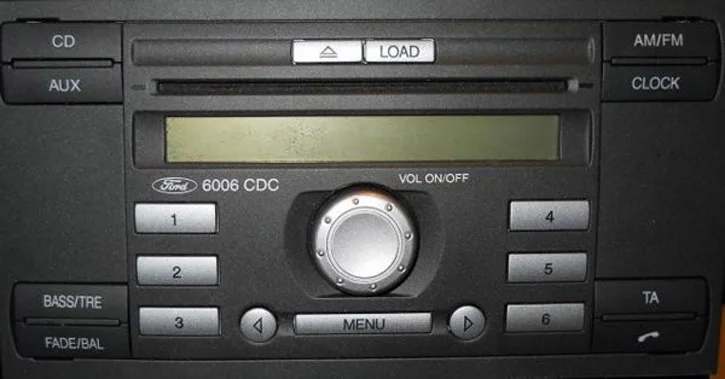

Ford 6000

Ford SONY серии «V»

Renault Philips

Peugeot made by Philips

Citroen made by Philips

Visteon, Technisat, Matsushita, Grundig, Delco, Clarion, Blaupunkt, Alpine

Mercedes Becker

Connect Magneti Marelli

Alfa Romeo ICS, RNS

Becker Traffic-Star, Traffic-Pro, Online-Pro

Blaupunkt TravelPilot, RNS 4 Display, DX-R4 Display, DX-R52, RNS 3 Display

BMW Navigation Type MK1, MK2, MK3, MK4 by Philips

Carin 420\440, 520\522

Citroen C3, C5, Picasso, Xsara by Simens

Citroen C5 SX Exclusive — by VDO Dayton

Citroen C3, C8 — RT3

Citroen C5, Xsara Auto-PC

Fiat Punto RNS3 by Blaupunkt

Fiat Multipla TravelPilot DX

Fiat Doblo — Connect

Fiat Multipla — Route Planner

Fiat Ulisse — RT3

Ford Mondeo RNS2 by Blaupunkt

Ford Mondeo VNR9000 by Visteon

Ford Traffic Pro by Becker

Honda RNS1, RNS2, RNS3, TravelPilot DX-N

Mercedes Navigation APS1, APS2 by Bosch; Blaupunkt Special APS; Audio 30 APS by Bosch; Audio 30 APS by Bosch; APS4; Navigation RGB by Alpine; Command 2. 0 by Blaupunkt; Command 2.0 by Becker; Command 2.0 by Bosch

Opel by Carin

Porsche PCM Code

Renault Laguna 1 — Carminat 1; Renault Laguna 2 — Carminat 2

Land Rover Freelander — Trafic Pro

VDO-Dayton — MS4000

VW RCD300 by Visteon

Skoda Stream

Skoda Audience

VW RCD310, RCD510

Skoda SUPERB MID EU Renault Megane III car radio

Seat Ultra Low

Во некоторых случаях возможно получить код для разблокировки дистанционно. Звоните, спрашивайте.

По поводу более детальной информации по разблокировке вашей магнитолы в Нижнем Новгороде звоните по телефону +7 908 232 46 88, Алексей.

Инструкции — Мой Солярис

Кража автомобильных магнитол была настоящей проблемой в 80-90-х годах, когда повально из машин воровали штатные аудиосистемы. Ворованные магнитолы было легко продать и установить практически в любой автомобиль. Со временем разработчики аудиосистем автомобилей начали придумывать свои собственные разъемы для подключения магнитолы, а после и габариты мультимедиа систем стали отличаться, но и это не останавливало воров. В итоге было принято решение каждую магнитолу прошивать на заводе автомобильной акустики и присваивать ей личный код, что позволило побороть бум краж электронных систем.

Содержание

• 1 Ситуации, при которых блокируется магнитола
• 2 Как разблокировать магнитолу
  • • 2. 0.1 Как самостоятельно узнать код для разблокировки магнитолы
    • 2.0.2 Разблокировать магнитолу в дилерском центре
    • 2.0.3 Воспользоваться услугами специалистов по разблокировке магнитол

Ситуации, при которых блокируется магнитола

Вместе с положительным эффектом, достигнутым за счет кодировки магнитол, в автомобильную индустрию пришла новая проблема. Поскольку каждая автомобильная аудиосистема обзавелась собственным кодом разблокировки, который сбрасывается из памяти при отключении питания, появилась проблема с ремонтом и диагностикой аккумулятора. Сняв батарею с автомобиля, максимум через 10 минут магнитола блокируется, если вновь не получит питание. В связи с этим многие автолюбители начали заряжать аккумулятор, не снимая клеммы, чтобы не заблокировать аудиосистему.

При этом никто не застрахован от случая с обрывом цепи, ведущей от аккумулятора к магнитоле или неисправности самой батареи. При подобном варианте развития событий под рукой может не оказаться запасной батареи, и магнитола заблокируется. Хорошо если вы первый владелец автомобиля и имеете возможность посмотреть код разблокировки магнитолы в сервисной книжке, но в случае, когда машина покупается «с рук», снять блокировку с аудиосистемы будет сложнее.

Как разблокировать магнитолу

Чтобы разблокировать аудиосистему, нужно ввести специальный код, о чем говорилось выше. Если с процессом ввода кода разобраться несложно, то получить его гораздо труднее.

Всего можно отметить 3 способа узнать код разблокировки автомобильной магнитолы:

1. Самостоятельно обнаружить необходимые цифры различными способами;
2. Попросить в дилерском центре сообщить код для разблокировки аудиосистемы;
3. Вызвать специалистов, которые готовы за деньги «взломать» магнитолу.

Как самостоятельно узнать код для разблокировки магнитолы

Производители автомобилей в последние годы начали размещать информацию о коде разблокировки магнитолы непосредственно в салоне автомобиля, понимая проблемы со сложностью замены аккумуляторной батареи или снятия ее для хранения зимой, зарядки, увеличения плотности электролита и других целей. В частности, код для разблокировки магнитолы может быть прописан на специальной наклейке внутри бардачка. Данный способ эффективен, если требуется раскодировать магнитолу Форд, поскольку практически в каждой машине на заводе приклеивается подобная наклейка.

Если обнаружить код разблокировки в бардачке автомобиля не получилось, можно попробовать поискать заветные цифры в интернете на специальных сайтах. В сети множество ресурсов, на которых имеются специальные сервисы, позволяющие ввести номер магнитолы, и программа определит код для нее. Минус данного метода в том, что для определения номера аудиосистемы ее предстоит снять с автомобиля, а для этого в большинстве современных машин необходимо разобрать часть передней панели. Извлечь магнитолу — это еще половина проблемы. На ней имеется множество наклеек с сервисной информацией, но какая именно из них является кодом магнитолы, также предстоит искать в интернете. Если модель автомобиля редкая, велика вероятность, что найти код разблокировки магнитолы в сети будет достаточно сложно, если вообще возможно.

Не стоит забывать о варианте выяснить код разблокировки магнитолы из сервисной книжки автомобиля. Если вы приобрели машину «с рук» и обменялись с бывшим владельцем телефонами, обязательно позвоните ему и постарайтесь выяснить информацию про пин-код для магнитолы.

Разблокировать магнитолу в дилерском центре

Одним из вариантов является разблокировка магнитолы автомобиля в дилерском центре. У сотрудников официальных представительств автомобильной марки имеется доступ к библиотеке, содержащей в себе сервисные книжки конкретных машин, выпущенных в продажу. Идентифицировав ваш автомобиль, сотрудники дилерского центра могут получить доступ к информации о коде разблокировки магнитолы.

Минус данного метода в том, что далеко не все дилерские центры берутся за подобную работу. Если сотрудники и согласятся помочь, то за отдельную плату, и предварительно на автомобиле придется подъехать к дилерам.

Воспользоваться услугами специалистов по разблокировке магнитол

Еще один платный вариант узнать код разблокировки аудиосистемы — это обратиться к специалистам, которые имеют специальное оборудование для определения кода конкретного аппарата. За их услуги предстоит заплатить, но плюс мастеров в том, что они помогут даже при критичном случае, при котором магнитола блокируется «намертво». Если трижды ввести неверно код разблокировки, велик риск полностью заблокировать аппарат. Специалисты справятся с его разблокировкой, но лишь за дополнительную плату.

Не следует стараться подобрать код разблокировки магнитолы, после 3 или 5 попытки она заблокируется окончательно, и придется потратить существенную сумму, чтобы аудиосистема вновь работала в штатном режиме.

1. Снимают устройство с автомобиля, после чего полностью его разбирают;

2. Далее находят память внутри аппарата, и за счет применения специального оборудования считывают из нее код, который «зашит» и используется для сверки с вводимой комбинацией цифр;
3. После этого удаляется информация о количестве неверных попыток ввода кодов разблокировки;
4. На последнем шаге магнитола собирается, вводится пин-код, и аудиосистема вновь работает.
