Проверка свечей зажигания своими руками – Как проверить свечи зажигания мультиметром самостоятельно

Содержание

Как проверить свечи зажигания мультиметром самостоятельно

Когда свечи зажигания работают исправно, то и весь двигатель трудится аналогично. Если эти составляющие повреждаются, возникают определённые проблемы. С ними знаком почти каждый автолюбитель. Очень важно проверять их на предмет исправности. Как проверить свечи зажигания мультиметром? Операцию можно осуществить как в сервисном центре, так и в домашних условиях. Проверка свечей зажигания своими руками эффективнее в плане полевых условий, но разберемся в вопросе подробнее.

Свечи зажиганияСвечи зажигания

Самостоятельное выявление проблем

Процедура нетрудная. Самый простой способ – визуальный. Самый сложный связан с детальным изучением работоспособности двигателя.

Одним из явных признаков поломки этих является нарушение в работе двигателя. Например, он может тяжело запускаться, у него могут быть холостые обороты.

Другие признаки таковы:

  1.  Первый связан с вращением коленчатого вала. Если его вращение осуществляется с нужной частотой, но сам мотор не запускается, это признак отсутствия зажигания. Иначе говоря, воздушная смесь не воспламеняется.
  2.   Если в цилиндрах вспыхивает смесь из горючего и воздуха, мотор может трудиться крайне не стабильно.
  3.   При запуске двигателя не функционирует стартер. В итоге и двигатель тоже затухает.
  4.   Очень высокие расходы горючего. Если состав из топлива и воздуха не воспламеняется, то мощь силового агрегата сокращается или падает до нуля. Компенсировать потери мощности может подача увеличенной дозы горючего в цилиндры. И в результате получаются внушительные траты топлива.
  5.   Не работает катализатор. Если в технологии нет зажигания, нет и возгорания топливовоздушного состава. И не загорающееся топливо оказывается в катализаторе. И там оно окисляется. И катализатор перестает функционировать.
  6.   Плохо запускается холодный мотор. Во время поворачивания зажигания холодные сосредотачивают в себе конденсат. А он считается отличным проводником электричества. Если дистанция между электродами увеличивается, то и должна развиваться степень напряжения пробоя. Самостоятельно её развить нельзя, ведь энергия будет устраняться по указанным электродам, а также конусу из керамики.
  7.   На поверхности есть следы механических дефектов. Это признак либо полной поломки, либо неправильной работы.
  8.   На электродах имеются нагары и отложения. От самих свечей опахивает топливом. Это свидетельство того, что сама система, и все до одной неисправны.
  9.   Повреждённый кабель, проводящий мощное напряжение, могут серьёзно ухудшать привычную работу.

Методики диагностики

Периодически диагностировать своими усилиями свечи в собственном автомобиле крайне необходимо. Часто их диагностику выполняют специалисты, осуществляющие ТО всего автомобиля или его силовой системы.

Свечи зажигания – составляющие, вполне доступные и для самостоятельной диагностики. Проведение этой работы не является проблематичным. Важно аккуратно вынуть, сложить их по порядку, чтобы затем не перепутать.

Визуальный метод

Как уже было замечено, самый простой метод диагностики – визуальный. Как проверить работоспособность свечей зажигания? Здесь особое внимание уделяется внешнему облику. Далее предложены фотопримеры с разными кондициями:

Состояние свечей зажигания

  1.  Нормальное рабочее состояние.
  2.   Повышенные траты горючего.
  3.   Слабый состав из горючего и воздуха.
  4.   Лишнее образование присадок.
  5.   Маслоотражательные колпачки в плохом состоянии.
  6.   Сломан один из клапанов или перегородка между кольцами поршня.
  7.   Мотор трудился слишком долго или применялось топливо низкого качества.
  8.   Сгорело масло из-за выработки маслосъёмных колец поршня.

Как проверить исправность свечей зажигания? На них исключаем: деформации, сколы, разные царапины и т. д.

Если на каждом тепловом конусе сажа и гарь, то горючее подаётся равномерно и прогарает стабильно. Если есть разница в количестве нагара, топливо подаётся проблематично.

Если на элементах есть масляный нагар, это признак, что мотор топливная технология подлежат восстановлению.

Исключаем также тёмные дорожки. Это признак разрушенного глазурованного покрытия.

Если был обнаружен один или несколько их обозначенных признаков, это ещё не является свидетельством полной изношенности. Абсолютно удостовериться в этом возможно только оборудованием.

Как проверить свечи зажигания в домашних условиях

Самостоятельная проверка может проходить по нескольким методикам. Так или иначе, в любом случае, предварительно отсоединяются кабели. Обычно они направлены к распределителю.

Когда требуется вычислить определённую неисправную, нужно её вынуть и очень внимательно послушать, как трудится двигатель. Если при устранении, двигатель звучит так же, значит, она и есть причина неполадок. Проверка свечей зажигания тестером уже специфичнее, что разберем далее.

Диагностирование

Как проверить свечи зажигания самому на инжекторе? Эта методика считается одной из самых распространённых и применяемых видов проверок. В быту диагностика идёт по таким стадиям:

  1.  Элементы как следует очищаются: устраняется нагар и прочие загрязнения.

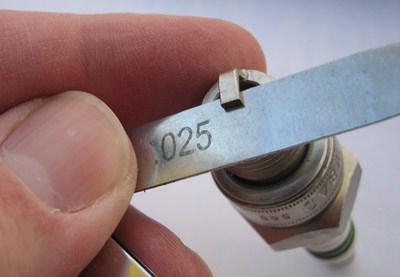

  2.   С применением щупа (устройства для контролирования зазора) настраивается дистанция между электродами.
  3.   Нанизывается провод.
  4.   Свеча прикладывается металлической стороне автомобильного силового аппарата. Так образуется требующееся электрическое взаимодействие.

Если у вас возникают сложности с проверкой по такому принципу, тогда как проверить работу свечей зажигания на инжекторе? Можете просто запустить стартер, а затем и сам двигатель. Когда при запуске сразу образуется искра синего цвета, значит, все хорошо. Если получается искра с красным оттенком, или вовсе нет, нужна замена. Проверка искры свечи зажигания на этом закончена.

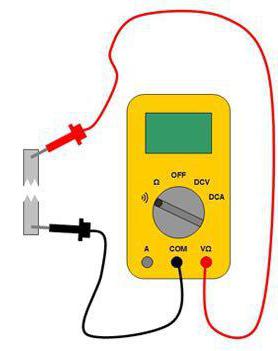

МультиметрУстройство мультиметра

Диагностика с применением мультиметра

Как проверить свечи зажигания мультиметром? Мультиметр – крайне удобный прибор для проведения подобных диагностик. Его также называют тестером. Не нужно его путать со стендовой проверкой. Стенды встречаются на СТО. Для дома он совершенно не годится.
Проверка свечей зажигания мультиметром: применяя щупы, можно осуществить их изучение на присутствие внутреннего короткого замыкания.

С мультиметром работать довольно просто. К тому же по своей конструкции он не является сложным прибором. А как проверить сопротивление свечи зажигания мультиметром? Для выявления потенциальных коротких замыканий производятся такие действия: щуп данного прибора накидывается на элемент, последний щуп – на её цокольную часть. Если при контакте образуется искра, значит, проблем нет. Она года к дальнейшему использованию. Вот как проверить свечи зажигания тестером.

Диагностика с помощью особого пистолета

Это довольно интересная методика. И часто задействуется для домашнего диагностирования. Здесь необходим особый пистолет для проверки свечей зажигания. Этот прибор в мировой автомобильной практике используется уже достаточно долгое время. А вот отечественные автолюбители стали его широко применять сравнительно недавно.

Эта методика подразумевает проверку под специальным давлением. Алгоритм проведения данной операции:

  1.  Свеча ставится в специальный разъём пистолета. Затем на неё крепится колпачок.
  2.   После надёжной фиксации свечи, следует нажать на курок такого пистолета. После нажатия требуется проявить наибольшую сосредоточенность.
  3.   Если после этого нажатия образовалась искра, а на самом пистолете засияла лампочка, значит, проверяемая деталь работоспособна.

Обозначенная методика не завоевала огромную славу среди российских автолюбителей, поскольку она не гарантирует абсолютной уверенности в хороших рабочих кондициях свечи. К тому же проверка производится под давлением. А в пистолете оно существенно отличается от давления в автомобильной технологии. Но зато, благодаря этой методике водитель может совершенно не сомневаться в поломке свечи. Тем более, если этот факт был определён в процессе проверки.

Состояние свечей зажигания

Самостоятельное очищение свечи

Во многих случаях диагностика свечи сводится к её очистке. Ведь свеча, покрытая нагаром и грязью, начинает работать всё хуже и хуже.

Самостоятельное её очищение проходит по таким методам:

  1.  Ручной метод. Здесь не требуются вспомогательные приборы. Крайне важно соблюдать аккуратность, иначе можно повредить электрод. Также в этом деле не нужны острые предметы. Сгодятся: щётка из металла, зубная щётка, наждачка с мелкой зернистостью.
  2.   Применение песка. Нужна ёмкость с ним и дрель. В последнюю ставится свеча. Её окончание с электродом ставится в песок. Запускаем дрель. Смотрим за качество оборотом (незначительные).
  3.   Применение пескоструйного аппарата. Такой метод эффективно устраняет отложения и нагары. Здесь используются разные типы песка. Операция проходит с эффектом сжатого воздуха.
  4.   Химическое очищение. Этот метод помогает быстро ликвидировать отложения. Здесь применяются такие средства, как ацетон, препарат («Фейри» или его аналоги) и уксус. Также годится состав для очищения карбюратора или препарат от ржавчины. Некоторые умельцы для чистки задействуют «Кока-колу». Любое их указанных средств наносится слоем примерно в 3 мм. Так держится порядка 4 минут. Затем промываем питьевой жидкостью. Для очищения крайней части задействуются спички или деревянные палки.
  5.   Применение силита. Свечи помещаются в банку. В неё заливается это средство. После чего ёмкость ставится под горячую воду. Получается химическая реакция. Следует час ожидания. Затем можно очищать электрод стандартной зубной щёткой.
  6.   Использование уксуса. Свеча ставится в банку с ним. Время пребывания – 1 час. Затем в этот состав накапывается немного электролита. Далее свеча чистится. Можно задействовать зубочистку.

Не проводите диагностику свечей, снимая колпаки на включённом двигателе. Риск получить удар током. Также можно сжечь катушку или коммутатор.

Создание своего тестера

Метод проверки с тестером довольно эффективен. Но если у вас нет подобного прибора, его можно создать самостоятельно. Здесь основой служит зажигалка, а операции таковы:

  1.  Разбирается зажигалка. Устраняется пьезоэлектронная составляющая с парой проводов.
  2. Окончания провода немного удлиняются и изолируются.

Провод крепится к верхнему контакту, а база блока присоединяется к корпусу.

Суть проверки таким устройством такова: если при нажатии его кнопки видна искра, свеча работает хорошо. Если искры нет, свеча сломана.

Диагностика. Методика остекления

Как проверить свечу зажигания на работоспособность? Методика предполагает, что верхняя сторона изолятора будет менять свой цвет. Должен получиться жёлтый цвет с хорошим, почти глянцевым блеском. По виду эти свечи похожи на стекло.

Такая дилемма образуется после весьма беспечного движения на автомобиле. Здесь может быть слишком интенсивное применение кикдаунов и перегазовка. Так нарушается образование искр на значительных оборотах, и на поверхностях возникают стеклообразования. Этот дефект нельзя устранить своими силами. И свечи подлежат замене.

Важно своевременно проводить диагностику свечей зажигания, чтобы в дальнейшем избежать проблем с двигателем.

Видео: как проверить свечи зажигания мультиметром:

Видео: как проверить искру на свече зажигания

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Как проверить свечи зажигания? Все способы проверки.

Свечи зажигания – один из важнейших элементов двигателя внутреннего сгорания, без которого силовой агрегат автомобиля работать не будет. Поэтому определение их работоспособности – один из первых этапов определения причин невозможности его запуска. Существует несколько способов поиска причин неисправностей свечей зажигания. О каждом из них мы подробного поговорим в материале ниже.

как проверить свечи зажигания

Какие признаки свидетельствуют о неисправности свечей

Качественная и исправная свеча зажигания способна работать достаточно долго. У классических деталей он составляет не более 50 тыс. километров пробега (но, в большинстве случаев срок службы не превышает 35 тыс. км), а у иридиевых он может составлять и 90 тыс. километров. Однако этот показатель сильно зависит от качества топлива и смазочных материалов, которые использует водитель. Поэтому неисправности этих деталей могут появится намного раньше обозначенного срока.

Первым признаком неправильной работы свечей являются проблемы с запуском двигателя, а также его неправильная работа (особенно на холостых оборотах). В девяти из десяти случаев причиной этому служат проблемы с упомянутой деталью. Кроме того, косвенным признаком неисправности служит увеличенный расход бензина и увеличенное содержание вредных веществ в выхлопных газах. Внешне неисправную свечу можно также определить по следам бензина или масла на ней, однако для этого ее нужно будет выкрутить из блока цилиндров.

свеча в нагаре и масле

При обнаружении перечисленных выше признаков необходимо как можно быстрее заняться диагностикой свечей. Для этого существует множество способов различной степени сложности. Выбор конкретного варианта проверки зависит от ваших навыков, имеющихся инструментов и оборудования. Полное описание каждого из способов проверки приведено в следующем разделе.

Красноречивым свидетельством проблем со свечами зажигания может служить индикатор CheckEngine на приборной доске транспортного средства. Однако он сигнализирует о большом количестве различных неисправностей, поэтому точную диагностику сможет провести только специалист, имеющий соответствующее оборудование.

Как проверить неисправные детали?

Лучший способ выявить вышедшую из строя свечу зажигания– обратиться в специализированный сервис по техническому обслуживанию транспортных средств. Если по каким-то причинам этого сделать нельзя, на помощь придут такие способы диагностики:

1. Первый. Необходимо один за другим отключить от свечей высоковольтные провода, которые идут от прерывателя-распределителя зажигания. Отсоединив провод, следует послушать, как работает ДВС. Если ничего не изменится, свеча, к которой шел отсоединенный провод, была нерабочей и нуждается в ремонте или замене. Если звук изменился, деталь работает и нужно продолжить поиск по описанной выше процедуре.

Отсоединить бронепровода от свечейОтсоединить бронепровода от свечей

2. Второй способ. К нему рекомендуется прибегать в том случае, если первый вариант не дал результатов. Для этого нужно выкрутить свечу из блока цилиндров, после чего присоединить к ней провод и поднести к блоку цилиндров. Между контактом свечи и металлом двигателя должна проскочить яркая и мощная искра. Если этого не произошло, имеет место засорение или поломка свечи зажигания. Ее нужно почистить или заменить.

проверка свечи

Проверка свечей цифровым мультиметром

Несмотря на довольно распространенное среди неспециалистов мнение, проверить работоспособность свечей зажигания в двигателе внутреннего сгорания с помощью мультиметра невозможно. Это устройство может определить лишь факт наличия короткого замыкания внутри детали. Для уточнения этого момента необходимо приложить один щуп ко входу свечи, а второй – к ее резьбе.

Однако мультиметр как нельзя лучше подходит для определения обрыва высоковольтных проводов, которые подают электроэнергию к свечам. Если значение сопротивления ниже, чем указано в документах, провод необходимо заменить на новый.

Использование специального пистолета

Наиболее достоверный способ определения поломки свечи зажигания – использование специального пистолета. Этот прибор создает такие же условия, в которых свеча работает в блоке цилиндра. Это позволяет избежать ошибки в проверке, когда свеча дает искру в условиях атмосферного давления, но не справляется с возложенной на нее задаче после установки в блок цилиндров.

Устройство для проверки свечейУстройство для проверки свечей

Схема проверки свечи с помощью пистолета-стенда очень проста:

• Необходимо выкрутить свечу из блока цилиндров двигателя внутреннего сгорания.

• После этого вставить ее в «пистолет», как указано в документации к прибору.

• Затем нажать на курок пистолета.

• Если индикатор загорится, свеча работает нормально. В противном случае нуждается в замене.

Проверка свечи зажигания на работоспособность – не слишком сложная процедура, которую реально выполнить в домашних условиях. Однако при выполнении операций, описанных выше, будьте особенно внимательны. Так как несоблюдение описанной процедуры может привести к поражению электрическим током.

avtoexperts.ru

Как проверить свечи зажигания. Методы проверки свечей

Если двигатель начинает работать неустойчиво, теряет мощность – часто подозрения падает на неисправность свечи зажигания. Особенно это характерно на холостых оборотах. Повышенный расход топлива также говорит о том, что стоит проверить свечи.

Причины выхода свечей из строя

  • Естественный износ и старение (в среднем их ресурс 30-50 тыс. км). Если свеча вышла из строя очень быстро, то причина может крыться в некачественном топливе или масле с присадками. Значительный износ свечи может наблюдаться при детонации и/или перегреве двигателя.
  • Наличие большого количества сажи на электродах. Как правило, это является результатом либо несбалансированной топливо-воздушной смеси, либо некачественного топлива.
  • Наличие масла на электродах. В свою очередь причиной этого может быть: избыточное количество масла в двигателе, износ поршневых колец, износ поршней, блока цилиндров, направляющих клапанов. Если двигатель снабжен турбиной, то возможно, она частично вышла из строя.
  • Лаковые отложения. Они появляются из-за наличия присадок в топливе или масле.
  • Шлаковые отложения. Они являются результатом наличия присадок в моторном масле.
  • Выход из строя центрального электрода. Это может произойти по причине неправильно выставленного зажигания. Кроме того, могут иметь место отложения в камере сгорания, неисправность клапанов, низкое качество топлива, неверный момент затяжки свечи в ГБЦ.
  • Расплавление свечи. Обычно электроды расправляются по причине того, что в камере сгорания имеют место отложения, которые постоянно самовоспламеняются. Также подобная ситуация может возникнуть при неисправных клапанах или использовании некачественного топлива.
  • Износ разъема свечи. Это может произойти из-за старения контактов или ее перегрева.

Как проверить свечи зажигания

Свечи зажигания с высоковольтными проводами

Метод 1. Самый простой метод проверки это по очереди снимать провода со свечей зажигания на заведенном двигателе. При этом нужно вслушиваться в работу двигателя – если после снятия провода со свечи урчание мотора не изменилось, значит именно она вышла из строя. Возможно, ее придется заменить, но стоит внимательно осмотреть провинившуюся свечу – может ее достаточно почистить.

Метод 2. Еще один достаточно простой, но уже более эффектный метод. Нужно выкрутить свечу, надеть на нее провод, положить свечу на клапанную крышку и покрутить стартером. На исправной свече будет видно искру, оптимально, четкую и яркую.

«Пистолет» для проверки свечей зажигания

Метод 3. Проверка свечей с помощью «пистолета». Свечи зажигания также можно проверить с помощью специального «пистолета», который продается в автомобильных магазинах. Свечу нужно вставить в специальное отверстие и посмотреть будет ли искра. Если ее нет – свечу можно выбрасывать. Но если искра есть, все равно не факт, что она будет работать в колодце под другим давлением.

Метод 4. В сущности, принцип тот же, что и в предыдущем способе. Только прибор для проверки свечи можно смастерить самому, имея под рукой пьезо-зажигалку. Провод, который идет от пьезоэлектрического модуля, нужно удлинить, а затем прикрепить к наконечнику снятой свечи. Сам пьезоэлектрический блок надо прижать к корпусу свечи и нажать на кнопку на блоке. Если искры нет – свеча под замену.

Проверка свечи под давлением в саморобном приспособлении

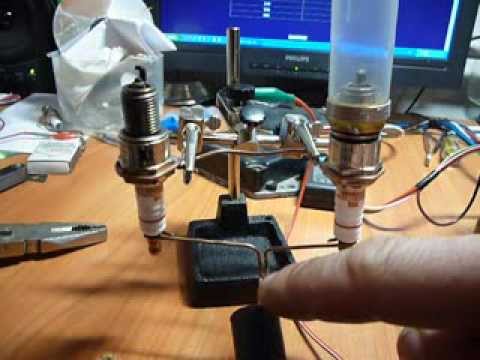

Метод 5. Проверка свечи под давлением. Проверить свечу под давлением можно сделав несложное приспособление с 20-кубового медицинского шприца и подходящего гужона. Таким образом, станет возможным воспроизвести давление на свечу, близкое к рабочему, и, соответственно, провести более точную проверку.

Как проверить свечи под давлением своими руками

Как проверить свечу мультиметром

Правильный ответ – никак. Разве что определить, нет ли в свече короткого замыкания. Для этого надо одним проводом прикоснуться к входу свечи, а вторым к резьбе. Искра должна бить где-то на 4 мм. Мультиметром проверяют высоковольтные провода.

Вот как можно проверить свечи зажигания. В некоторых случаях свеча еще может работать. Возможно, ее достаточно почистить или отрегулировать зазор электродов, подогнув их.

поскольку деталь не самая дорогая, для пущей уверенности подозрительную свечу можно заменить.

Также стоит принять во внимание, что у свечей есть свой интервал замены. Периодичность замены свечей зажигания различается зависимо от двигателя, но на бензиновых движках меняют примерно каждые 30,000 км. пробега.


Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Стенд для проверки свечей зажигания своими руками


Привет всем любителям самоделок. В данной статье я расскажу, как сделать стенд для проверки свечей зажигания своими руками. Данный стенд поможет определить состояние свечи, а также посмотреть на ее работу под давлением. Он будет полезен тем, кто самостоятельно обслуживает свой автомобиль, а также занимается небольшими ремонтами.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик с подробным процессом сборки стенда для проверки свечей зажигания, а также его тестирования в реальных условиях.

Для того, чтобы сделать стенд для проверки свечей зажигания своими руками, понадобится:
* Автомобильный переносной компрессор, работающий от 12 В
* Коммутатор с проводкой от автомобиля "Жигули"
* Катушка зажигания с бронепроводом
* Два тумблера
* Компьютерный вентилятор с тремя выводами
* Переменный резистор
* Паяльник, флюс, припой
* Небольшой отрезок шланга
* Камера высокого давления с резьбой под свечу зажигания
* Лист металла толщиной 2 мм
* Сварочный аппарат
* Баллончик краски
* Сварочная маска, краги
* Защитные очки, наушники, перчатки
* Углошлифовальная машинка, отрезной круг
* Электродрель

Шаг первый.
Главной деталью стенда является камера высокого давления.


Она была заказана у токаря, но при желании ее можно сделать самому, если есть токарный станок по металлу. Сделана данная камера из круглой металлической болванки, в ней проточено отверстие и вставлено под углом 45 градусов зеркало, нарезана резьба на корпусе и на крышке.

В крышку установлено оргстекло толщиной порядка 4 мм, для плотного прилегания имеется резиновое кольцо внутри крышки, а также на самом корпусе посажено кольцо, но большего диаметра, что обеспечивает наибольшую герметизацию.

На самом корпусе просверлено отверстие и нарезана резьба под свечу зажигания, а относительно этому отверстию на 180 градусов приварен спускной клапан, роль которого выполняет ниппель,предназначен он для спуска давления в камере перед выкручиванием свечи.


Также на самом корпусе находится штуцер для подключения шланга к компрессору, с той же стороны просверлены два отверстия и нарезана резьба под установку на стенд.

Шаг второй.
Далее собираем электрическую часть.


По схеме подключаем детали, после чего проверяем схему в работе, подключив питание 12 вольт.


При подключении питания начинает крутиться вентилятор и катушка зажигания вырабатывает искру, а при помощи переменного резистора можно изменять частоту биения искры, то есть имитировать обороты двигателя.

После проверки спаиваем надежно провода при помощи паяльника и припоя, для лучшей пайки используем флюс, далее изолируем оголенные провода.

Шаг третий.
Из листа толщиной 2 мм выпиливаем части корпуса углошлифовальной машинкой, особых требований здесь нет, главное чтобы все детали стенда поместились внутри корпуса. При работе с углошлифовальной машинкой будьте аккуратны, одевайте защитные очки, перчатки и наушники. Затем при помощи сварочного аппарата свариваем из листов металла корпус. При работе со сварочным аппаратом не забывайте использовать сварочную маску и краги.


Далее устанавливаем все детали внутрь корпуса, ко дну прикручиваем катушку зажигания, а к стенке коммутатор, также прикручиваем компрессор.

Для отвода воздуха в боковой стенке просверливаем отверстия по кругу и устанавливаем вентилятор.

Для регулирования частоты оборотов на верхнюю крышку прикручиваем переменный резистор в заранее просверленные отверстия, а также два тумблера, один под включение компрессора, другой под включение катушки зажигания и вентилятора. Камеру высокого давления прикручиваем также на верхнюю крышку при помощи двух болтов, к ее штуцеру подсоединяем шланг от компрессора. Из корпуса выводим провода для подключения питания и бронепровод с насвечником.

Шаг четвертый.
Завершающим этапом является покраска готового стенда при помощи баллончика с краской.



Включаем тумблер запуска компрессора и видим, что искра увеличилась, примерно в таких условиях работает свеча в двигателе.

Если есть пробой искры по корпусу, то свечу можно считать негодной.
На этом у меня все, всем спасибо за внимание и творческих успехов. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как самому проверить свечи зажигания на исправность: подробная инструкция :: SYL.ru

Любой бензиновый автомобиль оснащается системой зажигания. Неотъемлемый ее атрибут – свечи. Порой они выходят из строя, и автомобиль ведет себя иначе. В сегодняшней статье мы рассмотрим, как проверить свечи зажигания самому на инжекторе.

Основные симптомы

Определить неисправность данных элементов можно по характеру поведения авто. Основные признаки – затрудненное зажигание, нестабильная работа мотора, плавающие обороты двигателя на холостом ходу. Один из признаков неисправности – повышенный расход топлива. Оно не сгорает в цилиндре, так как отсутствует искра. При этом мощность автомобиля падает, так как он работает на трех (если рассматривать современные легковушки) цилиндрах. Затрудненный запуск – тоже причина вышедших из строя свечей. Искра может пропадать либо вовсе отсутствовать. Вследствие этого коленчатый вал вращается, но мощности воспламенения в остальных цилиндрах не хватает для нормальной его работы. Причем это возникает даже на прогретом двигателе. Иногда отсутствие искры в одном из цилиндров провоцирует поломку катализатора. Смесь, что была приготовлена и подана в камеру сгорания, не воспламеняется и попадает в катализатор, где его элементы окисляются.

Плохой запуск «на холодную»

Такое возникает вследствие «мокрых» свечей. На электроде может скопиться конденсат. Лишняя вода может снизить напряжение пробоя в зазоре электрода. Напряжение уходит по влажному керамическому корпусу.

как проверить свечи зажигания мультиметром самому Если это так, и двигатель стал плохо заводиться, то как самому проверить свечи зажигания? Для этого выкручиваем их наружу и смотрим на состояние электрода. Обратите внимание на отложения. Если имеются повреждения в районе керамического корпуса, свеча может давать пробой. Также недопустимо, чтобы на ней был бензин.

Высоковольтные провода

Иногда проблема именно в них. Они тоже могут давать сбой. Проверить их состояние очень просто – для этого достаточно завести мотор в темное время суток и открыть капот. Возле высоковольтных проводов не должны пробегать искорки.

как проверить иридиевые свечи зажигания самому Если это так, значит, он пришел в негодность. Обычно бронепровода «ходят» очень долго – порядка ста тысяч километров. Но никто не исключал риск брака или подделки. Кстати, проверку не рекомендуется делать в светлое время суток – так заметить искры очень трудно. Они небольших размеров и появляются кратковременно из разных мест. Ниже будет подробная инструкция «Как самому проверить свечи».

Проверка искры

Сперва необходимо снять высоковольтные провода. Делайте это крайне аккуратно – иногда они прикипают к контактам. Не дергайте силой провод – так вы оборвете его внутренности, из-за чего будут возникать пробои. Дальше вам понадобится шестигранный свечной ключ. В зависимости от марки автомобиля, он может быть разного диаметра. При покупке такого ключа обязательно говорите продавцу марку и модель вашего авто, а также объем силового агрегата. Без данного инструмента открутить свечи просто невозможно. Вынув элемент наружу, начала тщательно очищаем его от нагара. Вообще, его не должно быть на поверхности. Но перед тем, как самому проверить свечи зажигания, очищаем их от всей накопившейся грязи. Первый признак неисправности – это большой зазор между электродами. Для его определения вам нужен специальный измерительный щуп. Таким же измеряют зазоры в клапанах на карбюраторных автомобилях. Купить такой щуп можно на любом авторынке.

как проверить свечи зажигания на исправность Нормальный зазор в свечах – от 1 до 1,13 миллиметра. Если это значение не соответствует вашим данным, не спешите выбрасывать свечи. Исправить зазор можно своими руками. Для этого нужно постучать нижней частью (где электрод) элемента о металлический предмет. Это может быть наковальня либо часть двигателя, например, клапанная крышка (если она металлическая). Легкими ударами вы меняете зазор. Если переборщили, исправить его можно при помощи минусовой отвертки или ножа. В результате расстояние до электрода должно быть около миллиметра.

Как проверить свечи зажигания мультиметром самому

Лучше произвести проверку элементов при помощи специального тестера.

как проверить новые свечи зажигания самому Благодаря мультиметру, можно проверить любую электрическую цепь в автомобиле. Свечи не являются исключением. Тестер проверяет их на наличие внутри короткого замыкания. Кстати, им можно диагностировать и новые элементы. Как проверить новые свечи зажигания самому? Диагностика старых не отличается от проверки новых. Для этого необходимо накинуть провода от мультиметра к свече зажигания. Один шнур соединяется со входом, другой – с выходом (цоколь). В результате должна быть искра между контактами. Если ее нет, свеча неисправна – имеется короткое замыкание.

Диагностика при помощи «пистолета»

Выглядит данный прибор следующим образом.

как проверить свечи зажигания самому на инжектореЭто, можно сказать, дедовский способ диагностики. Как проверить иридиевые свечи зажигания самому таким методом? Для этого помещаем снятую деталь в специальный паз и надеваем на нее колпачок. Далее нажимаем на курок нашего пистолета и смотрим, появилась ли искра. Об этом нам отчетливо будет сигнализировать лампочка. Как видите, принцип диагностики очень простой. Купить такой пистолет можно за небольшие деньги в любом автомобильном магазине. Но перед тем, как проверить свечи зажигания на исправность таким способом, обратите внимание, что пистолет не дает 100-процентной гарантии на проверку. Он может «забраковать» вполне исправную деталь. Все дело в том, что давление, создаваемое в пистолете, на порядок ниже, чем то, что выдает сам двигатель автомобиля.

Диагностика без приборов

Как самому проверить свечи зажигания при отсутствии нужных приборов-тестеров? Сделать это под силу каждому. Есть проверенный способ. Но вам нужен помощник. Для этого выкручиваем свечу и надеваем на нее обратно высоковольтный провод. Помощник крутит стартер. В это время одну часть свечи направляем на массу – прислоняем к любой металлической части двигателя. Важно, чтобы на ней не было краски, иначе контакта не произойдет. Искра должна быть голубого цвета.

как самому проверить свечи зажигания Если она отсутствует или красного оттенка, значит, деталь неисправна. В таком случае поможет только замена.

Можно ли почистить?

Если на электроде и цоколе имеется характерный нагар - это признак неисправности двигателя. Если просто почистить свечу и поставить ее обратно, нагар снова возобновится. Цвет отложений может свидетельствовать о многом. Это неправильно приготовленная смесь, наличие масла в камере сгорания и т.д. Кстати, смазка попадает в цилиндр из-за имеющихся задиров или изношенного маслосъемного кольца. Обратите на это внимание.

подробная инструкция как самому проверить свечиА что касается очистки, сделать это можно при помощи ацетона или других химических средств. Подойдут моющие вещества наподобие «Силит-Бенг» или «Фэйри». Автомобилисты применяют и уксусную кислоту. Но самый лучший способ очистки – пескоструйная обработка. Но ее можно сделать только при наличии дорогостоящего аппарата. Также при очистке обратите внимание на ресурс свечей. Если они не менялись более 60 тысяч километров, целесообразным решением будет их замена. Кстати, старые свечи имеют следы эрозии. Это может быть также из-за использования низкооктанового бензина. Если имеется золотой налет, скорее всего, в камеру попало масло. Смотрите исправность маслосъемных колпачков.

Заключение

Итак, мы выяснили, как самому проверить свечи зажигания с приборами и без них. Как видите, никакого стенда для этого не нужно. В заключение хотелось бы отметить следующее. Исправная работа свечей – это залог отличной работы двигателя. Любое нарушение в подаче искры – и двигатель начинает троить. Ездить с такой неисправностью крайне не рекомендуется. Стоят свечи недорого, а ущерб, который может нанести «хромой» двигатель, измеряется сотнями долларов. Опытные автомобилисты возят комплект свечей в багажнике, чтобы в случае неисправности вовремя произвести их замену.

www.syl.ru

Подробная инструкция, как самому проверить свечи зажигания своими руками

Как известно, работоспособность свечей зажигания (СЗ) играет одну из ключевых ролей в функциональности силового агрегата авто – двигателя. Выход из строя этих элементов влечет за собой определенные проблемы, о которых любой автолюбитель должен знать. Как самому в домашних условиях проверить свечи зажигания мотора и как выявить неисправность – читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Как определить неисправности?

Тестер для диагностики СЗТестер для диагностики СЗТестер для диагностики СЗ

Выявить своими силами работоспособность СЗ не так сложно – это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.

Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:

  1. В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
  2. Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
  3. Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
  4. Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
  5. Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
  6. Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
  7. Еще один, не менее важный признак – наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
  8. Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
  9. Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.
Две СЗ – с налетом и без него

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить – не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Демонтаж СЗ перед диагностикойДемонтаж СЗ перед диагностикойДемонтаж СЗ перед диагностикой

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп – прибор для регулировки зазора – настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки – он называется тестер либо мультиметр. Нужно отметить, что тестер – это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр – это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп – на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео – Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

  1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
  2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
  3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео – Наиль Порошин).

Самостоятельная чистка СЗ

Процедура очистки СЗ представляет собой достаточно важный вопрос для любого автолюбителя. Необходимо понимать, что во время самостоятельной очистки свечи необходимо быть наиболее осторожным и внимательным, в противном случае вы можете просто испортить СЗ.

Чтобы сделать очистку, можно воспользоваться несколькими методами, подробное описание каждого из них приведено ниже:

  1. Процедура ручной очистки является наиболее популярным способом, поскольку для его выполнения не нужны дополнительные приборы. В ходе ручной очистки нужно быть аккуратным. Поскольку неосторожные действия могут привести к повреждению электрода. Для чистки нельзя использовать острые предметы. Для этого можно использовать жесткую металлическую или зубную щетку, также подойдет мелкозернистая наждачная бумага.
  2. В некоторых случаях для очистки можно применять песок, кстати, этот вариант является одним из наиболее эффективных. Вам потребуется емкость с песком и дрель. В дрель устанавливается свеча, которая концом с электродом помещается в песок, после чего дрель запускается на небольших оборотах.
  3. Использование пескоструйной машинки – такой способ более актуален для специализированных станций. Для удаления отложений и нагара применяется несколько видов песка, сам способ осуществляется с воздействием сжатого воздуха. Следует отметить, что данный метод является одним из наиболее эффективных.
  4. Вариант химической очистки также позволяет эффективно избавиться от отложений. Для этого может применяться несколько средств – уксус, ацетон, моющее средство Фейри. Также для этих целей можно использовать жидкость для прочистки карбюратора либо средство от ржавчины. Кроме того, некоторые автолюбители используют напиток кока-кола – как показывает практика, данный метод также является довольно эффективным.
  5. Для очистки можно использовать ацетон либо любое средство от ржавчины. Одно из этих средств необходимо нанести на поверхность, при этом слой должен составлять около 3 мм. Свечу необходимо подержать около 40 минут, после чего промыть ее обычной водой. Для очистки наконечника используйте деревянную палку или спичку.
  6. Использование силита. СЗ кладутся в банку, после чего емкость заливается силитом, а затем поддается напору горячей воды, в конечном итоге происходит химическая реакция. Затем нужно подождать час, после чего, применяя обычную зубную щетку, можно прочистить поверхность электрода.
  7. «Дедовский» способ очистки – с применением уксуса. Свечка помещается в емкость с уксусом на один час. Далее, в раствор необходимо добавить несколько капель электролита, после чего СЗ очищается, для этого можно применять зубочистку. Более подробно об очистке и способах определения причины появления нагара сказано в этой статье.

Специалисты не советуют проверять работу свечей методом снимания колпачков на работающем двигателе. Во-первых, может ударить током, а, во-вторых, можете спалить катушку или коммутатор.

Загрузка ...Загрузка ... Загрузка ...

Видео «Самодельное устройство для диагностики СЗ»

Как самодельный прибор для проверки свечей зажигания позволяет произвести диагностику – смотрите на видео ниже (автор видео – Olegsh).

avtozam.com

Как самому проверить свечи зажигания различными способами

Диагностика и ремонт5 ноября 2016

Непосредственно перед снятием свечей для проверки посмотрите на направленные к ним контакты. Должны присутствовать отметки о принадлежности каждого провода к определенному цилиндру, чтобы при демонтаже сразу всех свечей их не перепутать. Если никаких особых пометок на высоковольтных проводах найти не получается, сами нанесите их цветным маркером или изолентой, либо проверяйте свечи по очереди, не выворачивая сразу все.

Перед демонтажем также не забудьте тщательно очистить поверхность вокруг детали, чтобы грязь не смогла попасть после снятия расходника в цилиндры мотора. С этой же целью вместо демонтированного элемента установите заглушку, например, неиспользуемую свечу. Далее расскажем, как проверить свечи зажигания в домашних условиях или гараже.

Самостоятельная проверка свечей

Проверка тестированием на искру (проверка на массу)

Прохожий способ, правда, с применением специальной аппаратуры, используется на СТО. В идеале проверка должна проводиться на стенде, но в «полевых условиях» можно обойтись и без него - понадобится только щуп:

  1. Отверните свечу, отрегулируйте щупом расстояние между электродами (должно быть 0.7 мм) подгибанием бокового. Зачастую при длительной эксплуатации происходит подгорание электродов, что приводит к увеличению зазора и потере мощности.
  2. Подключите свечу к одному из высоковольтных проводов и вплотную поднесите к двигателю до контакта с массой.
  3. Попросите помощника повернуть ключ зажигания и покрутить стартером.
  4. Сами же в это время понаблюдайте за искрой. Если возникает искра яркого голубого оттенка, то проверяемое устройство исправно. При наличии красной искры свеча, возможно, требует чистки или же она неисправна. При полном отсутствии искры элемент абсолютно точно неисправен и нуждается в замене.

Проверка свечей на искру

Подобную проверку в целях безопасности рекомендуется проводить в диэлектрических перчатках. Отметим также, что хорошая искра при данном способе проверки не гарантирует исправности свечи, т. к. в реальных условиях она работает под давлением до 60 атм.

Этот способ проверки затруднительно провести на некоторых современных моторах, так как длина высоковольтного провода в них может не позволить дотянуться его концом до неизолированного участка двигателя. В этом случае придется демонтировать некоторые элементы в моторном отсеке.

Проверка при помощи самодельного пьезотестера

Опишем, как самому проверить свечи зажигания при помощи пьезоэлемента от зажигалки. Данный блок нужно извлечь и удлинить существующий короткий провод примерно на 15 см. Для испытания свечи:

  1. Конец провода подсоедините к контакту в верхней части, а сам блок металлическим концом прижмите к корпусу свечи.
  2. Нажмите на кнопку на пьезоэлектрическом блоке. Отсутствие искры говорит о неисправности тестируемого устройства и необходимости замены.

По тому же принципу работает и способ тестирования при помощи специального пистолета, который можно приобрести во многих автомагазинах. Тестируемый элемент нужно вставить в приспособленное для этого отверстие в пистолете и проконтролировать наличие или отсутствие искры. В последнем случае свеча точно неисправна, но наличие искры в свою очередь не будет говорить о ее работоспособности, так как при высоком рабочем давлении она может и не функционировать должным образом.

Самый простой способ проверки

Следует упомянуть также, как самому проверить свечи зажигания без дополнительных инструментов. Иногда достаточно просто отыскать неработающие свечи в «полевых условиях» на работающем моторе, последовательно отсоединяя провода от каждой них. При этом нужно внимательно прислушиваться к звуку двигателя - если он не изменится после отключения свечи, то последняя является неисправной.

Проверка свечей поочерёдным отсоеденением

Представленный способ хоть и предельно прост, но может быть опасен - работать придется с током высокого напряжения, поэтому соблюдайте осторожность. Кроме того, определить испорченное устройство так удается далеко не всегда.

Обращайте внимание на состояние электродов

Выявить свечу зажигания, вызывающую «троение» мотора и другие сопутствующие проблемы, можно и визуально по состоянию электродов, поэтому проверка свечей зажигания своими руками должна сопровождаться их внешним осмотром:

  1. Небольшой светло-коричневый налет говорит о хорошем состоянии устройства и правильной работе мотора.
  2. Белесый налет свидетельствует о перекаливании. Такие свечи нужно сразу отбраковывать.
  3. Черные отложения могут говорить о перенасыщении топливной смеси. Нагар можно попытаться отчистить, например, мелкой наждачной бумагой. Перед сменой комплекта свеч зажигания нужно принять меры для восстановления нормальной работы двигателя.

Отложения чёрного цвета на свечах

Визуальную проверку нужно проводить после поездки. Если просто прогреть мотор на холостом ходу, то отложений на электродах будет гораздо больше, так как свеча не может в таком режиме работы мотора самоочищаться от продуктов сгорания.

Отметим, что обычные электроды редко «ходят» более 35 тыс. км без проблем. Если вы отъездили на одном комплекте уже не один десяток тысяч километров, не тратьте время на выявление вышедшей из строя свечи.

Лучше заменить все сразу, тем более что стоимость расходников совсем невелика по сравнению с затратами на переборку двигателя, чем непременно придется заниматься, если ездить с неисправными свечами. Например, эксплуатация автомобиля с полувыгоревшими электродами может привести к появлению калильного зажигания - режима работы с неуправляемым самовоспламенением топливовоздушной смеси, очень опасного для «здоровья» мотора.

autochainik.ru
