Проточка тормозных дисков своими руками: Как проточить тормозной барабан своими руками?

Содержание

Как проточить тормозной барабан своими руками?

Диагностика и ремонт25 апреля 2020

Владельцу легкового автомобиля, ремонтирующему технику, необходимо знать, как проточить тормозной барабан своими руками. Процедура позволяет удалить буртик, образовавшийся в результате абразивного износа детали. При проведении работ учитывается максимально допустимый диаметр элемента.

Что такое тормозной барабан, и для чего он предназначен?

Чугунный или алюминиевый барабан, установленный на ступице, является частью тормозной системы. Колодки прижимаются к внутренней поверхности детали гидравлическим цилиндром или тросом (второй способ используется на стоянке). Барабанные задние механизмы используются на многих машинах ВАЗа, а также на грузовиках.

Строение и классификация

Основные типы деталей:

  1. Чугунный элемент с обработанной в заводских условиях внутренней поверхностью.
  2. Алюминиевая деталь с чугунным кольцом, к которому прижимаются накладки.

На внешней поверхности элемента выполнены ребра, улучшающие охлаждение барабана. Предусмотрены отверстия для болтов крепления колеса и центральный канал для ступицы. Деталь удерживается с помощью винтов, на части элементов имеются отверстия для регулировки положения колодок. Некоторые владельцы машин покрывают внешнюю поверхность барабана яркой краской (элементом тюнинга).

Замена или расточка

Механическая обработка внутренней поверхности позволяет устранить неравномерный износ или сточить бурт, образовавшийся на кромке детали. При расточке учитывается максимально допустимый диаметр, при превышении которого нарушается нормальная работа гидравлических цилиндров. При чрезмерном износе или повреждении детали необходимо поменять элемент.

Что такое проточка тормозных дисков и барабанов?

Проточка элементов тормозной системы позволяет выровнять рабочую поверхность деталей. При механической обработке удаляются шероховатости, что увеличивает срок эксплуатации фрикционных накладок. В кустарных условиях работы выполняются напильником, в сервисном центре используются металлорежущий станок и фасонные резцы.

Когда требуется процедура?

Ревизия механизмов и проточка требуются при:

  • появлении вибраций во время торможения, передающихся на педали и рулевое колесо;
  • возникновении посторонних шумов;
  • обнаружении неравномерной работы механизмов;
  • увеличении тормозного пути.

Пошаговая инструкция своими руками

Для выполнения работ на машинах с передними ведущими колесами в гаражных условиях необходимо:

  1. Установить автомобиль на домкраты и снять колеса с 1 борта.
  2. Снять барабан, а затем закрепить деталь на передней ступице штатными колесными болтами или гайками.
  3. Завести двигатель и включить 2-ую или 3-ю передачу.
  4. Произвести обработку внутренней поверхности барабана напильником, абразивным бруском и наждачной бумагой.
  5. Установить детали на штатные места и проверить работоспособность тормозной системы.

Проведение диагностики тормозной системы

При тестировании в гаражных условиях необходимо:

  1. Проверить уровень и убедиться в отсутствии течи жидкости из бачка, металлических и резиновых трубок.
  2. Нажать на педаль тормоза при выключенном моторе. На исправной системе свободный ход отсутствует. Если педаль продавливается, то необходимо проверить состояние главного тормозного цилиндра и удалить из системы воздух.
  3. Нажать на педаль и запустить двигатель. Шипение вакуумного усилителя не допускается.
  4. Выехать на прямолинейный участок, разогнать машину до 60 км/ч, а затем резко нажать на педаль. Увод автомобиля в сторону недопустим.

Полная диагностика тормозной системы проводится на специальном стенде. В ходе проверки определяются:

  • температура механизмов;
  • время срабатывания;
  • равномерность тормозного момента;
  • давление в гидравлическом или пневматическом контуре.

Правила проектирования участка по обслуживанию барабанных тормозных систем

Основные посты участка, обеспечивающего восстановление барабанных механизмов:

  • подъемник для снятия изношенных элементов и обратного монтажа изделий;
  • измерительный стенд и оборудование для механической обработки;
  • стол для очистки и восстановления колодок путем применения новых фрикционных накладок.

Для снятия узлов с большегрузных автомобилей используется специальный подъемник с такелажным оборудованием, барабан укладывается на тележку. Замер производится штангенциркулем по нескольким точкам. Для установки элемента в шпинделе расточного станка используется переходная втулка. Параллельно выполняется обслуживание накладок и механизмов корректировки зазора с заменой изношенных деталей.

Фрикционные накладки притираются вместе с барабаном, что увеличивает площадь контакта и обеспечивает нормальную работоспособность тормозов.

Определение неисправностей барабана

Основные признаки неисправности барабанного тормоза:

  • заклинивание колеса после отключения стояночного тормоза;
  • увод автомобиля в сторону или появление посторонних шумов при торможении;
  • повышение усилия на педали при одновременном падении эффективности тормозов;
  • чрезмерный нагрев поверхности механизма или увеличение свободного хода педали.

Когда проточка нежелательна?

Барабан не подлежит восстановлению в следующих случаях:

  1. При обнаружении на поверхности трещин или участков с цветами побежалости.
  2. При чрезмерном износе. Недостаточная прочность рабочей поверхности приводит к отрыву внешней части от центрального кольца.

Использование специального станка для проточки

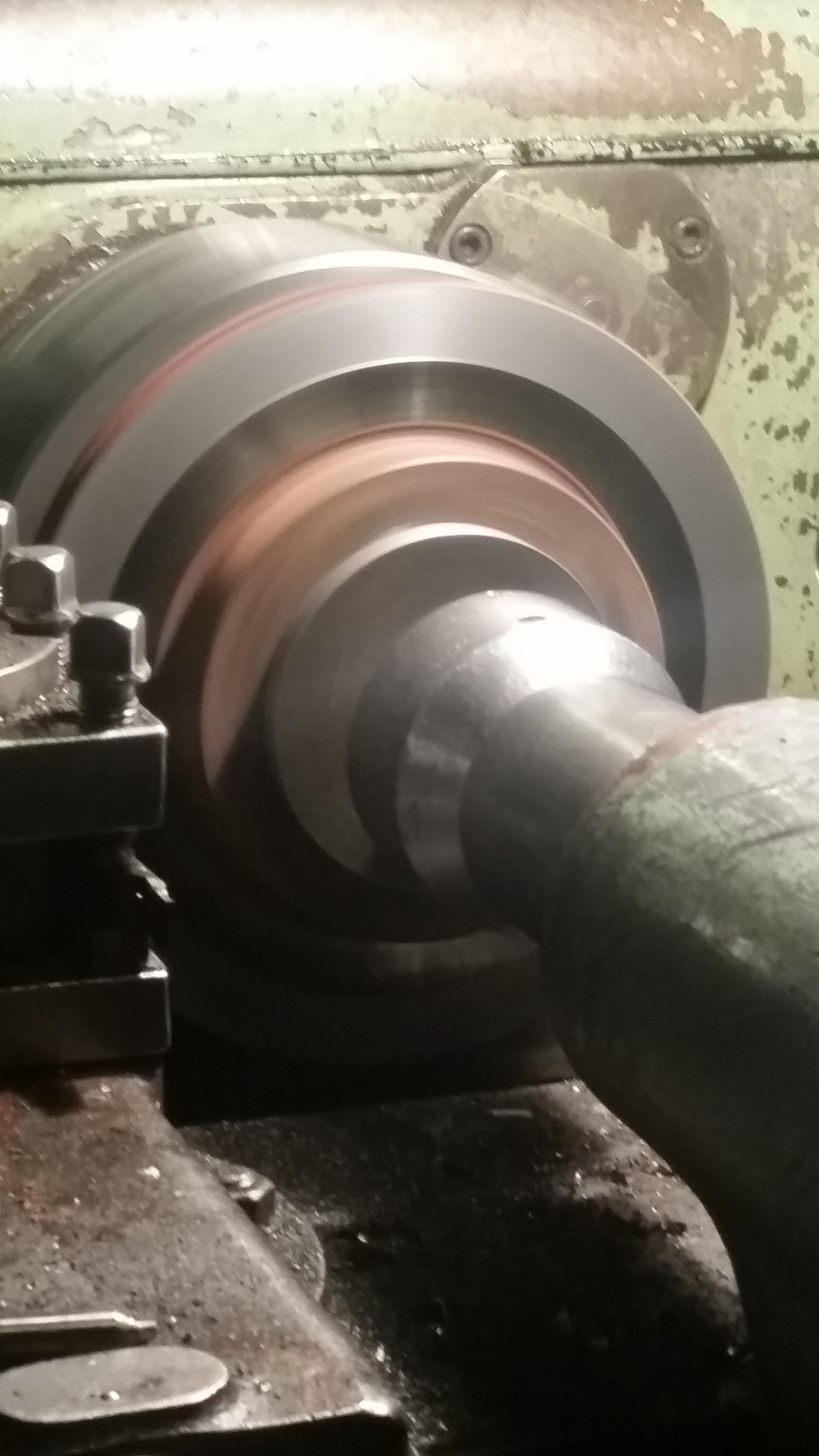

Для обработки деталей используется специальное оборудование или токарный станок. Предельный размер барабана зависит от расстояния между центром шпинделя и направляющими суппорта. Барабан устанавливается в патрон с помощью переходника, обеспечивающего центрирование детали. Подача и частота вращения определяются по таблицам. Толщина снимаемого слоя металла зависит от конструктивных особенностей тормозной системы машины.

Технология проточки тормозных дисков своими руками

Привет всем автомобилистам и просто автолюбителям! Сегодня у нас достаточно важная тема для обсуждения, поскольку на повестке проточка тормозных дисков своими руками.

Тормозные диски являются одним из ключевых элементов всей тормозной системы. Безопасность водителя, его пассажиров и других участников движения напрямую зависит от того, что произойдет после нажатия на педаль тормоза, прижмется ли колодка к диску и сумеет ли остановить движение транспортного средства.

Сегодня поговорим о том, как убрать выработку и можно ли своими руками, в домашних условиях, попытаться отремонтировать тормозной автомобильный диск. Во многом эти же рекомендации касаются и барабанов. Если у вас есть свое мнение на этот счет, жду ваши отзывы в комментариях.

Зачем проводится расточка

Можете называть процедуру расточкой, проточкой или шлифовкой. От этого суть никак не меняется.

Такие манипуляции считаются весьма эффективным методом, направленным на увеличение срока службы элемента тормозной системы. Параллельно повышается уровень безопасности при эксплуатации транспортного средства. Ведь вне зависимости от скорости движения и стиля вождения, даже у самых аккуратных и медленных водителей тормоза подвергаются постепенному износу, выработку и пр.

В итоге появляются бороздки, неровности и прочие нежелательные деформации.

Чтобы избавиться от них, и вернуть диску прежнюю эффективность, делается проточка. Избежать резких торможений, воздействия влаги, перегрева и появления коррозии практически невозможно.

Ошибочно считать, что редкое использование авто продлевает срок службы узлу. Напротив, чем больше машина стоит, тем быстрее образуется ржавчина, тормоза закисают и приходят в негодность.

Если на тормозах имеется выработка, неровности, бороздки и шероховатости, это негативно сказывается на зеркале диска. Также продукты выработки начинает активнее разрушать элемент. Не делая проточку и не меняя тормоза, вы рискуете в один момент оказаться попросту без них. В итоге машина не сможет затормозить. Про возможные последствия утраты тормозного узла говорить вряд ли стоит.

Потому в ход идет специальное приспособление, используется профессиональное оборудование и самодельный станок. Некоторые затачивают диски с помощью старых колодок, болгаркой и простыми абразивными дисками.

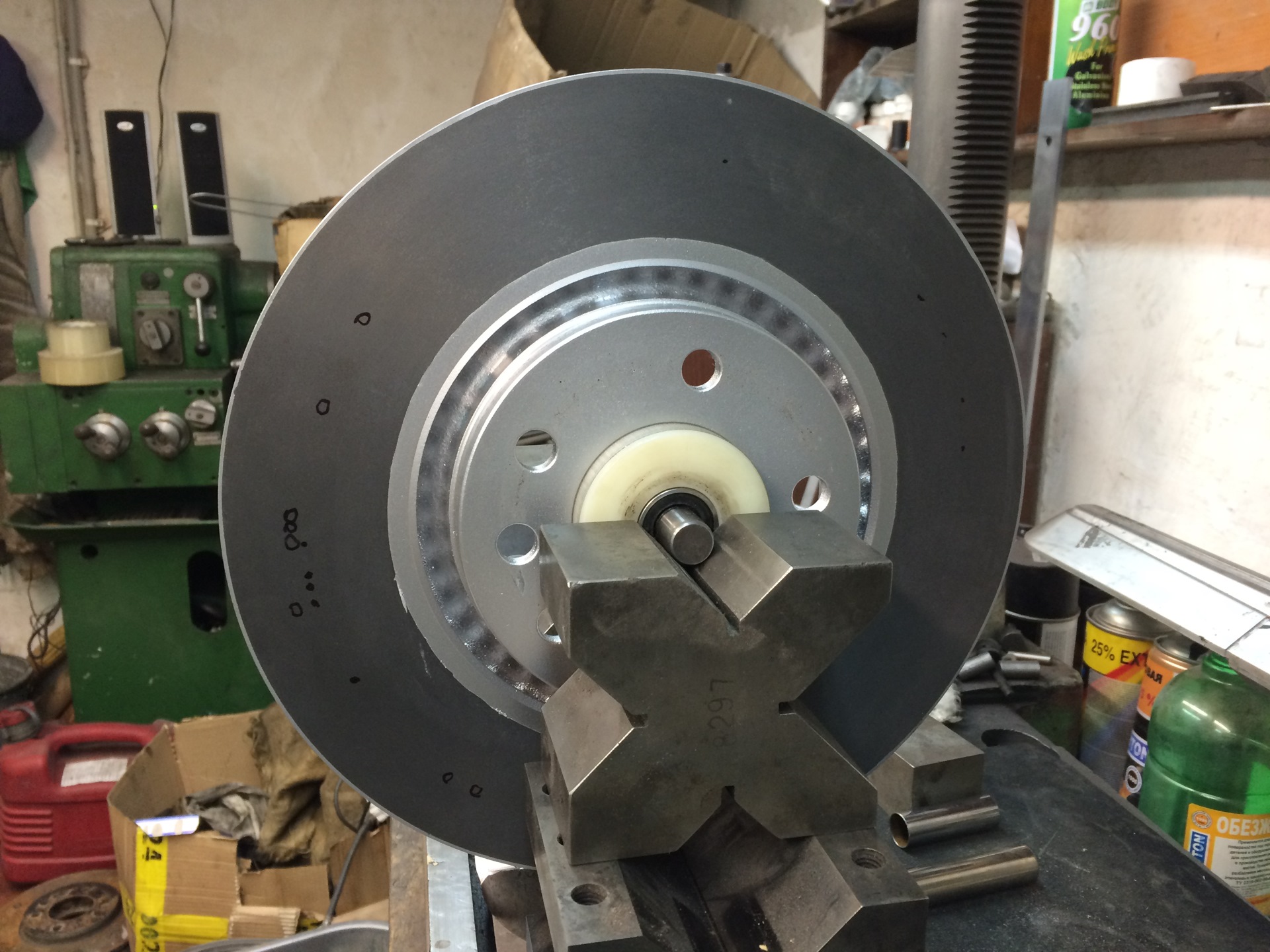

Другие проделывают манипуляции на токарном станке, отчего идет рябь.

Что такое проточка

Не все автомобилисты знают, когда можно обойтись обычной шлифовкой или проточкой, а в каких ситуациях лучше провести замену тормозных колодок или самих дисков.

Есть множество причин, из-за которых на поверхностях тормозных автомобильных дисков появляются бороздки, а по краям, где прилегает колодка к диску, образуются так называемые буртики. Но на этом вопросе детально останавливаться не буду. Если захотите, напишу отдельный материал, в котором подробно опишу причины износа тормозного узла, последствия и решения возникающих проблем. Пока же продолжим изучать актуальную тему.

Технология проточки подразумевает снятие поверхностных дефектов с рабочих поверхностей автомобильных тормозных дисков.

При этом у каждого диска есть свои ограничения по минимальному слоя рабочей поверхности, при котором узел сохраняет свою эффективность. Узнать этот показатель можно из руководства по эксплуатации, если стоят заводские тормоза, либо в описании запчасти, которую вы устанавливали на свой автомобиль.

Бывалые автомобилисты и специалисты советуют одновременно с проточкой или расточкой тормозных дисков менять колодки. Это актуально в ситуациях, когда причина износа кроется именно в наличии дефектов на тормозных колодках. А когда бюджет достаточно обширный на ремонтно-восстановительные работы, зачастую лучше сразу купить комплект новых дисков, а не пытаться восстановить старые.

Особенно замена предпочтительнее расточки, если вы проводите шлифовку своими руками, не имея в распоряжении специальный стенд, профессиональный станок и соответствующие навыки. Причем совершенно неважно, какой автомобиль вы ремонтируете, старенькую Газель, ВАЗ или новую иномарку.

Варианты самостоятельной проточки

Поскольку цена на услуги по профессиональной проточке многих пугает, некоторые автомобилисты задумываются относительно самостоятельного проведения подобной процедуры.

Настоятельно не советую браться за такую работу, если у вас нет навыков, опыта и специального оборудования. Подобная шлифовка точно не избавит от биения диска, и послужит временной мерой. Часто в видео инструкциях, а также в описаниях самостоятельной проточки, публикуемых на том же сайте Драйв, в ход идет болгарка, шлифовальные круги, наждачка и прочие подручные абразивы.

Эффект достигается незначительный, и только на некоторое время восстанавливает поверхность тормозного диска. Потому предпочтительнее отдать узел в руки профессионалов. В автосервисах есть специальный стенд, позволяющий без снятия провести обработку изделия.

При этом можно выделить 2 способа, которые все же можно использовать в гаражных условиях, пытаясь своими руками вернуть работоспособность тормозного узла на прежний уровень.

Напильник или болгарка

Сразу скажу, что представленный способ подходит только под автомобили ВАЗ, отечественные машины и старенькие иномарки. Интересно, что АвтоВАЗ даже в инструкциях по эксплуатации описывает, как автовладелец может сам с помощью напильника убрать буртики.

Есть усовершенствованный способ избавления от буртиков. Выглядит процедура так:

  • Сначала поднимается автомобиль и снимается необходимое колесо, за которым находится проблемный элемент;
  • Затем запускается двигатель машины;
  • Включается 5 передача;
  • Для удаления буртика можно взять напильник, либо же крупнозернистый диск для болгарки;
  • Прикладывая небольшое усилие инструментом к диску, за счет вращения колеса делается проточка;
  • После обработки диск обезжиривается.

Как вы поняли, здесь нужен помощник, чтобы один человек точил диск, а второй нажимал на педаль газа для обеспечения вращения ступицы колеса.

Важно быть предельно внимательным. Ни в коем случае не применяйте такой метод на иномарках, даже если это подержанный автомобиль, и на и новых авто.

Шлифовка без снятия станком

Если и делать проточку самостоятельно, то только этим методом. Поскольку никто в свой гараж не станет покупать дорогостоящее специализированное оборудование, большинство обходятся обычным токарным станком.

Смотрите также

Гидрофобное покрытие кузова для автомобиля: как сделать своими руками

Но современные технологии позволяют получить специальный станок для проточки за сравнительно небольшие деньги. Это агрегат высокого уровня, способный частично заменить профессиональные установки для проточки.

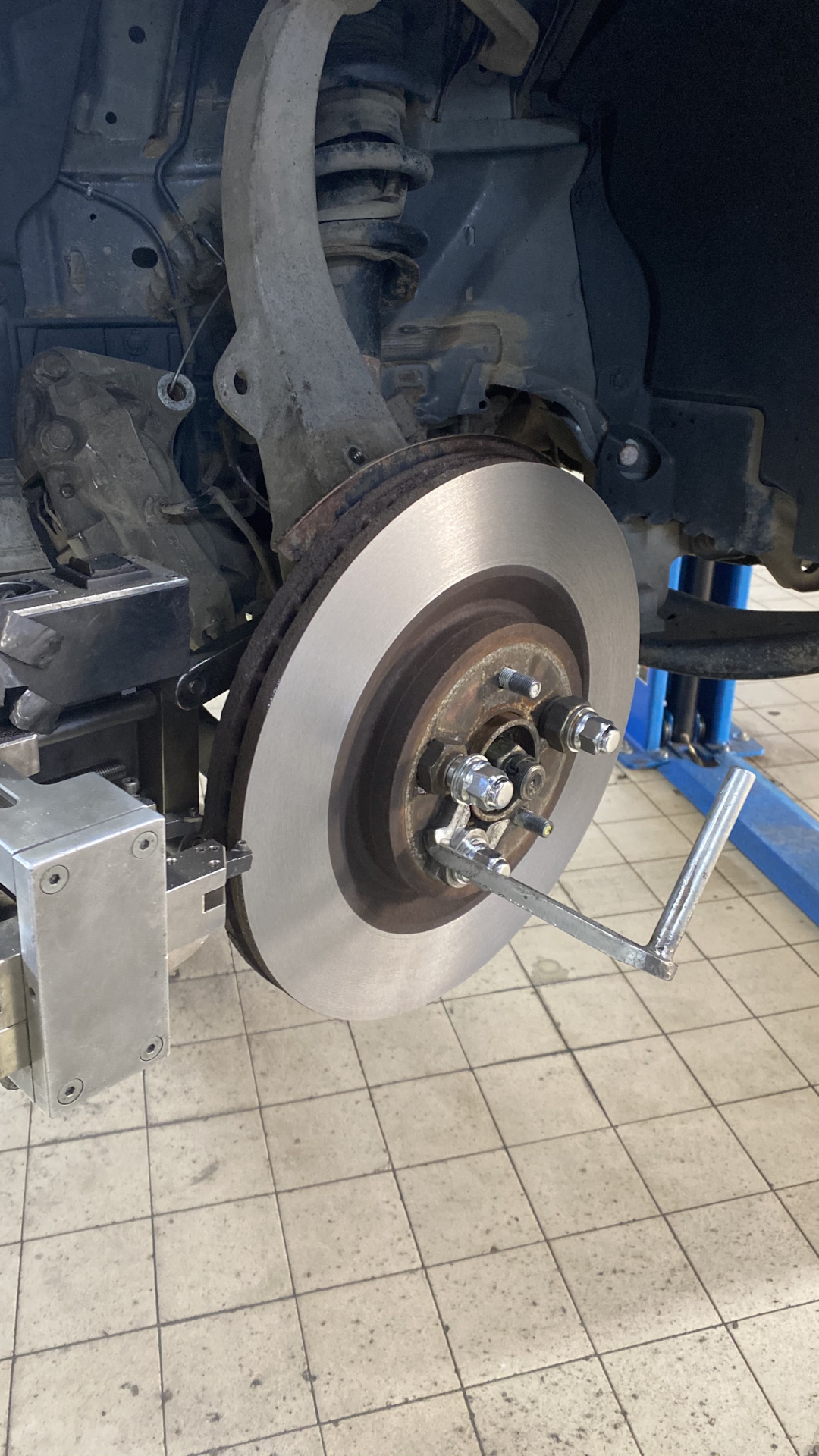

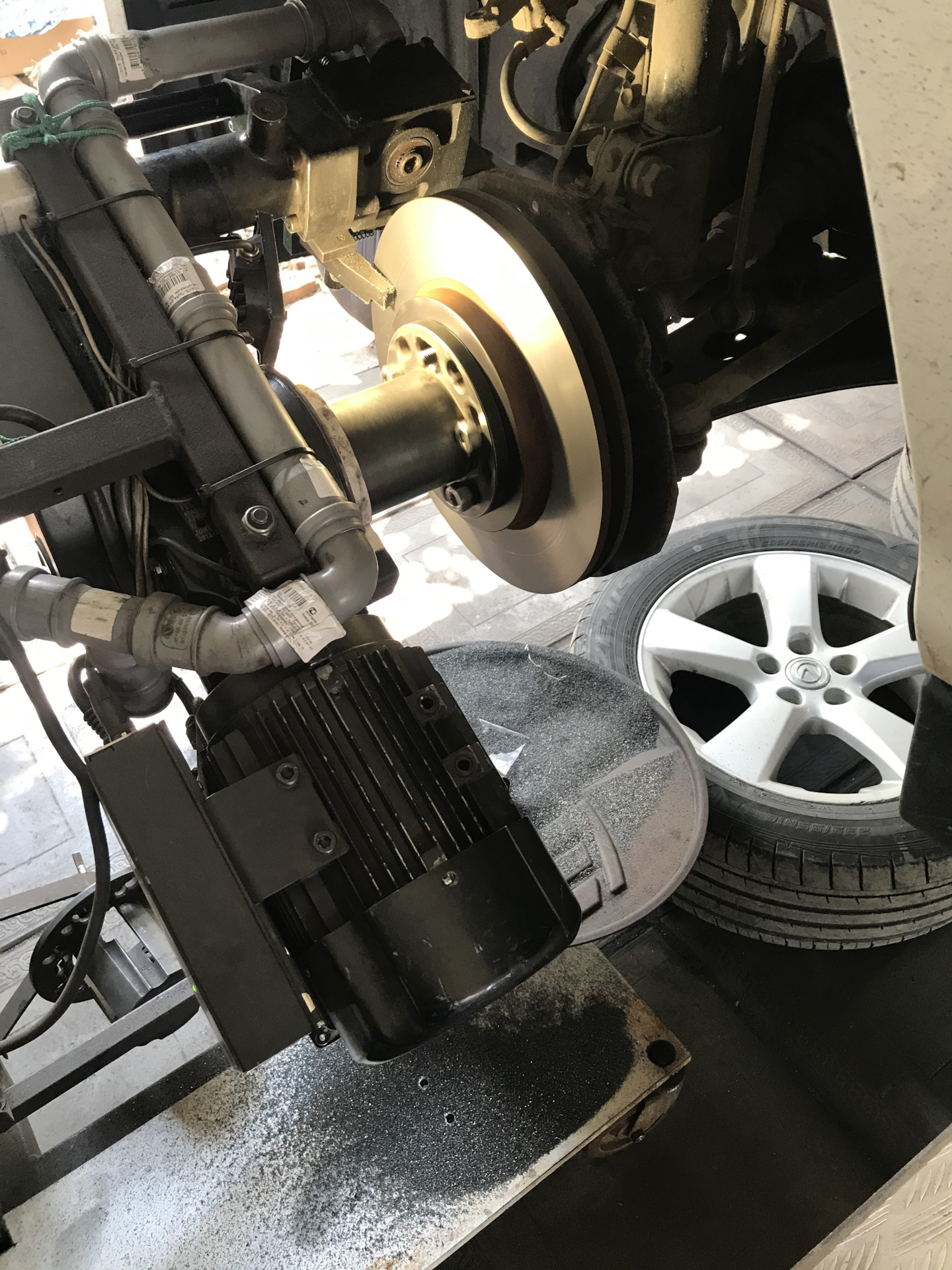

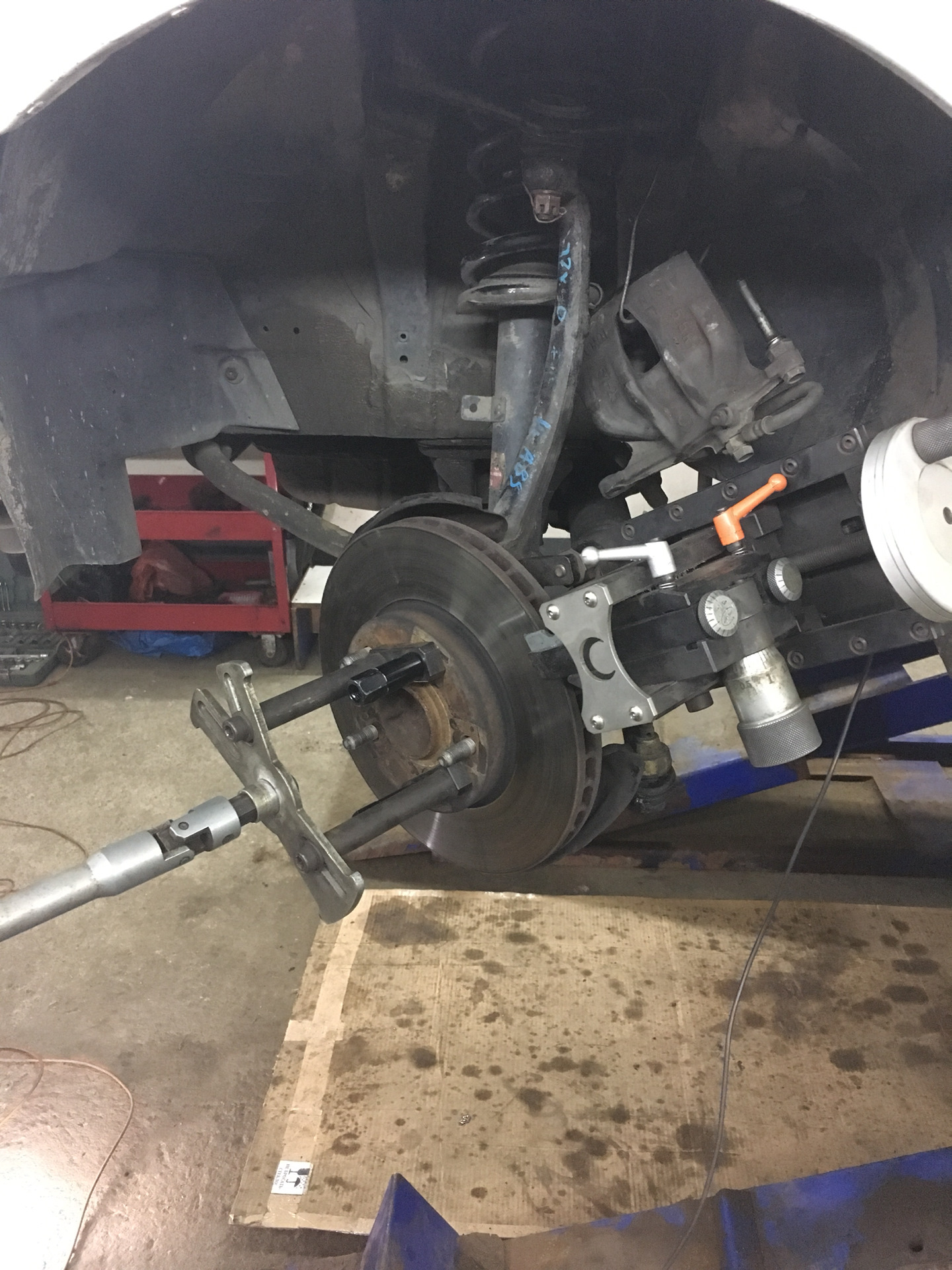

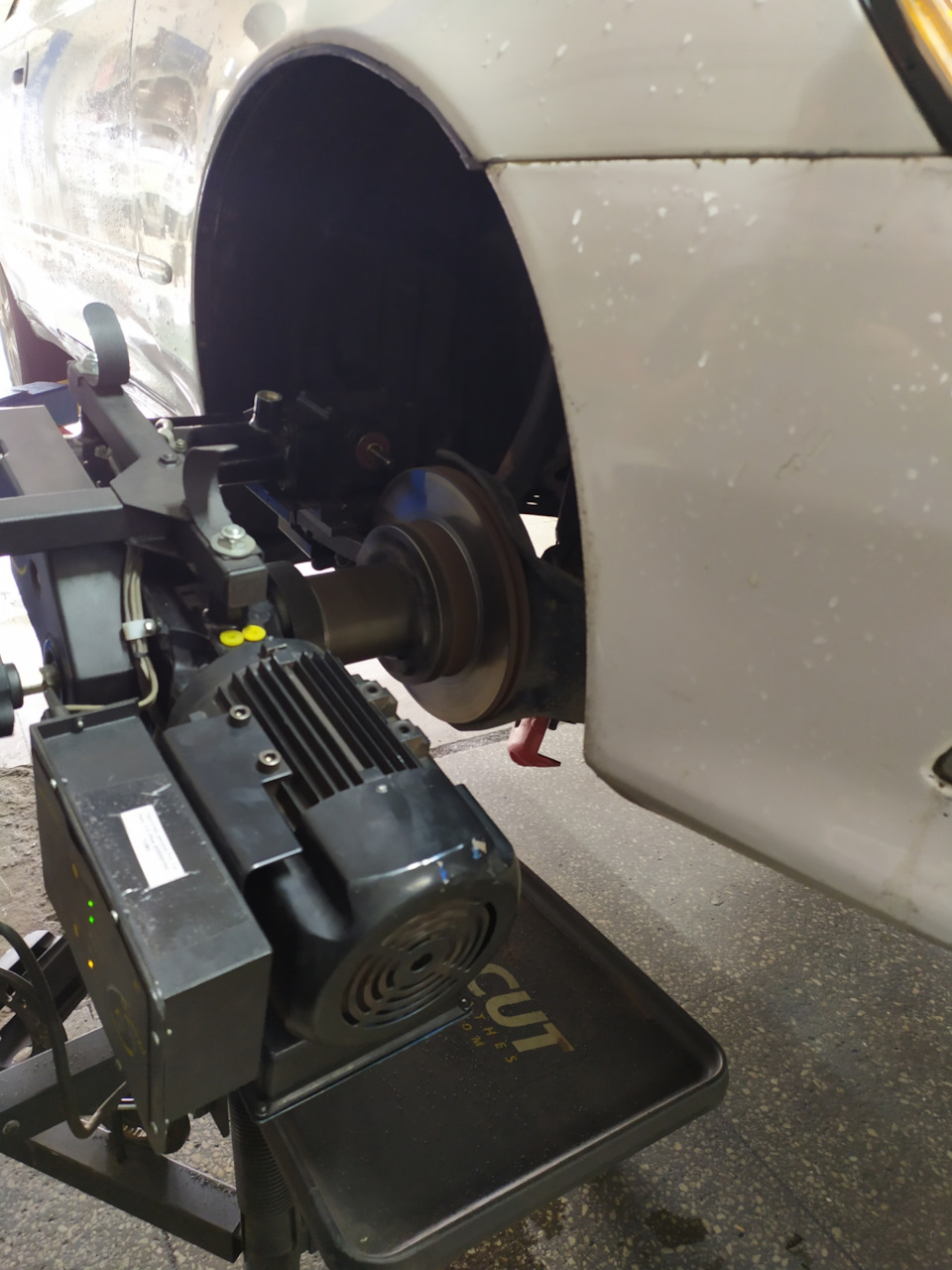

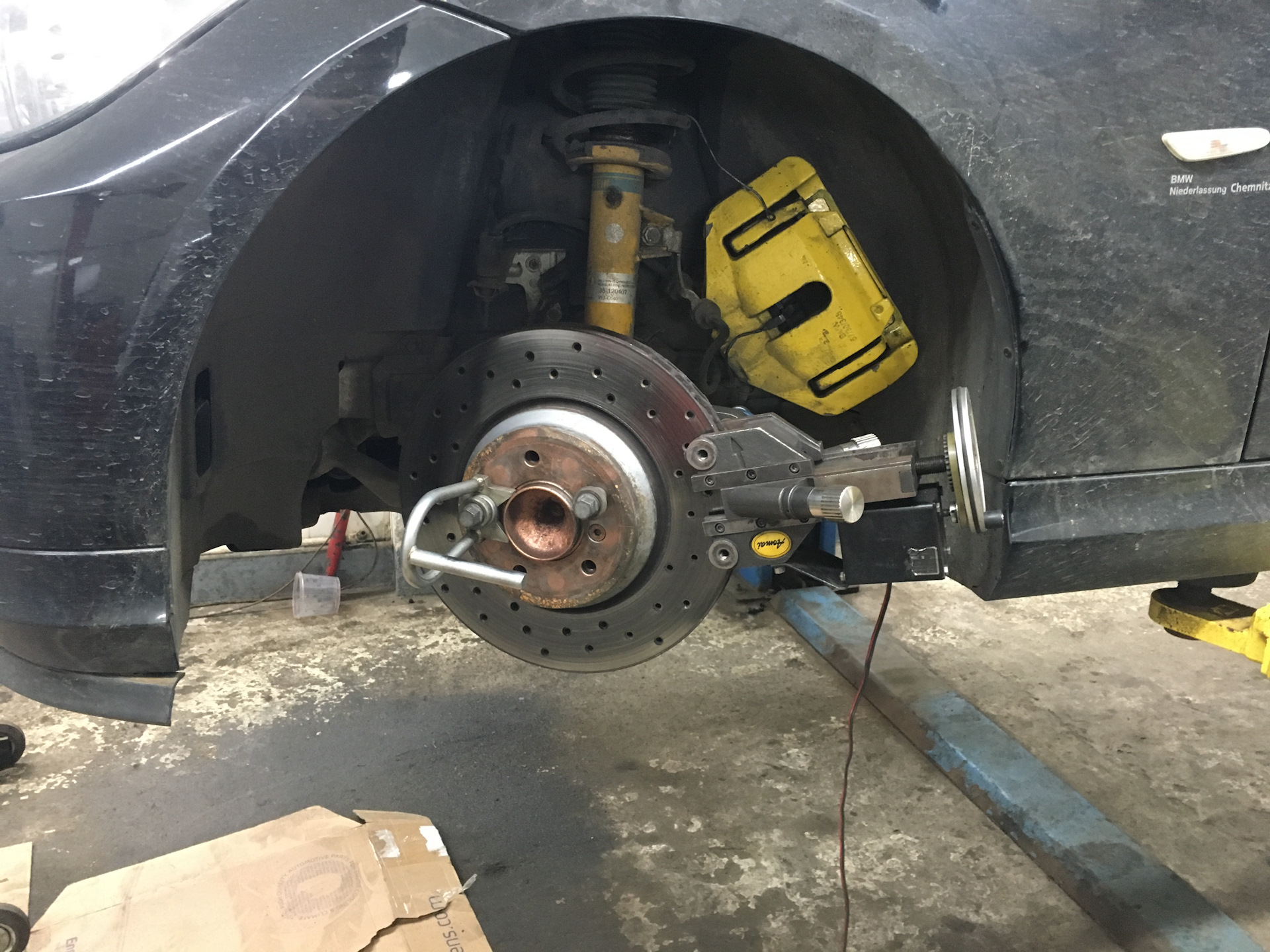

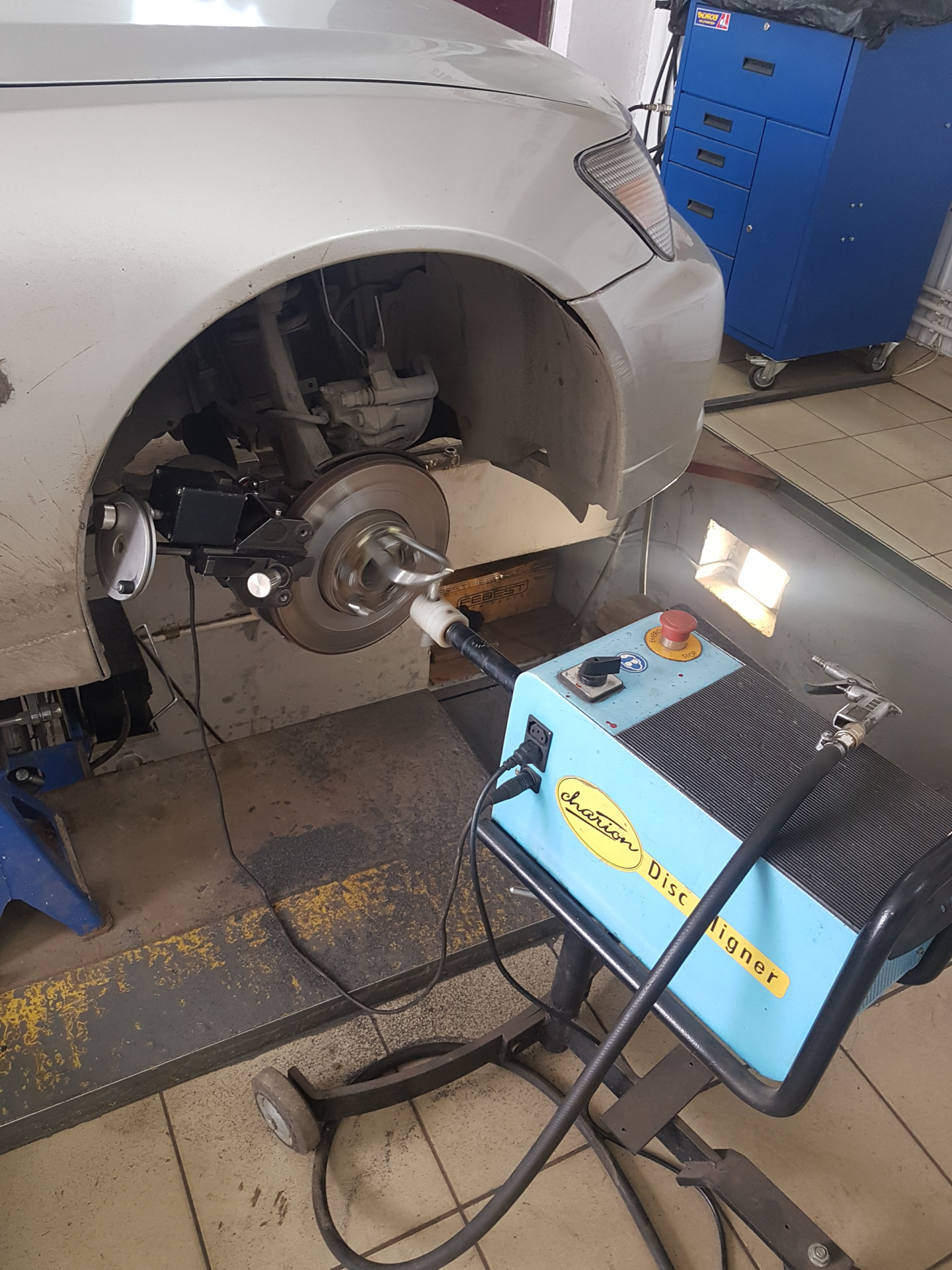

Проточка с помощью специального станка выполняется без снятия самого диска. Устройство, оснащенное электродвигателем, крепится на диске, и с обеих сторон агрегата имеются резцы. Тем самым удается избавиться даже от биения в гаражных условиях. Подробнее об использовании станка нужно читать в руководстве к конкретной модели.

Сначала проводится настройка стенда и его адаптация под параметры диска. Затем буквально за 5 минут девайс сам восстанавливает элемент тормозной системы, снимая необходимый слой.

А поскольку мы заговорили о тормозной системе, не лишним будет разобраться в работе соседа тормоза в виде сцепления.

Что вы думаете насчет самостоятельной проточки? Стоит ли этим заниматься своими руками, или лучше отдать диски в автосервис, где есть программируемое, автоматизированное профессиональное оборудование?

Спасибо, что вы с нами! Подписывайтесь, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Проточка тормозных дисков своими руками без снятия » АвтоНоватор

Доброго времени суток, уважаемые автомобилисты! Нет смысла повторяться, но всё же, прописные истины ежедневно встают у нас перед глазами, когда мы видим по ТВ очередной репортаж с места дорожно-транспортного происшествия. Наше здоровье и жизнь, в большинстве случаев, зависят от нас самих. Особенно остро этот факт ежедневно ощущают автомобилисты. Исправность всех систем автомобиля, наряду с навыками и соблюдением ПДД – один из основных факторов безопасности движения.

Когда требуется расточка тормозных дисков

Важность исправности тормозной системы автомобиля – является понятием по умолчанию, это даже не должно обсуждаться. Вот мы и рассмотрим злободневный вопрос – состояние, диагностика и ремонт тормозных дисков, как одной из составляющих тормозной системы авто.

Любой автомобиль снабжен технической документацией от производителя, где указаны все необходимые технико-эксплуатационные параметры, в том числе и по тормозной системе. Нас интересует плановая диагностика тормозов и временные рамки замены/ремонта тормозных дисков или замены тормозных колодок.

Средняя величина пробега для тормозных дисков определяется в 80-100 тыс. км., а для тормозных колодок 25-30 тыс.км. Эти цифры могут варьироваться в зависимости от марки и модели авто, типа тормозной системы.

Кроме того, важное влияние на состояние тормозных дисков оказывает стиль вождения в каждом отдельном случае. Если вы сторонник агрессивно-скоростного движения, то экстренные торможения приводят к тому, что сроки службы тормозов резко сокращаются, и на рекомендации производителя в данном случае, можно даже не смотреть.

Диагностируем тормозные диски

При определенных показателях в работе тормозов, когда заметно снижается их эффективность, существует два варианта решения вопроса улучшения качества тормозной системы: замена тормозных дисков либо проточка тормозных дисков.

Мы не станем торопиться покупать новые тормозные диски – удовольствие недешёвое, тем более, сегодня существует вполне доступный и недорогой сервис — проточка тормозных дисков без снятия.

Совсем недавно для того, чтобы проточить тормозные диски, нужен был токарный станок и демонтаж тормозной системы, то современное оборудование для проточки тормозных дисков позволяет ограничиваться лишь снятием колеса.

Не называя фирм-производителей, скажем так, любой современный стенд для проточки тормозных дисков, которым оборудованы автосервисы позволяет устранить все побочные явления интенсивной эксплуатации тормозов.

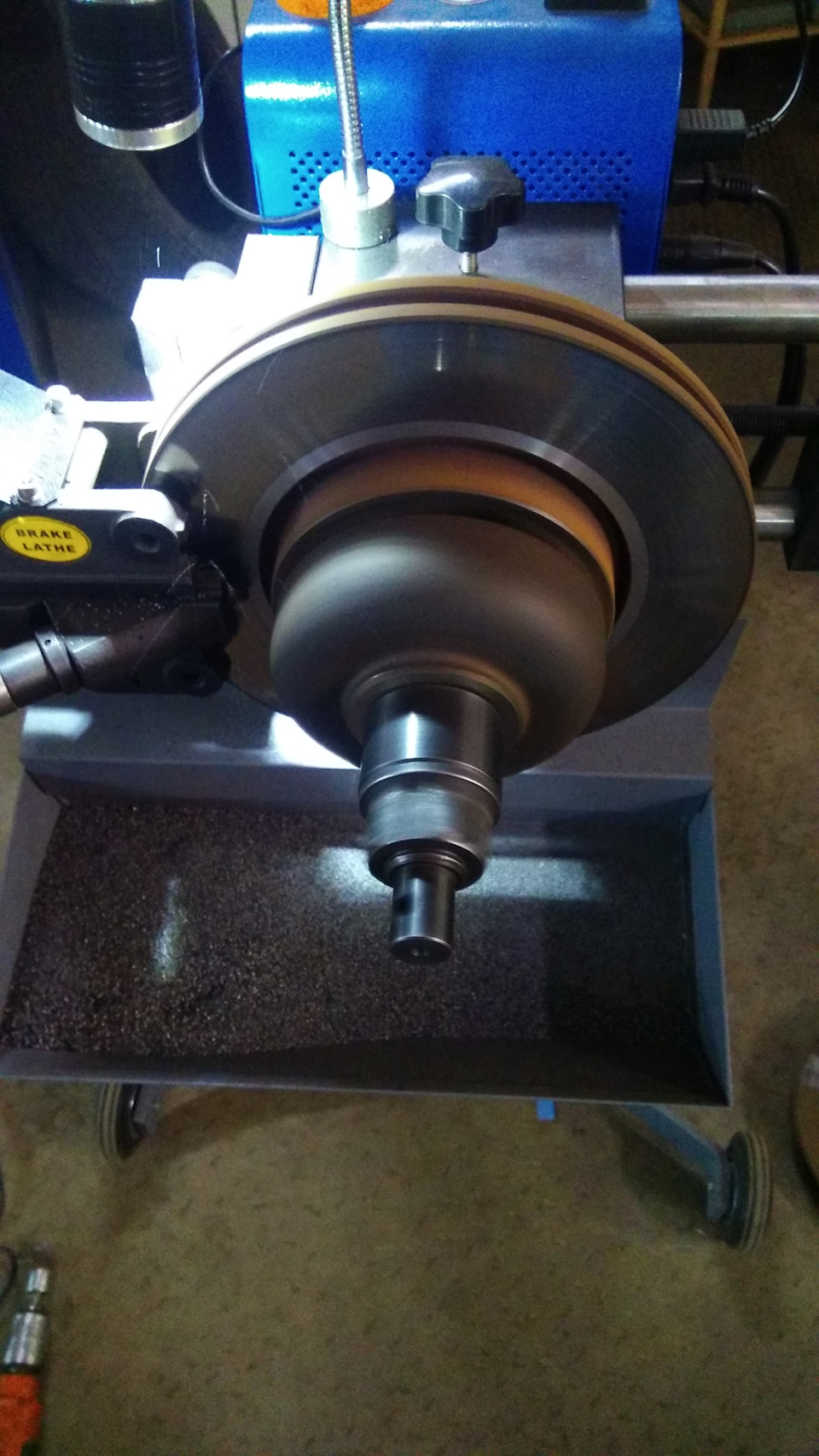

Станок для проточки тормозных дисков устраняет деформацию диска, убирает механические повреждения рабочей поверхности в виде углублений, канавок и т.д.

Следующим шагом, после проточки, является  шлифовка тормозных дисков. Для чего это необходимо? А чтобы сократить срок приработки новых тормозных колодок, которые рекомендуется устанавливать после процесса проточки тормозного диска.

Что нам даёт проточка тормозных дисков

  • устраняется биение тормозных дисков;
  • увеличивается срок службы, как дисков, так и тормозных колодок;
  • естественно, повышается эффективность тормозной системы;
  • важно, мы экономим средства, не снижая при этом степень своей безопасности.

Теперь, когда все положительные моменты расточки и шлифовки тормозных дисков выяснены, осталось определиться с местом, где проточить тормозные диски. Это как раз тот случай, где сэкономив на покупке, не нужно экономить на работе. Обращайтесь в сервис. Можно, конечно, провести расточку на токарном станке своими руками, но для этого вы должны быть классным мастером.

Удачи вам при ремонте тормозных дисков и безопасного движения.

Оцените статью: Поделитесь с друзьями!

Проточка тормозных дисков своими руками – как это осилить? + видео » АвтоНоватор

Довольно часто автомобилисты сталкиваются с проблемами в тормозной системе, иногда, чтобы их устранить, необходима проточка тормозных дисков, выполненная своими руками или же в специализированном центре. Но, прежде чем приступать к решению проблемы, стоит разобраться, что же собой представляет тормозной диск.

Расточка тормозных дисков без снятия – когда это становится необходимым?

Этот узел по праву можно назвать главным элементом дискового тормоза, к которому прикладываются все усилия исполнительного механизма. Как известно, основным принципом действия современных тормозных систем является трение, оно возникает между диском и колодкой и способствует замедлению вращения колес автомобиля и его полной остановке.

Тормозная система по ряду причин претерпевает значительные нагрузки, этому способствуют и далекое от идеала дорожное покрытие, и, конечно же, экстремальные ситуации, с которыми довольно часто автомобилист может столкнуться на дороге, неопытность водителя, повышенная влажность воздуха, способствующая возникновению коррозии, редкая эксплуатация транспортного средства и т.д.

Во время резкого торможения диски нагреваются до весьма высоких температур, возникает вибрация, и, как следствие, деталь изнашивается, и нарушается геометрия самого диска. Его поверхность становится неровной, и это может привести к быстрому выходу из строя даже новых тормозных колодок. Понять, что данный элемент тормозной системы уже не пригоден к эксплуатации, можно по следующим признакам:

  • возникает биение тормозной педали во время торможения;
  • во время движения появляется биение рулевого колеса.

Станок для расточки тормозных дисков и другие инструменты для работы

Поменять тормозные диски на новые – удовольствие не из дешевых, поэтому в некоторых случаях их можно восстановить и своими силами. Рассмотрим, как же осуществляется расточка тормозных дисков без снятия, и что для этого необходимо. Однако прежде чем приступать непосредственно к шлифовке, необходимо выяснить, нужна ли она, а, может, в данном случае диски подлежат только замене.

С этой целью проводим визуальный осмотр и определяем степень повреждения. Дело в том, что производитель устанавливает минимальную возможную толщину тормозных дисков, это значение обычно указывается в инструкции по эксплуатации. Поэтому, если борозды слишком глубокие, и поверхность сильно деформирована, то в этом случае речь может идти только о замене.

Но, если деталь восстановлению подлежит, то стоит обзавестись следующим инструментом: домкратом, молотком, гаечным ключом (для снятия колеса), и еще понадобится специальный станок для расточки тормозных дисков. Технология проточки состоит из следующих этапов. Для начала необходимо демонтировать колесо, на следующей стадии снимается тормозная колодка, и далее к ступице авто необходимо прикрепить специальный переходник. В этот переходник вставляется суппорт станка для проточки.

Замер и проточка тормозных дисков своими руками

До детали мы добрались, но как же действовать дальше, на какую величину нужно протачивать? Для ответов на эти вопросы осуществляется замер износа поверхности диска. Делается это следующим образом: нужно запустить вращение суппорта, и, пока диск вращается на оси авто, к его поверхности подводится специальный датчик. Степень износа, а также необходимая глубина резанья определяются по мере отклонения стрелки на датчике. Далее идет непосредственно проточка.

В принципе, данная операция практически ничем не отличается от традиционной токарной по подрезке торца, если вы знакомы с этой областью.

Для этой работы нашли применение резцы с твердосплавными напайками. Чаще всего, необходимо осуществить два, а то и три подхода, но результат того стоит. Вы получаете ровную, идеальную поверхность. В современных станках можно выбирать между автоматическим и ручным режимом, первый дает более качественный результат. В завершении опять проверяем поверхность диска с помощью датчика. Для того чтобы диски прослужили как можно дольше, после их шлифовки или же замены, рекомендуется поменять и тормозные колодки на новые.

Оцените статью: Поделитесь с друзьями!

Проточка тормозных дисков своими руками без снятия видео

Варианты самостоятельной проточки

Поскольку цена на услуги по профессиональной проточке многих пугает, некоторые автомобилисты задумываются относительно самостоятельного проведения подобной процедуры.

Настоятельно не советую браться за такую работу, если у вас нет навыков, опыта и специального оборудования. Подобная шлифовка точно не избавит от биения диска, и послужит временной мерой. Часто в видео инструкциях, а также в описаниях самостоятельной проточки, публикуемых на том же сайте Драйв, в ход идет болгарка, шлифовальные круги, наждачка и прочие подручные абразивы.

Эффект достигается незначительный, и только на некоторое время восстанавливает поверхность тормозного диска. Потому предпочтительнее отдать узел в руки профессионалов. В автосервисах есть специальный стенд, позволяющий без снятия провести обработку изделия.

При этом можно выделить 2 способа, которые все же можно использовать в гаражных условиях, пытаясь своими руками вернуть работоспособность тормозного узла на прежний уровень.

Напильник или болгарка

Сразу скажу, что представленный способ подходит только под автомобили ВАЗ, отечественные машины и старенькие иномарки. Интересно, что АвтоВАЗ даже в инструкциях по эксплуатации описывает, как автовладелец может сам с помощью напильника убрать буртики.

Есть усовершенствованный способ избавления от буртиков. Выглядит процедура так:

  • Сначала поднимается автомобиль и снимается необходимое колесо, за которым находится проблемный элемент;
  • Затем запускается двигатель машины;
  • Включается 5 передача;
  • Для удаления буртика можно взять напильник, либо же крупнозернистый диск для болгарки;
  • Прикладывая небольшое усилие инструментом к диску, за счет вращения колеса делается проточка;
  • После обработки диск обезжиривается.

Как вы поняли, здесь нужен помощник, чтобы один человек точил диск, а второй нажимал на педаль газа для обеспечения вращения ступицы колеса.

Важно быть предельно внимательным. Ни в коем случае не применяйте такой метод на иномарках, даже если это подержанный автомобиль, и на и новых авто

Шлифовка без снятия станком

Если и делать проточку самостоятельно, то только этим методом. Поскольку никто в свой гараж не станет покупать дорогостоящее специализированное оборудование, большинство обходятся обычным токарным станком.

Но современные технологии позволяют получить специальный станок для проточки за сравнительно небольшие деньги. Это агрегат высокого уровня, способный частично заменить профессиональные установки для проточки.

Проточка с помощью специального станка выполняется без снятия самого диска. Устройство, оснащенное электродвигателем, крепится на диске, и с обеих сторон агрегата имеются резцы. Тем самым удается избавиться даже от биения в гаражных условиях. Подробнее об использовании станка нужно читать в руководстве к конкретной модели.

Сначала проводится настройка стенда и его адаптация под параметры диска. Затем буквально за 5 минут девайс сам восстанавливает элемент тормозной системы, снимая необходимый слой.

А поскольку мы заговорили о тормозной системе, не лишним будет разобраться в работе соседа тормоза в виде сцепления.

Что вы думаете насчет самостоятельной проточки? Стоит ли этим заниматься своими руками, или лучше отдать диски в автосервис, где есть программируемое, автоматизированное профессиональное оборудование?

Спасибо, что вы с нами! Подписывайтесь, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Несколько способов проточки без снятия

Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы — это шлифовка тормозных дисков без снятия.

  1. Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
  2. Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку — это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
  3. Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
  4. Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.

После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.

Где искать неисправность

  • Биение передних дисков часто отдается не только в педаль, но и в руль.
  • Биение задних лучше ощущаются через вибрации на кузове.
  • Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
  • Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.

Что такое проточка

Не все автомобилисты знают, когда можно обойтись обычной шлифовкой или проточкой, а в каких ситуациях лучше провести замену тормозных колодок или самих дисков.

Есть множество причин, из-за которых на поверхностях тормозных автомобильных дисков появляются бороздки, а по краям, где прилегает колодка к диску, образуются так называемые буртики. Но на этом вопросе детально останавливаться не буду. Если захотите, напишу отдельный материал, в котором подробно опишу причины износа тормозного узла, последствия и решения возникающих проблем. Пока же продолжим изучать актуальную тему.

Технология проточки подразумевает снятие поверхностных дефектов с рабочих поверхностей автомобильных тормозных дисков.

При этом у каждого диска есть свои ограничения по минимальному слоя рабочей поверхности, при котором узел сохраняет свою эффективность. Узнать этот показатель можно из руководства по эксплуатации, если стоят заводские тормоза, либо в описании запчасти, которую вы устанавливали на свой автомобиль.

Бывалые автомобилисты и специалисты советуют одновременно с проточкой или расточкой тормозных дисков менять колодки. Это актуально в ситуациях, когда причина износа кроется именно в наличии дефектов на тормозных колодках. А когда бюджет достаточно обширный на ремонтно-восстановительные работы, зачастую лучше сразу купить комплект новых дисков, а не пытаться восстановить старые.

Особенно замена предпочтительнее расточки, если вы проводите шлифовку своими руками, не имея в распоряжении специальный стенд, профессиональный станок и соответствующие навыки

Причем совершенно неважно, какой автомобиль вы ремонтируете, старенькую Газель, ВАЗ или новую иномарку

Оценка состояния тормозных дисков, возможные их дефекты

Толщина тормозных дисков

Маркировка тормозного диска

Допустимые размеры толщины тормозного диска добросовестные производители наносят с торца его рабочей части, точнее, на ребре.
Но обычно оценка степени износа производится «на глазок». Диаметр тормозного диска ненамного превышает диаметр рабочей его площади, которая контактирует с колодками. В результате снаружи образуется выступ, по величине которого можно сделать выводы о том, насколько «сточен» диск.
Как правило, кромка высотой более миллиметра является достаточным основанием для замены детали. Если по каким-либо причинам ремонт невозможен (отсутствие запчастей или средств), то нельзя допускать езду с изношенными более чем наполовину колодками – иначе вывалится поршень тормозного цилиндра.
Кроме того, чрезмерно тонкий диск наиболее сильно подвержен деформациям вследствие нагрева, что станет причиной его биения при торможении. Кроме того, значительно снизится механическая прочность, что, в крайних случаях, приведёт к разрушению детали. Особенно «слабы» в этом плане вентилируемые перфорированные тормозные диски – их низкая прочность зачастую вызвана сильной коррозией, разрушающей рёбра жёсткости между сторонами диска.

Борозды на тормозных дисках

Появление борозд на рабочих поверхностях, соприкасающихся с колодками, неизбежно. Суппорт не является абсолютно жёстким механизмом, детали которого не изменяют своего взаимного расположения. Меняются как углы взаимного расположения трущихся поверхностей колодки и диска, так и угол положения подвижной скобы суппорта относительно кронштейна, вследствие подвижности направляющих.
Слишком большие и глубокие борозды значительно уменьшают поверхность соприкасающихся колодок и дисков, из-за чего снижается эффективность торможения.

Коррозия тормозных дисков

Коррозия и борозды на тормозном диске

Коррозия на рабочей поверхности диска, если её очаги достаточно глубоко проникли в металл, может способствовать выкрашиванию последнего. Правда, если авто постоянно эксплуатируется, то такого не случается. Главные неприятности коррозия доставляет, когда благодаря ей посадочное место диска «прикипает» к ступице, из-за чего снятие тормозного диска может стать достаточно мучительной процедурой.
Очень хорошо в плане предотвращения такой неприятности помогает нанесение тонкого слоя смазки на сопрягаемые поверхности во время сборки узла.
Как снять тормозной диск, если он всё-таки прикипел? Когда ржавчина достаточно сильно «въелась» в детали, то зачастую приходится высверливать даже болты, фиксирующие диск на ступице. Замачивание «Жидким ключом» мест стыковки ступицы и диска – бесполезное занятие. Максимально чисто убрав ржавчину со стыка, стоит попытаться ввернуть длинные болты в дополнительные отверстия диска и ими «отжать» его от ступицы. При этом нужно ударами тяжёлого молотка сбивать диск. Метод тупой, но эффективный – главное, не терять терпения.

Трещины

При обнаружении трещин на тормозных дисках ни в коем случае не пытайтесь и дальше ездить без замены деталей. В любой момент диск может разрушиться и создать массу проблем.

Расточка тормозных дисков своими руками

Как проточить диски в домашних условиях

Абразивная вставка в тормозной колодке

Сделать поверхность тормозного диска более ровной можно при помощи абразивных вставок в колодки. Такой способ потребует минимум инструментов. Достаточно вырезать в старой колодке «окно» и вставить в него абразив. На фото абразивная вставка выполнена из круга для «болгарки». После того, как колодки будут приготовлены таким образом, достаточно установить их на место и немного покататься. Как утверждает автор идеи, достаточно проехать, периодически притормаживая, около 5 километров.

Расточка тормозных дисков без снятия

В некоторых автосервисах есть станки, позволяющие сделать расточку прямо на автомобиле – достаточно вывесить авто и снять суппорт. Приобретение такого инструмента, скорее всего, будет нецелесообразным для индивидуального использования.

Обработка на токарном станке

Самым лучшим станком для проточки дисков и барабанов, без сомнения можно назвать токарный станок. Большая масса станины и возможность точно контролировать снятие металла резцом обеспечат высокое качество работы.

Балансировка тормозных дисков

Статическая балансировка тормозного диска при помощи грузиков

Эту процедуру можно выполнить на шиномонтажном станке, соответствующим образом его настроив. Только уравновешивание диска будет осуществляться не за счёт добавления грузиков (они потребуются лишь для определения «лишней» массы), а за счёт удаления металла с диска. Правда, такой способ больше приемлем для вентилируемых двойных дисков.
Статическую балансировку можно сделать, изготовив приспособление, имитирующее ступицу с соосным с ней валом. Диск надевается на «ступицу», а концы вала укладываются в призмы. Уравновешивая более тяжёлую сторону диска калиброванными грузиками, определяется избыточный вес, который удаляется «болгаркой».
В заключение можно сказать, что состояние механизмов авто, включая и тормоза, во многом определяется стилем вождения. Резкие неоправданные торможения на высокой скорости, вызывающие чрезмерный нагрев тормозных дисков, в большинстве случаев можно исключить внимательностью и умением прогнозировать ситуацию на дороге.


Зачем проводится расточка

Можете называть процедуру расточкой, проточкой или шлифовкой. От этого суть никак не меняется.

Такие манипуляции считаются весьма эффективным методом, направленным на увеличение срока службы элемента тормозной системы. Параллельно повышается уровень безопасности при эксплуатации транспортного средства. Ведь вне зависимости от скорости движения и стиля вождения, даже у самых аккуратных и медленных водителей тормоза подвергаются постепенному износу, выработку и пр. В итоге появляются бороздки, неровности и прочие нежелательные деформации.

Чтобы избавиться от них, и вернуть диску прежнюю эффективность, делается проточка. Избежать резких торможений, воздействия влаги, перегрева и появления коррозии практически невозможно.

Ошибочно считать, что редкое использование авто продлевает срок службы узлу. Напротив, чем больше машина стоит, тем быстрее образуется ржавчина, тормоза закисают и приходят в негодность.

Если на тормозах имеется выработка, неровности, бороздки и шероховатости, это негативно сказывается на зеркале диска. Также продукты выработки начинает активнее разрушать элемент. Не делая проточку и не меняя тормоза, вы рискуете в один момент оказаться попросту без них. В итоге машина не сможет затормозить. Про возможные последствия утраты тормозного узла говорить вряд ли стоит.

Потому в ход идет специальное приспособление, используется профессиональное оборудование и самодельный станок. Некоторые затачивают диски с помощью старых колодок, болгаркой и простыми абразивными дисками. Другие проделывают манипуляции на токарном станке, отчего идет рябь.

Проточка тормозных дисков своими руками ⋆ АВТОМАСТЕРСКАЯ

Поверхность тормозных дисков изнашивается при торможении. Часто это происходит неравномерно. Одним из способов, в случае появления дефектов, продлить их работоспособность своими руками, является проточка тормозных дисков.

Для качественного проведения этой процедуры, стоит разобраться: какие существуют признаки, указывающие на возникшие дефекты тормозных дисков. А также: зачем нужна проточка, как ее можно выполнить своими руками, виды и технология обработки этих запчастей, станки и оборудование, необходимые для проведения работ.

Диагностика дефектов

Распознать появление дефектов на этих составляющих тормозной системы необходимо вовремя, ведь от этого может напрямую зависеть безопасность автовладельца.

Проточка, расточка передних или задних тормозных дисков бывает необходимой, когда при торможении автомобиля появляются следующие признаки:

  • Вибрация или ощущаемое биение в тормозной педали или руле.
  • Прикасаясь к дискам колес чувствуется их значительный нагрев.
  • Увеличился, больше чем обычно, тормозной путь машины.
  • При визуальном осмотре видны задиры, трещины, буртик, глубокие борозды и значительная ржавчина на рабочей поверхности тормозных дисков.

Зачем необходима такая процедура

Из-за деформации рабочая часть тормозных дисков теряет изначальную форму, что снижает ее площадь соприкосновения с колодками.

Также в результате частых и резких торможений автомобиля их металл разогревается и в случае попадания на него воды, снега образуется окалина. Еще одним дефектом является появления слоя ржавчины на их рабочем слое. Ржавчина возникает при длительном бездействии машины при условии ее хранения на улице или в сыром помещении.

Все это влечет за собой увеличение промежутка времени необходимого для полной остановки автомобиля.

После измерения толщины тормозных дисков, если она значительно больше минимальной, можно делать их проточку своими руками, которая поможет:

  • Устранить вибрацию и биение.
  • Увеличить эффективность и надежность тормозов.
  • Продлить работоспособность и сэкономить на покупке новых дисков.

Виды и технология обработки

Для устранения дефектов на диске своими руками существует две технологии обработки. Первая из них – расточка, производится для увеличения диаметра его рабочей поверхности. Такая процедура помогает избавиться от буртика, появляющегося в том случае если фрикционные накладки колодок, не захватывают при торможении всю площадь диска.

Вторая технология обработки – проточка, которую делают для устранения поверхностных дефектов: возникшего слоя ржавчины или окалины, неравномерной выработки в виде глубоких борозд. В этом случае необходимо учитывать размер снимаемого слоя исходя из минимально допустимой толщины, рекомендованной для данной марки тормозных дисков.

В недалеком прошлом был только один вид устранения дефектов своими руками на данных элементах тормозов – их обработка на стационарном токарном станке.

Для этого приходилось производить их предварительное снятие с автомобиля. В этом случае очень сложно было соблюсти при устранении дефектов необходимые балансировочные параметры. Но были специалисты, которые с этим справлялись – такие как на этом видео.

Сейчас есть технологии и специальные станки, позволяющие это сделать, не снимая передних и задних дисков с автомобиля.

На таком оборудовании очень просто выдержать необходимую балансировку и требуемую толщину рабочей поверхности, ведь на нем данные параметры устанавливаются как вручную, так и автоматически. Более наглядно это можно увидеть на приложенных видео.

Оборудование

Вообще, устранение дефектов на снятых передних и задних тормозных дисках на токарном станке это полумера. Ведь точно отцентрировать и восстановить геометрию данной детали на глазок очень сложно. Поэтому лучше делать проточку, не снимая дисков с автомобиля, используя специальное оборудование. Ведь на таком станке есть специальные датчики, позволяющие на неснятых дисках контролировать степень их шероховатости и биения.

Кроме этого характеристики подобного оборудования позволяют восстанавливать геометрию благодаря учету реальной оси при вращении ступицы и убирать дефекты: значительную шероховатость и небольшие трещины, невзирая на диаметр диска машины. Также большим их плюсом является регулируемая скорость вращения шпинделя, что дает возможность добиться почти зеркальной чистоты протачиваемой поверхности.

А возможность обрабатывать деталь без снятия с двух сторон при помощи двух резцов значительно сокращает время устранения дефектов.

Процесс устранения дефектов

На автомобиле снимают колеса и суппорт. К ступице крепится специальный переходник, позволяющий снять все необходимые параметры: толщину, степень износа, шероховатость поверхности. Также если в оборудовании предусмотрена функция вращения ступицы, то к ней крепятся специальные крепления. Потом включается двигатель данного оборудования или если он не предусмотрен, заводится машина и включается передача. После начала вращения ступицы происходит замер необходимых параметров. Разобравшись со всеми полученными данными можно приступать к устранению дефектов с помощью специальных резцов, которые устанавливаются с боков обрабатываемой поверхности.

Выставив резцы, опять заводится мотор, (включается передача или запускается соответствующий механизм оборудования) и происходит непосредственно проточка. Обычно для полной обработки поверхности необходимо два или три прохода резца.

После окончания процедуры необходима установка новых колодок. Также рекомендуется для притирки рабочих поверхностей диска и колодок первые несколько сот километров производить торможение аккуратно.

Статья впервые появилась на AutoRemont2.ru

Плюсы и минусы различных конструкций тормозных дисков

Каждый задавался вопросом, что такого хорошего в вентилируемых дисках или в чем преимущество просверленных отверстий? Позвольте нам объяснить все . ..

Все мы знаем основные функции дисковых тормозов.Суппорт прижимает одну или несколько колодок к диску, вызывая трение и замедляя вращение оси, к которой он прикреплен. Но хотя все системы работают на этом общем принципе, детали, используемые для работы, сильно различаются.

Материал колодок может различаться, существует много различных типов суппортов, используемых как OEM-производителями, так и вторичным рынком, и конструкция дисков может отличаться.

Итак, следуя нашему взгляду на моноблочные суппорты, давайте рассмотрим различные типы тормозных дисков:

Твердый

Самый простой вид тормозного диска, который можно купить. Как следует из названия, это всего лишь цельный блочный материал. Конкретно железо. Недорого для производителя и дешево для покупки, в них нет ничего плохого, но они не так хорошо справляются с нагревом, как диски следующего типа, которые мы рассмотрим:

Вентилируемый

Пожалуй, самый распространенный тип дисков, устанавливаемый на современные автомобили.В этой конструкции две «грани» диска разнесены, что дает место для охлаждающих каналов. Они позволяют отводить тепло, предотвращая перегрев и растрескивание диска, а также увеличивают срок службы колодок.

Изначально с прямыми каналами, вентилируемые диски с годами эволюционировали для улучшения воздушного потока. На изображении выше, полученном от Brembo, вы видите прямые каналы, изогнутые каналы и три различных дизайна в стиле «колонны».

Просверлено

BMW M2 с перфорированными дисками противостоит спортивным вентилируемым элементам M240i с плоской поверхностью

Когда тормозная колодка подвергается интенсивному использованию, она выделяет газы и частицы, образуя слой, который не позволяет колодке так же эффективно касаться диска - это также известно как затухание тормоза.В диске можно просверлить отверстия, чтобы газ мог куда-то уйти, а также уменьшить вес детали, но в этом процессе ротор оказывается под угрозой.

Диск действует как большой теплоотвод, поэтому наличие в нем множества отверстий означает, что его меньше будет рассеивать тепло. Кроме того, эти отверстия могут стать точками напряжения, что потенциально может привести к растрескиванию при резком торможении. В любом случае, современные тормозные колодки не такие газовые , как их предшественники, поэтому необходимость в сверлении уменьшилась.

Но все же в дороге вы, вероятно, не столкнетесь с такими проблемами, поэтому перфорированные диски по-прежнему являются обычным явлением на современных автомобилях с высокими характеристиками, где они, несомненно, довольно хорошо смотрятся за большими блестящими колесами. Кроме того, они могут быть изготовлены достаточно прочными, чтобы трещины были редкостью.

Прорези / канавки

Этот дизайн с прорезями пытается дать другой ответ на тот же вопрос. Прорези или канавки на поверхности диска позволяют выходить газам, что дает дополнительные преимущества. «Царапающее» действие, создаваемое прорезями, может очистить колодку, а края канавок увеличивают трение, хотя и за счет износа колодки. И, наконец, они, как и перфорированные диски, выглядят просто потрясающе.

Конструкции канавок различаются, одна из самых характерных - это «j-образный крючок» (см. Выше), который предназначен для обеспечения тех же свойств выброса мусора и газа при уменьшении вибрации.И если уж на то пошло, они даже лучше выглядят.

С ямочками

Вот вариант номер три, чтобы выпустить эти надоедливые газы.Поверхности просверливаются только частично, сохраняя целостность конструкции дисков нетронутой, в то же время оставляя газам и мусору место для выхода.

На некоторых дисках ямки совмещены с канавками, и часто можно увидеть просверленные отверстия в сочетании с пазами. Насчет того, есть ли в этом какой-то смысл, кроме внешнего вида, сказать сложно.

помахал

В разрезе перфорированные и волнистые диски, показывающие каналы охлаждения.

Волнистые диски присутствуют в мире мотоциклов уже много лет, но, стремясь извлечь выгоду из приобретения Ducati, Audi начала внедрять эту концепцию в некоторые из своих более быстрых автомобилей несколько лет назад.Снижение веса (благодаря меньшему количеству материала) и лучший отвод тепла - основные преимущества. Как и во многих дизайнах, о которых мы только что говорили, внешний вид почти наверняка является фактором, выбирающим их производителями и потребителями.

Карбон-керамика

Самый экстремальный подход к управлению теплом - это угольно-керамическая установка.Горячий диск означает горячие подушечки, в результате чего выделяется больше газа и мусора. Так почему бы не выбрать другой материал, а не чугун?

Углеродно-керамические диски намного более устойчивы к нагреванию, а также с меньшей вероятностью деформируются или деформируются при интенсивном использовании, а это означает, что они обычно служат дольше. В качестве бонуса они обычно намного легче своих железных собратьев.

Но есть причина, по которой они все еще не так распространены: стоимость. Карбоновые тормоза намного дороже в производстве, а это значит, что вам обычно придется платить за возможность установить их на свой новый автомобиль.Например, на «нашей» старой Audi RS3, выпущенной на долгое время, карбоновые тормоза стоили 4600 фунтов стерлингов. Кроме того, когда вы их замените, вы потратите тысячи долларов, чтобы выполнить свою работу. Вам понадобятся прокладки с определенным составом, и угадайте, что - они тоже недешевы.

Вы недавно обновляли тормоза? Какой диск вы выбрали и почему? Если ответ - «выглядело хорошо», мы не будем судить! Перейдите в раздел комментариев и дайте нам знать.

Как установить свои новые тормоза для езды по улице / городу

Как поставить свои новые тормоза на улицу / город

ПОКРЫТИЕ В НОВЫХ ПОДКЛАДКАХ И ДИСКАХ EBC

  • Используйте тормоза с минимальным давлением только в течение первых 100 миль от городских скоростей 30-50 миль в час.
  • Проехать еще 250 миль, используя немного увеличенное тормозное давление и нагрузку, БЕЗ аварийной ситуации, и в этом случае задействуйте тормоз настолько сильно, насколько это необходимо.
  • Ищите контакт по всей ширине колодки (тормозная лента ротора) от внешнего края диска к внутреннему, и, если это не удается, разрешите дальнейшее устойчивое движение на 100-200 миль. Вы увидите синюю полосу, свидетельствующую о контакте через поверхность ротора. Пока эта полоса не перейдет от внешнего края к внутреннему краю тормозного диска / ротора, колодки еще НЕ полностью сели. При установке новых роторов уменьшение ширины полосы вполне возможно из-за различных допусков и небольших перекосов в шасси автомобиля и НЕ является гарантийным дефектом или причиной для снятия и проверки тормозов.Многие европейские автомобили имеют ОДНО ПОРШНЕВЫЕ СУППОРТЫ, и они имеют тенденцию «открываться» и приводить к тому, что контактная полоса, описанная выше, видна только на внешнем крае диска / ротора, и продвигается внутрь, занимая для этого до 1000 миль.
  • После достижения полной ширины контактной полосы сделайте следующие 10 остановок на скорости от 60 до 10 миль в час, сознательно пытаясь нагреть тормоза. Некоторые запахи могут возникать даже при легком дымке во время последней стадии нагрева прокладок в раннем возрасте. Затем двигайтесь по инерции на милю, чтобы диски остыли.Не останавливайте автомобиль и не парковайте его с чрезмерно горячими тормозами. Вы должны попытаться снизить температуру дисков ниже 60-80 градусов C перед парковкой автомобиля.
  • В припаркованном состоянии дайте тормозам остыть до окончательного охлаждения до точки касания. Перед тем, как прикасаться к дискам, брызните на диск несколько крошечных капель воды, чтобы определить его температуру, чтобы не обжечь пальцы. Если пятна от воды вызывают «шипение», вы слишком рано припарковались и должны выйти и ехать медленно, давая тормозам остыть.

НОВЫЕ ДИСКИ ДОЛЖНЫ БЫТЬ ДОЛЖНЫ БЫТЬ ВНУТРЕННИМИ

  • Полная установка новых колодок до приличного состояния изношенных дисков / роторов может занять всего 200-300 миль, но когда новые диски устанавливаются одновременно, необходимо время для достижения контакта внешнего края с внутренним (сине-серая контактная полоса по всей ширине, как уже упоминалось под пунктом 4 выше) может достигать 800-1000 миль из-за дополнительных компонентов, которые необходимо выровнять с автомобилем.Чтобы сократить это, вы можете (и EBC рекомендует) иметь ДАЖЕ НОВЫЕ ДИСКИ Pro Cut Lathe , согласованные с вашим автомобилем. Этот процесс удаляет только микроны нового материала диска и сокращает время станины на 75% от времени, которое МОЖЕТ занять, обеспечивая более быстрое торможение и избегая горячих пятен и остекления колодок.

ПЛОХО ИЗНОШЕННЫЕ ДИСКИ / РОТОРЫ МОГУТ ВОЗРАСТИТЬ, ЧТОБЫ КРОВАТЬ В

Диски / роторы с кромкой более 0,5 мм (0,020 дюйма) на внешнем крае или полостью в центре зоны торможения могут занять до 2000 миль для приработки и наверняка вызовут шум, затухание тормозов, вибрацию и колодку жжение.Плохие роторы могут испортить ваши колодки. 95% жалоб на затухание тормозов и шум возникают из-за плохого состояния диска / ротора, когда колодки касаются только внешних и внутренних краев и не имеют возможности обеспечить эффективное торможение.

Снова новые диски / роторы - это решение или повторная центровка Pro Cut на токарном станке для тормозов.

2 причины, по которым ваши дисковые тормоза не работают

«Итак, вы просто берете ротор и толкаете его к тащащейся колодке…»

«Подожди», я должен остановить Джуда прямо здесь.Я уверена, что он насрать на меня. «Ты хватаешь ротор? Ты издеваешься надо мной, правда? "

Единственное, что все знают, это то, что вы никогда не касаетесь тормозных дисков. Это может привести к попаданию масла с ваших пальцев на ротор, а оттуда, неизбежно, на тормозные колодки вашего дискового тормоза, что, в свою очередь, приведет к слабому тормозному усилию. Так что, конечно же, Джуд Моника кормит меня чушью. Пьем пиво. В баре. Это было бы разумно.

Джуд, однако, совершенно невозмутим.

«Я на все 100% серьезно. Я имею в виду, что сначала вы моете руки, но вы можете использовать свой ротор как инструмент, чтобы помешать подушечкам натирать ротор. В самом деле."

Дело вот в чем: Джуд Моника знает дисковые тормоза.


Этот парень работал над ними в качестве менеджера по технической поддержке Magura USA… ну, примерно с незапамятных времен. Этот парень живет и дышит дисковыми тормозами, поэтому мы сидим на пивоварне, после поездки, говорим о них - или, в частности, говорим о двух наиболее распространенных жалобах, которые он слышит от горных байкеров, пока он в дороге: ( 1) Мой дисковый тормоз внезапно начал тереться посреди езды; И (2) у моих тормозов нет воздуха в стропах, но они больше не останавливаются с той же силой.

Однако захват ротора дискового тормоза привел меня в замешательство. Я попросил Джуда продемонстрировать это на видео выше. Несмотря на мой стиль создания фильмов о ведьме из Блэр (производство видео требует сложного обучения), стоит посмотреть, как Джуд справляется со своей работой. Но я подумал, что добавлю здесь немного контекста.


Интересный взгляд на ротор Rub

Существует множество причин, по которым ваш ротор может начать тереться о тормозные колодки. Может быть, ты совсем проглотил дерьмо… это всегда трудно пропустить.Или, возможно, ваш ротор покоробился. Или, может быть, вы никогда не настраивали суппорт дискового тормоза правильно, а ротор откалывается с первого дня.

Но мы не говорим здесь об этих ситуациях.

Я говорю о том моменте, в середине поездки, когда ваш ротор внезапно начинает постоянно тереться об одну из ваших тормозных колодок. Под постоянством я подразумеваю постоянное легкое сопротивление одной из тормозных колодок. Если это прерывистое трение, это, вероятно, сигнализирует об изогнутом роторе и, что ж, пора либо исправить ротор, либо выложить деньги на новый.

Итак, в этом случае предположим, что ваш ротор начал постоянное легкое трение об одну из ваших тормозных колодок. Если вы похожи на меня, вы, вероятно, решите эту конкретную проблему, ослабив два крепежных болта суппорта и переустановив суппорт тормоза. Оно работает. Джуд, однако, предполагает, что этот подход часто упускает из виду суть. В конце концов, это не значит, что ваш суппорт внезапно сдвинулся во время езды - эти два болта отлично удерживают его на вашей раме. Но что изменилось, так это размещение поршней внутри этого суппорта.Джуд утверждает, что вы хотите манипулировать поршнями, а не всем корпусом суппорта, и вы можете использовать ротор, чтобы помочь вам в этом.


Если вы когда-либо снимали колесо и нажимали на рычаг тормоза (плохая идея, конечно), вы знаете, что поршни и колодки продвинутся в это свободное пространство без ротора внутри суппорта, и тогда вам придется поддевать колодки снова разделились.

Что ж, когда вы едете в повороте, ваше переднее и (особенно) заднее колесо может раскачиваться из стороны в сторону, намного больше, чем вы можете подозревать.Моника утверждает, что ваш задний ротор может прогибаться на 5 миллиметров из стороны в сторону во время резкого поворота на пересеченной местности (это зависит от жесткости оси, колеса и рамы). В любом случае, если ваше колесо и ротор колеблются из стороны в сторону в эти микромоменты, и вы нажимаете на задний тормоз, один из ваших поршней может продвинуться дальше, чем обычно. Он продвигается, а затем остается там. Вы проезжаете этот поворот или действительно каменистую тропу, и, черт возьми, теперь ротор постоянно тянется о колодки с этой стороны вашего суппорта.


Опять же, вы можете довольно легко решить эту проблему, перецентрировав сам суппорт, но подход Джуда состоит в том, чтобы просто обратить вспять то, что произошло на следе. Он делает это, определяя, с какой стороны суппорта (внутренний или внешний) происходит трение ротора. Затем, вытерев руки чем-нибудь чистым, одной рукой втягивает ротор в протирочную подушку, а другой рукой нажимает на соответствующий тормозной рычаг. Это помогает как бы перецентрировать сами поршни в суппорте.

Эта процедура не является точной наукой - Моника с готовностью признает, что это скорее изящный прием, но я видел, как он это делал, и да, это работает на дисковых тормозах всех марок. Опять же, этот парень задействовал больше тормозов, чем большинство из нас когда-либо видели, поэтому он не вытащил этот маневр из эфира или своей задней части. Для меня это звучало безумно, но если вдуматься, это действительно имеет смысл. Или, может быть, для вас это не имеет смысла, и в этом случае просто посмотрите видео.

Если вы, как и я, все еще нервничаете, если кто-то приближается к вашему тормозному ротору в нескольких дюймах, вы всегда можете выполнить маневр с захватом ротора в чистых латексных перчатках.


КОГДА ПЛОХОЕ КОЛОДКИ
Потеря мощности торможения обычно является результатом одного из двух: воздуха в системе или загрязненных / застекленных / изношенных тормозных колодок. Воздух в системе диагностировать довольно просто. Сядьте на велосипед и, не отпуская его, нажмите на рычаг тормоза. Если рычаг просто опускается на руль, у вас есть воздух. Однако если вы чувствуете, что колодки касаются ротора в обычном месте хода рычага, вероятно, вы не имеете дело с пузырьками воздуха в системе. Вместо этого, вероятно, это ваши подушечки.

Колодки, здесь нет большого откровения, то, что вносит трение и останавливает вечеринку. Если ваши колодки покрыты глазурью, чрезмерно изношены или загрязнены дорожным мусором, жиром, маслом, чем-то злым и скользким, вы с таким же успехом можете прижать пару кубиков льда к ротору, и это принесет вам пользу. .

Может быть, кто-то (конечно, не вы, правда?) Попытался смазать вашу цепь аэрозольной смазкой и залил не только трансмиссию, но и тормозные колодки. Бывает.Если на то пошло, иногда ваши колодки собирают загрязняющие вещества, когда вы едете к тропе, а ваш велосипед едет на сцепной стойке - дерьмо брызгает с дороги, попадает на ваш ротор и - вуаля - вы выезжаете на тропу с гудящим тормозом, который стал слабым и ворчливым.


Итак, снимите колесо, снимите колодки с суппорта и посмотрите на них. Если они чрезмерно изношены (осталось менее 2,5 миллиметра прокладки), выбросьте их и возьмите новые. Неравномерно изношены? Замените их и отрегулируйте тормозной суппорт.По-прежнему много материала для подушек, но они гладкие и блестящие или затемнены каким-то загадочным веществом? Мы можем работать с этим.

Я всегда использовал грубую (100) наждачную бумагу, но Джуд Моника рекомендует шлифовальную сетку для гипсокартона (ее можно легко купить в хозяйственных магазинах). Сетка хорошо обработает вашу колодку (вернет вам сцепление и укус), и, что лучше всего, слои материала колодки, которые вы отшлифовали, будут выпадать через шлифовальный экран - так что вы не просто терте загрязненный порошок тормозных колодок обратно в колодку.Ницца. Джуд рекомендует натирать подушку в виде восьмерки, чтобы шлифовать ровно. Вы вообще не хотите снимать здесь много материала. Вы просто соскребаете дрянной поверхностный слой.


Вставьте недавно покрытые колодки обратно в суппорт на место. Перед тем, как бросить колесо с загрязненным ротором, очистите его чистой тряпкой или бумажным полотенцем, смоченным изопропиловым спиртом. Если вы привередливы (я), используйте латексные перчатки. Вы прилагаете усилия, вы можете сделать это правильно.С этой целью некоторые люди вообще отказываются от алкоголя в пользу автоматического очистителя дисковых тормозов. Это неприятно, но отлично работает. Определенно выбейте перчатки и сожмите, когда вы используете это вещество, и сделайте все возможное, чтобы не раздражать его, поскольку я считаю, что на этикетке четко указано, что пары проедают дыры в вашем мозгу. Я думаю. Это мерзко, просто оставим это там. В любом случае, как только ротор станет чистым и у него будет время высохнуть, вставьте колесо обратно. Вы захотите повторно установить тормозные колодки, чтобы добиться от них оптимальной производительности (это тема сама по себе). , но в любом случае вам будет намного лучше, чем когда ваши колодки выглядели так, как если бы они были покрыты тефлоном.

Как узнать, когда менять тормозные диски?

Даже если вы будете искать и исследовать в Интернете, будет много статей о том, когда менять тормозные диски мотоцикла или квадроцикла, но любая из этих статей объяснит вам, что именно мы, производители, указать.

Обычно пользователи придают особое значение «поцарапанному» эффекту дисков как признаку его замены. Понятно, что этот сигнал можно принять во внимание, но это не главная причина для дальнейших действий.Гораздо более проблематично, если диск деформирован (искривлен) из-за перегрева или удара.

Царапины на тормозных дисках возникают из-за трения тормозных колодок и диска, протектор мотоцикла пропускает грязь и мелкие камни, а диск при торможении толкается и в конечном итоге оставляет канавки. Если обычная езда по какой-либо улице, дороге или тропе уже склонна к таким условиям, как вы представляете, когда мы будем кататься по бездорожью?

Когда мы говорим об износе диска, мы говорим об уменьшении его толщины.Все это приводит к изменению такта торможения с контундентального ощущения на мягкое, что приводит к восприятию безопасности.

На этот износ влияют все факторы: вид езды, количество тормозов и поле. Дело не в количестве пройденных километров, а в том, как это сделать.

Где мы можем увидеть момент замены тормозного диска по причине его износа? На каждом тормозном диске нанесена трафаретная печать с этим важным фактором MIN.TH. xx (число в мм.) если увидим надпись МИН.Т. 4,5 это означает, что если наш диск достиг этой минимальной толщины, самое время его заменить.

Минимальная толщина - это обозначение, используемое в секторе, чтобы указать конечный момент диска. Исходя из этого, нам остается только оценить то, что мы делаем, но мы рекомендуем вам заменить тормозную систему, так как сохранение тормозной системы в отличных условиях является «жизненно важным» в буквальном смысле.

Если вам нужно заменить тормозные диски на мотоцикле, почему вы не доверяете тормозным дискам NG Brake Disc?

.
