Дизельные топливные системы Common Rail

Common Rail — аккумуляторная топливная система

Для инженеров-проектировщиков двигателей «рельс» в системе Common Rail представляет собой трубчатый аккумулятор высокого давления, который поддерживает подачу топлива при постоянном высоком давлении. Рельс питается от насоса, приводимого в движение зубчатым колесом. Инжекторы соединены с общей направляющей короткими стальными трубами и открыты и закрыты электрическими импульсами.

Впрыск топлива Common Rail является единственной технологией, которая разделяет процессы повышения давления и впрыска. В то время как все другие системы создают давление последовательно для каждого такта впрыска, в системе Common Rail используется насос высокого давления, который, по существу, хранит резервуар топлива под высоким давлением.

Таким образом, параметры впрыска можно свободно контролировать, предоставляя разработчикам двигателей свободу делить событие впрыска на несколько отдельных впрыскиваний, происходящих во время каждого оборота двигателя. Пилотные впрыскивания до того, как поршень достигнет верхней мертвой точки в цилиндре, позволяют постепенно нарастить давление топлива, чтобы сгорание было тише. Последующие инъекции уменьшают выбросы и также используются для регенерации сажевого фильтра.

Системы Common Rail в настоящее время достигают системного давления до 2000 бар. Обычно они работают вместе с блоком предварительной подачи топлива.

Рекомплекты насос-форсунок BOSCH для двигателей 1.4, 1.9, 2.0 (rus.) Фотоотчет

Сбой в работе топливной системы на двигателях TDI Common Rail (rus.)
Сводка TPI 2024480. Описание неисправности: Контрольная лампа свечей накаливания горит во время движения. Двигатель не развивает мощность. Двигатель не запускается.

Основы двигателей TDI (rus. ) Техническое обучение VW.
Содержание: Развитие блоков управления дизельных двигателей, TDI-двигатель, Процесс смесеобразования в двигателе 2.5 V6 TDI, Форсунки с 5 отверстиями, Основной впрыск, Принцип работы насос-форсунки.

Датчики дизельных двигателей (rus.) Техническое обучение VW.
Содержание: Датчик числа оборотов G28, Расходомер воздуха G70, G42 / G70, Расходомер воздуха, Датчик положения педали G79, Выключатель педали тормоза и стоп-сигнала F / F47, Датчик положения педали G79 с F8 и F60, Выключатель педали сцепления F36, Датчик температуры охл. жидкости G62, Датчик температуры засасываемого воздуха G72, Датчик температуры/ давления засасываемого воздуха G71/72, Датчик высоты F96, Температурный датчик охл.жидкости топлива G81/62, Датчик хода регулятора G149, Датчик хода иглы G80, Контроль уровня воды, AGR-клапан.

Системы управления дизельными двигателями (Bosch) (rus.) В книге представлены: системы наполнения цилиндров воздухом; рядные ТНВД; распределительные ТНВД; индивидуальные механические ТНВД; насос-форсунки; индивидуальные ТНВД с электромагнитным клапаном; система Common Rail; электронное управление работой дизельного двигателя — датчики и исполнительные механизмы, блок управления, электронное регулирование; электронная диагностика и оснащение станций технического обслуживания; методы снижения токсичности отработавших газов; стандарты, регламентирующие уровень вредных выбросов и др. 78 Мб.

Топливная система дизельных двигателей (rus.) Техническое обучение VW.
Содержание: Бак для биодизельного топлива, 3 цилиндровый двигатель TDI, Электрический топливный насос, Датчик температуры топлива G81, Топливный насос роторно-пластинчатого типа, Топливный насос двигателя 2,0l TDI, Функционирование топливного насоса, Тандемный тасос, Топливная система с насос-форсунками, Топливная магистраль, Охлаждение топлива, наполнение, предварительный впрыск, Насос-форсунка TDI, 2,0l TDI двигатель, предварительный впрыск, Демпфирование движения иглы, Насос-форсунка TDI, Конец предварительного впрыска, Главный впрыск, продление интервалов сервисного обслуживания (WIV), Управление насос-форсункой, Датчик Холла G40, Насос-форсунка TDI, Сопоставление сигналов (4 цилиндровый двигатель), Сопоставление сигналов (3 цилиндровый двигатель)

Топливная система дизельных двигателей (rus.) Техническое обучение VW.
Содержание: ТНВД, Блок управления двигателем 2. 5l TDI, Системный обзор, Регулирование массы топлива, Датчик хода регулятора G149, Регулирование начала впрыска, Внутренние функции, самодиагностика, Дополнительные сигналы

Топливная система дизельных двигателей (rus.) Техническое обучение VW.
Содержание: Датчик отсутствия топлива (Reed-контакт), Топливная система, Центробежный насос, Нагнетающий насос, Возможность проверки, VP 44, VP 44 S3, VP 44 S3.5, магнитный клапан с увеличивающейся динамикой, Подача топлива под высоким давлением, Форсунка высокого давления, Обзор системы предстартового подогрева, Обзор системы, Блок управления насосом, Специфические датчики, Датчик температуры масла G8, Регулирование количества топлива, Регулирование начала впрыска, Дополнительные сигналы

Насос-форсунка с пьезоэлектрическим клапаном (rus.) Конструкция и принцип действия. Пособие по программе самообразования 352 VW/Audi.
Применение насос-форсунок и постоянное улучшение их конструкции позволили повысить давления впрыска, точность дозирования топлива и улучшить КПД топливной аппаратуры дизелей и тем самым обеспечить их высокую конкурентоспособность.

Разработанная совместно с фирмой Siemens VDO Automotive AG насос-форсунка не только сохраняет известные преимущества предыдущей конструкции, но и обладает рядом улучшенных характеристик в отношении формирования запальной, основной и дополнительных доз топлива. В результате применения в ее конструкции ряда перспективных технических решений удалось улучшить смесеобразование и повысить КПД ее привода, а также снизить шум, производимый при работе топливной аппаратуры.
Содержание: Введение, Общие сведения, Улучшенные характеристики новой насос-форсунки, Устройство насос-форсунки, Общая конструкция, Пьезоэлектрический клапан, Полость пружины форсунки, Процесс впрыска топлива, Впрыск запальной дозы, Впрыск основной дозы, Впрыск дополнительной дозы, Техническое обслуживание.

Диагностика дизельных двигателей. Системы с насос-форсунками Bosch (rus.) Контур низкого давления, Контур высокого давления, Проверка насос-форсунок, Демонтаж и монтаж насос-форсунок, Управление цикловой подачей топлива, Рециркуляция ОГ, Регулирование давления наддува.

Руководство по диагностике и ремонту.

Дизельные аккумуляторные топливные системы Common Rail (rus.) В руководстве по самообразованию Bosch описаны дизельные аккумуляторные топливные системы Common Rail, область применения топливных систем дизелей, технические требования, конструкции ТНВД, обзор топливных систем, характеристики впрыска топлива, снижение токсичности ОГ, устройство и работа компонентов топливной системы, система электронного управления (EDC), обзор систем электронного управления, обработка данных в электронном блоке управления дизелей, передача данных другим системам, системы облегчения пуска двигателя. 38 Мб.
Дизельные аккумуляторные топливные системы Common Rail (CR) (rus.) Учебное пособие Bosch. Данное пособие содержит всю необходимую информацию, касающуюся топливной системы Common Rail, ее компонентов, устройства и функционирования.

Содержание: Применение топливных систем дизелей, Область применения, Технические требования, Конструкции ТНВД, Аккумуляторная топливная система Common Rail, Обзор топливных систем, Характеристики впрыска топлива, Снижение токсичности ОГ, Топливная система, Устройство и работа компонентов топливной системы, Система электронного управления дизелей (EDC), Электронное управление дизелей (EDC), Технические требования, Обзор систем электронного управления, Обработка данных в электронном блоке управления дизелей, Передача данных другим системам, Системы облегчения пуска двигателя. 1,5 Мб.

Аккумуляторная топливная система Common Rail (rus.) Техническое руководство компании Bosch.
Настоящая Техническая инструкция содержит всю необходимую информацию, касающуюся топливной системы «Common Rail», ее компонентов, устройства и функционирования вместе с детальным описанием того, насколько эта система эффективна в выполнении указанных выше требований. Новым подходом в этой системе является наличие аккумулятора топлива, находящегося под постоянным давлением, специальная система подачи топлива под высоким давлением, форсунки и система электронного управления, которая способна решать сложные задачи управления двигателем. Эта система не будет иметь проблем с все более ужесточающимся законодательством по эмиссии вредных веществ с ОГ и различными условиями в будущем.

Каталог повреждений инжектора системы Common Rail (rus.) Руководство Bosch GmbH.
В фирменном материале приведены практически все возможные неисправности и повреждения форсунок системы Common Rail (двигатели легковых и грузовых автомобилей).

Информация дана в следующей последовательности: рекламация — картина неисправности — возможные причины — решение по гарантии. Пособие содержит прекрасные наглядные иллюстрации всех видов повреждений форсунок, а также краткое описание картины и причин неисправности. 8 Mb. 48 стр.

Системы впрыскивания дизельного топлива и управления двигателем. Базовая информация (rus.) Учебное руководство Ford.
Хорошее руководство для желающих понимать принципы работы современных дизельных двигателей и основы их диагностики. Руководство применимо к дизельным двигателям разных производителей.
Для удовлетворения требований по токсичности отработавших газов система впрыска должна впрыскивать топливо под высоким давлением в камеру сгорания для приготовления оптимальной рабочей смеси и при этом максимально точно дозировать количество впрыскиваемого топлива. Система Common-Rail фирмы Bosch обладает высоким потенциалом для дальнейшего развития, которому придается сегодня и на будущее большое значение.

Благодаря разделению процесса нагнетания давления и процесса впрыска всегда создается оптимальное давление впрыска, вне зависимости от частоты вращения вала двигателя. Постоянно совершенствуемая система управления двигателем обеспечивает точный расчет момента впрыска и количества впрыскиваемого топлива, а также его подачу через топливные форсунки в цилиндры двигателя.
Данная информация для техников образует базу для изучения топливных систем высокого давления фирм: Bosch, Continental, Delphi, Denso.
90 страниц.

Системы впрыскивания дизельного топлива и управления двигателем. Системы впрыска Common-Rail (rus.) Учебное руководство Ford.
Хорошее руководство для желающих понимать принципы работы современных дизельных двигателей и основы их диагностики. Руководство применимо к дизельным двигателям разных производителей.
В настоящей технической информации описываются варианты системы Common-Rail
Содержание: Обзор систем, Процесс впрыска, Крутящий момент, Норма токсичности ОГ Евро IV с DPF и без него, Обеспечение чистоты при проведении работ на системе Common-Rail
Топливная система, Система низкого давления, Система Common-Rail фирмы Bosch, Система впрыска Common-Rail фирмы Siemens, Система Common-Rail фирмы Denso
Модуль (Блок) управления силовым агрегатом (РСМ), Входные сигналы, Выходные сигналы, Диагностика, PCM и периферия, Система управления холостым ходом, Расчет дозирования топлива, Система регулирования равномерности вращения (баланс мощности цилиндров), Внешнее воздействие на подачу топлива, Регулирование впрыска топлива, Регулирование давления топлива, Система EGR, Регулирование давления наддува, EOBD, Регистрация и хранение неисправностей. Датчики: Датчик CKP, Датчик CMP, Датчик MAP, Датчик IAT, Датчик MAPT, Датчик BARO, Датчик ECT, Датчик CHT, Комбинированный датчик IAT и датчик MAF, HO2S, Датчик положения турбокомпрессора, Сигнал скорости автомобиля, Датчик APP, Датчик температуры топлива, Датчик давления топлива, Датчик уровня моторного масла, Датчик давления масла, Выключатель стоп-сигналов/датчик BPP, Датчик CPP
Исполнительные устройства, Клапан дозирования топлива, Регулятор давления топлива, Топливные форсунки (электромагнитные), Топливные форсунки (пьезоэлектрические), Клапан EGR, Клапан регулирования давления наддува, Заслонка впускного коллектора и электромагнитный клапан заслонки впускного коллектора, Серводвигатель заслонки впускного коллектора, Электрическое исполнительное устройство регулировки направляющих лопаток турбокомпрессора, Электрический топливный насос
Уменьшение токсичности выхлопа двигателя, DPF (общие сведения), Регенерация DPF (общие сведения), DPF с системой подачи топливной присадки, Байпас охладителя наддувочного воздуха, Система подачи топливной присадки, Компоненты системы топливной присадки, Обзор компонентов системы управления, PCM, Блок управления топливной присадкой, Насосный блок подачи топливной присадки, Датчик крышки топливного бака, Датчик(и) температуры отработавших газов, Датчик дифференциального давления для DPF, Серводвигатели заслонки впускного коллектора (только система Bosch), Сажевый фильтр с покрытием (DPF), Пассивная регенерация, Активная регенерация, Указание по интервалу замены масла, Контрольная лампа регенерации DPF, Заслонка выпускного коллектора, Компоненты управления токсичностью отработавших газов, Датчик(и) температуры отработавших газов, Датчик дифференциального давления для DPF, Датчик положения заслонки впускного коллектора, Блок управления заслонкой впускного коллектора, Система с топливным испарителем.
186 страниц.

Системы впрыскивания дизельного топлива и управления двигателем. Система Common-Rail фирмы Bosch (rus.) Учебное руководство Ford.
В настоящей технической информации описываются варианты системы Common-Rail фирмы Bosch
Содержание: Введение, Краткий обзор систем,
Урок 1 — Топливная система, Система низкого давления, Топливный фильтр, Блок топливного насоса и указателя уровня топлива, Система высокого давления, Топливный насос, Форсунки с электромагнитными клапанами, Пьезоэлектрическая топливная форсунка,
Урок 2 — Система управления двигателем, PCM и периферия, Сервисные функции через IDS (Интегрированная диагностическая система), PCM, Чувствительные элементы: CKP-датчик, CMP-датчик, Датчик IAT, MAP-датчик, MAPT-датчик, ECT-датчик, Комбинированный датчик MAFT (массовый расход и температура воздуха), HO2S, Датчик положения турбокомпрессора, Датчик APP, Датчик температуры топлива, Датчик давления топлива, Датчик уровня моторного масла, Исполнительные механизмы, Клапан дозирования топлива, Регулятор давления топлива, Топливные форсунки (электромагнитные), Топливные форсунки (пьезоэлектрические), Электромагнитный клапан регулирования давления наддува, Электрическое исполнительное устройство привода направляющих лопаток турбокомпрессора, Клапан EGR, Байпасный клапан охладителя системы рециркуляции отработавших газов, Электрический блок заслонки впускного коллектора.
Урок 3 — Снижение концентрации вредных выбросов в отработавших газах, Сажевый фильтр с покрытием (DPF), Сервисные функции через IDS, Обзор DPF, Обзор системы управления DPF, Датчики температуры отработавших газов, Датчик перепада давления DPF, Датчик относительного давления.
81 страница.

Системы впрыскивания дизельного топлива и управления двигателем. Система впрыска Common-Rail фирмы Delphi (rus.) Учебное руководство Ford.
В настоящей технической информации описывается система Common-Rail фирмы Delphi.
Содержание: Введение, Краткий обзор систем, Предельные показатели токсичности отработавших газов и выброса вредных веществ,
Урок 1 — Топливная система, Общая информация, Топливный фильтр, Система высокого давления, Топливный насос, инжекторы.
Урок 2 — Система управления двигателем, Краткий обзор систем, Сервисные функции через IDS (Интегрированная диагностическая система), PCM, Чувствительные элементы, CKP-датчик, CMP-датчик, MAPT-датчик, ECT-датчик, MAFT (массовый расход и температура воздуха)-датчик, HO2S, Датчик положения TC, APP, Датчик температуры топлива, Датчик давления топлива, Давление топлива за пределами рабочего диапазона, Исполнительные механизмы, Клапан управления всасыванием топлива, Электромагнитный клапан форсунки, Электрический клапан EGR, Байпасный клапан охладителя системы рециркуляции отработавших газов (Евро V), Электрический блок заслонки впускного коллектора.
Урок 3 — Снижение концентрации вредных выбросов в отработавших газах, Сажевый фильтр с покрытием (DPF), Сервисные функции через IDS, Обзор DPF, Обзор системы управления DPF, Датчики температуры отработавших газов, Датчик перепада давления DPF, Блок управления заслонкой впускного коллектора, Топливный насос системы испарения топлива, Топливный испаритель, Указание по периодичности замены масла.
52 страницы.

Замена свечей накала на дизельном двигателе AAZ (rus.) Фотоотчет!

Дизельные двигатели: Глава 1. Дизельные двигатели и системы впрыска топлива (rus.) Полное руководство «Сделай сам».
Дизельные двигатели: Глава 2. Текущее обслуживание. Проверки и регулировки (rus.) Полное руководство «Сделай сам».
Дизельные двигатели: Глава 3. Детали топливной системы и рекомендации по их замене (rus.) Полное руководство «Сделай сам».
Дизельные двигатели: Глава 4. Технические данные (rus.) Полное руководство «Сделай сам».
Дизельные двигатели: Глава 5. Диагностика неисправностей. Блоксхемы. (rus.) Полное руководство «Сделай сам».
Дизельные двигатели: Глава 6. Инструмент и оборудование (rus.) Полное руководство «Сделай сам».

Рядные многоплунжерные топливные насосы высокого давления дизелей (rus.) Учебное пособие Robert Bosch GmbH, 2009. Данная книга является частью серии «Технические инструкции», касающейся методов обеспечения впрыска топлива в дизелях. В ней находит объяснение каждый важный аспект множества конструкций ТНВД и их компонентов, таких как корпусы ТНВД и нагнетательные клапаны, также как и проникновение в принципы их работы. В книге имеются также главы, посвящённые регуляторам частоты вращения и системам автоматического регулирования и управления, описание функциональных режимов, таких как ограничение промежуточной и максимальной частоты вращения, конструктивных типов ТНВД и принципов действия. Приводятся также объяснения устройства и работы таких важных компонентов систем топливоподачи дизелей, как форсунки и распылители форсунок. В главе, посвящённой способам технического обслуживания, описываются методы испытаний и регулировок элементов топливных систем дизелей. Отдельно даются подробные объяснения принципов работы систем электронного управления дизелей (EDC).
Содержание: Обзор топливных систем дизелей, Технические требования, Обзор топливных систем с рядными многоплунжерными ТНВД, Области применения, Типы ТНВД, Состав системы, Регулирование, Система топливоподачи (линия низкого давления), Топливный бак, Топливные линии (трубопроводы топливоподачи), Фильтр дизельного топлива, Дополнительные клапаны рядных многоплунжерных ТНВД, Топливоподкачивающие насосы рядных многоплунжерных ТНВД, Применения, Устройство и принцип работы, Насосы ручной прокачки, Предварительный топливный фильтр, Система подачи топлива самотёком, Стандартные рядные многоплунжерные ТНВД «Тип РЕ», Установка и система привода, Устройство и принцип действия, Варианты конструкций ТНВД, Многоплунжерные рядные ТНВД типа РЕ для работы на альтернативных топливах, Работа рядных многоплунжерных ТНВД, Регуляторы и системы автоматического регулирования и управления рядных многоплунжерных ТНВД, Разомкнутые и замкнутые системы управления, Принцип действия регулятора частоты вращения/системы автоматического регулирования, Режимы работы (определения), Формирование регуляторных характеристик, Назначение регулятора/системы автоматического регулирования (управления), Типы регуляторов частоты вращения/систем автоматического регулирования (управления), обзор конструктивных типов регуляторов частоты вращения, Механические регуляторы частоты вращения, Регулировочные устройства, Пневматическое устройство остановки двигателя Тип PNAB, Муфты опережения впрыска топлива, Механизмы электромагнитного привода, Полудифференциальный датчик с кольцом замыкания, Рядные многоплунжерные ТНВД с управляющей муфтой, Устройство и принцип действия, Распылители форсунок, Штифтовые распылители форсунок, Распылители соплового типа, Дальнейшее развитие конструкций распылителей, Форсунки, Стандартные форсунки, Форсунки со ступенчатым упором, Двухпружинные форсунки, Форсунки сдатчиком подъёма иглы распылителя, Линии высокого давления, Арматура соединений линий высокого давления, Трубопроводы линий высокого давления, Электронное управление дизелей, Технические требования, Обзор систем управления, Системные блоки, Рядные многоплунжерные ТНВД, Технология технического обслуживания, Стенды для испытаний ТНВД, Испытание рядных многоплунжерных ТНВД, Испытание форсунок, Аббревиатуры. 154 стр. 70 Mb.

Диагностика дизельных двигателей (rus.) Автор: Г.Губертус. Книга содержит подробные описания диагностики систем впрыска топлива, механического и электронного регулирования дизельных двигателей, дает представление о методах поиска неисправностей и о специальном оборудовании для регулировок систем питания дизелей. Представлены новейшие узлы и агрегаты. Большое внимание уделено снижению токсичности отработавших газов.
Содержание: Стратегия поиска неисправностей и методы диагностики, распределительные ТНВД фирмы Bosch типа VP37/36 с электронным управлением, распределительные ТНВД фирмы Bosch типа VP30 и VP44 с электронным управлением, ТНВД Epic фирмы Lucas, аккумуляторная система впрыска топлива фирмы Bosch, система с насос-форсунками фирмы Lucas/Delphi, система с насос-форсунками Bosch, рядный ТНВД с дополнительной втулкой. 177 стр. 149 Мб.

Дизельные топливные системы с электронным управлением (rus.)

Denso. Common rail system (eng. ) Service manual
В фирменном руководстве Denso Corporation подробно описаны принципы работы, функции, конструкция, диагностика и техническое обслуживание распространенных систем топливоподачи Common Rail. Руководство хорошо иллюстрировано. 6 Mb. 185 стр.

Handbook of Diesel Engines (eng.) Справочник по дизельным двигателям. Это английское издание дает всесторонний обзор дизельных двигателей от малых одноцилиндровых двигателей до больших 2-х тактных судовых двигателей. Пятьдесят восемь известных специалистов помогали создавать эту книгу. В дополнение к основам дизельных двигателей, в руководстве подробно рассматриваются вопросы энергоэффективности, выбросы выхлопных газов, системы впрыска, электронное управление двигателем и традиционных и альтернативных видов топлива. 634 страниц, 25 Мб.

Система впрыскивания и разогрева (накаливания). Двигатель 1.9л/66кВт (rus.) Руководство по ремонту

Система впрыскивания и разогрева (накаливания). Двигатель 1. 9л/81кВт (rus.) Руководство по ремонту

1.9 SDI Система впрыскивания и разогрева (накаливания) (rus.) Руководство по ремонту

Дизельный двигатель — Система питания и разогрева (накаливания) (rus.) Руководство по ремонту

Диагностика компонентов системы впрыска Bosch EDC 15v (rus.) Для автомобилей Volkswagen Passat 1.9D TDI 1997-2000 г.в.

Электронная система управления дизелем Bosch EDC 16 (rus.) Устройство и принцип действия. Пособие по программе самообразования

VW Passat B5 1997-2000: Системы топливопитания дизельных двигателей (rus.) Описаны автомобили с двигателями: AFN, AVG, AHU, AHH, AJM, ATJ.

VW Passat B5 1997-2000: Система предпускового подогрева дизельных двигателей (rus.)

Замена расходомера на турбодизеле VW Golf 4 / VW Bora (VW Passat B5) (rus.) Фотоотчет

Volkswagen Polo 1994- : Дизельная топливная система (rus.)

Разборка и чистка геометрии турбины двигателей AHH, AFN и др. (rus.) Фотоотчет

VW Golf III: Система впрыска дизельного двигателя (rus.) Диагностика и неисправности

VW Golf 3 / Vento 1992-1996: Топливная система — дизельные двигатели (rus.)

VW Golf I: Дизельная система впрыска (rus.) Диагностика и неисправности

Four cylinder diesel 1977-1983 (eng.) Учебник по поиску неисправностей в старых дизелях VW.

Volkswagen Sharan (Seat Alhambra, Ford Galaxy) 1995 ->: Системы питания и выпуска отработавших газов (rus.) Система питания, система впрыска топлива бензинового двигателя Motronic M3.8.1, Motronic M3.8.5, Motronic ME7.1, Motronic ME7.5, Simos, SEFI (ECC-V), система впрыска топлива дизельного двигателя, турбокомпрессор, система выпуска.

Diesel fuel injection system. Двигатель AAZ (eng.)

Diesel Turbo Direct Injection (TDI) system, servicing. Двигатель 1Z, AHU (eng.)

Volkswagen 2.0L Engine BHW: Fuel supply system components (eng. ) Компоненты топливной системы
Volkswagen 2.0L Engine BHW: Diesel Direct Fuel Injection System, servicing (eng.) Обслуживание системы впрыска
Volkswagen 2.0L Engine BHW: Charge air system with turbocharger (eng.) Турбочарджер

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Топливные системы «Коммон Рейл» с электронным управлением

Качество распыливания дизельного топлива во многом предопределяет процесс его горения, а значит и образования токсичных компонентов в отработавших газах. Более качественного распыливания можно достигнуть при высоком давлении порядка 1600…2500 кгс/см2. Однако стандартные системы топливоподачи не могут обеспечить подачу топлива к форсункам под таким давлением, поэтому в настоящее время более широкое распространение имеют топливные системы с электронным управлением – «Коммон Рейл»,  насос-форсунки и системы насос-форсунка-трубопровод.

Главной отличительной особенностью аккумуляторных топливных систем с электронным управлением «Коммон Рейл» является разделение узла создающего давление (ТНВД – аккумулятор) и узла впрыска (форсунки). Аккумуляторные топливные системы применялись еще в 50-е годы на двигателях морских судов. Первым промышленным образцом аккумуляторной топливной системы с электронным управлением без мультипликаторов давления, названный коммон рейл (Common Rail) (общий путь, т.е. общая для форсунок магистраль, аккумулятор , явилась совместная разработка фирм Robert Bosch GmbH, Fiat, Elasis. В настоящее время работы по применению систем «коммон рейл»  ведутся  практически во всех фирмах-производителях ТПА (R. Bosch, Lucas, Siemens, L’Orange). На серийных автомобилях с применением электронного управления они появились  в 1997 году. По сравнению с обычным дизелем система «коммон рейл» позволяет снизить расход топлива до 40% при уменьшении токсичности отработавших газов и снижении шумности при работе на 10 %.

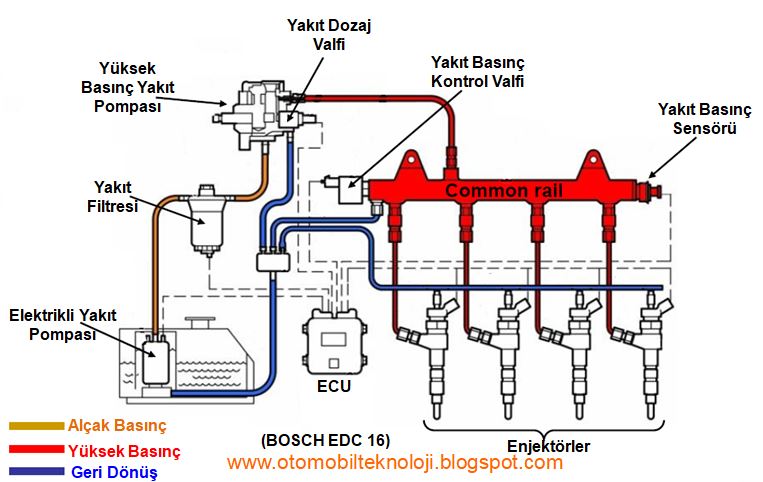

На рисунке  показана схема системы «коммон рейл»:

Рис. Схема системы питания дизельных двигателей «коммон рейл»:
1 – топливный бак; 2 – топливопроводы слива; 3 – ТНВД; 4 – регулятор давления; 5 – топливопровод высокого давления; 6 – топливоподкачивающий насос; 7 – фильтр; 8 – гидроаккумулятор; 9 – датчик давления; 10 – предохранительный клапан; 11 – электрогидравлическая форсунка; 12 – датчик педали акселератора; 13 – датчик частоты вращения и положения коленчатого вала; 14 – температурный датчик; 15 – блок управления

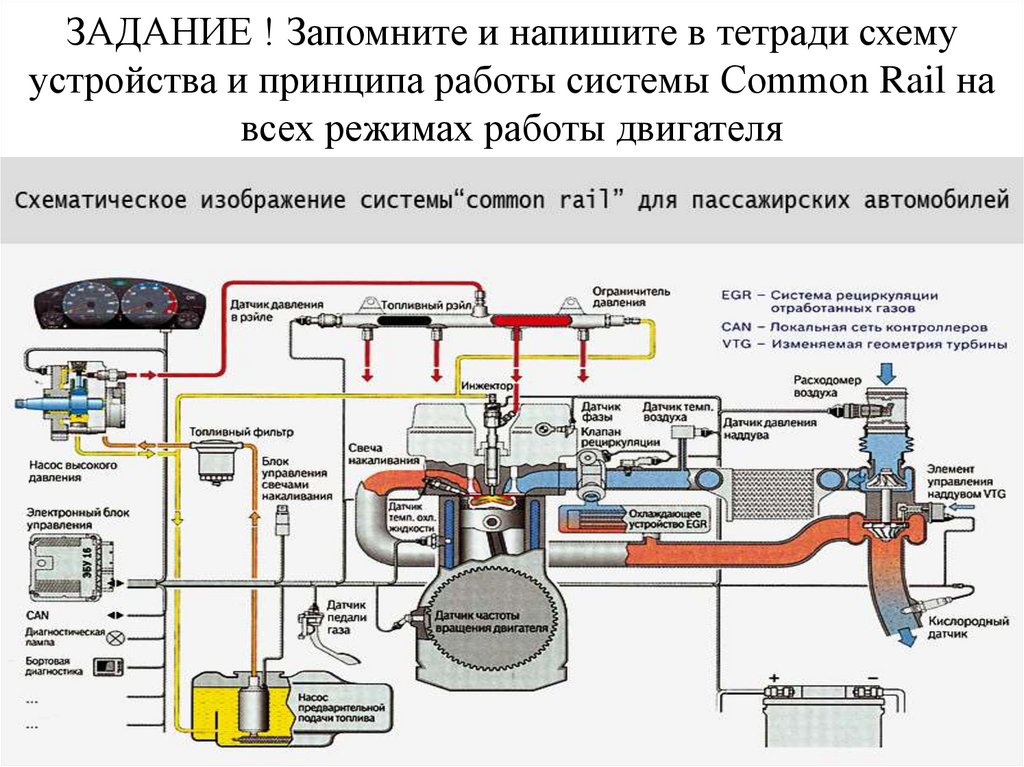

На рисунке показано расположение элементов системы питания «коммон рейл» на двигателе в развернутом виде.

Рис. Развернутая схема системы питания дизельного двигателя «коммон рейл»:
1 ­– ТНВД; 2 – впускной электрический клапан; 3 – электрический клапан перепуска топлива на слив; 4 – гидроаккумулятор; 5 – датчик давления; 6 – реле свечи накаливания; 7 – электронный блок управления; 8 – датчик температуры топлива; 9 – аварийный ограничитель подачи топлива; 10 – предохранительный клапан; 11 – форсунка впрыска; 12 – свеча накаливания; 13 – датчик температуры охлаждающей жидкости; 14 – датчик частоты вращения и положения коленчатого вала; 15 – датчик температуры воздуха; 16 – датчик давления воздуха; 17 – расходомер воздуха; 18 – турбокомпрессор; 19 – электромеханический преобразователь регулятора рециркуляции отработавших газов;  20 – электромеханический преобразователь регулятора наддува; 21 – компрессор: 22 – разъем для электронного тестера; 23 – сигнализатор самодиагностики; 24 – датчик кондиционера; 25 – компрессор кондиционера; 26 – датчик скорости; 27 – датчик и указатель скорости; 28 – датчики трансмиссии и др. ; 29 – датчик педали акселератора; 30 – панель приборов; 31 – АКБ; 32 –  топливный бак с электрическим топливоподкачивающим насосом; 33 – фильтр тонкой очистки.

Принцип работы «Коммон Рейл»

Принцип работы системы заключается в следующем. С помощью топливоподкачивающего насоса 6  топливо прокачивается через фильтр 7 с влагоотделителем и подается в радиально-плунжерный насос высокого давления 3, который с помощью эксцентрикового вала приводит в движение три плунжера. Этот насос  напрямую связан с распределительным валом и срабатывает при каждом обороте, а не так как в обычном двигателе один раз за два оборота. В нем размещают также регулятор производительности и подкачивающий насос. От ТНВД топливо под большим давлением  поступает в гидроаккумулятор 8, откуда под высоким давлением поступает на электро или пьезогидравлические форсунки 11. Излишки топлива от форсунок и ТНВД сливаются в топливный бак 1 через топливопроводы слива 2. Блок управления 15, получая информацию по входным параметрам (с датчиков), задает значения выходных параметров используя заложенную программу (воздействует на исполнительные механизмы), что в целом необходимо для получения требуемых характеристик двигателя.

Количество топлива подаваемого в цилиндры двигателя через форсунки зависит от сигнала электронного блока управления 15, в зависимости от режима работы двигателя. В блок управления поступает информация от различных датчиков: температуры двигателя, температуры поступающего воздуха, датчика частоты вращения и положения коленчатого вала двигателя, датчика положения педали акселератора, датчика расходомера воздуха, датчика давления воздуха и др.

Давление в системе регулируется по сигналу блока управления с помощью регулятора 4. На холостом ходу оно минимальное, что снижает шум работы форсунок и ТНВД, а при разгоне максимальное для обеспечения лучшей приемистости.

Система «коммон рейл»  подвергает моторное масло большим нагрузкам. Из-за более интенсивного горения верхняя часть поршней нагревается гораздо сильнее, чем у традиционного дизельного двигателя. Верхняя часть поршня у традиционного двигателя непосредственного впрыска нагревается до 320-350°C, при системе «коммон рейл» свыше 400°С, то есть моторное масло выгорает значительно быстрее. В результате в таких двигателях возникает потребность в синтетических маслах, или, по крайней мере, в полусинтетических материалах.

Дизельный двигатель с топливной системой Common Rail. Выбор ВМС США

Роман Барский

07 декабря 2019, 07:03

Двигатели компания Fairbanks Morse спроектированы так, чтобы обеспечить более высокую эффективность, улучшенный расход топлива и меньшие выбросы в течение срока службы систем.

Система впрыска топлива Common Rail — это продвинутая технология для дизельных двигателей и ее применение на двигателях FM MAN, приведет к значительной экономии средств военно-морского флота США в течение срока службы этих энергосистем.

Дизельные двигатель FM MAN 6L48/60 Common Rail (CR) для морских баз снабжения ESB.

Компания Fairbanks Morse (группа EnPro Industries), американский производитель среднескоростных двигателей, сообщила о получении заказа на поставку четырех главных дизельных двигателей для установки на корабль снабжения — морскую базу Expeditionary Sea Base (ESB) «Экспедиционный док ВМС США».



Двигатели будут изготовлены на объекте компании в Белойте (Висконсин). Таким образом, для кораблей серии ESB компания построит в общей сложности 12 двигателей. FM MAN 6L48/60 Common Rail (CR) имеет мощность 6480 кВт (или 8812 л.с., все четыре — 25920 кВт, или 35250 л.с.).

Морская база Expeditionary Sea Base (ESB) «Экспедиционный док ВМС США».

Технология системы Common Rail использует общий топливный коллектор высокого давления, насосы высокого давления, систему подачи топлива с электронным управлением, электронную систему управления и новую систему управления для подачи точного количества топлива на протяжении всей работы двигателя.

Expeditionary Sea Base (ESB). Морская база снабжения ВМС США.

В ESB предусмотрены летная палуба площадью 52 000 квадратных футов, склад топлива и оборудования, места для ремонта, журналы, помещения для планирования миссий и помещения для размещения до 250 человек.



Корабли способны поддерживать несколько миссий, включая меры противодействия воздушным минам (AMCM), операции по борьбе с пиратством, операции по безопасности на море, миссии по оказанию гуманитарной помощи и оказанию помощи при бедствиях, а также реагирование на кризис Корпуса морской пехоты США.  Вертолеты MH-53 и MH-60 будут модернизированы для поддержки самолетов с наклонным винтом MV-22.







Система впрыска топлива Common Rail



Дизельный двигатель с топливной системой Common Rail — это самый современный этап эволюции дизельных двигателей с прямым впрыском топлива. В отличие от традиционных дизелей с низким давлением подачи топлива (с рядными насосами или насос-форсунками), такой двигатель оборудован аккумулятором топлива — рампой, куда под большим давлением (от 1350 до 2500 бар) подается дизельное топливо и далее распределяется между электрическими форсунками с соленоидными клапанами или с пьезокристаллами внутри. Последние поколения систем Common Rail отличаются применением пьезоэлектрических инжекторов для увеличения точности впрыска с количественным увеличением фаз впрыска, а также повышением давления подачи топлива в рампу (свыше 2500 бар).

Системы впрыска Common Rail имеют модульную конструкцию. Каждая система состоит из топливного насоса высокого давления, форсунок, топливной рампы и электронного блока управления.

Система берет название от общего резервуара с находящимся под высоким давлением топливом (Common Rail), который снабжает топливом все цилиндры. В традиционных системах впрыска давление топлива создается отдельно для каждого цикла впрыска. В системе Common Rail процессы создания давления топлива и собственно впрыска разделены, так что топливо всегда готово к подаче в цилиндр.



Принцип действия



В традиционных системах впрыска давление топлива создается отдельно для каждого цикла впрыска. В системе Common Rail процессы создания давления топлива и собственно впрыска разделены, так что топливо всегда готово к подаче в цилиндр. Давление топлива создается топливным насосом высокого давления. Насос создает давление топлива и подает его по трубопроводу высокого давления к входу в рампу, которая выступает в роли общего резервуара для всех форсунок. Так пошло название «общая топливная рампа» – Common Rail. Отсюда топливо подается к отдельным форсункам, которые впрыскивают его в камеры сгорания цилиндров.



Преимущества

• Точный и эффективный впрыск топлива с чрезвычайно короткими интервалами, а также последовательный впрыск
• Высокая производительность и плавная работа двигателя при низком расходе топлива и уровне выбросов
• Возможность установки в большинство коммерческих автомобилей благодаря модульности конструкции

Двигатель Fairbanks Morse MAN 6L48/60. Кроме увеличения мощности силовой установки и снижения расхода топлива, преимущества системы впрыска под высоким давлением Common Rail не заканчиваются. Данная система отмечается уменьшением шума при работе мотора, при этом крутящий момент дизельного двигателя повышается в среднем на 5-10%.



Топливные насосы высокого давления



Топливный насос высокого давления сжимает топливо и обеспечивает подачу необходимого его количества. Он постоянно подает топливо в резервуар высокого давления (рампу), таким образом поддерживая давление в топливной системе. Давление находится на необходимом уровне даже на низких частотах работы двигателя, поскольку создание давления не зависит от частоты работы двигателя.



Форсунки



Форсунка в системе впрыска Common Rail состоит из распылителя, привода (в пьезоэлектрических форсунках) или электромагнитного клапана (в электромагнитных форсунках), а также гидравлического и электрического разъема для задействования иглы распылителя.



Форсунки устанавливаются в каждом цилиндре и подсоединяются к рампе короткими трубопроводами высокого давления. Форсунка управляется электронным блоком управления дизельным двигателем (EDC). Это обеспечивает открытие или закрытие распылителя иглой вне зависимости от типа форсунки – электромагнитного или пьезоэлектрического. Форсунки с пьезоэлементами несколько тоньше и работают особенно тихо. Оба варианта демонстрируют одинаково короткое время срабатывания и позволяют осуществлять предварительный впрыск, основной впрыск и вторичный впрыск для обеспечения полного и эффективного сгорание топлива на каждом этапе работы.

Для повышения эффективности функционирования системы впрыска Common Rail было решено разработать и использовать специальный узел, который называется аккумуляторный блок, содержащий в своем составе распределительный трубопровод, трубки подачи топлива, а также сами форсунки. Электронный блок управления по заложенной в него программе передает управляющий сигнал к форсункам, а точнее к их соленоидам, которые установлены на этих деталях.

Кроме увеличения мощности силовой установки и снижения расхода топлива, преимущества системы впрыска под высоким давлением Common Rail  не заканчиваются. Данная система отмечается уменьшением шума при работе мотора, при этом крутящий момент дизельного двигателя повышается в среднем на 5-10 процентов. Благодаря вышеописанным факторам, система впрыска топлива Common Rail  получила всеобщую популярность и на сегодняшний день примерно каждый 2-ой автомобиль на планете с дизельной силовой установкой оборудован этой технологией.





Видео. Fairbanks Morse — вот это звук!



Старый двигатель Fairbanks Morse Model 32D, долгое время работал на ирригационных линиях и перемещал воду на поля, теперь находится двигатель в музее Потсвилля.



Fairbanks Morse and Company — американская производственная компания, действовавшая в конце XIX и начале XX веков. Изначально специализировалась на производстве весов, впоследствии диверсифицировалась в пользу насосов, двигателей, ветряков, кофемолок, мельниц, локомотивов и индустриальных поставок вплоть до своей продажи в 1958 году и использовала торговую марку Fairbanks-Morse.



Корпорация объединяет собой три различных направления, которые могут считаться потомками компании, однако ни одно не является прямым наследником оной. Все виды деятельности разделены между: Fairbanks Morse Engine (FME) — дочерняя компания EnPro Industries, производящая и обслуживающая двигатели, Fairbanks Scales (производство весов), Fairbanks Morse Pumps (производит насосы).

Источник

Нашли опечатку? Выделите фрагмент и нажмите Ctrl+Enter.

Новости о науке, технике, вооружении и технологиях.

Подпишитесь и будете получать свежий дайджест лучших статей за неделю!

Email*

Подписаться

Впрыск Common Rail — Устройство, принцип работы системы

Количество применяемых в современном автомобилестроении систем впрыска достаточно велико. Однако важно понимать, что если в случае бензиновых двигателей их разнообразие действительно весьма серьезное, то в случае дизелей равнозначной альтернативы системе «Common Rail» практически не существует. Да, с ней может в какой-то степени посоперничать исполнение «насос-форсунка», однако однозначная победа все равно останется за «Common Rail». Сегодня мы поговорим о том, как устроена данная система впрыска, а также отметим основные принципы её работы.

Устройство системы впрыска Common Rail

Система топливного питания «Common Rail» имеет двойной контур, выполненный в виде двух смежных частей: контуров высокого и низкого давления.

• Контур высокого давления. Он состоит из нескольких взаимодействующих элементов: мощного насоса (ТНВД), форсунок, пары клапанов (дозирующего и контрольного, занимающегося регулировкой уровня давления), рампы и аккумулятора.
• Контур низкого давления. Основными элементами контура низкого давления выступают: электрический насос подачи горючего, компенсационный бачок, фильтр и насос шестеренного типа изготовления.

Насос контура низкого давления осуществляет поступление дизтоплива в систему, после чего оно, проходя фильтры и узел компенсационного бачка, попадает в насос высокого давления. Он осуществляет перекачку смеси в аккумулятор, из которого горючее переходит сквозь клапан форсунок внутрь камер сгорания.

Назначение основных элементов Common Rail

Насос высокого давления. Главное назначение ТНВД – подача горючего в главную топливную рампу под давлением, достигающим 1600 бар.

Форсунки. Функция форсунок состоит в закачке топлива в камеры сгорания цилиндров. Они имеют непосредственное соединение с рампой, а поставку смеси в цилиндры производят посредством впускных клапанов. В основном применение находят электрогидравлический тип форсунок и форсунки с пьезоэлементом.

Дозирующий клапан. Данный элемент предназначен для регулировки количества горючего, направленного в ТНВД.

Контрольный клапан. Как не трудно догадаться, контрольный клапан устанавливается для регулировки давления внутри топливной системы, изменяющегося во время различных режимов работы силового агрегата.

Рампа не только накапливает топливо, поступившее от насоса, но и осуществляет выравнивание любых его скачков, частенько возникающих во время подачи топлива на форсунки.

Управляющий блок. Данный узел имеет достаточно сложное устройство. В его состав входит несколько датчиков, определяющих уровень нагрузки на двигатель, температуру поступившего воздуха, давление горючего внутри обоих контуров и т.п. Главный блок, снимая показатели с этих датчиков, дает различные команды исполняющим органам, которыми можно назвать форсунки и оба установленных клапана.

Принцип работы впрыска Common Rail

Система подачи топлива «Common Rail» подразумевает многократное топливное снабжение мотора в режиме одного такта функционирования. Она проходит в три этапа:

• Предварительный. Данный этап предусматривает закачку ограниченного количества топлива, целью которого является наращивание температуры и давления в камерах сгорания. Это значительно ускоряет возгорание горючего, а также снижает шум и количество вредных выбросов двигателя. Число предварительных впрысков топлива имеет прямую зависимость от режима работы агрегата. Например, на холостом ходу применяется два дополнительных впрыска, при высоком уровне оборотов – один, если же движок работает на предельной мощности, предварительный впрыск не производится вовсе.
• Основной. Этап основной работы подразумевает выполнение всех предусмотренных циклов работы ДВС от подачи основной партии топлива, до выпуска отработанных газов.
• Дополнительный. Применение дополнительного этапа вызвано необходимостью постоянного подогревания газа, оставшегося от предыдущего рабочего цикла. Помимо этого, благодаря дополнительному впрыску из камер удаляются микрочастицы сажи.

Подведем итоги

В конце статьи отметим, что отсутствие мало-мальски серьезной конкуренции у впрыска «Common Rail» имеется вовсе не из-за прихоти автокомпаний. Такое положение вещей определяется теми рабочими характеристиками, которые способна обеспечивать данная схема питания. Преимуществами «Common Rail» можно назвать великолепную топливную экономию, экологичность, а также крайне низкий уровень шума, возникающего во время работы. Важно отметить и полностью автономное высокоточное регулирование режимов работы системы, исключающее любые сбои. Ничем подобным другие типы впрыска дизельных двигателей похвастаться не могут, а значит можно предположить, что дальнейшее совершенствование данного направления будет осуществляться именно на основе впрыска «Common Rail».

Комон Рейл — что такое система Common Rail ?

Система Комон Рейл вызывает у многих автолюбителей необоснованное недоверие и опасение. Ее считают очень сложной и неремонтопригодной. Однако она давно используется мировыми автопроизводителями, и зарекомендовала себя с наилучшей стороны, просто называется в каждом автомобиле она по-разному. Для Фольксвагена это будет TD I, для моторов марки Форд TDCi, в Хундаи и Киа используется обозначение Common Rail Direct Injection (CRDI).

Определения системы Коммон Рейл

Для того, чтобы понять, что такое Комон Рейл, можно просто перевести с английского это сочетание слов – общая магистраль. По этой магистрали осуществляется подача топливной смеси к форсункам двигателя от общего аккумулятора высокого давления. Величина давления, независимо от скорости вращения коленвала, остается постоянной. В этом заключается главное отличие от обычных дизельных моторов.

По средствам команды блока управления осуществляется подача горючего форсунками с помощью соленоидов, снабженных магнитами. Топливная смесь перед впрыском нагнетается насосом высокого давления до определенный величины сразу же после запуска двигателя. После этого топливо поступает на форсунки по топливопроводу.
Другим отличием системы Коммон Рейл от обычных дизелей является наличие соленоида, который осуществляет подъем форсуночной иглы. Количество поступающего топлива зависит от положения педали газа, а давление, создаваемое насосом, задается программой из блока управления. Давление топливной смеси и сам процесс впрыска полностью разделены, что позволяет осуществить многофазные варианты впрыска. Старые двигатели с системой Common Rail снабжались двухфазным впрыском, современные же модели оснащаются фазами в количестве до 9 штук.

Преимущества системы Common Rail

Что это за система Common Rail, мы выяснили, теперь осталось разобраться, почему же она все чаще используется на современных автомобилях вместо старых атмосферных двигателей. Основные преимущества представлены ниже:
1) Понижение содержания вредных веществ в выхлопных газах
2) Большая экономия топлива
3) Увеличение мощности двигателя
4) Снижение характерного для дизельных моторов шума
Требования к экологичности автомобилей с каждым годом повышаются, поэтому старые дизеля уже не могут проходить технические осмотры. Это связано с большим содержанием вредных веществ в выхлопных газах. Экономия же топлива происходит за счет одновременного распыления дизеля по цилиндру. Топливо сгорает в большем количестве и поэтому производится меньше отходов, выходящих через выхлопную трубу. Эта система позволяет наиболее точным образом дозировать смесь, что также приводит к снижению потребляемого топлива.

Недостатки

К числу недостатков можно отнести следующие характеристики двигателя с системой Коммон Рейл:
1) Необходимость заправляться только качественным топливом. Связано это с тем, что система выполнена с максимальной точностью и притиркой всех элементов, и в случае попадания в нее загрязнений может выйти из строя или же существенно понизить срок эксплуатации. Эта проблема особо актуальна в условиях низкого качества солярки на отечественных заправках
2) Наличие большого числа датчиков и управляющих элементов, что увеличивает вероятность выхода из строя одного из них и системы в целом. При этом ремонт этих комплектующих достаточно дорог, если сравнивать с автомобилями с обычным мотором
3) Цена на запчасти достаточно высокая, т.к. все элементы выполнены из высокопрочного металла, обработанного с большой точностью
4) Ремонт осуществляется только профессионалами с использованием специального оборудования
Дизель Common Rail и что это такое наглядно продемонстрировано в следующем видеоролике:

Здесь представлена информация по двигателю от Хундай, это видео будет полезно не только опытным мастерам, но и любителям, которые не знают даже основные принципы работы моторов. Также тут можно почерпнуть информацию о возможных причинах поломок и способы их ремонта.
Определенно, что будущие дизельных двигателей за системой Коммон Рейл, т.к. обычные моторы уже не отвечают современным потребностям автовладельцев. Да и экология выдвигает жесткие требования, следование которым невозможно без использования новых технологичных решений. Малый расход топлива также имеет огромное значение – с каждым днем цены на нефтепродукты неизменно растут, что приводит к росту стоимости солярки.

Особенности системы и принцип работы Common Rail

Конструкторы, занимающиеся проектированием современных автомобильных моторов, стараются максимально оптимизировать работу ДВС. Появление топливной системы аккумуляторного типа Common Rail (CR) стало одним из решений, полученных в результате их труда. Идея разделения нагнетания давления и собственно ввода горючего стала основополагающей в разработке нового механизма.

Большое давление в «Коммон Рейл» формируется отдельно от числа оборотов вращения коленвала силового агрегата и вырабатывания объема вводимого горючего. Солярка, снаряженная для впрыска, концентрируется под высоким давлением в рампе. Объем вводимого в дизель горючего зависит от действий водителя. Нагнетание введения горючего регулируется электронным блоком управления (ЭБУ), подающим в нужный момент электрический импульс на открытие к электромагнитному клапану, нужной форсунки, через которую происходит ввод топлива в цилиндры ДВС.

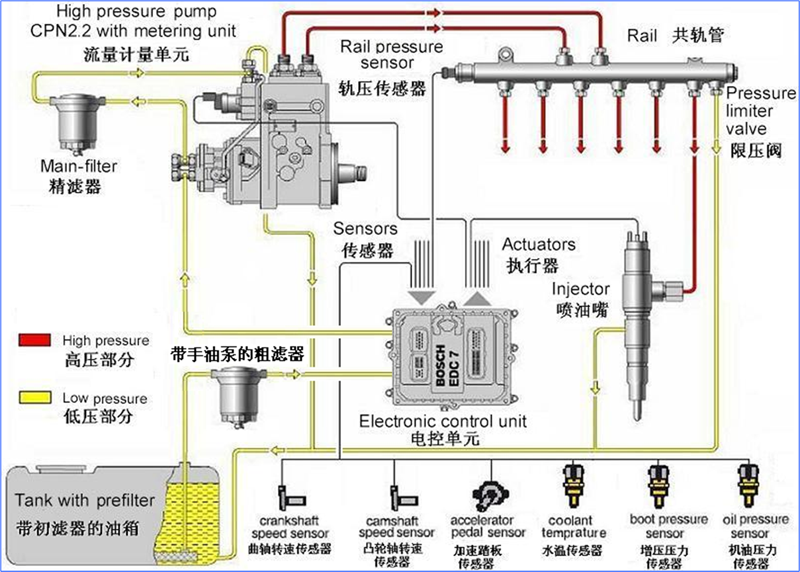

В структуру системы подачи топлива «коммон рейл» входят следующие детали электронного регулирования:

• Контроллер числа оборотов коленвала;
• Контроллер числа оборотов распредвала;
• Контроллер позиции педали акселератора;
• Контроллер давления наддува;
• ЭБУ;
• Контроллер давления в топливном аккумуляторе;
• Контроллер температуры жидкости охлаждения.

Устройство ЭБУ с помощью командных импульсов через разомкнутые и замкнутые контуры управляет работой мотора автомобиля.

Основные типы неисправностей Common Rail

Несмотря на высокое качество деталей, входящих в конструкцию CR, она нередко выходит из строя. Главными причинами поломок являются топливо неудовлетворительного качества и естественный износ механизмов в результате длительной эксплуатации. Тревожными сигналами появления дефекта обычно служат следующие явления:

• Нестабильная работа мотора на холостом ходу;
• Силовой агрегат не может развить максимальную мощность;
• Движение авто сопровождается рывками и провалами.

Подобные симптомы иногда сопровождаются повышенным шумом в районе мотора и существенным ростом расхода горючего. Продолжение эксплуатации автомобиля с подобными проблемами может привести к усугублению проблемы и полному выходу из строя системы «коммон рейл». Чтобы избежать неприятностей специалисты рекомендуют незамедлительно обратиться за помощью в ближайшую автомастерскую.

В хороших СТО обследование состояния Common Rail проводится с помощью современных компьютеризированных систем, позволяющих точно выявить проблемный элемент. Доверять проверку системы CR своего автомобиля нужно опытному специалисту, имеющему достаточный стаж работы в данной сфере, и способному легко интерпретировать показания датчиков электронных диагностических устройств.

Диагностировать CR собственными силами

Когда возможность попасть в специализированный ремонтный центр отсутствует, некоторые оценочные действия на предмет выявления неисправности системы «коммон рейл» можно произвести и в гаражных условиях самостоятельно. В случае появления проблем с запуском мотора или его нестабильной работой после включения специалисты рекомендуют первым делом проверить свечи накала.

Испытание на пригодность свечей накала довольно легко провести. Для этого необходимо пропустить через деталь напряжение 12 В, а на выходе подсоединить электрическую лапочку накаливания с тем же U и мощностью до 60 Вт. В случае яркого свечения лампы, свеча считается годной. Если источник света не загорается или тускло мерцает, свеча признается неисправной и требует замены.

Когда при попытке запуска мотора отсутствует воспламенение рабочей смеси, необходимо проверить аккумуляторную систему на наличие топлива и необходимого давления, которое считается нормальным для стабильного включения двигателя, если достигает значения 150 атмосфер и выше. Испытание Common Rail в этом случае происходит по следующему плану:

1. Обследование топливной рейки и всех трубок системы. Если будет найдена утечка горючего, требуется незамедлительно ее устранить;
2. Проверка подачи топлива к форсункам. Слегка отпускается штуцер, и проверяется наличие горючего по появлению течи. Если в системе питания топливо отсутствует, то возникает необходимость проверки ТНВД и насоса подкачки, ведущего подачу горючего из топливного бака.

Специалисты  СТО Дизель Карс все же не рекомендуют заниматься неисправностями Common Rail самостоятельно, а обратиться за помощью к специалистам автосервиса.

Система впрыска Common-Rail

Система подачи топлива, в которой два или более насоса высокого давления питают общий коллектор или магистраль. Регулирующие клапаны определяют время и объем подачи топлива к форсункам цилиндров. Преимуществами технологии Common Rail являются бездымная работа, более низкие стабильные рабочие скорости (примерно до 10 об / мин для 2-тактных двигателей) и уменьшенный расход топлива при частичной нагрузке.

В системах механического впрыска давление впрыска топлива зависит от частоты вращения и нагрузки двигателя.Когда давление впрыска падает при более низких нагрузках, капли топлива становятся больше, и для полного сгорания этих капель не хватает времени. Результат — облако дыма. Технология впрыска Common-Rail дает возможность поддерживать высокое давление впрыска вплоть до холостого хода и добиться «отсутствия дыма при любой нагрузке».

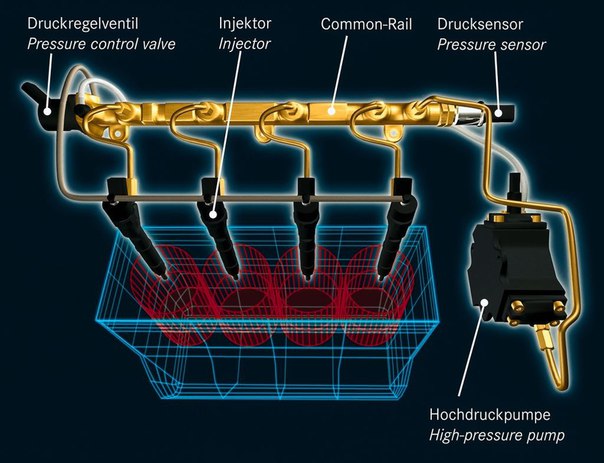

Common Rail — это коллектор, проходящий по длине двигателя чуть ниже уровня крышки цилиндра. Он обеспечивает определенный объем для хранения жидкого топлива и имеет средства для гашения волн давления.Топливо подается из общей топливной магистрали через отдельный блок управления впрыском для каждого цилиндра двигателя к стандартным клапанам впрыска топлива. Блоки управления регулируют время впрыска топлива, регулируют объем впрыскиваемого топлива и задают форму схемы впрыска. Три клапана впрыска топлива в каждой крышке цилиндра управляются отдельно, поэтому их можно запрограммировать на работу по отдельности или в унисон, если это необходимо.

Большой морской знак прошел 18 сентября 2001 года, когда успешно завершились ходовые испытания нового балкера GYPSUM CENTENNIAL дедвейтом 47 950 тонн.Судно приводится в движение первым в мире тихоходным дизельным двигателем с системой впрыска Common-Rail: Wärtsilä Sulzer 6RT-flex58T-B, развивающим 11 275 кВт при 93 об / мин. Этот двигатель не имеет стандартного распределительного вала и его зубчатой ​​передачи, топливных насосов впрыска, насосов привода выпускных клапанов и реверсивных серводвигателей. Он оснащен системой Common-Rail для впрыска топлива и срабатывания выпускного клапана, а также полного электронного управления этими функциями двигателя. Первый коммерческий 4-тактный двигатель с системой Common Rail был введен в эксплуатацию в начале 2001 года — Wärtsilä 9L46D на борту круизного судна CARNIVAL SPIRIT.

Система Common-Rail с соленоидными форсунками

Группа компаний Bosch Bosch Motorsport

Английский

• Немецкий
• Английский

Мобильные решения Bosch Главная

• Главная
• Основные особенности
  • Персонализированная мобильность
    • Мобильность как услуга
    • Комфортная зарядка
    • Без ключа
  • Автоматизированная мобильность
    • ESP — путь к безопасности дорожного движения
    • Системы помощи водителю для коммерческих автомобилей
    • Разум, думай, Закон
    • На пути к безаварийной езде на мотоцикле
    • Проекты и инициативы
  • Подключенная мобильность
    • Устройство Интернета вещей на колесах
    • Архитектура E / E
    • Автомобильный компьютер
    • Подключенный автомобиль
    • Подключенные услуги
    • Обновления за воздух
    • Интеллектуальное сельское хозяйство
  • Трансмиссия и электрифицированная мобильность
    • Сочетание трансмиссии для улучшения качества воздуха
    • Прорыв в области электромобильности
    • Городская мобильность и качество воздуха
    • Производительность и удовольствие от вождения
• Продукты и услуги
  • Легковые и легкие коммерческие автомобили
    • Силовые агрегаты
      • Электропривод
      • Высоковольтные гибридные системы
      • Решения по гибридизации Системы 48 В
      • Топливный элемент- электромобиль
      • решения для трансмиссии eCityTruck
      • Прямой впрыск бензина
      • Впрыск топлива через порт бензина
      • Сжатый природный газ
      • Система Common-Rail (соленоид)
      • Система Common-Rail (пьезо)
      • Система очистки выхлопных газов Denoxtronic
      • Очистка выхлопных газов с помощью технологии двойного впрыска
      • Системы привода Flex Fuel
      • Управление температурой для гибридных систем и электроприводов
      • Управление температурой для двигателей внутреннего сгорания
      • Технология трансмиссии
      • Трансмиссия DH-CVT
      • Датчики трансмиссии
      • Системы накаливания
    • Автоматическое вождение
      • Ассистент движения в пробках
      • Ассистент движения на шоссе
      • Локализация для автоматизированного вождения
      • Дорожная сигнатура
      • DASy автомобильный компьютер
      • Услуги прогнозирования состояния дороги
    • Автоматическая парковка
      • Автоматическая парковка автомобиля служащим
      • Функции парковки в домашней зоне
      • Функции парковки в гараже
      • Дистанционный ассистент парковки
    • Системы помощи водителю
      • Ассистент смены полосы движения
      • Предупреждение о выезде с полосы движения
      • Ассистент удержания полосы движения
      • Автоматическое экстренное торможение
      • Автоматическое экстренное торможение уязвимых участников дорожного движения
      • Предупреждение о перекрестном движении сзади
      • Информация о дорожных знаках
      • Интеллектуальный хедлай ght control
      • Адаптивный круиз-контроль
      • Облачное предупреждение водителя о неправильном пути
      • Ассистент зоны строительства
      • Обнаружение сонливости водителя
      • Уклонение от рулевого управления
      • Экстренное торможение при маневрировании
      • Многокамерная система
      • Система помощи при парковке
      • Парковка помощь
      • Система заднего вида
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система безопасности прицепа
      • Антиблокировочная тормозная система (ABS)
      • Усиление тормозов и распределение тормозных усилий
      • Электронная программа стабилизации (ESP®)
      • Система защиты пешеходов
      • Система защиты пассажиров
      • Интегрированные системы безопасности
      • Системы рекуперативного торможения
      • Стеклоочистители
      • Встроенный силовой тормоз
    • Интерьер и кузов системы
      • Решения для информационно-развлекательной системы и кабины
      • Системы отображения и взаимодействия
      • Электроника кузова
      • Приводы комфорта
      • Системы контроля салона
    • Системы рулевого управления
      • Системы рулевого управления с электроусилителем
    • Решения для подключения
      • Центральный шлюз
      • Блок управления V2X Connectivity
      • Perfectly keyless
      • Connected horizon
      • mySPIN
  • Коммерческие автомобили
    • Системы трансмиссии
      • Решения для трансмиссии eCityTruck
      • Решения для электропривода eRegioTruck
      • Решения для электропривода eDistanceTruck
      • Система Common-Rail CRSN
      • Система Common-Rail MD / OHW
      • Очистка выхлопных газов с технологией двойного впрыска 900 17
    • Системы помощи водителю
      • Интеллектуальное управление фарами
      • Предупреждение о выезде с полосы движения
      • Ассистент удержания полосы
      • Ассистент центрирования полосы
      • Аварийное удержание полосы
      • Расширенное экстренное торможение
      • Информация о дорожных знаках
      • Предупреждение о столкновении при повороте
      • Движение информационная система
      • Адаптивный круиз-контроль
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система безопасности пассажиров
    • Внутренние и кузовные системы
      • Информационно-развлекательные системы
      • Цифровые комбинации приборов
      • Кузовная электроника
      • Цифровое зеркало
    • Рулевые системы
      • Гидравлические и электрогидравлические системы рулевого управления
    • Возможности подключения
      • Central G ateway
      • Блок управления подключением
      • Perfectly keyless
      • Решения для подключения V2X
      • Connected horizon
  • Off-Highway и большие двигатели
    • Силовые агрегаты
      • Электрифицированные силовые агрегаты
      • Модульная система Common Rail для больших двигателей
      • Система Common-Rail MD / OHW
      • Система Common-Rail для коммерческих автомобилей
      • Насосная система и насос-форсунка
      • Компоненты механического впрыска дизельного топлива для больших двигателей
      • Системы газового и двухтопливного впрыска
    • Автоматизированные вождение
      • Роботизированный контроллер для внедорожников
    • Системы помощи водителю
      • Многокамерная система
    • Intelligent Planting Solution
  • Двухколесные и силовые виды спорта
    • Системы трансмиссии
      • Системы управления двигателем
      • Приводная система
      • Интегрированная система
      • Приводные устройства eBike
    • Системы безопасности при езде
      • Контроль устойчивости мотоцикла (MSC)
      • ABS мотоцикла
      • Полуактивная система управления демпфированием
    • Системы помощи водителю
      • Расширенные системы помощи водителю
    • Инструменты и информационно-развлекательная система
      • Приборы и информационно-развлекательная система
      • Системы визуализации для электровелосипедов
    • Подключенные услуги и системы
  • Услуги мобильной связи
    • Решение для управления транспортными средствами
    • Прогнозируемое Диагностика
    • Подключенная парковка
      • Общественная парковка
    • Охраняемая парковка для грузовиков
    • Подключенные решения для зарядки
      900 16 Комфортная зарядка
      • Услуги зарядки
      • Enterprise Charging
    • Аккумулятор в облаке
  • Услуги разработки
    • Инженерные услуги
    • Центр инженерных испытаний
    • Испытательный полигон
  • Запасные части и
    услуги мастерской
    • Техника для мастерских
      • Оборудование для мастерских
      • Программное обеспечение для диагностики
      • Ремонт электроники
      • Услуги в мастерской
    • Концепции мастерской
      • Bosch Car Service
      • AutoCrew
      • Классические автомобили
  • Промышленные элементы и компоненты
    • MEMS датчики
    • ИС
    • IP-модули
    • Разъемы
    • Промышленные решения

• Продукция и услуги
• Легковые автомобили и легкие коммерческие автомобили
• Силовые агрегаты
• Система Common-Rail (соленоид)

Главная

• Главная
• Основные особенности
  • Персонализированная мобильность
    • Мобильность как услуга
    • Комфортная зарядка
    • Без ключа
  • Автоматизированная мобильность
    • ESP — путь к безопасности дорожного движения
    • Системы помощи водителю для коммерческих автомобилей
    • Разум, думай, Закон
    • На пути к безаварийной езде на мотоцикле
    • Проекты и инициативы
  • Подключенная мобильность
    • Устройство Интернета вещей на колесах
    • Архитектура E / E
    • Автомобильный компьютер
    • Подключенный автомобиль
    • Подключенные услуги
    • Обновления за воздух
    • Интеллектуальное сельское хозяйство
  • Трансмиссия и электрифицированная мобильность
    • Сочетание трансмиссии для улучшения качества воздуха
    • Прорыв в области электромобильности
    • Городская мобильность и качество воздуха
    • Производительность и удовольствие от вождения
• Продукты и услуги
  • Легковые и легкие коммерческие автомобили
    • Силовые агрегаты
      • Электропривод
      • Высоковольтные гибридные системы
      • Решения по гибридизации Системы 48 В
      • Топливный элемент- электромобиль
      • решения для трансмиссии eCityTruck
      • Прямой впрыск бензина
      • Впрыск топлива через порт бензина
      • Сжатый природный газ
      • Система Common-Rail (соленоид)
      • Система Common-Rail (пьезо)
      • Система очистки выхлопных газов Denoxtronic
      • Очистка выхлопных газов с помощью технологии двойного впрыска
      • Системы привода Flex Fuel
      • Управление температурой для гибридных систем и электроприводов
      • Управление температурой для двигателей внутреннего сгорания
      • Технология передачи
      • Трансмиссия DH-CVT
      • Датчики трансмиссии
      • Системы накаливания
    • Автоматическое вождение
      • Ассистент движения в пробках
      • Ассистент движения на шоссе
      • Локализация для автоматизированного вождения
      • Дорожная сигнатура
      • DASy автомобильный компьютер
      • Услуги прогнозирования состояния дороги
    • Автоматическая парковка
      • Автоматическая парковка автомобиля служащим
      • Функции парковки в домашней зоне
      • Функции парковки в гараже
      • Дистанционный ассистент парковки
    • Системы помощи водителю
      • Ассистент смены полосы движения
      • Предупреждение о выезде с полосы движения
      • Ассистент удержания полосы движения
      • Автоматическое экстренное торможение
      • Автоматическое экстренное торможение уязвимых участников дорожного движения
      • Предупреждение о перекрестном движении сзади
      • Информация о дорожных знаках
      • Интеллектуальный хедлай ght control
      • Адаптивный круиз-контроль
      • Облачное предупреждение водителя о неправильном пути
      • Ассистент зоны строительства
      • Обнаружение сонливости водителя
      • Уклонение от рулевого управления
      • Экстренное торможение при маневрировании
      • Многокамерная система
      • Система помощи при парковке
      • Парковка Assist
      • Система заднего вида
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система безопасности прицепа
      • Антиблокировочная тормозная система (ABS)
      • Усиление тормозов и распределение тормозных усилий
      • Электронная программа стабилизации (ESP®)
      • Система защиты пешеходов
      • Система защиты пассажиров
      • Интегрированные системы безопасности
      • Системы рекуперативного торможения
      • Стеклоочистители
      • Встроенный силовой тормоз
    • Интерьер и кузов системы
      • Решения для информационно-развлекательной системы и кабины
      • Системы отображения и взаимодействия
      • Электроника кузова
      • Приводы комфорта
      • Системы контроля салона
    • Системы рулевого управления
      • Системы рулевого управления с электроусилителем
    • Решения для подключения
      • Центральный шлюз
      • Блок управления V2X Connectivity
      • Perfectly keyless
      • Connected horizon
      • mySPIN
  • Коммерческие автомобили
    • Системы трансмиссии
      • Решения для трансмиссии eCityTruck
      • Решения для электропривода eRegioTruck
      • Решения для электропривода eDistanceTruck
      • Система Common-Rail CRSN
      • Система Common-Rail MD / OHW
      • Очистка выхлопных газов с технологией двойного впрыска 900 17
    • Системы помощи водителю
      • Интеллектуальное управление фарами
      • Предупреждение о выезде с полосы движения
      • Ассистент удержания полосы
      • Ассистент центрирования полосы
      • Аварийное удержание полосы
      • Расширенное экстренное торможение
      • Информация о дорожных знаках
      • Предупреждение о столкновении при повороте
      • Движение информационная система
      • Адаптивный круиз-контроль
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система безопасности пассажиров
    • Внутренние и кузовные системы
      • Информационно-развлекательные системы
      • Цифровые комбинации приборов
      • Кузовная электроника
      • Цифровое зеркало
    • Рулевые системы
      • Гидравлические и электрогидравлические системы рулевого управления
    • Возможности подключения
      • Central G ateway
      • Блок управления подключением
      • Perfectly keyless
      • Решения для подключения V2X
      • Connected horizon
  • Off-Highway и большие двигатели
    • Силовые агрегаты
      • Электрифицированные силовые агрегаты
      • Модульная система Common Rail для больших двигателей
      • Система Common-Rail MD / OHW
      • Система Common-Rail для коммерческих автомобилей
      • Насосная система и насос-форсунка
      • Компоненты механического впрыска дизельного топлива для больших двигателей
      • Системы газового и двухтопливного впрыска
    • Автоматизированные вождение
      • Роботизированный контроллер для внедорожников
    • Системы помощи водителю
      • Многокамерная система
    • Интеллектуальное решение для посадки

90 001

% PDF-1. 5 % 483 0 объект > endobj xref 483 101 0000000016 00000 н. 0000004337 00000 н. 0000004553 00000 н. 0000004605 00000 н. 0000004921 00000 н. 0000005572 00000 н. 0000006192 00000 н. 0000006229 00000 п. 0000006307 00000 н. 0000006582 00000 н. 0000006851 00000 н. 0000008042 00000 н. 0000009243 00000 н. 0000010426 00000 п. 0000010621 00000 п. 0000013292 00000 п. 0000051145 00000 п. 0000098421 00000 п. 0000126966 00000 н. 0000127055 00000 н. 0000127471 00000 н. 0000132753 00000 н. 0000132825 00000 н. 0000132919 00000 н. 0000133045 00000 н. 0000133099 00000 н. 0000133221 00000 н. 0000133333 00000 н. 0000133430 00000 н. 0000133478 00000 н. 0000133573 00000 н. 0000133621 00000 н. 0000133763 00000 н. 0000133817 00000 н. 0000133921 ​​00000 н. 0000134053 00000 п. 0000134200 00000 н. 0000134254 00000 н. 0000134390 00000 н. 0000134522 00000 н. 0000134624 00000 н. 0000134672 00000 н. 0000134773 00000 н. 0000134821 00000 н. 0000134934 00000 н. 0000134987 00000 н. 0000135090 00000 н. 0000135143 00000 п. 0000135197 00000 н. 0000135332 00000 н. 0000135386 00000 п. 0000135515 00000 н. 0000135569 00000 н. 0000135706 00000 н. 0000135760 00000 н. 0000135899 00000 н. 0000135953 00000 н. 0000136007 00000 н. 0000136061 00000 н. 0000136196 00000 н. 0000136250 00000 н. 0000136354 00000 п. 0000136402 00000 н. 0000136547 00000 н. 0000136601 00000 н. 0000136655 00000 н. 0000136704 00000 н. 0000136830 00000 н. 0000136879 00000 п. 0000137024 00000 н. 0000137079 00000 п. 0000137235 00000 н. 0000137284 00000 н. 0000137412 00000 н. 0000137461 00000 н. 0000137614 00000 н. 0000137663 00000 н. 0000137797 00000 п. 0000137846 00000 н. 0000137976 00000 н. 0000138031 00000 н. 0000138147 00000 н. 0000138202 00000 н. 0000138343 00000 п. 0000138392 00000 н. 0000138541 00000 н. 0000138596 00000 н. 0000138737 00000 н. 0000138792 00000 н. 0000138942 00000 н. 0000138997 00000 н. 0000139140 00000 н. 0000139195 00000 н. 0000139340 00000 н. 0000139395 00000 н. 0000139535 00000 н. 0000139590 00000 н. 0000139724 00000 н. 0000139779 00000 н. 0000139833 00000 н. 0000002316 00000 н. трейлер ] / Назад 1483805 >> startxref 0 %% EOF 583 0 объект > поток hXmlS> 3Km17! -ε] L6gvYUl3 $ CMBdX? A0 | 4 $ a Բ Q) i ٔ tGhD ْ j mBgӪSM’B ~ = {Z6

common rail Wikipedia

Инжектор дизельного топлива, установленный на дизельном двигателе MAN V8

Прямой впрыск топлива Common Rail — это система прямого впрыска топлива, построенная на основе электромагнитных клапанов подачи топлива в рампе высокого давления (более 2000 бар, 200 МПа или 29000 фунтов на кв. Дюйм), в отличие от форсунок блока подачи топливного насоса низкого давления ( или насадки насоса).Впрыск под высоким давлением обеспечивает преимущества в мощности и расходе топлива по сравнению с более ранним впрыском топлива под более низким давлением, ^{[ необходима ссылка ]} за счет впрыска топлива в виде большего количества мелких капель, что дает гораздо более высокое отношение площади поверхности к объему. Это обеспечивает улучшенное испарение с поверхности капель топлива и, таким образом, более эффективное сочетание атмосферного кислорода с испарившимся топливом, обеспечивая более полное сгорание.

Система впрыска Common Rail широко применяется в дизельных двигателях.Он также является основой систем прямого впрыска бензина, используемых в бензиновых двигателях.

История []

Топливная система Common Rail на двигателе грузовика Volvo

Vickers первым применил систему впрыска Common Rail в двигателях подводных лодок. Двигатели Vickers с топливной системой Common Rail были впервые применены в 1916 году на подводных лодках G-класса. В нем использовались четыре плунжерных насоса, обеспечивающих давление до 3000 фунтов на квадратный дюйм (210 бар; 21 МПа) каждые 90 ° вращения, чтобы поддерживать давление топлива в рампе на достаточно постоянном уровне.Подачу топлива в отдельные цилиндры можно было перекрыть с помощью клапанов в инжекторных линиях. ^[1] Doxford Engines использовала систему Common Rail в своих судовых двигателях с оппозитными поршнями с 1921 по 1980 год, где многоцилиндровый поршневой топливный насос создавал давление около 600 бар (60 МПа; 8700 фунтов на квадратный дюйм), при этом топливо хранилось в аккумуляторы. ^[2] Регулирование давления достигалось регулируемым ходом нагнетания насоса и «перепускным клапаном». Механические распределительные клапаны с распределительным валом использовались для питания подпружиненных форсунок Brice / CAV / Lucas, которые впрыскивали через боковую часть цилиндра в камеру, образованную между поршнями.Ранние двигатели имели пару кулачков газораспределительного механизма, один для работы вперед, а другой для кормы. Более поздние двигатели имели по два инжектора на цилиндр, а последняя серия двигателей с турбонаддувом постоянного давления оснащалась четырьмя инжекторами на цилиндр. Эта система использовалась для впрыска как дизельного топлива, так и мазута (600 сСт, нагретого до температуры около 130 ° C).

Двигатели с системой Common Rail уже некоторое время используются на судах и локомотивах. Cooper-Bessemer GN-8 ( около 1942) является примером дизельного двигателя Common Rail с гидравлическим приводом, также известного как модифицированный Common Rail.

Прототип системы Common Rail для автомобильных двигателей был разработан в конце 1960-х годов Робертом Хубером из Швейцарии, и эта технология была далее развита доктором Марко Гансером из Швейцарского федерального технологического института в Цюрихе, позже Ganser-Hydromag AG ( оценка 1995 г.) в Обергери.

Первое успешное использование в серийных автомобилях началось в Японии к середине 1990-х годов. Доктор Шохей Ито и Масахико Мияки из Denso Corporation, японского производителя автомобильных запчастей, разработали топливную систему Common Rail для большегрузных автомобилей и применили ее на практике в своей системе Common Rail ECD-U2, установленной на грузовике Hino Ranger. и продан для общего пользования в 1995 году. ^[3] Denso заявляет о первой коммерческой системе Common Rail высокого давления в 1995 году. ^[4]

Современные системы Common Rail, хотя и работают по тому же принципу, управляются блоком управления двигателем, который открывает каждую форсунку электрически, а не механически. Он был широко проработан в 1990-х годах в сотрудничестве между Magneti Marelli, Centro Ricerche Fiat и Elasis. После исследований и разработок, проведенных группой Fiat, дизайн был приобретен немецкой компанией Robert Bosch GmbH для завершения разработки и доработки для массового производства.Оглядываясь назад, можно сказать, что продажа Fiat показалась стратегической ошибкой, поскольку новая технология оказалась очень прибыльной. У компании не было иного выбора, кроме как продать Bosch лицензию, так как в то время у нее было плохое финансовое положение и не хватало ресурсов для завершения разработки самостоятельно. ^[5] В 1997 году они расширили его использование для легковых автомобилей. Первым легковым автомобилем, использующим систему Common Rail, была модель 1997 года Alfa Romeo 156 с 2,4-литровым двигателем JTD, ^[6] , а позже в том же году Mercedes-Benz представила ее в своей модели W202.

Приложения []

Система Common Rail подходит для всех типов дорожных автомобилей с дизельными двигателями, от городских (таких как Fiat Panda) до автомобилей представительского класса (например, Audi A8). Основными поставщиками современных систем Common Rail являются Robert Bosch GmbH, Delphi, Denso и Siemens VDO (сейчас принадлежит Continental AG). ^[7]

Используемые сокращения и торговая марка []

Инжектор дизельного топлива Common Rail Bosch от двигателя грузовика Volvo

Производители автомобилей называют свои двигатели с системой Common Rail своими торговыми марками:

• Ashok Leyland: CRS (используется в U Truck и автобусах E4)
• Audi: TDI , BiTDi Буква «Bi» означает BiTurbo
.
• BMW Group (BMW и Mini): d (также используется в Land Rover Freelander как TD4 и Rover 75 и MG ZT как CDT и CDTi), D и SD
• Chevrolet (принадлежит GM): VCDi (по лицензии VM Motori) и Duramax Diesel
Крайслер
• CRD
• Citroën: HDi , e-HDi и BlueHDi
• Cummins и Scania: XPI (разработан в рамках совместного предприятия)
• Cummins: CCR (насос Cummins с форсунками Bosch)
• Даймлер: CDI
• Fiat Group (Fiat, Alfa Romeo и Lancia): JTD (также маркируется как MultiJet , JTDm , а поставленные производители — как TDi , CDTi , TCDi , TiD , , DDiS и QuadraJet )
• Ford Motor Company: TDCi (Duratorq и Powerstroke) и EcoBlue Diesel
• Honda: i-CTDI и i-DTEC
• Hyundai, Kia и Genesis: CRDi
• ИККО: EFD
• Isuzu: iTEQ и Ddi
• Ягуар: d
• Jeep: CRD и EcoDiesel
• Komatsu: Tier3 , Tier4 , 4D95 и выше HPCR -серия
• Ленд Ровер: TD4 , eD4, SD4, TD6, TDV6, SDV6, TDV8, SDV8
• Lexus: d (e. г. 450d и 220d)
• Mahindra: CRDe , m2DiCR , mEagle , mHawk , mFalcon и mPower (грузовые автомобили)
• Maserati: Дизель
• Mazda: MZR-CD и Skyactiv-D (производятся совместным предприятием Ford и PSA Peugeot Citroen) и ранее DiTD
• Mercedes-Benz: CDI и d
• Mitsubishi: Di-D (в основном на недавно разработанном семействе двигателей 4N1)
• Nissan: DDTi
• Opel / Vauxhall: CDTI , BiTurbo CDTI , CRI , Turbo D и BiTurbo D
• Porsche: Дизель
• Протон: SCDi
• Groupe PSA (Peugeot, Citroën и DS): HDi , e-HDi или BlueHDi (разработан в рамках совместного предприятия с Ford) — см. Двигатель PSA HDi
• Renault, Dacia и Nissan: dCi (Infiniti использует некоторые двигатели dCi в рамках альянса Renault-Nissan под торговой маркой d )
• Saab: TiD (2. 2 турбодизель также назывался «TiD», но у него не было Common Rail) и TTiD Двойная буква «T» означает Twin-Turbo
• SsangYong: XDi , eXDI, XVT или D
• Subaru: TD или D (по состоянию на январь 2008 г.)
Судзуки
• : DDiS
• Tata: 2.2 VTT DiCOR (используется в большом классе SUV, таком как Safari), VARICOR (используется в большом классе SUV, таком как Safari Storme, Aria и Hexa), 1.05 Revotorq CR4 (используется в Tiago и Tigor) и 1.5 Revotorq CR05 (используется в Nexon и Altroz)
• Revotorq CR4 (используется в Tiago, Tigor) и Revotorq CR05 (используется в Nexon, Altroz)
• Toyota: D-4D и D-CAT
• Volkswagen Group (Volkswagen, Audi, SEAT и Škoda): TDI (в более поздних моделях используется Common Rail, в отличие от более ранних двигателей с насос-форсунками). Bentley называют свою Bentayga Diesel просто Diesel
• Volvo: D , D2 , D3 , D4 и D5 двигатели (некоторые производятся Ford и PSA Peugeot Citroen), двигатели Volvo Penta серии D

Принципы []

Схема системы Common Rail

Электромагнитные или пьезоэлектрические клапаны обеспечивают точный электронный контроль времени и количества впрыска топлива, а более высокое давление, обеспечиваемое технологией Common Rail, обеспечивает лучшее распыление топлива. Чтобы снизить уровень шума двигателя, электронный блок управления двигателем может впрыснуть небольшое количество дизельного топлива непосредственно перед основным впрыском («пилотный» впрыск), тем самым уменьшив его взрывоопасность и вибрацию, а также оптимизируя время впрыска и количество в зависимости от изменений качества топлива. , холодный запуск и т. д. Некоторые передовые топливные системы Common Rail выполняют до пяти впрысков за такт. ^[8]

Двигатели с общей топливной магистралью требуют очень короткого времени нагрева или вообще не требуют его в зависимости от температуры окружающей среды и производят меньше шума и выбросов, чем старые системы. ^[9]

В дизельных двигателях исторически использовались различные формы впрыска топлива. Два общих типа включают систему с единичным впрыском и системы распределителя / линейного насоса. Хотя эти старые системы обеспечивают точное количество топлива и контроль времени впрыска, они ограничены несколькими факторами:

• Они имеют кулачковый привод, а давление впрыска пропорционально частоте вращения двигателя. Обычно это означает, что наивысшее давление впрыска может быть достигнуто только при самых высоких оборотах двигателя, а максимально достижимое давление впрыска уменьшается по мере уменьшения частоты вращения двигателя.Это соотношение верно для всех насосов, даже тех, которые используются в системах Common Rail. В блочных или распределительных системах давление нагнетания привязано к мгновенному давлению единичного нагнетания без аккумулятора, таким образом, взаимосвязь более заметна и проблематична.
• Они ограничены по количеству и времени событий впрыска, которыми можно управлять во время одного события сгорания. Несмотря на то, что в этих старых системах возможны множественные инъекции, добиться этого гораздо сложнее и дороже.
• Для типичной распределительной / линейной системы начало впрыска происходит при заданном давлении (часто называемом давлением выталкивания) и заканчивается при заданном давлении. Эта характеристика возникает из-за «тупых» форсунок в головке блока цилиндров, которые открываются и закрываются при давлениях, определяемых предварительным натягом пружины, приложенным к плунжеру в форсунке. Когда давление в инжекторе достигает заданного уровня, поршень поднимается и начинается впрыск.

В системах Common Rail насос высокого давления хранит в резервуаре топливо под высоким давлением — до 2000 бар (200 МПа; 29000 фунтов на кв. Дюйм) и выше.Термин «общий распределитель» относится к тому факту, что все топливные форсунки питаются от общей топливной магистрали, которая является не чем иным, как аккумулятором давления, в котором топливо хранится под высоким давлением. Этот аккумулятор подает топливо под высоким давлением в несколько топливных форсунок. Это упрощает назначение насоса высокого давления, поскольку ему необходимо только поддерживать заданное давление (с механическим или электронным управлением). Топливные форсунки обычно управляются ЭБУ. Когда топливные форсунки активируются электрически, гидравлический клапан (состоящий из сопла и плунжера) открывается механически или гидравлически, и топливо распыляется в цилиндры под желаемым давлением.Поскольку энергия давления топлива сохраняется удаленно, а форсунки приводятся в действие электрически, давление впрыска в начале и в конце впрыска очень близко к давлению в гидроаккумуляторе (распределителе), что обеспечивает квадратную скорость впрыска. Если гидроаккумулятор, насос и трубопровод имеют надлежащие размеры, давление и скорость нагнетания будут одинаковыми для каждого из нескольких событий нагнетания.

Третье поколение ^{[ расплывчато ] Дизели с общей топливной магистралью} теперь оснащены пьезоэлектрическими форсунками для повышения точности, с давлением топлива до 2500 бар (250 МПа; 36000 фунтов на кв. Дюйм). ^[10]

См. Также []

Список литературы []

Внешние ссылки []

Мониторинг сигналов форсунок дизельного двигателя в реальном времени для точного измерения и контроля топлива

В этом документе представлены разработки, эксперименты и валидация надежной и надежной системы для контроля импульсов форсунок, генерируемых модулем управления двигателем (ECM), который может легко быть откалиброванным для различных платформ двигателя, а затем передать соответствующее количество топлива в компьютер в реальном времени в контроллере замкнутого цикла в стенде цикла (CIL) для достижения оптимальной заправки. В этом исследовании используются программируемые вентильные матрицы (FPGA) и возможность передачи данных с прямым доступом к памяти (DMA) для достижения высокой скорости сбора и доставки данных. Эта работа проводится в два этапа: первый этап заключается в изучении изменчивости количества впрыскиваемого топлива от импульса к импульсу, от инжектора к инжектору, между реальными статорами инжектора и тензодатчиками индуктора и в различных условиях эксплуатации. Для определения наилучшего порогового значения начала впрыска (SOI) и порога конца впрыска (EOI) использовались различные пороговые значения, которые позволяют фиксировать «вовремя» инжектора с максимальной надежностью и точностью.Второй этап включает разработку системы, которая преобразует импульс форсунки в количество топлива. Систему легко калибровать для различных платформ. Наконец, было замечено, что использование результирующей таблицы поправок позволяет фиксировать количество топлива с максимальной точностью.

1. Введение

Для дальнейшего повышения топливной экономичности дизельного двигателя крайне важно использовать оптимальное количество впрыска топлива, которое будет обеспечивать требуемую мощность при соблюдении требований по выбросам. Поэтому большинство производителей дизельных двигателей, таких как Cummins, Inc., используют испытание с обратной связью на стенде аппаратного обеспечения (HIL), что является очень важным этапом при тестировании производительности дизельных двигателей. Для проведения анализа производительности системы модель двигателя и всех других компонентов транспортного средства запускается на компьютере в реальном времени, который имитирует реальное транспортное средство. В ECM в реальном времени поступают все сигналы датчиков, которые он ожидает в реальном автомобиле, от эмулированных датчиков с использованием необходимого оборудования.Однако модель в реальном времени не может правильно запустить моделирование в реальном времени с обратной связью без точной информации о количестве нагнетаемого топлива. Контроллер ЭСУД вычисляет желаемое количество топлива с помощью алгоритма управления, который учитывает все необходимые сигналы обратной связи датчиков на каждом временном шаге. Наконец, «вовремя» форсунки, количество времени, в течение которого форсунка должна впрыснуть топливо в цилиндр, ищется в таблице своевременности подачи топлива, соответствующей количеству топлива, которое должно быть впрыснуто, и работающей общей топливной магистрали. давление.Соответствующий электрический импульс посылается на статоры форсунок или тензодатчики индуктора, которые имитируют форсунки. Это исследование исследует, подходят ли индукторы вместо инжекторов для использования на стенде с замкнутым контуром, если могут быть приняты необходимые корректирующие меры для принятия этого более дешевого решения. Он также исследует различные пороговые значения, чтобы определить тот, который лучше всего работает для захвата

CRDI (COMMON RAIL DIRECT INJECTION) и его истории

CRDi расшифровывается как Common Rail Direct Injection, что означает прямой впрыск топлива в цилиндры дизельного двигателя по единой общей магистрали, называемой Common Rail, которая соединена со всеми топливными форсунками.

В то время как обычные дизельные системы прямого впрыска топлива должны заново создавать давление для каждого цикла впрыска, новые двигатели с общей топливораспределительной рампой (линейные) поддерживают постоянное давление независимо от последовательности впрыска. Это давление остается постоянно доступным по всей топливной магистрали. Электронная система синхронизации двигателя регулирует давление впрыска в зависимости от частоты вращения и нагрузки двигателя. Электронный блок управления (ЭБУ) точно и по мере необходимости изменяет давление впрыска на основе данных, полученных от датчиков на кулачке и коленчатом валу.Другими словами, сжатие и нагнетание происходят независимо друг от друга. Этот метод позволяет впрыскивать топливо по мере необходимости, экономя топливо и снижая выбросы.

Распыление смеси в камере сгорания с более точными измерениями и временем, значительно сокращающее количество несгоревшего топлива, дает CRDi возможность соответствовать будущим нормативам по выбросам. Двигатели CRDi сейчас используются почти во всех автомобилях Mercedes-Benz, Toyota, Hyundai, Ford и многих других дизельных автомобилях.

История

Прототип системы Common Rail был разработан в конце 1960-х годов Робертом Хубером из Швейцарии, а технология, разработанная доктором Дж. Марко Гансер из Швейцарского федерального технологического института в Цюрихе, позже Ganser-Hydromag AG (основанная в 1995 г.) в Обергери.

Первое успешное использование в серийных автомобилях началось в Японии к середине 1990-х годов. Доктор Шохей Ито и Масахико Мияки из Denso Corporation, японского производителя автомобильных запчастей, разработали топливную систему Common Rail для большегрузных автомобилей и применили ее на практике в своей системе Common Rail ECD-U2, установленной на грузовике Hino Ranger и продан для общего пользования в 1995 году.[3] Denso заявляет о первой коммерческой системе Common Rail высокого давления в 1995 году. [4]

Современные системы Common Rail, работающие по тому же принципу, управляются блоком управления двигателем (ЭБУ), который открывает каждую форсунку электрически, а не механически. Он был широко проработан в 1990-х годах в сотрудничестве между MagnetiMarelli, Centro Ricerche Fiat и Elasis. После исследований и разработок, проведенных группой Fiat, конструкция была приобретена немецкой компанией Robert Bosch GmbH для завершения разработки и доработки для серийного производства. Оглядываясь назад, можно сказать, что продажа Fiat показалась стратегической ошибкой, поскольку новая технология оказалась очень прибыльной. У компании не было иного выбора, кроме как продать Bosch лицензию, так как в то время у нее было плохое финансовое положение и не хватало ресурсов для завершения разработки самостоятельно. [5] В 1997 году они распространили его на легковые автомобили. Первым легковым автомобилем, который использовал систему Common Rail, был Alfa Romeo 156 2.4 JTD 1997 года, [6] и позже в том же году Mercedes-Benz представил его в своей модели W202.

Двигатели с системой Common Rail уже некоторое время используются в судостроении и локомотивах. Cooper-Bessemer GN-8 (около 1942 г.) представляет собой пример дизельного двигателя с общей топливной магистралью с гидравлическим приводом, также известного как модифицированная система Common Rail.

.
