Принцип работы тахометра на дизеле: Схема подключения тахометра на дизельном двигателе

17 Апр 2023 alexxlab Комментировать

Содержание

Схема подключения тахометра на дизельном двигателе

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Содержание статьи

  • Откуда берет сигнал тахометр на дизельный двигатель
  • Подключение устройства

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Для реализации подключения к генератору необходимо иметь сам тахометр, провод с изоляцией и сопроводительную инструкцию по установке и эксплуатации автомобильного тахометра.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Рекомендуем также прочитать статью о КПД дизельного двигателя. Из этой статьи вы узнаете о том, почему коэффициент полезного действия дизельного двигателя больше сравнительно с бензиновыми агрегатами.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод  в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.

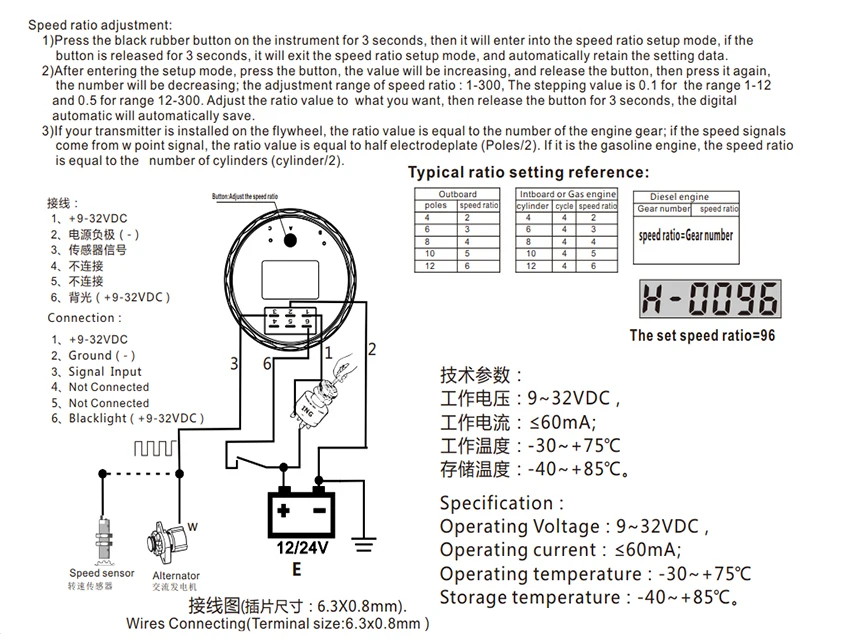

Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Также стоит учесть, что прямое подключение провода к тахометру приведет к неправильным значениям. Дополнительно потребуется плата-делитель, которая сделает показания оборотов корректными.

Тахометр для дизельного двигателя – принцип работы, разновидности + видео » АвтоНоватор

В отличие от других устройств, устанавливаемых на автомобили, тахометр для дизельного двигателя подключается через генератор. Сам прибор предназначен для определения, с какой частотой вращается коленчатый вал. Иначе говоря, тахометр показывает число оборотов за определенный промежуток времени.

Тахометр для дизельного двигателя – принцип работы

Видеть показания тахометра можно прямо во время движения, он располагается возле спидометра на панели приборов. Для снятия показаний используются различные типы датчиков, в зависимости от этого способ измерения может быть бесконтактный или контактный. Тахометры используются не только в автомобилях, но и в других устройствах, где требуется контроль над скоростью вращения.

Тем не менее, именно в авто этот прибор нашел самое широкое применение. Ни одна современная машина не обходится без этого устройства, позволяющего контролировать работу двигателя и своевременно осуществлять переключение передач. Все это помогает увеличить срок службы, способствует экономии топлива, обеспечивает безопасность движения.

Тахометр для двухтактного двигателя – сферы применения и выбор

Следует отдельно рассмотреть электронный тахометр для двухтактного двигателя. Одной из разновидностей такого прибора является водонепроницаемый вариант, применяемый в мотоциклах, скутерах, снегоходах и прочих ТС, где стоят двухтактные моторы. Практически, это то же самое, что и тахометр для одноцилиндрового двигателя, определяющий срок его службы, а также периодичность технического обслуживания, такого как регулировка клапанов, замена масла, свечей зажигания и прочее.

Установка такого прибора на механизм очень проста. Здесь не требуется отдельная батарея, благодаря встроенному аккумулятору. Подключение производится напрямую к проводу одной из свечей зажигания. Разрешение такого прибора составляет 0,1 часа, он может считать максимально до 10 тысяч часов, а затем производится сброс.

Циферблаты тахометров отличаются размерами. Например, прибор диаметром 125 миллиметров чаще всего используется в спортивных автомобилях, где пилот должен постоянно контролировать режимы работы двигателя и особенно величину его крутящего момента. При достижении определенного количества оборотов срабатывает специальная лампа-вспышка, после чего следует переключение на очередную передачу. Такие большие тахометры занимают много места и частично закрывают обзор.

У более удобных устройств размеры несколько меньше и составляют уже 95 мм. Наиболее распространенным является размер в 52 мм, который позволяет устанавливать прибор в любом месте на панели тех машин, где собственный тахометр не предусмотрен конструкцией.

Шкала тахометра и его дополнительные возможности

Конструкция каждого тахометра в авто предусматривает работу с конкретным числом цилиндров. Основная масса этих устройств работает с двигателями на четыре цилиндра. В отдельных моделях существует возможность переключения на необходимое количество цилиндров. В зависимости от числа оборотов двигателя градуировка шкалы имеет разное значение и может достигать от 8 до 11 тысяч оборотов в минуту.

Отдельные виды тахометров, оборудованные вспышкой, могут запоминать наибольшее количество оборотов двигателя. В состав тахометра могут быть дополнительно включены и другие приборы, отображающие работу мотора. Такие устройства называются мультиприборами. Таким образом, тахометр является очень нужным и полезным устройством, от которого во многом зависит стабильная работа двигателя и общие показатели эксплуатации автомобиля.
