Когда возникает желание своими руками перекрасить авто, единственной существенной проблемой, не позволяющей это осуществить, является отсутствие необходимых для этого условий.

Покрасочная камера – это первоочередное оборудование, которое необходимо для осуществления нанесения лакокрасочного покрытия на качественном уровне. Сегодня многих интересует, возможно ли самостоятельно создать такую камеру, работа в которой была бы безопасна и эффективна? Мы расскажем, каким образом создать камеру для покраски авто, используя гараж, своими руками легко и недорого.

Теория о создании камеры для покраски кузова автомобиля

Камера для покраски – это пространство, характеризующееся избыточным давлением. Их еще именуют чистыми камерами избыточного давления. Такое оборудование может быть двух видов:

• двухмоторным,
• одномоторным.

Когда оборудование оснащено одним мотором, происходит просто нагнетание во внутреннее пространство чистого воздуха со стороны потолка, что создает избыточное давление. При этом, красочный туман распространяется сверху вниз и отводится а улицу через выходное отверстие. Такие установки наносят существенный вред окружающей среде, поэтому особенности их конструкции и способы создания в данной статье рассматриваться не будут. В таком оборудовании установка краскоулавливающих фильтров невозможна, поскольку их использование приведет к повышению давления внутри, что небезопасно и для здоровья маляра, и для самой установки.

При наличии двух моторов принцип функционирования камеры остается прежним, только второй вентилятор в ней начинает обеспечивать отток воздуха. Соответственно в пространстве создается более эффективная циркуляция воздуха.

Выше потолка камеры устанавливается пленум – короб, выполненный из оцинкованной стали.

В нем располагается фильтр тонкой очистки, через который проходит воздух, нагнетаемый вентилятором. Таким образом во внутреннее пространство обеспечивается приток чистого воздуха.

Для отвода воздуха пол лучше приподнять, что обеспечит возможность разместить ниже его уровня воздуховод, оснащенный фильтром. Если приподнять оборудование не представляется возможным, отвод воздуха можно обеспечить при помощи отверстия в боковой стенке. Такое решение избавит от необходимости изготавливать прочный каркас способный выдержать значительную массу автомобиля. Боковое размещение отвода воздуха является более простым, поэтому мы остановим на нем свое внимание.

Важно уделить особое внимание уровню освещения в камере. Маляр должен получить возможность видеть все ошибки и дефекты при нанесении краски. В противном случае владелец машины укажет ему на недостатки и просто откажется платить.

Наиболее качественное освещение помогут обеспечить люминесцентные либо светодиодные лампы. Также можно остановить свой выбор на лампах дневного света. Предпочтительно расположить осветительное оборудование под потолком и на стенах, обеспечив его положение 45 градусов по отношению к плоскости горизонта. Врезные лампы с плоском стеклянным рассеивателем являются более рациональным выбором, поскольку данное оборудование будет часто мыться, а пластик легко повреждается при очистке.

Если в камере планируется использование липкого антипылевого покрытия, можно выбрать и пластиковое осветительное оборудование, но его степень пыле- и влагозащищенности должна быть не ниже ip55.

Для создания самодельной камеры при обшивке стен лучше выбирать пластиковую вагонку, которая характеризуется негорючими качествами, либо отдавать предпочтение металлическим ламелям. Если говорить о заводских камерах, то для изготовления их корпусов используются самонесущие сэндвич-панели, которые внутри заполняются пенополистиролом, минватой или полиуретаном.

Если предполагается окрашивание значительного числа машин, металлический лист для отделки стен подойдет наилучшим образом. Как правило, используется оцинкованная сталь, которая дополнительно покрывается порошковым покрытием. Такое покрытие получают посредством термической обработки специализированной полимерной краски. Данное покрытие характеризуется высокой прочностью и устойчивостью к воздействию разнообразных внешних факторов, что позволяет для упрощения его очистки использовать антипылевое покрытие.

Выбор ворот и дверей для камер важен, поскольку они должны быть герметичны, поэтому к выбору входных и въездных конструкций следует подходить с особой тщательностью.

Немного конкретики, после которой понадобится потрудится, чтобы сделать самодельную камеру.

1.      Немного расчетов.

1.1 Конструкции воздухообмена.

Объем помещения камеры необходимо посчитать посредством умножения его длины, ширины и высоты. В соответствии с российскими нормами кратность обмена воздуха в помещении должна составлять 40 рас в час. Если рассмотреть европейские нормы, они являются более строгими и устанавливают данный параметр 180-200 раз в час. Если говорить о конкретной камере, следует не забывать, что на кратность обмена воздуха не может не оказывать влияния количество распыляемой краски.

Небольшие сервисы, как правило, не располагают ресурсами, позволяющими приобрести дорогостоящую заводскую камеру. Данная статья и вся информация, размещенная в ней, в большей степени адресована именно данному сегменту. Такие мастерские практически всегда берутся исключительно за покраску отдельных кузовных элементов. При работе с целыми кузовами покраска практически всегда производится в замкнутых помещениях, которые не оснащены системами вентиляции. Поэтому в качестве среднего значения кратности обновления воздуха в камере вполне можно взять 100.

Данное значение следует умножить на полученный объем камеры. Величина, которая будет получена в результате, укажет на номинальный воздушный поток.

Например, при объеме камеры 108м³, номинальный поток будет равен 10800м³

/час. Данная методика позволяет легко и быстро посчитать номинальный поток для любого по объему помещения.

Если говорить о заводском оборудовании, которое предназначено для окрашивания кузова автомобиля, производительность его вентиляционных агрегатов, как правило, составляет 18000 или 24000 м³/час. При эксплуатации камер значительного размера в них устанавливают несколько вентиляционных агрегатов.

1.2 Фильтры.

 Постоянная циркуляция воздуха обуславливает необходимость использования фильтров тонкой очистки на притоке. Если этого не сделать, поступления в камеру пыли не избежать. Это необходимо предотвратить, поскольку в противном случае пыль распределиться на окрашиваемой поверхности.

Фильтр V600G будет оптимальным для установке в месте поступления свежего воздуха.

Для данного фильтра рекомендуемая скорость поступления воздуха составляет 900м/час или 0,25м/с. Соответственно 1м² фильтра способен пропускать 900м³/час воздушного потока. Минимальная площадь фильтра рассчитывается по формуле S(V600)=L/L(V600)=10800/900=12 м². Данная величина является минимальной. С практической точки зрения необходимо точно представлять, что чем большей будет площадь потолочного диффузора (т.е. фильтра), тем при той же кратности воздухообмена будет меньшим поток воздуха. Это важно, т.к. ветер, создаваемый движением воздушных масс, не должен оказывать влияние струе краски, которая должна равномерно ложиться на окрашиваемую поверхность.

2 и 2,4 – это стандартная ширина, с которой производители изготавливают данные фильтры. Поток воздуха должен поступать с потолка камеры равномерно по всей длине поверхности, которая окрашивается. Принято изготавливать диффузор в соответствии с шириной рулона фильтра либо ее половинным значением.

Например, данное устройство может иметь размер 2х6 м.

Для отвода воздуха мы решили отказаться о напольного фильтра ввиду необходимости существенно усилить в таком случае конструкцию камеры. Было принято решение разместить его внизу на стене. Фильтр Paint-Stop green 3” отлично подойдет для этих целей. Данный материал способен уловить 98% краски при совсем небольшой толщине 70 мм. Поэтому вентилятор, как и воздуховоды, а также окружающая среда будут надежно защищены.

Номинальный воздушный поток L(PS2) составляет 2500м3/час. Производителем указана максимальная пропускная способность, которую превышать недопустимо. Минимальная площадь такого фильтра должна быть S(PS3)=L/L(PS3)=10800/2500=4,32 м

2.

В процессе покраски такие фильтры принимают на себя значительное количество загрязнений. Это приводит к достаточно быстрому засору и потере оборудованием первоначальных возможностей. Если обратить внимание, как работают профессионалы, можно увидеть, что они устанавливают как минимум два слоя фильтрующего оборудования либо располагают его во всю длину пола. Современными производителями выпускаются фильтры в рулонах, поэтому подобрать оптимальный для определенной камеры несложно. Руководствуясь опытом профессионалов, мы решили сделать так S(PS3)=0,7*6*2=8,4м².

Фильтры сегодня могут иметь следующую ширину 0.7, 1, 1.5, 2 метра. Стоимость фильтрующего оборудования, предназначенного для отвода воздуха из камеры невысока и сильно не скажется на общей стоимости ее создания.

1.3 Вентиляторы.

Давление и производительность – это основные два критерия, на которые следует обращать внимание при выборе вентилятора.

1.3.1        Вентилятор для нагнетания в камеру воздуха.

Правильному выбору вентилятора поспособствует измерение давления в вентсистеме приточного типа камеры. Составными частями данной системы являются:

• подающий воздуховод,
• потолочный фильтр,
• вентилятор,
• калорифер,
• предварительный фильтр,
• клапан рециркуляции.

Для подбора фильтров существует стандарт EN779, который устанавливает оптимальные характеристики. В соответствии с требованиями, как только наступает определенный перепад давления на фильтре, его необходимо заменить, поскольку такой перепад свидетельствует о загрязненности. Класс G4 является оптимальным для предварительного фильтра. Перепад давление, сигнализирующий о необходимости замены данного фильтрующего оборудования, составляет 250 Па.

Класс F5, который имеют потолочные фильтры свидетельствует о перепаде давления 450 Па. У других элементов системы сопротивление является динамическим. Оно меняется и зависит от такого фактора, как линейная скорость воздуха, который по ним проходит. Сопротивление снижается в зависимости при увеличении проходного сечения. Оптимальным считается значение 200 Па.

Суммарное сопротивление приточной системы воздуха равно 900 Па.

Производительность вентилятора – это величина, характеризующая зависимость давления от потока воздуха. У каждой модели она разная. Если падение давления принять 950 Па, воздухообмен, которому равен поток воздуха, L=10800м³/час, разумно взять вентилятор ВР-86-77 № 6,3 оснащенный двигателем 5,5 кВт, 1500 об\мин, стоимость которого составляет 32000 р.

1.3.2        Вытяжной вентилятор.

Падение давления в грязном фильтре 80 Па, его площадь составляет dPг(PS3)=80 Па. Следует прибавить 200 Па на остальные элементы системы. Итого получим 280 Па.

При выборе вентилятора для вытяжной системы необходимо руководствоваться следующим:

• Воздухообмен, которому равен поток, составляет L=10800м3/час, падение давления – 280 Па. Соответственно, рационально взять вентилятор ВР-86-77 №6,3 оснащенный двигателем 2,2 кВт, 1000об\мин, стоимостью 29000 р.
• С одной стороны, самостоятельно создать камеру для покраски машин или с целью тонировать мебель несложно. Однако, для новичка даже после прочтения нашей подробной статьи могли остаться непонятные моменты. Поэтому наиболее простым способом избежать ошибок и рационально поступить является приобретение готового оборудования, в котором все предусмотрено профессионалами. Компанией «Эксперт Групп» было налажено собственное производства камер, при организации которого мы руководствовались опытом ведущих иностранных производителей. Вы можете видеть на фото, которые представлены на данном сайте, модели нашей продукции. Мы осуществляем производство полного цикла и гарантируем качество оборудования.

Для изготовления качественных камер нашими специалистами были разработаны теплогенераторы. Не считая автоматики, все комплектующие в данном оборудовании отечественного производства. Поэтому наша продукция обладает значительными конкурентоспособными преимуществами в сравнении с аналогичной продукцией иностранных производителей. В соответствии с потребностями наших клиентов теплогенераторы могут вырабатывать энергию следующими способами:

• наличие электродвигателя;
• сжигание топлива – в оборудовании предусмотрена возможность установки стандартной горелки для газа либо дизельного топлива;
• нагрев с использованием жидкости, поступающей из теплосети клиента.

Если же вы хотите самостоятельно изготовить камеру, мы сможем предложить приобрести на выгодных условиях основное оборудование для нее.

Вышеизложенный материал приведен в данном разделе исключительно в ознакомительных целях. Информация не является инструкцией, поэтому мы не можем нести ответственность за те ошибки, которые вы допустите при самостоятельном изготовлении камеры.

Перепечатка без ссылки на наш сайт запрещена

Покрасочные камеры: своими руками (чертежи)

Покраска автомобиля или мебели является достаточно сложным и ответственным процессом, который наиболее часто доверяют специалистам, имеющим в наличии оборудованные камеры. Однако изготовить такое устройство вполне можно самостоятельно, при этом вам удастся не только сэкономить средства, но и организовать собственный бизнес. Перед началом работ нужно ознакомиться с требованиями, которые важно соблюсти для достижения наилучшего эффекта.

Подготовительные работы

Покрасочные камеры изготавливаются с помощью перечня определенных инструментов, а также материалов. Помимо прочего, важно найти помещение, в котором будет расположено оборудование. В качестве него может выступить гараж. Запаситесь тепловым вентилятором, вентиляционной системой и тепловой пушкой. Этот перечень является обязательным. При расширении списка можно добавить двери, вентиляторы, ворота, светильники, пульт управления и прочее. Все будет зависеть от желания и финансовых возможностей. Камера должна быть автоматизирована и иметь способность выполнять не только окрашивание автомобиля или иных изделий, но и их сушку. В качестве функциональных составляющих выступает приточная вентиляция, которая снабжена разноуровневыми фильтрами для очистки. Сюда нужно отнести камеру для окрашивания и дальнейшей сушки, тепловой насос, вентиляционную установку и автоматику. Вентиляционное оборудование должно работать по вытяжному принципу и обладать воздушным фильтром.

Подготовка помещения

Покрасочные камеры изготавливаются с учетом требований, которые предъявляются к помещению. Стены должны быть огнеупорными, моющимися и максимально герметичными. С перечисленными пунктами не должно возникнуть особенных сложностей. Стены наиболее часто изготавливаются из стали и хорошо изолируются. Два слоя, которые лягут в основу системы, нужно заполнить теплосберегающими безопасными материалами. Пол тоже необходимо выполнить с учетом некоторых правил, среди них следует выделить проектирование данной части помещения с использованием нескольких слоев решетчатого покрытия, что будет обеспечивать отвод воздуха. Огнеупорный материал должен лечь в основу запасных и входных дверей, которые оберегают автомобиль от пыли и других загрязнений, поступающих с улицы. Именно поэтому столь важна герметичность. Дверь должна легко открываться, что будет обеспечивать безопасность мастера.

Обустройство системы освещения

Покрасочные камеры изготавливаются с учетом обустройства подходящей системы освещения. Использованием ламп дневного света можно обеспечить наилучшую видимость и отсутствие бликов, а также ненужных теней. По технологическим правилам, освещенность должна составить от 600 до 1000 люкс. Наиболее удачным и эффективным вариантом является использование люминесцентных ламп, которые располагаются на боковых стенах и под потолком. Однако такой подход предполагает некоторые недостатки, во время окрашивания мастер не будет иметь обзорности нижней части автомобиля или изделия. Для того чтобы исключить ненужные блики и недостаточное количество света, нужно расположить вдоль стены большие продолговатые лампы. Покрасочные камеры изготавливаются на основе требований свободного пространства, которое будет гарантировать удобство работы. Не следует выбирать помещение, площадь которого меньше чем 4 x 6 метров. Камеру рекомендуется устанавливать на бетонную основу, однако стоит учесть, что данный подход является весьма дорогостоящим. Можно прибегнуть к альтернативному решению, которое предполагает использование в качестве основы металлического каркаса. Нужно расположить под полом клапан, вытяжную систему и фильтр.

Устройство вентиляционной системы

Покрасочная камера должна обладать качественной системы вентиляции, так как она выступает одним из ключевых факторов. Система должна снабжаться фильтром, что обеспечит очистку воздуха, исключая осаждение тумана краски. В продаже есть одномоторные и двухмоторные установки. Первая разновидность нагнетает воздух сверху, в результате туман осаждается вниз и выводится через специальное отверстие. Два мотора обеспечивают нагнетание и отсасывание воздуха. Когда изготавливается покрасочная камера, то можно снабдить ее и воздушным фильтром. Лучше всего выбрать двухфазную разновидность, эта модель будет способна улавливать крупные загрязнения, а также станет избавлять от мелких частиц. Важно выбирать вентиляционные системы, скорость воздуха потока которых равна пределу от 20 до 25 см в секунду.

Выбор сушки для покрасочной камеры

Если будет изготавливаться покрасочная камера своими руками, чертежи которой представлены в статье, то важно снабдить ее сушкой. Теплогенераторы, которые можно найти на современном рынке, работают на отработанном масле, газе и топливе. В зависимости от потребностей камеры можно предпочесть генератор разной мощности, он может быть снабжён автоматическим таймером и другим функционалом. Для просушки окрашенных автомобилей и изделий наиболее часто используются инфракрасные лампы. Они просты в эксплуатации и обеспечивают нужный эффект при значительных финансовых затратах.

Устройство внутреннего пространства камеры

Стоит полностью исключить внутри наличие всевозможных материалов, на которых способна собираться пыль. Сюда можно отнести мебель, ковры, тканевые материалы и мягкие уголки. Владелец при этом сможет достаточно просто производить уборку, обеспечивая нормальное состояние внутреннего пространства.

Выбор цвета для камеры

Когда изготавливаются покрасочные камеры для мебели, то стены и потолок наиболее часто окрашиваются в белый цвет. Специалисты рекомендуют использовать для этого порошковую краску. Подобный подход обеспечит правильную цветопередачу, а также облегчает процесс окрашивания. Желательно снабдить камеру подсобным помещением, в котором будут храниться всевозможные предметы, оборудование и инвентарь.

Оборудование для окрашивания

Если будет изготавливаться покрасочная камера, инструкция, представленная в статье, может использоваться вами для проведения данных работ. Важно подготовить оборудование для окрашивания. Подойдут краскопульты, которые могут работать при высоком и низком давлении. Первая разновидность предполагает необходимость использования компрессора, который нагнетает воздух, создавая давление для окрашивания.

Что касается пневматических приборов низкого давления, то они функционируют на сжатом воздухе. В продаже можно найти и безвоздушные краскопульты, которые могут быть пневматическими и электрическими. Дорогостоящее оборудование — это комбинированные автоматы, совмещающие в себе первый и второй тип устройств. Подобные системы объединяют лучшие характеристики безвоздушного и воздушного методов. Покрасочная камера, фото которой представлено в статье, может быть оборудована одним или сразу несколькими из вышеперечисленных устройств. Специалисты рекомендуют использовать безвоздушное оборудование, так как оно является наиболее оптимальным и эффективным. При этом из пистолета под внушительным давлением будут распыляться частицы лака и краски.

Заключение

Если вами будет создаваться покрасочная камера с водяной завесой, то можно использовать безвоздушное оборудование, которое обеспечивает экономию материалов, расходуемых при проведении работ. Если речь идет о порошковой камере, то с помощью нее удастся сэкономить растворители. Данное оборудование позволяет работать при функционировании одномоторной вентиляции, гарантируя качественное покрытие поверхности кузова автомобиля или любого другого изделия.

Покрасочные камеры — это просто

Эта статья взята из 36-го выпуска журнала Woodcraft Magazine.

Два безопасных решения для небольших магазинов

Вы, наверное, уже знаете это, но если вы распыляете лак, будь то лак на водной основе с установки HVLP, лак из компрессора и пистолета или даже краска из аэрозольного баллончика, вы нужна будка. Помимо очевидных соображений охраны здоровья и безопасности, использование кабины может привести к улучшению внешнего вида отделки, помогая предотвратить оседание избыточного распыления на вашу работу.

Проблема в том, что немногие из нас могут позволить себе коммерческую систему, отвечающую всем требованиям охраны здоровья и безопасности. Из-за этого многие столяры ждут «идеального» дня для распыления снаружи, затем борются с жуками и отдачей или просто игнорируют правила и распыляют в помещении.

Третий вариант — построить собственную будку. Ключ в том, чтобы понять, что стенд не обязательно должен быть сложным или дорогим. Вот что вам нужно знать о покрасочных камерах, включая две установки, которые вы можете построить из материалов, которые, возможно, уже есть в вашем магазине. В конце этой истории у вас не будет никаких оправданий тому, что вы не используете покрасочную камеру.

Основы покрасочной камеры

В простейшем случае покрасочная камера представляет собой воронку, предназначенную для подачи воздуха через небольшое отверстие. Вентилятор находится на узком конце воронки, чтобы направить насыщенный отделкой воздух из комнаты. Поскольку вы и ваш проект занимаете намного больше воздушного пространства, чем небольшая поверхность вентилятора, необходимо установить перегородки вокруг вентилятора для более эффективного перемещения воздуха.

При распылении ваша цель состоит в том, чтобы стоять (и дышать) чистым воздухом, направляя распыленную отделку на ваш объект (см.

Рисунок 1). Вы также хотите, чтобы избыточное распыление (отделка, которая не попадает на работу) вышло наружу, где вы не могли бы вдохнуть его или осесть на вашем проекте или других предметах в комнате. Дополнительным преимуществом является то, что воздух, проходящий через вашу работу, поможет быстрее высушить отделку.

Воронка — это только половина уравнения. Чтобы кабина работала, в нее необходимо снабжать «подпиточным воздухом», или воздухом, поступающим в помещение взамен выходящего воздуха. В летние месяцы вы можете обеспечить достаточное количество свежего воздуха, просто открыв окно или дверь. Экран должен препятствовать тому, чтобы жуки и пух одуванчика стали частью вашей отделки, но когда количество пыльцы увеличивается, я рекомендую закрыть отверстие печным фильтром.

Зима — это совсем другая история. При воздействии холодных условий большинство отделок могут стать довольно привередливыми. Для домашних магазинов вы можете украсть нагретый воздух из дома, по крайней мере, на время короткого сеанса распыления. Обязательно приоткройте окно в помещении, чтобы впустить свежий воздух. Это приведет к небольшому скачку в счете за коммунальные услуги в этом месяце, но подпиточный воздух предотвращает вероятность возникновения ситуации с отрицательным давлением. Вы не хотите, чтобы ваша сушилка, водонагреватель или другие устройства, работающие на топливе, выпускали дымовые газы, такие как угарный газ, обратно в ваш дом.

О нашем авторе

Михаэль Дрезднер – всемирно известный специалист по отделке с более чем 35-летним опытом. Помимо написания множества статей, он является автором книг «Новая книга по отделке древесины» (1999 г. ) и «Решения по отделке древесины» (2003 г.).

Картонные лопасти направляют поток воздуха, помогая вентилятору отводить пары и брызги наружу. Защитите рабочий стол картоном или крафт-бумагой.

Настольная кабина

Для распыления мелких предметов — мисок, коробок и т. п. — я предлагаю сделать простую кабину, подобную той, что показана выше, чтобы она подходила к вашей скамейке и ближайшему окну. Стенд представляет собой просто недорогой 20-дюймовый коробчатый вентилятор с картонными угловыми лопастями, прикрепленными клейкой лентой (рис. 2). Когда они не используются, я снимаю лопасти, складываю их и прячу вместе с простынями.

Используйте малярную ленту, чтобы прикрепить стандартный печной фильтр размером 20 × 20 дюймов перед вентилятором. Дешевый фильтр достаточно хорош для улавливания большей части влажных капель и сухих частиц и поддержания чистоты двигателя и лопастей вентилятора. Обязательно замените

Покрасочная камера Да Взрывозащищенный вентилятор Зависит

распыление красок и красок на основе растворителей. Это здравый совет, но реальность такова, что цены на вентиляторы начинаются от 400 долл. Многие любители, испытывающие нехватку денег, обходятся без киоска и ограничиваются красками на водной основе или распыляют растворители без вентилятора.0003

Вентилятор взрывозащищенный или нет, если распылять, то нужна будка. Краски на водной основе не воспламеняются, но вы не должны дышать распыленной краской и не должны оседать на других ваших работах или инструментах. Распыление растворителей без кабины быстро заполнит помещение испарениями и избыточным распылением. Любое искрообразующее устройство, такое как выключатель, свет или радио, может вызвать взрыв растворителя.

Зная, как работают плотники, вы ожидаете каждый год читать о десятках взрывов, связанных с отделкой, но это не так. Чтобы произошел взрыв растворителя, необходимо достичь определенной концентрации воздуха/растворителя. Это называется нижним пределом взрываемости растворителя (НПВ). Пока вентилятор работает до того, как вы начнете распылять, в простой камере достижение НПВ будет практически невозможным. Искры или нет искры, ничего не произойдет.

В безопасных контролируемых условиях исследования я взял дешевый коробочный вентилятор, включил его и брызнул через него чистым растворителем для лака и спиртом, чтобы посмотреть, смогу ли я добиться воспламенения. Я не мог, и если вы посчитаете объемы воздуха, это неудивительно. Если ваша цель — безопасность, вам гораздо лучше иметь коробочный вентилятор с простыми картонными стенками, чем обходиться без будки.

После распыления снимите верхнюю часть, сложите стенки и вставьте ее в фанерную стойку.

Полноразмерная складная кабина

Для больших проектов — стульев, столов, шкафов — вам понадобится кабина большего размера. Мое решение — трехстворчатая стена из большой картонной коробки, купленной в местном магазине бытовой техники (рис. 3). Эта покрасочная камера предназначена для установки перед открытой дверью гаража. Боковые стенки перемещаются внутрь или наружу в соответствии с вашим проектом. Лента-липучка на крышке и стенках помогает удерживать боковые стенки на месте. Отрежьте длинные полоски, чтобы можно было подогнать размер будки под проект.

За исключением деревянной опорной балки

1 × 1″, прикрепленной к крышке, вся конструкция выполнена из картона. Как и настольная модель, она складывается и аккуратно вставляется в мою фанерную полку для хранения.

Более крупная кабина может выиграть от более крупного вентилятора.Я использую промышленный вентилятор и держу его накрытым фильтровальной тканью.В зависимости от вентилятора, вы можете расположить его с другой стороны задней стены и заклеить печным фильтром поверх перед проемом, как настольная будка.

Вращение во время распыления

Поворотный стол облегчает вращение изделия, так что вы всегда распыляете в сторону вентилятора. Для своего настольного стенда я использую финишный поворотный стол Painter’s Pyramid (Woodcraft № 150649, 49,99 долларов США). Для своего полноразмерного стенда я построил проигрыватель из фанеры и пары черных железных труб двухфутовой длины (рис. 4).

Как назло, 1-дюймовая труба как раз подходит к 11/4-дюймовой трубе. Используя две трубы одинаковой длины, вы создаете подшипник по всей длине трубы, что делает проигрыватель исключительно прочным и устойчивым. Добавьте немного литиевой смазки на поверхности подшипников, и поворотный стол начнет вращаться как волчок. Я распылял проекты весом до 300 фунтов без каких-либо проблем.

Покрасочная камера «Сделай сам» ⋆ ThePlywood.com

Нанесение отделки — неотъемлемая часть практически любого проекта по деревообработке. Для большинства из нас это скорее запоздалая мысль; что-то, что мы должны сделать, чтобы довести проекты до конца; но не то, что нам нравится делать. В то время как многие из нас до сих пор используют кисть для нанесения лака и других отделочных материалов, любой столяр, выполняющий изрядное количество работы, в конечном итоге обратит свои мысли к распылению. Возможность распыления отделки экономит время, а также обеспечивает более гладкую поверхность.

Но при распылении краски тоже есть свои проблемы. Напыленное покрытие имеет тенденцию использоваться везде, а не только в вашем проекте по деревообработке. Даже если вы попытаетесь быть осторожным, велики шансы, что в конечном итоге вы закончите с отделкой на своем верстаке, инструментами и любой древесиной, которую вы хранили в своей мастерской.

Решение этой проблемы — построить покрасочную камеру. Это закрытое помещение с фильтрацией и интенсивным движением воздуха, что позволяет улавливать избыточное распыление и предотвращает его распространение. В то же время, хорошо спроектированная, построенная и обслуживаемая покрасочная камера обеспечит беспыльную среду, улучшит качество поверхности, не допуская попадания пыли на объект при нанесении финишных покрытий.

Размеры покрасочных камер могут варьироваться от размера транспортной коробки среднего размера до размера гаража. У нас были покрасочные камеры 50 футов в длину, 18 футов в ширину и 14 футов в высоту на заводе по производству автобусов, где я работал. Это, вероятно, немного больше, чем все, что вам или мне нужно для наших проектов по деревообработке.

Все о воздухе

Ключом к любой покрасочной камере является обработка воздуха. Прежде всего, идея состоит в том, чтобы отводить избыточное распыление, а затем удалять избыточное распыление из воздуха, проходящего через покрасочную камеру. Это требует большого количества движения воздуха, а также действительно хорошей фильтрации.

Вообще говоря, вам нужно 100 кубических футов движения воздуха на каждый квадратный фут открытия покрасочной камеры. Итак, если вы строите маленькую покрасочную камеру с шириной проема 4 фута и высотой 3 фута между столом (нижняя часть проема) и потолком (верхняя часть проема), у вас есть 12 кв. футов открытия кабины. Это приводит к необходимости воздуходувки, которая обеспечит движение воздуха на 1200 кубических футов в минуту.

При проектировании системы кондиционирования воздуха в кабине необходимо учитывать размер. Воздуходувка, способная перемещать 1200 кубических футов в минуту воздуха, нуждается в воздуховоде диаметром примерно 12 x 14 дюймов или 14,1 дюйма (для круглого воздуховода), чтобы проталкивать этот воздух. Если вы используете воздуховод меньшего размера, ему либо потребуется увеличить скорость воздуха, либо он не сможет втягивать столько воздуха через кабину. Но это происходит настолько быстрее, что воздуходувка может выталкивать воздух, прежде чем он начнет терять способность справляться с объемом.

Обратите внимание, что указанные размеры также являются минимальными размерами фильтров, используемых для фильтрации воздуха, выходящего из покрасочной камеры. Не помешает сделать их больше, по крайней мере вдвое больше, тем более что воздушные фильтры будут постепенно забиваться излишками краски, ограничивая количество воздуха, которое может проходить через них, точно так же, как грязный фильтр кондиционера ограничить количество воздуха, поступающего через вашу домашнюю систему HVAC.

Сборка вентиляционной камеры

Воздух, выходящий из покрасочной камеры, собирается в коробку, называемую «пленум». Это обеспечивает место для установки воздушных фильтров, а также место для подключения вентилятора. Вы хотите, чтобы лицевая сторона камеры была такой же большой, как воздушные фильтры, которые вы собираетесь использовать, обеспечивая направляющую или зажимы для установки самих фильтров.

В качестве фильтров можно использовать обычные домашние фильтры кондиционеров. Однако лучше использовать НЕРА-фильтры, так как они обеспечивают более тонкую фильтрацию. В какой-то момент воздух из покрасочной камеры придется выбрасывать наружу. Если у вас нет достаточно хороших фильтров, вы в конечном итоге будете выбрасывать излишки распыления, которые обесцветят ваш дом, подъездную дорогу, растения или газон.

Подключение вентилятора

Практически любой вентилятор подойдет для вашей покрасочной камеры; но самый простой и дешевый вариант — найти б/у вентилятор от приточно-вытяжной установки (та часть, которая идет внутрь дома) домашней системы ОВКВ. Вентиляторы в этих системах редко выходят из строя, поэтому, если вы можете найти снятый вентилятор, вы можете купить его дешево. Убедитесь, что вы приняли к сведению размер системы кондиционирования воздуха, из которой вы его получаете, или воздушный поток. Один или другой (предпочтительно оба) должны быть указаны на информационной этикетке оборудования.

Грубо говоря, каждая тонна кондиционера производит 400 кубических футов в минуту воздуха. Итак, если вы найдете блок обработки воздуха для пятитонного кондиционера, у вас будет вентилятор, который может обрабатывать 2000 кубических футов в минуту воздуха. Это, вероятно, намного больше, чем вам нужно, если только вы не делаете действительно большую покрасочную камеру.

В этом случае размер воздуховода можно выбрать в соответствии с количеством воздуха, которое необходимо для прохождения через систему, а не размером, на который рассчитано устройство. Используйте таблицу в сносках, чтобы определить, какой размер воздуховода вам нужен. Вы также можете подумать о добавлении к вентилятору регулятора яркости света, чтобы вы могли контролировать скорость его работы, что влияет на количество потребляемого им воздуха в кубических футах в минуту.

Вам нужно будет подключить воздуходувку к воздухораспределителю. В идеале он должен быть физически установлен на камере статического давления, чтобы воздухозаборник был присоединен к камере статического давления. Если вы не можете прикрепить его напрямую, обязательно используйте достаточно большой воздуховод, чтобы он не мешал движению воздуха.

С другой стороны, выход воздуходувки должен быть выведен за пределы вашей мастерской. Опять же, вы хотите избежать сокращения размера воздуховода до такой степени, что вы не получаете достаточного количества воздуха, проходящего через него. Если у вас есть проблема с размером, разделите и используйте несколько воздуховодов, а не просто уменьшайте размер.

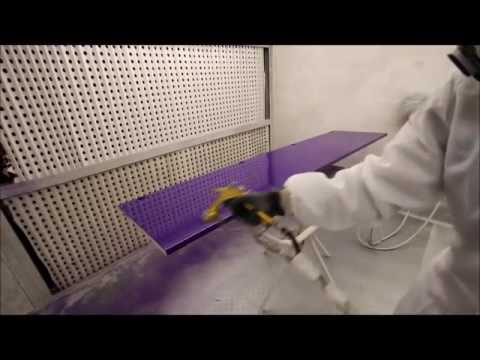

Добавьте перегородки

Как я уже упоминал, избыточное распыление довольно быстро засорит ваши фильтры. Чтобы замедлить это, все, что вам нужно сделать, это добавить несколько перегородок перед фильтрами, заставляя воздух, выходящий из кабины, делать несколько оборотов, когда он проходит через перегородки. Это приведет к тому, что большое количество твердых частиц в этом избыточном распылении прилипнет к перегородкам, прежде чем они попадут в фильтр.

Имейте в виду, что общая площадь ваших отверстий должна совпадать с площадью воздуховода, иначе перегородки будут создавать препятствие для воздуха. Разложите шаблон и рассчитайте общую площадь перед тем, как начать сверлить, просто для уверенности.

Для изготовления перегородок используйте любой тонкий материал, например, луанскую фанеру. Сделайте сетку отверстий в двух-трех одинаковых листах. Убедитесь, что отверстия не совпадают. Вы должны видеть твердую древесину только через отверстия в первом листе, а также через отверстия во втором листе.

Установите эти перегородки одну перед другой на расстоянии примерно одного дюйма и не менее одного дюйма перед фильтрами в подвижной или съемной раме, которая находится перед воздушными фильтрами. Убедитесь, что он герметичен со всех сторон, так что движение воздуха должно проходить через перегородки, а не обходить их.

Не беспокойтесь о наростах на перегородках. Возможно, вам придется время от времени очищать его; но на самом деле это не такая уж большая проблема, если только не доходит до того, что накопление уменьшает поток воздуха.

Фильтры входящего воздуха

Улучшенные окрасочные камеры будут контролировать не только выходящий воздух, но и поступающий в камеру воздух. Это делается с помощью автомобильных покрасочных камер и служит для контроля количества пыли, которая может попасть в покрасочную камеру и, таким образом, в отделку. Хотя это и не является обязательным требованием, но если у вас пыльный магазин, вы можете подумать об этом.

Несколько лет назад я работал с парнем, который превратил свой домашний гараж в покрасочную камеру для кузовного ремонта. Для своих входящих воздушных фильтров он снял пару панелей с деревянной двери гаража, оставив только раму. Панели были заменены рамами, которые удерживали фильтрующую среду для поступающего в гараж воздуха.

При добавлении фильтров входящего воздуха убедитесь, что их общая площадь равна площади отходящего воздуховода. Вы не хотите больше и не хотите меньше. Имея такую ​​же площадь поверхности, вы сможете поддерживать небольшое отрицательное давление воздуха в покрасочной камере, помогая гарантировать, что избыточное распыление проходит через перегородки и выходной фильтр. Но если ваши входные фильтры больше, чем ваши исходящие, у вас не будет этого отрицательного давления, и некоторая часть вашего избыточного распыления будет оседать в мастерской, а не улавливаться фильтрами.

Изготовление самой кабины

Как я уже упоминал, покрасочные камеры могут быть любого размера и могут быть построены практически из чего угодно. Больше всего это зависит от того, сколько места у вас есть и от размера предметов, которые вы будете распылять. Если все, что вы собираетесь сделать, это побрызгать случайным металлическим брекетом, вам не нужно много; но если вы собираетесь отделывать целые предметы мебели, вам понадобится что-то размером с небольшую комнату.

Узнать цену на Amazon

Здесь я кратко рассмотрю три различных идеи окрасочных камер и покажу вам, что можно сделать. Я ожидаю, что вы измените эти идеи, создав что-то, что будет лучше всего работать для вас, вместо того, чтобы пытаться построить их именно так, как я упоминаю здесь.

Небольшая покрасочная камера для кронштейнов

Если все, что вам когда-либо понадобится для распыления, — это небольшие металлические кронштейны и точеные деревянные ручки, вы можете сделать свою покрасочную камеру из пластикового контейнера для хранения. Это удобный размер столешницы, хотя он не дает вам достаточно места для более крупных проектов.

Покрасочная камера такого размера не нуждается в мощном вентиляторе кондиционера для подачи воздуха через нее. Вам лучше убрать вентилятор из оконного кондиционера. Некоторые люди делают такие покрасочные камеры, используя вентилятор для ванной комнаты, но это не очень хорошая идея. В вентиляторе для ванной двигатель вентилятора находится внутри воздушной камеры, где искра может воспламенить летучие органические соединения, выходящие из распылителя. Вам лучше использовать вентилятор, у которого двигатель находится за пределами воздушной камеры, например, вышеупомянутый вентилятор из домашней системы ОВКВ.

Другим вариантом для покрасочной камеры такого размера является вентилятор от автомобильного отопителя и кондиционера. Обычно они находятся под приборной панелью со стороны пассажира. У вас могут возникнуть некоторые проблемы с извлечением корпуса, но, как минимум, вы можете вытащить беличью клетку воздуходувки и соорудить для нее свой собственный корпус. Просто помните, что это должно работать от 12 вольт постоянного тока, а не от домашнего тока.

Чтобы превратить бак в покрасочную камеру, положите его на бок и прорежьте в дне отверстие, достаточно большое, чтобы прикрепить воздуходувку. Вам также нужно будет прикрепить фильтр, который можно сделать с любой решеткой HVAC, которую вы найдете в комнате, возможно, в ванной комнате, желательно без регулируемых жалюзи. Если вы просверлите несколько отверстий в верхней части контейнера (когда он лежит), вы можете использовать их, чтобы прикрепить крюки, чтобы подвешивать предметы для рисования.

Крышка мусорного ведра может служить даже полезной цели, закрывая покрасочную камеру, когда вы ею не пользуетесь, чтобы в нее не попадала пыль.

Покрасочная камера в шкафу

Эта маленькая покрасочная камера, вероятно, недостаточно велика для большинства из нас. Нам нужно что-то, что позволит нам помещать проекты, которые мы делаем, внутрь багажника. Обычно это означает покрасочную камеру шкафного типа. В то время как кабинетные будки могут быть сделаны буквально любого размера, большинство из них ограничено примерно пятью футами в длину, тремя футами в высоту и тремя футами в глубину. Это может либо стоять на существующем столе, либо вы можете спустить его на пол и установить стол внутри него. В этом случае размер отверстия будет рассчитываться на основе пространства над столом.

Хотя это можно сделать из любого материала, который вы хотите, на самом деле нет необходимости тратить много денег. Вырвав пару 2х4 дюйма, вы получите материал для каркаса, и вы можете покрыть стороны, заднюю и верхнюю часть либо «вискозной» пластиковой пленкой, либо, что еще лучше, коропластом, представляющим собой рифленый полипропиленовый материал, который они используют для политических целей. дворовые знаки.

Преимущество использования коропласта для обшивки, помимо дополнительной прочности, заключается в том, что вы можете сделать боковые стороны выступающими за края вашей будки, позволяя дополнительному материалу для стен и потолка стать дверями. Когда вы открываете его, это дает вам большую глубину, чтобы обеспечить всасывание избыточного распыления воздуходувкой, а когда вы его не используете, закрытие этих клапанов помогает не допустить попадания опилок в вашу покрасочную камеру.

Чем больше покрасочная камера, тем больше должна быть воздушная камера. Как правило, вы не хотите, чтобы задняя стена вокруг камеры была на расстоянии от фута до 18 дюймов, за исключением областей, где вы не будете распылять, например, под столом. Если у вас есть много задней стены вокруг камеры, вы в конечном итоге получите большую площадь, где у вас не будет большого притока воздуха, поэтому избыточное распыление может выйти.

Еще один способ помочь с воздушным потоком — разделить воздушные фильтры на части, оставив между ними заднюю стенку шириной около одного фута, даже если воздушная камера непрерывна. Это поможет системе обработки воздуха забирать больше воздуха по краям.

Возможно, вам захочется установить какой-нибудь светильник внутри своей будки. В коммерческих покрасочных камерах это должен быть взрывозащищенный светильник. Лампа накаливания может нагреться достаточно, чтобы воспламенить некоторые пары. Хотя компактная люминесцентная лампа не так сильно нагревается, может возникнуть риск возникновения искр. Чтобы этого не произошло, лучше установить светодиодную подсветку. Но не ставьте тот, который должен быть ввинчен в розетку. Скорее возьмите что-нибудь, что вы можете закрепить на месте, и припаяйте соединения. Таким образом, вы можете исключить риск возникновения искр.

Палатка для покрасочной камеры

Если ваша работа по дереву включает изготовление мебели, было бы неплохо иметь отдельную комнату, которую вы могли бы превратить в постоянную покрасочную камеру. Но мало у кого из нас есть место, которое мы можем выделить таким образом. В этом случае вам, возможно, придется время от времени устанавливать временную покрасочную камеру, которая достаточно велика для распыления на целые предметы мебели.

Для начала вам понадобится воздуходувка с прикрепленными к ней фильтрами, которая станет вашей системой обработки воздуха. Вместо того, чтобы строить это с пленумом, вам будет лучше установить воздушный фильтр прямо на отверстие в воздуходувке. Добавьте вокруг него какой-нибудь фланец для крепления к стене кабины. Поскольку ваша временная покрасочная камера будет снаружи, вам не нужно будет прокладывать воздуховоды, входящие в воздуходувку или выходящие из нее.

Вам также понадобится еще один фильтр, установленный на доске, который будет действовать как фильтр поступающего воздуха. Поставьте на него ножки, чтобы можно было поставить его на землю, вставив в стенку покрасочной камеры.

Сама будка может быть изготовлена ​​из вязкостной пластиковой пленки и всплывающего навеса. Они доступны во множестве различных размеров и по разумной цене. Возьмите один с прямыми ножками, а не с наклонными, так как это облегчит прикрепление ваших стен. Вам также понадобится целая куча пружинных зажимов.

Самодельная покрасочная камера, Alessandro Scarcella

Нанесите вязкую смесь на землю, пол вашего патио или подъездную дорожку, убедившись, что она покрывает большую площадь, чем та, которая будет покрыта навесом. Затем установите навес на этот пластик, отцентровав его. Вам понадобится как минимум пара футов пластика по всему периметру.

Теперь прикрепите пластик к одной из ножек вверху. Затем пройдитесь им по куполу, чтобы у вас был пластик по всему периметру. Отрежьте пластик, оставив себе как минимум фут дополнительного материала для перекрытия, и убедитесь, что пластик не окажется слишком коротким, как только вы прикрепите его к ножкам купола.

Проверьте цену на Amazon

Начиная с одного угла, сверните край навеса, который свисает, и верхний край пластика вместе, создав более или менее воздухонепроницаемое соединение, а затем закрепите их вместе. с пружинным хомутом. Продолжайте работать вокруг купола, делая то же самое, по крайней мере, в углах и в середине каждой стороны. Прикрепите пластик ко всем ножкам, используя пружинные зажимы.

Используйте обрезки 2” x 4” или другие пиломатериалы, чтобы свернуть лишний материал в нижней части стен и пола вместе, создав более или менее воздухонепроницаемое уплотнение на полу. Как только вы это сделаете, единственный реальный вход для воздуха у вас будет в углу, где вы начали и остановились. Заклейте это упаковочной лентой или клейкой лентой.

Далее вам понадобится дверь. Поэтому сделайте вертикальный надрез в пластике посередине одной стороны. Это должно остановиться на фут или около того ниже крыши и выше пола. Возможно, вам придется сделать горизонтальный разрез и у пола, чтобы можно было занести внутрь вашу мебель. Накройте эту стену еще одним слоем пластика, прикрепив его к угловой стойке с наветренной стороны. Вы можете временно прикрепить его к другому углу с помощью пружинного зажима, как только войдете внутрь.

Прежде чем приступить к использованию этой покрасочной камеры, вам необходимо установить воздуходувку в одну стену на уровне земли, а фильтр поступающего воздуха — в противоположную стену, также на уровне земли.
