На фотографии вы видите щиток приборов с помеченными на нем основными указателями.

1. Тахометр. Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
2. Дисплей БК. Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
3. Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
4. Лампа, отображающая включение противотуманок.
5. Сигнальная лампочка — обозначает, что двери не закрыты.
6. Резерв.
7. Этот индикатор обозначает задние противотуманные фонари.
8. Кнопка сброса суточного пробега. Для активации нужно ее немного зажать.
9. Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
10. Резерв для дизельных моделей Логан.
11. Сигнальная лампа перегрева двигателя.
12. Сигнальная лампа блокировки двигателя. Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
13. Указатели поворота. Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
14. Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
15. Индикатор аварийного падения уровня пасла.
16. Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
17. Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
18. Обогрев заднего стекла.
19. Индикатор дальнего света.
20. Сигнал об отключении подушек безопасности переднего пассажира.
21. Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
22. Лампа о неисправности подушки безопасности.
23. Неисправность антиблокировочной системы тормозов.
24. Лампа включения ближнего света фар.

Фотогалерея «Панель автомобилей Рено»

Возможные неисправности и способы их устранения

Приборная панель на Рено Логан и Сандеро относится к достаточно надежным. Неполадки с приборами возникают сравнительно редко. В некоторых случаях за проблемы с индикаторами принимают неисправности других узлов автомобиля.

Так, для адекватной работы спидометра, тахометра и других элементов необходима стабильная работа соответствующих датчиков автомобиля. В том случае, если они отображают некорректную информацию, поломка возможна именно с датчиками.

Также, распространенной проблемой этих и других автомобилей является нарушение целостности проводки, которые могло произойти во время ремонта других узлов машины. Проверить проводку можно при помощи стандартных приборов.

В случае, если один из элементов панели действительно пришел у вас в негодность, вы можете заменить как его отдельно, так и целиком. Особенно просто заменяются лампы, тогда как спидометр и тахометр заменить будет уже труднее.

В видео ниже демонстрируется процесс замены некоторых лампочек (автор ролика — Aleksei Suchkov).

Также, вы можете полностью демонтировать старую панель и установить новую.

Инструкция по монтажу

Чтобы демонтировать старую деталь и установить новую вам необходимо выполнить следующий порядок действий:

• вначале отсоединить провода с батареи, первым отрицательный;
• частично снять дверной уплотнитель;
• демонтировать декоративную панель с левой передней стойки;
• выкрутить болты с обеих сторон на панели;
• далее снять небольшие крышки, расположенные внизу по краям панели приборов;
• под ними болты, выкрутите их, затем снимите ручку корректора фар;
• выкрутите болты, которые находятся под ручкой корректора;
• снять верхний кожух рулевой колонки;
• открутить болт, отсоедините разъемы проводки, а затем удалите подрулевые переключатели;
• теперь выкрутите болты над колонкой;
• снимите козырек щитка;
• выкрутите болты щитка, отсоедините разъемы проводки и снимите его;
• демонтируйте радиоприемник;
• теперь отцепите снизу и полностью снимите центральную декоративную проводку, отсоедините провода;
• демонтируйте регуляторы системы отопления и кондиционирования;
• теперь демонтируйте регулятора отопления, кондиционирования, выкрутите один болт наверху и два внизу;
• далее отсоедините диагностический разъем;
• снимите полностью панель приборов, отсоедините колодку проводов;
• открутите болты крепления подушки безопасности переднего пассажира, извлеките разъем проводки к ней;
• далее снимите заклепки с перчаточного ящика и крышку;
• установка новой панели производится в обратном порядке.

Видео «Снятие приборной панели на Рено Логан и Сандеро»

В этом видео демонстрируются основные этапы демонтажа старой детали (автор ролика — канал Ремонт Рено).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (56.25%)

Нет (43.75%)

Dacia Sandero / Sandero Stepway Приборная панель Сигнальные лампы Значение

Впервые Dacia Sandero была выпущена в 2007 году, а второе текущее поколение было выпущено в 2012 году. Dacia Sandero Stepway с увеличенным дорожным просветом и внешним видом внедорожника была выпущена в 2008 году. Подробная информация приведена ниже. — это сигнальные лампы на приборной панели Dacia Sandero и Dacia Sandero Stepway.

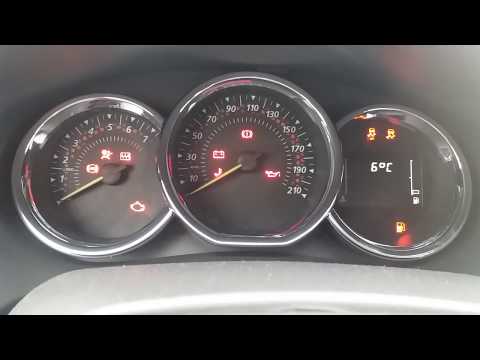

Сигнальные лампы на приборной панели Dacia Sandero и Dacia Sandero Stepway загораются в виде символов и разных цветов. Если вы не уверены, что означает символ, обратите внимание на цвет.

Как правило, символы синего и зеленого цветов используются в информационных целях – чтобы вы знали, что утилита включена. Символы желтого или желтого цвета сигнализируют о том, что произошла незначительная неисправность, что-то требует ремонта/обслуживания или что утилита, включенная по умолчанию, была отключена.

Красные символы срочные и требуют немедленного изучения. Красный символ может сопровождаться звуковым сигналом, а также может мигать, предупреждая вас. Неисправность, при которой загорается красная сигнальная лампа, может привести к повреждению автомобиля, а также может представлять угрозу безопасности пассажиров. Некоторые сигнальные лампы на приборной панели, описанные ниже, требуют немедленной остановки автомобиля и выключения двигателя.

Различные лампы приборной панели Dacia Sandero и Dacia Sandero Stepway описаны ниже. Каждое значение символа также имеет соответствующее действие, которое следует предпринять в соответствии с рекомендациями производителя.

Название : Неисправность ручного тормоза / тормоза
Срочность : Высокая
Описание : Красный восклицательный знак Dacia Sandero в круглом световом сигнале является сигнализатором неисправности ручного тормоза или тормозной цепи.

Название : Неисправность (красный)
Срочный : Критический
Описание : Этот символ представляет собой красную сигнальную лампу Dacia Sandero с электрической неисправностью. Он загорается при запуске двигателя, но вскоре после этого должен погаснуть. Если индикатор продолжает гореть или загорается во время движения, это указывает на серьезную неисправность.

Наименование : Неисправность (оранжевый)
Срочность : Высокая
Описание : Оранжево-желтый индикатор неисправности электрической системы Dacia Sandero загорается во время движения вместе с другими сигнальными лампами на приборной панели.
Что делать : Этот сигнализатор указывает на электрическую или электронную неисправность. Вы можете продолжать водить осторожно , но вы должны немедленно обратиться к квалифицированному инженеру Dacia.

Название : Токсичный дым / выбросы

• Постоянно — Неисправность, связанная с фильтром выбросов. Свяжитесь с квалифицированным инженером как можно скорее.
• Мигает – Немедленно снизьте скорость до тех пор, пока индикатор не перестанет мигать. Если индикатор продолжает мигать, это может привести к повреждению системы выбросов. Проверьте автомобиль.

Название : Охлаждающая жидкость
Срочно : Высокая
Описание : Охлаждающая жидкость необходима для циркуляции двигателя, чтобы поддерживать его охлаждение. Если этот индикатор загорается на приборной панели Dacia Sandero в сопровождении звукового сигнала, это указывает на перегрев двигателя и необходимость охлаждения охлаждающей жидкости.

Название : Моторное масло
Срочное : Высокое
Описание : Моторное масло должно циркулировать по всему двигателю для обеспечения смазки внутренних компонентов. Если масла недостаточно или давление масла низкое, может возникнуть недостаточная смазка. Индикатор масла Dacia Sandero, загорающийся красным цветом в сопровождении звукового сигнала, имеет два значения:

• Низкий уровень масла – Как можно скорее остановитесь и выключите двигатель. Проверьте уровень масла в двигателе с помощью щупа и при необходимости долейте масло. Убедитесь, что вы не превышаете MAX. маркер на щупе. Убедитесь, что сигнальная лампа гаснет после короткой поездки.
• Низкое давление масла – Если масло не требует доливки или контрольная лампа продолжает гореть, выключите двигатель и не запускайте его снова. Устроить восстановление. Может произойти серьезное повреждение двигателя.

Название

Название : Подушка безопасности
Срочная : Средняя
Описание : Чтобы система находилась в рабочем состоянии, контрольная лампа подушки безопасности Dacia Sandero должна загореться вместе с зажиганием и вскоре погаснуть.

Название : Низкий уровень заряда
Срочный : Высокий
Описание : Контрольная лампа аккумуляторной батареи Dacia Sandero должна кратковременно загораться при включении зажигания. Если он загорается во время движения, это указывает на перезарядку или разрядку цепи. Вероятными неисправностями являются соединения/проводка, генератор переменного тока/генератор или, возможно, аккумулятор.
Что делать : Двигатель может работать только в течение короткого периода времени. Чтобы уменьшить дальнейший разряд, отключите все электрические сети в автомобиле, которые не являются жизненно важными, и обратитесь к квалифицированному инженеру.

Название : ABS
Срочный : Средний
Описание : Если во время движения загорается индикатор ABS Dacia Sandero, антиблокировочная система тормозов будет недоступна. Другие индикаторы, относящиеся к системе ABS, также могут загореться одновременно, например, ABS и ESP (см. ниже).
Что делать : Обычные тормоза будут работать как обычно, но с ABS. Типичными неисправностями являются датчики АБС, жгут проводов АБС, дефект кольца индуктора. Неисправный аккумулятор также может вызвать загорание индикатора неисправности ABS. Необходимо диагностическое оборудование. Если индикаторы ABS и BRAKE загораются одновременно, это указывает на неисправность тормозной системы.

Название : Иммобилайзер
Срочный : Средний
Описание : Индикатор иммобилайзера двигателя Dacia Sandero будет мигать, если автомобиль не сможет распознать закодированный ключ зажигания.
Что делать : Используйте второй ключ, поставляемый с автомобилем, или замените батарейки внутри кодированного ключа зажигания. Если индикатор продолжает мигать, возможно, в системе возникла неисправность, которую необходимо устранить.

Имя : ESP
Срочность : Средний
Описание : Это индикатор электронной системы стабилизации Dacia Sandero (ESP) и системы контроля тяги / контроля недостаточной поворачиваемости (ASR). В критических условиях вождения; при объезде препятствия, потере сцепления шин с дорогой на повороте, например, эти системы начинают работать, помогая сохранить устойчивость. Этот индикатор загорается в двух случаях:

Горит всегда — Обнаружена неисправность системы ESP/ASR, она больше не работает и требует обслуживания.
Мигает — ESP/ASR работает и пытается стабилизировать автомобиль.

Название : Давление в шинах
Срочно : Среднее
Описание : Каждое колесо (кроме запасного) имеет датчик в клапане накачки, который периодически измеряет давление в шинах. Система контроля давления в шинах (TPMS) обнаруживает потерю давления, и на приборной панели загорается эта сигнальная лампа. В случае внезапного падения давления в шинах (прокола) загорается сигнальная лампа давления в шинах вместе с красной, а также раздается звуковой сигнал. Вам нужно будет немедленно остановиться, чтобы сменить колеса.
Что делать : Если загорается индикатор давления в шинах, проверьте давление как можно скорее, в идеале, когда шины холодные. Информацию о давлении в шинах вашего автомобиля можно найти на внутренней панели двери водителя. Индикатор давления в шинах мигает в течение нескольких секунд, а затем продолжает гореть вместе с оранжевым светом, указывая на то, что один из датчиков давления в шинах неисправен или отсутствует. Это также будет иметь место при установке запасного колеса.

Название : Дизельный фильтр
Срочный : Низкий
Описание : Этот индикатор загорается на приборной панели Dacia Sandero при запуске, но вскоре гаснет. Если он загорается во время движения, это указывает на наличие воды в дизельном топливе.
Что делать : Слить воду из фильтра.

Название : Низкий уровень топлива
Срочность : Низкий уровень топлива
Описание : Загорается сигнальная лампа низкого уровня топлива Dacia Sandero в сопровождении звукового сигнала, это указывает на то, что осталось примерно 30 миль (50 км) топлива после сначала загорается сигнальная лампа.
Что делать : Заправиться как можно скорее.

Название : Стоп/Старт
Срочный : Низкий
Описание : При наличии система остановки/запуска двигателя Dacia Sandero помогает улучшить экономию топлива и снизить выбросы выхлопных газов путем остановки двигателя, когда автомобиль находится в движении. застой. Однако в некоторых случаях система не работает. Желтый сигнальный индикатор загорается, когда не выполняются условия для работы системы «стоп/старт».
Что делать : Узнайте, что это за конкретные условия, см. Dacia Stop / Start не работает.

Сигнальные лампы на приборной панели Renault Sandero Stepway
