РАЗДЕЛ 3. СОДЕРЖАТЕЛЬНЫЙ КОМПОНЕНТ ТЕОРЕТИЧЕСКОГО МАТЕРИАЛА.

 ЛЕКЦИЯ №1

ТЕМА: КЛАССИФИКАЦИЯ И ОБЩЕЕ УСТРОЙСТВО АВТОМОБИЛЯ

План:

1. Общие сведения о автомобильном транспорте.

2. Общее устройство автомобиля.

1. Общие сведения о автомобильном транспорте.

Автомобильный подвижной состав разделяется на грузовой, пассажирский и специальный.

К грузовому подвижному составу относятся грузовые автомобили, автомобили-тягачи, прицепы и полуприцепы, к пассажирскому — автобусы, легковые автомобили, пассажирские прицепы и полуприцепы, к специальному – автомобили, прицепы и полуприцепы, предназначенные для выполнения различных, преимущественно нетранспортных, работ.

Грузовые автомобили, прицепы и полуприцепы различаются по грузоподъемности а в зависимости от устройства кузовов и других конструктивных особенностей, определяющих характер их использования, подразделяются на подвижной состав общего назначения и специализированный. Автомобили, прицепы и полуприцепы общего назначения имеют неопрокидывающийся бортовой кузов и используются для перевозки грузов всех видов, кроме жидких, без тары. К специализированному грузовому подвижному составу относятся автомобили, прицепы и полуприцепы, предназначенные для перевозки грузов определенных видов.

Автомобили-тягачи предназначены для постоянной работы с прицепами или полуприцепами и подразделяются на седельные автомобили-тягачи для работы с полуприцепами и автомобили-тягачи для работы с прицепами. Автомобиль-тягач в сцепе с прицепом (полуприцепом) называется автопоездом.

Пассажирские автомобили вместимостью до 8 чел., включая водителя, относятся к легковым, свыше 8 чел. – к автобусам.

Легковые автомобили подразделяются по рабочему объему цилиндров двигателя в литрах на следующие основные классы:

Особо малый до 1,2

Малый от 1,2 до 1,8

Средний от 1,8 до 3,5

Большой свыше 3,5

Высший не регламентируется

На базе легковых выпускаются также грузопассажирские автомобили, у которых для увеличения размеров площадки предназначенной для размещения в кузове груза, задние сидения делаются складывающимися.

Автобусы подразделяются по габаритной длине в метрах, определяющей в зависимости от принятой планировки вместимость на следующие основные классы:

Особо малый до 5,0

Малый 6,0 – 7,5

Средний 8,0 – 9,5

Большой 10,5 – 12,0

Особо большой (сочлененный) 16,5 и более

По назначению автобусы подразделяются на городские (внутригородские и пригородные), местного сообщения (для сельских перевозок), междугородные и туристические.

К специальному подвижному составу относятся пожарные автомобили, автолавки, автомобили с компрессорными установками, автокраны, уборочные автомобили и т.п.

Автомобильный подвижной состав подразделяется также на дорожный, предназначенный для работы по дорогам общей сети, и на внедорожный – для использования вне дорог общей сети. По степени приспособления к работе в различных дорожных условиях различают дорожный автомобильный подвижной состав обычной проходимости, предназначенный для работы в основном по благоустроенным дорогам, и повышенной проходимости – для систематической работы по неблагоустроенным дорогам и в отдельных случаях по бездорожью.

Все автомобили по общему числу колес и числу ведущих колес условно обозначают формулой где первая цифра – число колес автомобиля, а вторая – число ведущих колес. При этом каждое из сдвоенных ведущих колес считается за одно колесо. Например, 4Х2 – двухосный автомобиль с одной ведущей осью (ГАЗ-53А, ЗИЛ-13О), 6Х6 – трехосный автомобиль со всеми ведущими осями (ЗИЛ-131), 6Х4 – трехосный автомобиль с двумя ведущими осями (КамАЗ-5320).

По роду потребляемого топлива и виду двигателя автомобили разделяют на карбюраторные, электрические (электромобили), паровые газотурбинные.

Система обозначений прицепов, полуприцепов и роспусков.

Принята следующая система обозначения (индексация) подвижного состава (нормаль ОН 025270 – 66): каждой новой модели автомобиля (прицепного состава) присваивается индекс, состоящий из четырех цифр, где первые две цифры обозначают класс автомобиля (прицепа, полуприцепа) по рабочему объему двигателя для легковых автомобилей, по длине для автобусов и по полной массе для грузовых автомобилей (прицепов и полуприцепов). Вторые две цифры – модель. Модификации моделей имеют дополнительную пятую цифру, обозначающую порядковый номер модификации. Перед цифровым индексом ставятся буквенные обозначения завода-изготовителя. Две первые цифры индексов, присвоенных автомобилям, приведены в табл. 3.

Например: легковой автомобиль с объемом двигателя 1,45 л, выпускаемый Волжским автозаводом, обозначается ВАЗ-2103; автобус с габаритной длиной 7,15 м, выпускаемый Павловским автобусным заводом – ПАЗ-3201; Грузовой бортовой автомобиль полной массой 15,2 т, выпускаемый Камским автозаводом – КамАЗ-5320 и т. д.

Для прицепного состава выделены следующие индексы (две первые цифры из четырех, которыми обозначается прицепной состав):

В зависимости от полной массы прицепного состава для него существуют группы индексов моделей (третья и четвертая цифры), которые помещены в табл. 4. Например, полуприцеп фургон Одесского автосборочного завода для перевозки телят имеющий полную массу 9 т, обозначается ОдАЗ-9925.

2. Общее устройство автомобиля

Автомобиль — самоходная машина, приводимая в движение установленным на нем двигателем. Автомобиль состоит из отдельных деталей, узлов, механизмов, агрегатов и систем.

Деталь — часть машины, состоящая из целого куска материала.

Узел — соединение нескольких деталей.

Основные части грузового автомобиля: двигатель, кузов, трансмиссия, тормозная система, рулевое управление, ходовая часть, а также кабина, грузовая платформа, сцепление, коробка передач, карданная передача.

Механизм — устройство, предназначенное для преобразования движения и скорости.

Агрегат — соединение нескольких устройств в одно целое.

Система — совокупность отдельных частей, связанных общей функцией (например, системы питания, охлаждения и т. Д.).

Автомобиль состоит из трех основных частей: двигателя, шасси и кузова.

Двигатель — источник энергии.

Шасси объединяет трансмиссию, хордовую часть и механизмы управления.

Трансмиссия передает крутящий момент от коленчатого вала двигателя к ведущим колесам автомобиля и изменяет величину и направление этого момента. В трансмиссию входят следующие механизмы: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси. Последние три механизма составляют ведущий мост (как правило, задний).

Автомобиль повышенной проходимости в отличие от автомобиля обычной проходимости имеет два или три ведущих моста, а в трансмиссию его кроме известных механизмов и агрегатов дополнительно устанавливают (за коробкой передач) раздаточную коробку. Она распределяет крутящий момент.

Ходовая часть состоит из рамы, на которой установлены кузов и все механизмы автомобиля, подвески (рессоры и амортизаторы), передних и задних мостов и колес. Крутящий момент, подводимый от двигателя через трансмиссию к ведущим колесам, вызывает противодействие дороги, которое выражается силой реакции, приложенной к ведущим колесам и направленной в сторону движения автомобиля. Силы реакции передаются на ведущий мост, а от него через рессоры на раму автомобиля и толкают е вперед. Рама, в свою очередь, передает эти силы через передние рессоры на передний мост и к передним колесам, вызывая поступательное движение автомобиля.

В механизмы управления входят рулевое управление, которым изменяют направление движения автомобиля, и тормозная система, позволяющая быстро уменьшать скорость движения или останавливать автомобиль.

Кузов, устанавливаемый на раме, предназначен для размещения водителя и пассажиров в легковом автомобиле и груза в грузовом. Кузов грузового автомобиля состоит из платформы для груза, кабины водителя, капота, закрывающего двигатель, и оперения.

ЛЕКЦИЯ №2

ТЕМА: ОБЩЕЕ УСТРОЙСТВО И ОСНОВНЫЕ ПАРАМЕТРЫ ДВИГАТЕЛЯ АВТОМОБИЛЯ

ПЛАН:

3.      Общее устройство двигателя.

4.      Основные параметры двигателя.

1.Общее устройство двигателя.

Двигатель внутреннего сгорания состоит из механизмов и систем, выполняющих различные функции. Рассмотрим устройство и принцип работы двигателя внутреннего сгорания на примере четырехтактного одноцилиндрового карбюраторного двигателя (рис. 6).в цилиндре 3 находится поршень с поршневыми кольцами, соединенный с коленчатым валом 12 шатуном 11. При вращении коленчатого вала поршень совершает возвратно-поступательное движение. Одновременно с коленчатым валом вращается распределительный вал 1, который через промежуточные детали (толкатель, штангу и коромысло) механизма газораспределения открывает или закрывает впускной 6 и выпускной 9 клапаны. На рис. 6 схематично показано, что впускные и выпускные клапаны приводятся в движение от разных распределительных валов. В действительности все клапаны приводятся в движение от одного распределительного вала. Когда поршень опускается вниз, открывается впускной клапан, и в цилиндр поступает (за счет разрежения) горючая смесь (мелкораспыленное топливо и воздух), приготовленная в карбюраторе, которая при движении поршня верх сжимается.

Рис. 6 — схема четырехтактного одноцилиндрового карбюраторного двигателя:

1 — распределительный вал; 2 — толкатель; 3 — цилиндр; 4 — поршень; 5 — штанга; 6 — впускной клапан; 7 — коромысло; 8 — свеча зажигания; 9 — выпускной клапан; 10 — поршневые кольца; 11 — шатун; 12 — коленчатый вал; 13 — поддон.

В работающем двигателе при появлении электрической искры между электродами свечи зажигания 8 смесь, сжатая в цилиндре, воспламеняется и сгорает. Вследствие этого образуются газы, имеющие высокую температуру и большое давление. Под давлением расширяющихся газов поршень опускается вниз и через шатун приводит во вращение коленчатый вал. Так преобразуется прямолинейное движение поршня во вращательное движение коленчатого вала. При открытии выпускного клапана и при движении поршня верх из цилиндра удаляются отработавшие газы.

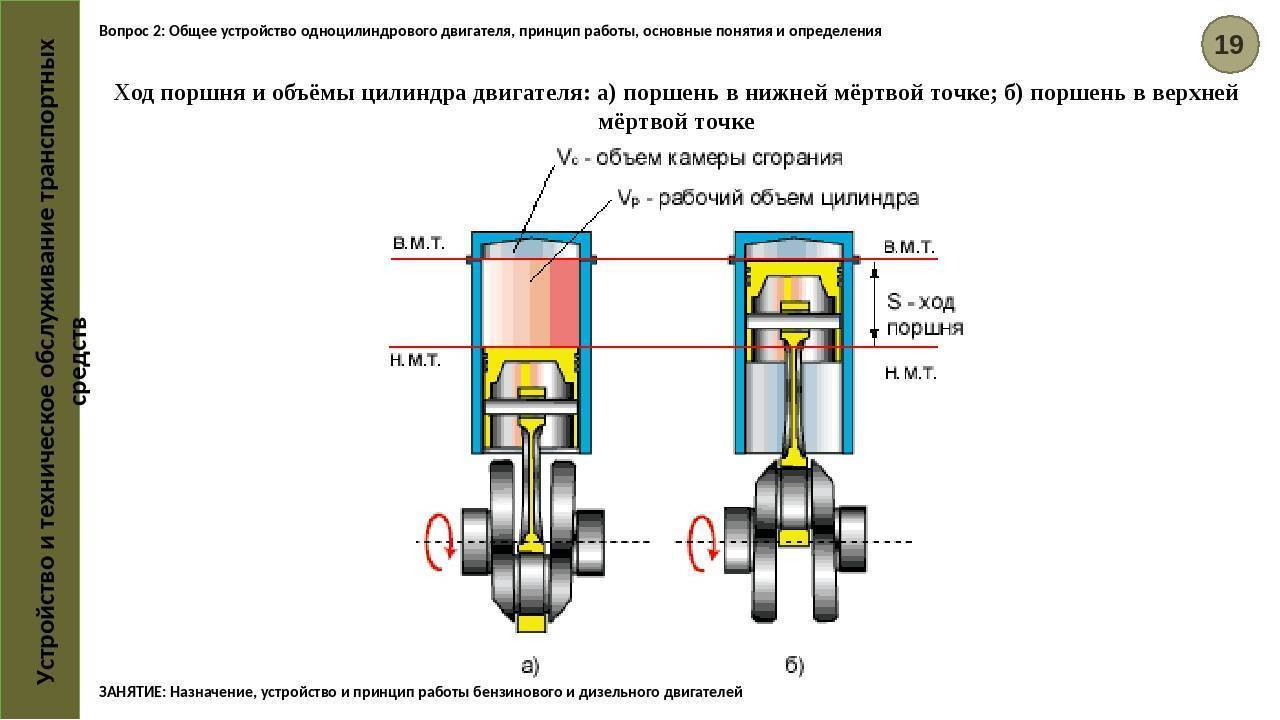

Рис.7 основные положения кривошипно-шатунного механизма:

1 — объем камеры сгорания; 2 — рабочий объем цилиндра; 3 — полный объем цилиндра; s — ход поршня; d — диаметр цилиндра.

2. Основные параметры двигателя

С работой двигателя связаны следующие параметры:

Верхняя мертвая точка (вмт) — крайне верхнее положение (рис. 7).

Нижняя мертвая точка (нмт) — крайнее нижнее положение поршня.

Радиус кривошипа — расстояние от оси коренной шейки коленчатого вала до оси его шатунной шейки.

Ход поршня s — расстояние между крайними положениями поршня, равное удвоенному радиусу кривошипа коленчатого вала. Каждому ходу поршня соответствует поворот коленчатого вала на угол 1800 (пол-оборота)

ЛЕКЦИЯ №3

ТЕМА: РАБОЧИЕ ЦИКЛЫ ДВИГАТЕЛЯ.

ПЛАН:

1. Рабочие циклы — общие сведения.

2. Рабочий цикл четырехтактного карбюраторного двигателя.

3.Рабочий цикл четырехтактного дизеля.

4. Турбонаддув в дизелях

1.Рабочие циклы — общие сведения.

Рабочим циклом двигателя внутреннего сгорания называют совокупность процессов, которые в определенной последовательности периодически повторяются в цилиндре, в результате чего двигатель непрерывно работает. К этим процессам относятся следующие:

впуск — наполнение цилиндра свежим зарядом горючей смеси или воздуха;

сжатие газов;

расширение газов или рабочий ход;

выпуск отработавших газов.

Если рабочий цикл происходит за два оборота коленчатого вала или за четыре хода поршня, то этот двигатель четырехтактный. Если рабочий цикл происходит за один оборот коленчатого вала или за два хода поршня, то это двигатель двухтактный.

2. Рабочий цикл четырехтактного карбюраторного двигателя.

При рассмотрении цикла условно принимаем, что каждый такт начинается и заканчивается в одной из мертвых точек.

Первый такт — впуск. При вращении коленчатого вала 1 поршень 3 перемещается из ВМТ в НМТ, и в верхней части цилиндра создается разрежение. Распределительный вал через детали механизма газораспределения открывает впускной клапан 7, который через впускной трубопровод 5 соединяет цилиндр с карбюратором 6. Горючая смесь, поступающая под действием разрежения из карбюратора по впускному трубопроводу, заполняет цилиндр, где образуется рабочая смесь. Рабочая смесь состоит из горючей смеси и отработавших газов, которые всегда в небольшом количестве остаются в цилиндре от предыдущего цикла. В конце такта впуска, при работе двигателя на режиме полной нагрузки, давление в цилиндре составляет 8 — 9 кПа, а температура рабочей смеси равна 80 — 120 ос (для прогретого двигателя).

Второй такт — сжатие. Такт впуска заканчивается, когда поршень приходит в НМТ. При дальнейшем повороте коленчатого вала поршень перемещается из НМТ в ВМТ и сжимает рабочую смесь. В течение такта сжатия оба клапана остаются закрытыми. Объем смеси при сжатии уменьшается, а давление внутри цилиндра увеличивается и достигает 100 — 120 кПа. Повышение давления сопровождается увеличением температуры смеси до 3000-4000с.

Третий такт — расширение газов или рабочий ход. Оба клапана закрыты. При подходе поршня в конце такта сжатия к ВМТ между электродами свечи зажигания 8 проскакивает электрическая искра. Сжатая рабочая смесь воспламеняется и быстро сгорает, образуя большое количество горячих газов. Газы давят на поршень, который под их давлением перемещается из ВМТ в НМТ и через шатун 11 вращает коленчатый вал. Это основной такт, так как расширяющиеся газы совершают полезную работу. С момента воспламенения смеси давление газов быстро возрастает, а затем по мере движения поршня вниз и увеличения объема снижается. В конце сгорания и начале расширения давление достигает 300 — 400 кПа при температуре 2000 — 2200 градусов, а в конце расширения снижается до 35 — 45 кПа при температуре 1200 — 1500 ос.

Рабочий цикл четырехтактного дизеля, как и рабочий цикл четырехтактного карбюраторного двигателя, состоит из четырех повторяющихся тактов: впуска, сжатия, расширения газов или рабочего хода и выпуска. Однако рабочий цикл дизеля существенно отличается от рабочего цикла карбюраторного двигателя. В цилиндр дизеля поступает чистый воздух, а не горючая смесь. Воздух сжимается с высокой степенью сжатия, вследствие чего значительно повышается его давление и температура. В конце сжатия в нагретый воздух из форсунки впрыскивается мелкораспыленное топливо, воспламеняющееся не от электрической искры, а от соприкосновения с горячим воздухом. Поэтому дизель иногда называют двигателем с воспламенением от сжатия. Горючая смесь в этом двигателе образуется при впрыскивании топлива в цилиндр.

Первый такт — впуск (рис. 9, а). При движении поршня от ВМТ к НМТ в цилиндре создается разрежение. Впускной клапан 5 открывается, и цилиндр наполняется воздухом, который предварительно проходит через воздухоочиститель. В цилиндре воздух смешивается с небольшим количеством отработавших газов. Давление воздуха в цилиндре (у прогретого двигателя) при такте впуска составляет 8 — 9 кПа, а температура достигает 50 — 80 градусов.

Рис. 9 — Схема работы четырехтактного одноцилиндрового дизеля:

а — впуск воздуха; б — сжатие воздуха; в — расширение газов или рабочий ход; г — выпуск отработавших газов; д — цилиндр; 2 — топливный насос; 3 — поршень; 4 — форсунка; 5 — впускной клапан; 6 — выпускной клапан.

Второй такт — сжатие (рис. 9, 6). Поршень движется от НМТ к ВМТ, впускной 5 и выпускной 6 клапаны закрыты. Объем воздуха уменьшается, а его давление и температура увеличиваются. В конце сжатия давление воздуха внутри цилиндра повышается до 400 — 500 кПа, а температура до 6000-7000 градусов. Для надежной работы двигателя температура сжатого воздуха в цилиндре должна быть значительно выше температуры самовоспламенения топлива.

Третий такт — расширение газов или рабочий ход (рис. 9, в). Оба клапана закрыты. При положении поршня около ВМТ в сильно нагретый и сжатый воздух из форсунки 4 впрыскивается мелкораспыленное топливо под большим давлением (1300-1850 кПа), создаваемым топливным насосом 2. Топливо перемешивается с воздухом, нагревается, испаряется и воспламеняется. Часть топлива сгорает при движении поршня к ВМТ, т.е. в конце такта сжатия, а другая часть — при движении поршня вниз в начале такта расширения. Образующиеся при сгорании топлива газы увеличивают внутри цилиндра двигателя давление до 600 — 800 кПа и температуру до 1800-2000 ос. Горячие газы расширяются и давят на поршень 3, который перемещается от ВМТ к НМТ, совершая рабочий ход.

Четвертый такт — выпуск (рис. 9, г).

Поршень перемещается от НМТ к ВМТ и через открытый выпускной клапан 6 вытесняет отработавшие газы из цилиндра. Давление и температура в конце выпуска равны соответственно 1112 кПа и 600 — 700 градусов. После такта выпуска рабочий цикл дизеля повторяется в рассмотренной выше последовательности.

4. Наддув в дизелях

Известно, что дизели работают с большим коэффициентом избытка воздуха (Сх = 1,3 — 1,7), и их литровая мощность, т.е. мощность, приходящаяся на единицу рабочего объема, меньше, чем литровая мощность карбюраторных двигателей.

Для повышения литровой мощности в дизелях (семейства ЯМЗ и др.) используют наддув, т.е. воздух в цилиндры подают с помощью компрессора под давлением 15 -16 кПа, превышающим атмосферное. Так как увеличивается масса воздуха, поступающего в каждый цилиндр.

Рис. 11 — Схема работы газотурбинного компрессора дизелей семейства ЯМЗ:

1 — цилиндр; 2 — поршень; 3 — впускной клапан; 4 — впускной трубопровод; 5 — колесо центробежного компрессора; 6 — вал турбокомпрессора; 7 — корпус турбокомпрессора; 8 — колесо турбины; 9 — газоотводящий патрубок; 10 — выпускной клапан; 11 — поршневой палец; 12 — шатун.

В двигателях с турбонаддувом для привода компрессора используется энергия отработавших газов, т.е. полезная мощность для этих целей не расходуется, и экономичность двигателя повышается. Кроме того, надув дизелей способствует уменьшению содержания токсических веществ в отработавших газах.

Для осуществления надува применяют турбокомпрессор (рис. 11), который состоит из двух колес с лопатками — центростремительной радиальной турбины и одноступенчатого компрессора (центробежного нагнетателя), установленных на одном валу. Турбокомпрессор работает следующим образом. При открытом выпускном клапане поршень 2, двигаясь вверх, выталкивает отработавшие газы из цилиндра 1 в газоотводящий патрубок 9. Газы с большой скоростью поступают через сопловой аппарат на лопатки рабочего колеса 8 турбины. Ударяясь в лопатки газовой турбины, они приводят его вращение вместе с валом 6, а затем по трубопроводу выходят в атмосферу.

Вместе с валом вращается и рабочее колесо 5 центробежного компрессора, которое засасывает воздух через воздухоочиститель и нагнетает его под избыточным давлением по впускному трубопроводу 4 в цилиндр 1 дизеля. Наполнение цилиндра воздухом увеличивается, и соответственно возрастает количество топлива, впрыскиваемого в цилиндр. При использовании газотурбинного надува в дизелях нужно применять воздухоочистители с лучшей очисткой воздуха и увеличенной пропускной способностью. Мощность двигателя при этом возрастает на 25 — 40%, однако несколько усложняется его конструкция.

ЛЕКЦИЯ № 4

ТЕМА:  СИСТЕМА ПИТАНИЯ ДВС.

ПЛАН:

1. Общее устройство и работа системы питания.

2. Простейший карбюратор.

3.Режимы работы двигателя.

4. Система питания двигателя от газобаллонной установки

1. Общее устройство и работа системы питания.

Система питания карбюраторного двигателя предназначена для приготовления в определенной пропорции из топлива и воздуха горючей смеси, подачи в цилиндры двигателя и отвода из них отработавших газов.

В систему питания двигателя автомобиля ЗИЛ-130 (рис. 64) входят топливный бак 10, топливопровод 7 от бака к фильтру-отстойнику 14 и к топливному насосу 19, карбюратор 3, воздушный фильтр 2, приемные трубы 16, глушитель 15, выпускная труба 13 глушителя. В систему питания входят также фильтр 18 тонкой очистки топлива, установленный между топливным насосом и карбюратором, впускной трубопровод, на котором укреплен карбюратор, и выпускной трубопровод.

Во время работы двигателя топливо из бака после предварительной очистки в фильтре-отстойнике насосом 19 поедается к карбюратору. При такте впуска в цилиндре двигателя создается разрежение, передающееся в карбюратор и в установленный на нем воздушный фильтр. Очищенный воздух проходит в смесительную, камеру, где из жиклеров подается топливо. Испаряющееся топливо перемешивается с воздухом, образуя горючую смесь. Из карбюратора по впускному трубопроводу горючая смесь поступает в цилиндры двигателя. Газы, образовавшиеся после быстрого сгорания рабочей смеси в цилиндре, расширяются, давят на поршень, и он опускается вниз, совершая рабочий ход. После рабочего хода отработавшие газы через открытый выпускной клапан вытесняются поршнем в выпускной трубопровод 17. Затем они поступают в приемные трубы 16 глушителя, выпускную трубу 13 и в атмосферу. Топливо наливают в бак через ГОРЛОВИНУ, закрываемую крышкой 11. Количество топлива, находящегося в баке, контролируют при помощи датчика 9 и указателя 8 уровня топлива.

2. Простейший карбюратор.

Процесс приготовления горючей смеси определенного состава из мелкораспыленного топлива и воздуха, происходящий вне цилиндров двигателя, называют карбюрацией, а прибор, в котором происходит этот процесс, — карбюратором.

Принцип работы простейшего карбюратора аналогичен принципу работы пульверизатора и состоит в том, что жидкость под действием разрежения вытекает из распылителя (трубки) и, смешиваясь с воздухом, образует горючую смесь. Простейший карбюратор (рис. 65, а) состоит из поплавковой камеры 8, диффузора 3, распылителя 4 с жиклером 7, смесительной камеры б и дроссельной заслонки;’ 5. В поплавковой камере находится пустотелый поплавок 9, шарнирно соединенный с осью и действующий на игольчатый клапан 10. Топливо подается в поплавковую камеру насосом по трубопроводу 1. Отверстие 2 соединяет поплавковую камеру с окружающим воздухом, поэтому в камере постоянно поддерживается атмосферное давление. Поплавковая камера карбюратора соединена со смесительной камерой б распылителем 4, в котором установлен жиклер 7.

Жиклер представляет собой металлическую пробку с небольшим калиброванным отверстием, через которое в единицу времени проходит определен порция топлива. Выходной конец распылителя устанавливают в самом узком месте диффузора — в горловине.

Рис. 65 — Схема впускной системы карбюраторного двигателя и характеристики карбюраторов:

а — схема впускной системы с простейшим карбюратором; б — характеристики карбюраторов; 1 — трубопровод; 2 — отверстие в поплавковой камере; 3 — диффузор; 4 — распылитель; 5 — дроссельная заслонка; 6 — смесительная камера; 7 — жиклер; 8 — поплавковая камера; 9 — поплавок; 10 — игольчатый клапан; 11- простейший карбюратор; 12 — идеальный карбюратор.

Простейший карбюратор работает следующим образом. При наполнении топливом поплавковой камеры 8 поплавок 9 постепенно всплывает. При определенном уровне топлива игольчатый клапан 10 перекрывает отверстие в подводящем трубопроводе, и поступление топлива в поплавковую камеру прекращается. При такте впуска поршень в двигателе перемещается в НМТ, и в цилиндре создается разрежение, передающееся в смесительную камеру карбюратора. Разрежение в этой камере зависит от положения дроссельной заслонки: с прикрытием заслонки разрежение уменьшается, а с открытием увеличивается. Пока двигатель не работает, в поплавковой камере и в распылителе топливо находится на одном уровне, причем верхний конец распылителя располагается несколько выше уровня топлива (на 2 — 3 м).

Во время работы двигателя поступающий в карбюратор воздух проходит через узкое сечение диффузора, в результате чего скорость воздуха в нем, а следовательно, и разрежение возрастают. Создается перепад давлений между поплавковой камерой и диффузором, благодаря чему топливо начинает фонтанировать из распылителя. Топливо распиливается, перемешивается с воздухом, частично испаряется и в виде горючей смеси поступает в цилиндры двигателя. С изменением положения дроссельной заслонки значительно изменяется состав горючей смеси, приготовляемой простейшим карбюратором.

На рис. 65, б представлены характеристики простейшего 1 и идеального II карбюраторов. Они показывают изменение состава горючей смеси карбюратора в зависимости от нагрузки (от положения дроссельной заслонки — в % открытия). По мере открытия дроссельной заслонки в простейшем карбюраторе горючая смесь все больше обогащается, причем только в двух случаях (точки А и Б) состав смеси совпадает с составом горючей смеси, приготовляемой идеальным карбюратором (при полностью открытой дроссельной заслонке и при некотором промежуточном е положении). Таким образом, основным недостатком простейшего карбюратора является невозможность приготовления горючей смеси нужного состава.

Работу двигателя на всех режимах, кроме его работы с малой частотой вращения на режиме холостого хода, обеспечивает главная дозирующая система. Для образования горючей смеси эта система подает наибольшую порцию топлива. При рассмотрении работы простейшего карбюратора было установлено, что с увеличением открытия дроссельной заслонки количество вытекающего из распылителя топлива возрастает быстрее, чем количество воздуха, проходящего через диффузор, т.е. горючая смесь обогащается тем больше, чем больше открывается дроссельная заслонка. Предотвращение обогащения горючей смеси с увеличением открытия дроссельной заслонки называют компенсацией е состава. В карбюраторах применяют следующие способы компенсации смеси: регулирование разрежения в диффузоре; установка двух жиклеров — главного и компенсационного; пневматическое торможение истечения топлива (эмульгирование топлива в главной дозирующей системе). Последний способ компенсации смеси получил наибольше распространение в карбюраторах. При любом способе компенсации главная дозирующая система обеспечивает приготовление карбюратором при работе двигателя на средних нагрузках обедненной, т.е. экономичной горючей смеси.

Компенсация горючей смеси пневматическим торможением истечения топлива. Топливо из поплавковой камеры 6 (рис. 66, а) поступает через главный жиклер 7 в колодец 4 и далее через эмульсионную трубку 5 с отверстиями в распылитель 1. Трубка 5 сообщается с воздухом через жиклер З. При создании разрежения в диффузоре 9 из распылителя начинает фонтанировать топливо, уровень его в колодце понижается, и открывается верхнее отверстие в эмульсионной трубке. Воздух, выходящий из трубки 5, смешивается с топливом, и эмульсия подается через распылитель 1 в смесительную камеру карбюратора.

Рис. 66 — Схемы систем и элементов карбюратора:

а — схема системы компенсации смеси пневматическим торможением истечения топлива; б — схема действия воздушной заслонки; в — схема системы холостого хода; 1 — распылитель; 2 — воздушная заслонка; 3 — воздушный жиклер; 4 — топливный колодец; 5 — трубка; 6 — поплавковая камера; 7 — главный жиклер; 8 — дроссельная заслонка; 9 — диффузор; 10 — клапан; 11 — пружина; 12 — смесительная камера; 13 — отверстие в поплавковой камере; 14 — топливный жиклер системы холостого хода; 15 — канал системы холостого хода; 16 и 18 — отверстия системы холостого хода; 17 — регулировочный винт.

При увеличении открытия дроссельной заслонки возрастает расход топлива из колодца, и в трубке 5 открывается больше• воздушных отверстий. Воздух, поступающий в распылитель, уменьшает разрежение у главного жиклера и замедляет (тормозит) истечение из него топлива, что и необходимо для обеднения горючей смеси. Создание экономичной смеси в этом случае возможно лишь при правильно м подборе диаметров воздушного 3 и главного 7 (топливного) жиклеров. Такой способ компенсации горючей смеси использован в карбюраторах К•126Б, К-126Г, К-88АМ и др.

Основными режимами работы автомобильного двигателя являются пуск двигателя, холостой ход и малые нагрузки, средние нагрузки, полные нагрузки и резкие переходы с малых нагрузок на большие. При пуске двигателя необходима очень богатая смесь (сх=0,2+-0,6), так как частота вращения коленчатого вала мала, топливо плохо испаряется и часть его конденсируется на холодных стенках цилиндра.

Работа двигателя на режимах холостого хода и малой нагрузки возможна при сх=0,7 +-0,8. Горючая смесь, поступающая в цилиндры двигателя, загрязняется остаточными газами, поэтому обогащение смеси улучшает е воспламеняемость и способствует устойчивой работе двигателя.

Автомобильный двигатель большую часть времени работает на режиме средних нагрузок, т.е. с не полностью открытой дроссельной заслонкой. Для этого режима необходима обедненная смесь с коэффициентом избытка воздуха сх= 1,05 +-1,15 (экономичная смесь), обеспечивающая экономичную работу двигателя.

При резком открытии дроссельной заслонки возможно обеднение горючей смеси, так как увеличивается количество поступающего воздуха. Карбюратор должен иметь устройство, предотвращающее это обеднение. С полной нагрузкой двигатель работает при разгоне автомобиля, движении с максимальной скоростью и преодолении крутых подъемов или тяжелых участков дороги. В этом случае для получения наибольшей мощности двигателя карбюратор должен приготовлять обогащенную смесь с коэффициентом сх=0,85 +-0,95.

Пуск двигателя, особенно в холодную погоду, затруднен, так как топливо плохо испаряется. Чтобы к моменту воспламенения рабочей смеси в цилиндре находилось достаточное количество паров топлива, смесь необходимо сильно обогатить. Такое обогащение смеси обеспечивают с помощью воздушной заслонки 2 (рис. 66,6), установленной в воздушном патрубке карбюратора. Воздушной заслонкой управляет водитель из кабины при помощи тяги и кнопки.

При пуске двигателя заслонку прикрывают. В этом случае при вращении коленчатого вала в смесительной камере 12 создается значительное разрежение, и топливо поступает из распылителя 1 карбюратора. При пуске холодного двигателя, когда масло густое, нельзя допускать большую частоту вращения коленчатого вала. Поэтому дроссельную заслонку 8 прикрывают. После пуска двигателя его прогревают при малой частоте вращения и воздушную заслонку постепенно открывают, иначе в двигатель будет поступать очень богатая смесь.

На воздушной заслонке установлен клапан 10, удерживаемый в закрытом положении слабой пружиной 11. При первых вспышках в цилиндрах двигателя, чтобы не было сильного обогащения смеси, клапан под действием давления воздуха открывается. Таким образом, при пуске двигателя через клапан 10 проходит необходимое количество воздуха.

4. Система питания двигателя от газобаллонной установки

Выпускаемые ранее автомобили с газобаллонными установками имели универсальные двигатели, работающие на газе и бензине. Такая универсальность двигателей не позволяла полностью использовать преимущества газообразного топлива. В настоящее время некоторые заводы страны вновь вернулись к производству и испытанию газобаллонных автомобилей, при использовании которых значительно снижается потребность автомобильного транспорта в жидком топливе. Двигатели газобаллонных автомобилей оснащены как газовой, так и бензиновой аппаратурой; последняя является аварийной (резервной). В настоящее время для работы на сжиженном газе выпускаются газобаллонные автомобили ГАЗ-52-07, ГАЗ-52-09, ГАЗ-53-07, ГАЗ-24-07 и ЗИЛ-138, на сжатом газе ГАЗ-52-27, ГАЗ-53-27 и ЗИЛ-138А.

Пуск автомобильного двигателя, работающего на газе, так же как и на бензине, происходит при помощи стартера. Перед пуском двигателя выполняют следующее: проверяют наличие воды, масла и бензина в соответствующих системах; осматривают газовую аппаратуру с арматурой и убеждаются в полной ее исправности и герметичности; проверяют наличие газа в баллоне; открывают паров ой вентиль баллона при пуске холодного двигателя или жидкостный вентиль при пуске прогретого двигателя; открывают магистральный вентиль и по показаниям манометров проверяют наличие газа в баллоне и в первой ступени редуктора. Пуск прогретого двигателя, находящегося в исправном состоянии, обычно происходит с первых же попыток. Для этого повертывают ключ зажигания и стартера в положение пуска и держат до тех пор, пока двигатель не пустится (но не более 5 с). Затем ключ переводят в первое положение (включено зажигание).

Пуск холодного двигателя при умеренной температуре. Открывают магистральный и расходный (паровой) вентили. Для ускорения пуска заполняют газом газопровод от редуктора до смесителя принудительным открытием клапана второй ступени, кратковременно нажимая на стержень штока мембраны второй ступени. Вытягивают ручку управления дроссельными заслонками на половину длины хода, т. е. приоткрывают заслонки выключают сцепление и пускают двигатель поворотом ключа включения зажигания.

Стартер включают не более чем на 5 с интервалами не менее 10-15 с. После пуска двигателя его прогревают на малой частоте вращения. Как только температура охлаждающей жидкости достигнет 60 ОС, открывают расходный вентиль жидкостной фазы и закрывают расходный вентиль паров ой фазы. Недопустима длительная работа двигателя на паров ой фазе, так как происходит интенсивное испарение легких фракций сжиженного газа. При этом снижается температура жидкости в баллоне, он покрывается инеем, ухудшается теплообмен с окружающей средой и т. д.

После прогрева двигателя кнопку ручного управления дроссельными заслонками вдавливают в щиток. Не рекомендуется при пуске двигателя прикрывать воздушную заслонку, так как это приводит к переобогащение газовоздушной смеси, а следовательно, и к затруднению пуска двигателя.

Остановка двигателя. Останавливают двигатель выключением зажигания. При непродолжительной остановке двигателя магистральный вентиль можно не закрывать. При длительной остановке его закрывают и вырабатывают газ из системы, находящейся между магистральным вентилем и смесителем. Перед длительной стоянкой автомобиля закрывают расходные вентили жидкостной и паровой фаз и продолжают работу двигателя до остановки. Затем закрывают магистральный вентиль.

Двигатель кратковременно может работать на бензине, но нельзя переходить с одного топлива на другое при работающем двигателе. Для перевода двигателя с газа на бензин выполняют следующее: закрывают вентили и продолжают работу на газе до остановки двигателя; открывают бензиновый краник, расположенный на фильтре тонкой очистки топлива; при помощи рычага ручной подкачки топливного насоса заполняют поплавковую камеру карбюратора; открывают отверстие (выходное) карбюратора, для чего повертывают заглушку и закрепляют ее гайкой; соединяют тягу с рычагом дроссельной заслонки карбюратора; закрывают воздушную заслонку смесителя; обычным способом пускают двигатель. При переводе двигателя с работы на бензине на работу на газе эти операции выполняют в обратной последовательности.

Основные требования техники безопасности. При эксплуатации автомобиля на сжиженном газе обязательна регулярная, тщательная проверка герметичности газовой установки и немедленное устранение причин, вызывающих утечки газа. Значительные утечки обнаруживают на слух или по обмерзанию соединения, про пускающего газ. Небольшие утечки определяют при помощи мыльного раствора или машинного масла. Бутан-пропановые газы, выходя на воздух в виде жидкости, интенсивно испаряются и отбирают теплоту из окружающей среды. Попадание струи сжиженного газа на тело человека может вызвать обмораживание, поэтому такая возможность должна быть обязательно исключена.
