Неисправности диодного моста: Ремонт диодного моста – причины и признаки неисправности

Содержание

Особенности проверки диодного моста на ВАЗ 2107

Чтобы автомобиль можно было завести, в его устройстве имеется аккумулятор. Чтобы после запуска мотора восстановить емкость аккумулятора и обеспечить нормальную работу всех электроприборов, в конструкции автомобилей применяются такие устройства, как генераторы. Изначально они вырабатывают переменный ток, и для его преобразования в постоянный, применяется выпрямительный блок или диодный мост. Как проверить диодный мост на генераторе ваз 2107 своими руками, рассмотрим ниже в статье.

Основная функция диодного моста на ВАЗ 2107

Диодный мост генератора ВАЗ 2107 — это его составная и неотъемлемая часть, которая служит для трансформации переменного тока в постоянный. Преобразовывается ток по причине того, что бортовая сеть автомобиля имеет постоянное напряжение, величиной 12 В. На мост подается переменный ток, который преобразуется, и после этого поступает на аккумуляторную батарею в выпрямленном виде. А уже с АКБ снимается напряжение, и используется для запитывания всех электроприборов на автомобиле.

Обозначение элементов моста

Это интересно! Многие привыкли считать, что бортовая сеть автомобиля имеет напряжение 12В. Однако 12В — это напряжение аккумулятора в покое, а для того, чтобы обеспечить его зарядку, необходима выработка заряда величиной от 13,5 до 14,5 Вольт. Для обеспечения нормальной величины напряжения, поступающего от АКБ, диодный мост собирается из диодов марки 2Д219Б.

Признаки и причины, почему ломается диодный мост

Неисправности выпрямительного блока на семерке и других автомобилях приводят к полному обездвижению автомобиля. При выходе из строя хоть одного диода, расположенные внутри генератора, прекратится подача зарядного тока на аккумулятор. Долго автомобиль без зарядки аккумулятора не проедет (максимум 1,5-2 часа при условии, что на автомобиле новая и исправная батарея и будут выключены все потребители электроэнергии). Как и всем деталям на автомобиле, диодам свойственно приходить в негодность(перегорать), поэтому если обнаруживается снижение напряжения бортовой сети, которое обычно снижается ниже 12В, и далее начинает постепенно падать, то следует произвести проверку устройства и его ремонт.

Причины поломок выпрямительного блока генератора следующие:

  1. Попадание влаги в генератор. Это может быть либо конденсат, либо вода, которая поступает извне во время эксплуатации авто в дождливую погоду.
  2. Выработка ресурса диодов. Обычно в этом случае выходит из строя один диод, а все остальные остаются исправными. Средний срок службы диодов составляет около 10 лет, но все также зависит и от пробега автомобиля.
  3. Перегорание из-за неосторожности автомобилиста. Чаще всего, диоды перегорают во время неправильного “прикуривания” автомобиля. Если неправильно прикурить, то в таком случае возможно придется менять не только диодный мост, но и весь генератор.

Первые симптомы поломок выпрямительного блока выявляются по таким признакам:

  • Снижается напряжение бортовой сети во время работы мотора. Выявить это можно по наличию электронного вольтметра, который может быть самостоятельно установлен владельцем ВАЗ 2107. Если на машине есть бортовой компьютер, то он также уведомит водителя о неисправности.
    Если нет вольтметра или бортового компьютера, то снижение напряжения можно диагностировать по такому признаку, как снижения яркости свечения осветительных приборов.
  • Автомобиль теряем мощность, и чем дольше продолжать движение с неисправным генератором, тем сильнее будет происходить разряд аккумулятора.

Чтобы установить точную причину таковых симптомов на ВАЗ 2107, необходимо произвести прозвонку сначала тока зарядки генератора, а потом и диодов. Порой причиной снижения напряжения может выступать окисление клемм и контактов на генераторе, и после их очистки, проблема решится.

Проверка диодного моста

Узнать, почему снижается напряжение бортовой сети можно по проверке генератора на его исправность. Сгорание обмотки генератора возникает редко, но исключать такую поломку не следует. Проверка диодного моста может быть выполнена владельцем ТС самостоятельно без потребности посещения СТО. Если проверка покажет, что элемент исправен, значит, в ремонте нуждается сам генератор, но забегая наперед надо сказать, что иногда проще купить новый элемент, чем менять обмотку на старом.

Для проверки диодного моста существует три способа, которые помогут автовладельцу справиться с этой не трудной задачей. Какой способ выбрать, все зависит от имеющегося в распоряжении инструмента или расходных материалов. Рассмотрим все три способа проверочных манипуляций по выявлению неисправности диодного моста генератора ВАЗ 2107.

Способ 1 — проверка  лампочкой

Для проверки первым способом выпрямительного блока на исправность понадобится обычная лампочка на 12 В и мощностью 21 Ватт и более. Принцип проведения измерительных действий основывается на следующих факторах:

  1. Генератор необходимо демонтировать с автомобиля для удобства проведения проверочных работ.
  2. Снять крышку, и извлечь диодный мост.
  3. Принцип подключения контрольной лампы следующий — минусовую клемму от АКБ соединить с массой лампочки, а от положительного контакта лампы будем прикасаться поочередно к диодам.
    С плюсовой клеммы АКБ подключить провод, которым будем касаться поочередно к пластине. Приступаем к проверочным действиям.
  4. Первым делом подключаем плюсовой контакт от АКБ к выходу «61» на пластине, а контакт от лампочки поочередно подключается к выходам отрицательных диодов. Лампа не должна загораться.
  5. Теперь меняется полярность, то есть выход от лампы подключается к общей шине (контакт «61»), а вывод от плюсовой клеммы поочередно присоединяется к выходам диодов. Свечение лампы говорит о исправности.
  6. Далее проводится проверка исправности положительных диодов. Для этого положительный контакт от АКБ подсоединяется к верхней (положительной) пластине, а контактом от лампочки поочередно касаемся к выводам положительных диодов. Лампа не должна загораться
  7. Меняется полярность, то есть на пластину (+) подключается вывод от лампочки, а к выводам диодов прикасаемся контактом от плюсовой клеммы акб. Свечение лампы говорит о исправности диодов.
  8. Контакт от лампочки крепится к отрицательной пластине (нижней) диодного моста, а положительным выводом от АКБ необходимо поочередно прикасаться к выводам каждого диода.
    Лампа не должна светиться. Меняется полярность на пластине, и проверяется исправность диодов. Лампа при этом должна светиться.

Ремонту диоды не подлежат, однако при неисправности одного элемента, его можно заменить, а если вышло из строя несколько устройств, то мост рекомендуется заменить полностью.

Способ 2 — проверка диодного моста на обрыв

Чтобы проверить мост на наличие обрыва, понадобится воспользоваться аналогичной схемой, но изменить в ней расположение контактов, а точнее:

  1. Контакт от лампочки следует подсоединить к положительной пластине.
  2. Второй провод от плюсовой клеммы АКБ следует подключить к отрицательной пластине.
  3. При таком подключении лампа должна загореться, что говорит об отсутствии обрыва диодов.
  4. Проделывается также процедура проверки при смене полярности, то есть на минусовую пластину подключается вывод от ламы, а на плюсовую контакт от АКБ. Отсутствие свечения лампы говорит об исправности диодов и отсутствии обрыва.

Надо учитывать, что способ проверки моста на обрыв не совсем корректный, так как он позволяет выявить неисправность при наличии пары неисправных диодов. Если неисправен только один диод, то этим способом определить это не удастся, именно поэтому проверку надо начинать с вышеизложенной инструкции по проверке исправности каждого диода.

Способ 3 — проверка тестером или мультиметром

Исправность устройства также проверяется при помощи такого инструмента, как тестер или мультиметр. При использовании этого метода понадобится выполнить следующие манипуляции:

  1. Извлечь блок диодов из генератора. Это надо для того, чтобы прозвонить каждый диод по отдельности.
  2. Для прозвонки генератора на ВАЗ 2107, понадобится прибор перевести в режим прозвонки.
  3. Первоначально щупы мультиметра надо подключить к двум основным контактам первого диода.
  4. После этого щупы следует поменять местами, и снова прикоснуться к выводам диода.
  5. При этом определяются показания. В первом режиме измерений, сопротивление должно стремиться к значению в 400-700 Ом, а во втором прибор должен пищать.
  6. Если диоды пищат при обоих подключениях, это означает, что они неисправны.

Зная, как проверить диодный мост генератора мультиметром, необходимо произвести соответствующие манипуляции, и выяснить причину поломки. Чаще, если сгорел  даже один диод, никто с этим не заморачивается, и для восстановления целостности выпрямительного блока, устройство заменяется полностью.

В завершении стоит отметить следующее, что все семерки, как карбюратор, так и инжектор имеют встроенные выпрямительные блоки в генераторе. Вышеописанные манипуляции по проверке уместны для всех типов генераторов, поэтому руководствуясь инструкцией, можно с легкостью найти поломку, и устранить ее путем замены диодного моста.

Как проверить диодный мост на генераторе?

Диагностика и ремонт9 марта 2019

Нередко автолюбители встречаются с проблемой поломки выпрямителя генератора или диодного моста. Это устройство необходимо для обеспечения двигателя автомобиля двухполупериодным током. В свое время, диодный мост стал заменой коллектора выполнявшего функции выпрямления напряжения, а также увеличил КПД трансформатора со стабилизацией уровня магнитного потока.

Диодный мост: понятие и принцип работы

Поскольку двигатель автомобиля – ключевой механизм каждого транспорта, своевременная проверка диодов поможет избежать множества проблем с работоспособностью электрики автомобиля.

Диодный мост генератора обеспечивает напряжением электрическую цепь, аккумулятор, обмотку компрессора и общее функционирование качества питания. В случае его неисправности, автомобиль может не завестись, поскольку электричество будет поступать через обмотки двигателя, что категорически не подходит для стабильной работы бортовой сети.

Конструкция диодов достаточно обширная: их производят в виде целого модуля, таблеток и плоских пластин. Диодный мост плотно прижимают к радиаторам, либо вставляют в расположенные в них ниши. Крепятся эти детали путем спайки и фиксации болтами с последующей изоляцией диодов.

Выпрямитель состоит из двух пластин с положительным и отрицательным зарядом. На «плюсовой» пластинке находится специальный болт, который выходит в наружную часть генератора.

Причины и основные признаки поломки диодного моста

Основной причиной поломки выпрямителя считается тепловой пробой диода, в результате которого полупроводник лишается своих функций. Именно поэтому мост устанавливается на радиатор охлаждения двигателя, который обеспечивает защиту детали от теплового воздействия. Самой же распространенной причиной поломки полупроводника, является попадание влаги в область капота.

Визуальная диагностика состояния элемента достаточно затруднена, поэтому для качественной проверки диодного моста нужен специальный аппарат – тестер.

 На наличие поломки могут указывать проблемы с напряжением и звуки, сопутствующие во время движения автомобиля.

Определить неисправность детали можно по следующим признакам:

  • во время движения на транспортном средстве наблюдается тусклый свет фар;
  • внезапное появление шумов разной тональности;
  • ошибки рулевого управления;
  • быстрая разрядка аккумулятора;
  • нарушение работы кондиционера и акустики автомобиля;
  • высокая температура генератора;
  • при проверке диодного моста тестером обмотки генератора «прозваниваются» на клемме +;
  • Включение сигнального индикатора совместно с запуском двигателя;
  • Выходное напряжение генератора составляет меньше 13,5 Вольт.

Самым главным признаком проблем с диодным мостом является быстрая разрядка аккумулятора. Например, если вчера вечером заряд прибора был на высоком уровне, а утром полностью исчез, либо разрядился через пару минут после запуска двигателя – скорее всего у вас «полетел» диодный мост.

Выполняем проверку выпрямителя генератора

Чтобы убедится в исправности выпрямителя, достаточно проверить диодный мост мультиметром. Диагностика диодного моста проводится путем «прозванивания» полупроводника или электрической схемы. Перед «прозвоном» специалисты рекомендуют осмотреть подключение аккумулятора с помощью лампы накаливания, дабы убедиться в работоспособности диода.

Прозванивание диодного моста проводится следующими способами:

  1. С помощью лампы. Для беспрепятственного доступа к мосту снимают крышку генератора, от аккумулятора подается один нулевой контакт на пластину моста. Затем фазу подают на АКБ, а ноль – на обмотку статора и в случае пробоя происходит включение лампы.
  1. С помощью тестера (мультиметра). В этом случае необходимо выставить мультимер в режим омметра, а показания сопротивления должны быть не меньше 400 Ом.

Мультиметр считается лучшим прибором для замера сопротивления и позволяет прозвонить диодный мост генератора с большой точностью. Наличие тестера позволяет самостоятельно определить неисправность диодного моста без посещения сервисных центров.

На начальном этапе диагностики мультиметром, прибор подключается на сопротивление. В случае правильного подключения тестер издает звуковой сигнал. Далее из статорной обмотки извлекается диодный мост, после чего происходит подключение концов прибора к пластине радиатора и диодам.

Значение «1» на мультиметре – признак исправности диода. Если же значения колеблются в большую или меньшую сторону – его необходимо заменить.

Поскольку конструкция классического выпрямителя предполагает наличие трех пар диодов, их показания при смене полюсов должны показывать примерно одинаковое значение.

Важно! «Прозвон» диодного моста необходимо производить с каждой пластиной. Звуковой сигнал во время «прозвона» также является признаком неисправности оборудования.

Как производить ремонт диодного моста?

Перед ремонтом выпрямителя генератора следует произвести подготовку и общую проверку работоспособности диодов. Проверка механизма проходит в несколько этапов:

  1. Отсоединение регуляторов напряжения и защитного кожуха с моста.
  2. Проверка на замыкание при помощи АКБ и лампы накаливания (в случае повреждения диодов, короткое замыкание происходит при подключении накаливающей лампы к клемме аккумулятора и корпуса генератора).
  3. Проверка состояния положительных и отрицательных элементов (путем подсоединения клемм «плюсов» и «минусов» АКБ и генератора).
  4. Проверка цепи диодного моста.
  5. Ремонт или замена нерабочих элементов.

Поскольку диодный мост генератора имеет невысокую стоимость, произвести ремонт оборудования сможет каждый автолюбитель. Тем не менее, собственноручный ремонт займет немало времени и чтобы не тратить лишние часы на поиск информации в интернете, предлагаем водителям придерживаться следующих рекомендаций:

  1. В процессе ремонта вам всё-таки придется снять узел диодного моста.
  2. Постоянное попадание воды в узел является причиной его повышенной износостойкости, поэтому выпрямитель целесообразно перенести в другое место – менее подверженное попаданию влаги. Опытные специалисты советуют защитить бортовую сеть надежным корпусом под капотом.
  3. Самостоятельная запрессовка и выпрессовка выпрямителя выйдет дороже, чем в СТО, однако автовладелец будет уверен в его надежности.
  4. Покупка диодов на стихийном рынке обойдется дешевле, однако существует риск неисправности деталей.
  5. Перед заменой выпрямителя необходимо извлечь изолятор и старый элемент крепежа, обязательно перенести их на новый диодный мост.

Если же вы хотите модернизировать выпрямитель и установить три уровня генераторного реле – купите еще три пары диодных моста, которые будут создавать независимый «плюс».

Важно! Проверить исправность купленных на рынке деталей достаточно просто: если «прозвон» диода в холодном состоянии показывает от 500 до 800 Ом, а при запуске мотора происходит тепловой «пробой» — конструкция неисправна.

Как выбрать тестер?

Выбор тестера – не менее ответственное занятие, чем диагностика выпрямителя и правильно подобранный прибор является гарантией успешной диагностики оборудования.

Если в недавнем прошлом при покупке мультиметра автовладельцы сталкивались с дефицитом оборудования, сейчас их можно приобрести практически в каждом магазине.

Ранее мы упоминали о лампе накаливания и по сути – это самый дешевый прибор. Такой тестер подойдет для выявления небольших неисправностей выпрямителя, и для поиска более сложных проблем он не пригоден. Поэтому рекомендуется приобрести современные мультиметры, многие из которых автоматические и выпускаются с жидкокристаллическими экранами.

В заключении хотелось бы обратить внимание на следующие вещи:

  • каждый автовладелец должен уметь проверить диодный мост на генераторе, поскольку это считается базовым навыком в обслуживании собственного автомобиля;
  • «прозвонка», «цэшка» и другие тестеры не всегда показывают конечный результат даже при правильном использовании, поэтому диагностировать поломку лучше несколькими приборами;
  • в случае замены выпрямителя генератора не стоит забывать о его защите от попадания влаги;
  • покупка деталей на стихийном рынке обойдется дешевле, чем в магазине, однако существует риск купить неисправный товар;
  • для точной диагностики моста лучше приобрести несколько мультимертов.

Мастерская Всполье - Диодный мост генератора — устройство и проверка неисправности.

Диодный мост современного генератора состоит из двух алюминиевых пластин, которые служат радиаторами охлаждения и которые изолированы друг от друга диэлектриком. К каждой из двух пластин (на большинстве генераторов) подключены по три диода одним из своих выводов (на некоторых по 4 пары диодов).

Вторые выводы каждого из трёх диодов соединяются между собой общей точкой соединения (см. электросхему слева) и далее в каждой точке выводы ещё соединяются с тремя выводами трёхфазной обмотки статора генератора.

К этим же точкам ещё подключаются три дополнительных диода (более мелких — см. электросхему слева и видеоролик чуть ниже).

Ну и вторые выводы трёх дополнительных диодов (служащих для питания реле или обмотки возбуждения) соединяются в одну точку и подключаются к шине, а та в свою очередь подключается к проводу, идищему к реле-регулятору напряжения

Вся схема подключена по мостовой схеме и поэтому и называется диодный мост генератора и именно диодный мост в целом и служит выпрямителем переменного тока генератора в постоянный ток, необходимый для зарядки батареи и питания потребителей.

У генератора могут быть несколько неисправностей, о которых можно почитать и одной из неисправностей генератора автомобиля, или мотоцикла, является выход из строя выпрямительных диодов.

При их проверке основываются на том, что выпрямительный диод — это электронный прибор, который в исправном состоянии в одном направлении пропускает ток, а в другом нет. И именно на этом и основана проверка исправности диодного моста генератора, которая буде описана ниже и которую так же можно посмотреть в видеоролике выше.

Для проверки полупроводниковых диодов потребуется снять диодный мост (подкову) с генератора и так же потребуется обыкновенный тестер мультиметр. Перед работой прибор следует включить в режим проверки диодов — тоесть установить переключатель в положении напротив значка, означающего диод. А провода щупов подключаем в гнёзда для замера сопротивления (как в показано видеоролике выше).

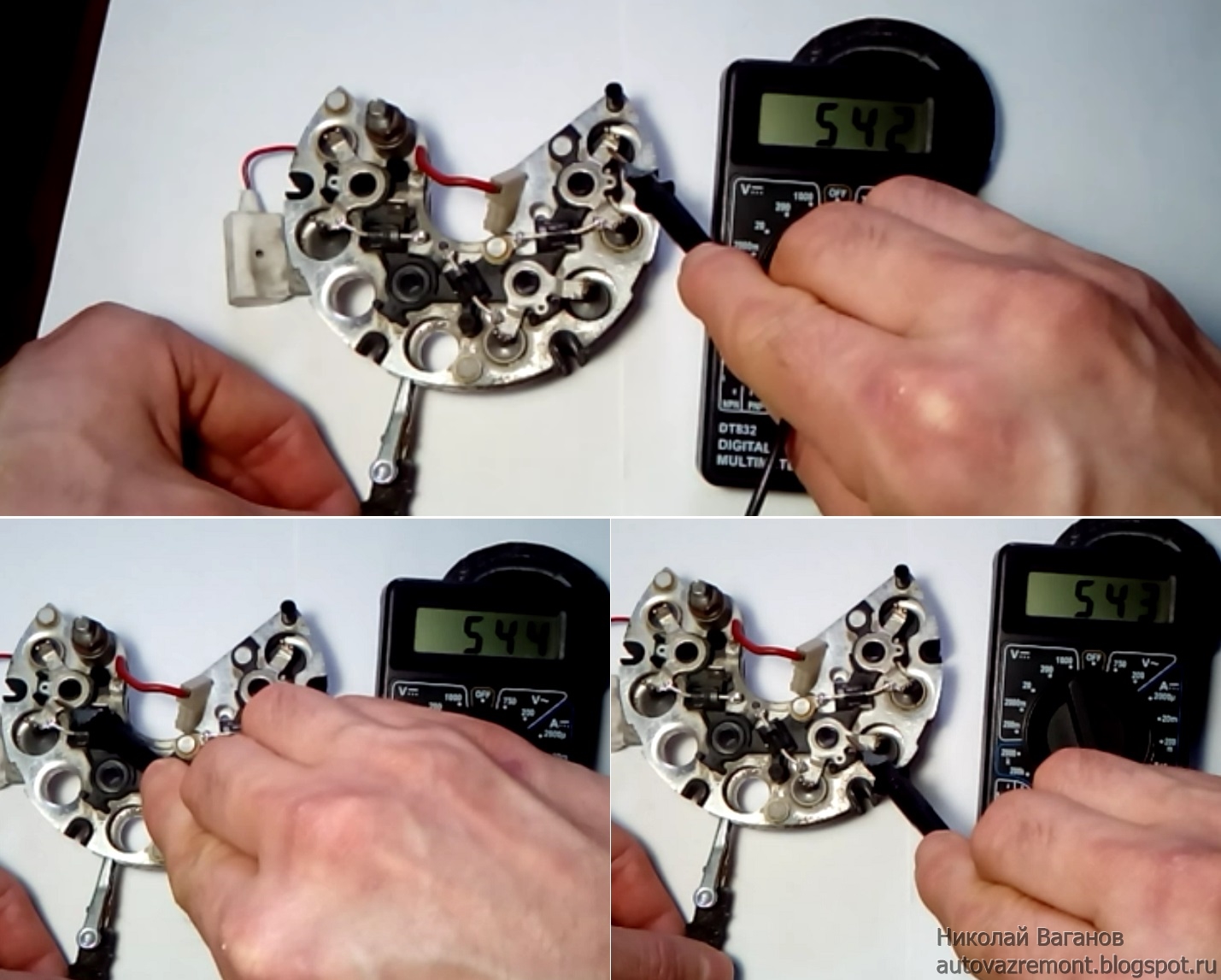

При проверке исправности диодного моста лучше всего проверять каждый диод по отдельности и для этого щупы тестера нужно подключать непосредственно к каждому диоду (один щуп, например красный, подключаем к корпусу (донышку) проверяемого диода, а второй чёрный щуп подключаем к выводу диода.

При этом мы видим на экране тестера какое то условное сопротивление ( на разных генераторах по разному и зависит от мощности — примерно в пределах 400 — 800 Ом) и это значит что проверяемый диод в этом направлении пропускает ток. Теперь следует поменять местам щупы тестера (красный щуп к выводу, а чёрный к корпусу проверяемого диода). При таком подключении щупов мы видим на экране тестера единицу, означающую, что в этом направлении диод заперт и не пропускает ток и это значит что такой диод исправен.

Аналогично проверяем остальные два диода, расположенные на этой же алюминиевой пластине. Все они должны работать так же, то есть при проверке пропускать ток только в одном направлении.

На второй пластине три других диода работают наоборот (подключены в обратной полярности и полупроводник развёрнут и подключен наоборот), но проверка их тестером отличается лишь тем, что при подсоединении красного щупа тестера к корпусу, а чёрного к выводу проверяемого диода, ток не должен проходить (тестер показывает единицу, означающую, что проверяемый диод закрыт), а если поменять местами щупы, то тестер должен показать сопротивление (ток проходит). Проверяем также и два остальных диода, впресованных в эту же алюминиевую пластину.

Если же при подключениях щупов в любом виде к какому то диоду, цифровой тестер показывает единицу (в обоих направлениях) то такой диод пробит и его следует заменить. Если же при подключении щупов тестера в любом виде (в обоих направлениях) мы видим какое то значение на тестере, то такой диод имеет короткое замыкание и его тоже следует менять. Также проверяются и три дополнительных диода (маленьких).

Следует учесть, что при показаниях тестера (в положении когда ток проходит) должны быть сопротивления как можно ближе одинаковые по значениям. А чем больше отличия в показаниях тестера при проверке диодов одной пластины, тем больше вероятность неисправности диодов (тех, которые ощутимо отличаются по показаниям сопротивления от других диодов).

А допустимые отклонения при проверке каждого диода желательно не должны быть более 5 единиц в показаниях тестера и если какой то диод отличается по показаниям от остальных, то его желательно заменить, так как при больших токах, когда генератор будет работать, такой диод будет работать плохо и будут проблемы с зарядкой.

Чтобы заменить дефектный диод, его нужно отпаять и выпрессовать, затем запрессовать новый диод и припаять его — подробнее об этом я напишу ниже в разделе ремонт диодного моста.

Ну и ещё можно проверить диодный мост полностью, подключив оба щупа тестера к двум разным алюминиевым пластинам. При этом например красный щуп подключаем к одной из пластин, а чёрный к другой и видим , что тестер показывает какое то сопротивление. Далее меняем щупы местами и подключаем к тем же пластинам и при этом тестер должен показать единицу, то есть все диоды заперты, исправны и проводят ток только в одном направлении.

Если же при обоих подключениях щупов (при замене их местами) тестер показывает какое то значение сопротивления (близкое по значению при обоих подключениях щупов) то такой диодный мост генератора неисправен.

Следует сказать, что проверки с помощью тестера, которые я описал выше являются лишь примерными и более точную проверку следует производить под нагрузкой. Для этого следует подключить через диоды лампу (которая потребляет примерно пять ампер), согдасно приведённой мной электросхеме на рисунке слева и затем подать напряжение от аккумулятора.

И если лампа, при подключении к ней диодного моста будет гореть в одном направлении (при одной полярности) и гаснуть при другом направлении (при обратной полярности) то такой диодный мост можно считать исправным.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)

Неисправный диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) выдает себя полным или частичным исчезновением зарядного тока.

Визуально это заметно по падению напряжения в бортовой сети под нагрузкой, например мерцание  и уменьшение яркости фар на работающем двигателе автомобиля при включении потребителей (печки, противотуманок и пр.).

Аналогичные проблемы возникают при неисправном регуляторе напряжения. Поэтому следует определить, что неисправен именно диодный мост, например – заменить регулятор заведомо исправным и убедится, что проблемы не исчезли.

Признаки неисправности диодного моста

— После  пуска двигателя горит лампа разряда аккумулятора, стрелка вольтметра находится в красной зоне или очень близко к ней.

— Контрольная лампа разряда не загорается после включения зажигания и пуска двигателя, при этом остальные контрольные приборы работают как обычно.

— Напряжение в бортовой сети ниже 13,6 В (измеряется вольтметром на выводах АКБ).

Необходимые для проверки инструменты

— Мультиметр, тестер, автотестер  (для измерения сопротивления диодов, проверки выдаваемого напряжения).

— Контрольная лампа (если нет мультиметра) и отрезок изолированного провода

Подготовительные работы

— Снимаем и разбираем генератор, извлекаем диодный мост на проверку

Статьи в помощь – «Разборка генератора автомобилей ВАЗ 2108, 2109, 21099» и «Как снять (заменить) диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099».

Что нужно знать перед проверкой диодного моста?

— На диодном мосту установлено три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые питается обмотка возбуждения после пуска двигателя.

— Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверка исправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 на снятом генераторе

Выставляем мультиметр в режим омметра (режим проверки диодов).

1. Проверяем вначале дополнительные диоды на «пробой» и «обрыв».

— Прижимаем положительный щуп мультиметра к общему выводу дополнительных диодов (шине), а отрицательный к выводу проверяемого диода. Причем к заднему его выводу. Если диод исправен – сопротивление стремится к бесконечности. Это значит, ток через диод в этом направлении не проходит – все в порядке.

Проверка дополнительных диодов генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

— Меняем щупы местами (отрицательный на общий вывод, положительный — на вывод диода). Сопротивление должно составлять несколько сотен Ом – ток в этом направлении проходит. Аналогично проверяем оставшиеся два дополнительных диода.

Проверка дополнительных диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» полное не пропускание электрического тока в обоих направлениях

— Если проверяем контрольной лампой, то пускаем минус (например от АКБ) отрезком провода на задний вывод диода, а плюс через контрольную лампу на общую шину диодов. Лампа загорелась – диод «пробит», нет – исправен. Меняем провода местами – лампа должна гореть.

2. Проверяем «положительные» диоды.

— Отрицательный щуп на вывод диода, положительный на верхнюю пластину диодного моста (туда впаяны «положительные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

— Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» — полное не пропускание тока

Таким же образом проверяем оставшиеся диоды.

3. Проверка «отрицательных» диодов.

— «Положительный» щуп на вывод диода, «отрицательный» на нижнюю пластину диодного моста (туда впаяны «отрицательные» диоды). Сопротивление должно стремиться к бесконечности – ток не проходит.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» — короткое замыкание

Меняем щупы местами – сопротивление составляет несколько сотен Ом. Диод исправен.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв»
Примечания и дополнения

— Неисправные диоды можно выпаять и заменить исправными, но проще поменять диодный мост целиком.

— Можно проверить  диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 не снимая его с двигателя. Этой процедуре посвящена отдельная статья на нашем сайте: «Проверка исправности диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя».

Еще статьи на сайте по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобиле ВАЗ 2108, 2109, 21099

— Контрольная лампа разряда АКБ горит после пуска двигателя

— Аккумуляторные батареи автомобилей ВАЗ

— Установка момента опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Технические характеристики генераторов автомобилей ВАЗ

— «Воет» генератор, причины

Как проверить диодный мост мультиметром?

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком "~" подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода "~", это вход переменного напряжения.

С выводов «+» и «-» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом "прозвонки" и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком "~" или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает "падение напряжения в прямом включении".

Для кремниевых диодов пороговое напряжение (Vf) составляет 400...1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком "~" или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста ("-") подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом "~".

Проверка одного диода...

...второго.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста - диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку "дотошной", но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Быстрая проверка диодного моста.

Есть и более быстрый вариант проверки диодного моста. На рисунке, что на фото, видно, что диоды 1 и 3 включены последовательно. Значит можно проверить их сразу. Вот так.

Подключаем к минусовому выводу моста плюсовой щуп мультиметра, а к плюсовому - минусовой щуп. На дисплее должно отобразиться что-то вроде этого.

Так как диоды 1 и 3 включены последовательно, то пороговые напряжения переходов будут складываться. В данном случае оно равно 1,045V. Но не будем спешить! Диоды 2 и 4 тоже включены последовательно и в прямом включении. Мало того, они соединены параллельно последовательной ветке из диодов 1 и 3. А это значит, что измерительный ток разделится и также потечёт и через эту ветку. Таким образом, мы проверяем сразу все 4 диода. Если хотя бы один из диодов будет пробит, то мы уже получим на дисплее не значение около 1 вольта, а минимум в два раза меньше, около 0,5V. В дальнейшем мы в этом убедимся, а пока поменяем щупы местами и проверим диоды в обратном включении.

Как видим, прибор показывает единицу – сопротивление диодов велико.

А теперь возьмём заведомо неисправный диодный мост. У меня в наличии оказался диодный мост с маркировкой KBL06. Один из его диодов пробит. Проводим быструю проверку.

Как видим на фото, пороговое напряжение двух последовательно включенных диодов равно 554 милливольтам (554 mV). В таком случае, величина порогового напряжения на одном диоде будет равно около 277 mV, что для кремниевых диодов маловато. А теперь внимание! Перекинем плюсовой щуп на соседние выводы AC диодного моста. На одном из них прибор покажет нулевое сопротивление, и прибор противно запищит! Мы нашли пробитый диод внутри диодной сборки.

Меняем щупы мультиметра местами, чтобы проверить диод в обратном включении. Напомню, что в обратном включении диод ток не пропускает, он закрыт.

На дисплее тоже, что и раньше. Сопротивление P-N перехода диода равно 0. Мы убедились в том, что один из диодов (3 или 4) сборки пробит. Такой мост нельзя применять, он неисправен.

Как видим, диодный мост можно проверить и быстро, но это не факт, что он окажется исправен. Представьте ситуацию, когда будут пробиты диоды 1 и 4. В таком случае при быстрой проверке прибор нам покажет на дисплее значение около 200 mV (для выпрямительных кремниевых диодов). В обратном включении прибор покажет единицу, так как исправные диоды 3 и 4 не пропустят ток в обратном направлении. Закрыв глаза на весьма малое значение в 200 mV, мы допустим ошибку, и сделаем неверный вывод об исправности моста. Поэтому в особо важных случаях желательно проводить полную проверку диодного моста.

Как уже было сказано, наиболее часто диоды выходят из строя по причине пробоя P-N перехода. Но на практике может встретиться другая неисправность диода – обрыв. Обрыв, это когда диод не проводит ток ни в прямом, ни в обратном включении, он является своего рода изолятором. В таком случае, мультиметр при проверке диода в прямом и обратном включении всегда будет отображать единицу (высокое сопротивление).

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Как проверить диодный мост мультиметром

Среди неисправностей генератора автомобиля поломки диодного моста - самые распространённые, наряду с деформацией или износом щеток, проблемами с реле напряжения и обмотками статора. Диоды необходимы для преобразования переменного тока в постоянный, ведь переменное напряжение не может обеспечить работу электрических устройств и оборудования машины. Зарядка аккумулятора переменным током невозможна.

"Мостовая" схема для цепи генератора считается подходящей. Если в схеме один или несколько диодов сломаются, то нарушится работа всей цепи – не исключено, что откажет вся электрика машины. Прозвонка диодного моста позволяет найти проблему.


Распространённые причины поломок

Выход из строя диодного моста вызван:

  • Попаданием влаги внутрь схемы. Случается это из-за нарушения герметичности корпуса генератора. Масло, сажа, влага и грязь ускоряют коррозию, что в итоге может привести к выходу из строя электронных компонентов.
  • Неисправностями АКБ. Неисправная аккумуляторная батарея также может стать причиной выхода из строя выпрямителя. Если по ошибке перепутали плюсовую клемму аккумулятора и отрицательную клемму аккумулятора, то готовьтесь к замене компонента.
  • Неправильным «прикуриванием» автомобиля. Если подкуриваете машину от другого авто с нарушением правил этой процедуры, то запросто можно повредить выпрямительный мост.

Замыкание проводки бортовой сети и чрезмерная нагрузка на неё (при одновременной работе устройств и электрооборудования автомобиля с большой потребляемой мощностью) также могут вызвать «пробой» диодов.

"Симптомы" неисправностей

Прозвонка моста должна выполняться при наличии таких признаков:

  • Некорректная работа потребителей тока автомобиля. Тусклый свет ламп головного света, самопроизвольное выключение аудиосистемы, кондиционера – это яркие «симптомы». Если замерить напряжение с выхода устройства, то измерительный прибор покажет меньше требуемых 13,6 В.
  • Лампа «Проверьте аккумулятор» не выключается после запуска двигателя. Стрелка вольтметра на приборной панели в «красной» зоне или приближена к ней.

Как проверить диодный мост: известные способы

Перед тем, как проверить диодный мост мультиметром или автотестером, ознакомьтесь с принципом работы схемы. Современный диодный мост имеет по 3 положительных, отрицательных и дополнительных диода. Рабочий элемент пропускает ток в одном направлении. Если ток не пропускается или пропускается в обоих направлениях, то, значит, случился обрыв или «пробой».

Прозвонка диодного моста производится тестером (который называется мультиметр). Сначала необходимо отсоединить все провода от генератора. Проверка не требует демонтировать само устройство, если не будете проверять целостность каждого диода в отдельности.

Далее выполняется анализ диодного моста мультиметром в соответствии с данными, приведенными в таблице:

Если мультиметр покажет бесконечное сопротивление, то устройство или проверяемая группа диодов исправные. В противном случае проверка говорит о поломке.

Проверка автомобильного диодного моста прибором-мультиметром – это не единственный возможный способ диагностики. Также можно использовать контрольную лампочку или проверить мост собственноручно собранным аналогом.

С помощью контрольной лампы прозваниваем так же, как мультиметром. Агрегат полностью проверяется подключением «плюса» через лампу на вывод 30, «минуса» – на корпус генератора. Для групп диодов:

  • Положительные: «плюс» с контрольной лампой подается на вывод 30, «минус» – на один из болтов крепления.
  • Отрицательные: «плюс» с лампочкой – на болт крепления электрического компонента, «минус» – на корпус генератора.
  • Дополнительные: лампочка с «плюсовым» проводом подключается к выводу 61, «минус» – к болту крепления.

Если контрольная лампочка загорается при замыкании цепи, то есть неисправность; если не загорается – цепь исправна.

При необходимости можно, конечно, выполнять проверку всех диодов по отдельности, но для этого потребуется выпаять каждый диод.

Как выполняется замена

Допустим, проверка диодного моста показала, что есть проблема. Необходимо отсоединить все провода от генератора, снять и разобрать устройство. В некоторых моделях деталь крепится непосредственно к агрегату болтами, но встречаются устройства, в которых для доступа к выпрямителю необходимо снять корпус.

Далее в рамках ремонта заменяют неисправные диоды - если это экономически целесообразно и в продаже трудно найти нужную модель генератора. Либо целиком меняют компонент. По завершении работ на стенде с помощью мультиметра проверяется исправность компонента и электрики в целом, выполняется сборка и установка детали на автомобиль.

Проверку диодного моста можно сделать самому, если есть время и навыки разборки генератора. Но даже после проверки и обнаружения неисправных диодов потребуется подобрать и корректно установить новый элемент вместо неисправного. Помните, что неисправный генератор может стать причиной выхода из строя дорогого электрооборудования, короткого замыкания и самовозгорания машины. Поэтому лучше доверять ремонт и диагностику мастерам автосервиса, которые точно смогут прозвонить правильно!

причины и признаки, проверка и ремонт агрегата

Ни для кого не секрет, что генераторное устройство является одним из ключевых узлов транспортного средства. Поэтому зачастую неисправности генераторов требуют немедленного вмешательства автолюбителя, поскольку при несвоевременной диагностике ремонт может быть дорогостоящим. Подробнее о наиболее распространенных неисправностях и способах решения проблем читайте в этой статье.

Содержание

[ Раскрыть]

[ Скрыть]

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

  1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
  2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
  3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
  4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
  5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).
Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

  1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
  2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
  3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
  4. Выход из строя или проблемы в работе регулятора.
  5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
  6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
  7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
  8. Различные повреждения кабелей зарядной сети.
Схема замера напряжения на клеммах АКБ

Выявление причин и устранение неисправностей

Что делать, если не заводится генератор? Если свистит генератор? Разборка и сборка генератора — в принципе, процедура не очень сложная, если вы знаете, что нужно делать.

Итак, как отремонтировать генератор, зная основные причины:

  1. Слишком малый заряд АКБ или его полное отсутствие может быть результатом того, что предохранительный элемент сгорел или просто отошел из-за механической тряски. Кроме того, отсутствие вольтажа в бортовой сети может быть следствием износа щеток. Электрика в этом случае очень важна, поскольку при скачках напряжения могут сгорать диоды, а в обмотке ротора либо статора может случиться обрыв или замыкание.
  2. Чтобы проверить работоспособность щеток, обычно достаточно визуального осмотра. Но если в сети произошел обрыв проводки либо короткое замыкание, для диагностики может потребоваться мультиметр. Если вы не знаете, как снять генератор, воспользуйтесь сервисным мануалом, поскольку восстановление сломавшегося диода осуществляется только путем его замены или пайки. Если необходима также перемотка генератора, в домашних условиях ее осуществить будет проблематично. Для этого лучше обратиться к профессионалам, чтобы вы могли быть уверены, что все будет сделано правильно. Как правило, процедура перемотки обычно стоит дешевле, но если ее стоимость слишком высокая, возможно, есть смысл произвести замену на новое ГУ.
  3. Что касается ремонта ротора, то его можно осуществить своими силами. Как правило, необходимость ремонта ротора обусловлена разрывом электроцепи рядом с контактными кольцами либо распайкой концов обмоток. В этом случае процедуру ремонта следует начинать с того, что необходимо осторожно отмотать один видок кабеля. Сломавшийся конец необходимо выпаять, после чего, используя паяльник и расходные материалы, нужно установить готовый кабель с применением отмотанного витка.
    Как показывает практика, обычно даже не нужно уменьшать число витков, поскольку осуществляется распайка выводов.
    Чтобы обеспечить нормальную работу ГУ, также можно произвести очистку кольца мелкозернистой наждачной бумагой. Если на кольце имеются более крупные повреждения, от них можно избавиться с применением плоских надфилей. Как снять генератор в таком случае — опять же, нужно обратиться к сервисному мануалу, поскольку процедура демонтажа в каждом случае будет разной. Таким же образом осуществляется разборка или сборка генератора. В процессе необходимо быть осторожным, чтобы ничего не перепутать. Замена контактных колец генератора, как правило, осуществляется в случае полного их повреждения.
  4. Если ГУ сильно гудит, вероятнее всего, причина заключается в износе роторных подшипников. Если вы заметили, что состояние подшипниковых устройств довольно печально, возможно, пришло время произвести их замену. Но все может быть не так печально. К примеру, если люфт на подшипниках не особо критичный и практически не ощущается, можно просто демонтировать детали и промыть их своими силами. Перед установкой элементов необходимо будет смазать подшипники.
  5. Отсутствие вольтажа или скачки напряжения в бортовой сети обычно можно решить путем смены реле регулятора. Следует отметить, что первостепенной причиной в данном случае могут быть проблемы в работе диодного моста или каких-то его компонентов. Определить вышедшие из строя диоды позволит диагностика устройства с помощью мультиметра.
  6. В том случае, если диодный значок на контрольном щитке приборов сообщает водителю о проблемах с вольтажом аккумуляторной батареи, это может говорить о возможном пробое. В частности, речь идет об одном из диодов в цепи. Если вам необходимо будет добраться до этой схемы с диодными компонентами, потребуется открутить несколько гаек с обмотки, после чего извлечь гаечку, которая крепит положительный вывод. Когда вы сделаете это, вы получите доступ к схеме, которую можно либо заменить, либо отремонтировать (автор видео о самостоятельном ремонте ГУ — Вячеслав Ляхов).

Заключение

Как показывает практика, если вы занимаетесь самостоятельным ремонтом своего «железного коня», то в принципе, от большинства неисправностей можно избавиться своими силами. Важно с умом подойти к процедуре ремонта, чтобы не сделать еще хуже, эта рекомендация особенно актуальна для начинающих автолюбителей. Следует также отметить, что некоторые ремонтные процессы могут оказаться не эффективными с экономической точки зрения, к примеру, речь идет о замене обмотки статора. В данном случае наиболее целесообразно будет произвести замену ГУ полностью. Если вы сомневаетесь в своих силах, лучше доверьте процедуру ремонта специалистам.

 Загрузка ...

Видео «Ремонт ГУ в домашних условиях»

Наглядная инструкция по ремонту ГУ своими руками представлена на видео ниже на примере автомобиля Форд Транзит (автор видео — Ramanych).

Неисправности диодного моста генератора. Причины и следствия

Основным элементом электроснабжения автомобиля

является генератор, который собственно и предназначен для питания свечей зажигания, фар, зарядки АКБ и так далее. За основу все автомобили оборудована генераторами переменного тока, хотя все питается от постоянного тока. Суть в том, что генератор постоянного тока за счет сложного щеточного узла позволяет добиться высоких токов часто необходимых в бортовой сети автомобиля.Позже с появлением высокотоковых диодных мостов все производители перешли на установку в автомобиль генераторов переменного тока. За счет этого генератора намного меньше в размере и при этом более надежным, но после него для выпрямления полученного напряжения требуется диодный мост. Благо дело замена диодного моста на https://starters.kiev.ua/zamena-diodnogo-mosta-generatora выполняется в довольно короткий промежуток времени.

По какой причине диодный мост может выйти из строя?

Диодный мост рассчитан на максимальный ток (порядка 120 ампер).Большой запас по напряжению там довольно большой. И именно за счет повышения потребления, в бортовой сети автомобиля обмотки генератора или диодный мост могут выйти из строя.

Когда может повыситься потребляемый ток? Как правило, это вышедший из строя аккумулятор. Суть в том, что генератор будет вырабатывать необходимое количество энергии, дабы поднять напряжение бортовой сети до 13,8 вольта, а если АКБ не держит заряд или он полностью разряжен, то через время сгорит либо диодный мост, либо обмотки.А это значит, что если у вас сгорел генератор, необходимо проверить АКБ и желательно всю проводку на предмет короткого замыкания.

Признаки смерти диодного моста

Понятно, что в случае неисправности диодного моста генератор не будет давать зарядки на АКБ. Но при этом он еще может издавать свист вызываемым магнитным полем. В зависимости от характера поломка обрыва диода (напряжение бортовой сети будет ниже 13 вольт и продолжать падать с разрядкой АКБ) или пробоя диода на АКБ будет подаваться переменное напряжение, что также не позволит зарядить аккумулятор.

Особенности проверки диодного моста на ВАЗ 2107

Чтобы автомобиль можно было завести, в его устройстве имеется аккумулятор. Чтобы после запуска мотора восстановить аккумулятор и обеспечить нормальную работу всех электроприборов, конструкции автомобилей применяются такие устройства, как генераторы. Изначально они вырабатывают переменный ток, и для его преобразования в постоянный, используемый выпрямительный блок или диодный мост. Как проверить диодный мост на генераторе ваз 2107 своими руками, рассмотрим ниже в статье.

Основная функция диодного моста на ВАЗ 2107

Диодный мост генератора ВАЗ 2107 - это его составная и неотъемлемая часть, которая используется для трансформации переменного тока в постоянный. Преобразовывается ток по причине, что бортовая сеть имеет постоянное напряжение, величиной 12 В. На мост подается переменный ток, который преобразуется, и после этого поступает на аккумуляторную батарею в выпрямленном виде. А уже с АКБ снимается напряжение, и используется для запитывания всех электроприборов на автомобиле.

Обозначение элементов моста

Это интересно! Многие привыкли считать, что бортовая сеть автомобиля имеет напряжение 12В. Однако 12В - это напряжение аккумулятора в покое, а для того, чтобы обеспечить его зарядку, выработка заряда величиной от 13,5 до 14,5 Вольт. Для обеспечения нормального уровня напряжения, поступающего от АКБ, диодный мост собирается из диодов марки 2Д219Б.

Признаки и причины, почему ломается диодный мост

Неисправности выпрямительного блока на семерке и других автомобилейх приводят к полному обездвижению автомобиля.При выходе из строя хоть одного диода, расположенные внутри генератора, прекратится подача зарядного тока на аккумулятор. Долго автомобиль без зарядки аккумулятора не проедет (максимум 1,5–2 часа при условии, что на автомобиле будут выключены все пользователи электроэнергии) . Как и всем деталям на автомобиле, диодам свойственно приходить в негодность (перегорать), поэтому, если обнаруживается снижение напряжения бортовой сети, обычно снижается ниже 12В.

Причины поломки выпрямительного блока генератора следующие:

  1. Попадание влаги в генератор. Это может быть либо конденсат, либо вода, поступает извне во время эксплуатации авто в дождливую погоду.
  2. Выработка ресурса диодов. Обычно в этом случае выходит из строя один диод, все остальные остаются исправными. Средний срок службы диодов составляет около 10 лет, но все также зависит и от пробега автомобиля.
  3. Перегорание из-за неосторожности автомобилиста.Чаще всего, диоды перегорают во время неправильного «прикуривания» автомобиля. Если неправильно прикурить, то в таком случае возможно придется менять не только диодный мост, но и весь генератор.

Первые симптомы поломки выпрямительного блока выявляются по таким признакам:

  • Снижается напряжение бортовой сети во время работы мотора. Выявить это можно по наличию электронного вольтметра, который может быть установлен владельцем ВАЗ 2107.Если на машине есть бортовой компьютер, то он также уведомит водителя о неисправности. Если нет вольтметра или бортового компьютера, то снижение напряжения можно диагностировать по такому признаку, как снижение яркости свечения осветительных приборов.
  • Автомобиль теряем мощность, и чем дольше продолжает движение с неисправным генератором, тем сильнее будет происходить разряд аккумулятора.

Чтобы установить точную причину таковых симптомов на ВАЗ 2107, необходимо произвести прозвонку сначала зарядки генератора, а потом и диодов.Порой причиной снижения напряжения может выступать клемма клемм и контактов на генераторе, и после их очистки, проблема решится.

Проверка диодного моста

Узнать, почему снижается напряжение бортовой сети можно по проверке генератора на его исправность. Сгорание обмотки генератора возникает редко, но исключать такую ​​поломку не следует. Проверка диодного моста может быть выполнена владельцем ТС самостоятельно без посещения посещения СТО. Если проверка покажет, что элемент исправен, значит, в ремонте нуждается сам генератор, но забегая наперед надо сказать, что иногда проще купить новый элемент, чем менять обмотку на старом.

Для проверки диодного моста существует три метода, которые помогут автовладельцу справиться с этой не трудной задачей. Какой способ выбрать, все зависит от имеющегося в распоряжении инструмента или расходных материалов. Рассмотрим все три проверочных манипуляций по выявлению неисправности диодного моста генератора ВАЗ 2107.

Способ 1 - проверка лампочкой

Для проверки первым способом выпрямительного блока на исправность понадобится обычная лампочка на 12 В и мощностью 21 Ватт и более.Принцип проведения измерительных действий основывается на следующих факторах:

  1. Генератор необходимо демонтировать с автомобиля для проведения проверочных работ.
  2. Снять крышку, и извлечь диодный мост.
  3. Принцип подключения контрольной лампы следующий - минусовую клемму от АКБ соединить с массой лампочки, а от положительного контакта лампы будем прикасаться поочередно к диодам. С плюсовой клеммы АКБ подключить провод, которым будем касаться поочередно к пластине.Приступаем к проверочным действиям.
  4. Первым делом подключаем плюсовой контакт от АКБ к выходу «61» на пластине, а контакт от лампочки поочередно подключается к выходам отрицательных диодов. Лампа не должна загораться.
  5. Теперь меняется полярность, то есть выход от лампы подключается к общей шине (контакт «61»), вывод от плюсовой клеммы поочередно подключается к выходам диодов. Свечение лампы говорит о исправности.
  6. Далее проводится проверка исправности положительных диодов.Для этого положительный контакт от АКБ присоединяется к верхней (положительной) пластине, контактом от лампочки поочередно касаемся к выводам положительных диодов. Лампа не должна загораться
  7. Меняется полярность, то есть на пластину (+) подключается вывод от лампочки, к выводам диодов прикасаемся контактом от плюсовой клеммы акб. Свечение лампы говорит о исправности диодов.
  8. Контакт от лампочки крепится к отрицательной пластине (нижнему диодному мосту), положительным выводом от АКБ необходимо поочередно прикасаться к выводам каждого диода.Лампа не должна светиться. Меняется полярность на пластине, и проверяется исправность диодов. Лампа при этом должна светиться.

Ремонту диоды не подлежат, однако при неисправности одного элемента его можно заменить, а если вышло из строя несколько устройств, то мост рекомендуется заменить полностью.

Способ 2 - проверка диодного моста на обрыв

Чтобы проверить мост на наличие обрыва, используйте аналогичную схему, измените расположение контактов, а точнее:

  1. Контакт от лампочки следует подключить к положительной пластине.
  2. Второй провод от плюсовой клеммы АКБ следует подключить к отрицательной пластине.
  3. При таком подключении лампа должна загореться, что говорит об отсутствии обрыва диодов.
  4. Проделывается также процедура проверки при полярности, то есть на смену пластину подключается вывод от ламы, а на плюсовую контакт от АКБ. Отсутствие свечения лампы об исправности диодов и отсутствие обрыва.

Надо учитывать, что способ проверки моста на обрыв не совсем корректный, так как он позволяет выявить неисправность при наличии пары неисправных диодов.Если неисправен только один диод, то нужно определить это не удастся, именно поэтому необходимо начинать с вышеизложенной инструкции по проверке исправности каждого диода.

Способ 3 - проверка тестером или мультиметром

Исправление устройства также проверяется при помощи такого инструмента, как тестер или мультиметр. При использовании этого метода выполнить следующие манипуляции:

  1. Извлечь блок диодов из генератора. Это надо для того, чтобы прозвонить каждый диод по отдельной.
  2. Для прозвонки генератора на ВАЗ 2107, понадобится прибор перевести в режим прозвонки.
  3. Первоначально щупы мультиметра надо подключить к двум основным контактам первого диода.
  4. После этого щупы следует поменять местами, и снова прикоснуться к выводам диода.
  5. При этом показания. В первом режиме измерения сопротивления должно быть стремиться к значению в 400-700 Ом.
  6. Если диоды пищат при обоих подключениях, это означает, что они неисправны.

Зная, как проверить диодный мост генератора мультиметром, необходимо произвести соответствующие манипуляции, и выяснить причину поломки. Чаще, если сгорел даже один диод, никто с этим не заморачивается, и для восстановления целостности выпрямительного блока, устройство заменяется полностью.

В завершении стоит следующее, что имеют все семерки, как карбюратор, так и инжектор встроенные выпрямительные блоки в генераторе. Вышеописанные манипуляции по проверке уместны для всех генераторов, поэтому руководствуясь инструкциями, можно с легкостью найти поломку, устранить ее путем замены диодного моста.

Как проверить диодный мост на генераторе?

Диагностика и ремонт9 марта 2019

Нередко автолюбители встречаются с проблемой поломки выпрямителя генератора или диодного моста. Это устройство необходимо для обеспечения двигателя автомобиля двухполупериодным током. В свое время, диодный мост стал заменой коллектора выполнявшего функции выпрямления напряжения, а также увеличил КПД трансформатора со стабилизацией уровня магнитного потока.

Диодный мост: понятие и принцип работы

каждого двигателя автомобиля - ключевой механизм каждого транспорта, своевременная проверка диодов поможет избежать множества проблем с работоспособностью электрики автомобиля.

Диодный мост генератора напряжением электрическую цепь, аккумулятор, обмотку компрессора и общее функционирование качества питания. В случае его неисправности, автомобиль может не завестись, поскольку электричество будет поступать через обмотки двигателя, что категорически не подходит для стабильной работы бортовой сети.

Конструкция диодов достаточно обширная: их производят в виде целого модуля, таблеток и плоских пластин. Диодный мост плотно прижимают к радиаторам, либо вставляют в расположенные в них ниши. Крепятся этими путями спайки и фиксации болтами с предварительной изоляцией диодов.

Выпрямитель состоит из двух пластин с положительным и отрицательным зарядом. На «плюсовой» пластинке находится специальный болт, который выходит в наружную часть генератора.

Причины и основные признаки поломки диодного моста

Основная причина поломки выпрямителя тепловой пробой диода, в результате которого полупроводник лишается своих функций.Именно поэтому устанавливается мост на радиатор охлаждения двигателя, который обеспечивает защиту деталей от теплового воздействия. Самой же распространенной причиной поломки полупроводника, попадание влаги в область капота.

Визуальная диагностика состояния элемента достаточно затруднена, поэтому для качественной проверки диодного моста нужен специальный аппарат - тестер. На наличие поломки указывать проблемы с напряжением и звуки, сопутствующие во время движения автомобиля.

Определить неисправность детали можно по следующему признакам:

  • во время движения на транспортном средстве наблюдается тусклый свет фар;
  • внезапное появление шумов разной тональности;
  • ошибки рулевого управления;
  • быстрая разрядка аккумулятора;
  • нарушение работы кондиционера и акустики автомобиля;
  • высокая температура генератора;
  • при проверке диодного моста тестером обмотки генератора «прозваниваются» на клемме +;
  • Включение сигнального индикатора совместно с запуском двигателя;
  • Выходное напряжение генератора составляет меньше 13,5 Вольт.

Самым главным признаком проблем с диодным мостом является быстрая разрядка аккумулятора . Например, если вчера вечером заряд прибора был на высоком уровне, либо разрядился через пару минут после запуска двигателя - скорее всего у вас «полетел» диодный мост.

Выполняем проверка выпрямителя генератора

Чтобы убедится в исправности выпрямителя, достаточно проверить диодный мост мультиметром. Диагностика диодного моста осуществляется путем «прозванивания» полупроводника или электрической схемы.Перед «прозвоном» специалисты рекомендуют осмотреть подключение аккумулятора с помощью лампы накаливания, дабы убедиться в работоспособности диода.

Прозванивание диодного моста осуществляемые методы:

  1. С помощью лампы. Для беспрепятственного доступа к мосту снимают крышку генератора, от аккумулятора подается один нулевой контакт на пластину моста. Затем фазу на АКБ, а ноль - на обмотку статора и в случае пробоя происходит включение лампы.
  1. С помощью тестера (мультиметра).В этом случае необходимо выставить мультимер в режим омметра, а показания сопротивления должны быть не меньше 400 Ом.

Мультиметр считается лучшим прибором для замера сопротивления и позволяет прозвонить диодный мост генератора с большой точностью. Наличие тестера позволяет самостоятельно определить неисправность диодного моста без посещения сервисных центров.

На начальном этапе диагностики мультиметром, прибор подключается на сопротивление. В случае правильного подключения тестер издает звуковой сигнал.Далее из статорной обмотки извлекается диодный мост, после чего происходит подключение концов прибора к пластине радиатора и диодам.

Значение «1» на мультиметре - признак исправности диода. Если же значения колеблются в большую или меньшую сторону - его необходимо заменить.

конструкция классического выпрямителя предполагает наличие трех пар диодов, показания при смене показывать примерно одинаковое значение.

Важно! «Прозвон» диодного моста необходимо с каждой пластиной.Звуковой сигнал во время «прозвона» также является признаком неисправности оборудования.

Как требовать ремонт диодного моста?

Перед ремонтом выпрямителя генератора следует проводить подготовку и общую проверку работоспособности диодов. Проверка механизма проходит в несколько этапов:

  1. Отсоединение регуляторов напряжения и защитного кожуха с моста.
  2. Проверка замыкания при помощи АКБ и лампы накаливания (в случае повреждения диодов, короткое замыкание происходит при подключении накаливающей лампы к клемме аккумулятора и корпуса генератора).
  3. Проверка состояния положительных и отрицательных элементов (присоединения клемм «плюсов» и «минусов» АКБ и генератора).
  4. Проверка цепи диодного моста.
  5. Ремонт или замена нерабочих элементов.

имеет диодный мост генератора невысокую стоимость, ремонт оборудования каждый автолюбитель. Тем не менее, собственноручный ремонт займет немало времени и не тратить лишние часы на поиск информации в интернете, предлагаем придерживаться следующих рекомендаций:

  1. В процессе ремонта вам всё-таки придется снять узел диодного моста.
  2. Постоянное попадание воды в узел является причиной повышенной износостойкости, поэтому выпрямитель целесообразно перенести в другое место - менее подверженное попаданию влаги. Опытные специалисты советуют защитить бортовую сеть надежным корпусом под капотом.
  3. Самостоятельная запрессовка и выпрессовка выпрямителя выйдет дороже, чем в СТО, однако автовладелец будет уверен в его надежности.
  4. Покупка диодов на стихийном рынке обойдется дешевле, однако существует риск неисправности деталей.
  5. Перед заменой выпрямителя необходимо извлечь изолятор и старый элемент крепежа, обязательно перенести их на новый диодный мост.

Если же вы хотите модернизировать выпрямитель и установить три уровня генераторного реле - купите еще три пары диодных мостов, которые будут создавать независимый «плюс».

Важно! Проверить исправность купленных на рынке деталей достаточно просто: если «прозвон» диода в холодном состоянии показывает от 500 до 800 Ом, а при запуске мотора происходит тепловая «пробой» - неисправность конструкции.

Как выбрать тестер?

Выбор тестера - не менее ответственное занятие, чем диагностика выпрямителя и правильно подобранный прибор является гарантией успешной диагностики оборудования.

Если в недавнем прошлом при покупке мультиметра автовладельцы сталкивались с дефицитом оборудования, сейчас их можно приобрести в магазине.

Ранее мы упоминали о лампе накаливания и по сути - это самый дешевый прибор. Такой тестер подойдет для существующих неисправностей выпрямителя, и для поиска более сложных проблем он не пригоден.Поэтому рекомендуется приобрести современные мультиметры, многие из которых выпускаются с жидкокристаллическими экранами.

В заключении хотелось бы обратить внимание на следующие вещи:

  • каждый автовладелец должен уметь проверить диодный мост на генераторе, считая это базовым навыком в обслуживании собственного автомобиля;
  • «прозвонка», «цэшка» и другие тестеры не всегда показывают конечный результат даже при правильном использовании, поэтому диагностировать поломку лучше установленных приборами;
  • в случае замены выпрямителя генератора не стоит забывать о его защите от попадания влаги;
  • покупка деталей на стихийном рынке обойдется дешевле, чем в магазине, однако существует риск купить неисправный товар;
  • для точной диагностики моста лучше приобрести несколько мультимертов.

Неисправности и способы их устранения

Неисправность Возможные причины неисправности Способы устранения
Контрольная лампа заряда не горит при включении зажигания. Обрыв ротора генератора Проверить пайку с коллекторными кольцами. Заменить ротор
Износ коллекторных колец Заменить коллекторные кольца
Износ щёток Проверить длину и плавность перемещения щёток в щёткодержателе.Заменить щётки
Неисправность реле-регулятора напряжения Заменить реле-регулятор
Обрыв провода между лампой на панели приборов и соответствующий выводом генератора Устранить обрыв или заменить провод
Нет массы между двигателем и аккумулятором Проверить надёжность контакта массы, зачистить клеммы и подтянуть болты крепления массы. Заменить провод
Перегорела лампа на приборной панели Заменить лампу
Контрольная лампа заряда горит при выключении зажигания. Неисправность диодного моста Заменить диодный мост
Выкипает аккумулятор, перегорают лампочки освещения Неисправность реле-регулятора Заменить реле-регулятор
Мерцают лампочки и приборной панели Неисправность реле-регулятора Заменить реле-регулятор
Ослабло натяжение ремня Натянуть или заменить ремень
Плохая масса между двигателем и аккумулятором Зачистить клеммы и подтянуть болты крепления массы.Заменить провод
При включении нагрузки на генератор появляется гул и в полнакала загорается лампочка заряда на панели приборов Неисправность диодного моста Заменить диодный мост
Неисправность статорной обмотки Заменить статор
Контрольная лампа заряда гаснет при увеличении оборотов двигателя Ослабло натяжение ремня Натянуть или заменить ремень
Плохой контакт между коллекторными кольцами и щётками Почистить коллекторные кольца или заменить.Заменить щётки
Неисправность реле-регулятора напряжения Заменить реле-регулятор

причины и признаки, проверка и ремонт агрегата

Ни для кого не секрет, что генераторное устройство является одним из ключевых узлов транспортных средств. Поэтому зачастую неисправности генераторов требуют немедленного вмешательства автолюбителя, поскольку при несвоевременной диагностике ремонт может быть дорогостоящим.Подробнее о наиболее распространенных неисправностях и способах решения проблем читайте в этой статье.

Содержание

[Раскрыть]

[Скрыть]

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор - это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах.Видов поломок, при которых требуется ремонт генераторов, может быть два - это механические и электрические электрические.

Основным механическим повреждением поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то есть к таковой неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с сетью. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, появляется постоянно возникающая проблема с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

  1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
  2. Ремонт генератора своими руками может осуществить при выкипании АКБ.
  3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает.Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
  4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую можно быстрее решить.
  5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения.Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генератора устройства (ГУ).
Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

  1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
  2. Разборка генератора при износе либо повреждении токосъемных щеток.
  3. Поломка токосъемных колец генератора (экспорт коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
  4. Выход из строя или проблемы в работе регулятора.
  5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
  6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
  7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста - это слабая искра на свечах, а также сниженный вольтаж батареи.
  8. Различные повреждения кабеля зарядной сети.
Схема замера напряжения на клеммах АКБ

Выявление причин и устранение неисправностей

Что делать, если не заводится генератор? Если свистит генератор? Разборка и сборка генератора - в принципе, процедура не очень сложная, если вы знаете, что нужно делать.

Итак, как отремонтировать генератор, зная основные причины:

  1. Слишком малый заряд АКБ или его полное отсутствие может быть результатом того, что предохранительный элемент сгорел или просто отошел из-за механической тряски. Кроме того, отсутствие вольтажа в бортовой сети может быть следствием износа щеток. Электрика в этом случае очень важна, поскольку при скачках напряжения могут сгорать диоды, а в обмотке ротора либо статора может случиться обрыв или замыкание.
  2. Чтобы проверить работоспособность щеток, обычно достаточно визуального осмотра.Если в сети произошел обрыв проводки либо короткое замыкание, для диагностики может потребоваться мультиметр. Если вы не знаете, как снять генератор, воспользуйтесь сервисным мануалом, поскольку восстановление сломанного диода осуществляется путем только его замены или пайки. Если необходима также перемотка генератора, в домашних условиях ее осуществить будет проблематично. Для этого лучше обратиться к профессионалам, чтобы вы были уверены, что все будет сделано правильно. Как, процедура перемотки обычно стоит дешевле, но если ее стоимость слишком высокая, возможно, есть значение правила замену на новое ГУ.
  3. Что касается ремонта ротора, то его можно осуществить своими силами. Как правило, необходимость ремонта ротора обусловлена ​​разрывом электроцепи рядом с распайкой концов обмоток. В этом случае ремонта следует начинать с того, что необходимо осторожно отмотать один видок кабеля. Сломавшийся конец необходимо выпаять, после чего, используя паяльник и расходные материалы, нужно установить готовый кабель с применением отмотанного витка.
    Как показывает практика, обычно даже не нужно уменьшать число витков, поскольку осуществляется распайка выводов.
    Чтобы обеспечить нормальную работу ГУ, также можно произвести очистку кольца мелкозернистой наждачной бумагой. На кольце имеются более крупные повреждения, от них можно избавиться с применением плоских надфилей. Как снять генератор в таком случае - опять же, нужно обратиться к сервисному мануалу, поскольку процедура демонтажа в каждом случае будет разной. Таким же образом осуществляется разборка или сборка генератора. В процессе необходимо быть осторожным, чтобы ничего не перепутать. Замена контактных колец генератора, как правило, происходит в случае повреждения их повреждений.
  4. Если ГУ сильно гудит, вероятнее всего, причина в износе роторных подшипников. Возможно, что состояние подшипниковых устройств довольно печально, возможно, пришло время их замену. Но все может быть не так печально. К примеру, если люфт на подшипниках не особо критичный и практически не ощущается, можно просто демонтировать детали и промыть их своими силами. Перед установкой элементов необходимо будет смазать подшипники.
  5. Отсутствие вольтажа или скачки напряжения в бортовой сети обычно можно решить путем смены реле регулятора.Следует отметить, что первостепенной причиной в данном случае могут быть проблемы в работе диодного моста или каких-то его компонентов. Определить вышедшие из строя диоды позволит диагностика устройства с помощью мультиметра.
  6. В том случае, если диодный значок на контрольном щитке приборов сообщает водителю о проблемах с вольтажом аккумуляторной батареи, это может говорить о возможном пробое. В частности, речь идет об одном из диодов в цепи. Схема открутить несколько гаек с обмотки, после чего извлечь гаечку, которая крепит положительный вывод.Когда вы сделаете это, вы получите доступ к схеме, которую можно либо заменить, либо отремонтировать (автор видео о самостоятельном ремонте ГУ - Вячеслав Ляхов).

Заключение

Как показывает практика, если вы занимаетесь самостоятельным ремонтом своего «железного коня», то в принципе, от проблем проблем можно избавиться своими силами. Важно с умом подойти к процедуре ремонта, чтобы не сделать еще хуже, эта рекомендация особенно актуальна для начинающих автолюбителей.Следует также отметить, что некоторые ремонтные процессы могут оказаться не эффективными с экономической точки зрения, к примеру, речь идет о замене обмотки статора. В данном случае целесообразно будет замену ГУ. Если вы сомневаетесь в своих силах, лучше доверить ремонт специалистам.

Загрузка ...

Видео «Ремонт ГУ в домашних условиях»

Наглядная инструкция по ремонту ГУ своими руками представляет видео ниже на примере автомобиля Форд Транзит (автор видео - Раманыч).

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генератора)

Неисправный диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) выдает себя полным или частичным исчезновением зарядного тока.

Визуально это заметно по падению напряжения в бортовой сети под нагрузкой, например, мерцание и уменьшение яркости фар на работающем двигателе автомобиля при потреблении (печки, противотуманок и пр.).

Аналогичные проблемы возникают при неисправном регуляторе напряжения. Поэтому следует определить, что неисправен именно диодный мост, например - заменить регулятор заведомо исправным и убедится, что проблемы не исчезли.

Признаки неисправности диодного моста

- После пуска двигателя горит лампа разряда аккумулятора, стрелка вольтметра находится в красной зоне или очень близко к ней.

- Контрольная лампа разряда не загорается после включения зажигания и пуска двигателя, при этом остальные контрольные приборы работают как обычно.

- Напряжение в бортовой сети ниже 13,6 В (измеряется вольтметром на выводах АКБ).

Необходимые для проверки инструменты

- Мультиметр , тестер, автотестер (для измерения сопротивления диодов, проверки выдаваемого напряжения).

- Контрольная лампа (если нет мультиметра) и отрезок изолированного провода

Подготовительные работы

- Снимаем и разбираем генератор, извлекаем диодный мост на проверку

Статьи в помощь - «Разборка генератора автомобилей ВАЗ 2108, 2109, 21099» и «Как снять (заменить) диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099».

Что нужно знать перед проверкой диодного моста?

- На диодном мосту установлено три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через питающее обмотка возбуждения после пуска двигателя.

- Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обоих направлениях, налицо неисправность - короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность - «обрыв».От этого и будем отталкиваться при проведении проверки.

Проверка исправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 на снятом генераторе

Выставляем мультиметр в режим омметра (режим проверки диодов).

1. Проверяем вначале дополнительные диоды на «пробой» и «обрыв».

- Прижимаем положительный щуп мультиметра к общему выводу дополнительных диодов (шине), отрицательный к выводу проверяемого диода. Причем к заднему его выводу.Если диод исправен - сопротивление стремится к бесконечности. Это значит, ток через диод в этом не проходит - все в порядке.

Проверка дополнительных диодов генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на «пробой» - короткое замыкание

- Меняем щупы местами (отрицательный на общий вывод, положительный - на вывод диода). Сопротивление должно составлять несколько сотен Ом - ток в этом направлении проходит. Аналогично проверяем оставшиеся два дополнительных диода.

Проверка дополнительных диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» полное не пропускание электрического тока в обоих направлениях

- Если проверяем контрольной лампой, то пускаем минус (например от АКБ) отрезком провода на задний вывод диода, а плюс через контрольную лампу на общую шину диодов.Лампа загорелась - диод «пробит», нет - исправен. Меняем провода местами - лампа должна гореть.

2. Проверяем «положительные» диоды.

- Отрицательный щуп на вывод диода, положительный на верхнюю пластину диодного моста (туда впаяны «положительные» диоды). Сопротивление должно стремиться к бесконечности - ток не проходит.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» - короткое замыкание

- Меняем щупы местами - сопротивление составляет несколько сотен Ом.Диод исправен.

Проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв» - полное не пропускание тока

Таким же образом проверяем оставшиеся диоды.

3. Проверка «отрицательных» диодов.

- «Положительный» щуп на вывод диода, «отрицательный» на нижнюю пластину диодного моста (туда впаяны «отрицательные» диоды). Сопротивление должно стремиться к бесконечности - ток не проходит.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «пробой» - короткое замыкание

Меняем щупы местами - сопротивление составляет несколько сотен Ом.Диод исправен.

Проверка «отрицательных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на «обрыв»
Примечания и дополнения

- Неисправные диоды можно выпаять и заменить исправными, но проще поменять диодный мост целиком.

- Можно проверить диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 не снимая его с двигателя. Этой процедурой посвящена отдельная статья на нашем сайте: «Проверка исправности диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя».

Еще статьи на сайте по электрике автомобилей ВАЗ 2108, 2109, 21099

- Не работают стоп-сигналы на автомобиле ВАЗ 2108, 2109, 21099

- Контрольная лампа разряда АКБ горит после пуска двигателя

- Аккумуляторные батареи автомобилей ВАЗ

- Установка момента опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

- Технические характеристики генераторов автомобилей ВАЗ

- «Воет» генератор, причины

Диодные мосты генератора.Пн

Диодный мост ( выпрямитель ) генератора - он преобразует переменный ток генератора в постоянный ток бортовой сети автомобиля.

Признаки неисправности:



Исправленные диоды способны проводить ток только в одном направлении.

Когда происходит пробой, образует место утечки тока к обмоткам стартера из бортовой сети.

Современные автомобили оснащены одним из двух типов генератора:

Без охлаждения , которые впрессовываются в выпрямитель;
С пассивным охлаждением , когда через теплоотвод диоды соединяются со специальным радиатором.
использует несколько типов соединений обмоток и площадок моста между собой: с помощью сварки,
пайки, разборные и другие соединения.

Какими могут быть признаки неисправности диодного моста генератора?

Самыми различными и проявляться они будут нестабильностью в работе автомобиля.

Первое, что выдает поломку - очень скорая и учащенная разрядка аккумуляторной батареи.

Подобная неисправность встречается чаще всего, однако о диодном мосте редко кто задумывается.

Батарея может исчерпаться сама и большинством автолюбителей осуществляют ее замену.

Но в скором времени проблема повторится.

Можно перечислить множество других причин, которые могут быть при сгорании диодного моста генератора:

  • Слабая искра на свечах;
  • Тускнеющие фары во время работы двигателя;
  • Самопроизвольное отключение акустического оборудования;
  • Мощность охлаждающих вентиляторов падает;
  • Слабая работа кондиционера.

Если была замечена одна из вышеперечисленных проблем, не нужно бросаться в крайности, стоит обратиться к нам, наши специалисты помогут в решении этой проблемы! В нашем ассортименте вы найдете детали таких марок генераторов, как Bosch Valeo , Lucas, Mitsubishi , Ford , Hitachi , Magneti marelli, Denso и др.
