Назначение топливного насоса: Назначение топливного насоса в системе питания карбюраторного двигателя.

6 Июн 2018 alexxlab Комментировать

Содержание

где находится и как работает, описание и назначение устройства

Двигатель большинства современных автомобилей находится выше уровня бензобака, что исключает поступление топлива «самотеком» и вынуждает перекачивать его принудительно. Более того, для нормальной работы силового агрегата необходимо создать приличное давление в системе. Для этого и установлен на автомобиле топливный насос. За последние несколько десятилетий он не только изменился конструктивно, но и поменял свое местоположение. Поэтому нелишним будет напомнить, где находится бензонасос, его устройство и принцип работы.

Карбюраторный двигатель

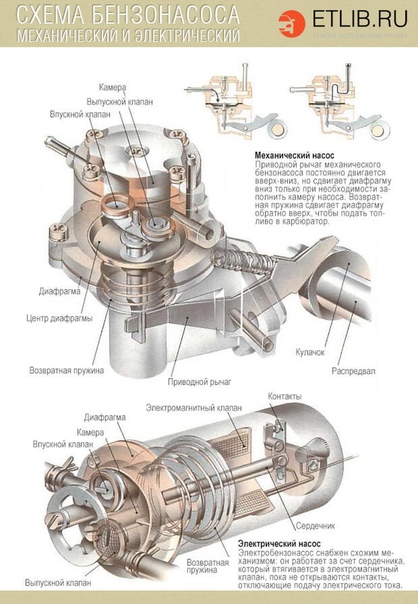

Сначала несколько слов об известном всем механическом бензонасосе. Он качает топливо в автомобилях с карбюратором. Ключевым элементом является мембрана, которая, совершая поступательные движения вверх и вниз, обеспечивает доставку топлива от бака к карбюратору. В конструкции предусмотрена система клапанов, благодаря которым обеспечивается закачка бензина и предотвращается его возврат в топливную магистраль.

Движение механических частей осуществляется непосредственно от самого двигателя, для этого там, где находится бензонасос, в блоке цилиндров предусмотрен его привод. Закачка топлива может осуществляться вручную, с помощью предусмотренного рычага. Насос не требует автономной системы смазки, так как включен в общую с двигателем магистраль.

Основные неисправности

Мембрана насоса не только находится в постоянном движении, но и непрерывно контактирует с бензином. Это вызывает ее деформацию и приводит к потере эластичности. Поэтому основная причина поломки бензонасоса карбюраторного двигателя – износ диафрагмы. Чаще всего мембрана попросту рвется. Впрочем, в большинстве случаев это не приводит к большим затратам и долгому ремонту. Диафрагма стоит копейки, если речь идет об автомобилях ВАЗ, а сам насос легко снимается и ремонтируется даже начинающими автолюбителями.

Еще одной частой причиной неисправности являются клапаны. Если в жаркую погоду перестал качать бензонасос, причина точно в них. Дело в том, что место, где находится бензонасос, на тольяттинских автомобилях выбрано не очень удачно. Он греется и от блока цилиндров, и от радиатора, что приводит к появлению зазора между клапанами насоса и посадочными местами. В результате перекачка топлива прекращается.

В этом случае специалисты не рекомендуют заниматься восстановлением насоса. Несмотря на то что в продаже имеются ремкомплекты, поможет это ненадолго. Поэтому лучше поменять насос целиком.

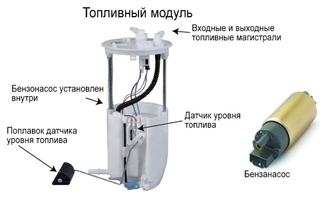

Бензонасос инжекторного двигателя

Принудительный впрыск топлива в цилиндры предполагает наличие высокого давления в топливной системе. Использование для этого дополнительного насоса привело бы к существенному усложнению конструкции автомобиля. Поэтому пришлось полностью изменить существующий, придерживаясь при этом следующих требований:

  1. Давление, создаваемое насосом, должно быть достаточным для работы форсунок.
  2. Необходимость функционирования в соответствии с командами электронного блока управления.
  3. Насос должен обладать большой производительностью.

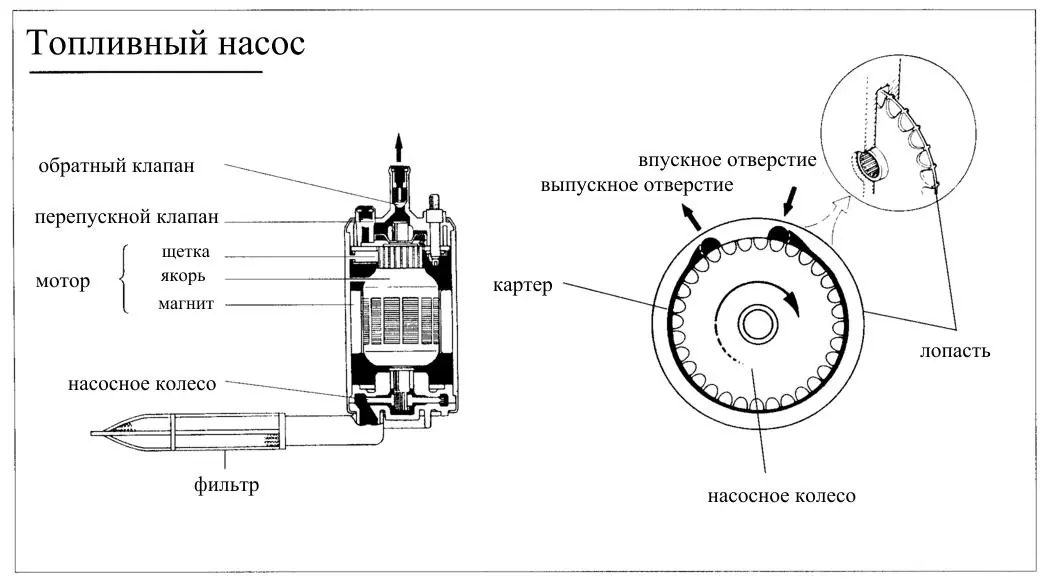

Чтобы соблюсти все требования, пришлось сделать бензонасос электрическим. Это позволило решить часть проблем. Для большей эффективности пришлось поменять и местоположение.

Для чего нужен обратный клапан на бензонасосе и как его самостоятельно заменить

Обратный клапан в бензонасосе автомобиля не допускает критического повышения давления в магистрали топливоподачи. Эта деталь обеспечивает стабильную работу ДВС в режиме холостого хода. Нормально функционирующая арматура предотвращает разрывы магистральных каналов. В схему топливных систем автомобилей с двигателями инжекторного и карбюраторного типа входят обратные клапаны давления топлива (ОКДТ).

Что представляет собой обратный клапан

Обратный клапан в топливной системе должен пропускать топливо только в одну сторону. Это основное назначение ОКДТ. При неработающем бензонасосе устройство автоматически запирает обратный топливопровод, чтобы неиспользованное горючее не перетекало в бак.

При исправно работающей арматуре значение давления в трубах магистрали после остановки ДВС долго не падает. Деталь небольшого размера откалибрована. В составе конструкции несколько элементов:

  • корпус с выходами;
  • клапан шарикового типа с седлом, выполненным из мягкого металла;
  • мембрана;
  • пружина.
Замечание!

Улучшение пусковых характеристик ДВС — главная функция выпускного клапана. Рабочая деталь, установленная в определенном месте топливной магистрали, поддерживает оптимальное значение остаточного давления.

Понять, как работает установленный на рампу клапан, не сложно:

  1. При работающем ТНВД ОКДТ не препятствует движению топлива в прямом направлении.
  2. Когда бензонасос отключается ( при остановке двигателя), в магистрали возникает обратный ток рабочей жидкости.
  3. Обратный ток топлива создает давление, которое запирает клапан.
  4. Топливо остается в магистрали, создавая остаточное давление.

От маленького устройства зависит работа всей топливной системы транспортного средства. Если в магистрали отсутствует остаточное давление, при каждом запуске двигателя его приходится создавать. Водитель вынужден тратить дополнительное время на прокрутку стартера.

Как найти устройство

Есть модели, в которых клапан вмонтирован в корпус топливной рампы. Распространенное место монтажа — участок топливной магистрали, находящийся между инжекторами и баком.

Есть транспортные средства, в которых деталь вмонтирована прямо в корпус бензонасоса. У современных автомобилей, оснащенных системой предпускового подогрева топлива, корпус ОКДТ размещен до предпускового подогревателя. Место установки связано с маркой машины:

Марка (модель)Где установлен ОКДТ

Рено Магнум



В промежутке межу топливными насосами





Tatra

КАМАЗ 740

Грузовики Магнум

До системы подогрева

ВАЗ 2114



Бензонасос



ВАЗ 2110 (16-клапанная модель)

Справка!

В старых автомобилях бензонасос устанавливали на блок цилиндров. Его оснащали герметичным выпускным клапаном, чтобы неиспользованное горючее не перетекало назад в бак.

Почему ОКДТ путают с РДТ

Многие автолюбители считают обратным клапаном регулятор давления топлива (РДТ). На деле это разные по конструкции и назначению детали. Клапаны РДТ бывают двух видов:

  • модулированные атмосферным давлением;
  • вакуум-модулированные.

Справка!

Назначение РДТ — удерживать определенный уровень давления в трубах. Его устанавливают в топливные магистрали двигателей двух видов — дизельном, инжекторном. Клапан регулятора давления всегда работает параллельно с ОКДТ.

В транспортных средствах с «обраткой» участок монтажа клапана, регулирующего давление, расположен на топливной рампе. Он находится между топливной направляющей и возвратным трубопроводом. Если обратная магистраль отсутствует в схеме, деталь устанавливают в корпусе топливного бака. От исправной работы устройства зависит производительность форсунок и стабильная работа двигателя.

Признаки неисправности

О неисправности топливной системы свидетельствуют характерные признаки:

  • после простоя двигатель нестабильно запускается;
  • топлива расходуется больше;
  • идет дым из выхлопной трубы при разгоне;
  • при ТО зафиксировано повышенное содержание CH и CO.

Признаки неисправного обратного клапана в бензонасосе:

  • мотор на минимальных оборотах работает нестабильно;
  • чтобы запустить двигатель, приходится многократного вращать стартер, одновременно нажимая педаль газа;
  • топливные шланги подтекают, подтяжка хомутов не решает проблему;
  • в режиме холостого хода резко меняются обороты.

Способы диагностики неисправности

Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.

Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.

Замечание!

Эталонные значения в разных отделах топливной системы: 3,2 бар — норма для бензонасоса, для топливной рампы — 2–3 атм. Резкое падение давления — признак неисправности.

Бывалые автолюбители проводят замер в следующей последовательности:

  • вечером подключают манометр;
  • машину сначала заводят, потом глушат;
  • утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нор

Топливный насос высокого давления — Википедия. Что такое Топливный насос высокого давления

Топливный насос высокого давления 12-цилиндрового дизельного двигателя, в разрезе.

То́пливный насо́с высо́кого давле́ния (ТНВД) ди́зельного дви́гателя является одним из наиболее сложных узлов системы топливоподачи дизельных двигателей.

Назначение

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент цикла, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском.

В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыления создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыление и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Разновидности

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Работа секции рядного ТНВД

Устройство распределительного ТНВД:

  1. редукционный клапан;
  2. всережимный регулятор;
  3. дренажный штуцер;
  4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
  5. топливоподкачивающий насос;
  6. лючок регулятора опережения впрыска;
  7. корпус ТНВД;
  8. электромагнитный клапан выключения подачи топлива;
  9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

  • М (4—6 цилиндров, давление впрыска до 550 бар)
  • А (2—12 цилиндров, давление впрыска до 950 бар)
  • P3000 (4—12 цилиндров, давление впрыска до 950 бар)
  • P7100 (4—12 цилиндров, давление впрыска до 1200 бар)
  • P8000 (6—12 цилиндров, давление впрыска до 1300 бар)
  • P8500 (4—12 цилиндров, давление впрыска до 1300 бар)
  • R (4—12 цилиндров, давление впрыска до 1150 бар)
  • P10 (6—12 цилиндров, давление впрыска до 1200 бар)
  • ZW (M) (4—12 цилиндров, давление впрыска до 950 бар)
  • P9 (6—12 цилиндров, давление впрыска до 1200 бар)
  • CW (6—10 цилиндров, давление впрыска до 1000 бар)
  • h2000 (5—8 цилиндров, давление впрыска до 1350 бар)

Общее устройство ТНВД

  • Корпус.
  • Крышки.
  • Всережимный регулятор
  • Муфта опережения впрыска.
  • Подкачивающий насос.
  • Кулачковый вал.
  • Толкатели.
  • Плунжеры с поводками или зубчатыми втулками,
  • Гильзы плунжеров.
  • Возвратные пружины плунжеров.
  • Нагнетательные клапаны.
  • Штуцеры.
  • Рейка.

Принцип действия ТНВД

Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке.

В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса.

Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше.

На некоторых ТНВД (например, ТНВД трактора Т-130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД

Муфта опережения впрыска — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

  • Ведущая полумуфта.
  • Ведомая полумуфта.
  • Грузы.
  • Стяжные пружины грузов.
  • Опорные пальцы грузов

Принцип действия муфты следующий. При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

  • Корпус.
  • Крышки.
  • Державка.
  • Грузы.
  • Муфта.
  • Рычаги.
  • Скоба-кулисы.
  • Регулировочные винты.
  • Оттяжные пружины.

Принцип действия регулятора следующий:

  • Запуск двигателя: перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива.
    Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин.
  • Увеличение оборотов: при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут.

Запись в блоге Выбор топливных насосов расширительного бака

Цель этой статьи — пройти через процесс выбора топливного насоса, чтобы понять, что нужно учитывать при выборе топливного насоса. Следует учитывать 4 основных фактора; марка, цена, расход и вид топлива.

Марка
Многие тюнеры имеют очень сильные связи с определенными брендами, личными и / или профессиональными.

Здесь, в Radium, мы редко видим отказы топливных насосов, поэтому мы не настроены ни за, ни против какой-либо конкретной марки.Если вы сильно относитесь к определенному бренду, придерживайтесь его. Но не игнорируйте полностью варианты от других брендов, так как у них может быть предложение, подходящее для вашего приложения, по очень разумной цене.

Цена
Если говорить о цене, то цены на бензонасосы могут варьироваться в зависимости от модели насоса. Для некоторых клиентов цена вызывает беспокойство и требует серьезного рассмотрения. Знайте свой бюджет и работайте в его рамках.

Flow
Выбор первичного насоса (ов)
Вот самая интересная часть, цифры.Мы могли бы бесконечно говорить о мощности и удельном расходе топлива при торможении (BSFC) и о том, как это связано с расходом топливного насоса, но это, как правило, требует многих предположений и приближений. Обычно мы используем более простой подход к размеру системы топливного насоса, мы основываем его на расходе топливной форсунки.

По сути, мы смотрим на максимальный расход ваших форсунок и убеждаемся, что у нас достаточно энергии топливного насоса, чтобы поддерживать расход. Это требует, чтобы вы выбрали правильные форсунки для вашего двигателя. Посетите указанные ниже сайты, чтобы получить помощь в выборе топливных форсунок для вашего автомобиля.Если у вас уже есть форсунки, пропустите этот шаг.

http://www.witchhunter.com/injectorcalc1.php
http://injectordynamics.com/injector-selector/
http://www.rceng.com/technical.aspx?UserID=25303407&SessionID=ySDo433ZAx4gdKkS9Y4m
http : //www.deatschwerks.com/resources/fuel-calculators/fuel-injector-calculator

После того, как скорость потока вашей форсунки будет определена в кубических сантиметрах / мин, используйте калькулятор ниже и введите все переменные. Максимальный рабочий цикл инжектора — это максимальное время, в течение которого инжектор будет открыт (100% будет полностью открытым).Это значение можно просмотреть и зарегистрировать с помощью большинства современных систем управления двигателем. Если вы не уверены, используйте 90%, что обеспечит запас прочности. Количество форсунок довольно понятно, просто используйте количество форсунок, которые эта топливная система будет питать (4, 6, 8 и т. Д.). Базовое давление топлива — это статическое давление топлива, которое вы устанавливаете на холостом ходу, обычно 40-50 фунтов на квадратный дюйм. Если вы используете турбокомпрессор или нагнетатель, введите максимальное ускорение, которое вы планируете запустить, в фунтах на квадратный дюйм. Далее запускаем калькулятор.

Отображаются два результата, оба показывают расход в л / ч и давление.Если вы проложите вакуумную линию к регулятору давления топлива, используйте результаты первой линии (наиболее часто). Если вы не используете вакуумную линию на регуляторе давления топлива (обычную для безвозвратных систем в баке), используйте результаты во второй строке.

Итак, теперь у вас есть целевая скорость потока и давление, следующим шагом будет поиск насосов, которые могут обеспечить этот расход при заданном давлении.

Графики зависимости расхода от давления

обычно публикуются для всех популярных топливных насосов, и если вы не уверены, обратитесь к производителю насоса.Мы собрали некоторые значения расхода в таблице ниже для некоторых из самых популярных насосов, которые совместимы с большинством наших расширительных баков.

Если требуемый расход выше, чем у любого из перечисленных насосов, вам понадобятся два или более топливных насоса. В этом случае сложите расход каждого насоса, чтобы получить общий расход.

Выбор подъемного насоса
Для расширительных баков для топлива требуется так называемый «подъемный» или «заправочный» насос.Это насос, который перемещает топливо из топливного бака OEM (или топливного элемента) в расширительный бак. Этот насос будет работать при очень низком давлении (менее 5 фунтов на квадратный дюйм), поэтому он будет потреблять низкий ток и пропускать больше, чем заявлено, которое обычно составляет 3 бара (43,5 фунтов на квадратный дюйм).

Выбрать подъемный насос довольно просто. Для большинства уличных применений топливный насос OEM будет хорошо работать как подъемный насос. Для более требовательных приложений используется простая формула. Подъемный насос должен иметь номинальный расход не менее 50% от расхода первичного насоса (ов).Например, если насос Walbro F

262 (400 л / ч) выбран в качестве основного насоса в уравнительном баке, вам понадобится подъемный насос с номинальной скоростью потока не менее 200 л / ч (при 3 барах).

Тип топлива
Только два насоса, перечисленные в таблице выше, были специально разработаны для использования с E85, Walbro F

267 и AEM 50-1200. Однако другие перечисленные насосы в большинстве случаев хорошо работают с E85. За дополнительной информацией обращайтесь к производителю насоса.

ПРИМЕР
Давайте рассмотрим пример: Nissan RB26DETT (6 форсунок), использующий гоночный газ, форсунки 1300 куб.см / мин с давлением наддува 22 фунта на квадратный дюйм. Базовое давление топлива составляет 43 фунта на квадратный дюйм. Регулятор давления топлива создает разрежение относительно впускного коллектора. Включение этих значений в калькулятор с максимальным рабочим циклом 90% говорит нам о том, что нам нужен первичный насос, который может подавать 463 л / ч при давлении 65 фунтов на квадратный дюйм.

Первичный насос: Глядя на диаграмму, мы будем использовать значения из столбца 72,5 фунтов на кв. Дюйм. Насос с максимальной производительностью показывает 353 л / ч, что дает понять, что нам понадобится расширительный бак с двумя насосами. Поскольку многие насосы будут соответствовать нашим требованиям при использовании в парах, сейчас самое время принять во внимание другие факторы, такие как стоимость топливных насосов и размер упаковки.

В этом примере мы предположим, что автомобиль чрезвычайно ограничен по пространству и должен использовать самый маленький из имеющихся расширительных бачков. Это подводит нас к семейству стандартных расширительных баков Radium. Чтобы установить два насоса в стандартный расширительный бак, мы ограничились насосами диаметром 39 мм (насосы Bosch и Walbro F9000XXX слишком велики). Глядя на диаграмму, мы видим, что два насоса AEM 50-1000 будут иметь комбинированный расход 520 л / ч при 72,5 фунт / кв. Дюйм, что легко соответствует и превышает наши 463 л / ч при давлении 65 фунт / кв.Deatchwerks DW300 и Aeromotive 340R тоже подойдут, но они дороже.

Выбрать подъемный насос для этого приложения так же просто, как взять половину потока первичного насоса, поэтому 1/2 из двух насосов составляет один насос. Поэтому мы будем использовать третий насос AEM 50-1000 в качестве подъемного насоса. И снова другие насосы могут работать как подъемные, но для единообразия многие предпочитают использовать одну и ту же торговую марку во всей системе.

ДОПОЛНИТЕЛЬНЫЕ СООБРАЖЕНИЯ
Вот еще несколько вещей, которые следует учитывать при проектировании топливной системы:

Каскадирование — При использовании более 1 первичного насоса и в зависимости от возможностей байпаса FPR, каскадирование топливного насоса является обычным. Однако насос (-ы) необходимо активировать вовремя, иначе может произойти скачок давления. Если вы используете программируемую систему управления двигателем, очень легко запрограммировать выход для срабатывания реле для ступенчатого насоса (ов). Есть способы сделать это также с помощью реле давления и т. Д. Вы не хотите, чтобы все первичные насосы работали все время. Это приводит к чрезмерному нагреву топлива и другим негативным эффектам.

Overkill — Сильно перестроенная топливная система имеет недостатки.Например, если вы используете описанный выше процесс для определения размера топливных насосов, но ваши топливные форсунки имеют слишком большой размер (т.е. рабочий цикл форсунок никогда не превышает 40%) для вашего двигателя, то в итоге вы получите запас топлива в три или четыре раза больше, чем ваш двигатель требует. Это приводит к чрезмерному потреблению электроэнергии и большому количеству возвращаемого топлива из регулятора, что может привести к повышению давления в расширительном баке, что не идеально.
Хороший способ проверить — зарегистрировать рабочий цикл форсунки на динамометрическом стенде и использовать максимальное значение в приведенной выше формуле.

Размер топливной линии — Испытания и годы проектирования и строительства топливных систем показали, что линия -6AN достаточно велика, чтобы обрабатывать поток от любого из насосов, перечисленных и / или обсуждаемых на этой странице. При использовании двух насосов соедините их вместе в линию -8AN, используя один из них. Линия возврата от регулятора должна быть -6AN для большинства применений и -8AN для сборок с тремя насосами. Это общие практические правила, и всегда есть исключения ….

Напряжение — Напряжение имеет огромное влияние на подачу насоса.Убедитесь, что ваши насосы получают минимум 13 вольт.

Не стесняйтесь обращаться к нам по [email protected] по любым вопросам.

Проверка давления и объема топливного насоса

Первые две статьи этой серии были посвящены электрическим аспектам диагностики электрических топливных насосов и электрических цепей (февраль 2003 г. ) и проверке пробников усилителя осциллографа (март 2003 г.). Топливный насос преобразует энергию электрической системы автомобиля в давление и объем, испытание которых рассматривается в этой последней части.

Очевидно, что полностью мертвый насос помешает запуску двигателя. Но как насос, который умирает, повлияет на производительность? Любой двигатель с впрыском топлива, который трудно запускается, работает сбои на холостом ходу, колеблется, не хватает мощности под нагрузкой или работает на обедненной смеси, вероятно, не получает достаточно топлива, и виноват слабый насос.

Установить манометр давления топлива. В некоторых системах предусмотрен удобный отвод давления; может потребоваться вмешаться в линию питания других. Запустите двигатель, чтобы определить, соответствует ли регулируемое и нерегулируемое давление топлива техническим характеристикам.Снимите вакуумный шланг, ведущий к регулятору давления. Это нерегулируемое давление топлива показывает, какое давление будет обеспечивать насос, когда двигатель находится в условиях полной нагрузки и низкого вакуума в коллекторе.

Установите на место вакуумный шланг регулятора давления. Давление топлива должно вернуться к спецификации производителя на холостом ходу. Регулятор регулирует давление топлива в зависимости от изменений вакуума во впускном коллекторе и нагрузки двигателя. Если регулируемое давление топлива слишком высокое, вероятные причины — повреждение регулятора давления или засорение возвратной линии.Низкое давление может быть вызвано засорением топливного фильтра или носка фильтра в баке, неисправным регулятором давления, ограничением подачи топлива или слабым насосом. Перед установкой нового топливного насоса устраните все другие возможные причины низкого давления.

Проверка давления топлива на мертвую точку похожа на стресс-тест, который кардиолог однажды может попросить вас пройти. Он определяет резервную мощность топливного насоса, на короткое время прося его создать максимальное давление. Чтобы выполнить испытание давления топлива в мертвой точке, пережмите обратную топливную магистраль, наблюдая за повышением давления топлива. Этот тест должен быть кратким.

Здоровый насос может подскочить с 60 до 90 фунтов на квадратный дюйм. Но если рост давления минимален, то либо топливный насос слаб, либо что-то мешает ему выдать все.

Чтобы предотвратить просачивание топлива и способствовать запуску горячего и холодного двигателя, системы впрыска топлива должны поддерживать остаточное или «остаточное» давление при выключенном двигателе. Все системы со временем теряют остаточное давление. Это просто вопрос, как быстро и сколько, прежде чем это станет проблемой.

Поскольку вся сторона подачи топливной системы обычно находится под давлением, потеря остаточного давления может быть вызвана негерметичностью форсунки, регулятора давления или обратного клапана топливного насоса.Определение того, что включает в себя изоляцию различных частей топливной системы, избавляет вас от необходимости визуального осмотра каждого компонента.

Разрыв диафрагмы регулятора направляет топливо в вакуумный шланг и во впускной коллектор. Чтобы изолировать регулятор, создайте давление в топливной системе, затем пережмите возвратный топливопровод плоскогубцами или зажимами, предназначенными для этой цели. Если остаточное давление продолжает падать, причина в другом. Повторите тот же тест, чтобы изолировать рампу форсунки.

Внутренний обратный клапан топливного насоса может допускать утечку остаточного давления в топливный бак. Для проверки изолируйте насос рядом с рамой топливной форсунки, затем создайте давление в системе. Во время этой проверки давление топлива не должно достигать форсунок или регулятора давления. Если давление в топливной магистрали быстро падает до нуля, остаточное давление топлива проходит через обратный клапан топливного насоса или через штуцер топливопровода.

Последний тест, который часто упускают из виду, — это объем насоса.Самая простая проверка объема включает в себя открытие линии подачи топлива на рампе форсунки, а затем измерение объема топлива во время проверки топливного насоса с включенным питанием по времени. Это включает в себя перекачку бензина в открытую емкость с большой скоростью, что создает очевидную угрозу безопасности. Кроме того, этот тест не показывает, что будет делать насос под нагрузкой. Доступно специальное оборудование для безопасной и удобной проверки давления и объема топлива.

И последнее слово о громкости: в некоторых системах используется более одного топливного насоса.В ранних системах впрыска топлива Bosch один насос отвечает за объем, а другой — за давление. Насос высокого давления низкого давления расположен в баке, а насос высокого давления прикреплен к раме автомобиля. Система может работать с изношенным или неработающим насосом в баке, хотя и не очень хорошо. Это также создает нагрузку на внешний нагнетательный насос, поэтому всегда проверяйте оба перед заменой.

Скачать PDF

Как завести автомобиль с неисправным топливным насосом?

.bs-pinning-wrapper> .bs-pinning-block, body.page-layout-1-col . boxed.site-header.header-style-6 .content-wrap> .bs-pinning-wrapper> .bs-pinning -block, body.page-layout-1-col .boxed.site-header.header-style-8 .content-wrap> .bs-pinning-wrapper> .bs-pinning-block, body.page-layout-1 -col.boxed .main-wrap, .page-layout-2-col-right .container, .page-layout-2-col-right .content-wrap, body.page-layout-2-col-right.boxed .main-wrap, .page-layout-2-col-left .container, .page-layout-2-col-left .content-wrap, body.page-layout-2-col-left.в коробке .main-wrap, .page-layout-1-col .bs-vc-content> .vc_row, .page-layout-1-col .bs-vc-content> .vc_vc_row, .page-layout-1-col .bs-vc-content .vc_row [data-vc-full-width = true]>. bs-vc-wrapper, .footer-instagram.boxed, .site-footer.boxed, .page-layout-1-col. bs-vc-content> .vc_row.vc_row-has-fill .upb-background-text.vc_row {max-width: 1180px} @media (min-width: 768px) {. layout-2-col .content-column { width: 67%}} @ media (min-width: 768px) {. layout-2-col .sidebar-column {width: 33%}} @ media (min-width: 768px) {. layout-2-col. layout-2-col-2.content-column {left: 33%}} @ media (min-width: 768px) {. rtl .layout-2-col.layout-2-col-2 .content-column {left: inherit; right: 33%} } @media (min-width: 768px) {. layout-2-col.layout-2-col-2 .sidebar-column {right: 67%}} @ media (min-width: 768px) {. rtl .layout -2-col.layout-2-col-2 .sidebar-column {right: inherit; left: 67%}} @ media (max-width: 1270px) {. Page-layout-1-col .bs-sks. bs-sksitem, .page-layout-2-col-right .bs-sks .bs-sksitem, .page-layout-2-col-left .bs-sks .bs-sksitem {display: none! important}}. макет страницы-3-col-0.контейнер, .page-layout-3-col-0 .content-wrap, body.page-layout-3-col-0.boxed .main-wrap, .page-layout-3-col-1 .container, .page -layout-3-col-1 .content-wrap, body.page-layout-3-col-1.boxed .main-wrap, .page-layout-3-col-2 .container, .page-layout-3 -col-2 .content-wrap, body.page-layout-3-col-2.boxed .main-wrap, .page-layout-3-col-3 .container, .page-layout-3-col-3 .content-wrap, body.page-layout-3-col-3.boxed .main-wrap, .page-layout-3-col-4 . container, .page-layout-3-col-4 .content-wrap , body.page-layout-3-col-4.в коробке .main-wrap, .page-layout-3-col-5 .container, .page-layout-3-col-5 .content-wrap, body.page-layout-3-col-5.boxed .main- wrap, .page-layout-3-col-6 .container, .page-layout-3-col-6 .content-wrap, body.page-layout-3-col-6.boxed .main-wrap, body. boxed.page-layout-3-col .site-header.header-style-5 .content-wrap> .bs-pinning-wrapper> .bs-pinning-block, body.boxed.page-layout-3-col. site-header.header-style-6 .content-wrap> .bs-pinning-wrapper> .bs-pinning-block, body.boxed.page-layout-3-col .site-header.header-style-8.content-wrap> .bs-pinning-wrapper> .bs-pinning-block, .layout-3-col-0 .bs-vc-content> .vc_row, .layout-3-col-0 .bs-vc-content > .vc_vc_row, .layout-3-col-0 .bs-vc-content .vc_row [data-vc-full-width = true]>. bs-vc-wrapper, .layout-3-col-0 .bs- vc-content> .vc_row.vc_row-has-fill .upb-background-text.vc_row {max-width: 1300px} @media (min-width: 1000px) {. layout-3-col .content-column {width: 58%}} @ media (min-width: 1000px) {. Layout-3-col .sidebar-column-primary {width: 25%}} @ media (min-width: 1000px) {. Layout-3-col. sidebar-column-secondary {width: 17%}} @ media (max-width: 1000px) и (min-width: 768px) {.layout-3-col .content-column {width: 67%}} @ media (max-width: 1000px) и (min-width: 768px) {. layout-3-col .sidebar-column-primary {width: 33 %}} @ media (max-width: 768px) и (min-width: 500px) {. layout-3-col .sidebar-column-primary {width: 54%}} @ media (max-width: 1390px) { .page-layout-3-col-0 .bs-sks .bs-sksitem, .page-layout-3-col-1 .bs-sks .bs-sksitem, .page-layout-3-col-2 .bs -sks .bs-sksitem, .page-layout-3-col-3 .bs-sks .bs-sksitem, .page-layout-3-col-4 .bs-sks .bs-sksitem, .page-layout- 3-col-5 .bs-sks .bs-sksitem, .page-layout-3-col-6.bs-sks .bs-sksitem {display: none! important}} @ media (min-width: 1000px) {. layout-3-col-2 .sidebar-column-primary {left: 17%}} @ media (min -width: 1000px) {. rtl .layout-3-col-2 .sidebar-column-primary {left: inherit; right: 17%}} @ media (min-width: 1000px) {. layout-3-col- 2 .sidebar-column-secondary {right: 25%}} @ media (min-width: 1000px) {. Rtl .layout-3-col-2 .sidebar-column-secondary {right: inherit; left: 25%} } @media (min-width: 1000px) {. layout-3-col-3 .content-column {left: 25%}} @ media (min-width: 1000px) {. rtl .layout-3-col-3 .content-column {left: inherit; right: 25%}} @ media (min-width: 1000px) {. layout-3-col-3 .sidebar-column-primary {right: 58%}} @ media (min- width: 1000px) {. rtl .layout-3-col-3 .sidebar-column-primary {right: inherit; left: 58%}} @ media (min-width: 1000px) {. layout-3-col-4 .content-column {left: 17%}} @ media (min-width: 1000px) {. rtl .layout-3-col-4 .content-column {left: inherit; right: 17%}} @ media (min -width: 1000px) {. layout-3-col-4 .sidebar-column-primary {left: 17%}} @ media (min-width: 1000px) {. rtl .layout-3-col-4 .sidebar- первичный столбец {слева: наследование; справа: 17%}} @ media (min-width: 1000px) {.layout-3-col-4 .sidebar-column-secondary {right: 83%}} @ media (min-width: 1000px) {. rtl .layout-3-col-4 .sidebar-column-secondary {right: наследовать ; left: 83%}} @ media (min-width: 1000px) {. layout-3-col-5 .content-column {left: 42%}} @ media (min-width: 1000px) {. rtl .layout -3-col-5 .content-column {left: inherit; right: 42%}} @ media (min-width: 1000px) {. Layout-3-col-5 .sidebar-column-primary {right: 58% }} @ media (min-width: 1000px) {. rtl .layout-3-col-5 .sidebar-column-primary {right: inherit; left: 58%}} @ media (min-width: 1000px) {. макет-3-col-5.sidebar-column-secondary {right: 58%}} @ media (min-width: 1000px) {. rtl .layout-3-col-5 .sidebar-column-secondary {right: inherit; left: 58%}} @ media (min-width: 1000px) {. layout-3-col-6 .content-column {left: 42%}} @ media (min-width: 1000px) {. rtl .layout-3-col-6 .content -column {left: inherit; right: 42%}} @ media (min-width: 1000px) {. layout-3-col-6 .sidebar-column-primary {right: 41%}} @ media (min-width : 1000px) {. Rtl .layout-3-col-6 .sidebar-column-primary {right: inherit; left: 41%}} @ media (min-width: 1000px) {. Layout-3-col-6. sidebar-column-secondary {right: 83%}} @ media (min-width: 1000 пикселей) {.rtl .layout-3-col-6 .sidebar-column-secondary {right: inherit; left: 83%}} @ media (max-width: 1000px) и (min-width: 768px) {. layout-3-col -3 .content-column, .layout-3-col-5 .content-column, .layout-3-col-6 .content-column {left: 33%}} @ media (max-width: 1000px) и ( min-width: 768px) {. rtl .layout-3-col-3 .content-column, .rtl .layout-3-col-5 .content-column, .rtl .layout-3-col-6 .content- столбец {left: inherit; right: 33%}} @ media (max-width: 1000px) и (min-width: 768px) {. layout-3-col-3 .sidebar-column-primary, .layout-3- col-5.sidebar-column-primary, .layout-3-col-6 .sidebar-column-primary {right: 67%}} @ media (max-width: 1000px) и (min-width: 768px) {. rtl .layout- 3-col-3 .sidebar-column-primary, .rtl .layout-3-col-5 .sidebar-column-primary, .rtl .layout-3-col-6 .sidebar-column-primary {right: наследовать; left: 67%}}. col-xs-1, .col-sm-1, .col-md-1, .col-lg-1, .col-xs-2, .col-sm-2, . col -md-2, .col-lg-2, .col-xs-3, .col-sm-3, .col-md-3, .col-lg-3, .col-xs-4, .col- см-4, .col-md-4, .col-lg-4, .col-xs-5, .col-sm-5, .col-md-5, .col-lg-5, .col-xs -6, .col-sm-6, .col-md-6 ,.col-lg-6, .col-xs-7, .col-sm-7, .col-md-7, .col-lg-7, .col-xs-8, .col-sm-8, .col -md-8, .col-lg-8, .col-xs-9, .col-sm-9, .col-md-9, .col-lg-9, .col-xs-10, .col- см-10, .col-md-10, .col-lg-10, .col-xs-11, .col-sm-11, .col-md-11, .col-lg-11, .col-xs -12, .col-sm-12, .col-md-12, .col-lg-12, .vc_row .vc_column_container> .vc_column-inner, .container, .vc_column_container.vc_column_container {padding-left: 24px; padding- right: 24px} .vc_row.wpb_row, .row, .bs-vc-content .vc_row.vc_row-no-padding [data-vc-stretch-content = «true»] {margin-left: -24px; margin-right : -24px}.vc_row.vc_inner {margin-left: -24px! important; margin-right: -24px! important} .widget, .entry-content .better-studio-shortcode, .better-studio-shortcode, .bs-shortcode, .bs -listing, .bsac, .content-column> div: last-child, .slider-style-18-container, . slider-style-16-container, .slider-style-8-container, .slider-style-2 -container, .slider-style-4-container, .bsp-wrapper, .single-container, .content-column> div: last-child, .vc_row .vc_column-inner .wpb_content_element, .wc-account-content-wrap , .order-customer-detail, .order-detail-wrap {margin-bottom: 48px}.заголовок-архива {margin-bottom: 32px} .layout-1-col, .layout-2-col, .layout-3-col {margin-top: 35px} .layout-1-col.layout-bc-before, .layout-2-col.layout-bc-before, .layout-3-col.layout-bc-before {margin-top: 24px} .bs-vc-content> .vc_row.vc_row-fluid.vc_row-has- fill: first-child, .bs -isting.bs -isting-products .bs-slider-controls, .bs -isting.bs -isting-products .bs-pagination {margin-top: -35px! important} .vc_col- has-fill> .bs-vc-wrapper, .vc_row-has-fill + .vc_row-full-width + .vc_row> .bs-vc-wrapper> .wrapper-sticky> .bs-vc-column>.bs-vc-wrapper, .vc_row-has-fill + .vc_row-full-width + .vc_row> .bs-vc-wrapper> .bs-vc-column> .bs-vc-wrapper, .vc_row-has-fill + .vc_row > . bs-vc-wrapper> .bs-vc-column> .bs-vc-wrapper, .vc_row-has-fill + .vc_row> .bs-vc-wrapper> .wrapper-sticky> .bs-vc-column> .bs-vc-wrapper, .vc_row-has-fill + .vc_row> .wpb_column> .bs-vc-wrapper, .vc_row-has-fill> .bs-vc-wrapper> .vc_column_container> .bs-vc-wrapper, .vc_row-has-fill> .wpb_column> .bs-vc-wrapper {padding-top: 40px! important} .vc_row-has-fill .wpb_wrapper> .bsp-wrapper: last-child ,.vc_col-has-fill .wpb_wrapper> .bsp-wrapper: last-child, .vc_row-has-fill .wpb_wrapper> .bs -isting: last-child, .vc_col-has-fill .wpb_wrapper> .bs -isting: last -child, .main-section, # bbpress-forum # bbp-search-form, .vc_row-has-fill .wpb_wrapper> .bsac: last-child, .vc_col-has-fill .wpb_wrapper> .bsac: last-child , .vc_row-has-fill .wpb_wrapper> .bs-shortcode: last-child, .vc_col-has-fill .wpb_wrapper> .bs-shortcode: last-child, .vc_row-has-fill .wpb_wrapper> .better-studio -shortcode: last-child, .vc_col-has-fill .wpb_wrapper>.better-studio-shortcode: last-child {margin-bottom: 40px} .bs-листинг-modern-grid -isting-3. bs -isting {margin-bottom: 24px! important} .vc_row-has-fill .wpb_wrapper> .bs -isting-modern-grid -isting-3.bs -isting: last-child {margin-bottom: 20px! important} .single-container> .post-author, .post-related, .post-related + .comments -template, .post-related + .single-container, .post-related + .ajax-post-content, .comments-template, .comment-response.comments-template, .bsac.adloc-post-before-author, .woocommerce -страница div.product.woocommerce-tabs, .woocommerce-page div.product .related.products, .woocommerce .cart-collaterals .cart_totals, .woocommerce .cart-collaterals .cross-sells, .woocommerce-checkout-review-order-wrap, .woocommerce +. woocommerce, .woocommerce + .bs-shortcode, .up-sells.products, .single-container> .bs-newsletter-pack, body.single .content-column> .bs-newsletter-pack {margin-top: 48px}. better-gcs-wrapper {margin-top: -48px} .slider-style-21-container, .slider-style-20-container, .slider-style-19-container, .slider-style-17-container ,.slider-style-15-container, . slider-style-13-container, .slider-style-11-container, .slider-style-9-container, .slider-style-7-container, .slider-style-4 -container.slider-container-1col, .slider-style-3-container, .slider-style-5-container, .slider-style-2-container.slider-container-1col, .slider-style-1-container , .slider-container + .bs-sks {padding-top: 40px; padding-bottom: 48px; margin-bottom: -40px} .slider-style-21-container.slider-bc-before, .slider-style-20 -container.slider-bc-before, .slider-style-19-container.slider-bc-before, .slider-style-17-container.slider-bc-before, .slider-style-15-container.slider-bc-before, .slider-style-13-container.slider-bc-before , .slider-style-11-container.slider-bc-before, .slider-style-9-container.slider-bc-before, .slider-style-7-container.slider-bc-before, .slider-style -3-container.slider-bc-before, .slider-style-5-container.slider-bc-before, .slider-style-1-container.slider-bc-before, .slider-container.slider-bc- перед + .bs-sks {padding-top: 24px; padding-bottom: 24px; margin-bottom: 24px}. section-heading {margin-bottom: 28px} @media only screen и (max-width: 678px) {. footer-widgets> .content-wrap> .container> .row> * {margin-bottom: 40px}}. main -bg-color, .btn, html input [type = «button»], input [type = «reset»], input [type = «submit»], input [type = «button»] ,. btn: focus, .btn: hover, button: focus, button: hover, html input [type = «button»]: focus, html input [type = «button»]: hover, input [type = «reset»]: фокус, input [ type = «reset»]: hover, input [type = «submit»]: focus, input [type = «submit»]: hover, input [type = «button»]: focus, input [type = «button»] : hover ,.main-menu.menu .sub-menu li.current-menu-item: hover> a: hover, .main-menu.menu .better-custom-badge, .off-canvas-menu .menu .better-custom-badge , ul.sub-menu.bs-pretty-tabs-elements .mega-menu.mega-type-link .mega-links> li: hover> a, .widget.widget_nav_menu .menu .better-custom-badge, .widget .widget_nav_menu ul.menu li> a: hover, .widget.widget_nav_menu ul.menu li.current-menu-item> a, .rh-header . menu-container .resp-menu .better-custom-badge, .bs- популярные категории .bs-Popular-term-item: hover .term-count, .widget.widget_tag_cloud .tagcloud a: hover, span.dropcap.dropcap-square, span.dropcap.dropcap-circle, .better-control-nav li a.better-active, .better-control-nav li: hover a, .main- menu.menu> li: hover> a: before, .main-menu.menu> li.current-menu-parent> a: before, .main-menu.menu> li.current-menu-item> a: before, .main-slider .better-control-nav li a.better-active, .main-slider .better-control-nav li: hover a, .site-footer.color-scheme-dark .footer-widgets .widget.widget_tag_cloud .tagcloud a: hover, .site-footer.color-scheme-dark.footer-widgets .widget.widget_nav_menu ul.menu li a: hover, .entry-terms. через a: hover, .entry-terms.source a: hover, .entry-terms.post-tags a: hover, .comment- response # cancel-comment-reply-link, .better-newsticker .heading, .better-newsticker .control-nav span: hover, .listing-item-text-1: hover .term-badges.floated .term-badge a , .term-badges. floated a, .archive-title .term-badges span.term-badge a: hover, .post-tp-1-header .term-badges a: hover, .archive-title .term-badges a: hover, .listing-item-tb-2: hover .term-badges.плавающий .term-badge a, .btn-bs-pagination: hover, .btn-bs-pagination.hover, .btn-bs-pagination.bs-pagination-in-loading, .bs-slider-dots .bs-slider -active> .bts-bs-dots-btn, .listing-item-classic: hover a.read-more, .bs-loading> div, .pagination.bs-links-pagination a: hover, .footer-widgets. bs-Popular-Categories .bs-popular-term-item: hover .term-count, .footer-widgets .widget .better-control-nav li a: hover, .footer-widgets .widget .better-control-nav li a.better-active, .bs-slider-2-item .content-container a.read-more: hover ,.bs-slider-3-item .content-container a.read-more: hover, .main-menu.menu .sub-menu li.current-menu-item: hover> a, .main-menu.menu .sub- menu> li: hover> a, .bs-slider-2-item .term-badges.floated .term-badge a, .bs-slider-3-item .term-badges.floated .term-badge a, .listing -item-blog: наведите указатель мыши на. read-more, .back-top, .site-header .shop-cart-container .cart-handler .cart-count, .site-header .shop-cart-container .cart-box : после,. single-attachment-content .return-to: hover .fa, .topbar .topbar-date, .ajax-search-results: after ,.лучше-галерея .gallery-title .prev: hover, .better-gallery .gallery-title .next: hover, .comments-template-multiple .nav-tabs .active a: after, .comments-template-multiple .active. количество комментариев, .off-canvas-inner: after, .more-stories: before {background-color: # 0080ce! important} button {background-color: # 0080ce} .main-color, .screen-reader-text: hover, .screen-reader-text: active, .screen-reader-text: focus, .widget.widget_nav_menu .menu .better-custom-badge, .widget.widget_recent_comments a: hover, .bs-Popular-Categories.bs-popular-term-item, .main-menu.menu .sub-menu li.current-menu-item> a, .bs-about .about-link a, .comment-list .comment-footer .comment-reply -link: hover, .comment-list li.bypostauthor> article> .comment-meta .comment-author a, . comment-list li.bypostauthor> article> .comment-meta .comment-author, .comment-list .comment -footer .comment-edit-link: hover, .comment-response # cancel-comment-reply-link, span.dropcap.dropcap-square-outline, span.dropcap.dropcap-circle-outline, ul.bs-shortcode- list li: before, a: hover, .post-meta, a: hover ,.заголовок сайта .top-menu.menu> li: hover> a, .site-header .top-menu.menu .sub-menu> li: hover> a, .mega-menu.mega-type-link-list. мега-ссылки> li> a: hover, .mega-menu.mega-type-link-list .mega-links> li: hover> a, .listing-item .post-footer .post-share: hover .share- обработчик, .listing-item-classic .title a: hover, .single-post-content> .post-author .pre-head a: hover, .single-post-content a, .single-page-simple-content a , .site-header .search-container.open .search-handler, .site-header .search-container: hover .search-handler ,.site-header .shop-cart-container.open .cart-handler, .site-header .shop-cart-container: hover .cart-handler, .site-footer .copy-2 a: hover, .site-footer. copy-1 a: hover, ul.menu.footer-menu li> a: hover, .rh-header .menu-container .resp-menu li: hover> a, .listing-item-thumbnail: hover .title a, .listing-item-grid: hover .title a, .listing-item-blog: hover .title a, .listing-item-classic: hover .title a, .post-meta a: hover, .pagination.bs-numbered -pagination> span, .pagination.bs-numbered-pagination .wp-pagenavi a: hover ,.pagination.bs-numbered-pagination .page-numbers: hover, .pagination.bs-numbered-pagination .wp-pagenavi .current, .pagination.bs-numbered-pagination .current, .listing-item-text-1: hover .title a, .listing-item-text-2: hover .title a, .listing-item-text-3: hover .title a, .listing-item-text-4: hover .title a, .bs-popular -categories .bs-popular-term-item: hover, .main-menu.menu> li: hover> a, .listing-mg-5-item: hover .title, .listing-item-tall: hover> .title , .bs-text a, .bf-breadcrumb .bf-breadcrumb-item a: диапазон наведения ,.off-canvas-menu li.current-menu-item> a, .entry-content.off_canvas_footer-info a, .comment-list . comment-content em.needs-Approve, .better-newsticker ul.news-list li a : hover {color: # 0080ce} .footer-widgets .widget a: hover, .bs -isting-modern-grid -isting-5 .listing-mg-5-item: hover .title a: hover, .bs -isting -modern-grid -isting-5 .listing-mg-5-item: hover .title a, .tabbed-grid-posts .tabs-section .active a {color: # 0080ce! important} textarea: focus, input [type = «url»]: фокус, ввод [type = «search»]: фокус, ввод [type = «пароль»]: фокус, ввод [type = «email»]: фокус, ввод [type = «number»]: focus, input [type = «week»]: focus, input [type = «month»]: focus, input [type = «time»]: focus, input [type = «datetime-local»]: focus, input [ type = «date»]: фокус, ввод [type = «color»]: фокус, ввод [type = «text»]: фокус ,.widget.widget_nav_menu .menu .better-custom-badge: after, .better-gallery .fotorama__thumb-border, span.dropcap.dropcap-square-outline, span.dropcap.dropcap-circle-outline, .comment-response textarea: focus , .archive-title .term-badges a: hover, .listing-item-text-2: hover . item-inner, .btn-bs-pagination: hover, .btn-bs-pagination.hover, .btn-bs -pagination.bs-pagination-in-loading, .bs-slider-2-item .content-container a.read-more, .bs-slider-3-item .content-container a.read-more, .pagination. bs-links-pagination a: hover, body.active-top-line {border-color: # 0080ce} .main-menu.menu .better-custom-badge: after, .off-canvas-menu .menu .better-custom-badge: after {border-top-color : # 0080ce} .better-newsticker .heading: after {border-left-color: # 0080ce} :: selection {background: # 0080ce} :: — moz-selection {background: # 0080ce} .term-badges.text- значки .term-badge a {color: # 0080ce! important; background-color: transparent! important} .active-top-line .header-style-1.full-width .bs-pinning-block.pinned.main-menu -wrapper, .active-top-line .header-style-1.в коробке .bs-pinning-block.pinned .main-menu-container, .active-top-line .header-style-2.full-width .bs-pinning-block.pinned.main-menu-wrapper, .active- top-line .header-style-2.boxed .bs-pinning-block. pinned .main-menu-container, .active-top-line .header-style-3.full-width .bs-pinning-block.pinned .main-menu-wrapper, .active-top-line .header-style-3.boxed .bs-pinning-block.pinned .main-menu-container, .active-top-line .header-style-4.full. -width .bs-pinning-block.pinned.main-menu-wrapper, .active-top-line.header-style-4.boxed .bs-pinning-block.pinned .main-menu-container, .active-top-line .header-style-5.full-width .bspw-header-style-5 .bs-pinning -block.pinned, .active-top-line .header-style-5.boxed .bspw-header-style-5 .bs-pinning-block.pinned .header-inner, .active-top-line .header-style -6.full-width .bspw-header-style-6 .bs-pinning-block.pinned, .active-top-line .header-style-6.boxed .bspw-header-style-6 .bs-pinning- block.pinned .header-inner, .active-top-line .header-style-7.full-width .bs-pinning-block.pinned.main-menu-wrapper, .active-top-line .header-style-7.boxed .bs-pinning-block.pinned .main-menu-container, .active-top-line .header-style-8. полная ширина .bspw-header-style-8 . bs-pinning-block.pinned, .active-top-line .header-style-8.boxed .bspw-header-style-8 .bs-pinning-block.pinned .header-inner {border-top: 3px solid # 0080ce} .better-gcs-wrapper .gsc-result .gs-title * ,. better-gcs-wrapper .gsc-result .gs-title: hover * ,. better -gcs-wrapper .gsc-results .gsc-cursor-box .gsc-cursor-current-page, .better-gcs-wrapper.gsc-results .gsc-cursor-box .gsc-cursor-page: hover {color: # 0080ce! important} .better-gcs-wrapper input.gsc-search-button-v2 {background-color: # 0080ce! important} .betterstudio-review .verdict .overall, .rating-bar span {background-color: # 0080ce} .rating-stars span: before, .betterstudio-review .verdict .page-heading {color: # 0080ce} body, body. в коробке {background-color: # f7f7f7} @media (max-width: 767px) {. main-wrap {background-color: # f7f7f7}}. site-header .top-menu.menu> li> a, .topbar. topbar-sign-in {color: # 707070}. заголовок-сайта..topbar полной ширины, .site-header.boxed .topbar .topbar-inner {background-color: #ffffff} . site-header.full-width .topbar, .site-header.boxed .topbar .topbar-inner { border-color: # e6e6e6} .topbar .better-social-counter.style-button .social-item .item-icon {color: # 444444} .topbar .better-social-counter.style-button .social-item: hover .item-icon {color: # 0080ce} .site-header.boxed .main-menu-wrapper .main-menu-container, .site-header.full-width .main-menu-wrapper {border-top-color : #dedede} .site-header.header-style-1.упакованный .main-menu-wrapper .main-menu-container, .site-header.header-style-1.full-width .main-menu-wrapper, .site-header.header-style-1 .better-pinning- block.pinned.main-menu-wrapper .main-menu-container {border-bottom-color: #dedede! important} .site-header.header-style-2.boxed .main-menu-wrapper .main-menu- контейнер, .site-header.header-style-2.full-width .main-menu-wrapper, .site-header.header-style-2 .better-pinning-block.pinned.main-menu-wrapper .main- контейнер-меню {граница-нижний-цвет: #dedede! важно}.site-header.header-style-3.boxed .main-menu-container, . site-header.full-width.header-style-3 .main-menu-wrapper {border-bottom-color: #dedede! important} .site-header.header-style-4.boxed .main-menu-container, .site-header.full-width.header-style-4 .main-menu-wrapper {border-bottom-color: #dedede! important } .site-header.header-style-5.boxed .header-inner, .site-header.header-style-5.full-width, .site-header.header-style-5.full-width> .bs -pinning-wrapper> .content-wrap.pinned {border-bottom-color: #dedede}. заголовок сайта.header-style-6.boxed .header-inner, .site-header.header-style-6.full-width, .site-header.header-style-6.full-width> .bs-pinning-wrapper>. content-wrap.pinned {border-bottom-color: #dedede} .site-header.header-style-7.boxed .main-menu-container, .site-header.full-width.header-style-7 .main -menu-wrapper {border-bottom-color: #dedede! important} .site-header.header-style-8.boxed .header-inner, .site-header.header-style-8.full-width, .site -header.header-style-8.full-width> .bs-pinning-wrapper> .content-wrap.pinned {border-bottom-color: #dedede}. заголовок сайта .shop-cart-container .cart-handler, .site-header .search-container .search-handler, .site-header .main-menu> li> a, .site-header .search-container .search -box .search-form .search-field {color: # 444444} .site-header .off-canvas-menu-icon .off-canvas-menu-icon-el, .site-header .off-canvas-menu- значок .off-canvas-menu-icon-el: after, .site-header .off-canvas-menu-icon .off-canvas-menu-icon-el: before {background-color: # 444444} .site-header .search-container .search-box .search-form .search-field :: — webkit-input-placeholder {color: # 444444}.заголовок сайта .search-container .search-box .search-form .search-field :: — moz-placeholder {color: # 444444} .site-header .search-container .search-box .search-form .search- field: -ms-input-placeholder {color: # 444444} .site-header .search-container .search-box .search-form .search-field: -moz-placeholder {color: # 444444} .site-header. заголовок-стиль-1, .site-header.header-style-2, .site-header.header-style-3, .site-header. header-style-4, .site-header.header-style-5. полная ширина, .site-header.header-style-5.boxed> .content-wrap>.контейнер, .site-header.header-style-5 .bs-pinning-wrapper.bspw-header-style-5> .bs-pinning-block, .site-header.header-style-6.full-width ,. site-header.header-style-6.boxed> .content-wrap> .container, .site-header.header-style-6 .bs-pinning-wrapper.bspw-header-style-6> .bs-pinning- блок, .site-header.header-style-7, .site-header.header-style-8.full-width, .site-header.header-style-8.boxed> .content-wrap> .container ,. site-header.header-style-8 .bs-pinning-wrapper.bspw-header-style-8> .bs-pinning-block {background-color: #ffffff} ul.menu.footer-menu li> a, .site-footer .copy-2 a, .site-footer .copy-2, .site-footer .copy-1 a, .site-footer .copy-1 {color: # 282e28} .site-footer .copy-footer {background-color: #ffffff} .site-footer .footer-social-icons {background-color: #ffffff} .site-footer {background-color: #ffffff} .section -heading.sh-t2: после {background-color: # 444444} . section-heading.sh-t2 a.active, .section-heading.sh-t2 .main-link: first-child: last-child .h -text, .section-heading.sh-t2> .h-text {color: # 444444} .section-heading.sh-t2 a: hover .h-text ,.section-heading.sh-t2 a.active .h-text {color: # 444444! important} .entry-content a.read-more, a.read-more, .listing-item-classic: hover a.read- подробнее, .listing-item-blog: hover a.read-more {background-color: # 434343! important} .bs-slider-2-item .content-container a.read-more, .bs-slider-3- item .content-container a.read-more {border-color: # 434343} body, .btn-bs-pagination {font-family: ‘Open Sans’; font-weight: 400; font-size: 13px; text- выравнивание: наследование; преобразование текста: наследование; цвет: # 7b7b7b} .post-meta, .post-meta a {font-family: ‘Open Sans’; font-weight: 400; font-size: 12px; text-transform : none; цвет: # adb5bd}.list-mg-item.listing-mg-5-item .post-meta.post-meta .views.views.views {font-family: ‘Open Sans’; font-weight: 400! important; font-size: 12 пикселей ; text-transform: none; color: # adb5bd! important} . post-meta .post-author {font-family: ‘Open Sans’; font-weight: 600; font-size: 12px; text-transform: uppercase} .term-badges .format-badge, .term-badges .term-badge, .main-menu .term-badges a {font-family: ‘Roboto’; font-weight: 400; font-size: 12px; text- transform: uppercase} .heading-typo, h2, h3, h4, h5, h5, h6, .h2, .h3, .h4, .h5, .h5, .h6, .heading-1 ,.заголовок-2, .heading-3, .heading-4, .heading-5, .heading-6, .header .site-branding .logo, .search-form input [type = «submit»],. widget.widget_categories ul li, .widget.widget_archive ul li, .widget.widget_nav_menu ul.menu, .widget.widget_pages ul li, .widget.widget_recent_entries li a, .widget .tagcloud a, .widget.widget_calendar заголовок таблицы, .widget.widget_rss li a .rsswidget, .listing-widget .listing-item .title, button, html input [type = «button»], input [type = «reset»], input [type = «submit»], input [type = «button «],. нумерация страниц ,.нижний колонтитул сайта .footer-social-icons .better-social-counter.style-name . social-item, .section-header .h-text, .entry-terms a,. single-container .post-share a ,. список-комментариев .comment-meta .comment-author, .comments-wrap .comments-nav, .main-slider .content-container .read-more, a.read-more,. single-page-content> .post- share li, .single-container> .post-share li, .better-newsticker .heading, .better-newsticker ul.news-list li a {font-family: ‘Roboto’; font-weight: 500; text-transform : inherit} h2, .h2, .heading-1 {font-size: 20px} h3 ,.h3, .heading-2 {font-size: 20px} h4, .h4, .heading-3 {font-size: 20px} h5, .h5, .heading-4 {font-size: 14px} h5, .h5, .heading-5 {font-size: 14px} h6, .h6, .heading-6 {font-size: 15px} .single-post-title {font-family: ‘Roboto’; font-weight: 500; text- transform: capitalize} .post-template-1 .single-post-title {font-size: 24px} .post-tp-2-header .single-post-title {font-size: 28px} .post-tp-3 -header .single-post-title {font-size: 26px} .post-tp-4-header .single-post-title {font-size: 26px} .post-tp-5-header .single-post-title {font-size: 26px}. пост-шаблон-6. single-post-title {font-size: 24px} .post-tp-7-header .single-post-title {font-size: 24px} .post-template-8 .single-post- title {font-size: 24px} .post-template-9 .single-post-title {font-size: 24px} .post-template-10 .single-post-title, .ajax-post-content .single-post -title.single-post-title {font-size: 24 px} .post-tp-11-header .single-post-title {font-size: 25px} .post-tp-12-header .single-post- title {font-size: 22px} .post-template-13 .single-post-title {font-size: 22px} .post-subtitle {font-family: ‘Roboto’; font-weight: 400; font-size: 18px; преобразование текста: наследование}.entry-content {font-family: ‘Open Sans’; font-weight: 400; line-height: 24px; font-size: 15px; text-align: inherit; text-transform: initial; color: # 222222} .post -summary {font-family: ‘Op]]>

Процедуры отбора и хранения проб мазута на борту грузового судна

Процедуры отбора и хранения проб мазута на борту грузового судна align = «left»> Большинство торговых судов в основном сжигают мазут для производства электроэнергии для двигательные установки, производство электроэнергии, котлы или все это. Тем не менее, любое неправильное использование мазута может привести к серьезным претензиям и поставить под угрозу безопасность судна. Было много претензий к бункерному топливу, которое не соответствовало минимальным требованиям и привело к значительной поломке оборудования судов. Отбор проб мазута составляет основу проверки соответствия и разрешения споров, связанных с бункеровкой торговых судов.

Главный инженер на борту судна должен отобрать надлежащий объем проб, отражающих качество жидкого топлива, поставляемого в следующих пунктах.В целом метод отбора проб должен предусматривать непрерывное попадание капель в береговое соединение на борту судна. Что касается каждой бутылки с пробами, этикетка с пробой должна быть заполнена необходимыми предметами и подписана главным инженером и представителем поставщиков, а пробы должны быть опломбированы. Если поставщик FO отказывается подписать отобранные образцы, главный инженер должен немедленно проинформировать об этом управляющую компанию судна.

align = «left»> align = «left»>
Емкости для проб мазута align = «center»>
Образцы следует хранить в безопасном месте за пределами жилых помещений судна.
  1. Бутылка для проб, требуемая МАРПОЛ: Одна бутылка с пробой (примерно 1 литр / бутыль) должна быть извлечена из FO, собранного вышеупомянутым непрерывным капанием, и должна храниться с неповрежденной пломбой под контролем судна до тех пор, пока мазут не будет в значительной степени израсходован. Но в любом случае не менее 12 месяцев с момента доставки. Образец МАРПОЛ и бункерная накладная должны храниться на борту надлежащим образом для контроля государства порта и т. Д.

  2. Сохраненный ОБРАЗЕЦ: Две бутылки образца (прибл.1 литр / бутылка) следует извлечь из FO, собранного вышеупомянутым непрерывным капанием, и одну бутылку доставить поставщику, а другую оставить на борту. Проба для судна должна храниться на борту в течение шести месяцев с неповрежденной печатью. В случае необходимости по указанию Компании выносится на берег.

    Примечание: коммерчески принятая практика заключается в понимании того, что на вновь загруженную нефть влияет оставшаяся в судовом танке нефть, которая может отличаться по качеству, когда она загружается в судовой танк.(Даже если новое масло заливается в пустой резервуар, предполагается, что на новое масло может влиять мертвое масло или оставшиеся масляные компоненты в трубопроводах.) Следовательно, в случае неисправности двигателя, вызванной жидким топливом, единственным доказательным объектом, который представляет качества загруженного жидкого топлива, являются такие оставшиеся образцы, извлеченные указанным выше способом.


  3. Образец для анализа (DNV, VISWALAB и т. Д.):

    В случае, если образец FO анализируется третьей стороной, C / E должен собрать образец в соответствии с процедурой отбора образцов, полученной от третьей стороны, а затем отправить ее указанный адрес.Ответственный технический суперинтендант должен проинформировать судно о результате анализа, сделав к нему необходимые комментарии.


  4. Один образец для инспектора бункера, если он задействован

  5. Сохраненный образец (поставщиком): Главный инженер должен получить одну бутылку сохраненной пробы от поставщика FO и хранить ее на борту в следующем порядке:
    • Если поставщик FO отказывается предоставить оставленную пробу, главный инженер должен немедленно проинформировать об этом главного технического суперинтенданта через капитана.

    • Если оставшаяся проба от поставщика собирается иначе, чем непрерывно капает, например, опускается из резервуара баржи или собирается из крана для проб в течение короткого периода времени, этот факт должен быть отмечен на пробах с подписью обеих сторон. Главный инженер должен незамедлительно сообщить об этом и в этом случае.

    • Сохраненный образец, представленный поставщиком бункера, должен храниться в целости и сохранности с печатью на борту в течение 6 месяцев с момента доставки.

Процедура отбора проб мазута

Когда начинается бункеровка, поместите контейнер под пробоотборник, полностью откройте клапан пробоотборника и промойте пробоотборник топливом. Рекомендуется сначала проверять этот образец топлива. закачивается на борт, так как в резервуарах бункерной баржи может быть высокое содержание воды. После промывки пробоотборника закройте клапан и присоедините к нему подходящий чистый контейнер. Отрегулируйте игольчатый клапан, чтобы он капал медленно и равномерно.Настройте скорость заполнения так, чтобы она обеспечивала для достаточного примерного образца в течение ожидаемого периода доставки.

Если контейнер для проб наполняется во время бункеровки, снимите его и поместите пустой контейнер для образца (Cubitainer) на пробоотборнике и продолжайте отбор образца. По завершении бункеровки смешайте пробы из обоих контейнеров, чтобы получить хорошую репрезентативную пробу от бункеровки.

  1. всегда следите за тем, чтобы клапан пробоотборника был полностью открыт, чтобы пробоотборник мог стекать
  2. Всегда закрывайте клапан пробоотборника перед продувкой топливопроводов по завершении бункеровки
  3. закройте клапан пробоотборника, если перекачивание остановлено, чтобы предотвратить возврат пробы, под вакуумом в топливопровод Выберите три или четыре чистых флакона для образцов.Точное количество зависит от конечного пункта назначения различных образцов. Рекомендуется получить четыре репрезентативных образца из поставки. Распределение образцов:
    4. Образец
  4. поставщиков (из их связи с МАРПОЛ)
  5. образец судов для хранения на борту
  6. бортовой анализируемый образец
  7. образец для независимого анализа

Заполненный Cubitainer следует поместить в наливную камеру и тщательно встряхнуть, чтобы что содержимое смешано.Установите носик для выливания и постепенно переносите содержимое во флаконы с образцами, наполняя их понемногу. Если более одного Cubitainer использовался во время бункеровки, затем перелить порцию в каждую из бутылок. Завершить этикетки с документами и прикрепите по одной к каждой бутылке с образцом. Оператор баржи всегда должен наблюдать за снятием и запечатыванием пробоотборных бутылок. (показано ниже). Если запрос отклонен или свидетель не предоставлен, отметьте это в журнал доставки.

Инструкции по сбору, отбору и хранению проб из бункера приведены в Приложении VI к МАРПОЛ. 73/78 и были определены MEPC 96 (47), в котором говорится, что:
«Оставшаяся проба всего поставленного жидкого топлива отбирается на приемном коллекторе судов, опечатанный, подписанный от имени поставщика и капитана или офицера судна, ответственного за бункеровочная операция. Сохраненная проба должна храниться под контролем судов до предметное топливо было израсходовано существенно, но в любом случае в течение не менее 12 месяцев с дата доставки.»

Важно помнить, что этот образец должен использоваться исключительно для определения соответствия с Приложением VI к МАРПОЛ 73/78 и не может использоваться в коммерческих целях. Однако, одновременно могут быть взяты образцы для других целей.

Резюме

  • репрезентативная выборка необходима для всех последующих испытаний
  • Ручной пробоотборник непрерывного действия — проверенный метод эффективного отбора проб
  • образец должен быть засвидетельствован всеми сторонами: представителем поставщика, а также получатель / корабль
  • точкой коммерческого учета обычно является бункерный манифольд судна
  • тщательные измерения во время доставки позволят сэкономить Образцы
  • следует обращаться и хранить осторожно — они могут быть единственным доказательством в событие претензии
  • Приложение VI ИМО к Конвенции МАРПОЛ требует, чтобы судовой персонал хранил образец не менее 12 месяцев, а Квитанция о доставке бункера на три года.

align = «left»> На веб-сайте ИМО можно найти дополнительные инструкции по глобальным требованиям к предельным значениям содержания серы и процедурам отбора проб мазута, чтобы гарантировать безопасный отбор проб из судовой топливной системы, когда такой отбор проб запрашивается инспектором PSC. Крайне важно, чтобы экипаж корабля знал вышеупомянутые требования и был ознакомлен с системой для конкретного судна.

Правило 18 Приложения VI к Конвенции МАРПОЛ касается вопросов, касающихся качества топлива, требований к отбору проб и доставке.Тем не менее, это требование о взятии проб не гарантирует, что суда будут использовать соответствующее топливо, соответствующее требованиям глобального ограничения содержания серы в 0,50%. Хотя ответственность за соблюдение этого правила лежит на поставщиках мазута, в действительности правоохранительные органы обычно обращаются к судам для проверки соблюдения. Инспекторы государственного портового контроля (PSC) часто проверяют судовую документацию и записи, такие как процедуры отбора проб и замены топлива, бункерные накладные (BDN), журналы и записи в журналах учета нефти.

После первоначальных проверок и на основании своих явных оснований для подозрения на несоблюдение, инспекторы PSC могут принять решение получить и проверить образцы мазута. Это может быть репрезентативный образец, предоставленный с BDN (Образец, полученный во время бункеровки), точечный образец, взятый из судовой топливной системы, или судовые бункерные цистерны. Экипаж судна должен быть знаком с требованиями МАРПОЛ и расположением точек отбора проб на борту своего судна.

Согласно требованиям Приложения VI к Конвенции МАРПОЛ, BDN должен оставаться на борту в течение трех лет.Каждая BDN должна сопровождаться репрезентативной пробой поставленного топлива. Образец должен храниться на борту не менее двенадцати месяцев. Объем пробы должен составлять минимум 400 мл, и на ней должна быть этикетка с информацией о месте взятия пробы, методе отбора проб, дате бункеровки, названии бункерной баржи / пирса, названии принимающего судна и ИМО. Нет, номер пломбы пробы и бункерный класс.

Сопутствующая информация

Прием / отказ от топлива в споре о качестве

Руководство по эксплуатации во время бункеровки

Предел серы бункерного топлива 3.50% — Положения о мазуте Часто задаваемые вопросы

Руководство по бункеровке судов — планирование, подготовка, проверки безопасности и подтверждение

Организация бункеровки и факторы безопасности на борту

Процедура безопасной бункеровки и подробное руководство для судов

Как вести учет бункеровки?

Меры предосторожности перед переливом мазута в резервуары для хранения

Обработка отработанного масла и нефтесодержащих льяльных вод

Обработка наливных наливных грузов — Контрольный список безопасности с судна на берег

Общее руководство для нефтяных танкеров

Оборудование и механизмы для танкеров

Процедура насосного отделения

Инспекция насосного отделения для танкеров

Обработка отработанной нефти или нефтесодержащих льяльных вод

Метод предотвращения загрязнения нефтью

Общие меры предосторожности для танкеров

Оборудование и механизмы для танкеров

Общее руководство для нефтяных танкеров

Мойка танкеров сырой нефтью

Прочие информационные страницы!

Суда Чартерные стороны Связанные условия и руководство
Травмы грузчиков Как предотвратить травмы на борту
Проблемы окружающей среды Как предотвратить загрязнение моря
Указание по безопасности при погрузке-разгрузке грузов и балласта
Обработка рефрижераторных грузов Устранение неисправностей и меры противодействия
Правила обработки грузов DG
Безопасность двигателя комната Стандартные процедуры
Вопросы пользователей и отзывы Прочтите нашу базу знаний
Домашняя страница

КораблиБизнес.com — это просто информационный сайт о различных аспектах эксплуатации судов, порядка обслуживания, предотвращение загрязнения и многие рекомендации по безопасности. Описанные здесь процедуры являются только ориентировочными, не является исчерпывающим по своему характеру, и всегда следует руководствоваться практикой хорошего мореплавания.

Отзывы пользователей важно обновить нашу базу данных. Для любых комментариев или предложений, пожалуйста, свяжитесь с нами
Использование и конфиденциальность сайта — прочтите нашу политику конфиденциальности и информацию об использовании сайта.
// Главная // Условия использования

Copyright © www.shipsbusiness.com Все права защищены.


Как проверить автомобильный топливный насос

Пояснение

Топливный насос вашего автомобиля используется для подачи газа к топливу двигателя. форсунки будь то бензин или дизельное топливо. В зависимости от топливной системы дизайн вы можете иметь один или несколько стилей насосов в разных местах и механические и электрические модели.Топливные системы с непосредственным впрыском могут быть как дизельными. и обычный бензин, который состоит из первичного насоса в топливном баке и вторичный насос «высокого давления», который устанавливается и приводится в действие двигателем. Обычный Система впрыска топлива под давлением имеет только один главный насос в топливном баке. Топливо Тест насоса покажет рабочее состояние насоса.

Что не так?

По мере старения автомобиля внутренние детали топливного насоса могут изнашиваться, вызывая потеря давления в топливной рампе и форсунках, приводящая к тяжелый старт, колебания и малая мощность двигателя и когда внутренние детали насоса полностью выходят из строя, двигатель не заводится.

СПОНСОРНЫЕ ССЫЛКИ

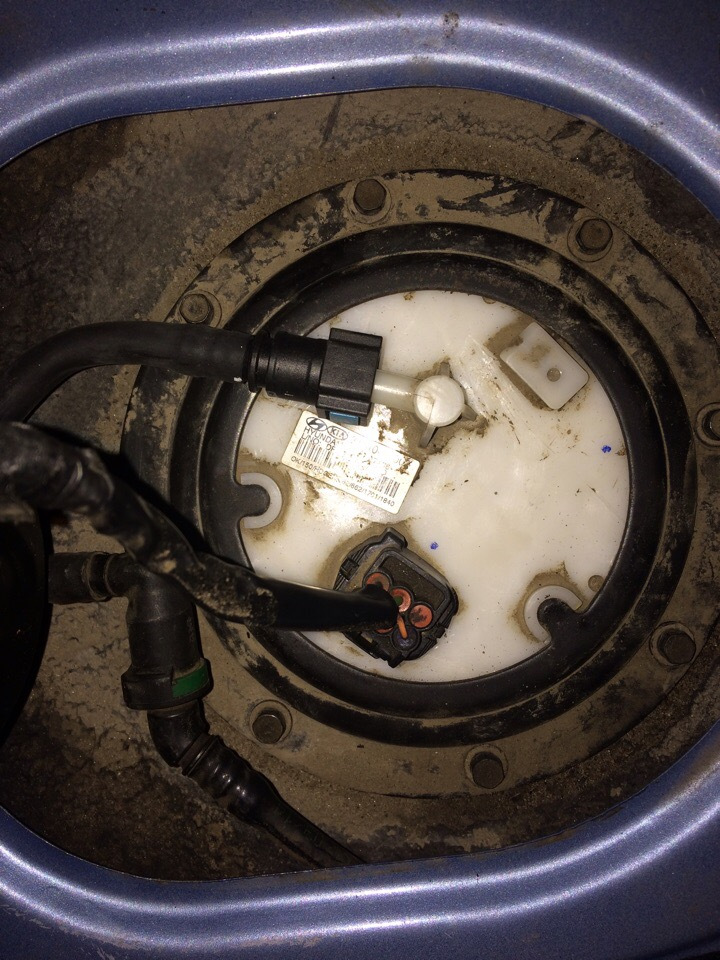

Топливный насос

  • Один или два топливных насоса в зависимости от исполнения
  • Первичный или главный насос находится в топливном баке
  • Может вызвать низкую мощность, колебания и отсутствие условий запуска
  • Управляется электрическим реле или оборотом двигателя
  • Требуется внешний манометр для проверки производительности насоса
  • Работа по замене занимает от двух до трех часов (в большинстве случаев)
  • Вторичный насос или «насос высокого давления» устанавливается на двигатель

Сколько стоит?

У большинства людей нет комплекта для проверки топливного насоса, но не бойтесь, автозапчасти В большинстве случаев магазины предоставят вам один бесплатно.Если вы подозреваете, что топливный насос становишься слабым в своей машине, и ты отвозишь машину в магазин, чтобы сделать тест вы можете рассчитывать заплатить от 90 до 150 долларов США.

Приступим

Начните с автомобиля на ровной площадке в парке с включенным аварийным тормозом, двигатель выключен (запрещается курить или открывать огонь). Этот тест предназначен только для топливных насосов в баке.

  1. Напорный патрубок: Некоторые автомобили имеют удобный напорный патрубок на топливная рампа двигателя (снимите крышку), чтобы прикрепить датчик, в то время как другие конструкции потребуется переходник из тестового набора, который можно прикрепить к топливной фильтр или топливопровод под давлением, направленный к топливной рампе двигателя.
  2. Выньте манометр для проверки давления топлива из комплекта. Большинство датчиков имеют быстроразъемная муфта, позволяющая использовать несколько разных адаптеров для различных производителей. В комплекте они должны быть помечены, но если нет, ищите соединитель шланга или штуцер, который подойдет для вашего автомобиля.
  3. При установке манометра (двигатель выключен) небольшое количество топлива могут присутствовать, поэтому не пугайтесь, приготовьте полотенце для магазина.
  4. Не запуская двигатель, поверните ключ зажигания в положение включения манометр должен подскочить от 45 до 58 фунтов на квадратный дюйм (DPI) системы прямого впрыска, впрыск дроссельной заслонки (TBI) в большинстве случаев должно составлять от 13 до 17 фунтов на квадратный дюйм при загрузке системы.Если нет присутствует давление, проверьте соединение шланга или адаптера, чтобы избежать ложные отрицательные результаты, повторно включите зажигание, чтобы перепроверить. По-прежнему нет давления? подозревают неисправный топливный насос, реле топливного насоса или предохранитель.
  5. Теперь запустим двигатель, чтобы мы могли проверить работу насоса. Пока двигатель работает, давление топлива должно упасть примерно на 5 фунтов на квадратный дюйм от статическое первичное давление (DPI), затем нажмите дроссель, Давление в топливной системе должно подскочить примерно на 5 фунтов на квадратный дюйм.это значит топливный насос и регулятор давления работает правильно. Если давление топлива в системе не реагирует, проверьте регулятор вакуума питающий трубопровод и, если все в порядке, неисправен регулятор давления топлива (если есть).
  6. Последней проверкой будет нагрузочный тест. Этот тест определит, как насос работает под нагрузкой. Этого можно добиться двумя способами: сначала вы можете загрузить двигатель, включив передачу заднего хода (автоматический) и удерживайте тормоз, осторожно давая двигателю небольшой количество дроссельной заслонки.Это загрузит двигатель, не позволяя автомобилю Двигайтесь эффективно загружая двигатель и бензонасос. Второй способ — закройте капот до первого предохранителя и ведите машину (не по шоссе скорости), в то время как датчик находится снаружи, чтобы водитель мог его видеть. Шланг будет проходить со стороны капюшона, используя малярную ленту, чтобы закрепить калибр. Давление должно удерживаться постоянно на протяжении всего теста. Если давление топлива низкое под нагрузкой или на холостом ходу топливный фильтр (если есть) могли быть забиты, или топливный насос вышел из строя и нуждается в замене.
  7. Снимите манометр топлива и установите на место пылезащитный колпачок или снимите Адаптер топливопровода удалите излишки топлива.

Посмотрите видео!

Проверка давления топливного насоса

Вопросы?

Наша команда сертифицированных механиков готова бесплатно ответить на ваши вопросы.

СПОНСОРНЫЕ ССЫЛКИ

.
