Как отрегулировать фары на ваз – Как отрегулировать фары своими руками на ВАЗ?

Содержание

Как отрегулировать фары своими руками на ВАЗ?

Регулировка фар Ни для кого не секрет, что от того, насколько правильно отрегулированы фары и насколько они исправны, зависит безопасность как водителя и пассажиров, так и других участников дорожного движения и пешеходов. Сегодня мы поговорим о том, как производится регулировка фар на классических моделях ВАЗ.

Подготовка к регулировке

Чтобы видимость на ночной дороге была значительно лучше, но при этом встречные водители не слепли от яркости фар вашего автомобиля, их необходимо правильно отрегулировать. Сделать это можно как в автосервисе, так и самостоятельно у себя в гараже. На помощь вам придут знания элементарных правил по регулированию фар. Но прежде чем вам рассказать о том, как правильно отрегулировать фары на автомобилях ВАЗ, вам будут полезны знания касательно проведения подготовительных работ. Итак, начнём:

1. Проверьте, исправен ли ваш электро- или гидрокорректор фар (наличие того либо иного зависит от комплектации).

Роль корректора очень важна, а посему перед проведением регулировки обязательно убедитесь в исправности механизма.

Это интересно! Автомобили «Жигули» экспортируются под маркой «Лада» за границу только потому, что во многих европейских странах «Жигули» ассоциируется со словом «жиголо».

Регулировка фар

2. Выберите максимально ровную площадку и поставьте на неё машину. Лучше убедиться в её ровности при помощи уровня. Перекос должен отсутствовать. В противном случае ни о какой правильной регулировке фар не может идти и речи. Приспособьте на расстоянии семи-восьми метров от передка автомобиля импровизированный экран, чтобы на нём можно было рисовать. Очень удобно будет, если ровная площадка окажется перед гаражными воротами, ведь на них вполне удобно рисовать, и от мела они не пострадают.

3. Автомобиль, на котором будет проводиться регулировка света фар своими руками, должен быть «в полной боевой готовности»: заправлен, шины с нормальным давлением, а на водительском сидении – либо человек со схожими параметрами с вашими, либо груз в ваш вес.

4. На импровизированном экране начертите три вертикальные линии и разметьте следующим образом: «Л» – линия, проходящая по центру левой фары, «П» – правой, «О» – линия, условно разделяющая автомобиль пополам.

5. Через центры фар проведите одну горизонтальную линию и обозначьте её «N». На 6,5 см ниже её начертите ещё одну параллельную линию и обозначьте её «Р». Вот теперь можно приступать к регулировке фар автомобиля.

Какими способами можно отрегулировать фары ВАЗ

Настройка света фар автомобилей ВАЗ проделывается одним из трёх вполне понятных способов. Вы можете обратиться к мастерам автосервиса, сделать это самостоятельно или воспользоваться специальным регулировочным оборудованием.

Многие ошибочно полагают, что корректная регулировка света автомобильных фар семейства ВАЗ своими руками невозможна. Они утверждают, что, не обладая соответствующими знаниями и определёнными навыками, можно допустить множество грубых ошибок. Но что же делать, если нет специальных инструментов и не получается воспользоваться услугами специалистов? Значит, нужно получить знания относительно того, как регулировать фары.

Специалисты выделяют три важнейших этапа этого процесса:

1. Нанесение разметки на стене или экране-щите по специальным схемам.

2. Нанесение разметки положения ламп автомобиля.

3. Проведение световой настройки фар.

Направление светового потока зависит от следующих важных составляющих:

• Давления в автомобильных покрышках.

• Исправности автомобильной подвески.

• Распределения нагрузки на подвеску.

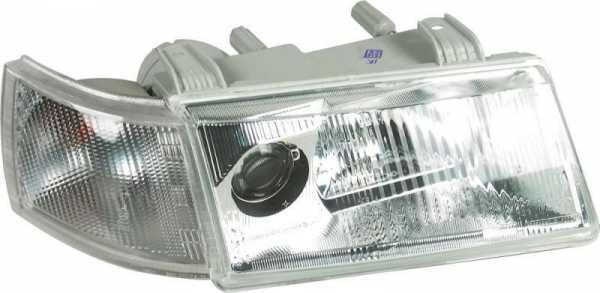

Фары ВАЗ 2110 Если же ваш автомобиль не полностью исправен, и имеет место быть хотя бы одна из перечисленных проблем, тогда велика вероятность того, что регулировка фар будет проведена не под нужным углом. Некоторые умельцы умудряются ещё больше усугублять ситуацию относительно той, что была ещё даже до начала проведения процедуры настройки.

Обязательно соблюдайте следующие требования:

• Ставьте автомобиль исключительно перед ровной стеной. От машины до стены должно быть 7-8 метров.

• Приготовьте мел или клейкую ленту для нанесения разметки.

• Старайтесь очень тщательно размечать поверхность исходя из индивидуальных параметров вашей машины. Можно использовать и универсальные значения, которые подходят к большинству легковых автомобилей.

Регулировка фар, пошаговая инструкция

Опишем данный процесс на примерах таких популярных автомобилей как ВАЗ 2110 и 2112. Последовательность действий регулировки фар следующая:

1. Закройте правую фару автомобиля материалом, который не пропускает свет.

2. Поверните корректор в первое положение.

3. Откройте капот и найдите регулировочные винты. Поверните их. При регулировке левой фары, её свет вверху должен достигать линии N, а внизу – линии Р.

Регулировочные винты 4. Отрегулировав левую, закрывайте её и приступайте к правой.

• Если фары светят вниз, то их следует поднять, так как это чревато тем, что вы не успеете вовремя увидеть пешехода. Особенно, если на нём тёмная одежда, а на улице слякоть.

• Если же фары, наоборот, светят очень высоко, то водители встречных автомобилей вас точно не будут благодарить за то, что они ослеплены светом вашего автомобиля.

Поэтому, проводя самостоятельную регулировку света автомобиля, действуйте предельно аккуратно.

Интересно! Первый автомобиль гонщика Формулы-1 Кими Райкконена был именно «Лада». В его семье ценили эту машину за надёжность.

Осуществление разметки

Регулировка фар

Регулировка фар головного света – это очень ответственный процесс. Только не стоит пугаться. Он не настолько сложен, как это может выглядеть на первый взгляд.

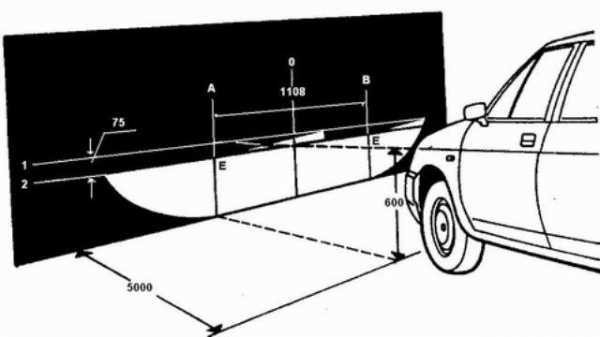

1. Сначала приблизьте автомобиль к стене метра на два и отметьте на ней центр осей фарного освещения.

2. Затем отъедьте примерно на 7,5 метров.

3. Точки, которые являются центрами ваших ламп, соедините линией.

4. Затем дополните её вертикальной, которая будет проходить через центр вашего автомобиля.

5. Далее прочертите дополнительную параллельную линию той, что соединяет центры автомобильных фар. Она будет пролегать ниже на сантиметров 6-7.

Регулировка фар Стена размечена. Переходите непосредственно к этапу настройки. Включите ближний свет. Необходим правильный пучок света. Для этого аккуратно подкрутите регулировочные винты. Они расположены под капотом с задней стороны фар.

В идеале свет должен быть расположен ниже той точки на стене, которая обозначает центр ламп, находящихся в фарах. Так же несложно происходит регулировка фар ВАЗ 2110 с совмещённым светом. Если же дальний и ближний разделены, тогда и их настройку придётся делать отдельно, используя различные схемы. Следовательно, и разметка будет немного другой.

Как значительно улучшить ближний свет на отечественном ВАЗ 2110? Ближний свет будет регулироваться по описанной выше схеме. При настройке же дальнего света нужно добиться того, чтобы световой пучок попадал именно в центр разметки. Но скажем, что вручную вы не настроите дальний свет так, как это возможно со специальными приборами. Даже если вы будете очень тщательно всё делать.

Регулировка противотуманок

Как самому отрегулировать и правильно настроить противотуманные фары автомобиля ВАЗ? Вручную настройка оптимальных световых значений осуществляется путём вращения. Нужно поворачивать в двух плоскостях оптический элемент фар вашего транспортного средства. Заранее необходимо ослабить болты, которыми фары прикреплены к бамперу. Настройка противотуманок происходит очень легко, если под рукой имеется специальное оборудование. Но, если таковое отсутствует, тогда делайте так, как было рассказано выше, но за исключением некоторых нюансов.

Интересно! Экспериментальный образец «Лада 4х4» получил широкую известность, так как был сделан индивидуально для цирка «На Цветном бульваре». Этой машиной управляли медведи в известном шоу.

Автомобиль от стены нужно поставить на расстоянии пять метров. После проведения соответствующей разметки, отрегулируйте противотуманки так, чтобы верхняя часть светового пятна была на сантиметр ниже того места, где на стене спроецированы центральные точки противотуманных фар.

Немного модернизации

Фары Киржач Немного самостоятельно доработав фары Киржач на ВАЗ 2110, можно их значительно улучшить, сделав их гораздо ярче. Сначала фару нужно снять, а после разобрать в следующем порядке:

1. Снимите стекло, используя фен. Им нужно разогреть герметик. После острым ножом отделите его.

2. Уберите отражающую прокладку.

3. Открутите блоки ближнего света.

Далее регулировка фар будет происходить на ваш выбор: можно сместить линзу на один сантиметр в сторону отражателя или укоротить модульное кольцо. Благодаря этому свет фар станет более широким и высоким.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Регулировка фар ваз 2110 своими руками

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

  1. «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
  2. «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения  приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов  не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

  • подготовка автомобиля, площадки и стенда;
  • осмотр регулируемых элементов;
  • процесс регулировки.

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

  1. Проводится проверка надежности работы корректора.
  2. Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
  3. Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
  4. Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.



Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптичес­кого центра фары до плоскости рабочей площадки н, ммНоминальный угол наклона светового пучка фары в вертикальной плоскостиРасстояние R от проекции опти­ческого центра до светотеневой границы фары на экране, удаленном на 10 м, мм
угл. минпроцентов
До 600341.00100
От 600 до 700451.30130
От 700 до 800521.50150
От 800 до 900601.76176
От 900 до 1000692.00200
От 1000 до 1200752.20220
От 1200 до 15001002.90290

Сила света фар в режиме «ближний свет»

Тип фарыСила света в направлении опти­ческой оси фары, кд, не болееСила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR8001600*
НС; HCR; DC; DCR9502200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

  1. При помощи моющего средства смывается вся грязь со стекла.
  2. Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
  3. Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
  4. Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

  1. Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
  2. Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
  3. Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
  4. Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
  5. Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
  6. Такая же манипуляция проводится с правой фарой.

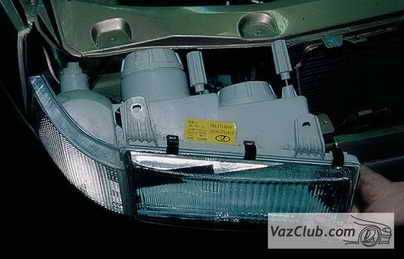

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

  1. Автомобиль также устанавливается от стенда на расстоянии 5 м.
  2. Теперь регулятор фиксируется в положение 4.
  3. Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

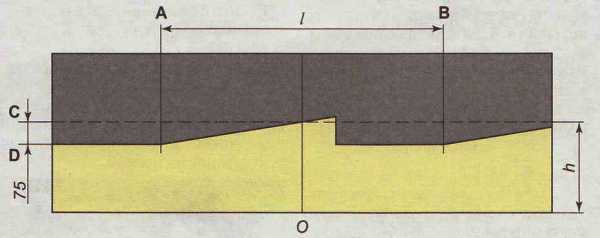

Схема разметки экрана для регулировки света фар на автомобиле
  • А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
  • В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
  • С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
  • D — линия обозначающая высоту подъема горизонтальной границы пучков света;
  • О — осевая линия;
  • l — расстояние между лампами ближнего света фар;
  • А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

  1. Выворачиваются весь крепеж, и фары вынимаются из гнезда.
  2. С них снимаются лампы.
  3. Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
  4. Демонтируется отражатель. Он держится на 3 точках.
  5. Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

  1. На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
  2. Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
  3. После очистки мусора протягивается новая трубка.
  4. Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

vaz-2110.ru

как настроить ближний и дальний свет?

В процессе эксплуатации автомобиля практически каждому водителю приходилось искать решение такой распространенной проблемы, как неправильное функционирование фар. Неправильная настройка фар головного света существенно снижает видимость в плохих условиях или в темное время суток.

Еще одна опасность в том, что ваш автомобиль могут вовремя не увидеть издалека водители тех транспортных средств, которые движутся по встречной полосе.

Какими способами можно отрегулировать фары?

Отрегулировать свет фар можно при помощи одного из трех способов. Вы можете обратиться к тем мастерам, которые работают в автосервисе, задействовать специальный прибор для регулировки света фар. Ну и, что удобно для многих, сделать эту работу вручную.

Многие уверены (и надо сказать напрасно), что подобную процедуру собственноручно выполнить невозможно, поскольку без соответствующих знаний и навыков трудно будет избежать ошибок в процессе настройки. Но как быть, если специального оборудования нет, а обратиться к специалистам своевременно не получается? Что ж, следует вооружиться знанием определенных правил регулировки света. Итак, как осуществляется такая важная процедура, настройка, регулировка фар своими руками? Специалисты говорят о трех важнейших этапах данного процесса:

  • произведение разметки по определенным схемам на стене;
  • выполнение разметки положения ламп;
  • осуществление непосредственно самой настройки света.

Важная ремарка: перед тем как приступить к регулированию, проверьте исправно ли само транспортное средство.

Дело в том, что направление света непосредственно будет зависеть от следующих немаловажных факторов:

  • давление в автомобильных шинах;
  • исправность пружин подвески легкового авто;
  • нагрузка на подвеску, а точнее — ее распределение.

В том случае, если ваше ТС неисправно и имеется одна из этих проблем, возможно вы настроите фары под неправильным углом. Соответственно, регулировка света фар своими руками будет скорее всего осуществлена некачественно. Некоторым удается сделать еще хуже, чем было до начала регулировки.

Для того чтобы работа была произведена в достаточной степени качества, вам следует обязательно соблюсти ряд важных требований:

  1. Необходима ровная стена, перед которой можно поставить авто. Свободного пространства перед стеной должно быть 7-8 метров.
  2. Приготовьте мел или клейкую ленту. Они они нужны для разметки.
  3. Перед настройкой постарайтесь как можно тщательней разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же – используя универсальные значения, подходящие к превалирующему числу легковых машин.

После того, как «обмыли» новую машину, ее обязательно нужно обкатать, чтобы проявились возможные заводские браки. Статья об обкатке нового автомобиля Лада Гранта со всеми подробностями и ньюансами.

Скоро зима, а значит нужно подготовить свою машину к холодам. Узнайте все о подготовке автомобиля к зимовке.

Осуществление разметки

Регулировка ПТФ или фар головного света – процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене на расстояние примерно 2 метра и пометить на стене центр осей фарных ламп. Затем надо отъехать на расстояние примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной: она будет соединяться с точкой-обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет проходить параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет. Нужен правильный пучок света – постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале свет расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп. Подобным несложным способом может быть осуществлена настройка фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

Если «дальний-ближний» раздельны, то настраивать свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка окажется несколько иной. Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройке фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

Регулировка фар для ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Практически также как и в вышеописанных схемах настройки. Еще до того момента, как начнется регулировка фар, обязательно (и тщательно!) вымойте лампы. Иногда именно из-за грязных линз световой поток не может найти достаточной «дороги» наружу. В других случаях причиной недостаточного или рассеянного света автомобильных фар становятся имеющиеся на стеклах дефекты.

После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты – трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла фар на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света? Установите на автомобиль ксеноновые или галогеновые лампы, их использование очень эффективно.

Регулировка фар ВАЗ 2110 выполняется вот таким способом:

  • найдите большую по размерам площадку с ровной и достаточно высокой стеной;
  • поставьте машину на расстоянии в 5 м. от стены;
  • попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
  • начертите линии, которые будут проходить через центральные точки автофар, симметрично к осевой линии автомобиля;
  • дополнительные линии будут проходить: первая – там, где находится центр фар (замер следует делать от пола), и вторая – на 6 сантиметров ниже первой линии;
  • включите ближний свет одной из авто фар, вторую закройте картоном. Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, повторите все сначала.

Видео о том, как улучшить свет фар на ВАЗ 2110:

Если руль наклонен в одну из сторон, значит требуется отрегулировать оси. Развал схождение — что это и зачем его регулировать? Ответ в нашей статье.

Перед тем, как залить охлаждающую жидкость, лучше узнать, что больше подойдет вашей машине — тосол или антифриз?

Несколько советов по отогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu.html Реально ли отогреть машину за 5 минут?

Регулировка противотуманок

Как выполняется регулировка противотуманных фар? Вручную настройка оптимального света осуществляется методом вращения. То есть, нужно повернуть в вертикальной плоскости и по горизонтали оптический элемент автомобильных фар.

Заранее нужно ослабить болты, при помощи которых фары крепятся к бамперу.
Очень удобно выполнять настройку фар-противотуманок, используя современные, специально предназначенные для этого приборы. Ну а если специального оборудования нет, поступайте следующим образом:

  1. Поставьте машину с нагрузкой (на водительском сидении – человек или мешки с песком, имеющие вес, аналогичный вашему) напротив ровной стены, примерное расстояние около 5 метров.
  2. Сделайте разметку.
  3. Непременно проверьте, чтобы давление в шинах было нормальным. Также не забудьте немного качнуть автомобиль сбоку – это требуется, чтобы пружины автомобильной подвески вернулись в нормальное положение.
  4. Включаем фары, смотрим на направление света, по ходу производя настройку. Закрываем одну из фар картонкой – другую в то же время мы регулируем. Ну и затем – все наоборот.
  5. Смотрим, чтобы верх светового пятна находился на сантиметр ниже места, где на экран спроецированы центральные точки ваших противотуманок.

Как правило, настройка вручную выполняется довольно быстро, но если у вас есть возможность применять специальное оборудование – обязательно воспользуйтесь этой возможностью!

za-rulem.org

Регулировка фар ВАЗ 2114, 2115

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

  • быть ровной;
  • находиться в темном месте без лишних засветок от фонарей;
  • на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

  1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
  2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
  3. Топливный бак заправляется до отсечки.
  4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
  5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

  • тряпка;
  • плотная ткань или картон;
  • моющий состав для окон;
  • фломастер;
  • рулетка;
  • уровень строительный;
  • башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

  1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
  2. Рулеткой замеряется высота лампы относительно асфальта.
  3. Значение отмечается на стене горизонтальной линией.
  4. Вертикальной полосой маркируется центр автомобиля.
  5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
  6. Для выявления центра луча используются места перехода в галки.
  7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

Регулировка фар:

  1. Заглушить двигатель автомобиля.
  2. Включить ближний свет.
  3. Выставить рычаг гидрокорректора фар в положение 0.
  4. Открыть капот.
  5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
  6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
  7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Настройка противотуманных фонарей

Регулировка противотуманных фар включает несколько этапов:

  • подготовка автомобиля;
  • составление схемы;
  • корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

  1. Поставить машину на расстоянии в 5-10 метров от стены.
  2. Замерить высоту центра фары и отметить линией на схеме.
  3. Перенести на стенку отметки центра машины и противотуманок.
  4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

  • противотуманный;
  • ближний;
  • дальний.

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

  • лампы сильно светят вверх или вниз;
  • смещен луч в одну из сторон;
  • неравномерная яркость фар при осмотре автомобиля;
  • недостаточная сила света, не видна четкая галка;
  • не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

infokuzov.ru

Регулировка фар на ВАЗ 2110 своими руками (видео)

Содержание:

  1. Нюансы отечественных авто
  2. Подготовка к регулировке
  3. Самостоятельная регулировка

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Регулировка фар

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

Регулировочные винты

Это касается и фар. Их свечение корректируется электроникой в зависимости от дорожного покрытия, уровня давления в шинах и ряда других параметров. Потому они редко могут слепить встречные машины, вовремя замечают препятствия на дороге, успевают разглядеть предупреждающие знаки, ограничения скорости.

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Подготовка к регулировке

Для начала рекомендуем посмотреть видео по регулировке фар на ВАЗ 2110. Обучающие уроки позволят более детально разобраться в нюансах процедуры, обратить внимание на важные моменты операции.

Все не так сложно, как может показаться на первый взгляд. Для начала подготовьте соответствующим образом автомобиль к регулировке оптики.

  1. Проведите мойку автомобильных фар, чтобы они были максимально чистыми.
  2. Изучите состояние стекла оптики. В некоторых случаях придется отполировать. Процедура не сложная, но требующая тщательного и аккуратного подхода.
  3. Теперь проверьте отражатель на предмет наличия дефектов, повреждений. Если они есть, лучше сразу заменить его на новый.
  4. Если автомобиль эксплуатируется давно, тогда имеющиеся лампы вряд ли современные и высокоэффективные. Специалисты рекомендуют использовать современные галогеновые лампочки, которые отлично справляются с освещением дорожного полотна.
  5. Обратите внимание на нормативные показатели, указанные в руководстве по эксплуатации вашего автомобиля. Перед регулировкой фар на ВАЗ 2110 необходимо: наполнить топливный бак, подкачать колеса до требуемых показателей, проверить запасное колесо.

Выполнив подготовку по получению необходимых условий, можно приступать непосредственно к настройкам.

Самостоятельная регулировка

Схема регулировки

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

  1. Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
  2. Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
  3. Отъедьте от стены на 5 метров.
  4. Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
  5. Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
  6. Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
  7. Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
  8. На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
  9. Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
  10. Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
  11. Теперь включите оптику в режим ближнего света.
  12. По очереди перекройте свет картоном или тканью, которая не пропускает его.
  13. Крутите винты регулировки для достижения нужного результата.
  14. Первой регулируют правую фару, а затем левую.
  15. Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Самое сложное в самостоятельное регулировке — это поиск идеально ровной площадки и стенки. Такие есть далеко не в каждом гараже. А проводить выравнивание пола и стены ради процедуры такого рода вряд ли кто-то захочет.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

 Загрузка ...

luxvaz.ru

Как отрегулировать фары на ВАЗ 2110 своими руками (видео) — Auto-Self.ru

Не секрет, что большинство аварий на дороге происходит именно тогда, когда солнце уходит, и наступает темнота. Некоторые автомобилисты просто забывают включить фары, у других они не работают, а третьи и вовсе слепят встречные машины своими неправильно отрегулированными огнями.

Регулировка фар

Чтобы не создавать проблемы себе и другим участникам дорожного движения, необходимо обязательно выполнить регулировку. Такая необходимость возникает при замене фонарей, либо после длительной эксплуатации автомобиля, у которого из-за вибраций и неровностей на дороге нарушается геометрия свечения головной оптики.

Нюансы отечественных авто

Владельцы современных иномарок во многом счастливые люди. Разумеется, их машины «напичканы» электроникой, автоматикой, потому огромная часть настроек выполняется автомобилем автоматически, либо с помощью компьютера.

Регулировочные винты

Это касается и фар. Их свечение корректируется электроникой в зависимости от дорожного покрытия, уровня давления в шинах и ряда других параметров. Потому они редко могут слепить встречные машины, вовремя замечают препятствия на дороге, успевают разглядеть предупреждающие знаки, ограничения скорости.

Отечественные автомобили, в том числе и ВАЗ 2110, этих преимуществ лишены. Корректировку света приходится выполнять вручную. Если этого не сделать, проблем избежать будет сложно.

Откровенно говоря, настройки все же лучше выполнять на специализированных станциях технического обслуживания. Но если у вас нет на это денег, либо услуги автосервиса слишком дорогие для вашего бюджета? В той ситуации можно прибегнуть к помощи собственных рук, а также пары рук товарища. Без помощника вам будет не обойтись.

Подготовка к регулировке

Для начала рекомендуем посмотреть видео по регулировке фар на ВАЗ 2110. Обучающие уроки позволят более детально разобраться в нюансах процедуры, обратить внимание на важные моменты операции.

Все не так сложно, как может показаться на первый взгляд. Для начала подготовьте соответствующим образом автомобиль к регулировке оптики.

  1. Проведите мойку автомобильных фар, чтобы они были максимально чистыми.
  2. Изучите состояние стекла оптики. В некоторых случаях придется отполировать. Процедура не сложная, но требующая тщательного и аккуратного подхода.
  3. Теперь проверьте отражатель на предмет наличия дефектов, повреждений. Если они есть, лучше сразу заменить его на новый.
  4. Если автомобиль эксплуатируется давно, тогда имеющиеся лампы вряд ли современные и высокоэффективные. Специалисты рекомендуют использовать современные галогеновые лампочки, которые отлично справляются с освещением дорожного полотна.
  5. Обратите внимание на нормативные показатели, указанные в руководстве по эксплуатации вашего автомобиля. Перед регулировкой фар на ВАЗ 2110 необходимо: наполнить топливный бак, подкачать колеса до требуемых показателей, проверить запасное колесо.

Выполнив подготовку по получению необходимых условий, можно приступать непосредственно к настройкам.

Самостоятельная регулировка

Схема регулировки

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

  1. Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
  2. Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
  3. Отъедьте от стены на 5 метров.
  4. Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
  5. Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
  6. Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
  7. Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
  8. На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
  9. Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
  10. Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
  11. Теперь включите оптику в режим ближнего света.
  12. По очереди перекройте свет картоном или тканью, которая не пропускает его.
  13. Крутите винты регулировки для достижения нужного результата.
  14. Первой регулируют правую фару, а затем левую.
  15. Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Самое сложное в самостоятельное регулировке — это поиск идеально ровной площадки и стенки. Такие есть далеко не в каждом гараже. А проводить выравнивание пола и стены ради процедуры такого рода вряд ли кто-то захочет.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

auto-self.ru

инструкция с видео как их правильно настроить и отрегулировать своими руками и что делать если не регулируются

От освещенности дорожного покрытия перед автомобилем в ночное время зависит безопасность водителя, пассажиров и других участников дорожного движения. Для обеспечения необходимого потока света требуется периодическая регулировка фар ВАЗ 2110, которая может выполняться своими руками.

Содержание

[ Раскрыть]

[ Скрыть]

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:

  • отечественного производства, так называемые фары Киржач;
  • импортные комплектующие, сделанные компанией Бош.

Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.

Фары Киржач

В конструкции изделий производства АО “Автосвет” (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).

Лампы дальнего света установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.

На сегодняшний день предприятие “Автосвет” является банкротом, часть оборудования передана заводу “Освар”. Встречающиеся в продаже запчасти под маркой “Киржач” являются подделками и не имеют к оригинальной продукции никакого отношения.

Фара завода “Автосвет”

Немецкие бошевские фары

Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.

Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название “немецкие Бош” используется автовладельцами по старой памяти.

Фара Бош для ВАЗ 2110

В чем заключается важность регулировки фар?

Важность регулировки фар объясняется такими нюансами безопасности:

  1. Некорректно отрегулированные фары формируют перед автомобилем широкий световой луч, который фактически ставит завесу, ограничивающую видимость. Данный эффект особенно заметен в дождливую или туманную погоду, а также во время снегопада.
  2. Неотрегулированный поток света на ближнем режиме ослепляет водителей встречного автотранспорта, увеличивая риск дорожно-транспортных происшествий. При переключении света на дальний режим будут “освещаться деревья”, но не дорога перед автомобилем.

Как правильно отрегулировать фары, не снимая их?

Автомобильные фары регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

  1. Нанесение шаблона разметки на стене или установка готового.
  2. Обозначение точек центров ламп.
  3. Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй – по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

  1. Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
  2. Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
  3. Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
  4. Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
  5. Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
  6. Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

  1. Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
  2. Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
  3. Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
  4. Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как “О”).
  5. Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
  6. Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
  7. Повернуть регулятор гидравлического корректора фар в положение, соответствующее минимальной загрузке.
  8. Открыть капот.
  9. Закрыть одну из фар плотным материалом, например, куском картона.
  10. Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
  11. Провести аналогичную процедуру с другой фарой.
Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?

В ряде случаев фары ВАЗ 2110 отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.

Как осуществить разборку фары?

Последовательность разборки фары ВАЗ 2110:

  1. Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.
  2. Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
  3. Открутить три точки крепления отражателя.
  4. Снять пружину корректора через отверстие для установки исполнительного механизма.
  5. Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
  6. Вымыть узлы фары, заменить неисправные детали и собрать узел заново. В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.

Особенности снятия и регулировки блок-фары

Процедура демонтажа фары:

  1. Отключить клемму аккумулятора.
  2. Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
  3. Снять штекеры подачи питания на головную фару.
  4. Вынуть исполнительные механизмы корректоров. Деталь крепится на защелке и поворотном фиксаторе.
  5. Отвернуть три болта крепления фары и немного утопить ее вглубь.
  6. Сдвинуть декоративную планку (“ресничку”) и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
  7. Открутить четвертую точку крепления фары и вынуть ее из гнезда.
  8. Установить новую деталь (процедура производится в обратном порядке).

Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.

Что делать, если блок-фара неисправна?

Распространенным дефектом “киржачских” деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

  1. Снять все точки крепления трубопроводов корректора к кузову.
  2. Вынуть регулятор, расположенный в панели приборов.
  3. Демонтировать защитное жабо трапеции дворников.
  4. Снять с креплений и отодвинуть расширительный бачок в сторону.
  5. Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
  6. Снять старый главный цилиндр системы.
  7. Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
  8. Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
  9. Протянуть магистрали по штатным маршрутам через моторный отсек.
  10. Проверить работу системы.
  11. Регулировать фары описанным выше методом.

Ниже показаны некоторые этапы замены.

Процедура установки нового гидрокорректора показана в видеоуроке от автора “Aleks B”.

Монтаж электрического корректора

Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 “Волга”:

  1. Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
  2. Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
  3. Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
  4. Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
  5. Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
  6. Защитить место подключения проводов к двигателям изолентой.
  7. Скроссировать проводку на штекер, который будет подключаться к клавише управления.
  8. Подключить кнопку.
Принципиальная схема подключения проводов на штекер клавиши

Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.

Дрожание света

Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.

Причинами дефекта являются:

  • выход отражателя из точек крепления;
  • поломка корректора;
  • плохое состояние ламп;
  • ослабевание регулировочных пружин.

Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.

 Загрузка ...

Видео

Регулировка фар ВАЗ 2110 продемонстрирована в видео от канала “Ремонт Двигателя! И интересное!.

avtozam.com
