Назначение и устройство тормозной системы – Тормозная система — Википедия

Содержание

Вспомогательная тормозная система: виды и назначение

Одной из систем, входящих в тормозное управление автомобиля, является вспомогательная тормозная система. Она работает вне зависимости от других тормозных систем и служит для поддержания постоянной скорости на затяжных спусках. Главная задача вспомогательной тормозной системы – разгрузка рабочей тормозной системы с целью снижения ее износа и перегрева во время длительного торможения. Применяется данная система в основном на коммерческих автомобилях.

Основное назначение системы

Вспомогательная тормозная система

Постепенно разгоняясь при движении на спусках, автомобиль может набрать достаточно высокую скорость, что может быть небезопасно для дальнейшего движения. Водитель вынужден постоянно контролировать скорость за счет использования рабочей тормозной системы. Такие циклы многократного притормаживания приводят к быстрому износу тормозных накладок и шин, а также увеличению температурного режима работы тормозного механизма.

В результате коэффициент трения накладок о тормозной барабан или диск снижается, что приводит к снижению эффективности всего тормозного механизма. А следовательно увеличивается тормозной путь автомобиля.

Для обеспечения длительного движения на спуске с небольшой фиксированной скоростью и без перегрева тормозных механизмов используется вспомогательная тормозная система. Она не может снизить скорость машины до нулевого значения. Это делает рабочая тормозная система, которая в «холодном» состоянии готова с наибольшей эффективностью выполнить свою задачу в нужный момент.

Виды и устройство вспомогательной тормозной системы

Вспомогательная тормозная система может быть представлена в виде следующих вариантов:

  • моторный или горный тормоз;
  • гидравлический тормоз-замедлитель;
  • электрический тормоз-замедлитель.

Моторный тормоз

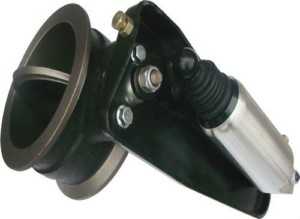

Заслонка горного тормоза

Моторный тормоз (он же «горный») представляет собой специальную воздушную заслонку, установленную в выпускной системе двигателя автомобиля.  Также в его состав входят дополнительные механизмы ограничения подачи топлива и поворота заслонки, вызывающие дополнительное сопротивление.

При торможении водитель заслонку переводит в закрытое положение, а топливный насос высокого давления — в положение ограниченной подачи топлива в двигатель. Выпуск воздуха из цилиндров через выпускную систему становится невозможным. Двигатель глушится, но вращение коленчатого вала не прекращается.

В процессе выталкивания воздуха через выпускные отверстия поршень испытывает сопротивление, за счет чего замедляется вращение коленчатого вала. Таким образом тормозной момент передается на трансмиссию и далее к ведущим колесам автомобиля.

Гидравлический тормоз-замедлитель

Устройство гидравлического тормоза-замедлителя представляет собой:

  • корпус;
  • два лопастных колеса.
Гидравлический тормоз-замедлитель

Лопастные колеса установлены в отдельном корпусе друг напротив друга на небольшом расстоянии. Между собой они жестко не связаны. Одно колесо, соединенное с корпусом тормоза, установлено неподвижно. Второе устанавливается на вале трансмиссии (например, карданном) и вращается вместе с ним. Корпус наполняется маслом для создания сопротивления вращению вала. Принцип работы данного устройства напоминает гидромуфту, только здесь крутящий момент не передается, а наоборот рассеивается, переходя в тепло.

Если гидравлический тормоз-замедлитель устанавливается перед коробкой передач, то он может обеспечить несколько стадий интенсивности торможения. Чем ниже передача, тем, соответственно, эффективнее торможение.

Электрический тормоз-замедлитель

Аналогично функционирует электрический тормоз-замедлитель, который состоит из:

  • ротора;
  • обмоток статора.
Электрический тормоз-замедлитель

Данный тип тормоза-замедлителя на автомобиле с механической  трансмиссией расположен в отдельном корпусе. Ротор замедлителя соединен с карданным валом либо с любым другим валом трансмиссии, а неподвижные обмотки статора закреплены в корпусе.

В результате подачи напряжения на обмотки статора появляется магнитное силовое поле, которое препятствует свободному вращению ротора. Возникающий тормозной момент,подобно гидрозамедлителю, подводится к ведущим колесам транспортного средства через трансмиссию.

На прицепах и полуприцепах при необходимости также может устанавливаться тормоз-замедлитель как электрического, так и гидравлического типа. На этот случай одна из осей должна быть выполнена с полуосями, между которыми и будет установлен замедлитель.

Подведем итог

Вспомогательная тормозная система необходима для поддержания постоянной скорости при движении автомобиля на затяжных спусках. Это снижает нагрузку на тормозные механизмы, увеличивая их срок службы.

techautoport.ru

Назначение и общее устройство тормозов автомобиля

Тормоза предназначены для уменьшения скорости движения и быстрой остановки автомобиля, а также для удержания его на месте.

В каждом автомобиле имеются два действующих независимо друг от друга тормоза — ножной и ручной. Ножной тормоз предназначен для торможения автомобиля в движении и потому является основным рабочим тормозом. Ручной тормоз служит главным образом для затормаживания автомобиля на стоянке, для удержания его на подъемах и спусках, а также для торможения автомобиля в случае неисправности ножного тормоза.

Ножные тормоза на всех автомобилях устанавливаются в колесах и устроены примерно одинаково. Колесный тормоз состоит из двух колодок 3, установленных шарнирно на пальцах 6, закрепленных на неподвижном тормозном диске 8. Колодки расположены внутри тормозного барабана 7, соединенного со ступицей колеса. Тормозной диск жестко соединен с поворотным кулаком переднего моста, а у задних мостов — с фланцами их кожухов. Между свободными концами колодок помещен разжимной кулак 9. Когда тормозная педаль не нажата, колодки, стянутые между собой пружиной 4, не касаются тормозного барабана и колесо свободно вращается.

Рис. Колесный тормоз: 1 — фрикционная накладка; 2 — заклепка; 3 — колодка; 4 — стяжная пружина; 5 — кронштейн пальцев колодок; 6 — пальцы; 7 — тормозной барабан; 8 — тормозной диск; 9 — разжимной кулак

При нажатии на тормозную педаль разжимной кулак поворачивается, преодолевая усилие пружины 4, раздвигает колодки и прижимает их к тормозному барабану с большой силой. В результате трения, возникающего между фрикционными накладками 1 колодок и барабаном, вращение колеса прекращается и автомобиль останавливается.

Привод колесных тормозов бывает:

Гидравлический привод тормозов обеспечивает большую плавность торможения автомобиля и одновременность работы тормозов всех колес. Тормоза с гидравлическим приводом применяются преимущественно на легковых и грузовых автомобилях небольшой грузоподъемности. Это объясняется тем, что с увеличением грузоподъемности автомобиля возрастает и усилие, которое водитель должен прикладывать к тормозной педали, чтобы затормозить автомобиль; управление такими тормозами значительно затрудняется.

Интенсивность торможения автомобиля, оборудованного тормозами с пневматическим приводом, зависит не от силы нажатия на тормозную педаль, а от величины ее перемещения. Тормоза с пневматическим приводом легки в управлении и устанавливаются на автомобилях большой грузоподъемности.

Широкое распространение пневматического привода тормозов на большегрузных автомобилях и тягачах объясняется еще и тем, что обеспечивается управление тормозами прицепа. Тормозная система прицепа присоединяется при помощи шланга к тормозной системе автомобиля-тягача и работает с нею как одно целое.

Пневмогидравлический привод тормозов сочетает в себе преимущества гидравлического и пневматического приводов: большую плавность торможения, легкость управления тормозом и возможность управления тормозами буксируемого прицепа.

ustroistvo-avtomobilya.ru

Тормозная система: описание,виды,устройство,фото,видео,принцип работы | НЕМЕЦКИЕ АВТОМАШИНЫ



Для эффективного управления движением любого механического средства – регулированием скорости на том или ином участке пути, замедлением её при выполнении маневров, наконец, для остановки в нужном месте – и в том числе экстренной – на всех грузовых и легковых автомобилях должна быть установлена соответствующая классу машины тормозная система. Для удержания машины на месте во время продолжительной стоянки, особенно на склоне, предусмотрен стояночный тормоз.

Для безопасной эксплуатации транспортного средства эта система должна быть надежна, как никакая другая

. Не случайно в перечне неисправностей, при которых запрещено использование транспортного средства (приложение к Правилам дорожного движения РФ), неисправности тормозных систем вынесены на первое место.

ВИДЫ И УСТРОЙСТВО ТОРМОЗНЫХ СИСТЕМ

В современных автомобилях используют устройства тормозов двух видов – дисковые и барабанные. Название устройств видов тормозных систем пошло от используемого главного элемента, воспринимающего тормозное усилие, выполненного в виде диска или в виде барабана.

Барабанные тормоза насчитывают более ста лет, в настоящее время считаются устаревшими, обычно применяются в ус

тройстве заднего моста автомобиля. Устройство задних барабанных тормозов достаточно простое и надежное. Ступица колеса жестко соединена с тормозным барабаном, который и воспринимает тормозящее усилие от двух тормозных колодок со специальными накладками. Пара колодок и гидравлический привод, называемый еще колесным цилиндром, смонтированы на тормозном щите, являющимся силовой деталью заднего моста. Устройство барабана таково, что удачно закрывает весь механизм от грязи и пыли, поэтому задний механизм торможения менее восприимчив к воздействию окружающей среды.

При нажатии педали тормоза давление гидравлической жидкости передается в рабочую полость колесного цилиндра и выталкивает из него два симметричных штока, прижимающих колодки к внутренней поверхности тормозного барабана. В старых моделях барабан изготавливался из специальных сортов чугуна, современные барабаны отливаются из алюминиевых сплавов с чугунными вставками, что значительно улучшает отведение тепла от трущихся поверхностей.

В конструкции барабанного механизма предусмотрено крепление троса стояночного тормоза. При выжимании рычага на определенную величину, легко контролируемую по количеству щелчков храповика фиксатора, трос натягивается и через специальный рычаг механизма тормоза с усилием прижимает колодки заднего тормоза к барабану, тем самым фиксируя колеса машины.

Преимущества устройства барабанных систем:

  • общая рабочая поверхность колодок составляет не менее 400 см2для легкового автомобиля класса «В», что в разы больше суммарной поверхности накладок дисковых систем;
  • при меньшей эффективности, значительно большее останавливающее действие;
  • устройство привода позволяет легко подключить трос ручного стояночного тормоза, тогда как для дисковых систем это сделать значительно сложнее;
  • накладки на колодках изнашиваются медленнее.

Важно! Контролировать, насколько выработана и изношена рабочая поверхность барабана, в силу специфики устройства достаточно сложно, поэтому следует с каждой регулировкой системы демонтировать барабан и замерять остаточную толщину стенки.

Усилие торможения может достаточно изменить траекторию движения автомобиля, поэтому в системе управления торможением первым всегда подключается привод задних колес, с небольшим опозданием подключается привод колодок передних колес. Благодаря такой последовательности обеспечивается стабильность курса движения машины без бокового заноса или разворота.

Принцип работы тормозной системы

Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.

При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).

При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и поялению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.

При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.

Эффективность тормозной системы значительно повышается за счет применения систем активной безопасности автомобиля.

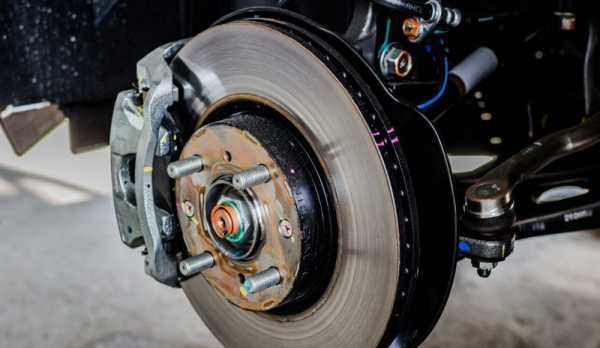

ТОРМОЗНЫЕ МЕХАНИЗМЫ

Механизмы тормозов используются для создания противодействующего вращению колёс механического момента. В основном на всех авто применяются фрикционные механизмы, работающие на трении соприкасающихся материалов. Они устанавливаются на колесе и делятся по конструкции на дисковые и барабанные типы.

1 — колесная шпилька дисковые тормоза
2 — направляющий палец
3 — смотровое отверстие
4 — суппорт
5  — клапан
6 — рабочий цилиндр
7 — тормозной шланг
8 — тормозная колодка
9 — вентиляционное отверстие
10 — тормозной диск
11 — ступица колеса
12- грязезащитный колпачок

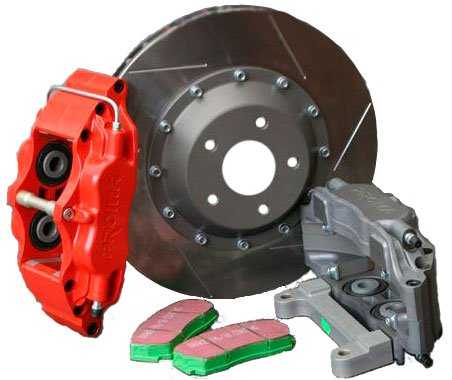

Дисковые механизмы могут быть с подвижным или статичным суппортом. Подвижный суппорт способствует равномерному износу трущихся накладок и, кроме того, обеспечивает постоянный зазор до поверхности диска вне зависимости от выработки накладок. Он крепится на подвеске с помощью кронштейна и имеет пазы для установки рабочих цилиндров. Диск, соединённый со ступицей колеса, имеет гладкую поверхность и отверстия для быстрого воздушного охлаждения.

Колодки с тормозящими накладками в нормальном положении прижаты к суппорту возвратными пружинами. Под давлением штока поршня исполнительных цилиндров колодки отжимаются к поверхности диска, происходит его торможение. Для индикации выработки накладок в колодках имеется датчик износа, который сигнализирует на приборную доску о критической выработке фрикционного поверхностного слоя колодок.

Барабанные механизмы имеют полукруглые колодки в виде полумесяца с фрикционными накладками с наружной стороны, нижние концы которых закреплены на неподвижной оси, а верхние концы могут раздвигаться под давлением поршней исполнительных цилиндров тормозов. Прижатые в нормальном положении друг к другу стяжными пружинами полукруглые колодки под давлением поршней раздвигаются и распирают внутреннюю поверхность вращающегося барабана. Трение поверхностей колодок и барабана приводит к торможению колеса. Для компенсации выработки трущейся поверхности имеется механизм самоподвода колодок к барабану.

По отношению к тормозам барабанного типа дисковые механизмы имеют следующие преимущества:

  • температурные изменения материала не влияют на состояние поверхности, и тормозной момент не зависит от нагрева диска;
  • эффективное воздушное охлаждение за счёт использования отверстий на диске и высокая температурная стойкость материала;
  • меньший тормозной путь за счёт активного действия всей поверхности колодок;
  • меньше вес и габариты;
  • высокая чувствительность системы торможения;
  • оперативность срабатывания;
  • лёгкость замены колодок, не требуется обточка и подгонка накладок при замене колодок;
  • до 70% инерции движения автомобиля могут гаситься на передних тормозных дисках.

О тормозных приводах

В автомобильных тормозных системах нашли применение вот эти типы тормозных приводов:



  • гидравлический;
  • пневматический;
  • комбинированный.
  • механический;

Гидравлический привод получил самое широкое распространение в рабочей тормозной системе автомобиля. В него входят:

  • главный тормозной цилиндр;
  • тормозная педаль;
  • колесные цилиндры;
  • усилитель тормозов
  • шланги и трубопроводы (рабочие контура).

При усилии на тормозную педаль водителем, та передает усилие от ноги на главный тормозной цилиндр. Усилитель тормозов дополнительно создает усилие, облегчая тем самым жизнь водителя. Широкое применение на машинах приобрел вакуумный усилитель тормозов.

 Главный тормозной цилиндр нагнетает тормозную жидкость к тормозным цилиндрам. Обычно над главным цилиндром стоит расширительный бачок, в нем содержится тормозная жидкость.

Колесный цилиндр прижимает тормозные колодки к тормозному барабану или диску.

Рабочий контур сейчас представляет из себя основной и вспомогательный. Например, вся система исправна, то значит работают оба, но при неисправности одного из них — другой будет работать.

Широко распространены три основные компоновки разделения рабочих контуров:

  • 2 + 2 подключенных параллельно — задние + передние;
  • 2 + 2 подключенных диагонально — правый передний + левый задний и так далее;
  • 4 + 2 в один контур подключены два передних, а в другой тормозные механизмы всех колес.

Прогресс не стоит на месте и сейчас в состав гидравлического тормозного привода добавляются разные электронные компоненты:

  • усилитель экстренного торможения
  • антиблокировочная система тормозов;
  • антипробуксовочная система;
  • система распределения тормозных усилий;
  • электронная блокировка дифференциала.

Пневматический привод применяется в тормозной системе большегрузных автомобилей.

Комбинированный тормозной привод — это комбинация разных типов привода.

Механический привод применяется в стояночной тормозной системе. Он включает в себя систему тяг и тросов, с помощью которых объединяет систему в одно целое, обычно на задние колеса имеет привод. Рычаг тормоза соединен при помощи тонкого троса с тормозными механизмами, где есть устройство, которое приводит в действие основные или стояночные колодки.

Есть автомобили, где стояночная система работает от ножной педали. Сейчас всё чаще стали применять в стояночной системе электропривод, который получил название — электромеханический стояночный тормоз.

Итак, как работает гидравлическая тормозная система

Осталось рассмотреть работу тормозной системы, что мы сделаем на примере гидравлической системы.

Когда водитель нажимает на педаль тормоза, то передается нагрузка к усилителю и тот создает усилие на главном тормозном цилиндре. А в свою очередь поршень главного тормозного цилиндра через трубопроводы нагнетает жидкость к колесным цилиндрам. Поршни колесных цилиндров от давления жидкости передвигают тормозные колодки к дискам или барабанам и происходит торможение автомобиля.

Когда водитель убирает ногу с педали тормоза, то педаль от действия возвратной пружины возвращается в начальное положение. Также, в свое положение возвращается и поршень главного тормозного цилиндра, а пружины отводят колодки от барабанов или дисков. Тормозная жидкость возвращается обратно в главный тормозной цилиндр и падает давление в системе.

УХОД ЗА ТОРМОЗНОЙ СИСТЕМОЙ АВТОМОБИЛЯ

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный.

Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок

Выхлопная система: описание,фото,назначение,тюнинг

Тормозные колодки описание виды фото видео параметры категории

Редуктор и все, что нужно о нем знать — описание,виды,фото,видео

ПОХОЖИЕ СТАТЬИ:

seite1.ru

Устройство и назначение тормозной системы

Устройство и назначение тормозной системы

Тормозная система служит для снижения скорости и быстрой остановки автомобиля, а также для удержания его на месте при стоянке. Наличие надежных тормозов позволяет увеличить среднюю скорость движения, а, следовательно, эффективность при эксплуатации автомобиля. К тормозной системе автомобиля предъявляются высокие требования. Она должна обеспечивать возможность быстрого снижения скорости и полной остановки автомобиля в различных условиях движения. На стоянках с продольным уклоном до 16% полностью груженый автомобиль должен надежно удерживаться тормозами от самопроизвольного перемещения. Современный автомобиль оборудуется рабочей, запасной, стояночной и вспомогательной тормозными системами.

Рабочая тормозная система служит для снижения скорости движения автомобиля вплоть до полной его остановки вне зависимости от его скорости, нагрузки и уклонов дороги. Стояночная тормозная система служит для удержания неподвижного автомобиля на горизонтальном участке или уклоне дороги и должна обеспечивать неподвижное состояние снаряженного легкового автомобиля на уклоне 23% включительно.

Стояночная тормозная система выполняет также функцию аварийной тормозной системы в случае выхода из строя рабочей тормозной системы. Запасная тормозная система предназначена для плавного снижения скорости движения автомобиля до остановки, в случаи отказа полной или частичной рабочей системы; она может быть менее эффективной, чем рабочая тормозная система.

Вспомогательная система тормозов предназначена для поддержания постоянной скорости автомобиля, при движении его на затяжных спусках горных дорог, с целью снижения нагрузки на рабочею тормозную систему при длительном торможении.

Каждая тормозная система состоит из тормозных механизмов, которые обеспечивают затормаживание колес или вал трансмиссий, и тормозного привода приводящего в действие тормозной механизм.

Гидравлический привод предназначен для передачи усилия водителя через педаль с помощью тормозной жидкости, и состоит из: тормозного главного цилиндра, колесного тормозного цилиндра и соединительных трубок и шлангов, гидровакуумного усилителя и регулятора давления задних тормозов.

Рабочая тормозная система имеет двухконтурный раздельный гидравлический привод на тормозные механизмы передних и задних колес. Также применяется рабочая тормозная система с диагональным разделением контуров, что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другого – левого переднего и правого заднего. Это позволяет уменьшить тормозной путь в случае повреждения соединительных трубок передних (дисковых) тормозных механизмов. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

Краткое описание и принцип действия тормозной системы автомобиля ВАЗ-210 8

1 – главный цилиндр гидропривода тормозов;

2 – трубопровод контура «правый передний – левый задний тормоз»;

3 – гибкий шланг переднего тормоза;

4 – бачок главного цилиндра;

5 – вакуумный усилитель;

6 – трубопровод контура «левый передний – правый задний тормоз»;

7 – тормозной механизм заднего колеса;

8 – упругий рычаг привода регулятора давления;

9 – гибкий шланг заднего тормоза;

10 – регулятор давления;

11 – рычаг привода регулятора давления;

12 – педаль тормоза;

13 – тормозной механизм переднего колеса.

Описание конструкции

Рабочая тормозная система — гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

ТОРМОЗНЫЕ МЕХАНИЗМЫ ПЕРЕДНИХ КОЛЕС

Тормозные механизмы передних колес 13 — дисковые, с однопоршневой плавающей скобой. На заводе автомобили комплектуются колодками с электрическим индикатором износа ( на автомобиле установлен электронный блок контроля).

Схема тормозного механизма показана на рис. 6-12 (6-13) суппорта 12 (4) в сборе с рабочими цилиндрами 17, тормозного диска 18, двух тормозных колодок 16(11), соединительных пальцев 8 (8) и трубопроводов.

Суппорт крепится к кронштейну 11 двумя болтами 9, которые стопорятся отгибанием на грань болтов стопорных пластин. Кронштейн 11, в свою очередь, крепится к фланцу поворотного кулака 10 вместе с защитным кожухом 13 и поворотным рычагом. В суппорте выполнен радиусный паз, через который проходит тормозной диск 18 и два поперечных паза для размещения тормозных колодок 16. В приливах суппорта имеются два окна с направляющими пазами, в которых установлены два противолежащих цилиндра 17. Для фиксацию цилиндров относительно суппорта в цилиндре установлен пружинный фиксатор 4, входящий в боковой паз суппорта.

В каждом цилиндре расположен поршень 3(1), который уплотняется резиновым кольцом 6 (3). Оно расположено в канавке цилиндра и плотно обжимает поверхность поршня. Полость цилиндра защищена от загрязнения резиновым колпачком 7 (2).

Рабочие полости цилиндров соединены между собой трубопроводом 2 (5). Во внешний цилиндр ввернут штуцер 1 (6) для прокачки контура привода передних тормозов, во внутренний — штуцер шланга для подвода тормозной жидкости.

Поршень 3 упирается в тормозные колодки 16, которые установлены на пальцах 8 и поджимаются к ним пружинами 15 (7). Пальцы 8 удерживаются в цилиндре шплинтами 14 (9).

Тормозной диск 18 крепится к ступице колеса двумя установочными штифтами.

При торможении поршни под давлением жидкости выдвигаются из колесных цилиндров и поджимают колодки к тормозному диску. На передних колесах создается тормозной момент. При движении поршни увлекают за собой уплотнительные кольца 6, которые при этом скручиваются. При растормаживании, когда давление в приводе передних колес падает, поршни за счет упругой деформации колец 6 вдвигаются обратно в цилиндры. При этом накладки тормозных колодок будут находиться в легком соприкосновении с тормозным диском. При износе накладок, когда зазор в тормозном механизме увеличивается, в приводе создается большее давление жидкости, чтобы создать тормозной момент. Под действием давления жидкости поршни 3 проскальзывают относительно колец 6 и занимают новое положение в цилиндрах, которое обеспечивает оптимальный зазор между диском и колодками. При замене колодок, когда толщина накладок уменьшается до 1,5 мм, поршни вручную утапливают в цилиндры, чтобы установить новые колодки.

Тормозные диски — чугунные. Минимальная толщина диска при износе 10,8 мм, максимально допустимое биение (на наибольшем радиусе) — 0,15 мм.

ТОРМОЗНЫЕ МЕХАНИЗМЫ ЗАДНИХ КОЛЕС

Тормозные механизмы задних колес 7 — барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

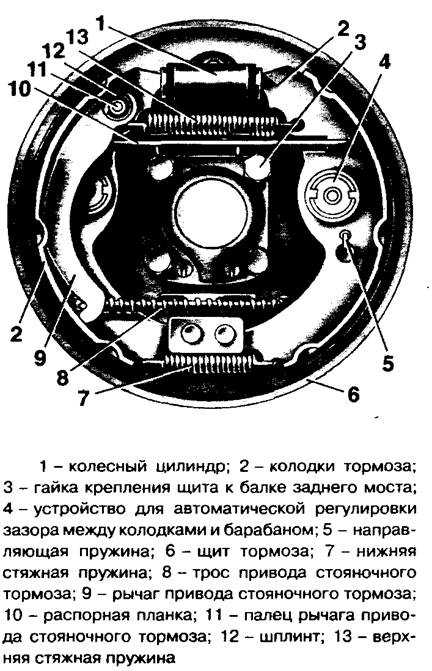

Тормозной механизм заднего колеса барабанного типа, с самоустанавливающимися колодками. Тормозные колодки 2 (рис. 5) с накладками, колесный цилиндр 1 и другие детали смонтированы на тормозном щите 6, который крепится к фланцу балки заднего моста.

.


Автоматическое устройство регулировки зазора между барабаном и накладками расположено в колесных цилиндрах .

Основным его элементом является разрезное упорное кольцо 9, установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25-1,65 мм. Упорные кольца установлены в цилиндре с натягом, обеспечивающим усилие сдвига колец по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие от стяжных пружин тормозных колодок.

При оптимальном зазоре между колодками и барабаном при торможении колодки раздвигаются до выбора зазора 1,25-1,65 мм между буртиком винта и буртиком упорного кольца. Указанный зазор обеспечивает ход колодок для создания максимального тормозного момента.

При износе накладок зазор 1,25-1,65 мм устраняется полностью, буртик на упорном винте 10 прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения, усилием стяжных пружин поршни сдвигаются до упора сухарей в буртики упорных колец. Так поддерживается оптимальный зазор в тормозном механизме.

Тормозной барабан отлит из алюминиевого сплава, имеет на наружной поверхности ребра жесткости и сквозные отверстия для сообщения внутренней полости барабана с атмосферой. Внутри барабана находится чугунное кольцо , с которым контактируются тормозные колодки. Барабан крепится к фланцу полуоси двумя штифтами и дополнительно вместе с колесом болтами. В барабане выполнены два резьбовых отверстия, в которые ввертываются установочные штифты при снятии барабана. Такое снятие возможно только в том случае, когда барабан " не прикипел" к фланцу полуоси, иначе возможен срыв резьбы в отверстиях барабана. Чтобы не происходило такого " прикипания" при сборке необходимо наносить на контактирующие поверхности барабана и полуоси графитовую смазку.

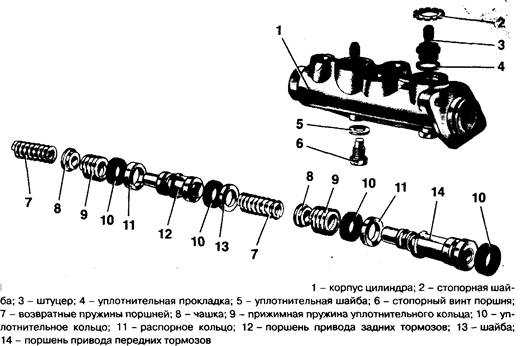

ГЛАВНЫЙ ЦИЛИНДР

Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый тормозной бачок 4 с датчиком недостаточного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины и уплотненная медной прокладкой В цилиндре последовательно установлены два поршня, один из которых приводит в действие задние тормоза, другой - передние. Между пробкой и поршнем 12, а также между поршнями 12 и 14 установлены возвратные пружины 7, под действием которых они возвращаются в исходное положение при растормаживании. При этом ход поршней в цилиндре ограничен винтами 6, хвостовики которых заходят в продольные пазы поршней. Поршень 12 привода задних тормозов уплотнен в цилиндре двумя кольцами 10. Переднее кольцо пружиной 9 поджато к торцевой поверхности канавки. Другой конец пружины упирается в тарелку 82. Заднее кольцо поджато к торцу поршня пружиной 7 через шайбу 13.

mirznanii.com

Тормозная система автомобиля: устройство, назначение и принцип действия тормозов

Одной из самых важных систем в автомобиле, является система торможения. При ее неисправности автомобиль становится смертельно опасным как для водителя, едущих с ним пассажиров, так и для всех остальных участников дорожного движения, включая вездесущих пешеходов. Поэтому исправность тормозной системы автомобиля - залог сохранности не только здоровья, но и жизни.

Тормозная система автомобиля предназначена для замедления или осуществления полной остановки транспортного средства. В тормозную систему входит ряд составных частей – это тормозные колодки, шланги, тормозные цилиндры, вакуумный усилитель, барабаны или диски.

Все современные автомобили оборудуются фрикционными тормозами. В основе работоспособности фрикционных тормозов используется сила трения неподвижных деталей механизма о подвижные.

Тормозная система разделяется на два вида: рабочая, которая предназначена для снижения скорости и остановки автомобиля и стояночная, которая используется для того, чтобы удержать автомобиль на неровной поверхности (ручник, но в современных автомобилях бывает и автоматический стояночный тормоз). Согласно требований, которые предъявляются странами, входящими в ЕЭС, рабочей и стояночной тормозной системами должен быть оборудован каждый производимый автомобиль.

Обеспечить безопасную эксплуатацию транспортных средств без высоко-эффективной и крайне надежной тормозной системы не представляется возможным. Перед инженерами, работающими в автомобилестроении, постоянно стоит задача совершенствования тормозных систем. Многие из этих усовершенствований, к сожалению, предлагаются только в дополнительных опциях к автомобилю или только в дорогих комплектациях, за которые приходится платить больше. Но стоит ли экономить на собственной безопасности? Это решает каждый автолюбитель самостоятельно.

Принцип действия тормозной системы

Схема подготовлена по материалам automn.ru и systemsauto.ru

  1. трубопровод контура «левый передний-правый задний тормозные механизмы»
  2. сигнальное устройство
  3. трубопровод контура «правый передний - левый задний тормозные механизмы»
  4. бачок главного тормозного цилиндра
  5. главный тормозной цилиндр
  6. вакуумный усилитель тормозов
  7. педаль тормоза
  8. регулятор давления
  9. трос стояночного тормоза
  10. тормозной механизм заднего колеса
  11. регулировочный наконечник стояночного тормоза
  12. рычаг привода стояночного тормоза
  13. тормозной механизм переднего колеса

При нажатии на педаль тормоза в тормозной системе создается давление, которое усиливается вакуумным усилителем и передается через тормозные шланги на неподвижные части тормозного механизма - колодки.

Тем самым тормозные колодки приводятся в движение и либо зажимают тормозной диск (в дисковых тормозах), либо упираются в стенки барабана (в тормозах барабанного типа), что обеспечивает торможение.

Дисковые тормоза хотя и более дорогие, но более надежные, поэтому барабанные тормоза используются лишь на задних колесах бюджетных автомобилей.

Схема дисковых тормозов

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод - это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным...

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Видео: принцип работы тормозной системы

Читайте также, какие неисправности тормозной системы наиболее часто встречаются...

autodromo.ru

Виды современных тормозных систем

Инженеры справедливо называют тормозную систему автомобиля основной составляющей любого транспортного средства. Задачей этого устройства является обеспечение безопасности во время движения. Имея в распоряжении тормоз, водитель может вовремя замедлить ход, либо же остановить машину полностью. Дополнительные системы активно помогают при езде и во время стоянки транспорта. Если изучить исключительно механические компоненты, ничего сложного в системе торможения вы не увидите. Она состоит преимущественно из привода и исполнительных механизмов. Этот принцип устройства применяется на всех тормозах. Но современные автомобили пошли намного дальше. Производители начали использовать вспомогательные системы, с помощью которых удалось повысить эффективность работы тормозов.

Разновидность современных тормозных систем.

Виды

Для начала нужно познакомиться с видами тормозных систем, которые используются на транспортных средствах. Тормоза используются с самого появления первых машин. Тогда конструкция была предельно простая и примитивная. Но и её хватало для обеспечения эффективного торможения из-за малой максимальной скорости. Но постепенно машины становились быстрее. Это заставило производителей разрабатывать более действенные и сложные тормозные механизмы. Если говорить о разновидностях, то классификация тормозных систем для автомобилей предусматривает несколько разных решений в зависимости от:

  • назначения;
  • привода;
  • рабочих механизмов.

Поскольку в торможении принимает участие целый ряд элементов и агрегатов, нужно понять, чем системы друг от друга отличаются.

Назначение

Начнём с назначений и типов тормозных систем. Легковые машины предусматривают использование рабочего и стояночного тормоза. В роли дополнительных устройств выступают резервные и горные системы торможения. Рабочий тип тормозной системы легковых автомобилей замедляет движение транспорта и позволяет полностью остановиться. Особенностью является то, что интенсивность снижения скорости напрямую зависит от того, как сильно водитель нажимает на соответствующую педаль. Название стояночного тормоза говорит само за себя. С его помощью машина блокирует любые возможные перемещения, находясь на стоянке. Колёса обездвиживаются, а потому исключается произвольное движение, которое может возникнуть при нахождении ТС на каком-нибудь склоне.

Резервные или аварийные тормоза служат в качестве вспомогательного механизма на тот случай, когда ломается основной агрегат. У большинства легковых машин запасной аварийный тормоз преимущественно отсутствует, а вместо него эта роль передаётся стояночной системе. Горные тормоза актуально применять в конструкции грузовых машин. Такая система позволяет принудительно сбросить обороты двигателя, когда грузовой транспорт движется с горы. Так замедляется движение авто без применения основного рабочего тормоза. Это полезное решение, поскольку исключается перегрев и предотвращается возможный отказ главной системы.

Привод

Также тормозные системы различают в зависимости от того, какой тип привода на каждой из них используется. Задачей привода является передача усилия рабочих механизмов, либо же выполнение тех или иных действий с компонентами системы, отвечающей за торможение. Привод бывает:

  • механическим;
  • гидравлическим;
  • пневматическим;
  • комбинированным.

В механических системах воздействие на рабочие узлы осуществляется с помощью тяг, рычагов и специальных тросов. В обычных тормозах этот привод практически не применяется. Зато часто оказывается в составе стояночного тормоза. Гидравлические приводы являются наиболее распространёнными при создании легковых машин. Основой его работы является физическое свойство жидкости, которое заключается в её несжимаемости. С её помощью усилие довольно легко передаётся на рабочие механизмы, а потому водителю не приходится сильно давить на педаль.

Пневматический привод получил широкое распространение в конструкции грузовых машин. Рабочим телом тут является сжатый воздух, нагнетание которого осуществляется за счёт использования компрессора. Когда водитель давит на педаль, открываются специальные каналы. По ним воздух идёт в камеры, непосредственно связанными с рабочими тормозными механизмами. Комбинированный привод актуален для спецтехники. Особенностью системы является одновременное использование разных приводов. На легковых машинах не устанавливается.

Рабочие механизмы

Рабочий механизм нужен для того, чтобы оказывать воздействие на автомобильные колёса, замедляя скорость их вращения. Потому это главные компоненты всей системы. Их делят на ленточные, дисковые и барабанные. Ленточные механизмы практически не применяются. Единственным исключением является спецтехника. Суть заключается в том, что на ось, предназначенную для передачи вращений на колёса, устанавливается барабан с лентой. Когда водитель тормозит, лента натягивается, и за счёт силы трения скорость вращения барабана падает. Дисковые механизмы оказались самыми распространёнными среди легковых транспортных средств. Основным элементом является диск, который жёстко фиксируют на ступице колеса.

Привод имеет непосредственную связь с суппортом, стоящем на диске торможения. Здесь имеются колодки фрикционного типа. Когда нажимается педаль, колодка прижимается к диску, и сила трения способствует замедлению. Если система барабанная, тогда место диска занимает барабан, установленный на ступицу. Внутри барабана есть пара колодок, которые имеют форму полумесяца. Их монтируют на неподвижную часть ступицы. Когда происходит торможение, этот провод разжимает колодки, после чего они начинают прижиматься к барабану, тем самым замедляя скорость его вращения.

Преимущества и недостатки

Поскольку о ленточных приводах говорить не имеет смысла, стоит обсудить сильные и слабые стороны дисковых и барабанных тормозных систем. К достоинствам дисковых решений относят следующие моменты:

  • высокий уровень эффективности;
  • небольшой вес;
  • компактные размеры;
  • низкая температура гидравлической жидкости при работе;
  • высокие показатели надёжности;
  • стабильность.

При этом дисковые тормоза недостаточно хорошо защищены от грязи, которая способна негативно повлиять на работоспособность всей системы. Что же касается барабанных аналогов, то их преимуществами являются:

  1. Большие показатели усилия. Это позволяет эффективно использовать барабаны на больших машинах и грузовиках, поскольку их масса внушительная, а потому дисковыми тормозами останавливать подобные транспортные средства сложнее.
  2. Длительный срок службы. Внутрь привода не проникает грязь, а потому накладки изнашиваются с меньшей интенсивностью.
  3. Доступная цена. Это касается покупки и обслуживания.

Но не всё так идеально с барабанными тормозами. Нельзя забывать про медленную скорость из реакции на нажатие педали, а также вероятность залипания тормозных колодок. Такое происходит, если машину в условиях сильной жары или чрезмерного холода оставляют на улице с включённым ручным тормозом.

Системы безопасности

Современные автомобили оснащаются дополнительным оборудованием, которое призвано повысить безопасность и поднять эффективность основных тормозных механизмов. Многие знают о том, что такое антиблокировочная тормозная система и зачем она нужна. Впервые о ней на практике узнали в 1978 году, когда компания Bosch разработала новинку и запустила её в производство. Тормозная система АБС предназначена для предотвращения блокировки автомобильных колёс, когда водитель резко нажимает на педаль и тормозит. Это позволяет машине сохранять устойчивость даже при условии экстренной остановки. Плюс АБС способствует сохранению управляемости транспортным средством. Но современные тенденции и увеличение скоростей заставили производителей придумывать новые решения для обеспечения надлежащей безопасности. Помимо АБС, которая стала уже стандартным решением на всех машинах, добавили ещё несколько новых систем. А именно:

  • Brake Assist;
  • Dynamic Brake Control;
  • Cornering Brake Control;
  • Electronic Brake Force Distribution.

Все эти вспомогательные, но очень полезные дополнительные системы торможения называют сокращённо BA (BAS или EBS), DBC, CBC и EBD.

BA

Чтобы повысить эффективность, после внедрения АБС начали использовать дополнительно тормозные системы EBS. На некоторых автомобилях её называют просто BA или BAS. От названия суть не меняется. Система направлена на снижение времени, необходимого для срабатывания тормозной системы. АБС позволяет максимально повысить эффективность торможения, если педаль тормоза выжата полностью. Но она не активируется, когда педаль нажимают слабо. Усилитель срабатывает в определённых ситуациях и обеспечивает аварийное торможение, если водитель резко жмёт на педаль, но ему не удаётся приложить достаточное усилие. Система измеряет, как быстро и с каким приложенным усилием осуществляется нажатие. Если это нужно, автоматически и моментально увеличивается давление внутри системы торможения до максимальных значений.

Чтобы реализовать такую задумку, в пневмоусилители вмонтировали датчик скорости, который следит за перемещением штока, и электромагнитный тип привода. Когда от датчика поступает сигнал об очень быстром перемещении штока, то есть водитель резко надавить на педаль, включается электромагнит и повышает величину воздействующей на шток силы. Именно это позволяет снизить время торможения, порой спасая водителю жизнь. Современные системы EBS способны запоминать особенности работы с тормозами водителя в обычном режиме, тем самым распознаётся экстренное торможение. Наличие EBS возможно только при условии присутствия на автомобиле ABS, поскольку они тесно взаимодействуют друг с другом.

Если говорить коротко, то EBS служит для додавливания педали тормоза, благодаря чему активируется система ABS. Но при этом EBS не способна распределять усилия на разные колёса. Сейчас ведутся активные разработки усовершенствованной версии этой тормозной системы, позволяющей совместно работать с круиз-контролем, распознавать автоматически препятствия впереди и помогать в сокращении тормозного пути. Специалисты из компании Bosch уверены, что новинка окажется ещё эффективнее стандартного Brake Assist.

DBC

Авторами этой системы торможения выступают инженеры немецкой компании BMW. Чем-то решение напоминает рассмотренный ранее BA. Но немецкая система помогает ускорять и дополнительно усиливать рост давления в приводе тормоза автомобиля при экстренной остановке. Даже если водитель прикладывает небольшое усилие, тормозной путь сокращается до минимума. Автоматическая система считывает информацию о скорости повышения давления и усилии, которое прикладывает водитель. Так компьютер определяет, является ли ситуация опасной. Если да, незамедлительно давление возрастает до максимума, что и позволяет машине затормозить быстрее.

Дополнительно блок управлением считывает данные о скорости движения о степени износа тормозов. DBC основана на принципе гидравлического усиления, в отличие от конкурентов, где применяется вакуумный принцип. Практика показывает, что гидравлика способствует лучшему и более точно распределяемому тормозному усилию при экстренных и аварийных остановках автотранспорта. Электроника DBC напрямую связана с системой стабилизации и ABS.

CBC

Эту систему разработали также баварские специалисты из BMW ещё в 1997 году. Когда авто начинает тормозить, задние колёса на машине разгружаются. Если это торможение происходит в повороте, заднюю ось может занести, поскольку растёт нагрузка на переднюю часть. CBC тесно связана с ABS. Их совместная работа позволяет предотвращать возможный снос задней оси, когда водитель начинает тормозить на входе в поворот. Система оптимально распределяет тормозные усилия. В итоге занос не происходит, даже если водитель плотно и резко зажимает педаль тормоза. Сигналы, идущие от датчиков ABS, передаются на CBC. Также определяется скорость, с которой вращаются колёса. Эти данные позволяют регулировать рост тормозного усилия для каждого из цилиндров. Происходит это так, чтобы нарастание происходило интенсивнее на внешнем переднем колесе, если смотреть относительно поворота. Такой принцип действия позволяет предотвращать заносы. На автомобилях система работает постоянно, но это остаётся незаметным для водителей. Хотя польза от подобного решения огромная.

EBD

Много говорится о системе распределения тормозных усилий EBD, но не каждый точно понимает, что это такое. EBD расшифровывается как электронная система распределения тормозных усилий. Из этого уже становится примерно понятно, какие функции и задачи выполняет система. В автомобилях это решение используется для того, чтобы перераспределять усилия от тормозов между задними и передними колёсами. Плюс система распределения тормозного усилия, или просто EBD, помогает в грамотном автоматическом перенаправлении между левой и правой стороной транспортного средства, опираясь не текущие условия передвижения. ЕБД входит в состав традиционной системы ABS, оснащённой электронным управлением.

Когда машина движется прямолинейно и начинает тормозить, нагрузка перераспределяется. А именно нагружаются передние колёса, а задние наоборот разгружаются. Если у задних тормозов будет аналогичное усилие, как и впереди, значительно возрастёт вероятность возникновения блокировки на задних колёсах. Используя специальные датчики скорости, электронный управляющий блок ABS определяет нужный момент и регулирует усилие. Во многом грамотное распределение зависит от того, какую массу имеет перевозимый груз и как он располагается.

Также ЕБД оказывается полезной при торможении во время входа в повороты. Тогда происходит увеличение нагрузки на внешние колёса относительно поворота и разгрузка внутренних. Тем самым гарантируется защита от возможной блокировки. ЕБД ориентируется на сигналы датчиков, установленных на колёсах, а также датчиков замедления или ускорения. Это позволяет системе определить, какие условия нужно создать для безопасного торможения. Комбинируя разные клапаны, давление рабочей жидкости перераспределяется. В итоге в каждом из колёс отмечается разный показатель давления.

Современные тормозные механизмы сохранили свой изначальный принцип работы. Но новые разработки сумели значительно повысить их эффективность. Теперь машина не просто может затормозить. Она делает это аккуратно, избегая блокировки колёс, заносов и прочих неприятностей, которые могут возникнуть при необходимости экстренно сбросить скорость. Многие недооценивают значимость современных тормозных систем. Хотя именно они во многом помогают уверенно чувствовать себя на дорогах, входить в повороты на солидных скоростях и своевременно останавливаться перед выскочившим впереди препятствием. Наличие всех ассистов тормозной системы постепенно становится обязательным условием при производстве и продаже новых автомобилей. И это абсолютно правильное решение, направленное на повышение безопасности на дорогах и снижение количества аварийных ситуаций или дорожно-транспортных происшествий.

drivertip.ru

1.2. Виды тормозных систем автомобиля

Тормозная система необходима для замедления транспортного средства и полной остановки автомобиля, а также его удержания на месте.

Для этого на автомобиле используют некоторые тормозные система, как - стояночная, рабочая, вспомогательная система и запасная.

Рабочая тормозная система используется постоянно, на любой скорости, для замедления и остановки автомобиля. Рабочая тормозная система, приводится в действие, путем нажатия на педаль тормоза. Она является самой эффективной системой из всех остальных.

Запасная тормозная система используется при неисправности основной. Она бывает в виде автономной системы или её функцию выполняет часть исправной рабочей тормозной системы.

Стояночная тормозная система нужна для удержания автомобиля на одном месте. Стояночную систему использую во избежание самопроизвольного движения автомобиля.

Вспомогательная тормозная система применяется на авто с повышенной массой. Вспомогательную систему используют для торможения на склонах и спусках. Не редко бывает, что на автомобилях роль вспомогательной системы играет двигатель, где выпускной трубопровод перекрывает заслонка.

Тормозная система - это важнейшая неотъемлемая часть автомобиля, служащая для обеспечения активной безопасности водителей и пешеходов. На многих автомобилях применяют различные устройства и системы, повышающие эффективность системы при торможении — это антиблокировочная система (ABS), усилитель экстренного торможения (BAS), усилитель тормозов [3].

1.3. Основные элементы тормозной системы автомобиля

Тормозная система автомобиля состоит из тормозного привода и тормозного механизма [5].

Рис.1.3. Схема гидропривода тормозов: 1 — трубопровод контура «левый передний-правый задний тормоз»; 2-сигнальное устройство; 3 — трубопровод контура «правый передний — левый задний тормоз»; 4 — бачок главного цилиндра; 5 — главный цилиндр гидропривода тормозов; 6 — вакуумный усилитель; 7 — педаль тормоза; 8 — регулятор давления задних тормозов; 9 — трос стояночного тормоза; 10 — тормозной механизм заднего колеса; 11 — регулировочный наконечник стояночного тормоза; 12 — рычаг привода стояночного тормоза; 13 — тормозной механизм переднего колеса.

Тормозным механизмом блокируются вращения колес автомобиля и в следствии чего, появляется тормозная сила, которая является причиной остановки автомобиля. Тормозные механизмы находятся на передних и задних колесах автомобиля.

Проще говоря, все тормозные механизмы можно назвать колодочными. И уже в свою очередь, их можно разделять по трению - барабанные и дисковые. Тормозной механизм основной системы монтируется в колесо, а за раздаточной коробкой или коробкой передач находится механизм стояночной системы.

Тормозные механизмы, как правило состоят из двух частей, из неподвижной и вращающейся. Неподвижная часть – это тормозные колодки, а вращающаяся часть барабанного механизма - это тормозной барабан.

Барабанные тормозные механизмы (рис. 1.4.) чаще всего стоят на задних колесах автомобиля. В процессе эксплуатации из-за износа, зазор между колодкой и барабаном увеличивается и для его устранения используют механические регуляторы.

Рис. 1.4. Барабанный тормозной механизм заднего колеса: 1 – чашка; 2 – прижимная пружина; 3 – приводной рычаг; 4 – тормозная колодка; 5 – верхняя стяжная пружина; 6 – распорная планка; 7 – регулировочный клин; 8 – колесный тормозной цилиндр; 9 – тормозной щит; 10 – болт; 11 – стержень; 12 – эксцентрик; 13 – нажимная пружина; 14 – нижняя стяжная пружина; 15 – прижимная пружина распорной планки.

На автомобилях могут применять различные комбинации тормозных механизмов:

  • два барабанных задних, два дисковых передних;

  • четыре барабанных;

  • четыре дисковых.

В тормозном дисковом механизме (рис. 1.5.) - диск вращается, а внутри суппорта установлены, две неподвижные колодки. В суппорте установлены рабочие цилиндры, при торможении они прижимают тормозные колодки к диску, а сам суппорт надежно закреплен на кронштейне. Для увеличения отвода тепла от рабочей зоны часто используются вентилируемые диски [8].

Рис. 1.5. Схема дискового тормозного механизма: 1 — колесная шпилька; 2 — направляющий палец; 3 — смотровое отверстие; 4 — суппорт; 5 — клапан; 6 — рабочий цилиндр; 7 — тормозной шланг; 8 — тормозная колодка; 9 — вентиляционное отверстие; 10 — тормозной диск; 11 — ступица колеса; 12 — грязезащитный колпачок.

studfile.net
