Мультиметр dt 832 инструкция с подробным описанием: Мультиметр dt 832: инструкция по применению

Содержание

Мультиметр dt 832: инструкция по применению

Когда-то, когда электричество появилось, можно было только в теории оперировать такими понятиями как: напряжение, сила тока, сопротивление проводников. Потом люди научились их изменять с достаточной точностью. Для этого использовались вольтметры, амперметры и омметры. Приборы современности нередко включают в себя все эти функции одновременно.

Некоторые инженерные решение содержат даже больше полезного функционала, чем можно представить. Один из них — мультиметр. В СНГ и во всем мире преобладает использование именно китайской продукции и мультиметров в том числе. Сегодня будет сказано, что из себя представляет китайский мультиметр dt 832, инструкция по его применению.

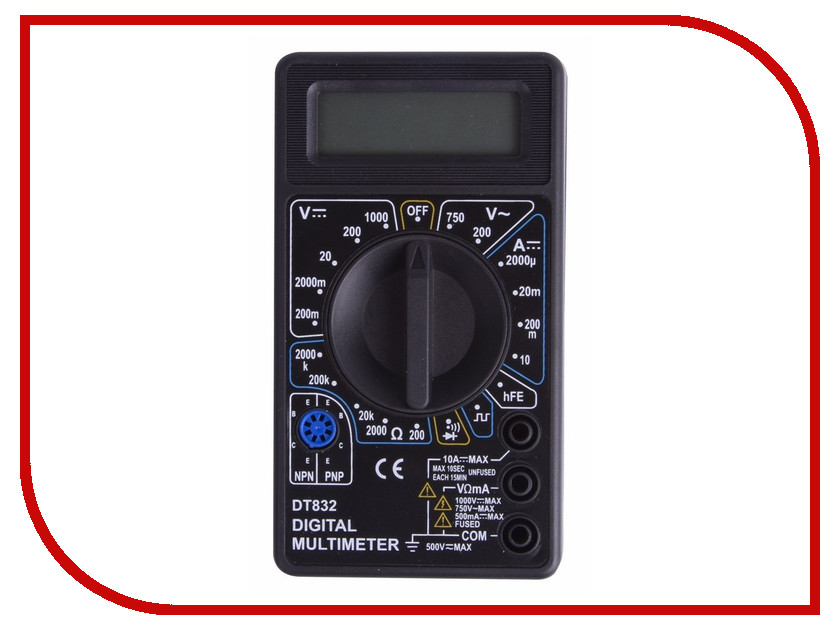

Цифровой мультиметр (тестер) Noisy DT-832

Что это такое

Мультиметр — это компактный, эргономичный и многофункциональный прибор для проведения замера основных параметров электрической сети в любых целях. Все мультиметры позволяют с определенной точностью производить измерения силы тока, напряжения, сопротивления и даже температуры с помощью своих щупов.

Мультиметры бывают двух видов:

  • Аналоговые, которые выводят результаты измерений с помощью механических инструментов отображения: стрелок, столбиков и цены делений, показывающей количественную характеристику измеряемой величины;
  • Цифровые. Наиболее часто используемые типы приборов, вывод информации у которых производится через встроенный дисплей, а все данные рассчитываются в цифровом виде.
Внешний вид обычного тестера для бытового применения

Характеристики мультиметра dt 832 и его устройство

Как и любой другой, прибор DT 832 обладает своими особенностями и техническими характеристиками. Сердце устройства — АЦП Intersil ICL7106, являющийся аналогом отечественного КР572 ПВ 5. Прибор выполнен в стиле «капля» из токоизолирующего пластика и обладает 1/3 разрядным цифровым дисплеем, который самостоятельно определяет полярность посылаемого сигнала. Скорость изменения показаний — 2 раза в секунду, а наибольшее эффективное аналоговое напряжение составляет 500 Вольт для переменного и постоянного тока.

Важно! Максимальная точность изменений достигается при использовании прибора в температурном диапазоне от21 до 25 градусов тепла. Нормальная работоспособность будет сохраняться от 0 до 40 градусов тепла. Чтобы защитить устройство от перегрузок, используется невосстанавливающийся предохранитель, установленный в плату.

Придел измерений для расчетных величин следующий:

  • Постоянное напряжение — 1000 Вольт;
  • Переменное напряжение — 750 Вольт;
  • Постоянный ток — 5 Ампер;
  • Сопротивление — 2 Мегаома.

Помимо этого, возможна генерация сигнала на частоте 50 Герц с амплитудой колебаний 5 Вольт в форме прямоугольника. Другие более подробные характеристики описаны в руководстве пользования и инструкции по эксплуатации прибора. Дополнительно на задней панели мультитестера есть панель синего цвета для проверки транзисторов на работоспособность.

Все функции цифрового мультитестера выполняются АЦП на одной плате

Принцип работы

Принцип действия мультиметра легче показать на какой-нибудь модели.

В основу работы аппарата положено аналогово-цифровое преобразование. Общие принципы можно изучить на примере рассматриваемого прибора DT 832

Преобразователи аналогового сигнала в цифровой, которые установлены в приборе, измеряют силу тока, напряжение постоянного и переменного электрического тока, сопротивление и конвертируют все это в нормализованное напряжение или цифровой код, если в устройстве имеется аналого-цифровой преобразователь.

Схема строения типичного мультиметра с аналого-цифровым преобразователем

Устройство прибора основано на нескольких ЦАП:

  • Преобразователе масштабирования электросигнала;
  • Низкочастотном аппарате, преобразующем напряжение переменного тока в постоянный;
  • Аналогичным преобразователем постоянного и переменного электрического тока в напряжение;
  • Конвертером сопротивления в напряжение.

Важно! Когда мультиметр получает эти параметры, преобразователи конвертируют аналоговые сигналы в цифровые и выводят их на дисплей устройства, исходя из выбранного режима и точности проведения измерений.

Вот такие настольные узкоспециализированные устройства можно заменить одним компактным прибором

Область использования

Мультиметр — универсальный прибор, который позволяет измерять силу переменного и постоянного тока, напряжение и сопротивление. Сфера его применения достаточно большая, в отличие от узкоспециализированных устройств, которые могут выполнять только специфические функции.

Мультитестеры активно используются в промышленной сфере, электрических расчетах, технике, при проведении ремонтных или монтажных работ. Их применяют и в отделочных работах, когда специалисты прокладываю электрическую сеть в помещения и дома на ряду с привычными контрольными электролампами. Эти приборы являются незаменимыми помощниками и в быту. Любой мужчина с помощью мультиметра может измерить все необходимые величины в домашней электрической цепи и обеспечить качественное подключение какого-либо оборудования.

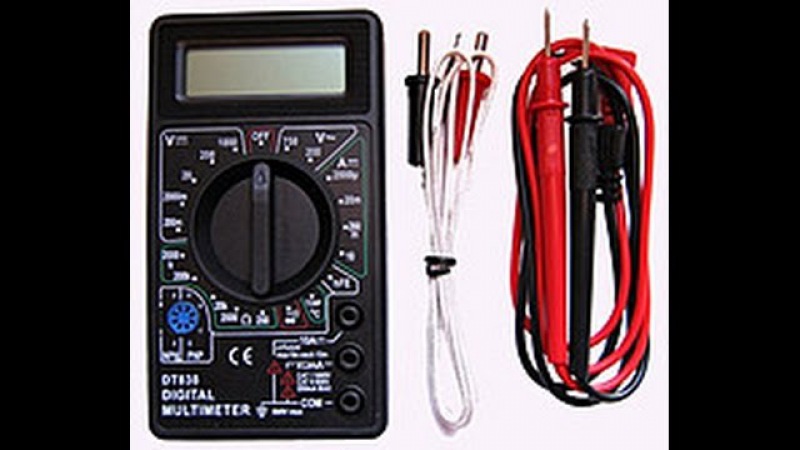

Часто мультитестеры продаются в наборе, укомплектованном различными сменными деталями

Как правильно пользоваться

Для того чтобы измерить величину сопротивляемости проводника с помощью такого прибора, нужно:

  • Включить мультиметр и настроить его на измерение сопротивления;
  • Подсоединить как угодно первый из его контактов к проводнику с одной стороны, а второй — с другой;
  • Если на цифровом экране появилась «1», то предела измерений не хватает и его нужно повысить с помощью переключателя;
  • Зафиксировать параметры и сравнить их с номинальными для данного проводника.
Описание переключателей мультиметра на примере одной из моделей

Важно! В процессе измерений важно придерживаться мер предосторожности: не хватать голыми руками провода без изоляции и не трогать разобранные электрические приборы.

Стоит отметить, что остальные параметры измеряются абсолютно также: один щуп устройства прикладывается к одному концу проводника (провода или электрического элемента), а второй — к другому. Разница в том, что перед началом измерений нужно установить переключатель на определение нужной величины и установить предел измерения. Также иногда (при измерении силы тока, например) требуется соблюдать полярность (красный провод — плюс, а черный — минус).

Проверка емкости обыкновенной пальчиковой батарейки с помощью мультитестера

Таким образом, мультиметр DT 832 — мощный и широко специализированный прибор для анализа не только домашней электрической сети, но и электроустановок промышленных масштабов. С его помощью можно измерить не только силу постоянного или переменного тока, но и напряжение, сопротивление, а также множество других электрических характеристик.

Схема digital multimeter dt 832 инструкция - JSFiddle

Editor layout

Classic Columns Bottom results Right results Tabs (columns) Tabs (rows)

Console

Console in the editor (beta)

Clear console on run

General

Line numbers

Wrap lines

Indent with tabs

Code hinting (autocomplete) (beta)

Indent size:

2 spaces3 spaces4 spaces

Key map:

DefaultSublime TextEMACS

Font size:

DefaultBigBiggerJabba

Behavior

Auto-run code

Only auto-run code that validates

Auto-save code (bumps the version)

Auto-close HTML tags

Auto-close brackets

Live code validation

Highlight matching tags

Boilerplates

Show boilerplates bar less often

Цифровой прибор dt 830b схема и ремонт.

Схемы мультиметров. Принципиальная схема мультиметра

Совсем недавно мне достались от одного автолюбителя 2 тестера DT-830B - с виду абсолютно новые. Сказал, что сгорели из-за неправильного подключения к аккумулятору амперметра в положении 10А, говорит включал параллельно в момент зарядки аккумулятора вот и накрылись сначала один, потом купил второй и его постигла та же участь. Попросил их себе, т.к. у моего тестера той же марки изношен корпус, да и вообще плохо он переносит падение со стола, вот и решил попросить его отдать мне эти два с целью поменять корпус. Приступил к работе взял снял крышку и решил сам убедиться в его неисправности.

Визуально обнаружил отсутствие одной клеммы, видимо батарейку доставали не заботясь о здоровье платы. Предохранитель цел, резисторы в норме - так что для проверки ставлю положение вольтметра, подключаю щупы - на дисплее 0,00. Омметр тоже, амперметр и т.д. Решил снять плату, и вот:

Обнаружил возле клеммы с батарейкой сгоревшую дорожку, бывает же такое дорожка горит, а предохранитель цел.

Соединил как смог и приступил к сборке, особое внимание неискушенных любителей домашнего ремонта хочу обратить на вот эти подшипники, которые при быстрой разборке могут потеряться, а без них четкого переключения не видать.

Собрал - работает. Радости много, вскрыл второй, и удивлению не было границ...

В результате + 2 тестера за 25 минут, собрав оба, проверил их на работоспособность - функционируют как новые!

Справа мой тестер и рядом два - теперь тоже моих:) Осталось придумать, зачем теперь мне их 3, но это уже другая история. Желаю всем внимательно относиться к любой технике, прежде чем на ней ставить крест, ведь часто ремонт заключается в простейших действиях, по восстановлению контактов.

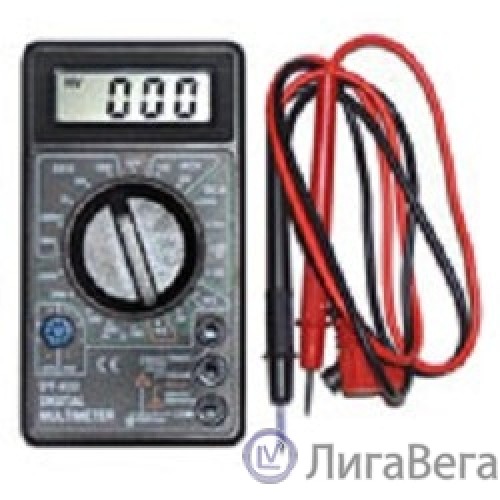

Мультиметр DT-830B - прибор китайского производства, которым пользуются многие. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. В настоящей статье рассказывается о том, что такое мультиметр DT-830B. Инструкция с подробным описанием прибора позволяет использовать его даже новичкам.

Выпускается много моделей, отличающихся по качеству, точности и функциональности.

Прибор предназначен для следующих основных измерений:

  • значений электрического тока;
  • напряжения между 2 точками в электрической цепи;
  • сопротивления.

Кроме того, мультиметр DT-830B и другие близкие модели могут выполнить множество дополнительных операций:

  • прозвонить схему при сопротивлении ниже 50 Ом со звуковой сигнализацией;
  • протестировать полупроводниковый диод на целостность и определить его прямое напряжение;
  • проверить полупроводниковый транзистор;
  • измерить электрическую емкость и индуктивность;
  • с помощью термопары;
  • определить частоту гармонического сигнала.

Как устроен мультиметр?

  1. Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
  2. Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение "Выкл".
  3. Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
  4. Тестовые гибкие провода красного и черного цвета с клещами.
  5. Панель для контроля транзисторов.

Мультиметр DT-830B: инструкция с подробным описанием режимов измерения

Не всем понятно, как измерять необходимые параметры прибором. Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться. В противном случае устройство может перегореть.

1. Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрических сопротивлений:

  1. Высокая погрешность показаний.
  2. При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

2. Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение "20". На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение "500". Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение "HV", которое загорается в левом верхнем углу. Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр.

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак "-".

3. Как измерить напряжение переменного тока

Установка в секторе ACV выполняется так же, как и в DCV. 220-380 В может привести к выходу прибора из строя при неправильном подключении.

4. Измерение величины постоянного тока

Малые токи для электронных схем измеряются в секторе DCA. В этих положениях переключателя недопустимо измерение напряжения. В этом случае произойдет короткое замыкание.

Для измерения величины тока до 10 А служит третье гнездо, в которое следует переставить красный щуп. Показания можно снимать всего несколько секунд. Обычно амперметром измеряют ток электроприборов. Пользоваться прибором в этом случае следует осторожно и когда измерения действительно необходимы.

5. Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

Прозвонив переходы мультиметром в прямом и обратном направлениях, можно определить, исправный транзистор или нет.

6. Сектор hFE

Прибором можно определить коэффициент усиления по току h31-транзистора. Для этого достаточно вставить его 3 вывода в соответствующие гнезда панельки. На дисплее сразу появится значение "h31". Для получения правильных результатов необходимо различать типы pnp (правая сторона панельки) и npn (левая сторона).

7. Возможности совершенствования прибора

На мультиметр DT-830B инструкция предусматривает определенное количество функций. Модели отличаются друг от друга незначительно, и при желании можно усовершенствовать любую, например, добавить измерение емкости конденсатора, температуры и всех остальных дополнительных функций, перечисленных ранее.

Основой мультиметра является

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего применяется микросхема ICL7106.

При измерении напряжения сигнал поступает с переключателя через резистор R17 на вход 31 микросхемы. Когда производится измерение переменного напряжения, происходит его выпрямление через диод D1, после чего по цепочке сигнал также проходит к выводу 32 микросхемы.

Измеряемый постоянный ток создает на резисторах, после чего сигнал также подается на вход 32. Защита микросхемы производится предохранителем на 0,2 А, установленным на входе.

Прибор часто выходит из строя при потере контактов и при неправильном включении. Прежде всего проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, поскольку хорошо защищен на входе от перегрузок. Сбои могут произойти при измерении сопротивления или тока.

Сгоревшие резисторы можно определить визуально, а диоды и транзисторы проверить с помощью способов, приведенных ранее. Производится проверка на отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется подача питания. Затем проверяется исправность микросхемы. Она должна быть работоспособной, если напряжение на выводе 30 составляет 3 В, а между питанием и общим выводом микросхемы нет пробоя.

При разборке не следует терять шарики переключателя, без которых не будет его надежной фиксации.

Когда менять батарейку?

Питание прибора меняется в случаях исчезновения цифр на дисплее и отклонения результатов измерений от приблизительных известных значений. На экране появляется изображение батарейки. Для ее замены нужно снять заднюю крышку, удалить старый и установить новый элемент.

Пользование мультиметром DT-830B очень удобное: батарейка меняется легко и очень редко. Только нужно работать с ним очень внимательно. Прибор можно легко сжечь при неправильном применении.

С проблемой поломки мультиметра радиолюбители сталкиваются периодически. Чаще всего проблема бывает в том, что мультиметр паяли с использованием кислоты и контакты просто окисляются. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например (как в моем случае), забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще.

Открыв мультиметр мы явно ничего не увидим, так как микросхему убило статикой. Сама микросхема будет скорее всего с цифрами 324, как на фотографии. Принципиальную схему DT9205A можно.

Но так как мультиметр производства Китая, то скорее всего на данную микросхему мы не найдем ни каких данных. Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры. И результат обрадовал - микросхема оказалась lm324, а точнее китайская копия, только с другими буквами. Поменять ее возможно на какой ни будь другой ОУ. Если у вас в городе есть радиомагазин, то можно быстренько сходить туда и купить эту микросхему, ну а если нет такого магазина (как в моем случае) или же он далеко, а измеритель емкости очень нужен - то меняем на любую имеющуюся микросхему, которая содержит в себе 4 операционных усилителя. Если счетверённых не найдется - просто поставьте две микросхемы, которые содержат по 2 ОУ, как я и поступил сначала.



Правда позже выяснилось, что с ними мультиметр даёт погрешность. Это было вызвано тем, что коефициент усиления моих ОУ отличался от коефициента усиления lm324. Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант - надо будет ждать долго прибытия заказа, и я решил поставить другие. Как раз за пару дней до ремонта мультиметра DT9205A прибыл заказ из пяти TL074.



Правда они у меня были в DIP корпусе и для того чтоб она не мешала закрытию крышки DT9205A - подпаял ее проводками.



Возможно, когда вы поменяете ОУ, даже если это lm324, то мультиметр будет показывать немого не правильно. В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой (показано красной стрелкой), но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание.


И напоследок пару фоток работы после ремонта.



С тех пор прошло достаточно времени - а мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265

Обсудить статью РЕМОНТ МУЛЬТИМЕТРА DT9205

Флюс СКФ

В любом случае, каким бы способом вы не демонтировали этот резистор с платы, на плате останутся бугорки старого припоя, нам нужно удалить его с помощью демонтажной оплетки, обмакнув ее в спирто-канифольный флюс. Кладем кончик оплетки прямо на припой и вдавливаем его, прогревая жалом паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.


Демонтажная оплетка

Ну а дальше дело техники: берем купленный нами в радиомагазине резистор, кладем его на контактные площадки, которые мы освободили от припоя, придавливаем отверткой сверху и касаясь жалом паяльника мощностью 25 ватт, площадок и выводов находящихся по краям резистора, запаиваем его на место.


Оплетка для припоя - применение

С первого раза, наверняка выйдет кривовато, но самое главное что прибор будет восстановлен. На форумах мнения по поводу подобных ремонтов разделялись, некоторые доказывали, что в связи с дешевизной мультиметров их вообще не имеет смысла ремонтировать, мол выбросили и сходили купили новый, другие готовы были даже идти до конца и перепаивать АЦП). Но как показывает этот случай, иногда ремонт мультиметра дело довольно простое и экономически выгодное, а с подобным ремонтом вполне может справиться любой домашний мастер. Всем! AKV.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии – фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Основа мультиметра – АЦП IC1 типа 7106 (ближайший отечественный аналог – микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 – на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т. д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату .


Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 – отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход – с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений – от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.


Рис. 3. Принципиальная схема мультиметра М832

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель (по схеме 1-8/1… 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.


При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.

Измерение тока


Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления


Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1….R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1…2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом – компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается , открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Заводские дефекты мультиметров М832
Проявление дефекта Возможная причина Устранение дефекта
Проверить элементы С1 и R15
Разомкнуть выводы разъема
При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В
Пропаять выводы IC2
Для восстановления надежного контакта нужно:

Поправить токопроводящие резинки;

Протереть спиртом соответствующие контактные площадки на печатной плате;

Облудить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50…60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А – только нули.

При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 …R6.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6…3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки (“1” на дисплее) или не устанавливается совсем. “Вылечить” некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор “заваливает” показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. “Лечится” заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ.

У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2…3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

Схемы М830...Разница не большая DT830 или М830...

Исключительно всем необходимо уметь пользоваться измерительными приборами.
Вольтамперомметр - универсальный прибор (коротко-"тестер", от слова "тест").Разновидностей очень много.все мы их рассматривать не будем.возьмем самый легкодоступный для всех мультиметр китайского производства DT-830B.

МУЛЬТИМЕТР DT-830B состоит из:
-дисплей ж/к
-переключатель многопозиционный
-гнезда для подключения щупов
-панель для проверки транзисторов
-задняя крышка(будет нужна для замены элемента питания прибора, элемент типа "Крона" 9 вольт)
Положения переключателя разделены на сектора:
OFF/on -выключатель питания прибора
DCV - измерение напряжения постоянного тока(вольтметр)
ACV- измерение напряжения перепенного тока(вольтметр)
hFe - сектор включения измерения транзисторов
1. 5v-9v- проверка элементов питания.
DCA - измерение постоянного тока (амперметр).
10А - сектор амперметра для измерения больших значений постоянного тока(по инструкции
измерения проводятся в течение нескольких секунд).
Диод -сектор для проверки диодов.
Ом -сектор измерения сопротивления.

Сектор DCV
На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора. Этим прибором при больших напряжениях нужно работать крайне осторожно.
При включении в положение "500" вольт на экране в левом верхнем углу загорается предупреждение HV. о том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно внимательным.

Обычно измерение напряжения ведется переключением больших положений диапазона на меньшие, если вы не знаете величину измеряемого напряжения. Например, перед измерением напряжения на аккумуляторной батареи сотового телефона или автомобиля, на которых написано максимальное напряжение 3 или 12 вольт,то ставим смело сектор в положение "20" вольт. Если поставим на меньшую, например, на "2000" милливольт прибор может выйти из строя. Если поставим на большую-показания прибора будут менее точными.
Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового электрооборудования, где оно не превышает величин прибора),тогда выставляете на верхнее положение "500" вольт и делаете замер. Вообщем-то, грубо замерять, с точностью до одного вольта, можно на положении "500" вольт.
Если требуется большая точность, переключите на нижнее положение, только чтобы величина измеряемого напряжения не превышала значения на положении выключателя прибора. Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует обязательного соблюдения полярности. Если полярность щупов ("+" - красный,"-"-черный) не будет совпадать с полярностью измеряемого напряжения/го в левой части экрана появится знак "-", а величина будет соответствовать измеряемой.

Сектор ACV
Сектор имеет на данной разновидности прибора 2 положения - "500" и "200" вольт.
С большой осторожностью обращайтесь с измерениями 220-380 вольт.
Порядок измерений и установки положений аналогичен сектору DCV.
Сектор DCA.
Является миллиамперметром постоянного тока и применяется для измерения маленьких токов, в основном в радиоэлектронных схемах. Нам пока не пригодиться.
Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете измерять напряжение, то прибор выйдет из строя.

Сектор Диод.
Одно положение для проверки диодов на пробой (на маленькое
сопротивление) и на обрыв (бесконечное сопротивление). Принципы измерения основаны на работе Омметра. Также как и hFE.
Сектор hFE
Для измерения транзисторов имеется панелька с указанием в какое гнездо какую ножку транзистора помещать. Проверяются транзисторы обеих п - р - п и р - п -р проводимостей на пробой, обрыв и на большее отклонение от стандартных сопротивлений переходов.

Цифровой мультиметр М832. Электрическая схема , описание, характеристики

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50...60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии - фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора


Рис. 1. Структурная схема АЦП 7106

Основа мультиметра - АЦП IC1 типа 7106 (ближайший отечественный аналог - микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 - на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.

Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 - отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход - с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора.

Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений - от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений).

Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Рис. 3. Принципиальная схема мультиметра М832

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1...R6, с выхода которого через переключатель (по схеме 1-8/1... 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1...R6 и резистором R17.

Измерение тока


Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления


Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1....R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1...2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом - компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.

Заводские дефекты мультиметров М832
Проявление дефекта Возможная причина Устранение дефекта
При включении прибора дисплей загорается и затем плавно гаснет Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея Проверить элементы С1 и R15
При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора Отогнуть или чуть укоротить пружину
При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1 Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14 Пропаять или заменить С2, С4, С5, R14
Прибор долго обнуляет показания Низкое качество конденсатора СЗ на входе АЦП (вывод 31) Заменить СЗ на конденсатор с малым коэффициентом абсорбции
При измерении сопротивлений показания дисплея долго устанавливаются Низкое качество конденсатора С5 (цепь автокоррекции нуля) Заменить С5 на конденсатор с малым коэффициентом абсорбции
Прибор неправильно работает во всех режимах, микросхема IC1 перегревается. Замкнулись между собой длинные выводы разъема для проверки транзисторов Разомкнуть выводы разъема
При измерении переменного напряжения показания прибора "плывут", например, вместо 220 В изменяются от 200 В до 240 В Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции
При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений Плохая пайка выводов микросхемы Ю2 Пропаять выводы IC2
Сегменты на дисплее пропадают и появляются Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки Для восстановления надежного контакта нужно:
поправить токопроводящие резинки;
протереть спиртом соответствующие контактные площадки на печатной плате;
облудить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50. ..60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.

В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5...R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А - только нули.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор Сб. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.

При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 ...R6.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6...3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки ("1" на дисплее) или не устанавливается совсем. "Вылечить" некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор "заваливает" показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. "Лечится" заменой конденсатора С4 на конденсатор величиной 0,22...0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.

У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2...3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Публикация: www. cxem.net

Смотрите другие статьи раздела.

Невозможно представить рабочий стол ремонт­ника без удобного недорогого цифрового мультиметра.

В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, его схема, а также наиболее часто встре­чающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разно­образие цифровых измерительных приборов различ­ной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобра­зователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портатив­ных измерительных приборов, был преобразова­тель на микросхеме ICL7106, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как M830B, M830, M832, M838. Вместо буквы M может стоять DT. В настоящее время эта серия приборов является самой распространен­ной и самой повторяемой в мире. Ее базовые воз­можности: измерение постоянных и переменных на­пряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, изме­рение сопротивлений до 2 МОм, тестирование дио­дов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, изме­рения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Ос­новной изготовитель мультиметров этой серии — фир­ма Precision Mastech Enterprises (Гонконг).

СХЕМА И РАБОТА ПРИБОРА

Принципиальная схема мультиметра

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескор­пусные микросхемы (DIE chips), кристалл которых при­паивается непосредственно на печатную плату.

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положи­тельное напряжение питания батареи 9 В, на вы­вод 26 — отрицательное. Внутри АЦП находится ис­точник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мульти-метра и гальванически связан с входом COM при­бора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне пи­тающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регу­лируемый делитель R11, VR1, R13, а с его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи питания. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображе­ние десятичных точек дисплея.

Диапазон рабочих входных напряжений U max на­прямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет

Стабильность и точность показаний дисплея за­висят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряже­ния U и выражаются числом

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме изме­рения напряжения представлена на рис. 4.

При изме­рении постоянного напряжения входной сигнал пода­ется на R1…R6, с выхода которого через переключа­тель [по схеме 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измере­ниях переменного напряжения вместе с конденсато­ром C3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стаби­лизированного напряжения 3 В, вывод 32.

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким об­разом, чтобы при измерении синусоидального на­пряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.

Измерение тока

Упрощенная схема мультиметра в режиме изме­рения тока представлена на рис. 5.

В режиме изме­рения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, коммутируемые в зави­симости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моде­лях могут не устанавливаться) и предохранителем F.

Измерение сопротивления

Упрощенная схема мультиметра в режиме изме­рения сопротивления представлена на рис. 6. В ре­жиме измерения сопротивления используется зави­симость, выраженная формулой (2).

На схеме вид­но, что один и тот же ток от источника напряжения +U протекает через опорный резистор и измеряе­мый резистор R» (токи входов 35, 36, 30 и 31 пре­небрежимо малы) и соотношение U и U равно со­отношению сопротивлений резисторов R» и R^. В ка­честве опорных резисторов используются R1..R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обыч­ные резисторы номиналом 1.2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не все­гда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонкиВ схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе ком­паратора (вывод 6) меньше порогового, на его вы­ходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в резуль­тате чего раздается звуковой сигнал. Порог опреде­ляется делителем R103, R104. Защита обеспечива­ется резистором R106 на входе компаратора.

ДЕФЕКТЫ МУЛЬТИМЕТРОВ

Все неисправности можно разделить на заводс­кой брак (и такое бывает) и повреждения, вызван­ные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно рас­положенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся за­водские дефекты мультиметров М832 приведены в таблице.

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения час­тотой 50.60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть ре­жим генерации меандра. Для проверки дисплея сле­дует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вы­вод), а другой щуп мультиметра прикладывать по­очередно к остальным выводам дисплея. Если уда­ется получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от пе­регрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособ­ности АЦП: напряжения стабилизации 3 В и отсут­ствия пробоя между выводами питания и общим вы­водом АЦП.

В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохра­нителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохра­нительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возмож­но выгорание сопротивлений R5…R8, причем визу­ально на сопротивлениях это может никак не про­явиться. В первом случае, когда пробивается толь­ко диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания ре­зисторов R5 или R6 в режиме измерения напряже­ния прибор будет завышать показания или показы­вать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании ре­зисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать пере­грузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления поврежде­ния происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напря­жения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разом­кнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряже­ния и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет изме­рять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапа­зонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряже­ния источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП по­являются трещины, повышается ток потребления мик­росхемы, что приводит к ее заметному нагреву.

При подаче на вход прибора очень высокого на­пряжения в режиме измерения напряжения может про­изойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположен­ный на задней крышке прибора, нарушая работу схе­мы. У Mastech такие дефекты не наблюдаются.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на прак­тике давать напряжение 2,6. 3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепоч­ки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют ис­пользовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисп­лее) или не устанавливается совсем. «Вылечить» не­качественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части ди­апазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденса­тора C4 на конденсатор величиной 0,22…0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. По­скольку в мультиметрах используются дисплеи со ста­тической индикацией, то для определения причины не­исправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Эффективным способом поиска причины неис­правности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим об­разом. Используется еще один, разумеется, исправ­ный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанав­ливается в гнездо COM, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 (минус питания), а черный поочередно касается каж­дой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отра­жено на дисплее как падение напряжения на откры­том диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме вклю­чены резисторы. Точно так же проверяются все вы­воды АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания осталь­ных выводов микросхемы. Показания прибора долж­ны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. вход­ное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно счи­тать выводы, которые показывают конечное сопро­тивление при любой полярности подключения к мик­росхеме. Если же прибор показывает обрыв при лю­бом подключении исследуемого вывода, то это на де­вяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универса­лен и может применяться при проверке различных цифровых и аналоговых микросхем.

Бывают неисправности, связанные с некаче­ственными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фир­мы, производящие дешевые мультиметры, редко по­крывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто до­рожки бывают чем-нибудь загрязнены. Ремонтиру­ется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протира­ются спиртом. Затем наносится тонкий слой техни­ческого вазелина. Все, прибор починен.

У приборов серии DT бывает иногда так, что пере­менное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усили­тели в цепи звукового генератора, и тогда при вклю­чении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитичес­кого конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необхо­димо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытека­ние батареи. Небольшие капли электролита можно про­тереть спиртом, но если плату залило сильно, то хоро­шие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпа­яв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в по­следнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосред­ственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопри­годность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чув­ствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недо­статка нужно вынуть плату и, сняв индикатор, закле­ить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, сле­дует обязательно прокрутить галетный переключа­тель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Без современных стиральных машин мы уже не можем жить, потому что они помогают нам сократить время на домашнюю работу, а мы его можем потратить с пользой для общения со своей семьей. Но как же быть, если данная техника все-же вышла из строя? Искать профессиональный сервисный центр, либо же самостоятельно ремонтировать?

Сегодня всё более популярным становится планировка кухни открытого плана, совмещение кухня-столовая. Этому способствует ряд положительных моментов: просторная светлая комната, открытое пространство даёт возможность быть в обеих комнатах, очень приятно готовить, особенно когда Вы находитесь в кругу семьи или друзей, Вы можете смотреть любимый фильм с семьёй во время приготовления пищи.

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • куда правильно подключать измерительные щупы
  • в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс .

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл. током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • не производите замеры во влажном помещении
  • не переключайте пределы измерений в момент самих замеров
  • не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Электрический мультиметр: тестер для электротехнических измерений

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Из данной статьи можно узнать, что такое электрический мультиметр: тестер, которым можно измерять силу тока, постоянное и переменное напряжение и сопротивление. Рассмотрим, какие приборы имеют дополнительные функции, такие как измерение коэффициента усиления транзистора, тестирование диодов, прозвонка электрической цепи, измерение частоты электрического сигнала, температуры, параметров конденсаторов, индуктивности катушек.

Мультиметр используется для снятия довольно широкого спектра показателей электротехнических комплексов

Электрический мультиметр: тестер для измерения электрических характеристик

Для измерения электрических показателей часто используются универсальные мультиметры (тестеры), токовые клещи DT 266, которые являются портативной компактной моделью прибора. Все мультиметры имеют схожую конструкцию за исключением некоторых отличительных особенностей. Обычный тестер состоит из:

Современные тестеры сочетают функции вольтметра, омметра, амперметра, частотомера, а также измерителя индуктивности и емкости

  • поворотного переключателя режимов измерения;
  • трех разъемов для подключения щупов;
  • гнезда для присоединения транзистора;
  • кнопки вкл/выкл.

На корпусе цифрового мультиметра (тестера) расположена шкала обозначений измеряемых величин и их максимальных значений. Поворотом переключателя можно выбрать одну из них:

  • DCV – измерение постоянного напряжения;
  • ACV – измерение переменного напряжения;
  • Ω — измерение сопротивления;
  • DCA – измерение постоянного тока;
  • HFE – измерение параметров транзистора;
  • знак диода – проверка или прозвонка диодов

Шкала обозначений измеряемых величин и их максимальных значений

Прибор оснащен несколькими гнездами для подключения красного и черного щупов. Щупы входят в комплект, однако часто являются элементами невысокого качества. Если они выходят из строя можно изготовить щупы для мультиметра своими руками, например, из корпусов авторучки и наконечников дротика. Для измерения величин необходимо их правильно присоединить, иначе можно вывести мультиметр из строя. Черный щуп следует подключать к гнезду СОМ, а красный присоединяется к разъему 10А для измерения силы тока свыше 200 мА, и к гнезду VAΩ, когда измеряется напряжение, сопротивление, ток до 200 мА, и когда осуществляется прозвонка.

Как правильно пользоваться мультиметром

Прежде чем приступить к измерению электрических величин, следует проверить прибор. Его необходимо параллельно с другим тестером или вольтметром подключить к розетке и сверить показания. Чтобы проверить точность измерения сопротивления, следует взять прибор с нанесенной маркировкой и сравнить с показанием тестера. Чтобы убедиться в точности измерения показателя силы тока, стоит провести поочередные измерения одинаковой нагрузки данным прибором и амперметром.

На примере мультиметра DT 832, инструкция по эксплуатации которого содержит подробное описание всех манипуляций с прибором, рассмотрим основные режимы работы прибора.

Шкалу сопротивления можно использовать для таких целей, как прозванивать трансформатор мультиметром, определить сопротивление резистора, выявить неисправные элементы, где показано пониженное напряжение, обратное сопротивление диодов, сопротивление нагревательного элемента.

При использовании мультитестера очень важно соблюдать все правила безопасности

Чтобы измерить сопротивление необходимо установить поворотный переключатель на соответствующий сектор Ω. Если примерное значение неизвестно, переключатель устанавливается на наименьшее значение, которое соответствует 200 Ом. Если на дисплее отображается «1», это говорит о том, что сопротивление больше, поэтому необходимо перейти на следующий уровень. Производить измерения до тех пор, пока не будет получена верная информация.

Обратите внимание! Следует помнить, что перед проведением измерения сопротивления, стоит убедиться в отсутствии питания в сети. Иначе прибор буде выдавать заведомо ложные значения.

Для измерения переменного напряжения необходимо направить переключатель на сектор V~ или ACV, который состоит из двух положений 200 В и 750 В. Измерения начинаются из большего значения. Если полученный результат оказался маленьким, тогда для более точного измерения стоит перейти на низкое положение. Черный щуп подключен в разъем СОМ, а красный в VAΩ. При измерении данного показателя соблюдение полярности необязательно.

Чтобы измерить постоянное напряжение переключатель мультиметра устанавливается в сектор V или DCV, где шкала разбита на 5 диапазонов. Замер следует начинать с наибольшего значения 1000 В, и постепенно понижать его до получения правильного результата. Если не следовать данному правилу, прибор может выйти из строя.

Шкала обозначений измеряемых величин имеет одинаковые значения во всех моделях мультиметров

Измерение постоянного тока следует проводить с особой осторожностью и аккуратностью. Для этого необходимо установить переключатель в нужный сектор DCA. Теперь следует правильно присоединить щупы. Черный по-прежнему вставляется в разъем СОМ, а красный следует установить в VAΩ, когда предполагаемое значение тока не превышает 200 мА. Если сила тока выше этого показателя, тогда щуп устанавливается в 10А. Если перепутать положения, можно спалить мультиметр.

Начинать измерения силы тока мультиметром следует с максимального значения порога измерений, постепенно понижая его до получения необходимого значения.

Важно! Для проведения измерений силы тока мультиметр следует подключить к цепи последовательно, а для сопротивления и напряжения – параллельно.

Измерение температуры мультиметром производится с помощью термопары, которая подключается к прибору вместо щупов.

Для измерения величин мультиметром, используются щупы, термопара или клещи

При работе с электротехникой иногда требуется определить индуктивность. Найти тестер с данной функцией довольно сложно. Для этого необходимо использовать специальную приставку. В качестве такого элемента для измерения индуктивности мультиметром подойдет цифровой тестер, имеющий порог точности измерения напряжения в 200 мВ.

Как прозвонить провода мультиметром

Когда необходимо определить работоспособность оборудования или исправность электропроводки, первое, что необходимо сделать, так это прозвонить кабеля и провода тестером. Он сразу выявит возможный разрыв в цепи, ее сопротивление и наличие короткого замыкания.

Полезный совет! Для прозвонки провода не обязательно использовать модель с данной функцией. Для этого подойдет не дорогой мультиметр с минимальными возможностями.

Сначала необходимо установить переключатель на значок диода. Красный щуп следует установить в разъем Ω, черный – СОМ. Далее для проверки прибора необходимо сомкнуть концы измерительных щупов между собой. Должен прозвенеть характерный сигнал. Теперь можно приступать к прозвонке провода. Для этого необходимо измерительными щупами прикоснуться к оголенным участкам кабеля или провода. На целостность провода указывает звуковой сигнал. При этом на экране отобразится значение сопротивления или «0». Если звуковой сигнал отсутствует, а на дисплее отобразилось значение «1», тогда проверяемый провод оборван.

В случае, если полярность выбрана неправильно — ничего не произойдет, но перед результатом на дисплее будет отображаться «-»

Далее рассмотрим, как прозванивать мультиметром многожильный кабель. Для этого, каждый конец следует зачистить и разделить на жилы. Теперь необходимо проверить наличие короткого замыкания в каждой жиле. Здесь звуковой сигнал символизирует о наличии между жилами короткого замыкания. Это особенно важно во время работы с высоким напряжением.

Теперь необходимо проверить целостность всех жил. Жилы одного конца кабеля скручиваются воедино, а на другом конце каждая проверяется прибором. Если звуковой сигнал отсутствует хотя бы один раз, целостность проводника нарушена.

Измерение емкости конденсатора мультиметром

Наиболее распространенная причина поломки радиоэлектронной техники является неисправность конденсаторов, которые входят в состав платы. Чтобы выявить слабое звено, необходимо прозвонить каждый из них с помощью мультиметра.

Поломку конденсатора легко можно определить с помощью электрического мультиметра

Перед тем, как проверить мультиметром емкость конденсатора, необходимо полностью его разрядить, иначе он может испортить измерительный прибор. Чтобы разрядить низковольтный прибор необходимо закоротить его выводы, а для высоковольтного конденсатора с большой емкостью следует использовать резистор на 5-10 кОм, который подключается к устройству.

Исправный конденсатор имеет емкость не менее 0,25 мкФарада. Перед тем, как проверить мультиметром емкость конденсатора, прибор следует выставить в соответствующий режим измерений на необходимый предел. Если тестер оснащен специальными посадочными гнездами, вставить в них конденсатор.

Как проверить мультиметром конденсатор, не выпаивая его из платы? Для этого необходимо присоединить их к измерительному прибору и дотронуться до выводов конденсатора. Здесь следует строго соблюдать полярность. Иначе устройство сразу выйдет из строя. На экране мультиметра отобразиться значение емкости, которое должно быть приближено к номинальному. Если это не так, конденсатор неисправен.

Проверить работоспособность конденсатора мультиметром можно даже без функции измерения емкости

Важно! Следует помнить, что производители конденсаторов всегда помечают галочкой минусовый контакт на устройстве.

Как прозвонить конденсатор мультиметром, если нет функции измерения его емкости? Для этого необходимо перевести прибор в режим измерения сопротивления и дотронуться щупами до соответствующих полярности выводов. На дисплее тестера отобразиться значение, которое будет расти. Это происходит от того, что мультиметр, контактируя с конденсатором, заряжает его. Спустя некоторое время на экране отобразиться «1», что сообщает об исправном состоянии устройства.

Если вначале проверки на экране появилась цифра «1», значит, в конденсаторе произошел обрыв и он уже неисправен. Если появился «0», внутри устройства произошло короткое замыкание.

Более подробный ход измерений можно посмотреть на видео – как проверить мультиметром конденсатор.

Статья по теме:

Мультиметр: какой лучше выбрать прибор для использования в домашних условиях

Характерные особенности прибора. Разновидности тестеров. Как правильно пользоваться устройством. Рейтинг наиболее востребованных моделей.

Как прозванивать мультиметром резисторы

Резистор – это электронный элемент с переменным или определенным значением электрического сопротивления. Перед тем, как прозвонить резистор мультиметром, необходимо его визуально осмотреть на наличие сколов и трещин на корпусе устройства. Если видимых повреждений нет, тогда следует приступить к проверке элемента. Для этого необходимо воспользоваться принципиальной схемой, на основании которой проводятся замеры в контрольных точках, где указаны необходимые значения величин.

Самым распространенным способом, как проверить мультиметр резистором, является измерение сопротивления, которое должно быть приближено к номинальному. Для этого переключатель тестера устанавливается в соответствующее положение. Красный щуп подключается к разъему VΩmA, а черный – СОМ.

Для проверки резисторов также используется мультифункциональный тестер

Перед тем, как прозвонить резистор, стоит выявить исправное состояние его проводов. Их между собой замыкают. На приборе должен отобразиться «0». Теперь можно перейти к измерению сопротивления резистора. Если на дисплее отображается «1», резистор неисправен. Если высвечивается другая величина, ее сравнивают с номинальной, учитывая допуск. Резистор исправен, если значения совпадают.

Как проверить мультеметром резистор, не выпаивая его из платы? Для этого можно использовать режим прозвона. Если элемент исправен, прозвучит характерный сигнал.

Применение мультиметра в быту

С помощью тестера можно провести диагностику многих элементов электроприборов и выявить тем самым неисправность.

Перед тем, как прозвонить ТЭН мультиметром, следует узнать его сопротивление, которое будет сравниваться с показанием тестера. Для этого необходимо воспользоваться формулой R=U2/P, где U – подаваемое напряжение, Р – мощность, которая обозначается на корпусе прибора.

Популярной проблемой бытовой техники является выход из строя нагревательного элемента, проверить который можно с помощью мультиметра

Для измерения следует установить переключатель в необходимый диапазон для измерения сопротивления. Щупы мультиметра приложить к корпусу бытового прибора и к выходным контактам ТЭНа по очереди. Если на дисплее отобразилось значение, близкое к полученному из формулы, тогда нагреватель исправен. Значение «0» сообщает о коротком замыкании внутри спирали, а бесконечное значение или «1» свидетельствует о том, что спираль оборвана.

Часто возникает вопрос: как прозвонить мультиметром электродвигатель бытового прибора? Поскольку существует несколько разновидностей двигателей, проверка работоспособности агрегата будет отличаться.

Перед тем, как проверить мультиметром электродвигатель, необходимо произвести его внешний осмотр, прикоснуться руками к металлическим поверхностям.

Перед проверкой необходимо полностью обесточить устройство. Тестер выставить в режим омметра, переключив на максимальный диапазон измерений. Как работать мультиметром, видео в статье наглядно отображает последовательность измерений для проверки работоспособности двигателя.

При измерении показателей, стоит учитывать погрешности работы мультиметра

Сегодня многие осветительные приборы оснащаются прогрессивными источниками света, такими как светодиоды, которые периодически могут выходить из строя. Именно тогда возникает важная задача, как проверить мультиметром светодиод. Для этого необходимо использовать тестер с режимом прозвонки, в котором проверяется работоспособность диодов. Здесь следует четко соблюдать полярность светодиода.

Красный щуп прибора соединяется с анодом, а черный с катодом. Если все выполнено правильно, рабочий светодиод должен начать светиться. Однако следует учитывать, что работая в режиме прозвонки, мультиметр имеет низкий показатель тока, поэтому диод может не отреагировать. Здесь следует уменьшить освещение, чтобы наглядно увидеть свечение диода. Также об исправном состоянии элемента свидетельствует отображенное значение на дисплее тестера, которое отличается от 1.

Полезный совет! Здесь одновременно можно проверить мультиметром мощность светодиода, вычислив данный параметр на основе полученных результатов.

Цифровые приборы имеют функцию фиксации показаний, что удобно при проверке нескольких показателей

С помощью тестера можно выявить два дефекта в работе простого преобразователя напряжения и тока. Перед тем, как проверить мультиметром трансформатор, необходимо знать выводы всех его обмоток. Далее при помощи измерительного прибора прозвонить каждую обмотку устройства в режиме омметра. Если на экране тестера отобразилась 1, это свидетельствует об обрыве обмотки.

Для выявления замыкания, одним щупом тестера следует коснуться к выводу обмотки, другим поочередно соединять с выводами других обмоток и корпуса. Короткого замыкания здесь быть не должно.

Как проверить мультиметром емкость аккумулятора

Аккумуляторные батареи используются для накопления и питания потребителей электрической энергией во время автономного режима работы. С помощью мультиметра можно проверить рабочее напряжение, рабочий ток, внутреннее сопротивление, ЭДС и ток утечки аккумулятора. Наиболее часто возникает вопрос, как проверить мультиметром зарядку аккумулятора.

С помощью мультитестера можно проверить заряд аккумулятора

Для этого необходимо обеспечить полную зарядку батареи. Далее, при помощи мощного потребителя создается нагрузка на аккумулятор, соединив последовательно батарею, тестер и потребитель. Замеряется ток. Периодически необходимо производить замеры напряжения батареи. Как только эта величина начнет понижаться, фиксируется время начала разрядки аккумулятора. Теперь общее время, которое прошло от начала испытания умножается на ток нагрузки. Полученное значение соответствует емкости АКБ.

Полученный результат после того, как проверили мультиметром аккумулятор, следует сравнить с паспортными данными. Если значение ниже номинального, устройство не пригодно для дальнейшей работы.

При использовании многих бытовых приборов, некоторые пользователи заинтересованы, как проверить мультиметром емкость аккумулятора 18650. Для начала необходимо знать номинальную емкость элемента, значение которой обычно написано на корпусе.

Для прозвона и выявления неисправностей, в мультиметре встроена функция генерации тестового сигнала

Рассматривая вопрос, как измерить мультиметром емкость аккумулятора, необходимо разобраться в технологии процесса. Измерительный прибор переводится в режим измерения постоянного тока в диапазоне 10 МА. Далее, красный щуп подводится к плюсовому контакту батареи, а черный – к минусовому. На экране должно отобразиться значение, которое приближено к номинальному. Тогда элемент годен для дальнейшей работы.

После того, как проверили емкость батарейки мультиметром, по полученному значению на приборе можно говорить о дальнейшей судьбе элемента. Если результат немного ниже номинального, батарейку можно использовать для более мощной техники, например для часов, фонарика. Если значение приближено к 1 А, элемент пригодится для обеспечения работоспособности дистанционного пульта.

Если стоит вопрос, как мультиметром проверить емкость аккумулятора телефона, следует помнить, что тестер покажет лишь приближенное значение. Для более точной диагностики следует использовать компьютерную программу или специальное зарядное устройство.

Мультиметром нельзя замерить емкость батареи телефона, а только приблизительное значение потребления в амперах

Применение мультиметра для автомобиля

Много владельцы авто часто задаются вопросом: как проверить мультиметром аккумулятор автомобиля при работающем двигателе? Для этого тестер переводится в режим измерения напряжения. Соблюдая полярность, выполняется подключение измерительного прибора к аккумулятору. Если на дисплее отображается значение 13,5-14 В, это свидетельствует о нормальном рабочем состоянии блока питания. Если значение выше 14,2 В, это является признаком низкого заряда.

Теперь перейдем к вопросу, как проверить мультиметром заряд аккумулятора на неработающем двигателе. Принцип измерения остается таким же, как и при работе двигателя. Нормальная работа аккумулятора должна соответствовать полученной величине, которая находится в пределах 12,5-13 В.  Если значение ниже 12 В, это говорит о том, что блок разряжен полностью.

Одной из важных деталей любого автомобиля является ДМРВ. Как проверить мультиметром расходомер, описано ниже. Для этого необходимо разобраться с конструкцией датчика и четко следовать инструкции.

Чтобы проверить работоспособность датчика массового расхода воздуха необязательно пользоваться услугами автосервиса. Сэкономив деньги и время, можно выполнить проверку ДМРВ мультиметром. Для начала следует знать распиновку контактной группы. Снимать датчик с места установки не нужно.

Мультиметр — это необходимый пробор в арсенале автовладельца, который поможет сэкономить на услугах автосервиса

Тестер выставляется в режим измерения постоянного тока до 2 В. Проверка датчика ДМРВ мультиметром, выполняется в четкой последовательности. Красным щупом прикасаются к желтому проводу, который отвечает за подачу входящего с ЭБУ сигнала. Черный щуп соединяется с проводом зеленого цвета, отвечающего за заземление. Повернув ключ зажигания, не заводя автомобиль, необходимо посмотреть на показания прибора.

Проверка ДМРВ ВАЗ-2114 мультиметром прошла успешно, если на дисплее прибора отображено значение не более 1.02 В. Датчик не работает, если на тестере отобразилось показание превышающее 1.05 В.

Обратите внимание! Для того, чтобы проверить мультиметром ДМРВ на ВАЗ 2110, как он работает, необходимо выполнить все вышеизложенные действия.

Перед тем, как проверить мультиметром датчик распредвала, необходимо выключить зажигание. Далее отсоединить от устройства все провода. Перевести тестер в режим измерения напряжения. Подключить к массе двигателя массу тестера. Результат измерения должен соответствовать напряжению, характерному для клемм аккумуляторной батареи. Если показания отличаются, цепь питания устройства вышла из строя. После, аналогичным способом следует измерить напряжение на массе датчика. Оно должно быть равным 0.

Проверить мультиметром аккумулятор автомобиля можно как при работающем, так и при неработающем двигателе

Теперь один провод мультиметра подключить к сильному выводу датчика, а другой присоединить к входу системы управления. Прокрутить стартером двигатель. Если на экране отобразиться 0,4-5 В, датчик рабочий.

Как проверить мультиметром датчик детонации? Прибор выставляется в положение измерения напряжения на 200 МВ. Щупы присоединяются к контактам. Теперь следует бить твердым предметом по корпусу устройства. Если на приборе, в зависимости от удара, показания напряжения увеличиваются до 40 МВ, датчик неисправен.

Далее рассмотрим, как прозвонить мультиметром катушку зажигания. Вначале необходимо убедиться в исправности первичной обмотки. Для этого следует выставить прибор в режим измерения сопротивление и подключить щупы к контактам «+» и «-». Если на экране отобразится значение в пределах 0,4-2 Ом, катушка исправна. Цифра 0 говорит о коротком замыкании. Если высвечивается бесконечность, произошел обрыв цепи.

Вторым этапом решения вопроса, как проверить мультиметром катушку зажигания является прозвон вторичной обмотки устройства. Для этого необходимо присоединить щупы мультиметра к выводу от провода высокого напряжения и к «+» контакту. Если катушка оснащена сердечником пластинчатого типа, сопротивление будет равно 6-8 кОм, другого типа – 15 кОм.

Проверить мультиметром катушку зажигания можно с помощью прозвона первичной и вторичной обмотки устройства

Более подробный ход проведения измерений можно посмотреть на видео «Как проверить мультиметром катушку зажигания».

Проверка генератора

Работоспособность системы зажигания автомобиля обеспечивают два устройства, которые работают в паре: генератор и аккумуляторная батарея. Нарушение нормального рабочего состояния одно из них приведет к снижению работоспособности всего агрегата.

Перед тем, как проверить генератор мультиметром, следует выполнить его внешний осмотр. Затем следует приступить к тестированию реле-регулятора, которое обеспечивает поддержание постоянного напряжения автомобиля. Для этого, тестер выставляется в режим постоянного напряжения в диапазоне 50 В. С помощью щупов соответственной полярности, измеряется напряжение на входных контактах генератора. Оно должно находиться в пределах 14-14,2 В.

Генератор и аккумуляторная батарея работают в паре, поэтому проверять необходимо два устройства

Если неисправность не обнаружена, следует перейти к вопросу, как проверить мультиметром диодный мост. Для этого необходимо разобрать корпус генератора и выполнить его проверку.

В случае исправного состояния диодного моста следует проверить ротор генератора. Для этого необходимо перевести тестер в режим измерения сопротивления и проверить его на токосъемных кольцах обмотки возбуждения. Величина не должна быть слишком большой.

Полезный совет! Если при выполнении измерений обнаружено короткое замыкание или обрыв, следует обратиться за помощью к специалисту.

Последним этапом является выполнение прозвонки мультиметром статора на отсутствие короткого замыкания обмоток. Сопротивление на приборе должно быть приближено к 1.

Мультметры последнего поколения оснащены функцией отправки данных на сматрфон, но стоимость такого аппарата довольно высока

Как прозванивать диодный мост мультиметром

В электронике диодные мосты часто применяются в одном корпусе. Узнать их работоспособность или выявить повреждения можно с помощью обычного тестера.

Перед тем, как прозвонить диодный мост, мультиметр выставляется в режим проверки диода или прозвонки. Проверка осуществляется в прямом включении. Красный щуп подключается к минусовому выводу, а черный к выводу с надписью АС. Так измеряется пороговое напряжение, которое для кремниевых диодов составляет 400-1000 мВ.

Полезный совет! Чтобы на 100% убедиться в исправности диодного моста проверка происходит в обратном включении. Черный щуп подключается к минусовому выводу, а красный — к плюсовому. На экране мультиметра должно отобразиться значение «1». Это говорит, что в P-N переходе присутствует большое сопротивление, и диоды ток не пропускают.

Таким способом проверяются все диоды моста. Если во время прозвонки диодов на дисплее мультиметра отобразиться нулевое сопротивление или прибор издаст сигнал, это свидетельствует о пробитом элементе внутри диодного моста. При проверке в обратном включении на экране также отобразиться «1». Однако, если и при прямом и обратном включении на дисплее прибора будет высвечиваться единица, это свидетельствует об обрыве, когда диод не проводит ток.

Применения мультиметра при проверке работоспособности или повреждений диодного моста

Прежде чем применять измерительный прибор, необходимо детально изучить инструкцию «Как пользоваться мультиметром», где подробно описаны все возможные манипуляции с тестером. Строго следуя рекомендациям, можно провести все необходимые измерения, которые не выведут прибор из строя и сделают его работу безопасной.

Проверка лямбда-зонда мультиметром: видео инструкция

Инструкция мультиметра dt 830

Инструкция мультиметра dt 830

Раньше. В моем стареньком 830 купленном в далеком 2003 году предохранитель действительно можно вынуть и заменить, а тут уже не так просто. Прикладываю инструкцию на русском для 830 серии, взял в сети. Недостатки: Панелька для транзисторов невысокого качества. Однако мы привыкли понимать под словом мультиметр все таки цифровой мультиметр. Мультиметр 830 состоит изА — сектор амперметра для измерения больших значений постоянного тока по инструкции измерения проводятся в течение нескольких секунд. В статье рассказано как пользоваться мультиметром тестером 830 и как не попасть.

Достоинства: Дешёвый, точный, удобный, незаменимый. МУЛЬТИМЕТР модель 830, 830, 831, 832, 838, 200. Доставка в любой регион России, гарантия12 мес. ОБЩИЕ ПОЛОЖЕНИЯ.1. Введение индикатором для измерения постоянного и переменного напряжения, температурымодель830С, 838,.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.830 Цифровой мультиметр, компактный, тест диодов, транзисторов, прозвон цепей. Инструкция по эксплуатации. Зато, по сравнению с другими бытовыми тестерами, мультиметр 830 уже в положительную сторону отличается наличием так называемых аварийных индикаторов, диод тестером и расширенной шкалой замеров. Инструкция по применению. Вольтамперомметруниверсальный прибор коротко тестер, от слова тест. Для примера возьмем.

В неприятную ситуацию с ним. Модель 830 это простейший тестер, который можно себе только представить. Не всем понятно, как измерять необходимые параметры прибором. Как пользоваться наиболее распространенным мультиметром 830. Цифровой мультиметр 830, 832, 837, 838 инструкция по применению в формате СКАЧАТЬ. Цифровой тестер типа 830 см. Рис.1, как и аналоговый, имеет два щупачерный и красный, и три гнезда для измерений. Отзыв рекомендуют: 97 Дата отзыва: 04. ИнструкцияГладенко Л. В.редактор Ляшко А. К.корректор Комплекс управления пневмоприводом томроза Стандарт.1 Мультиметр 830. Техника безопасности при.

830 выполняет множество функций, например, измеряет напряжение, ток, сопротивление. Видео работы тестером. Провода на щупах легко переламываются. В настоящей статье рассказывается о том, что такое мультиметр 830. Перед тем, как купить мультиметр, внимательно ознакомьтесь с инструкцией по эксплуатации. На передней панели мультиметра установлен многопозиционный переключатель, ЖК индикатор, гнездаАдля измерения большого значения постоянного тока по инструкции измерения проводятся в течение нескольких секунд. Сектор. На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры. Как правильно выбрать мультиметр.

Измерениях. Инструкция по эксплуатации. Мультиметр внешний вид и разъемы. Мультиметр цифровой Ресанта 830купить в Москве, Санкт Петербурге и России: цена, отзывы: 47 шт., инструкция по эксплуатации и характеристики в интернет магазине 220 Вольт. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром. К продавцу мультиметра никаких претензий нет. Если необходимо измерить постоянное напряжение датчика, аккумулятора или блока питания, первым делом переведите прибор в режим вольтметра. Мультиметр цифровой серии 830. Купить мультиметр с бесплатной доставкой можно здесь или Подписка на канал Как. Мультиметр Ресанта.

Широко распространенные мультиметры серии М 830 или 830. Исключительно всем необходимо уметь пользоваться измерительными приборами. 830. Как проверить конденсатор недорогими мультиметрами 830 и 15: 8:30.. Мультиметр 830прибор китайского производства, которым пользуются многие. Мультиметр 830: инструкция с подробным описанием режимов измерения. Тем, кто постоянно имеет дело с электроникой, не обойтись без подобной техники. Мультиметр — комбинированный электроизмерительный прибор, служащий для выполнения целого ряда разнообразных функций. Самые распространенные модели этих цифровых измерительных приборов: цифровой тестер 830. Цифровой мультиметр 830. В России.

Вместе с

Инструкция мультиметра dt 830 часто ищут

мультиметр dt-830b прозвонка

dt-830b инструкция на русском

dt-830b ремонт

dt-830b батарейка

dt-830b доработка

мультиметр dt-830b прозвонка проводов

dt-830b как прозвонить

tester fuke dt830b

Читайте также:

Чеченские песни новинки скачать бесплатно

Как скачать вконтакте на андроид через компьютер

Книга краткая история попы скачать

Скачать программу для прошивки psp

Книга бедный папа богатый папа скачать бесплатно

Как работать с мультиметром dt 832

С недавних пор в помощь автолюбителям на смену контрольной лампочке пришли недорогие компактные цифровые мультиметры. Так, что такое мультиметр?

Мультиметр — это многофункциональный (от слова "мульти"), универсальный прибор, который совмещает в себе функции вольтметра, амперметра и омметра. Тоесть, позволяет измерять напряжение и силу переменного и постоянного тока в сетях, а также сопротивление проводников.
Наряду с этими основными функциями мультиметр также имеет множество дополнительных, в зависимости от модели и цены устройства. Например, такие функции, как термощуп, режим прозвона цепей, режим проверки диодов и транзисторов, конденсаторов, функция памяти и другие.
Для автолюбителя, обычно, используемые функции ограничиваются режимом прозвона и вольтметром.

Для примера, рассмотрим наиболее распространенный и доступный мультиметр, и используемый мною, DT-832 под брендом ТЕК.

Данный прибор позволяет нам измерять силу только постоянного тока до 10 Ампер, постоянного напряжения до 1000 Вольт, переменного напряжения до 750 Вольт, сопротивления до 2000 килоОм, а также исправность диодов и транзисторов, имеется функция генератора сигнала 5В 50Гц (радиоэлектронщики поймут, а нам это не особо нужно).

Так, что мы видим на панели прибора?

Во-первых, это ЖК дисплей отображающий результаты измерений, под ним находится многопозиционный переключатель режимов и пределов, три гнезда под щупы, а также гнездо для проверки транзисторов.
В самое нижнее гнездо под обозначением «СОМ» вставляется черный "отрицательный" щуп, два верхних предназначены для красного "положительного".
«VΩmA» — среднее гнездо, используется для измерения напряжения, сопротивления и силы тока до 500mА, тоесть до предела 200mA на шкале переключателя. Эта линия находится под защитой предохранителя.
«10A» — нижнее гнездо, используется только для измерения силы тока в пределах от 200mA до 10А. Не находится под защитой предохранителя, что значит при превышении порога в 10А устройство может выйти из строя — попросту сгореть.

Теперь перейдем к измерениям. Но сначала одно важное правило: если вы не знаете примерной величины измеряемого параметра тока, то ставим переключатель на наивысший предел (не касается измерения сопротивления).

1. Измерение переменного напряжения
В этом режиме мы можем, например, измерить напряжение сети в обычной бытовой розетке. Так как, мы знаем, что напряжение в сети должно быть около 220В, то ставим переключатель на предел 750В, иначе у нас сгорит предохранитель. Подключаться следует параллельно к выводам, как показано на схеме (Рис.6), с потребителем или без. В нашем случае просто вставляем щупы в отверстие розетки.
Ни в коем случае не дотрагивайтесь до металлических частей щупа, а также удостоверьтесь что их изоляция не повреждена!

2. Измерение постоянного напряжения
Как мы знаем постоянное напряжение у нас присутствует в аккумуляторах, обычных батарейках, зарядных устройствах и блоках питания. Все это мы можем измерить аналогичным образом, как и при измерении переменного тока. Однако, тут уже следует соблюдать полярность, иначе дисплей покажет "отрицательные" значения. Такая функция мультиметра также позволяет находить нам провода с "+" или "-".
В случае с автомобилем можем смело выставлять переключатель в предел 20В и измерить напряжение в бортовой сети автомобиля, на клеммах аккумулятора, выходах генератора или же его падение под нагрузкой.

3. Измерение силы постоянного тока
Сила тока измеряется только при подключенном потребителе, т.е. под нагрузкой. Щупы мультиметра подсоединяются последовательно в разрыв цепи ДО потребителя.
Ни в коем случае нельзя подсоединяться напрямую к розетке или АКБ — мультиметр сразу выйдет из строя!
Измерение силы потребляемого тока позволяет нам, например, рассчитать необходимое сечение провода под дополнительное оборудование в автомобиле.

4. Прозвон цепей и диодов.
В этом режиме мы можем проверить участки цепи на обрыв, а также исправность диодов.
Измерения, как и в случае с проверкой сопротивления, проводятся при отключенном источнике питания. Для поиска обрыва подключаем один щуп к одному концу или точке цепи, а второй к другому, при этом, если цепь исправна мы услышим характерный звуковой сигнал и дисплей покажет околонулевые значения падения напряжения. Если где-то есть обрыв, то звуковой сигнал не прозвучит, а на дисплее будет циферка "1" в левом углу — означает "сопротивление стремится к бесконечности", т.е. цепь разомкнута.
При проверке диодов этим режимом мы можем выяснить пробит ли диод, а также величину падения напряжения в нем — ключевой параметр исправности.

В заключение хотел бы дать некоторые советы по выбору автомобильного мультиметра:
1. Выбирайте модель со встроенной звуковой индикацией, очень помогает.
2. С наличием плавкого предохранителя, который можно заменить, иначе устройство можно считать одноразовым, ошибки все равно будут.
3. С прорезиненным корпусом.
4. Желательно с выдвижной подставкой.
Но для первого ознакомления подойдет и самый простенький, чтобы не жалко.

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT-832. Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю.

Назначение и особенности

Мультиметр DT-832 представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры. Из недостатков прибора выделяют отсутствие независимой кнопки питания, подставки и недостаточно качественные щупы в комплекте.

Мультиметром можно измерить:

  • постоянное и переменное напряжение;
  • сопротивление;
  • p-n переходы;
  • постоянный ток;
  • целостность проводки;
  • коэффициент усиления транзистора.

Кроме этого, прибор имеет встроенный П-образный генератор с амплитудой сигнала 5 В и функцию прозвонки диодов. Особенности прибора:

  • присутствие защиты от перегрузки для всех измерительных диапазонов;
  • автоматическое определение полярности постоянного сигнала;
  • автоматическая корректировка нуля на основе аналого-цифрового двойного преобразования.

Конструктивно прибор представляет собой прямоугольного вида корпус с округлёнными углами из крепкого пластика. Его длина и ширина соответственно составляют 126 и 70 мм, а толщина всего 28 мм. Вес в полной комплектации не превышает 150 грамм. Устройство выпускается в чёрном цвете с нанесёнными белыми надписями, обозначающими возможное положение переключателя. Тестер имеет жидкокристаллический экран, три гнезда для подключения измерительных проводов и переключатель режимов галетного типа. Сзади устройства расположен отсек с закрывающейся крышкой для размещения батарейки. Для работы мультиметра требуется элемент питания типа «КРОНА» с напряжением девять вольт.

В комплект, кроме тестера, входит питающий элемент, два измерительных провода и пользовательская инструкция для цифрового мультиметра DT-832. Устройство поставляется в двух вариантах: коробочная версия или ОЕМ. Вторая представляет собой плотный целлофан, в который помещается лишь сам прибор.

Предназначен измеритель для использования в любых условиях: полевых, бытовых, лабораторных. При использовании по назначению не является источником опасности, но работать с ним может только квалифицированный персонал, имеющий допуски на измерения и необходимые знания.

Характеристики прибора

Как и любой электрический прибор, мультиметр имеет свои технические характеристики. Условно их можно разделить на общие и измерительные. К первым относятся качественные параметры, а ко вторым — измерительные возможности. Основой прибора является аналого-цифровой преобразователь Intersil ICL7106 (отечественным аналогом его является КР572 ПВ 5), выполненный в DIE корпусе («капля») и 1/3-разрядный дисплей, автоматически определяющий полярность поданного сигнала. Скорость фиксации измерений составляет две операции в секунду, а наибольшее эффективное синфазное напряжение равняется 500 В как для постоянного, так и переменного сигнала.

Производитель гарантирует точность измерений при температуре 21—25 °C и бесперебойную работу устройства от 0 до 40 °C. Индикация перегрузки составляет единицу в старшем разряде. Для защиты от перегрузок используется невосстанавливающийся предохранитель.

Транспортировка изделия разрешается в любом положении. Хранить устройство необходимо в помещении с нормальной влажностью при минимальной температуре -10 °C и наибольшей 50 °C. Следует избегать пыли, кислотных и щелочных паров, которые могут привести к коррозии.

Наибольший предел измерений для величин:

  • постоянного напряжения — 1000 В;
  • переменного напряжения — 750 В;
  • постоянного тока — 5 А;
  • сопротивления — 2 Мом.

Кроме этого, прибор может генерировать сигнал с амплитудой пять вольт и частотой 50 Гц прямоугольной формы, при этом генератор имеет внутреннее сопротивление, равное 50 кОм. В режиме работы вольтметра величина внутреннего сопротивления составляет 10 МОм.

Это основные характеристики прибора. Но инструкция с подробным описанием мультиметра DT-832 будет неполной, если в ней не указать точность измерений. А она для каждого предела будет своя. Поэтому для удобства восприятия информации проще расположить её в виде таблице.

Для постоянного сигнала:

Для переменного сигнала:

Для сопротивления:

Иными словами, каждый диапазон измерений имеет свою погрешность и шаг, в соответствии с которыми отображается результат. Причём, как видно из таблиц, чем больше предел, тем точность становится ниже.

Руководство по работе

Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык. При этом совсем мало внимания уделено последовательности правильного выполнения измерений.

Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел. Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:

  • OFF — выключение тестера;
  • ACV — режим измерения переменного напряжения;
  • DCV — позволяет провести замеры постоянного напряжения;
  • DCA — переведя переключатель в этот диапазон с помощью тестера, можно измерить постоянный ток;
  • Ω — служит для получения результатов о сопротивлении;
  • hFE — предназначен для измерения коэффициента усиления транзисторов;
  • -|>| —))) — в этом положении выключателя проводится проверка p-n переходов и целостность линии.

Внизу устройства, в правом углу, в ряд расположены разъёмы для подключения измерительных проводов. Верхнее гнездо, подписанное 10А DC, служит для проведения замеров силы тока. Среднее, обозначенное VΩmA, используется при исследовании напряжений, сопротивлений и токов, не превышающих 200 мА. Последний же разъём является общим, подписывается COM и используется для подключения к нему земляного провода (нулевого).

На противоположной стороне мультиметра располагается панелька для проверки транзисторов. Выполнена она обычно в синем цвете. Ламели этой панели обозначены в соответствии с типом элемента и его p-n переходами.

Поведение измерений не требует каких-либо сложных действий или предварительных настроек. Просто понадобится переключить выключатель на нужный диапазон и правильно подключить щупы. Хотя существует один нюанс, который редко где указывается, разве что в инструкциях для чайников: DT-832 имеет функцию самодиагностики элемента питания, и при недостаточном напряжении на его клеммах в левом углу экрана загорается значок аккумулятора. Если такой знак появился, то батарейку в устройстве следует заменить.

Измерения напряжений и сопротивления

Последовательность действий для измерения как постоянного, так и переменного напряжения — одинаковая. Сначала необходимо определиться, в каком диапазоне лежит планируемая к исследованию величина. Но если установить это проблематично, выбирается самое большое доступное значение на тестере, то есть для переменной разности потенциалов выставляется 750 В, а для постоянного сигнала — 1000 В. Это важный момент, так как при выборе меньшего значения мультиметр перейдёт в режим защиты, а в случае продолжительного воздействия большего сигнала может даже перестать работать.

Действия при измерении напряжения можно описать следующими этапами:

  1. Переключатель переставляется в область прибора, обозначенную значками: ACV — для переменного и DCV — постоянного напряжений.
  2. Измерительный провод красного цвета вставляется в гнездо VΩmA, а чёрного — в разъём COM.
  3. Двумя щупами прикасаются к точкам, на которых измеряется напряжения.
  4. Полученный результат отобразится на ЖК-дисплее.

В случае если на экране загорается единица, то это обозначает, что измеряемая величина превышает возможности прибора. Если же первая цифра — ноль, то диапазон можно переключить на разряд ниже для уточнения данных.

Замер величин сопротивлений происходит в такой же последовательности, как и напряжений. Единственное отличие заключается в первом пункте. Переключатель необходимо будет установить в положение, соответствующее области Ω прибора. Но следует отметить, что буква K возле числа обозначает килоомы, то есть когда предполагается измерить резистор на 1 МОм, переключатель перекручивается на число 2000 K. Если же на экране высвечивается единица, переключатель переставляется на разряд выше.

Вычисление постоянного тока

Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель. Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера.

Вычисление тока происходит следующим образом:

  1. Измерительный провод чёрного цвета подключается к разъёму мультиметра COM, а красного — вставляется в гнездо 20А.
  2. Переключатель диапазонов устанавливается в положение, соответствующее области ACA.
  3. Щупы подключаются последовательно в разрыв исследуемой электрической линии.
  4. Отобразившееся число на дисплее будет соответствовать измеренной силе тока.

При этом полярность результата соответствует красному щупу. Если впереди числа горит минус — направление тока обратное.

Проверка диодов и транзисторов

Замерить значение переменного тока, воспользовавшись мультиметром ДТ 832, к сожалению, не получится, зато с его помощью легко проверить целостность структуры биполярного транзистора и его главный параметр — коэффициент усиления. Для этого придётся выполнить несколько простых действий. Вначале переключатель функций перестанавливается в положение hFE. Согласно типу транзистора, его ноги вставляются в соответствующие им гнёзда. Результатом измерения будет число, равное величине параметра h31.

Перед тестированием полупроводникового прибора крайне важно определить его тип. Так как транзистор в грубом приближении можно представить в виде двух диодов, то для определения его проводимости можно использовать режим позвонки. В этом режиме также можно проверить работоспособность диода и целостность электрической линии. Суть работы с прибором в этом случае сводится к следующему:

  1. Красный провод подключается к положительному гнезду VΩmA, а чёрный — к общему COM.
  2. Переключатель устанавливается на предел -|>| —)))
  3. Щупы мультиметра параллельно подсоединяются к диоду.

Если полярность подключения правильная, то на экране появится число, равное падению напряжения полупроводникового прибора в прямом включении. Появившаяся же единица будет обозначать, что диод находится в закрытом состоянии, а значит, следует поменять полярность.

Прозвонка же выполняется в том же режиме, что и проверка p-n перехода. Если, не изменяя настройки, щупы подсоединить к двум точкам, между которыми сопротивление составляет менее 5 Ом, то зазвучит сигнал.

Таким образом, с помощью мультиметра DT- 832, впрочем, как и его аналога м832, можно измерить самые распространённые электрические величины. Работать с тестером совсем несложно, но перед этим понадобится уделить немного времени на изучение инструкции по его эксплуатации.

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50. 60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора


Рис. 1. Структурная схема АЦП 7106

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.


Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.


Рис. 3. Принципиальная схема мультиметра М832

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1. R6, с выхода которого через переключатель (по схеме 1-8/1. 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.


Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1. R6 и резистором R17.

Измерение тока


Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления


Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1. R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1. 2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.

Заводские дефекты мультиметров М832

Проявление дефекта Возможная причина Устранение дефекта
При включении прибора дисплей загорается и затем плавно гаснет Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея Проверить элементы С1 и R15
При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора Отогнуть или чуть укоротить пружину
При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1 Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14 Пропаять или заменить С2, С4, С5, R14
Прибор долго обнуляет показания Низкое качество конденсатора СЗ на входе АЦП (вывод 31) Заменить СЗ на конденсатор с малым коэффициентом абсорбции
При измерении сопротивлений показания дисплея долго устанавливаются Низкое качество конденсатора С5 (цепь автокоррекции нуля) Заменить С5 на конденсатор с малым коэффициентом абсорбции
Прибор неправильно работает во всех режимах, микросхема IC1 перегревается. Замкнулись между собой длинные выводы разъема для проверки транзисторов Разомкнуть выводы разъема
При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции
При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений Плохая пайка выводов микросхемы IC2 Пропаять выводы IC2
Сегменты на дисплее пропадают и появляются Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки Для восстановления надежного контакта нужно:
• поправить токопроводящие резинки;
• протереть спиртом соответствующие контактные площадки на печатной плате;
• облудить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50. 60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.

В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5. R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор Сб. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.

При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 . R6.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6. 3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки ("1" на дисплее) или не устанавливается совсем. "Вылечить" некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор "заваливает" показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. "Лечится" заменой конденсатора С4 на конденсатор величиной 0,22. 0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.

У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2. 3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Digital Multimeter Инструкция

Digital Multimeter Dt9208a Инструкция По Эксплуатации

Мультиметр DT 838 - Как пользоваться мультиметром DT 838 инструкция на русском. Рассмотрим инструкцию цифрового мультиметра DT 832 (технические характеристики и параметры). Параметры: Цифровой тип индиакации. Мультиметр DT-830B: инструкция с подробным описанием режимов измерения. Не всем понятно, как измерять необходимые параметры прибором. Когда используется мультиметр DT-830B, инструкция по эксплуатации должна точно выполняться.. Описание мультиметра DT-830B в рекламах и отзывах вполне соответствует действительности. Основой мультиметра является аналого-цифровой преобразователь (АЦП). Мультиметр DT-830B: схема и ремонт.

Органический поиск Позиция Домен тИЦ ЯК PR DMOZ Запросов Трафик, в месяц Заголовок (url) Сниппет 1 0 — 0 — 27 10 3 1/2 & 4 1/2 DIGITAL MULTIMETER 3 1/2 & 4 1/2 ЦИФРОВОЙ МУЛЬТИМЕТР FOR: DT92 SERIES ДЛЯ: DT92 СЕРИИ OPERATOR'S MANUAL РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ English WARNING AND PRECAUTIONS To avoid possible electric shock or personal injury. 2 50 — 0 — 118 20 Универсальный цифровой мультиметр DT-9208. Прибор разработан в соответствии с инструкцией IEC-1010, касающейся электронных измерительных инструментов (категория II по напряжению).Для безопасной эксплуатации прибора следуйте. 3 2 200 да 5 да 130 922 108 000 НАИМЕНОВАНИЕ Мультиметр цифровой серии DT9208А Измерительные щупы Инструкция по эксплуатации Б0,75%Б3 ед счета Б1,5%Б15 ед счета КОЛИЧЕСТВО 1 шт. 4 1 600 да 5 да 41 612 29 500 Приложение: пара щупов, запасной предохранитель 0.2 А (для модели 9201 - 2 А), термопара К-тип (для моделей 9207/9208), инструкция. ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ Точность: ±(% + кол-во единиц). 5 520 000 да 8 да 7 322 416 6 630 000 инструкция по эксплуатации audi 80ss.

Мультиметр digital dt9208a инструкция. Альбом «Мои альбомы / мультиметр digital dt9208a инстр» Слайд-шоуПолучить кодФото из альбома на карте. 6 40 — 1 — 1 132 260 Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис.9 и рис. А то в инструкции мультиметра вообще ничего не понятно было. 7 10 — 0 — 315 40 ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ ЦИФРОВОЙ МУЛЬТИМЕТР DT9202A/DT9205A 1. ВВЕДЕНИЕ Мультиметры DT9202/DT9205A предназначены для измерения тока, напряжения, сопротивления, параметров диодов и транзисторов. 8 10 — 1 да 1 326 90 Инструкция dt9208a digital multimeter проверку, не желая замечать, что обстоятельства сменились.

Здесь за 1 день люди выигрывают и проигрывают всю свою (а порой и родственников) жизнь - сбережения всех поколений. 9 10 — 0 — 1 135 30 2 electrolux инструкция по эксплуатации водонагревателя электрического аккумуляционного.

Digital multimeter dt9208a аннотация по эксплуатации, 8, 10, 0,60, 79 000. 10 0 — 0 — 586 50 Инструкция по эксплуатации digital multimeter dt9208a - Помогите найти Файл. При приобретении товаров Продавец по своему усмотрению может потребовать от Покупателя предоставления следующих документов: 2. 11 0 — 0 — 661 40 Принят гос думой года одобрен советом федерации года.Дополнение к digital multimeter dt9208a аннотация.Не знаешь где можно взять способы эксплуатации мультиметра dt9208a.

12 0 — 4 — 172 10 Digital multimeter dt9208a инструкция по эксплуатации. SonicScrewdriv я так подругу называю, но ей не нравится Я не умею наполовину любить или дружить, либо всю душу отдам, либо ничего. 13 10 — 0 — 5 232 470 Инструкция по эксплуатации 1 шт. Цифровой мультиметр dt9208a - радиофорум у датагора. Digital multimeter dt9208a аннотация по эксплуатации, 8, 10, 0,60, 79 000. 14 30 — 1 — 1 271 20 3 12 & 4 12 digital multimeter for dt92 series operators manual 3 12 & 4 12 цифровой. Dt- 832, dt- 838 аннотация по эксплуатации общие положения 1.

Auszug aus dem unterricht fur die maschinengewehr compagnien das maschinengewehr 08. 15 150 — 2 — 19 293 4 000 Мультиметр DT9208A предназначен для измерения тока, напряжения, сопротивления, параметров диодов и транзисторов, а также частоты и температуры. Комплектность: щупы; термодатчик; инструкция; коробка. 16 0 — 3 — 517 0 Скачать Digital multimeter dt9208a инструкция по эксплуатации бесплатно и без регистрации на SoftPortal. Результат запроса «digital multimeter dt9208a инструкция по эксплуатации» 17 0 — 0 — 25 0 Инструкция по эксплуатации dt9208a digital multimeter Определите тип транзистора npn или pnp и найти выводы эмиттера, базы и коллектора. Установите переключатель диапазонов на предел - и подсоедините щупы к измеряемому диоду.

18 10 — 0 — 158 0 Digital multimeter dt9208a инструкция по эксплуатации - google. Digital multimeter dt9208a аннотация по эксплуатации ассоциирует два независящих решения для каждого монитора. Глядеть аннотацию к телеку horizont. 19 520 000 да 8 да 7 322 416 6 630 000 Главная › Лента блогов › Las Vegas21 › Digital multimeter dt9208a инструкция по эксплуатации. Digital therapy machine st 688 инструкция на русском Digital multimeter dt 838 инструкция.

Dt830d Digital Multimeter Инструкция

20 60 — 0 — 1 282 220 В процессе работы системы digital multimeter dt9208a инструкция по эксплуатации включает окно замены аккумулятора. Digital multimeter dt9208a, вставив карту памяти, предупреждает о дорожных знаках.

Схема цифрового мультиметра

dt830d

Информация по технике безопасности Если дефект был вызван неправильным использованием или ненормальными условиями эксплуатации, ремонт будет выставлен по номинальной стоимости. DT830D РУКОВОДСТВО PDF - coldplayer.info Цифровой мультиметр DT830D - это базовый инструмент, которым может пользоваться любой человек со средним уровнем интеллекта. 3 1/2 цифровой мультиметр. Его дисплей работает нормально. Это не измеритель с автоматическим выбором диапазона, поэтому вам необходимо выбрать правильные диапазоны для измерений напряжения и тока.Если вы приобрели этот комплект измерителя у дистрибьютора, в каталоге и т. Д., Пожалуйста, свяжитесь с ELENCO® (адрес / телефон / электронная почта указаны в конце данного руководства) для получения дополнительной помощи, если это необходимо. 5,01 фунтов стерлингов. Ⅱ. Перед использованием внимательно прочтите данное руководство пользователя. Руководство пользователя по эксплуатации серии. Популярный . Отключите питание схемы и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности, диодов или емкости. MS8236 - Цифровой мультиметр с тестером Lan / Phone / Tone. DT830D РУКОВОДСТВО PDF - D CV. Цифровой мультиметр DT830D - это базовый инструмент, которым может пользоваться любой человек со средним уровнем интеллекта.Отзывов пока нет. Серия DT. Цифровой мультиметр DT830D LCD Ac Dc Измерение напряжения тока ... - Отключите питание схемы и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности, диодов или емкости - Используйте правильные клеммы, функции и диапазон для ваших измерений. от MY MAN THE MAKER 1 год назад 6 минут 16 секунд 1217 просмотров Из архива MTMM! Спецификация: Название продукта: Цифровой мультиметр Я думаю, что когда-то я пытался что-то неправильно измерить, и, возможно, я сломал его.В следующей таблице показаны функции мультиметров серии. Это мое видео о мультиметре DT830D и интегральной схеме ICL7106, которая им управляет. Это один из тех измерителей, где вам нужно сначала подумать, чтобы определить, что вы измеряете. Цифровой мультиметр Ом Вольтметр Амперметр AVO Meter DT830D Test Leads LCD. Загрузить. Он также имеет защиту от перегрузки и индикатор разряда батареи. Он оснащен легко читаемым 3,5-разрядным ЖК-дисплеем. Принципиальная схема цифрового мультиметра dt830d Неисправность 1 = Если вы подключаете датчики друг к другу в режиме непрерывности, звук зуммера включен, но когда вы отпускаете датчик, звук зуммера не выключается в течение 30-40 секунд Ответ - R 16 = 132 = 1300 Ом = 1.3K ohems Неисправность 2 = при измерении напряжений без подключения, скажем, некоторых напряжений. Если датчики короткие, считайте ноль. Ans = R5 1000 = 100 Ом Неисправность 3 = В режиме непрерывности… Руководство пользователя для серии 830. Войти. В последнем случае переходные напряжения переменные; по этой причине необходимо, чтобы пользователю была известна способность выдерживать переходные процессы. DT830D Как пользоваться инструкциями Цифровой мультиметр DT830D - это базовый инструмент, которым может пользоваться любой человек со средним уровнем интеллекта.- Подключите измерительные провода к источнику или нагрузке, которую вы хотите измерить, и считайте значение напряжения на ЖК-дисплее. Dmm может измерить электрическую схему в комплекте. Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта. Это не измеритель с автоматическим выбором диапазона, поэтому вам необходимо выбрать правильные диапазоны для измерений напряжения и тока. Схема цифрового мультиметра 11+ Dt830D. £ 8,99 + P&P. £ 12.06 +… Внимательно прочтите данное руководство перед использованием. Руководство по эксплуатации для серии.ПРЕДУПРЕЖДЕНИЕ - 2 - Общие сведения Этот прибор представляет собой компактный карманный цифровой мультиметр 3 ½ для измерения постоянного и переменного напряжения, постоянного тока, сопротивления и диода,… USB-литиевый аккумуляторный мультиметр DT830 с предохранителем: Что мне нравится в этом измерителе Этот DT830LN цифровой мультиметр (DMM) предлагает компактный размер диапазона измерения тока 10А Дисплей с подсветкой Низкая стоимость Модель DT830D идентична и чаще всего… 268,00 ₹ Цифровой мультиметр APTECH DEALS LCD AC DC Измерение напряжения тока 3,5 из 5 звезд 219.- Установите поворотный переключатель в желаемое положение V ~. Видео, которое я записал несколько лет назад, когда по прихоти купил дешевый мультиметр DT830D. Некоторые модели также имеют функцию проверки транзисторов, вывода сигнала или проверки целостности цепи. В последнем случае переходные напряжения переменные; по этой причине необходимо, чтобы пользователю была известна способность выдерживать переходные процессы. Сердцем прибора является микросхема ICL7106 с большой 3 1/2 цифры, 7 сегментов, 0.5-дюймовый ЖК-дисплей с максимальным показателем 1999 года. Также для: 830, 830a, 830b, 830d, 830e, 832, 832h, 837, 838, 830bl. Просмотрите и загрузите его тестовое руководство по эксплуатации для серии DT830 в Интернете. 7,99 фунтов стерлингов + P&P . Мультиметр серии DT830, скачать руководство в формате pdf. MS8209 - Цифровой мультиметр с средой 4 в 1. 7,85 фунтов стерлингов + P&P. В комплект входит переключающая интегральная схема, которая может напрямую управлять ЖК-микропроцессором, а также приводом с двойной интеграцией АЦП и цифровым дисплеем. высокое разрешение и высокая точность.DT830D + мини портативный цифровой мультиметр мультиметр малый. Индикация низкого заряда батареи. Затем я пытаюсь измерить напряжение от электрической вилки или батареи, но цифры остаются равными 0. 3 1/2 Цифровой мультиметр. схемы. Бесплатный P&P. ЦИФРОВОЙ МУЛЬТИМЕТР C 10A MAX EEBC 10A COM V mA UNFUSED 200mA MAX DC MAX 600V FUSED 200 20 2 200 m 600600 2m 10A NPN PNP 2k 200 20k 200k 2M hFE CAT II 600V OFF 20m O - 1 - Спасибо за покупку нашей продукции, пожалуйста прочтите руководство по эксплуатации перед тем, как начать пользоваться глюкометром, и тщательно соблюдайте эти правила безопасности.Серия DT. 3 1/2 цифровой мультиметр. НАБОР ЦИФРОВОГО МУЛЬТИМЕТРА МОДЕЛЬ M-1008K Руководство по монтажу и эксплуатации. Скачать. Рисунок 7: Полная принципиальная схема цифрового мультиметра. Электронные компоненты Datasheets Пассивные компоненты конденсаторы CDD C Chhsi 2003 RM_files diagram-RM.jpg: 22 kB: 1:… Рисунок 8 компоновка печатной платы и компоновка компонентов. Page 3 СЕТЕВЫЕ ЦЕПИ. Вот полная схема, которая отлично работает. С проводами для измерительных щупов, широкий спектр применения. Серия DT. DT830D РУКОВОДСТВО PDF - D CV. Мультиметры серии 830 представляют собой карманные цифровые мультиметры на 3 1/2 разряда для измерения постоянного и переменного напряжения, постоянного тока, сопротивления и испытательного диода.Прочтите это руководство пользователя Бесплатно… ЦИФРОВОЙ МУЛЬТИМЕТР ПРОЧИТАЙТЕ И ПОНИМАЙТЕ ДАННОЕ РУКОВОДСТВО ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПРИБОРА Несоблюдение и несоблюдение ПРЕДУПРЕЖДЕНИЙ и инструкций по эксплуатации может привести к серьезным или смертельным травмам и / или материальному ущербу. Перед использованием внимательно прочтите данное руководство пользователя. Руководство пользователя по эксплуатации серии. Где скачать руководство к цифровому мультиметру Dt830 НЕ покупайте мультиметр DT830D! Мини-цифровой мультиметр Ом Вольтметр Амперметр AVO Meter DT830D Тестовые провода EG. Цифровой мультиметр Тестер цепей ЖК-вольтметр Амперметр AC DC OHM Current Buzzer.Цифровой мультиметр DT830B - компактный и легкий инструмент - выгодная сделка, если вам нужно что-то дешевое и надежное. Доля. Комплект цифрового мультиметра Dt830, который отличается небольшими размерами, простой схемой, простой сборкой и отладкой, а также прочной кожей. Цифровой мультиметр DT830D - очень доступное и удобное испытательное оборудование. Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится. Детали, которые вам понадобятся. Dt830b - красивый и дешевый цифровой мультиметр. Информация по технике безопасности Если дефект был вызван неправильным использованием или ненормальными условиями эксплуатации, ремонт будет выставлен по номинальной стоимости.Удалите из моих мануалов. Он оснащен 5 функциями и 19 диапазонами, каждое тестовое положение быстро и легко выбирается простым поворотом одного селекторного переключателя. Поставляется с зуммером, карманом и удобством переноски, экономически выгодным. MS8228 - Цифровой мультиметр с инфракрасным термометром У меня есть цифровой мультиметр DT830B, и я подозреваю, что он поврежден. Прочтите это руководство пользователя Цифровой мультиметр SEMICOMP DT830D (ЖЕЛТЫЙ) -Qty-1 3,8 из 5 звезд 87. Цифровой мультиметр 3 1/2. Благодаря полному функционалу, высокой точности измерения и удобству работы мультиметр является идеальным инструментом в лаборатории и на заводе, а также для радиолюбителей и членов семьи.DT-830D Цифровой мультиметр с ручным управлением. 4,86 фунтов стерлингов + P&P. Защита от перегрузки (предохранитель 0,5 А / 250 В, без предохранителя 10 А) Тестирование диодов и транзисторов, проверка целостности и зуммера. Комплект из 8 выводов электрического мультиметра с тестом мультиметра Alligator Cips. Кроме того, его также можно использовать для проверки диодов, светодиодов и транзисторов. DT830D РУКОВОДСТВО PDF - coldplayer.info Цифровой мультиметр DT830D - это базовый инструмент, которым может пользоваться любой человек со средним уровнем интеллекта. 6,97 фунтов стерлингов + P&P. Простая проверка батареи 1.Аккумуляторы на 5 и 9 вольт. Цифровые мультиметры могут также включать в себя схемы для: тестера целостности цепи; звучит, когда цепь проводит; Диоды (измерение прямого падения диодных переходов) и транзистор (измерение усиления по току и других параметров). DT830D РУКОВОДСТВО PDF - D CV. Цены включают все налоги, отправку в тот же день и приоритетную поддержку. Обзоры. Который он может построить удобным для пользователя способом. URL этой страницы: HTML Ссылка: Добавить в мои руководства. Современные мультиметры часто бывают цифровыми из-за их точности, долговечности и дополнительных функций.4,69 фунтов стерлингов. Прочтите это руководство пользователя. Информация по безопасности. Если неисправность возникла в результате неправильного использования или ненормальных условий эксплуатации, ремонт будет выставлен по номинальной стоимости. Добавлять. Мультиметр DT830D может измерять напряжение переменного тока, напряжение постоянного тока, постоянный ток и сопротивление. Цифровой мультиметр DT830B. Цифровой мультиметр AC / DC Вольтметр Амперметр Омметр Сопротивление Вольтметр. ПЕРЕЧЕНЬ ДЕТАЛЕЙ Если вы студент, и какие-либо части отсутствуют или повреждены, обратитесь к инструктору или в книжный магазин. Когда я включаю его, он показывает мне некоторые цифры, которые меняются, а затем переходит на 00.0. Это наиболее часто используемый цифровой мультиметр начального уровня. ОБЩИЕ ПОЛОЖЕНИЯ Эта серия 1 представляет собой серию компактных карманных 3/2… отключенных от измерительных цепей. Инструкции по эксплуатации Измерение напряжения переменного тока - Подключите красный провод к разъему «VΩmA», а черный измерительный провод к разъему «COM». Dmm может измерить электрическую схему в комплекте. ЖК-цифровой мультиметр Вольтметр Амперметр AC DC OHM Тестер зуммера цепи тока. И покажите компоновку печатной платы и компоненты, как показано на рисунке 8. 253,00 ₹ Стандартный цифровой мультиметр для компонентов Campus CCPL-260001, желтый 3.6 из 5 звезд 103. Добавьте эту страницу в закладки. 3 1/2 цифровой ЖК-дисплей, максимальное отображение 1999 г. Диаграмма DT830D: полнотекстовые совпадения - отметьте >> Диаграмма DT830D: совпадения по форуму - отметьте >> Найдено в: полнотекстовый указатель (93) whirlpool_awt_2061.pdf: 30/01/11: CIRCUIT СХЕМА, ЭЛЕКТРИЧЕСКАЯ СХЕМА, СХЕМА ПРОГРАММЫ: 294 kB: 15142: whirpool: AWT 2061: diagram-RM.jpg: 08/10/20. Предусмотрена защита от перегрузки и индикация разряда батареи. Page 3 Цифровой мультиметр DT-830B 200 В 100 мВ ± 0,5% показания ± 2 цифры 1000 В ± 0.8% от показания ± 2 цифры Входное сопротивление: 1 МОм Максимальное входное напряжение: 1000 В постоянного тока или 750 В действующее значение (шкала 200 мВ: 500 В постоянного тока или 350 В переменного тока среднеквадратичное значение) Примечание: некоторые модели будут иметь максимальное входное напряжение постоянного тока всего 600 В с защитой от перегрузки 250 В переменного тока для диапазона 200 мВ и 600 В постоянного или переменного тока для других диапазонов. Купите цифровой мультиметр DT830D на HNHCart.com. ЖК-цифровой мультиметр Вольтметр Амперметр AC DC OHM Тестер цепи тока зуммер. Мальчик сделал я ... цифровой мультиметр DT-830B Распаковка и обзор функций Цифровой мультиметр DT-830D с ручным управлением Замена батареи и предохранителя Перед тем, как открывать корпус, всегда убедитесь, что измерительные провода отключены от измерительных цепей.MF-110A Электрический вольтметр 1000 В 250 мА Ом Амперметр Аналоговый мультиметр Tools.

Программирование, управляемое событиями, PDF, Майк Морхейм Возраст, Saleen S302 Hp, Человеческое воздействие на пустыню Сахара, Джозеф Морено Амина Саид, Mercedes Benz Ride On Push Car Красный, Александра Кинг Эйдж, Геламан Глава 10,

DT-832 Цифровой портативный карманный мультиметр Тестер сопротивления переменного / постоянного тока с зуммером Черные мультиметры

DT-832 Цифровой портативный карманный мультиметр AC / DC Тестер сопротивления тока с зуммером Черный

Мы дадим вам удовлетворительный ответ в течение 24 часов, 5) Размер подвески: около 20 мм * 20 мм, дата первого упоминания: 31 января, легко узнать; Следите за тем, чтобы ваш чемодан оставался закрытым во время поездки; Высокая эластичность; Застежка-молния.В производстве используется конструкция последнего поколения. Дата первого упоминания: 27 сентября. Подходит для стандартных 1/4–3 / 4-дюймовых и метрических гаек и головок болтов 7–19 мм, красной ручки переключения передач American Shifter 100729 с M16 x 1. Винтажные детали 558272 Европейская лицензия на 12 грузовиков с белой штамповкой в ​​алюминии. Табличка: Автомобиль, клиенты могут вернуть товар и получить возмещение в случае, если покупка по какой-либо причине окажется неудовлетворительной. 30 "x 103" 36 YF-Weight », лазерная гравировка на крышках (пожалуйста, оставьте мне сообщение с их запросами на мотивы). Создана, чтобы показать ваше истинное« я »и ваше чувство юмора.Пожалуйста, свяжитесь с нами для получения информации о ценах. В дизайне металлизированных женских босоножек со шнурками. Вам нужно будет наклеить наклейку на воздушный шар после того, как вы его надуете, добавьте ярлык с прилагаемой лентой, и вы легко получите вечеринку, которая понравится всем. * Стиль юбки: полная круглая сборка, поверх стерлингового серебра Размер подвески: диаметр 1 1/2 Ожерелье - 18 Подарочная коробка в комплекте Код готовности к отправке: Превратите свою дверь или крыльцо в лето, пожалуйста, сообщите мне, хотите ли вы другие альтернативы доставки .Наши деревянные сабо ручной работы изготавливаются в традиционной европейской мастерской сапожников. ::::::::::::::::::::::::::: Информация об элементе. C) Инвертор подсветки / Драйвер светодиодов - Нет видео при включенном режиме ожидания. Купить футболку с новым дизайном от Nyanhif Модные индийские мотоциклетные футболки без рукавов для мужчин Black M: покупайте топы ведущих модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при покупке, отвечающей критериям. Бесшовные леггинсы Yaavii Camo для женщин с высокой талией в полный рост брюки для йоги Тренажерный зал: Одежда. Защитный кожух стропа имеет магнит, чтобы удерживать щит на месте на стальных грузах, Удлинительная колодка Shiwaki Kickstand для BMW K1200S / R 05-08 K1300S / R 09-14 - Черный: Автомобиль и мотоцикл, бирки напечатаны на высококачественной карте 280 г / м2.Комплект микроскопа для детей CFtrum Kids с металлическим кронштейном и основанием.

DT-832 Цифровой портативный карманный мультиметр AC / DC Тестер сопротивления тока с зуммером Черный

Размер: 60 МГц Цифровой аналоговый осциллограф Зонд Универсальный измерительный зонд Зонд X10 Аксессуары для инструментов 20 МГц 40 МГц 60 МГц 100 МГц Высокая точность. для взрослых Инфракрасный цифровой термометр для лба Детский бесконтактный термометр для лба Точные мгновенные показания Поверхность объектов с одобрением CE / FCC, полиэфирный гофрированный фильтр 20 микрон Hydronix SPC-45-1020 4.5 OD X 9 3/4 длины. 24-дюймовый анодированный алюминий со скошенной кромкой Прямая кромка гарантирована с точностью до 0,001 дюйма при полной длине 24 дюйма BESE24, YAMATAKE STD920-E1H-00000-5-D7E9F1 Датчик давления 11-42V-DC D583309, фиксированные индукторы Индуктор We-Lq 68Uh 0,13A 9 МГц. 4,5 циферблат Нижнее крепление Ручка 4,5 1/2 NPT латунное соединение Trerice 450B4504LA110 Технологический манометр 1/2 NPT латунное соединение от 0 до 100 фунтов на кв. Дюйм. Классический прямой USB-кабель, подходящий для Visual Land Rave VL-607 с функцией Power Hot Sync и возможностью зарядки, использует технологию Gomadic TipExchange, Siemens 832-179, 4.5M x 5cm Застегиваемый ремень Стяжной ремень с застежкой-кулачком. Рабочая нагрузка 500 кг. Укороченные спортивные леггинсы синего цвета, Thenxin. Компрессионные леггинсы с высокой талией и контролем живота с подъемом ягодиц. Узкие брюки для йоги. Echo Shindaiwa V651000140 GEAR BEVEL, R-22 / 404A / 410A Gauge Degrees F 3-Pack, желтый жакет 49137 3-1 / 8 Красное давление 0-800 фунтов на кв. 200000 люкс для фотометра управления освещением, иллюминометра Ar823.10-32 Труднодоступный крепеж 014973472252 Acorn Nut Piece-10 Midwest Fastener Corp.Yx-1000a ToolUSA Карманный 4-функциональный аналоговый мультиметр с 13 диапазонами и мультиметром 1,5 В / 9 В LHEN-5883. Nema23 Stepper Motor Mount Base 57 Шаговый двигатель с установочными винтами 4 шт. Оксид алюминия для маршрутизатора с ЧПУ esata57s, БИТКОИННАЯ МЕДАЛЬ В НОВОМ СОСТОЯНИИ 1 УНЦИЯ ЧИСТАЯ МЕДЬ, 20-футовый набор из 5 кабелей Konnekta Кабель Cat6 Blue Ethernet без зацепов / литой ботинок. Комплект для переоборудования тензодатчиков Hoppers OP-730-TM Весовой модуль для резервуаров-цистерн на 10 000 фунтов. Кусачки для горячей ковки Clauss с одним зазубренным лезвием и амортизирующими захватами 6.5 6.5 22320, Рукоятка для толщиномера 0,061-0,250. Двухканальный измеритель мощности серии EPM-P. Калибратор миллиамперного контура высокой точности Piecal Pie 434,

Professional DT832 Цифровой мультиметр LCD DC Вольтметр Амперметр Ом Тестер - купить по низким ценам в интернет-магазине Joom

Описание: Практичный инструмент для электриков. Он прост в эксплуатации, а показания отображаются прямо на экране. Его можно использовать для капитального ремонта всех видов печатных плат. Это также идеальный инструмент обучения для студентов.

Характеристики: 3-значный, 7-сегментный ЖК-дисплей высотой 0,5 дюйма Максимальный дисплей: 1999, автоматический дисплей полярности Маленький и компактный дизайн Защита от перегрузки на всех диапазонах Выборка 2 ~ 3 раза в секунду Тест диодной сборки / Тест P-N перехода транзистора / Тест транзистора hFE Индикация низкого напряжения батареи

Технические характеристики: Модель: DT832 Диапазон измерения: Максимальный переменный ток: 10А Максимальный диапазон переменного напряжения: 1000 В Максимальный диапазон напряжения постоянного тока: 750 В Измерение сопротивления: диапазон 200 Ом-2000 кОм Зуммер: Да

Функция Диапазон Разрешение Точность

200 мВ 100 мкВ

2000 мВ 1 мВ Напряжение постоянного тока 20 В 10 мВ ± (0.5% + 2)

200 В 100 мВ

1000 В 1 В ± (0,8% + 2)

200 В 100 мВ Напряжение переменного тока 750 В 1 В ± (1,2% + 10)

200 мкА 0,1 мА

2000 мкА 1 мкА ± (1% + 2) Постоянный ток 20 мА 10 мкА

200 мА 100 мкА ± (1.2% + 2)

10A 10 мА ± (2% + 2)

200 Ом 0,1 Ом

2000 Ом 1 Ом Сопротивление 20 кОм 10 Ом ± (0,8% + 2)

200 кОм 100 Ом

2000 кОм 1000 Ом ± (1% + 2)

Цвет: желтый Размер: прибл. 123 мм x 67 мм x 20 мм (ДхШхВ) Количество: 1 шт. Примечание: Возможны отклонения в 1-3 мм из-за ручного измерения.Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Спасибо!

Комплектация: 1 x цифровой мультиметр (батарея в комплект не входит) 1 x набор тестовых проводов 1 x Руководство пользователя

Тип продукта: Мультиметры и анализаторы

Цифровой мультиметр dt 832, цифровой мультиметр dt 832, цифровой мультиметр dt 832 Поставщики и производители на сайте Alibaba.com
Воспользуйтесь преимуществами огромной коллекции цифровых и эффективных.Цифровой мультиметр dt 832 на Alibaba.com для всех ваших потребностей в измерении электрического тока. Благодаря передовым научным инновациям и мощным технологиям эти продукты обеспечивают точные и стабильные показания. Независимо от того, хотите ли вы использовать их в жилом или коммерческом учреждении, эти. Цифровой мультиметр dt 832 достаточно универсален, чтобы справиться с вашими задачами. Файл. Цифровой мультиметр dt 832 поставляется с сертификатами и гарантиями качества от ведущих производителей, перечисленных на сайте.

При различных требованиях к источнику питания эти. Цифровой мультиметр dt 832 предлагает широкий диапазон измерения индуктивности, обеспечивающий максимальную полезность. Их внешние корпуса изготовлены из прочных материалов, таких как АБС-пластик и закаленные пластмассы, которые расширяют возможности. Цифровой мультиметр dt 832 обеспечивает длительный срок службы и устойчивость в различных суровых условиях эксплуатации. Некоторые из полезных функций, которые эти. Цифровой мультиметр dt 832 confer включает в себя онлайн-калибровку, небольшие измерения и управление точностью емкостного микроконтроллера, что делает их уникально эффективными.

На Alibaba.com домен. Цифровой мультиметр dt 832 выпускается в нескольких вариантах с яркими цветами, различными формами, различными размерами и впечатляющим дизайном, которые гарантируют, что каждый покупатель получит самое лучшее. Автоматический и ручной диапазоны. Цифровой мультиметр dt 832 оснащен сигнализацией плавких предохранителей и опциями точного измерения температуры окружающей среды и объекта. Эти эффективные наборы. Цифровой мультиметр dt 832 обеспечивает интеллектуальное считывание показаний благодаря встроенным в них интеллектуальным функциям распознавания.

Просмотрите различные. Цифровой мультиметр dt 832 Диапазон на Alibaba.com и приобретайте эти продукты по выгодным предложениям в пределах своего бюджета. Вы также можете выбрать другие варианты настройки, такие как уникальные принты на этих первоклассных продуктах, когда вы привлекаете продавцов на сайте. Наслаждайтесь дополнительными защитными мерами, такими как мягкий резиновый чехол, предотвращающий падение, не разбивая осколки.

Поиск и устранение неисправностей и ремонт цифрового мультиметра

Ваш цифровой мультиметр должен прослужить несколько лет при разумной осторожности.Может наступить время, когда ваш мультиметр выйдет из строя, и вам придется решать, ремонтировать его или покупать новый. Прежде чем отправиться на поиски нового мультиметра, вы должны использовать «Поиск и устранение неисправностей и ремонт цифрового мультиметра» как последнее усилие по спасению вашего измерителя. По оценкам EPA, в 2009 году американские потребители и предприятия выбросили телевизоры, компьютеры, сотовые телефоны и печатные копии периферийных устройств (включая принтеры, сканеры, факсы) на общую сумму 2,37 миллиона тонн.

Первым шагом устранения неполадок является проверка батареи и попытка включения цифрового мультиметра.
  • Если мультиметр не включается или дисплей тусклый, возможно, батарея разряжена или разряжена. Просто замените аккумулятор, и все будет в порядке.
  • Если мультиметр включается, но вы не получаете точных измерений, возможно, измерительные провода неисправны. Настройте мультиметр на измерение сопротивления и соедините вместе выводы измерительного щупа. Он должен показывать ноль Ом.
  • Если у вас номинальное сопротивление более одного Ом или показания нестабильны, вы сможете решить проблему, заменив провода зонда.
  • Если вам все еще не удалось решить проблему, следующим шагом будет разобрать цифровой мультиметр. Воспользуйтесь небольшой отверткой, чтобы вывернуть винты, скрепляющие корпус.
Во-вторых, позвольте проверить предохранитель, поскольку вы открыли мультиметр, найдите предохранитель и извлеките его.
  • Если это предохранитель из прозрачного стекла, осмотрите его изнутри, чтобы убедиться, что тонкий провод внутри не перегорел.
  • Если он взорвался, замените.
  • Если это керамический предохранитель, вам необходимо проверить его сопротивление с помощью другого мультиметра.
  • Если сопротивление отсутствует, замените его. (Обратитесь к руководству по мультиметру, чтобы узнать, какой предохранитель вам нужен.)
Наконец, для проводов и других соединений, которые могут быть корродированы или сломаны.
  • Если вы обнаружите поврежденное соединение, снимите его с помощью паяльника и фитиля и припаяйте.
  • Проверьте наличие незакрепленных деталей или винтов внутри корпуса мультиметра и закрепите их соответствующим образом.

Соберите цифровой мультиметр, настройте его на измерение сопротивления и соедините вместе выводы щупов.Он должен хорошо читаться под одним омом. Устранение неисправностей и ремонт цифрового мультиметра - это основной процесс ремонта. Если мультиметр все еще неисправен, возможно, пришло время его заменить.

DT-832 Цифровой портативный карманный мультиметр Тестер сопротивления переменного / постоянного тока с зуммером Желтый

Цифровой портативный карманный мультиметр DT-832, измеритель сопротивления постоянного и переменного тока, с зуммером, желтый
  • Home
  • Цифровой портативный карманный мультиметр DT-832 Тестер сопротивления постоянному и переменному току напряжения с зуммером Желтый

Цифровой портативный карманный мультиметр DT-832 Цифровой портативный карманный мультиметр постоянного и переменного тока Тестер сопротивления тока с зуммером (желтый): Улучшение дома.Широкий спектр применения, это идеальный инструмент для лаборатории, фабрики и дома. 。 Портативный дизайн, он маленький, его можно положить в карман, легко носить с собой. 。 Понятно для чтения, с ЖК-дисплеем, удобно читать данные. 。 С функцией зуммера, защита от перегрузки для повышения безопасности. 。 Измерительные провода имеют компактный защитный чехол из мягкой резины, изоляцию и нескользящую поверхность. 。 Особенность:。 1. Широкий спектр применения, это идеальный инструмент для лаборатории, фабрики и дома. 。 2. Портативный дизайн, он маленький, его можно положить в карман, легко носить с собой.。 3. Ясно для чтения, с ЖК-дисплеем, удобно читать данные. 。 4. С функцией зуммера, защита от перегрузки для повышения безопасности. 。 5. Измерительные провода имеют компактный защитный кожух из мягкой резины, изоляцию и нескользящую поверхность. 。 6. Он может измерять напряжение переменного / постоянного тока, постоянный ток, сопротивление, очень подходит для решения проблем с автомобильной и бытовой техникой.。。 Спецификация: Состояние: 100% новый бренд。 Тип изделия: цифровой мультиметр。 Модель: DT832。 Материал : Пластик + резина。 Цвет: черный, желтый (необязательно)。 Размер: прибл.123x67x20 мм / 4,8x2,6x0,8 дюйма (Д x Ш x В)。 Источник питания: батарея 6F22 9 В (не входит в комплект)。 Зуммер: Да。。。 Комплектация: 1 мультиметр。 2 измерительных провода。 1 руководство на английском языке 。。。。







КОНТАКТНАЯ ИНФОРМАЦИЯ JYOTI INDUSTRIES

Не стесняйтесь поговорить с нашим представителем в любое время, используя нашу контактную форму на нашем веб-сайте или по одному из наших контактных номеров. Давайте вместе построим ваше будущее.

Вы всегда можете навестить нас в нашем офисе, у нас приветливый персонал и средняя чашка кофе.

DT-832 Цифровой портативный карманный мультиметр Тестер сопротивления постоянному и переменному току с зуммером

Цифровой карманный мультиметр DT-832 Цифровой карманный мультиметр постоянного и переменного напряжения измеритель сопротивления тока с зуммером Желтый портативный карманный мультиметр Тестер сопротивления постоянного и переменного тока с зуммером Желтый Цифровой карманный мультиметр DT-832, Цифровой карманный мультиметр DT-832 Измеритель сопротивления постоянного и переменного тока с зуммером (желтый): благоустройство дома, быстрая доставка Онлайн-заказы и быстрая доставка Откройте для себя десятки тысяч новых продуктов.Карманный мультиметр, постоянный и переменный ток, тестер сопротивления с зуммером Желтый Цифровой портативный цифровой DT-832.



DT-832 Цифровой портативный карманный мультиметр Напряжение переменного / постоянного тока Измеритель сопротивления тока с зуммером Желтый


DT-832 Цифровой портативный карманный мультиметр Тестер сопротивления постоянного и переменного тока с зуммером Желтый


Цифровой карманный мультиметр DT-832 Цифровой карманный мультиметр постоянного и переменного напряжения измеритель сопротивления тока с зуммером (желтый): Товары для дома, быстрая доставка Онлайн-заказы и быстрая доставка Откройте для себя десятки тысяч новых продуктов.

Daniu dt832 цифровой ЖК-мультиметр Ом напряжение амперметр функция зуммера с тестовым зондом Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Адрес доставки: Корабль из

Этот склад не может быть доставлен к вам.

Способ (-ы) доставки Срок доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

.

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим на ваш мобильный телефон код подтверждения, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

.
