Мотор вариатор – АКПП типа вариатор (CVT) — принцип работы, слабые места. Инструкция — как «убить» вариатор. — ZF center на DRIVE2

Содержание

что лучше, принцип работы, плюсы и минусы

Двигатели внутреннего сгорания выдают максимальные показатели по крутящему моменту и мощности в довольно узких диапазонах по частоте вращения коленчатого вала. Передача и преобразование усилия происходит через механизмы трансмиссии, состоящей из сцепления, коробки переключения передач или вариатора и редуктора.

Вариатор позволяет плавно изменять крутящий момент

Изменения крутящего момента в этой цепочке происходит во втором звене и от его устройства во многом зависят динамические характеристики автомобиля.

Большая часть серийных автомобилей выпускается с механическими или автоматическими коробками передач. Вариаторы получили меньшее распространение, вместе с тем их доля постепенно увеличивается.

Каждое из названных устройств имеет свои сильные и слабые стороны, происходит постоянное совершенствование конструкций, увеличивается надежность, они становятся технологичнее.

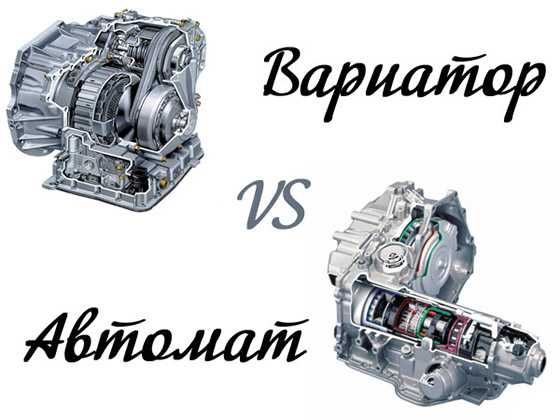

Два принципиально разных устройства: вариатор или автомат, что лучше? Для ответа на этот вопрос следует изучить оба механизма их конструкции и особенности.

Сравнение автоматической КПП с вариатором наиболее корректно ввиду того, что управление обоими осуществляется электронными процессорами и практически без участия человека. Водитель фактически только задает режим, а далее все происходит без его вмешательства.

История вариаторной коробки передач CVT

Само название вариатор произошло от латинского слова, означающего в переводе «изменитель». В среде специалистов этот механизм принято называть аббревиатурой CVT, что расшифровывается в английском языке как continuously variable transmission или по-русски «постоянно изменяющаяся трансмиссия». Другие наименования данного механизма: вариаторная коробка, АКПП вариатор или клиноременный вариатор.

Обозначений много, пусть и не все точные, но устройство и принцип действия конструкции при этом не меняется.

По сути, название клиноременный вариатор относится только к одному из видов, который впервые был применен на транспорте. Уже в 1910 году мотоцикл марки Zenith с трансмиссией Gradua-Gear такой конструкции участвовал в гонках и показал хорошие результаты.

После этого участие машин с вариаторами в соревнованиях было запрещено ввиду явного превосходства последних над традиционными коробками передач.

История данного типа трансмиссии в автомобилестроении начинается в 1928 году, когда британская Clyno Engineering Company впервые применила эту схему.

Следующей был голландский автопроизводитель, выпустивший легковую машину DAF 600, оснащенную клиноременным вариатором собственной конструкции Variomatic. Именно эта модель и является первой серийной моделью с данным типом трансмиссии.

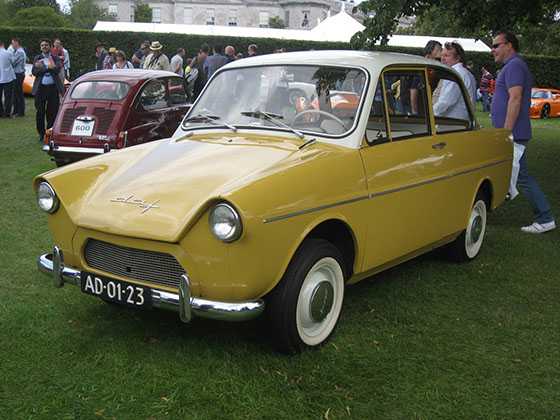

На DAF 600 был использован вариатор Variomatic

В последующем вариатор клиноременного типа стал доминирующей, но отнюдь не единственной применяемой в автомобилестроении схемой. Ведущие мировые производители разработали собственные конструкции:

  • Fiat устанавливали на свои машины Transmatic;
  • Mercedes-Benz – Autotronic;
  • Subaru – Lineartronic;
  • Honda- Multimatic;
  • Audi – Multitronic.

Компания Ford пошла еще дальше и запустила в производство два вариатора: Ecotronic и Durashift CVT, ее примеру последовали и японская Nissan с Xtronic и Hyper.

Перечень можно продолжать и дальше. О больших возможностях такой трансмиссии говорит и запрет на ее использование в гонках болидов Формула-1 просуществовавший вплоть до 1994 года.

Что такое вариатор на машине и как он работает

Для ответа на этот вопрос необходимо разобраться в назначении и устройстве этого механизма.

Вариатор позволяет плавно изменять крутящий момент в заданном диапазоне регулирования, в этом состоит его главное отличие от коробки передач. КПП предполагает ступенчатые преобразования, которые происходят при разрыве потока мощности, что отрицательно сказывается на равномерности.

Видео поясняет что такое вариатор и как он работает:

Вариаторная коробка передач имеет довольно сложное устройство и состоит из следующих частей:

  • Механизм, выполняющий функции сцепления, обеспечивающий трансмиссии состояние аналогичное нейтральной передаче КПП.
  • Вариатор.
  • Устройство для реверса, изменяющее направления вращения на противоположное.
  • Процессор с исполнительным механизмом, управляющий работой вариатора.

В качестве устройства, передающего крутящий момент с силового агрегата на вариатор и разъединяющего поток мощности, используются такие виды автоматического сцепления:

  • центробежное — типа Transmatic;
  • электромагнитное — технология Hyper;
  • мокрое многодисковое — модели Multitronic и Multimatic;
  • гидротрансформаторы.

Последнее устройство наиболее популярное и используется подавляющим числом автопроизводителей. Данное устройство обеспечивает максимально плавную без рывков передачу усилия от двигателя, что способствует увеличению ресурса вариатора.

Управление работой всего комплекса механизмом осуществляется электронным блоком, в функции которого входит:

  • Изменение соотношения между ведущим и ведомым валом вариатора в зависимости от режима работы силового агрегата.
  • Управление механизмом сцепления.
  • Обеспечение работы реверсного устройства и планетарного редуктора.

Действия водителя по управлению вариатором мало отличаются от аналогичных манипуляций с автоматической коробкой переключения передач. Он только выбирает режим — все остальное происходит без его участия.

Существует также возможность фиксации передаточного соотношения в вариаторе, что позволяет реализовать некоторые возможности, присущие традиционным коробкам передач. В силу сложившихся стереотипов большинство водителей не всегда способны правильно воспринимать разгон машины при постоянной частоте оборотов коленвала.

Виды и принцип работы вариатора

В автомобильной промышленности применяются два варианта механизмов, различающиеся по устройству. Речь идет о клиноременном и тороидном вариаторах, которые имеют разные конструкции.

Тороидный вариатор не имеет в своем составе ремня, промежуточными элементами являются ролики. Такая конструктивная схема используется реже, но в ней заложен большой потенциал.

Клиноременный

Этот вариант механизма получил наибольшее распространение у компаний, производящих автомобили.

Клиноременный вариатор состоит из одной (реже двух) передач. На двух валах: ведущем и ведомом установлены шкивы, через которые перекинуто кольцо клиновидного ремня. На первых порах при его изготовлении использовалась армированная резина, затем ей на смену пришли стальные конструкции.

Устройство клиноременного вариатора автомобиля

Ведомый и ведущий шкивы состоят из двух частей: конусов, стенки которых имеют наклон около 70 градусов к оси вала. Взаимное перемещение шкивов обеспечивает изменение радиусов и, как следствие, передаточного отношения вариатора.

Для создания управляющего усилия, направленного на смещение конусов друг к другу используются пружины, давление жидкости или центробежная сила.

Принцип работы клиноременного вариатора обеспечивает непрерывность передачи потока мощности и позволяет создать оптимальные условия для работы двигателя. Так, при наборе скорости или, напротив, сбросе силовой агрегат автомобиля получает возможность работать при постоянных оборотах. Тем самым достигается заметная экономия топлива, снижается его износ и как следствие увеличивается ресурс.

Наиболее уязвимой частью такого вариатора является клиноременная передача, узел подвергается значительным нагрузкам. В настоящее время используются стальные конструкции, состоящие из пакета лент, между собой они соединяются пластинами сложной формы.

Передача усилия в таком случае происходит по всей площади контакта боковой поверхности ремня со шкивом за счет возникающего трения.

Устройство ремня вариатора

В другом варианте применяется стальная цепь, а вариатор по аналогии получил наименование клиноцепного. Каждое звено данной конструкции в своем составе имеет несколько пластинок, объединенных цилиндрическими втулками-осями, обеспечивающими минимальный радиус изгиба.

Передача усилия происходит за счет контакта боковой части цепи с рабочими поверхностями конусовидных дисков.



Малая площадь соприкосновения вызывает значительные нагрузки на детали, для изготовления которых применяется высокопрочная сталь. Вариатор клиноцепного типа обладает наибольшим КПД среди аналогичных конструкций.

С другой стороны его цена выше, нежели у клиноременного механизма из-за применения более дорогостоящих материалов.

Стальная цепь для вариатора

Автомобильные вариаторы в силу особенностей своей конструкции не могут обеспечить вращения в обратном направлении и соответственно заднего хода. Для решения данной задачи трансмиссия снабжается дополнительным механизмом, в большинстве случаев – это шестеренчатый редуктор планетарного типа. По принципу действия он совпадает с аналогичным устройством АКПП.

Тороидный

Такой механизм получил меньшее распространение, в основном его разработкой занимается японская компания Nissan. Оригинальный агрегат получил наименование Extroid и устанавливается он на ряде моделей автомобилей.

В устройстве тороидного вариатора имеются два соосных диска: ведущий и ведомый. В сечении они имеют форму равнобедренного треугольника, боковые стороны которого являются частью окружности.

Устройство тороидного вариатора

Между рабочими дисками находятся два ролика плотно прижатых  к ним своими боковыми поверхностями. Указанные элементы подвижны и могут изменять свое положение, синхронно раскачиваясь вокруг осей перпендикулярных к основному валу.

Передача усилия происходит через ролики за счет возникающей в зоне контакта силы трения. Изменение соотношения радиусов приводит к увеличению или уменьшению частоты вращения ведомого вала.

Компания Nissan спроектировала сдвоенную коробку, способную передавать усилие до 300 Нм. Это рекордный показатель для трансмиссий этого типа.

Вариатор с 1999 года устанавливается на ряд мощных заднеприводных моделей, выпускаемых для внутреннего рынка. Агрегат совмещен с планетарным понижающим редуктором, при больших скоростях передача крутящего момента происходит напрямую. В переднеприводных моделях коробка совмещается с дифференциалом и главной передачей.

Как пользоваться вариатором

Управление автомобилем, оснащенным данным видом трансмиссии, не представляет особой сложности. Последовательность действий водителя такая же, как и на автомобилях с автоматическими коробками переключения передач.

Вариатор управляется рычагом селектора, который имеет несколько основных положений. Они обозначены буквами латинского алфавита:

  • N – нейтраль ;
  • Р (parking) – парковка;
  • D (drive) – движение вперед;
  • R (reverse) — задний ход.

В некоторых продвинутых агрегатах имеется также и фиксированный режим, при котором передаточное соотношение остается неизменным. Он используется некоторыми водителями при разгоне из-за особенностей устойчивого стереотипа.

Вопрос «как пользоваться вариатором?» часто задается автолюбителями, впервые столкнувшимися с таким устройством. На деле все достаточно просто:

  • Водитель запускает двигатель и выжимает педаль тормоза.
  • На ручке селектора имеется кнопка блокиратора, которую необходимо утопить, и перевести рычаг в положение D.
  • Плавно отпускаем педаль тормоза и нажимаем акселератор.
  • Машина начинает движение и постепенно ускоряется, при этом обороты двигателя остаются неизменными.

В процессе движения водитель действует только педалями газа, ускоряя движение и тормоза, замедляя его. Никаких других манипуляций с вариатором в ходе поездки производить не нужно.

При кратковременных остановках достаточно просто выжать педаль тормоза. При более длительной стоянке с заведенным двигателем селектор переводится в положение паркинг.

Управление такой трансмиссией значительно проще, нежели механической коробкой передач.

Все изменения передаточного соотношения в вариаторе происходят автоматически под управлением электронного блока. Получить наглядный урок того, как пользоваться вариатором поможет видео ролик, приведенный в конце статьи.

Как показывает практика, быстрее осваиваются с вариатором водители, имеющие опыт управления автомобилями с АКПП и, как это ни странно, новички. Тем, кто ездил исключительно на машинах с механическими коробками, требуется некоторое время, чтобы отучиться от прежних привычек переключения передач.

Плюсы и минусы

Несмотря на сложность конструкции и дороговизну, данный тип трансмиссии получает все большее распространение. Как и любое другое устройство, вариатор имеет определенные плюсы и некоторые минусы.

Для более точной оценки механизма следует определиться с критериями, а лучше проанализировать достоинства и недостатки в сравнении с другими наиболее близкими по функциям механизмами.

Основные плюсы вариатора:

  • Непрерывность потока мощности, передаваемого от двигателя на ведущие колеса.
  • Плавное без толчков и рывков изменение передаточного соотношения.
  • Возможность обеспечения оптимального режима работы двигателя.
  • Низкий уровень шума от работающего механизма, слегка изменяющееся характерное жужжание.
  • Уменьшение расхода топлива.
  • Максимальная оптимизация нагрузок на силовой агрегат и другие элементы привода.

С другой стороны, вышеперечисленные достоинства достигаются за счет высокой сложности механизма и наличия целого ряда устройств, обеспечивающих его работу.

Это влечет за собой удорожание конструкции и увеличение эксплуатационных расходов. В вариаторы заливаются специальные трансмиссионные технические жидкости, которые обеспечивают охлаждение деталей и удаление продуктов износа из рабочей зоны.

Что лучше: вариатор или автомат?

При выборе автомобиля оцениваются его технические и эксплуатационные характеристики. Наиболее близкими по своим возможностям являются вариаторы и автоматические коробки переключения передач.

Автомат и вариатор в чем разница

Сравнивая эти типы трансмиссий, специалисты обращают внимание на целый ряд особенностей каждого из названных механизмов.

Выбирая между коробкой автоматом или вариатором, учитываются их плюсы и минусы.

АКПП – более распространенный вид трансмиссии с отлаженным сервисом и достаточно высокими параметрами.

Видео — сравнение разных видов трансмиссий:

Вариатор обеспечивает максимально благоприятные условия для работы двигателя и  отличную динамику при разгоне. Не происходит переключения передач и разрыва потока мощности.

Общее потребление топлива при этом на 10 -15 % ниже, нежели у автомобиля равного по мощности с автоматической коробкой. В условиях постоянного роста цен на топливо, это обстоятельство становится достаточно весомым аргументом в пользу CVT.

Платой за это является высокая сложность агрегата и, как следствие, большие затраты на его техническое обслуживания. В нашей стране сервис для такого рода трансмиссий практически отсутствует, а цены на запасные части довольно высокие.

Отдельный разговор об эксплуатационных жидкостях, в агрегат заправляется от 8 до 10 литров специального и довольно дорогостоящего масла.

Выбирая между автомобилем с вариатором или автоматом, следует учитывать достоинства и особенности той и другой трансмиссии.

CVT имеет лучшие технические характеристики, нежели АКПП, а с другой стороны, регламентное обслуживание и ремонт его обходятся достаточно дорого. Вариатор имеет значительный потенциал для дальнейшего развития с учетом внедрения новых перспективных технологий.

Если заметили, что пинается АКПП, причины могут быть разные. Желательно выполнить диагностику.

Как расшифровать VIN код можно прочитать здесь. Расшифровка дает много информации об автомобиле.

Что делать, если запотевают фары — https://voditeliauto.ru/poleznaya-informaciya/voditelyam-novichkam/zapotevayut-fary-chto-delat.html

Видео о различных видах трансмиссий (МКПП, АКПП, робот, вариатор), их плюсах и минусах:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Автосигнализация StarLine A93

Добавить свою рекламу


Зеркало видеорегистратор Car DVRs Mirror

Добавить свою рекламу

voditeliauto.ru

Редуктор вариатор - замена частотному преобразователю

Устройства совмещают в едином быстросъемном блоке возможности как редуктора, так и частотного преобразователя. При этом обладают более практичной функциональностью:

  • когда нужно регулировать величину передаваемого крутящего момента, но конструкция электродвигателя не позволяет применить частотный преобразователь;
  • когда нужно понизить обороты на 50% и более, но сохранить КПД привода не менее 45% и иметь возможность регулировки.


Модельный ряд вариаторов INNORED


Практичная функциональность вариаторов INNORED

Вариаторы INNORED – экономичные модули для передачи крутящего момента электродвигателя с понижением и плавной регулировкой частоты вращения.

Фрикционный планетарный механизм делает вариатор INNORED незаменимой альтернативой электронным преобразователям частоты, благодаря возможности бесступенчато понижать обороты ведущего вала на 29…87% без существенной потери КПД привода (45…86% в зависимости от значения редукции).

Ручной регулятор со шкалой-индикатором позволяет быстро настроить необходимую частоту вращения в диапазоне 130…2000 об/мин.

Отсутствие зубчатых передач исключает удары при передаче крутящего момента, тем самым улучшая акустические показатели вариатора по сравнению с редуктором.

Синтетическое масло с диапазоном температур -25…+80°С гарантирует смазку и охлаждение механизма.


Простой и быстрый монтаж вариаторов INNORED

Компактная модульная конструкция позволяет легко установить вариатор INNORED непосредственно между приводом и технологическим оборудованием двумя решениями, которые экономят рабочее пространство и время монтажа:

  • мотор-вариатор (электродвигатель + вариатор)
  • мотор-вариатор + редуктор

Стандартизованные монтажные фланцы допускают установку на любой электродвигатель размера 56…132 с фланцем B5 IEC 60072.

Унифицированные присоединения дают возможность интегрировать вариатор INNORED  в уже готовую компоновку, не меняя крепежные элементы.


Экономичность вариаторов INNORED

Пониженные ресурсы валов и подшипников уменьшают затраты на обслуживание в случае, если приобретение нового изделия выгоднее капитального ремонта.

Механическая обработка и сборка обычной точности снижают себестоимость вариатора INNORED – экономически целесообразно, когда нет требований к кинематической точности и плавности хода.

Смазка на весь срок службы не требует замены, что снижает затраты на техническое обслуживание изделия.


rusautomation.ru

Вариаторы

Вариаторы, укомплектованные общепромышленными асинхронными электродвигателями, получили название мотор-вариаторов. Они могут оснащаться и другими двигателями, например, с независимой вентиляцией, с переменным числом полюсов или со встроенным тормозом. По желанию заказчиков мотор-вариаторы могут доукомплектоваться цилиндрическими, червячными или другими редукторами со стандартным входным фланцем и полым валом. Применяемые схемы сборки «мотор – вариатор – редуктор» обеспечивают высокие крутящие моменты вала при одновременном регулировании скорости вращения.

В отличие от других вариаторов, передаточное отношение мотор-вариаторов можно изменять и на остановленном двигателе, а длительный режим работы при постоянном передаточном отношении не вызывает износа рабочих поверхностей на фрикционной паре, из-за отсутствия скольжения в зоне контакта.

Вариаторы соединяются с электродвигателями при помощи фланцев, а с редукторами или иными механизмами с помощью муфт.

Вариаторы хорошо себя проявили в машиностроении, строительстве и металлургии в ленточных, цепных, роликовых конвейерах, в пищевой промышленности, в подъемных устройствах, в экструдерах, приводах транспортировочных тележек, приводах летучих пил и ножниц, приводах поворотных механизмов и ходовых винтов.

Выгода от применения современных вариаторов заключается в их минимальном износе и отсутствии необходимости в дорогостоящих механизмах и элементах приводов, благодаря плавному изменению передаточного отношения. Реально существующая необходимость перехода экономики России на технологическую базу с достаточной эффективностью подтверждает готовность внедрения новых инновационных проектов, стимулирующих развитие новых ресурсосберегающих технологий. Их реализация приведёт к значительному снижению затрат на металл (за счет компактности конструкций разрабатываемых вариаторов) и на энергию, затрачиваемую на производство единицы продукции, и обеспечит производство конкурентоспособных вариаторных устройств нового поколения.

ence-gmbh.ru

Мотор вариатор

Вам может быть интересны также другие типы вариаторов:

Вариаторы, сопряженные с асинхронными электрическими двигателями общепромышленного назначения называются мотор-вариаторами. Они могут взаимодействовать с различными типами двигателей. В качестве дополнительной опции обычно устанавливается система редукторов, увеличивающая гибкость всей системы, червячная или цилиндрическая передача.

При помощи связки мотора, редуктора и вариатора можно добиться значительных крутящих моментов.

Принципиальная схема устройства

Рассмотрим её на одной из моделей:

Пара солнечных колец (1 и 2) объединена в единый узел с пружинами тарельчатой формы (3). Солнце надевается на входной вал.  На корпусе вариатора надежно зафиксированы в неподвижном состоянии два наружных колеса (5 и 6). В планетарном механизме установлен диск (7), который вращается вокруг своей оси, а также он совершает вращательно-поступательное движение относительно своего носителя (8). Сам носитель проходит радиальный путь внутри водила (9), которое закреплено на выходном валу.

Пара солнц (1 и 2) плотно поджата пружинами к планетарным дискам (7), а с внешней стороны они зажаты внешними колесами (5 и 6). Благодаря этому каждое солнце может вращаться вокруг своей оси, а также вокруг оси внешнего колеса в составе парной системы. Ось, на которой закреплен планетарный диск, соединена с водилом, а это значит, что они вращаются синхронно. Экспоненциальное изменение скорости возможно благодаря мощному маховику (10). Именно благодаря ему вращается внешнее колесо, а также пара механических узлов – слезковой (12) и кулачковый (11). В этот момент внешнее колесо (6) приходит в движение, а интервал между ним и вторым подобным колесом (5) может изменяться. Планетарные диски могут вдавливаться или выдавливаться, что провоцирует изменение диаметра, которые катятся по поверхности солнц и каждого из неподвижно закрепленных колёс (5 и 6). Радиальное передвижение позволяет варьировать скорость вращения и крутящий момент, возникающий на выходном валу.

Применение мотор-вариаторов

Они нашли широкое применение в промышленности за счёт надежности функционирования и возможности длительной бесперебойной работы. Эти механические узлы стали популярны из-за неприхотливости в обслуживании и небольшим требованиям к системе охлаждения. В качестве примера можно привести промышленные миксеры, созданные на базе мотор-вариаторов, используемые в пищевой промышленности.

variator-cvt.ru

Мотор-вариаторы

НТЦ «Редуктор» в отличие от множества других поставщиков приводной техники, кроме поставки вариаторов, выполняет еще большой комплекс работ по вариаторной технике, например:
Диски вариаторные – изготовление и поставка в требуемых количествах для любых типоразмеров.
Ремонт вариаторов — любых, в том числе импортных, с гарантией их качества.
Мотор-вариаторы – подбор соответствующего электродвигателя, его входной контроль, сборка с вариатором и испытаниями.
Мотор-вариатор-редукторы — проектирование мотор-вариатор-редукторов по исходным данным клиента, их изготовление, сборка и испытания.
Специальные вариаторы — по исходным данным клиента проектирование, изготовление и испытание специальных вариаторов.
Модернизация – проверка правильности подбора ненадежно работающих вариаторов, модернизация редукторов. Итог: повышается в 2–5 раз эксплуатационный ресурс вариаторных приводов.

Технические характеристики мотор-вариаторов

мотор-вариатор Диапазон регулирования Частота вращения выходного вала,
n2, об/мин
Мощность,
P1, кВт
max min max min
МВ-002 5,2 910 190 0,22 0,18
МВ-005 5,2 1000 190 0,37 0,25
5,2 900 190 0,75 0,55
МВ-010 5,2 1000 190 0,75 0,55
5,0 950 190 1,5 1,1
МВ-020 5,2 1000 190 1,5 0,75
МВ-030 5,2 1000 190 3,0 1,5
МВ-050 5,2 1000 190 4,0 2,2
МВ-100 5,2 1000 190 9,2 5,5
Заявка на подбор оборудования

reduktorntc.ru

Что такое трансмиссия вариатор? Принцип работы и эксплуатация

Вариатор - бесступенчатая трансмиссия автомобиля с внешним управлением, которая позволяет автоматически изменять передаточное число, выбирая оптимальное согласно нагрузке и оборотам двигателя, тем самым эффективно используя мощность. Получили распространение два вида вариаторов: клиноременной и тороидный.

Устройство и принцип работы
Клиноременной вариатор состоит из нескольких (одной или двух) ременных передач, где шкивы образованы коническими дисками, за счет сдвигания и раздвигания которых изменяются диаметр шкивов и, соответственно, передаточное число. Разные фирмы разработали свою конструкцию клиноременного вариатора, в трансмиссии Multitronic вместо ремня применяют цепь, а Honda ставит набранный из металлических пластин ремень, но принцип не меняется. Почему клиновидный ремень? Ремень в разрезе имеет трапециевидную форму и "вклинивается" в шкив своими боковыми поверхностями. При износе этих поверхностей, благодаря своей форме, он врезается глубже в шкив и все равно остается в хорошей сцепке с ним.

Для трогания автомобиля с места используется обычное сцепление или небольшой гидротрансформатор, который после начала движения блокируется. Управление дисками шкивов осуществляет электронная система из сервоприводов, блока управления и датчиков.

Как изменяется передаточное число? Устройство ведущего шкива таково, что его щеки при воздействии центробежных сил плавно сжимаются и выталкивают клиновидный ремень все дальше от центра шкива. Ведомый шкив при этом наоборот, разжимается, и ремень на нем плавно утопает все ближе к центру шкива. Чем больше обороты двигателя - тем больше сжимается ведущий шкив и разжимается ведомый, тем самым меняя передаточное число от коленвала к заднему колесу. Этот процесс хорошо виден на рисунках:

Двигатель не запущен

Малые обороты двигателя

Средние обороты двигателя

Максимальные обороты двигателя

Положения клиновидного ремня в разрезе на ведущем шкиве (слева) и ведомом (справа) при разных режимах работы двигателя.

Иначе устроен тороидный вариатор - он состоит из соосных дисков и роликов, передающих момент от одного диска к другому. Для изменения передаточного числа меняются положение роликов и их радиусы, по которым ролики обкатывают диски. И поскольку все усилие сосредоточено в пятне контакта, то для поворота роликов должны использоваться особые устройства, способные преодолевать силу прижатия ролика к диску.

Недостатки и достоинства
Слабыми местами автомобильных вариаторов являются: для клиноременного - ремни, для тороидного - пятно контакта диска и ролика, где сила давления достигает 10 тонн. Поэтому применяются специальные высокотехнологичные материалы, что делает надежность вариаторов высокой, близкой к надежности коробок "автомат".

Из-за нагрузок на ремень или пятно контакта вариаторы не могут работать с двигателями большой мощности и на автомобилях для перевозки грузов. Если для грузовиков вариаторы непригодны, то для легковых машин приемлемы, и здесь у бесступенчатых трансмиссий будущее, тем более технологии не стоят на месте.

Если сравнить динамические характеристики автомобилей, оснащаемых вариатором, может возникнуть недоумение - почему на одном и том же автомобиле разгон с вариатором происходит медленнее, чем с механической коробкой? Все дело в привычке - многие недовольны, что машина с вариатором "все время ноет на одной ноте". Большинство привыкли к нарастающему шуму мотора и фирмы идут клиентам навстречу, специально настраивая электронный блок управления трансмиссией. На самом деле, при нормальной настройке блока разгон происходит быстрее.

Вариаторы являются продвинутым типом трансмиссии по сравнению с автоматическими коробками. Это проявляется в лучшей динамике, меньшем расходе топлива, более плавной езде. В то же время, вариаторы проще по конструкции.

Эксплуатация вариатора
Вариаторы спокойно переносят езду по бездорожью, как и классический автомат. Если его целенаправленно не гробить, то прослужит долго. На долголетие вариатора сказываются две вещи: манера вождения и своевременная замена масла. Регламентированная замена жидкости при эксплуатации в тяжелых условиях (постоянна езда в горах, с высокой скоростью или с прицепом) осуществляется через 60-80 тысяч км. В обычных условиях оно рассчитано на весь срок службы. У многих авто фирменная "трансмиссионка" рассчитана строго на 60 тысяч километров.

Если появились подергивания при переводе рычага селектора в позицию D, а также ощутимые задержки при старте, "тупизна" во время движения и "зависание" при разгоне, то следует готовиться к ремонту вариатора (или в запущенных случаях - замене на новый агрегат). Если вариатор замер на одном передаточном отношении - то требует замены шаговый мотор. А если отказываются переключаться передачи - то виноват соленоид блокировки селектора или сам селектор.

Следует учитывать, что даже при бережном обращении с вариатором, примерно через 120-150 тысяч километров пробега потребует замены толкающий ремень. Стоимость его не маленькая, но если проигнорировать его замену, то он может полностью "убить" корорбку. Поэтому содержание вариатора после 5 лет эксплуатации обходится недешево.

amastercar.ru

Мотор вариатор простая конструкция - Устройство роторного двигателя

Содержание

После создания двигателя внутреннего сгорания началась эра автомобилей. Самое большое распространение при этом получил мотор поршневого типа. Но при этом с момента создания ДВС перед конструкторами стала задача извлечения максимального КПД при минимальных затратах топлива. Решалась эта задача несколькими путями — от технического улучшения уже имеющихся двигателей, до создания абсолютно новых, с другой конструкцией. Одним из таковых стал роторный двигатель.

Роторный двигатель

Появился он значительно позже поршневого, в 30-х годах. Полноценно работоспособная же модель такого двигателя появилась и вовсе в 50-х годах. После появления роторный двигатель вызвал заинтересованность у многих автопроизводителей, и все они кинулись разрабатывать свои модели роторных силовых установок, однако вскоре от них отказались в пользу обычных поршневых. Из приверженцев роторного мотора осталась только японская фирма Mazda, которая сделала такого типа мотор своей визитной карточкой.

Особенностью такого мотора является его конструкция, которая вообще не предусматривает наличие поршней. В целом это сильно сказалось на конструктивной простоте.

В поршневых моторах энергия сгораемого топлива воспринимается поршнем, который за счет своего возвратно-поступательного движения передает ее на кривошипы коленвала, обеспечивая ему вращение.

У роторных же двигателей энергия сразу преобразовывается во вращение вала, минуя возвратно-поступательное движение. Это сказывается на уменьшении потерь мощности на трение, меньшую металлоемкость и простоту конструкции. За счет этого КПД двигателя значительно возрастает.

Конструкция

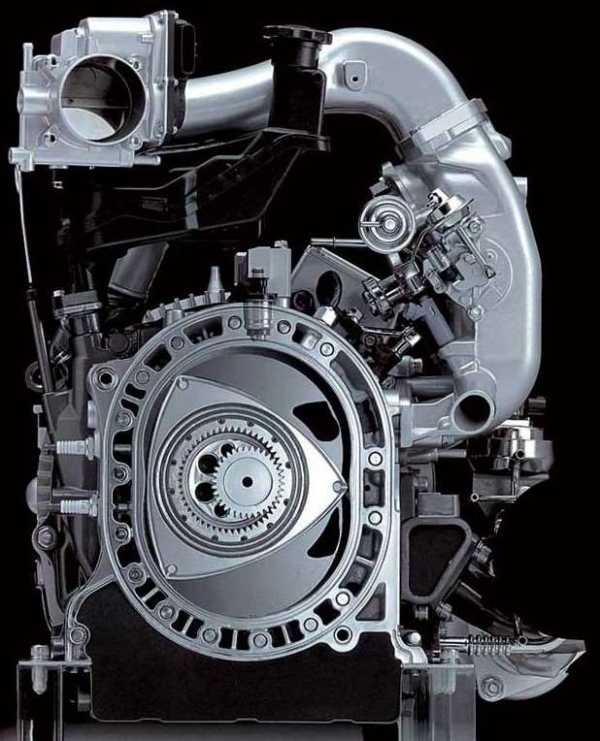

Чтобы понять принцип работы, следует разобраться, какова конструкция роторного двигателя. Итак, вместо поршней энергия сгорания топлива у такого силового агрегата воспринимается ротором. Ротор имеет вид равностороннего треугольника. Каждая сторона этого треугольника и играет роль поршня.

Чтобы обеспечить процесс горения, ротор помещается в закрытое пространство, состоящее из трех элементов — двух боковых корпусов, и одного центрального, называющегося статором. Пространство, в котором производится процесс горения, сделано в статоре, боковые корпуса обеспечивают только герметичность этого пространства.

Внутри статора сделан цилиндр, в котором и размещается ротор. Чтобы внутри этого цилиндра происходили все необходимые процессы, выполнен он в виде овала, с немного прижатыми боками.

Сам статор с одной стороны имеет окна для впуска топливовоздушной смеси или воздуха, и выпуска отработанных газов. Противоположно им сделано отверстие под свечи зажигания.

Особенностью движения ротора в цилиндре статора является то, что его вершины постоянно контактируют с поверхностью цилиндра, его движение сделано по эксцентриковому типу. Он не только вращается вокруг своей оси, но еще и смещается относительно нее.

Для этого в роторе сделано большое отверстие, с одной стороны этого отверстия имеется зубчатый сектор. С другой стороны в ротор вставлен вал с эксцентриком.

Чтобы обеспечить вращение в боковой корпус установлена неподвижная шестерня, входящая в зацепление с зубчатым сектором ротора, она является опорной точкой для него. При своем эксцентриковом движении он опирается на неподвижную шестерню, а зацепление обеспечивает ему вращательное движение. Вращаясь, он обеспечивает и вращение вала с эксцентриком, на который он одет.

Принцип работы

Теперь о самом принципе работы. Выполнение определенной работы поршня внутри цилиндров называется тактами. Классический поршневой двигатель имеет четыре такта:

  • впуск — в цилиндр подается горючая смесь;
  • сжатие — увеличение давления в цилиндре за счет уменьшения объема;
  • рабочий ход — энергия, выделенная при сгорании смеси, преобразовывается во вращение вала;
  • выпуск — из цилиндра выводятся отработанные газы;

Однако они выполняются по-разному. Существуют двухтактные поршневые двигатели, в которых такты совмещены, но такие моторы чаще применяются на мотоциклах и другой бензиновой технике, хотя раньше создавались и дизельные двухтактные моторы. В них одно движение поршня включает два такта. При движении поршня вверх — впуск и сжатие, а при движении вниз — рабочий ход и выпуск. Все это обеспечивается наличием впускных и выпускных окон.

Классические автомобильные поршневые двигатели обычно являются 4-тактными, где каждый такт отделен. Но для этого в двигатель включен механизм газораспределения, который значительно усложняет конструкцию.

Что касается роторного двигателя, то отсутствие поршня как такового позволило несколько совместить конструктивные особенности 2-тактных и 4-тактных моторов.

Поскольку цилиндр роторного двигателя имеет впускные и выпускные окна, то надобность в газораспределительном механизме отпала, при этом сам процесс работы сохранил все четыре такта по отдельности.

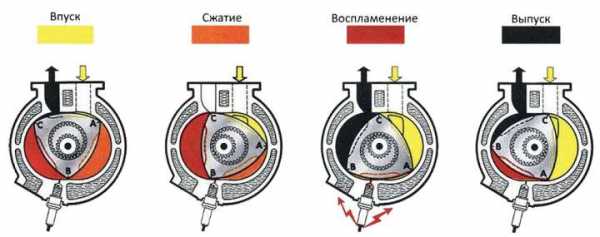

Теперь рассмотрим, как все это происходит внутри статора. Углы ротора постоянно контактируют с цилиндром статора, обеспечивая герметичное пространство между сторонами ротора.

Овальная форма цилиндра статора обеспечивает изменение пространства между стенкой цилиндра и двумя близлежащими вершинами ротора.

Далее рассмотрим действие внутри цилиндра только с одной стороны ротора. Итак, при вращении ротора, одна из его вершин, проходя сужение овала цилиндра, открывает впускное окно и в полость между стороной треугольника ротора и стенкой цилиндра начинает поступать горючая смесь или воздух. При этом движение продолжается, эта вершина достигает и проходит высокую часть овала и дальше идет на сужение. Возможность постоянного контакта вершины ротора обеспечивается его эксцентриковым движением.

Впуск воздуха производится до тех пор, пока вторая вершина ротора не перекроет впускное окно. В это время первая вершина уже прошла высоту овала цилиндра и пошла на его сужение, при этом пространство между цилиндром и стороной ротора начинает значительно сокращаться в объеме — происходит такт сжатия.

В момент, когда сторона ротора проходит максимальное сужение, в пространство между стороной ротора и стенкой цилиндра подается искра, которая воспламеняет горючую смесь, сжатую между зауженной стенкой цилиндра и стороной ротора.

Особенностью роторного двигателя является то, что воспламенение производится не перед прохождением стороны так называемой «мертвой точки», как это делается в поршневом двигателе, а после ее прохождения. Делается это для того, чтобы энергия, выделенная при сгорании, воздействовала на ту часть стороны ротора, которая уже прошла ВМТ (верхняя мёртвая точка). Этим обеспечивается вращение ротора в нужную сторону.

После прохождения свечи, первая вершина ротора начинает открывать выпускное окно, и постепенно, пока вторая вершина не перекроет выпускное окно — производится отвод газов.

Следует отметить, что был описан весь процесс, сделанный только одной стороной ротора, все стороны проделывают процесс один за другим. То есть, за одно вращение ротора производится одновременно три цикла — пока в полость между одной стороной ротора и цилиндра запускается воздух или горючая смесь, в это время вторая сторона ротора проходит ВМТ, а третья — выпускает отработанные газы.

Теперь о вращении вала, на эксцентрик которого надет ротор. За счет этого эксцентрика полный оборот вала производится меньше чем за один оборот ротора. То есть, за один полный цикл вал сделает три оборота, при этом отдавая полезное действие дальше. В поршневом двигателе один цикл происходит за два оборота коленчатого вала и только один полуоборот при этом является полезным. Этим обеспечивается высокий выход КПД.

Если сравнить роторный двигатель с поршневым, то выход мощности с одной секции, которая состоит из одного ротора и статора, равна мощности 3-цилиндрового двигателя.

А если учитывать, что Mazda устанавливала на свои авто двухсекционные роторные моторы, то по мощности они не уступают 6-цилиндровым поршневым моторам.

Достоинства и недостатки

Теперь о достоинствах роторных моторов, а их вполне много. Выходит, что одна секция по мощности равна 3-цилиндровому мотору, при этом она в габаритных размерах значительно меньше. Это сказывается на компактности самых моторов. Об этом можно судить по модели Mazda RX-8. Этот автомобиль, обладая хорошим показателем мощности, имеет средне моторную компоновку, чем удалось добиться точной развесовки авто по осям, влияющую на устойчивость и управляемость авто.

Помимо компактных размеров в этом двигателе отсутствует газораспределительный механизм (ГРМ), ведь все фазы газораспределения выполняются самим ротором. Это значительно уменьшило металлоемкость конструкции, и как следствие — массу двигателя.

Из-за ненадобности поршней и ГРМ снижено количество подвижных частей в двигателе, что сказывается на надежности конструкции.

Сам двигатель из-за отсутствия разнонаправленных движений, которые есть в поршневом моторе, при работе меньше вибрирует.

Но и недостатков у такого двигателя тоже хватает. Начнем с того, что система смазки у него идентична с системой 2-тактного двигателя. То есть, смазка поверхности цилиндра производится вместе с топливом. Но только организация подачи масла несколько иная. Если в 2-тактном двигателе масло для смазки добавляется прямо в топливо, то в роторном оно подается через форсунки, а потом оно уже смешивается с топливом.

Использование такого типа смазки привело к тому, что для двигателя подходит только минеральное масло или специализированное полусинтетическое. При этом в процессе работы масло сгорает, что негативно сказывается на составе выхлопных газов. По экологичности роторный двигатель сильно уступает 4-тактному поршневому двигателю.

При всей простоте конструкции роторный мотор обладает сравнительно небольшим ресурсом. У той же Mazda пробег до капитального ремонта составляет всего 100 тыс. км. В первую очередь «страдают» апексы — аналоги компрессионных колец в поршневом двигателе. Апексы размещаются на вершинах ротора и обеспечивают плотное прилегание вершины к стенке цилиндра.

Недостатком является также невозможность проведения восстановительных работ. Если у ротора изношены посадочные места апексов — ротор полностью заменяется, поскольку восстановить эти места невозможно.

То же касается и цилиндра статора. При его повреждении расточка практически невозможна из-за сложности выполнения такой работы.

Из-за большой скорости вращения эксцентрикового вала, его вкладыши изнашиваются значительно быстрее.

В общем, при значительно простой конструкции, из-за сложности процессов его работы роторный двигатель оказывается по надежности значительно хуже поршневого.

Но в целом, роторный двигатель не является тупиковой ветвью развития двигателей внутреннего сгорания. Та же Mazda постоянно совершенствует данный тип мотора. К примеру, мотор, устанавливаемый на RX-8 по токсичности уже мало отличается от поршневого, что является большим достижением.

Теперь они стараются еще и увеличить ресурс. Однако это скорее всего будет достигнуто за счет использования особых материалов изготовления элементов двигателя, а также из-за высокой степени обработки поверхностей, что еще больше осложнит и увеличит стоимость ремонта.

provariator.ru
