Маркировка фар hcr: Маркировка фар под лампы (ксенон, галоген). Как отличить где какая? Все расшифровки

Содержание

Маркировка фар под ксенон и галоген в 2020 году

Каждая фара, и каждый блок розжига транспортного средства, согласно Правилам Европейской Экономической Комиссии ООН за номером 19 и Межгосударственным стандартам 41.99-99, должны быть сертифицированы и промаркированы.

Маркировка является чёткой и нестираемой информацией, нанесённой на рассеиватель и корпус фары, которая пригодится каждому автовладельцу при правильной её расшифровке. При отделении рассеивателя, маркировка наносится на защитное стекло фары.

Многие автовладельцы, которые использовали как ксеноновое, так и галогенное освещение в своём транспортном средстве, предпочитают все же газоразрядный источник света, то есть ксеноновые лампочки.

Плюсами ксенона является то, что они считаются менее утомляемыми для человеческого глаза, а также более качественными. Маркировка на фарах для галогена и ксенона также будет различна.

Для чего нужна

Маркировка фар была разработана для того, чтобы снизить угрозу безопасности дорожного движения как для самого владельца автомобиля с галогенным или ксеноновым освещением, так и для других участников движения.

Обычно несоответствие фар с лампами даёт о себе знать в тёмное время суток. При несоответствии, освещение либо ослепляет других водителей, либо владельцу ксенона и галогена не видно дороги и присутствия различных препятствий на ней.

Как уже говорилось выше, маркировка содержит в себе огромный объем нужной и полезной информации для автовладельца. Например, страна, выдавшая утверждение, номер, категория фары и т. д.

Сегодня предусматривается установление на транспортных средствах такие типы фар, как:

  • традиционные лампы накаливания;
  • галогенные лампы;
  • газоразрядные источники света (ксенон).

Соответствие маркировки на фарах с установленным освещением проверяется и на станциях технического обслуживания.

Если нарушения в установке освещения все же имеются, вряд ли автовладелец сможет пройти технический осмотр и получить соответствующую карту, утверждающую его прохождение.

Не стоит забывать и про административную ответственность, предусмотренную за невыполнение требований к световому оборудованию.

Таблица маркировки фар под ксенон и галоген

Если говорить про обычные лампочки, то маркировка будет иметь такую аббревиатуру по ГОСТ, как:

С ближний свет
R дальний свет
CR двухрежимный

Маркировка газоразрядного источника света начинается с буквы D, а галогенной нити накаливания с H.

При желании установить галогенные или ксеноновые лампочки, необходимо, чтобы на фарах была нанесена следующая маркировка:

Аббревиатура Расшифровка
Галогеновое освещение
HC оптика ближнего освещения
HCR Лампа ближнего и дальнего освещения
HC/R Лампа ближнего или дальнего освещения
Ксеноновое освещение
DC
Лампы ближнего освещения
DR Лампы дальнего освещения
DC/R Лампы ближнего или дальнего освещения

Нарушения

Для автовладельцев предусмотрено обязательство и необходимость в неукоснительном соблюдении заводских маркировок и отсутствии сочетания несочетаемого.

Например, если автовладелец решит установить ксеноновое оборудование в фары обычного типа без нанесённой на них маркировки DR, DC и DCR, это может быть угрозой для безопасности дорожного движения.

До 23.09.10 года, когда был принят технический регламент, несоответствие фар и лампочек, предусматривало административное нарушение, при котором автовладельца могли лишить водительских прав от полугода до года, при этом производилась конфискация светового оборудования.

Немного позже были внесены изменения, которые разрешили использовать фары без соответствующей маркировки для ксенона и галогена, но с обязательным оснащением такими устройствами, как омыватель фар и автокорректор угла наклона фар.

Несоответствие маркировки с установленными фарами считается несоблюдением правил дорожного движения и карается законодательством Российской Федерации.

Если в фары, предусмотренные для обычных лампочек (накаливания), установить галогенные или ксеноновые лампы, то может произойти нарушение режима работы отдельных приборов транспортного средства.

Административное наказание, предусмотренное за это нарушение, регламентируется в постановлении Верховного Суда РФ от 15.12.09 г. за номером 11 АФ09-1246.

Административное дело возбуждается на основании части 1 статьи 12.4 Кодекса об административных правонарушениях. Получается, что использование транспортных средств с такими нарушениями, запрещено законодательством.

Какие лампы выбрать

Для того чтобы правильно подобрать лампочку для того или иного освещения, необходимо разбираться в маркировке фары, нанесённой на её корпус.

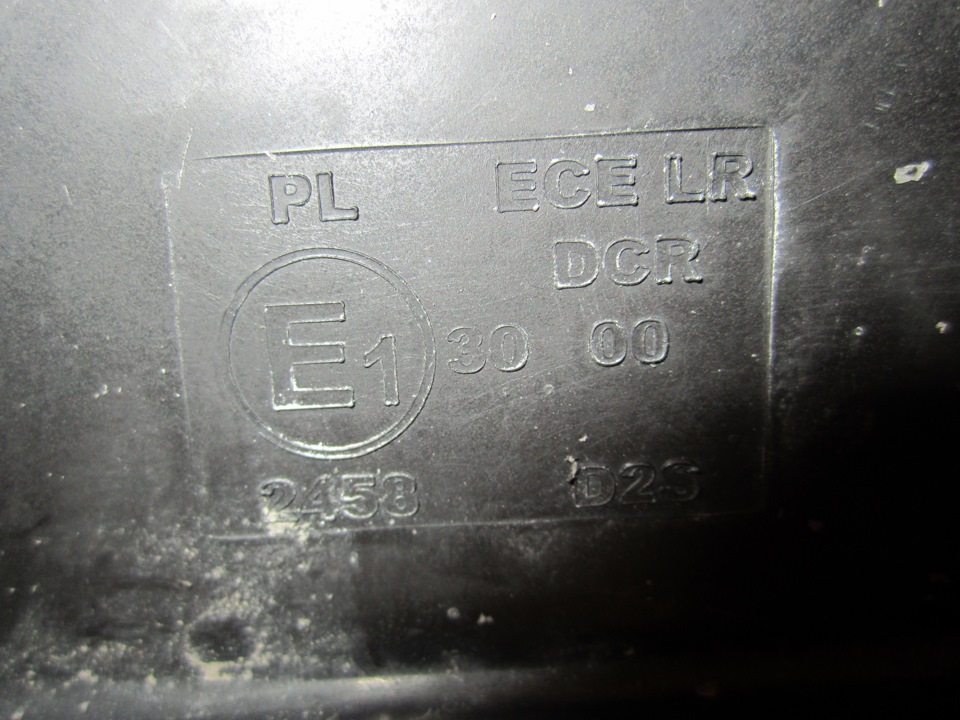

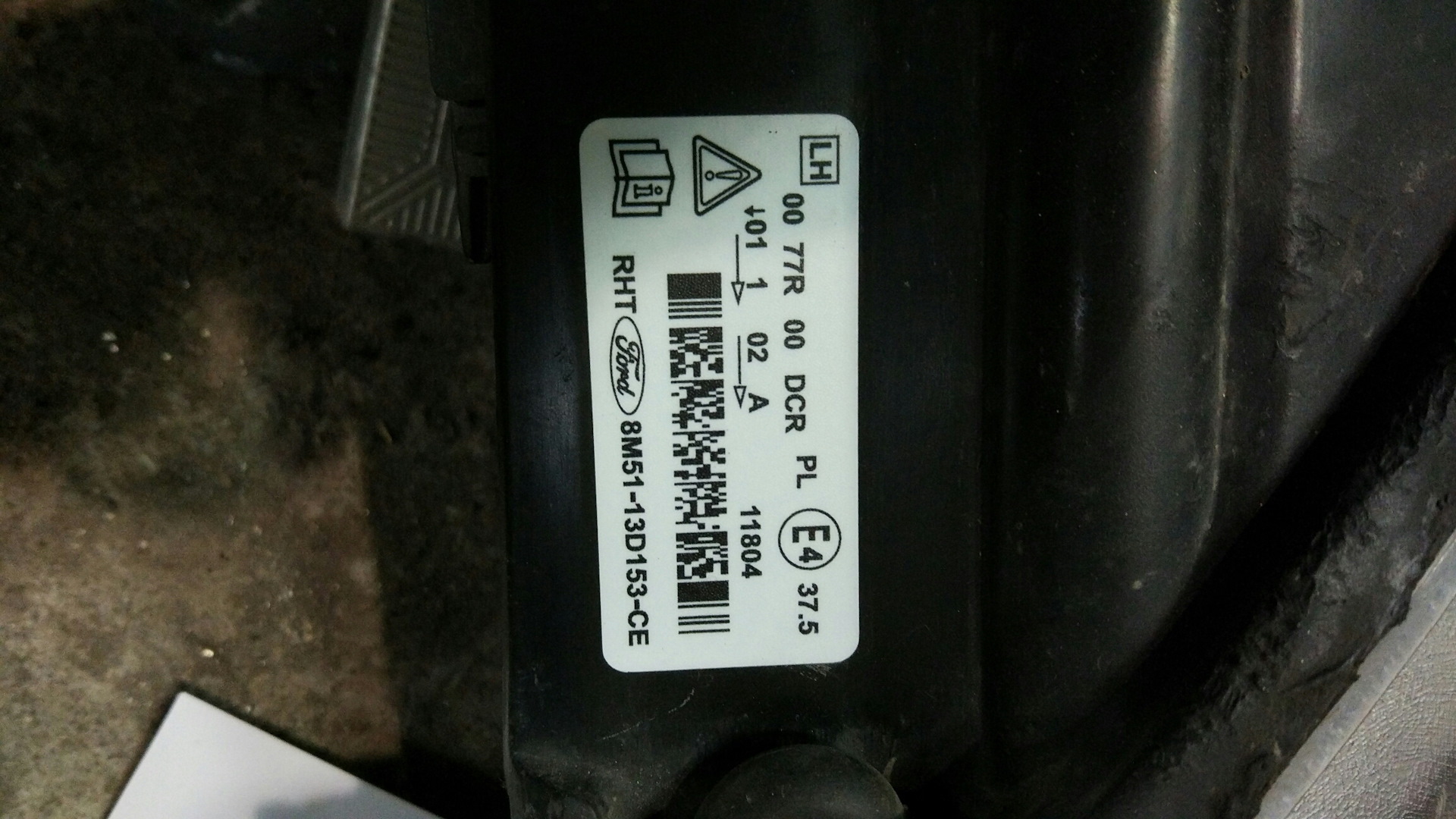

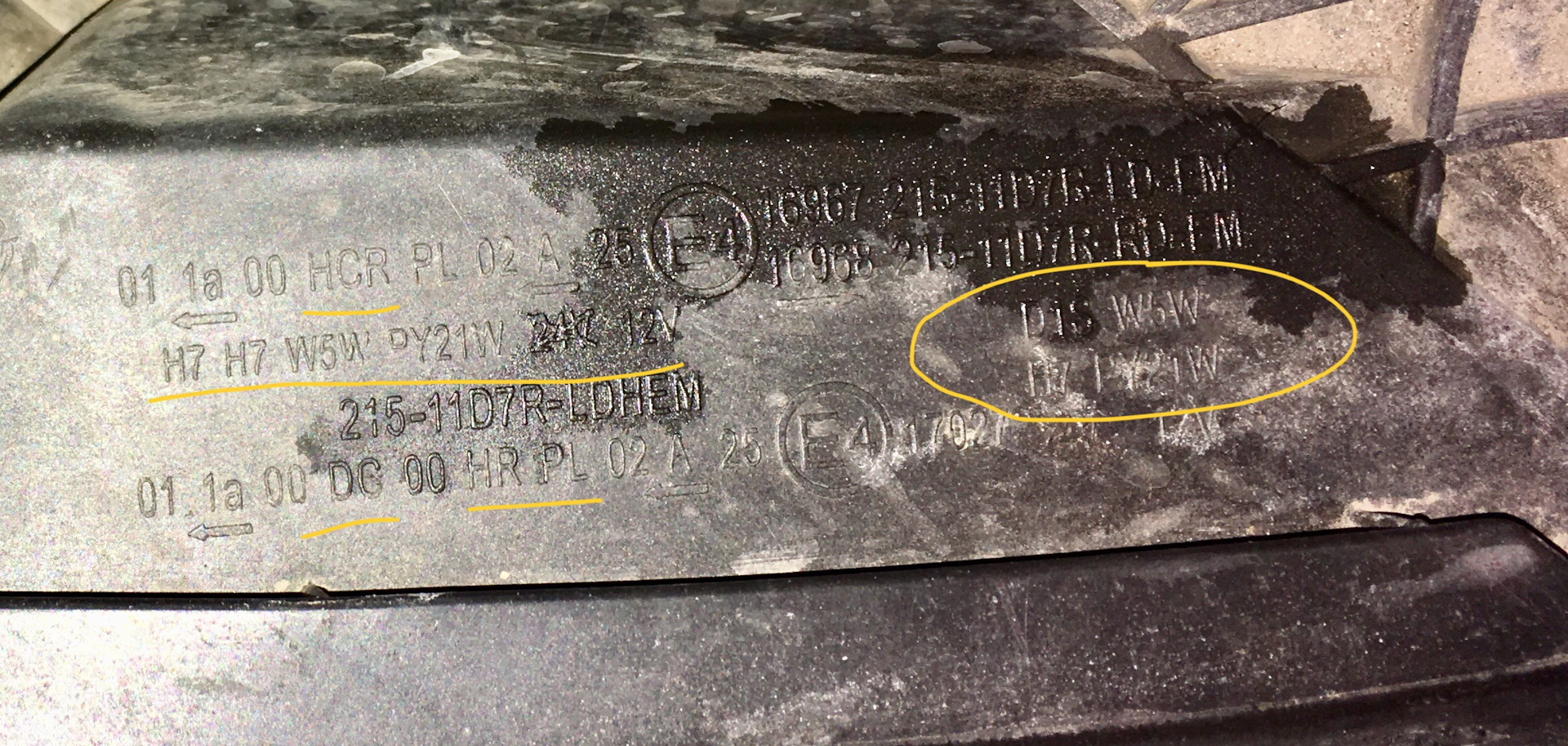

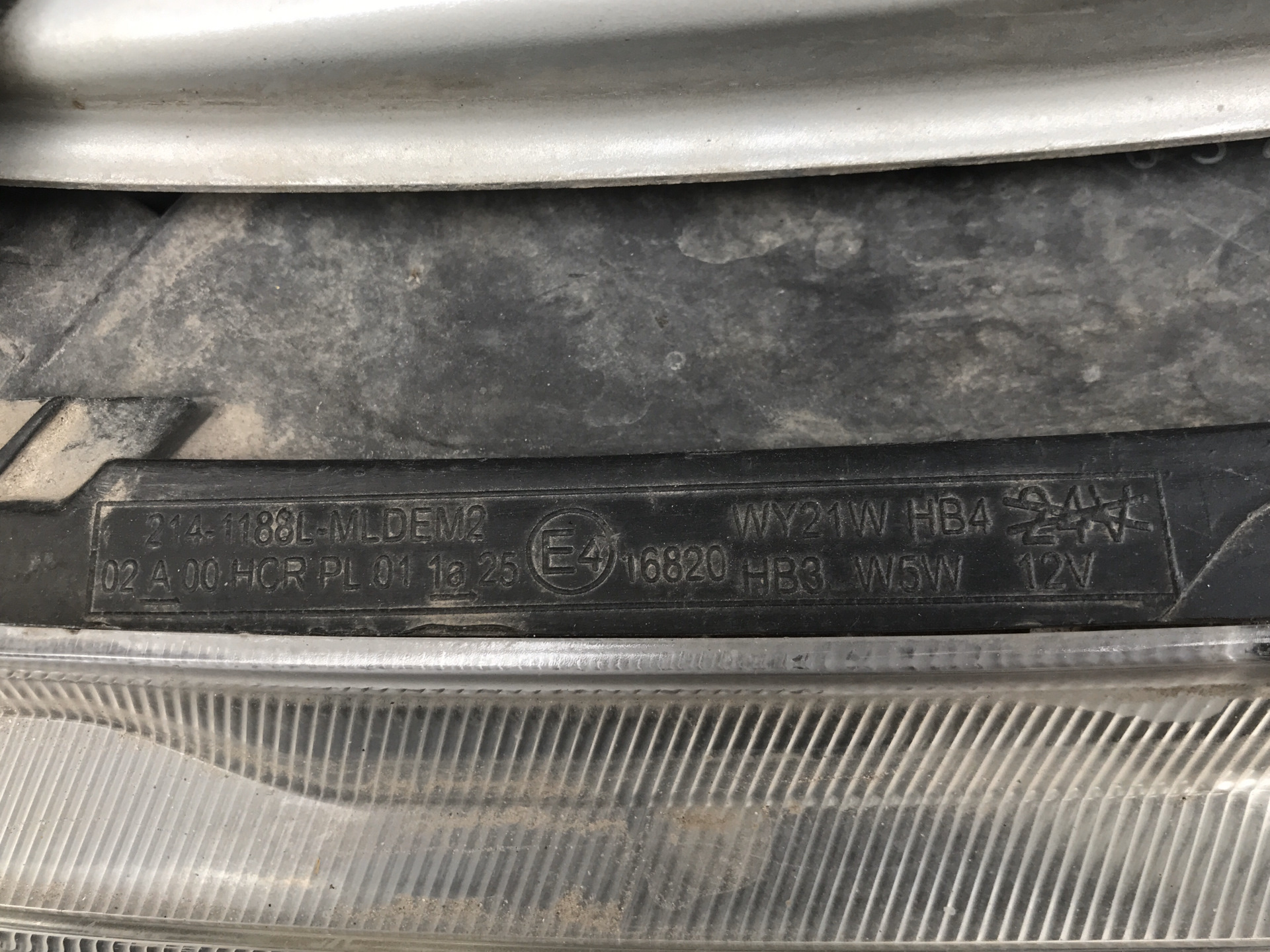

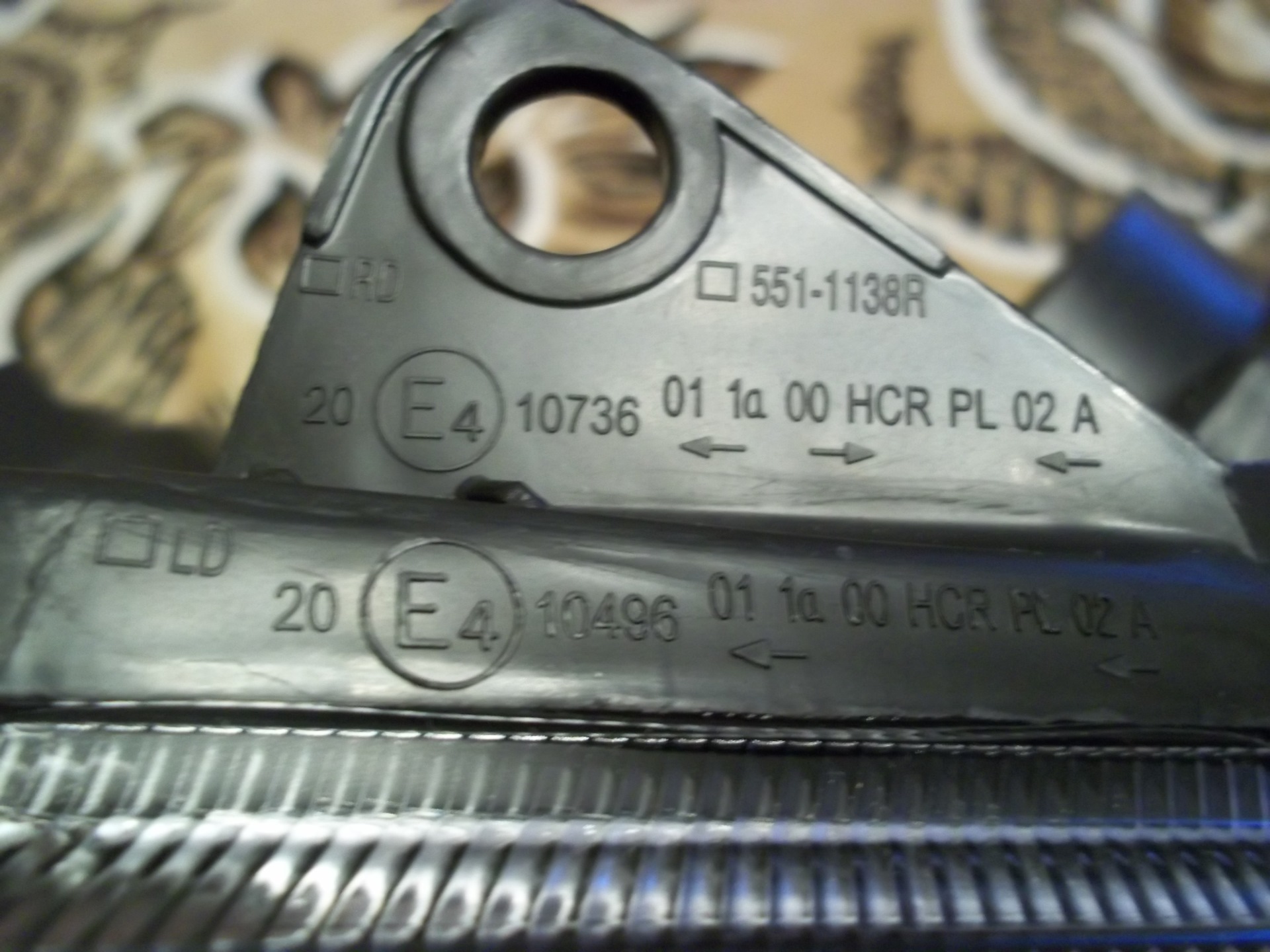

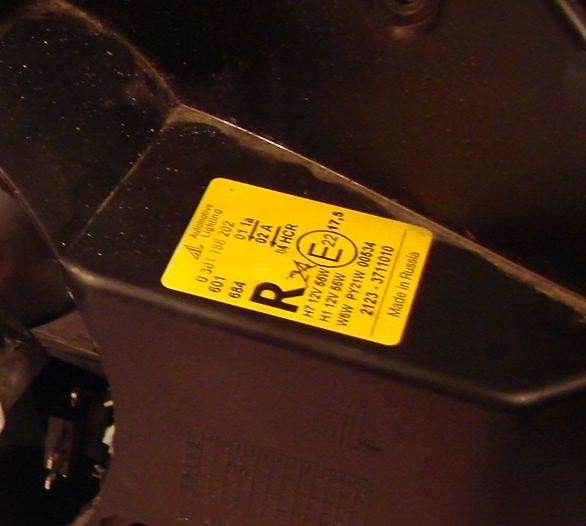

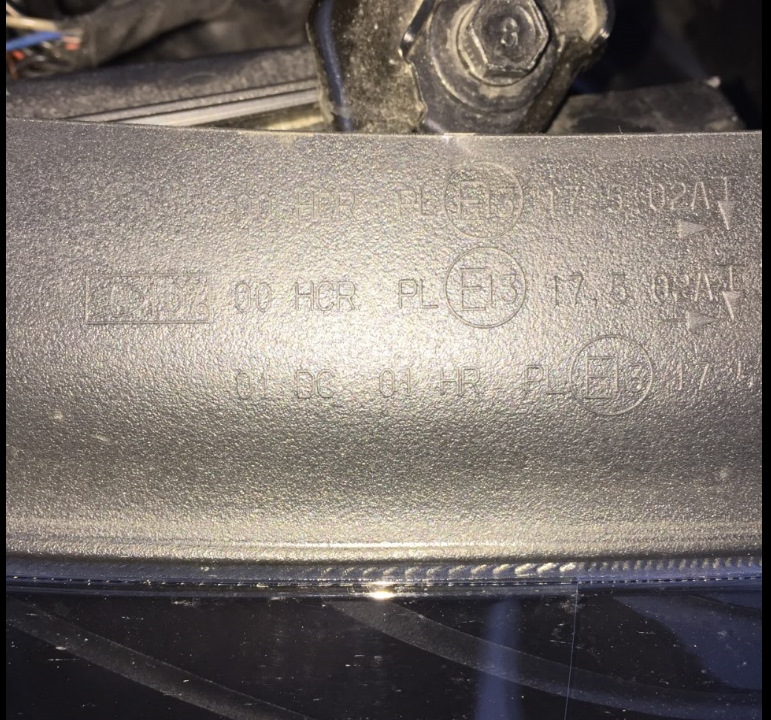

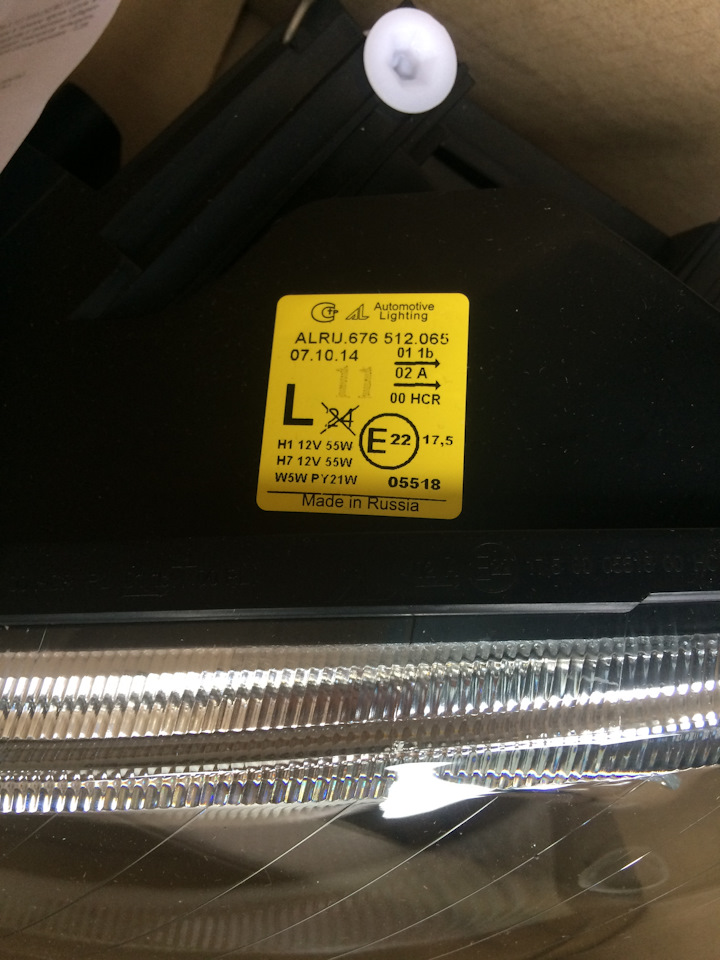

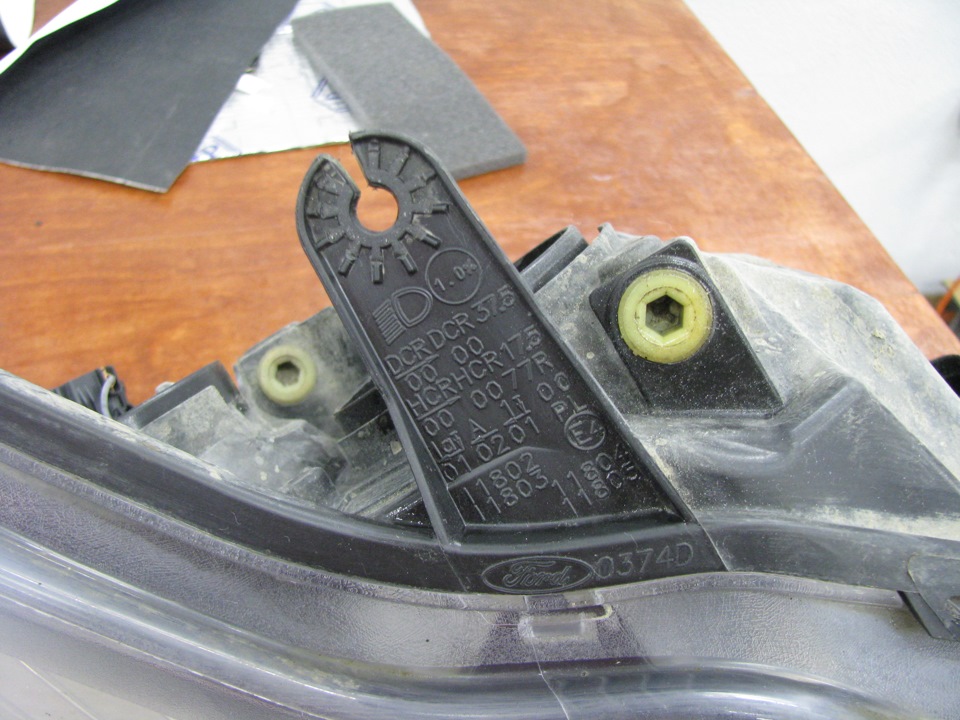

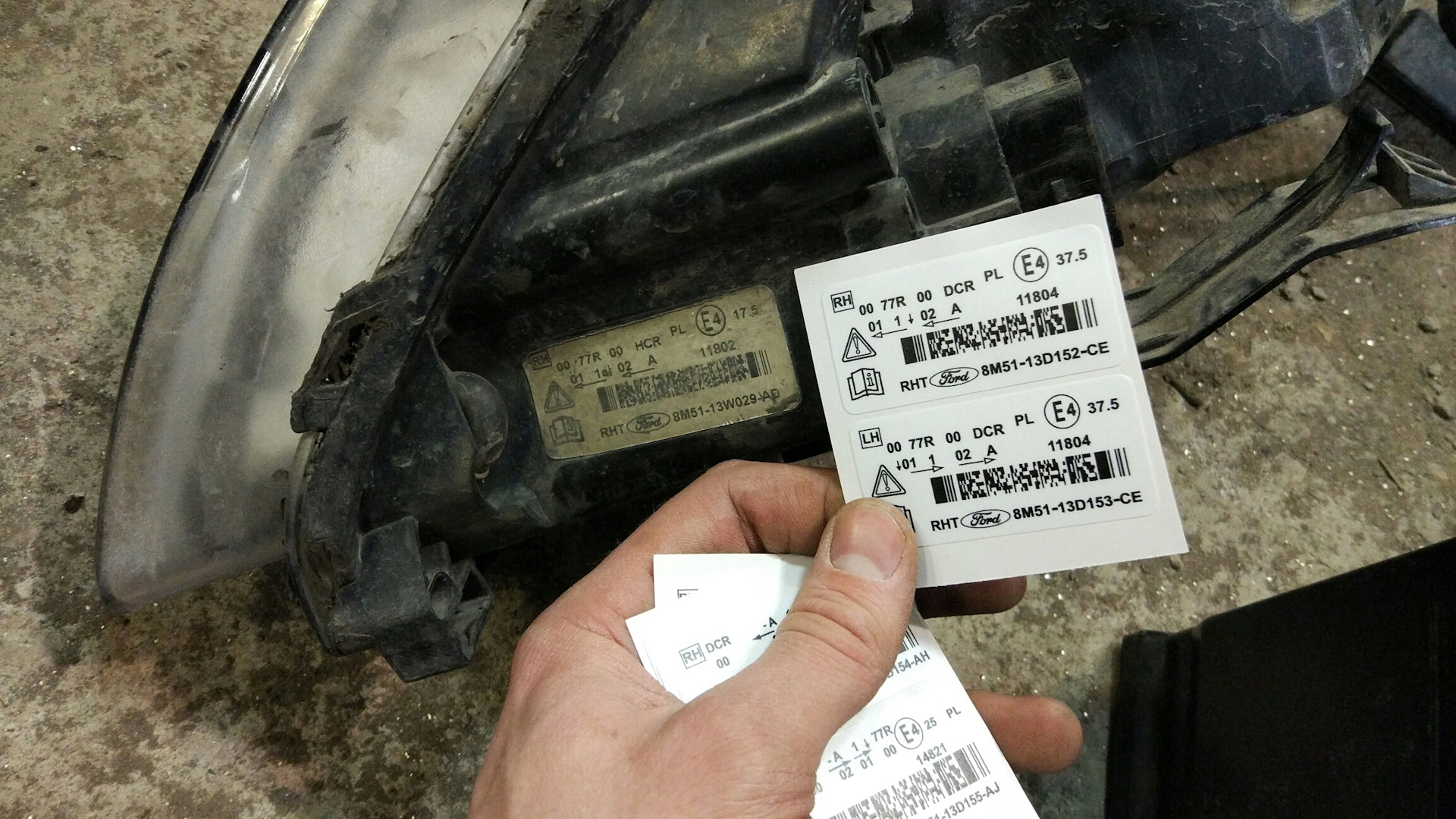

Маркировку уже установленных фар можно увидеть, заглянув под капот, на внутренней части стекла. В некоторых случаях для этого потребуется снятие фары.

Страна, которая одобрила оптику, обозначается буквой и цифрой, обведёнными кругом. Если в кружочке стоит буква Е, то это означает, что утверждение получено от европейской страны.

Если же кружочком обведена аббревиатура DOT, то утверждение относится к Соединённым Штатам Америки. Кстати, DOT расшифровывается как Министерство Транспорта (Departament of Transport).

Циферка рядом с буквой обозначает саму страну. Каждая страна имеет свой порядковый номер.

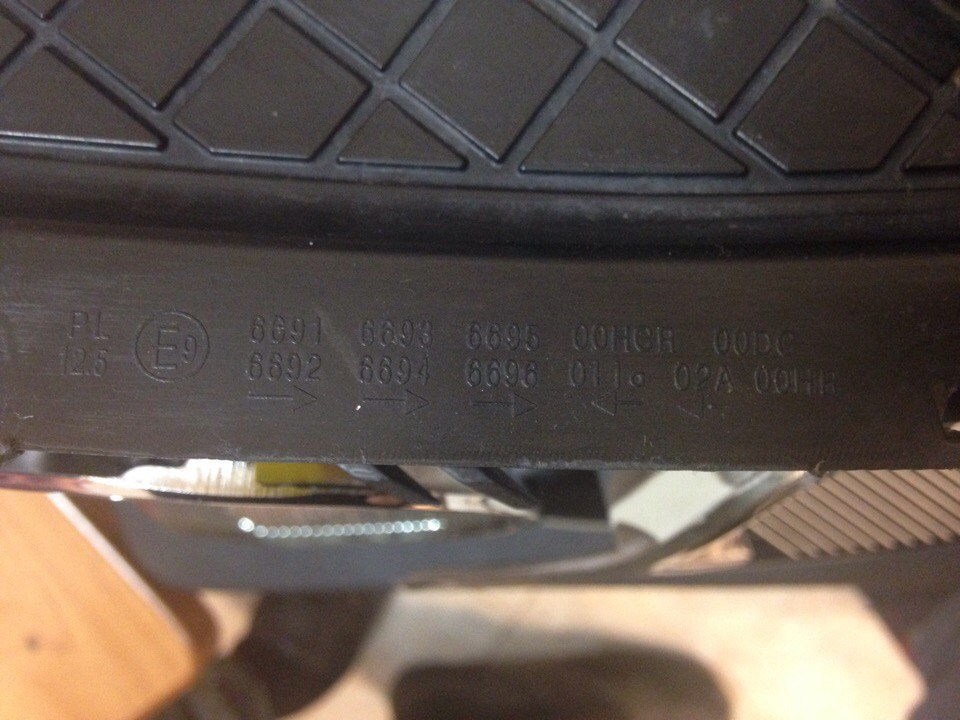

Наличие в маркировке стрелок обозначает предназначение фары при использовании транспортного средства в левостороннем движении.

Если такая маркировка отсутствует, то, соответственно, фары предназначены для правостороннего движения. При наличии одновременно двух стрелок, фара предназначена для обоих видов движения.

На самом деле, маркировка несёт в себе огромную информацию, например, о фирме-производителе (в этом случае Hella).

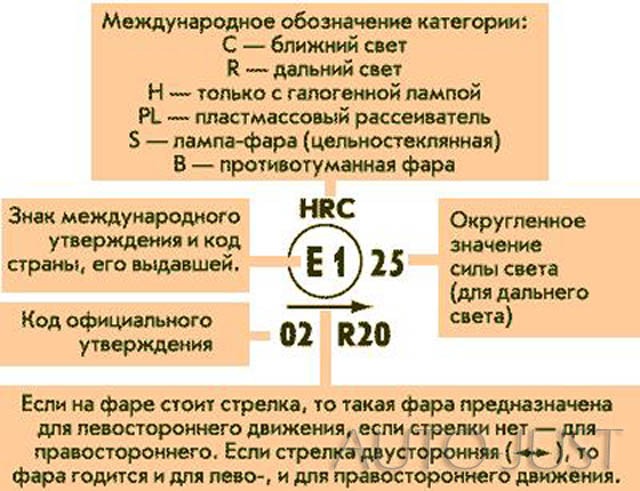

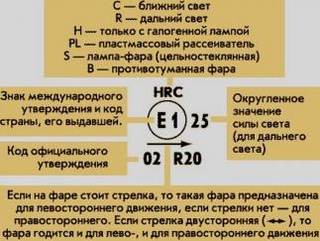

Если рассматривать наше изображение маркировки, то первая аббревиатура DC обозначает возможность установки ксенона ближнего освещения.

Кроме этого, здесь могут быть такие символы, характеризующие как иное ксеноновое освещение (DR, DC/R), лампы с цоколем h5-галоген (HC, HCR, HC/R), так и обычные лампы накаливания (C- ближнее, R- дальнее, CR— ближнее и дальнее, C/R- ближнее или дальнее освещение).

С левой стороны от круга с обозначением страны, находится число, говорящее о территории освещения. В нашем случае этот показатель равен 20 квадратным метрам.

Буква А означает, что фара считается боковой (если есть символа В, фара будет считаться противотуманной).

Каждое транспортное средство должно иметь информацию о начальном угле наклона для ближнего освещения, которая указывается на фаре или на табличке, расположенной под капотом. Этот показатель измеряется в процентах и может варьироваться от 1 до 1,5%.

Если говорить про международное обозначение, то наличие в маркировке буквы Н обозначает использование фары только для галогенных ламп. Если на фаре присутствует маркировка PL, то рассеиватель изготовлен из пластмассы.

Но есть и другие обозначения, например:

S цельностеклянная лампа
B противотуманка
A габаритное освещение

Если же с маркировкой все понятно, то можно приступить к выбору самих лампочек. Сегодня автомобильный рынок полон огромным ассортиментом лампочек от всевозможных производителей.

Выбирая между ксеноном и галогеном, следует знать типовые характеристики и показатели каждого освещения:

  • ксеноновая лампа гарантирует автовладельцу хорошую видимость дороги, несмотря на плохие погодные условия (дождь и снег), а также в тёмное время суток. Главное преимущество такого освещения — нет угрозы ухудшения зрения. Конечно, если не смотреть на включённую фару длительный период. Эта характеристика больше относится к зрению водителей встречных транспортных средств и к владельцам ксенона, которые совершают езду в тёмное время суток, смотря на освещённую дорогу. Освещение ксенона очень похоже на солнечный свет, поэтому оно и не является раздражителем для человеческого глаза;

Продолжительность работы ксеноновой лампы составляет максимально 3 тысячи часов, при этом потребляемая мощность будет равна 35 вольтам. Недостаток ксеноновой лампочки — её стоимость.

  • галогеновая лампа устанавливается в фары, предназначенные для головного света. Галогеновая лампа является лампочкой накаливания с инертным газом в колбе. Показатели освещения, в отличие от галогенок, имеют довольно низкие характеристики. Полученный световой поток и эффективность таких ламп находятся на низком уровне.

Однако, стоимость их довольно приемлема, в отличие от цены галогеновых ламп. Преимуществом галогена считается их долговечность, огромный ассортимент различных типов и размеров.

Видео: Автомобильные фары ксенон или галоген? — Главная дорога — Свет с того света.

Внимание!

  • В связи с частыми изменениями в законодательстве информация порой устаревает быстрее, чем мы успеваем ее обновлять на сайте.
  • Все случаи очень индивидуальны и зависят от множества факторов. Базовая информация не гарантирует решение именно Ваших проблем.

Поэтому для вас круглосуточно работают БЕСПЛАТНЫЕ эксперты-консультанты!

  1. Задайте вопрос через форму (внизу), либо через онлайн-чат
  2. Позвоните на горячую линию:

ЗАЯВКИ И ЗВОНКИ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО и БЕЗ ВЫХОДНЫХ ДНЕЙ.

Статьи

Маркировка фар имеет большое количество полезной информации, которую не все умеют правильно читать. Маркировка ксеноновых фар эта единая для всех ведущих производителей автомобильной оптики: AL, Bosch, Depo, Hella, Koito, Ichikoh, Oсвар, Sylvania, Stanley, Valeo, ZKW. Маркировка фар dcr hcr может быть расположена как на корпусе фары, так и на покровном стекле.

Значения категорий (маркировка фар головного света):

С - ближний свет,
R – дальний свет,
H – только с галогенной фарой,
HCR – ближний и дальний с галогенной лампочкой,
DC – ближний ксенон,
DCR – дальний и ближний ксенон,
PL – пластмассовый рассеиватель,
S – лампа-фара (цельностеклянная),
B – противотуманная фара,
A – габаритный огонь.
02 – код официального утверждения.

Если на фаре присутствует стрелка, то такую фару используют специально для левостороннего движения, а без стрелки для правостороннего. А если стрелка на двух сторонах, значит, ее можно использовать для лево- и правостороннего движения.

У каждого транспортного средства должен быть указан начальный угол наклона ближнего света на корпусе фары, или на специальной табличке под капотом, или на общей заводской табличке. Обычно начальный угол составляет 1,0-1,5 %. Обязательно должен быть корректор угла наклона, так как при загрузке автомобиля начальный угол меняется.

Сигнал торможения имеет обозначение S1 (красного цвета).
Сигнал задних габаритных огней обознается R (красного цвета).
Общее обозначение лампы для сигнала и габарита R-S1.
Дополнительный стоп-сигнал имеет обозначение S3 (красного цвета).
Обозначение переднего указателя поворота 1, 1b, 5- бокового, 2а-заднего (излучают оранжевый свет).
Поворотники бывают и прозрачного цвета (белого света), но светят они оранжевым за счет оранжевых ламп внутри.

На автомобилях, которые предназначены специально для североамериканского рынка, нет европейской маркировки светотехники. Указатели поворота на «американцах» красного цвета, но бывают и другие комбинации, например, оранжевые, а задние красные. У канадских моделей присутствуют оранжевые поворотники, но отсутствуют боковые указатели поворота. Также у них нет противотуманных фонарей, которые обязательны в Европе. Световозвращатели обозначаются- ІА. Боковые световозвращатели имеют оранжевый цвет. Фонарь освещения заднего номера имеет обозначение L. Обязательны боковые габаритные огни на длинномерных транспортных средствах длиной свыше 6 метров. Они имеют оранжевый свет и обозначение SM1 и SM2 (для легковых автомобилей). А для задних красный свет. На прицепах нужно устанавливать светоотражатель треугольной формы, имеющий обозначение ІІІА и контурные огни.

После буквы «Е» следует цифра той страны, в которой фары были утверждены.

Ниже расшифровка основным стран, которые утверждают автомобильную оптику:

1. Германия, 2. Франция, 3. Италия, 4. Нидерланды, 5. Швеция, 6. Бельгия, 7. Венгрия, 8. Чехия, 9. Испания, 10. Югославия, 11. Великобритания, 12. Австрия, 13. Люксембург, 14. Швейцария, 16. Норвегия, 17. Финляндия, 18. Дания, 19. Румыния, 20.Польша, 21. Португалия, 23. Греция

Hcr маркировка фар можно ли ставить ксенон

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Здравствуйте, в этой статье мы постараемся ответить на вопрос «Hcr маркировка фар можно ли ставить ксенон». Кроме того, ниже Вы можете задать свой вопрос и получить бесплатную онлайн консультацию юриста.

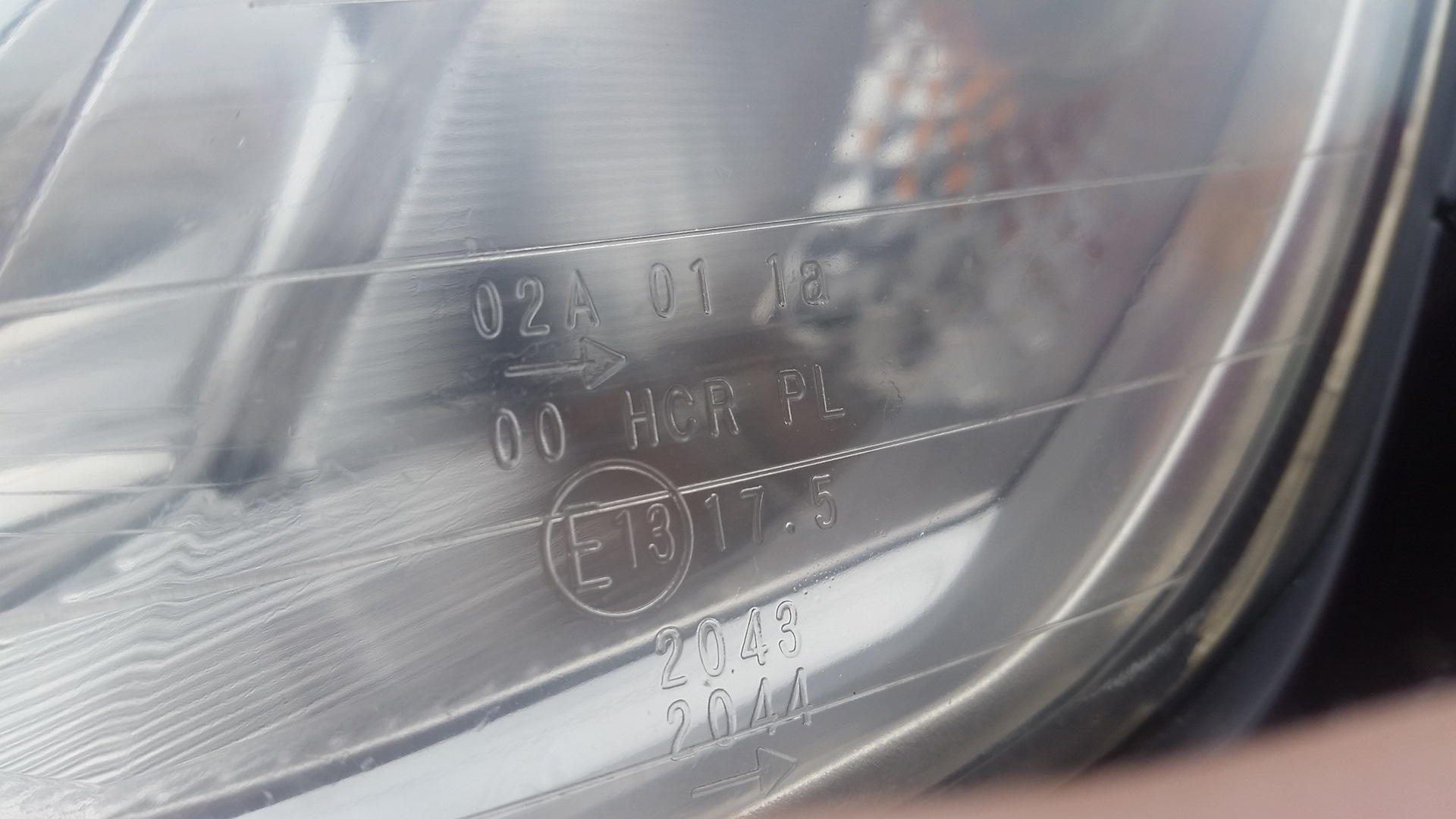

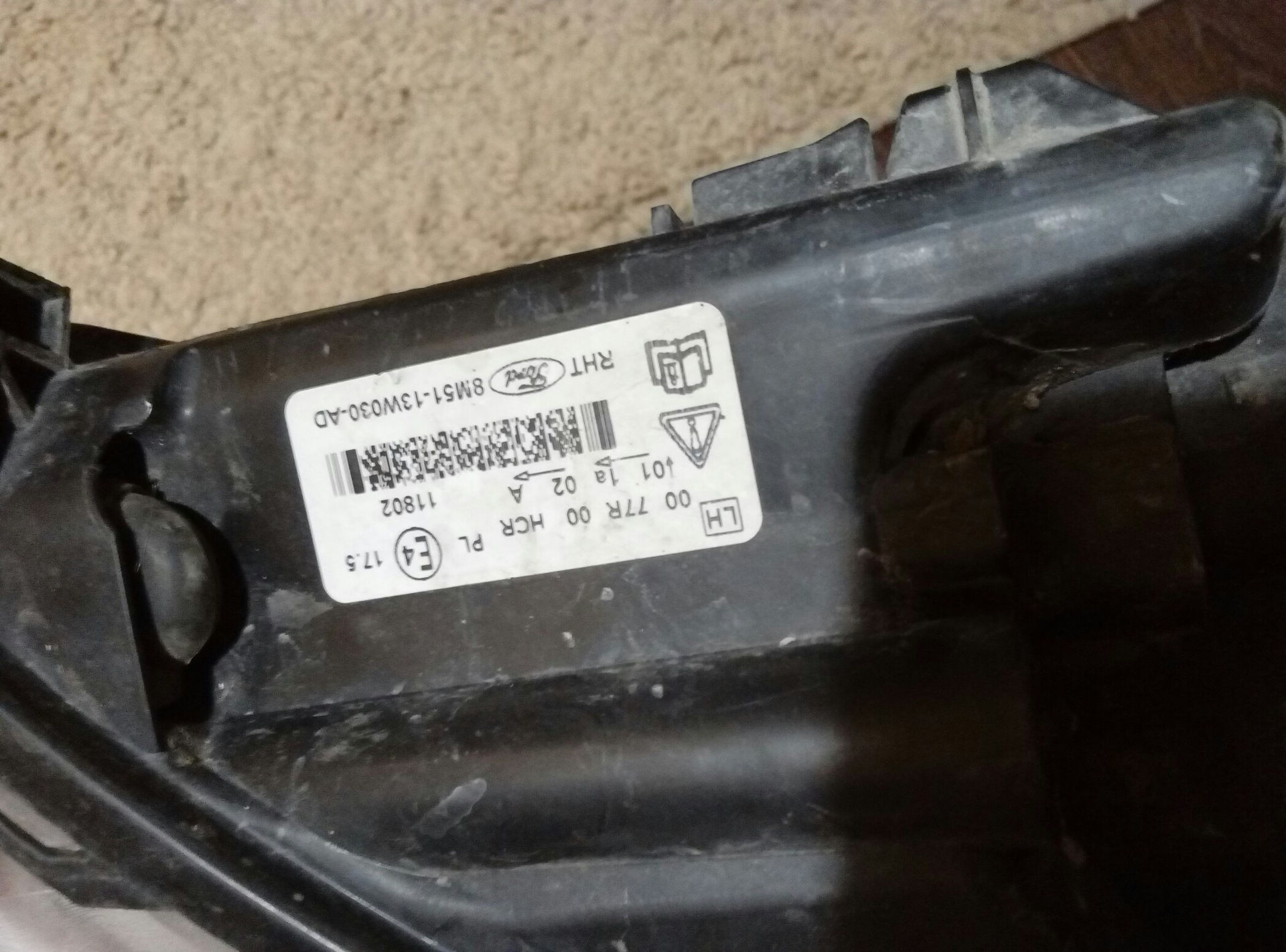

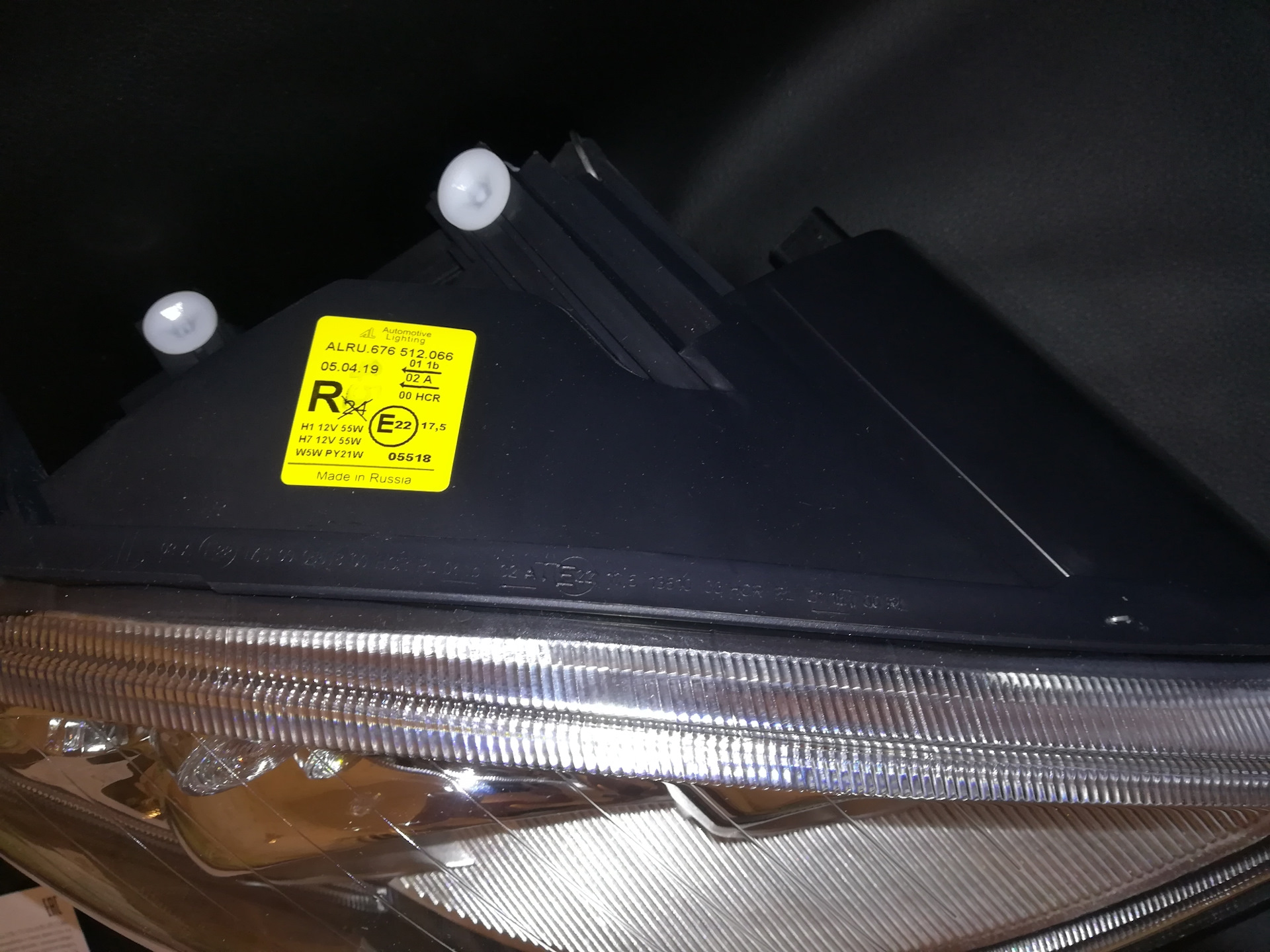

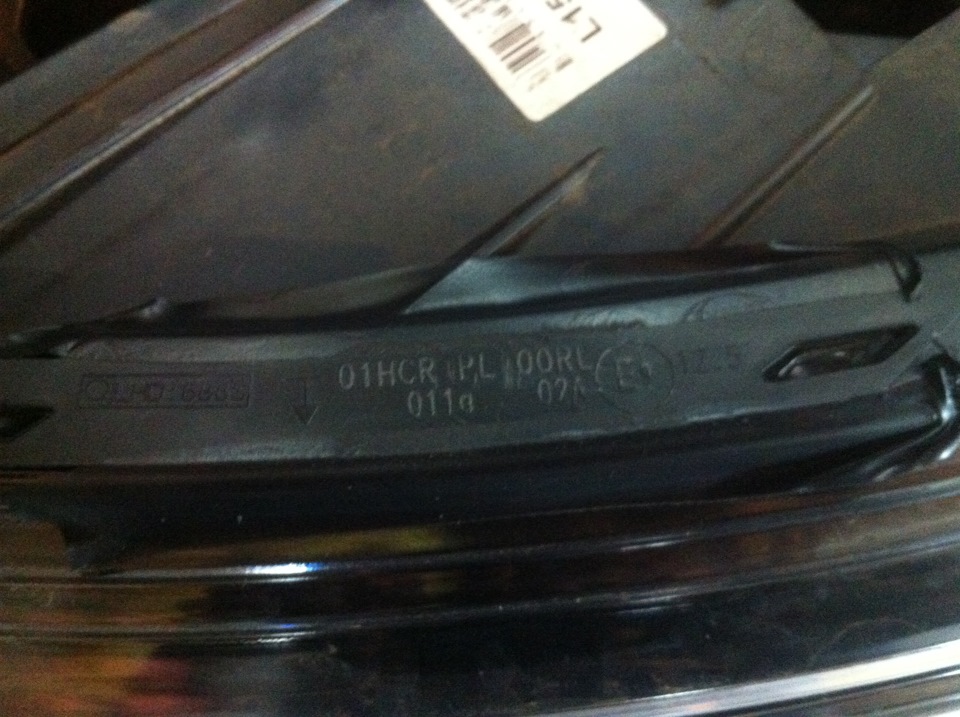

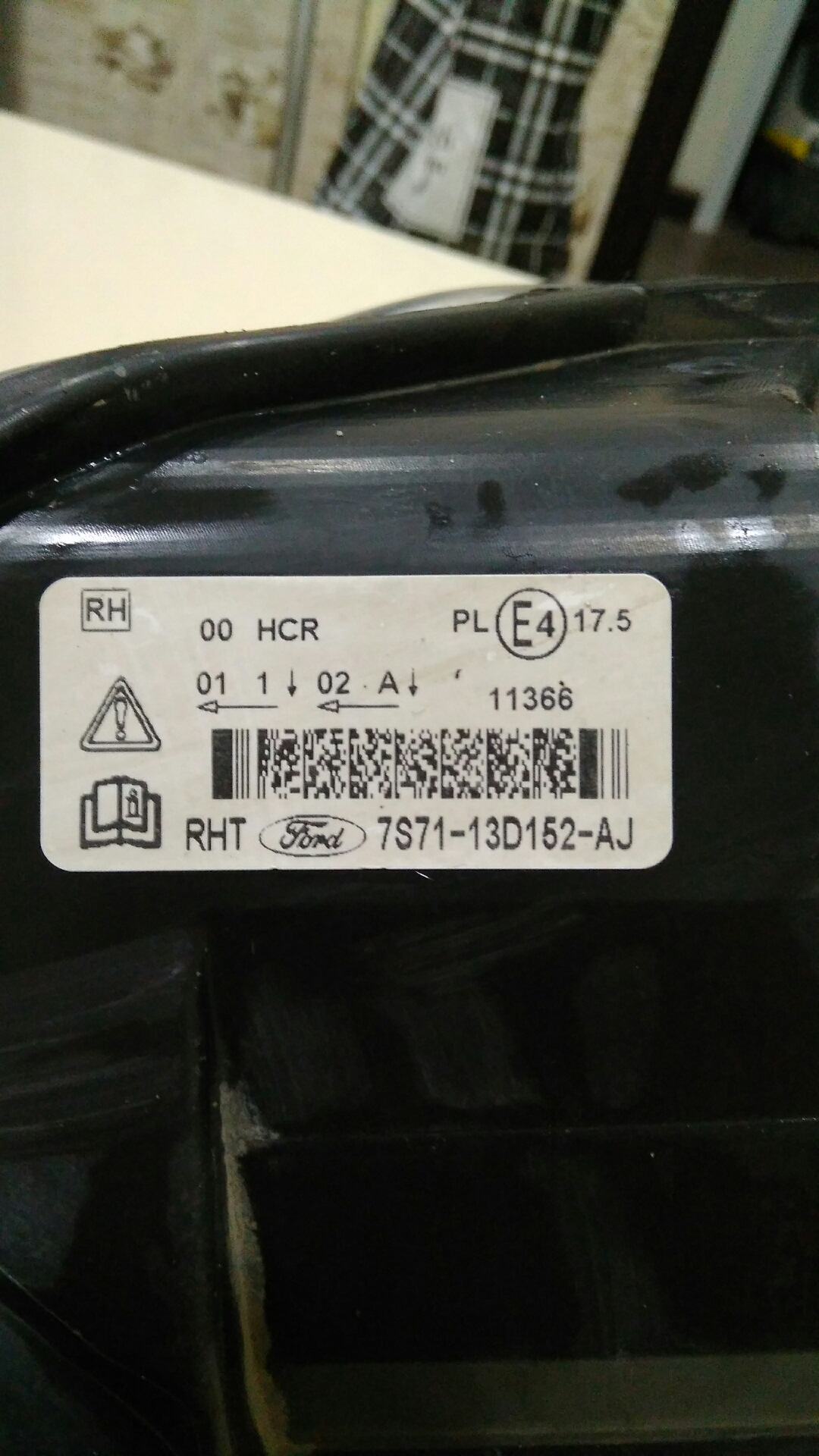

HCR — означает, что фара оборудована одной лампой, работающей в двух режимах: для ближнего и для дальнего света.

Лишение прав за ксенон – часто встречающаяся в практике ГИБДД процедура, так как многие водители отдают предпочтение ксеноновым лампочкам.

Некоторые нюансы ксенонового света

Поэтому, устанавливать ксеноновые лампы можно только в фары с маркировкой DR, DC, DCR. Если вы установили газоразрядные лампы в фару с маркировкой HR, НС, HCR, то уговорить сотрудника ДПС на предупреждение или штраф, в случае если он усмотрит нарушение, не получится.

Отзывы без достоверной информации, без конкретики или содержащие ненормативную лексику не принимаются.

Сегодня производители неоригинальных ксеноновых ламп и биксеноновых линз добились уровня качества оригинальных комплектующих. Замена галогеновых ламп на ксеноновые или установка биксеноновых линз в старые рефлекторные фары оправдана комфортом вождения и самое главное БЕЗОПАСНОСТЬЮ вождения автомобиля в темное время суток. Помимо административного наказания, после обнаружения ксеноновых фар в авто остановивший авто инспектор может конфисковать опасные световые детали. Конфискация будет происходить с записью протокола на видеокамеру или под наблюдением двух свидетелей. Протокол конфискации в дальнейшем используется в суде.

Почему установку ксенона запретили

Например, если автовладелец решит установить ксеноновое оборудование в фары обычного типа без нанесённой на них маркировки DR, DC и DCR, это может быть угрозой для безопасности дорожного движения.

Потому использование данного вида светодиодов запрещено на законодательном уровне и карается лишением прав на определенный срок.

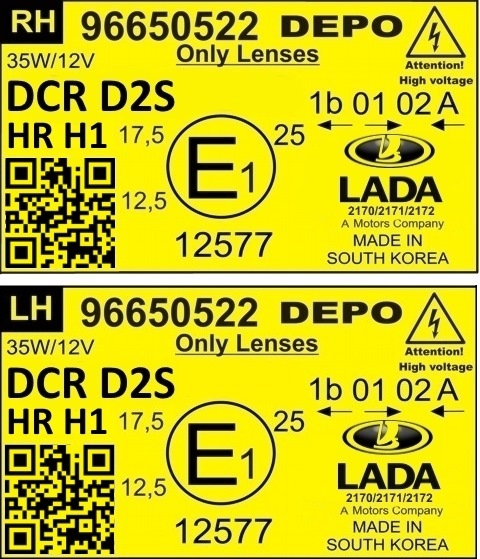

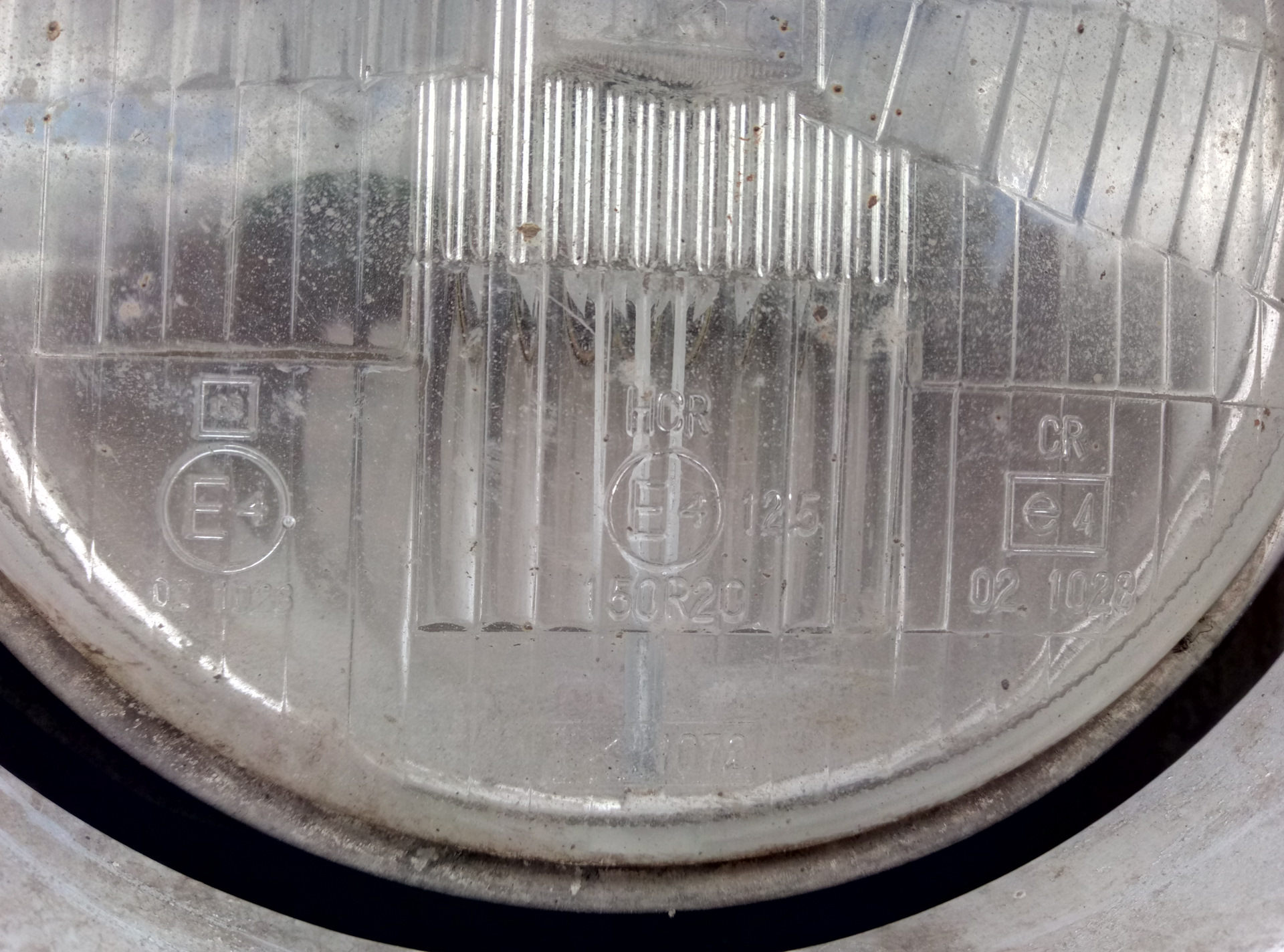

Утвержденные к применению фары имеют специальную маркировку: круг с буквой «е» и кодом страны, предоставившей утворждение, а также код самого утверждения. Искать эту маркировку нужно на рассеивателе фар или на корпусе.

Различные сочетаниях этих букв образуют то или иное обозначение. Например, аббревиатура DC символизирует ксенон дальнего света.

Ксенон в фарах — штраф или лишение права управления

Рассматривают такие дела мировые суды, практика по таким материалам достаточная. Результат один: лишение права управления. Никакие штрафы, как альтернативный вид наказания, не назначают.

ФГУП «Научно-исследовательский экспериментальный институт автомобильной электроники и электрооборудования» опубликовал разъяснения, в соответствии с которым фары должны оснащаться лампами, которые соответствуют всем требованиям относительно длины волн, угла рассеяния, габаритов искрового разряда.

Ксеноновые фары энергоэффективны. Они производят в два раза больше света, чем галогенки, при этом потребляя в два раза меньше электроэнергии. Привлекает и срок службы ксеноновых ламп – до 3000 часов, в то время, как галогеновые нужно менять после 180-500 часов работы.

Сегодня можно увидеть множество автомобилей, оснащенных ксеноновой оптикой. Это достаточно экономичное решение, так как ксеноновые лампы дают более яркое свечение. Однако не многие автолюбители задумываются о маркировках на своих фарах и обсуждают на форумах размеры штрафов ГИБДД за этот самый ксеноновый свет. Давайте разберемся в этих вопросах.

Как маркируются фары по назначению?

Многие водители хотят установить ксеноновые фары. Называются они так потому, что это лампы, в которые закачан газ ксенон. Установка ксенона сложнее установки других видов освещения. Ведь он, как и другие газоразрядные лампы, требует импульсного запускающего устройства, дросселя и некоторых других приборов.

На некоторых автомобилях американского или японского происхождения может встречаться маркировка HB4/D1R SAE-(2)HR AIPP2-03-NR DOT VOR RH НВЗ. Здесь видно знакомые нам символы D и H. Что это за оптика и как можно расшифровать данную маркировку?

Цифра «4» — тип фары по предназначению для определённого направления движения: стрелка вправо — для стран с правосторонним движением, стрелка влево — для левостороннего, стрелка вправо и влево — для обоих вариантов движения.

Многие называют это «законом о ксеноне», но это неверно. Так называют лишь свод правил, которые устанавливают ответственность за использование неправомерного (колхозного) ксенона.

Если фары не предназначены для ксенона, то в них нельзя будет установить такой тип ламп, поскольку это чревато нарушением закона и оформлением протокола от инспектора ГИБДД.

И, как известно, ксеноновая лампа помогает существенно лучше освещать дорогу, и это однозначно – добро.

Но буква закона трактует нам запрет использования ксеноновых источников света в рефлекторных фарах. Иными словами НЕЛЬЗЯ.
Перед публикацией все отзывы проверяются администратором. Отзывы без достоверной информации, без конкретики или содержащие ненормативную лексику не принимаются.

В дальнейшем выяснилось, что за установку диодных ламп водителей привлекают по части 1 статьи 12.5 КоАП РФ, квалифицируя действия водителей, как управление автомобилем при наличии неисправностей, при которых эксплуатация транспортного средства запрещена.

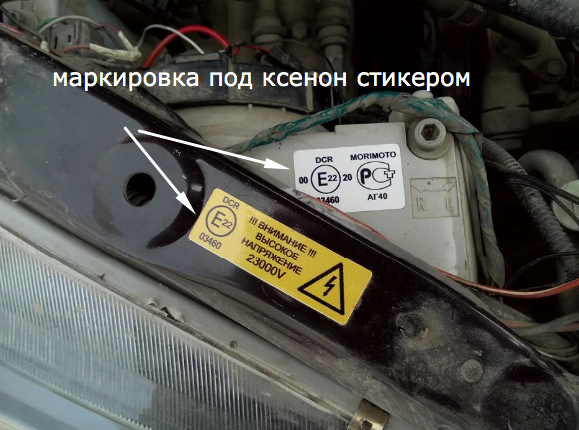

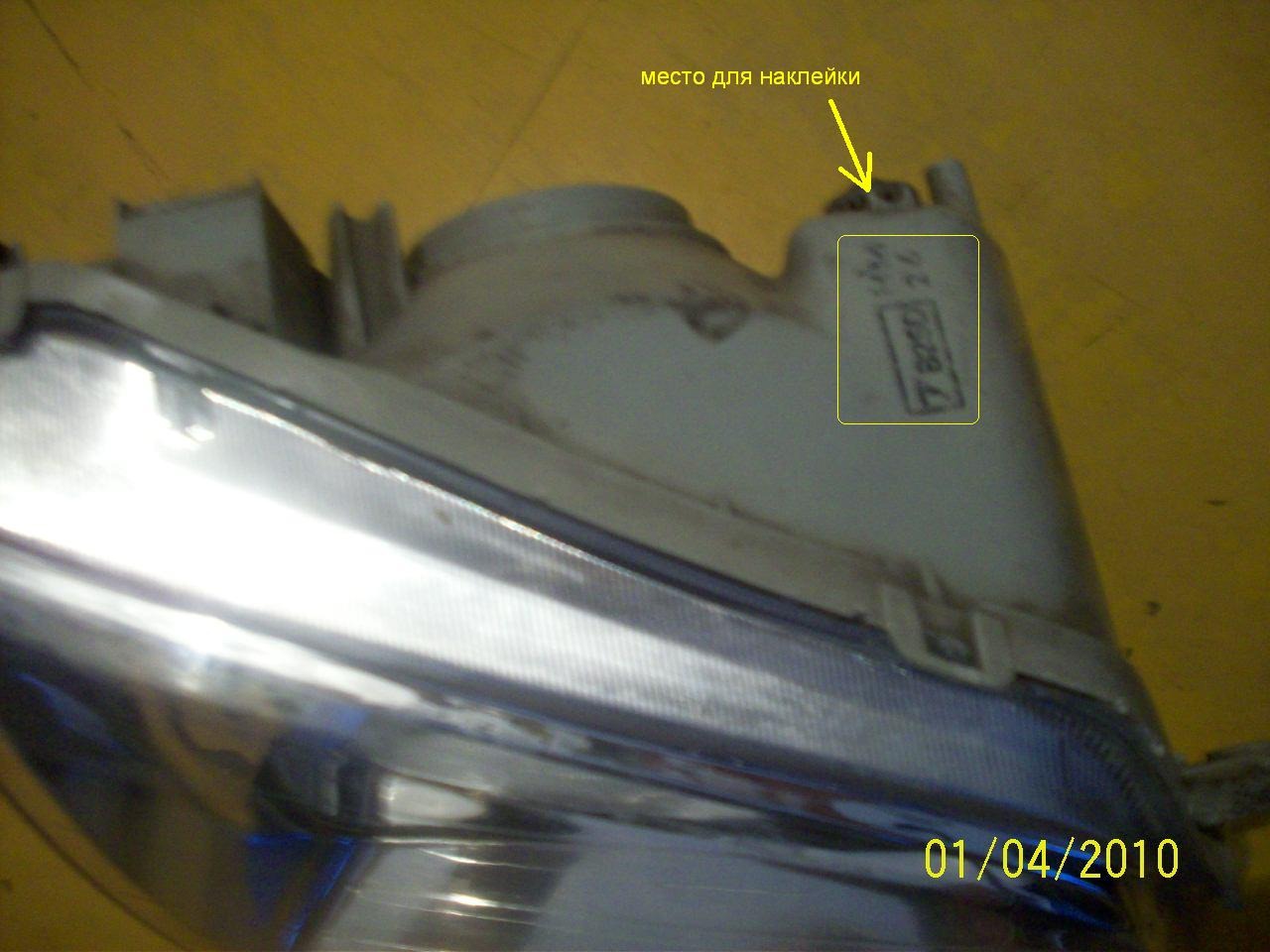

Но для начала нужно удалить старую заводскую маркировку. Это делается либо шлифовкой корпуса фары. Либо нанесением новой маркировки поверх старой.

Многие автовладельцы, которые использовали как ксеноновое, так и галогенное освещение в своём транспортном средстве, предпочитают все же газоразрядный источник света, то есть ксеноновые лампочки.

Штраф за ксенон в 2020 году: использование в противотуманках и основных фарах

Маркировка фар была разработана для того, чтобы снизить угрозу безопасности дорожного движения как для самого владельца автомобиля с галогенным или ксеноновым освещением, так и для других участников движения.
Досмотр транспортного средства осуществляется лицами, указанными в статьях 27.2, 27.3 настоящего Кодекса, в присутствии двух понятых либо с применением видеозаписи. (в ред.

На световых приборах отсутствуют рассеиватели либо используются рассеиватели и лампы, не соответствующие типу данного светового прибора.

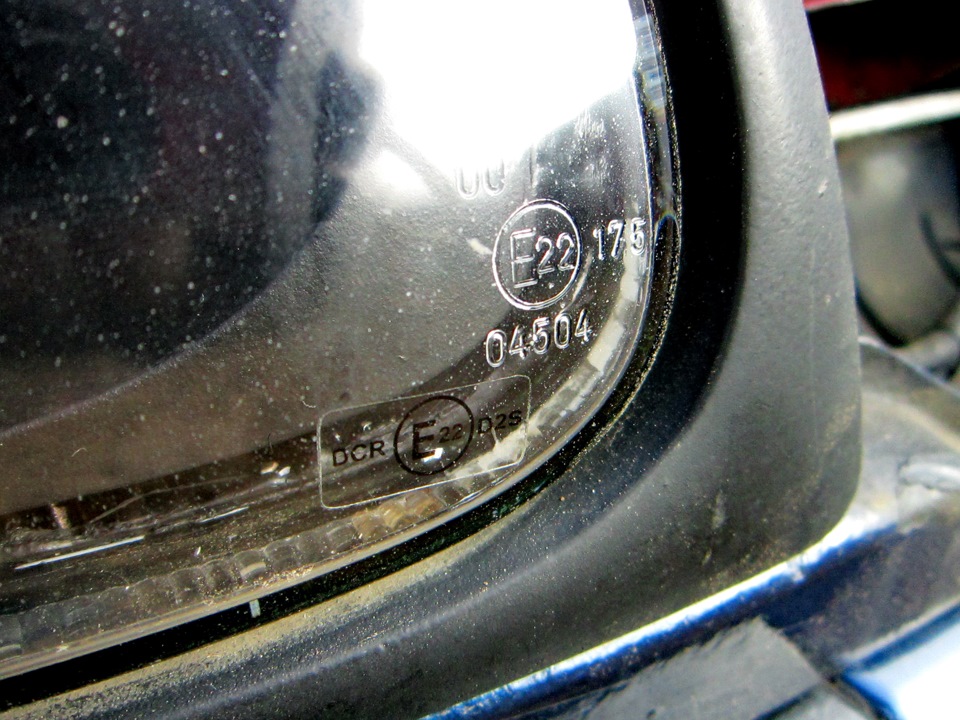

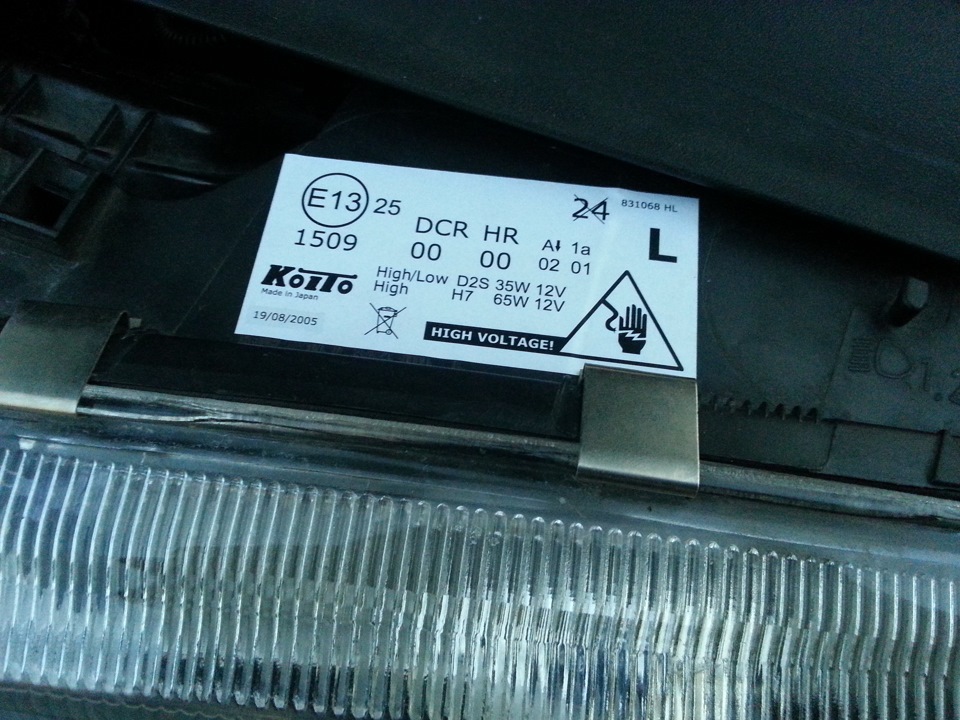

Эти данные можно увидеть на внутренней стороне стекла фары. Еще маркировка стекол автомобилей может быть указана на верхней части, в подкапотном пространстве. В большинстве случаев эти данные отыскать очень трудно. Для этого нужно будет снимать оптику.

Эти источники света маркируются символом D. Как и в фарах, предназначенных под галогеновое освещение, здесь обозначения тоже могут быть различные. Это может быть либо DR, либо DC или DCR. По современным нормам и правилам, лампы, которые промаркированы таким образом, могут устанавливаться лишь на фонарях С, R или CR.

В ней нужно разобраться, чтобы понимать, какие именно фары могут использоваться для установки ксенона, чтобы это было законно и соответствовало техническим нормам.

Использование галогенных осветителей для автомобиля регулируется частью 3 статьи 12.5 свода административных нарушений и Списком неисправностей и условий для запрета эксплуатаций транспортных средств.

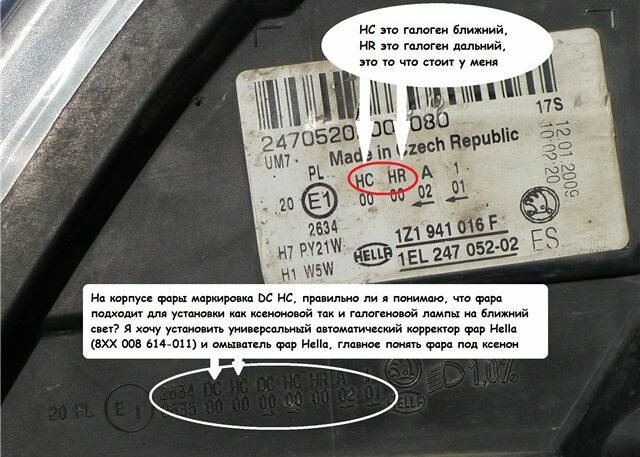

К примеру в Японии используется маркировка HC/HR — такая же, как и в европейских автомобилях, но если в азиатской стране это означает пригодность фары для ксенона в ближнем и дальнем режимах, то в европейских автомобилях такое обозначение будет полным запретом на ксеноновые лампы и предназначение фары сугубо для галогеновой лампы.

Особенности маркировки фар под ксенон в 2020 году

Данные фары не сертифицированы и не предназначены для данного типа источников света, соответственно, их свет распределяется таким образом, что ослепляет других участников дорожного движения.

А отсутствие или наличие автокорректора проверить инспектору на улице не очень просто, да и в инструкциях об этом речь не идет – это вопросы к прохождению техосмотра. Омыватель фар также ставится далеко не всегда. На «американцах», например, встречается штатный ксенон без них.

Также в соответствии с ГОСТом и международными правилами на ксеноновых фарах обязательно пишут букву «Е». Она обозначает их соответствие европейским стандартам.
С другой стороны, на многие модели машин существуют штатные ксеноновые фары. Обычно такие фары входят в дорогую комплектацию и стоят весьма недешево. Хотя и являются лучшим решением в сложившейся ситуации – свет будет штатным, мощным, как и положено ксенону, и при этом у сотрудников дорожной полиции не возникнет к вам вопросов – на фаре четко будет прописана буква «D».

Правомерно ли применение ксенона на автомобиле

Маркировка полезна для мастеров, которые сразу понимают, какие лампы в ней можно использовать и какие дополнительные приборы вполне могут использоваться для обеспечения работоспособности.

В разных странах могут действовать разные маркировки, которые выглядят одинаково но несут разную информацию.

У ксеноновых ламп нет нити накаливания, как в галогеновых лампах. Электрическая дуга возникает между двумя электродами. Для розжига дуги необходимо генерировать высоковольтные (до 25 000 В) импульсы напряжения. Поэтому для «розжига» такой лампы используют специальный блок управления, который повышает напряжение в момент включения фар с ксеноновыми лампами.

Соответствие маркировки на фарах с установленным освещением проверяется и на станциях технического обслуживания.

Какой штраф за ксенон в противотуманных фарах?

Автомобильные фары комплектуются разными видами источников света. На сегодня известно три вида лампприменяемых в автомобильных лампах.

Соответствующая маркировка, обозначающая тип фары (внешнего светового прибора), а также знак официального утверждения (состоит из круга, в котором проставлена буква «Е», за которой следует номер страны, предоставившей официальное утверждение, и номера официального утверждения) наносится на рассеивателе фары и на корпусе фары, если рассеиватель может быть от него отделен. После чего переписываем данные удостоверения, номер нагрудного жетона и телефон дежурной части. Данные сведения Вам пригодятся в случае возникновения какой-либо конфликтной ситуации, например, обращения в суд для обжалования действий инспектора.

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Похожие записи:

Маркировка фар в Москве | Маркировка фар под ксенон и галоген

Согласно требованиям Правил ЕЭК ООН № 19 и ГОСТ Р 41.19-99 «Единообразные предписания, касающиеся официального утверждения противотуманных фар для автотранспортных средств», фары должны быть сертифицированы и промаркированы. Маркировка ксенона представляет собой четкий и нестираемый знак международного утверждения с информацией о стране, выдавшей утверждение, его номере, категории фары и др. Маркировка проставляется на рассеивателе и на корпусе фары, если рассеиватель может быть отделен от него, или на защитном стекле фары. Она содержит большой объем полезной информации, нужно только научиться грамотно ее расшифровывать.

Знак международного утверждения с кодом страны

Знак официального утверждения с маркировкой ксенона включает в себя:

  • круг с проставленной в нем буквой «Е» (обозначен цифрой 1 на рисунке ниже) и указанием отличительного номера европейской страны по каталогу (в США используется аббревиатура «DOT»), в которой была одобрена данная автомобильная оптика;
  • номер официального утверждения, первые две цифры которого предоставляют информацию о серии поправок, включающих самые последние значительные технические изменения;
  • дополнительные обозначения. Например, на габаритных огнях ставится буква «А» (цифра 2 на рисунке), на передних противотуманных фарах — буква «В», а на фарах с пластмассовым рассеивателем – буквы «PL».

Ниже представлен каталог стран, ратифицировавших «Соглашение о принятии единообразных технических предписаний для колесных транспортных средств»:

  1. Германия
  2. Франция
  3. Италия
  4. Нидерланды
  5. Швеция
  6. Бельгия
  7. Венгрия
  8. Чешская Республика
  9. Испания
  10. Югославия
  11. Великобритания
  12. Австрия
  1. 13. Люксембург
  2. 14. Швейцария
  3. 15. не присвоен
  4. 16. Норвегия
  5. 17. Финляндия
  6. 18. Дания
  7. 19. Румыния
  8. 20. Польша
  9. 21. Португалия
  10. 22. Российская Федерация
  11. 23. Греция
  12. 24. не присвоен
  1. 25. Хорватия
  2. 26. Словения
  3. 27. Словакия
  4. 28. Беларусь
  5. 29. Эстония
  6. 30. не присвоен
  7. 31. Босния и Герцеговина
  8. 32 — 36. не присвоены
  9. 37. Турция
  10. 38 — 39. не присвоены
  11. 40. Республика Македония

Категории фар

В настоящее время на автомобили могут быть установлены фары только одного из трех типов: с традиционными лампами накаливания, с галогенными лампами и с газоразрядными источниками света, например, фары с ксеноном. На международном уровне приняты следующие обозначения категорий фар:

  • Лампы накаливания: С — ближний свет, R – дальний свет, CR – двухрежимный (ближний и дальний) свет, C/R – ближний или дальний свет.
  • Галогенные лампы накаливания (на рисунке под цифрой 3): НС — ближний свет, HR – дальний свет, HCR – двухрежимный свет, HC/R – ближний или дальний свет.
  • Газоразрядные лампы (на рисунке они показаны под цифрой 4): DC – ближний свет, DR – дальний свет, DCR – двухрежимный свет, DC/R – ближний или дальний свет.

Техрегламент: до и после

Необходимо неукоснительно следовать заводским маркировкам и не сочетать несочетаемое. Так, например, установка ксенона в обычные автомобильные фары без соответствующих маркировок «DC», «DR» и «DCR» может угрожать безопасности дорожного движения. До вступления в силу нового технического регламента, принятого 23 сентября 2010 года, это квалифицировалось как административное правонарушение и предусматривало наказание в виде лишения прав на срок от 6 месяцев до одного года с конфискацией световых приборов. Согласно внесенным изменениям, установка ксенона в непредназначенные для этого фары возможна при условии оснащения их устройством фароочистки (омывателем) и автокорректором угла наклона фар.

Освещенность

Последнее поколение автомобильных фар имеет на стекле числовую отметку (на рисунке она значится под цифрой 5), обозначающую яркость фары в люксах: 7.5; 10; 12.5; 17.5; 20; 25; 27.5; 30; 37.5; 40; 45; 50.

Направление движения

Наличие стрелки на фаре (обозначение 6 на рисунке) говорит о том, что изделие предназначено для левостороннего движения, если стрелки нет — то для правостороннего. Деталь с двухсторонней стрелкой предназначена и для левостороннего, и для правостороннего движения.

Начальный угол наклона фары

Кроме того, производитель обязан указывать в маркировке любых фар и, в частности, ксенона начальный угол наклона ближнего света на корпусе изделия или на специальной табличке под капотом. Как правило, начальный угол составляет 1,0 — 1,5%.

Фирмы-производители

Вот список ведущих производителей автомобильной оптики: AL, Aspock, Bosch, Britax, Carello, CEV, Cobo, Gmak, Hella, Ermax, Europoint, Koito, Ichikoh, Icjpoint, Imasen, Jokon, Lescoa, OEW, Olsa, Oсвар, Rinder, Reiluxia, Rubbolite, TRW, THK, Schefenacker, Seima, Sylvania, Sidler, Socop, Stanley, SWF, Superpoint, Valeo, Vignal, Yorka, ZKW, ULO и другие.


Поделиться в соц. сетях:

Маркировка фар: расшифровка аббревиатур и сокращений! Важно!

В жизни каждого автомобилиста рано или поздно наступает момент, когда приходится разбираться в том какие у него на авто фары, что обозначают аббревиатуры, нанесенные на корпус и какие лампочки следует выбирать для этой оптики.

Чтобы внести ясность в данный вопрос, решил разложить все "по полочкам". Итак, усаживайтесь по удобнее, мы начинаем!

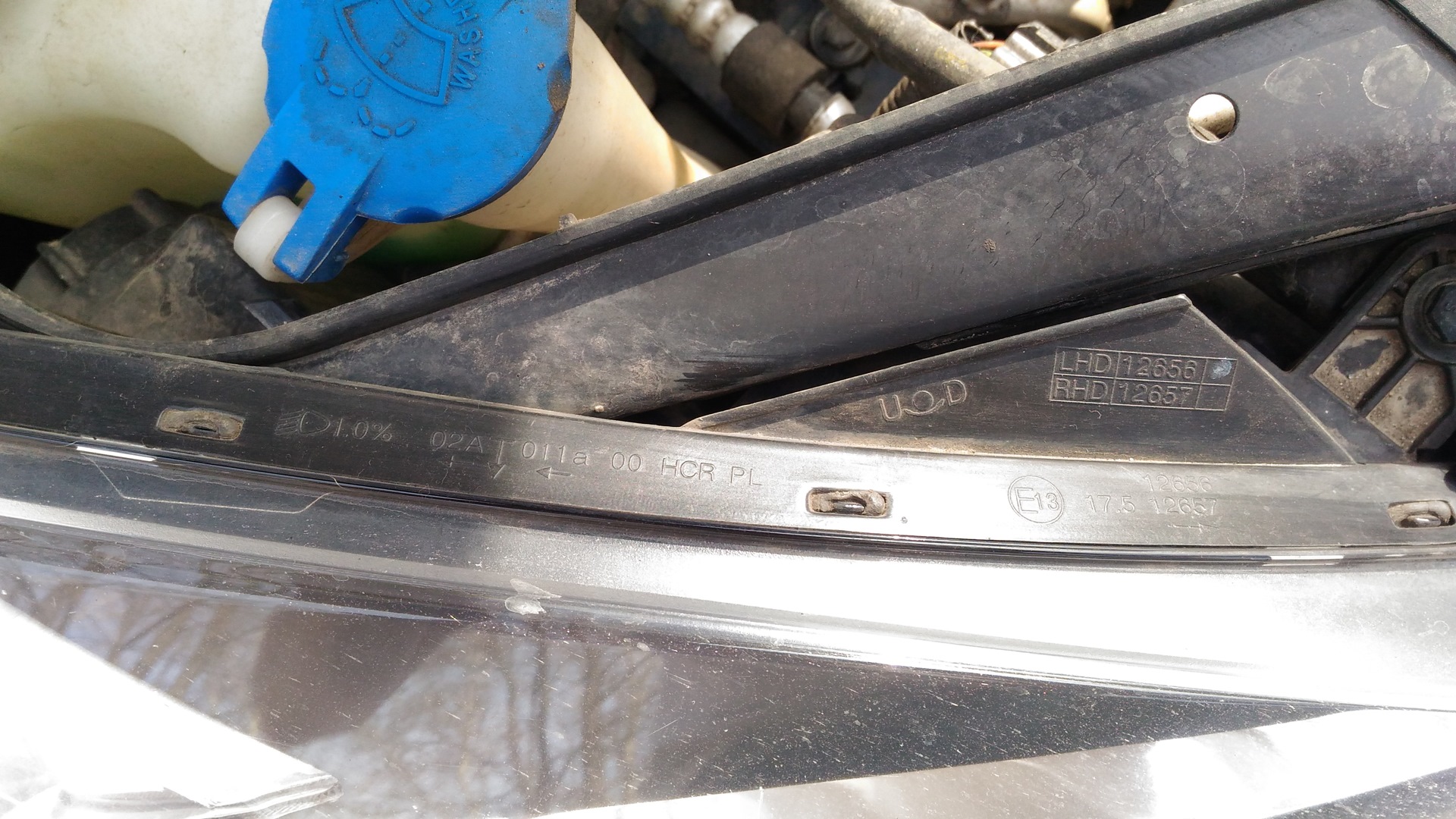

Как правило, маркировка наносится на верхнюю часть блок фары или на стекло с внутренней. Бывает и такое, что найти маркировку без демонтажа фары просто невозможно.

На сегодняшний день на все средства передвижения устанавливаются источники освещения следующего типа:

  • С — ближний.
  • R — дальний.
  • СR — двухрежимный или комбинированный (ближний/дальний) свет с лампами накаливания (Правила ЕЭК ООН № 112, ГОСТ Р 41.112-2005).

..............................................................................................

  • HС — ближний.
  • HR — дальний.
  • HСR — двухрежимный или комбинированный (ближний/дальний) свет с галогенными лампами (Правила ЕЭК ООН № 112, ГОСТ Р 41.112-2005).

..............................................................................................

  • DС — ближний.
  • DR — дальний.
  • DСR — двухрежимный или комбинированный (ближний/дальний) свет с газоразрядными лампами (ксенон) (Правила ЕЭК ООН № 98, ГОСТ Р 41.98-99).

Международное обозначение маркировки фар (аббревиатура)

  • C – ближний;
  • R – дальний;
  • H – исключительно с галогенкой;
  • HCR – ближний и дальний с галогенкой;
  • DC – ближний свет ксенон;
  • DCR – дальний свет и ближний — ксенон;
  • PL – пластиковый рассеиватель;
  • S – цельностеклянная лампа-фара;
  • B – противотуманка;
  • A – габаритные огни;
  • 02 – код официального утверждения.

Все сокращения и обозначения утверждены официально и являются международным стандартом, который обязаны соблюдать все автопроизводители!

Теперь предлагаю перейти к практике! Рассмотрим маркировку приведенную на рисунке и на базе полученных знаний попытаемся расшифровать, что за фара перед нами.

  1. Знак международного утверждения, а также код страны, которой он соответствует. Эта метка наносится на рассеиватель фары, а также на корпус фары, в случае если рассеиватель съемный. В Америке фары маркируются аббревиатурой «DOT» (Department Of Transport/Министерство транспорта), в Европе – буквой «Е» в кружке с цифрой. Цифра соответствует коду страны. Все коды стран представлены ниже.
E1 Германия

E2 Франция

E3 Италия

E4 Нидерланды

E5 Швеция

E6 Бельгия

E7 Венгрия

E8 Чехия

E9 Испания

E10 Югославия

E11 Англия

E12 Австрия

E13 Люксембург

E14 Швейцария

E15 ГДР*

E16 Норвегия

E17 Финляндия

E18 Дания

E19 Румыния

E20 Польша

E21 Португалия

E22 Россия

E23 Греция

E24 Ирландия

E25 Хорватия

E26 Словения

E27 Словакия

E28 Беларусь

E29 Эстония

E30 **

E31 Босния и Герцеговина

E32 Латвия

E37 Турция

E42 Европейское сообщество

E43 Япония

  1. Назначение фары

  • A — Боковые фары;
  • B — ПТФ;
  • C — Ближний;
  • R — Дальний;
  • CR — Ближний и дальний;
  • C/R — Ближний или дальний.
  1. Регламент ламп h5

  • HC — Галогеновые лампы ближнего света;
  • HCR — Галогеновые лампы ближнего и дальнего света;
  • HC/R — Галогеновые лампы ближнего или дальнего света.
  1. Маркировка фар для ксенона

  1. Освещенность

Люксы (в системе СИ освещенность измеряется в Люксах (Лк)): 7.5; 10; 12.5; 17.5; 20; 25; 27.5; 30; 37.5; 40; 45; 50.

  1. Направление движения

Если на корпусе имеется стрелка, это значит, что фара предназначена для левостороннего движения, в противном случае, отсутствие стрелки значит, что она для правостороннего. Бывает, что стрелка двухконечная, то есть в двух направлениях, это значит, что фара пригодна как для право- так и для левостороннего движения.

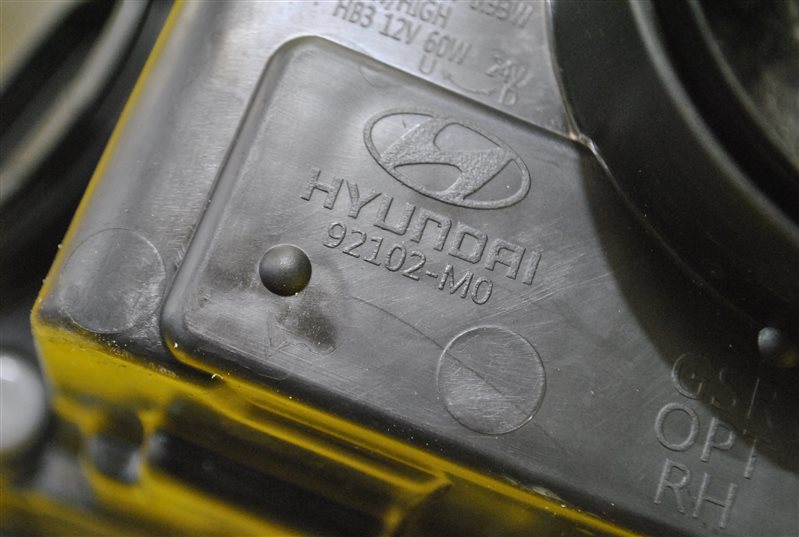

Фирма-производитель. Здесь все просто, на корпусе будет название бренда перед или после слов "made in".

Сокращение HCHR на японских авто расшифровывается как — HID C Halogen R. То есть, перед нами: ксенон ближний и галоген дальний.

Актуально: Разновидности цоколей автомобильных ламп и их маркировка

В марте 2010 года были внесены кое какие поправки в технический регламент относительно газоразрядных источников освещения (ксенон). Пройти техосмотр с установленным ксеноном стало невозможным. Также запрещена эксплуатация ТС с установленными ксеноновыми лампами в фары, которые не предназначены для ламп такого типа. За нарушение закона следовало наказание в виде лишения прав на срок от полугода до года, а также изъятие таких приборов освещения.

Рекомендую: Ксенон бывает разный! Правильный и неправильный, легальный и колхозный! Расставляем точки над "I";

Тотальный игнор закона и невозможность контролировать большой поток автомобилей привели к тому, что к фарам с ксеноном стали относиться более лояльно, а чуть позднее были внесены коррективы в техрегламент. Если когда-то за установленный ксенон лишали прав и невозможно было пройти техосмотр, то начиная с осени 2010, ксенон можно устанавливать в фары HCR. Единственным условием является обязательное дооборудование таких фар системой очистки, то есть омывателем, а также автокорректором.

Маркировка фар автомобилей - AvtoMasters

Маркировка фар содержит много полезной информации, которая пригодится и при замене, и при покупке автозапчастей, и при разговоре с сотрудником ГИБДД, например, при возникновении споров относительно нештатного ксенона. Ниже мы рассмотрим маркировку ксеноновых фар, которая едина для всех ведущих производителей автооптики. Расположена она, как правило, на корпусе фары, но для DCR и HCR возможно наличие обозначений на покровном стекле.
Прежде всего, начнем с категорий, то есть назначения и типа источника освещения. Основные значения следующие:

С – фара ближнего света.
R – фара дальнего головного света.
H – фара исключительно для галогенного источника освещения. Литера D означает ксеноновую фару.
HCR – ближний и дальний свет (исходя из вышесказанного) исключительно с галогенным источником света.
DC – фара под установку ближнего ксенонового света.
DCR – фара, предназначенная под биксенон или дальний и ближний ксенон.
PL – наличие пластикового рассеивателя.
S – цельностеклянная лампа-фара.
B – фара для ПТО (противотуманного освещения).
A – габаритный свет.
02 – код, свидетельствующий об официальном утверждении.
Соответственно купив, к примеру, ксеноновую лампу XP вы можете смело установить его в фару DC, естественно в том случае, если это штатная фара вашего авто или имеется официальное разрешение на внесение изменений в конструкцию.

Обратите внимание на наличие стрелки в маркировке фары, особенно если приобретаете подержанный автомобиль пригнанный из-за рубежа. Стрелка означает, что фара предназначена для левостороннего движения, при её отсутствии – для правостороннего.

У каждого автомобиля должен быть указан начальный угол наклона ближнего света. Это обозначение также наносится на корпус фары. В некоторых моделях оно наносится на специальную табличку под капот, либо на общую заводскую табличку. Начальный угол, как правило, составляет 1 – 1,5%. Для безопасного освещения дороги необходимо наличие корректора угла наклона для возврата заданного угла при загрузке авто.

Следует отметить, что авто предназначенные для американского рынка не имеют европейскую маркировку фар. Вместо европейского оранжевого, указатели поворота обозначены красным цветом, но возможны и комбинации оранжевого (передние) с задними красными поворотниками. В американских автомобилях отсутствуют и противотуманные фары, которые обязательны для европейских моделей.

Цифра в маркировке после литеры «Е» обозначает код страны в которой фара была утверждена. Так, 1 – Германия, 2 – Франция, 3 – Италия, 4 – Голландия, 11 – Великобритания и т. д.

Маркировка фар автомобилей – основные значения

Прежде всего, начнем с категорий, то есть назначения и типа источника освещения. Основные значения следующие:

  • С – фара ближнего света.
  • R – фара дальнего головного света.
  • H – фара исключительно для галогенного источника освещения. Литера D означает ксеноновую фару.
  • HCR – ближний и дальний свет (исходя из вышесказанного) исключительно с галогенным источником света.
  • DC – фара под установку ближнего ксенонового света.
  • DCR –  фара, предназначенная под биксенон или дальний и ближний ксенон.
  • PL – наличие пластикового рассеивателя.
  • S – цельностеклянная лампа-фара.
  • B – фара для ПТО (противотуманного освещения).
  • A – габаритный свет.
  • 02 – код, свидетельствующий об официальном утверждении.

Соответственно купив, к примеру, ксеноновую лампу XP  вы можете смело установить его в фару DC, естественно в том случае, если это штатная фара вашего авто или имеется официальное разрешение на внесение изменений в конструкцию.

Обратите внимание на наличие стрелки в маркировке фары, особенно если приобретаете подержанный автомобиль пригнанный из-за рубежа. Стрелка означает, что фара предназначена для левостороннего движения, при её отсутствии – для правостороннего.

У каждого автомобиля должен быть указан начальный угол наклона ближнего света. Это обозначение также наносится на корпус фары. В некоторых моделях оно наносится на специальную табличку под капот, либо на общую заводскую табличку. Начальный угол, как правило, составляет 1 – 1,5%. Для безопасного освещения дороги необходимо наличие корректора угла наклона для возврата заданного угла при загрузке авто.

Следует отметить, что авто предназначенные для американского рынка не имеют европейскую маркировку фар. Вместо европейского оранжевого, указатели поворота обозначены красным цветом, но возможны и комбинации оранжевого (передние) с задними красными поворотниками. В американских автомобилях отсутствуют и противотуманные фары, которые обязательны для европейских моделей.

Цифра в маркировке после литеры «Е» обозначает код страны в которой фара была утверждена. Так, 1 – Германия, 2 – Франция, 3 – Италия, 4 – Голландия, 11 – Великобритания и т. д.

Рассмотрим в качестве примера следующую маркировку.

 Фара официально утверждена в Нидерландах (Е4),  предназначенная под биксенон или дальний и ближний ксенон, имеет номер официального утверждения 2439 и предназначена только для правостороннего движения. Число 30 означает максимальную длину луча дальнего света – от 86 до 250 м.

В заключение напомним, что для любой фары в нашем Интернет-магазине Detali812.ru всегда найдется качественное наполнение – штатный и универсальный ксенон, биксенон, галоген и др. системы автомобильного света, а также различные детали и аксессуары. Вас ожидает широкий ассортимент, приятные цены, бонусы и выгодные предложения, оперативная доставка по Санкт-Петербургу и любой регион России.

Маркировка фар автомобилей - AvtoMasters

.

Маркировка фар содержит много полезной информации, которая пригодна и при замене, и при покупке автозапчастей, и при разговоре с сотрудником ГИБДД, например, при возникновении споров относительно нештатного ксенона. Ниже мы рассмотрим маркировку ксеноновых фар, которая едина для всех ведущих производителей автооптики. Как правило, расположена она на корпусе фары, но для DCR и HCR возможно наличие обозначений на покровном стекле.
Для всего, начнем с категорий, есть назначение и типа источника освещения.Основные значения следующие:

С - фара ближнего света.
R - фара дальнего головного света.
H - фара исключительно для галогенного источника освещения. Литера D означает ксеноновую фару.
HCR - ближний и дальний свет (исходя из вышесказанного) исключительно с галогенным светом.
DC - фара под установку ближнего ксенонового света.
DCR - фара, предназначенная под биксенон или дальний и ближний ксенон.
PL - наличие пластикового рассеивателя.
S - цельностеклянная лампа-фара.
B - фара для ПТО (противотуманного освещения).
А - габаритный свет.
02 - код, свидетельствующий об официальном утверждении.
Соответственно купив, к примеру, ксеноновую лампу XP вы можете смело установить в фару DC, естественно в том случае, если это штатная фара вашего авто или имеется официальное разрешение на внесение изменений в конструкцию.

Обратите внимание на наличие стрелок в маркировке фары, особенно если приобретаете подержанный автомобиль пригнанный из-за рубежа.Стрелка означает, что фара предназначена для левостороннего движения, при ее отсутствии - для правостороннего.

У каждого автомобиля должен быть указан начальный угол наклона ближнего света. Это обозначение также наносится на корпус фары. В некоторых моделях оно наносится на специальную табличку под капот, либо на общую заводскую табличку. Начальный угол, как правило, составляет 1 - 1,5%. Для безопасного освещения дороги необходимо наличие корректора угла наклона для возврата заданного угла при загрузке авто.

Следует отметить, что авто предназначенные для американского рынка не имеют европейскую маркировку фар. Вместо европейского оранжевого, указатели поворота обозначены красным цветом, но возможны и комбинации оранжевого (передние) с задними красными поворотниками. В американских автомобилях отсутствуют и противотуманные фары, которые обязательны для европейских моделей.

Цифра в маркировке после литеры «Е» обозначает код страны в которой фара была утверждена. Так, 1 - Германия, 2 - Франция, 3 - Италия, 4 - Голландия, 11 - Великобритания и т.д.

Статьи

Маркировка фар имеет большое количество полезной информации, которую не все умеют правильно читать. Маркировка ксеноновых фар эта единая для всех производителей автомобильной оптики: AL, Bosch, Depo, Hella, Koito, Ichikoh, Oсвар, Sylvania, Stanley, Valeo, ZKW. Маркировка фар dcr hcr может быть размещена как на корпусе фары, так и на покровном стекле.

Значения категорий (маркировка фар головного света):

С - ближний свет,
R - дальний свет,
H - только с галогенной фарой,
HCR - ближний и дальний с галогенной лампочкой,
DC - ближний ксенон,
DCR - дальний и ближний ксенон,
PL - пластмассовый рассеиватель,
S - лампа-фара (цельностеклянная),
B - противотуманная фара,
A - габаритный огонь.
02 - код официального утверждения.

Если на фаре присутствует стрелка, то такую ​​фару используют специально для левостороннего движения, а без стрелки для правостороннего. А если стрелка на двух сторонах, значит, ее можно использовать для лево- и правостороннего движения.

У каждого транспортного средства должен быть указан начальный угол наклона ближнего света на корпусе фары, или на специальной табличке под капотом, или на общей заводской табличке.Обычно начальный угол составляет 1,0–1,5%. Обязательно должен быть корректор угла наклона, так как при загрузке автомобиля начальный угол меняется.

Сигнал торможения имеет обозначение S1 (красного цвета).
Сигнал задних габаритных огней обознается R (красного цвета).
Общее обозначение лампы для сигнала и габарита R-S1.
Дополнительный стоп-сигнал имеет обозначение S3 (красного цвета).
Обозначение переднего указателя поворота 1, 1b, 5- бокового, 2а-заднего (излучают оранжевый свет).
Поворотники бывают и прозрачного цвета (белого света), но светят они оранжевым за счет оранжевых ламп внутри.

На автомобили, которые предназначены специально для североамериканского рынка, нет европейских маркировки светотехники. Указатели поворота на «американцах» красного цвета, но бывают и другие комбинации, например, оранжевые, а задние красные.У канадских моделей присутствуют оранжевые поворотники, но отсутствуют боковые указатели поворота. Также у них нет противотуманных фонарей, которые обязательны в Европе. Световозвращатели обозначаются- ІА. Боковые световозвращатели имеют оранжевый цвет. Фонарь освещения заднего номера имеет обозначение L. Обязательные боковые габаритные огни на длинномерных транспортных средствах длиной свыше 6 метров. Они имеют оранжевый свет и обозначение SM1 и SM2 (для легковых автомобилей). А для задних красный свет.На прицепах нужно установить светоотражатель треугольной формы, имеющее обозначение ІІІА и контурные огни.

После буквы «Е» следует цифра той страны, в которой фары были утверждены.

Ниже расшифровка основных стран, утверждают автомобильную оптику:

1. Германия, 2. Франция, 3. Италия, 4. Нидерланды, 5. Швеция, 6. Бельгия, 7. Венгрия, 8. Чехия, 9. Испания, 10. Югославия, 11. Великобритания, 12. Австрия, 13.Люксембург, 14. Швейцария, 16. Норвегия, 17. Финляндия, 18. Дания, 19. Румыния, 20.Польша, 21. Португалия, 23. Греция

Маркировка фар под ксенон и галоген в 2020 году

Каждая фара, и каждый блок розжига транспортных средств, согласно Правилам Европейской Экономической комиссии ООН за номером 19 и межгосударственным стандартам 41.99-99, должны быть сертифицированы и промаркированы.

Маркировка является чёткой и нестираемой информацией, нанесённой на рассеиватель и корпус фары, которая пригодится каждому автовладельцу при правильной её расшифровке. При отделении рассеивателя, маркировка наносится на защитное стекло фары.

Многие автовладельцы, которые использовали как ксеноновое, так и галогенное освещение в своём транспортном средстве, предпочитают все же газоразрядный источник света, то есть есть ксеноновые лампочки.

Плюсами ксенона является то, что они считаются менее утомляемыми для человеческими глазами, а также более качественными. Маркировка на фарах для галогена и ксенона также будет различна.

Для чего нужна

Маркировка фар была для того, чтобы снизить угрозу безопасности дорожного движения как для самого автомобиля с галогенным или ксеноновым освещением, так и для других участников движения.

Обычно несоответствие фар с лампами даёт о себе знать в тёмное время суток. При несоответствии, освещение либо ослепляет других водителей, либо владельцы ксенона и галогена не видно дороги и присутствия различных препятствий на ней.

Как уже говорилось выше, маркировка содержит в себе огромный объем нужной и полезной информации для автовладельца. Например, страна, выдавшая утверждение, номер, категория фары и т. д.

Сегодня предоставляется установление на транспортные средства такие типы фар, как:

  • от лампы накаливания;
  • галогенные лампы;
  • газоразрядные источники света (ксенон).

Соответствие маркировки на фарах с установленным освещением проверяется на станциях технического обслуживания.

Если нарушение в установке освещения все же имеются, возможно ли автовладелец может пройти технический осмотр и получить соответствующую карту, утверждающую его прохождение.

Не стоит забывать и про административную ответственность, предусмотренную за невыполнение требований к световому оборудованию.

Таблица маркировки фар под ксенон и галоген

Если говорить про обычные лампочки, то маркировка будет иметь такую ​​аббревиатуру по ГОСТ, как:

С ближний свет
R дальний свет
CR двухрежимный

Маркировка газоразрядного источника света начинается с буквы D, а галогенной нити накаливания с H.

При желании установить галогенные или ксеноновые лампочки, необходимо, чтобы на фарах была нанесена следующая маркировка:

Аббревиатура Расшифровка
Галогеновое освещение
HC оптика ближнего освещения
HCR Лампа ближнего и дальнего освещения
HC / R Лампа ближнего или дальнего освещения
Ксеноновое освещение
постоянного тока Лампы ближнего освещения
DR Лампы дальнего освещения
DC / R Лампы ближнего или дальнего освещения

Нарушения

Для автовладельцев завод обязательство и необходимость в неукоснительном соблюдении маркировок и сочетания несочетаемого.

Например, если автовладелец решит установить ксеноновое оборудование в фары обычного типа без нанесённой на них маркировки DR, DC и DCR, это может быть угрозой для безопасности дорожного движения.

До 23.09.10 года, когда был принят технический регламент, несоответствие фар и лампочек, предусматривало административное нарушение, при котором автовладельца могли лишить водительских прав от этого полугода до года, при производилась конфискация светового оборудования.

Немного позже были внесены изменения, которые разрешили использовать фары без маркировки для ксенона и галогена, но с обязательным оснащением такими устройствами, как омыватель фар и автокорректор угла наклона фар.

Несоответствие маркировки с установленными фарами считается несоблюдением правил дорожного движения и карается законодательством Российской Федерации.

Если в фары, предусмотренные для обычных лампочек (накаливания), установить галогенные или ксеноновые лампы, то может произойти нарушение режима работы отдельных приборов транспортные средства.

Административное наказание, предусмотренное за это нарушение, регламентируется в постановлении Верховного Суда РФ от 15. 12.09 г. за номером 11 АФ09-1246.

Административное дело возбуждается на основании части 1 статьи 12.4 Кодекса об административных правонарушениях. Получается, что использование транспортных средств с такими нарушениями, законодательством.

Какие лампы выбрать

Для того, чтобы правильно подобрать лампочку для того или иного освещения, необходимо разбираться в маркировке фары, нанесённой на её корпус.

Маркировку уже методы фар можно увидеть, заглянув под капот, на внутренней части стекла. В некоторых случаях для этого потребуется снятие фары.

Страна, которая одобрила оптику, обозначается буквой и цифрой, обведёнными кругом. Что означает утверждение в европейской стране.

Если же кружочком обведена аббревиатура DOT, то утверждение относится к Соединённым Штатам Америки. Кстати, DOT расшифровывается как Министерство Транспорта (Департамент транспорта).

Циферка рядом с буквой обозначает саму страну. Каждая страна имеет свой порядковый номер.

Наличие в маркировке стрелок обозначает предназначение фары для транспортных средств в левостороннем движении.

Если такая маркировка отсутствует, соответственно, фары предназначены для правостороннего движения. При наличии одновременно двух стрелок, фара для обоих видов движения.

На самом деле, маркировка несёт в себе огромную информацию, например, о фирме-производителе (в этом случае Hella).

Если рассматривать наше изображение маркировки, то первое аббревиатура DC обозначает возможность установки ксенона ближнего освещения.

Кроме этого, здесь могут быть такие символы, характеризующие как ксеноновое освещение (DR, DC / R), лампы с цоколем h5-галоген (HC, HCR, HC / R), так и обычные лампы накаливания (C- ближнее, R - дальнее, CR - ближнее и дальнее, C / R- ближнее или дальнее освещение).

С левой стороны от круга с обозначением страны, находится число, говорящее о территории. В нашем случае этот показатель равен 20 квадратным метрам.

Буква А означает, что фара считается боковой (если есть символ В, фара будет считаться противотуманной).

транспортное средство должно иметь информацию о начальном угле наклона для ближнего освещения, указывается на фаре или на табличке, расположенной под капотом. Этот показатель измеряется в процентах и ​​может рассматриваться от 1 до 1,5%.

Если говорить про международное обозначение, то наличие в маркировке буквы Н обозначает фары только для галогенных ламп.Если на фаре присутствует маркировка PL, то рассеиватель изготовлен из пластмассы.

Но есть и другие обозначения, например:

S цельностеклянная лампа
B противотуманка
А габаритное освещение

Если же с маркировкой все понятно, то можно приступить к выбору самих лампочек. Сегодня автомобильный рынок полон огромным ассортиментом лампочек от всевозможных производителей.

Выбирая между ксеноном и галогеном, следует знать типовые характеристики и показатели каждого освещения:

  • ксеноновая лампа гарантирует автовладельцу хорошую видимость дороги, несмотря на плохие погодные условия (дождь и снег), а также в тёмное время суток. Главное преимущество такого освещения - нет угрозы ухудшения зрения. Конечно, если не смотреть на включённую фару длительный период.Эта характеристика больше относится к зрению водителей встречных транспортных средств и к владельцам ксенона, которые совершают езду в тёмное время суток, смотря на освещённую дорогу. Освещение ксенона очень похоже на солнечный свет, поэтому оно не является раздражителем для человеческих глаз;

Продолжительность работы ксеноновой лампы максимально максимально 3 тысячи часов, при этом потребляемая мощность будет равна 35 вольтам. Недостаток ксеноновой лампочки - её стоимость.

  • галогеновая лампа устанавливается в фары, предназначенные для головного света. Галогеновая лампа является лампочкой накаливания с инертным газом в колбе. Показатели освещения, в отличие от галогенок, довольно низкие характеристики. Полученный световой поток и эффективность таких ламп находятся на низком уровне.

Однако, стоимость их довольно приемлема, в отличие от цены галогеновых ламп. Самый настоящий галогена считается их долговечность, огромный ассортимент различных типов и размеров.

Видео: Автомобильные фары ксенон или галоген? - Главная дорога - Свет с того света.

Внимание!

  • В связи с частными изменениями в законодательстве информация поройаревает быстрее, чем мы успеваем ее обновлять на сайте.
  • Все случаи очень индивидуальны и зависят от факторов. Базовая информация не гарантирует решение именно Ваших проблем.

Поэтому для вас круглосуточно работают БЕСПЛАТНЫЕ эксперты-консультанты!

  1. Задайте вопрос через форму (внизу), либо через онлайн-чат
  2. Позвоните на горячую линию:

ЗАЯВКИ И ЗВОНКИ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО и БЕЗ ВЫХОДНЫХ ДНЕЙ .

Как не ошибиться при замене лампы в фаре - журнал За рулем

Читатель «За рулем» не смог самостоятельно разобраться в маркировках фары на своем автомобиле и обратился за помощью. Наши специалисты всегда готовы помочь, причем совет будет полезен любому автовладельцу.

Материалы по теме.

Здравствуйте.

На корпусе фары есть наклейка с обозначениями HC HR H7 PY21W W5W. Справа от этой наклейки на корпусе фары нанесены обозначения HR DC.Артикул фары 1EL 010 335–12. Доспускается ли установка газоразрядной лампы в эту фару? По артикулу и обозначениям не могу определить. Омыватель фар установлен изготовителем автомобиля.

Андрей (г. Щелково)

Алексей Ревин - эксперт «За рулем»:

В настоящее время на автотранспортные средства могут устанавливаться фары только нижеперечисленных, официально утвержденных типов:

  • С - ближний свет, R - дальний свет, СR - двухрежимный свет (ближний и дальний) с лампами накаливания;
  • HС - ближний свет, HR - дальний свет, HСR - двухрежимный свет с лампами накаливания галогенного типа;
  • DС - ближний свет, DR - дальний свет, DСR - двухрежимный свет с газоразрядными лампами (ксенон).

Международная маркировка фар выглядит так:

  • C - ближний свет;
  • R - дальний свет;
  • H - галогенная фара
  • HCR - ближний и дальний свет с галогенной лампой;
  • DC - ближний свет ксенон;
  • DCR - дальний и ближний свет ксенон.

Материалы по теме.

В вашем случае одна надпись противоречит другой. Надпись HC HR H7 PY21W W5W гласит, что и ближний, и дальний свет в фаре обеспечения две одинаковые лампы Н7.Надпись же HR DC говорит о том, что ближний свет - ксеноновый.

Разрешить проблему очень просто. Достаточно снять колпак лампы ближнего света и посмотреть, какой источник света стоит в фаре. Если применена галогеновая Н7, то значит ксеноновая лампа установлена ​​не может. Производители специально так договорились, чтобы лампы разных типов имели разные посадочные места. Конечно, если речь не идет о китайских noname-изделиях: среди них может повстречаться все, что угодно.

Кстати, наличие омывателя - недостаточное условие для установки ксеноновых ламп.Обязательно присутствует автоматический корректор направления пучка света фар. Именно этот параметр на дороге сотрудники ДПС любят проверять. Делается это просто: при включении истинно ксеноновых пучков света должен переместиться вверх-вниз и только потом успокоиться. Если этого не происходит, значит автокорректора нет либо он неисправен.

Есть вопросы? Присылайте их нам на электронную почту [email protected] Обязательно ответим.

Маркировка фар: расшифровка аббревиатур и сокращений! Важно!

В жизни каждого автомобиля рано или поздно приходится разбираться в том, какие у него на авто фары, что обозначают аббревиатуры, нанесенные на корпус и какие лампочки следует выбирать для этой оптики.

Чтобы внести ясность в данный вопрос, решил разложить все "по полочкам". Итак, усаживайтесь по удобнее, мы начинаем!

Как правило, маркировка наносится на верхнюю часть блок фары или на стекло с внутренней. Бывает и такое, что найти маркировку без демонтажа фары просто невозможно.

На сегодняшний день на все средства передвижения устанавливаются источники освещения следующего типа:

  • С - ближний.
  • R - дальний.
  • СR - двухрежимный или комбинированный (ближний / дальний) свет с лампами накаливания (Правила ЕЭК № 112, ГОСТ Р 41. 112-2005).

............................................... ...............................................

  • HС - ближний.
  • HR - дальний.
  • HСR - двухрежимный или комбинированный (ближний / дальний) свет с галогенными лампами (Правила ЕЭК ООН № 112, ГОСТ Р 41.112-2005).

............................................... ...............................................

  • DС - ближний.
  • DR - дальний.
  • DСR - двухрежимный или комбинированный (ближний / дальний) свет с газоразрядными лампами (ксенон) (Правила ЕЭК ООН № 98, ГОСТ Р 41.98-99).

Международное обозначение маркировки фар (аббревиатура)

  • C - ближний;
  • R - дальний;
  • H - исключительно с галогенкой;
  • HCR - ближний и дальний с галогенкой;
  • DC - ближний свет ксенон;
  • DCR - дальний свет и ближний - ксенон;
  • PL - пластиковый рассеиватель;
  • S - цельностеклянная лампа-фара;
  • B - противотуманка;
  • А - габаритные огни;
  • 02 - код утверждения.

Все сокращения и обозначения утверждены официально и являются стандартом, который обязан соблюдать все автопроизводители!

Теперь предлагаю перейти к практике! Рассмотрим маркировку приведенную на рисунке на базе полученных знаний расшифровать, что за фара перед нами.

  1. Знак международного утверждения, а также код страны, которой он соответствует. Эта метка наносится на рассеиватель фары, а также на корпус фары, в случае если рассеиватель съемный.В фары маркируются аббревиатурой «DOT» (Министерство транспорта / Министерство транспорта), в Европе - буквой «Е» в кружке с цифрой. Цифра соответствует коду страны. Все коды стран представлены ниже.
E1 Германия

E2 Франция

E3 Италия

E4 Нидерланды

E5 Швеция

E6 Бельгия

E712 Венгрия

E8 Чехия

E9 Испания

Югослав Австрия

E13 Люксембург

E14 Швейцария

E15 ГДР *

E16 Норвегия

E17 Финляндия

E18 Дания

E19 Румыния

E20 Польша

E21alia Ирландия

E21 E21 Португалия

E21 Россия

E25 Хорватия

E26 Словения

E27 Словакия

E28 Беларусь

E29 Эстония

E30 **

E31 Босния и Герцеговина

E32 9000 Латвия 9000 Япония4

000 E372

E32 9000 Япония

000 Япония E372 Турция 9000 Япония

E372 Турция 9000 Турция 9000 Япония

  1. Назначение фары

  • A - Боковые фары;
  • Б - ПТФ;
  • C - Ближний;
  • R - Дальний;
  • CR - Ближний и дальний;
  • C / R - Ближний или дальний.
  1. Регламент ламп h5

  • HC - Галогеновые лампы ближнего света;
  • HCR - Галогеновые лампы ближнего и дальнего света;
  • HC / R - Галогеновые лампы ближнего или дальнего света.
  1. Маркировка фар для ксенона

  1. Освещенность

Люксы (в системе СИ освещенность измеряется в Люксах (Лк)): 7.5; 10; 12,5; 17,5; 20; 25; 27,5; 30; 37.5; 40; 45; 50.

  1. Направление движения

Если на корпусе имеется стрелка, это значит, что фара предназначена для левостороннего движения, в случае отсутствия стрелок значит, что она для правостороннего. Бывает, что стрелка двухконечная, то есть в двух направлениях, это значит, что фара пригодна как для право- и для левостороннего движения.

Фирма-производитель. Здесь все просто, на корпусе будет название бренда перед или после слов "made in".

Сокращение HCHR на японских авто расшифровывается как - HID C Halogen R . То есть, перед нами: ксенон ближний и галоген дальний.

Актуально: Разновидности цоколей автомобильных ламп и их маркировка

В марте 2010 года были внесены некоторые поправки в технический регламент газоразрядных источников освещения (ксенон). Пройти техосмотр с установленным ксеноном стало невозможным. Запрещена эксплуатация ТС с установленными ксеноновыми лампами в фары, которые предназначены не только для ламп такого типа.За нарушение закона следовало наказание в виде лишения прав на срок от полугода до года, а также изъятие таких приборов освещения.

Рекомендую: Ксенон бывает разный! Правильный и неправильный, легальный и колхозный! Расставляем точки над "I";

Тотальный игнор закона и невозможность большого потока автомобилей привести к тому, что к фарам с ксеноном стали относиться более лояльно, а чуть позднее были внесены коррективы в техрегламент. Если когда-то за установленный ксенон лишился прав и невозможно было пройти техосмотр, начиная с осени 2010, ксенон можно установить в фары HCR. Единственным условием является обязательное дооборудование таких фар системой очистки, то есть омывателем, а также автокорректором.

Маркировка фар в Москве | Маркировка фар под ксенон и галоген

Согласно требованиям Правил ЕЭК ООН № 19 и ГОСТ Р 41.19-99 «Единообразные предписания, касающиеся утверждения противотуманных фар для автотранспортных средств», фары должны быть сертифицированы и промаркированы.Маркировка ксенона представляет собой четкий и нестираемый знак международного утверждения с информацией о стране, выдавшей утверждение, его номер, категории фары и др. Маркировка проставляется на рассеивателе и на корпусе фары, если рассеиватель может быть отделен от него, или на защитном стекле фары. Она содержит большой объем полезной информации, нужно только научиться грамотно ее расшифровывать.

Знак международного утверждения с кодом страны

Знак официального утверждения с маркировкой ксенона включает в себя:

  • круг с проставленной в нем буквой «Е» (обозначен цифрой 1 на рисунке ниже) и указанием отличительного номера европейской страны по каталогу (в США используется аббревиатура «DOT»), в которой была одобрена автомобильная оптика;
  • номер официального утверждения, первые две цифры системы активации информации о самой серии поправок, включающих последние технические изменения;
  • дополнительных обозначения.Например, на габаритных огнях ставится буква «А» (цифра 2 на рисунке), на передних противотуманных фарах - буква «В», а на фарах с пластмассовым рассеивателем - буква «PL».

Ниже представлен каталог стран , ратифицировавших «Соглашение о принятии единообразных предписаний для колесных транспортных средств»:

  1. Германия
  2. Франция
  3. Италия
  4. Нидерланды
  5. Швеция
  6. Бельгия
  7. Венгрия
  8. Чешская Республика
  9. Испания
  10. Югославия
  11. Великобритания
  12. Австрия
  1. 13. Люксембург
  2. 14. Швейцария
  3. 15. не классический
  4. 16. Норвегия
  5. 17. Финляндия
  6. 18. Дания
  7. 19. Румыния
  8. 20. Польша
  9. 21. Португалия
  10. 22. Российская Федерация
  11. 23. Греция
  12. 24. не классический
  1. 25. Хорватия
  2. 26. Словения
  3. 27. Словакия
  4. 28.Беларусь
  5. 29. Эстония
  6. 30. не классический
  7. 31. Босния и Герцеговина
  8. 32 - 36. не присвоены
  9. 37. Турция
  10. 38 - 39. не присвоены
  11. 40. Республика Македония

Категории фар

В настоящее время установлены лампы одного из трех типов: традиционные лампы накаливания, с галогенными лампами и газоразрядными источниками света, например, фары с ксеноном.На международном уровне приняты следующие обозначения категорий фар:

  • Лампы накаливания: С - ближний свет, R - дальний свет, CR - двухрежимный (ближний и дальний) свет, C / R - ближний или дальний свет.
  • Галогенные лампы накаливания (на рисунке под цифрой 3): НС - ближний свет, HR - дальний свет, HCR - двухрежимный свет, HC / R - ближний или дальний свет.
  • Газоразрядные лампы (на рисунке они показаны под цифрой 4): DC - ближний свет, DR - дальний свет, DCR - двухрежимный свет, DC / R - ближний или дальний свет.

Техрегламент: до и после

Необходимо неукоснительно следовать заводским маркировкам и не сочетать несочетаемое. Так, например, установка ксенона в обычные автомобильные фары без соответствующих маркировок «DC», «DR» и «DCR» может угрожать безопасности дорожного движения. До вступления в силу нового технического регламента, принятого 23 сентября 2010 года, это квалифицировалось как административное правонарушение и предусматривало наказание в виде лишения прав на срок от 6 месяцев до одного года с конфискацией световых приборов.Согласно внесенным изменениям, установка ксенона в непредназначенные для этого фары возможна при условии оснащения их фароочистки (омывателем) и автокорректором угла наклона фар.

Освещенность

Последняя автомобильная марка имеет на стекле числовую отметку (на рисунке она значится под цифрой 5), обозначающую яркость фары в люксах: 7.5; 10; 12,5; 17,5; 20; 25; 27,5; 30; 37,5; 40; 45; 50.

Направление движения

Наличие стрелок на фаре (обозначение 6 на рисунке) говорит о том, что предназначено для левостороннего движения, если стрелки нет - то для правостороннего.Деталь с двухсторонней стрелкой этого и для левостороннего, и для правостороннего движения.

Начальный угол наклона фары

Кроме того, обязанность указывать в маркировке, в частности, ксенона начальный угол наклона ближнего света на корпусе изделия или специальной табличке под капотом. Как правило, начальный угол составляет 1,0 - 1,5%.

Фирмы-производители

Вот список ведущих производителей автомобильной оптики: AL, Aspock, Bosch, Britax, Carello, CEV, Cobo, Gmak, Hella, Ermax, Europoint, Koito, Ichikoh, Icjpoint, Imasen, Jokon, Lescoa, OEW, Olsa, Oсвар, Rinder, Reiluxia, Rubbolite, TRW, THK, Schefenacker, Seima, Sylvania, Sidler, Socop, Stanley, SWF, Superpoint, Valeo, Vignal, Yorka, ZKW, ULO и другие.


Поделиться в соц. сети:

Обозначение на фаре hcr | dohod-pravda.ru

Какая маркировка фар должна быть для установки ксенона?

Но европейские машины могут иметь такую ​​же маркировку, что означает, что фара может сообщить только с галогеновыми лампами как ближнего, так и дальнего света, то есть в последнем случае установка ксенона в такие лампы запрещена.Приведённый список из четырёх маркировок фар регламентирует, что при наличии таких маркировок установка ксенона в осветительные приборы автомобиля. Теперь давайте рассмотрим варианты маркировки, при которой установка ксенона запрещена:

  1. HC / HR - означает, что это фара предназначена только для галогеновых ламп (отдельные лампы для ближнего и дальнего света) в европейских автомобилях (см.
  2. )

dgidaj57 ›Блог› Маркировка фар

Знак международного утверждения и код страны, его выдавшей.

На фаре вашего автомобиля будет целый ряд аббревиатур, среди которых необходимо найти просто для решения вопроса о возможности установки ксенона.

Соответствующая маркировка, обозначающая тип фары (внешнего светового прибора), а также знак официального утверждения (содержит из круга, в котором проставлена ​​буква «Е», за которой следует номер страны, предоставившей официальное утверждение, и номера официального утверждения) наносится на рассеивателе фары и на корпусе фары, если рассеиватель может быть от него отделен.

В США фары изменяются марки аббревиатурой «DOT» (Министерство транспорта / Министерство транспорта), а «европейские» - буквой «Е» в кружочке с цифрой - кодом страны, где фара одобр для использования («Е1» - Германия, «Е2» - Франция, и т.д.). ГерманияФранцияИталияНидерландыШвецияБельгияВенгрияЧешская РеспубликаИспанияЮгославияВеликобританияАвстрияЛюксембургШвейцария — НорвегияФинляндияДанияРумынияПольшаПортугалияСНГГреция2.

Lapines ›Блог› Маркировка фар

Знак международного утверждения и код страны, его выдавшей.

Соответствующая маркировка, обозначающая тип фары (внешнего светового прибора), а также знак официального утверждения (содержит из круга, в котором проставлена ​​буква «Е», за которой следует номер страны, предоставившей официальное утверждение, и номера официального утверждения) наносится на рассеивателе фары и на корпусе фары, если рассеиватель может быть от него отделен. В США фары маркируются аббревиатурой «DOT» (Министерство транспорта / Министерство транспорта), а «европейские» - буквой «Е» в кружочке с цифрой - кодом страны, где фара одобрена для использования («Е1» - Германия, «Е2» - Франция, и т.д.) .ФранцияИталияНидерландыШвецияБельгияВенгрияЧешская РеспубликаИспанияЮгославияВеликобританияАвстрияЛюксембургШвейцария — НорвегияФинляндияДанияРумынияПольшаПортугалияСНГГреция2.

Заводская Маркировка фар

Знак международного утверждения и код страны, его выдавшей.

Соответствующая маркировка, обозначающая тип фары (внешнего светового прибора), а также знак официального утверждения (содержит из круга, в котором проставлена ​​буква «Е», за которой следует номер страны, предоставившей официальное утверждение, и номера официального утверждения) наносится на светорассеиве фары и на корпусе фары, если светорассеиватель может быть от него отделен. В США фары маркируются аббревиатурой «DOT» (Министерство транспорта / Министерство транспорта), Европейские - буквой «Е» в кружочке с цифрой - кодом страны, где фара одобрена для использования Е1 - Германия, Е2 - Франция Е3.

Италия Е4. Нидерланды Е5. Швеция Е6.

Бельгия Е7. Венгрия Е8. Чешская Республика Е9. Испания Е10. Югославия Е11. Великобритания Е12.

Австрия Е13.

Маркировка фар автомобиля

1.

Знак международного утверждения и код страны, его выдавшей.Соответствующая маркировка, обозначающая тип фары (внешнего светового прибора), а также знак утверждения (состоит из круга, в котором проставлена ​​буква «Е», за которой следует номер страны, предоставившей официальное утверждение, и номера официального утверждения) наносится на рассеивателе фары и на корпусе фары, если рассеиватель может быть от него отделен.

В США фары изменяются марки аббревиатурой «DOT» (Министерство транспорта / Министерство транспорта), а «европейские» - буквой «Е» в кружочке с цифрой - кодом страны, где фара одобр для использования («Е1» - Германия, «Е2» - Франция, и т. д.) .ФранцияИталияНидерландыШвецияБельгияВенгрияЧешская РеспубликаИспанияЮгославияВеликобританияАвстрияЛюксембургШвейцария — НорвегияФинляндияДанияРумынияПольшаПортугалияСНГГреция 2.

Статьи

Также часто на фарах может присутствовать специальная маркировка, обозначающая соответствие фар левому или правостороннему движению.

Это маркировка в виде стрелки. Если она есть на одной стороне, то предназначается только для применения в стране с левосторонним движением.

Стрелка на обеих сторонах фары символизирует ее согласно левостороннему и одновременному движению. Другая информация маркировки расшифровывается так:

  1. «DCR» - дальний и ближний ксеноновый свет;
  2. «DC» - ближний ксеноновый свет;
  3. «С» - показатель ближнего света;
  4. «02» - код, подтверждающий официальное разрешение на эксплуатацию устройства.
  5. «B» –фара, который освещает дорог во время тумана;
  6. «PL» –рассеиватель света изготовлен из пластика;
  7. «HCR» - ближний и дальний галогенный свет;
  8. «R» - обозначение дальнего света;
  9. «H» –галогенная оптика дальнего головного света;
  10. «S» - цельностеклянная герметичная лампа-фара;
  11. «А» - габаритные огни;

Каждый автомобиль должен иметь штатный регулятор угла наклона фар.

5479654 ›Блог› Маркировка фар.

Соответствующая маркировка, обозначающая тип фары (внешнего светового прибора), а также знак официального утверждения (содержит из круга, в котором проставлена ​​буква «Е», за которой следует номер страны, предоставившей официальное утверждение, и номера официального утверждения) наносится на рассеивателе фары и на корпусе фары, если рассеиватель может быть от него отделен.

источник: автомобильные истории.

В США фары изменяются марки аббревиатурой «DOT» (Министерство транспорта / Министерство транспорта), а «европейские» - буквой «Е» в кружочке с цифрой - кодом страны, где фара одобр для использования («Е1» - Германия, «Е2» - Франция, и т.д.) .ФранцияИталияНидерландыШвецияБельгияВенгрияЧешская РеспубликаИспанияЮгославияВеликобританияАвстрияЛюксембургШвейцария — НорвегияФинляндияДанияРумынияПольшаПортугалияСНГГреция2.

Расшифровка маркировки фар

А если стрелка на двух сторонах, значит, ее можно использовать для лево- и правостороннего движения. У каждого транспортного средства должен быть указан начальный угол наклона ближнего света на корпусе фары, или на специальной табличке под капотом, или на общей заводской табличке.

Обычно начальный угол составляет 1,0–1,5%.

Обязательно должен быть корректор угла наклона, так как при загрузке автомобиля начальный угол меняется. Сигнал торможения имеет обозначение S1 (красного цвета). Сигнал задних габаритных огней обознается R (красного цвета). Общее обозначение лампы для сигнала и габарита R-S1. Дополнительный стоп-сигнал имеет обозначение S3 (красного цвета).

Обозначение переднего указателя поворота 1, 1b, 5- бокового, 2а-заднего (излучают оранжевый свет).

Поворотники бывают и прозрачного цвета (белого света), но светят они оранжевым за счет оранжевых ламп внутри.

dgidaj57 ›Блог› Маркировка фар

Знак международного утверждения и код страны, его выдавшей. Соответствующая маркировка, обозначающая тип фары (внешнего светового прибора), а также знак утверждения (состоит из круга, в котором проставлена ​​буква «Е», за которой следует номер страны, предоставившей официальное утверждение, и номера официального утверждения) наносится на рассеивателе фары и на корпусе фары, если рассеиватель может быть от него отделен.
