принцип работы, устройство, виды (мокрое и сухое)

Элементы трансмиссии любого автомобиля призваны обеспечивать передачу крутящего момента двигателя на ведущие колеса. На заре автомобилестроения, устройства, обеспечивающие подобную функцию, не отличались высокой эффективностью ввиду простоты конструкции. Модернизация представленных узлов привела к тому, что удалось добиться плавного переключения передач без потери мощности и динамических характеристик автомобиля.

Содержание статьи:

• 1 Чем отличается КПП с двойным сцеплением от АКПП и МКПП
• 2 Принцип работы
• 3 Устройство механизма
  • 3.1 «Мокрое» двойное
  • 3.2 «Сухое» двойное
• 4 Плюсы и минусы двойного сцепления

Ключевую роль в передачи крутящего момента играет сцепление. Этот сложный узел претерпевал целый ряд изменений, прежде чем стать таковым, каким мы привыкли его видеть сейчас.

Многие из доработок, которые нашли своё применение в гражданском автомобилестроении, были заимствованы у гоночных автомобилей.

К одной из них можно отнести и так называемое двойное сцепление, о котором и поговорим в этой статье.

Чем отличается КПП с двойным сцеплением от АКПП и МКПП

Попробуем разобраться, что же представляет из себя это диковинное творение инженерной мысли. Само понятие двойное сцепление наводит на мысль о том, что подобная конструкция предусматривает наличие 2-ух составных частей.

Так и есть, такой вид сцепления отличается наличием двух ведомых фрикционных дисков, но не всё так просто, как может показаться на первый взгляд.

Представленный тип механизма работает в паре с роботизированными коробками передач. В данном случае речь идет о спаренных КПП, которые отвечают за включение определенного набора скоростей. Одна отвечает за нечетные передачи, другая же за четные.

Читайте также: Как проверить электронную педаль газа и починить при необходимости

Пожалуй, определяющим отличием КПП с двойным сцеплением от всех остальных является наличие так называемого двойного вала.

Он в некоторой степени представляет собой тот же самый блок шестерен более усложненной конструкции.

Шестерни на внешнем валу такого блока шестерен входят в зацепление с шестернями четных передач, а шестерни так называемого внутреннего вала взаимодействуют с шестернями нечетных передач.

Управление представленными узлами трансмиссии производится благодаря системе гидроприводов и автоматики. Стоит отметить, что представленный тип КПП, в отличие от АКПП не оснащается гидротрансформатором.

В данном случае принято говорить о двух разновидностях сцепления: сухом и мокром. На них мы остановимся более подробно ниже по тексту.

Принцип работы

Познакомившись с некоторыми конструктивными особенностями представленного узла, попробуем понять принцип его работы.

Если не вникать в технические тонкости, то алгоритм работы можно разбить на несколько этапов:

1. После начала движения на первой передаче, система готовится к включению следующей;
2. Достигнув определенного момента, соответствующего установленным скоростным характеристикам, происходит отключение первого сцепления;
3. В работу вступает второе сцепление, обеспечивающее автоматическое зацепление шестерни второй передачи;
4. Анализируя процесс увеличения оборотов двигателя, исполнительные устройства, выполняющие команды, поступающие с модуля управления, готовятся к включению третьей передачи.

Последующее включение скоростей происходит по тому же принципу. Стоит отметить, что система датчиков, установленных в представленном виде КПП позволяет производить анализ самых различных параметров, среди которых: частота вращения колес, расположение рычага КПП, интенсивность нажатия на педаль акселератора/тормоза.

Анализируя полученные данные, автоматика и производит выбор режима, оптимального для конкретной ситуации.

Помимо всего прочего, стоит отметить, что при наличии подобной системы, педаль сцепления попросту отсутствует. Выбор передач осуществляется автоматически, а при необходимости и вручную при помощи вмонтированных в руль управляющих кнопок.

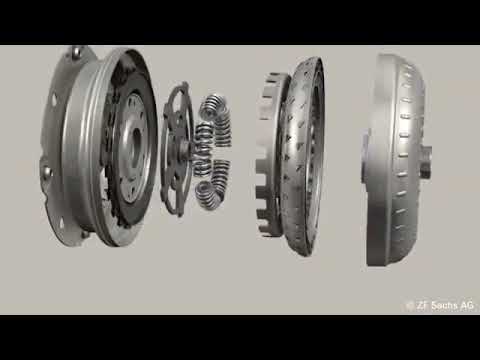

Устройство механизма

Чтобы более детально ознакомится с представленным узлом необходимо изучить устройство самого механизма, обеспечивающего плавное переключение передач.

В отличие от всех остальных типов сцепления, данная разновидность отличается наличием целого ряда уникальных узлов и элементов.

Итак, данная система включает в себя следующие ключевые компоненты:

• пакет фрикционных дисков;
• корпус с сухим или масляным картером;
• мехатроник.

Если два первых узла достаточно знакомы автолюбителям, то третий производит впечатление чего-то доселе неизвестного.

Итак, мехатроник, это высокотехнологичный узел сцепления, позволяющий преобразовывать электрические сигналы в механическую работу исполнительных узлов.

Статья по теме: Лямбда-зонд, что это, признаки неисправности и способы проверки

Мехатроник современного автомобиля, как правило, включает в себя два составных элемента: электромагнитный блок и управляющую плату.

Первый представляет собой набор электромагнитных клапанов, так называемых соленоидов. Ранее, вместо соленоидов использовались гидрораспределительные механизмы, так называемые гидроблоки.

Но ввиду их низкой производительности, им на смену пришли более совершенные электромагнитные устройства.

Рассмотрим принципиальные особенности мокрого и сухого сцепления.

«Мокрое» двойное

Если проводить экскурс в историю рассматриваемого узла, то прародителем двойного принято считать так называемый «мокрый тип».

Оно представляет из себя набор двух секций дисков «феродо», погруженных в масляную ванну в корпусе кожуха сцепления.

В данном случае, принято различать две разновидности «мокрой муфты» в зависимости от типа привода автомобиля. Так для переднеприводных авто используется сцепление с концентрическим расположением дисков «феродо». У обладателей заднеприводных машин, особенность этого устройства проявляется в параллельном расположении ведомых дисков.

Это интересно: 5 самых хороших автомобильных колонок для качественного звука

Составные части обеих разновидностей «мокрого сцепления» одинаковы. К ним относятся:

• входной фланец;
• главный фланец;
• ведущий диск;
• пакет фрикционных дисков первого и второго порядка;
• пружина диафрагмы, вспомогательная пружина;
• плунжер;
• гидравлические цилиндры;
• первичный вал первого и второго порядка.

«Сухое» двойное

Помимо «мокрого» сцепления существует и так называемое «сухое». Нельзя сказать, что оно хуже или лучше предыдущего. В данном случае будет уместно подчеркнуть, что каждое из них эффективно применяется в предусмотренных для них условиях эксплуатации.

В отличие от предыдущего типа, особенность конструкции «сухого» сцепления не предусматривают использования смазочных материалов. Ведомые диски находятся непосредственно в зацеплении с первичными валами каждой из КПП.

К сведению: Как сделать пеногенератор для автомойки из подручных вещей своими руками

К рабочим элементам такого механизма можно отнести:

• первичные валы;
• выжимные подшипники;
• фрикционные диски;
• ведущий диск;
• два вспомогательных диска;
• маховик;
• пружины диафрагмы.

Указанная конструкция рассчитана на передачу меньшего (в отличие от «мокрого») крутящего момента, ввиду низкого коэффициента теплоотдачи.

Тем не менее, из-за отсутствия необходимости использования масляного насоса, что неминуемо приводит к потерям мощности, эффективности данного типа муфты существенно превосходит ранее рассмотренную разновидность.

Плюсы и минусы двойного сцепления

Как любой другой узел автомобиля, двойное сцепление имеет как ряд положительных качеств, так и ряд недостатков. Начнём, пожалуй, с плюсов.

Итак, внедрение подобного усовершенствования в систему трансмиссии автомобиля позволило добиться:

• существенной экономии топлива;
• высоких динамических показателей;
• плавности хода;
• отсутствия потерь мощности двигателя.

Несмотря на такие весомые преимущества представленного узла, существует ряд отрицательных моментов. К ним можно отнести:

• крайне ограниченный ресурс рабочих элементов;
• низкое сервисное обслуживание;
• дорогостоящий ремонт.

Пожалуй, еще одним не менее существенным недостатком данной трансмиссии является то, что в случае повышенного износа рабочих элементов узла, дальнейшая эксплуатация автомобиля становится невозможной.

Иными словами, если та же самая «пинающаяся» АКПП позволит вам самостоятельно добраться до сервиса и произвести ремонт, то в данном случае придется рассчитывать только на помощь эвакуатора.

Тем не менее прогресс не стоит на месте и производители, ориентируясь на опыт эксплуатации своих разработок, привносят в конструкцию узлов «двойного сцепления» различные новшества, призванные увеличить ресурс его механизмов и повысить ремонтопригодность.

Многодисковое сцепление | ЦЕНТР АВТОМАТИЧЕСКИХ ТРАНСМИССИЙ: Профессиональный ремонт АКПП в Йошкар-Оле

Сцепление, включающее более трех дисков, называется многодисковым.

Сцепление, включающее более трех дисков, называется многодисковым. Увеличение количества дисков увеличивает площадь поверхности соприкосновения и соответствующую ей силу трения, что позволяет передавать больший крутящий момент. Это качество многодискового сцепления определяет его применение на мощных легковых автомобилях (спорт, тюнинг), грузовых автомобилях, строительных машинах.

С другой стороны пакет дисков позволяет значительно уменьшить габаритные размеры сцепления. Именно поэтому многодисковое сцепление применяется на двухколесных транспортных средствах (мотоциклах, скутерах).

Многодисковое сцепление

Конструктивную основу многодискового сцепления составляет пакет дисков, включающий чередующиеся между собой стальные и фрикционные диски. Количество дисков зависит от величины передаваемого крутящего момента.

Фрикционные диски представляют собой стальные диски с нанесенным фрикционным покрытием. В качестве фрикционных дисков могут использоваться диски из прочной пластмассы. Каждый фрикционный диск имеет внутренний зубатый венец, с помощью которого крепится к ступице первичного вала коробки передач. На ступице выполнены шлицы, по которым диски могут перемещаться.

Стальные диски имеют внешние зубчатые венцы, которыми они фиксируются в барабане (корзине сцепления). Барабан также имеет шлицы для перемещения дисков. Барабан жестко соединен с маховиком.

Многодисковое сцепление постоянно замкнутое. Положение дисков в замкнутом состоянии поддерживает пружина. Размыкание сцепления производится путем перемещения ступицы и преодоления усилия пружины.

Многодисковое сцепление может быть сухого и мокрого типа. Мокрое сцепление частично заполнено маслом, которое обеспечивает плавное соединение (разъединение) дисков, отвод от них тепла, смазку конструктивных элементов сцепления, облегченное перемещение дисков по шлицам. При всех неоспоримых достоинствах мокрое сцепление имеет низкий коэффициент трения. Этот недостаток компенсируется увеличением давления на диски, применением новых фрикционных материалов.

Под термином «сцепление» традиционно понимается устройство, соединяющее двигатель с коробкой передач. Вместе с тем многодисковая фрикционная муфта нашла широкое применение и в других системах автомобиля, среди которых автоматическая коробка передач, роботизированная коробка передач, дифференциал, системы полного привода.

В автоматической коробке передач фрикционные многодисковые муфты осуществляют подвод крутящего момента к отдельным планетарным передача (рядам). Многодисковая муфта используется в роботизированной коробке передач с двойным сцеплением, например в шестиступенчатой коробке DSG. Пакет фрикционных дисков применяется в межосевом и межколесном дифференциале для его полной или частичной блокировки.

Наиболее широко многодисковая фрикционная муфта представлена в различных системах полного привода. В системе постоянного полного привода муфта устанавливается в раздаточной коробке. Система полного привода, подключаемого автоматически, полностью построена на управляемой фрикционной муфте. Многодисковая муфта Haldex, известная благодаря Volkswagen и его системе 4Motion, отвечает за автоматическое подключение задней оси автомобиля.

Многодисковые фрикционные муфты имеют, как правило, гидравлический (реже электрический) привод и электронное управление.

Каковы преимущества мокрого сцепления по сравнению с сухим сцеплением?

У вас есть выбор, когда речь заходит о вашем мотоцикле. От эстетики до механики, у владельцев мотоциклов есть множество вариантов выбора, когда дело доходит до их велосипедов. В последние годы разгорелись споры о том, что лучше: сухие или мокрые сцепления? Во-первых, важно знать, что делает эта часть. Функция сцепления мотоцикла заключается в отключении двигателя от трансмиссии при переключении передач. Мокрые сцепления стали более популярными, чем сухие, но по-прежнему важно знать разницу между мокрое сцепление по сравнению с сухим сцеплением . Продолжайте читать, чтобы узнать больше об этих двух типах сцепления!

Имея достоверную информацию, вы сможете принимать обоснованные решения о запчастях и продуктах, которые вы используете на своем мотоцикле. Как ведущая компания-поставщик Powersport, мы хотим помочь вам принять правильное решение. Посетите блог PJ1 Powersport   , чтобы получить дополнительную полезную информацию!

Посетите наш блог

Ниже представлен общий обзор различий между мокрыми и сухими сцеплениями. Кроме того, мы рассмотрим лучшее мотоциклетное масло для мокрого сцепления!

Мокрые сцепления

В последние годы мокрые сцепления стали более популярными, чем сухие. Для этого есть несколько причин, но сначала мы хотим объяснить, чем мокрое сцепление отличается от сухого. Это просто! В отличие от сухих сцеплений, мокрые сцепления покрыты моторным маслом, что позволяет дискам сцепления охлаждаться. Из-за этого мокрые сцепления могут подвергаться более жестокому обращению, чем сухие. Еще одна причина, по которой мокрые сцепления являются более популярным выбором, заключается в том, что они тише на холостом ходу, что делает их лучше для движения с частыми остановками.

Если вы выбираете мокрое сцепление для своего мотоцикла, вы должны быть внимательны при замене масляного фильтра. Это связано с тем, что мокрые сцепления создают больше пыли для масляного фильтра. Загляните в руководство по эксплуатации, чтобы узнать, как часто производитель рекомендует менять масляный фильтр вашего велосипеда! Это не только удовлетворит потребности ваших мокрых сцеплений, но и станет одним из элементов технического обслуживания, обеспечивающим бесперебойную работу вашего мотоцикла!

Какое масло лучше всего подходит для мокрого сцепления?

Использование масла, не предназначенного для мотоциклов, может привести к непредсказуемой работе сцепления или очень быстрому износу из-за проскальзывания. Точно так же использование слишком легкого масла может вызвать износ трансмиссии, а использование слишком густого масла может вызвать износ кулачка или задиры поршня. Итак, важно найти лучшее мотоциклетное масло для мокрого сцепления!

PJ1 Silverfire 4T Motorcycle Oil рекомендуется для мотоциклов, требующих 10W-30, 10W-40, 20W-40 или 20W50, и обеспечит превосходную смазку как для вашего двигателя, так и для трансмиссии. PJ1 Silverfire 4T Motorcycle Oil также содержит специальные диспергаторы, которые помогают контролировать продукты износа из мокрого сцепления, чтобы поддерживать чистоту масла, смазочных и вращающихся компонентов между заменами масла.

Наше масло для мотоциклов с мокрым сцеплением также содержит идеальную смесь детергентов, которые могут очищать шлам и отложения, оставленные второсортными маслами. Когда ваш двигатель и трансмиссия очищены, ингибиторы коррозии и противоизносные присадки обеспечат бесперебойную работу вашего двигателя на многие километры вперед!

Сухое сцепление

Назначение сухого сцепления такое же, как у мокрого сцепления. Единственная разница между двумя типами сцеплений заключается в том, что сухие не покрыты маслом. Без масла сцепление не может оставаться таким холодным, из-за чего сухие сцепления становятся более шумными и быстрее изнашиваются. Обычно вы не видите сухих сцеплений на повседневных уличных велосипедах; однако они могут быть полезны для гонок, поскольку у двигателя меньше сопротивление.

Покупайте PJ1 Powersports для всего, что вам нужно для мотоцикла

Теперь, когда вы знаете разницу между мокрым и сухим сцеплением, пришло время принять решение. Если вы выбираете мокрое сцепление, обязательно купите в интернет-магазине PJ1 мотоциклетное масло PJ1 Silverfire 4T.

Пока вы делаете покупки, не забудьте просмотреть другие наши товары. Мы предлагаем широкий выбор продуктов во всех категориях Powersports, включая очистители и обезжириватели, смазочные материалы, средства для повышения производительности и обслуживания, фильтрацию воздуха и покрытия!

В интернет-магазине PJ1 вы найдете подходящий товар для своего мотоцикла!

Магазин продуктов PJ1

Все, что вам нужно знать о мокром сцеплении MILTA Technology

18 октября 2021 г.

Все, что вам нужно знать о мокром сцеплении

Если вы когда-либо читали об автомобильных сцеплениях и других компонентах, вы, вероятно, встречали термины «мокрое сцепление» и «сухое сцепление» — что означают эти термины? Что делает сцепление мокрым? Он погружен в воду? Постоянно опрыскивается спринклерной системой? В сегодняшнем блоге мы стремимся как можно больше рассказать вам о том, что такое мокрое сцепление, как оно работает и чем оно может быть полезно для автомобиля.

/

Что такое «мокрое сцепление»?

Прежде всего, следует отметить, что мокрое сцепление выполняет ту же функцию, что и сухое сцепление, а именно передает крутящий момент от приводного двигателя к трансмиссии и способствует плавному переключению между различными передаточными числами. Другими словами, «мокрое» сцепление — это такое же механическое звено между двигателем и трансмиссией, как и обычное «сухое» сцепление.

Так какая разница? По сути, основное различие заключается в том, как они работают. Вместо передачи мощности через сухое трение, как это делает сухое сцепление, мокрое сцепление передает мощность через механические гидромуфты, используя моторное масло в качестве смазки. Кроме того, конструкция несколько отличается, поскольку в мокром сцеплении для работы используется многодисковая конструкция.

Мокрые сцепления обычно используются в автоматических коробках передач, а также очень часто в мотоциклах. Покрытие из моторного масла, которое они имеют, позволяет им оставаться холодными, что, таким образом, делает их более долговечными по сравнению с сухими сцеплениями, которые легче изнашиваются постоянными силами трения, воздействующими на них.

Мокрые сцепления также предпочтительны в автомобилях с трансмиссией, развивающей крутящий момент более 250 фунт-фут. Причина этого в том, что обычное сухое сцепление слишком легко перегревается в такой ситуации, тогда как мокрое сцепление может оставаться холодным и не подвергаться чрезмерному износу.

Далее ниже мы обсудим более широкие преимущества мокрого сцепления, но также интересно отметить, что для некоторых автомобилей мокрое сцепление не подходит, потому что может возникнуть потеря мощности, поскольку часть передаваемой энергии исчезает. паразитируют в окружающем моторном масле. Однако эта проблема в основном решается за счет использования нескольких пластин.

В мотоциклах мокрое сцепление также является популярным выбором, поскольку оно работает тише, когда мотоцикл работает на холостом ходу. Это важно, если велосипеды останавливаются на знаках «Стоп» и на красных светофорах в более тихих жилых районах.

/

Каковы преимущества мокрого сцепления?

Более прочный

Первое существенное преимущество мокрого сцепления заключается в том, что смазанная структура позволяет сцеплению как системе дольше сопротивляться износу, даже когда оно подвергается большим нагрузкам и нагрузкам. Жидкостная ванна с моторным маслом помогает действовать как своего рода щит, защищающий движущиеся металлические части. Сухие сцепления, основанные на чистом трении, хороши в сценариях с низким крутящим моментом, но как только вы увеличиваете давление, они начинают чувствовать нагрузку и изнашиваются намного быстрее.

Повышенная износостойкость означает, что сцепление прослужит дольше, но при этом с меньшей вероятностью потребуется преждевременный ремонт. Поэтому повседневное обслуживание таких систем довольно низкое. Нельзя сказать, что сам блок будет дешев в ремонте или замене. Ремонт трансмиссии стоит дорого независимо от того, мокрая или сухая конструкция. Разница заключается в том, как часто требуется техническое обслуживание, и, следовательно, долгосрочные затраты на мокрые сцепления лучше.

Позволяет увеличить крутящий момент

Это приводит нас к следующему преимуществу. Система мокрого сцепления позволяет автопроизводителям создавать больший крутящий момент в своих автомобилях. Если бы у каждого автомобиля было сухое сцепление, то в отсутствие каких-либо других инноваций ни один автомобиль, вероятно, не смог бы реально превысить крутящий момент в 250 фунт-футов. С мокрым сцеплением мы можем наслаждаться автомобилями с гораздо более высоким крутящим моментом, что делает вождение более увлекательным.

Механическая причина того, что мокрые сцепления обеспечивают большую мощность для создания крутящего момента, заключается в их многодисковой конструкции. Поскольку несколько пластин работают вместе, площадь поверхности увеличивается и, следовательно, увеличивается поверхностное трение. Большее поверхностное трение означает большую способность генерировать крутящий момент.

Масло для удаления частиц пыли

Помимо физического износа, которому подвергается сухое сцепление, при его работе образуется большое количество металлической пыли. Пыль и другие загрязнения, которые могут появиться в системе мокрого сцепления, уносятся моторным маслом и улавливаются масляным фильтром, что помогает поддерживать более эффективную и действенную работу системы.

Более тихая работа

Мокрые сцепления, как правило, намного тише, чем сухие, при обычной работе. Когда вы вложили много денег в автомобиль, предназначенный для снижения уровня шума, будет большим бонусом знать, что сцепление способствует этому.

/

Есть ли недостатки у мокрого сцепления?

Хотя очевидно, что использование мокрого сцепления в автомобилях и мотоциклах имеет много преимуществ, они не лишены недостатков, и мы не должны думать, что они являются идеальным выбором для любого типа транспортного средства.

Потеря мощности в жидкости

Далее выше мы все-таки коснулись проблемы потери мощности, которая существует из-за наличия в двигателе масляной «ванны». Проблема потери мощности может быть несколько смягчена использованием нескольких пластин, но не полностью. Сухие сцепления не испытывают такой же потери мощности, потому что крутящему моменту некуда деваться, кроме как туда, где он нужен. Моторное масло обеспечивает альтернативный путь выхода, по крайней мере, для части крутящего момента.

/

Заключение: важная инновация

Мокрые сцепления не являются новой или недавней технологией. Они были с нами в течение долгого времени, но по мере того, как наши требования к большему крутящему моменту и производительности возрастали, их использование стало более распространенным, чем раньше.
