Лампа — стоп-сигнал — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Лампа стоп-сигнала установлена в заднем фонаре или задних габаритных фонарях. Она имеет большую силу света и загорается при каждом нажатии на педаль тормоза. Лампу стоп-сигнала включают специальным включателем, связанным с тормозной системой. Применяют включатели ВК-9 и ВК-Ю с механическим приводом ( фиг.  [1]

Включатели стоп-сигнала.  [2]

Включение ламп стоп-сигнала происходит при нажатии на педаль тормоза посредством диафрагменного включателя, соединенного с системой пневматического или гидравлического привода тормозов.  [3]

После нажатия на педаль тормоза включатся лампы стоп-сигнала.  [4]

Схема спидометра.  [5]

Для включения стоп-сигнала в гидравлическую тормозную систему установлен включатель, электрически связанный с

лампами стоп-сигнала.  [6]

Поступающий в кран воздух прогибает диафрагму 8 включателя стоп-сигнала, при этом подвижный контакт 9 замыкает цепь, и лампа стоп-сигнала загорается.  [7]

Ножной переключатель света ( а и выключатель света стоп-сигнала ( б.  [8]

При торможении жидкость прогибает диафрагму 5 и, преодолевая усилие пружины 3, диском 4 замыкает контакты выводов цепи ламп стоп-сигналов.  [9]

Включатели стоп-сигнала.  [10]

Для контроля за исправной работой стоп-сигнала на щитке приборов автобуса устанавливают контрольную лампу, которая начинает гореть только в том случае, если включились обе лампы стоп-сигнала. Когда при нажатии на педаль тормоза загораются обе сигнальные лампы, через обмотку реле проходит гок, достаточный для того, чтобы притянуть якорек, замкнуть контакты реле и включить контрольную лампу.

При перегорании нити хотя бы одной сигнальной лампы сила тюка, проходящего через обмотку, уменьшается, контакты реле не замыкаются и не включают контрольную лампу.  [11]

Для контроля за исправной работой стоп-сигнала на щитке приборов автобуса устанавливают контрольную лампу, которая начинает гореть только в том случае, если включились обе лампы стоп-сигнала. Когда при нажатии на педаль тормоза загораются обе сигнальные лампы, через обмотку реле проходит ток, достаточный для того, чтобы притянуть якорек, замкнуть контакты реле и включить контрольную лампу. При перегорании нити хотя бы одной сигнальной лампы сила тока, проходящего через обмотку, уменьшается, контакты реле не замыкаются и не включают контрольную лампу.  [12]

Схема центрального переключателя света.  [13]

При торможении автомобиля воздух прогибает диафрагму 2, которая, преодолевая упругость пружины 4, перемещает подвижной серебряный контакт 5 и замыкает между собой зажимы 6, находящиеся в крышке 3, что обеспечит включение лампы стоп-сигнала.  [14]

Во включателе стоп-сигнала с пневматическим приводом ( рис. 74, б) при торможении автомобиля воздух из тормозного крана входит в корпус 1 включателя и прогибает стальную диафрагму 2; при этом серебряные контакты 5 замыкают между собой зажимы 6, включая лампу стоп-сигнала.  [15]

Страницы:      1    2    3

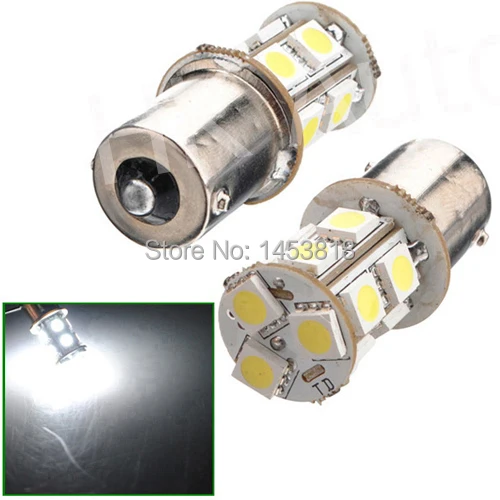

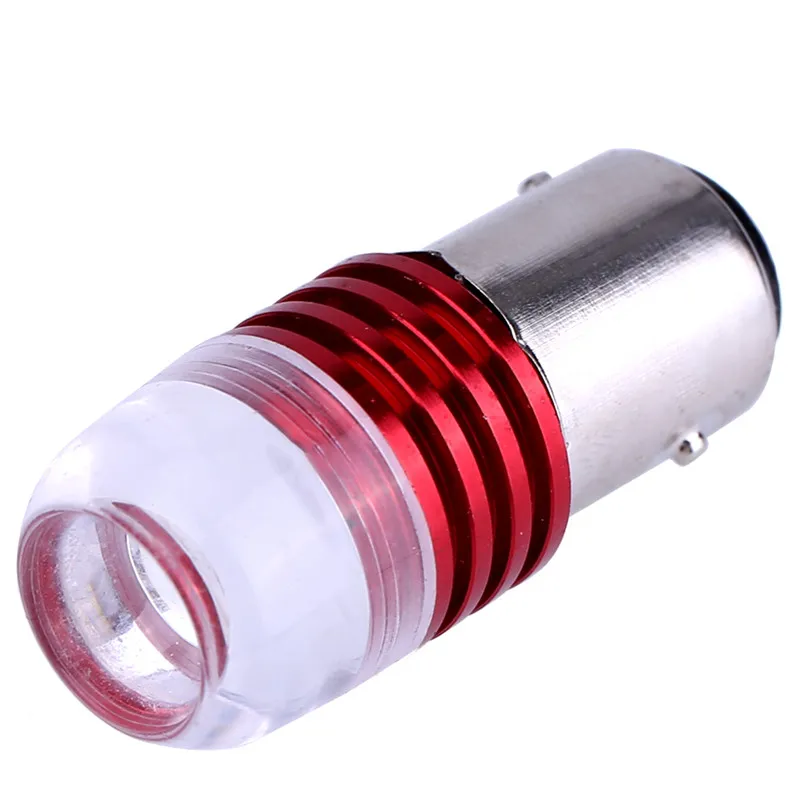

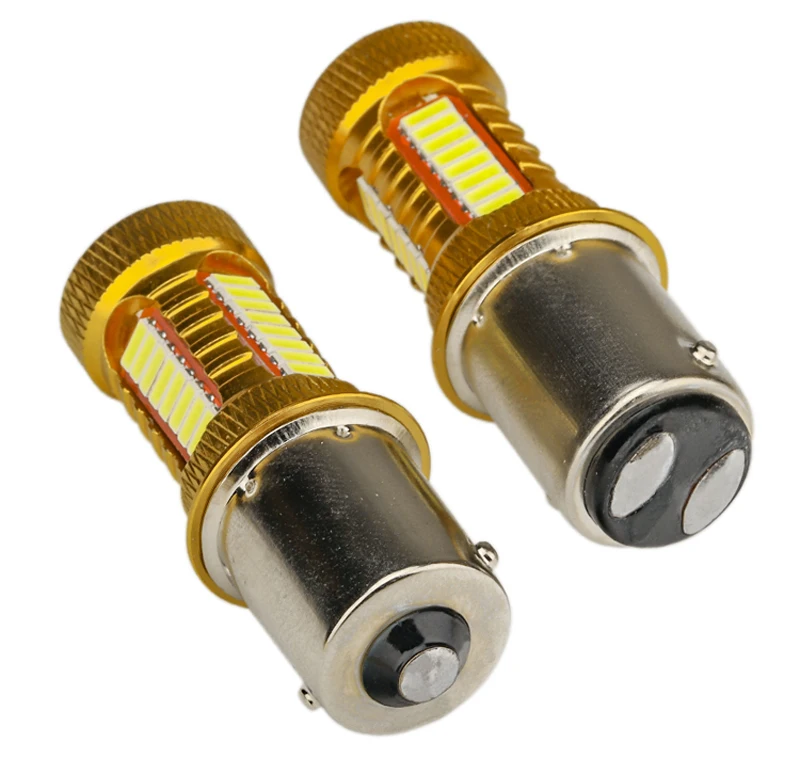

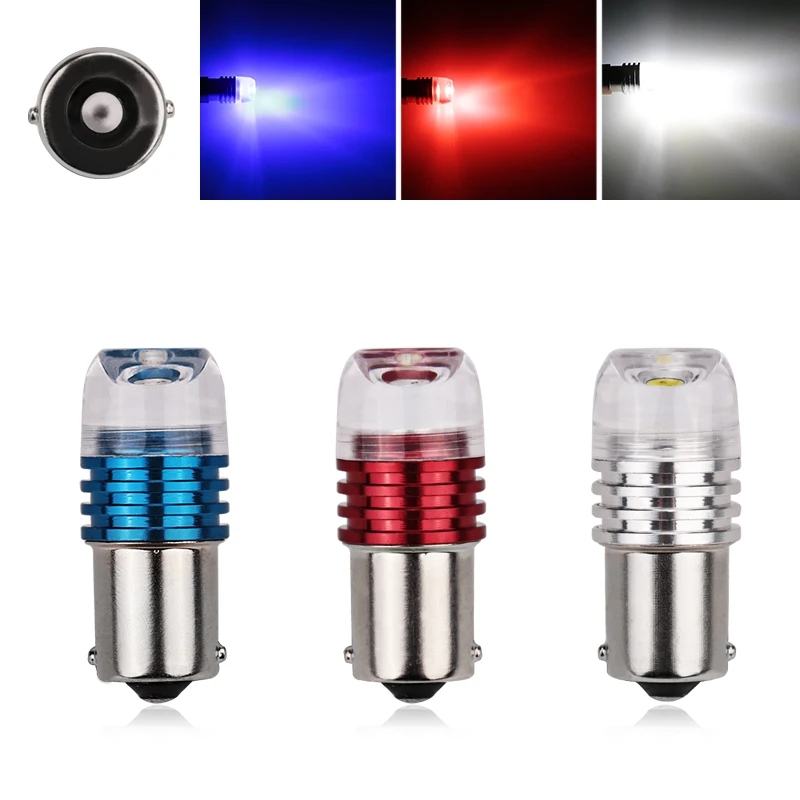

Светодиодные лампы для стоп-сигнала

В этом обзоре я протестирую три вида светодиодных ламп для стоп сигнала в цоколе 1157.

Для начала я как обычно расскажу про электрические и тепловые характеристики каждой из ламп.

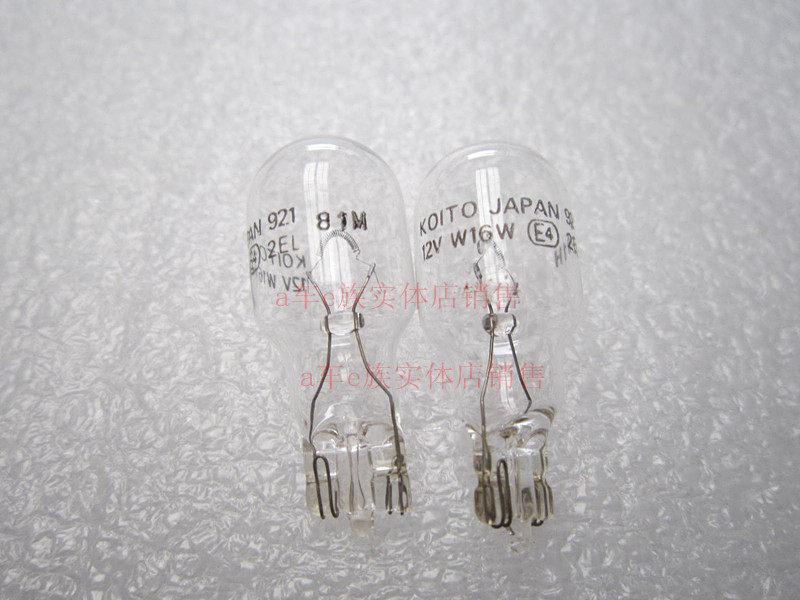

20 Ваттную лампу накаливания все знают, говорить про неё много не буду, просто покажу таблицу её потребляемой мощности.

Мой генератор в нормальном режиме работы выдаёт 14,3 Вольта, поэтому я все характеристики ламп снимал при таком напряжении.

Лампа №2

Для светодиодных ламп включая эту я снял электрические характеристики и построил по ним графики для работы в режиме габарита и стоп-сигнала.

Из графиков видим что данная лампа имеет в себе драйвер, который активен в режиме стоп сигнала, а в режиме габаритного огня питание лампы осуществляется через токоограничительный резистор, который стоит заменить, на резистор с более высоким сопротивлением.

Как можно заметить из теплограмм, лампа уж очень сильно нагревается в режиме габарита. Режим стоп сигнала не продолжителен и скорее всего лампа не успеет разогреться до таких высоких температур как в моём экспетименте. Для достижения максимальной рабочей температуры лампе понадобится около 10 минут. Подходит вам эта лампа или нет зависит от вашего стиля вождения.

Лампа №3

Видим что в отличии от предыдущей лампы здесь нет драйвера, питание осуществляется через токоограничительный резистор для обоих режимов работы.

Резистор для режима габаритного огня подобран очень хорошо, лампа не перегревается. Данная лампа больше остальных, и светодиоды распределены по всей её поверхности, что даёт более равномерный прогрев, но длительная работа в режиме стоп сигнала для этой лампы черевата перегревом. Будет лучше, если резистор для этого режима работы будет заменён. Однако именно на этой лампе я проездил около 7000км, лампа всё ещё прекрасно работает, не смотря на то, что резистор я не перепаивал.

Лампа №4

Эта лампа отличилась тем, что не дожила до основных испытаний. Конструкция сделана таким образом, что лампа может развалиться при извлечении из цоколя. В моём случае отошли дорожки от платы драйвера, починить не получилось.
Однако прогреть её и измерить яркость я всё же успел.

87 градусов в режиме габарита всё же многовато, если заменить резистор на габаритном режиме работы, то возможно получится вполне себе хорошая лампа, если её часто не вынимать из цоколя.

Более подробно о том, как я измеряю яркость можно посмотреть в моем предыдущем обзоре. Для экономии времени я приведу таблицу, в которой указана яркость для каждой лампы в режиме габаритного огня и стоп-сигнала.

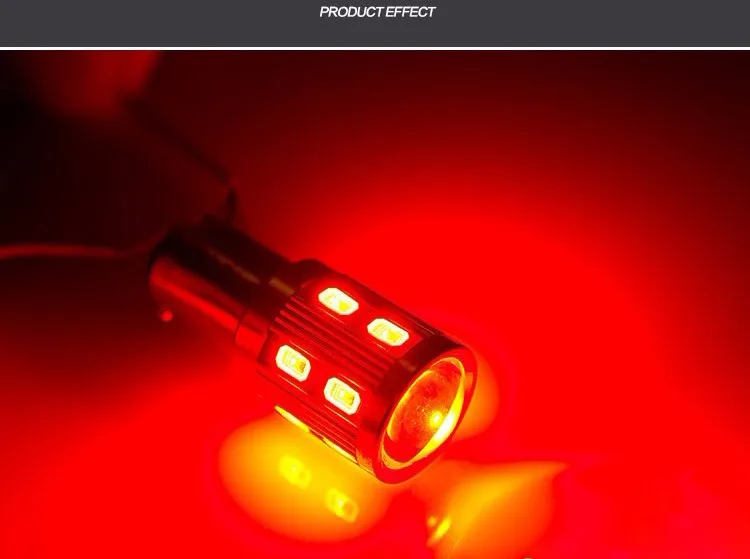

А теперь посмотрим на работу ламп в их естественной среде обитания.
Кстати можно заметить у меня конструкция задней фары предполагает пользование двух ламп каждого типа.

Ну и как обычно, кому лень читать есть видео версия:

На этом у меня всё. Каждый выбирает то, что ему понравилось больше. Если не хочется самому что-то дорабатывать, третья лампа будет оптимальным вариантом. Сначала лампа номер 2 мне не понравилась из-за высокой температуры работы но если её доработать, то получится очень яркая лампа, то же самое касается лампы номер 4, однако её конструкция оставляет желать лучшего.

Всем спасибо)

Что такое сигнальная лампа тормозной системы и как ее исправить

В этой статье мы рассмотрим, как выглядит сигнальная лампа тормозной системы, как проверить возможные проблемы, связанные с ней, и различные варианты ее устранения.

Когда загорается индикатор проверки двигателя, это страшное зрелище. Он может мгновенно превратить отличный день в напряженный. К сожалению, на приборной панели могут загораться и другие не менее пугающие индикаторы. Одним из таких примеров является сигнальная лампа тормоза. Так же, как индикатор проверки двигателя, он будет только ухудшаться, если вы его проигнорируете.

Хотя время зависит от того, как скоро могут возникнуть серьезные проблемы, суть в том, что вождение с возможно неисправной тормозной системой может поставить под угрозу ваш кошелек и ваш самый ценный груз. Вот краткое руководство, которое поможет вам диагностировать проблему и быстро решить ее.

Как выглядит сигнальная лампа тормозной системы и что она означает?

Некоторые распространенные стоп-сигналы, которые могут отображаться на приборной панели, включают:

Этот индикатор предупреждает о том, что тормозные колодки слишком изношены и должны быть заменены в ближайшее время:

Если эти индикаторы гаснут и загораются повторно или при повороте, это может означать, что необходимо проверить уровень тормозной жидкости в главном цилиндре: , или он все еще включен:

Эти индикаторы указывают на различные возможные проблемы в вашей тормозной системе. Все автомобили разные, а это означает, что индикатор предупреждения о торможении может отличаться на вашем автомобиле. Обратитесь к руководству по эксплуатации вашего автомобиля, чтобы убедиться, какой свет относится к вашему конкретному автомобилю.

*Примечание. Сигнальные лампы АБС иногда могут быть связаны с гидравлической тормозной системой, но конкретно с антиблокировочной тормозной системой вашего автомобиля.

Когда загорается сигнальная лампа тормозной системы?

Если сигнальная лампа тормозной системы загорается и продолжает гореть, когда вы запускаете автомобиль, не начинайте движение. Выключите автомобиль и проверьте возможные причины проблемы (мы скоро до них доберемся).

Если во время движения или движения загорается сигнальная лампа тормозной системы, не паникуйте. Ваш автомобиль имеет более одной гидравлической тормозной системы. Таким образом, хотя полная остановка может занять немного больше времени, чем обычно, безопасно остановитесь и отбуксируйте свой автомобиль к себе домой или к доверенному механику для осмотра.

Опять же, важно не продолжать движение и игнорировать стоп-сигнал, это может привести к еще большему повреждению тормозной системы и быть очень опасным.

*Совет: при первом включении автомобиля должны загореться все индикаторы на приборной панели. Если вы видите, что один или несколько индикаторов не загораются, возможно, проблема связана с конкретным индикатором.

Проверка и устранение проблемы:

Теперь, когда мы знаем, что означает индикатор на приборной панели, мы можем проверить определенные части тормозной системы и, если обнаружим проблему, устранить ее!

1) Тормозная жидкость

Тормозная жидкость необходима для работы тормозов. Когда вы нажимаете на педаль тормоза, жидкость под давлением в тормозных шлангах/тормозных магистралях заставляет поршень в суппортах оказывать давление на внутренние тормозные колодки, сжимая колодки и тормозной диск, чтобы вы замедлились.

Для проверки сначала найдите главный цилиндр (он же бачок тормозной жидкости) (на фото ниже). Обычно это белый или желтый пластик, расположенный со стороны водителя. Затем проверьте уровень жидкости. На стороне резервуара должны быть отметки минимума и максимума, чтобы показать оптимальный диапазон жидкости. Если вы обнаружите, что жидкости слишком мало, добавьте новую тормозную жидкость в бачок. Однако перед добавлением новой жидкости вам необходимо промыть тормозную жидкость.

Еще нужно проверить педаль тормоза. Нажмите на педаль с усилием. Если он уходит в пол, возможно, в тормозной системе есть утечка или воздух. Если педаль твердая, это хорошо.

2) Стояночный тормоз

В зависимости от типа стояночного тормоза, которым оснащен ваш автомобиль, вы можете обнаружить, что он все еще может быть немного затянут. В этом случае загорится специальный сигнализатор стояночного тормоза. Чтобы решить эту проблему, просто полностью отпустите стояночный тормоз.

3) Тормозные колодки и датчики

Тормозные колодки изнашиваются с течением времени и эксплуатации. Когда они изнашиваются слишком сильно, их следует заменить. Вот простой инструмент для демонстрации различных интервалов толщины тормозных колодок:

«Хороший» диапазон соответствует новой или неиспользованной тормозной колодке. Рекомендуется заменять колодки по мере износа колодок до ~4,5 мм и менее. Колодка в диапазоне «заменить сейчас» может иметь плохую тормозную способность и начать повреждать ротор.

В тормозных колодках некоторых автомобилей используются провода электронных датчиков. Они являются компонентом безопасности, который предупреждает вас (с помощью сигнальной лампы тормозных колодок), когда ваши колодки слишком изношены. По сути, датчик подключается к тормозной колодке и вступает в контакт с ротором, когда достигается минимальная толщина колодки. Чтобы узнать больше о проводах датчиков и о том, как они работают с вашей тормозной системой, посмотрите это видео:

Тормозные колодки слишком изношены? Пришло время заменить их.

Позволить механику установить на вашу машину любые старые готовые детали — не лучший вариант. Вам нужна длительная уверенность в своей тормозной системе, а не все тормоза одинаковы. Из-за этого все больше и больше людей исследуют, читают обзоры и смотрят видео, чтобы найти лучшее обновление для замены. К счастью, сейчас легче, чем когда-либо, контролировать ситуацию.

Использование Поиск тормозов PowerStop , все, что вам нужно сделать, это ввести свой автомобиль, и появится список тормозных комплектов, которые идеально подходят для вашего автомобиля. Выберите комплект, который соответствует вашему стилю вождения, и бац, вы получили обновленные тормоза по доступной цене. Все наши тормозные комплекты поставляются со всем, что вам нужно — никаких дополнительных поездок в магазин запчастей не требуется.

Не хотите устанавливать их самостоятельно? Без проблем. Некоторые клиенты могут предпочесть самостоятельно установить новый тормоз, но есть более простой способ. Просто отнесите комплект своему доверенному механику, и он установит его для вас. Вы получаете уверенность в том, что на вашем автомобиле установлены качественные детали, и вам не нужно выполнять грязную работу. Теперь это умно.

Помните, не останавливайтесь просто так… PowerStop !

Что делать, если стоп-сигнал продолжает гореть

почему у меня горит стоп-сигнал?

Мало что так остановит вас, как горящая сигнальная лампа тормозной системы. Когда загорается сигнальная лампа тормозной системы вашего автомобиля, это говорит о том, что с тормозной системой что-то не так; это нельзя откладывать или игнорировать на потом — цена за это может быть очень высокой и очень опасной.

ТОРМОЗНАЯ СИГНАЛИЗАЦИЯ = ПРОБЛЕМА ТОРМОЗНОЙ СИСТЕМЫ

Почти у каждого автомобиля, грузовика или внедорожника есть ряд сигнальных ламп, расположенных на комбинации приборов на приборной панели. Среди них сигнальная лампа тормозной системы, которая загорается и сообщает вам, когда что-то не так с вашей тормозной системой.

Вы бы не стали сознательно управлять автомобилем без тормозов, но некоторые водители делают почти то же самое, игнорируя то, что пытается сказать им сигнальная лампа тормозной системы на приборной панели. Любая проблема с тормозной системой должна рассматриваться как серьезная проблема безопасности, и ваш автомобиль не должен управляться до тех пор, пока проблема не будет устранена механиком.

Я ЗАВОДЮ МАШИНУ, И СТОП-СИГНАЛ ГОРИТ — ЧТО ТЕПЕРЬ?

Если вы только что завели машину и заметили, что горит контрольная лампа тормозной системы, не рискуйте садиться за руль.

Сначала убедитесь, что стояночный тормоз полностью отключен. Некоторые автомобили имеют общую сигнальную лампу для тормозной системы и стояночного тормоза. Осмотрите стояночный тормоз и потяните за механизм разблокировки, чтобы убедиться, что он полностью отключен. Если индикатор на приборной панели продолжает гореть, это говорит о наличии проблемы с тормозной системой, которая может помешать вам остановить автомобиль. Выключите двигатель и договоритесь, чтобы транспортное средство было доставлено вашему доверенному механику.

Я ехал, и у меня загорелся стоп-сигнал. ЧТО МНЕ ДЕЛАТЬ?

Если во время движения загорается контрольная лампа тормозной системы или она загорается и не гаснет после нажатия на педаль тормоза, не нужно паниковать — в вашем автомобиле есть две отдельные тормозные гидравлические системы, соединяющие педаль тормоза с колесами. , так что даже если у вас возникнут проблемы с одной системой, вы сможете безопасно остановить свой автомобиль. Имейте в виду, что он может не остановиться так быстро, используя только одну гидравлическую систему.

Как можно безопаснее подведите автомобиль к стоянке или обочине дороги и постепенно нажимайте на педаль тормоза, чтобы остановить автомобиль. После того, как вы благополучно остановитесь и выедете из транспортного потока, примите меры для транспортировки автомобиля в вашу любимую ремонтную мастерскую.

БУДЬТЕ ПРЕДПРИНИМАТЕЛЬНЫМИ — ПРОВЕРЬТЕ, ЧТО ВАШ СТОП-СИГНАЛ РАБОТАЕТ

Думайте о стоп-сигнале на приборной панели как о своем лучшем друге, который пытается сказать вам, что вы, возможно, ведете машину без тормозов. Но сигнальная лампа не может передать свое сообщение, если она не работает, поэтому будьте немного активны и убедитесь, что она работает правильно. Это легко сделать, и вы можете привыкнуть делать это каждый раз, когда заводите машину.

Во время запуска автомобиля, после включения зажигания и перед запуском двигателя, все контрольные лампы на приборной панели, включая контрольную лампу тормозной системы, горят и через несколько секунд должны погаснуть. Это предназначено для проверки того, что все сигнальные лампы работают правильно — если какие-либо из них не загораются в этот момент, это означает, что лампа или другой источник света не работает, а сигнальная лампа не работает должным образом.

Стандартных мест для сигнальных ламп нет, но вы можете ознакомиться с ними в своем автомобиле, ознакомившись с руководством по эксплуатации. Помните, что сигнализатор тормозной системы не может предупредить вас об опасности, если он не работает. Если вы обнаружите, что он не работает, обратитесь к руководству, чтобы определить, какая лампочка нуждается в замене.
