Для изменения угла наклона пучка света фар в зависимости от загрузки на автомобиле применяется гидрокорректор фар, состоящий из главного цилиндра, закрепленного на панели приборов, и рабочих цилиндров, установленных на корпусах фар и связанных с главным соединительными трубками.

Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой. Гидрокорректор выполнен неразборным и ремонту не подлежит. При эксплуатации автомобиля могут произойти заклинивание поршней в цилиндрах или утечка жидкости из цилиндров или трубок.

Гидрокорректор, вышедший из строя, целесообразно заменить на более высокотехнологичный электромеханический корректор фар (электрокорректор фар).

Установочный комплект электрокорректора состоит из регулятора положения фар, двух исполнительных механизмов с уплотнительными кольцами и жгута соединительных проводов.

Работу выполняем на автомобиле с панелью приборов ВАЗ-2114.

В салоне автомобиля…

…снимаем рукоятку выключателя освещения панели приборов…

…и рукоятку гидрокорректора.

Поддев отверткой,…

…снимаем облицовку со шкалой корректора.

Крестообразной отверткой отворачиваем саморез крепления световода подсветки шкалы корректора ваз 2113…

…и снимаем световод.

Головкой «на 21» отворачиваем гайку крепления главного цилиндра гидрокорректора.

Надавив на стержень цилиндра, утапливаем его в отверстие панели приборов…

и выводим главный цилиндр из-под панели.

В моторном отсеке отсоединяем от корпусов фар рабочие цилиндры гидрокорректора ваз 2114 (показано на правой фаре).

Нажимая на фиксатор, поворачиваем рабочий цилиндр гидрокорректора против часовой стрелки…

…и вынимаем его из корпуса фары.

Бокорезами перекусываем трубки…

…и снимаем правый цилиндр.

Аналогично отсоединяем рабочий цилиндр гидрокорректора от левой фары (для удобства можно снять аккумуляторную батарею).

Поддев отверткой,…

…вынимаем резиновый уплотнитель трубок гидрокорректора из отверстия в щитке передка.

Продеваем в уплотнитель колодки жгута проводов электрокорректора фар ваз 2115. Прокладываем жгуты проводов электрокорректора фар вдоль заводских жгутов проводов.

Вставляем электрокорректор в отверстие корпуса фары.

Подсоединяем к правому электрокорректору колодку жгута проводов.

Аналогично подключаем электрокорректор к левой фаре.

В салоне подсоединяем «минусовый» провод электрокорректора к «массе», а провод питания к проводу, подающему напряжение на нить ближнего света лампы фары (после предохранителя).

Подсоединяем колодку жгута проводов электрокорректора к регулятору. Устанавливаем регулятор в последовательности, обратной снятию главного цилиндра гидрокорректора.

Не работает регулировка фар ВАЗ-2114: не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

• Поломка гидрокорректора.
• Выпала линза с фары.
• Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

1. Проводим демонтаж решетки радиатора.

   Схема расположения болтов решётки радиатора

   Долой решётку

2. Демонтируем аккумуляторную батарею.
3. Отсоединяем разъемы проводов питания фары.
4. Демонтируем противотуманные фары.
5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
6. Откручиваем крепления фары и проводим ее демонтаж.
   В кружке болт крепления фары

7. Готово — мы без фары!

   Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

   Демонтаж гидрокорректора

   Смотрим на стрелки направления

2. Снимаем рукоятку управления корректором.

   Демонтируем регулятор гидрокорректора салона

3. Демонтируем рукоятку управления регулятора освещения приборной панели.

   Снимаем рукоятку управления светом

4. Демонтируем пластиковую накладку.

   Снимаем пластиковую накладку с ручки управления гидрокорректора фар
5. Демонтируем световод с панели приборов.

   Снимаем световод

6. Откручиваем гайку крепления.

   Демонтируем крепежную гайку управления гидрокорректором

7. Демонтируем гидрокорректор.

   Регулятор гидрокорректора фары

   Снимаем гидрокорректор

8. С переднего щита выводим резиновый уплотнитель.

   Демонтируем уплотнитель на щите

9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

   Вынимаем гидрокорректор в сборе

10. Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

1. Устанавливаем автомобиль в 5м от гладкой стены.
2. Размечаем стену, согласно технической схемы указанной ниже.

   Схема для регулировки фар

3. При помощи ручки гидрокорректора выставляем свет.
4. Регулируются световые пучки на каждую фару отдельно.

   Для точной регулировки проводить ее необходимо на каждую фару отдельно

5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

   Механические рычаги регулировки фары

Выводы

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

Как работает корректор фар на ваз 2114

Гидрокорректор фар применяется для того, чтобы поменять угол наклона пучка света фар. Дело в том, что в зависимости от загрузки автомобиля, направление света фар меняется и может случиться так, что он будет направлен не на дорожное полотно, а прямо в глаза водителю встречного транспорта, что создает опасную ситуацию при движении.

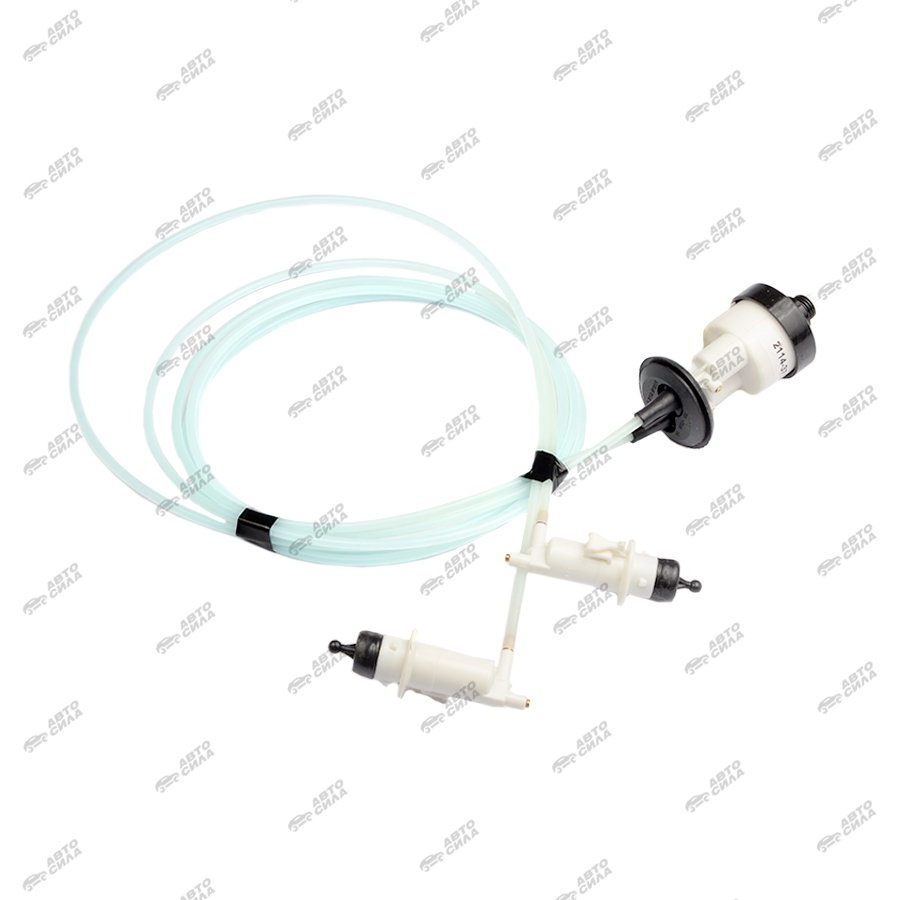

Гидрокорретор фар для Ваз 2114 состоит из главного цилиндра, который находится на панельно доске, и рабочих цилиндров, они расположены прямо на корпусе фар и связаны с главным цилиндром соединительными трубками. Внутри цилиндров и трубок имеется специальный состав, устойчивый к низкой температуре. Данная жидкость абсолютно не контактирует с воздухом.
Стоит заметить, что гидрокорректор представляет собой целостный механизм, его нельзя разобрать и в случае поломки ремонту он не подлежит. Во время эксплуатации Ваз 2114 может случиться заклинивание поршней в цилиндрах либо утечка жидкости из трубок или цилиндров. Так что когда гидрокорректор автомобиля выходит из строя, имеет смысл поменять его на более современный электромеханический корректор фар.

Комплект электрического коллектора включает в себя регулятор положения фар, несколько исполнительных механизмов с уплотнительными кольцами и жгут соединительных проводов. Приступим к установке оборудования в салоне Ваз 2114. Для начала нужно демонтировать рукоятку выключателя освещения приборной доски и рукоятку гидрокорректора, если таковая имеется в наличии.
Берем тонкую плоскую отвертку и поддеваем облицовку со шкалой корректора, тем самым снимаем ее. Затем, используя крестообразную отвертку выворачиваем саморез крепления световода подсветки шкалы корректора и вынимаем этот световод. Берем головку на 21 и выворачиваем гайку крепления главного цилиндра корректора, для этого надавливаем на его стержень и вдавливаем его в дырку, которая имеется на панели приборов Ваз 2114.

Открываем капот автомобиля и разъединяем от корпуса фары рабочие цилиндры корректора, надавливаем на фиксатор и проворачиваем рабочий цилиндр против часовой стрелки, тем самым мы освобождаем его от крепления, теперь его можно вытащить с корпуса. С помощью бокорезов перекусываем трубки и удаляем правый цилиндр. Такими же действиями освобождаем от крепления левый цилиндр.

Чтобы было удобнее работать, рекомендуется отсоединить клеммы аккумуляторной батареи. Прокладываем сквозь уплотнитель колодки жгута проводов электрического корректора фар Ваз 2114. Проводку корректора прокладываем вдоль штатных проводов машины. Устанавливаем электрический корректор в отверстие корпуса фары и подсоединяем его к правой и левой фаре.
Теперь проходим в салон машины и присоединяем минусовой провод электрического корректора к массе, а питающий провод соединяем с проводом, который подает напряжение на нить ближнего света. Присоединяем колодку жгута проводов электрического корректора к регулятору, сам регулятор собираем в обратной снятию последовательности. Итак, мы своими руками установили на автомобиль Ваз 2114 электрический корректор фар.

• Причины и устранение неисправностей гидрокорректора фар на Lada Samara
• Как устроен корректор фар ВАЗ 2114
• Когда требуется замена или ремонт детали
• Причины поломок корректора и способы их устранения на ВАЗ 2114
• Замена гидрокорректора фар на ВАЗ 2114
• Как выбрать гидрокорректор
• Снятие гидрокорректора
• Установка новой детали

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом. Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами. Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

• гидравлические, которые функционируют за счет давления в них жидкостей и поршней;
• электрические;
• автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.

Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке. На рынке представлены такие гидрокорректоры:

• 21213-3718010 для 21213 «Нива»;
• 2114-3718010 для ВАЗ 2113-2115;
• 2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112
• 2108-3718010 для ВАЗ 2108-21099;
• 2105-3718010 для ВАЗ 2105-2107.

Также сегодня рынок предлагает деталь электрического типа. Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь. Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

1. отвернуть винты крепления хомутов трубопроводов к скобам крепления;
2. снять ручку с основного цилиндра;
3. открутить гайку, которой рабочий цилиндр крепится к панели приборов;
4. отсоединить рабочий цилиндр от блок-фары;
5. протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.

Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Гидрокорректоры фар на ВАЗ 2114: особенности, подмена и самообслуживание

Зачем служит это устройство? Гидрокорректор фар ВАЗ 2114 употребляется для фиксации конфигурации уровня наклона светового пучка фар. Этот устройство помогает избежать негативных последствий при движении авто, которое может быть нарушено вследствие неверного свечения фар, к примеру, не на дорогу, а в глаза водителю встречной машины. Чтоб этого не допустить, необходимо впору смотреть за техническим состоянием агрегата и проводить профилактические процедуры.

Гидрокорректор фар ВАЗ 2114

Корректор фар на ВАЗ 2114 содержит:

• основной цилиндр, датчик которого расположен на приборной панели;
• ведущие регуляторы, размещены на блоках-фар и соединительных трубках.

Снутри их заливается универсальная жидкость, которая не греется и не леденеет при перепадах температуры.

Существует три вида корректоров:

Читайте так же

1. Гидравлические, за счет давления жидкостей и поршней.
2. С электрическим приводом.
3. Автоматические, угол наклона света фар регулируется самостоятельно, вне загруженности автомобиля.

Последние – самые дорогие, но вот по качеству множество автовладельцев предпочитают ставить электрические корректоры, которые по функциональным возможностям более надежные, чем гидравлические. Эти корректоры боле дешевые, но и требуют более частой проверки и замены изделия.

Как работает корректор фар на ВАЗ 2114? При ручной регулировке положение фар устанавливается регулятором, который размещен в салоне на панели приборов. Водитель путем вращения ручки гидрокорректора изменяет степень наклона оптики.

Если установлен электрокорректор, то электроника сама определяет уровень регулировки в зависимости от нагрузки авто.

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

При увеличении угла наклона света фар можно попробовать отрегулировать механизм. Что нужно сделать?

• Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
• Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Если агрегат не возобновил правильную работу, то нужно проверить наличие жидкости в цилиндрах и трубках. Для этого снимаются изделия и замеряется рабочий ход штоков, он должен быть около 7 мм.

Так производителями задумано, что большую часть времени гидрокорректор находится под давлением, в результате которого шток рабочего цилиндра втягивается, а оптика вращается вниз.

Корректор фар НА ВАЗ 2115, 2114 , 2110 , 2112 , 2109, 2199

Показываю как я поменял гидрокорректор фар на ВАЗ 2115.

Как поменять гидрокорректор фар ВАЗ 2113-15

Фары стали светить очень низко и трястись на кочках, из салона фары гидрокорректором не поднимались, вытащи.

Причины неисправности механизма

Причиной поломки изделия может стать вытечка жидкости из цилиндра или трубок, что вызывает нарушения в структуре уплотнителей. Плохое качество резины вызывает потери рабочей жидкости, что приводи к заклиниванию поршней агрегата в одном положении. Соответственно меняется угол освещения фар, который устранить без замены всего механизма просто невозможно.

Если установлен на машине электронный корректор, то очень часто начинает барахлить датчик системы, по причине разрушения крепления кронштейна агрегата. Иногда может быть проблема в контактном соединении.

Правильная работа корректора фар напрямую зависит от безопасности автомобилистов и пешеходов. Вот для чего нужен гидрокорректор фар, исправный и полнофункциональный!

Устранение неисправности

Как поменять корректор фар на ВАЗ 2114? Чтобы его снять, нужно от фиксаторов крепления проводов отсоединить хомуты, перед эти рекомендуется убрать клеммы с аккумуляторной батареи. Дальше:

1. Снять ручку цилиндра (регулятора), потянув ее немного на себя.
2. Отвинтить гайку цилиндра на панели.
3. Снять облицовку рычага.
4. Вывести из-под панели механизм.
5. Вынуть цилиндры корректора из корпусов, нажимая на их фиксаторы.
6. Далее нужно вывести шланги крепления с хомутами на кузове авто.
7. Задвинуть резиновый уплотнитель в середину салона и туда же провести еще два цилиндра с трубками.

Читайте так же

Снятие гидрокорректора на ВАЗ 2114

Продолжая ремонт гидрокорректора фар внимательно помещаем новый проверенный агрегат на ВАЗ 2114 в гнездо механизма, только в обратной последовательности.

Какой гидрокорректор выбрать?

Часто автолюбители вместо штатного агрегата предпочитают более практичный и эффективный электрокорректор, который не предусмотренный производителем, но легко вмещается в гнездо старого механизма. Его отличие заключается в электромоторах, которые обеспечивают функционирование привода изделия. Такой корректор монтируется так же, как и обычный.

Электрическое устройство гидрокорректора фар ВАЗ 2114 устанавливается следующим образом:

• убирается минусовая клемма с батареи;
• главный цилиндр поворачивается против часовой стрелки и демонтируется;
• меняется уплотнительный фиксатор, кольцо;
• устанавливает корректор на место главного цилиндра;
• снимается рычаг устройства в салоне авто;
• плюсовая клемма электрокорректора соединяется с гнездом колодки №20 и фиксируется под панелью приборов на одной из шпилек кузова;
• вместо трубопроводов прокладывается проводка;
• прибор подключается к исполнительному механизму;
• подсоединяется клемма к батарее;
• проверяется функциональность агрегата.

Гидрокорректора фар на ВАЗ 2114 с электрическим приводом

Вот так выполняется замена гидрокорректора фар на ВАЗ 2114 с электрическим приводом!

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Другими словами, как улучшить свет фар на ВАЗ 2114? Что нужно сделать?

1. Заменить существующие лампы на улучшенные, которые имеют больше угол светоотдачи. Можно установить ксенон.
2. Если у машины происходит отслаивание отражающей поверхности от металлического корпуса, то будет правильным установить новую блок-фару, вместо старой, нефункциональной.
3. Регулярная очистка колпаков фар от загрязнения, в качестве профилактических средств можно использовать защитную пленку.
4. При возникновении черного налета на колбе фары качество освещения снижается. Поэтому нужно вовремя заменить лампу.
5. При попадании внутрь лампы конденсата снижается уровень эффективности освещения дороги. Во избежание несчастного случая верным решением будет замена дефектной фары.

Дорогие автомобилисты, вовремя проверяйте качество функционирования автомобильных фар, предъявляйте повышенные требования к работе этих агрегатов. Устраняйте всевозможные причины и помните, что безопасность движения гарантирует все участникам движения покой и порядок.

Отрегулированные фары на ВАЗ 2114 — эффективный и безопасный свет для всех участников движения

Многие водители не уделяют достаточного внимания регулировке оптики на своей машине, не понимая ее важность. В статье рассматривается вопрос, почему важна регулировка фар на автомобилях ВАЗ 2114, как настроить фары, что собой представляет гидрокорректор фар.

Содержание

[ Раскрыть]

[ Скрыть]

Почему важно регулировать фары?

Регулировка фар ВАЗ 2114 очень важна для создания безопасных условий на дороге для участников движения, особенно это актуально в условиях плохой видимости. Россию отличает плохое качество дорог. От постоянной встряски сбивается свет, падает с неверным уклоном. Поэтому требует корректировки.

При неправильно отрегулированном свете возможны следующие проблемы:

• дорожное полотно освещается не полностью;
• недостаточная дальность видимости дороги;
• риск создания аварийной ситуации из-за ослепления светом водителей встречных машин;
• образование световой стены перед движущимся транспортным средством.

Рекомендуется регулировать фары на ВАЗ 2114 через каждые два месяца.

Инструкция по регулировке своими руками

Перед проведением процедуры нужно обеспечить следующие условия:

• шины должны быть хорошо накачены;
• бак наполнен хотя бы наполовину, в багажнике должна лежать запаска и инструменты;
• на место водителя посадить помощника, при его отсутствии положить груз, равный по весу владельцу авто;
• покачать автомобиль, чтобы установились подвески и пружины.

Таким образом будут созданы эксплуатационные условия для машины. Для проведения настройки автомобиль нужно установить на ровную горизонтальную площадку на расстоянии 5 метров от строго вертикальной стены, на которой необходимо нанести разметку.

Нанесение разметки на стену

Для настройки нужно включить ближний свет. Затем поочередно регулируется каждая блок-фара с помощью винтов регулировки. Необходимо совместить пучок света, исходящий от фонарей с точкой Е.

Регулировочные винты на ВАЗ 2114

Если вы не уверены в своих силах, обратитесь на СТО — там отрегулируют правильно.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

• главного цилиндра;
• рабочей жидкости;
• патрубков, в которых жидкость содержится;
• цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

• ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
• в салоне демонтируем ручку на основном цилиндре;
• открутив крепежные болты, снимаем основной цилиндр;
• на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
3. Меняется уплотнительное кольцо.
4. На штатное место прикручивается электрический корректор.
5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

 Загрузка …

Видео «Как отрегулировать свет своими руками»

В этом видео показывается самостоятельная регулировка фар (автор ролика — avtomobilistTV).

Корректор фар ваз 2110

Автор admin На чтение 2 мин. Просмотров 437

Ценность и необходимость такого устройства, как корректор фар, давно ни у кого не вызывает сомнений. Хотя на отечественных машинах проблема ослепления встречных водителей не такая острая, как у обладателей ксеноновых фар, но тем, кого слепят, от этого не легче. Шутить с безопасностью не надо, поэтому корректор фар ВАЗ 2110 в данном вопросе может внести свой вклад в ее обеспечение.

О коррекции освещения

Как известно, проверка и регулировка осветительных приборов легкового авто проводится на незагруженной машине. Именно такой подход к регулировке освещения приводит впоследствии к дополнительным проблемам. При изменении загрузки автомобиля вследствие размещения на заднем сиденье пассажиров или груза, меняется световой поток, фары начинают светить выше, ослепляя при этом встречных водителей.

Избежать такой ситуации помогает устройство, корректирующее распространение света в зависимости от загрузки авто. Для многих машин, в том числе ВАЗ моделей 2114, 2112, 2115, 2110, 2109 подобное устройство является штатным оснащением машины. Существуют разнообразные по назначению аналогичные системы, выполняющих подобные функции и различающихся как принципом действия, так и возможностями по регулировке угла наклона осветительных приборов, но сейчас коснемся вполне конкретного устройства.

Корректор фар ВАЗ

В конструкции вазовских машин, для регулировки угла наклона осветительных приборов, используется гидрокорректор. Его работа основана на передаче усилия от ручки управления к фарам с помощью жидкости. Конструктивно подобный корректор включается в свой состав:

• переключатель, позволяющий оперативно изменять для оптической оси угол ее наклона;
• главный цилиндр, располагающийся на панели;
• рабочий цилиндр, связанный с корпусом фар;
• соединительных трубок, заполненных специальной незамерзающей жидкостью.

Принцип работы подобного устройства достаточно прост. При повороте ручки переключателя это изменение воспринимает главный цилиндр, и на его выходе формируется усилие, поступающие через заполненные трубки на рабочие цилиндры. Они парные и установлены на каждую фару. Под действием поступившего усилия шток рабочих цилиндров начинает перемещаться, изменяя направление светового потока.

Корректор описанного типа, используемый на автомобилях ВАЗ моделей 2114, 2112, 2115, 2110, 2109 является неразборным и в случае повреждения заменяется полностью, вместе с цилиндрами и трубками. Наиболее частыми причинами отказов подобной системы, являются перетирание трубок и потеря заполняющей их жидкости.

Гидрокорректор, применяемый на автомобилях ВАЗ моделей 2114, 2112, 2115, 2110, 2109, достаточно прост по конструкции и использует гидравлический привод для управления положением осветительных приборов. Из-за потери жидкости, заполняющей соединительные трубки, возможно прекращение работы подобного устройства.

Мне нравится1Не нравится

Что еще стоит почитать

Гидрокорректор фар ВАЗ 2114: описание, строение, замена

14.06.2012

Гидрокорректор фар

Гидрокорректор фар применяется, в целях изменения угла наклона пучка света фар. В зависимости от того, насколько сильно перегружен автомобиль, меняется направление света фар, в итоге может случится такое, что свет фар будет направлен не на дорогу, а в глаза водителю встречного автомобиля. Что может привезти к серьезным последствиям.

Гидрокорректор фар для Ваз 2114 состоит из основного цилиндра, который закреплен на панель приборов, исполнительных цилиндров, установленных на соединительных трубок и блок-фарах. Трубки и цилиндры они все заполнены специальной жидкостью, которые не замерзают при низкой температуре. Данная жидкость абсолютно не имеет никакого контакта с воздухом.

Гидрокорректор по частям разбирать невозможно, при повреждении гидрокорректора, необходимо заменять его целиком, в сборе с трубками и цилиндрами. Также он ремонту не подлежит.

Регулировочный винт на блок-фаре

Если вы заметили, что резко увеличился угол наклона света фар, но при этом не получается привести его в нормально состояние с помощью регулировочного винта на блок-фаре, рекомендуется проверить пару деталей. Проверьте, не течет ли жидкость из трубок и цилиндров гидрокорректора. Далее необходимо с блок-фар снять исполнительные цилиндры и проверить рабочий ход штоков, в нормальном состоянии он должен быть (7±0,5) мм.

Замена гидрокорректора фар

Для того, чтобы заменить поврежденный гидрокорректор необходимо от скоб крепления проводов отсоединить хомуты,также рекомендуем отсоединить клеммы аккумуляторной батареи.

Далее ход работы таков:

1. Потянув на себя ручку основного цилиндра необходимо ее снять.
2. Далее нужно отвернуть гайку основного цилиндра к панели приборов. Снимается декоративная облицовка ручки гидрокорректора фар и выводится из-под панели приборов основной цилиндр.
3. Далее нажать на фиксатор и вынуть рабочие цилиндры гидрокорректора из их корпусов.
4. Необходимо вывести шланги гидрокорректора фар из зацепления с хомутами на кузове.
5. Необходимо протолкнуть резиновый уплотнитель аккуратно вовнутрь салона, чтобы не повредить электрическую проводку автомобиля, далее извлеките в салон два рабочих цилиндра гидрокорректора вместе со шлангами.
6. Ну а потом идет процесс установки гидрокорректора фар в порядке, обратном снятию. Итак, вы только что своими руками установили на автомобиль Ваз 2114 корректор фар.

Не работает корректор фар ваз 2114

Полгода назад перестала регулироваться правая фара, в общем стандартная болячка, накрылся гидрокорректор. Как накрылся, да просто соединение шлангочки и самого корректора прослабло, он потерял давление и наглотался воздуха. На прошлых выходных «дошли» руки до этой болячки, так как уже рано темнеет и фары нужны.
В инете, и здесь на драйве много информации по устранению данной неисправности. Вариантов ее устранения — 5.
1. Поменять на новый. Я насчитал два минуса; не факт что будет долго работать и установить, как я понял, еще тот геморой Замена гидрокорректора фар ;
2. Выкинуть и поставить электрокорректор. Минус один — цена ЭЛЕКТРОКОРРЕКТОР ФАР ДЛЯ ВАЗ 2108-15;
3. Отрезать «гидравлику» и поставить «механику», то есть вкрутить винт, саморез и т.п. Механический корректор фар. Еще один метод ;
4. Первый способ ремонта, заключается в вынимании латунных заглушек в корректорах и в регуляторе и прокачка системы на манер тормозной Ремонт гидрокорректора;
5. Второй способ ремонта, заключается в отрезании корректора от шланги, прокачка самого корректора и последующая сборка Ремонт гидрокорректора фар.

Так как способ с выниманием заглушек подразумевает и нагрев, а с нагревом у меня вечно косяки получаются, то решил сперва попробовать второй способ.

Что нам нужно:
1. шприц, в принципе пойдет любой, я использовал 10мл;
2. тисочки маленькие или зажимные клещи;
3. тосол или антифриз, мне хватило 10мл.

Приступим, сперва выводим регулятор до упора против часовой стрелки,

таким способом бы уменьшаем давление в «системе» и «прячем» шток чтобы проще было вынять корректор. Вынимаем сам корректор с фары. Немного неудобно, но можно добраться до левой фары не снимая аккумулятор. С правой фарой проще, там просто снимаем и отодвигаем бачок омывателя. «Больная» у меня была правая фара, с нее и начал. Симптомы были выражены во вращении корректора на шланге как флюгера, то есть почти без усилий, то есть прослабло соединение шланги подводящей и елочки из-за чего и проник в систему воздух.
Отрезаем шлангу рядом с корректором, так как снять не представляется возможным, да и запас позволяет.

Световой пучок от фар меняет направление в зависимости от нагруженности автомобиля. Если он перевозит тяжелый груз, он проседает и фары светят под углом, при котором плохо видна дорога. Для регулировки фар автомобиль ВАЗ 2114 оснащен гидравлическим корректором фар. Неисправность устройства создает неудобства при движении по дороге в темное время суток. Неисправный гидрокорректор на Лада Самара легко заменить самостоятельно, пользуясь пошаговой инструкцией.

Конструкция гидравлического устройства

Гидрорегулятор разборке не подлежит. Если он ломается, приходится менять устанавливать полностью новый комплект. В состав устройства входят следующие детали:

• регулировочную ручку на приборной панели;
• главный цилиндр;
• два исполнительных цилиндра, расположенные на передней оптике;
• два трубопровода, соединяющие цилиндры;
• рабочая незамерзающая жидкость в замкнутом контуре.

Система цилиндров работает в замкнутом герметичном контуре, заполненным жидкостью под давлением. В базовом состоянии система гидрорегулятора находится под максимальным давлением. Переключатель занимает положение I. При переключении ручки последовательно в положения II, III и IV создается разряжение, соответственно изменению давления втягиваются штоки рабочих цилиндров и меняют угол наклона оптики, фара поворачивается вниз. При возврате переключателя в исходное положение давление увеличивается до максимума, поршни выступают и поворачивают фару вверх.

Конструкция устройства представляет собой несколько соединений. Шток главного цилиндра связан с рычагом, соединенным в свою очередь со штоком исполнительного цилиндра, находящегося на передней оптике. Функцию опорной точки выполняет рычаг, который проходит через болт регулировки. В работе гидрорегулятора используется принцип работы качелей.

При полной загруженности машины фары нужно опустить вниз, чтобы направить свет от фар на дорожное покрытие. Если загрузка минимальная, то задняя часть кузова приподнимается и фары следует повернуть вверх.

Движение опорной точки вверх и вниз осуществляется благодаря регулировочному болту. Корректор поворачивает плафон. Когда болт занимает крайнее положение, возможно выскакивание противоположного конца рычага из своего крепления. Понимая принцип работы регулятора фар, следует учитывать эту особенность и не допускать ситуацию, при которой потребуется ремонт гидрокорректора.

Признаки и причины выхода из строя гидрорегулятора

Гидравлический корректор легко диагностировать. Если обнаружилось, что фары занимают одно и тоже положение и все время светят либо вверх, либо вниз, а ручкой-регулятором не удается изменить направление светового пучка фар, необходимо осмотреть устройство. Возможна ситуация, когда не работает только регулировка одной фары, в этом случае можно попробовать заменить только корректор на том направлении, где он не работает.

Перед заменой корректор нужно убедиться, что в исправности соединения штока и рычага. Нужно проверить есть ли жидкость в магистралях и цилиндрах гидрорегулятора. Для этого необходимо снять все элементы и замерять рабочий ход поршней, но должен быть примерно 7 мм.

Часто гидрокорректор перестает функционировать во время холодов, когда из-за резких температурных колебаний приходит в негодность уплотнитель, изготовленный из некачественной резины. В этом случае рабочая жидкость из гидрорегулятора, когда он занимает определенное положение просачивается сквозь уплотнитель и попадает на поршни цилиндров.

Самой распространенной причиной поломки регулятора является просочившаяся жидкость. Она попадает на поршни, и они периодически заклинивают, угол поворота фар не регулируется переключателем. Может поломаться регулировочный рычаг. Ремонт заключается в замене вышедших из строя элементов.

Инструкция по замене гидравлического регулятора на Лада Самара

Замену системы гидрорегулятора на ВАЗ 2114 можно выполнить своими руками, не прибегая к помощи специалистов. Для проведения процедуры необходимо приготовить отвертку с плоским лезвием, накидную головку с удлинителем и новый комплект гидравлического корректора.

автомобильном рынке есть три вида корректоров:

• гидравлические, функционирующие благодаря изменению давления в замкнутом контуре;
• электрические, функцию электропривода в них выполняют электромоторчики;
• автоматические, сами регулирующие направление света фар в зависимости от загоузки транспортного средства.

Первый вариант устройств имеют самую низкую стоимость, вторые более надежны и обладают повышенной эффективностью. Лучшие корректоры автоматические, но они и самые дорогие. Выбирать устройство можно любое, так как все они используют одну схему. Отличаются составом и габаритами. При покупке нужно учитывать информацию, нанесенную на упаковку. С завода Лада Самара комплектуют регулятором гидравлического типа. Но его можно заменить электрическим, устанавливается на место гидравлического.

Демонтаж и установка нового гидрорегулятора

Чтобы выполнить замену, нужно снять вышедшую из строя систему. Для этого нужно выполнить последовательность действий:

• Сначала отворачиваем крепежные винты на хомутах трубопроводов, с помощью которых они крепятся к скобам крепления.
• Снимаем переключатель с приборной панели, потянув его на себя.

• Далее откручиваем гайку крепления, благодаря которой главный цилиндр фиксируется на панели приборов.

• Снимаем облицовку рычага.

• Вынимаем основной цилиндр из посадочного места и выводим с обратной стороны панели.

• Поочередно отсоединяем исполнительные цилиндры от блок-фар путем нажатия на фиксаторы.
• Выталкиваем рабочие цилиндры вместе с уплотнительными резинками в салон.

• Демонтируем полностью гидрокорректор.

После удаления неисправного гидрокорректора на его место устанавливаем новую систему. Порядок действий по установке обратный снятию. Перед монтированием новой системы гидрорегулятора следует заменить резиновое уплотнительное кольцо. После установки новой детали проверяем систему на работоспособность. Если не отрегулировать систему, то возникает риск попасть в аварийную ситуацию, когда фары не освещают правильно дорогу.

Установка электрического устройства

Многие водители предпочитают вместо гидравлического регулятора устанавливают электрическое устройство, как более надежное и эффективное. Он легко устанавливается на место старого механизма. Его отличие заключается только в электрическом приводе.

Монтируется электрическая система по следующему алгоритму:

1. Снимаем отрицательную клемму с аккумулятора.
2. Демонтируем основной цилиндр, провернув его против движения часовой стрелки.
3. Меняем уплотнительное кольцо.
4. Устанавливаем новое устройство на место главного цилиндра.
5. Демонтируем рычаг механизма в салоне машины.
6. Положительную клемму электрического корректора соединяем с разъемом колодки № 20. Крепим под приборкой на одну из шпилек кузова.
7. Вместо гидравлических магистралей прокладываем электрические провода, можно прикрутить их к общему жгуту электрической проводки автомобиля.
8. Далее подключаем исполнительные цилиндры.
9. Возвращаем на АКБ снятую клемму.
10. Проверяем работоспособности системы.

Во время выполнения работ можно провести ряд действий по повышению эффективности работы осветительной системы:

• Если внутрь фары попадает конденсат, снижается уровень освещенности дорожного покрытия в темное время суток, поэтому блок-фару следует поменять.
• Если на фаре появился черный налет, это признак того, что в скором времени может выйти из строя лампа, поэтому ее лучше заменить. При замене лучше поставить лампы с большим углом светоотдачи.
• При обнаружении отслаивания отражающего материала внутри фары дефектную блок-фару следует заменить новой.
• Колпаки фар следует очистить от загрязнений и наклеить на поверхность очищающую пленку.

Замена гидравлического корректора простая процедура доступная любому автолюбителю. Если гидрокорректор перестал эффективно работать или не регулирует совсем, нужно купить новый комплект и установить его на место вышедшего из строя. Ремонтировать лучше не стоит из-за целостности конструкции регулятора.

Гидрокорректор фар это целостная конструкция, поэтому разобрать и отремонтировать корректор фар ВАЗ 2114 не получится. В этом случае необходима замена корректора фар ВАЗ 2114.

Конструкция корректора фар ВАЗ 2114 включает в себя цилиндры, один из которых главный, а остальные рабочие. Основной цилиндр находится на панели приборов, остальные установлены на корпусах фар. Внутри цилиндров и связывающих механизмов находится жидкость Одной из причин поломки корректора фар ВАЗ 2114 является утечка этой жидкости, в результате чего необходима замена корректора фар ВАЗ 2114.
Учитывая новые разработки и высокие технологии, предлагается заменить гидрокорректор на электромеханический корректор фар ВАЗ 2114.

На панели приборов снимите рукоятку, а затем и облицовку гидрокорректора.
Шкала корректора имеет световод подсветки, его необходимо снять, отвернув гайки крепления.
Теперь выводим из-под панели главный цилиндр, отвернув гайки крепления.
На корпусе фар находятся рабочие цилиндры, проверните их по часовой стрелке и достаньте из фары.

— При помощи инструмента перекусите соединительные трубки главного и рабочих цилиндров гидрокорректора, а затем снимите правый цилиндр.

— То же самое проделайте и на другой фаре. Если будет мешать аккумуляторная батарея, снимите её.

— Трубки имеют резиновый уплотнитель. Достаньте его из отверстия в щитке передка.

— Теперь предстоит замена корректора фар ВАЗ 2114 на электромеханический.

— Электрокорректор имеет колодки жгута проводов. Их необходимопродеть в уплотнитель.

— Провода электрокорректора необходимо проложить вдоль заводских проводов.

— В отверстие корпуса фары вставьте электрокорректор.

— Теперь необходимо подключить к электрокорректору колодку проводов. Тоже с левой фарой.

— Теперь выполняем подсоединение проводов в салоне. Тот что минусовой – к массе, а тот провод, что питает, можно подсоединить к проводу напряжения ближнего света фар.

Как установить фары на ВАЗ-2114

Отечественные автомобили марки ВАЗ всегда пользуются большим спросом у наших водителей. И на то есть веские причины — эти машины имеют довольно приемлемую стоимость, а также низкие затраты на обслуживание. Однако рано или поздно автомобилисты сталкиваются с ситуацией, когда железному другу требуется мелкий ремонт. К таким случаям можно отнести и замену фары на ВАЗ-2114.

Конечно, можно воспользоваться СТО, заплатив за услугу несколько сотен рублей, но зачем переплачивать, если то же самое можно сделать самостоятельно? Итак, давайте разберемся, как выбрать и установить фары на ВАЗ-2114.

Краткая инструкция по выбору фар

Не спешите сразу приобретать стандартные фары, ведь у вас есть возможность улучшить световые характеристики автомобиля. Но владельцы отечественных ВАЗов не понаслышке знают, насколько сильно светят их ближний свет. Поэтому многие автолюбители советуют вместо обычных галогенных ламп устанавливать ксенон. Здесь следует помнить, что не всегда ксенон может попасть прямо в вашу машину. Лучше всего устанавливать только те лампы, на которых производитель указал вашу марку и модель автомобиля.Также для улучшения ближнего света на ВАЗ-2114 можно дополнительно установить противотуманные фары.

Процесс установки

Итак, для начала нужно выбрать место, где будет произведена замена. Оптимальный вариант — гараж, а если его нет, можно заменить фары на ВАЗ-2114 и на улице. Главное, чтобы ваша машина не мешала движению других машин. Также стоит помнить, что процесс монтажа следует проводить исключительно в сухую погоду.

Поставьте автомобиль на ручной тормоз, выключите и отсоедините клемму аккумулятора от аккумулятора. Это необходимо для того, чтобы вас не ударило током при подключении проводов. Затем снимите декоративную крышку, закрывающую радиатор. Эта деталь часто крепится на 4 болта. Далее найдите специальный винт, который находится под пластиковым бампером и также открутите его. После этого откручиваем винт, который находится возле радиатора (он соединяет нашу запчасть с планкой). После этого вы заметите, что фары на ВАЗ-2114 немного начнут двигаться — это признак того, что запчасть полностью освободилась от креплений.

Теперь вы можете безопасно снять световое устройство. Но не забывайте, что поворотники и фары на ВАЗ-2114 тесно взаимосвязаны, поэтому разделять их категорически запрещено.

Итак, переходим к завершающему этапу — снимаем все провода. Для этого нужно снять 2 заглушки, идущие к поворотникам и фарам головного света, и снять гидрокорректор. На обратной стороне запчасти вы увидите еще 4 винта — их тоже нужно открутить. Все, на данном этапе разборку фар на ВАЗ-2114 можно считать завершенной.Сборка производится в обратном порядке.

Полезный совет: при выполнении всех процедур сборки / разборки желательно отмечать все раскрученные болты. Это значительно сэкономит время на установку.

Какая панель приборов подходит к ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

Приветствую вас друзья на сайте автосервиса своими руками. В силу различных ситуаций возникает момент, когда необходимо поменять приборную панель.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ своими силами, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как вы знаете, приборная панель передает полезную информацию водителю во время движения или стоянки с работающим двигателем.

Следовательно, нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-то важное устройство.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает сам, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто невозможно обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там водительские педали, три самореза на боковой панели консоли, как показано на фото.

Внимание! Отключите массу от аккумулятора, чтобы избежать различных коротких замыканий.

Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаги открытия и закрытия клапана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой обогрева заднего стекла … Затем вытаскиваем из корпуса панели приборов все сколы, которые желательно пометить так, как чтобы потом не запутаться.

Рулевая колонка также должна быть откручена от крепления, после чего она упадет, предварительно сняв колесо… Затем нужно открутить все винты, как показано на рисунке. И утопить блок управления отопителем внутри.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два винта от поперечной скобы крепления.

Поддев ручку гидрокорректора фары и ручку регулятора освещенности приборов, снимите их. Вынимаем декоративную крышку и отключаем светодиодную вставку.Затем откручиваем гайки торцевым ключом.

Отсоединить оставшиеся фишки иммобилайзера, освещения бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой сторон.

Если вы все отсоединили, вынимаем панель на себя, установку новой проводим в обратном порядке.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но наверняка придется немного повозиться.

Есть несколько способов. Некоторые изменения направлены на улучшение ходовых качеств, другие касаются декоративной модификации автомобиля. ВАЗ — отечественный автомобиль, по мнению многих, просто создан для тюнинга. В большинстве случаев приборная панель, которая является центральным элементом салона, может быть изменена.

Именно на настройке приборной панели можно проявить свои дизайнерские фантазии; от этого элемента интерьера многие начинают работать над доработкой автомобиля.Стоит отметить, что 2114 — одна из последних самых продуманных моделей ВАЗ, которая привлекает внимание. Если приборная панель немного приелась, подсветка вам не подходит, то можно делать тюнинг. Тюнинг панели приборов ВАЗ 2114 выполняется довольно часто. Вариантов доработки этого элемента автомобиля огромное количество: одни лишь декоративные, другие полностью меняют интерьер. Рассмотрим все особенности тюнинга панели приборов рассматриваемого транспортного средства.

Конструкция приборной панели

Боковая панель: Важно: При проведении комплексных работ по модернизации панели приборов следует учитывать особенности ее конструкции.Главное, правильно разобрать, подобрать нужные детали и собрать все обратно. Все действия, которые касаются улучшения дашборда, лучше продумать заранее. Только при составлении четкого плана можно исключить вероятность ошибок, сложных моментов.

Следует учитывать, что он состоит из нескольких основных элементов, после демонтажа которых можно добраться до устройств, чтобы их заменить. Вышеперечисленные элементы можно назвать базовыми. Одни соединяются винтами, гайками и болтами, другие — заглушками.

Изменение подсветки и цвета стрелки спидометра

Рассматривая, как поменять приборную панель тюнинга ВАЗ 2114, многие рассматривают для начала визуальные доработки, среди которых отметим подсветку. Современные автомобили иномарки имеют сложную систему освещения, создающую довольно необычный эффект. Отечественный автомобиль отличается простой конструкцией и неэффективной подсветкой панели приборов. Вариантов изменения довольно много, если нет фантазии, то можно воспользоваться одним из способов настройки, приведенных в интернете.

IN в этом случае работа, как и в других ситуациях, начинается с разборки. Для этого полностью снимаем щиток и демонтируем защитное стекло. Следует отметить, что такие работы следует выполнять аккуратно, так как все детали достаточно хрупкие. Сменить подсветку довольно просто:

1. Оригинальная лампа зеленого цвета, можно установить, например, красный.
2. Снять лампу довольно просто.

Завершающим этапом работы можно назвать сбор всей конструкции обратно.Еще одна доработка — изменение цвета стрелки спидометра и других индикаторов. При создании рассматриваемого автомобиля панель приборов была плохо продумана: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля.Для этого их крепят под стрелку, сверху надевают специальную термоусадку, после чего провода питания перекидываются на подсветку ТЭНа. При использовании термоусадки свет не будет рассеиваться, а будет гореть только стрелка. Это изменение выглядит довольно привлекательно, а читаемость устройств значительно повысилась.

Монтаж готовых панелей приборов

Панель приборов тюнинга ВАЗ 2114 можно заменить уже готовыми вариантами исполнения, которых в продаже довольно много.Главное, выбрать наиболее подходящую модель не только по дизайну, но и по конструкции.

Рассмотрим несколько вариантов готовых приборных панелей, которые можно использовать на рассматриваемом автомобиле:

• AMC — панель, поставляемая по запросу. Обратите внимание, что при заказе вы можете указать конструктивные особенности этой панели. В этой модели есть указатель уровня масла, которого нет в оригинальной модели. Появление указателя уровня масла связано с тем, что многие водители интересовались включением этого элемента в приборную часть щитов.Дизайн представлен сочетанием цветного шакала и хромированной облицовки.
• PRO-SPORT — панель приборов данной модели выполнена в виде накладки. Эта модель привлекает внимание своим необычным дизайном. Возможна покупка версии со светлой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть своя подсветка, яркость которой можно регулировать, но цвет только один — синий. Шкала наклеивается после установки вставки.
• AMS-2 — довольно необычная модель, так как тахометр стал центральным устройством. Шкала белая, спортивная. Для чтения информации больше всего подходит белая шкала. В конструкции есть своя диодная подсветка, которая определяет быстрое считывание информации в ночное время. При этом следует учитывать, что самостоятельно установить эту приборную панель довольно сложно. Это связано с необходимостью переделки стандартного щита.
• STREET STORM — главной особенностью данной модели является разнообразие цветового оформления… Причем все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели. Еще одной особенностью дизайна можно назвать подсветку: днем ​​она достаточно светлая, имеет красные символы, ночью можно менять уровень освещенности элементов и цвет.
• «Северный ветер» — еще одна спортивная версия, обладающая продуманной системой освещения. Этот вариант очень популярен, так как ночью создается довольно красивый эффект.

Практически все вышеперечисленные колодки можно без проблем установить независимо.Единственное, что может вызвать значительные трудности, — это подключение подсветки.

Установка европанели на ВАЗ 2114

Еще один способ настройки 2114 — установка европанели.

Старая версия панели не продумана:

• Рулевое колесо не имеет регулировок и в то же время закрывает большинство приборов на приборной панели.
• Приборная панель ночью отражается на лобовом стекле, что тоже создает довольно много сложностей.
• Качество покрытия плохое. Более того, всего за несколько лет панель полностью утрачена.
• Используемый пластик не выдерживает критики: скрипы, стуки, грохот — и все это исходит из лицевой панели.
• Спустя время многие владельцы сталкиваются с проблемой, что бардачок начинает открываться сам по себе.
• Зимой в машине очень холодно, вентиляция не позволяет настроить наиболее правильное распределение воздуха.

Все вышеперечисленные проблемы возникают при установке старой панели.Некоторые проблемы, например, звукоизоляция и поддержание оптимальной температуры зимой, можно решить только при значительной отделке автомобиля. Однако некоторые из вышеперечисленных проблем можно решить, установив европанель.

При изготовлении европанели используется пластик более качественный, сборка лучше. Этот момент определяет, что после установки панель не вызывает столько нареканий. Переделке подверглась и вентиляция, что немаловажно.Однако на впечатляющий результат переделки рассчитывать не стоит:

1. Отечественная сборка проявится даже в самых мелочах.
2. Рычаги регулировки положения решетки воздушного потока достаточно тугие, не доходят до края прорези.
3. Также не решены проблемы с бардачком — через время он тоже начнет открываться.
4. Если не следить за пластиком, то через время его внешний вид тоже испортится. Для ухода за пластиком можно использовать специальные спреи.

Однако Европанель значительно обходит предыдущую версию. Примером могут служить многочисленные ящики, расположенные в панели — это то, чего многим не хватало.

Профессиональная доработка автомобиля

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводят в специализированных мастерских. Умелые мастера могут внести коррективы в приборную панель другой машины на рассматриваемую, что сделает ее поистине уникальной. Самостоятельно это сделать будет довольно сложно, так как придется изменить форму, размеры самой панели, подключить проводку, изменить положение основных элементов лицевой панели и так далее.

Стоимость услуги довольно высока, но ценители настоящего комфорта и ВАЗ 2114 оценят работу настоящих профессионалов в этом деле. Работа, как правило, выполняется не только качественно, но и достаточно быстро. Поэтому машину долго ждать не придется.

В заключение отметим, что при самостоятельной смене дашборда всегда следует обращать внимание на правильность подключения всех инструментов и элементов управления.Допущенные ошибки могут привести, например, к тому, что спидометр покажет неправильную скорость. Этого нельзя допускать для обеспечения безопасности движения.

Видео тюнинг панели приборов ВАЗ 2114

Формирование индивидуальности отечественного автомобиля в результате преследует несколько целей. Одна из них — обеспечить комфортную работу своему железному коню. Персонализация также позволяет снизить риск кражи, потому что автомобиль, который выделяется среди трафика, сложнее украсть, а позже его легче найти.Применяя тюнинг панели приборов ВАЗ 2114, автовладелец максимально настраивает машину на свой вкус.

При таком редизайне салона водителю удается настроить информативную приборную панель, выделив необходимые индикаторы персональной подсветкой. Однако следует учитывать, что стоит такой декор довольно дорого. Сэкономить можно будет, если всю работу проделать сам.

Важно не только выбрать понравившуюся панель в интернет-магазине, но и обеспечить ее грамотную установку в месте, предусмотренном производителями.Действия по сборке / разборке следует продумать заранее, чтобы минимизировать проблемы с установкой.

Следует учитывать, что автомобили хорошо поддаются внутреннему тюнингу, поэтому накладка на панель приборов ВАЗ 2114 от сторонних производителей обычно легко помещается в отведенное пространство.

Схема работы в такой ситуации довольно проста:

• Правильно разбираем заводскую панель. Для этого рекомендуем использовать схему крепления из автомобильного атласа, выданного автопроизводителем.Процесс можно выполнить без съемников, ограничившись классическими отвертками и плоскогубцами.
• На следующем этапе монтируем новый информационный блок перед водителем или полностью меняем приборную панель по желанию, что окажется существенно дороже, но в результате даст более положительный эффект.
• Не стоит сразу выкидывать устаревшую панель, так как от нее могут понадобиться какие-то детали. Могут пригодиться колпачки или элементы «родных» застежек.Также у новичков некоторые крепежи могут быть повреждены в процессе установки, и их можно заменить в старой панели.

Перед началом всех работ мастер должен внимательно прочитать инструкцию по установке, предлагаемую производителем. Обычно в нем подробно описывается пошаговый алгоритм действий.

Простая модернизация приборной панели

На самом деле настроить приборную панель ВАЗ 2114 не так сложно, как может показаться на первый взгляд. На рынке представлен широкий выбор моделей для преображения интерьера, поэтому каждый водитель получает возможность изменить пространство собственной машины по своему вкусу.

AMC. Автолюбители, выбирающие эту модель, должны знать о некоторых ее особенностях:

• Вы можете самостоятельно выбрать понравившийся дизайн от производителя;
• в комплекте есть указатель уровня масла, которого нет в традиционном «заводском» варианте, так как этого захотело большое количество пользователей, изменивших свой стандартный внешний вид на костяной;
• особый внешний вид достигается за счет выбора интересных цветов и использования хромированной окантовки на каждой шкале.

Производитель также выпускает улучшенную версию AMC-2.

ПРО-СПОРТ. Вставка для панели приборов оригинальная. Приятная разноцветная подсветка помогает быстро ориентироваться в инструментах. Производители выпускают модель в двух вариантах подложки:

.

В связи с тем, что на автомобилях ВАЗ 2114 предусмотрена возможность настройки разной степени яркости, водитель может настроить эту опцию по своему желанию. Минус именно этой модели в том, что цветовой вариант всего один — синий.Весы приклеиваются после монтажных работ. В результате получилась красивая спортивная приборная панель.

УЛИЦА БУРЯ. Особенностью данной тюнинговой накладки является необычная цветовая гамма, при этом производители не внесли никаких изменений в «заводскую» компоновку устройств. Основной упор в дизайне был сделан на цвет.

Также использовались

вариантов с подсветкой. Днем это облегченная версия с красными символами, а при движении ночью у водителя есть возможность переключать не только яркость, но и цвета.

АМС-2. В обновленной версии полюбившихся водителям тюнинговых накладок центральное место отведено тахометру. Его производители переместились в самое заметное место. Спидометр сдвинули влево. Белое поле за стрелками добавляет спортивности и позволяет легко считывать данные, не задерживая зрение на устройствах на долгое время.

В освещении используются светодиодные элементы. Их равномерная яркость позволяет легко считывать текущие параметры ночью и вечером.Важно учитывать, что установку должны проводить более опытные мастера, так как в процессе установки требуется значительная перепланировка части интерьера.

Северный ветер. Дизайнерская модель внешне отличается от более распространенных аналогов. Специалисты-разработчики не внесли изменений в традиционное позиционирование устройств. Однако даже при таком подходе им удалось обеспечить динамичный вид.

Часы, встроенные в панель, выглядят стильно в спортивном стиле.Цветовая гамма обложки зависит от используемых вставленных шкал.

Тюнинг с использованием европанели

Одним из кардинальных способов модификации интерьера 14-й модели является установка европанели. Такое решение позволяет избавиться от ВАЗовских «болезней», к которым относятся такие факторы:

• руль не имеет возможности регулировки;
• рулевое колесо закрывает значительную часть устройств при управлении;
• трудности с видимостью в ночное время связаны с отражением работающего устройства на лобовом стекле;
• не самые качественные материалы, спустя небольшой промежуток времени они значительно ухудшают восприятие интерьера;
• используемый пластик создает множество скрипов, ударов и горохов, возникающих вскоре после начала работы;
• самопроизвольное открывание перчаточного ящика может быть связано с некачественным замком, использованным в конструкции;
• прохладный салон зимой связан с плохо продуманной системой вентиляции в салоне.

Установка новой передней панели в салоне не только создает комфорт, но и решает многие практические проблемы. К ним относятся как вопросы звукоизоляции, так и успешная изоляция пространства.

При производстве европанелей используется высококачественный пластик. К тому же его сборка оказалась без особых нареканий. Драйвер снабжен более разнообразными ящиками для мелочей и полками для современных гаджетов .

Установка новинки занимает немного времени. Поэтому ждать машину после перепланировки не приходится.

Самостоятельно разрабатывать такие варианты конструкции с внесением конструктивных изменений не стоит. Это связано с тем, что после переделки приборы, например, спидометр или тахометр, будут показывать неверные значения. Этого нельзя допускать, так как факт может негативно повлиять на работу транспортного средства, ведь в этом случае водитель вводится в заблуждение из-за неверных показаний, что со временем может привести к аварии.

Панель приборов автомобиля ВАЗ 2114 является основным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, устройств и датчиков машины, которые отображаются на схемах. В статье рассматриваются основные элементы панели, дается расшифровка, а также схема их расположения.

[Скрыть]

Панели компонентов

Располагается на приборной панели автомобиля, так что водитель может видеть все значки и контрольные лампы.Благодаря тюнингу авто с инжектором пользоваться авто-приборами (АП) стало удобнее. Чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и расположение всех кнопок и индикаторов.

Основные элементы на левой стороне панели:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который отображает на дисплее текущие показания скорости, полученные с датчика, расположенного в коробке передач.Шкала устройства разделена на деления с ценой 10 км / ч и показывает скорость от 0 до 200 км / ч. Для спидометра допускается погрешность в 5 км / ч. Под циферблатом в центре расположены две электронные надписи, отражающие информацию о пробеге автомобиля: общий и текущий.
2. Тахометр. Рядом со спидометром слева тахометр. Он передает показания числа оборотов коленчатого вала в режиме реального времени. Эти данные он получает с бортового компьютера… Цифры указаны через каждые 10 единиц шкалы. Одно деление равно 5 единицам. Максимально возможное значение — 80 единиц. Чтобы получить количество оборотов коленчатого вала, нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленчатый вал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 закрашен красным, чтобы предупредить о том, что двигатель работает в тяжелых условиях и может сломаться в любой момент. Под тахометром посередине электроника отображает температуру и время окружающей среды.
3. Указатель температуры охлаждающей жидкости (охлаждающей жидкости). В левой части тахометра отображается датчик температуры охлаждающей жидкости, расположенный возле термостата и ГБЦ. Оцифровка начинается с 50, градуировка — 20 градусов, следующая цифра — 90, максимальное значение — 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить двигатель и дать ему остыть, иначе двигатель может закипеть.
4. Указатель уровня топлива в бензобаке.Находится на правой стороне спидометра. Каждой из цифр соответствует свое обозначение: 0 — емкость пуста; 1/2 — бак наполовину заполнен; 1-полный бак (автор видео ИЗО))) ЛЕНТА).

В верхней части находится значок электронной АЗС, это означает, что бак полон. В правом нижнем углу такой же электронный значок светится оранжевым, если в баке осталось менее 6 литров бензина.

Устройство панели приборов несложное. Если вы хотите, чтобы автомобиль отличался от других, многие используют для этого тюнинг.С его помощью можно сделать салон уютным и эффектным. Чаще всего делают ярче подсветку, вставляют накладки, детали.

Тюнинг приборки ВАЗ 2114

Для того, чтобы настроить подсветку и другие части панели, нужно проделать несколько несложных действий:

• разобрать панель;
• снимите щиток;
• произвести тюнинг задуманных деталей, освещения, вставку дополнительных лампочек и деталей;
• Верните снятые детали на место.

Настройка подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Колодки индикаторы

Обозначения на 2114 выполнены в соответствии с требованиями и нормами. Они унифицированы, чтобы быть понятными для всех водителей. Обозначения индикаторов расположены внизу экрана.

В таблице описаны символы, которые используются на схемах и на приборной панели.

Изображение	Обозначение
Канистра с каплей	Сигнализирует о том, что уровень масла в двигателе лодки упал ниже минимально допустимого, значок красный.
Стеклоочистители и фонтан	Сообщает, если остаток омывающей жидкости в бачке меньше одного литра. Индикатор станет оранжевым.
Термометр	Горит оранжевым светом, когда в расширительном бачке недостаточный уровень охлаждающей жидкости.
Авто с открытыми дверями	Горит красным, если одна из дверей не закрыта.
Зачеркнутый значок лампочки	Означает, что возникла проблема с стоп-сигналами или габаритами.
Круг с черточками по бокам	Указывает на износ колодок тормозной системы и неисправности тормозов.
Мужчина с ремнями безопасности	Сообщает, что водитель или один из пассажиров не пристегнут ремнями безопасности.
Две зеленые стрелки вверху щитка	Соответствующие лампы загораются при включении правого или левого указателя поворота.
Красный треугольник	Загорается при аварийной остановке.
Check Engine	Указывает на проблему с двигателем. Горит красным.
Синяя лампочка	Загорается при включении дальнего света
Зеленый свет	Загорается при включении ближнего света
Обозначения, относящиеся к более ранним версиям ВАЗ 2114
Канистра с каплей красной жидкости	Загорается, если давление масла не соответствует требованиям, то есть падает ниже необходимого уровня.
Буква «R» в круге	Загорается при отпускании ручного тормоза.
Аккумулятор	Загорается при разряженной аккумуляторной батарее.
Восклицательный знак в круге	Загорается красным, если уровень тормозной жидкости недостаточен.

Кнопки панели инструментов

Кнопки также имеют определенное расположение в макете AP.

Кнопки управления на ВАЗ 2114

Каждая из них имеет свое назначение:

1. Кнопка, расположенная справа от спидометра, позволяет переключать время и температуру на электронном табло.Если вы нажмете ее более 5 секунд, когда автомобиль находится в состоянии покоя, текущий пробег будет сброшен.
2. Комбинация двух кнопок расположена на панели приборов справа над спидометром. С помощью кнопки с изображением 2-х фар, габаритных огней … Кнопка с одной фарой служит для включения ближнего света.
3. Кнопка, изображающая фару косыми штрихами, предназначена для включения передних противотуманных фар.
4. Кнопка с горизонтальным ходом, служит для включения задних противотуманок.
5. Кнопка с прямоугольником позволяет активировать функцию обогрева заднего стекла.

Работать со всеми индикаторами, AP и кнопками очень просто, их расположение указано в руководстве по эксплуатации автомобиля. Эта статья поможет вам понять все обозначения.

Подводя итоги, можно сказать, что на панели АП отражена полезная информация:

• технические характеристики транспортного средства, степень его безопасности во время движения;
• наличие бензина, уровень рабочих жидкостей;
• информация о динамике движения: частота вращения, обороты коленчатого вала и др.;
• эксплуатация различных устройств автомобиля;
• другая полезная информация, такая как время, температура и т. Д.

Светодиодная панель приборов ВАЗ 2114

Получить эту информацию позволяют различные датчики и измерительные приборы, включенные в электрические схемы автомобилей. Поскольку конструкция и схема подключения AP просты, его легко разобрать и собрать. Поэтому при желании можно произвести настройку, сделать накладку, вставить дополнительные элементы, можно сделать подсветку из светодиодов.

Если на приборной панели начнут загораться какие-либо индикаторы, вы должны немедленно на это отреагировать. Выявленная и вовремя устраненная неисправность позволит избежать проблем в пути и продлить срок эксплуатации автомобиля.

Видео «Замена лампочек на приборной панели ВАЗ 2114»

Видео Алексея Львова о том, как снять приборную панель и заменить лампочки.

Хоть отечественные ВАЗ и не дотягивают до современных иномарок по сложности конструкции узлов и агрегатов, но и у них есть свои индикаторы, которые могут сигнализировать о той или иной неисправности.Разберем по порядку, что они означают и как расшифровывать значки на приборной панели автомобиля ВАЗ 2114.

Стрелочные указатели

Для начала разберем индикаторы со стрелками, так как мы видим их на дашборде их четыре.
Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или другие элементы системы охлаждения (радиатор, помпа, термостат).
Индикатор № 2 является тахометром и показывает частоту вращения коленчатого вала силового агрегата… Не проворачивайте двигатель на максимальную мощность, когда стрелка уходит в красный сектор, это может отрицательно сказаться на его долговечности.
Индикатор № 5 — спидометр. Показывает текущую скорость автомобиля, с которым он движется. Также в этой шкале есть электронный дисплей под цифрой 12 — счетчик пробега, где верхние цифры — общий пробег, нижние — суточные.
Ну последний циферблатный индикатор номер 6 показывает количество топлива в баке. При нем есть индикатор резерва номер 7 с изображением заправки, он загорается, когда заканчивается бензин.

Световые индикаторы на панели приборов ВАЗ 2114

Пиктограммы № 3 и № 4 на приборной панели указывают на то, что левый и правый указатели поворота включены соответственно.
Пиктограмма № 8 сообщает водителю, что габаритные и / или внешние фонари включены.
Если загорается значок под номером 9, на котором нарисован восклицательный знак, значит, проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, долейте жидкость в бачок.
Пиктограмма № 10, на которой нарисована фара, сигнализирует о включении дальнего света фар.
Кнопка 11 рядом с жидкокристаллическим дисплеем служит для сброса суточного расхода и установки часов.
Пиктограмма № 13 загорается при включении будильника.
Индикатор № 14 «» при работающем двигателе информирует водителя о неисправности двигателя автомобиля.
Жидкокристаллический дисплей №15 — показывает текущее время и температуру вне автомобиля.
Индикатор 16, показывающий аккумулятор, загорается при включении зажигания и гаснет после запуска двигателя. Если есть проблема, генератор не работает — он может загореться или мигнуть.
Пиктограмма № 17 П в красном кружке сигнализирует о включении стояночного тормоза (ручного тормоза).
Индикатор 18, показывающий красный кран, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствием низкого давления также может быть низкий уровень масла.
Индикатор №19, указывает положение воздушной заслонки, если установлен на ВАЗ 2114

Сравнение ваз 2109 и 2114.

Я опытный водитель (старше 25 лет), меняю авто каждые 3 года.У меня были машины всех марок и нашего и иностранного производства … И все перепробовал и чинил, и эксплуатировал. После проверенной легендарной «девятки» мне предложили купить четырнадцатую модель, пообещав, что это совершенно новый концепт-кар, он интереснее, новее и меньше ломается, то есть надежнее. Я этому человеку поверил и через пару дней купил новую машину в автосалоне, а 9-ку отдал его жене, чтобы она научилась водить и получила права (то есть в нашей семье было 2 машины однажды).

Машина сразу понравилась т.к. внешний вид и дизайн салона и кузова выглядят более современно (молдинги, капот другой),

но внешне девятка мне нравится больше (так как она привычнее и приятнее глазу), а внутри, наоборот, четырнадцатая кажется красивее, моложе и эргономичнее более выдержанной. И когда я эксплуатировал эту машину, невольно сравнил ее со своей девяткой (мой отзыв «ВАЗ 21093 — 2004 г. Для новичков — идеал и тд…….! «Если вы умеете читать интерсно). А теперь я дам вам свой сравнительный анализ, так как раньше я думал о них и говорил о них таким образом

1. Качество сборки на обеих машинах ужасное. Дребезжат, шумят, дребезжат и ломаются все время одинаково (что я снял 9-ку с рук и перед тем как ездить на ней выложил приличную сумму денег и после этого поменял все что можно было, что за 14-ю сразу заплатил немало и через неделю уже купил 3500 руб на замену запчастей и в последствии все менял постоянно по мелочам)
2. У 9 в салоне практически нет полезных опций и поэтому сделал доработку и ремонт салона сам, а в 14-м есть бортовой компьютер с множеством интересных функций.Но все необходимые настройки я сделал в сервисном центре, так как это уже компьютер, и я не очень разбираюсь в них, особенно в автомобилях.
3. А теперь самое главное двигатель, у моего 9 был 8-клапанный карбюраторный газовый двигатель объемом 1,5 литра, мощностью 72 лошади, а у 14-го — 16-клапанный инжекторный объемом 1,6 литра; мощность автомобиля составляла 89 лошадиных сил. Инжектор снижает расход топлива в среднем на 1,5 литра. В зимнее время инжекторный двигатель заводится отлично, даже при температуре -35 градусов у меня не было проблем с запуском двигателя, а у 9 были проблемы при низких температурах.
4. Ходовая часть на 14-м осталась без изменений, подвеска точно такая же жесткая, как и на 9-ки. Тормоза и колодки сделаны из не очень качественного материала, потому что при торможении постоянно слышен неприятный скрип.
5. У 9 кузовной ремонт и вообще ремонт в принципе были дешевле (хотя, может быть, запчасти были намного дешевле) чем в 14 (тут тоже много ремонтов делал сам, но все чаще приходилось обратитесь в автосервис).
6. По безопасности 9 лучше 14-го, потому что бампер крепче (при подобных авариях (часто врезались сзади) 9 как минимум хной, а у 14-го постоянно приходилось менять бампер, так как он треснула)
7. Расход топлива у моей 14-й по трассе был около 6 литров на сотню, по городу до 10 (в зависимости от стиля езды), по трассе 9 и 7.5 литров. на 100 км по городу — 11-12 литров (при одинаковом стиле езды)

В этих двух машинах есть еще много чего, что можно сравнить, но хочу закончить тем, что в принципе, по большому счету, эти две машины являются своего рода братьями и очень похожи друг на друга. И я вместо того, чтобы продолжать вкладывать деньги в их постоянный ремонт, продал их обоих и купил себе одну хорошую иномарку (обзор Nissan Qashqai — СЛАБЫЙ ХОДУ !!!), а через пару лет купил другую машину получше (Обзор Преимущества Chery Tiggo.Стоит …) у которого соотношение цена-качество. И я хотел бы вам посоветовать — лучше купите какую-нибудь старую иномарку (только которая не собиралась на территории нашей страны), и вы почувствуете, что значит иметь машину, а не почувствуете, как она у вас есть.

Удачи и всего доброго!

Что лучше ВАЗ 2109 или 2114?

Отечественный автопром всегда развивался медленными темпами, поэтому на рынок выходили модели, мало чем отличающиеся друг от друга.Итак, в продаже появились автомобили с идентичным дизайном, схожим интерьером и экстерьером. То же самое произошло с моделями 2114 и ВАЗ 2109, которые собирались на единой производственной линии в разное время. Внешний вид и внутреннее пространство авто практически не отличаются. Чем отличается более современный ВАЗ 2114 от предшественника ВАЗ 2109?

Конструктивные особенности моделей

ВАЗ 2109, поступивший на конвейер в 1987 году, стал пятидверной модификацией популярного в то время купе 2108.Эта модель легкового автомобиля с кузовом хэтчбек. Автомобиль производился на Волжском заводе до 2006 года, после чего руководство передало право выпуска модели Сызранскому автозаводу. В народе машину называют Спутник или Девятка. ВАЗ 2114 построен на базе модели 2109. В новинке были изменены некоторые технические характеристики, внутреннее наполнение и дизайн. В серийное производство модель поступила в 2003 году. Как и 2109, 2114 представляет собой пятидверный хэтчбек. Среди потребителей автомобиль известен под названием «Самара-2».

Разница между автомобилями

Если посмотреть на ВАЗ 2114 и ВАЗ 2109, то найти отличия между моделями непросто. Конечно, 2114 стал более современным и модернизированным автомобилем благодаря улучшенным экстерьеру и интерьеру. Кузов новой модели оснащен другими фарами, новым капотом, решеткой радиатора и бампером. Дизайнеры дополнили модель привлекательной лепниной. При этом бампер на ВАЗ 2109 получился более прочным и надежным, что для многих покупателей становится решающим аргументом в пользу автомобиля.2114 имеет обновленную панель управления, которая была разработана в соответствии с европейскими стандартами. По этой причине интерьер автомобиля считается более эргономичным и лаконичным, чего нельзя сказать об интерьере Девятки. Автомобиль оснащен передними стеклоподъемниками, регулируемой рулевой колонкой и унаследованным от модели ВАЗ 2110 рулевым колесом. В целом можно сказать, что Самара-2 разрабатывалась с учетом современных тенденций … При этом многие покупатели отдают предпочтение модели 2109, так как считают ее более надежной, несмотря на устаревшую панель управления.

Отличие этих автомобилей еще и в техническом оснащении … Раньше на Девятку устанавливали восьмиклапанные моторы с четырьмя рабочими цилиндрами. Эти бензиновые двигатели имели разный рабочий объем. Итак, в модельном ряду были силовые агрегаты объемом 1,3, 1,1 и 1,5 литра. Первоначально для 2114 был доступен только один 1,5-литровый двигатель. Со временем конструкторы предложили второй двигатель объемом 1,6 л. Если изначально обе модели выпускались на одной линии, то через некоторое время выпуск ВАЗ 2109 отложили.После этого многие покупатели стали жаловаться на качество сборки девяток, отдавая предпочтение более старым модификациям. Даже с учетом этого потребители считают, что 2109 лучше 2114 по внешнему виду, комплектации узлов и агрегатов и ряду параметров.

Подводя итог, можно сказать, что у каждой из этих двух машин есть свои достоинства и недостатки. ВАЗ 2114 — это просто улучшенная и более современная модель 2109, которая отличается дизайном передней части кузова, новым панельным управлением и салоном, ориентированным на европейские стандарты.

Один из самых распространенных автомобилей на внутренних дорогах. Популярность четырнадцатой модели обусловлена ​​оптимальным соотношением цены и качества, которым она обладает.

Четырка (ВАЗ 2114)

Сложно за сопоставимые деньги (на вторичном рынке за четырнадцатый просят от 100 до 200 тысяч рублей, новые модели — в пределах 250-300 тысяч) найти современный тележку, который имел бы аналогичную надежность и выносливость.

Эта статья будет посвящена техническим вопросам. Узнаем, чем четырнадцатая отличается от девятки, и разберемся, какой модификации 2114 лучше отдать предпочтение в реалиях сегодняшнего дня.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕТЫРНАДЦАТОГО

Для начала рассмотрим основные характеристики.

Четырнадцатая модель представляет собой 5-дверный хэтчбек со следующими габаритами кузова (мм): D — 4112, W — 1650, H — 1402. — 970 кг, масса Предельная загрузка — 470 кг.

Колесная база ВАЗ 2114 аналогична девятке — 2460 мм, колея между передними колесами 1400 мм, 1370 мм. Во всех модификациях четырнадцатый имеет передний ведущий мост. Расстояние между поддоном кузова и дорогой 170 мм.

Автомобиль комплектуется 5-ступенчатой ​​коробкой передач со следующими передаточными числами:

• Первая скорость — 3,636;
• Второй — 1,95;
• Третий — 1,357;
• Четвертый — 0,941;
• Пятая — 0,784;
• Реверс — 3,53.

Четырнадцатый вмещает 43 литра бензина. Производитель рекомендует топливо АИ95.

Тормоза барабанные установлены сзади. Тормозной путь груженого автомобиля на скорости 80 км / ч составляет 38 метров.

ВАЗ 2114 выпускался с двумя вариантами двигателей — на 8 и. Все различия между ними подробно рассмотрены в последнем разделе статьи.

ОТЛИЧИЯ ВАЗ 2114 И ВАЗ 2109

Поскольку четырнадцатая, по сути, является доработанной версией девятки, необходимо разобраться, в чем главное отличие ВАЗ 2109 от ВАЗ 2114.

Пройдемся по самым важным моментам.

По габаритам четырнадцатый немного отличается от девятки — он на 10 сантиметров длиннее и на 40 кг тяжелее.Клиренс и колесная база без изменений.

Отличия в кузове довольно существенны — наличие нового капота, фар, радиатора, бамперов и молдингов создают впечатление совершенно нового автомобиля. Если говорить о качестве металла, то у четырнадцатой модели дела обстоят намного лучше — при правильном уходе она не гниет даже в самых проблемных местах.

Базовая модель ВАЗ 2114 оснащалась 8-клапанным двигателем объемом 1500 см 3, аналогичным таковому на девятке, но в 2007 году модели с 1.Соответствующий стандарту Евро-4 двигатель объемом 6 литров с электронной педалью газа и электрическим дросселем начал сходить с конвейера.

В 2010 году в продажу поступила модификация Супер-Авто с 16-клапанным силовым агрегатом, который по всем параметрам превосходит девятку.

Шасси четырнадцатого, для сравнения, не претерпело серьезных конструктивных изменений.

Салон — одно из ключевых преимуществ четырнадцатого по сравнению с ВАЗ 2109. Первое, что следует отметить, это то, что он не «гремит» (благодаря использованию жесткого пластика), тогда как в девятке он был одна из главных проблем.

Над созданием интерьера салона работали специально приглашенные иностранные дизайнеры, поэтому он визуально сопоставим с интерьером иномарок среднего класса того же года выпуска.

В отличие от девятки, салон ВАЗ 2114 отличается более мягкими формами и наличием различных мелочей — стеклоподъемников, новых сидений, пепельниц с подсветкой, что значительно повышает комфорт как водителя, так и переднего пассажира.

Существенно улучшена и функциональность кабины оснащена бортовым компьютером, который информирует водителя о состоянии основных систем автомобиля, температуре окружающей среды, текущем времени и имеет множество полезных функций.

ОСОБЕННОСТИ МОДЕЛЕЙ С 8 И 16 КЛАПАНАМИ

Модельный ряд 2114 представлен двумя заводскими модификациями: классическая «Самара», выпускавшаяся в период с 2001 по 2013 год, и «Супер-Авто», выпускаемая дочерним предприятием ВАЗа — ЗАО «Супер-Авто». поставки которых на рынок начались в 2010г. и продолжаются по сей день.

Эти модификации отличаются силовым агрегатом: на Самаре двигатель с 8 клапанами, на Супер-Авто — мотор с 16 клапанами, которым в наличии стоит Лада Приора.

Визуально определять, какой двигатель установлен на четырнадцатом, только профессионалы, или те, кто хорошо разбирается в модельном ряду ВАЗ, так как внешне у них есть только одно отличие — разные по диаметру колесные диски: 8v у 13-дюймовых дисков, 16v у четырнадцатидюймовых. диски.

Все основные отличия заключаются в силовых агрегатах, которые похожи только на один литр — на обе модели устанавливаются двигатели объемом 1,6 литра.

Перейдем к основным достоинствам модели 16v:

• Максимальная мощность двигателя 16v составляет 66 кВт, что обеспечивает 5000 об / мин, в то время как двигатель 8v мощностью 60 кВт производит 5200 об / мин;
• Если перевести эти характеристики в лошадиные силы, то в 16в — 90 лошадей, а в 8в — 81;
• Кроме того, в силовом агрегате 16v значительно улучшена полнота сгорания.топливная смесь, у 16-ти клапанной четырнадцатой, расход на 100 км — 7 литров, у модели 8v — 7,6 л / 100 км;
• Двигатель 16v также имеет лучший крутящий момент (Нм) — 131 / 3700мин, 8v — 120 / 2700мин, поэтому скорость разгона шестнадцатиклапанного двигателя намного превышает 8v — 11,2 и 13,2 секунды до сотни соответственно;
• Максимальная скорость 16v — 190 км / ч, 8v — 160 км / ч.

Повышенная мощность силового агрегата 16v привела к усовершенствованию 14-дюймовых дисков с вентиляционной полостью, наличие которой исключает возможность перегрева тормозных колодок в момент экстренного торможения.

Также стоит отметить, что ВАЗ 2114 с двигателем 16v намного увереннее держит проезжую часть за счет улучшенной подвески — автомобиль оснащен энергоемкими амортизаторами и улучшенными стойками.

На этом обзор четырнадцатого подошел к концу.

Теперь несколько слов знатоков по ВАЗ-2114. Новая покупка требует антикоррозийной обработки, замены гидрокорректора фар на электроприбор, заводские передние динамики, последние сильно портят диск, отвечающий за тормоза.

Ничего хорошего нельзя сказать о качестве комплектующих, а вот в ВАЗ-2109 все еще хуже. Безопасность страдает так же, как и в девятке, проклейка салона — обязательное условие комфортной езды.

В заслугах ВАЗ-2114 специалисты зафиксировали следующее:

• недорогая, экономичная в обслуживании, возможность устранения неполадок своими руками;
• простота использования;
• хорошая проходимость;
• низкий расход бензина;
• бесконечные возможности настройки.

Отзывы владельцев о ВАЗ-2109

Лада 2109 стоит почти в 2 раза дешевле своего последователя ВАЗ-2114, поэтому водители все чаще задаются вопросом, стоит ли переплачивать за вторую модель. Чтобы понять, что лучше ВАЗ-2109 или ВАЗ-2114, обратимся к изучению отзывов автомобилистов о Ладе 2109 на форумах:

1. Корпус быстро гниет. Что еще неприятно удивило, так это то, что цена датчиков такая же, как у иномарок.Хотя за такую ​​копейку от машины многого ожидать не приходится — главное, что на ходу.
2. Едит хорошо, управляема, за 170 000 км не проливов. Передний привод радует габаритами, машина маневренная, но не хватает простора заднего сиденья.
3. Покраска оставляет желать лучшего — сразу нужно отвезти на СТО и перекрасить, а сверху покрыть антикоррозийным составом. Двигатель мог бы быть и мощнее — 8 клапанов для хорошей мощности явно недостаточно.Тем, кто разбирается в обслуживании и ремонте, девятка понравится — ее легко ремонтировать, не сложно найти запчасти, при правильном уходе машина остается надежным железным конем в любых погодных условиях на различных трассах России.
4. Живу в деревне, на такси использую девятку, проходимость отличная! Экономный расход топлива.
№
5. После шести месяцев эксплуатации Лады 2109 гнили днища, и пришлось провести капитальный ремонт.
6. Коробка слабая, разваливается, дверные ручки очень хрупкие.Пороги, арки гниют, появляется ржавчина.

Сравнение отечественных автомобилей ВАЗ-2114 и ВАЗ-2109 вполне актуально. Многие автомобилисты продолжают спорить, стоит ли. Они похожи внешне, выпускались одним заводом. Поэтому естественно будет выяснить, в чем разница, стоит ли переплачивать за более новую версию и насколько четырнадцатая модель превзошла легендарную «девятку». Выбирая между ВАЗ 2109 или ВАЗ 2114, следует учитывать все аспекты этих автомобилей.В конце концов, производитель не стал бы выпускать одни и те же автомобили под разными названиями. Хотя среди автомобилистов бытует мнение, что обе машины абсолютно одинаковые. Следует полагаться на факты, с помощью которых можно будет сравнить обе машины и найти среди них лучший вариант для покупки.

Сравнение ВАЗ-2114 или ВАЗ-2109.

Коротко об автомобилях

Начнем со старшей модели, которая существует на внутреннем рынке уже не один десяток лет. ВАЗ-2109 — пятидверная версия купе, выпускавшаяся под маркой ВАЗ-2108.«Девятка» позиционируется как легковой автомобиль. Волжский завод выпускал такую ​​машину до 2006 года, после чего права на выпуск модели перешли к сызранскому предприятию. Чаще всего машину называют просто «девяткой» или Спутником.

И ВАЗ-2114 стал обновленной версией легендарной «девятки». Изменения в меньшей степени коснулись технических характеристик, но заметно изменили внутреннее оборудование и внешний вид автомобиля. Серийное производство четырнадцатого началось в 2003 году.Выпуском занимался Волжский завод. Это также 5-дверный переднеприводный хэтчбек. Его часто называют Самарой 2. Машины можно считать полноценными родственниками. Нельзя сказать, что ВАЗ-2114 получил большое количество обновлений, из-за которых автомобиль стал существенно отличаться от предшественника.

Именно сильное сходство между автомобилями заставляет потенциальных покупателей задуматься о целесообразности покупки того или иного автомобиля. С одной стороны, я не хочу переплачивать за более дорогой 2114, так как «девятка» практически такая же.С другой стороны, четырнадцатая модель новее и поэтому потенциально должна быть намного лучше девятой. Чтобы понять истинные характеристики двух автомобилей, следует изучить их сильные и слабые стороны.

ВАЗ-2114

Специалисты выделяют несколько сильных и слабых сторон этого автомобиля. Не будем забывать, что речь идет об автомобилях отечественного производства … При всей любви и уважении к российскому автопрому наши автомобили пока не выдерживают конкуренции с ведущими автопроизводителями Европы, США и Азии.Но нам все же удалось добиться определенных успехов. Для начала рассмотрим недостатки четырнадцатой модели, которые нам удалось выявить в процессе эксплуатации и обслуживания такой машины. При покупке данного автомобиля настоятельно рекомендуется обработать кузов антикоррозийными составами, заменить гидрокорректоры передней оптики и заменить их на электрические приборы.

Также есть проблемы с заводскими передними колодками, которые негативно сказываются на состоянии тормозного диска. Компоненты не самого высокого качества, хотя в случае с «девяткой» ситуация еще хуже.В плане безопасности машина осталась такой же, как и до модернизации. Следовательно, в этой составляющей покупатель не выигрывает. Еще одна немаловажная проблема — уровень комфорта. Звукоизоляция в машине низкая. Если вы хотите добиться относительно хорошего комфорта, вам обязательно придется оклеить интерьер шумоизоляционными материалами.

К основным достоинствам ВАЗ-2114 можно отнести следующие моменты:

• машина недорогая в обслуживании;
• покупка запчастей дешево;
• большинство ремонтных работ можно сделать самому;
• это простейшая машина по сложности эксплуатации;
• хорошая проходимость, что позволяет управлять автомобилем на самых сложных участках и грунтовых дорогах;
• хорошие показатели эффективности по расходу топлива и масла;
• вагон открывается.

это хороший выбор для жителей регионов, молодых парней, которые ищут хорошую первую машину за небольшие деньги. Сейчас ассортимент запчастей и элементов тюнинга настолько огромен, что открывается невероятный простор для творчества. Неудивительно, что основной аудиторией этого автомобиля отечественного производства считается молодежь и любители автотюнинга. Хотя в качестве семейного автомобиля 2114 можно считать. Машина не имеет серьезных проблем по техническим характеристикам, надежности и долговечности.Поэтому ВАЗ-2114 не требует больших затрат семейного бюджета, что делает машину выгодной покупкой за скромные деньги.

ВАЗ-2109

Кто-то скажет, что «девятки» такие же, как их наследник в лице ВАЗ-2114. Но это не так. Производитель выпускал «девятку» в нескольких модификациях, на автомобиль ставил разные силовые агрегаты, работающие на бензине. Цены даже ниже, чем у рассматриваемого аналога ВАЗ-2109.

Специалисты выделяют несколько основных преимуществ этой машины:

1. Двери.Они широкие, удобные для посадки людям любого телосложения. Поэтому в машину легко поместится даже тучный человек.
2. Багажник. Багажное отделение на ВАЗ-2109 нельзя считать образцовым и рекордным среди автомобилей своего класса. Но при, казалось бы, скромных внешних габаритах автомобиля в багажнике помещается внушительное количество вещей.
3. Подвеска. Чего нельзя отнять у «девятки», так это тщательно продуманной подвески. Это преимущество делает этот автомобиль очень проходимым.Не каждый современный кроссовер пройдет там, где отечественный ВАЗ-2109 без проблем преодолеет все препятствия. Поэтому эту машину предпочитают те, кому приходится регулярно ездить по ухабистым дорогам, ямам, неровностям, грунтовым местам и т. Д. Как известно, таких дорог в России очень много.
4. Удельный вес. В этой машине он небольшой, что позволяет двигаться с большой скоростью и преодолевать внушительные расстояния. Салон хоть и не самый комфортный, но водители легко выдерживают многочасовую езду.
5. Динамизм. Для отечественных автомобилей это понятие относительное. Но если сравнивать ее с остальной линейкой АвтоВАЗа того времени, когда производилась «девятка», то эта модель объективно самая динамичная. Хороший разгон, довольно плавный ход при адекватном расходе топлива.

Но не все так идеально в случае с легендой. российский автопром … У ВАЗ-2109 тоже есть свои объективные недостатки.

Основными недостатками машины специалисты называют:

1. Старые двигатели.Первые модели выпускались с 1987 года. Затем под капот поставили восьмиклапанные моторы. Современные машины оснащаются улучшенными шестнадцатиклапанными силовыми агрегатами, которым ВАЗ-2109 существенно уступает.
2. Безопасность. Это актуальная проблема для всей линейки ВАЗ, включая ВАЗ 2109 и 2114. По результатам проведенных испытаний прочностные показатели оказались на низком уровне. Поэтому при неосторожном вождении велика вероятность получить тяжелые травмы в результате аварии.Неутешительные итоги подвела. Итак, водителям следует быть предельно осторожными на дороге и придерживаться правил безопасного вождения.
3. Слабые системы. В случае с «девяткой» чаще всего выходят из строя вентиляция и отопление. Из-за этого регулярно возникают вопросы по ремонту этих агрегатов.

В целом ВАЗ-2109 выглядит неплохим вариантом в качестве бюджетного подержанного автомобиля. Эти автомобили пользуются заслуженной популярностью, их часто можно встретить у владельцев разного возраста, что делает машину универсальной.«Девятка» не является модельным семейным автомобилем … Хотя бы потому, что показатели безопасности здесь низкие. Но если вы ищете за скромные деньги автомобиль, который можно тюнинговать, использовать как рабочую лошадку и заниматься постоянным ремонтом, то ВАЗ-2109 станет одним из приоритетных вариантов для российского рынка … найти достойный аналог среди иномарок за те же деньги.

Основные отличия и сравнение автомобилей

Определить с первого взгляда различия между двумя отечественными автомобилями не так-то просто.Это и понятно, поскольку ВАЗ-2114 пришел на смену ВАЗ-2109 как модернизированный, улучшенный вариант своего предшественника. Это не переход на совершенно новую модель. Сейчас такие перевоплощения называют рестайлингом. ВАЗ-2114 не дотягивает до автомобиля нового поколения, так как с «девяткой» слишком много общего. Автомобиль другой, но по менее значимым параметрам, по мнению экспертов и автомобилистов. Но вы можете сравнить ВАЗ-2114 и 2109. Если внимательно изучить особенности двух автомобилей, выпускаемых российской компанией, вы поймете, чем они отличаются друг от друга.

Сравнивая ВАЗ-2109 и ВАЗ-2114, мы приходим к следующим выводам:

Это основные отличительные признаки, по которым можно сравнивать два автомобиля. российского производства … Важно понимать, что обе машины — рабочие лошадки, а не предметы роскоши или элитные автомобили. Если вам нужен высокий уровень комфорта, современное оборудование, кондиционеры, подушки безопасности разных типов, то эти автомобили явно не для вас.

Где выбрать

Каждый покупатель должен сам решить, какой автомобиль ему больше подходит.Это зависит от ряда факторов, поэтому вам нужно руководствоваться не одним, а несколькими наиболее важными критериями.

Подводя итоги сравнения ВАЗ-2109 и ВАЗ-2114, можно сделать следующие выводы:

• четырнадцатая модель является усовершенствованием «девятки», но никак не переходом на совершенно новую машину или серьезная революция в сфере отечественного автопрома;
• ВАЗ-2114 получил измененную переднюю часть кузова, которая стала более интересной и привлекательной, но потеряла в надежности бампера;
• четырнадцатый ВАЗ имеет новую приборную панель, которая по комфорту и просто по внешним данным приблизила машину к европейскому уровню;
автомобилей
• собрано на разных предприятиях, из-за чего даже одни и те же автомобили иногда оказываются изготовлены неодинакового качества;
• ВАЗ-2114 сделан с целью приблизиться к европейским стандартам качества и придать автомобилю лаконичный, интересный и динамичный вид;
• ВАЗ-2109 остается одним из самых надежных отечественных автомобилей, которые продолжают пользоваться большим спросом.

Можно почти со 100% уверенностью сказать, что выпуск 2114 не полностью оправдал ожидания автопроизводителя. АвтоВАЗ хотел сделать эту машину достойной заменой легендарной «девятке», которая удовлетворит потребности современного потребителя и сможет составить конкуренцию импортным автомобилям. В итоге мы получили практически тот же ВАЗ-2109, но с измененной внешностью и модернизированным салоном. Суть осталась прежней. Тем более до того момента, когда производитель решил добавить в модельный ряд 16-клапанный двигатель.

Если вы хотите «девятку» с более привлекательным дизайном, отличными возможностями тюнинга и электростеклоподъемниками, но готовы заплатить немного больше, вам обязательно стоит взять ВАЗ-2114. Только опытные автомобилисты настоятельно рекомендуют в этом случае брать версию только с новым двигателем. В сочетании с восьмиклапанными двигателями четырнадцатая модель теряет ряд своих достоинств. Для людей, которым нужна конструктивно простая, надежная и долговечная машина, хоть и лишенная некоторых прелестей автомобилей европейского образца, «девятка» идеальна.Кроме того, сейчас существует множество способов самостоятельно преобразить автомобиль, установить такие же электростеклоподъемники своими руками, изменить внешний вид и добавить в салон всевозможное оборудование. ВАЗ-2109 дешевле, но по сути не сильно уступает своему наследнику.

Примите решение самостоятельно. Многое зависит от того, в каком состоянии вам удастся найти машину. В связи с этим добавим, что лучше брать «девятку» в отличном состоянии, чем покупать за те же деньги ВАЗ-2114 с явными проблемами с кузовом или двигателем.

Электрокорректор фар: установка — Автомобили 2021

Электрокорректор фар — средство для изменения направления луча света от головного света. На автомобилях ВАЗ по умолчанию установлен гидропривод с корректором, который имеет меньшую привлекательность и быстро выходит из строя. Поэтому многие автовладельцы предпочитают устанавливать электроприводы, а не гидравлику. Они намного надежнее, проще в эксплуатации, потребляют очень мало тока и поэтому не будут влиять на работу всего транспортного средства в целом.Ручку регулировки можно установить в любом удобном месте.

Зачем нужны корректоры

Основной характеристикой луча ближнего света для любого автомобиля является светотеневая граница. Это линия, разделяющая свет и тьму, именно на ней заканчивается освещенная площадка перед автомобилем. Далее водитель ничего не видит. Причем эта граница находится на разном расстоянии от машины — все зависит от разгона и загруженности. Чем больше масса, которую перевозит автомобиль, тем выше луч света.

Электрокорректор фар ВАЗ-2110 способен исправить эту ситуацию. Если при движении без нагрузки балка находится в нормальном положении, то с увеличением массы она сместится вверх. Можно приоткрыть капот и немного опустить отражатели — для этого доступны даже специальные ручки. Но ведь за одну поездку масса авто может измениться в несколько раз — тут с настройками не нарваться. Было бы намного удобнее производить регулировку из салона. Именно это и позволяет система коррекции.

Разновидности электрокорректоров

По виду работ можно выделить следующие типы корректоров с электроприводом:

1. Ручной — регулировка осуществляется переключателем на панели приборов.
2. Автоматически — коррекция происходит по датчику положения тела.

Среди ручных еще можно выделить гидравлическое, пневматическое и механическое. Но они менее актуальны. Электрокорректор фар ВАЗ-2115 намного эффективнее в эксплуатации и позволяет автоматизировать настройку головного освещения.

Электромеханические типы корректоров

Этот вид устройств является высокотехнологичным, наиболее востребованным и распространенным. Его конструкция проста, состоит из нескольких элементов:

1. Мотор-редукторы для каждой фары.
2. 4-х позиционный переключатель.
3. Электропроводка.
4. Предохранитель.

В случае использования такого устройства вам потребуется:

1. Снимите (если установлен) гидравлический привод.
2. Если вы планируете установить коммутатор в другом месте, то первый элемент не обязателен.Наиболее подходящее место для установки переключателя — слева от руля.
3. Проложите проводку к каждой фаре. Провода желательно соединять жгутами специальными пластиковыми стяжками.
4. Заменить регулировочные стержни старого гидрокорректора на новые шаговые двигатели.
5. Подсоедините провода к шаговым двигателям.
6. Поскольку данное устройство потребляет хоть и небольшой ток, необходимо установить предохранитель на 7,5 А в разрыв плюса блока питания.Это устройство убережет вас от короткого замыкания. Но лучше всего посчитать, какой максимальный ток потребляет вся система. Исходя из этого значения, выбирайте подходящий предохранитель с запасом 25%.

Подключать электрозащитные фары ВАЗ-2109 лучше всего к проводке, идущей от замка зажигания. Это полностью обесточит цепь при выключенном зажигании, и это повысит надежность устройства и безопасность.

Автокорректор работы

Это более продвинутое решение, так как операция полностью исключает возможность вмешательства в работу системы.Широко распространены в оптике новых автомобилей и ксеноновые фары. В последнем случае луч света имеет большую интенсивность, поэтому обязательно установить коррекцию — движущиеся в обратном направлении драйверы не будут ослеплены.

Применение автокорректора очень широкое, расстояние от кузова автомобиля до светотеневой границы одинаковое, независимо от:

1. Неровности дороги.
2. Скорость автомобиля.
3. Разгон.
4. Нагрузка

Основные узлы автокорректора

Нормальную работу системы обеспечивает:

1. Датчиков положения кузова обычно бывает 2 или 3 (задних и передних).
2. Блок управления на микроконтроллере с максимально простым алгоритмом работы.
3. Исполнительные механизмы — шаговые двигатели в фарах.
4. Электропроводка.

С помощью датчиков контролируется расстояние до поверхности дороги впереди и позади автомобиля. С помощью электронного блока управления рассчитывает угол наклона машины. Причем, в зависимости от скорости автомобиля регулируется световой луч. Практически во всех автоматических системах предусмотрена ручная настройка — для этого установлен выключатель.

Установка автокорректора

Для проведения работ по установке электрозащитных фар на ВАЗ-2110 вам потребуется:

1. Снимите фары и полностью избавьтесь от старого исполнительного механизма корректора (если установлен).
2. При необходимости увеличьте проем, в котором планируется установка нового привода.
3. Установить новые исполнительные механизмы на фару; при необходимости используйте герметик. В некоторых случаях приходится полностью менять конструкцию, проделывать большие отверстия и устанавливать в них электродвигатели.Чтобы внутрь фары не попала пыль, обязательно заделайте все зазоры герметиком.
4. Одним из требований для установки датчика дорожного просвета является расстояние около 260 мм до поверхности дороги. Установка производится на задний и передний мосты.
5. Провода от датчиков к блоку управления можно проложить через туннели, в которых расположены тормозные трубки. Если таких туннелей нет, то просто соедините провода с трубками стяжками.

Теперь вы можете подключить всю систему к бортовой сети и опробовать ее в действии.

Стоимость доработки

Цена электрозащитных фар немалая — самые простые можно приобрести за 1500-3000 руб. Не исключено, что на ВАЗ будет проще установить штатный гидравлический уравнитель, который стоит в разы дешевле — 300-500 рублей, но и срок службы у него не очень большой. Да и с установкой устройства могут возникнуть проблемы. Что касается автоматических систем, то они имеют еще большую стоимость — более 13 000 рублей. Для российского автопрома слишком высокая цена.

Хороший свет на ВАЗ 2114

Как уверяют специалисты и те автовладельцы, которые уже улучшили оптику своих автомобилей, улучшить фары на собственном автомобиле довольно просто. Причем такое мероприятие можно провести без помощи работников СТО в собственном гараже или боксе, если производить настройку автомобильной оптики пошагово с учетом рекомендаций специалистов.

Подготовительный этап

Перед тем, как приступить к регулировке, нужно пройти подготовительный этап, который подразумевает обнаружение дефектов.Последнее может ухудшить работу оптических приборов и очистку самих фар:

1. Первоначально нужно тщательно очистить фары от различных загрязнений. Для этого рекомендуется использовать специальные моющие средства, предназначенные для очистки оптики.
2. После очистки фар моющими средствами обязательно промойте приборы под проточной водой и дайте им полностью высохнуть.
3. Далее нужно проверить, нет ли дефектов на отражателях и фарах.Если на стекле обнаружены малейшие трещинки или сколы, то стекло необходимо заменить.

По мнению специалистов, фары лучше освещают дорогу, если в них установить ксеноновые или галогенные лампы. Такого мнения придерживаются и автомобилисты, на собственном опыте убедившись, что без ксенона противотуманный элемент намного хуже освещает дорогу.

Купить галогенные или ксеноновые лампы для автомобильных фар довольно просто, посетив для этого рынок или магазин.

Поэтапная юстировка оптических приборов

Сами фары улучшаем винтами. Для этого используйте саморезы, отвечающие за горизонтальную и вертикальную плоскости. Совершая вращательные движения винтами, можно довольно просто изменить положение оптического прибора. На СТО к этому мероприятию мастера используют оптические приборы, а самонастраивающимся автовладельцам поможет специальный экран. Процесс улучшения фар рекомендуется делать в следующей последовательности:

1. Регулировку следует проводить с включенными фарами, а автомобиль должен располагаться у самой ровной стены.Расстояние от оптического прибора до стены не менее 5 м. Правильная регулировка будет произведена, если на сиденье водителя поставить груз, вес которого примерно совпадает с весом водителя, а топливный бак будет заполнен хотя бы наполовину.
2. Далее вам нужно построить экран. Для этого нужно нарисовать мелом вертикальную линию на плоской стене, используя для этого линейку, так, чтобы ее ось точно совпадала с центром станка. Помимо основной линии нужно провести две дополнительные, которые должны совпадать с центральной частью фар.Наконец, горизонтальная линия проводится точно на уровне оптики и дополнительная линия, примерно на 6 см ниже, для обозначения центра светового пятна.
3. Регулировку необходимо производить поочередно, накрыв одну из фар непрозрачным материалом, например, толстым картоном.
4. Процесс уравнивания считается завершенным, если верхняя линия совпадает с центром оси, а пересечение вертикальных линий с центром световых пятен будет соответствовать пересечению горизонтального и наклонного участков световых лучей.Убедиться в правильной регулировке фар поможет специальная схема регулировки оптических автомобильных приборов, которую можно найти на интернет-ресурсе.

Какие фары лучше на ВАЗ 2114. Многие владельцы ВАЗ 2114 крайне недовольны качеством работы установленной заводской фоп. Соответственно для многих очень остро стоит вопрос выбора, какие фары лучше на ВАЗ 2114? Попробуем разобраться в этом вопросе подробнее.

Среди предложений автомобильного рынка два основных конкурента: фары Киржач и фары Bosch.

На первый взгляд непонятно, что эти фары совсем другие, но стоит столкнуться с необходимостью замены любой из фар, есть риск приобрести абсолютно не подходящую модель, которая будет отличаться от второй. фара.

Разница фар Бош и Киржач:

• Для замены лампочки в основном освещении необходимо под капотом на фаре Bosch отсоединить черный кожух, имеющий форму круга.Фара Киржач имеет прямоугольный кожух и крепится двумя винтами.
• Фары различаются по рисунку стекол, за исключением того, что на каждой из них есть клеймо производителя. В комплектации Bosch есть рамка для стекла, ее замена не требует полного разбора фары.
• Различия существуют и в креплении указателей поворота. Токарный Киржач снабжен двумя креплениями, имеет центральную защелку и пружину натяжителя. Поворотный стол Bosch также оснащен двумя креплениями и пружинным натяжителем, но не имеет фиксатора.Это свидетельствует о том, что поворотник одной фирмы нельзя заменить на модель другой фирмы, взаимозаменяемость полностью исключена.
• Рефлектор тоже имеет существенные отличия. У фирмы Киржач отражатель узкой и длинной формы с внутренней перегородкой, разделяющей световой пучок пополам. К тому же в рефлекторе отсутствует верхняя стенка. Отражатель Бошевского короче и шире; им оснащены все стены модели.

При более сбалансированном и качественном отражателе Бошевского свет модели более яркий и насыщенный по сравнению с моделью оппонента.Также для достижения большего эффекта допускается замена лампы на более качественную, при этом необходимо провести процедуру регулировки.

Модернизация фар

Киржач, в отличие от Бош, имеет более удобную конструкцию, что позволяет при желании модифицировать и модернизировать продукцию, улучшая ее работу. Для этого нужно внести небольшие изменения в детали конфигурации, что улучшит качество и пространство светового луча. Говоря проще Киржач, удобнее для автомобилистов, у которых есть возможность вносить коррективы и доработать продукцию производителя.

Для проведения процедуры доработки модели Киржач необходимо ее удалить, для этого необходимо выполнить следующие действия:

1. Разборка фары. Сначала необходимо отсоединить стекло. Постарайтесь быть максимально осторожными, чтобы не повредить стекло, так как оно засажено герметиком.
2. Снимите светоотражающую накладку, отвернув три крепежных болта.
3. Полностью разбирать фару по частям не нужно, т.к. нас интересуют только модули.

Переходим к процедуре апгрейда модели Киржач, а сделать это можно разными способами:

• Переместите линзу к отражателю. Этот процесс позволит вам при необходимости изменить угол падения светового луча. При перемещении объектива помните, что шторка должна находиться на одинаковом расстоянии, 50 — 51 мм. Затем делаем замеры, чтобы приблизить линзу к рефлектору на 10 мм. Потом отпиливаем по метке и фиксируем линзу обратно в модуль, модуль стал короче.

Важно знать, что сильное приближение линзы приведет к ее перегреву, поэтому оптимальный вариант приближения линзы на 10 мм обеспечит нужную ширину светового луча и, соответственно, высоту.

• Модернизация штор. Изготовление занавески — очень ответственный этап работы. Для начала делается узор шторки и максимально точно переносится на металл, не допуская появления неровностей.

Крепить готовую шторку необходимо непосредственно к модулю рефлектора.Затем модуль собирается, и световой луч фокусируется путем перемещения линзы.

Установка модуля непосредственно в фару имеет нюансы. Из-за укорочения корпуса модуля он расположен глубже, поэтому накладка декоративного типа предотвратит рассеяние света. Таким образом, лучше закрепить модуль с помощью 2-х болтов, которые будут фиксировать корпус и отражатель, а также зафиксировать модуль внутри фары. Нюанс в том, что обе гайки затягиваются одновременно и довольно сильно.

На заметку, модуль должен быть установлен точно, иначе фара будет светить не в ту сторону, и регулировка ничего не даст. Перед посадкой стекол фар на герметики важно проверить работу фары.

• Кольцевой модуль необходимо убрать. Эта процедура применима только к шлифовке кромок модульного корпуса. Если уменьшить край кольца на 1 мм, оно не будет мешать проникновению света.
• Изменение формы отражателя для увеличения ширины светового луча.

Если фары светят недостаточно хорошо, можно прибегнуть к самостоятельной модернизации любым из этих способов или всеми вместе. Если фары Bosch имеют более сложную конструкцию, то модель Киржач имеет более простую сборку, что позволяет модернизировать их вручную.

Указатель цены на фары

Как ни странно, но цена на налобные фонари BOSCH в Москве несколько ниже, в отличие от продукции оппонента. С чем это связано, неясно, возможно, технологии производства Киржач более дорогие по сравнению с технологиями Bosch.

Еще одно видимое отличие этих моделей.

• У модели Bosch на усилителе поворотников бриллиантовая огранка, у Киржач такой нарезки нет.
• Поддержка Киржача не такая, как у конкурента.
• Задние фонари имеют разные заглушки, у Бош один сплошной, у Каржач два резиновых круглых.
• Рефлектор лампы ближнего света у фары Бош имеет насечку, у литой лампы Киржач.
• Размеры расположены в разных местах.

Заключение

Возможно, вы уже для себя определились, какие фары лучше на ВАЗ 2114, Киржач или Бош. Но давайте еще раз пройдемся по всем позициям, итак:

1. Мы выяснили, что фары Bosh имеют гораздо более яркий и насыщенный свет в отличие от моделей оппонента.
2. Фонари Киржач можно самостоятельно модернизировать, вносить изменения нужным вам способом. Но важно отметить, что далеко не все водители готовы тратить время на переделку фар даже в лучшую сторону.Опять же, есть исключения из общего правила, есть автомобилисты, которые постоянно готовы совершенствоваться. технические характеристики вашего автомобиля, даже если речь идет о фарах.
3. Индекс цен Bosch немного ниже, чем у компании-конкурента.

Вот три основных момента, которые отличают эти модели друг от друга, что лучше Киржач или Бош, решать вам.

Опасность плохо светящих фар — нельзя недооценивать! Плохое освещение является причиной аварии, а в результате травмы не только водителя, повреждения его машины, встречного движения и в пути.

Это должно стремиться

Найдите причину, которая вам нужна:

• Неисправная лампа.
• Грязное стекло.
• отражатель поврежден или отслаивается.
• Недостаточное напряжение.
• Неустановленное направление светового потока.

Замена тусклой лампы

Фонарь заменяется отверткой (тонкой) или шилом. Защитный короб снимается откручиванием винтов на блоке фары. Под крышкой виден механизм держателя и трехконтактный блок.

Заменить лампу

Процедура начинается с отключения контактного блока . Далее нажатием на монтажную пружину лампу снимают с последующей заменой. Параллельно с отражателем отводится конденсат. Наличие такого осветительного прибора отключает. Удаление влаги производится через дренажный канал после его предварительной очистки. Установка лампы, сборка производится в обратной последовательности.

Грязные фары и мутные стекла

Грязные фары снижают освещенность дорог на 50%.Более того, стекло со временем стареет, мутнеет. Потрите грязной тряпкой, оставляющей микроскопические царапины.

Яркость автомобильного света на 50% зависит от состояния стекла фары

Возможны трещины, пропускающие пыль, воду (при стирке). Они наносятся на внешнюю, внутреннюю поверхность стекла, рефлектора и приводят к низкой светопроницаемости.

Не восстанавливайте след, на окнах оставляют пылинки, песчинки, камешки, вылетающие из-под колес встречных или проезжающих машин. Царапины, микротрещины преломляются, рассеивают свет в разные стороны , в результате чего пропадает луч.

Замена стекла в фаре

Возможность наклеивания прозрачной пленки не является техническим решением. Явный выход при замене стекол.

Лампы и стекло не могут дать эффекта, если отражатель отслаивается из-за длительного использования. На отечественных автомобилях ВАЗ-2114 предусмотрена возможность замены отражателя, для чего следует:

Низкое напряжение лампы

Низкое напряжение на выводах фары может вызвать слабый свет

Низкое напряжение, вызванное неисправностью генератора тока, окислением или обрывом контактов .При проверке этого узла необходимо, чтобы напряжение, в том числе на контактах лампы, было 13,8 ÷ 14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив неисправность, устранить.

Характерная причина слабого света фар часто используется на авто ксеноновых лампах.

Искаженные фары

Неправильное направление лучей в искаженном положении фар.

Это происходит в результате незначительного удара, даже легкого касания бампера, например, стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением автомобиля на ровной площадке перед гладкой стеной на расстоянии 7 ÷ 10 метров. Т точность направления лучей может быть получена при условии наполненного бака (более 50%) , нормативно накачанных шин. Машина загружена в обычном режиме.

Два винта регулировки фар

Центр одной фары нарисован мелом на стене (другая накрыта, например, куском картона) и центр корпуса.Ниже 12 см — вторая линия. Третья линия проводится на 22 см ниже первой. Вдоль этих трех выступов проводится вертикальная линия, охватывающая центр фары и корпус. Один из двух винтов, расположенных внутри фары, регулирует наклон света, а второй формирует направленный луч.

Сделайте проекцию на вторую строку. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет тоже будет настроен.

Видео о регулировке фар на ВАЗ

• Отсоедините отрицательный провод аккумуляторной батареи.
• Не производите замену при работающем двигателе.
• Для измерения времени с момента выключения лампы, так как она имеет высокую степень свечения.
• Снимите лампу, не дергая и не надавливая, ведь они часто лопаются на мелкие частицы с разлетом, опасным не только для глаз.
• Не создавайте заторов при остановке на проезжей части или обочине дороги из-за непредвиденного затухающего света.Следуйте в ближайший сервисный центр.
• Не злоупотребляйте установкой ксеноновых ламп. Те ослепляют водителей встречных машин, усугубляя возникновение дорожно-транспортных происшествий. Кстати, в некоторых странах СНГ такое запрещено.

Фара светит слабо

Фары светят «в пол»

Если фара светит «в пол», то виноват механизм гидрокорректора фары. Это болезнь ВАЗ-2114.
