принцип работы, назначение и преимущества оборудования для стабилизации давления воды в трубопроводе
Организация водоснабжения в жилом доме, особенно если строение многоквартирное, требует соблюдения множества правил и норм. Часто к поломкам оборудования, появлению протечек, выходу из строя бытового оборудования, подключенного к водопроводу – стиральных и посудомоечных машин, водонагревателей приводит неравномерное давление воды в трубопроводе и резкие его перепады. Помочь с решением этого вопроса поможет регулирующий клапан давления воды.
Какие функции выполняет клапан водяной для регулировки давления
Функции, которые выполняет клапан водяной, состоят в следующем:
- Многие разновидности бытового сантехнического оборудования настроены на работу не выше 3 атм. Система водоснабжения существенно перегружается при повышении этого значения, соединительные переходники и прокладки утрачивают свою надежность, функциональные узлы стиральных и посудомоечных машин выходят из строя.
- Резкий скачек давления чреват гидравлическим ударом, который влечет за собой прорыв трубы и выход из строя агрегатов на котельных. Большой скачок давления может привести не только к поломке, но даже взрыву накопительного водонагревателя. Регулятор давления защитит от подобных неприятностей.
- За счет регулировки давления воды в трубопроводе приходит ее экономичное потребление до 25 % при уменьшении напора до 3 атм.
- При использовании клапанов регулировки давления снижается шум от работы сантехнического оборудования – кранов и смесителей.
- Уменьшение напора воды приводит к тому, что при образовании протечки, потери от затопления будут сокращены, так как устройство снижает подачу воды при падении давления в трубе.
Какими особенностями обладает регулятор давления «после себя» и «от себя»
В зависимости от места расположения регулятора давления в системе, выделяют две основные группы: регулятор давления «после себя» и «до себя».

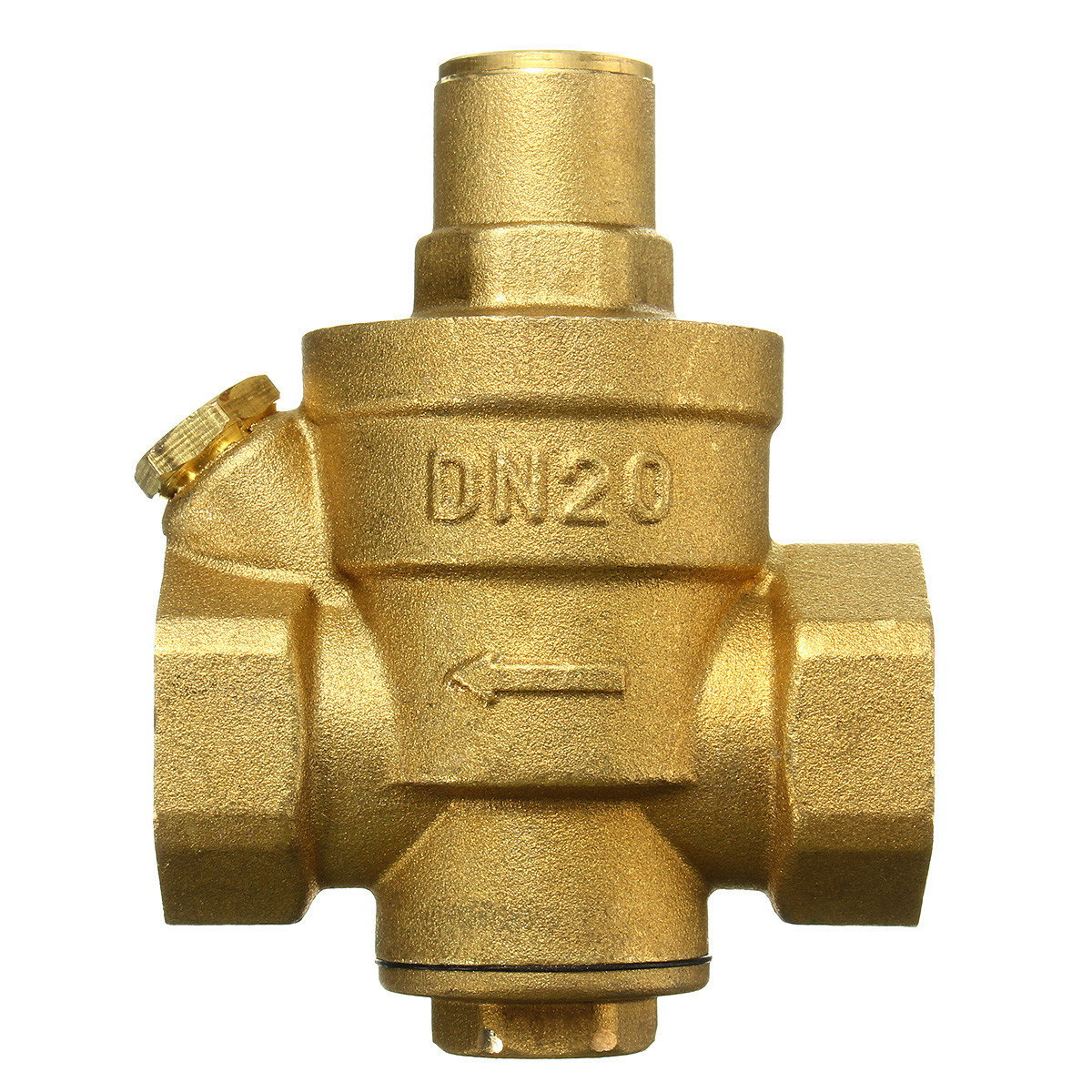

Конструкция РДВ содержит поршень (клапан), пружину «мембрану» и чугунный, латунный или стальной корпус. Дополнительно прибор может иметь манометр, очищающий фильтр, воздушный клапан, шаровой кран.
По долговечности и практичности лидируют мембранные модели. Поршневые более уязвимы перед качеством воды.
Пропускная способность устройств бывает разной. В связи с этим они бывают бытовыми, коммерческими и промышленными.
Как правильно выбирать регулирующие клапаны воды
Выбирая регулирующие клапаны воды, обратить внимание рекомендуется на материал изготовления устройства. Это должен быть прочный металл и сплавы (сталь, латунь, бронза). Широкий ассортимент, предлагаемый множеством специализированных магазинов, состоит не только из достойных товаров этой категории, но и из изделий сомнительного качества. Чтобы правильно выбрать клапан давления, стоит обратить внимание на его стоимость – он не должна быть низкой, и вес – качественное изделие не может быть слишком легким.
Также внимание уделяют качеству литья – на поверхности и стенках изделия не должно быть раковин и обломов.
Специалисты рекомендуют приобретать модели, оснащенные манометрами, благодаря которым настройка оборудования и контроль рабочих параметров будет производиться проще.
Клапаны bermad: преимущества
Клапаны «bermad» широко представлены на российском рынке и более чем за 10 лет зарекомендовали себя, как качественная и долговечная продукция. Являясь собственной разработкой компании Bermad, изделия отвечают всем международным стандартам, сертификатам качества, в том числе ISO 900, требованиям и нормам эксплуатации.
Назначение и эксплуатационные условия позволяют приобрести клапаны многоцелевого или специализированного использования.
Применяемый тип оборудования
Основные типы регуляторов давления |
||||||||
| Мембранные редукционные клапаны с пилотным управлением (Астима, Россия) | ||||||||
|
||||||||
|
||||||||
| Мембранно-плунжерные редукционные клапаны с пилотным управлением (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны для систем теплоснабжения (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны из нержавеющей стали (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны для систем водоснабжения (CSA, Италия) | ||||||||
|
||||||||
|
||||||||
| Редукционные клапаны для пара (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для пара (Valsteam ADCA Engineering, Португалия) |
||||||||
|
||||||||
| Редукционные клапаны для пара из нержавеющей стали (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для пара из нержавеющей стали (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Пилотные редукционные клапаны (Valsteam ADCA, Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для жидкостей (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для газов (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Поршневые редукционные клапаны для малых расходов (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Mембранные редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Mембранные редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Высокоточные редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Высокоточные редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Поршневые редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Поршневые редукционные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для стерильных сред с корпусом на хомутах (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для стерильных сред (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
|
||||||||
|
||||||||
| Мембранные перепускные клапаны с пилотным управлением (Астима, Россия) | ||||||||
|
||||||||
| Мембранно-плунжерные перепускные клапаны с пилотным управлением (Астима, Россия) | ||||||||
|
||||||||
| Перепускные клапаны для систем водоснабжения (CSA, Италия) | ||||||||
|
||||||||
| Перепускные клапаны для пара (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Поршневые перепускные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Мембранные перепускные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Мембранные перепускные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Пилотные перепускные клапаны (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Регуляторы перепада давления (Астима, Россия) | ||||||||
|
||||||||
| Редукционные клапаны для систем бланкетирования (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для систем бланкетирования (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Редукционные клапаны для систем бланкетирования для чистого пара (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
| Перепускные клапаны для систем бланкетирования для чистого пара (Valsteam ADCA Engineering, Португалия) | ||||||||
|
||||||||
.. 1/2»Клапан контроля давления — предохранительный, разгрузочный, балансировочный
Перепускной предохранительный клапан прямого действия
|
-Клапан серии CR представляет собой встраиваемый перепускной предохранительный клапан прямого действия, используемый в блоках или панелях с седлом типа D-10B.
-Клапан обычно используется для регулировки максимального давления в гидравлических контурах, либо для ограничения пиковых значений давления, возникающих при перемещении исполнительно механизма.
-Клапан выпускается с пятью различными диапазонами регулировки давления (макс. 350 бар).
-Давление в контуре воздействует на клапан, прижатый к седлу непосредственно пружиной, расположенной на противоположной стороне. По достижении давления настройки клапан открывается, выпуская избыток потока в отверстие Т, напрямую соединенное с баком.
-Регулировку давления можно производить при помощи винта с потайной шестигранной головкой, оснащенного стопорной гайкой и ограничителем предельного допустимой регулировки.
Перепускной предохранительный клапан с пилотным управлением
|
—Клапан серии CRQ представляет собой встраиваемый перепускной предохранительный клапан с пилотным управлением, используемый в блоках или панелях с седлом типа D-10С.
—Клапан обычно используется для регулировки давления в гидравлических контурах, и позволяет перепускать полную подачу насоса даже при значениях давления, близких к установленным.
—Клапан производится с четырьмя различными диапазонами регулировки давления (макс. до 350 бар).
—Клапан состоит из главного золотника сбалансированного типа и пилотной ступени. Главный золотник, который в обычном положении закрыт, открывается, когда давление в гидравлическом контуре превышает заданное значение в пилотной ступени, выпуская избыток потока в отверстие Т, напрямую соединенное с баком.
—Регулировка давления производится при помощи винта с потайной шестигранной головкой, оснащенного стопорной гайкой и ограничителем предельно допустимой регулировки.
Перепускной предохранительный клапан прямого действия
|
-Клапан серии DBV представляет собой встраиваемый перепускной предохранительный клапан прямого действия, используемый в блоках или панелях с седлом типа D-10E.
-Клапан обычно используется для регулировки максимального давления в гидравлических контурах, либо для ограничения пиковых значений давления, возникающих при перемещении исполнительно механизма.
-Клапан выпускается различными диапазонами регулировки давления (макс. 380 бар).
-Давление в контуре воздействует на клапан, прижатый к седлу непосредственно пружиной, расположенной на противоположной стороне. По достижении давления настройки клапан открывается, выпуская избыток потока в отверстие Т, напрямую соединенное с баком.
-Регулировку давления можно производить при помощи винта с потайной шестигранной головкой, оснащенного стопорной и ограничителем предельного допустимой регулировки.
2-х и 3-х линейный компенсатор давления с фиксированной или регулируемой настройкой
|
— Клапан серии PCK06 представляет собой 2-х или 3-х линейный компенсатор давления встраиваемого типа для установки в блоке или плите.
— Клапан поддерживает на постоянном уровне значение перепада давления (Δp) между магистралью P и каналом
управления Х.
— Клапан обычно используется вместе с пропорциональными распределителями для обеспечения постоянства регулировочной характеристики независимо от колебания давления в магистрали Р.
— Компенсатор может настраиваться в пределах от 7 до 33 бар. Регулировка осуществляется при помощи винта с потайной шестигранной головкой. Винт также может быть оснащен рукояткой.
— Версии с фиксированной настройкой обеспечивают поддержание перепада давления на уровне 4 или 8 бар.
Перепускной предохранительный клапан прямого действия
|
—Клапан серии CD1-W представляет собой перепускной предохранительный клапан прямого действия с резьбовыми присоединительными отверстиями для фланцевого крепления.
—Данный клапан используется также для дистанционного управления предохранительными клапанами и двухступенчатыми редукторами давления.
—Данный клапан производится с четырьмя различными диапазонами регулировки давления (макс. до 350 бар).
—Клапан оснащен регулировочным винтом с потайной шестигранной головкой, стопорной гайкой и ограничителем максимальной регулировки.
Перепускной предохранительный клапан
|
—Клапаны серии RM*-W представляют собой перепускные предохранительные клапаны с резьбовыми присоединительными отверстиями для панельного монтажа с креплением кольцевой гайкой.
—Данные клапаны представлены в двух различных размерах: RM2-W прямого действия для расхода до 50 л/мин; RM3-W с пилотным управлением для расхода до 75 л/мин.
—Клапаны оснащены регулировочным винтом с потайной шестигранной головкой, стопорной гайкой и ограничителем максимальной регулировки.
Перепускной предохранительный клапан
|
— Клапаны серии RQ*-W представляют собой перепускной предохранительный клапан с пилотным управлением с резьбовыми
присоединениями, выполненный в 2-х номинальных размерах для расхода до 400 л/мин.
— Главная ступень оснащена клапаном с коническим уплотнением.
— Возможность дистанционного управления через отверстие Х (смотри параграф 4).
— Данный клапан позволяет перепускать полный поток насоса даже при значениях давления, близких установленному значению. Широкие проходы обеспечивают снижение перепадов давления и нагрева жидкости благодаря низкому
перепаду давления в клапане.
— Клапан обычно оснащается регулировочным винтом с шестигранной головкой. По требованию клапан может быть оснащен регулировочной ручкой SICBLOC.
Перепускной предохранительный клапан с электрическим управлением и с возможностью разгрузки и выбора давления
|
—Клапаны серии RQM*-W представляют собой перепускной предохранительный клапан с пилотным управлением с резьбовыми присоединительными отверстиями BSP, поставляемый в двух номинальных типоразмерах с расходом до 400 л/мин.
—Клапан производится в пяти вариантах исполнения и, благодаря электромагнитному клапану, имеет возможность разгрузки общего потока и выбора до трех значений давления (на предмет различных вариантов исполнения см. таблицу 2).
—Регулировка второго и третьего значения давления достигается при помощи перепускного предохранительного клапана, расположенного между главной ступенью и электромагнитным клапаном.
—Клапан обычно оснащается регулировочным винтом с шестигранной головкой. По требованию клапан может быть оснащен регулировочной ручкой SICBLOC для регулирования основного давления.
Перепускной предохранительный клапан
|
—Перепускной предохранительный клапан с пилотным управлением; главная ступень имеет клапан с коническим уплотнением.
—Стыковой монтаж на промежуточной плите выполняется в соответствии со стандартами ISO 6264 (CETOP RP 121H).
—Возможно дистанционное управление при помощи отверстия X (см. таблицу обозначений для гидравлических схем).
—Клапаны серии RQ*-P позволяют перепускать полную подачу насоса даже при значениях давления, близких к заданной величине.
—Широкие проходы обеспечивают снижение перепадов давления, повышая энергетический КПД установки.
Перепускной предохранительный клапан с электрическим управлением и с возможностью разгрузки и выбора давления
|
—Клапаны серий RQM*-P представляют собой перепускные предохранительные клапаны, выполненные в трех номинальных размерах и предназначенные для расхода до 500 л/мин.
—Клапаны представлены в варианте для стыкового монтажа на промежуточной плите согласно ISO 6264 (CETOP RP 121H).
—Клапаны производятся в пяти вариантах исполнения, обеспечивающие при помощи электромагнитного клапана разгрузку общего потока и выбор до трех значений давления (см. таблицу 2 – Варианты исполнения)
—Регулировка второго и третьего значений давления достигается при помощи перепускного предохранительного клапана, расположенного между главной ступенью и электромагнитным клапаном.
—Как правило, клапан оснащен регулировочным винтом с шестигранной головкой. По требованию клапан может быть оснащен регулировочной ручкой SICBLOC для регулирования основного давления.
Разгрузочный клапан (для контуров с гидроаккумулятором)
|
—Клапан типа MRQA представляет собой перепускной предохранительный клапан с функцией автоматической разгрузки.
При достижении давления настройки клапан осуществляет безнапорную разгрузку насоса и снова нагружает насос, когда давление в контуре снижается до 68% (или 78%) от заданного значения. Для обеспечения этого действия необходимо использовать гидроаккумулятор (см. гидравлическую схему), гарантирующий поддержание давления в контуре. Обратный клапан, имеющийся в моделе MRQA/C, предотвращает падение давления в гидроаккумуляторе через открытый разгрузочный клапан. Система поддерживает давление в гидравлическом контуре, предотвращая нагрев масла и снижая потребление электроэнергии. Рекомендуется располагать гидроаккумулятор как можно ближе к клапану MRQA, не уменьшая при этом проходные сечения трубопроводов.
—Продолжительность цикла зависит от производительности насоса, объема и предварительной зарядки гидроаккумулятора, а также требований системы по расходу.
Разгрузочный клапан (для контуров с гидроаккумулятором) RQR*-P – Для дистанционного управления, RQA*-P – Со встроенным обратным клапаном
|
—Клапаны серий RQR*-P и RQA*-P обладают не только стандартными функциями перепускных или предохранительных клапанов, но также и характеристиками безнапорной разгрузки насоса при достижении давления настройки.
Для обеспечения данного условия требуется использование гидроаккумулятора, гарантирующего наличие давления в контуре. Использование обратного клапана предотвращает сброс давления из гидроаккумулятора через клапан в открытом положении.
—Клапаны имеют уравновешенный золотник в главной ступени и широкие проходы для больших потоков, что обеспечивает снижение перепадов давления.
Разгрузочный клапан с автоматическим или электромагнитным управлением сбросом давления (для контуров с гидроаккумулятором) RQRM*-P – Для дистанционного управления, RQAM*-P – Со встроенным обратным клапаном
|
-Клапаны серии RQ*M*-P обладают не только стандартными функциями перепускных или предохранительных клапанов, но также и характеристиками безнапорной разгрузки насоса как при достижении установленного значения давления, так и при отключении питания электромагнитного клапана.
Для обеспечения данного условия требуется использование гидроаккумулятора, гарантирующего наличие давления в контуре. Использование обратного клапана предотвращает сброс из гидроаккумулятора через клапан в открытом положении.
—Клапаны имеют уравновешенный золотник и широкие проходы в главной ступени для больших потоков, что обеспечивает снижение перепадов давления.
Взрывозащищенная версия. Перепускной предохранительный клапан с электрическим управлением и с функциями разгрузки и выбора давления
|
— Клапаны серий RQM*K-P представляют собой взрывозащищенные перепускные предохранительные клапаны, выполненные в трех номинальных размерах и предназначенные для расхода до 500 л/мин.
— Клапаны представлены в варианте для стыкового монтажа на промежуточной плите согласно ISO 6264 (CETOP RP 121H).
— Клапаны серий RQM*K-P сертифицированы по стандартам ATEX 94/9/CE и пригодны для использования в потенциально взрывоопасных средах, что соответствует также ATEX II 2GD для классификации газа или пыли. См. параграф 5.2 для электрических характеристик.
— Клапаны производятся в пяти вариантах исполнения, обеспечивающие при помощи электромагнитного клапана разгрузку общего потока и выбор до трех значений давления (см. таблицу 2 – Варианты исполнения)
— Регулировка второго и третьего значений давления достигается при помощи перепускного предохранительного клапана, расположенного между главной ступенью и электромагнитным клапаном.
— Как правило, клапан оснащен регулировочным винтом с шестигранной головкой. По требованию клапан может быть оснащен регулировочной ручкой SICBLOC для регулирования основного давления.
— Декларация, подтверждающая соответствие клапана вышеупомянутым стандартам, всегда поставляется вместе с
Редукционный клапан давления
|
—Клапаны типа Z*-P используются, когда в каком-либо контуре гидравлической системы требуется более низкое давление, чем в главной магистрали.
В нормально открытом положении клапаны пропускают поток масла до момента, пока давление на выходе ниже установленного на клапане; при достижении давления настройки происходит закрытие клапана с поддержанием постоянной величины давления на выходе. Колебания давления на входе для значений, превышающих установленную величину, не влияют на пониженное давление на выходе, более того, особая конструкция данного клапана позволяет предотвращать превышение установленного давления даже в переходных состояниях. Сток через дренаж, соединенный непосредственно с баком, составляет около 0,8 л/мин. По требованию заказчика возможна поставка клапана с пониженным расходом дренажа (0,4 л/мин).
—По требованию возможна поставка версии со встроенным обратным клапаном с давлением срабатывания 0,5 бар.
Разргрузочный, подпорный и балансировочный клапаны. Клапан последовательности
|
—Клапаны серий S, U, T и X используются для регулировки давления.
Они представляют собой нормально закрытые клапаны прямого действия.
—Клапаны производятся двух типоразмеров для расхода до 150 л/мин и с четырьмя диапазонами регулировки давления.
—Открытие клапана осуществляется посредством давления управления, которое, действуя на небольшой поршень, сжимает регулирующую пружину.
—Клапан может быть легко трансформирован для получения любой из четырех версий – S, U, T и X путем поворота верхней и нижней крышек для обеспечения доступа к внутренним каналам X и Y, как указано в п.7.
Балансировочный клапан
|
—Балансировочные клапаны типа ZC2 выполняют функцию редукционных клапанов, что наряду с понижением давления от линии Р до потребителя А дает возможность возврата потока от потребителя А к сливному отверстию Т в том случае, когда в отводящем контуре (потребитель А) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки).
—Данные клапаны и
Балансировочный клапан
|
— Балансировочные клапаны типа DZC* выполняют функцию редукционных клапанов, что наряду с понижением давления от линии Р до потребителя А дает возможность возврата потока от потребителя А к сливному отверстию Т в том случае, когда в отводящем контуре (потребитель А) создается давление выше установленного значения (типичный случай гидравлического противовеса или выравнивания нагрузки).
— Данные клапаны имеют монтажную поверхность в соответствии со стандартами ISO 4401 (CETOP RP121H). Отверстие В не используется.
— Клапаны доступны для заказа в трех типоразмерах с расходами до 500 л/мин.
Если Вас интересуют частотный преобразователь, мотор-редуктор, система смазки или оборудование КИПиА, то Вы можете связаться с нами или обратиться в Каталог оборудования.
Клапан регулятор давления
Клапан регулятор давления обеспечивает постоянное давление рабочей среды после прохождения через арматуру. Колебания давления на участке инженерной сети после устройства выравниваются изменением сечения проходного отверстия, осуществляемого в автоматическом режиме, как с использованием энергии рабочей среды, так и с использованием внешних источников питания. Задача клапана – регулирование внутрисетевого давления и гашение гидродинамических ударов.
Описание, классификация и конструкция
Клапан регулятор давления используется для поддержания стабильного давления на определённом участке сети.
Давление регулируется изменением размеров проходного отверстия в самом корпусе клапана.
Регулятор давления представляет собой автоматически работающую конструкцию из корпуса, элементов управления, регулирующего устройства и задатчика и импульсной системы передачи давления на орган управления.
Принцип действия основан на уменьшении или увеличении давления в системе за счёт работы диафрагмы устройства.
При нормальном давлении в системе клапан открыт, проход рабочей среды свободный. Но при повышении давления извне системы, импульс повышенного давления передаётся на мембрану или поршень, которые приводят в действие систему регулирования потока. Перекрывают или минимизируют поступление рабочей среды в систему, тем самым выравнивая внутрисетевое давление до нормального. Клапан регулятора давления полностью автоматизированная и автономная система, не требующая управления извне.
По конструкции клапаны подразделяются на следующие типы:
-
Регуляторы мембранного типа, в этом случае импульс давления подаётся в мембранную коробку, колебания мембраны приводят в действие регулирующий механизм.
Мембранный тип клапанов считается более точным в определении диапазона давления, более износоустойчивым и надёжным;
-
Клапан поршневого типа, в этом случае давление передается непосредственно на поршень, который и перекрывает или регулирует давление в системе, этот вид клапанов стоит гораздо дешевле, чем мембранные системы, но они, в тоже время, менее точны в регулировке.
Мембранный тип клапанов считается более точным в определении диапазона давления, более износоустойчивым и надёжным;
Технические параметры
Клапан — регулятор давления прежде всего трубопроводная арматура, поэтому технические характеристики ее в первую очередь зависят от устройства трубопроводов. Основными характеристиками регулятора давления служит условный диаметр, который определяет сечение трубы необходимое для подключения редуктора к трубопроводу, пропускную способность клапана. Также не менее важны и прочностные характеристики корпуса клапана. Это необходимо для определения диапазона рабочего давления, при котором будет работать клапан, характеристик рабочей среды.
А также диапазона регулирования давления самим клапаном: изменяемого или постоянно фиксированного.
В ряде случаев регуляторы давления должны оснащаться контрольно-измерительным оборудованием, для этого в современных регуляторах давления предусмотрены встроенные манометры.
Также необходимо учитывать тип подключения клапана к трубопроводу, как фланцевое соединение, так и резьбовое.
Важной характеристикой регуляторов, служит и температурный режим, работает ли клапан в условиях холодного климата, может ли работать в горячем водоснабжении и системах отопления.
Клапаны – регуляторы давления довольно активно используются при прокладке инженерных сетей, как бытового, так и промышленного назначения. Достаточно надёжные, эффективные и неприхотливые в обслуживании приборы.
Клапан сброса избыточного давления: назначение, место установки, выбор
Система отопления работающая под давлением, является потенциальным источником опасности.
Задача владельца дома — сделать отопительную систему как можно более надежной и безопасной. Один из элементов, который это обеспечивает — предохранительный (аварийный) клапан сброса избыточного давления.
Назначение и место установки
Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.
Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает.
Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.
То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.
Как выглядит предохранительный (аварийный) клапан для отопленияКак понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет. Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них.
Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.
Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.
Клапан сброса избыточного давления: виды, устройство, принцип работы
Есть два вида «подрывников» — рычажно-грузовые и пружинные.
Рычажно-грузовые в отоплении частных домов не применяются, так что рассматривать их не имеет смысла. Поговорим о пружинных «сбросниках». Их устройство в разрезе мы видим на рисунке ниже.
В металлический корпус вставлен запорно-регулирующий элемент или собственно, клапан, который принимает на себя давление теплоносителя. Он прижимается пружиной, сила упругости которой рассчитана на определенную нагрузку. Когда давление в системе отопления действует на клапан с силой, большей чем усилие пружины, она начинает сжиматься, диск приподнимается. В открывшийся зазор сливается некоторое количество теплоносителя, давление падает, пружина перекрывает поток. Вот так работает клапан сброса избыточного давления.
Определение условного сечения и порога срабатывания
Определиться с сечением аварийного клапана просто — он должен быть не меньше чем диаметр трубы подачи.
В противном случае работать как надо он не будет. При установке не в составе группы безопасности, отводок делаем с легким уклоном в сторону котла (можно и вертикально, но точно не в обратную сторону). Если разводка у вас дюймовая, такой же трубой делаем отвод, такого же сечения ставим подрывной клапан. С этим понятно.
Порог срабатывания определяется исходя из рабочего давления системы. Для нормальной работы он должен быть на 20-30% выше. Если ваше отопление работает при 1,2 Бар, то срабатывать клапан сброса избыточного давления должен при 1,45-1,55 Бар.
Не всегда есть возможность найти аварийный клапан с нужной величиной срабатывания. Можно либо взять с близкими параметрами, либо найти регулируемый (на 1,5 Бара есть).
Правила установки, регулярность замены
Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:
- Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
- Ставится на расстоянии 20-30 см от котла.
- Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.
- Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т.д.).
- В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.
Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.
Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины.
Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.
Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.
Почему подтекает аварийный клапан
В случае появления под предохранительным клапаном лужицы, надо проводить ревизию в системе. Если длительное время не обращать внимания на этот симптом, может даже взорваться котел. Так что сразу проверяем возможные причины:
Еще раз обращаем ваше внимание на то, что лужица под аварийным клапаном — повод для беспокойства и сигнал о том, что надо провести ревизию компонентов системы, отвечающих за стабилизацию давления.
Для чего нужен клапан минимального давления?
Клапан минимального давления (КМД) можно найти на винтовых компрессорах. Этот клапан расположен на верхней части сепаратора (маленький резервуар сжатого воздуха внутри вашего компрессора).
Этот клапан минимального давления имеет две функции. На самом деле, это два клапана в одном:
- Это клапан минимального давления — он открывается при определенном минимальном давлении
- Это обратный клапан — воздух может проходить только одним способом (вне компрессора).
Зачем нам минимальное давление?
Нам нужно минимальное давление для циркуляции масла. Циркуляция масла имеет решающее значение для охлаждения вращающихся винтов и для смазки подшипников.
Винтовой компрессор не имеет масляного насоса. Масло прокачивается через систему из-за разности давлений внутри компрессора.
Когда компрессор только что запустился, нам нужно как можно скорее создать давление по вышеуказанным причинам.
Если компрессор соединен с пустым воздухоприемником или системой трубопроводов, создание давления займет очень много времени. Поэтому клапан минимального давления остается закрытым до тех пор, пока в воздушном компрессоре не будет достигнуто минимальное давление. Это минимальное давление обычно составляет примерно 4 бара.
Функции обратного клапана
Как было обозначено ранее, клапан минимального давления также действует как обратный клапан. Это делается для того, чтобы воздух не попадал обратно в воздушный компрессор.
Это может произойти, например, когда компрессор остановлен или работает без нагрузки.
Некоторые считают, что необходимо устанавливать обратный клапан после винтового компрессора. Это не тот случай. Обратный клапан уже существует, это и есть клапан минимального давления.
Унос масла
Если в Вашем компрессоре наблюдается слишком большой унос масла (масло в сжатом воздухе), это может быть из-за износа клапана минимального давления.
Если Вам кажется, что было проверено все: маслоотделитель, уровень масла, линия сброса давления, температура, но все еще наблюдается унос масла, проверьте клапан минимального давления.
Если клапан минимального давления неисправен, при запуске будет продуваться сжатый воздух. Элемент сепаратора не будет функционировать должным образом при этих высоких расходах и низком давлении.
В результате каждый раз, когда компрессор запускается, масло вдувается в систему сжатого воздуха.
Обслуживание
Минимальный клапан давления не требует никакого технического обслуживания. Рекомендуется менять уплотнения каждые несколько тысяч часов работы.
Если клапан работает не так, как надо, замена уплотнений обычно решает проблему.
Наша компания предлагает приобрести качественные и надежные клапаны минимального давления для Вашего компрессорного оборудования!
Клапаны регулировки давления | Hammelmann GmbH
Клапаны регулировки давления непрерывно поддерживают необходимое рабочее давление в системе и служат также для сброса давления в установке.
Обзор
Клапан регулировки давления с прямым управлением
На рисунке показан клапан регулировки давления с масляным демпфированием и мембранным предохранителем.
Рабочее давление:
макс. 1800 бар
Расход:
макс. 500 л/мин
Клапан регулировки давления с прямым управлением
Применяется, например, для резательных установок сверхвысокого давления.
Рабочее давление:
макс. 4000 бар
Расход:
макс. 20 л/мин
Клапаны регулировки давления с ручным управлением
Снятие давления насоса осуществляется с помощью эксцентрикового рычага.
Рабочее давление:
макс. 1000 бар
Расход:
макс. 500 л/мин
Назад к водной гидравлике
Различные типы клапанов регулирования давления
Клапаны регулирования давления используются практически в каждой пневматической и гидравлической системе. Они помогают в выполнении множества функций, от поддержания давления в системе ниже желаемого предела до поддержания заданного уровня давления в части контура.
Различные типы клапанов контроля давления включают сброс, редукцию, последовательность, уравновешивание, безопасность и разгрузку. Все они обычно являются закрытыми клапанами, за исключением редукционных клапанов, которые обычно открыты.Для большинства этих клапанов необходимо ограничение для обеспечения требуемого регулирования давления. Единственным исключением является разгрузочный клапан с внешним управлением, срабатывание которого зависит от внешнего сигнала, который обычно исходит от цифрового регулятора давления. В некоторых приложениях, таких как вентиляторы и наркозные аппараты, поток должен быть постоянным. Изменения в потоке газов могут привести к серьезным травмам или смерти. Вот почему регулирующие клапаны так важны.
Клапаны сброса давления
Большинство пневматических и гидравлических систем питания предназначены для работы в определенном диапазоне давления.Этот диапазон является функцией сил, которые исполнительные механизмы в системе должны создавать для выполнения требуемой работы.
Без контроля этих сил силовые компоненты и дорогостоящее оборудование могут быть повреждены. Предохранительные клапаны позволяют избежать этой опасности. Это средства защиты, ограничивающие максимальное давление в системе, отводя избыточные газы, когда давление становится слишком высоким. Давление, при котором сначала открывается предохранительный клапан, позволяя протекать жидкости, известно как давление открытия. Когда клапан обходит свой полный номинальный поток, он находится в состоянии полного давления.Разница между давлением полного потока и давлением открытия иногда называется перепадом давления или коррекцией давления.
В некоторых случаях это изменение давления не вызывает возражений. Это может быть недостатком, если он тратит впустую энергию из-за потери газа через клапан до достижения максимальной настройки. Это может позволить максимальному давлению в системе превысить номинальные значения других компонентов.
Регулирующие клапаны
В цепях с более чем одним исполнительным механизмом, вероятно, необходимо перемещать исполнительные механизмы в определенном порядке или последовательности.
Это могут делать концевые выключатели, таймеры или другие устройства цифрового управления, работающие с регулирующими клапанами. Последовательные клапаны представляют собой нормально закрытые двухходовые клапаны, и они регулируют последовательность, в которой будут выполняться различные функции в контуре. Они напоминают предохранительные клапаны прямого действия, за исключением того, что их пружинные камеры обычно сливаются наружу, а не изнутри, в выходной порт, как предохранительный клапан. Последовательный клапан позволяет сжатому газу и текучей среде перетекать ко второй функции только после того, как приоритетная функция была завершена и удовлетворена первой.В закрытом состоянии клапан последовательности позволяет газу беспрепятственно поступать в первичный контур для выполнения своей первой функции до тех пор, пока не будет достигнуто заданное давление клапана.
Желаемая последовательность также может быть достигнута путем выбора размеров цилиндров в соответствии с нагрузкой, которую они должны перемещать.
Цилиндр, для перемещения которого требуется наименьшее давление, выдвигается первым. В конце своего хода давление в системе увеличивается, второй цилиндр выдвигается и т. Д. Во многих случаях размер цилиндра определяется ограниченным пространством и требованиями к силе.В этих случаях для приведения в действие цилиндров в необходимом порядке используются клапаны последовательности. Клапаны последовательности иногда имеют обратные клапаны, которые обеспечивают обратный поток из вторичного контура в первичный. Однако действие последовательности обеспечивается только тогда, когда поток идет из первичного во вторичный контур. В некоторых приложениях блокировка может предотвратить выполнение последовательности, пока основной привод не достигнет определенного положения. Это делается с помощью удаленных операций.
Редукционные клапаны
Наиболее практичными компонентами для поддержания низкого давления в пневматической системе являются редукционные клапаны.Редукционные клапаны обычно представляют собой открытые двухходовые клапаны, которые закрываются при наличии достаточного давления на выходе.
Есть подкатегории редукционных клапанов: прямого действия и пилотного действия. Клапаны прямого действия — это редукционные клапаны , которые ограничивают максимальное давление во вторичном контуре независимо от изменений давления в основном контуре. Это предполагает, что рабочая нагрузка не создает обратного потока в порт редукционного клапана, и в этом случае клапан закроется.Сигнал измерения давления поступает из вторичного контура. Клапан работает в обратном направлении от предохранительного клапана, потому что они обычно закрыты и измеряют давление на входе. Когда выходное давление достигает настройки клапана, клапан закрывается, за исключением небольшого количества газа, которое выходит из стороны низкого давления клапана, обычно через отверстие в золотнике. Золотник в редукционном клапане с пилотным управлением гидравлически уравновешивается давлением на выходе с обоих концов. Пилотный клапан сбрасывает достаточно газа, чтобы расположить золотник так, чтобы поток через главный клапан соответствовал требованиям контура пониженного давления.
Если во время цикла поток не требуется, главный клапан закрывается. Утечка газа высокого давления в секцию пониженного давления клапана, затем возвращается в резервуар через предохранительный клапан с пилотным управлением. Этот тип клапана обычно имеет более широкий диапазон регулировки пружины, чем клапаны прямого действия, и обеспечивает лучшую повторяемость. Однако в гидравлических системах загрязнение масла может заблокировать поток к управляющему клапану, и главный клапан не сможет нормально закрываться.
Противовесные клапаны
Эти клапаны обычно закрыты и часто используются для поддержания заданного давления в части контура, обычно для уравновешивания груза.Тип клапана идеален для уравновешивания внешней силы или противодействия весу, как в прессе, чтобы не допустить его свободного падения. Первичный порт клапана соединен со штоком цилиндра, а вторичный порт соединен с гидрораспределителем. Давление устанавливается немного выше, чем требуется для предотвращения свободного падения груза.
Когда жидкость под давлением течет к торцу крышки цилиндра, цилиндр расширяется и увеличивает давление в конце штока и смещает главный золотник в клапане.Это создает путь, который позволяет жидкости проходить через вторичный порт к гидрораспределителю и резервуару. Когда груз поднимается, встроенный обратный клапан открывается, позволяя цилиндру свободно втягиваться. Если необходимо сбросить противодавление в цилиндре и увеличить усилие в нижней части хода, уравновешивающим клапаном можно управлять дистанционно. Когда цилиндр выдвигается, клапан должен открываться, и его вторичный порт соединяется с резервуаром. Когда цилиндр втягивается, не имеет значения, что давление нагрузки ощущается в сливном канале, потому что обратный клапан обходит золотник клапана.
Как работает регулятор давления воды
Регулятор давления воды (иногда называемый редукционным клапаном , или PRV) — это специальный водопроводный клапан, который снижает давление воды, поступающей в дом через основной водопровод.
Этот клапан снижает давление до безопасного уровня до того, как вода достигнет любой водопроводной арматуры в доме. Слишком большое давление воды может вызвать множество проблем с водопроводом, поэтому очень важно держать давление воды под контролем.Хотя это не обязательно для каждой водопроводной установки, регулятор давления воды может быть необходим в ситуациях, когда городская вода поступает в дом под очень высоким давлением или когда давление воды нерегулярно.
Большинство домашних сантехнических приборов рассчитаны на оптимальную работу при давлении около 50 фунтов на квадратный дюйм (фунтов на квадратный дюйм), но нередко городские водопроводные сети попадают в дом с давлением до 150 или 200 фунтов на квадратный дюйм. Если такое высокое давление присутствует на регулярной основе, напряжение может в конечном итоге привести к выходу из строя соединений, утечкам кранов и других приспособлений и поломке приборов.Стиральные машины, посудомоечные машины и некоторые другие бытовые приборы имеют встроенные регуляторы давления, но регулятор давления воды в доме по-прежнему обеспечивает защиту этих приборов, а также защищает все трубы и арматуру по всему дому.
Как работает регулятор давления воды
Регулятор давления воды представляет собой латунный фитинг куполообразной формы, который обычно находится сразу за главным запорным клапаном, где основной водопровод входит в дом.Обычно наверху есть регулировочный винт. Внутри регулятор давления воды имеет регулируемую подпружиненную диафрагму, которая автоматически расширяется и сужается в зависимости от величины давления воды, поступающей в клапан.
Когда вода поступает в регулятор под высоким давлением, внутренний механизм сжимает диафрагму, чтобы сузить поток воды. Это может снизить давление в диапазоне от 50 до 80 фунтов на квадратный дюйм, что значительно снизит нагрузку на трубы и приспособления, установленные после клапана. И наоборот, когда давление поступающей воды падает, диаграмма открывается шире, чтобы пропустить больше воды через клапан.Регулировочный винт в верхней части регулятора можно затянуть, чтобы увеличить натяжение внутренней пружины (тем самым уменьшить давление воды на выходе из клапана), или ослабить, чтобы вода могла течь более свободно через клапан (тем самым увеличивая давление исходящей воды).
Когда система защищена регулятором давления воды, внутренние клапаны приборов подвергаются меньшей нагрузке, краны и запорные клапаны с меньшей вероятностью протекают, а колебания давления воды сглаживаются.
Нужен ли он мне?
Чтобы определить, нужен ли вам регулятор давления воды, проверьте давление воды в основной системе водоснабжения вашего дома. Вы можете купить простой и эффективный манометр в местном хозяйственном магазине или магазине товаров для дома. Навинтите манометр на любой нагрудник для шланга или на кран стиральной машины и откройте кран холодной воды, чтобы измерить давление воды. Если давление обычно составляет от 40 до 60 фунтов на квадратный дюйм, тогда все должно быть в порядке, но давление воды, которое часто превышает 80 фунтов на квадратный дюйм, вероятно, вызывает чрезмерную нагрузку на трубы, фитинги и приспособления.Давление воды в городе может значительно колебаться, часто повышаясь ночью, когда общая нагрузка снижается, поэтому обязательно проводите тестирование в разное время дня.
И во время теста убедитесь, что вода не используется больше нигде в доме, например, в садовых кранах или приборах.
Вы также можете спросить свою местную компанию по водоснабжению, которая, скорее всего, сможет сказать вам, рекомендуется ли регулятор давления в вашем районе.
Смотреть сейчас: Как проверить давление воды в вашем доме
Советы по установке
Если вам нужен регулятор давления воды, то лучше всего установить сразу после основного запорного клапана, управляющего ватерлинией, поступающей в ваш дом.Это положение позволяет регулятору защитить все трубы в вашем доме, а также позволяет легко быстро закрыть главный водяной клапан, если вам нужно заменить или отремонтировать регулятор.
Если у вас уже есть существующий регулятор давления, обычно довольно легко заменить его на ту же марку и модель. Большинство производителей не меняют форму или размер своих регуляторов, поэтому новый регулятор той же марки должен точно соответствовать старому.
Это может быть так же просто, как перекрыть воду, отсоединить один или два штуцера, а затем заменить регулятор на новый, установленный таким же образом.
Новая установка, с другой стороны, более сложна, потому что потребует некоторых работ на главном водопроводе. Если вы не достаточно опытные в слесарных работах, это может быть лучше, чтобы позвонить в водопроводчике, так как установка может потребовать репозиционирование основной воды запорного клапана, чтобы создать необходимое пространство для регулятора давления воды.
После установки проверьте давление воды и при необходимости отрегулируйте регулятор. Чтобы отрегулировать, ослабьте контргайку на регулировочном винте, затем поворачивайте винт вверх или вниз, пока давление воды не достигнет желаемого уровня, измеряемого манометром, прикрепленным к шлангу с резьбой где-нибудь в доме.
Техническое обслуживание
Как и вся сантехника и клапаны, регуляторы давления воды со временем стареют и выходят из строя.
Если вы замечаете гидроудары любого типа или испытываете колебания или несоответствия в давлении воды, это может быть признаком того, что регулятор давления воды больше не работает должным образом. Всегда полезно проверять давление воды не реже одного раза в год или всякий раз, когда у вас есть вопросы об эффективности регулятора. Если регулировочный винт регулятора больше не влияет на изменение давления воды, клапан подлежит замене.
Помните, что слишком высокое давление воды создаст дополнительную нагрузку на водопроводные системы дома и может вызвать работу туалетов, капание из кранов, гидроудар по стенам, а в крайних случаях это может даже вызвать разрыв труб, который может затопить ваш дом. . По этим причинам неисправный регулятор давления воды следует заменить как можно скорее.
Клапан сброса давления (PRV) Введение
Клапаны сброса давления
Клапан сброса давления — это предохранительное устройство, предназначенное для защиты резервуара или системы под давлением во время превышения давления.
Событие избыточного давления относится к любому состоянию, которое может вызвать повышение давления в сосуде или системе за пределы указанного проектного давления или максимально допустимого рабочего давления (МДРД).
Основное назначение клапана сброса давления — защита жизни и имущества путем удаления жидкости из сосуда с избыточным давлением.
Сегодня существует множество электронных, пневматических и гидравлических систем для управления параметрами жидкостной системы, такими как давление, температура и поток. Для работы каждой из этих систем требуется источник энергии определенного типа, например электричество или сжатый воздух.Клапан сброса давления должен быть в состоянии работать постоянно, особенно в период отключения электроэнергии, когда управление системой не работает. Таким образом, единственным источником энергии для предохранительного клапана является технологическая жидкость.
При возникновении условия, которое вызывает повышение давления в системе или резервуаре до опасного уровня, предохранительный клапан может быть единственным оставшимся устройством для предотвращения катастрофического отказа.
Поскольку надежность напрямую связана со сложностью устройства, важно, чтобы конструкция предохранительного клапана была как можно более простой.
Клапан сброса давления должен открываться при заданном установленном давлении, пропускать номинальную производительность при заданном избыточном давлении и закрываться, когда давление в системе возвращается к безопасному уровню. Клапаны сброса давления должны быть разработаны из материалов, совместимых со многими технологическими жидкостями, от простого воздуха и воды до самых агрессивных сред. Они также должны быть спроектированы так, чтобы работать стабильно и плавно с различными жидкостями и фазами.
Пружинный предохранительный клапан
Базовый подпружиненный предохранительный клапан был разработан для удовлетворения потребности в простом, надежном устройстве с приводом от системы для обеспечения защиты от избыточного давления.
На изображении справа показана конструкция подпружиненного предохранительного клапана.
Клапан состоит из впускного патрубка клапана или сопла, установленного на системе под давлением, диска, удерживаемого напротив сопла для предотвращения потока при нормальных условиях работы системы, пружины, удерживающей диск в закрытом состоянии, и корпуса / крышки, в которой находятся рабочие элементы. Нагрузка пружины регулируется, чтобы изменять давление, при котором клапан открывается.
Когда клапан сброса давления начинает подниматься, усилие пружины увеличивается.Таким образом, для продолжения подъема давление в системе должно возрасти. По этой причине клапаны сброса давления могут допускать превышение давления для достижения полного подъема. Это допустимое избыточное давление обычно составляет 10% для клапанов в необожженных системах. Этот запас относительно невелик, и необходимо предусмотреть некоторые средства для увеличения подъемного усилия.
Большинство клапанов сброса давления, таким образом, имеют дополнительную камеру управления или камеру скопления для увеличения подъемной силы.
Когда диск начинает подниматься, жидкость поступает в камеру управления, подвергая большую площадь диска давлению системы.
Это вызывает постепенное изменение силы, которое чрезмерно компенсирует увеличение силы пружины и заставляет клапан открываться с большой скоростью. В то же время направление потока жидкости меняется на противоположное, и импульсный эффект, возникающий в результате изменения направления потока, дополнительно увеличивает подъемную силу. Эти эффекты в совокупности позволяют клапану достичь максимального подъема и максимального расхода в пределах допустимых пределов избыточного давления. Из-за большей площади диска, подверженной давлению в системе после того, как клапан достигнет подъема, клапан не закроется, пока давление в системе не снизится до некоторого уровня ниже установленного давления.Конструкция камеры управления определяет, где будет точка закрытия.
Разница между установленным давлением и давлением точки закрытия называется продувкой и обычно выражается в процентах от установленного давления.
Клапаны со сбалансированным сильфоном и клапаны со сбалансированным поршнем
Если наложенное противодавление является переменным, рекомендуется конструкция с уравновешенным сильфоном или уравновешенным поршнем. Справа показан типичный сбалансированный сильфон. Сильфон или поршень спроектированы с эффективной площадью давления, равной площади седла диска.Крышка вентилируется, чтобы гарантировать, что зона давления сильфона или поршня всегда будет подвергаться воздействию атмосферного давления, и для обеспечения контрольного сигнала в случае возникновения утечки в сильфоне или поршне. Таким образом, колебания противодавления не влияют на установленное давление. Однако противодавление может повлиять на поток.
Клапан сброса давления сильфонного типа
Предохранительные клапаны другие исполнения
Предохранительный клапан.
Предохранительный клапан — это предохранительный клапан, который приводится в действие статическим давлением на входе и характеризуется быстрым открытием или толчком.
(Обычно используется для подачи пара и воздуха.)
- Предохранительный клапан низкого подъема
Предохранительный клапан низкого подъема — это предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь нагнетания определяется положением диска. - Предохранительный клапан полного подъема
Предохранительный клапан полного подъема — это предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь нагнетания не определяется положением диска.
Предохранительный клапан
Предохранительный клапан — это устройство сброса давления, приводимое в действие статическим давлением на входе, имеющее постепенный подъем, обычно пропорциональный увеличению давления по сравнению с давлением открытия.Он может быть снабжен закрытым пружинным корпусом, подходящим для использования в закрытой системе нагнетания и в основном используется для работы с жидкостями.
Предохранительный клапан
Предохранительный клапан сброса давления — это клапан сброса давления, характеризующийся быстрым открытием или щелчком, или открытием пропорционально увеличению давления по сравнению с давлением открытия, в зависимости от применения, и может использоваться для жидкости или сжимаемая жидкость.
- предохранительный клапан Обычные
Обычный предохранительный клапан сброса давления является предохранительный клапан, который имеет корпус пружины вентилируемый к выпускной стороне клапана.На рабочие характеристики (давление открытия, давление закрытия и пропускная способность) напрямую влияют изменения противодавления на клапане. - Сбалансированный предохранительный предохранительный клапан
Сбалансированный предохранительный предохранительный клапан — это предохранительный клапан, в котором реализованы средства минимизации влияния противодавления на рабочие характеристики (давление открытия, давление закрытия и пропускная способность).
Клапан сброса давления с пилотным управлением
Клапан сброса давления с пилотным управлением — это клапан сброса давления, в котором основное устройство сброса сочетается с вспомогательным самоприводным клапаном сброса давления и управляется им.
Клапан сброса давления с механическим приводом
Клапан сброса давления с механическим приводом — это клапан сброса давления, в котором основное устройство сброса сочетается с устройством, требующим внешнего источника энергии, и управляется им.
Клапан сброса давления, управляемый температурой
Клапан сброса давления, управляемый температурой, представляет собой клапан сброса давления, который может приводиться в действие внешней или внутренней температурой или давлением на стороне входа.
Клапан сброса вакуума
Клапан сброса вакуума — это устройство сброса давления, предназначенное для впуска жидкости для предотвращения чрезмерного внутреннего вакуума; он предназначен для повторного закрытия и предотвращения дальнейшего потока жидкости после восстановления нормальных условий.
Кодексы, стандарты и рекомендуемые практики
Во всем мире опубликовано множество кодексов и стандартов, касающихся конструкции и применения предохранительных клапанов. Наиболее широко используемым и признанным из них является Кодекс ASME по котлам и сосудам высокого давления, обычно называемый Кодексом ASME.
Большинство кодов и стандартов являются добровольными, что означает, что они доступны для использования производителями и пользователями и могут быть включены в спецификации закупок и строительства.Кодекс ASME является уникальным для Соединенных Штатов и Канады, он был принят большинством законодательных органов штатов и провинций и утвержден законом.
Кодекс ASME устанавливает правила проектирования и изготовления сосудов под давлением. Различные разделы Кодекса охватывают обстрелянные сосуды, ядерные сосуды, необожженные сосуды и дополнительные предметы, такие как сварка и неразрушающий контроль. Сосуды, изготовленные в соответствии с Кодексом ASME, должны иметь защиту от избыточного давления.
Тип и конструкция устройств защиты от допустимого избыточного давления подробно описаны в Кодексе.
Терминология
Следующие определения взяты из DIN 3320, но следует отметить, что многие из используемых терминов и связанных определений являются универсальными и встречаются во многих других стандартах. Если общепринятые термины не определены в DIN 3320, то в качестве справочного материала использовался ASME PTC25.3. Этот список не является исчерпывающим и предназначен только для справки; его не следует использовать вместо соответствующего стандарта текущего выпуска:
- Рабочее давление (рабочее давление)
— манометрическое давление, существующее при нормальных рабочих условиях в защищаемой системе. - Установленное давление
— это манометрическое давление, при котором в рабочих условиях предохранительные клапаны с прямой нагрузкой начинают подниматься. - Испытательное давление
— манометрическое давление, при котором в условиях испытательного стенда (атмосферное противодавление) предохранительные клапаны с прямой нагрузкой начинают подниматься. - Давление открытия
— манометрическое давление, при котором подъемная сила достаточна для выпуска заданной пропускной способности. Оно равно установленному давлению плюс разница давлений открытия. - Давление возврата
— это манометрическое давление, при котором предохранительный клапан прямой нагрузки снова закрывается. - Создаваемое противодавление
— избыточное давление, создаваемое на выпускной стороне за счет продувки. - Наложенное противодавление
— избыточное давление на выходной стороне закрытого клапана. - Противодавление
— это манометрическое давление, создаваемое на выходной стороне во время продувки (создаваемое противодавление + наложенное противодавление). - Накопление
— это увеличение давления сверх максимально допустимого рабочего манометрического давления защищаемой системы. - Разница давлений открытия
— это повышение давления по сравнению с установленным давлением, необходимым для подъемника, подходящего для обеспечения заданной пропускной способности. - Перепад давления возврата
— это разница между давлением настройки и давлением возврата. - Функциональная разность давлений
— это сумма разницы давлений открытия и разницы давлений возврата. - Разница рабочего давления
— это разница давлений между установленным и рабочим давлением. - Подъемник
— это перемещение диска из закрытого положения. - Начало подъема (открытия)
— первое измеримое движение диска или восприятие шума разряда. - Площадь прохождения потока
— это площадь поперечного сечения перед или за седлом корпуса, рассчитанная на основе минимального диаметра, который используется для расчета пропускной способности без каких-либо вычетов на наличие препятствий. - Диаметр потока
— это минимальный геометрический диаметр до или после седла корпуса. - Обозначение номинального размера
предохранительного клапана — это номинальный размер входа. - Теоретическая пропускная способность
— это расчетный массовый расход из отверстия, площадь поперечного сечения которого равна площади проходного сечения предохранительного клапана, без учета потерь потока клапана. - Фактическая пропускная способность — это пропускная способность, определенная путем измерения.
- Сертифицированная пропускная способность
фактическая пропускная способность, уменьшенная на 10%. - Коэффициент разрядки
— это отношение фактической разрядной емкости к теоретической. - Сертифицированный коэффициент расхода
— коэффициент расхода, уменьшенный на 10% (также известный как пониженный коэффициент расхода).
Следующие термины не определены в DIN 3320 и взяты из ASME PTC25.3:
- Продувка (перепад давления при закрытии) —
Разница между фактическим давлением открытия и фактическим давлением при закрытии, обычно выражается в процентах от установленного давления или в единицах давления. - Холодное дифференциальное испытательное давление
давление, при котором клапан устанавливается на испытательном стенде с использованием испытательной жидкости при температуре окружающей среды. Это испытательное давление включает поправки на условия эксплуатации, например противодавление или высокие температуры. - Номинальное давление потока
— статическое давление на входе, при котором измеряется пропускная способность устройства сброса давления. - Давление испытания на герметичность
— это заданное статическое давление на входе, при котором количественное испытание на герметичность седла выполняется в соответствии со стандартной процедурой. - Измеренная пропускная способность
— это пропускная способность устройства сброса давления, измеренная при номинальном давлении потока. - Номинальная разгрузочная способность
— это та часть измеренной разгрузочной способности, которая разрешена применимыми нормами или правилами, которая должна использоваться в качестве основы для применения устройства для сброса давления. - Избыточное давление
— это увеличение давления по сравнению с установленным давлением предохранительного клапана, обычно выражаемое в процентах от установленного давления. - Давление выталкивания
— это значение увеличения статического давления на входе предохранительного клапана, при котором имеется измеримый подъем или при котором выпуск становится непрерывным, что определяется по зрению, ощущению или слуху. - Сброс давления
— установленное давление плюс избыточное давление. - Simmer
— зона давления между заданным давлением и давлением выталкивания. - Максимальное рабочее давление
— максимальное давление, ожидаемое во время работы системы. - Максимально допустимое рабочее давление (МДРД)
— это максимальное манометрическое давление, допустимое в верхней части готового резервуара в рабочем положении для заданной температуры. - Максимально допустимое накопленное давление (MAAP)
— это максимальное допустимое рабочее давление плюс накопление, установленное в соответствии с применимыми нормами для работы или действий в случае пожара.
Хранение, транспортировка и транспортировка предохранительных клапанов
Хранение и обращение
Поскольку чистота важна для удовлетворительной работы и герметичности предохранительного клапана, во время хранения следует принимать меры предосторожности, чтобы не допустить попадания посторонних материалов.
Защитные устройства на входе и выходе должны оставаться на месте до тех пор, пока клапан не будет готов к установке в системе. Следите за тем, чтобы входное отверстие клапана было абсолютно чистым. Рекомендуется хранить клапан в помещении в оригинальной транспортной таре вдали от грязи и других форм загрязнения. С предохранительными клапанами
следует обращаться осторожно и никогда не подвергать ударам. Неосторожное обращение может изменить настройку давления, деформировать детали клапана и отрицательно повлиять на герметичность седла и работу клапана.
Запрещается поднимать или перемещать клапан с помощью подъемного рычага.
Когда необходимо использовать подъемник, цепь или строп следует обернуть вокруг корпуса клапана и крышки таким образом, чтобы обеспечить вертикальное положение клапана для облегчения установки.
Установка
Многие клапаны повреждаются при первом вводе в эксплуатацию из-за неправильной очистки соединения при установке. Перед установкой фланцевые поверхности или резьбовые соединения как на входе клапана, так и на резервуаре и / или линии, на которой установлен клапан, должны быть тщательно очищены от всей грязи и посторонних материалов.
Поскольку инородные материалы, попадающие в предохранительные клапаны и через них, могут повредить клапан, системы, на которых клапаны испытываются и в конечном итоге устанавливаются, также должны быть проверены и очищены. В частности, новые системы могут содержать посторонние предметы, которые случайно попадают в ловушку во время строительства и разрушают посадочную поверхность при открытии клапана. Перед установкой предохранительного клапана систему необходимо тщательно очистить.
Используемые прокладки должны иметь размеры, соответствующие конкретным фланцам.Внутренние диаметры должны полностью открывать входные и выходные отверстия предохранительного клапана, чтобы прокладка не ограничивала поток.
Для клапанов с фланцами: равномерно вытяните все соединительные шпильки или болты, чтобы избежать возможной деформации корпуса клапана. Для клапанов с резьбой не прикладывайте гаечный ключ к корпусу клапана. Используйте шестигранные лыски на впускной втулке. Предохранительные клапаны
предназначены для открытия и закрытия в узком диапазоне давления.
Для установки клапана требуется точная конструкция как впускного, так и выпускного трубопровода.См. Международные, национальные и отраслевые стандарты.
Впускной трубопровод
Подсоедините этот клапан как можно прямо и как можно ближе к защищаемой емкости.
Клапан должен быть установлен вертикально в вертикальном положении либо непосредственно на сопле от сосуда высокого давления, либо на коротком соединительном фитинге, обеспечивающем прямой беспрепятственный поток между сосудом и клапаном. Установка предохранительного клапана в положение, отличное от рекомендованного, отрицательно повлияет на его работу.
Клапан никогда не следует устанавливать на фитинг, имеющий меньший внутренний диаметр, чем входное соединение клапана.
Нагнетательный трубопровод
Нагнетательный трубопровод должен быть простым и прямым. По возможности предпочтительнее «сломанное» соединение рядом с выпускным отверстием клапана. Все выпускные трубопроводы должны быть проложены настолько прямо, насколько это практически возможно, до точки окончательного выпуска для утилизации.
Клапан должен сливаться в безопасную зону для утилизации. Нагнетательный трубопровод должен быть осушен надлежащим образом, чтобы предотвратить скопление жидкости на стороне выхода предохранительного клапана.
Вес нагнетательного трубопровода должен поддерживаться отдельной опорой и быть надлежащим образом закреплен, чтобы выдерживать реактивные осевые силы, когда Клапан срабатывает. Клапан также должен иметь опору, чтобы выдерживать любое раскачивание или вибрацию системы.
Если клапан выходит в систему под давлением, убедитесь, что клапан имеет «сбалансированную» конструкцию. Давление на выпуске «несбалансированной» конструкции отрицательно повлияет на работу клапана и установленное давление.
Фитинги или трубы, имеющие меньший внутренний диаметр, чем выходные соединения клапана, использовать нельзя.
Крышки предохранительных клапанов с уравновешенным сильфоном должны всегда вентилироваться, чтобы обеспечить надлежащее функционирование клапана и дать сигнал в случае отказа сильфона.
Не закрывайте эти открытые вентиляционные отверстия. Если жидкость воспламеняется, токсична или вызывает коррозию, вентиляционное отверстие крышки следует направить в безопасное место.
Источник и изображения для этой страницы:
Crosby® — Руководство по проектированию предохранительных клапанов —
Anderson Greenwood Crosby — Руководство по техническому семинару —
Spirax Sarco — Альтернативные устройства защиты растений и терминология —
Важно помнить, что предохранительный клапан — это предохранительное устройство, используемое для защиты сосудов или систем под давлением от катастрофического отказа.Имея это в виду, применение предохранительных клапанов должно быть поручено только полностью обученному персоналу и в строгом соответствии с правилами, предусмотренными регулирующими нормами и стандартами.
Что такое предохранительный клапан водонагревателя и для чего он нужен?
Год за годом водонагреватель играет важную роль в вашем доме.
Ваш утренний распорядок не был бы таким же — или почти таким же удобным — без горячей воды. Однако водонагреватели и их компоненты не вечны.Профилактическое обслуживание является ключом к тому, чтобы ваш водонагреватель продолжал безопасно обеспечивать ваш дом горячей водой. В этой статье мы рассмотрим критически важный элемент безопасности вашего водонагревателя — предохранительный клапан водонагревателя.
Мы обсудим, что это такое, для чего он нужен и как обеспечить его работоспособность и защиту как вашего водонагревателя, так и вашего дома.
Посмотрите на свой водонагреватель профессионально.
Если ваш водонагреватель перестал работать, заполните форму, чтобы назначить бесплатную VIP-проверку сантехники здесь, в районе Чикаго.Наши сантехники доступны 24/7, чтобы помочь вам и вашему дому!
Что такое предохранительный клапан водонагревателя?
Название на самом деле буквальное. Это клапан, который сбрасывает избыточное давление в баке водонагревателя.
Таким образом можно предотвратить повышение давления, которое может привести к взрыву резервуара и затоплению вашего дома. Это необычный, но необходимый механизм безопасности для вашего водонагревателя.
Что приводит к избыточному давлению в баке?
Когда ваш водонагреватель нагревает воду в баке, вода расширяется и образуется пар.Чем больше тепло, тем больше происходит расширение. Это расширение оказывает давление на внешние стенки резервуара, но этого следовало ожидать. Некоторое избыточное давление выходит через водопроводные трубы, подключенные к водонагревателю. В противном случае срабатывает предохранительный клапан. Выпуская часть горячей воды и воздуха, клапан снижает давление до безопасного уровня.
Для справки, нормальное давление воды внутри бака водонагревателя составляет 50-100 фунтов на квадратный дюйм.
Что может пойти не так?
Если клапан сброса давления не открывается, давление может продолжать расти внутри резервуара после потолка в 100 фунтов на квадратный дюйм.
Бак из тяжелого металла может выдерживать сильное повышение давления, но в конечном итоге у него есть свои ограничения. Результат может быть взрывоопасным, так как резервуар прогибается, и горячая вода заливается наружу.
Если в вашем водонагревателе установлен аварийный запорный клапан, разрыв будет обнаружен, и подача воды автоматически отключится.В противном случае вы потенциально видите затопленный дом со значительным и дорогостоящим ущербом от воды.
Итак, что вызывает отказ предохранительного клапана? Во многих случаях клапан застревает или замерзает из-за накопления ржавчины и коррозии внутри резервуара. Или клапан заклинивает из-за того, что ранее он выпускал горячую воду.
Сломанный клапан — это то, что следует исправить сразу, но — если вы не осматриваете свой водонагреватель на регулярной основе — это может не быть чем-то, что большинство домовладельцев замечает.Вот почему так важно регулярное тестирование и техническое обслуживание.
Проверка клапана
Мы рекомендуем домовладельцам здесь, в Чикаго, проверять свои предохранительные клапаны, когда они дважды в год промывают свой водонагреватель.
Объединение задач по техническому обслуживанию водонагревателя имеет смысл, так как каждая из этих задач занимает около 10 минут.
Начните с размещения большого ведра под клапаном. Во время этого процесса вы собираетесь выпустить немного горячей воды, поэтому убедитесь, что вы носите безопасную одежду, чтобы снизить риск ожога.Удалите дренажную трубу, прикрепленную к клапану давления.
Затем осторожно поднимите переключатель клапана, чтобы горячая вода начала выходить из клапана в ведро. В рамках этого теста не нажимайте переключатель полностью вверх.
Вот полезное подробное руководство из журнала Family Handyman о том, как промывать и опорожнять водонагреватель.
Вот как проверить предохранительный клапан водонагревателя.
Посмотрите видео ниже, чтобы получить пошаговое руководство по тестированию предохранительного клапана водонагревателя.Если в какой-либо момент вы почувствуете себя некомфортно, свяжитесь с нами, и мы отправим сантехника, который поможет вам.
Пока вода и воздух выходят из водонагревателя во время этого теста, предохранительный клапан вашего водонагревателя работает должным образом. С другой стороны, если вы переместили переключатель вверх и не видите никакого освобождения, это может указывать на проблему с клапаном.
Вам следует немедленно позвонить в нашу сантехническую бригаду King для обслуживания, чтобы мы могли диагностировать проблему и при необходимости заменить клапан.
Как давление воды влияет на ваш дом?
Знаете ли вы, что большинство людей используют от 80 до 100 галлонов воды каждый день? От использования туалета и душа до приготовления пищи и уборки — потребление воды является важной частью вашего повседневного домашнего распорядка.
Вот лишь несколько ежедневных задач, которые большинство домовладельцев выполняют, не задумываясь, и соответствующее количество воды, необходимое для их выполнения:
- Смыв унитаза: 1-3 галлона на слив
- Принятие душа: 17 галлонов на душ (Средний душ 8 минут)
- Посудомоечная машина: 4-6 галлонов за цикл
- Стиральная машина: 5-30 галлонов за цикл, в зависимости от эффективности вашей машины
Это не учитывает стирку вашей машины. руками, принимая ванну или поливая газон.Ваше потребление воды также может резко возрасти летом, когда вы пьете больше воды или охлаждаетесь в спринклерах.
Принимая все это во внимание, очень важно, чтобы ваши системы водоснабжения работали на полную мощность. Ваш водонагреватель подает горячую воду в ваш дом, и давление воды должно быть достаточным для работы ваших приборов и для комфортного принятия душа.
Для бесперебойной работы всех ваших повседневных задач особенно важен напор воды.
Представьте, что напора воды недостаточно, чтобы смыть воду в туалете или принять душ.Есть и другие последствия слишком высокого давления воды.
Чтобы профессионал проверил и отрегулировал давление воды, позвоните в команду King Heating, Cooling, & Plumbing в Чикаго, штат Иллинойс. Мы являемся экспертами по всем домашним системам и можем убедиться, что ваш дом загружен на 100%.
Низкое давление воды
На работе был долгий рабочий день, и вам хочется вернуться домой, принять горячий душ и отдохнуть с семьей. Вы включаете душ, чтобы увидеть небольшую струю воды или капель, выходящую из насадки для душа.Даже когда вы поворачиваете ручку душа на полную мощность, капает лишь небольшое количество воды. В чем проблема?
Скорее всего, давление воды слишком низкое. Это может быть досадной неудачей для многих домовладельцев, которые зависят от высокого давления воды при принятии душа, уборки, готовки и т. Д. Как правильно принять душ или вымыть руки, когда из крана выходит всего несколько капель?
Высокое давление воды
На противоположной стороне диапазона давления воды высокое давление воды может представлять опасность для вас и вашей семьи внутри дома.
Когда давление воды слишком велико, трубы могут быть повреждены, и системы могут перегрузить себя, чтобы доставить эту воду к вам. Это похоже на сказку о Златовласке и трех медведях: вам не нужно слишком низкое или слишком высокое давление воды — вы хотите, чтобы оно было правильным.
Низкое давление воды обычно доставляет неудобства домовладельцам и не представляет серьезной проблемы. С другой стороны, высокое давление воды может повредить приспособления, уплотнения, соединения и многое другое. Слишком высокое давление воды также может привести к потере большого количества воды в доме, в результате чего вам придется платить за коммунальные услуги в конце месяца.
Если ваш водонагреватель нуждается в обслуживании или ремонте, не стесняйтесь звонить нам для бесплатной VIP-проверки сантехники здесь, в районе Чикаго. Мы также обслуживаем Северо-Западную Индиану!Как добиться комфортного давления воды
Поскольку вода поступает из муниципальной системы водоснабжения в ваш дом, она обычно составляет от 40 до 80 PSI (фунтов на квадратный дюйм).
Все, что выше или ниже этого диапазона, может считаться слишком низким или слишком высоким. Некоторые эксперты скажут, что любой уровень давления выше 60 фунтов на квадратный дюйм слишком высок для вашего дома.Лучше всего поговорить с профессиональным сантехником, чтобы проверить давление воды и узнать больше о том, какой уровень подходит для вашего дома. На ваш диапазон PSI могут влиять высота над уровнем моря, размер дома, потребности в воде, возраст вашего дома и другие факторы.
Если вы какое-то время не проверяли уровень давления воды, возможно, пришло время позвонить в King для бесплатной VIP-проверки водопровода. Даже если вы чувствуете, что давление воды и водонагреватель работают отлично, под поверхностью могут скрываться скрытые проблемы с эффективностью, такие как водонагреватель, который слишком горячий и расходует энергию.Только настоящий профессионал-сантехник может разобраться в проблеме и помочь вам сэкономить деньги из месяца в месяц.
Мы готовы помочь вам с водопроводом и водонагревателем.
Это само собой разумеется, но если вам неудобно промывать водонагреватель или проверять клапан, не игнорируйте эту важную потребность в техническом обслуживании. Позвоните нашей команде, и мы приедем к вам домой, чтобы предоставить вам эту услугу. Помните, что это профилактическое обслуживание может помочь предотвратить взрыв резервуара и серьезное повреждение водой.
Неисправен предохранительный клапан вашего водонагревателя?
Ваш водонагреватель делает жизнь удобной. Горячие ванны и душ, теплая вода для посуды и стирка белья — все это для многих стало частью повседневной жизни. Однако неисправная система горячего водоснабжения — это не только разочарование, но и опасность, когда речь идет о резервуарах с высоким давлением. При поиске и устранении неисправностей в водонагревателе вы можете обнаружить, что проблема связана с предохранительным клапаном водонагревателя.К счастью, это довольно распространенная проблема, и ее, как правило, довольно легко определить, если вы знаете правильные признаки, на которые нужно следить.
Что делает этот клапан
Как следует из названия, эта деталь помогает при необходимости снизить давление в резервуаре для воды. Когда вода охлаждается и нагревается, она сжимается и расширяется снова и снова, временами оказывая большое давление на внутреннюю часть резервуара с горячей водой. В большинстве водонагревателей лишняя вода будет возвращаться обратно в водоприемник холодной воды и обратно в систему водоснабжения дома.Однако в домах с обратными клапанами или односторонними клапанами и регуляторами давления это невозможно, то есть вода остается в баке, а давление продолжает расти. Клапан сброса давления позволяет при необходимости вытечь немного этой воды, чтобы поддерживать это давление внутри резервуара на безопасном уровне.
Расположение клапана
Прежде чем вы сможете проверить свой клапан на предмет повреждений, вам нужно его найти. Рассматриваемый клапан представляет собой небольшую трубу, идущую от бака вниз.
Признаки неисправности клапана давления
Поскольку это довольно простая и понятная деталь, проблемы с предохранительным клапаном обычно легко обнаружить.
Есть пять явных признаков, на которые следует обратить внимание, если у вас возникли проблемы с водонагревателем:
- Затопление : Вода никогда не должна бить из клапана. Если это произойдет, немедленно отключите подачу воды и обратитесь к своему сантехнику для надлежащей оценки и устранения неисправности.
- Чрезмерный шум : Если ваш водонагреватель дребезжит или издает пронзительный свист, скорее всего, это звук пара, пытающегося выйти из резервуара, что является признаком слишком сильного давления на внутренние стенки.Это означает, что предохранительный клапан не выполняет свою работу и может нуждаться в замене.
- Мусор в воде : Если вы обнаружите, что слишком много мусора или дребезжание продолжается после того, как вы выключили воду и попытались очистить клапан, возможно, вы столкнулись со значительной коррозией. Деталь, возможно, потребуется заменить, и следует вызвать сантехника для полной оценки вашего бака.
- Утечка : Клапан давления должен протекать во время выполнения своей работы, но при этом не должно происходить утечки значительного количества воды и не должно происходить часто.Если кажется, что клапан не перестает протекать, вы, вероятно, имеете дело с проблемой. Это может означать, что ваш водонагреватель очень часто перегревается или ваш клапан просто не держит давление так, как должен.
- Разорванный бак : Вода не должна вытекать из самого бака. Если вы обнаружили, что вода течет из швов водонагревателя, возможно, вы имеете дело с разрывом бака. Это происходит после того, как повышение давления оставалось без лечения в течение длительного времени, и является прямым признаком того, что клапан не может должным образом отводить избыток воды.
Если вы столкнулись с какой-либо из этих проблем, то да, вероятно, ваш предохранительный клапан неисправен. К счастью, это легко исправить, особенно если на вашей стороне группа знающих профессионалов.
Однако на исправлении работа не заканчивается. Свяжитесь с Whipple Service Champions, чтобы убедиться, что ваш водонагреватель находится в хорошем рабочем состоянии и готов справиться с ежедневными потребностями в горячей воде. Запланируйте встречу, чтобы проверить и заменить ваш клапан, и быстро верните ваш водонагреватель в нормальное состояние.
Нужен ли вашему дому редукционный клапан?
Вода из муниципалитета может поступать в дом под давлением, превышающим возможности системы водопровода. Если не контролировать давление воды, это может повредить более чувствительную домашнюю сантехнику. Это повреждение может включать клапаны, такие как краны, которые будут протекать, что означает постоянное подтекание в раковину. Он также может повредить приборы, в первую очередь водонагреватель, который никогда не предназначался для воды под высоким давлением.Высокое давление воды может значительно сократить срок службы водонагревателя.
Высокое давление также может вызвать повреждение, настолько серьезное, что давление воды может вызвать утечку в вашем доме, если слабое место в части системы находится в помещении.
Никто не хочет флудить!
Как работает редукционный клапан?
Редукционный клапан можно установить на водопроводе непосредственно перед кранами или приборами. Это гарантирует, что все приспособления будут получать воду с меньшим расходом.В идеале давление воды должно быть не выше 60 фунтов на квадратный дюйм. Если давление воды на городской стороне выше, заслонка в редукционном клапане снизит давление воды до того, как это может вызвать повреждение.
Как долго прослужит редукционный клапан?
Редукционный клапан может прослужить от трех до пяти лет. В доме с неисправным редукционным клапаном могут возникнуть проблемы. Когда домовладелец замечает, что клапан редуктора не работает, ему следует заменить его.
Признаки неисправности редукционного клапана
Вода под низким давлением или отсутствие давления — некоторые из признаков неисправности редуктора давления. Другие симптомы — гидроудар, удары или стук в трубах. Сверхвысокое давление — еще один признак неисправности редуктора давления.
Утечка снаружи рядом с редуктором давления также может указывать на то, что протекает сам клапан. Это может быть что-то столь же безобидное, как заметить, что у вас намного больше ремонтов сантехники, чем обычно.
Редукционный клапан установить несложно, но его должен установить профессиональный сантехник, если домовладелец не имеет навыков слесаря и пайки.Редукционный клапан снизит давление воды до уровня, безопасного для водопровода.
Если вам нужен редукционный клапан для вашего дома, или если у вас возникли проблемы с давлением воды или утечкой, позвоните нам. Мы будем рады помочь.
Если вам нужен честный и надежный сантехник в районе Феникса, Меса, Темпе или Чандлера, позвоните Джимми по телефону 480-757-1273.
В. Действительно ли мне нужен редукционный клапан (PRV) в моем доме? А.Да.
Среда, Январь 15-е, 2020 г.
В районах с высоким давлением воды, таких как Дрейпер, поскольку наша вода стекает с гор, PRV помогает защитить трубы, арматуру и водозаборники от повреждений или поломок.
PRV могут сэкономить ваши деньги, уменьшив количество воды, расходуемой впустую в вашем доме. Хорошо отрегулированный PRV по-прежнему даст вам много воды для нужд вашего дома.
Вот несколько советов по эффективной установке и использованию PRV:
- Большинство PRV регулируются. Квалифицированный сантехник может определить подходящее давление для вашего дома. PRV
- не требует обслуживания. Периодически проверяйте, не нуждается ли он в ремонте.
- Убедитесь, что PRV не замерзает! Если он установлен в неотапливаемом помещении вашего дома, установите изоляцию или нагревательную ленту, чтобы защитить его.
- Если вы устанавливаете или заменяете PRV, ищите тот, который одобрен Американской ассоциацией водоснабжения (AWWA) или Underwriters Laboraties (UL).
- Ваш PRV защищает ваш дом от высокого давления, которое поддерживают улицы. PRV изнашиваются и могут вызвать наводнение в доме. Ответственность за эксплуатацию, ремонт и замену возлагается на домовладельца.
