Як запресувати підшипник. Статті компанії «Istok»

Підшипник 6005Л, розміри:5*16*5

Тема сьогоднішнього огляду, як одягнути підшипник на вал, не маючи під рукою дорогих знімачів і обладнання. Щоб зрозуміти, які складнощі нас чекають, зануримося у вивчення теоретичної частини майбутнього заходу.

Теоретична частина

Ви купили кулькопідшипник і вже готові почати? Не поспішайте. Спочатку ознайомтеся з базовими правилами.

Правило перше. Запресовуємо тільки оправкою! Заборонено впливати механічним способом на робочі частини вузла в процесі виконання робіт. Якщо це запресовування на гніздо, зусилля направляються через обойму, але не навпаки, коли набивають по зовнішній або внутрішній обоймі.

Правило друге. Якщо ставите питанням, як надіти підшипник на вал і не нашкодити деталі, відповідь буде такою: полегшити роботу і мінімізувати ризики розколу вузла можна за допомогою нагріву посадкового гнізда до 100-110°С. Для даної процедури найкраще використовувати фен або духовку. Застосовуємо такий підхід: якщо пресуємо на гніздо, відповідно, прогріваємо гніздо, якщо ж посадка здійснюється на вал, гріємо сам підшипник.

Правило третє. Контрастні температури також полегшують процес посадки. Перед тим як запресувати підшипник, одночасно нагрівається сам вузол кочення і заморожується вал. У ситуації, коли посадковим місцем виступає гніздо, термічній обробці піддається гніздо, в той час як упорний підшипник (або будь-який інший) заморожується.

Тут потрібно підкреслити, що заморожування може бути застосоване не завжди з ряду технічних причин, тому часто майстри обмежуються прогріванням. До числа правил можна було б віднести використання промислового пресу, але ми розуміємо, що доступ до таких станів є не у всіх. До того ж на початку огляду був зроблений акцент на тому, як запресувати підшипник без преса, маючи мінімальне оснащення з числа доступних інструментів.

Технологія гарячого запресовування підшипників

У дослідженнях на тему, як надіти підшипник на вал, почати варто саме з гарячого методу. Чому?

1. Іноді дана вимога вказується безпосередньо в техдокументації вузла.
2. У ряді випадків габарити і вага вальниці виключають ймовірність монтажу за допомогою тільки одного тиску.

З технологічної точки зору в термічному методі немає нічого складного: внутрішній діаметр розігрівається до максимального значення, після чого відбувається сполучення елементів.

Далі розберемося, як правильно запресувати підшипник, яке обладнання використати.

Чим гріємо?

Щоб надіти підшипник, його слід нагріти, і ось до яких пристроїв для цього звертаються.

• Електроплитка. Простий і доступний теплогенератор. Мінус – односторонній прогрів.
• Джерело індукційного випромінювання. Найпоширеніший метод термічного впливу, коли потрібно швидко і повноцінно розігріти вальницю.
• Масляна ванна. Застарілий, а тому рідкісний метод, через який зростає ризик забруднення деталі. Поганий початок експлуатації, враховуючи, що приблизно 14% всіх кулькопідшипників виходять з ладу через забруднення.

А як же газові пальники, запитають читачі? Не рекомендуємо, бо застосування пальника виключає можливість контролю температури. В результаті перегріву страждає структура металу, через що на тілах кочення, металі обойми, можуть виникати сліди розтріскування, викривлення.

Проміжний висновок такий: перед тим як насадити підшипник на вал, варто прогріти вузол в індукційній установці. Ці агрегати представлені на ринку в трьох типах: мобільні, стаціонарні, портативні.

Головне при нагріванні – не перевищувати поріг в 90-120°с.

Запресовування підшипників кочення

Кулька 4.763-20

Для даної операції існує спеціальне обладнання, ну а якщо доступу до нього немає, слід використовувати виколотку з м’яких металів. Найчастіше це мідь або бронза. Конструкція підручних підставок, які належить використовувати для запресовування, не повинна сприяти передачі силового імпульсу через тіла кочення, бо це може призвести до зминання доріжок. Особливо обережними слід бути з голчастими роликопідшипники, бо найменша деформація при монтажі здатна стати причиною безповоротної втрати дорогої деталі.

Перед тим як запресувати підшипник у домашніх умовах за допомогою підставок, обов’язково огляньте напрямні. На них повинна бути в наявності фаска або заокруглення.

Якщо доставок і запресовок під рукою не виявилося, використовуємо мідну виколотку. І тут важливо завдавати ударів в потрібне місце, рівномірно і з однаковою силою. Ось простий алгоритм, що описує як правильно забивати підшипник: удари через вибивання наносяться по всьому колу торця кільця.

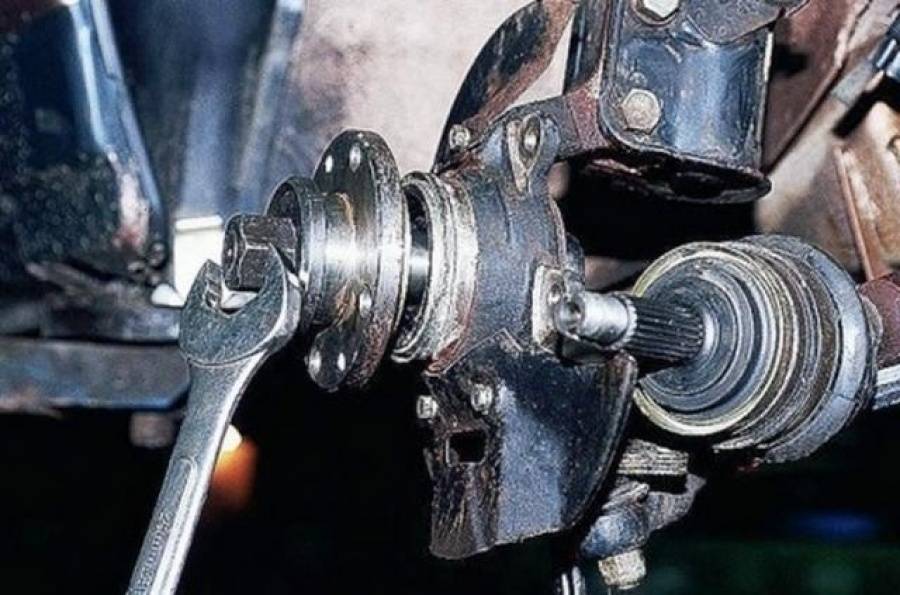

Запресовуємо ступичний підшипник

Зробимо невеликий відступ в сторону від основної лінії розповіді, приділивши пару абзаців автомобілістам, яких напевно мучить питання, як запресувати підшипник маточини, якщо під рукою немає лещат або преса?

Беремо болт з гайкою або шпильку з двома гайками. В якості опори використовуємо відпрацьовану вальницю, а ступична гайка нам заміне основу направляючої для імпровізованої виколотки, в якості якої послужить згаданий болт. Якщо є стара непотрібна ступична гайка, «знімаємо» на ній зовнішні грані до стану, поки вона не увійде всередину відпрацьованого підшипника.

Як відбувається безпосередньо запресування ступичного підшипника, при згаданному наборі пристосувань?

• Встановлюємо нову вальницю на посадкове місце, попередньо змастивши зовнішню сторону.
• В якості нижньої опори конструкції використовуємо кришку маточини.
• Перевертаємо вузол. Зверху на новий підшипник встановлюємо стару вальницю зі ступичною гайкою і болтом (шпилькою).
• Накручуємо гайку до упору і починаємо потроху затягувати її ключем. Закручуючи гайку, запресовуємо новий вузол, поки той повністю не увійде на своє місце.

Що ж, тепер ви знаєте, як запресувати ступичний підшипник без пресу та лещат. Повернемося до основного огляду.

Як проводиться гаряче запресовування: алгоритм дій, пристосування, правила

Підшипник (11206) , розміри:30*62*48

Насамперед вивчаємо технічну документацію підшипника. Важливо правильно розконсервувати вузол, прогрів його до 80-90°С, як зазначено в заводській інструкції.

Перед тим як запресувати підшипник на якір, вал, потрібно розігріти внутрішнє кільце вузла і заморозити посадкову вісь. Якщо можливість заморозки відсутня, можна обмежитися тільки нагріванням.

Різьбове зчленування між болтом і гайкою як сили для видавлювання підшипника, підходить для м’якого запресовування. Ви самі контролюєте швидкість і зусилля.

Альтернативний метод передбачає застосування підставок і молотка, за допомогою яких спочатку вибивають відпрацьовану вальницю, а потім вбивають новий підшипник. Якщо ви запитаєте нас, як правильно запресувати ступичний підшипник, то ми все ж порекомендуємо звернутися до «різьбового методу».

Алгоритм дій

Термічна обробка в спеціалізованих сервісах проводиться за рахунок застосування індукційних і муфельних печей. Дрібні елементи нагріваються в масляних ваннах. Якщо необхідного обладнання немає, описані вище елементи гріються в духовці, або ж будівельним феном. Після термічного впливу деталі промиваються складом з бензину, концентрацією 6-8%, масла, антикорозійного компонента. Потрібно розуміти, що після прогріву метал вразливий для корозійних процесів.

Щоби запресувати ступичний підшипник, нам було достатньо притискного зусилля. В одяганні на вісь, при умові відсутності спеціалізованого пресу, нагрівання є обов’язковою частиною процесу.

Для роботи нам знадобляться наступні інструменти:

• напрямна у вигляді пальців або ж охоплюючого кільця. Цей інструмент необхідний для контролю перекосу;
• стандартні ключі;
• знімач.

У роботі слід дотримуватися запобіжних заходів. Важливо не тільки те, як запресувати підшипник, але і те, як забезпечити співвісність деталей. Будь-яке відхилення загрожує задирками, деформаціями і навіть повним руйнуванням внутрішнього кільця.

Запресовування проводимо за допомогою оправлення або «стаканів». Діаметр оправлення повинен трохи перевищувати посадковий. Цей інструмент можна зробити самостійно зі старих деталей, обточивши їх до потрібних розмірів. Пам’ятаєте, в розділі, як запресувати підшипник в маточину, ми згадували про можливість використання старої вальниці.

У продажу також доступні готові набори. Установка за допомогою одного лише молотка, як правило, закінчується заклинюванням кілець.

Щоб зняти всі питання щодо перевірки якості виконаної роботи, дотримуємося такого алгоритму:

• проводимо зовнішній огляд на предмет відколів, тріщин, корозії;
• при провертанні рукою підшипника не повинні відчуватися биття;
• заміряємо щупом щільність прилягання втулки до опори. По всьому діаметру зазор повинен знаходитися в межах 0,03 мм.

Якщо перевірка пройдена по всіх пунктах, отримуємо надійну посадку, що сприяє тривалому експлуатаційному періоду при мінімальній деформації.

На завершення огляду дозвольте нагадати, що наш магазин пропонує всі типи вузлів кочення і ковзання, а також прес маслянки ДСТУ, привідні паси, ланцюги.

Замена подшипника передней ступицы Лада Веста (Lada Vesta)

Примечание.
Заменяйте подшипники обеих ступиц передних колес одновременно.

Каталожные номера деталей см. тут

Снимите поворотный кулак (см. тут)

Рисунок 5-5 — Кулак поворотный со ступицей в сборе:
1 — ступица переднего колеса;
2 — кольцо стопорное;
3 — подшипник ступицы;
4 — кулак поворотный

Установить поворотный кулак 1, рисунок 5-6, на стол пресса, используя технологические подставки под поверхности кулака, установить на ступицу 4 оправку 2 и выпрессовать ступицу из подшипника (оправка с маркировкой «1» из комплекта оправок 67.7853-9727).

Примечание

При отсутствии пресса для замены подшипника можно использовать имеющийся в продаже съёмник для выпрессовки и запрессовки подшипников ступиц.

Рисунок 5-6 — Выпрессовка ступицы переднего колеса из поворотного кулака:
1 — кулак поворотный;
2 — оправка 67.7853-9727-1;
3 — кольцо стопорное;
4 — ступица;
5 — подшипник;
Р — направление выпрессовки ступицы

Рисунок 5-7 — Спрессовка внутреннего кольца подшипника ступицы переднего колеса:
1 — ступица;
2 — внутреннее кольцо подшипника;
3 — упор 67. 7853-9727-4;
4 — съёмник двухрычажный или трехрычажный

Снимите ступицу. Вероятнее всего, на ней останется наружная половина внутреннего кольца подшипника.

Для снятия наружной половины внутреннего кольца подшипника со ступицы сначала снимите защитную шайбу сальника подшипника.

Установить ступицу 1, рис.5-7, в тиски, установить на ступицу упор 3 и спрессовать съёмником 4…

… оставшуюся на ступице наружную половину 2 внутреннего кольца подшипника

При отсутствии съемника наружную половину внутреннего кольца подшипника можно снять со ступицы, осторожно нанося удары по тонкому зубилу, вставленному между кромкой кольца и буртиком ступицы.

Снять стопорные кольца 3, рисунок 5-6 (съёмник внутренних стопорных колец).

Установить поворотный кулак 3, рисунок 5-8, на стол пресса на упор 4, установить на подшипник 2 оправку 1 и выпрессовать подшипник из поворотного кулака (оправки с маркировкой «2» и «5» из комплекта 67. 7853-9727).

Рисунок 5-8 — Выпрессовка подшипника ступицы переднего колеса из поворотного кулака:
1 — оправка 67.7853-9727-2;
2 — подшипника;
3 — кулак поворотный;
4 — упор 67.7853-9727-5

Очистить, промыть и продуть сжатым воздухом поворотный кулак и ступицу. Очистить канавки под стопорные кольца.

Рисунок 5-9 — Запрессовка подшипника ступицы переднего колеса в поворотный кулак:
1 — оправка 67.7853-9727-2;
2 — подшипник;
3 — кольцо стопорное;
4 — кулак поворотный;
5 — упор 67.7853-9727-5

ВНИМАНИЕ
Если при запрессовке ступицы не зафиксировать опорой внутреннее кольцо подшипника, его можно повредить.

Установить наружное стопорное кольцо 3, рисунок 5-9, в канавку поворотного кулака 4 и запрессовать новый подшипник 2 до упора в стопорное кольцо. Усилие запрессовки прикладывать на наружное кольцо подшипника (оправки с маркировкой «2» и «5» из комплекта 67.7853-9727).

Зафиксировать подшипник в поворотном кулаке вторым стопорным кольцом (съёмник внутренних стопорных колец).

Напрессовать поворотный кулак 1, рисунок 5-10, с подшипником в сборе на ступицу 3 до упора. Усилие запрессовки прикладывать на внутреннее кольцо подшипника через оправку 5 (оправки с маркировкой «3» и «6» из комплекта 67.7853-9727).

Рисунок 5-10 — Запрессовка ступицы переднего колеса:
1 — кулак поворотный;
2 — кольцо стопорное;
3 — ступица;
4 — упор 67.7853-9727-6;
5 — оправка 67.7853-9727-3;
6 — подшипник

Установка

Завести вал привода переднего колеса в шлицы ступицы, завести ухо поворотного кулака в кронштейн стойки передней подвески, вставить два болта 6, рисунок 3-2, крепления и завернуть гайки 4.

    Момент затяжки гаек 90… 120 Н.м (9,0… 12,0 кгс.м) (ключ кольцевой «на 18», головка «на 18»).

Рисунок 3-2

Вставить палец шаровой опоры рычага 3, рисунок 4-3, передней подвески в поворотный кулак и завернуть гайку 4 крепления, при необходимости удерживая палец шаровой опоры от проворачивания.

    Момент затяжки гайки 53. ..71 Н.м (5,3…7,1 кгс.м) (ключ угловой Torx Т40, ключ кольцевой «на 18», насадка кольцевая 18).

Рисунок 4-3

Вставить шаровой палец наконечника рулевой тяги 5, рисунок 5-4, в рычаг поворотного кулака 3 и завернуть гайку 4 крепления, при необходимости удерживая шаровой палец от проворачивания Момент затяжки гайки 32…42 Н.м (3,2…4,2 кгс.м).

Рисунок 5-4

Установить датчик 1 скорости в посадочное отверстие поворотного кулака и завернуть болт 2 крепления.

    Момент затяжки болта 6… 7 Н.м (0,6… 0,7 кгс.м).

Внимание. Перед установкой датчика скорости на поверхность сопрягаемого отверстия нанести смазку (литол-24, или ЛСЦ-15, расход 1 г).

Установить жгут проводов датчика скорости в кронштейн крепления на стойке передней подвески.

Установить кожух 2, рисунок 5-3, защитный на поворотный кулак и завернуть три болта 1 крепления.

    Момент затяжки болтов 7…9 Н.м (0,7…0,9 кгс.м).

Рисунок 5-3

Установить диск 1, рисунок 5-2, переднего тормоза на ступицу колеса и завернуть два болта 2 крепления.

    Момент затяжки болтов 17…23 Н.м (1,7…2,3 кгс.м).

Рисунок 5-2

Внимание. Болты крепления переднего тормоза подлежат замене, повторное использование болтов не допускается.

Установить на поворотный кулак передний тормоз и завернуть два новых болта крепления.

    Момент затяжки болтов 90… 120 Н.м (9,0… 12,0 кгс.м).

Внимание. Гайки крепления ступиц подлежат замене, повторное использование гаек не допускается.

Завернуть, не затягивая, новую гайку крепления ступицы переднего колеса (головка «на 30»).

Установить переднее колесо.

Затянуть окончательно гайку крепления ступицы переднего колеса и установить на место центральный колпак колеса.

    Момент затяжки гайки 238…322 Н.м (23,8…32,2 кгс.м).

Для восстановления рабочего зазора в переднем тормозе нажать на педаль тормоза 3… 5 раз. При выполнении операции следить за уровнем тормозной жидкости, после окончания довести уровень тормозной жидкости до нормы.

Проверить и при необходимости отрегулировать углы установки передних колес (см. тут).

Ступицы колес, подшипники и шаровые шарниры – Arch Auto Parts

Ступицы колес и штампованные подшипники

Принесите изношенную ступицу в сборе. Компания Arch Auto Parts может отсоединить ступицу в сборе от шпинделя, отремонтировать или заменить ее по мере необходимости, а затем снова подсоединить к шпинделю. Мы запрессуем ступицы, при необходимости заменим подшипники и снова установим отремонтированный узел ступицы на шпиндель.

Если вы предпочитаете заменить всю ступицу в сборе, Arch Auto Parts также предлагает ступицы в сборе отличного качества по сниженным ценам, которые мы можем установить на ваш шпиндель.

Arch Auto Parts не диагностирует необходимость ремонта, не удаляет и не устанавливает детали на автомобили.

Доступно в этих офисах Arch

• 145-91 Guy R. Brewer Blvd. Ямайка, Нью-Йорк 11434
• 181-06 Ямайка Авеню Холлис, Квинс 11423

           Пн-Сб 9:00–16:00

Колесные подшипники прессованные и упакованные

Колесные подшипники представляют собой маленькие шарики, которые свободно вращаются внутри ступицы колеса, обеспечивая свободное, плавное и надежное движение колес. Большинство автомобилей, выпущенных до 1997 имеют как внутренний, так и внешний ступичный подшипник для каждого переднего колеса, а также для задних колес. Однако передние ступичные подшипники выполняют больше работы, поэтому, как правило, в обслуживании нуждаются только они. Большинство производителей автомобилей рекомендуют очищать и заполнять их смазкой каждые 30 000 миль. Пренебрежение этим может привести к скрежету или визгу, тряске рулевого колеса и даже к его блокировке.

Для подшипников ступиц колес, которые можно обслуживать, Arch Auto Parts может разобрать эти ступицы и осмотреть узел ступицы и шарикоподшипники. Если существующие подшипники изношены, их заменяют новыми подшипниками, а в узел ступицы добавляется смазка для восстановления плавной работы.

Ступицы колес штампованные

С 1998 года большинство легковых и грузовых автомобилей изготавливаются с герметичными ступичными узлами, которые имеют решающее значение для всего, от управляемости до торможения. Если кажется, что ваши колеса щелкают или трясутся, возможно, требуется замена ступицы в сборе. Столкновения, неровные дороги и выбоины могут преждевременно изнашивать ступицу в сборе, ставя под угрозу вашу поездку.

Если вам нужно заменить или упаковать подшипники или вам нужна новая ступица в сборе, отнесите ступицу в сборе в Arch. Мы проверим и обслужим ваши ступичные подшипники. Или, если вам нужна новая ступица в сборе, мы снимаем старую ступицу в сборе со шпинделя и запрессовываем новую ступицу в сборе, готовую к установке на ваш автомобиль для безопасной и плавной езды.

Посмотрите, как быстро специалисты Arch Auto Parts могут выпрессовать ступицу из шпинделя и заменить ступицу в сборе, чтобы вы могли выполнить работу в кратчайшие сроки.

Шаровые шарниры пресса

Шаровые шарниры являются частью шпинделя или рычага управления и позволяют колесам автомобиля вращаться, а также поддерживают вес автомобиля. Шаровые шарниры, особенно нижние шаровые шарниры, подвержены сильному износу и в конечном итоге нуждаются в замене. Для выпрессовки старых шаровых опор и их правильной замены требуется специальное оборудование.

Компания Arch Auto Parts располагает специализированным оборудованием и квалифицированными механиками для выпрессовки и запрессовки шаровых шарниров, что упрощает обслуживание шаровых шарниров на вашем автомобиле.

Предупреждающие знаки о необходимости замены шаровых опор:

• Автомобиль тянет в одном направлении
• Неравномерный износ шин
• Стук и/или вибрация в передней части автомобиля часто менять шаровые опоры. Когда вы будете готовы заменить шаровые опоры, принесите их со шпинделем или рычагом управления в Arch Auto Parts, и мы заменим ваши шаровые опоры.

  Доступно в этих офисах Arch

  • 145-91 Guy R. Brewer Blvd. Ямайка, Нью-Йорк 11434
  • 181-06 Ямайка Авеню Холлис, Квинс 11423

  Подшипник ступицы: что нужно и чего нельзя делать

  Первоначально эта статья была опубликована 14 сентября 2015 г. Некоторая информация может быть уже неактуальной, поэтому используйте ее по своему усмотрению.

  Не кажется ли вам, что именно в рутинных вещах мы делаем больше всего ошибок? В нашем бизнесе повторение может породить апатию, а апатия ведет к сокращению пути, что может повлиять на качество нашей работы и долговечность нашего ремонта. Самое смешное (во всяком случае, для меня) заключается в том, что когда неправильно выполненная работа возвращается, это всегда вина той детали, которую мы установили.

  За последние несколько лет у меня была возможность встретиться и пообщаться со специалистами в различных областях и многое узнать о том, как небольшие корректировки в процессе ремонта могут значительно улучшить общее качество выполняемой работы. , а когда качество улучшается, повышается и удовлетворенность клиентов, а это значит, что они остаются с вами и тратят больше денег. Это беспроигрышный вариант!

  В этом месяце погружаюсь в банальный ремонт — осмотр, обслуживание и замена ступичных подшипников. Я попросил сотрудников Federal-Mogul (MOOG), Timken, SKF и Schaeffler Group (FAG) поделиться со мной своим опытом, чтобы я мог поделиться им со всеми вами.

  Признаки износа подшипника

  Наиболее распространенным признаком изношенного или поврежденного подшипника ступицы является шум. Шум может быть лучше всего описан вашим клиентом как щелкающий, скрежещущий, стук или рычащий звук. Многие проблемы с подвеской и шинами могут имитировать эти звуки, и одним из ключей к выявлению причины неисправности подшипника является изменение звука при повороте автомобиля, ускорении или торможении.

  Изношенные подшипники также вызывают чрезмерный осевой люфт в колесном узле. Этот люфт может привести к неустойчивым или отсутствующим сигналам датчика скорости колеса, неравномерному износу тормозов и шин и (в худшем случае) может привести к катастрофическому отказу, который позволит колесу отделиться от автомобиля, но вам нужно, подождите. для пеленга, чтобы полностью не видеть знаки. Проверка состояния подшипников должна быть частью любой регулярной проверки безопасности, которую вы выполняете. «Гаражные гуру» в Federal-Mogul предлагают вам проверить подозрительные ступичные подшипники, используя следующий метод:

  Чтобы осмотреть узел ступицы, поднимите конец колеса над землей и проверьте, свободно ли вращается колесо. Любой шум или сопротивление является распространенным признаком неисправности. Затем, удерживая шину в положениях 9 и 3 часа, попытайтесь потянуть и толкнуть конец колеса, вращая шину влево и вправо. Затем сделайте то же самое, удерживая шину в положениях 6 и 12 часов. Любой люфт или люфт в колесной арке при выполнении этих испытаний подтверждает, что покупателю нужен новый ступичный подшипник в сборе.

  В те дни, когда конические колесные подшипники были нормой, все мы знали, что необходимо установить предварительный натяг подшипника, сначала установив подшипник, а затем отвернув колесную гайку, а затем затянув колесную гайку с заданным моментом. Подшипники ступицы также имеют спецификацию предварительного натяга, и любой тип подшипника можно проверить еще более тщательно с помощью метода, предложенного Риком Домином из Timken:

  . на поверхности ступицы, нажмите и потяните фланец ступицы и измерьте общее перемещение индикатора. Вам следует обратиться к производителю транспортного средства за техническими характеристиками. Затем обратите внимание на признаки чрезмерного смазывания, исходящие с обеих сторон подшипника, указывающие на то, что уплотнение утечка и выбрасывание смазки из ступицы.Если уплотнения пропускают смазку из подшипника, то загрязнение может попасть и в ступицу.Влага внутри подшипника резко сокращает срок службы любого подшипника.Влага может разъедают поверхности подшипника и создают мусор внутри ступицы в виде ржавчины, что сокращает срок службы подшипника».

  Вы обнаружите, что спецификации, на которые ссылается Домин, часто указываются в тысячах дюймов, и что небольшое отклонение не сразу можно почувствовать, просто покачав шину, но этого может быть достаточно, чтобы включить ABS. DTC системы и любой люфт, превышающий эту спецификацию, является достаточным основанием для рекомендации замены.

  Замена подшипника

  В более старых моделях со ступичным подшипником были сменные подшипники, но в более поздних моделях была заменена вся ступица в сборе. Это делает его более удобным для техника и помогает предотвратить повреждение подшипникового узла, вызванное неправильными методами замены.

  Майк Гейл из Schaeffler дает следующий совет при замене самих подшипников:

  Колесные подшипники с запрессованной посадкой и отдельными ступицами можно обслуживать на автомобиле с помощью набора инструментов для укротителя ступиц или путем снятия подвесного кулака с автомобиля и использования напольного покрытия. навесной гидравлический пресс. Колесный подшипник этого типа сложнее заменить и может быть трудоемким. Передовой опыт применяется при использовании тепла и проникающей жидкости для облегчения разделения компонентов. Используй здравый смысл.

  Не перегревайте сустав, так как он деформируется. Также рекомендуется устанавливать новую ступицу при замене подшипников с прессовой посадкой. Много раз ступицы колес повреждались в процессе снятия подшипников, поскольку обоймы подшипников отделялись. Это обычно оставляет внутреннюю обойму подшипника на ступице, которую становится трудно удалить.

  После снятия старого подшипника очистите поворотный кулак и канавку под стопорное кольцо, если таковая имеется. При использовании напольного гидравлического пресса убедитесь, что все компоненты установлены на одном уровне. Убедитесь, что новый подшипник направлен в правильном направлении. Некоторые подшипники имеют внутреннее тональное кольцо для датчика скорости вращения колеса. Нажимайте на внешнюю часть нового подшипника, а не на внутреннюю обойму, так как она отделится и повредится. Если новый подшипник колеса не запрессовывается прямо, не перепрессовывайте подшипник. Чрезмерное нажатие может повредить новый подшипник. Останавливаться! Сбросить подшипник и выровнять поворотный кулак.

  При установке нового подшипника ступицу необходимо запрессовать в подшипник. Очень важно полностью поддерживать весь подшипник на противоположной стороне ступицы, которая подвергается прессованию. Это поможет убедиться, что новая втулка правильно вставлена ​​на место.

  Все специалисты компании, с которыми я разговаривал, подчеркивали необходимость очистки внутренней части поворотного кулака, где будут устанавливаться новые подшипники, включая канавку для любого используемого стопорного кольца. Невыполнение этого требования может привести к преждевременному выходу из строя подшипника. Еще один момент, предложенный более чем одним источником, заключался в том, чтобы не использовать ударный пистолет для осевой гайки, чтобы не повредить резьбу шпинделя, и использовать новую осевую гайку при повторной установке узла.

  Что касается втулок в сборе, вот что сказали гуру из Federal-Mogul:

  Перед установкой нового узла ступицы сначала убедитесь, что у вас есть чистая плоская монтажная поверхность для точной посадки и выравнивания. Используйте проволочную щетку, чтобы удалить любые заусенцы или незакрепленный металл с поворотного кулака. Даже небольшие дефекты могут вызвать нежелательные проблемы, поэтому тщательно очистите сопрягаемую поверхность перед установкой нового подшипникового узла.

  Теперь наденьте новую ступицу на поворотный кулак. Крайне важно убедиться, что новый блок правильно выровнен с его сопрягаемой поверхностью, прежде чем прикреплять и затягивать монтажные болты.

  Если автомобиль оснащен антиблокировочной системой тормозов, подсоедините разъем ABS и затем проверьте работу системы, повернув ключ. Следующим шагом является затяжка крепежных болтов узла ступицы в соответствии со спецификациями производителя. Вы должны использовать динамометрический ключ.

  Теперь снова соберите тормозной диск и суппорт и установите новую гайку оси, снова используя динамометрический ключ в соответствии со спецификациями производителя. Не используйте ударный гайковерт.

  И, наконец, установите колесо на место, вручную затяните зажимные гайки, а затем затяните их в соответствии со спецификацией, когда автомобиль снова опустится на землю.

  Вы улавливаете те же вибрации, что и я? Все наши специалисты подчеркивали, насколько важно затягивать крепежные детали компонентов, особенно крепежные болты узла ступицы и, что еще более важно, гайку оси. Почему?

  Ответ кроется в вопросе, который я задавал всем экспертам: «Какую самую распространенную ошибку вы видите?» Вот некоторые из ответов, которые я получил:

  Подшипник колеса или ступицы, возвращенный по гарантии, обычно оказывается дефектным из-за неправильной установки. Распространенной причиной является чрезмерное затягивание гайки оси. Это может вызвать чрезмерную нагрузку и чрезмерное сжатие нового подшипника. Затяжка осевой гайки с помощью ударного гайковерта также может иметь противоположный эффект и привести к тому, что осевая гайка будет затянута недостаточно.

  Несоблюдение инструкций производителя по установке, особенно при настройке предварительного натяга подшипника, является наиболее распространенной ошибкой, которая может оказать непосредственное влияние на производительность, срок службы и, возможно, на безопасность узла ступицы.
