Как запрессовать ступичный подшипник в домашних условиях
Вопрос в реалиях полного отсутствия технической грамотности не праздный. На этом нелегком поприще много чего было угроблено: отбито пальцев подшипников, гнезд в которые они ставятся, кувалд, а сколько нервов потрачено? Страшно и представить…
Чтобы поставить подшипник и навсегда о нем забыть нужно соблюсти несколько условий:
- Трезвость
- Хорошая теоретическая подготовка
- Наличие оправки
- Желание учится и постоянно развиваться в своем ремесле
Большинство оправки игнорируют: берут кувалду, наставляют подшипник на гнездо и забивают его словно костыль в шпалу… При таком подходе к ремонту итог спрогнозировать сложно:
- Обойма может лопнуть
- Расплющится
- Встанет с перекосом
- Может замяться посадочное гнездо
- Поломается кувалда
- Опустеет кошелек
- Даром пройдут выходные

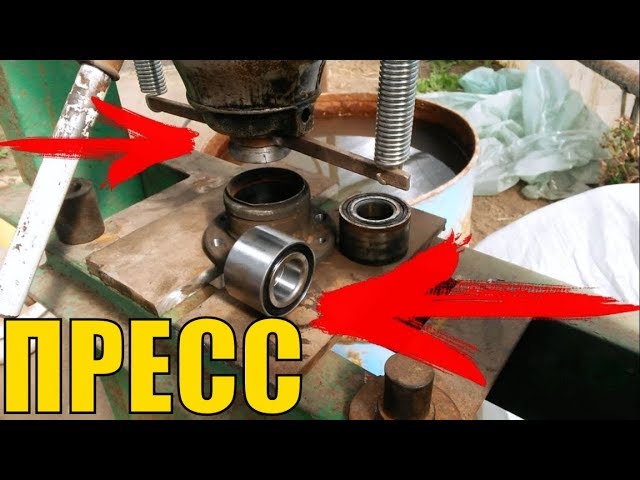

Как запрессовать подшипник ступицы своими руками
И только в случае «мертвого» прикипания обоймы прибегать к экстренным мерам.
Принцип выпрессовки и запрессовки заднего ступичного подшипника ничем не отличается от работы, проделанной с передней осью.
Если вы меняете шарикоподшипник переднего колеса кустарным методом, уделите внимание следующим советам:
- старый подшипник можно использовать в качестве обоймы для запрессовки.
- в качестве обоймы для выпрессовки можно использовать торцевую головку подходящего диаметра;
ударять по обойме следует с равномерным усилием. Бить нужно по противоположным сторонам либо, равномерно продвигаясь в одном направлении. Главное, чтобы не было перекосов.
Поскольку отверстие расширилось, то с выполнением данной задачи не должно возникнуть каких-либо проблем. Когда все детали остынут, можете попробовать вытащить подшипник – вряд ли у Вас это получится. Естественно, что второй вариант будет стоить дороже.
Определение состояние деталей
Для определения состояния деталей ступицы, необходимо приподнять колесо автомобиля, чтобы одно или несколько колес оказались над землей.
И покачать их имитируя вертикальную и горизонтальную нагрузку. Перед проверкой колеса необходимо обязательно проверить устойчивость кузова, для этого толкнуть кузов сбоку, кузов должен стоять надежно, если есть колебания, лучше переложить страховочное подкладки. Если люфт колеса не более 2 мм, то можно попробовать отрегулировать зазор в телах качения изделия.
Все о ремонте ступичного подшипника

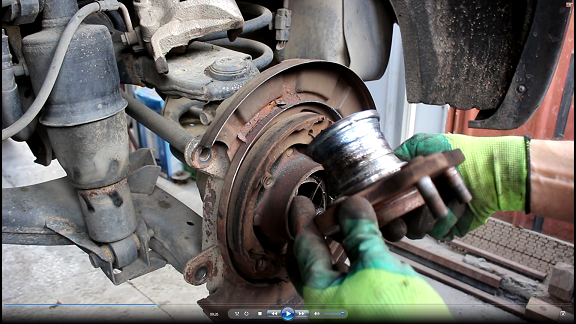

Собственно сама процедура (подкрепим фотографиями) по замене подшипника: — устанавливаем автомобиль на ровную площадку; — обязательно подставляем под колёса, которые мы не будем ремонтировать башмаки; — ключей срываем гайки на колесе и после поддомкрачивания, окончательно откручиваем, колесо с диском божий в укромное место до лучших времён; — демонтируем фиксирующую шпильку и откручиваем гайку полуоси; — используя гаечные ключи, отсоединяем наконечники рулевых тяг (если речь идёт о передней подвеске), нижний рычаг и тягу стабилизатора — смотрим фото: — обхватив ступицу двумя руками, и вращая ее то влево, то вправо аккуратными движениями демонтируем ступицу.
Очень важно не вытащить полуось из коробки передач!
— сняв уплотнительное и стопорные кольца, в соответствии с вашей моделью автомобиля, и с помощью съемника легко и просто выпресовываем неисправный подшипник.
Набор для ремонта ступиц
Принцип работы набора для выпрессовки ступичных подшипников довольно прост, для этого достаточно подобрать диаметр упорного кольца под наружной диаметр кольца, установить упорную втулку и закручивая резьбовой винт накручивая гайку сдернуть внешнюю обойму из втулки. Использование приспособление для выпрессовки ступичного подшипника помогает избежать неизбежных дефектов посадочной поверхности втулки под посадку внешней обоймы при выбивании обоймы вручную зубилом или другими приспособлениями. При посадке на дефектную поверхность втулки происходит неравномерное сжатия внутренней и наружной обойм — это может привести к их их эллипсности, что ускоряет развитие дефектов роликов. Использование приспособления поможет избежать больших неприятностей и расходов по замене полностью детали из-за неправильной установки обойм.
Производители наиболее востребованных и качественных комплектующих
Как работает приспособление для запрессовки подшипников ступиц?
- 1. Как происходит запрессовка подшипников?
- 2. Принцип работы приспособления для запрессовки подшипников
- 3. Выбор приспособления для запрессовки подшипников
Поскольку отверстие расширилось, то с выполнением данной задачи не должно возникнуть каких-либо проблем.
Когда все детали остынут, можете попробовать вытащить подшипник – вряд ли у Вас это получится.
Такой простой способ запрессовки позволяет избежать задиров ступицы и обеспечивает целостность подшипника, чего нельзя сказать о «холодном» варианте аналогичного действия, при котором новый подшипник часто лопает.
Естественно, что второй вариант будет стоить дороже.
Одним словом, прежде, чем сделать окончательный выбор, следует детально изучить все возможные варианты, представленные на современном рынке и, по возможности, проконсультироваться у знающих людей.
Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.
Когда надо менять подшипник
Ступичный подшипник непосредственно влияет на способность автомобиля уверенно двигаться по дороге, не подвергая опасности людей, находящихся в машине и за ее пределами. Если хотя бы один из таких подшипников выходит из строя, возникает риск неуправляемости автомобиля и аварийной ситуации. Чтобы вовремя понять, нужна ли замена ступичного подшипника, следует каждые пару недель покачивать двумя руками каждое колесо для обнаружения люфта или посторонних звуков.
Верными признаками того, что необходимо заменить ступичный подшипник, являются:
- выявление заметного люфта в колесе при его покачивании в разных плоскостях;
- появление во время движения однообразного гула, исходящего от колеса;
- завывание или шум, пропадающий при резком повороте;
- горячая на ощупь ступица или ее колпачок.
Причинами таких явлений могут быть потеря смазки из-за высокой температуры, вымывание, если автомобиль часто преодолевает водные препятствия.
В корпус подшипника может попасть мелкий песок и пыль, имеющие абразивный эффект.
В любом варианте стоит задуматься о том, как поменять ступичный подшипник. Ведь его износ так же влияет на биение руля при движении автомобиля. Обычно эту процедуру проводят после 110-130 тысяч км. пробега. Однако этот показатель может меняться в зависимости от условий эксплуатации машины и стиля ее вождения. Считается, что каждая четвертая машина с пробегом свыше сотни тысяч километров требует особого внимания к состоянию таких подшипников. Чтобы не допустить возникновение проблем с ними, следует сделать правилом для владельцев автомобилей регулярную диагностику ступичных подшипников своими силами или пользуясь услугами автосервиса.
При этом важно помнить, что попытки самостоятельно ремонтировать или как подешевле заменить подшипник ступицы, ни к чему хорошему не приведут, поскольку он ремонту не подлежит. При выходе из строя, его нужно просто заменить.
Конструкция передней ступицы и замена подшипника своими руками
Прежде чем производить замену передней ступицы, нужно внимательно изучить ее конструкцию.
Это позволит все работы сделать быстрее.
Конструкция непосредственно ступицы включает в себя такие элементы:
- Корпус ступицы.
- Двухрядный подшипник. Запрессован он внутрь корпуса с помощью специального устройства – съемника.
- Стопорные кольца – установлены в пазах внутри корпуса поворотного кулака ступицы, предназначены для фиксации подшипника.
Закрепляется поворотный кулак с передней ступицей сверху и снизу. Причем на переднеприводных автомобилях сверху они крепятся жестко к нижней части амортизационной стойки.
Для того чтобы самостоятельно осуществить ремонт, нужно иметь такой набор инструментов: Также нужен комплект для замены – подшипник, ступица, новая гайка (обязательно).
Прежде чем делать ремонт, нужно посмотреть на отзывы о различных производителях. Подшипники выпускают такие фирмы (зарубежные): Прежде чем производить замену ступицы или подшипника, вам потребуется выполнить несколько действий: После всех этих манипуляций можно приподнять автомобиль, полностью снять колесо.
По такому алгоритму производится замена передней ступицы ВАЗ новых модификаций – Самара, Самара-2.
Подводим итоги
Замена ступичного подшипника является одним из достаточно сложных процессов при ремонте автомобиля. Важно выполнить все процедуры с точностью до каждого отдельного движения. Один неточный момент может вызвать ряд неприятностей и стать причиной более серьезных и дорогостоящих поломок. Тем не менее, многие владельцы автомобилей, которые уже сняли свои авто с гарантии, предпочитают делать подобные ремонтные процессы самостоятельно. Это может неплохо сэкономить, но без определенных навыков выполнять процедуру не рекомендуется.
Можно долго спорить о том, стоит ли вообще выполнять самостоятельный ремонт автомобиля. Вопрос достаточно сложный и имеет ряд особенностей. Тем не менее, выполнение работы самостоятельно предоставляет серьезное преимущество — экономию средств на услугах сервисного центра. Именно это мотивирует автомобилиста изучать подробно инструкции по ремонту машин своими руками.
Доводилось ли вам когда-нибудь выполнять ремонт ступицы и замену подшипника собственными силами?
Съемник ступичного подшипника своими руками
Для того чтобы снять ступицу две шпильки или болты с полной резьбой длинной 75мм.
Под гайки подложить шайбы и смочить ведешкой.
Крутить надо гайки чтобы не завальцовывало резьбу. Ну а дальше все понятно по фотографиям.
Так вытягиваем подшипник.Очень толстая шайба изнутри.
Для начала надо забить слегка подшипник молотком.
Процедура замены
Некоторым автолюбителям достаточно взглянуть на видео и понять, как самому заменить подобный элемент.
На практике ничего сложного в замене ступичного подшипника нет. Но основные проблемы у автомобилистов возникают именно из-за отсутствия специального инструмента, либо по причине дефицита опыта в проведении подобных операций. Также существуют отличия по замене на разных марках и моделях авто. Потому рассчитывать на универсальную инструкцию для всех машин не стоит.
Лучше заглянуть в руководство по эксплуатации и разобраться, как меняется подшипник передней ступицы конкретно в случае с вашим транспортным средством.
В случае с отечественными машинами и иномарками замена имеет свои тонкости и нюансы. Порой требуется использовать даже разные наборы инструментов.
В большинстве случаев вам не обойтись без:
- торцевых головок;
- торцевых ключей;
- молотка;
- слесарных тисков;
- пассатижей;
- фигурной отвертки;
- плоской отвертки;
- съемника для запрессовки и снятия ступицы;
- перчаток;
- нового подшипника;
- стопорного колеса;
- смазки и пр.
Альтернативой съемнику может выступать обычный молоток, с помощью которого подшипник выбивается и забивается. Но такое может позволить себе лишь опытный мастер, и вряд ли работающий в ведущем автосервисе. Это считается кустарным методом.
Актуальные способы
На переднем колесе менять ступичный подшипник можно двумя основными методами.
- Первый не предусматривает демонтаж поворотного кулака. Плюс такого способа в том, что после завершения ремонтно-восстановительных работ регулировать развал-схождение не придется. Ведь болты самого развала не снимались. Но тут не обойтись без смотровой ямы, которая есть далеко не у всех автовладельцев;
- Второй метод включает снятие кулака. Более удобный вариант, поскольку после демонтажа можно будет аккуратно выпрессовать и установить новый подшипник ступицы, работая на столе. Но тогда развал-схождение нарушится. Чтобы минимизировать дополнительную регулировку, при разборке обязательно нанесите метки на креплениях и кулаке.
Каким именно путем пойти, решайте сами.
Самостоятельная замена ступичного подшипника
Замена подшипника ступицы является регламентной работой, выполнение которой под силу всем автолюбителям.
Суть работы заключается в передачи вращения через тела качения.
При этом внешняя и внутренние обоймы не связаны между собой.
В нашем случае внутренняя обойма сочленяется со ступицей, а внешняя с поворотным кулаком. Внутри ступицы расположены зубцы, служащие для зацепления ступицы с приводным валом. Именно эти шлицы позволяют передавать крутящий момент от КПП к колесам автомобиля.
Сразу стоит отметить, что замена подшипника ступицы колеса возможна двумя способами:
- каноничным, который является единственным возможным, если вы хотите, чтобы запчасть ходила долго и счастливо;
- кустарным. В таком случае ресурс новой запчасти всецело зависит от вашего мастерства.
Иной тип конструкции предполагает использование резьбового сочленения между болтом и гайкой как силы для выдавливания подшипника.
Принцип подбора наставок такой же, как и для предыдущего съемника. Второй способ замены предполагает использование различных наставок и молотка. Ими выбиваются, а затем забиваются обратно, ступица и подшипник колеса.
На примере Daewoo LANOS рассмотрим, как заменить подшипник переднего колеса.
Когда вы почувствуете, что подшипник уперся, можете остановиться.
Установите второе стопорное кольцо. Запрессуйте ступицу в поворотный кулак.
Народные мастера признают два способа выхода из такой ситуации:
- надпилить остатки болгаркой, чтобы потом разрубить зубилом;
- сбивать обойму с помощью зубила.
Оба эти метода опасны тем, что есть риск повредить посадочное место переднего подшипника на ступице.
Очередь просмотра
Очередь
- Удалить все
- Отключить
Оправка
Оправку покупать совсем необязательно ее можно сделать самому за несколько минут из бездифицитного материала: из такого же подшипника, который нужно запрессовать. Если лень возится — оправку можно купить или даже купить целый набор и пользоваться на здоровье. Что вам больше приемлемо, то и выбирайте.
Берем старый ненужный подшипник, который еще способен вращаться. Подводим подшипник к кругу точильного станка и обтачиваем немного обойму: если подшипник развернуть поперек камня, то работа пойдет намного быстрее
Сильно стачивать обойму не нужно, хватит буквально десятой доли миллиметра
Вырезаем сваркой внутреннею обойму
Для удобства работы — навариваем на обойму шайбу
Текст видео

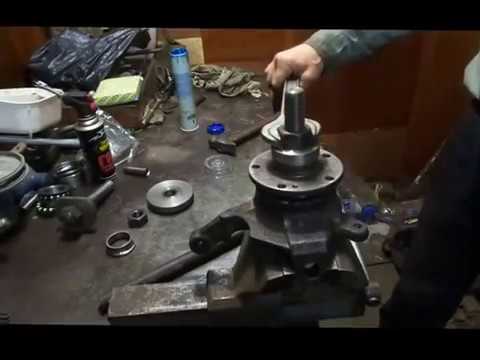

Привет в видел показан один из способов запрессовки ступичного подшипника без пресса Всем кто хочет поддержать канал: 4276 0218 8043 4373
Как заменить ступичный подшипник
ваз — 2108, 09, 099, 10, 11, 12, 13, 14, 15
2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115
Из всех автомобильных аксессуаров самый необходимый — это бумажник
Сегодня я покажу, как меняется передний ступичный подшипник на переднеприводных автомобилях без снятия стойки и без пресса.
Если у вас литые диски, первым делом снимаем центральный колпачок.
Выясняем, какого диаметра центральная гайка, которой крепится шрус.
Берём очень мощную головку, в данном случае у меня здесь гайка на 30, поэтому и головка соответственно на 30.
Также берем мощный лом, желательно, чтобы длина этого лома было около 2 метров.
Затем вам понадобится или помощник, который будет давить со всей силы на тормоза, или нужно будет подкладывать противооткатные упоры под все четыре колеса.
Перед началом откручивания колеса немного выворачиваю его.
Это делается для того, чтобы при откручивании лом не упирался в кузов автомобиля.
Подкладываю противооткатные упоры и можно пробовать откручивать.

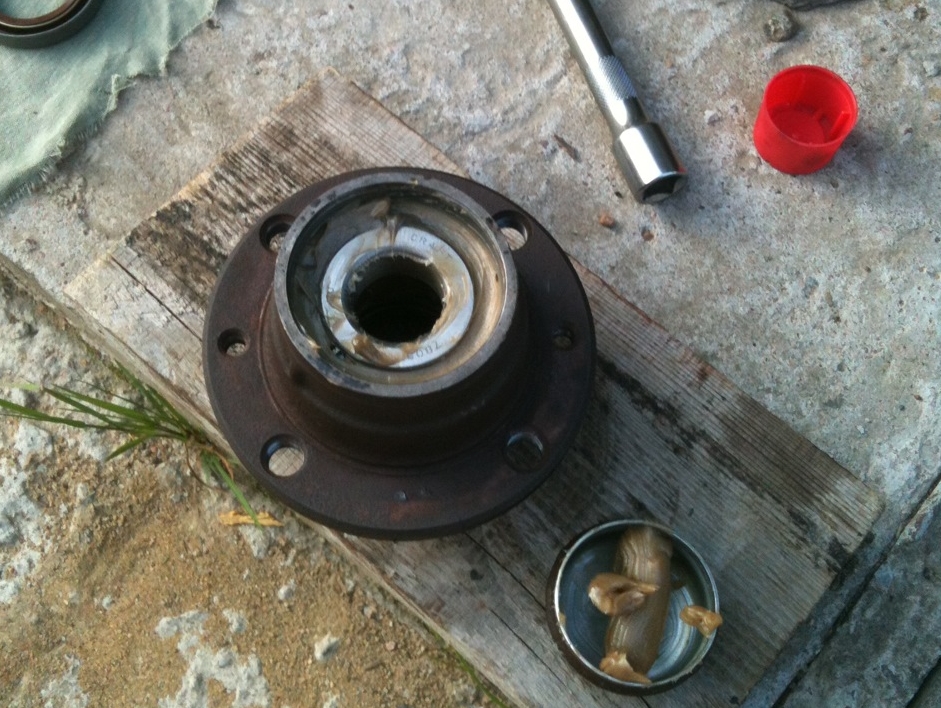

Еще один способ извлечь подшипники из ступицы, но на этот раз, подшипники не будут как-либо повреждены. В прошлый раз я рассказал, как без матюков убрать убитые подшипники одной отверткой и молотком. На этот раз мне понадобилось их сохранить.
Так уж вышло, что в сервисе, где я менял поломанное колесо, мне «забыли» покрасить в порошок новое в старый цвет. Понадеялся на то, что с моих слов всё запомнили верно и сделают всё как надо. К ребятам претензий нет, делали еще кучу всего остального, а мне надо было озаботиться покраской самому. Вот и пришло время заняться этим вопросом, а то пора выкатывать мот, уже запылился за зиму =) В колесо поставили новые подшипники, они прошли что-то около 300км в прошлом сезоне, не хотелось их менять, на и не шибко дёшево. Каких-либо съемников у меня нет в принципе, посидев, подумав, мне пришла в голову гениальная идея. Обычно, втулка, стоящая между двух подшипников имеет больший внутренний диаметр, чем у самого подшипника. У обоих есть небольшие фаски, за которые можно зацепиться, но нечем, да и вряд ли стандартный съемник смог бы это сделать, здесь надо что-то хитрое. И этим хитрым у нас будет стальное кольцо. Сделал я его из куска электрода 2,5мм, отбив намазку и завернув вокруг головки на 8.
Его нужно сделать таким, что бы оно туго проходило через подшипник и, развернув его, плотно вклинилось в диаметр втулки. Сначала я хотел вставить в кольцо головку на 10, у нее та часть, куда вставляется трещотка аккурат налазит на кольцо, а другая сторона шире, тем самым кольцо заклинится и лучше будет цепляться за подшипник. Таким образом я немного подвинул один из подшипников, и головка, разжав кольцо, начала спокойно выходить, повернув и закрутив кольцо в узел.
Дальнейшие мытарства не приносили результата, кроме новых завитушек на кольце. Ранее я заметил, что головка на 12 по диаметру такая же, как и колёсная ось, ею я двигал кольцо к нужному подшипнику на начальном этапе (киянкой). Решил выпрессовывать ею, плюс использовать болт, а не сраные китайские струбцины.… Некоторое время спустя дело пошло в гору.
Длинющий болт на 5 (что было под рукой, опять не подготовился, ага) вставлен изнутри, оттуда же и крутим всё трещоткой, гаечный ключ не позволяет прокрутитья гайке.
Такими нехитрыми манипуляциями и не без помощи трехэтажных матюков один подшипник выдавлен.
Ну, а второй выдавить — дело техники. Большую шайбу или головку на 15 и готово.
Подшипники спасены, а колёсико может отправляться на покраску порошком. Надеюсь, сей опус кому-нибудь будет полезен.
Замена переднего ступичного подшипника без снятия стойки попытка 1: almazkayumov — LiveJournal
Всё было как обычно. Еду себе еду и вдруг слышу в далеке вертолет летит. Набираю скорость, звук вертолета становится невыносимо громким. Снижаю скорость — звук исчезает. Конечно же никакого вертолета я так и не увидел — это был звук гудящего ступичного подшипника. Звук шел спереди слева.Есть несколько способов поменять подшипник своими силами:
1) Открутить поворотный кулак от стойки и произвести замену на верстаке со всеми удобствами (Минус способа в необходимости ехать на регулировку сход-развал)
2) Снять стойку в сборе с поворотным кулаком и ступицей. (Минусы не замечены)
3) Произвести замену подшипника прямо на месте (Минимум разборок, но неудобное положение)
Сам же я, до последнего времени, как мог, обходил эту процедуру стороной и доверял эту работу знакомому автослесарю в автосервисе.
Но не в этот раз.
Ехать на сход-развал не было возможности, а снимать в сборе со стойкой не было желания. Было решено применить способ из пункта 3.
Скажу сразу, что «на коленке» такую замену произвести маловероятно. Нужна как минимум «куча ненужных железяк» и пара инструментов. Так — же, я здесь описываю то как Я делал эту работу, со всеми ошибками и последствиями. Я не показываю пример, а делюсь опытом, чтобы мой опыт послужил уроком кому то еще.
Итак, начнем.
1) Ослабляем колесные болты и поднимаем машину на домкрат.
2) Я все работы буду проводить на месте, поэтому ОБЯЗАТЕЛЬНО подложить под машину страховочный упор. В качестве упора я использовал снятое колесо и пару деревянных кубиков.
Заодно я решил проверить как держит домкрат — то есть я оставил до страховочного упора расстояние около сантиметра.
3) Раскерниваем ступичную гайку. Я взял бородок и, загнав его в проточку в хвостовике шруса, молотком раскернил.
4) Вот мы и дошли до тяжелого момента.
Для откручивания гайки нужен ключ на 30 и рычаг (труба длиной хотя бы 1 метр). Но проблема не в этом. Момент затяжки гайки очень большой (цифры не могу привести). Для того, чтобы приложенное усилие пришлось на отворачивание гайки, а не на проворачивание ступицы, можно одеть на ступицу колесо, со снятым декоративным колпачком. Опустить машину с домкрата и затем уже откручивать гайку. Но даже при опущеной машине и противоаткатным упором, колесо может пробуксовывать на полу (У меня было так.) Поэтому я применяю приспособление для фиксации ступицы от проворачивания. Оно представляет собой планшайбу (вроде бы от классики) с приваренной к ней арматурой.
5) Одеваю фиксатор на ступицу так, чтобы он, при откручивании гайки, крюком упирался в скобу тормозного суппорта, сопративляясь повороту. И закручиваем пару (можно и все) колесных болтов.
6) Беру накидной ключ на 30(у меня к нему приварен кусок трубы), на хвостовик одеваю рычаг — трубу и откручиваю гайку.
7) Теперь, когда гайка откручена и фиксатору для упора не нужна скоба, беру удлинненую головку на 17, удлиннитель и откручиваю два болта, которыми крепится скоба суппорта.
8) Вставив отвертку помощнее между задней частью тормозной колодки и внутренней частью тормозного суппорта, задвигаем поршень тормозного цилиндра (Используем отвертку как рычаг), чтобы он нам не мешал снять суппорт с тормозного диска.
9) отстегиваем тормозной шланг от крепления к стойке. (Сразу предупреждаю, обязательно после сборки вернуть шланг на место, иначе при повороте руля шланг будет тереться об колесо и протрется)
10) Головкой на 17 откручиваем два болта крепления шаровой опоры
11) Откручиваем направляющие, крепящие, тормозной диск к ступице. Мне в этом помогли пассатижи.
12) Тянем стойку на себя, чтобы хвостовик ШРУСа вышел из своего места, затем снимаем тормозной диск со ступицы (У меня они вышли вместе, обнажив разбитый подшипник). Если ступица осталась на месте, то вставляем с внутренней стороны выколотку, подходящего размера(трубу) и молотком выбиваем ступицу из подшипника (При этом внутренняя обоима подшипника обычно остается на ступице)
13) Теперь нужно снять стопорные кольца, которые жестко фиксируют подшипник в поворотном кулаке от осевого перемещения.
Щипцов для снятия стопорных колец у меня не нашлось, поэтому быстренько приварил к пассатижам два самореза.
14) Зацепляем щипцами за колечки, сжимаем щипцы и, потянув на себя снимаем наружное кольцо
15) Если так просто не получается, то поджав кольцо, подковыриваем чем нибудь и выводим из проточки внутреннее кольцо.
16) Теперь, когда обе стопорки сняты, ничего не мешает извлечь остатки подшипника из поворотного кулака. Для того, чтобы во время ударов стойка не гуляла, а стояла жестко, прикручиваем обратно шаровую опору. Я взял трубу подходящего диаметра (она упиралась во внутренние выпуклости наружной обоимы), поместил в обоиму, зажал между ног, чтобы не двигалась и, взяв кувалду, резкими и мощными ударами выбил подшипник во внутреннюю сторону.
17) Теперь протираем посадочное место и ставим обратно наружное стопорное кольцо
18) Смазываю маслом посадочное место.
19) Теперь нам нужно приспособление для запрессовки нового подшипника. Если бы мы снимали поворотный кулак с машины — достаточно было бы отнести его к тискам и там запрессовать новый подшипник.
Я решил сделать оправку на основе наружной обоимы старого подшипника (немного сточив наружный диаметр на точиле), куска трубы, которой я выбивал обоиму и пластинки с отверстием внутри. Так же понадобилась шпилька м12 и три-четыре гайки и шайбы. Вот оправка
20) Вот общий вид съемника (скорее наоборот — запрессовывателя)
21) Берем новый подшипник, я взял за 295 VBFk (это Вологда, но в два раза дешевле чем VBF за 600р.) Протираем
22) Устанавливаем приспособление так, чтобы при закручивании гаек обоима старого подшипника давила на наружную обоиму нового и задавливала его в поворотный кулак.
23) Резьба м12 оказалась слабовата и при затягивании гайка сорвала резьбу на шпильке (Чтобы продолжить переместил гайки таким образом, чтобы сорванная резьба не попадала в рабочую зону)
24) Сняв съемник увидел причину нежелания подшипника заходить на новое место. Просто он пошел с перекосом, как видно из наличия зазора с левой стороны. (Выстукиваем изнутри подходящей выколоткой по Наружной обоиме, я выстукивал шлицевой отверткой)
25) Стараемся запрессовать без перекосов.
Потихоньку затягиваем гайку на съемнике, когда гайка начинает крутиться с трудом, ударяем пару раз по оправке и пробуем тянуть дальше, если гайка после пары-тройки ударов не перестает сопротивляться закручиванию — значит опять перекос. Новый подшипник запрессовывается рывками, То есть во время затяжки слышно как он по чуть чуть ступенчато проходит все дальше и дальше. Вот почти готово.
26) Когда подшипник визуально дошел до конца, давим съемником, пока постукивания не перестанут помогать. Теперь можно поставить внутреннюю стопорку. Вот здесь меня ждала засада. Я одел стопорку наполовину, то есть кольцо зашло в проточку, но на до конца. Я решил, что, учитывая с каким огромным усилием подшипник садился на свое место, и этого будет достаточно и оставил как есть. Это была моя огромная ошибка. ПоДрОбНоСтИ ЗдЕсЬ
27) Теперь переходим к ступице — там у нас осталась внутренняя обоима. Беру две монтажки (Как мне кажется, с набора по перебортировки КамАЗовского колеса) Вставляем в специальные проточки в ступице и одновременно надавливаем на обе монтажки до той степени пока обоима не сдвинется с места.
28) Когда обоима сдвинулась, хода монтажек не хватает для полного извлечения обоимы. Я подложил по гайке с каждой стороны. И окончатедьно выдавил обоиму со ступицы.
29) Теперь нужно запрессовать ступицу в новый подшипник. Одел на шпильку м12 пару гаек, шайбу со ступицы и внутреннюю обоиму старого подшипника.
30) Внутренняя обоима со стороны моторного отсеко давит на внутреннюю обоиму нового подшипника, а оправка из наружной обоимы давит на ступицу. Усилие здесь гораздо меньше, чем при запрессовке наружки.
31) Когда ступица уже почти запрессована — можно снять съемник и дожать ступицу до упора уже при затягивании хвостовика ШРУСа. Здесь оказался маленький «нежданчик». При затягивании гайки ступица проворачивалась, а фиксатор ставить было не куда. Поэтому ставим сначала скобу.
32) Я Смазываю все болты перед вкручиванием. Это сильно облегчает последующую разборку. Болт не приржавеет и не прикипит.
33) Одеваем скобу (Наживляем болты на сколько это возможно т.
к. ступица не запрессована до конца — болты до конца не затягиваются) Затяжки болтов на половину резьбы хватило, чтобы фиксатор надежноуперся в скобу и позволил притянуть ступицу до конца.
34) Ставим фиксатор, таким образом, чтобы крючок опирался в скобу при затягивании гайки. Затягиваем ступичную гайку, допрессовывая ступицу. Не забываем поставить шайбу под гайку.
35) Теперь ОБЯЗАТЕЛЬНО нужно закернить гайку. Этот подшипник вышел из строя всего за 10000 км потому что после замены сцепления я ПОЛЕНИЛСЯ накернить, просто затянув гайку. Через недельку появился гул. Я покачал колесо — ступичная гайка была раскручена наполовину. Гайку я затянул — накернил, но подшипника после этого хватило всего на пару месяцев.
Беру шлицевую отвертку, прижимаю к гайке напротив проточки на хвостовике ШРУСа и ударяю по отвертке молотком. Отвертка заминает гайку внутрь проточки и гайка сама уже не выкрутится.
36) Теперь затягиваем болты крепления скобы, одеваем шаровую, и все остальное по порядку. Главное — не забыть вернуть тормозной шланг на место.
Времени на всю работу ушло пять часов работы. Сэкономлено 500р. (За то опыт приобретен колоссальный)
Замена ступичного подшипника своими руками: переднего, заднего
Элементы подвески – это наиболее уязвимые места автомобиля, которые в процессе эксплуатации постоянно подвергаются механическим повреждениям и воздействию внешних факторов. Среди всех узлов подвески подшипники ступицы считаются наиболее значимыми, ведь они отвечают за вращение колеса и поглощение нагрузки, возникающей при движении авто. Важно поддерживать их в идеальном состоянии, а при первых признаках неисправности требуется замена подшипников ступицы.
Своевременная и, главное, качественная замена позволит избежать аварийных ситуаций, а также продлить жизнь другим элементам подвески. К первым признакам, свидетельствующим об износе деталей, относятся люфт колес и шум в подвеске. Как выявить неисправность и как заменить подшипники ступицы – обо всем этом и пойдет речь в данной статье.
Содержание
- Устройство ступичного узла
- Признаки износа подшипника
- Что нужно для замены
- Как заменить подшипник ступицы
- Если подшипник сломался в ступице
- Видео — Замена подшипников ступицы ВАЗ 2101-2107
Устройство ступичного узла
Важно понимать устройство самой ступицы, чтобы благополучно заменить подшипники. В народе ступичный узел часто называют поворотным кулаком, потому что через него на колеса передается механическая энергия. Подшипник играет важную роль в работе узла, поскольку при его поломке перестанет нормально функционировать.
Устройство ступичного узла автомобиляУстройство ступичного подшипникаОбратите внимание! Существует несколько видов ступичных подшипников (шариковые, конические и другие). Но замена происходит по одинаковому алгоритму для всех разновидностей детали.
Подшипник состоит из нескольких деталей: наружное и внутреннее кольцо, сепаратор, а также тело качение. Для снижения коэффициента трения применяется пластичная смазка. При работе детали вращение передается через тело качение. Внутренний и наружный подшипник не имеют между собой связи, так как внешний связан с поворотным кулаком, а наружный – со ступицей автомобиля. Передача крутящего момента к колесам происходит благодаря шлицам, расположенным внутри ступичного узла.
Признаки износа подшипника
О необходимости замены могут свидетельствовать несколько признаков, среди которых:
- стуки в подвеске при езде по неровной дороге;
- перегрев ступицы;
- гул в ступице при движении.
Последствия износа ступичного подшипникаЧитайте также: Как заменить лобовое стекло
Откладывать ремонт ступицы на потом нельзя, ведь изношенный подшипник может привести к более серьезным поломкам. Поэтому при выявлении первых подозрительных признаков нужно как можно скорее провести диагностику ступичного элемента и, если это необходимо, произвести его замену.
Что нужно для замены
Поскольку подшипник ступицы является небольшой деталью, то для его замены автомобиль нужно загнать в хорошо освещаемое помещение. Выполнять замену можно на смотровой яме или же на ровной поверхности. Затем необходимо подготовить инструменты и материалы.
Инструменты для замены ступичного подшипникаНа заметку! Замена задних подшипников ступицы является более легкой процедурой при сравнении с передними элементами, поэтому начинать работу специалисты рекомендуют с переднего узла.
Список инструментов, необходимых для успешной замены ступичных подшипников:
- гаечный ключ на 17 и 19;
- плоская отвертка;
- рабочие перчатки;
- чистая тряпка для вытирания деталей;
- головка на 30 с воротком;
- оправка для выбивания ступицы;
- съемник (инструмент для снятия подшипника).
Кроме инструментов, необходимо также купить подшипники.
При выборе деталей желательно отдавать предпочтение оригиналам, на худой конец российскому производителю. От китайских аналогов лучше отказаться – эксперименты здесь не уместны. Некачественные детали могут навредить ходовой части автомобиля.
Как заменить подшипник ступицы
Начать замену нужно с фиксации транспортного средства – поставьте авто на первую передачу, а под колеса установите противооткатные клинья. Так надежнее. Теперь можно приступать непосредственно к замене. Ниже приведена пошаговая инструкция, благодаря которой замена ступичного подшипника будет под силу даже новичку.
Замена подшипника ступицыШаг 1. Подготовьте динамометрический ключ. Для замены подшипника желательно использовать двухсторонний инструмент.
Подготовьте динамометрический ключШаг 2. Поддомкратьте ремонтируемую сторону автомобиля.
Поднимите автомобиль домкратомШаг 3. Открутите крепежные элементы и снимите колесо.
Шаг 4. Отогните стопорные шайбы для снятия суппорта. Сделать это можно при помощи плоской отвертки.
Разогните стопорные шайбыШаг 5. Выкрутите болты, на которых крепится тормозной суппорт. Как правило, всего нужно открутить два болта.
Открутите болты крепления тормозного суппортаШаг 6. Аккуратно снимите суппорт, предварительно отсоединив тормозные шланги, чтобы те не порвались.
Отсоедините тормозные шланги и снимите суппортВажно! Если при замене подшипника вы заметил, что тормозной диск изношен, то перед снятием суппорта необходимо разжать колодки.
Шаг 7. Выкрутите две направляющие колесного диска и снимите дистанционную шайбу.
Демонтируйте дистанционную шайбуШаг 8. Аккуратно поддевая тормозной диск «монтажкой» или плоской отверткой, снимите его. Ни в коем случае не используйте на данном этапе молоток, чтобы не повредить поверхность диска.
Шаг 9. Так выглядит ступица после снятия тормозного диска.
Ступица перед снятиемШаг 10. Используя тонкое зубило, аккуратно снимите колпачок ступицы, поддбивая его по кругу.
Аккуратно снимите колпачок ступицыШаг 11. Снимите колпачок, чтобы получить доступ до ступичной гайки.
Вы получили доступ к ступичной гайкеШаг 12. Открутите ступичную гайку. С левой стороны резьба обычная, и гайка откручивается против часовой стрелки.
Открутите гайку крепления ступицыШаг 13. Аккуратно снимите ступицу с поворотного кулака.
Снимите ступицуШаг 14. Аналогичным образом снимите ступицу на втором колесе.
Повторите процедуру на втором колесеШаг 15. После снятия двух ступиц приступайте к замене подшипников.
Как только ступицы будут сняты, можно приступать к замене подшипниковШаг 16. Для замены также нужно подготовить комплект ступичных подшипников и гаек.
Шаг 17. Извлеките внешний подшипник и все, что будет мешать при ремонте.
Извлеките внешний подшипникШаг 18. Любым доступным способом удалите из ступицы сальник, стараясь при этом не повредить саму ступицу.
Снимите сальник со ступицШаг 19. Извлеките внутренний подшипник и дистанционное кольцо, которое расположено под сальником.
Демонтируйте дистанционное кольцоШаг 20. После разборки ступицы проведите визуальный осмотр. Обратите внимание на состояние смазки.
Внимательно осмотрите ступицуШаг 21. Удалите остатки смазочного материала из ступицы, используя обычную отвертку.
Уберите остатки смазкиШаг 22. Используйте специальный набор для ремонта ступиц. Он позволит легко извлечь внутренние детали ступицы, не повредив при этом другие элементы.
Используйте набор для ремонта ступицШаг 23. Аккуратно выбейте обоймы из ступицы, используя специальный набор.
Сначала обойму внешнего подшипника, а затем внутреннего. Со второй ступицей проделайте то же самое.
Шаг 24. Осмотрите обоймы подшипников на предмет наличия повреждений.
Оцените состояние обоймШаг 25. Оцените состояние самих подшипников. В нашем случае смазка спеклась настолько, что сепаратор даже не вращается.
Осмотрите подшипники ступицыШаг 26. Очистьте ступицу от скопившейся грязи и смазки. Поверхность должна быть максимально чистой – это продлит срок службы новых подшипников.
Удалите остатки смазки и грязи с поверхности ступицыШаг 27. Запрессуйте обоймы – сначала обойму внешнего подшипника, затем внутреннего.
Запрессуйте обоймы на местоВажно! При запрессовке вы почувствуйте момент, когда обойма сядет на свое место. Звуки от ударов молотком сильно поменяются.
Шаг 28. После забивания обойм хорошо протрите деталь чистой тряпкой и продуйте струей воздуха.
Шаг 29. Нанесите смазку на поверхность подшипника, хорошо смазав его трущиеся детали.
Обработайте поверхность подшипника смазкойШаг 30. Установите на место внутренний подшипник и дистанционное кольцо.
Установите внутренний подшипник на местоШаг 31. Теперь поставьте на место сальник. Проследите, чтобы сальник сел ровно и без перекосов.
Поставьте сальник на свое местоШаг 32. Прокрутите ступицу в руках, чтобы оценить качество установки сальника.
Оцените качество установки сальникаШаг 33. Так выглядит запрессованный подшипник и сальник.
Запрессованный подшипник и сальникШаг 34. Установите ступичный колпачок. Теперь ступица полностью готова для установки на авто.
Закрутите ступичный колпачокШаг 35. Пользуясь случаем, очистите все на машине, удалив скопившуюся грязь и ржавчину.
Удалите скопившуюся грязь и ржавчинуШаг 36.
Обратите внимание на поворотные кулаки. Бывает такое, что посадочное место для подшипников на них оказывается изношенным. Если детали сильно изношены, то их желательно заменить тоже.
Шаг 37. Будьте осторожны при установке ступицы. Если не попадете во внешний подшипник, то его может вытолкнуть осью из обоймы. В таком случае нужно будет вынимать деталь и промывать ее.
Аккуратно установите ступицуШаг 38. Используя динамометрический ключ, отрегулируйте положение установленной ступицы.
Отрегулируйте ступицу динамометрическим ключомШаг 39. Застопорите фиксирующую гайку.
Застопорите фиксирующую гайкуШаг 40. Залейте в защитный колпачок примерно 20-25 г смазки, а затем закрутите его.
Залейте смазку в защитный колпачокШаг 41. Установите собранную ступицу на втором колесе. Но здесь необходимо помнить, что резьба на левой и правой стороне разная.
Шаг 42. Теперь пришло время для установки тормозных дисков. Также установите предварительно очищенную от грязи дистанционную шайбу.
Установите тормозные дискиУстановит дистанционную шайбуШаг 43. Поставьте на место тормозной суппорт, закрепив его двумя болтами. Сами болты обязательно нужно застопорить. Теперь поставьте колеса на место. На этом замену ступичных подшипников можно считать оконченной.
Закрепите тормозной суппорт на местоПрикрутите колесо обратноЕсли подшипник сломался в ступице
Не всегда замена проходит гладко и без казусов. К самым распространенным проблемам можно отнести поломку подшипника в посадочном месте. Как правило, подшипник ломается во время выпресовывания, особенно если для этого используется не специальный инструмент, а молоток и зубило. В таких случаях оптимальным вариантом будет снять обойму при помощи съемника. Но подобные инструменты стоят немалых денег, поэтому не все водители могут позволить себе такой съемник.
Народные умельцы выходят из сложившейся ситуации несколькими путями:
- удаление обоймы при помощи небольшого зубила;
- обрезка остатков болгаркой и удаление их зубилом.
Эти народные методы эффективны, но в то же время опасны для посадочного места ступичного подшипника. Поэтому если вы все-таки решили использовать зубило – действуйте аккуратно, чтобы не повредить посадочное место. Даже при незначительном повреждении места посадки деталь рекомендуется сразу заменить, так как новые детали на поврежденных ступицах «ходить» будут недолго.
Авто после замены ступичного подшипникаВидео — Замена подшипников ступицы ВАЗ 2101-2107
Как запрессовать ступицу в кулак нива шевроле
Главная » Разное » Как запрессовать ступицу в кулак нива шевроле
Замена ступичного подшипника Нива Шевроле: передней ступицы и полуоси
Ступичные подшипники Нива Шевроле подвергаются большой нагрузке во время эксплуатации.
Поэтому необходимо следить за их состоянием и вовремя менять детали. Иначе растет риск столкновения из-за заклинившего подшипника.
Признаки неисправности
Износ подшипника проявляется в виде следующих симптомов:
- Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
- Стук или потрескивания в передней части машины при движении;
- Нагрев передних колес в районе оси.
При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.
Отдельно стоит упомянуть две проблемы, которые возникают во время эксплуатации Нивы Шевроле:
1. Греются ступицы. Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются.
Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.
Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.
Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.
2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.
Как поменять подшипник ступицы на Ниве Шевроле своими руками?
Для ремонта потребуются:
- Мощный торцевой ключ на 30.
- Съемник для пальца рулевой тяги.
- Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
- Набор накидных ключей или головок с трещоткой.
- Баллонный ключ.
- Молоток.
- Круглогубцы.
- Домкрат.
- Противооткатные упоры.
- Тиски.
- Монтировка.
- Динамометрический ключ.
- Доски или деревянный брусок.
Процесс замены делится на пять этапов:
- Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
- Выпрессовка старых подшипников.
- Установка новых деталей.
- Сборка узла и установка его на место.
- Затяжка регулировочной гайки.
Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.
Чтобы поменять подшипники, необходимо выполнить следующие действия:
- Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
- Поддомкратить колесо.
- Открутить болты крепления колесного диска.
- Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
- Поддомкратить нижний рычаг, сжимая пружину подвески.
- Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
- Открутить и снять скобу, суппорт и тормозные колодки.
- Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
- Выкрутить руль в противоположную сторону.
- Снять датчик ABS.
- Расшплинтовать и открутить гайку рулевой тяги.
- Снять палец с помощью съемника.
Внимание! Без съемника для снятия пальца тяги можно отсоединить ее другим способом. Для этого придется демонтировать сошку рулевого механизма от поворотного кулака.
- Открутить гайку ступицы.
- Демонтировать болты крепления шаровых опор.
- Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
- Демонтировать защитный экран суппорта.
- Снять тормозной диск.
- Открутить рулевую сошку.
- Зажать в тисках поворотный кулак.
- Удалить сальники монтировкой или мощной отверткой.
- Подставив оправку, выбить внешние обоймы подшипников.
- Протереть и очистить посадочное место.
- Разобрать новые подшипники.
- Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.
Важно: обоймы устанавливаются широким краем внутрь. Облегчить запрессовку можно, предварительно нагрев ступицу.
Регулировка ступичного подшипника Шнивы
Для работы понадобится индикатор и динамометрический ключ.
Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:
- Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
- Надеть на шпильки накидные ключи и закрепить их гайками.
- Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
- Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
- Если ход превышает 0,15 мм, отрегулировать люфт.
(В качестве ручек используются прикрученные накидные ключи).Регулировка выполняется следующим образом:
- Расправить поясок гайки.
- Открутить ее накидным ключом.
- Установить новую гайку и затянуть с усилием 2 кгс*м.
Важно: во время затяжки необходимо проворачивать ступицу в разные стороны.
- Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
- Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
- Проверить люфт ступицы.
- Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
- Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.
Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:
- Потуже затянуть гайку.
- Провернуть колесо на несколько оборотов.
- Проверить люфт.
- При необходимости немного ослабить или подтянуть гайку.
- Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
- Застопорить поясок гайки.
Внимание! Переделка имеет смысл только при наличии токарных навыков и свободного доступа к станку. В противном случае проще и дешевле купить готовые ступицы под нерегулируемые подшипники.
Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.
Для работы понадобится:
- Домкрат, баллонный ключ, зубило, молоток.
- Стандартный комплект отверток и ключей.
- Съемник полуоси.
- Газовая (бензиновая) горелка или муфельная печь.
- Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
- Труба диаметром 40-45 мм, длина которой превышает размер полуоси.
Замена подшипников выполняется следующим образом:
Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.
Наглядный процесс замены подшипника полуоси Нивы Шевроле
В электромобиль можно превратить все, даже «Ладу Нива»
«Лада Нива» — один из основных транспортных средств в России и странах бывшего Советского Союза, но у нее есть одна серьезная проблема.
Мощность для «Нивы» исходит от унылого четырехцилиндрового бензинового двигателя, который действительно напоминает вам, почему название автомобиля на русском языке переводится как «поле».
Никто, кто хоть раз видел «Ниву», никогда не хвалил ее силовую установку, хотя другие части комплектации не так плохи, как вы думаете.
Конечно, вы могли бы заменить заводской двигатель на более мощный и менее сельскохозяйственный звуковой блок, но на самом деле лучшее, что вы могли бы сделать, это отказаться от внутреннего сгорания и просто превратить его в электромобиль.Как и практически любой автомобиль, работающий на бензиновом или дизельном двигателе, Нива может быть преобразована.
Хотите доказательства? Посмотрите это видео, размещенное Юрием Логвином на YouTube еще в 2015 году, когда электромобили только начинали набирать обороты. Это буквально единственное видео, которое я смог найти на всей платформе, где показана полностью электрическая переделанная Нива, по крайней мере, единственный, который вы найдете, если не будете искать по русским ключевым словам на кириллице.
Его создатель, к счастью, предоставил английское описание рядом с русско-украинским под видео.
Он указывает, что запас хода автомобиля составляет 124 километра, его максимальная скорость — 104 км / ч, а для полной зарядки от аккумулятора требуется 7 часов. Он также упоминает, что это происходит с рекуперативным торможением.
Аккумулятор взят из Nissan Leaf первого поколения, и чтобы узнать о нем больше, вам нужно посмотреть видео с хорошими английскими субтитрами.
Сама переделка сделана довольно хорошо, и качество изготовления отнюдь не плохое. Диапазон не велик, но опять же, Nissan Leaf первого поколения имеет смехотворный диапазон по сегодняшним меркам.Единственным реальным недостатком этого преобразования должен быть тот факт, что он определенно влияет на сертифицированную заводом-изготовителем Ниву глубину брода 60 сантиметров (24 дюйма).
.
Chevrolet Niva 2016 впервые появилась в камуфляже
Вы, наверное, никогда не слышали название Chevrolet Niva и не зря. Это лишь один из тех случаев, когда крупный производитель, такой как GM, объединил усилия с более скромным, чтобы выпустить автомобиль, который должен понравиться огромному рынку.
Мы видели, как эти стратегии применялись в Китае и на других рынках, но наиболее заметной должна быть Россия. Именно сюда GM инвестировала довольно много за последние годы, и такие автомобили, как Chevrolet Niva, родом из этого региона мира.
Концепт «Нива» был представлен еще в 2014 году на Московском автосалоне компанией «Авто ВАЗ», которая является оригинальным создателем шильдика «Нива». Первоначально на нем россияне использовали свой местный продукт — «Ладу Нива» — одну из машин, которые на протяжении многих лет славились своим безупречным бездорожьем.
Концепт выглядел, мягко говоря, впечатляюще. По сравнению со своим предшественником, он значительно увеличится в размерах. Внедорожник вырастет на 260 мм (10,2 дюйма) в длину, достигнув в общей сложности 4316 мм (170 дюймов).
Задняя ось должна остаться прежней, в то время как передняя может быть обновлена, если концепция будет продолжаться, как показано на стойках MacPherson.
Что касается других, более интересных деталей, мы точно не уверены.
Лучше всего предположить, что система постоянного полного привода останется на месте. Это означает, что двигатель будет установлен продольно, и у нас будет блокируемый центральный дифференциал и раздаточная коробка с двухступенчатым редуктором.
Под капотом мы ожидаем увидеть разработанный PSA 1.8-литровый 4-цилиндровый двигатель мощностью около 135 л.с. в сочетании с 5-ступенчатой механической коробкой передач. Конечно, автомат может также быть частью предложения в будущем, но сначала это будет первый выбор. Ожидается, что новая Шевроле Нива поступит в российские дилеры где-то в первом квартале 2016 года.
.
Как использовать пресс для подшипников менее чем за 60 минут
Необходимо запрессовать подшипник оси? Вы пришли направо место. Это руководство покажет вам, как использовать гидравлический пресс для установки оси. подшипник в шпиндель, который удерживает ось CV на передней или задней части вашего транспортное средство.
Мы — команда сертифицированных механиков ASE, которые создали это руководство. чтобы показать вам, как можно сэкономить деньги, выполняя работу самостоятельно или хотя бы увидеть за что вы платите, выполняя работу.
Хотя не у многих людей есть пресс в гараже, многие механические мастерские или автомастерские делают. Вы можете приобрести его самостоятельно примерно за 120 долларов США от Amazon и начните получать все необходимое, чтобы иметь собственный, полностью оборудованный ремонт гаража. Вам также понадобится запасной подшипник, который также доступен. на Amazon примерно за 35 долларов в зависимости от приложения. Магазин автозапчастей или автомастерская может сделать эту операцию за вас от 80 до 100 долларов за труд.
Прежде чем начать, вы должны знать, что вы будете иметь дело с большим количеством давление, поэтому всегда надевайте защитные очки и перчатки. Всегда держи руки из зоны подшипника, а пресса в действии.
СПОНСОРНЫЕ ССЫЛКИ
Шаг 1. Подготовка к нажатию на концентратор
Установите гидравлическое запрессовывающее кольцо на ступицу подшипника и закрепите его между ступицей и пластиной подшипника.
фланец. Эту пластину нельзя затягивать, чтобы ступица могла скользить. при нажатии.Воротник — это то, что вы будете ставить в пресс, чтобы поддерживайте груз, нажимая на ступицу колеса вниз.
Подготовьте пресс, поместив два металлических стержня поперек опорных балок. Эти балки, возможно, потребуется отрегулировать вверх или вниз в зависимости от области применения. Затем опустите узел кольца и подшипника в пресс, позволяя ступица колеса должна быть свободной и двигаться вниз через металлические стержни и опорные балки.
Используйте стальную оправку или большую головку размером чуть меньше колеса сам хаб. Он должен быть достаточно большим, чтобы удерживать ступицу, но все же быть меньше чем внутри кольца подшипника. У многих прессов есть аксессуары, которые могут также можно использовать для этого.
СПОНСОРНЫЕ ССЫЛКИ
Шаг 2: Нажмите на ступицу колеса
Установите подшипник, ступицу и шпиндель под прямым углом. под поршень.Он должен быть как можно более квадратным, чтобы пресс работал.
правильно. Возможно, вам придется отрегулировать опорные балки вверх или вниз, чтобы в пределах броска домкрата.
Как только выравнивание пресса выполнено правильно, начинайте накачку пресса. домкратом вниз. Плунжер будет контактировать с оправкой или гнездом во время нарастания давления, продолжать качать домкрат. Раздастся «хлопок», когда подшипник начнет выходить из шпинделя. Вы должен увидеть, как ступица начинает двигаться вниз между двумя опорными балками так как прокачивать домкратом становится легче.
Если ступица отказывается двигаться, и вы видите и чувствуете избыточное давление на нажмите, отпустите домкрат и дважды проверьте, как вы нажимаете на него, и перенастроить установку.
СПОНСОРНЫЕ ССЫЛКИ
Продолжайте качать домкрат, пока ступица не освободится от подшипника. После полного нажатия ступица подшипника ослабнет. и упадут со дна пресса. На этом этапе вы можете держать руку под деталью и поймайте ее, прежде чем она упадет, чтобы защитить ее от повреждений.
Шаг 3: Подготовьтесь к запрессовке подшипника
После снятия шпинделя с пресса вышел из строя подшипник будут разоблачены. Как видите, ролики подшипников изношены, что гарантирует замену.
Поверните шпиндель и найдите подшипник стопорное пружинное стопорное кольцо. Используя плоскогубцы для стопорных колец, снимите кольцо. Этих колец может быть немного их трудно снять из-за натяжения пружин, так что держитесь там.
СПОНСОРНЫЕ ССЫЛКИ
Установите на место прессовое кольцо на шпиндель так же, как вы делали это раньше, когда вы выдавил ступицу колеса. Отрегулируйте воротник на больший размер и подпишите оба воротник гайки.
Шаг 4: Нажмите на подшипник
Установите шпиндель обратно в пресс, используя более крупную головку. или металлический выколоток. Начните качать домкрат пресса, чтобы вытолкнуть вышедший из строя подшипник из корпуса.Опять должно быть слышно «хлопать», когда подшипник начинает двигаться, так как прокачка домкрата становится легче.
Продолжайте качать домкрат вниз. После завершения неисправный подшипник будет упасть между двумя опорными балками и освободиться от шпинделя.
Шаг 5: Установите новый подшипник
По завершении демонтажа совместите новый подшипник со старым. Внутренний диаметр и диаметр кольца должны совпадать с шириной подшипника.
СПОНСОРНЫЕ ССЫЛКИ
Протрите корпус подшипника шпинделя фирменным полотенцем. Используйте проволочную щетку при необходимости удалить ржавчину. Установите новый подшипник прямо на шпиндель. Подшипник однонаправленный и не имеет значения, какая сторона обращена внутрь. или наружу.
Вставьте подшипник и шпиндель обратно в пресс при использовании большого гнезда или выколотки новый подшипник будет вставлен на место.Вы должны поддерживайте шпиндель под прямым углом с помощью металлических стержней, что может потребовать некоторых усилий строительство прочной платформы с укладкой металлических стержней в опорные балки.
Продолжайте вдавливать новый подшипник на место, пока он не перестанет двигаться. Это Чтобы вы знали, что подшипник полностью встал на место, мы использовали для этого большое гнездо.
Снимите узел шпинделя с пресса и снова установите подшипник стопорное пружинное стопорное кольцо с помощью ваших стопорных колец.
СПОНСОРНЫЕ ССЫЛКИ
С помощью небольшой удар и молоток, чтобы нажать стопорное кольцо на место. Этот шаг обеспечение полной «посадки» кольца в корпусе шпинделя.
Шаг 6: Повторная установка ступицы колеса
Осмотрите фланец ступицы колеса и наждачной бумагой сгладьте внешнюю поверхность. без царапин или заусенцев, которые могли появиться в результате удаления.После протирания ступицы колеса очистите вставку и установите ступицу прямо в подшипник. Убедитесь, что часть старого подшипника еще не на ступице. Если часть подшипника остается, используйте нажимную пластину и затяните его за буртиком обоймы подшипника и повторно запрессуйте ступицу.
Вам нужно будет опустить опорные балки пресса, чтобы освободить место для колеса. фланец ступицы необходимо запрессовать. Выровняйте ступицу колеса прямо под вдавите плунжер и вдавите его в новый подшипник.Хаб перестанет двигаться как только он будет полностью установлен.
СПОНСОРНЫЕ ССЫЛКИ
По завершении сборки новый подшипник и шпиндель готовы для повторной установки на автомобиль. Вот старый подшипник с новым подшипником установлены. Эта процедура практически одинакова как для передней, так и для задней части. шпинделя и используется для большинства замен подшипников оси CV.
Есть вопросы?
Если у вас есть вопросы по Снятие подшипника оси посетите наш форум.Если вы хотели бы совет по ремонту авто, пожалуйста спросите наше сообщество механиков, мы здесь, чтобы помочь.
Статья опубликована 06.06.2018
,
Как исправить вращающийся винт
, Кевин Маклейн
Закрученный гребной винт означает, что ступица винта вращалась внутри гребного винта.
Как только ступица вращается внутри гребного винта, гребной винт будет вращаться свободно, а не вместе со ступицей. Ступица может вращаться внутри винта из-за повреждения ступицы, повреждения внутреннего диаметра гребного винта или неправильной установки гребного винта. Для ремонта вращающегося гребного винта потребуется помощь мастерской по ремонту гребных винтов, чтобы выдавить старую ступицу из гребного винта, а новую ступицу — в гребной винт.
Шаг 1
Сначала осмотрите гребной винт, чтобы определить, не вращалась ли ступица внутри гребного винта. Отметьте переднюю часть гребного винта и ступицу гребного винта прямо напротив друг друга постоянным маркером. Дайте гребному винту поработать около двух минут, а затем выключите его. Осмотрите две метки, чтобы убедиться, что они все еще выровнены друг напротив друга. Если нет, то ступица вращается внутри гребного винта.
Шаг 2
Снимите конус с передней части гребного винта с помощью плоскогубцев.Выпрямите и снимите шплинт с контргайки, которая крепит гребной винт к гребному валу.
Поместите шплинт в безопасное место.
Шаг 3
Ослабьте и снимите стопорную гайку с карданного вала, повернув ее против часовой стрелки с храповым механизмом, удлинителем и головкой. Снимите шайбу вместе с контргайкой и поместите их в безопасное место.
Шаг 4
Снимите гребной винт с вала. Если винт трудно снять, постучите резиновым молотком по задней части гребного винта, пока он не соскользнет с вала.
Step 5
Отнесите гребной винт в мастерскую по ремонту гребных винтов лодок или в мастерскую по ремонту лодок и вытолкните старую ступицу из гребного винта. Попросите мастерскую вдавить новую ступицу в гребной винт. Магазин также проверит винт изнутри на предмет повреждений.
Установите гребной винт с шайбой, контргайкой и шплинтом. Затяните стопорную гайку с усилием 15–17 фут-фунтов с помощью динамометрического ключа и торца.
Наконечник
- Ступица должна быть выдавлена из гребного винта в мастерской по ремонту лодок или гребных винтов. Если пропеллер поврежден, новый винт можно купить в магазине.
Если пропеллер поврежден, новый винт можно купить в магазине.Предупреждение
- Не перетягивайте стопорную гайку на карданный вал. Это приведет к снятию гайки или резьбы на валу.
Предметы, которые вам понадобятся
- Перманентный маркер
- Плоскогубцы
- Трещотка 1/2 дюйма
- Набор головок 1/2 дюйма
- Резиновый молоток
- Динамометрический ключ
Другие статьи
.
Ремонт своими руками.
Замена переднего ступичногоПавел [therock9618]
24.10.2019, Просмотров: 980
Выход из строя переднего ступичного подшипника, сопровождается повышенным гулом, когда вы разгоняете свой автомобиль более 30-40 км/ч и чем выше скорость, тем громче посторонний шум. Также ступичный подшипник можно проверить на наличие люфта, поддомкратив автомобиль и взявшись за колесо пошатать его перпендикулярно к земле.
Если у задних ступичных подшипников небольшой люфт допускается, то у передних его быть не должно, так как спереди стоят подшипники качения. Диагностировав поломку, нужно сперва открутить ступичную гайку головкой на 30. При этом колесо должно стоять на земле. Так как ступичная гайка зашплинтована, сорвать её с места обычно нелегко, поэтому сразу пускайте в ход удлинитель с трубой.
Теперь снимаете колесо и при помощи отвёртки немного сводите колодки, чтобы можно было без труда снять суппорт.
С обратной стороны тормозного диска, суппорт крепится к цапфе двумя болтами под шестигранник на 10. Из инструмента для такой работы вам понадобится сам шестигранник на 10 и желательно головка под шестигранник на 10. В крайнем случае, используйте рожковый ключ. Это я намекаю на то, что можно испортить грани вашего шестигранника.
Тормозной суппорт снимается и подвешивается проволочкой, к примеру за виток пружины подвески так, чтобы не перегибался и не натягивался тормозной шланг, идущий к нему. Сняв суппорт, снимаете тормозной диск. Он ничем не прикручен, поэтому будьте осторожны и проследите, чтобы он не упал вам на ноги! Теперь шаровая… Многоточие здесь уместно в том случае, если она у вас с завода не менялась, так как завод крепит шаровую к рычагу заклёпками. Понятное дело, что их нужно будет высверливать и вы помимо нервного срыва и кучи времени, сломаете не одно сверло. Поэтому здесь проще открутить болт крепления пальца шаровой к цапфе и выбить её молотком.
Если же у вас шаровая крепится к рычагу болтами, то откручиваете их. Всего три болта на 17.
Вверху на стойке вы увидите сошку с рулевым наконечником. Откручиваете гайку на 19 и при помощи съёмника, выпрессовуете наконечник. Молотком пользоваться совершенно не советую, иначе придётся покупать новую стойку, поэтому дешевле купить съёмник или сделать его самому.
Выпрессовав наконечник, переходим к откручиванию верхнего крепления стойки. Под капотом будут три гайки на 12 мм. Теперь аккуратно вынимаете ШРУС со шлицов ступицы и вытаскиваете стойку целиком.
Когда стойка у нас в руках, нужно выбить из цапфы ступицу. Для этого кладёте стойку на подкладки или теса наружной стороной вниз и при помощи наставки, аккуратно но уверенно выбиваете молотком.
Как можно увидеть, подшипник с обеих сторон зафиксирован стопорными кольцами. Оба вынимать необязательно, нам достаточно будет наружного. Делаем это при помощи специальных пассатижей с тонкими губами. Только предварительно попробуйте, взявшись за ушки кольца прокрутить его сначала в одну, а затем в другую сторону, так как оно часто закисает и сидит как влитое, а потом пробуйте сжать и вытащить. Если кольцо не проворачивается плоскогубцами, уприте в ушко кольца плоскую отвёртку и аккуратно простучите молотком – должно сдвинуться с места.
Снова упираете всю стойку внутренней стороной вверх и подобрав наставку, выбиваете молотком старый подшипник. Посадочное место и новый подшипник смазываете моторным маслом. Новый подшипник забиваете аналогично через проставку, только уже загоняете его с наружной стороны, пока он не упрётся в бортик. Вы это поймёте по звуку, то есть, когда подшипник ещё не сел до конца, при забивании будет глухой звук, а когда он упрётся в бортик — звонкий и противный стук =) Кстати, чтобы запрессовать подшипник глубже, вам поможет старый.
Просто наставьте его сверху и следите, чтобы он сам не заклинил при запрессовке. Устанавливаете стопорное кольцо на место.
В 100% случаях, внутренняя обойма ступичного подшипника остаётся на ступице, которую нужно удалить. Можно сделать это двумя способами. Попробуйте зажать ступицу в тесках и при помощи острого зубила стянуть её резкими ударами молотка. Поначалу обойма будет идти понемногу, а затем сразу выскочит. Или же, если боитесь повредить ось ступицы, надрежьте обойму болгаркой и простучите это место зубилом. Обойма расплющится и сойдёт без проблем.
Осталось запрессовать ступицу в новый подшипник. Это всё делается при помощи молотка и наставки. Загоняйте ступицу до конца, получается заподлицо, если смотреть с обратной стороны стойки. Теперь попадаете верхними шпильками стойки в отверстия стакана, наживляете гайку, надеваете ШРУС и собираете в обратном порядке.
Ступичную гайку затягиваете до упора, затем наставив на канавку ШРУСА край боковой части зубила, ударяете по нему молотком и таким образом зашплинтовываете гайку.
ПОДШИПНИК СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА – ЗАМЕНА
Руководства по ремонту и диагностике автомобилей
Abarth Grande Punto
Acura CSX, Acura Integra, Acura MDX, Acura NSX, Acura RDX, Acura RL, Acura RSX, Acura TL,Acura TSX
Альфа Ромео 145 Альфа Ромео 146 Альфа Ромео 147 Альфа Ромео 156 Альфа Ромео 159 Альфа Ромео 164 Альфа Ромео 33 Альфа Ромео 75
Audi 100 Audi 200 Audi 80 Audi 90 Audi A1 Audi A2 Audi A3 Audi A4 Audi A5 Audi A6 Audi A7 Audi A8 Audi Allroad Audi B5 Audi Coupe Audi Q3 Audi Q5 Audi Q7 Audi RS6 Audi S3 Audi S4 Audi S6 Audi S8 Audi TT
Avia 21 , Avia 31
BAW Fenix
Beifan Benchi
BMW M3 BMW X1 BMW X3 BMW X5 BMW X6 BMW Z4 BMW двигатели BMW серия 1 BMW серия 3 BMW серия 5 BMW серия 6 BMW серия 7
Brilliance BS4 Brilliance BS6 Brilliance M1 Brilliance M2
Buick Enclave , Buick Excelle , Buick Regal
BYD F3 BYD Flyer BYD S6
Cadillac BLS , Cadillac CTS , Cadillac Escalade , Cadillac SRX , Cadillac STS
Chana Benni , Chana CV6
Chery A1 , Chery A13 , Chery A18 , Chery A3 , Chery Amulet , Chery Bonus , Chery Eastar , Chery Elara , Chery Fora , Chery Fulwin , Chery IndiS , Chery Jaggi , Chery Karry , Chery Kimo , Chery M11 , Chery Mikado , Chery Oriental Son , Chery QQ , Chery Sweet , Chery Tiggo , Chery Very
Chevrolet Avalanche , Chevrolet Aveo , Chevrolet Blazer , Chevrolet Camaro , Chevrolet Captiva , Chevrolet Cobalt , Chevrolet Conversion , Chevrolet Corvette , Chevrolet Cruze , Chevrolet Epica , Chevrolet Equinox , Chevrolet Evanda , Chevrolet Express , Chevrolet HHR , Chevrolet Impala , Chevrolet Lacetti , Chevrolet Lanos , Chevrolet Lumina , Chevrolet Malibu , Chevrolet Niva , Chevrolet Optra , Chevrolet Orlando , Chevrolet Rezzo , Chevrolet S-
Chrysler 300C , Chrysler 300M , Chrysler Cirrus , Chrysler Concorde , Chrysler Grand Voyager , Chrysler LeBaron , Chrysler LHS , Chrysler Pacifica , Chrysler PT Cruiser , Chrysler Sebring , Chrysler Town , Chrysler Country Voyager
Citroen Berlingo , Citroen BX , Citroen C-
Dacia Duster , Dacia Logan , Dacia Sandero , Dacia Solenza , Dacia SuperNova
Dadi Shuttle
Daewoo Damas , Daewoo Espero , Daewoo Gentra , Daewoo Istana , Daewoo Kalos , Daewoo Lacetti , Daewoo Lanos , Daewoo Leganza, Daewoo Matiz, Daewoo Nexia , Daewoo Nubira , Daewoo Sens , Daewoo Tacuma , Daewoo Tico , Daewoo Winstorm
DAF 105 , DAF 45 , DAF 75 , DAF 85 , DAF 95 , DAF CF
Daihatsu Be-
Datsun Cherry , Datsun Sunny
Dodge Avenger , Dodge Caliber , Dodge Caravan , Dodge Challenger , Dodge Dakota , Dodge Durango , Dodge Intrepid , Dodge Journey , Dodge Magnum , Dodge Neon , Dodge Nitro , Dodge Ram , Dodge Stratus , Dodge Viper
Dong Feng
FAW Besturn B50 , FAW C1 , FAW Vita , FAW грузовые , FAW двигатели
FIAT 127 , FIAT Albea , FIAT Bravo , FIAT Croma , FIAT Doblo , FIAT Ducato , FIAT Fiorino , FIAT Linea , FIAT Marea , FIAT Multipla , FIAT Palio , FIAT Panda , FIAT Punto , FIAT Qubo , FIAT Scudo , FIAT Sedici , FIAT Stilo , FIAT Tempra , FIAT Tipo , FIAT Ulysse , FIAT Uno
Ford Bronco , Ford C-
Foton Auman , Foton Ollin
Freightliner Argosy , Freightliner Century Class , Freightliner Columbia
Geely CK , Geely Emgrand , Geely FC , Geely King Kong , Geely MK , Geely Otaka , Geely Vision
GMC Denali , GMC Envoy , GMC Jimmy , GMC S-
Great Wall CoolBear , Great Wall Deer , Great Wall Florid , Great Wall Haval , Great Wall Hover , Great Wall Pegasus , Great Wall Safe , Great Wall Sailor , Great Wall Sing , Great Wall So Cool , Great Wall Steed , Great Wall V240 , Great Wall Voleex , Great Wall Wingle
Hino Dutro , Hino Ranger , Hino двигатели
Honda Accord , Honda Airwave , Honda Ascot , Honda Avancier , Honda Capa , Honda City , Honda Civic , Honda CR-
Hummer h2 , Hummer h3 , Hummer h4
Hyundai Accent , Hyundai Atos , Hyundai Avante , Hyundai Azera , Hyundai County , Hyundai Coupe , Hyundai Elantra , Hyundai Entourage , Hyundai Equus , Hyundai Galloper , Hyundai Genesis , Hyundai Getz , Hyundai Grace , Hyundai Grandeur , Hyundai h2 , Hyundai h200 , Hyundai h300 , Hyundai HD , Hyundai i10 , Hyundai i20 , Hyundai i30 , Hyundai i40 , Hyundai i45 , Hyundai ix20 , Hyundai ix35 , Hyundai ix55 , Hyundai Lantra , Hyundai Lavita , Hyundai Matrix , Hyundai Mighty , Hyundai NF , Hyundai Pony , Hyundai Porter , Hyundai Real , Hyundai Santa Fe , Hyundai Satellite , Hyundai Solaris , Hyundai Sonata , Hyundai Sonica , Hyundai Starex , Hyundai Terracan , Hyundai Tiburon , Hyundai Trajet , Hyundai Tucson , Hyundai Universe , Hyundai Veloster , Hyundai Veracruz , Hyundai Verna , Hyundai XG , Hyundai двигатели
Infiniti EX , Infiniti FX , Infiniti G , Infiniti M , Infiniti QX
International , International двигатели
Isuzu Amigo , Isuzu Aska , Isuzu Axiom , Isuzu Bighorn , Isuzu D-
Iveco Daily , Iveco EuroCargo , Iveco EuroStar , Iveco EuroTech , Iveco EuroTrakker , Iveco Stralis , Iveco TurboStar
JAC 1020 , JAC 1045 K , JAC Refine , JAC Rein
Jeep Cherokee , Jeep Commander , Jeep Compass , Jeep Grand Cherokee , Jeep Liberty , Jeep Patriot , Jeep Wrangler
KIA Avella , KIA Besta , KIA Bongo , KIA Carens , KIA Carnival , KIA Ceed , KIA Cerato , KIA Clarus , KIA Forte , KIA Granbird , KIA Joice , KIA K2 , KIA K2500 , KIA Magentis , KIA Mohave , KIA Morning , KIA Opirus , KIA Optima , KIA Picanto , KIA Pregio , KIA Pride , Kia Quoris , KIA Retona , KIA Rio , KIA Rondo , KIA Sedona , KIA Sephia , KIA Shuma , KIA Sorento , KIA Soul , KIA Spectra , KIA Sportage , KIA Venga
Land Rover Defender , Land Rover Discovery , Land Rover Freelander , Land Rover Двигатели
Lexus CT200 , Lexus ES300 , Lexus ES330 , Lexus ES350 , Lexus GS300 , Lexus GS430 , Lexus GS450 , Lexus GX460 , Lexus GX470 , Lexus IS250 , Lexus LS460 , Lexus LS600 , Lexus LX470 , Lexus LX570 , Lexus RX270 , Lexus RX300 , Lexus RX330 , Lexus RX350 , Lexus RX400 , Lexus RX450 , Lexus SC430
Lifan 320 , Lifan Breez , Lifan Smily , Lifan Solano , Lifan X60
MAN 19 , MAN F90 , MAN F2000 , MAN L2000 , MAN M90 , MAN M2000 , MAN TGA , MAN TGL , MAN TGM , MAN TGX , MAN TGS
Mazda 121 , Mazda 2 , Mazda 3 , Mazda 323 , Mazda 5 , Mazda 6 , Mazda 626 , Mazda 929 , Mazda Atenza , Mazda Axela , Mazda Bongo , Mazda BT-
Mercedes-
Mitsubishi Airtrek , Mitsubishi Aspire , Mitsubishi ASX , Mitsubishi Canter , Mitsubishi Cargo , Mitsubishi Carisma , Mitsubishi Cedia , Mitsubishi Challenger , Mitsubishi Chariot , Mitsubishi Colt , Mitsubishi Delica , Mitsubishi Diamante , Mitsubishi Dingo , Mitsubishi Dion , Mitsubishi Eclipse , Mitsubishi Endeavor , Mitsubishi Fuso , Mitsubishi Galant , Mitsubishi Grandis , Mitsubishi i-
Nissan 100NX , Nissan 350Z , Nissan 370Z , Nissan AD , Nissan Almera , Nissan Altima , Nissan Armada , Nissan Atlas , Nissan Avenir , Nissan Bassara , Nissan Bluebird , Nissan Cabstar , Nissan Cargo , Nissan Cedric , Nissan Cefiro , Nissan Condor , Nissan Cube , Nissan Elgrand , Nissan Expert , Nissan Fairlady , Nissan Frontier , Nissan Fuga , Nissan Gloria , Nissan Interstar , Nissan Juke , Nissan Kubistar , Nissan Largo , Nissan Laurel , Nissan Liberty , Nissan Lucino , Nissan March , Nissan Maxima , Nissan Micra , Nissan Murano , Nissan Navara , Nissan Note , Nissan NP300 , Nissan NV400 , Nissan Pathfinder , Nissan Patrol , Nissan Pick-
Opel Agila , Opel Antara , Opel Ascona , Opel Astra , Opel Calibra , Opel Combo , Opel Corsa , Opel Frontera , Opel Insignia , Opel Kadett , Opel Meriva , Opel Mokka , Opel Monterey , Opel Monza , Opel Movano , Opel Omega , Opel Rekord , Opel Senator , Opel Signum , Opel Sintra , Opel Tigra , Opel Vectra , Opel Vita , Opel Vivaro , Opel Zafira
Peugeot 106 , Peugeot 107 , Peugeot 206 , Peugeot 207 , Peugeot 208 , Peugeot 3008 , Peugeot 306 , Peugeot 307 , Peugeot 308 , Peugeot 309 , Peugeot 4007 , Peugeot 4008 , Peugeot 405 , Peugeot 406 , Peugeot 407 , Peugeot 408 , Peugeot 5008 , Peugeot 508 , Peugeot 605 , Peugeot 607 , Peugeot 806 , Peugeot 807 , Peugeot Bipper , Peugeot Boxer , Peugeot Expert , Peugeot J5 , Peugeot Partner , Peugeot RCZ
Plymouth Neon , Plymouth Voyager
Pontiac Firebird , Pontiac Trans Sport , Pontiac Vibe
Porsche 911 , Porsche Cayenne
Renault 18 , Renault 19 , Renault 21 , Renault 25 , Renault 9, Renault 11 , Renault Clio , Renault Dokker , Renault Duster , Renault Espace , Renault Fluence , Renault Fuego , Renault Kangoo , Renault Koleos , Renault Laguna , Renault Latitude , Renault Lodgy , Renault Logan , Renault Magnum , Renault Major , Renault Mascott , Renault Master , Renault Megane , Renault Modus , Renault Premium , Renault Safrane , Renault Sandero , Renault Scenic , Renault Symbol , Renault Thalia , Renault Trafic , Renault Twingo , Renault Vel Satis , Renault двигатели
Saab 9-
Scania 112 , Scania Автобусы , Scania серий P, Scania серий R, Scania серий T , Scania серия 3 , Scania серия 4
SEAT Alhambra , SEAT Altea , SEAT Arosa , SEAT Cordoba , SEAT Ibiza , SEAT Inca , SEAT Leon , SEAT Toledo
Skoda Fabia , Skoda Favorit , Skoda Felicia , Skoda Forman , Skoda Octavia , Skoda Pickup , Skoda Praktik , Skoda Rapid , Skoda Roomster , Skoda Scout , Skoda Superb , Skoda Yeti
SsangYong Actyon , SsangYong Chairman , SsangYong Istana , SsangYong Korando , SsangYong Kyron , SsangYong Musso , SsangYong Rexton , SsangYong Rodius , SsangYong двигатели
Subaru 1600 , Subaru 1800 , Subaru Baja , Subaru Dex , Subaru Forester , Subaru Impreza , Subaru Justy , Subaru Lancaster , Subaru Legacy , Subaru Leone , Subaru Outback , Subaru R2 , Subaru Tribeca , Subaru XT , Subaru XV
Suzuki Aerio , Suzuki Alto , Suzuki Baleno , Suzuki Escudo , Suzuki Grand Vitara , Suzuki Ignis , Suzuki Jimny , Suzuki Kizashi , Suzuki Liana , Suzuki Samurai , Suzuki SJ , Suzuki Splash , Suzuki Swift , Suzuki SX4 , Suzuki Vitara , Suzuki Wagon , Suzuki XL7
Toyota 4Runner , Toyota Allex , Toyota Allion , Toyota Alphard , Toyota Altezza , Toyota Amazon , Toyota Aristo , Toyota Auris , Toyota Avalon , Toyota Avensis , Toyota Aygo , Toyota bB , Toyota Belta , Toyota Blade , Toyota Brevis , Toyota Caldina , Toyota Cami , Toyota Camry , Toyota Carib , Toyota Carina , Toyota Celica , Toyota Chaser , Toyota Corolla , Toyota Corona , Toyota Corsa , Toyota Cresta , Toyota Crown , Toyota Curren , Toyota Duet , Toyota Dyna , Toyota Echo , Toyota Estima , Toyota FJ Cruiser , Toyota Fortuner , Toyota FunCargo , Toyota Gaia , Toyota Granvia , Toyota Harrier , Toyota HiAce , Toyota Highlander , Toyota Hilux , Toyota Ipsum , Toyota iQ , Toyota Isis , Toyota Ist , Toyota Kluger , Toyota Land Cruiser , Toyota Lite-
Volkswagen Amarok , Volkswagen Bora , Volkswagen Caddy , Volkswagen California , Volkswagen Caravelle , Volkswagen Crafter , Volkswagen Fox , Volkswagen Gol , Volkswagen Golf , Volkswagen Jetta , Volkswagen Kafer , Volkswagen LT , Volkswagen Lupo , Volkswagen Multivan , Volkswagen Passat , Volkswagen Phaeton , Volkswagen Pointer , Volkswagen Polo , Volkswagen Santana , Volkswagen Scirocco , Volkswagen Sharan , Volkswagen Tiguan , Volkswagen Touareg , Volkswagen Touran , Volkswagen Transporter , Volkswagen up! , Volkswagen Vento
Volvo 240, Volvo 960 , Volvo 340, Volvo 343, Volvo 345, Volvo 360 , Volvo 440, Volvo 460, Volvo 480 , Volvo 740, Volvo 760 , Volvo 850 , Volvo 940, Volvo 960 , Volvo B10 M , Volvo C30 , Volvo C70 , Volvo F, Volvo FH, Volvo FM, Volvo TF , Volvo FL, Volvo FE , Volvo S40 , Volvo S60 , Volvo S70 , Volvo S80 , Volvo V40 , Volvo V50 , Volvo V60 , Volvo V70 , Volvo VN, Volvo VNL, Volvo WX, Volvo WG, Volvo AC , Volvo XC60 , Volvo XC70 , Volvo XC90
Запрессованные ступичные подшипники: Советы по обслуживанию
Фото 1
Обслуживание растущего числа автомобилей, оснащенных запрессованными ступичными подшипниками, требует немного большей аккуратности и инструментов по сравнению со ступичными узлами или коническими роликоподшипниками.
Однако при наличии правильных инструментов и информации эти работы могут приносить прибыль.
Например, водитель Jaguar 2002 года жаловался на шум. На автомобиле загорелся индикатор ABS MIL, а спидометр не работал. Шум был подтвержден во время тест-драйва и был изолирован при движении автомобиля на подъемнике. Конструкция подшипника и поворотного кулака использовалась на Ford, Mazda и Volvo. Никакие данные не передавались от датчика скорости вращения колеса к сканирующему прибору. Модуль управления двигателем использует этот датчик скорости вращения колеса для управления спидометром.
Фото 2
Как правило, в колесном подшипнике не должно быть заметного люфта. На этом автомобиле люфта не было, но подшипник очень шумел.
Снимите гайку оси, пока кронштейн тормозного суппорта все еще находится на автомобиле. Зафиксируйте ротор на месте с помощью пробойника в ребрах ротора. На автомобилях со сплошными роторами снимите гайку, когда автомобиль стоит на земле с колесом на автомобиле.
Не используйте ударный гайковерт, поскольку это может привести к повреждению ШРУСа или дифференциала.
Снимите скобу суппорта и ротор. Осмотрите фланец колеса на наличие повреждений и любых признаков деформации. Поврежденный фланец может вызвать биение и, в конечном итоге, жалобу на пульсацию.
На большинстве автомобилей последних моделей активные датчики скорости вращения колес установлены в поворотном кулаке (Фото 1). Активные датчики имеют два провода, а передаточное колесо является частью заднего уплотнения или подшипника. Этот тип датчика можно легко идентифицировать по плоскому лезвию его головки.
Фото 3
Вытолкните ШРУС из поворотной цапфы с помощью отжимного винта (Фото 2), т. к. молоток может повредить резьбу на оси. Как только ШРУС освободится в шлицах, используйте скользящий молоток, чтобы вытащить поворотный кулак из поворотного кулака. Поворотный кулак обычно выходит с наружным уплотнением, дорожкой, подшипниками и водилой. Если имеется, удалите все С-образные зажимы в отверстии.
На этом автомобиле необходимо снять подшипник и установить новый подшипник. Наборы инструментов для выполнения этого типа работ доступны на большинстве грузовиков с инструментами и в Интернете. Они могут сэкономить время, не снимая поворотный кулак с автомобиля. Это может сэкономить выравнивание или поездку в прессу. В большинстве инструкций пользователям предлагается отсоединить поворотный кулак от шарового шарнира. В большинстве случаев это позволяет поворотному кулаку достаточно повернуться, чтобы снять ось CV. Однако для некоторых автомобилей есть более простой способ отсоединить поворотный кулак. На этом автомобиле снимите болт, удерживающий переднюю часть рычага управления, чтобы обеспечить достаточный зазор для свободного вытягивания оси (Фото 3). Это может исключить повреждение чехла шарового шарнира.
Установите инструмент так, чтобы задний адаптер соприкасался с внутренней частью подшипника, а с другой стороны должна быть чаша, в которую упадет старый подшипник.
Смажьте болт инструмента перед использованием. Я рекомендую несколько капель трансмиссионной смазки 80w-90. Не используйте легкую смазку.
Фото 4
После снятия подшипника осмотрите отверстие поворотного кулака на наличие повреждений. Отверстие должно быть без коррозии. Проверьте отверстие на круглость с помощью калибра-скобы (Фото 4). Датчик должен легко вращаться в отверстии. Любая деформация отверстия может привести к преждевременному выходу нового подшипника из строя.
При запрессовке нового подшипника следите за тем, чтобы переходник не касался уплотнения (Фото 5). Убедитесь, что уплотнение с тональным кольцом обращено внутрь. Для этой части ремонта не рекомендуется использовать удар.
Поворотная цапфа и фланец могут быть установлены различными способами. Использование отжимного винта может нанести наименьший ущерб, если внутреннее кольцо поддерживается (Фото 6). Некоторые техники клянутся заморозить фланец в морозильной камере или с помощью сухого льда.
Поворотный кулак не должен сидеть полностью. Окончательное положение поворотной цапфы должно быть установлено, когда гайка оси затянута и применена окончательная предварительная нагрузка.
Фото 5
По возможности не используйте повторно старую ступичную гайку на оси. Установите новый и затяните его в соответствии со спецификациями подшипника или OEM (Фото 7). Практически невозможно дать общую спецификацию крутящего момента для стопорной гайки. Могут быть большие различия в зависимости от типа подшипника и корпуса.
Причина выхода из строя этого подшипника двояка. Во-первых, был сильный удар, из-за которого шарики оставили след во внешней дорожке. Когда автомобиль сталкивается с бордюром, выбоиной или другим объектом на своем пути, сила передается на небольшую площадь поверхности подшипника. Удар может привести к повреждению дорожек и роликов/шариков. Это повреждение называется бринеллированием.
Фото 6
Метки Бринелля могут привести к тому, что подшипник сразу начнет издавать шум, а может и не начать.
Но поскольку метки продолжают вращаться, это повреждает весь подшипник. Если удар достаточно велик, предварительная нагрузка на подшипник может измениться. Это может привести к большему ущербу и шуму.
На этом подшипнике очевидно, что предварительная нагрузка была нарушена состоянием уплотнений (Фото 8). На внутреннем уплотнении шарики попали в уплотнение. Рефлекторное кольцо на внешнем уплотнении имеет признаки теплового повреждения (Фото 9).). Когда кольцо отделилось от резинового материала, перестал работать датчик скорости вращения колеса. Тональное кольцо является магнитным и может быть обнаружено с помощью карты, которая обнаруживает постоянные магниты в пломбе.
Фото 7
Фото 8
Фото 9
В этой статье:
Ступичный подшипник, что нужно и чего нельзя делать , поэтому используйте его по своему усмотрению.
Не кажется ли вам, что именно в рутинных вещах мы делаем больше всего ошибок? В нашем бизнесе повторение может породить апатию, а апатия ведет к сокращению пути, что может повлиять на качество нашей работы и долговечность нашего ремонта.
Самое смешное (во всяком случае, для меня) заключается в том, что когда неправильно выполненная работа возвращается, это всегда вина той детали, которую мы установили.
За последние несколько лет у меня была возможность встретиться и пообщаться со специалистами в различных областях и многое узнать о том, как небольшие корректировки в процессе ремонта могут значительно улучшить общее качество выполняемой работы. , а когда качество улучшается, повышается и удовлетворенность клиентов, а это значит, что они остаются с вами и тратят больше денег. Это беспроигрышный вариант!
В этом месяце погружаюсь в банальный ремонт — осмотр, обслуживание и замена ступичных подшипников. Я попросил сотрудников Federal-Mogul (MOOG), Timken, SKF и Schaeffler Group (FAG) поделиться со мной своим опытом, чтобы я мог поделиться им со всеми вами.
Признаки износа подшипника
Наиболее распространенным признаком изношенного или поврежденного подшипника ступицы является шум. Шум может быть лучше всего описан вашим клиентом как щелкающий, скрежещущий, стук или рычащий звук.
Многие проблемы с подвеской и шинами могут имитировать эти звуки, и одним из ключей к выявлению причины неисправности подшипника является изменение звука при повороте автомобиля, ускорении или торможении.
Изношенные подшипники также вызывают чрезмерный осевой люфт в колесном узле. Этот люфт может привести к неустойчивым или отсутствующим сигналам датчика скорости колеса, неравномерному износу тормозов и шин и (в худшем случае) может привести к катастрофическому отказу, который позволит колесу отделиться от автомобиля, но вам нужно, подождите. для пеленга, чтобы полностью не видеть знаки. Проверка состояния подшипников должна быть частью любой регулярной проверки безопасности, которую вы выполняете. «Гаражные гуру» в Federal-Mogul предлагают вам проверить подозрительные ступичные подшипники, используя следующий метод:
Чтобы осмотреть узел ступицы, поднимите конец колеса над землей и проверьте, свободно ли вращается колесо. Любой шум или сопротивление является распространенным признаком неисправности.
Затем, удерживая шину в положениях 9 и 3 часа, попытайтесь потянуть и толкнуть конец колеса, вращая шину влево и вправо. Затем сделайте то же самое, удерживая шину в положениях 6 и 12 часов. Любой люфт или люфт в колесной арке при выполнении этих испытаний подтверждает, что покупателю нужен новый ступичный подшипник в сборе.
В те дни, когда конические колесные подшипники были нормой, мы все знали, что необходимо установить предварительный натяг подшипника, сначала установив подшипник, а затем отвернув колесную гайку, а затем затянув колесную гайку с заданным моментом. Подшипники ступицы также имеют спецификацию предварительного натяга, и любой тип подшипника можно проверить еще более тщательно с помощью метода, предложенного Риком Домином из Timken:
. на поверхности ступицы, нажмите и потяните фланец ступицы и измерьте общее перемещение индикатора. Вам следует обратиться к производителю транспортного средства за техническими характеристиками. Затем обратите внимание на признаки чрезмерного смазывания, исходящие с обеих сторон подшипника, указывающие на то, что уплотнение утечка и выбрасывание смазки из ступицы.
Если уплотнения пропускают смазку из подшипника, то загрязнение может попасть и в ступицу.Влага внутри подшипника резко сократит срок службы любого подшипника.Влага может разъедают поверхности подшипника и создают мусор внутри ступицы в виде ржавчины, что сокращает срок службы подшипника».Вы обнаружите, что спецификации, на которые ссылается Домин, часто указываются в тысячах дюймов, и что небольшое отклонение не сразу можно почувствовать, просто покачав шину, но этого может быть достаточно, чтобы включить ABS. DTC системы и любой люфт, превышающий эту спецификацию, является достаточным основанием для рекомендации замены.
Замена подшипника
В более старых моделях со ступичным подшипником были сменные подшипники, но в более поздних моделях была заменена вся ступица в сборе. Это делает его более удобным для техника и помогает предотвратить повреждение подшипникового узла, вызванное неправильными методами замены.
Майк Гейл из Schaeffler дает следующий совет при замене самих подшипников:
Колесные подшипники с запрессованной посадкой и отдельными ступицами можно обслуживать на автомобиле с помощью набора инструментов для укротителя ступиц или путем снятия подвесного кулака с автомобиля и использования напольного покрытия.
После снятия старого подшипника очистите поворотный кулак и канавку под стопорное кольцо, если таковая имеется. При использовании напольного гидравлического пресса убедитесь, что все компоненты установлены на одном уровне. Убедитесь, что новый подшипник направлен в правильном направлении. Некоторые подшипники имеют внутреннее тональное кольцо для датчика скорости вращения колеса. Нажимайте на внешнюю часть нового подшипника, а не на внутреннюю обойму, так как она отделится и повредится.
навесной гидравлический пресс. Колесный подшипник этого типа сложнее заменить и может быть трудоемким. Передовой опыт применяется при использовании тепла и проникающей жидкости для облегчения разделения компонентов. Используй здравый смысл. Не перегревайте сустав, так как он деформируется. Также рекомендуется устанавливать новую ступицу при замене подшипников с прессовой посадкой. Много раз ступицы колес повреждались в процессе снятия подшипников, поскольку обоймы подшипников отделялись. Это обычно оставляет внутреннюю обойму подшипника на ступице, которую становится трудно удалить.
Если новый подшипник колеса не запрессовывается прямо, не перепрессовывайте подшипник. Чрезмерное нажатие может повредить новый подшипник. Останавливаться! Сбросить подшипник и выровнять поворотный кулак. При установке нового подшипника ступицу необходимо запрессовать в подшипник. Очень важно полностью поддерживать весь подшипник на противоположной стороне ступицы, которая подвергается прессованию. Это поможет убедиться, что новая втулка правильно вставлена на место. Все специалисты компании, с которыми я разговаривал, подчеркивали необходимость очистки внутренней части поворотного кулака, где будут устанавливаться новые подшипники, включая канавку для любого используемого стопорного кольца. Невыполнение этого требования может привести к преждевременному выходу из строя подшипника. Еще один момент, предложенный более чем одним источником, заключался в том, чтобы не использовать ударный пистолет для осевой гайки, чтобы не повредить резьбу шпинделя, и использовать новую осевую гайку при повторной установке узла.
Что касается ступиц в сборе, вот что сказали гуру из Federal-Mogul:
Перед установкой нового узла ступицы сначала убедитесь, что у вас есть чистая плоская монтажная поверхность для точной посадки и выравнивания. Используйте проволочную щетку, чтобы удалить любые заусенцы или незакрепленный металл с поворотного кулака. Даже небольшие дефекты могут вызвать нежелательные проблемы, поэтому тщательно очистите сопрягаемую поверхность перед установкой нового подшипникового узла.
Теперь наденьте новую ступицу на поворотный кулак. Крайне важно убедиться, что новый блок правильно выровнен с его сопрягаемой поверхностью, прежде чем прикреплять и затягивать монтажные болты.
Если автомобиль оборудован антиблокировочной системой тормозов, подсоедините разъем ABS и затем проверьте работу системы, повернув ключ. Следующим шагом является затяжка крепежных болтов узла ступицы в соответствии со спецификациями производителя. Вы должны использовать динамометрический ключ.
Теперь снова соберите тормозной диск и суппорт и установите новую гайку оси, снова используя динамометрический ключ в соответствии со спецификациями производителя. Не используйте ударный гайковерт.
И, наконец, установите колесо на место, вручную затяните крепежные гайки, а затем затяните их в соответствии со спецификацией, когда автомобиль снова опустится на землю.
Вы улавливаете те же вибрации, что и я? Все наши специалисты подчеркивали, насколько важно затягивать крепежные детали, особенно болты крепления узла ступицы и, что еще важнее, гайку оси. Почему?
Ответ кроется в вопросе, который я задавал всем экспертам: «Какую самую распространенную ошибку вы видите?» Вот некоторые ответы, которые я получил:
Колесный подшипник или ступичный подшипник, возвращенный по гарантии, обычно оказывается дефектным из-за неправильной установки. Распространенной причиной является чрезмерное затягивание гайки оси. Это может вызвать чрезмерную нагрузку и чрезмерное сжатие нового подшипника.
Несоблюдение инструкций производителя по установке, особенно при настройке предварительного натяга подшипника, является наиболее распространенной ошибкой, которая может оказать непосредственное влияние на производительность, срок службы и, возможно, на безопасность узла ступицы.
Ответ — неправильная установка. Чаще всего предварительная нагрузка подшипника не была установлена правильно, но существует множество других проблем, связанных с установкой, в том числе неправильное использование ударного гайковерта вместо динамометрического ключа и повторное использование существующей гайки при установке новой ступицы в сборе.
.
Затяжка осевой гайки с помощью ударного гайковерта также может иметь противоположный эффект и привести к тому, что осевая гайка будет затянута недостаточно. Проработав по фиксированной ставке почти всю свою профессиональную карьеру, я, конечно, понимаю, почему нужно делать все как можно быстрее и проще. И то же самое делают производители деталей, которые мы используем каждый день.
Некоторые новые конструкции подшипников предлагают предварительно заданную предварительную нагрузку подшипников, а также усиленные и переработанные электрические соединения и жгуты, чтобы немного облегчить жизнь в отсеке. И я признаю — я сам сделал некоторые из этих распространенных ошибок из-за непонимания того, насколько важны были эти «лишние» шаги. И теперь, когда ты тоже знаешь,
Я надеюсь, что вы внесете несколько незначительных изменений в методы обслуживания ступичных подшипников и сделаете эту рутинную работу правильно с первого раза.
Цены на замену подшипника колесного подшипника и оценки стоимости
Дом
Колесные подшипники — замените
Реклама
Выберите свой автомобиль
Колесный подшипник
Справедливые приспособления для ремонта. подшипники, которые вращаются внутри корпуса на осях вашего автомобиля. Когда вы слышите рычание или скрежет от вашего колеса или колес, это может указывать на то, что подшипники выходят из строя, обычно из-за недостатка смазки.
Шум будет постепенно усиливаться, и в движении вашего автомобиля, грузовика или внедорожника появится определенная неровность. Это также может быть заметно по вибрации, которая распространяется вверх по рулевому колесу. Чем дольше вы ездите с неисправными подшипниками, тем дороже может быть повреждение вашего автомобиля. В зависимости от автомобиля и его переднего, заднего или полного привода ремонт может быть весьма сложным. Тормоза и узлы ротора снимаются первыми, чтобы обнажить гайку оси и узел ступицы. Старые подшипники снимаются и заменяются новыми, а затем снова собираются. Замену может выполнить сертифицированный механик в сервисном отделе вашего дилера или в местном авторемонтном центре.
Авторемонтные центры
Нет местных дилеров, соответствующих вашему запросу.
Пожалуйста, выберите другую марку или другой почтовый индекс.
Замена подшипника колеса Вопросы и ответы
Что такое подшипник колеса?
Ступичные подшипники являются важной частью тормозной системы, рулевого управления и подвески автомобиля.
Они представляют собой набор стальных шариков или конических подшипников, которые находятся внутри цельной ступицы в сборе, расположенной между ведущей осью и тормозным диском или барабанами. Подшипники позволяют колесам вращаться плавно, с минимальным трением.
Сами подшипники плотно упакованы, покрыты смазкой и запаяны водонепроницаемым кольцом. Этот корпус, называемый гонкой, расположен внутри ступицы и имеется на каждом колесе.
Для получения более подробной информации о любом из этих симптомов прочитайте нашу статью с советами по автомобилям Как узнать, нужны ли мне новые ступичные подшипники?
Сколько стоит замена ступичных подшипников?
Стоимость замены одной ступицы переднего колеса в сборе сильно различается. Некоторые переменные включают марку и модель, ставку труда в гараже и стоимость запчастей.
В среднем по стране ремонт колесных подшипников на одном колесе стоит около 350 долларов. Однако, как вы можете себе представить, люксовые бренды стоят дороже.
Обратите внимание: если требуется замена ступичных подшипников на одном колесе, нет необходимости заменять подшипники на другом колесе той же оси. Это не похоже на подбор пары шин.
Хорошая новость: Келли вы в надежных руках. Мы предоставляем ценности и другие цены почти 100 лет. Вы можете доверять Fair Repair Range, сколько вы должны заплатить за ремонт или техническое обслуживание в зависимости от того, что заплатили другие.
Каковы предупреждающие признаки неисправности колесных подшипников?
Это способы определить, что что-то не так с ступичными подшипниками.
- Жужжание
- Визг, рычание
- Звук щелчка
- Виляние колеса
- Неисправность АБС
- Неравномерный износ шин
- Автомобиль тянет в одну сторону
- Вибрация рулевого колеса
- Рулевое управление разболталось
Чтобы узнать больше о любой из этих жалоб, не говоря уже о том, что вы когда-либо хотели знать о ступичных подшипниках, прочитайте статью 9 полностью.
0003
Как долго служат ступичные подшипники?
Теоретически ступичные подшипники могут служить столько же, сколько и ваш автомобиль. В отличие от замены масла или перестановки шин, для их замены не существует стандартного графика технического обслуживания. Однако они могут быть повреждены, особенно если вы попали в выбоину, задели бордюр или слишком быстро проехали лежачего полицейского. (А кто этого не делал?)
Если вода, грязь, дорожная соль или песок попадут на подшипники, они загрязнят смазку в ступичном узле. В свою очередь, подшипники изнашиваются и в конечном итоге выходят из строя. Кроме того, игнорирование изношенных ступичных подшипников может привести к повреждению внутреннего или внешнего ШРУСа автомобиля (шарниры равных угловых скоростей), которые крепятся к карданному валу и трансмиссии.
Как лучше поступить? Найдите авторитетного специалиста по обслуживанию для консультации.
Что происходит, когда выходят из строя подшипники колес?
Неисправные ступичные подшипники могут быть как неудобными и неприятными, так и совершенно опасными.
Если у вас неисправны ступичные подшипники, вы можете столкнуться с уводом автомобиля в сторону, нечетким или ослабленным рулевым управлением, скрежетом и дребезжанием, а также неравномерным износом шин.
В худшем случае колесо может оторваться во время движения. И даже если вы мало разбираетесь в машинах, вы наверняка знаете, что это ПЛОХО.
Цена на другие обычные автомобильные ремонтные работы и услуги
- Замена батареи
- Ремонт тормозов
- Замена масла
- Защита от зажигания
- Колеса
- Фиксальная замена
- Колесо. Замена топливного насоса
- Замена ремня ГРМ
- Замена трансмиссионной жидкости
- Ремонт и замена трансмиссии
- Water Pump Replacement
Wheel Bearing Replacement Prices by Make
- Acura
- Alfa Romeo
- Aston Martin
- Audi
- Bentley
- BMW
- Buick
- Cadillac
- Chevrolet
- Chrysler
- Daewoo
- Daihatsu
- Dodge
- Eagle
- Ferrari
- FIAT
- Fisker
- Ford
- Freightliner
- Genesis
- Geo
- GMC
- Honda
- HUMMER
- Hyundai
- INFINITI
- Isuzu
- Jaguar
- Jeep
- Kia
- Lamborghini
- Land Rover
- Lexus
- Lincoln
- Lotus
- Maserati
- Maybach
- MAZDA
- McLaren
- Mercedes-Benz
- Mercury
- MINI
- Mitsubishi
- Nissan
- Oldsmobile
- Panoz
- Plymouth
- Polestar
- Pontiac
- Porsche
- Ram
- Rolls-Royce
- Saab
- Saturn
- Scion
- smart
- SRT
- Subaru
- Suzuki
- Tesla
- Toyota
- Volkswagen
- Volvo
Замена подшипника переднего колеса Volkswagen Golf GTI Mk IV (1999-2005)
Выберите
ваш автомобиль
Не можете найти свой автомобиль? Кликните сюда.
Применимые модели:
- VW Golf GTI (1999-00):
— Golf, Cabriolet (1993-2002)
— Golf, R32 (2000-2006) - Фольксваген Гольф ГТИ 1.8Т (2002-05)
- 20-летие VW Golf GTI (2003 г.)
- Фольксваген Гольф ГТИ 337 (2002)
- Фольксваген Гольф ГТИ ГЛС (2001)
- Фольксваген Гольф ГТИ ГЛС (2000-01)
- Фольксваген Гольф ГТИ ВР6 (2002-05)
Вы начинаете слышать скрежещущий, виляющий звук, исходящий от ваших передних колес? Вы заметили, что колесо трясется, когда вы едете? Скорее всего, ступичные подшипники могут начать выходить из строя.
Неисправный ступичный подшипник может иметь несколько предупреждающих знаков. Наиболее очевидным был бы вой или скрежет переднего колеса во время движения. Этот шум будет становиться громче, когда вы поворачиваете из стороны в сторону. Вы также можете проверить шумный подшипник колеса на неподвижном автомобиле.
Поднимите переднюю часть автомобиля и поверните переднее колесо, при вращении положите руку на переднюю винтовую пружину. Вы должны быть в состоянии уловить вибрацию весной. Также может быть люфт в подшипнике. Вы можете проверить свободный ход, поддомкратив переднюю часть автомобиля и покачивая колесо вверх и вниз. Если есть люфт, замените подшипник.
Самая трудная часть работы — открутить 30-миллиметровую 12-точечную самоконтрящуюся гайку, которая крепит приводной вал к ступице. Гайка затягивается под огромным крутящим моментом. Самый простой способ сделать это — использовать ударный гайковерт, чтобы ослабить гайку. Электрические ударные пистолеты можно купить недорого, и они станут отличным дополнением к вашему набору инструментов. Если у вас нет ударного пистолета, вы можете снять центральную крышку на переднем колесе, оставить автомобиль на земле и вставить 30-мм головку через центр. Затем поместите самый большой прерыватель, который у вас есть, на гнездо и ослабьте гайку. В итоге мне пришлось поставить трехфутовую трубу на конец стержня прерывателя, чтобы получить достаточное усилие.
Перед тем, как начать все разбирать, положите новый подшипник в морозильную камеру. Это поможет сжать металл и облегчит вдавливание. Поднимите и поддержите переднюю часть автомобиля на домкратах. См. нашу техническую статью о том, как поднять автомобиль домкратом. Вам также нужно будет снять передние тормоза и ротор. Пожалуйста, ознакомьтесь с нашей статьей о замене переднего ротора.
Горячий наконечник
Заморозьте подшипники перед установкой
Уэйн Р. Демпси, соучредитель и эксперт по ремонту
Стив Вернон, мастер-сделай сам
//Фотографии проекта
фигура 1 Если у вас нет ударного пистолета, вы можете снять центральную крышку на переднем колесе, оставить автомобиль на земле и вставить 30-мм головку через центр (красная стрелка). Затем поместите самый большой прерыватель, который у вас есть, на гнездо и ослабьте гайку. В итоге мне пришлось поставить трехфутовую трубу на конец стержня прерывателя, чтобы получить достаточное усилие. Если у вас есть ударный пистолет, снимите колесо, прежде чем использовать ударный пистолет на гайке. фигура 2
На этой фотографии показана 12-гранная гайка оси 30 мм (красная стрелка). Тормозной суппорт и диск сняты. Гайка имеет вставку Nylex и предназначена только для одноразового использования. Не забудьте заменить эту гайку при повторной установке оси. Рисунок 3
Ось будет выталкиваться из ступицы (красная стрелка). Для этого вам нужно будет отметить положение шарового шарнира и удалить три 13-миллиметровых гайки и болта (желтая стрелка, показана одна). Рисунок 4
Вам нужно будет снять шаровой наконечник рулевой тяги. Внутренняя часть болта поперечной рулевой тяги имеет прорезь для шестигранного ключа на 6 мм (красная стрелка).гайка из найлекса мм (желтая стрелка). Рисунок 5
В зависимости от возраста и состояния наконечника рулевой тяги вам может понадобиться использовать вилку для травления или съемник шарового шарнира (красная стрелка), чтобы отделить шаровой шарнир от корпуса подшипника. Рисунок 6
После удаления наконечника рулевой тяги и шарового шарнира ступица теперь имеет достаточно места для перемещения вперед при выдавливании оси. Используйте стандартный трехрычажный пресс (красная стрелка) и вытолкните ось из втулки. Рисунок 7
Когда ступица ослаблена, ось можно легко отделить от ступицы. Рисунок 8
Есть много способов снять ступицу с крепления, но я нашел самый простой способ — это скользящий молоток. Вы можете одолжить или арендовать его в местном магазине запчастей. Сначала установите одну из гаек и болтов шарового шарнира, чтобы соединить поворотный кулак с нижним рычагом подвески. Просто вставьте молоток в ступицу, закрепите его диском соответствующего размера, чтобы он соответствовал внутреннему диаметру ступицы (красная стрелка), и сделайте пару рывков (зеленая стрелка). Не пытайтесь вытягивать ступицу и подшипник одновременно. На подшипнике есть внутреннее стопорное кольцо, которое необходимо снять, прежде чем подшипник вытащится. Рисунок 9Ступица, скорее всего, оторвется с прикрепленным внутренним кольцом (красная стрелка). Используйте небольшой трехрычажный съемник со стержнем, чтобы удерживать рычаги съемника на месте, и снимите внутреннюю обойму со ступицы. Проверьте на наличие повреждений и, если концентратор в порядке, поместите его в морозильную камеру, чтобы облегчить установку. Рисунок 10
Сняв ступицу, вы можете увидеть стопорное кольцо, удерживающее подшипник на месте. Используйте инструмент для удаления стопорных колец и снимите зажим (красные стрелки). Возможно, вам придется использовать отвертку, чтобы вытащить зажим, но будьте осторожны, чтобы не повредить монтажный фланец. Рисунок 11
Теперь вы сможете использовать съемник для подшипников (красная стрелка), чтобы снять подшипник. Рисунок 12
Вы также можете снять всю опору или поворотный кулак и выпрессовать подшипник. Рисунок 13
Очистите внутреннюю поверхность крепления с помощью губки Scotch Brite и небольшого количества очистителя тормозов, пока не удалите всю грязь и коррозию (красная стрелка). Рисунок 14
Используйте хорошую высокотемпературную смазку и смажьте внутреннюю часть крепления (красная стрелка). Не беспокойтесь о сумме, так как все лишнее будет выжато. Рисунок 15
Выньте подшипник из морозильной камеры (красная стрелка, обратите внимание на конденсат) и с помощью пресса для подшипников (желтая стрелка) вдавите его в корпус подшипника. Рисунок 16
Полностью установив подшипник, установите новое стопорное кольцо (красная стрелка). Убедитесь, что он установлен правильно. Рисунок 17
Выньте ступицу из морозилки и вдавите новый подшипник (красная стрелка). Рисунок 18
Обязательно поддерживайте внутреннюю обойму подшипника (желтая стрелка) и не используйте фланец ступицы (красная стрелка) в качестве точки опоры для пресса. Если вы не поддерживаете внутреннюю обойму и используете ступицу в качестве точки крепления, вы в конечном итоге выдавите внутреннюю обойму нового подшипника и разрушите ее. Установка обратна снятию. Не забывайте использовать новое одноразовое оборудование, где это применимо. Добавить новый комментарийСООБЩЕНИЕ: (макс. 2500 символов)
Остались вопросы? Спросите любого из наших автомобильных экспертов.
Вопросы читателей доски объявлений технического форума об этой статье
Применимые модели:
- VW Golf GTI (1999-00):
— Golf, Cabriolet (1993-2002)
— Golf, R32 (2000-2006) - Фольксваген Гольф ГТИ 1.8Т (2002-05)
- 20-летие VW Golf GTI (2003 г.)
- Фольксваген Гольф ГТИ 337 (2002)
- VW Golf GTI GLS (2001)
- Фольксваген Гольф ГТИ ГЛС (2000-01)
Pelican Parts специализируется на запасных частях производительности и качества OEM для Porsche, BMW, Mercedes-Benz, MINI и других европейских марок.
310-626-8765
Пн-Пт: с 7:00 до 17:00 (тихоокеанское тихоокеанское время)
1600 240-я улица
Харбор-Сити, Калифорния
Свяжитесь с нами
Как переупаковать подшипники колес
Автор: Deanna Sclar и
Обновлено: 01. 12.2021
Из книги: Auto Repair For Dummies, 2nd Edition
Book 3 On Auto Repair 2 Fornd Dummies, Amazon
Если у вас дисковые тормоза, замена ступичных подшипников не составит труда. Просто вы можете не правильно поставить суппорты, что может привести к неисправности тормозов. Если у вас барабанные тормоза, идите вперед и переупакуйте подшипники самостоятельно. Выполните следующие действия, чтобы переупаковать ступичные подшипники для барабанных тормозов:
Поддомкратьте машину и снимите колесо.
В целях безопасности используйте домкраты!
Если у вас барабан со ступицей, подденьте смазочный колпачок с конца ступицы, снимите шплинт и снимите корончатую гайку или комбинацию гайка-контр-гайка со шпинделя.
Пропустите этот шаг, если у вас плавающий барабан.
Снимите внешний подшипник с шайбой перед ним со шпинделя.
Как видно из приведенных выше рисунков, подшипники обычно представляют собой конические роликоподшипники, а не шарикоподшипники.
Проверьте смазку в промежутках между подшипниками. Не вытирайте жир!
Если в смазке есть блестящие частицы серебра или на роликах имеются ямки или сколы, необходимо заменить подшипники. Если внешние подшипники повреждены, внутренние подшипники, вероятно, тоже.
Тщательно очистите наружные подшипники в растворителе или керосине с помощью старой кисточки.
Не курить при очистке подшипников! Избавьтесь от всей старой смазки, чтобы правильно осмотреть подшипники. Кроме того, когда вы заправляете подшипники свежей смазкой, вы не хотите, чтобы старая смазка испортила новую.
Когда подшипники станут блестящими и чистыми, промойте их водой и высушите или используйте средство для очистки тормозов, чтобы удалить растворитель.
Если нанести новую смазку на растворитель, смазка растворится, и вы испортите подшипники.
Когда подшипники чистые и сухие, осмотрите ролики на наличие признаков износа.
Если ролики выщерблены или синеватого цвета, или если ролики почти соскальзывают со своего места, замените подшипник и его обойму , , которая запрессована в ступицу.
Возьмите каплю смазки для колесных подшипников и положите ее на ладонь левой руки.
Для этой работы вы можете приобрести тонкие одноразовые пластиковые перчатки.
Вдавите подшипник в каплю смазки основанием другой руки, как показано здесь.
При этом смазка вдавливается в подшипник и выходит с другого конца. Убедитесь, что вы нанесли смазку на каждый зазор в подшипнике. Вы хотите, чтобы это было красиво и yucky. Затем положите свою опору на чистую тряпку.
Ваши внутренние ступичные подшипники лежат в центральном отверстии барабана или диска. В это время вы должны решить, собираетесь ли вы снимать внутренние подшипники, чтобы проверить и упаковать их. Вообще говоря, если внешние подшипники выглядят нормально, внутренние тоже в порядке. Если вы не планируете переупаковывать внутренние подшипники, не пытайтесь извлечь их из барабана.
Если вы переупаковываете внутренние подшипники, сдвиньте тормозной барабан к себе, оставив внутренние подшипники на месте.
Не снимайте барабан полностью со шпинделя. Вместо этого снова завинтите регулировочную гайку, потяните барабан на себя и отодвиньте его назад. Регулировочная гайка должна зацепить внутренний подшипник и его смазочное уплотнение и высвободить их из ступицы.
Очистите и набейте внутренние подшипники.
Используйте описанную технику для очистки и уплотнения внешних подшипников. Протрите отверстие во ступице барабана, где находился внутренний подшипник; затем возьмите кусок смазки и разгладьте его в отверстие.
Убедитесь, что смазка заполняет дорожки внутри ступицы, где установлен подшипник. Вытрите лишнюю смазку вокруг отверстия снаружи, чтобы она не разлеталась во время движения автомобиля и не могла повредить тормоза.
Вставьте внутренний подшипник в ступицу узким концом вперед и нанесите слой смазки на уплотнительный конец (плоская гладкая сторона).
Чтобы правильно установить новый сальник, вдвиньте его равномерно; в противном случае он погнется или сломается, и вы потеряете смазку.
Найдите полую трубу или большую муфту из набора торцевых ключей, которая имеет примерно такой же диаметр, как уплотнение. Плоской гладкой стороной уплотнения к себе поместите уплотнение в отверстие ступицы и с помощью трубы или раструба осторожно и равномерно переместите его в ступицу. Новое уплотнение должно оказаться заподлицо с внешней стороной ступицы или немного внутри нее.
Аккуратно соберите все в обратном порядке.
Используйте схему на шаге 3, чтобы правильно все восстановить.
Об этой статье
Эта статья взята из книги:
- Ремонт автомобилей для чайников, 2-е издание,
Об авторе книги:
Дина Склар — известный специалист по ремонту автомобилей. Она появлялась в сотнях радио- и телешоу, включая шоу NBC Today и NBC Nightly News . Склар читает лекции на международном уровне об экологическом воздействии транспортных средств и активно продвигает программы солнечной энергии в жилых домах. Склар также является автором Покупка машины для чайников.
Эта статья можно найти в категории:
- Общий ремонт и техническое обслуживание автомобиля,
Замена колесного подшипника и концентратора — Kanga Motorsports
Джеймс Чартрес
Spec Racer Ford
Стресс во время гонок создает большую нагрузку на ступичные подшипники автомобиля Spec Racer Ford, особенно с новыми более липкими шинами. Для замены ступичного подшипника необходимо снять стойку с автомобиля и использовать пресс с набором штампов, подогнанных под обоймы подшипников.
Tools and Equipment Needed:
SKF B31 Wheel Bearing / Enterprise PN: 200436
Press
Wheel Bearing Dies
11/16, 3/4, 15/16 inch Wrench / Spanners
Глубокая головка 19 мм, 3/4, 15/16 дюйма
Храповой механизм 3/8 дюйма
Торцевая головка E14
Impact Driver and Adapters
Hammer
Drift
Screwdriver
Needle Nose Pliers
Bench Top Vise
Rags
Cleaner and Degreaser
035
Замена подшипника ступицы колеса
Самое сложное при замене ступичного подшипника колеса — убедиться, что у вас есть доступ к прессу для извлечения старого подшипника и установки нового подшипника.
Начните с разрыва гаек с помощью 19-мм головки и трещотки на 3/8 дюйма. Пока не снимай колесо. Домкратим машину и ставим под нее домкраты. Используйте ударный привод с головкой глубиной 19 мм, чтобы открутить зажимные гайки. Уберите колесо в сторону.
Используя головку Torx E14 и трещотку привода 3/8, открутите два болта, удерживающие тормозной суппорт на месте. Я склонен размещать его на раме над блоком педалей, чтобы он не мешал. Затем сдвиньте ротор, чтобы получить доступ к стойке.
С помощью ключа на 11/16 ослабьте гайку поперечной рулевой тяги. Пока не снимайте гайку. Снимите шплинт с нижней корончатой гайки. Используйте ключ на 3/4 дюйма, чтобы ослабить нижнюю корончатую гайку.
Ослабив гайки, вы можете постучать сбоку по рулевому рычагу и отделить рулевую тягу от стойки. Ударьте молотком по рулевому рычагу только после того, как несколько раз рулевая тяга должна ослабнуть. Не разбивайте верхнюю часть рулевой тяги, так как вы можете испортить резьбу.
Используйте гаечный ключ на 3/4 дюйма и глубокую ударную головку в сочетании с ударным гайковертом, чтобы открутить два болта верхнего кронштейна.
Теперь стойка должна быть освобождена от автомобиля. Поместите его в настольные тиски. В зависимости от того, насколько плох ступичный подшипник, вы можете использовать острогубцы, чтобы удалить шплинт на задней части стойки. Если подшипник действительно плохой, он раздавил штифт, и вам может понадобиться выколотка, чтобы выбить его.
С помощью ключа на 15/16 отверните заднюю корончатую гайку и стопор со шпинделя. На действительно плохих подшипниках ступица вылезет сразу. Некоторые подшипники могут понадобиться, чтобы вытащить переднюю ступицу.
Сняв ступицу, очистите стойку, чтобы добраться до стопорного кольца.
С помощью тупой отвертки снимите стопорное кольцо подшипника со стойки.
Теперь можно выпрессовать подшипник с обратной стороны. Вам понадобится какой-то способ удерживать стойку на месте и матрица, соответствующая размеру подшипника. Я видел, как люди используют старые поршни тормозных суппортов. Следите за тем, чтобы подшипник выдавливался равномерно. Переместите и отрегулируйте вертикальное положение в прессе, чтобы подшипник получился квадратным.
Очистите стойку тряпкой и обезжиривателем.
Используйте пресс для установки нового подшипника SKF B31 в стойку. Вам понадобится матрица правильного размера, чтобы надавить на подшипник, и способ удержания стойки. Убедитесь, что он идет по квадрату. Возможно, вам придется переместить стойку из стороны в сторону.
Мне нужна была новая ступица колеса, Enterprise PN: 1197035.
С новым подшипником в стойке напрессуйте подшипник на новую ступицу.
В стойке и ступице должны быть установлены новые подшипники. Установите стопорное кольцо с обратной стороны.
Теперь установите стойку обратно на автомобиль. Я вставил один из верхних болтов крепления на место, затем подсоединил нижний конец тяги. Установите прокладку и корончатую гайку. Затем установите на место болт рулевой тяги и гайку. Установите второй болт верхнего крепления. Теперь закрутите все вниз.
Обязательно установите стопорный штифт через корончатую гайку.
Установите на место тормозной диск и суппорт и затяните их с помощью головки Torx E14. Замените колесо и затяните зажимные гайки. Опустите автомобиль на землю и затяните гайки, и все будет готово.
