Пневматическая подвеска роднит дорогие вcедорожники и седаны с грузовиками и автобусами. Автор описал ее устройство, принцип работы и преимущества.
«Ситроен» уже почти 60 лет совмещает пневматику с гидравликой. Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает.
«Ситроен» уже почти 60 лет совмещает пневматику с гидравликой. Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает.
«Ситроен» уже почти 60 лет совмещает пневматику с гидравликой. Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает.
Ключевое отличие пневмоподвески — в упругом элементе. Вместо пружин и рессор здесь герметичная камера, наполняемая воздухом. Ее устанавливают на амортизатор сверху или рядом с ним. Характеристики от выбранного решения не зависят, основное внимание уделяется компоновке. Например, на «Ауди-А6» с передним приводом применялись разнесенные амортизаторы и подушки, а на той же машине с шильдиками quattro — единая пневмостойка.
Схема пневмоподвески

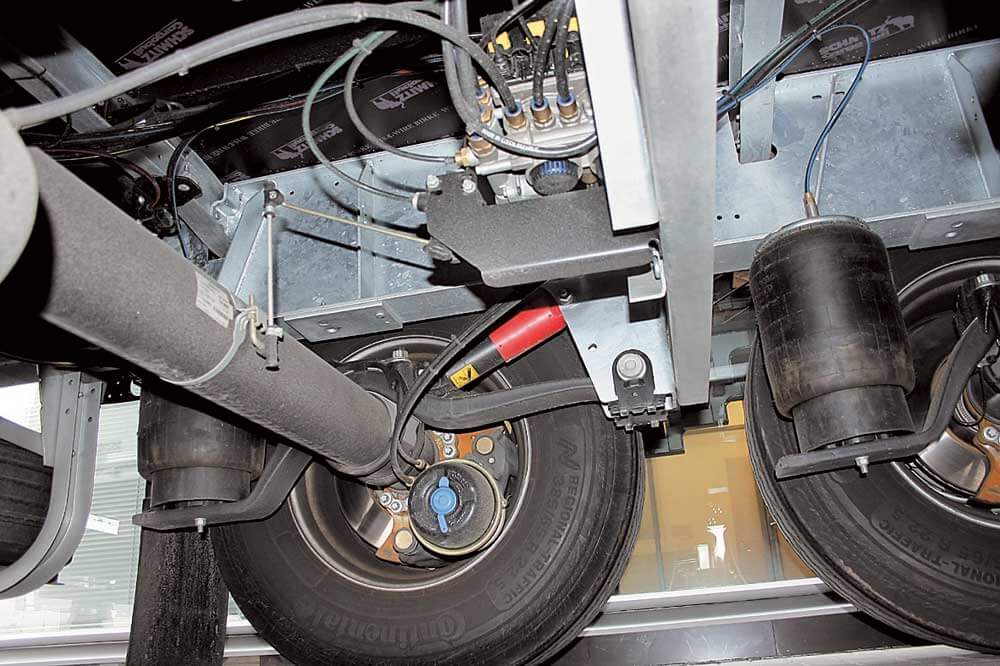

Пневмоподвеску применяют в двух случаях: для повышения комфорта и при большой разнице между снаряженной и максимальной массами автомобиля. У грузовиков она встроена в сложную схему пневматики наряду с тормозами (ЗР, 2012, № 7). У легковых в систему входят датчики уровня кузова, баллонресивер для хранения подготовленного воздуха, компрессор с осушителем и датчиком температуры, электронный блок управления, блоки электромагнитных клапанов, а также сами пневматические упругие элементы. Схема движения воздуха незатейлива. Компрессор засасывает его из атмосферы и, прогнав через осушитель, наполняет им ресивер емкостью 5–10 л. Здесь он хранится под давлением, доходящим в процессе работы до 20–23 бар. Для избавления от влаги используют абсорбирующие гранулы.
Помимо стандартного положения, часто предусмотрены еще два — повыше и пониже. Выбирает водитель, но окончательное слово за электроникой. При достижении определенной скорости (обычно 35–40 км/ч) машина автоматически опустится до нормального уровня.
Продвинутые модели сами играют клиренсом в зависимости от скорости и рельефа дороги, не информируя водителя. На магистрали кузов приближается к дорожному полотну еще на 20–25 мм.Помимо стандартного положения, часто предусмотрены еще два — повыше и пониже. Выбирает водитель, но окончательное слово за электроникой. При достижении определенной скорости (обычно 35–40 км/ч) машина автоматически опустится до нормального уровня. Продвинутые модели сами играют клиренсом в зависимости от скорости и рельефа дороги, не информируя водителя. На магистрали кузов приближается к дорожному полотну еще на 20–25 мм.
Помимо стандартного положения, часто предусмотрены еще два — повыше и пониже. Выбирает водитель, но окончательное слово за электроникой. При достижении определенной скорости (обычно 35–40 км/ч) машина автоматически опустится до нормального уровня. Продвинутые модели сами играют клиренсом в зависимости от скорости и рельефа дороги, не информируя водителя.
На магистрали кузов приближается к дорожному полотну еще на 20–25 мм.
Основной плюс пневматической подвески — поддержание неизменного дорожного просвета и плавности хода независимо от нагрузки. Как только датчики фиксируют уменьшение расстояния от центра колеса до верхней кромки колесной арки, электронный блок открывает клапаны, впускает дополнительный воздух в камеры и автомобиль приподнимается. Надо немного опустить — наоборот, стравливает.
Конструкция пневматической стойки:
Конструкция пневматической стойки
1 — воздушная полость;
2 — верхняя часть корпуса;
3 — газовая полость амортизатора;
4 — манжета;
5 — двухтрубный гидравлический амортизатор;
6 — компенсационная полость амортизатора;
7 — поршень пневмокамеры;
8 — наружная направляющая манжеты.
По мере необходимости компрессор пополняет запас воздуха в ресивере.
Небольшие утечки в системе допустимы, поэтому при длительной стоянке с выключенным двигателем машина под собственным весом опускается до минимального уровня. Разумеется, после пуска мотора компрессор поднимет давление. Однако при сильно изношенных элементах автомобиль может и не восстановить осанку: поскольку насос не рассчитан на постоянную работу, датчик температуры выключит его из-за перегрева. Примечательно, что даже на заглушенной машине, когда компрессор не работает, электроника регулярно просыпается и проверяет положение кузова. Выявленный крен устраняется просто: стойки равняются по самой нижней.
Тип и архитектура подвески значения не имеют. При желании комплектом камер, ресивером и компрессором оснастят хоть «Ладу», хоть «Ламборгини».
Тип и архитектура подвески значения не имеют. При желании комплектом камер, ресивером и компрессором оснастят хоть «Ладу», хоть «Ламборгини».
Тип и архитектура подвески значения не имеют.
При желании комплектом камер, ресивером и компрессором оснастят хоть «Ладу», хоть «Ламборгини».
Иногда на универсалах, минивэнах и вседорожниках пневмоэлементами снабжают только заднюю ось. Подразумевается, что багажник (или третий ряд сидений) периодически принимает на себя повышенную нагрузку и, следовательно, машина сильно приседает на корму. Нажав клавишу в багажном отсеке, можно принудительно опустить заднюю часть, облегчив погрузку тяжелых вещей. Причем данная опция положена не только премиум-классу, но и, к примеру, вполне доступному «Ситроену-С4 Пикассо».
Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает. Плюсы те же: выдающаяся плавность хода, регулируемый дорожный просвет, оптимальная развесовка.
Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает. Плюсы те же: выдающаяся плавность хода, регулируемый дорожный просвет, оптимальная развесовка.
Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает.
Плюсы те же: выдающаяся плавность хода, регулируемый дорожный просвет, оптимальная развесовка.
Однако чаще пневмоподвеской оборудуют все четыре колеса, давая возможность в зависимости от условий движения изменять дорожный просвет. Такая схема встречается не только на вседорожниках, но и в спорткарах. Идеальный вариант — отдельный контур и индивидуальное управление каждой камерой. Так удается эффективнее противодействовать продольному и поперечному кренам, что благотворно сказывается и на комфорте, и на управляемости.
Чтобы вывесить автомобиль с пневматикой на домкрате, предусмотрен особый режим подвески. Некоторым системам достаточно поднять машину в верхнее положение, а иногда управляющая электроника самостоятельно распознаёт ситуацию и принимает необходимые меры.
Как это устроено: игры воздуха пневмоподвески
Пневматическая подвеска роднит дорогие вcедорожники и седаны с грузовиками и автобусами. Автор описал ее устройство, принцип работы и преимущества.
Как это устроено: игры воздуха пневмоподвески
производитель пневмоподвески для коммерческого транспорта №1
Пневмоподвеска в настоящее время — популярное средство не только для увеличения грузоподъемности автомобиля. Усилить рессоры или пружины, улучшить устойчивость, комфорт и выносливость штатной подвески можно на любом автомобиле.
Не обязательно проводить усиление рессор добавляя дополнительные листы. Установите вспомогательную пневмоподвеску.
Пневмоподвеска для передней или задней оси может быть установлена на Газ (Газель Некст / NEXT, Газон Некст / NEXT, Газель Бизнес), Форд Транзит (Торнео, Кастом) с задним, передним или полным приводом, Фиат Дукато, Пежо Боксер, Ситроен Джампер, Ивеко Дейли, Мерседес Спринтер, Фольксваген Крафтер, Рено Мастер, Фольксваген Амарок, Тойота Хайлюкс, Митсубиши Л200, Хендай HD и многие другие.
Наши комплекты пневмоподвески способны помочь в решении таких задач как:
- увеличение дорожного просвета загруженного автомобиля;
- защита деталей штатных деталей подвески от поломки;
- обеспечение дополнительного комфорта автомобиля;
- обеспечение возможности использовать максимальную грузоподъемность;
- сокращение нагрузки на штатные амортизаторы и рессоры;
- уменьшение расходов на ремонт и обслуживание оригинальной подвески;
- улучшение управляемости и устойчивости автомобиля.
Купить комплектующие для пневмоподвески можно также в компании Пневмопродукт.
- Пневмоподушки (пневмобаллоны, пневморессоры, подушки)
- Кронштейны для пневмоподвески
- Воздушные фитинги
- Воздушные трубки
- Манометры для пневмоподвески
- Пневмо клавиши, пневмо-электро клавиши
- Электромагнитные клапаны
- Влагоотделители, осушители воздуха
Стоимость пневмоподвески не большая, по сравнению с её преимуществами.
Наш интернет магазин дает вам возможность купить комплект пневмоподвески для вашего автомобиля без лишних наценок и длительных поисков подходящей модели. У нас вы найдете комплекты пневмоподвески для коммерческого, пассажирского и легкового транспорта европейского и отечественного производства, а так же компоненты пневмоподвесок, комплектующие и аксессуары.
Купить пневмоподвеску на любой автомобиль в интернет-магазине Пневмопродукт может каждый житель России, независимо от региона.
Доставка выполняется в любой населенный пункт страны. Мы работаем со всеми транспортными компаниями и курьерскими службами.
Вам нужно лишь поместить подходящие товары в корзину, выбрав дополнительно при необходимости услугу по установке пневмоподвески в нашем центре или другие опции, доступные в карточке товара. Далее перейти в корзину, нажать кнопку оформления заказа и заполнить все запрашиваемые системой данные. Либо связаться с нашими менеджерами любым удобным способом (почта, телефон, вацап, вайбер, смс, и т.д., которые помогут вам сделать правильный выбор, проконсультируют вас по всем интересующим вопросам и оформят заказ.
Оплатить пневмоподвеску можно любым удобным способом. Мы принимаем как наличные, так и безналичные платежи. А еще мы работаем с НДС!
Установка пневмоподвески не сложная процедура.
Чтобы самостоятельно установить пневмоподвеску от компании Пневмопродукт вам не понадобятся специальные навыки или профессиональный инструмент. Монтаж легко выполняется при помощи стандартного набора инструментов, а также нашей инструкции, которая прояснит для вас все необходимые детали.
Вы также можете обратиться в наш сервис, для установки пневмоподвески. Наши мастера сделают это быстро и не дорого.
Найти в интернет-магазине пневмоподвеску на Ваш автомобиль легко и просто, так как на сайте реализован умный поиск, а структура каталога отличается удобством и продуманностью. Так же вы можете использовать фильтры при подборе оборудования, такие как наличие в комплекте системы управления, вид панели управления, тип пневморессор и т.д.
Цена комплекта пневмоподвески и прочего оборудования в интернет-магазине и другая необходимая информация всегда доступна для каждого посетителя. Консультация возможна по телефону или непосредственно на сайте.
В интернет-магазине компании Пневмопродукт пневмоподвеску на любой автомобиль купить можно в 1 клик, оставив исключительно информацию для оформления заказа. Для этого следует нажать кнопку «Быстрый заказ».
Купить и установить лучшую пневмоподвеску для коммерческого транспорта от производителя? Вы по адресу.
Пневмопродукт — у нас вы точно найдете качественное оборудование, лучшие условия и внимательный сервис.
Что такое пневматическая подвеска?
Что такое пневматическая подвеска?
Пневматическая подвеска — это тип подвески, которая поддерживает нагрузку на наполненные воздухом резиновые мешки, а не на стальные пружины. Сжатый воздух подается тем же воздушным компрессором с приводом от двигателя и ресиверами, которые подают воздух в пневматическую тормозную систему.
Как правило, системы пневматической подвески входят в стандартную комплектацию вездеходов . Между тем, профессиональные транспортные средства, такие как мусоровозы или самосвалы, используют подвески с листовыми рессорами из-за их большей долговечности и грузоподъемности.
В чем разница между пневмоподвеской и рессорной подвеской?
Самая большая разница между двумя типами подвески заключается в том, как они поглощают удары от дороги.
В подвесках с листовыми рессорами используются слои полос, известные как листовой пакет. Эти полосы или листья крепятся к раме прицепа. Затем ось автомобиля прикрепляется к центру створок. Листья сжимаются и поглощают движение, когда ось движется, вместо того, чтобы передавать энергию шасси.
Пневматическая подвеска амортизирует удары с помощью клапанов, воздухопроводов, воздушных баллонов и подушек или сильфонов с пневматическими пружинами. В пневматической подвеске используется тот же воздушный компрессор, что и в тормозной системе грузовика. Компрессор подает воздух в мешки, которые действуют как пружины.
Многие водители предпочитают пневматическую подвеску, поскольку она улучшает ходовые качества на дальних дистанциях. Водители сообщают, что при использовании рессорной подвески они испытывали большую усталость из-за резкого движения кабины во время движения.
Преимущества и недостатки системы пневматической подвески
В зависимости от потребностей бизнеса менеджеры автопарка могут решить, приобретать ли автомобили с пневматической подвеской.
Вот некоторые преимущества и недостатки, о которых следует знать.
Комфортная езда : Подушки безопасности обеспечивают гораздо более плавный ход благодаря металлическим цилиндрическим пружинам.
Регулировка плавности хода : Используя систему управления для регулировки давления воздуха, водители могут обеспечить ровность и устойчивость как легких, так и тяжелых грузов.
Изменяемая высота дорожного просвета : Пневматическая подвеска улучшает высоту дорожного просвета в зависимости от веса груза и скорости автомобиля.
Увеличенный срок службы активов : Меньшая вибрация снижает износ систем подвески и прицепов, снижает общие затраты .
Расходы : Установка и ремонт пневматической подвески как производителя оригинального оборудования (OEM), так и вторичного рынка может стоить больше, чем подвески с листовыми рессорами.
Установка : В то время как сегодняшние комплекты пневматической подвески уменьшили потребность в резке и сверлении, изделия для подвески по-прежнему требуют профессиональной установки.
Надежность : Если подушки безопасности не высокого качества, они могут протечь и даже лопнуть, что приведет к сбоям в работе и даже к нарушению работы тормозной системы.
Уязвимости при обслуживании : Эти системы могут быть подвержены обычному ремонту, включая ржавчину или повреждение от влаги, перегорание компрессора, а также утечки или отказы трубок.
Настройка Профилактическое обслуживание помогает продлить срок их службы.Расход топлива: Пневматическая подвеска тяжелее листовой подвески, что может привести к большему расходу топлива . Кроме того, для работы компрессора требуется больше топлива.
Плюсы и минусы пневматической подвески вторичного рынка
Что хорошего и что плохого в пневматической подвеске, и как эти системы на самом деле работают? Поясним…
Напомнить позже
Немногие модификации разделяют автомобильное сообщество так, как неоригинальные системы пневматической подвески. Для кого-то такая установка — лучший компромисс, в то время как другие могут настаивать на том, что автомобиль с воздушным приводом «испорчен».
Но как именно работают эти системы, каковы их преимущества и недостатки?
Что входит в комплектацию пневматической подвески?
Прежде чем двигаться дальше, давайте взглянем на компоненты, из которых состоит система пневматической подвески.
Пневматическая установка по-прежнему имеет стойки, как и любой нормальный автомобиль, только здесь пружины заменены подушками безопасности. Обычно они изготавливаются из резины и полиуретанового композита и надуваются с помощью воздушного резервуара и компрессора.
Пульт дистанционного управления, который иногда можно заменить приложением для смартфона, позволяет пользователю выбирать желаемую высоту переднего и заднего клиренса. Чем больше воздуха закачивается в подушки, тем выше дорожный просвет.
Воздушные линии должны проходить через автомобиль, чтобы соединить бак с мешками через коллектор давления воздуха, и где-то в автомобиле необходимо будет установить модуль управления. Некоторые комплекты, например, сделанные Air Lift Performance, содержат коллектор и модуль управления, объединенные в одном компоненте. Тем временем AirRex производит систему, которая включает в себя упаковку большинства компонентов, включая резервуар, в единую коробку с витриной.
Плюсы
1018 КБ
Комфорт — это большое. Есть причина, по которой основные производители все чаще обращаются к пневматической подвеске (хотя и в несколько иной форме) — отказ от обычных пружин обеспечивает гораздо более плавную езду. В конце концов, вы в буквальном смысле плаваете на воздушной подушке. Да, вы можете занизить свой автомобиль с помощью койловеров, но в результате автомобиль будет ездить более жестко, чем на воздухе.
Тогда вам следует подумать о гибкости. Хотите врезать свою машину прямо в землю перед следующим шоу? Это нормально, просто поднимитесь с более удобным дорожным просветом, нажмите несколько кнопок, и вуаля, вы на месте. Надеетесь, что он будет относительно низким на дороге, но беспокоитесь о лежачих полицейских и пандусах? Опять же, никаких хлопот — поднять машину, чтобы избежать ужасного хруста, раздающегося по салону, можно быстро и легко.
Минусы
Одним из самых больших недостатков пневматических систем был сложный и инвазивный процесс установки, который иногда включал в себя множество неприятных вырезов и сверлений. К счастью, комплекты пневматической подвески, которые почти можно было бы считать «болтовыми», теперь гораздо более распространены, и их не нужно резать.
Вам, по крайней мере, нужно будет просверлить отверстия для установки компрессора, коллектора и бака, а затем возникнет проблема всего того места в багажнике, которое вы потеряете для упомянутого бака. Вам также понадобится большой, если вы надеетесь на быструю работу, которая не требует, чтобы шумный компрессор работал все время.
Расходы — еще один большой недостаток — еще до того, как вы подумаете о затратах на рабочую силу, вы получите несколько тысяч долларов за комплект сам по себе. Другими словами, достаточно, чтобы получить очень хороший комплект койловеров, и это еще один момент, который нужно отметить: если вам нужна максимальная производительность, подушки безопасности не для вас.
