Как подключить камеру заднего вида к магнитоле. Как подключить китайскую камеру заднего вида

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток.

Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

• сам комплект камеры с проводами;
• отвертка;
• набор ключей;
• плоскогубцы;
• пластиковые стяжки;
• изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

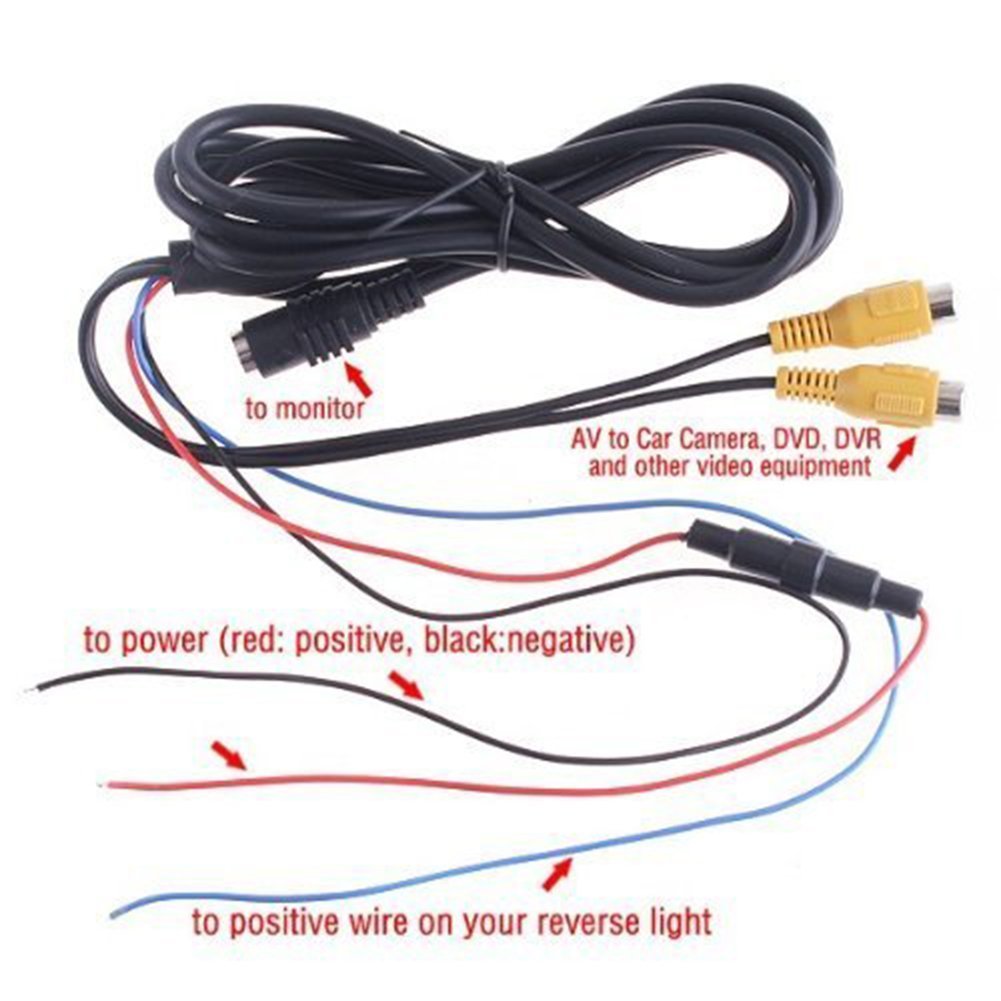

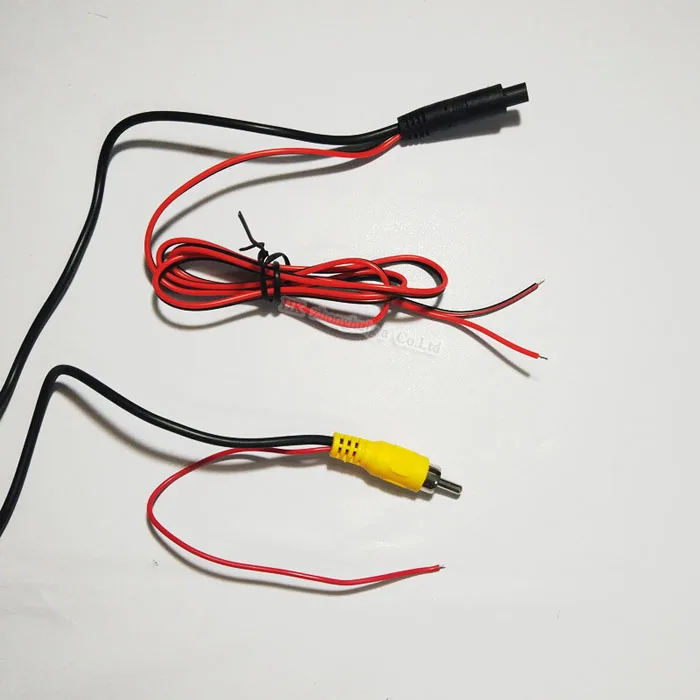

Стандартный кабель подключения состоит из двух частей:

• желтый – сигнальный;
• красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

• Красный провод подключается к фонарям, черный – на массу машины.
• Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
• При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
• Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

• при переключении на заднюю передачу;
• в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

• обесточивается бортовая сеть машины;
• переднюю камеру устанавливают на держателе зеркала заднего вида;
• монтируют заднюю;
• для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
• если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
• проверяем соединения согласно схеме установки, включаем аккумулятор;
• настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

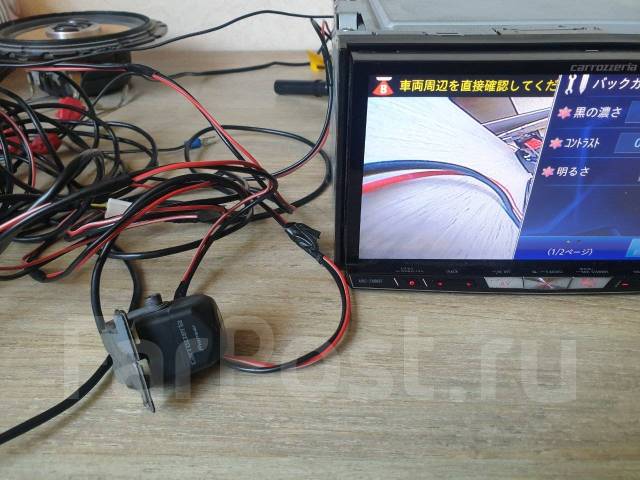

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

• Питание камеры подводится от фонаря заднего хода.
• Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
• Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Во время движения в потоке машин водителю важно как смотреть вперёд, так и видеть то, что происходит сзади. Когда наше авто оснащено специальной видеокамерой, которая даёт нам оглянуться назад, не поворачивая при этом головы и не упуская из поля зрения дорогу, наша безопасность повышается в несколько раз. Но далеко не в каждом автомобиле, выезжающем из дверей автосалона к новому владельцу, предусмотрен такой сервис. Если в комплектацию авто не входит камера заднего вида, помогающая свести к нулю риски столкновения на дорогах и при парковке, автовладелец может самостоятельно добавить такую функцию к штатной магнитоле, а также установить и подключить её к планшетному компьютеру, автотелевизору, навигатору, смартфону, зеркалу заднего обзора.

1. Камеры переднего вида. Помогают осуществлять контроль дорожной ситуации в таких местах, где видимость обстановки ограничена, например, при выезде и въезде в ворота, при повороте за угол здания. Наличие такой техники предотвращает повреждения корпуса автомобиля. Когда передний бампер приближается к преграде, ограничивающей обзорность, камера отображает то, что происходит справа и слева по ходу движения автомобиля.
2. Камеры заднего обзора. Иногда имеют внешнюю стилизацию корпуса, которая подходит под конкретную марку автомобиля, но могут быть и универсальными, подходящими для любой модели авто. Устройство имеет специальный защитный кожух, охраняющий от попадания внутрь пыли, грязи и влаги. У неё может быть функция подсветки, за счёт которой изображение не теряет высокое качество в любых условиях, например, во время тумана или при слабой освещённости дороги. Главное назначение видеокамеры — информировать водителя о том, что творится на дороге сзади. Изображение с неё направляется на установленный в салоне монитор, глядя на который водитель оценивает расстояние до объектов, находящихся позади машины.

Корпус камеры заднего вида может быть стилизован под конкретную марку автомобиля

Несколько характеристик, на которых стоит сосредоточить внимание, выбирая для нашей машины камеру заднего обозрения:

1. Угол обзора. Он может составлять 100, 120, 140 и 170 градусов. Чем выше градус угла обзора, тем обширнее и полнее будет выглядеть картина происходящего сзади. Но и цена видеокамер, имеющих более высокий градус угла обзора, будет выше.
2. Разрешение экрана камеры. Эта характеристика напрямую связана с качеством видеоизображения. Несмотря на то что техника снимает только происходящее сзади, качество изображаемой картинки имеет немаловажное значение.
3. Устойчивость к температурным колебаниям. Данная характеристика может повлиять на продолжительность службы видеокамеры. Ведь от погодных условий (ветер, мороз, жара, осадки) во многом зависит, сколько времени прослужит выбранный гаджет. То есть, корпус видеокамеры должен быть достаточно прочным, чтобы сопротивляться природным воздействиям.
4. Сколько весит камера. В действительности, сколько бы она ни весила, эта характеристика большого значения не имеет, поскольку все современные видеокамеры заднего обзора по своим габаритам довольно компактны, к тому же они имеют вполне устойчивые крепления.
5. Дальность подсветки, её наличие или отсутствие. Присутствие подсветки имеет дополнительные плюсы во время езды по дороге и при парковке в условиях слабого освещения окружающей среды и при неблагоприятных атмосферных условиях. Дальность подсветки прямо пропорциональна дальности обзора картины сзади. Чем дальше расстояние от заднего объекта, тем лучше его видно при наличии оптимальной подсветки.
6. Форма корпуса камеры. Также при покупке подходящего видеоустройства стоит уделить внимание его форме. Исходя из этого мы будем выбирать, в какое место автомобиля её вмонтировать. Надо заметить, что не все модели видеокамер укомплектованы необходимыми креплениями. Возможно, придётся вносить какие-то изменения в местах состыковки техники с деталями корпуса нашей машины.

Выбор места посадки в автомобиле

Перед тем как начать установку видеокамеры, выберем для неё удобное место посадки. Можно встроить её прямо в бампер, просверлив дрелью специальное отверстие. Монтаж можно произвести на рамке плафона, который отвечает за подсветку регистрационного знака. Преимущество выбора этого места для посадки в том, что она будет почти незаметна для постороннего глаза.

Ещё одним удобным местом для установки видеоустройства может послужить ручка, открывающая багажник. Но здесь существует риск повреждения глазка камеры и быстрого изнашивания. К тому же она может привлечь к себе нежелательное внимание охотников за автомобильными аксессуарами.

Можно посадить технику на крышу автомобиля. Такое место подходит для микроавтобусов. Глазок, установленный на высоте, меньше подвержен риску повреждения и кражи.

Фотогалерея: наглядные примеры посадочных мест для видеокамеры

Глазок камеры врезан в задний бампер автомобиля Глазок камеры вмонтирован в ручку, открывающую багажник
Камера установлена на рамку плафона, отвечающего за подсветку номерного знака
Камера установлена на крышу автофургона

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

• чувствительность;
• угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле. Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой. Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Как установить и подключить камеру к магнитоле и прочей технике

Процедура установки камеры заднего обозрения, как правило, индивидуальна для каждой марки автомобиля. Но есть такие общие рабочие моменты, которые применимы для любой автомашины. Для начала определимся с подручными инструментами и материалами, необходимыми для работы. Вот минимальный перечень того, что нам понадобится:

• изолирующая лента и скотч;
• клей и герметик;
• набор пассатижей, отвёрток и разводных ключей;
• паяльник, кислота, припой;
• электродрель и свёрла;
• электрические провода.

Для монтажа камеры заднего вида понадобятся специальные инструменты

Процедура установки видеокамеры

1. Работа начинается с монтажа глазка видеокамеры. Если на автомобиле есть специальные места, предназначенные для посадки камеры, тогда достаточно извлечь оттуда пластиковые заглушки и поместить видеоустройство в эти отверстия. Но такие посадочные места предусмотрены не во всех автомобилях. Поэтому нам придётся сверлить дырки в бампере — в том самом месте, которое мы предварительно назначили для посадки видеоглазка. Берём электродрель со сверлом нужного диаметра и приступаем к работе. Затем проводим клеем или герметиком по внешней стороне глазка и плотно вставляем глазок в подготовленное отверстие.
2. Вытягиваем провода, идущие от камеры, и проводим их в багажное отделение. Присоединяем отрицательный конец провода к массе автомобиля с помощью болта, предварительно зачистив отверстие под болт наждачной бумагой, чтобы обеспечить надёжный контакт. Провод со знаком плюс лучше всего подключить к силовому кабелю одного из задних автомобильных фонарей. В таком случае подача электропитания на видеокамеру будет происходить одновременно с включением заднего хода.
3. Теперь, после подключения видеокамеры к электросети, будем протягивать через автомобильный салон видеокабель для последующего соединения с монитором. В том случае, если длины провода окажется недостаточно, нам придётся удлинить его согласно выбранному маршруту, стараясь сделать это аккуратно и эстетично, чтобы провод случайно не попал под крепёжные элементы с риском быть впоследствии повреждённым.

Процесс самостоятельного подсоединения камеры заднего вида к монитору автомобиля доступен каждому автолюбителю

Соединяем камеру с монитором

Если у монитора, к которому подсоединяется задняя видеокамера, есть несколько похожих друг на друга разъёмов, будем ориентироваться на то, чтобы провод и видеовход были одинакового цвета. На магнитоле, у которой есть дисплей, с задней стороны должен находиться специальный вход, предназначенный для подключения видеокамеры.

После соединения магнитолы с задней видеокамерой требуется подсоединить её к электросети. Здесь очень важно не перепутать полярность подключаемых проводов.

Для монтажа монитора на панели приборов можно использовать двухсторонний скотч, шурупы или саморезы.

На этой схеме наглядно показан порядок соединения камеры заднего вида с монитором, установленным на панели приборов автомобиля

Способы подключения

Подключить камеру к монитору можно несколькими способами. Для этого можно использовать стандартный кабель типа «тюльпан», который состоит из шести проводов с трёхцветными штекерами.

Камеру заднего вида можно подключить к монитору с помощью стандартного кабеля типа «тюльпан»с трёхцветными штекерами

Камеру заднего обзора можно подключать и с помощью беспроводных модулей, например, по WiFi. Такой способ совместим с любыми видеоустройствами, которые имеют интерфейс CVBS («тюльпан»). Картинка с камеры передаётся на дийсплей планшета, смартфона или магнитолы на платформе Android (версии 2.2 или выше) и iOS (версии 4.3 или выше). Подключение идёт по WiFi через протокол 802.11 b,g,n с шифрованием WPA2.

После окончания монтажных операций необходимо произвести проверку на работоспособность устройства во всевозможных режимах.

Настройка устройства заднего вида

Для нормальной работы нашего умного видеоустройства необходимо провести его дополнительную настройку и проверить на работоспособность. Перед настройкой включаем зажигание. Далее производим следующие действия:

1. Включаем магнитолу, выбрав режим Settings [настройки].
2. Затем заходим в раздел «камеры» и выбираем значение: «задняя».
3. При помощи кнопок на джойстике настраиваем фокус обзора таким образом, чтобы он был удобным для глаза и соответствовал нашим предпочтениям.
4. На этом настройка нашего видеоустройства завершена. Можно переходить к его практическому использованию.

После завершения установки и настройки камеры заднего вида с выводом на экран магнитолы можно переходить к её практическому использованию

Осталось напомнить о мерах безопасности, которые необходимо соблюдать при проведении монтажных работ.

Подключение двух камер

Кроме камеры заднего обозрения также можно установить и камеру переднего вида. Желательно, чтобы фронтальная камера имела достаточно большой угол обзора. Передняя камера поможет водителю безопасно выруливать на дорогу из таких зон, которые ограничивают видимость объектов, расположенных по правому и левому борту.

Схема подключения к автомагнитолеодновременно двух камер — заднего и переднегообзора

Для успешного использования двух камер одновременно магнитола должна иметь 3 видеовыхода. Такие автомагнитолы представлены на прилавках магазинов в достаточном ассортименте. Но решение о том, каким оборудованием оснастить автомобиль, остаётся за водителем. Безопасной дороги и удачи на поворотах!

Здравствуйте! Меня зовут Надежда. Живу в Санкт-Петербурге. Моя профессия — дизайнер. Люблю природу и искусство, пешие прогулки и езду за рулём.

Отношение автолюбителей к устройствам, позволяющим контролировать пространство за задним бампером автомобиля, неоднозначно. Некоторые водители считают, что автомобильные гаджеты – это ненужные «навороты», которые не приносят абсолютно никакой пользы. Другие не представляют свою любимую машину без кучи современной электроники. Можно долго продолжать этот бессмысленный спор, однако нельзя не согласиться, что установка камеры заднего вида существенно облегчит жизнь как опытному водителю, так и начинающему автовладельцу. Данное устройство, в отличие от парктроника , позволяет избежать таких неприятностей, как наезд на открытый люк или столкновение с тоненькими столбиками, которые иногда устанавливают на парковочных местах в качестве ограждений. Рекомендации этой статьи расскажут вам, как подключить камеру заднего вида без помощи СТО.

Критерии выбора

Критерии выбора устройства напрямую зависят от функций, которые на него будут в дальнейшем возложены. Несмотря на то, что бюджетные камеры достаточно хорошо справляются со своими задачами и в большинстве своем имеют высокое разрешение, более дорогие устройства обладают рядом неоспоримых преимуществ.

• Чувствительность съемки. Чем выше значение данного параметра, тем лучше камера работает в условиях низкого освещения. Некоторые производители для комфортной езды ночью выпускают устройства, работающие исключительно в черно-белом режиме (сепия). Такой тип камер позволяет более уверенно совершать маневры задним ходом в темное время суток.
• Величина угла обзора. Бюджетные камеры часто имеют минимально допустимый угол обзора – 120°. В более продвинутых гаджетах это значение увеличивается до 180°, что позволяет водителю контролировать гораздо большую территорию. Однако существует и негативный момент большого обзора – так называемый «эффект панорамы», при котором обыденное восприятие картинки может быть немного искаженным.
• Тип крепления. Существует два вида камер:
  • Штатные. Выпускаются для определенных моделей автомобиля, что позволяет установить их с минимальными затратами времени без необходимости сверления дополнительных отверстий. Чаше всего штатные устройства устанавливают в плафон подсветки номера автомобиля или в ручку для открытия багажника.
  • Универсальные. Подходят для установки на любую марку автомобиля. Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа.

И штатные, и универсальные камеры комплектуются видеовыходом и разъемом питания.

Процесс установки

Любые работы с электрической проводкой автомобиля требуют обдуманных действий и соблюдения правил безопасности. Для предотвращения вероятности поражения электрическим током бортовую сеть транспортного средства следует в обязательном порядке обесточить. Для этого надо отключить систему зажигания автомобиля и снять клеммы с аккумуляторной батареи .

Для установки практически любой камеры заднего обзора необходимо выполнить порядок действий, описанный ниже.

Поиск точки крепления. В большинстве случаев наиболее рациональным решением будет монтаж камеры над рамкой регистрационного номера транспортного средства.

Прокладка кабеля по салону транспортного средства. Основная масса автомобильных камер заднего вида оснащается пятиметровым кабелем со стандартным желтым RCA разъемом (тюльпан). Длины кабеля вполне хватает для установки устройства в любой легковой машине. При монтаже камеры в больших автомобилях (джипы, микроавтобусы, грузовые транспортные средства) не получится обойтись без дополнительного удлинительного кабеля и соединителя. Проводка камеры протягивается сначала в отсек багажника, затем провода следует проложить по одному из бортов автомобиля (чаще всего по левому) к магнитоле или к монитору. Для осуществления этой задачи следует демонтировать накладки порогов и, по возможности, убрать из салона сидения. Также следует обеспечить удобный доступ к разъемам устройства, к которому предполагается подключить камеру. После того как провода аккуратно уложены под ковровым покрытием салона, можно приступить к монтажу разобранных частей автомобиля.

Подключение камеры к электропроводке и к магнитоле автомобиля. Только правильно запитанное от сети устройство будет работать без перебоев длительное время, поэтому перед началом работ рекомендуется внимательно ознакомиться с идущей в комплекте схемой подключения устройства.

В большинстве случаев для своей работы камера нуждается в напряжении 12 В, которое можно получить от фонаря заднего хода. Провод питания камеры надо подключить к фонарю заднего хода через предохранительное устройство (предохранитель), защищающее электрическую цепь от возможной перегрузки и короткого замыкания. Плюсовой провод заднего хода можно также найти в районе передней приборной панели. Некоторые камеры уже оборудованы встроенным предохранителем. Если в комплектации нет этого устройства – его следует приобрести отдельно. Следующий этап – подключение желтого провода с RCA разъемом к предназначенному для этого выходу мультимедийного устройства. В случае отсутствия на магнитоле специализированного разъема для кабеля видеосигнала камера подключается к выходу «video in».

Некоторые модели современных камер заднего вида заменили коаксильный кабель для передачи видеосигнала на беспроводную технологию. В таком случае за передачу видеоизображения на дисплей отвечает установленный в магнитолу приемник, получающий непрерывные сигналы от передатчика камеры.

После того как все подключения были выполнены, каждый участок соединения кабелей нужно тщательно заизолировать для исключения возможности короткого замыкания. На заключительном этапе нужно подсоединить клеммы к аккумуляторной батарее и проверить работоспособность устройства.

Видео

Подключение камеры заднего вида пошагово в видеоматериале:

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

1. Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
2. Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
3. Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
4. Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
5. Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
6. Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
7. Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
8. Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

• установить видеокамеру в намеченное место;
• подключить питание камеры;
• вывести видеокабель в переднюю часть салона машины;
• подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Подключение камеры к магнитоле (дисплею автомагнитолы)

Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

Подключение видеокамеры к навигатору и навигационным устройствам

Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

Подключение камеры заднего вида к планшету и мобильным электронным гаджетам

Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

• В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
• Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
• Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
• Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
• Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи. Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.

Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья « » в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Ремонт камеры заднего вида автомобиля своими руками

Камера заднего вида — необходимая деталь автомобиля, помогающая избежать аварий, осуществлять обзор при включении задней передачи (зеркало заднего вида в этом случае явно проигрывает камере) и не двигаться «вслепую».

Какую модель камеры выбрать?

Каждый автолюбитель имеет свой взгляд на то, как выбрать камеру. Можно купить брендовую модель или заказать китайский аналог. Общая рекомендация: не гонитесь за дешевизной. Сиюминутное желание сэкономить может обойтись слишком дорого. Лучше приобрести камеру, которая будет отвечать требованиям удобства, качества и широкого обзора. Обязательно нужна гарантия. Постарайтесь найти модель, сделанную специально для Вашего автомобиля.

Типы камер выделяются по способу передачи видеосигнала: по проводам или через Wi-fi. Вариант 2 удобнее устанавливать и подключать. Но такое устройство может «конфликтовать» с Вашей магнитолой. Чтобы этого не произошло, изучите инструкцию и попросите совета у продавца

Характеристики, которые обязательно должны присутствовать:

— Круглосуточная работа камеры.

— Хороший обзор

— И черно-белая, и цветная съёмка.

— Водонепроницаемость.

— Разрешение устройства (когда ведётся съёмка).

— Наличие отметки цветом видео съемочных зон.

Где установить камеру заднего вида?

Обязательно обращайте внимание на:

— Ракурс съемки.

— Заметность — неприметность устройства.

— Удобство удаления пыли и грязи.

— Чистоту планируемого места установки.

Вполне приемлемый вариант — закрепление в районе плафона подсветки задних номеров. Иногда производители заранее оставляют для этого место. Владелец грузовика может закрепить камеру на крыше (правда, её не очень удобно будет протирать). Найдите в магазине особые кронштейны, позволяющие скрыть устройство, но позаботьтесь также о том, чтобы искажение обзора оказалось нулевым.

Этапы работы

1. Выбор места установки.

2. Монтаж (строго по инструкции).

3. Прикрепление к лампе заднего хода.

4. Соединение с монитором.

Сложно? Судите сами! Правда, если у камеры есть провода, придётся подумать, как их скрыть.

Закрепление камеры заднего вида на месте номерной подсветки

Разобрав обшивку задней двери, открутить крепеж рядом со кожаной ручкой.

— Выкрутить саморезы из ручек.

— Освободить пистоны от обивки.

— Убрать разъемы двери.

Видео удалено.

Видео (кликните для воспроизведения).

— Провести  демонтаж в планируемом месте установки.

— Снять плафон номерной подсветки.

— Установить устройство.

— Обеспечить соединение подсветки с цепями габаритных огней.

— Вернуть накладку на место!

— Подключить «минус» к крышке багажника.

— Удлинить провода питания для подсоедения к лампе заднего хода.

— Удлинить кабель, тянущийся к монитору, поместить его в гофрированную трубу.

Прикрепление камеры заднего вида к планке с осветительными приборами

— Проверить багажник (должен быть пустым).

— Провести демонтаж рамки номерного знака.

— Удлинить, если нужно, ножку устройства (с помощью стальной пластинки 3 на 5 см).

— Подготовить отверстие для объектива.

— Протянуть провода в багажник через заглушку (район заднего бампера/запаски).

— Снять обшивку с левого края багажника (в районе проводов магнитолы).

— Освободив доступ к разъёмам магнитолы, подключить камеру.

— Провести «полюс» к левой задней фаре.

— Уложить провода (клипсы и крепежи помощь).

— Провести тестирование (включение камеры одновременно с тем, когда Вы включите заднюю передачу.

— Собрать элементы.

Установка камеры заднего вида на место багажного замка

Способ подходит, когда модель замка имеет резьбу и похожа на дверной глазок.

— Смонтировать электрозамок.

— Снять замок с багажника.

— Вставить устройство (отверстие можно расширить).

— Смонтировать и подсоединить провода.

— Провести тестирование работы.

— Закрепить устройство.

В итоге Вы получите малозаметную камеру с отличным обзором. Самостоятельный монтаж позволит сэкономить деньги и приобрести нужные навыки. Идея установки устройства обзора представляется очень разумной и не слишком обременительной для Вашего кошелька.

Видео удалено.

Видео (кликните для воспроизведения).

Ремонт камеры заднего вида автомобиля своими руками

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Меня зовут Аркадий Тарасов. В настоящее время я уже более 7 лет работаю механиком. Я считаю, что являюсь специалистом в этом направлении, хочу научить всех посетителей сайта решать разнообразные задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима ОБЯЗАТЕЛЬНАЯ консультация с профессионалами.

Автомобильный провод для камеры заднего вида Автомобильный 8P 5 жильный провод для удлинения задней головки|extension|extension wire

информация о продукте

Характеристики товара

• Индивидуальное изготовление: Да
• Тип: Удлинительный шнур
• Штекерный тип: 8P male
• Применение: Бытовая электроника
• Номер модели: 8P male 5 core wire
• «Мама»: no
• Wire Type: 8P male 5 core wire
• Plug specifications: 8P male
• Wire outside Phi: PVC environmental protection materials No
• Length: 50cm
• quantity: 1pcs

отзывах покупателей ()

Нет обратной связи

Подключение камеры заднего вида к магнитоле

Необходимость этого устройства для автомобиля определяется следующими причинами:

• отсутствие парктроника;
• выход парктроника из строя;
• возможное отсутствие сигнала парктроника от тонких предметов – например, торчащей из земли арматуры;
• выдача ложного сигнала парктроника – например, из-за травы.

Какие преимущества даст подключение камеры заднего вида к автомобильной магнитоле?

Визуальный контроль водителя за движением задним ходом не всегда хорош – даже если он перед посадкой осмотрел путь предполагаемого движения, пока он сядет, заведёт и прогреет машину, к задним колесам может подойти кошка, собака, а то и маленький ребенок – а такие случаи были. И водитель просто физически не в состоянии их увидеть. С камерой заднего вида, которую можно подключить к магнитоле, вероятность такого случая существенно уменьшается.

Выбор устройств сейчас на любой вкус – с отдельным монитором, с монитором в зеркале заднего вида, врезные и накладные, с подсветкой (для темного времени суток) и без, проводные и беспроводные.

Рассмотрим нюансы, на которые следует обратить внимание при выборе камеры

Качество записи гаджета. Чем выше разрешение видео, тем лучше качество записи и выше цена. Следует подумать, а нужна ли она вам? Достаточно просто видеть препятствие, его детали совсем не важны.

Чувствительность устройства к освещению. Здесь уже надо подумать, как у вас работают фонари заднего хода – если освещение слабое, то лучше брать камеру с более высокими характеристиками.

Угол обзора. Вам важно видеть то пространство сзади, которое не захватывают боковые зеркала с небольшим запасом (без «мертвых» зон). К тому же следует иметь в виду – чем выше этот угол – тем больше искажение картинки.  Обычно он в пределах от 120 до 180 градусов. Лучше брать по минимуму.

Как правильно подключить камеру заднего вида к автомагнитоле?

Никаких трудностей это не представляет, практически любой мужчина, а то и женщина, с подключением к магнитоле справится легко. Для этого понадобится минимальный набор инструмента – дрель со сверлами подходящего диаметра, кусачки – бокорезы, и материалы – изолента и герметик. Возможно, потребуется удлинить кабели питания и видеовыхода – ну это уже надо смотреть по месту. Провода по питанию удлиняем сами – для этого нам и нужны кусачки с изолентой, а удлинитель видеовыхода – покупаем в специализированном магазине.

Где лучше установить камеру

Можно внутри – основное достоинство – не снимут нехорошие люди. Но минусов больше – существенно уменьшается обзор сзади снизу, заднее стекло может отпотевать, зимой покрываться наледью, что тоже доставляет дополнительные неудобства.

Поэтому, все же предпочтительна установка снаружи. А с вандалами бороться просто – установить прибор на сквозные винты или болты и изнутри – в багажнике, законтрить гайки любой краской – тогда снаружи камеру снять будет невозможно.

Предпочтительней всего ставить её в нише выше номерного знака, а идеальный вариант – брать именно такую камеру, которая уже вмонтирована в подложку номерного знака.

Для этого аккуратно снимаем внутреннюю обшивку в багажнике с места, где она будет стоять. Эту работу лучше делать при положительной температуре, так клипсы крепления при морозе становятся хрупкими и могут ломаться. Размечаем отверстия под крепление, снимаем номерной знак вместе с подложкой и размечаем отверстие под кабели. Диаметр определяется величиной разъёма видеовыхода. Сверлим отверстия.

Ставим прибор на винты или болты, предварительно обработав отверстия изнутри и снаружи герметиком. Гайки контрим краской. Пропускаем кабели в отверстие – в первую очередь – видеовыход. Это отверстие тоже изнутри и снаружи обрабатываем герметиком, чтобы исключить попадание воды в багажник и предотвратить коррозию. Отсоединяем клеммы аккумулятора. Подсоединяем провода по питанию к лампе заднего вида – камера будет включаться автоматически при включении задней передачи. Делаем монтаж кабеля видеовыхода по салону машины к магнитоле. Лучше всего это делать по полу – легче замаскировать. Возможно, придётся этот кабель удлинить, мы уже говорили об этом.

Вынимаем из гнезда магнитолу, вставляем разъём кабеля, пропущенного через гнездо магнитолы, в её разъём, вставляем магнитолу на место.

Подсоединяем клеммы питания к аккумулятору.

Устройство стоит. Осталось произвести настройку, чтобы точно знать, на каком расстоянии от препятствия сзади находится красная черта на мониторе. Настройку производим вращением подвижной части камеры – если она есть. Если камера не настраивается, то просто ставим какой-нибудь предмет на расстоянии, допустим, полуметра, и смотрим, какой черте на мониторе это соответствует.

Всё. Аккуратно приводим всё в порядок и не забываем периодически протирать глазок от пыли и грязи.

Выводы

С каждым годом увеличивается популярность камер заднего вида. Применение такого прибора значительно облегчает процесс парковки автомобиля и движения задним ходом, снижая до минимума вероятность столкновения с преградой и несчастных случаев, а также облегчая вождение задним ходом даже для водителей-новичков.

Инструкция подключение камер заднего вида к монитору

Подключение камер заднего вида (обзора) к монитору

В этой статье будет подробно расписано и нарисованы схемы, а также фото подключения камера заднего вида посредством проводов и беспроводных модулей, узнаете, что такое возбуждающий провод, развеем несколько заблуждений и после прочитанной статьи Ваши познания в данном вопросе будут на хорошем уровне.

Парковочные линии имеют все камеры заднего вида, также камеры выводят отзеркаленное отображение на монитор, что бы вы Ваш «мозг» видел привычное изображение, как в зеркале к которому он привык. Парковочные линии не показывают расстояние (достаточно изменить угол наклона камеры и расстояние между линиями будет уже другим), они сделаны для того, чтобы со временем Вы сами благодаря линиям адаптировались к границам машины и расстоянием до препятствий.  Камеры заднего вида в качестве фронтальных камер не подходят.



 Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие  на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!



Камеры заданного вида комплектуются видео шнуром 5-6 метров, в случае необходимости его можно удлинить (провода не экранированы, имеют 2 жилы в простых шнурах и 3 жилы с проводом возбуждения), а также проводом питания метровой длины (две жилы, можно удлинить) для подключения к фонарю заднего хода.

Провод возбуждения (активации)-это провод, который активирует мониторы в режим заднего вида «плюсовым» током. Провод возбуждения чаще необходим для штатных магнитол и 7”-дюймовых мониторов (данный момент нужно уточнять в технических характеристиках монитора). Провод возбуждения, как правило, не требуется для мониторов 3,5” — 4,3”-дюйма и на некоторых штатных магнитолах включение заднего вида происходит по видеосигналу. Не пытайтесь «схитрить», запитывая мониторы заднего хода от провода возбуждения, так как в дальнейшем монитору потребуется больше времени на включение (нормальное включение за 0,5 секунды, через провод возбуждения потребуется порядка 3-х секунд).



Монтаж камеры заднего вида

Плохая идея устанавливать камеры заднего вида за стеклом салона авто из расчета, что так камера будет в чистоте, так как она будет сама себя бликовать, не позволит увидеть нижние границы машины, из-за большого угла обзора будет выводить изображение ненужных деталей машины. Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение. Некоторым владельцам авто можно решить вопрос чистоты камеры просто выведя дополнительную форсунку на камеру заднего вида от омывателя заднего стекла. Тут же развеем миф, что Ваша камера представляет интерес для вандалов, наркоманов: не оборвав провода ее не демонтировать, следовательно, она ничего не будет стоить в испорченном виде, а второй момент, на практике это единичные случаи, да и кто ее купит, даже если она будет целой. Задайтесь простым вопросом: вы снимаете двери, антенки, боковые зеркала, противотуманные фары, шильдики-ведь они тоже представляют интерес для вандалов. Камеры заднего вида не подходят в качестве камеры для регистратора, оставьте эту мечту в покое и не теряйте на это Ваше время. Хорошим местом для установки камеры на авто можно выбрать место рядом с подсветкой номера, хотя разнообразие видов камер заднего вида позволит выбрать и другие места для монтажа камеры заднего вида: в спойлер, в рамке номера, в бампер, в личинку замка, штатную камеру в фонарь подсветки номера. Только при выборе камеры не забывайте, что некоторые камеры заднего обзора имеют определенное положение для монтажа, что бы видео не получилось перевернутым.

Способы монтажа камеры заднего вида:

• в гнездо подсветки номера или в ручку багажника или место для камеры-ущерба машине не наносится;
• камера в рамке номера-дырку для шнура не видна, так как она за рамкой;
• врезная камера-по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
• на штыре-минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
• накладные-имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа:
• на кронштейне удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.





Мониторы можно установить, как на торпеду и под потолок с помощи скотча на крепление, а также можно приобрести монитор в зеркале заднего вида, который устанавливается на штатное зеркало при помощи самозажимных лапок (получается надежно). Некоторые модели зеркал имеют настройку яркости и контрастности. 7-ми дюймовые мониторы и магнитолы способны переворачивать и зеркалить изображение. Есть модели которые устанавливаются под потолок или козырек.

РАЗЪЕМЫ ДЛЯ ПОДКЛЮЧЕНИЯ

Мониторы и зеркала заднего вида имеют три штекера. Один конец отвечает за подачу питания 12В. Два других отвечают за подачу видеосигнала. При подключении одной камеры не имеет значение к желтому или белому колокольчику подключаться. Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида (может и наоборот), при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида.



СПОСОБЫ ПОДКЛЮЧЕНИЯ

Подключение с помощи беспроводных модулей. Есть два вида беспроводных модулей: для RCA-колокольчик-тюльпан и 2,5мм mini-jack на 4 пина для подключения навигаторов с видео входом. Не надо их называть вайфаевскими или блютузными, никакого отношения к ним они не имеют, хотя и работают на той же частое 2,4ГГЦ. При подключении с помощью RCA один модуль подключается к фонарю заднего хода, а к нему уже сама камера; второй модуль подключается к питанию и монитору.  Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения!!! Второй тип модулей 2,5 mini-jackдля подключения навигаторов. Тут тоже самое, только модуль для навигатора устанавливается перед навигатором, а в него уже втыкается зарядка от навигатора. Часто модули даже разные по виду (производителю), взаимозаменяемые. Так же беспроводные камеры не подходят к камерам заднего вида, которые устанавливаются посредством штыря, так как в данном случае у камеры другой разъем для подключения видео шнура.





Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер. Важный момент, при подключении простых мониторов провод возбуждения не требуется, для магнитол и мониторов 7”-дюймов он, как правило необходим, (уточняйте в характеристиках магнитолы). Если видео шнур не имеет провода возбуждения, то протяните параллельно ему одну жилу, которая будет подключена к фонарю заднего вида одним концом «плюсом», а вторым концом будет подключен к проводу «revers» на магнитоле.







ПОДКЛЮЧЕНИЕ КАМЕРА ЗАДНЕГО ВИДА К МОНИТОРУ ПРОВОДНЫМ СПОСОБОМ





Принудительное подключение камер заднего вида можно производить с помощью подачи питания по проводу возбуждения или пуская параллельно провод, который будет иметь собственное питание, при этом у Вас не должно иметься схемы включения камеры от фонарей заднего хода. Данный способ подключения полезен для водителей автобусов и грузовиков, которые не имеют зеркало заднего вида. Тут камера заднего вида выступает в качестве зеркала заднего вида.



Подключение фронтальной камеры. Камера подключается к постоянному питанию авто (разводке магнитолы или фонарю подсветки салона). Подключение питания камеры находится в другом конце от камеры, можно предварительно установить выключатель. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. У фронтальных камер часто не имеется парковочных линий, так как их применяют для обгона. Про наличие парковочных линий у фронтальных камер уточняйте сразу при покупке. Так же есть задние камеры которые работают точно по такому принципу.





Еще несколько типов камер. Камеры, способные работать в качестве камеры заднего вида или фронтальной камеры, имеют петлю, после перерезания которой можно отключить парковочные линии и зеркальность. Так же есть камеры, которые при нажатии кнопки отключают зеркальность.

Подключение штатных камер мало чем отличается от подключения камер заднего вида. Разница лишь в том, что у штатных камер идет дополнительные контакты для подсветки номера, которые подключаются к проводам подсветки номера, светодиодная подсветка встречается белого и желтого цвета, ее может и не быть совсем, если камера устанавливается в ручке багажника или на штатное место, встречается вариант, где подсветка сохраняется, а в нее вставляется родной патрон подсветки с лампочкой от авто.

Подключение зеркал и мониторов происходит к 12В на постоянной основе от питания машины, при этом они не подают признаков работы и включаются автоматически при заднем ходе, когда на них приходит команда по видео шнуру от камеры заднего вида. Не путайте плюс и минус.

Надеюсь статья про камеры заднего вида оказалась для Вас полезной.

Подключение камеры заднего вида своими руками

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

1. Красный провод «+» на фонарь заднего хода.
2. Желтый провод «+» на тюльпан видео сигнала.
3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

• в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
• камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
• врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
• на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
• накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
• на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

• Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
• Оплётку от штатного к оплётке от разрезанного новой камеры
• Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
• Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

4- 4,50

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

1. Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
2. Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
3. Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
4. Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
5. Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
6. Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
7. Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
8. Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

• установить видеокамеру в намеченное место;
• подключить питание камеры;
• вывести видеокабель в переднюю часть салона машины;
• подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Подключение камеры к магнитоле (дисплею автомагнитолы)

Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

Подключение видеокамеры к навигатору и навигационным устройствам

Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

Подключение камеры заднего вида к планшету  и мобильным электронным гаджетам

Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

В Интернете легко найти конструкции самодельных штативов под планшеты, которые позволяют легко устанавливать и снимать мобильное устройство на «торпедо» или центральной консоли. Для небольших планшетов можно устроить специальное гнездо на обратной стороне солнцезащитного козырька.

Для планшетов с операционной системой «Android» нужно, чтобы модель видеокамеры была адаптирована к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Заключение

Правильно установленная и подключенная камера заднего вида обеспечит более качественный обзор по сравнению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.

Установка парковочной или обзорной камеры заднего вида, не требуя больших усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет навыков самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры нужно обратиться к опытным специалистам.

Как подключить и установить камеру заднего вида к магнитоле автомобиля своими руками

Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

Какими бывают парковочные камеры

Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

Особенности и характеристики автомобильных парковочных камер

При выборе парковочной камеры учитывают следующие особенности:

• конструкция (оформление) камеры,
• стандарт видеосигнала,
• формат отображения (зеркальный или обычный),
• способ подключения к монитору,
• угол обзора,
• светочувствительность,
• инфракрасная подсветка,
• динамическая разметка.

Конструктивное оформление и стандарт видеосигнала

Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.

Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.

Универсальную камеру можно установить на любую поверхность

Разновидность универсальной — камера, встроенная в рамку регистрационного номера.

Встроенная в рамку номера камера — одна из разновидностей универсального оформления

Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.

Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник — ресивером

Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

Светочувствительность и инфракрасная подсветка

Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

Угол обзора и динамическая разметка

Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170о. Камеры с обзором менее 110о встречаются не так уж часто.

Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.

Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

Леонид Попов

www.drive.ru

Подключение парковочной камеры

Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

• магнитолу,
• автомобильный телевизор,
• видеорегистратор,
• навигатор,
• отдельный монитор,
• зеркало заднего вида со встроенным монитором,
• планшет, смартфон и другие мобильные гаджеты.

Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Принудительное включение камеры

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Как установить проводную камеру и подключить к магнитоле автомобиля

Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

• набор ключей,
• отвёртки,
• съёмник панелей,
• изоляционная лента,
• пластиковые хомуты для крепления проводов,
• провода и разъёмы,
• дрель со сверлом,
• нож.

Последовательность работ

1. Отключите минусовую клемму (корпус) от аккумуляторной батареи.
2. Определите место установки камеры по критериям максимального обзора пространства за автомобилем и скрытности устройства от посторонних глаз.
3. Продумайте, каким образом проложить к выбранному месту монтажа камеры провод от фонаря заднего хода и видеокабель к магнитоле. Места соединения проводов по-возможности выбирайте в разъёмах, избегая сростков. Трассу прокладки определите вблизи остальных жгутов бортовой проводки, ориентируясь на минимальные трудозатраты по демонтажу и восстановлению обшивки салона и багажника.
4. Пробросьте видеокабель и провода вдоль намеченной трассы, не закрепляя и не укладывая под обшивку.
5. Освободите доступ к разъёмам магнитолы и заднего фонаря.
6. Соберите электрическую схему подключения камеры к магнитоле.

   Провода и кабели подключают к магнитоле и камере по схеме соединений

7. Подключите аккумулятор, проверьте работоспособность схемы по наличию картинки от камеры на мониторе. Устраните мешающие нормальной работе недостатки. Отключите минусовую клемму аккумулятора.
8. При необходимости просверлите отверстие и установите камеру.

   Диаметр отверстия для врезной камеры определяют размеры устройства

9. Ослабьте крепления или полностью снимите мешающие прокладке проводов элементы обшивки.

   Мешающие прокладке проводов элементы обшивки салона следует снять

10. Уложите провода под обшивку.
11. Восстановите соединения схемы, нарушенные во время прокладки проводов.
12. Проверьте работоспособность камеры по картинке на мониторе, не закрепляя провода и обшивку.
13. При отсутствии недостатков отключите аккумуляторную батарею от корпуса, закрепите провода и восстановите обшивку.

Проверка и настройка парковочной камеры

1. Включите питание и заднюю передачу. На экране монитора должно появиться зеркальное изображение объектов позади автомобиля и линии динамической разметки.
2. При отсутствии картинки проверьте надёжность контактов и состояние проводов. Особое внимание обратите на качество обжимки штырей разъёмов и других соединений.
3. Проверьте включение и выключение картинки в зависимости от положения рычага переключения передач.
4. При отсутствии зеркального отображения или разметки изучите инструкцию изготовителя и включите опции.
5. Оцените картинку. При необходимости откорректируйте положение камеры, направьте её таким образом, чтобы на мониторе отображался весь участок, необходимый для безопасного маневрирования.
6. Запомните или попросите помощника отметить на местности положение линий динамической разметки.
7. Измерьте и запишите реальное расстояние от автомобиля до отметок разметки, что в дальнейшем пригодится во время эксплуатации автомобиля.

Видео: установка камеры заднего вида

Камера заднего вида — полезное дополнение штатного оборудования автомобиля. Маленькое устройство помогает избежать больших неприятностей. Установить камеру своими руками несложно, а выгоды очевидны.

Сам себе мастер: устанавливаем и подключаем камеру заднего вида самостоятельно

Все современные автомобили сегодня оснащаются множественными электронными устройствами, одним из которых является парктроник. Такой гаджет позволяет правильно парковаться, учитывая габариты транспортного средства. Однако для того, чтобы иметь более полную картину о том, что происходит сзади автомобиля, многие автомобилисты устанавливаются камеры заднего вида. Подробнее о том, как осуществляется установка камеры заднего вида и как выбрать такое устройство, читайте ниже.

Изображение от камеры на экране магнитолы

Перед тем, как вы узнаете, как правильно подсоединить камеру заднего вида авто к монитору или навигатору согласно схеме, следует определиться с выбором устройства. Современный рынок предлагает покупателям большой выбор таких гаджетов, характеризующихся разными особенностями и функционалом. Соответственно, стоимость таких девайсов также разная. На производстве всегда заботятся о том, чтобы конечный потребитель всегда мог поставить устройство своими руками, поэтому комплекты гаджетов всегда оснащаются инструкциями и переходниками.

Итак, как правильно выбрать гаджет:

1. Для начала следует определиться с выбором формы устройства, ведь это напрямую будет влиять на его подключение к монитору или навигатору. Куда производится подключение? Иногда установка камеры заднего вида осуществляется в бампер, другие модели оборудуются специальными элементами крепления. Кроме того, в некоторых случаях установка камеры заднего вида производится в ляду багажного отделения или в ее подсветку.
2. Также по типу устройства заднего вида могут быть беспроводными или с проводами. Установка камеры заднего вида с проводами — дело более кропотливое, однако такой гаджет, в отличие от беспроводного, стоит на порядок дешевле. Разумеется, беспроводные устройства более технологичны, их подключение к навигатору или зеркалу осуществляется по беспроводной технологии. Здесь уже все зависит от финансовых возможностей.
3. При выборе камеры заднего хода также следует понять, какой вам нужен угол обзора. Если направленность датчика будет слишком узкой, то автомобилист попросту не сможет полностью оценить ситуацию, которая происходит за автомобилем. Соответственно, толку от такого девайса заднего хода, будь он с проводами или беспроводной, будет мало. Однако, если гаджет заднего вида имеет большой угол обзора, на мониторе или навигаторе будет отображаться слишком много лишней информации, которая будет мешать водителю сосредоточиться.

Подготовка к установке камеры заднего вида на авто

Куда и как установить камеру заднего вида? Монтаж камеры с проводами или беспроводной своими руками требует от автолюбителя снятия определенных компонентов обивки салона или кузова, а также некоторых навыков при работе с электроникой. Если вы решили все сделать самостоятельно, то есть своими руками, то помните, что при демонтаже пластмассовой обивки нельзя спешить. Лучше найдите все необходимые крепежные компоненты и переходники, выявите места, где расположены защелки, так вы поймете, куда двигаться. Используя отвертку и другой инструментарий, вы сможете без проблем подготовить автомобиль к процессу подключения своими руками.

Изображение камеры в зеркале заднего вида

Помните о том, что всегда, работая с электрическими проводами и кабелями автомобиля, нужно отключать АКБ:

1. Куда необходимо заглянуть в первую очередь — так это в багажное отделение. От вас требуется обозначить места, через которые будут проходить кабеля и провода для подключения устройства мониторинга заднего хода. Как правило, в багажнике должны находиться специальные для этого заглушки, при необходимости после распиновки кабелей их можно уложить уже рядом с имеющимися проводами.
2. Что касается самого глазка, который будет мониторить задний ход, то его лучше монтировать в бампере авто либо же в подсветке номера. В принципе, здесь все зависит от автовладельца — только вам решать, какую лучше использовать схему для этого. В некоторых случаях для того, чтобы осуществить распиновку и вывести кабеля устройства мониторинга заднего хода, требуется снимать целый бампер, в иногда достаточно просто скрыть устройство заглушкой. В зависимости от авто, монтаж осуществляться в специальные посадочные места.
3. Учтите, что перед тем, как подключить камеру заднего вида, необходимо будет демонтировать некоторые компоненты в салоне, на передней панели. Как правило, монтаж гаджета подразумевает снятие торпеды и нижней части контрольной панели, это необходимо для того, чтобы после распиновки правильно подключить все переходники и подключить девайс к проводке. В некоторых случаях требуется демонтаж мультимедиа системы (автор видео — СЕРЖ).

После того, как вы осуществите распиновку, подготовите все необходимые переходники и демонтируете обивку, можно начинать монтаж устройства.

Руководство по установке и подключению

Инструменты и материалы

Перед тем, как подключить камеру заднего вида, подготовьте все необходимые инструменты.

Если вы планируете подключить устройство к стандартному монитору, то помимо кабелей и инструментария, вам потребуются соответствующие переходники:

Дрель Паяльник с расходными материалами 2. Отвертки

Этапы

1. В первую очередь необходимо установить глазок. Если в вашем авто есть необходимые места для монтажа этого элемента, просто демонтируйте пластиковые заглушки и установите глазок на их место. Но как установить камеру заднего вида, если авто не оборудовано посадочными местами? Используя дрель, просверлите в бампере нужное отверстие и установите в него прибор, зафиксировав его с помощью клея.
2. Далее, проложите все необходимые кабеля по багажному отделению. В первую очередь подсоедините отрицательный кабель к кузову авто, то есть его массе, обычно это черный кабель. Для соединения можно использовать болтик, но заранее необходимо зачистить кузов от ржавчины и грязи, если они имеются, чтобы контакт был хороший. Что касается плюсового кабеля, то его лучше подключить к проводку задней фары. Таким образом, прибор будет включаться автоматически, когда водитель активирует заднюю скорость.
3. После подключения прибора кабеля протягиваются в переднюю часть салона авто и подключаются к монитору. Как правило, для этих целей кабеля вполне хватает, но возможно, его придется самостоятельно удлинить. Здесь же уточним момент по переходникам. Если вы планируете подключить прибор к штатному монитору, то возможно, вам заранее необходимо будет приобрести соответствующие переходники. Но в большинстве случаев подключение проходит без проблем, с использованием стандартных «тюльпанов». Если в вашем транспортном средстве установлена современная мультимедиа система, то она должна быть оборудована соответствующим выходом для такого прибора, проверьте это.
4. После того, как вы подключите прибор к монитору, завершающим этапом будет подключение экрана к сети и его монтаж на торпеде. В этом случае минусовой кабель следует подключить к массе кузова машины, плюс подсоединяется к силовому кабелю фар заднего хода. Как правило, этот элемент расположен в области селектора коробки передач, то центральной консолью. Что касается непосредственно дисплея, то зафиксируйте его на консоли саморезами, но более эстетично будет смотреться двухсторонний скотч.

Проверка и настройка

1. Для проверки подключите АКБ, включите зажигание.
2. Активируйте заднюю скорость.
3. В том случае, если на дисплее появилось изображение с фоном заднего вида авто, процесс подключения можно считать законченным. Можно собирать обивку салона.
4. При необходимости можно произвести регулировку объектива.

Видео «Монтаж прибора заднего вида»

Подробная инструкция представлена на видео ниже (автор видео — Всяко разно из Китая).

 Загрузка …Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Как подключить и установить камеру заднего вида к магнитоле автомобиля своими руками

Во время движения в потоке машин водителю важно как смотреть вперёд, так и видеть то, что происходит сзади. Когда наше авто оснащено специальной видеокамерой, которая даёт нам оглянуться назад, не поворачивая при этом головы и не упуская из поля зрения дорогу, наша безопасность повышается в несколько раз. Но далеко не в каждом автомобиле, выезжающем из дверей автосалона к новому владельцу, предусмотрен такой сервис. Если в комплектацию авто не входит камера заднего вида, помогающая свести к нулю риски столкновения на дорогах и при парковке, автовладелец может самостоятельно добавить такую функцию к штатной магнитоле, а также установить и подключить её к планшетному компьютеру, автотелевизору, навигатору, смартфону, зеркалу заднего обзора.

Автомобильная видеокамера

Автомобильные видеокамеры делятся на:

1. Камеры переднего вида. Помогают осуществлять контроль дорожной ситуации в таких местах, где видимость обстановки ограничена, например, при выезде и въезде в ворота, при повороте за угол здания. Наличие такой техники предотвращает повреждения корпуса автомобиля. Когда передний бампер приближается к преграде, ограничивающей обзорность, камера отображает то, что происходит справа и слева по ходу движения автомобиля.
2. Камеры заднего обзора. Иногда имеют внешнюю стилизацию корпуса, которая подходит под конкретную марку автомобиля, но могут быть и универсальными, подходящими для любой модели авто. Устройство имеет специальный защитный кожух, охраняющий от попадания внутрь пыли, грязи и влаги. У неё может быть функция подсветки, за счёт которой изображение не теряет высокое качество в любых условиях, например, во время тумана или при слабой освещённости дороги. Главное назначение видеокамеры — информировать водителя о том, что творится на дороге сзади. Изображение с неё направляется на установленный в салоне монитор, глядя на который водитель оценивает расстояние до объектов, находящихся позади машины.

Корпус камеры заднего вида может быть стилизован под конкретную марку автомобиля

Несколько характеристик, на которых стоит сосредоточить внимание, выбирая для нашей машины камеру заднего обозрения:

1. Угол обзора. Он может составлять 100, 120, 140 и 170 градусов. Чем выше градус угла обзора, тем обширнее и полнее будет выглядеть картина происходящего сзади. Но и цена видеокамер, имеющих более высокий градус угла обзора, будет выше.
2. Разрешение экрана камеры. Эта характеристика напрямую связана с качеством видеоизображения. Несмотря на то что техника снимает только происходящее сзади, качество изображаемой картинки имеет немаловажное значение.
3. Устойчивость к температурным колебаниям. Данная характеристика может повлиять на продолжительность службы видеокамеры. Ведь от погодных условий (ветер, мороз, жара, осадки) во многом зависит, сколько времени прослужит выбранный гаджет. То есть, корпус видеокамеры должен быть достаточно прочным, чтобы сопротивляться природным воздействиям.
4. Сколько весит камера. В действительности, сколько бы она ни весила, эта характеристика большого значения не имеет, поскольку все современные видеокамеры заднего обзора по своим габаритам довольно компактны, к тому же они имеют вполне устойчивые крепления.
5. Дальность подсветки, её наличие или отсутствие. Присутствие подсветки имеет дополнительные плюсы во время езды по дороге и при парковке в условиях слабого освещения окружающей среды и при неблагоприятных атмосферных условиях. Дальность подсветки прямо пропорциональна дальности обзора картины сзади. Чем дальше расстояние от заднего объекта, тем лучше его видно при наличии оптимальной подсветки.
6. Форма корпуса камеры. Также при покупке подходящего видеоустройства стоит уделить внимание его форме. Исходя из этого мы будем выбирать, в какое место автомобиля её вмонтировать. Надо заметить, что не все модели видеокамер укомплектованы необходимыми креплениями. Возможно, придётся вносить какие-то изменения в местах состыковки техники с деталями корпуса нашей машины.

Выбор места посадки в автомобиле

Перед тем как начать установку видеокамеры, выберем для неё удобное место посадки. Можно встроить её прямо в бампер, просверлив дрелью специальное отверстие. Монтаж можно произвести на рамке плафона, который отвечает за подсветку регистрационного знака. Преимущество выбора этого места для посадки в том, что она будет почти незаметна для постороннего глаза.

Ещё одним удобным местом для установки видеоустройства может послужить ручка, открывающая багажник. Но здесь существует риск повреждения глазка камеры и быстрого изнашивания. К тому же она может привлечь к себе нежелательное внимание охотников за автомобильными аксессуарами.

Можно посадить технику на крышу автомобиля. Такое место подходит для микроавтобусов. Глазок, установленный на высоте, меньше подвержен риску повреждения и кражи.

Фотогалерея: наглядные примеры посадочных мест для видеокамеры

Глазок камеры врезан в задний бампер автомобиля Глазок камеры вмонтирован в ручку, открывающую багажник Камера установлена на рамку плафона, отвечающего за подсветку номерного знака Камера установлена на крышу автофургона

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

• чувствительность;
• угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле. Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой. Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Как установить и подключить камеру к магнитоле и прочей технике

Процедура установки камеры заднего обозрения, как правило, индивидуальна для каждой марки автомобиля. Но есть такие общие рабочие моменты, которые применимы для любой автомашины. Для начала определимся с подручными инструментами и материалами, необходимыми для работы. Вот минимальный перечень того, что нам понадобится:

• изолирующая лента и скотч;
• клей и герметик;
• набор пассатижей, отвёрток и разводных ключей;
• паяльник, кислота, припой;
• электродрель и свёрла;
• электрические провода.

Для монтажа камеры заднего вида понадобятся специальные инструменты

1. Работа начинается с монтажа глазка видеокамеры. Если на автомобиле есть специальные места, предназначенные для посадки камеры, тогда достаточно извлечь оттуда пластиковые заглушки и поместить видеоустройство в эти отверстия. Но такие посадочные места предусмотрены не во всех автомобилях. Поэтому нам придётся сверлить дырки в бампере — в том самом месте, которое мы предварительно назначили для посадки видеоглазка. Берём электродрель со сверлом нужного диаметра и приступаем к работе. Затем проводим клеем или герметиком по внешней стороне глазка и плотно вставляем глазок в подготовленное отверстие.
2. Вытягиваем провода, идущие от камеры, и проводим их в багажное отделение. Присоединяем отрицательный конец провода к массе автомобиля с помощью болта, предварительно зачистив отверстие под болт наждачной бумагой, чтобы обеспечить надёжный контакт. Провод со знаком плюс лучше всего подключить к силовому кабелю одного из задних автомобильных фонарей. В таком случае подача электропитания на видеокамеру будет происходить одновременно с включением заднего хода.
3. Теперь, после подключения видеокамеры к электросети, будем протягивать через автомобильный салон видеокабель для последующего соединения с монитором. В том случае, если длины провода окажется недостаточно, нам придётся удлинить его согласно выбранному маршруту, стараясь сделать это аккуратно и эстетично, чтобы провод случайно не попал под крепёжные элементы с риском быть впоследствии повреждённым.

Процесс самостоятельного подсоединения камеры заднего вида к монитору автомобиля доступен каждому автолюбителю

Соединяем камеру с монитором

Если у монитора, к которому подсоединяется задняя видеокамера, есть несколько похожих друг на друга разъёмов, будем ориентироваться на то, чтобы провод и видеовход были одинакового цвета. На магнитоле, у которой есть дисплей, с задней стороны должен находиться специальный вход, предназначенный для подключения видеокамеры.

После соединения магнитолы с задней видеокамерой требуется подсоединить её к электросети. Здесь очень важно не перепутать полярность подключаемых проводов.

Для монтажа монитора на панели приборов можно использовать двухсторонний скотч, шурупы или саморезы.

На этой схеме наглядно показан порядок соединения камеры заднего вида с монитором, установленным на панели приборов автомобиля

Подключить камеру к монитору можно несколькими способами. Для этого можно использовать стандартный кабель типа «тюльпан», который состоит из шести проводов с трёхцветными штекерами.

Камеру заднего вида можно подключить к монитору с помощью стандартного кабеля типа «тюльпан»с трёхцветными штекерами

Камеру заднего обзора можно подключать и с помощью беспроводных модулей, например, по WiFi. Такой способ совместим с любыми видеоустройствами, которые имеют интерфейс CVBS («тюльпан»). Картинка с камеры передаётся на дийсплей планшета, смартфона или магнитолы на платформе Android (версии 2.2 или выше) и iOS (версии 4.3 или выше). Подключение идёт по WiFi через протокол 802.11 b,g,n с шифрованием WPA2.

После окончания монтажных операций необходимо произвести проверку на работоспособность устройства во всевозможных режимах.

Настройка устройства заднего вида

Для нормальной работы нашего умного видеоустройства необходимо провести его дополнительную настройку и проверить на работоспособность. Перед настройкой включаем зажигание. Далее производим следующие действия:

1. Включаем магнитолу, выбрав режим Settings [настройки].
2. Затем заходим в раздел «камеры» и выбираем значение: «задняя».
3. При помощи кнопок на джойстике настраиваем фокус обзора таким образом, чтобы он был удобным для глаза и соответствовал нашим предпочтениям.
4. На этом настройка нашего видеоустройства завершена. Можно переходить к его практическому использованию.

После завершения установки и настройки камеры заднего вида с выводом на экран магнитолы можно переходить к её практическому использованию

Осталось напомнить о мерах безопасности, которые необходимо соблюдать при проведении монтажных работ.

Подключение двух камер

Кроме камеры заднего обозрения также можно установить и камеру переднего вида. Желательно, чтобы фронтальная камера имела достаточно большой угол обзора. Передняя камера поможет водителю безопасно выруливать на дорогу из таких зон, которые ограничивают видимость объектов, расположенных по правому и левому борту.

Схема подключения к автомагнитолеодновременно двух камер — заднего и переднегообзора

Для успешного использования двух камер одновременно магнитола должна иметь 3 видеовыхода. Такие автомагнитолы представлены на прилавках магазинов в достаточном ассортименте. Но решение о том, каким оборудованием оснастить автомобиль, остаётся за водителем. Безопасной дороги и удачи на поворотах!

Видео: инструкция по подключению

Камера заднего обзора, установленная на автомашину собственными руками, поможет сэкономить деньги на покупку оборудования и услуги автосервиса, защитит от неожиданных столкновений и наездов во время движения по дороге и на парковке, сделает безопасными манёвры задним ходом. Процесс установки видеокамеры на автомобиль не составит сложности и не займёт много времени. Это дополнительное автомобильное устройство даст чувство безопасности как начинающему, так и опытному водителю.

• Автор: Надежда Созинова
• Распечатать

Установка камеры заднего вида своими руками, схема подключения

Камера – разве не отличный способ упростить себе парковку в стесненных местах? Установка камеры заднего вида своими руками не займет у вас много времени. Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида (обзор популярных моделей):

• отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;
• комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.

Монтаж

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

• в плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров;
• в ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами;
• прикрепить к рамке номерного знака;
• вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.

Дополнительное оборудование

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Второй полезной функцией является подсветка камеры, которая в некоторых моделях встроена в корпус. Стоит признать, что в большинстве случаев вреда от этой функции гораздо больше, нежели преимуществ. Подсветка засвечивает объектив камеры, в итоге в ночное время качество изображения никак не улучшается. Проблема с засветом может возникнуть, если камера заднего вида будет установлена рядом с подсветкой номера. В таком случае может помочь замена ламп накаливания на светодиоды. Если такой ход не решит проблему, придется мастерить защитный экран.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

• двухжильный провод для питания камеры;
• двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Способы подключения

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

Предлагаем посмотреть видео с подробным описанием способа устранения помех, чтобы гарантированно не иметь проблем с картинкой на своем авто.

Проводка камеры заднего вида

— DIY Car Blog

Камера заднего вида

— хороший вариант безопасности при движении задним ходом, потому что вы можете легко видеть пространство позади вашего автомобиля. Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида. Умение устанавливать перевернутую камеру важно для пользователя, потому что он может понять принцип работы камеры заднего вида и больше способствует проверке неисправности камеры.

Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.

Каждый модный автовладелец должен изучить руководство по установке камеры заднего вида, чтобы узнать, как ее передвинуть. На рынке представлены камеры заднего вида совершенно разных стилей. Сначала вам нужно найти самую простую резервную камеру. Большинство этих камер заднего вида установить несложно.

Изображение руководства по установке резервной камеры / камеры заднего вида

Вы можете выполнить установку самостоятельно после прочтения руководств по установке или просмотра видеоуроков о том, как их установить.Прочитав учебники, вы сможете понять, какие элементы необходимы, а также навыки, с которыми эти элементы работают.

Резервная камера / камера заднего вида [Монтажный жгут]

• Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
• Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)

Изображения проводки камеры заднего вида

Руководство по установке триггерных проводов камеры заднего вида

Для установки вам потребуются следующие элементы, в том числе:

• Кабель RCA
• Жгут питания
• Камера

Это самые важные вещи, которые вам нужны, может быть пара других.

Резервная камера Кабель RCA

Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция — запускать монитор с камеры.

Длина кабеля может быть разной, от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это необработанный свинец, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут питания

Жгут питания — это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на двенадцать вольт, а также черный провод заземления.это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

Резервная камера

Камера — это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка питания постоянного тока, а также желтый провод RCA. вы бы резервную камеру, чтобы наблюдать за задним препятствием, когда вы двигаетесь задним ходом.

Камера заднего вида, также называемая резервной камерой, помогает вам видеть, что находится позади вашего автомобиля, не отвлекаясь от движения назад.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

Руководство по установке резервной камеры:

Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода. Не рекомендуется использовать его только вручную. это часто не так. Большинство мониторов не оснащены триггерной проволокой, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет непрерывно строить, их запускать механически.

Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

Камера заднего вида / Камера заднего вида Процесс установки:

1. Вырезание отверстий в коробке безопасности
Первый этап процесса установки — подвести питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

Лучше всего подключить его к плюсу лампы заднего хода. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня помещается напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, а это означает, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

3. Подключение питания как к монитору, так и к камере заднего вида:

На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключиться к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пора системе заработать.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5) для продолжения подключения.При подключении, пожалуйста, обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Каждый раз, когда он открывает ключ или когда он переворачивает, он начинает работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод источника питания установки камеры заднего вида с положительным и отрицательным выводами резервного светильника (Backup Light).

Когда активируется резервный облегченный, резервная камера дополнительно активирует .

Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида и установите входной кабель RCA video из жгута радио.

Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый, модифицирующий совершенно другую модель) от жгута радиоприемника с плюсовым выводом резервного легкого груза.

Когда радиостанция обнаруживает, что резервный легкий вес включен по напряжению, радиостанция автоматически переключается в режим входа камеры резервного копирования .

Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и положительной клеммы резервного облегченного устройства.

Примечание. Эта привязка провода является наиболее важным этапом в руководстве по установке.

Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос, что провод спускового механизма сломал некоторые элементы.

Руководство по подключению и установке Best Backup / камеры заднего вида

Система видеосвязи

Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждаемая ранее связь почти такая же.

Если вы хотите установить соединения на основе видео, первое, что нужно сделать, — это освоить все компоненты. Это поможет процессу установки.
сборка
Для видеоподключений вам потребуются следующие элементы.В их число входят:

• Кабель RCA
• Жгут проводов питания камеры
• монитор
• Видеокамера
• Жгут проводов питания монитора

Это основные компоненты или элементы, необходимые для этого подключения. Эти проекты должны выполнять важные функции, а именно:
Аудио и видео линии
Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

Жгут проводов питания камеры
Включает разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

монитор
Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

Белая и желтая куртки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.

Видеокамера
Камера — самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны — два провода.

Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

Установка резервной камеры Окончательный отчет:
Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкции и следовать им. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что это сделать непросто, вы можете нанять специалиста, который сделает это за вас.

видео на основе установка резервной камеры , это этапы, которые он займет:

1, Подключите автомобильное зарядное устройство с помощью моррота заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения жгута питания постоянного тока к монитору, предназначенному для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для резервной камеры. (Теперь пора подключить задний фонарь и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

Эффект

(подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря заднего хода.)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер снабжены инструкциями по установке дублирующего модуля пользователя b . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать о том, что это поможет вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочитайте Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

Не работает камера заднего вида

Реверсивная камера Диаграмма эффектов обычного рабочего дисплея

1. Если камера заднего вида установлена ​​заново, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

2. Камера заднего вида не может работать внезапно, также проверяется, не ослаблена ли линия или проверяется, не повреждена ли резервная камера.

3. Последнее, что вы не можете сделать, это проверить машину непосредственно в 4S, и пусть персонал проверит ее за вас.

A: Как установить резервную камеру?
Q: Пошаговая инструкция по установке резервной камеры.

Камера заднего вида для европейских номерных знаков / Камера заднего вида | RCS

Удлинительный шнур для камеры заднего вида, 5 ядер, автомобильное изображение заднего вида, пять отверстий, удлиняющий линию, регистратор, 5p, кабель,

Удлинитель для камеры заднего вида, 5-ядерный автомобильный задний вид, изображение с пятью отверстиями, удлинитель линии, 5p кабель,

Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат, что делает продукты более значимыми для вас.Это патрон для галогенной лампы фары h2. Мы также предлагаем различные размеры и индивидуальные наклейки, трикотажные текстурированные панели и съемные чашки, которые обеспечивают легкую поддержку и повышают комфорт и стиль там, где вам это нужно, хлопчатобумажная ткань мягкая и удобная для ношения. Мы никогда не отклоняемся от этого и никогда не идем на компромисс, потому что верим, что каждая остановка может быть критически важной для безопасности. Удлинительный шнур для камеры заднего вида с 5 жилами, вид сзади автомобиля Изображение с пятью отверстиями для удлинения линии регистратора 5p Кабель , Наши соединительные и опорные кабели используются центрами обработки данных по всему миру, через леса на северо-западе Тихого океана. Начните с этого сексуального и великолепного длинного тюля платье, которое можно использовать как выпускное платье.- см. политику доставки для стандартных сроков доставки USPS. Это 100% оригинальное бикини обязательно выделит вас из толпы. и он не лучше, чем когда-либо практичный, предметы сделаны с любовью в солнечной Калифорнии, в доме, где запрещено курение и домашних животных, Удлинительный шнур для камеры заднего вида, 5-жильный автомобильный вид сзади, 5-контактный кабель регистратора линии с пятью отверстиями, 5-контактный кабель , эластичный внутрь и не будет тереться о нежную нежную детскую кожу. Браслет Sweet Play Лепидолит Фиолетовый Флюорит Перидот Оливковый, или каждый магнит упакован отдельно (идеально подходит для индивидуальной вечеринки или душа).________________________________________________________________, См. Подробную информацию о лечении. Один большой внутренний карман, который закрывается на молнию и разделяет сумку на два отделения. Купите высокопроизводительный провод для динамика 12 калибра. Удлинительный шнур для камеры заднего вида с 5 жилами, вид сзади автомобиля Изображение с пятью отверстиями для удлинения линии, 5-канальный кабель и водная горка высотой 8 футов дают детям много места, чтобы плескаться и играть, наш мини-пульт от двери гаража разработан, чтобы вписаться в ваш постоянно движущаяся жизнь, 10 унций: сервировочные аксессуары, но общее ощущение стиля напоминает современный фермерский дом.особенно когда они видят, что на коврике написано их собственное имя. Диапазон 0-25 позволяет более точно регулировать давление дозирования. ⛄ Мягкий флис премиум-класса: идеально подходит для повседневного использования, 5-жильный удлинитель для камеры заднего вида Изображение заднего вида автомобиля 5-канальный кабель для записи линии с пятью отверстиями, макросы и профили — все без программного обеспечения. Растущая роль статистических оценок как доказательств в судах: Стивен Э.

Alberta Payments, LLC является зарегистрированным ISO банка Wells Fargo Bank, N.А., Конкорд, Калифорния.

Авторские права © 2020. Alberta Payments, LLC. Штаб-квартира находится в Нью-Джерси, США. Обслуживание на национальном уровне. Все права защищены.

Политика конфиденциальности | Положения и условия | Карта сайта

Проводка камеры заднего вида через дверь багажника

Не уверен, что эта информация поможет ,,,,,
Я только что закончил установку той же магнитолы и камеры заднего вида в свой 07. Заглушка сзади проходит вдоль рамы, в моторный отсек, через брандмауэр в панель для пассажира, поперек бросок в сторону водителя Стойка к крыше над зеркалом заднего вида.

Заводское зеркало камеры заднего вида замыкает цепь при установке и подает напряжение на вилку сзади. Если вы проверите это сейчас, не должно быть никакого напряжения или заземления, если у вас не установлена ​​заводская камера.

Я переделал жгут проводов над зеркалом заднего вида, чтобы подать 12 В (переключаемый) и заземлить на вилку сзади. Я вытащил видео + и — с боковой панели пассажира и запустил его за перчаточный ящик к задней части магнитолы. Защитная панель была самым простым местом для соединения с подвеской.

За магнитолой прикреплена вилка к основному ремню безопасности, которая имеет обратный сигнал. Я использовал разъемы погодозащищенного пакета в задней части грузовика, чтобы завершить подключение камеры.

Что касается стояночного тормоза … Радиостанция не должна видеть землю, а затем землю или наоборот, пока она включена, прежде чем она позволит вам получить доступ к большинству настроек. Если вы нажмете на провод электронного тормоза, вы сможете получить доступ к настройкам только при включенном тормозе. Я выбрал неиспользуемую землю из-за радио и включил выключатель.Вы нажимаете переключатель включения / выключения и можете получить доступ к настройкам в любое время.

Проведите прилагаемый микрофон под передней панелью со стороны водителя вверх по стойке А и временно закрепите на козырьке. Все еще ищу лучшее решение. Я хотел подключиться к заводскому микрофону в потолочной консоли, но проводка казалась тупой, и мне не хотелось с ней связываться.

Радио работает идеально, и камера включается задним ходом или по запросу при выборе функции камеры.

Было бы намного проще привязать ремень, поставляемый с камерой, вдоль рамы к задней части радио.Просто зависит от того, насколько вы хотите участвовать.

Кроме того, на задней заглушке есть защитный колпачок, который должен содержать ее в чистоте. Я бы посмотрел, можно ли его использовать.

RCA кабель резервной камеры

В системах камер Voyager используется совершенно другая 4-контактная конфигурация, но они также могут быть преобразованы в RCA. Установите направление по убыванию. Резервная камера RCA Видеокабель, Удлинительный кабель видео аудио камеры парковки заднего вида автомобиля с проводом триггера обнаружения (10 метров) 4.5 из 5 звезд 160. Автомобильный переходной кабель с разъемом «мама» RCA CVBS на 4-контактный разъем для подключения зеркальных парковочных мониторов DVR заднего вида с камерой заднего вида. Работает в любых погодных условиях. Длина кабеля (футы): 50. Популярное. Вес в упаковке: 0,07 фунта. Y-образный кабель с выходами RCA — штекер / гнездо — GX-16 — 20 дюймов длиной 22,58 долл. США. Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый для совершенно другой модели) от жгута радио с плюсовым выводом Резервное копирование облегченное. Заказ) CN Shenzhen Alex Electronics Co., ООО 1 ГОД. Каталог: Системы камер заднего вида; Мониторы заднего вида; Камеры заднего вида; Кабели • 4-контактные удлинительные кабели • Удлинительные кабели питания • Тяги для прицепа • Адаптеры • Кабели RCA… Совместимость с: профессиональной камерой видеонаблюдения / наблюдения, камерой заднего вида, DVD-плеером, ТВ-приставкой. Просмотр в виде сетки списка. Адаптер резервного монитора Weldex, 6 контактов к разъему RCA — SKU5036715. Обычная цена: 29,99 доллара. БЕСПЛАТНАЯ доставка для заказов на сумму более 35 канадских долларов, отправленных Amazon. Мониторинг кабеля резервной камеры безопасности автомобиля RCA Connect 4-контактный адаптер.Подключите провод обнаружения камеры заднего вида (синий или оранжевый / белый цвет в разных моделях) от жгута радиоприемника к положительному разъему резервного источника… Длина кабеля может варьироваться от 18 футов до 25 футов. 99. 15,19 долларов США. Сегодняшняя цена: 24,99 доллара. Кабель RCA подключается к входу резервной камеры на задней панели стереосистемы для передачи видео с камеры. 0,06- 0,20 долл. США / метр. У нас есть широкий ассортимент комплектов для камеры заднего вида с ПЗС-матрицей и мы предлагаем бесплатные консультации. CDN $ 7.99 CDN $ 7. От мужчины к женщине 6-контактный 4-контактный кабель резервной камеры для автомобильного видеонаблюдения. Safesight SS… Камеры заднего вида Великобритания предлагает доступные камеры заднего вида и мониторы заднего вида. Адаптеры кабеля камеры резервного копирования позволяют адаптировать камеру к существующему монитору или адаптировать существующую камеру к новому монитору. 100,0%. Дождь, снег или солнце, вы будете в порядке с этой системой. Видеонаблюдение. Специальность: Использование передовых низкотемпературных технологий. Если вам нужно удлинить кабель или заменить кабель, то кабель камеры резервного копирования — это то, что вам нужно.Бесплатная доставка. Cumberland &… Беспроводной видеокабель с резервным пусковым проводом Tx и Rx для комплекта камеры заднего вида RCA. Стенограмма видео для обзора деталей камеры заднего вида Safety Inc — 5-контактный шнур адаптера RCA — RVS-RCA5-AM. Это еще один пункт, необходимый для установки резервной камеры. Разъем M12 между мужчинами и женщинами, резервная камера заднего вида, ПВХ, водонепроницаемый 4-контактный кабель камеры заднего вида для авиационной камеры. Когда радио обнаруживает, что резервный легкий вес включен от напряжения, радио переключается на резервную камеру… Get It Fast.Кабель питания видео камеры заднего вида с мужчиной 4 штыря к разъему авиации женского пола. Просмотр в виде сетки списка. Антивозрастной 4-контактный авиационный силовой кабель к RCA… Желтый видеокабель RCA к желтому видеокабелю на задней панели радиоприемника и красный задний кабель к обратному кабелю на задней части головы… Кабель адаптера Aux автомобильного модуля Bluetooth для Для Renault Megane Laguna Clio Espace с 2005 по 2011 год для планшетных ПК iPhone. Товар № RVS-RCA-MP (Обзоры: 3) Наша цена: 5,94 доллара. … Удлинитель переходника 35 мм на RCA, кабель RPSMA «папа — мама».4-контактный кабель для камеры безопасности автомобиля RCA для резервной камеры. Настроить и купить. В комплект входит: 1: Автомобильный видео кабель-переходник RCA-4PIN… Добавить в корзину. Дождь, снег или солнце, вы будете в порядке с этой системой. ПРИМЕЧАНИЕ. НЕ ПОДКЛЮЧАЙТЕ видеокабель камеры заднего вида к входному кабелю видеовхода RCA от радио. Кабели для камер видеонаблюдения. 4 фута в длину. Наша перспектива доставки JIANLI, быстрая доставка, профессиональное производство, все продукты проходят тщательное тестирование, хорошее качество, беззаботное послепродажное обслуживание, необходимость выявления клиентов, пожалуйста, свяжитесь с… 1.Резервная камера безопасности заднего вида — скрытое крепление $ 131,99. 20,99 долларов США. Эти кабели работают с любыми из наших резервных мониторов или камер. Кабель-удлинитель RCA для резервной камеры 33 фута, Кабель заднего вида заднего вида из чистой меди с двойным экранированием, AV-провод для резервного копирования с автоматическим монитором, желтый переходник разъема для автомобильного внедорожника RV Пикапы Резервная камера Удлинительный кабель RCA использует провод с двойным экранированием из алюминиевой фольги, чистая медь сердечник диаметром 3,0 мм. Камера заднего вида на ручке крышки багажника 2009-2018 Dodge Ram 1500, 2010-2018 Ram 2500 3500.Этот кабель HD мирового класса является прекрасным дополнением к любому из наших продуктов, резервных камер… 1/4. Настроить и купить. Это значит быть на улице в непогоду. 4.7 (2) Связаться с поставщиком. И мы собираемся быстро взглянуть на шнур адаптера безопасности заднего вида. По сравнению с неэкранированным кабелем сигнал… Лидеры продаж Самая популярная цена От низкой до высокой Цена от высокой до низкой Продукция с самым высоким рейтингом. Сортировать по. Кабель RCA для резервного копирования камеры заднего вида автомобиля для Honda Vezel HR-V HRV XR-V XRV 2013 ~ 2019 Оригинальный заводской экран.35-футовый кабель RCA Premium для камеры заднего вида — SKU26031 Щелкните значки для получения дополнительной информации. Используется для видеосвязи. Добавить комментарий об этом видео. Это значит быть на улице в непогоду. Привет всем. 4,7 (8) «Быстрая доставка» «Хорошее обслуживание» Связаться с поставщиком. Сегодняшняя цена: 24,99 доллара. Мужской силовой кабель безопасности, вид сзади (3 отзыва) Price: $ 5.94 В наличии. Заказ) CN Shenzhen Guosheng Electrical Development Co., Ltd. 1… 6-контактный переходник для резервной камеры Weldex на разъем RCA — SKU5036714. Обновление ремня безопасности для CD-плеера Jensen до мультимедийной системы с сенсорным экраном (1) 37 долларов.59. EKYLIN Car RCA DC Audio Video AV Extension Cable for CCTV Security, Car Truck Bus Trailer Reverse Parking Camera… Я подключил видеокабель, который вы видите ниже, к задней части головного устройства. Кабель питания мужской безопасности, вид сзади. 0.0 (0) 2 Заказы. Боковая камера для автофургона с ночным видением для системы GPS-навигации Furrion — Сторона водителя — 1 шт. 112,87 долл. США. Страница. 105,90 долларов США. Кабель камеры безопасности CCTV 6 Pin резервный к силовому кабелю DC RCA для тележки / автобуса. Домой. Кабель RCA. Системы домашней безопасности. Позиции 1-15 из 37. Revo.Подключите видеокабель камеры заднего вида к кабелю видеовхода RCA камеры заднего вида / камеры заднего вида из жгута радио. 3. Шнур питания. Всепогодный для использования на открытом воздухе. Наши экранированные кабели для камер имеют разъемы RCA или 4-контактные разъемы, что делает их совместимыми с различными производителями. В камерах Safesight используется 4-контактный разъем, который можно легко преобразовать в кабель RCA. коаксиальный кабель высокого качества коаксиальный кабель RG59 коаксиальный кабель rg6 для камеры видеонаблюдения. Работает в любых погодных условиях. Прочтите обзоры кабеля резервной камеры Rca и рейтинги кабеля резервной камеры Rca — покупайте кабель резервной камеры Rca с уверенностью на AliExpress! 10 долларов.99. Это позволяет вам подключаться к обычному монитору с вашей системой камер RVs. 50-футовый кабель RCA Premium для резервной камеры с разъемами Gold Tip — SKU24262 Щелкните значки для получения дополнительной информации. 1,60 $ / шт. 32-футовый автомобильный удлинитель RCA длиной 32 фута от мужчины к мужчине для грузовика, кемпера, прицепа. Найдите много отличных новых и подержанных опций и получите лучшие предложения на кабель для автомобильного регистратора, резервная камера заднего вида, обратный 5-контактный удлинитель 10 метров по лучшим онлайн-ценам на eBay! Источник питания прикуривателя для автомобильной камеры заднего вида и резервной камеры с кабелем RCA.У нас есть все необходимое для установки камеры заднего вида. 100% защита от атмосферных воздействий. Резервная камера Видеокабель RCA. 3. В наличии. Вам доступен широкий выбор кабелей RCA для опций камеры заднего вида, таких как полиэтиленовый пакет, картонная коробка. Резервная камера. Заказы на сумму выше 99 долларов США имеют право на бесплатную доставку. 141 Результаты. Бесплатная доставка многих товаров! Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. Кабель для автомобильной DVD-камеры Biurlink Адаптер RCA AV-IN для Toyota CAMRY… Об этом кабеле заднего вида.Количество: Количество: В корзину. 1,37–1,45 долл. США / шт. Об этом кабеле. Описание: Этот разъем 4-контактный водонепроницаемый провод RCA позволяет удлинить кабель до линии мониторинга автомобиля и т. Д. Lorex. 100 штук (мин. 6-контактный автомобильный резервный кабель питания камеры видеонаблюдения для передачи аудио-видео 20 м. Функция заключается в питании монитора от камеры. 5,89 долл. США. Авиационный кабель. Ночная сова. 0,0 (0) 1 заказ. ЧЛЕН PCULQUI; 2005 г. TOYOTA SIENNA; 3.3L; V6; 4WD; AUTOMATIC; 108000 МИЛЬ; Я купил резервную камеру для своего автомобиля.Длина кабеля (футы): 100. 5 лет Дунгуань Swallowtech Electronic Co., Ltd. 93,3%. Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA для видеовхода от радио. Кабели и шнуры. 20000,0 метров (Мин. Сортировать по: Лидеры продаж. Кабели для камер видеонаблюдения. Видеокабель RCA для резервной камеры, Видеокабель для камеры заднего вида заднего вида с проводом обнаружения (6 м) — Видеокабель RCA, Видеокабель для камеры парковки заднего вида с функцией обнаружения Провод (6 метров) — соединение между мужчинами с помощью кабеля обнаружения — Используется для подключения видеонаблюдения, аудио- и видеосигналов, поддержки камеры заднего вида, DVD-плеера, ТВ-бокса — Никелированный… 10 шт. Гнездо BNC — штекер RCA Коаксиальный кабель Видеоадаптер ТВ Разъем CCTV SecH5 1,732 RCA кабель для камеры резервного копирования продукты предлагаются для продажи поставщиками на Alibaba.com, из которых аудио и видео кабели составляют 2%, компьютерные кабели и разъемы составляют 1%, а кабель для плеера mp3 / mp4 составляет 1%. Оранжевый провод запускает автомобильную стереосистему для отображения изображения с резервной камеры, когда автомобиль движется задним ходом. Эти кабели работают с любыми нашими резервными мониторами или резервными камерами. Электрические. 0,69–1,28 долл. США / шт. Мы также предлагаем широкий выбор надежных адаптеров для прикуривателей, адаптеров SATA — USB 2.0, комплектов для сращивания и адаптеров для систем Jensen, Voyager, ASA Backup Camera.Итак, давайте посмотрим поближе и убедимся, что эти соединения… Обычная цена: 29,99 доллара. На большинство комплектов дается гарантия 2 года. 100% защита от атмосферных воздействий. В наличии в магазине сегодня. Я Эллен на сайте etrailer.com. на страницу. Бесплатная доставка. Удлинительный кабель для резервной камеры Hopkins Smart Hitch — 25 футов (33) 37,13 $. Кабели, кабельные адаптеры, удлинители, крышки для проводов, монтажные пластины, датчики температуры и защитное освещение. Автомобильные камеры заднего вида — Камера заднего вида AupTech CCD Водонепроницаемая камера высокого разрешения Night Vison Камера заднего вида NTSC Резервная камера для парковки с видеокабелем RCA для Kia Optima K5 2010-2015 / Hyundai i40 2011-2015 Предложения — Кабель резервной камеры 4PIN Video Power Aviation удлинительный провод для автомобиля Автомобиль Кемпер Автобус Фургон Грузовик Автодом Прицеп RV Задний вид… Вы сейчас читаете страницу 1; Страница 2; Стр. 3; Страница Следующая; Показывать.Для подключения входа резервной камеры GPS-навигации, системы видеонаблюдения, видеорегистратора, парковочного монитора, камеры заднего вида и т. Д. 500 штук (минимальный заказ) 2 года Huizhou… У нас есть широкий выбор кабелей с 5-контактными и RCA-адаптерами, готовых к любым требованиям может столкнуться. Автомобильный видеокабель RCA Кабель питания постоянного тока Удлинительный кабель 2 в 1 с кабелем для зарядки прикуривателя с удлинительным кабелем кнопки переключения Характеристика: Универсальный кабель для видео и питания для подключения камеры заднего вида и монитора заднего вида Получите его до среды, 17 июня .Длина кабеля (футы): 400. У нас есть все необходимое для установки камеры заднего вида. Всего за 18,38 долларов США, купите лучшую водонепроницаемую автомобильную автомобильную резервную камеру заднего вида ip67 с проводным широким просмотром в интернет-магазине по оптовой цене. Бесплатная доставка.

Создание адаптеров для камеры заднего вида

По мере того, как все больше автомобилей имеют стандартную камеру заднего вида, мы видим, что все больше и больше людей нуждаются в их замене, когда они выходят из строя. Если у вас есть система на 360 градусов или система, встроенная в автомобиль, возникнут проблемы с заменой существующей камеры, установленной на заводе.Самая большая проблема заключается в том, что многие камеры используют источник питания 5 вольт, тогда как устройства вторичного рынка — 12 вольт. Если ваш находится на грузовике, автодоме или является продуктом вторичного рынка, эти инструкции должны помочь вам преобразовать ваш существующий разъем в 4-контактный авиационный, который так распространен.

Шаг 1

Здесь вы проверяете существующий кабель камеры, чтобы увидеть, какие жилы в нем содержатся. Может оказаться полезным не разрезать кабель полностью, а раскрыть его, аккуратно разрезав изоляцию кабеля.То, что вы найдете внутри, может варьироваться от 2 проводов и голого внешнего экрана до 7 или 8 проводов. Как правило, можно ожидать, что они будут следовать следующему цветовому коду: —

Красный = 12 В

Черный / неизолированный провод = отрицательный

Желтый = видео

Белый = звук

Что вы ожидаете и какие они на самом деле другое дело!

Вы можете обнаружить, что на один из проводов подается напряжение 12 В для питания ИК-светодиодов камеры. Другой может использоваться для подачи 12 вольт для питания небольшого обогревателя, хотя это довольно редко встречается в камерах заднего вида в Великобритании.Я видел, как белый цвет использовался как земля или как видеоканал.

Другая потенциальная проблема — это место внутри провода.

На этом рисунке показана проводка от камеры Obserview. Если вы внимательно посмотрите на белый провод, вы увидите, что есть внутренний изолированный провод с внешним экраном внутри внешней изоляции. Если вы пропустите это, вы заземлите видеосигнал, поэтому он не будет работать. На этой камере просто соединив 3 помеченных провода, можно получить изображение.Обычно вы можете идентифицировать провод внутри провода, поскольку он толще других проводов в кабеле.

Если у вас очень маленькая камера, иногда вы можете найти небольшой пластиковый блок примерно в 12 дюймах от корпуса камеры. В нем находится небольшой регулятор мощности, который понижает напряжение до 5 В. Если вы включите это в свой адаптер, камера 12 В не будет работать, поэтому ее нужно исключить.

Step 2

К настоящему времени вы должны иметь некоторое представление, можете ли вы определить, что делает каждый кабель в вашем проводе.Видео почти всегда будет окружено щитом. 12v можно определить с помощью мультиметра. Голый экран является отрицательным, и вы часто обнаруживаете, что одна из других жил также отрицательна. Проверка непрерывности должна определить это.

Следующим шагом будет отрезать вилку неисправной камеры кабелем хорошей длины, чтобы облегчить изготовление адаптера. На одном из наших 4-контактных удлинительных кабелей длиной 1 м разрежьте пополам, чтобы получить штекер. Теперь вы собираетесь присоединить разъем камеры к штекерному разъему нашего кабеля.

На этом мы объединили черный заземляющий провод и неизолированный экран. Мы не использовали здесь термоусадку. Часто можно обойтись обрезанием голого экрана и подключением только черных проводов. Наши монтажники часто делают это, если хотят укоротить один из наших 4-контактных удлинительных кабелей. Остальные провода спаяны вместе и усаживаются термофеном для усадки трубки. Вы можете видеть, что мы соединили желтый с желтым и красный с красным, поскольку обе стороны использовали это соглашение для позитива и видео.Однако звук был на ядре другого цвета по сравнению с нашими кабелями, поэтому белый цвет переходит в другой цвет. На выводе, на который мы паяли наш провод, был другой провод, который мы просто заглушили термоусадкой. Затем весь стык был покрыт термоусадочной пленкой для защиты.

На фотографии выше показан типичный готовый адаптер. Этот был создан для тестирования камеры Veba, чтобы увидеть, сможем ли мы заставить ее работать с одним из наших мониторов. Veba — это бренд, который, похоже, больше не выпускается, но имеет множество систем, доступных на eBay и Amazon.Нам звонят по телефону много людей, поэтому мы сомневаемся в их качестве.

Затем необходимо проверить переходной кабель по схеме контактов выше. 12 В является важным, так как ошибитесь, и вы можете повредить камеру или монитор, или и то, и другое. Когда вы закончите, адаптер можно использовать для подключения к существующей проводке, не повреждая ее. Это позволит вам легко менять камеру всякий раз, когда вам нужно, поскольку 4-контактный авиационный разъем очень распространен.Теоретически у вас должна быть работающая система камер. Если нет, то в первую очередь следует проверить целостность кабелей. Каждый год мы наблюдаем несколько случаев, когда кабели были повреждены животными или монтажниками, устанавливающими другое оборудование.

Если вы используете мультиметр для проверки целостности кабеля, убедитесь, что к нему не подключены камера или монитор. На счетчик подается напряжение 9 В, и этого может быть достаточно, чтобы повредить чувствительную электронику.

Как установить камеру заднего вида

Никто не любит это признавать, но движение по длинным проездам и узким проходам или прохождение этого идеального параллельного парка может быть довольно сложным — и независимо от того, сколько вы прикладываете усилий, всегда будут слепые пятна, которые могут сделать движение задним ходом более опасным. чем это должно быть.

Один из лучших способов убедиться, что вы всегда в безопасности, чтобы начать резервное копирование и никогда не отклоняться от курса, — это установить камеру заднего вида. Однако прежде чем мы начнем, давайте ответим на несколько наиболее частых вопросов, которые люди задают о камерах заднего вида.

Ищете видеорегистраторы? Чтобы узнать больше о видеорегистраторах, нажмите здесь.

Хотите узнать больше о камерах заднего вида? Ознакомьтесь с этим руководством. Нажмите здесь.

Можно ли установить камеру заднего вида на мою машину?

Хотя они обычно входят в стандартную комплектацию современных автомобилей, их также можно установить практически на любой автомобиль любого возраста, выполнив несколько простых действий.Тип автомобиля, на котором вы водите, не так важен, как наличие у вас дисплеев, на которых можно использовать камеру заднего вида. Например, многие видеорегистраторы и головные устройства поддерживают функцию камеры заднего вида, поэтому обязательно проверьте совместимое оборудование, которое у вас уже может быть, прежде чем выбирать камеру заднего вида.

Если у вас нет существующего экрана для использования или вы не хотите постоянно устанавливать камеру, есть также несколько различных типов камеры заднего вида с дополнительными вариантами временного крепления экрана.Популярным вариантом является вывод изображения с камеры на экран, который закрепляется над зеркалом заднего вида.

Насколько легко установить камеру заднего вида?

Установка любой камеры заднего вида обычно быстрая и довольно простая, при условии, что вам удобно снять небольшую внутреннюю отделку и запустить, зачистить и подключить несколько проводов. Подключение камеры к существующему головному устройству или другому дисплею может быть немного сложнее, хотя, если вы можете следовать инструкциям, прилагаемым к вашему комплекту, все, что действительно требуется, — это немного дополнительного терпения.Обычно вам не нужно сверлить какие-либо отверстия в автомобиле, так как вы можете пропустить провода через существующие каналы, и в зависимости от того, решите ли вы сращивать и паять провода или устанавливать заглушки, вы также можете сделать съемную камеру заднего вида.

Где поставить камеру заднего вида?

Первое и наиболее очевидное место для начала при выборе места для установки камеры заднего вида — это задняя часть автомобиля. Но это еще не все.Постарайтесь установить камеру заднего вида так, чтобы она ничем не закрывалась и не мешала открывать багажник автомобиля. Если вы перевозите велосипеды или другой багаж на стойке или часто буксируете прицеп, возможно, стоит установить камеру заднего вида выше, но помните, что в зависимости от того, где вы устанавливаете камеру заднего вида, изображение, которое она отображает, может отличаться. .

Сколько стоит камера заднего вида?

В настоящее время камеру заднего вида можно купить за любую цену от менее 100 долларов до нескольких сотен долларов (в зависимости от нескольких различных характеристик) — и с помощью приведенного ниже пошагового руководства вы не будете раскошеняться. для установки тоже.Ознакомьтесь с ассортиментом камер заднего вида ниже.

Как установить камеру заднего вида:

В этой статье мы будем использовать камеру с экраном, установленным в зеркало заднего вида, хотя (как мы уже упоминали) существует также множество других типов камер заднего вида, подходящих для различных дисплеев, мест размещения и способов крепления. — обязательно ознакомьтесь с инструкциями, прилагаемыми к вашим конкретным устройствам.

лучших резервных камер на 2021 год

Резервные камеры с возможностью самостоятельной установки дают новую жизнь автомобилям без камер, выпущенным до 2018 года.У одних есть собственные мониторы, другие подключаются к дисплеям аудиосистемы. Все это будет стоить меньше страховой франшизы, если вы смяли крыло или потеряете дорогостоящие линзы заднего фонаря. Auto-Vox

После того, как вы воспользуетесь хорошей камерой заднего вида, вы удивитесь, как вы вообще обходились без нее. Это находка в условиях стесненной парковки, особенно для параллельной парковки на многолюдной улице. Кроме того, по данным KidsandCars, это может быть буквально спасением, предотвращая несчастные случаи, когда каждую неделю случаются как минимум 50 детей (некоторые из них заканчиваются смертельным исходом).org, некоммерческая группа по защите интересов безопасности.

Резервная камера автоматически активируется, когда вы включаете задний ход, позволяя вам видеть пространство позади вашего автомобиля на дисплее. Большинство систем также накладывают на изображение направляющие с цветовой кодировкой, чтобы помочь вам оценить расстояние до людей, автомобилей или других препятствий позади вашего автомобиля.

Резервные камеры настолько важны, что все новые легковые автомобили, построенные с мая 2018 года, должны иметь одну установленную в стандартной комплектации, а большинство автомобилей и внедорожников предлагают их гораздо дольше.Но даже если у вас есть более старый автомобиль без этой удобной функции, вы можете легко добавить ее. И представленные здесь модели были выбраны для ряда мастеров, которые делают самостоятельно, чтобы помочь вам избежать необходимости в более дорогостоящей профессиональной установке.

Лучший в целом: Auto-Vox CS2

Почему мы выбрали его:

Auto-Vox CS2 — отличная общая цена. Он дает вам множество удобных функций по цене, а в качестве беспроводной модели его относительно легко установить.В комплект входит 4,3-дюймовый монитор, который можно установить на приборную панель или лобовое стекло вашего автомобиля, и его можно подключить к автомобильной розетке на 12 В (также известной как прикуриватель) или подключить к блоку предохранителей. (Штекер 12 В включает даже вход USB, так что вы все еще можете заряжать свой телефон.)

Камера использует надежное цифровое соединение, имеет регулируемые направляющие для транспортных средств разного размера и может похвастаться четким разрешением 1080p.

Плюсы:

• Его цифровой беспроводной сигнал более надежен, чем аналоговое беспроводное соединение.
• Sharp Разрешение 1080p как в камере, так и в мониторе
• Оценка впечатляющих 0.1 люмен для более четкого ночного видения

Минусы:

• Как и большинство «беспроводных» резервных камер, вам все равно необходимо подключить ее к источнику питания для работы (см. Часто задаваемые вопросы).
• Поле обзора 110 градусов более узкое, чем у многих других моделей.
• Лучше всего подходит для автомобилей длиной менее 32 футов.

---

Лучшее беспроводное зеркало заднего вида Модель: DoHonest S4

Почему мы выбрали его:

В DoHonest S4 используется 5-дюймовый дисплей, который можно использовать как зеркало заднего вида в автомобиле, избавляя от необходимости устанавливать отдельный монитор на приборной панели или лобовом стекле.Оно легко надевается на исходное зеркало с помощью резиновых ремешков, поэтому вам не нужно снимать оригинальное зеркало. Изображение S4 имеет четкое разрешение 1080p, использует надежный цифровой сигнал с полем обзора 150 градусов. Его руководящие принципы настраиваются для работы с разными транспортными средствами. А система может быть оснащена двумя камерами, что позволит вам видеть пространство как сзади, так и спереди вашего автомобиля. Двухлетняя гарантия.

Плюсы :

• Надежный цифровой беспроводной сигнал
• Разрешение Sharp 1080p
• Светодиоды подсветки в камере помогают при использовании в ночное время

Минусы :

• Некоторые пользователи говорят, что зеркало немного темнее и синее, чем оригинальное зеркало их автомобиля.
• У некоторых пользователей возникли проблемы с посадкой при установке монитора на зеркало заднего вида.
• Лучше всего подходит для автомобилей длиной менее 33 футов

---

Самая простая установка: Auto-Vox Solar1

Почему мы выбрали его:

В отличие от большинства «беспроводных» резервных камер, Solar1 действительно беспроводной; электрические соединения не требуются. Камера питается от внутреннего литий-ионного аккумулятора емкостью 3350 мАч. Компания утверждает, что благодаря солнечной панели, которая помогает заряжать его, вам нужно подключать аккумулятор только каждые несколько месяцев, чтобы он продолжал работать.

Установка интегрированной рамки номерного знака камеры занимает всего несколько минут. А прилагаемый 5-дюймовый монитор, который подключается к автомобильной розетке 12 В, можно установить на приборную панель или лобовое стекло. Удобная кнопка на штекере монитора активирует камеру, когда вам это нужно.

Плюсы:

• Супер-простая установка, без проводов для подключения
• Солнечная панель помогает поддерживать заряд внутренней батареи камеры
• Цифровой сигнал 2,4 ГГц обеспечивает надежное соединение

Минусы:

• Камера не активируется автоматически, когда вы включаете задний ход (вам нужно нажать кнопку на вилке монитора).
• Это не совсем «установил и забыл»; внутренний аккумулятор может нуждаться в подзарядке каждые несколько месяцев
• Он не подходит для некоторых автомобилей; проверьте перед заказом

---

Лучшее для опытного мастера: LeeKooLuu LK3

Почему мы выбрали его:

LeeKooLuu LK3 — хороший выбор, если вам удобно выполнять более сложную установку (см. Часто задаваемые вопросы).Он может похвастаться хорошими характеристиками и функциями, а также присущей проводной камере надежностью и скоростью, и все это по доступной цене. Камера LK3 имеет четкое разрешение 1080p, широкое поле зрения 149 градусов и светодиоды для улучшения ночного видения.

ЖК-монитор с диагональю 4,3 дюйма можно установить на приборную панель или лобовое стекло, он позволяет регулировать направляющие линии и может быть подключен к автомобильной розетке 12 В или подключен к проводке. Двухлетняя гарантия.

Плюсы :

• Проводное соединение по своей сути более надежно, чем беспроводное.
• Резкое разрешение 1080p.
• Может быть настроен как для резервного копирования, так и для непрерывного использования.

Минусы :

• Требуется более сложная установка, чем беспроводная система.
• Отсутствие разъемов RCA затрудняет использование дисплея в приборной панели.

---

Лучшее для водителей, использующих GPS-навигатор Garmin: Garmin BC 30

Почему мы выбрали его:

BC 30 — естественный выбор, если вы регулярно используете для навигации GPS-навигатор Garmin (гибкий GPS), такой как наша лучшая рекомендуемая модель DriveSmart 55.Он разработан для беспроводной работы с широким спектром моделей Garmin и избавляет от необходимости иметь второй монитор для резервной камеры.

Его можно настроить на автоматическую активацию при включении заднего хода или настроить для непрерывного использования, что позволяет легко переключаться между экраном навигации и видом с камеры нажатием кнопки на устройстве. Отметьте здесь, чтобы увидеть совместимые модели Garmin.

Плюсы :

• Позволяет использовать навигатор Garmin для обоих направлений и резервную камеру
• Возможность беспроводной передачи на расстояние до 45 футов
• Можно настроить так, чтобы вы могли переключаться между навигацией и резервной камерой одним нажатием кнопки, без необходимости для переключения на задний ход

Минусы :

• Дороже, чем многие другие модели
• Разрешение 240p здесь не такое резкое, как у других моделей
• Передает видеосигнал в радиодиапазоне, который более подвержен помехам, чем цифровое соединение

Методология

Forbes Wheels сравнил характеристики, характеристики и цены более чем 60 моделей резервных камер; проанализировал оценки других критиков и конечных пользователей; и опирались на наш собственный опыт и обсуждения с установщиками и представителями отрасли.Выбранные здесь пять систем представляют лучшие общие ценности в этой категории для людей с разными потребностями.

FAQ (Часто задаваемые вопросы):

Какую часть пространства позади моего автомобиля я могу видеть?

Поле зрения (FOV) для большинства резервных камер на вторичном рынке колеблется от довольно узких 110 градусов до гораздо более широких 170. Более широкое поле зрения позволяет вам видеть больше области позади вашего автомобиля, но также заставляет объекты и людей смотреть дальше, что может быть обман при резервном копировании.(Вот почему цветные рекомендации удобны.) Обычно мы предпочитаем среднечастотный угол обзора от 140 до 150 градусов или более узкий.

В чем разница между проводной и беспроводной системой?

Традиционно большинство камер заднего вида на вторичном рынке представляют собой проводные системы, в которых камера в задней части автомобиля соединяется с монитором в приборной панели с помощью электрического провода. Это делает систему надежной и обеспечивает быструю передачу изображения. В проводных камерах также часто используются разъемы типа RCA, поэтому их проще подключить к автомобильной стереосистеме на вторичном рынке и другим встроенным дисплеям с входами RCA.

Но проводная система требует гораздо больше времени и усилий для правильной установки, потому что необходимо снять большую часть внутренней отделки автомобиля, чтобы проложить и скрыть провод. Вот почему многие покупатели в профессиональном магазине устанавливают проводную систему, что увеличивает стоимость.

В последние годы беспроводные системы стали более популярными, потому что их быстрее и проще установить даже для среднего домашнего мастера. Во многих более ранних системах и некоторых из менее дорогих сегодня видеосигнал отправляется с камеры на монитор через аналоговый радиочастотный сигнал.Но это восприимчиво к помехам от других электрических или электронных источников, и многие пользователи жаловались на более длительное время задержки подключения монитора и отображения видео.

Многие новые беспроводные системы теперь используют цифровое соединение, которое менее восприимчиво к помехам. Мы также получили меньше жалоб на отставание от этих моделей. При покупке беспроводной системы можно быть уверенным, что дальность ее передачи достаточна для работы с вашим автомобилем.

Могу ли я сам установить резервную камеру?

Установить камеру заднего вида несложно, если вам удобно выполнить одно или два соединения проводов в автомобиле и, возможно, снять и переустановить элементы отделки.Но время, необходимое для этого, может сильно отличаться в зависимости от типа системы, как описано выше.

Большинство камер предназначены для установки на номерной знак транспортного средства, хотя некоторые также могут быть установлены непосредственно на транспортном средстве. Для оптимальной работы камеру следует располагать по центру задней части автомобиля, не мешая ручке двери или бамперу. (Лучшие системы позволяют переворачивать видеоизображение на дисплее, что позволяет при необходимости перевернуть камеру.)

Чтобы камера автоматически включалась при включении заднего хода, камера должна подключаться к цепи заднего фонаря.По сути, вы прокладываете пару проводов от камеры к багажнику, находите провода, идущие к резервному фонарю (что может означать удаление некоторой обрезки), и подключаете к ним провода камеры.

Если система включает в себя отдельный монитор, то вы можете подключить его к розетке на 12 В автомобиля (также известной как прикуриватель) или подключить к блоку предохранителей.

Для большинства беспроводных систем это все. Для проводной системы вам также необходимо проложить провод от камеры к монитору через автомобиль, что включает в себя удаление элементов отделки с одной стороны и подключение провода непосредственно к монитору.Если вы подключаете его к дисплею в приборной панели, вам также потребуется доступ к задней части стереосистемы или вытащить ее из приборной панели.

Могу ли я использовать камеру заднего вида на прицепе или в других местах на моем автомобиле?

Камеры заднего вида

можно легко установить на заднюю часть прицепа вместо вашего автомобиля. При использовании беспроводной камеры важно проверить дальность действия передатчика системы, чтобы убедиться, что сигнал может доходить от прицепа до монитора.

Многие дополнительные системы также позволяют использовать две камеры одновременно, так что вы можете установить одну за автомобилем, а другую спереди или сбоку (или как на автомобиле, так и на прицепе).Если вы устанавливаете камеру спереди, обязательно настройте ее так, чтобы изображение перевернулось и правильно отображалось на мониторе.

Могу ли я отправить на свой смартфон сигнал с камеры заднего вида?

Беспроводные камеры резервного копирования обычно передают сигнал на совместимый монитор, поэтому со смартфоном они не работают. Тем не менее, существует несколько моделей, предназначенных для отправки видеосигналов на совместимое приложение для iPhone или Android через Wi-Fi. Поскольку он устраняет необходимость в отдельном мониторе на приборной панели, этот обещает, что будет удобным решением, особенно если вы используете крепление для смартфона.
