Как снять шрус без съемника: Как снять шрус без съемника

Содержание

Как снять шрус без съемника

Сегодня долговечными шарнирами равных угловых скоростей оснащены большинство автомобилей. В то же время неожиданно могут появиться признаки того, что необходима замена ШРУСа, как внутреннего, так и внешнего.

Когда менять ШРУС

Признаков неполадок в работе таких устройств может быть несколько. Обычно водители по звукам из подвески машины определяют, что нужна замена ШРУСа. Об этом говорит треск при резком повороте машины. Чтобы убедиться окончательно, что срочно нужна замена ШРУСа, следует остановиться и вывернуть колеса в крайнее положение. Появившийся после трогания хруст означает, что требуется заменить поврежденный передний ШРУС.

Появление таких же звуков при повороте колес в противоположную сторону означает, что приходит конец механизму с другой стороны колеса. В подобной ситуации следует оценить состояние защитных чехлов. Машину лучше поставить на подъемник и внимательно их осмотреть. Если возле них видны свежие признаки консистентной смазки, нужно заменить гофрированный чехол.

Если его разрыв хорошо виден, а смазка отсутствует, понадобится немедленно заменить ШРУС.

Что нужно для установки нового ШРУСа

При нехватке слесарных навыков у автовладельца, лучше сразу отправляться в приличный автосервис. В нем за приемлемую цену произведут замену механизма. Опытные автослесари эту работу делают быстро. Если есть желание сделать ее самому необходимо подготовить:

  • подъемник;
  • набор накидных ключей;
  • пассатижи;
  • отвертку;
  • металлическую трубу в качестве рычага;
  • слесарные тиски.

Понадобится новый ШРУС с защитным чехлом в комплекте, фиксирующие хомуты и смазка. Чтобы было удобнее менять ШРУС, из коробки переключения передач сливается часть трансмиссионного масла. Для демонтажа привода, с его стороны снимается переднее колесо. Затем с усилием вывинчивается гайка ступицы, демонтируется тормозной диск с суппортом, шаровая опора и наконечник руля.

Для обеспечения большего момента при откручивании и наворачивании ступичной гайки, лучше запастись трубой, которую надевают на ключ. Зашлицованный приводной вал устройства из КПП вынимается с помощью монтировки, которую используют в качестве рычага. Затем из ступицы колеса аккуратно молотком и деревянным бруском наружный шарнир выбивается.

Замена наружного ШРУСа

  1. Срываем болты крепления с колеса и ступичную гайку, выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка).
  2. Домкратим автомобиль и ставим на упор (ни в коем случае не работаем на домкрате) и вывешиваем колесо.
  3. Снимаем колесо.
  4. Откручиваем 2 болта, которые крепят шаровую к поворотному кулаку.
  5. Если не идет используем удлинитель для воротка и WD-40.
  6. Выворачиваем руль в сторону и немного оттягиваем поворотный кулак со стойкой и извлекаем наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком).

Установленный шарнир вместе с наружным пыльником ШРУСа закрепляется в ступице. Остается долить слитое перед демонтажем масло в коробку переключения передач. Подобная замена наружного ШРУСа больших сложностей не представляет, и может вполне выполняется самостоятельно. Частично разобранная передняя подвеска после установки нового наружного шарнира восстанавливается.

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу. Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем. До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

Внутренний ШРУС можно снять как отдельно, так и на приводе вместе с внешним. Используя этот способ, внутренний ШРУС заменить не слишком сложно. Если у Вас трипоидный ШРУС, то при установке его на обратно, возможны небольшие сложности. Может не становиться на место трехлучевая вилка. Расположенные на ней ролики могут не попасть в свои направляющие канавки внутри корпуса. Достаточно пару раз провернуть приводной вал, и они окажутся там, где надо.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

Можно ли обойтись без замены

Известно, что ШРУСы обычно служат долго. Впрочем, загрязнение способно быстро вывести их из строя. Поэтому порой возникают дискуссии о целесообразности их восстановления. Делать это не нужно. Чтобы машина работала надежно, сломанный ШРУС должен быть заменен на новый. Знающие устройство автомобиля и обладающие необходимыми слесарными навыками люди, выполняют такую работу самостоятельно.

Разумнее всего регулярно осматривать закрывающие чехлы. Там могут возникнуть разрывы, трещины и иные повреждения. Таким методом можно своевременно обнаружить дефекты и оперативно заменить пыльники на внутреннем и внешнем ШРУСе. Имеет также смысл во время замены шарнира и чехла ставить винтовые хомуты. Они надежнее изолируют от попадания пыли и грязи.

Встречаются рекомендации заменять ШРУСы по мере выявления их повреждений. Лучше не дожидаться, когда очередной чехол придет в негодность. В идеальном варианте, при полном снятии привода, целесообразно одновременно производить установку нового чехла. Чтобы ШРУС был заменен вместе с ним, больших затрат средств и времени не требуется.

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

  • снятие внутреннего ШРУСа и его ремонт;
  • снятие наружного ШРУСа;
  • снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт. ) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

  • нанести метки на обойме и корпусе для обратной сборки в таком же положении;
  • наклонить вал с обоймой на конце максимально в одну из сторон;
  • извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Автомобиль не только не является роскошью, но иногда и средством передвижения перестаёт быть на долгое время. Наиболее часто причиной неисправности деталей и агрегатов становится процесс трения, который возникает в результате соприкосновения различных механизмов во время работы. Несмотря на то, что современные технологии изготовления металлов и их обработки, позволяют значительно увеличить эксплуатационный ресурс, работающих в жёстких режимах частей автомобиля, а использование качественных смазочных материалов, значительно снизить коэффициент трения, различные поломки будут всегда преследовать владельцев автомобильной техники. Среди наиболее частых причин выхода из строя переднеприводных железных коней, является неисправности ШРУСа. В большинстве случаев данная поломка не подлежит ремонту и потребуется полностью заменить шарниры равных угловых скоростей. О том как заменить ШРУС будет рассказано далее, но прежде чем приступить к данной операции, необходимо научиться правильно определять неисправность этой детали.

Как снять внутренний ШРУС — замена шарниров равных угловых скоростей

Передняя часть автомобиля традиционно требует к себе более внимательного отношения, потому что тут располагается двигатель, а также рулевые колёса. Управление, манёвренность, устойчивость на дорогое – всё это напрямую зависит от того, насколько всё отлажено и доведено до ума. Если машина переднеприводная, сложность конструкции возрастает.

В данном случае требуется наличие специальных ШРУСов, устанавливаемых на конце переднего вала, который в свою очередь связан специальной ступицей непосредственно с коробкой передач. Это необходимо для полноценной передачи крутящего момента от трансмиссии к колёсам.

ШРУС – это шарнир равных угловых скоростей. Его задача заключается в передаче вращательного движения от одной полуоси к другой, расположенной под углом.

Как и любая другая деталь, они время от времени выходят из строя, поэтому необходимо знать, как снять внутренний ШРУС, провести диагностику и необходимый ремонт.

Подготовка к работе

Хорошая новость заключается в том, что несмотря на большое разнообразие марок автомобилей от различных производителей, ШРУСы в целом имеют одинаковую конструкцию, так что особых различий в работе с той или иной машиной нет.

Для этого необходимо:

  • более-менее свободный гараж;

  • смотровая яма, либо достаточно высокая эстакада;

  • комплект инструментов.

Отдельно стоит поговорить только об одном инструменте – специальном съёмнике ШРУСов. При его наличии задача значительно упрощается. Единственная проблема – далеко не у каждого имеется подобный съемник, и найти его не так уж и просто. Впрочем, опытные мастера знают, как снять внутренний ШРУС, используя только подручные средства.

Особенности конструкции

На каждое колесо приходится по два шарнира – внутренний и наружный. Чаще всего требуется снятие внутреннего ШРУСа. Это необходимо как для его ремонта, так и для проведения других работ, например, для замены пыльника или же смазки деталей.

В самой нижней части трансмиссии располагают обоймы шарниров, прикрученные к шестерням дифференциала 6-8 болтами.

Внешний осмотр позволит определить, как именно лучше проводить демонтаж и какие инструменты для этого понадобятся. Также стоит сразу проверить нижнюю часть на предмет наличия сильных загрязнений и других неисправностей.

Начало работы

Работа по демонтажу осуществляется в несколько этапов.

  • Устанавливаем автомобиль на эстакаду или над смотровой ямой;

  • Откручиваем крепления;

  • Вынимаем ШРУС из своего гнезда и с самого вала.

Конечно, на деле приходится сталкиваться с определёнными сложностями. После откручивания крепления необходимо повернуть руль так, чтобы освободились шлицевые соединения.

Вынуть ШРУС из гнезда также не всегда просто. В этом случае как раз поможет специальный съёмник. В противном случае необходимо использовать молоток, монтировку и немного грубой силы. Действовать при этом следует с предельной осторожностью, чтобы не нанести повреждений.

Проведение демонтажа

Чтобы шарнир «слез» с вала, следует отстегнуть стопорное кольцо, а также хомуты пыльника. После этого ничего не должно мешать.

Некоторые специалисты рекомендуют снимать сразу оба ШРУСа – внутренний и внешний, так как это удобней и безопасней.

Но в любом случае заниматься ремонтом, находясь под автомобилем не стоит. Лучше воспользоваться верстаком под хорошим освещением и со всеми инструментами.

Снятие наружного ШРУСа

В некоторых случаях, как уже было сказано выше, появляется необходимость снять внешний ШРУС, устанавливаемый у ступицы. Основная проблема заключается в том, что подобная работа требует гораздо больше сил и времени.

В этом случае необходимо выполнить несколько этапов:

  • Снятие колеса;

  • Отвинчивание ступичной гайки и извлечение стопорной шайбы;

  • Отвинчивание нижней шаровой опоры;

  • Извлечение полуоси ШРУСа.

Далее уже можно заниматься непосредственно диагностикой неисправностей и ремонтом.

Ввиду определённых особенностей демонтаж ШТРУСов сопряжён с некоторыми трудностями. В любом случае необходимо действовать предельно аккуратно и точно знать, как снять внутренний ШРУС и наружный. Если же трудности всё-таки имеются, и не помогают даже специальные инструменты в виде съёмников, тогда уже следует обращаться за помощью к специалистам. Мастера готовы выполнить всё быстро и качественно.

Видео

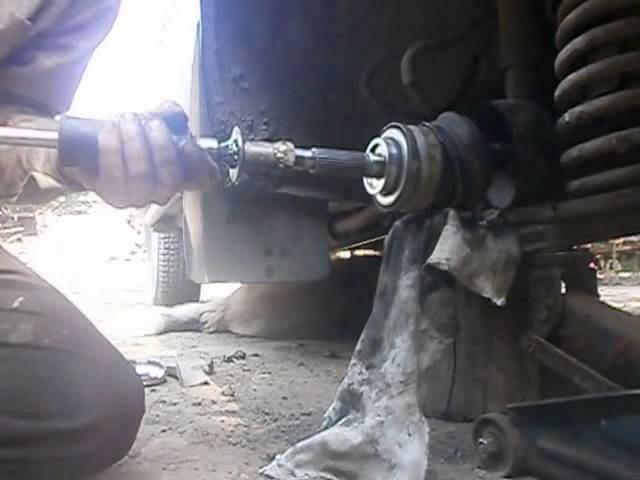

Подробнее о замене внутреннего ШРУСа вам расскажет следующий видеоматериал:
