Генератор «Газели» и его неисправности. Установка генератора на «Газель». Как заменить генератор на «Газели»?

Электрооборудование данного автомобиля сделано по однопроводной схеме: минусовые клеммы приборов и оборудования подсоединены к «массе» — кузову и иным механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна номинальному напряжению 12В постоянного тока. Для включения электрической цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда двигатель не запущен, все электрические потребители берут питание от аккумулятора, а при запущенном двигателе питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных приборов оснащена предохранителем на 40 А, а цепь дополнительного оборудования и механизмов — предохранителем на 60 А. Они размещены в блоке предохранителей, который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с меньшим токовым срабатыванием. Размещаются они под приборной панелью с водительской стороны.

Тип

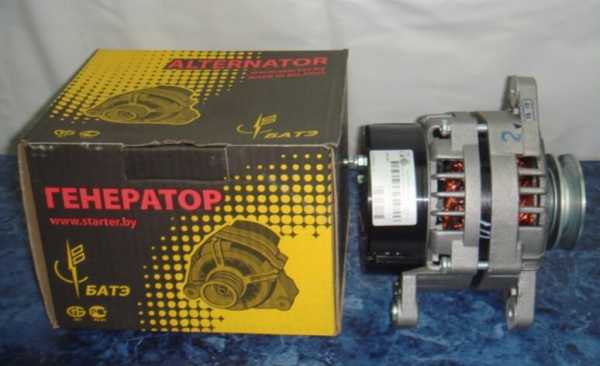

Генератор «Газели» представляет собой синхронную трехфазную машину с электромагнитным возбуждением и предназначен для преобразования вращательного движения в электрическую энергию. Автомобиль оснащается моделями 2502.3771 или 9422.3701, мощность которых составляет порядка 1000 Вт. Установка генератора на «Газель» своими руками осуществляется при помощи крепежного кронштейна с правой стороны силового агрегата. Привод его осуществляется клиновидным ремнем от храповика коленчатого вала. Работает он в паре с вмонтированным регулятором напряжения Я212А11Е, который держит напряжение на выходе в заданном рабочем режиме.

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электронных приборов, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует специальный указатель на приборной панели. При такой неисправности запуск двигателя и движение автомобиля все же возможны, но до тех пор, пока аккумуляторная батарея полностью не разрядится. Нормальным образом передвигаться на таком автомобиле невозможно.

К основным неисправностям генератора можно отнести следующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, чрезмерный износ щеток.

Генератор «Газели», как и любой механизм автомобиля, может иметь как механические повреждения, так и электрические. Поэтому и способ устранения поломки, и виды операций имеют различный характер.

К механическим повреждениям можно отнести износ и повреждение подшипников качения, пружин, нарушение целостности корпуса, шкива и ремня привода.

К неисправностям, которые называются электрическим, можно причислить обрыв обмотки статора, трещины и износ щеток, поломку реле-регулятора, подплавление изоляционного покрытия витков, межвитковые замыкания.

При любом из этих видов поломок генератор автомобиля не в полной мере выполняет свои функции или же полностью выходит из строя, что сказывается на работе всех электронных приборов и двигателя в целом.

Причины неисправностей

Обычная коррозия, износ и влага могут стать причиной разнообразных неисправностей. Поломки механического характера зачастую происходят по причине длительного использования транспортного средства и усталости материала, применения при изготовлении генератора материалов низкого качества, несоблюдении условий эксплуатации изделия и нарушении нормального рабочего режима, при влиянии внешних факторов, таких как пыль, влага, повышенная температура и соли.

Как снять генератор на «Газели»?

Теперь рассмотрим вопрос демонтажа. Осуществляя ремонтные операции на автомобиле марки «Газель», снятие генератора необходимо проводить согласно всем технологическим инструкциям и соблюдать правила техники безопасности при проведении работ. В том случае, если двигатель автомобиля горячий, необходимо дать ему остыть, дабы избежать возможности получить ожог.

При наличии неисправности генератора его снимают с двигателя автомобиля и проводят диагностические и ремонтные операции. Для этого можно обратиться в сервисные мастерские или же провести ремонт самостоятельно. Многие автолюбители, которые впервые столкнулись с данной проблемой, задаются вопросом о том, как поменять генератор на «Газели». Операция по снятию и установке данной детали не относится к сложным технологическим и ремонтным процессам, и осуществить ее можно в домашних условиях. Для этого понадобится стандартный набор инструментов.

Процесс снятия

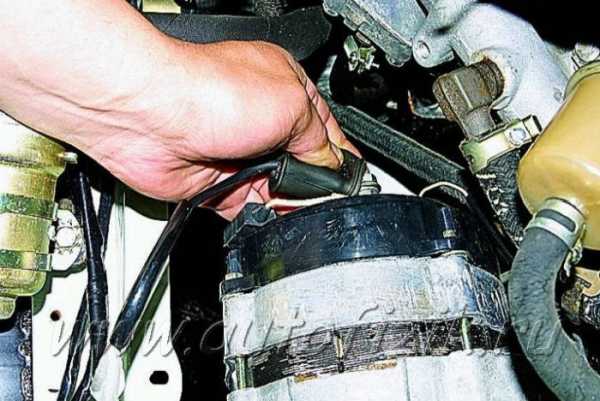

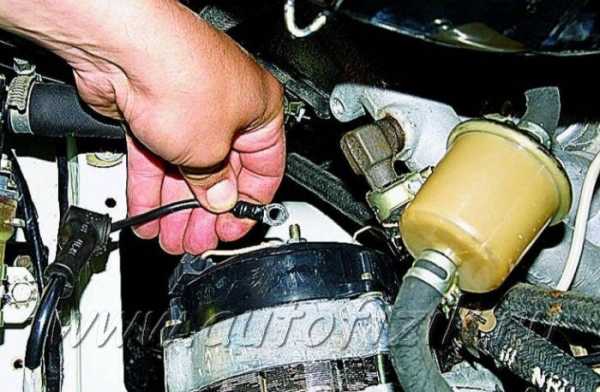

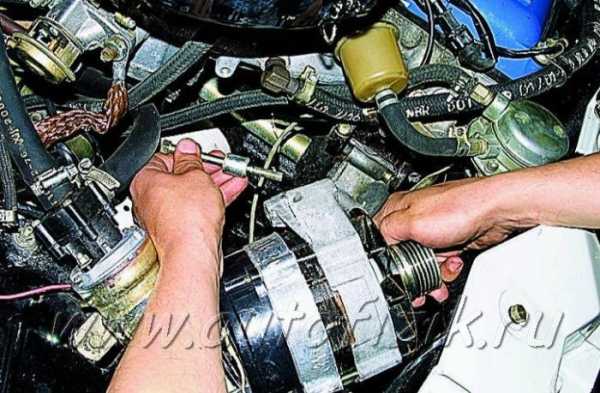

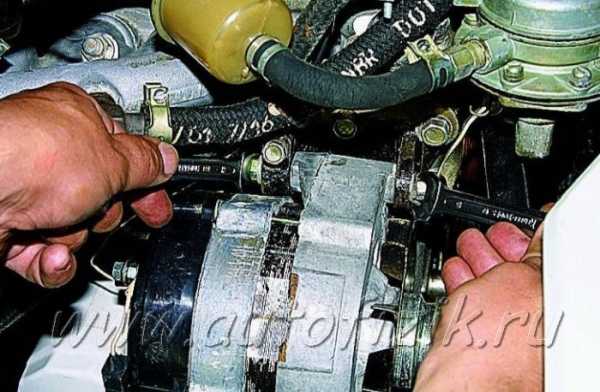

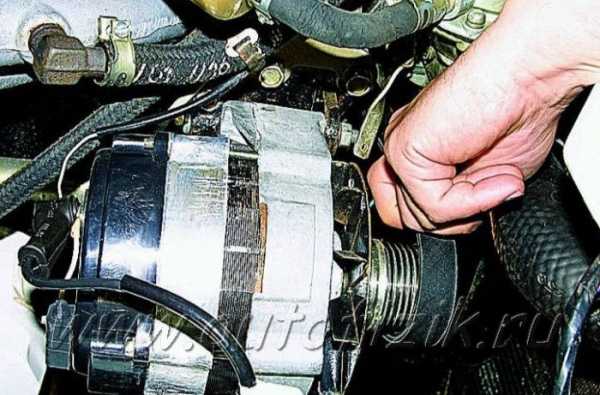

Перед тем как заменить генератор на «Газели», важно извлечь отрицательную клемму аккумулятора, тем самым обесточив сеть автомобиля, а также отключить электропровода от детали. Далее необходимо ослабить натяжение ремня при помощи специального механизма и снять ее. Затем, открутив два крепежных болта генератора с картера двигателя, изымаем сам генератор из подкапотного пространства.

При выходе из строя щеток провести их замену не составит особого труда.

Необходимо лишь выкрутить два шурупа крепления щеток и снять их с корпуса. Но при более серьезных неисправностях элемент подлежит разборке и детальному анализу неисправностей.

Взаимозаменяемость

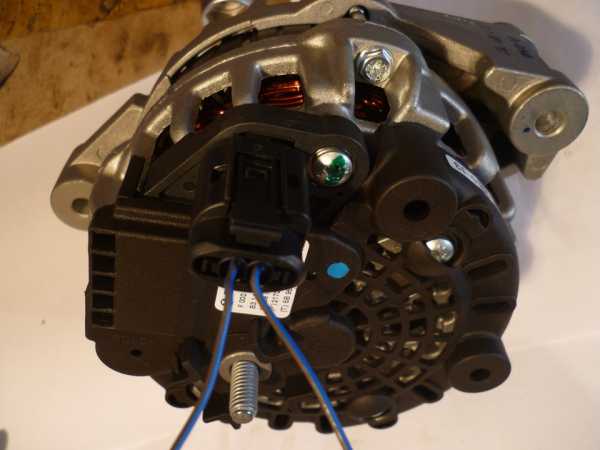

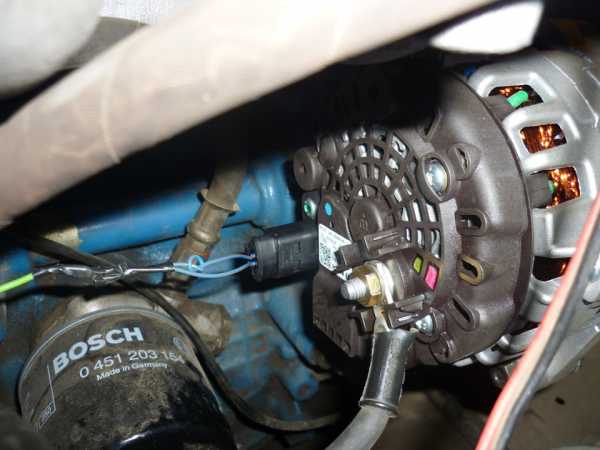

В том случае, если автомобиль не может долгое время находиться на ремонте, оригинального фирменного генератора нет в наличии, а неисправный нуждается в детальном ремонте, его можно заменить, установив, таким образом, генератор ВАЗ на «Газель». Он способен обеспечить автомобиль необходимым количеством электроэнергии, так как имеет сходные производительные показатели.

Разборка

В данном разделе описан поэтапный процесс, который поможет правильно разобрать генератор «Газели».

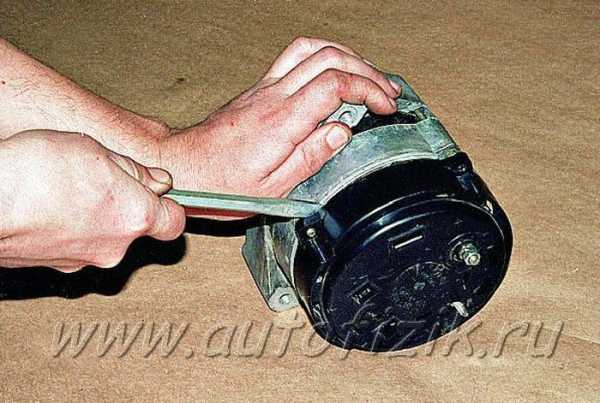

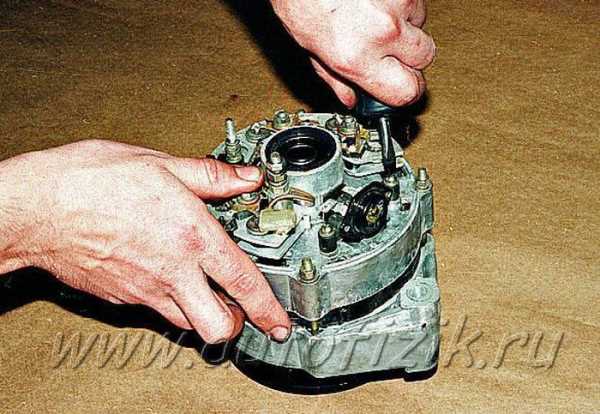

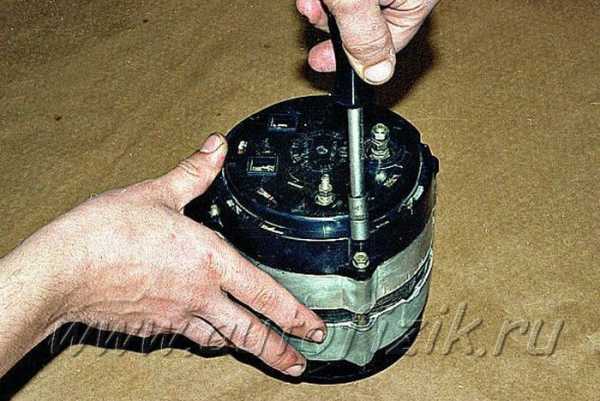

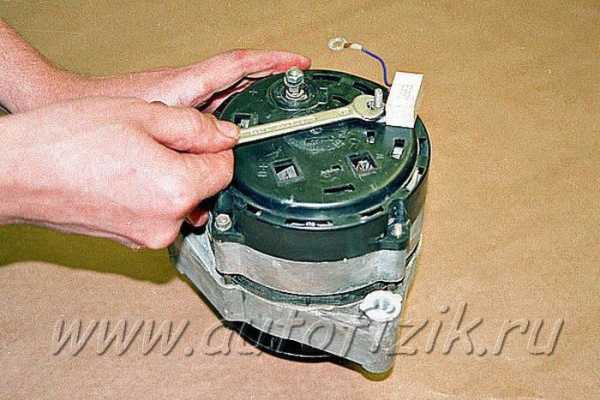

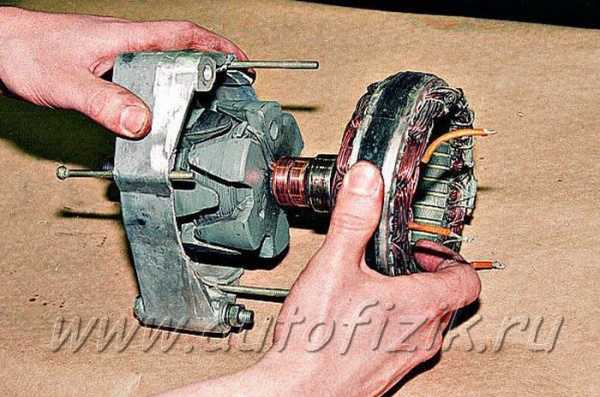

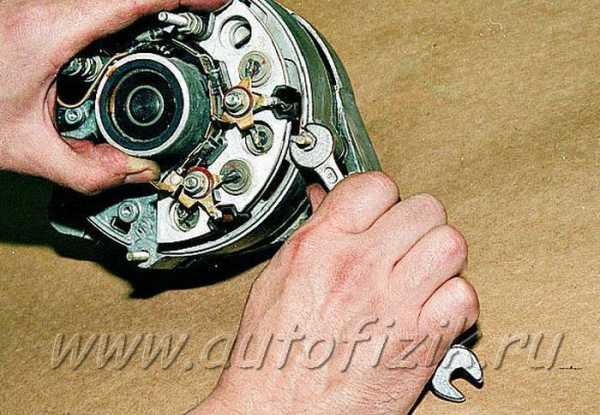

Итак, для начала необходимо снять с корпуса пластиковую защитную крышку. Затем открутить блок щеток и регулятор напряжения, предварительно отсоединив от него проводку. Далее следует выкрутить четыре стяжных шпильки корпуса генератора и демонтировать крышку корпуса совместно со статором. Затем, отсоединив клеммы обмотки от диодного моста, нужно снять статор, а при надобности и сам диодный мост.

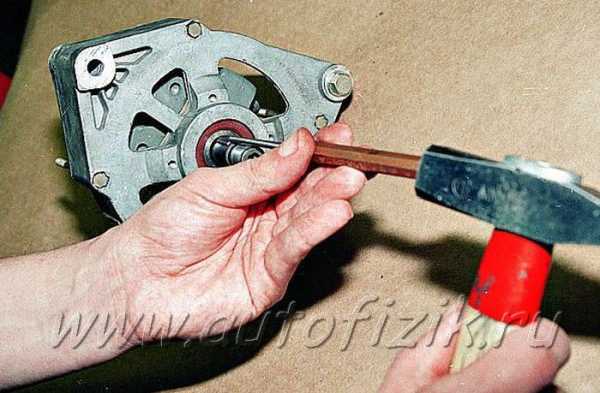

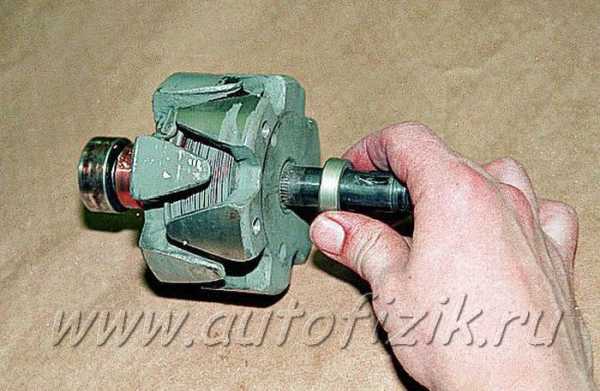

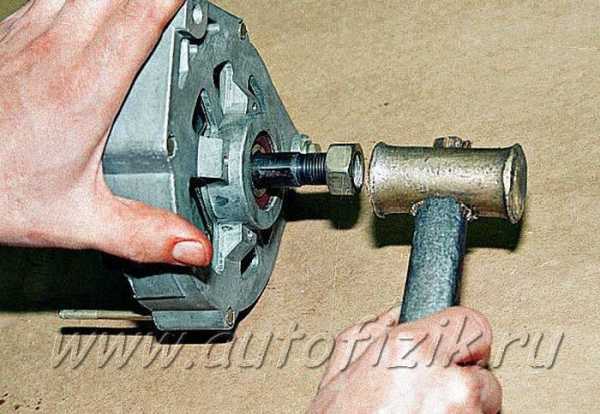

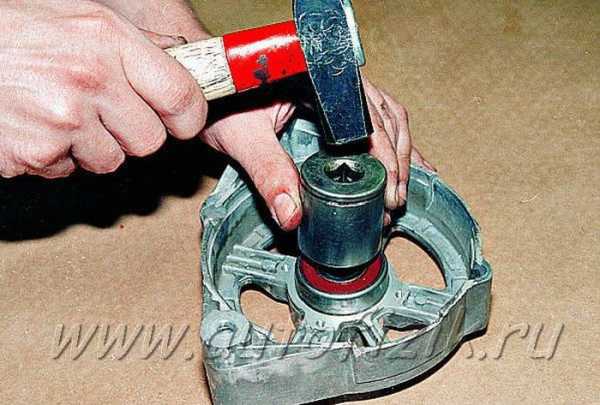

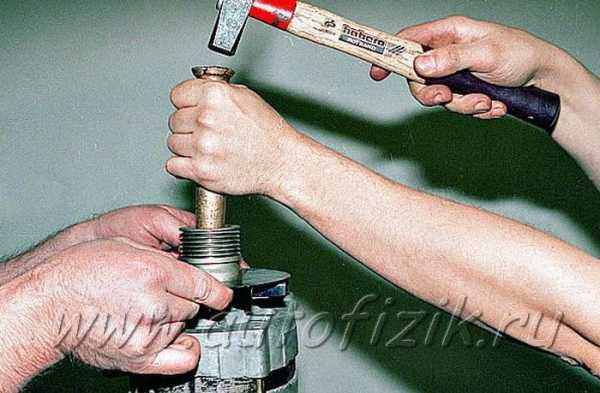

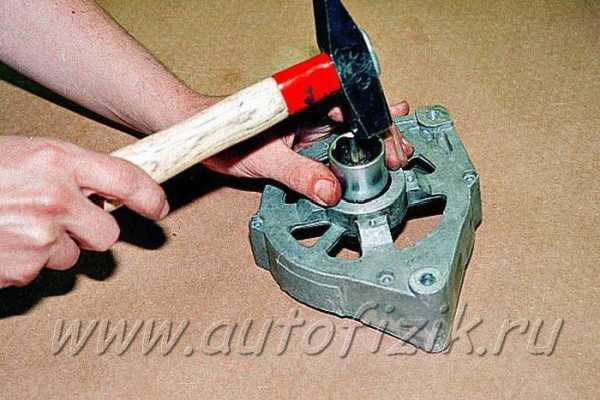

Далее снимаем с вала приводной шкив и крышку с подшипником ротора.

Осуществить процесс диагностики деталей генератора можно при помощи измерительных приборов: Э236 или специальной контрольной лампочки.

Проверка состояния деталей

Независимо от того, какой генератор на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.

Щетки генератора не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.

Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.

Статор проверяют на наличие замыкания витковых обмоток на корпус.

Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.

Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.

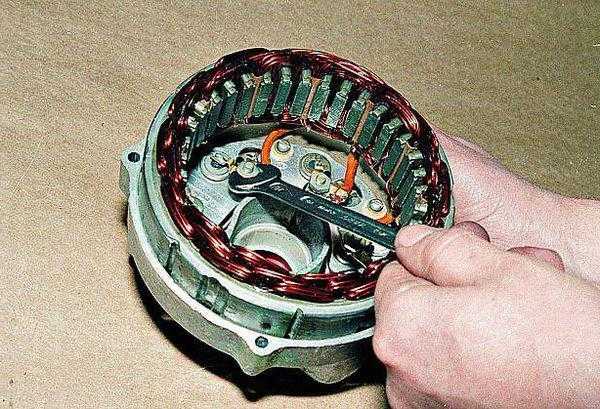

Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный диод, выпрямительный блок заменяется.

Проверка генератора после ремонта

Осуществив детальный осмотр и замену дефектных элементов, генератор собирают. Сборка происходит в обратной последовательности. После того как генератор «Газели» собран, важно провести диагностику. Исправное состояние и правильность его сборки можно определить проверкой частоты вращения, во время которой генератор отдает ток, равный 40 А и 70 А. Осуществляют диагностику на специальном стенде. Электродвигатель проверочного стенда плавно изменяет частоту вращения ротора. При этом осуществляются замеры показателей генератора, а также определяется степень его исправности.

Установка динамо на двигатель

Монтаж на двигатель осуществляется с соблюдением определенного технологического процесса.

Сначала выкручиваем крепежные гайки кронштейнов генератора к картеру. Далее устанавливаем динамо и закрепляем передний крепежный болт. Затем передвигаем передний кронштейн и добиваемся соосности храповика коленвала с приводным маховиком детали и приводом помпы. Перемещая кронштейн, добиваемся устранения зазора между петлей генератора. Устанавливаем задний болт крепления и прочно закручиваем крепежные гайки кронштейнов к картеру двигателя. Далее надеваем ремень привода на шкивы и натягиваем его при помощи натяжительной скобы. Осуществляем контрольную проверку затяжки всех резьбовых соединений. Подключаем деталь к электросети авто и надеваем клеммы на аккумулятор.

Потому решить подобный вопрос не составляет особого труда, и к тому же сам процесс занимает небольшое количество времени. Можно ощутимо сэкономить на услугах автомеханика.

Проверка генератора на автомобиле

Установив деталь на место, необходимо запустить двигатель автомобиля. Далее нужно включить максимальное количество электроприборов, имеющихся в наличии в вашем транпортном средстве (вентилятор обогревателя салона, дворники, автомагнитолу, освещение салона) и включить свет фар. При этом даже на холостых оборотах двигателя напряжение в бортовой сети должно составлять 13,8 В. При таком показателе эксплуатация авто не будет доставлять никаких проблем.

Итак, мы выяснили, как поменять генератор на «Газели».

fb.ru

Ремонт генератора ГАЗели

Эксплуатация автомобиля без генератора невозможна, так как он отвечает за бортовое электроснабжение и выработку электричества. Ремонт генератора ГАЗели относится к наиболее распространённым восстановительным работам у этих автомобилей. Неисправность этого узла легко определяется нарушением работы транспорта и постоянными разрядками аккумулятора. Это является основной причиной необходимости обращения в сервис. Самостоятельно отремонтировать генератор сложно, но при желании вполне реально.

Возможные неисправности и их причины

Не смотря на то, что ГАЗель не особо прихотливый автомобиль, иногда и в нём могут возникать неполадки с генератором

Основными проблемами генератора считаются:

поломка подшипников;
проблемы диодного моста;
порыв проводов зарядки;
замыкание в статоре;
неисправность регулятора напряжения;
«старение» щёток либо токосъёмных колец.

Как другие механизмы транспорта, генератор ГАЗели обречён получать не только механические повреждения, но и электрические. Исходя из этого, способы устранения неисправностей отличаются. Механическими считаются повреждения пружин, также подшипников качели, ремня привода либо шкива и корпуса. К электрическим относятся поломка регулятора, обрыв обмотки в стартёре, подплавление изоляции, межвитковое замыкание, износ щёток.

Причинами неисправностей способны послужить влага и, соответственно, коррозия. Механические проблемы образуются от «усталости» материала, несоблюдения либо нарушения нормативов эксплуатации, от загрязнений, солей, повышенных температур.

Снимаем генератор ГАЗель

Чтобы проводить ремонтные операции, следует знать, как правильно снять генератор на ГАЗели, ничего при этом не поломав. Прежде всего, потребуется обесточить автомобильные сети. Для этого с аккумулятора снимается отрицательная клемма. Затем специальным механизмом ослабляется ремень, после чего снимается. Только после этого откручиваются болты и можно снять генератор на ГАЗели.

Теперь потребуется разобрать деталь для определения проблемы. Для этого с корпуса снимается защитная крышка и откручивается блок щёток. Отсоединив проводку, обесточивают регулятор напряжения, после чего его также снимают. Крышка корпуса демонтируется одновременно со стартёром. Затем отсоединяются с диодного моста клеммы, а при необходимости снимается сам мост. Чтобы проверить генератор на ГАЗели, можно использовать контрольную лампочку либо специализированный прибор измерения.

Устранение неисправностей

Основной проблемой этого узла выступает отсутствие напряжения или его недостаточность. Об этом говорит внезапно севший аккумулятор или соответствующая лампочка на панели. Подтвердить или опровергнуть догадки может снятая с аккумулятора клемма в момент работы двигателя. Если «затроит» движок или автомобиль полностью заглохнет, генератор неисправен. Попробуем разобраться с каждой из основных причин этой проблемы.

<center><ins class="adsbygoogle" style="display:inline-block;width:580px;height:400px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="8813674614"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Обрыв либо послабление ремня привода

В этой ситуации потребуется поменять ремень генератора или его натяжка, которую легко осуществить, ослабляя гайку крепления, а натянув ремень, её закручивания. Регулировку натяжения выполняют, наклоняя сам узел от мотора в другом направлении. Зафиксировав в нужном положении агрегат, гайку затягивают. Чтобы облегчить поворот узла, потребуется ослабить гайку осевого крепления. При обрыве понадобится замена ремня генератора ГАЗели, для чего ослабляют гайки крепления, узел слегка наклоняют и надевают новый ремень.

Даже если ремень генератора нормально натянут, нужно пощупать, не капнула ли на него жидкость, антифриз либо моторное масло. Это приводит к проскальзыванию, что способствует нарушение нормальной передачи вращающего момента шкиву.

Износ щёток

Эти элементы способствуют снятию либо напротив подведению напряжения с роторных контактных колец. Изношенные щётки нарушают контакт с кольцами, что провоцирует пропадание зарядного тока генератора. Чтобы решить проблему, потребуется скинуть аккумуляторную клемму, вытащить из разъёма штекер и выкрутить шурупы крепления щёток. Изъяв неисправные элементы, их следует поменять на новые.

Повреждение обмотки возбуждения

Тут придётся разбирать извлечённый из машины генератор. Изначально с него снимаются щётки и откручиваются на корпусе гайки. Затем вытаскиваются крепёжные шпильки и разъединяются части стартёра, вытаскивая наружу ротор. Обнаружив обмотку, замеряют её сопротивление, параметры которого можно сверить с технической таблицей для определённой модели. Отклонения от нормы свидетельствуют о необходимости замены обмотки.

Проблемы диодного моста

Это один из уязвимых участков генератора, поэтому замену элемента или его восстановление следует проводить на изъятом из машины и полностью разобранном узле. Деталь осматривают для обнаружения отвалившихся контактов, нуждающихся в пайке. Если проблема только в этом, после припаивания деталь устанавливается обратно. Но если на диодах присутствуют следы горения, придётся целиком заменить мост, с установкой нового элемента.

Стоит отметить, что диоды способны проводить напряжение только в одном направлении. Нарушение этой функции означает неисправность полупроводника, и необходимость его замены. Для обнаружения проблемы придётся воспользоваться тестером, последовательно проверяя все диоды моста.

Это все проблемы, связанные поломкой генератора. Если их устранение не принесло результатов, то их решение придётся искать в других узлах.

carextra.ru

как снять генератор на газели ~ AUTOTEXNIKA.RU

Генератор Газели и его неисправности

Электрическое оборудование данного автомобиля изготовлено по однопроводной схеме: минусовые клеммы устройств и оборудования подсоединены к «массе» — кузову и другим механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна номинальному напряжению 12В неизменного тока. Для включения электронной цепи служит , который состоит из контактного привода и противоугонного замка. В то время, когда движок не запущен, все электронные потребители берут питание от аккума, а при запущенном движке питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных устройств вооружена предохранителем на 40 А, а цепь дополнительного оборудования и устройств — предохранителем на 60 А. Они расположены в блоке предохранителей, который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с наименьшим токовым срабатыванием. Располагаются они под приборной панелью с водительской стороны.

Генератор «Газели» представляет собой синхронную трехфазную машину с электрическим возбуждением и предназначен для преобразования вращательного движения в электронную энергию. Автомобиль оснащается моделями 2502.3771 либо 9422.3701, мощность которых составляет порядка 1000 Вт. Установка генератора на «Газель» своими руками осуществляется с помощью крепежного кронштейна с правой стороны агрегата. Привод его осуществляется конусновидным ремнем от храповика коленчатого вала. Работает он в паре с встроенным регулятором напряжения Я212А11Е, который держит напряжение на выходе в данном рабочем режиме.
