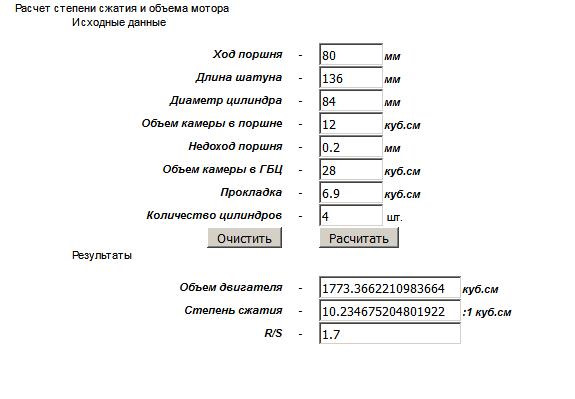

Как рассчитать степень сжатия: Расчет степени сжатия. Калькулятор СЖ, геометрическая степени сжатия

Содержание

Компрессия и степень сжатия двигателя

При изучении устройства автомобиля вы могли встретить слова, значение которых вам еще не понятно. Вы только начинаете изучать сложный технический материал, и не стоит отчаиваться, если вы что-то не поняли. Этой статьей мы развеем вопросы и поможем понять, значение — компрессии и степени сжатия двигателя.

Так кто и что сжимает?

Степенью сжатия ДВС называют отношения между полным объемом цилиндра к объему камеры сгорания мотора.

В бензиновых двигателях за счет высокой степени сжатия увеличивается удельная мощность, но стоит учитывать и обратную сторону медали. При высоких степенях сжатия, снижается ресурс мотора и повышается риск возникновения неисправностей при использовании не качественного топлива.

Производители двигателей на разных моделях могут рассчитывать на одинаковый показатель степени сжатия, хотя их компрессии могут отличаться. При ремонте и диагностике необходимо учитывать и конструктивную особенность «пациента».

Что такое компрессия двигателя?

Компрессия – значение максимального давления на газообразное вещество (воздух) после рабочего такта сжатия в цилиндре. По этому показателю можно объективно диагностировать мотор на наличие неисправностей. Для таких целей существует прибор, называется он компрессометр. Похож на обычный манометр, которым вы замеряете давление в шинах, с рядом не больших отличий.

Вы уже поняли что давление, создаваемое в цилиндре, зависит от степени сжатия. Если замеры показали, что уровень компрессии снизился. Нужно искать причину. Самыми распространенными являются:

  • Износ поршневых колец;
  • Не герметичность работы клапанов;
  • Износ или не герметичность прокладки ГБЦ;
  • Образование прогара или трещины в блоке или в донышке поршня.

Дедовский метод

Самый простой способ проверки, знаком он еще вашим дедушкам. Налить в сомнительный цилиндр не большое количество моторного масла. Примерно чайную ложку и повторить замеры.

При изменении показаний в большую сторону, стоит грешить на поршневые кольца. Продаются сразу комплектом на все поршни вашего авто. Подбор осуществляется по VIN-номеру автомобиля или по модели двигателя. А вот если показания даже не дрогнули и остались в прежнем положении, то стоит уже разбираться основательно.

Конечно, самый точный диагноз сможет поставить только специалист СТО или человек с большим опытом в ремонте двигателей – моторист.

Уже давно автомобильный рынок предлагает нам за «не большую» плату решить все проблемы с двигателем только при помощи некой жидкости в красивой бутылочке. Присадки к топливу. Слова производителей о наращивании новых слоев железа на кольцах ваших поршней и прочие интересные факты конечно интригуют. Но вы как единственное лицо ответственное за жизнь мотора в праве принимать решения использовать присадки или нет. Прочитайте предыдущее предложение еще раз и подумайте, о том на кого ляжет груз ответственности, если на деле вы получите далеко не тот результат, в котором вас уверяли.

Подводя итог, можно сказать — каждая модель двигателя в большинстве своем обладает индивидуальными характеристиками. Зависеть это может не только от фаз его газораспределения, которые были рассчитаны заводом. Но и износом деталей, правильностью настройки «руками», которые были допущены к работе. Все это в совокупности следует учесть на практике.



Замер компрессии двигателя на примере Лада Приора и Лада Калина (видео):

Измерение компрессии двигателя (видео):

Видео о степени сжатия:

Видео о том, как рассчитать степень сжатия двигателя (лекция):





Что такое степень сжатия двигателя

Одной из важных конструктивных характеристик поршневого двигателя внутреннего сгорания является степень сжатия. Этот параметр влияет на мощность мотора, на его КПД, а также расход горючего. Между тем мало кто имеет верное представление о том, что же подразумевается под степенью сжатия. Многие полагают, что это просто синоним компрессии. Хотя последняя связана со степенью сжатия, однако это совершенно разные вещи.

Что именуется степенью сжатия и в чем отличие от компрессии

Чтобы разобраться с терминологией, нужно представлять, как устроен цилиндр силового агрегата, и понимать принцип функционирования ДВС. Горючая смесь впрыскивается в цилиндры, затем ее сжимает поршень, движущийся от нижней мертвой точки (НМТ) к верхней (ВМТ). Сжатая смесь в некоторый момент вблизи ВМТ воспламеняется и сгорает.

Расширяющийся газ выполняет механическую работу, выталкивая поршень в обратную сторону — к НМТ. Соединенный с поршнем шатун воздействует на коленвал, заставляя его вращаться.

Пространство, ограниченное внутренними стенками цилиндра от НМТ до ВМТ, является рабочим объемом цилиндра. Математически формула рабочего объема одного цилиндра выглядит следующим образом:

Vₐ = πr²s

где r — радиус внутреннего сечения цилиндра;

s — расстояние от ВМТ до НМТ (длина рабочего хода поршня).

Когда поршень доходит до ВМТ, над ним остается еще некоторое пространство. Это и есть камера сгорания. Форма верхней части цилиндра бывает сложной и зависит от конкретной конструкции. Поэтому выразить объем Vₑ камеры сгорания какой-то одной формулой невозможно.

Очевидно, что общий объем цилиндра Vₒ равен сумме рабочего объема и объема камеры сгорания:

Vₒ = Vₐ+Vₑ


А степень сжатия — это отношение общего объема цилиндра к объему камеры сгорания:

ε = (Vₐ+Vₑ)/Vₑ

Эта величина безразмерная, и фактически она характеризует относительное изменение давления с момента впрыскивания смеси в цилиндр и до момента воспламенения.

Из формулы видно, что повысить степень сжатия возможно либо увеличением рабочего объема цилиндра, либо уменьшением объема камеры сгорания.

У различных моторов этот параметр может отличаться и определяться типом агрегата и особенностями его конструкции. Величина степени сжатия современных бензиновых ДВС находится в пределах от 8 до 12, в отдельных случаях может доходить до 13…14. У дизелей она несколько выше и достигает 14…18, это связано с особенностями процесса воспламенения дизельной смеси.

А что касается компрессии, то это максимальное давление, которое возникает в цилиндре по мере продвижения поршня от НМТ до ВМТ. Единицей измерения давления в международной системе СИ является паскаль (Па / Pa). Также широко используются такие единицы измерения, как бар (bar) и атмосфера (ат / at). Соотношение единиц таково:

1 ат = 0,98 бар;

1 бар = 100 000 Па

Кроме степени сжатия на компрессию влияют состав горючей смеси и техническое состояние мотора, особенно степень износа деталей цилиндро-поршневой группы.

Плюсы и минусы большой степени сжатия

С ростом степени сжатия повышается давление газов на поршень, а значит, в конечном счете растет мощность и повышается КПД двигателя. Более полноценное сгорание смеси приводит к улучшению экологических показателей и способствует более экономному расходованию горючего.

Однако возможности повышения степени сжатия ограничены риском возникновения детонации. В этом процессе воздушно-топливная смесь не сгорает, а взрывается. Полезная работа не совершается, зато поршни, цилиндры и детали кривошипно-шатунного механизма испытывают серьезные ударные воздействия, приводящие к их быстрому износу. Высокая температура при детонации способна вызвать прогорание клапанов и рабочей поверхности поршней. До определенного предела справиться с детонацией помогает бензин с более высоким октановым числом.

В дизельном моторе детонация тоже возможна, но там она вызывается неверной регулировкой впрыска, нагаром на внутренней поверхности цилиндров и другими причинами, не связанными с повышенной степенью сжатия.

Возможно ли повысить степень сжатия

Существует возможность форсировать имеющийся агрегат посредством увеличения рабочего объема цилиндров или степени сжатия. Но здесь важно не переусердствовать и тщательно всё просчитать, прежде чем сломя голову бросаться в бой. Ошибки могут привести к такой разбалансированности работы агрегата и детонациям, что не помогут ни высокооктановый бензин, ни регулировка угла опережения зажигания.

Едва ли есть смысл заниматься форсированием движка, изначально имеющего высокую степень сжатия. Затраты сил и денег будут достаточно велики, а прирост мощности скорее всего окажется незначительным.

Достичь желаемой цели можно двумя способами — расточкой цилиндров, что позволит сделать рабочий объем двигателя несколько больше, либо фрезеровкой нижней поверхности головки блока цилиндров (ГБЦ).

Расточка цилиндров

Наилучший момент для этого — проведение капитального ремонта двигателя, когда растачивать цилиндры придется в любом случае.

Прежде чем производить эту операцию, нужно подобрать поршни и кольца под новый размер. Вероятно, несложно будет найти детали под ремонтные размеры для данного двигателя, но это не даст ощутимого прироста рабочего объема и мощности движка, так как разница в размерах очень незначительна. Лучше поискать поршни и кольца большего диаметра для других агрегатов.

Не стоит пытаться растачивать цилиндры самостоятельно, поскольку для этого требуется не только умение, но и специальное оборудование.

Доработка ГБЦ

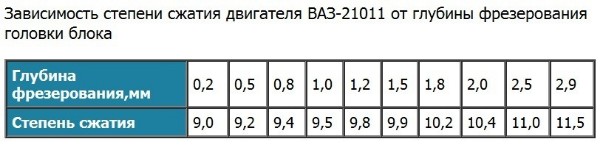

Фрезеровка нижней поверхности ГБЦ позволит уменьшить длину цилиндра. Короче станет именно камера сгорания, частично или полностью находящаяся в головке, а значит, возрастет степень сжатия.

Для прикидочных расчетов можно принять, что снятие слоя в четверть миллиметра повысит степень сжатия примерно на одну десятую. Тот же эффект даст установка более тонкой прокладки ГБЦ. Можно также совместить одно с другим.

Не забудьте, что доработка головки требует точного расчета. Это позволит избежать чрезмерной степени сжатия и неконтролируемой детонации.

Форсирование двигателя таким методом таит еще одну потенциальную проблему — укорочение цилиндра повышает риск того, что поршни будут встречаться с клапанами.

Кроме всего прочего, придется еще и заново регулировать фазы газораспределения.

Измерение объема камеры сгорания

Для вычисления степени сжатия нужно знать объем камеры сгорания. Сложная внутренняя форма не дает практической возможности математически рассчитать ее объем. Зато есть довольно простой способ его измерить. Для этого поршень нужно установить в верхнюю мертвую точку и с помощью шприца объемом примерно 20 см³ вливать масло или другую подходящую жидкость через отверстие для свечи зажигания до полного заполнения. Посчитайте, сколько кубиков вы влили. Это и будет объем камеры сгорания.

Рабочий объем одного цилиндра определяется путем деления объема двигателя на количество цилиндров. Зная обе величины, можно посчитать степень сжатия с помощью приведенной выше формулы.

Дефорсирование

Такая операция может понадобиться, например, для перехода на более дешевый бензин. Или необходимо сделать откат в случае неудачного форсирования движка. Тогда для возвращения на исходные позиции потребуется утолщенная прокладка ГБЦ или новая головка. Как вариант — использовать две обычные прокладки, между которыми можно поместить алюминиевую вставку. В итоге камера сгорания увеличится, а степень сжатия снизится.

Другой способ заключается в снятии слоя металла с рабочей поверхности поршней. Но такой метод будет проблематичным, если рабочая поверхность (днище) имеет выпуклую или вогнутую форму. Сложная форма днища поршня часто делается для оптимизации процесса сгорания смеси.

На старых карбюраторных моторах дефорсирование не вызывает проблем. Но электронное управление современных инжекторных двигателей после такой процедуры может ошибаться в регулировке угла опережения зажигания, и тогда при использовании низкооктанового бензина возможно возникновение детонации.


Как перевести степень сжатия в компрессию

Многие путают или сравнивают «степень сжатия» и «компрессию» – это совсем разные понятия!

И так по порядку:

1. Степень сжатия двигателя – это соотношение общего объема одного цилиндра двигателя к объему камеры сгорания этого же цилиндра. Измеряется в килограммах на квадратный сантиметр.

2.Компрессия — это максимальное давление воздуха в камере сгорания в конце такта сжатия.

Начнем со степени сжатия — что же это такое?

Итак, соотношение общего объема цилиндра – означает общая вместимость цилиндра в нижней мертвой точке поршня (НМТ) (когда поршень находится внизу). В поршень подается воздушно-топливная смесь (когда поршень внизу) и полностью заполняет цилиндр. Для примера, двигатель N объемом 1500 куб.см, если разделить на 4 поршня получается – 1500/4=375 куб.см. Так вот это объем одного цилиндра.
Получаем НМТ = 375

Объем камеры сгорания – это уже не общий объем, а объем камеры сгорания, когда поршень в цилиндре находится в верхней точке (ВМТ), в этом положении он максимально сжимает топливо (простыми словами поршень находится вверху). А этот объем уже намного меньше общего объема цилиндра, например у того же двигателя N объем камеры сгорания равен всего 37 куб.см
Получаем ВМТ = 37

И для того, чтобы вычислить степень сжатия двигателя – делим общий объем поршня НМТ (для двигателя N – 375 куб.см), на объем камеры сгорания ВМТ (для двигателя N – 37 куб.см), выходит ( по формуле ε = v1/v2, где ε степень сжатия, а v1 и v2 соответственно НМТ и ВМТ ) 375/37 = 10,13 кг/см2, ε = 10 ( рис. 12.2. )

Стоит также отметить, что степень сжатия двигателя является постоянной величиной, в отличии от компрессии.

Со степенью сжатия разобрались, но тогда что такое компрессия?

Компрессия – это максимальное давление в цилиндре, возникающее в самом конце такта сжатия. Величина этого давления может измеряться в различных единицах, но наибольшее распространение получило измерение в атмосферах.Напоминаю, что компрессия не является постоянной величиной и изменяется в меньшую сторону по мере его износа.
Величина этого давления, в конце такта, для каждой модели двигателя индивидуальна и зависит от его объема

Рассчитываем компрессию
компрессия — зависит от степени сжатия
рассчитываем компрессию
компрессия = ε*n
где n = 1,2-1,3 ( для четырехтактных двигателей, бензин )

Теперь рассчитываем компрессию для нашего двигателя N

компрессия = ε*n
10 * 1.2 = 12 при n равной 1.2, 10 * 1.3 = 13 при n равной 1.3

И так мы получаем что для нашего двигателя N, компрессия должна быть

В итоге мы получаем двигатель N со степенью сжатия равной 10 кг/см2 и компрессией от 12 до 13 кг/см2.

Как мы выяснили, степень сжатия и компрессия — это совсем два разных понятия и их не стоит путать.
И если у вашего двигателя компрессия ниже от тех значений которые должны быть, стоит задуматься о его ремонте.

  • Степень сжатия и компрессия – что это?
  • Что такое степень сжатия?
  • Компрессия: что это?

Начинающие автолюбители, которые только недавно обзавелись машиной, очень часто пытаются разобраться в том, что находится внутри, то есть под капотом. Особый интерес у человека вызывает двигатель, так как строение у этого агрегата очень сложное, а разбираться в этом нужно, дабы сэкономить деньги в случае поломки.

Ведь если хорошо разбираться во всем этом, то можно и самостоятельно починить свою машину, не обращаясь в сервисный центр.

Неопытные автомобилисты часто путают понятия «компрессия» и «степень сжатия», хотя они не оказывают влияние один на другой. Стоит сказать, что компрессия меняется в период эксплуатации машины, а степень сжатия – величина безразмерная и относительная.

Что такое степень сжатия?

Степень сжатия – геометрическая величина, который не имеет единицы измерения. Определить ее можно параметрами самого двигателя, так как этот параметр равен отношению полного объема цилиндра к объему камеры сгорания. Изменить степень сжатия можно только посредством вмешательства в конструкцию двигателя.

Компрессия: что это?

Компрессия – это давление газов в цилиндрах двигателя в конце такта сжатия во время вращения вала стартером при отключенном зажигания. Именно во время вращения стартером нужно измерять компрессию, так как во время работы мотора давление меняется. Этот параметр является физической величиной, а для ее измерения используют специальный прибор – компрессометр.

В теории компрессия и степень сжатия равны между собой, а вот на практике ситуация иная: степень сжатия почти всегда меньше, чем компрессия.

На это есть свои причины. Эти величины будут равны между собой, если газ в цилиндрах сжимается бесконечно долго, изометрически. В этом случае энергия, которая выделяется в процессе сжатия газа, полностью поглощалась бы поршнем, стенками цилиндров, головкой блока и другими частями мотора, благодаря чему не менялся бы тепловой баланс. Газ, который сжимается, отдает тепло и не давит на манометр с большей силой, нежели расчетная.

На практике же все абсолютно по-другому. В реальной жизни процесс сжатия газа происходит на фоне роста температуры, то есть процесс адиабатный. Если говорить простыми словами, то все тепло, которое выделяет сжатый газ, просто не успевает поглотиться стенками цилиндров, а за счет остатка и в цилиндре создается повышенное давление.

В старых моторах компрессия будет ниже, чем у новых. Это происходит за счет герметичности: новый мотор более герметичен, нежели старый, поэтому и замки колец и остальные места цилиндров не будут пропускать достаточно большое количество тепла, чтобы компрессия существенно упала.

Если двигатель работает исправно, то зачастую компрессия больше расчетной степени сжатия в 1,2 – 1,3 раза. В теории давление газа меняется обратно пропорционально изменению объема газа в степени 1,4.

Но подобный расчет справедлив только тогда, когда нет утечек воздуха, а тепло не передается окружающими стенками. За счет того, что все это есть в реальной жизни, то и подобное соотношение справедливо (1,2 – 1,3 раза). Существует эмпирическая формула, которая связывает степень сжатия и компрессия: Е = (P+3,9)/1.55, где Р – это измеренное давление, а Е – это степень сжатия.

Измеряют компрессию для того, чтобы оценить состояние двигателя и степень износа цилиндропоршневой группы. Чем меньше уровень компрессии, тем больше изношены клапаны и цилиндропоршневая группа. Если показатели слишком низкие (меньше 10 атм. в случае нетурбированного мотора, который работает на бензине), то можно говорить о том, что мотор находится в плачевном состоянии. Также об износе мотора может говорить и отличие в уровнях компрессии в разных цилиндрах больше, чем на 1 атм.

Самый плохой вариант – это наличие и первого, и второго «звоночков». В этом случае нужно обращаться к специалистам для проведения капитального ремонта «начинки» автомобиля.

Померять компрессию можно таким образом: двигатель нужно прогреть, потом выкрутить свечи, нажать на педаль газа, от чего стартер будет прокручивать двигатель, пока давление не станет стабильным.

Прогревать двигатель нужно для того, чтобы коленчатый вал вращался с достаточной частотой, а аккумуляторная батарея была разряженной. Чем выше будет частота вращения коленчатого вала, тем меньшим будет время контакта сжимаемых газов и стенок цилиндра, то есть компрессия будет выше. Именно поэтому и стартер, и АКБ должны быть исправными.

С помощью компрессии можно определить и то место, где мотор наиболее изношен. Это возможно за счет того, что давление газов падает из-за негерметичности клапанов и колец. Чтобы конкретизировать место утечки газа («виноваты» клапаны или кольца), нужно залить в цилиндр 10 – 30 г моторного масла, после чего нужно снова померять компрессию. За счет своей вязкой структуры, масло на определенное время герметизирует замки колец и щель между стенкой цилиндра и поршнем, то есть места, где «уходит» наибольшее количество газа.

Если показатели компрессометра не меняются, то неисправны клапаны, а если повысятся – то причиной всему изношенные кольца.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Многие начинающие автомобилисты, которые не так давно приобрели свое транспортное средство, стараются вникнуть в особенности его устройства. В частности, полезно понять, что находится под капотом. И особый интерес в этом плане вызывает двигатель. Это крайне сложный механизм, состоящий из различных деталей. Поэтому разбираться в этом деле стоит хотя бы для того, чтобы самостоятельно устранить ряд неисправностей. В то же время, неопытные автолюбители не способны в полной мере понять, чем отличаются компрессия и степень сжатия. А разница есть, ведь каждый из этих терминов соответствует своему предназначению.

Степень сжатия

Для начала рассмотрим, что следует понимать под этим термином. Степень сжатия представляет собой геометрическую величину, не имеющую единиц измерения. Это обусловлено тем, что для ее определения используются параметры силового агрегата. Иными словами, степень сжатия – это отношение всего объема цилиндра к объему камеры сгорания.

В отношении двигателей, работающих на бензине, это значение может разительно варьироваться — в диапазоне от 8 до 12. Что касается дизельных силовых агрегатов, то у них данная характеристика еще больше – 14-18 единиц. Это во многом продиктовано конструктивными особенностями.

В поисках ответа на вопрос, в чем разница степени сжатия и компрессии, стоит рассмотреть другой момент в отношении бензиновых двигателей. Дело вот в чем. Чем больше будет значение степени сжатия, тем выше будет и удельная мощность. В то же время сильное увеличение этого параметра неизбежно приведет к заметному снижению ресурса мотора. И ко всему прочему могут появиться серьезные проблемы, если заправить машину топливом низкого качества.

Расчет степени сжатия

Для любого двигателя внутреннего сгорания важно, чтобы данный параметр обладал максимально возможной величиной. Однако при необходимости форсировать мотор следует знать, как эту характеристику можно вычислить. Это нужно для того, чтобы избежать детонации, из-за чего мотор может просто выйти из строя.

Формула, с помощью которой проводится вычисление, выглядит следующим образом:

где CR- степень сжатия, V – рабочий объем цилиндра, C – объем камеры сгорания.

Тому автолюбителю, который желает знать, какая между компрессией и степенью сжатия разница, будут интересны подобные вычисления. Возможно, это пригодится ему на практике.

Для определения этого параметра в отношении лишь одного цилиндра, следует общий рабочий объем двигателя разделить на количество «стаканов». В результате получаем значение V из формулы выше.

А вот определить показатель C заметно труднее, но тоже возможно. Для этого на примете у опытных автомобилистов и механиков, занимающихся ремонтом двигателей, имеется верное средство – бюретка. Она проградуирована в кубических сантиметрах. Самый простой способ – это залить в камеру сгорания бензин, после чего бюреткой измерить ее объем. Остается полученные данные занести в формулу.

Компрессия

Теперь познакомимся с этой характеристикой. В отличие от степени сжатия, компрессия – это давление в цилиндре на момент конца такта. И данная характеристика является физической величиной, поэтому ее уже можно измерить. Для этого используется специальное оборудование – компрессометр.

С теоретической точки зрения данный параметр должен быть равен степени сжатия. Но это все лишь в теории, в действительности же все по-другому. Компрессия практически всегда больше степени сжатия. Это обусловлено несколькими причинами, о которых далее пойдет речь.

Объяснение теории и практики

Обе характеристики будут равны лишь в том случае, когда в цилиндрах происходит бесконечно долгое изометрическое сжатие газа. В результате выделяемая энергия станет поглощаться поршнем, стенками цилиндров, головкой блока и прочими частями двигателя, причем полностью. За счет этого тепловой баланс не станет меняться. Сжатый газ отдает тепло, но не давит на манометр с большей силой, нежели расчетный показатель.

На практике все обстоит иначе – разница между компрессией и степенью сжатия в показаниях присутствует. Процесс носит адиабатный характер. Сжатие газа сопровождается значительным повышением температуры.

Не все тепло, выделяемое сжатым газом, поглощается стенками цилиндра, и по этой причине за счет остатка возникает давление.

Старые и новые двигатели

В моторах, которые уже отработали порядочный срок, показатели компрессии будут заметно ниже, чем у недавно выпущенных силовых агрегатов. Это объясняется герметичностью. Двигатели новых автомобилей в значительной степени непроницаемы для газов. Поэтому через замки колец и прочие места цилиндров не будет выпускаться много тепла. Соответственно, компрессия не упадет. Разница компрессии и степени сжатия будет минимальной.

Со старыми двигателями все понятно – срок службы делает свое дело. И в результате долгого использования транспортного средства, включая воздействие высокой температуры, элементы теряют свои первоначальные свойства. Конечно, это происходит в течение длительного периода времени, но так или иначе характеристики двигателей в любом случае изменяются.

Способы изменения степени сжатия

У современных силовых агрегатов можно откорректировать эту характеристику как в большую, так и в меньшую сторону. Если нужно повысить параметр, то для этого растачиваются цилиндры и ставятся поршни с большим диаметром. Любому, кому интересно понимать разницу в компрессии и степени сжатия двигателя сгорания, будут полезны эти сведения. Ведь среди автолюбителей есть сторонники разного рода тюнинга.

Другой, не менее эффективный способ изменения степени сжатия, заключается в уменьшении камеры сгорания. В этом случае с места сопряжения ГБЦ с блоком двигателя удаляется слой металла. Такая операция проводится с использованием строгального или фрезерного станка.

Если же по каким-либо причинам возникает необходимость в понижении степени сжатия, то, наоборот, стоит поместить дюралевую прокладку между блоком цилиндров и ГБЦ. Другой способ – это удаление слоя металла с днища поршня. Однако он более сложен в реализации, поскольку это потребует определенных усилий, навыков и умений. К тому же для этой процедуры нужен токарный станок.

Итоги сравнения

В конечном счете в чем разница степени сжатия и компрессии? Проанализировав эти два термина, можно заметить существенное отличие. Степень сжатия является величиной безразмерной. Изменить ее можно, но лишь путем вмешательства в конструкцию двигателя.

Компрессия же способна варьироваться в период эксплуатации транспортного средства. Кроме того, этот параметр во многом зависит от степени сжатия. Ведь давление в меньшем объеме всегда будет большим.

Иными словами, если увеличивается степень сжатия, то и компрессия также растет.

Как происходит воздействие?

Так на что же оказывает влияние степень сжатия? Здесь стоит учитывать то количество работы, которое производит силовой агрегат. И чем выше этот параметр, тем больше энергии будет выделяться в ходе сгорания топливовоздушной смеси. Соответственно, повышается и мощность двигателя.

По этой причине большинство производителей старается увеличить силовые показатели мотора за счет одной эффективной методики. К ней стали прибегать еще с конца прошлого столетия. Вместо того чтобы двигаться в направлении увеличения объема цилиндров и камеры сгорания, специалисты, а они уж точно знают, какая разница между компрессией и степенью сжатия, стремятся повысить именно последний показатель.

Однако здесь имеются ограничения. Рабочую смесь нельзя сжимать бесконечно долго — по достижении определенной величины она детонирует, то есть взрывается. В то же время это касается только двигателей, работающих на бензине. Дизельные силовые агрегаты лишены риска детонации. Собственно, этим и объясняется их более высокая степень сжатия.

И, чтобы избежать столь разрушительного воздействия, ведь детонация для двигателя губительна, повышается октановое число бензина. А это, в свою очередь, увеличивает стоимость топлива. Ко всему прочему те добавки, которые служат этой цели, приводят к ухудшению экологических параметров мотора.

Чем отличается степень сжатия от компрессии в двигателе внутреннего сгорания

Современные водители мало того, что не знают чем отличается степень сжатия от компрессии, так еще и путают эти термины. Но хуже всего, что есть отдельные индивидуумы, которые пытаются спорить и доказывать то, в чем слабо разбираются сами, а это между прочим, абсолютно разные величины и демонстрируют они различные показатели

Компрессия в двигателе внутреннего сгорания — это максимальное давление воздуха в камере сгорания в конце такта сжатия, т. е. когда поршень прошёл из нижней мертвой точки до верхней.

На величину компрессии влияет ряд факторов, таких как

  1. износ цилиндро-поршневой группы и двигателя в целом;
  2. наличие задиров на стенках цилиндров и увеличенный зазор между поршнем и стенками цилиндра;
  3. износ компрессионных колец или их залегание вследствие закоксовывания;
  4. моторное масло;
  5. отсутствие хона (хонинговки) и др.

Степень сжатия ‒ несколько другой показатель. Ее величина определяет соотношение всего объема цилиндра при нахождении поршня в мертвой нижней точке к показателю объема камеры сгорания при расположении поршня в мертвой верхней точке.

Чем отличается степень сжатия от компрессии

Учитывая определения, подведём итог:

Степень сжатия является расчетным коэффициентом, обозначающим объемы, вычисление компрессии же осуществляется не методом расчета, а с помощью специального манометра.

Давайте сравним готовые цифры. Показатель компрессии, как правило, преобладает над степенью сжатия, правда, ненамного. Например, если последняя равна 9 пунктам, то компрессия составит 11,5 пунктов.

«Почему же такие отличия в показателях», ‒ спросите вы. Ответ на этот вопрос кроется в следующем. Топливно-воздушная смесь нагревается под воздействием компрессии, температура повышается. Если бы подобные явления происходили в герметичной среде, возможно, компрессия и степень сжатия уравнялись бы. В реальной жизни создать герметичность нет возможности, поэтому конечные результаты всегда будут хоть немного, но отличаться.

Для бензиновых моторов с помощью степени сжатия можно вычислить удельную мощность двигателя. Первый показатель, увеличиваясь, повышает мощность второго. Но существенное повышение ‒ тоже плохо. В такой ситуации срок службы узлов и агрегатов мотора заметно сократится, что приведет к необходимости проводить его капитальный ремонт.

В случае снижения компрессии важно как можно быстрей выяснить причину снижения. Как правило, виной тому проблемы с клапанами или поршневыми кольцами. Выяснить первопричину можно следующим образом.

Необходимо взять моторное масло и ввести 20 грамм в вышедшие из строя цилиндры. Далее вновь измерить компрессию. Если цифра растет, то виновниками являются поршневые кольца. Показатель сохранился на том же уровне, что и был? Значит, проблема с клапанами.

Но это все не точно, т.к. причин может быть несколько больше и каждый случай необходимо рассматривать конкретно.

Остались вопросы? Пишите свои комментарии, будем разбираться вместе!

Расчет компрессоров. Подбор компрессорного оборудования

Задача № 1. Вычисление величины вредного объема газа поршневого компрессора

Условия:

Поршень одноступенчатого одноцилиндрового компрессора одинарного действия имеет диаметр d = 200 мм, а ход поршня составляет s = 150 мм. Вал компрессора вращается со скоростью n = 120 об/мин. Воздух в компрессоре претерпевает сжатие от давления P1 = 0,1 мПа до P2 = 0,32 мПа. Производительность компрессора составляет Q = 0,5 м3/мин. Принять показатель политропы m равным 1,3.

Задача:

Необходимо вычислить величину вредного объема газа в цилиндре Vвр.

Решение:

Сперва определим площадь сечения поршня F по формуле:

F = (π · d²)/4 = (3,14 · 0,2²)/4 = 0,0314 м2

Также определим объем Vп, описываемый поршнем за один ход:

Vп = F · s = 0,0314 · 0,15 = 0,00471 м3

Из формулы расчета производительности компрессора найдем значение коэффициента подачи λ (поскольку компрессор простого действия, то коэффициент z = 1):

Q = λ · z · F · s · n

λ = Q/(z · F · s · n) = 0,5/(1 · 0,0314 · 0,15 · 120) = 0,88

Теперь воспользуемся приближенной формулой расчета коэффициента подачи, чтобы найти объемный КПД насоса:

λ = λ0 · (1,01 — 0,02·P2/P1)

λ0 = λ / (1,01 — 0,02·P2/P1) = 0,88 / (1,01 — 0,02·0,32/0,1) = 0,93

Далее из формулы объемного КПД выразим и найдем величину вредного объема цилиндра:

λ0 = 1 – с·[(P2/P1)1/m-1]

где c = Vвр/Vп

Vвр = [(1-0,93) / ([0,32/0,1]1/1,3-1)] · 0,00471 = 0,000228 м3

Итого получим, что вредный объем цилиндра составляет 0,000228 м3

Задача №2. Определение расхода и потребляемой мощности компрессорного оборудования

Условия:

Одноступенчатый двухцилиндровый компрессор двойного действия имеет поршни с диаметром d = 0,6 м, величина хода которых составляет s = 0,5 м, а величина вредного пространства с = 0,036. Вал компрессора вращается со скоростью n = 180 об/мин. Воздух при температуре t = 200 в компрессоре претерпевает сжатие от давления P1 = 0,1 мПа, до P2 = 0,28 мПа. При расчетах принять показатель политропы m равным 1,2, а механический ηмех и адиабатический ηад КПД взять равными 0,95 и 0,85 соответственно.

Задача:

Необходимо определить расход Q и потребляемую мощность N компрессора.

Решение:

Вначале определим площадь поперечного сечения поршня F по формуле:

F = (π · d²)/4 = (3,14 · 0,6²)/4 = 0,2826 м2

Далее перед расчетом производительности компрессора необходимо найти коэффициент подачи, но сперва определим объемный КПД:

λ0 = 1 – с·[(P2/P1)1/m-1] = 1 — 0,036·[(0,28/0,1)1/1,2-1] = 0,95

Зная объемный КПД, воспользуемся найденным значением и с его помощью определим величину коэффициента подачи по формуле:

λ = λ0 · (1,01 – 0,02·P2/P1) = 0,95 · (1,01 – 0,02 · 0,28/0,1) = 0,91

Теперь подсчитаем производительность компрессора Q:

Q = λ · z · F · s · n

Поскольку компрессор двойного действия, то коэффициент z будет равен 2. Поскольку компрессор двухцилиндровый, то итоговое значение производительности необходимо также помножить на 2. Получим:

Q = 2 · λ · z · F · s · n = 2 · 0,91 · 2 · 0,2826 · 0,5 · 180 = 92,6 м3/мин

Массовый расход воздуха G будет равняться , где ρ – плотность воздуха, при данной температуре равная 1,189 кг/м3. Рассчитаем это значение:

G = Q · ρ = 92,6 · 1,189 = 44 кг/мин

Часовой расход будет равен

60·G = 60·44 = 2640 кг/час.

Чтобы рассчитать потребляемую мощность компрессора, предварительно необходимо вычислить величину работы, которая должна быть затрачена на сжатие газа. Для этого воспользуемся следующей формулой:

Aсж = k/(k-1) · R · t · [(P2/P1)(k-1)/k-1]

В этой формуле k – показатель адиабаты, который равняется отношению теплоемкости при постоянном давлении к теплоемкости при постоянном объеме (k = СPP/CV), и для воздуха этот показатель равен 1,4. R – газовая постоянная, равная 8310/M Дж/(кг*К), где М – молярная масса газа. В случае воздуха М берется равной 29 г/моль, тогда R = 8310/29 = 286,6 Дж/(кг*К).

Подставим полученные значения в формулу работы по сжатию и найдем ее значение:

Aсж = k/(k-1) · R · t · [(P2/P1)(k-1)/k-1] = 1,4/(1,4-1) · 286,6 · (273+20) · [(0,28/0,1)(1,4-1)/1,4-1] = 100523 Дж/кг

После нахождения значения затрачиваемой на сжатие воздуха работы становится возможным определение потребляемой компрессором мощности по следующей формуле:

N = (G · Aсж) / (3600 · 1000 · ηмех · ηад) = (2640 · 100523) / (3600 · 1000 · 0,85 · 0,95) = 91,3 кВт

Итого получим, что расход компрессора составляет 92,6 м3/мин, а потребляемая мощность – 91,3 кВт

Задача №3 Определение количества ступеней сжатия компрессора и значения давлений на каждой ступени

Условия:

Необходимо осуществлять подачу аммиака в размере 160 м3/час под давлением 4,5 мПа. Начальное давление азота составляет 0,1 мПа, а начальная температура – 20°C. При расчетах принять максимальную степень сжатия x равной 4.

Задача:

Необходимо определить количество ступеней сжатия компрессора и значения давлений на каждой ступени.

Решение:

Сперва рассчитаем необходимое количество ступеней n, воспользовавшись формулой для определения степени сжатия:

xn = Pк/Pн

Выразим и рассчитаем значение n:

n = log(Pк/Pн) / log(x) = log(4,5/0,1) / log(4) = 2,75

Округлим получившееся значение до ближайшего большего целого числа и получим, что в компрессоре должно быть n = 3 ступени. Далее уточним степень сжатия одной ступени, положив, что степень сжатия на каждой отдельной ступени одинаково.

x = n√(Pк/Pн) = ∛(4,5/0,1) = 3,56

Рассчитаем конечное давление первой ступени Pn1 (n = 1), которое является также начальным давлением второй ступени.

Pк1 = Pн · xn = 0,1 · 3,561 = 0,356 мПа

Рассчитаем конечное давление второй ступени Pn2 (n = 2), которое является также начальным давлением второй ступени.

Pк1 = Pн · xn = 0,1 · 3,56² = 1,267 мПа

Итого в компрессоре должно быть три ступени, причем на первой ступени давление повышается с 0,1 мПа до 0,356 мПа, на второй – с 0,356 мПа до 1,267 мПа и на третьей – с 1,267 мПа до 4,5 мПа.

Задача №4. Подбор компрессора по заданным условиям

Условия:

Требуется обеспечить подачу азота Qн в размере 7,2 м3/час с начальным давлением P1 = 0,1 мПа под давлением Р2 = 0,5 мПа. В наличие имеется только одноступенчатый поршневой компрессор двойного действия. Поршень имеет диаметр d равный 80 мм, а длина его хода s составляет 110 мм, при этом объем вредного пространства равен 7% от описываемого поршнем объема. Скорость вращения вала компрессора n составляет 120 об/мин. При расчетах принять показатель политропы m равным 1,3.

Задача:

Необходимо выяснить, подходит ли имеющийся в наличии компрессор для выполнения поставленной задачи. В случае если компрессор не подходит, рассчитать, насколько необходимо увеличить частоту вращения вала, чтобы его применение стало возможным.

Решение:

Поскольку объем вредного пространства равен 7% от описываемого поршнем объема, то по определению следует, что величина вредного пространства с равна 0,07.

Также предварительно вычислим площадь поперечного сечения поршня F:

F = (π · d²)/4 = (3,14 · 0,08²)/4 = 0,005 м2

Для дальнейших расчетов необходимо рассчитать объемный КПД компрессора λ0:

λ0 = 1 – с·[(P2/P1)1/m-1] = 1 – 0,04·[(0,5/0,1)1/1,3-1] = 0,9

Зная λ0, далее найдем коэффициент подачи λ:

λ = λ0 · (1,01 – 0,02·(P2/P1)) = 0,9 · (1,01 – 0,02·0,5/0,1) = 0,82

Далее становится возможным найти производительность компрессора Q. Поскольку компрессор двойного действия, то коэффициент z будет равен 2:

Q = λ · z · F · s · n = 0,82 · 2 · 0,005 · 0,11 · 120 = 0,11 м3/мин

Выражая Q в часовом расходе, получим значение Q = 0,11 · 60 = 6,6 м3/час.

Поскольку требуемая величина подачи составляет 7,2 м3/час, то можно сделать вывод, что имеющийся в наличии компрессор не способен выполнять поставленную задачу. В таком случае рассчитаем, насколько нужно увеличить число оборотов вала для удовлетворения требованиям применимости. Для этого найдем необходимое число оборотов из соотношения:

nн/n = Qн/Q

nн = n · Qн/Q = 120 · 7,2/6,6 = 131

В таком случае имеющийся компрессор можно будет применять, если увеличить скорость вращения его вала на 131-120 = 11 об/мин.

Задача №5. Расчет фактической производительности поршневого компрессора

Условия:

Дан трехцилиндровый поршневой компрессор двойного действия. Диаметр поршней d равен 120 мм, а величина их хода s составляет 160 мм. Скорость вращения его вала n равна 360 об/мин. В компрессоре происходит сжатие метана от давления P1 = 0,3 мПа до давления P2 = 1,1 мПа. Известно, что объемный коэффициент λ0 равен 0,92.

Задача:

Необходимо рассчитать фактическую производительность поршневого компрессора.

Решение:

Предварительно вычислим площадь поперечного сечения поршней компрессора F по формуле:

F = (π · d²)/4 = (3,14 · 0,12²)/4 = 0,0113 м2

На основе исходных данных найдем величину коэффициента подачи λ по формуле:

λ = λ0 · (1,01 – 0,02 ·(P2/P1)) = 0,92 · (1,01 – 0,02·(1,1/0,3)) = 0,86

Теперь можно воспользоваться формулой для расчета производительности поршневого компрессора:

Q = λ · z · F · s · n

Здесь z – коэффициент, зависящий от числа всасывающих сторон отдельного поршня. Поскольку данный в условии задачи компрессор двойного действия, то в этом случае величина z равна 2.

Кроме того, поскольку в рассматриваемом случае компрессор трехцилиндровый, то есть три цилиндра работают параллельно друг другу, то итоговая суммарная производительность всего компрессора будет в 3 раза выше производительности отдельного поршня, поэтому в расчетную формулу необходимо добавить коэффициент три.

Суммируя все вышесказанное, имеем:

Q = 3 · λ · z · F · s · n = 3 · 0,86 · 2 · 0,0113 · 0,16 · 360 = 3,6 м3/мин.

Итого получим, что производительность рассматриваемого поршневого компрессора составляет 3,6 м3/мин или 216 м3/час.

Задача №6. Расчет производительности двухступенчатого поршневого компрессора

Условия:

В наличии имеется двухступенчатый поршневой компрессор простого действия. Поршень ступени низкого давления имеет диаметр dн = 100 мм, а его ход sн равен 125 мм. Диаметр поршня высокого давления dв равен 80 мм при величине хода sв = 125 мм. Скорость вращения вала n составляет 360 об/мин. Известно, что коэффициент подачи компрессора λ составляет 0,85.

Задача:

Необходимо рассчитать производительность компрессора.

Решение:

В случае многоступенчатых поршневых компрессоров для расчетных зависимостей используются данные ступени низкого давления, так как именно на ней происходит первичный всас газа, определяющий производительность компрессора в целом. При расчете производительности данные последующих ступеней не используются, так как на них не происходит дополнительного всаса сжимаемого газа. Отсюда следует, что для решения данной задачи достаточно знать диаметр dн и ход поршня sн ступени низкого давления.

Вычислим площадь поперечного сечения поршня ступени низкого давления:

Fн = (π · dн²)/4 = (3,14 · 0,1²)/4 = 0,00785 м2

Рассматриваемый компрессор не является многопоршневым и имеет простой тип действия (величина z = 1), отсюда следует, что конечный вид формулы расчета производительности в конкретном случае будет иметь вид:

Q = λ · Fн · sн · n = 0,85 · 0,00785 · 0,125 · 360 = 0,3 м3/мин

Получим, что производительность данного поршневого компрессора составляет 0,3 м3/мин или, при пересчете на часовой расход, 18 м3/час.

Задача №7. Расчет действительной производительности двухвинтового компрессора

Условия:

Дан двухвинтовой компрессор. Ведущий вал компрессора вращается со скоростью n=750 об/мин и имеет z=4 канала длиной L=20 см. Также известно, что площадь поперечного сечения канала ведущего вала составляет F1=5,2 см2, а аналогичная величина для ведомого вала F2 равна 5,8 см2. При расчетах коэффициент производительности λпр принять равным 0,9.

Задача:

Необходимо рассчитать действительную производительность двухвинтового компрессора Vд.

Решение:

Перед расчетом действительной производительности найдем значение производительности теоретической, не учитывающей неизбежно возникающих обратных протечек газа сквозь зазоры между роторами и корпусом компрессора.

Vт = L·z·n·(F1+F2) = 0,2·4·750·(0,052+0,058) = 66 м3/мин

Поскольку известен коэффициент производительности, учитывающий обратные протечки газа, то становится возможным определить действительную производительность данного двухвинтового компрессора:

Vд = λпр·Vт = 0,9·66 = 59,4 м3/мин

В итоге получим, что производительность данного двухвинтового компрессора равняется 59,4 м3/мин.

Задача №8. Расчет потребляемой мощности винтовым компрессором

Условия:

В наличии имеется винтовой компрессор, предназначенный для повышения давления воздуха с P1=0,6 мПа до P2=1,8 мПа. Теоретическая производительность компрессора Vт составляет 3 м3/мин. При расчетах адиабатический КПД ηад принять равным 0,76, а показатель адиабаты воздуха k принять равным 1,4.

Задача:

Необходимо рассчитать потребляемую компрессором мощность Nп.

Решение:

Для расчета теоретической мощности адиабатического сжатия винтового компрессора воспользуемся формулой:

Nад = P1 · VT · [k/(k-1)] · [(P2/P1)(k-1)/k — 1] = 600000 · 3/60 · 1,4/(1,4-1) · [(1,8/0,6)(1,4-1)/1,4 — 1] · 10-3 = 38,7 кВт

Теперь, когда известно значение Nад, можно рассчитать потребляемую мощность компрессора сухого сжатия:

N = Nадад = 38,7/0,76 = 51 кВт

Итого получим, что потребляемая мощность данного двухвинтового компрессора равна 50 кВт.

Задача №9. Расчет потребляемой мощности двухвинтовым компрессором

Условия:

Дан двухвинтовой компрессор, работающий с производительностью Q=10 м3/мин. Рабочая среда – воздух при температуре t=200 C. Сжатие воздуха в компрессоре происходит от давления P1=0,1 мПа до давления P2=0,6 мПа. Известно, что величина обратных протечек βпр в компрессоре составляет 0,02. Внутренний адиабатический КПД компрессора ηад равен 0,8, а механический КПД ηмех равен 0,95. При расчетах показатель адиабаты воздуха k принять равным 1,4, а величину газовой постоянной для воздуха R взять 286 Дж/(кг*К).

Задача:

Необходимо рассчитать потребляемую компрессором мощность N.

Решение:

Определим значение удельной работы компрессора Aуд:

Aуд = R · Tв · [k/(k-1)] · [(P2/P1)(k-1)/k-1] = 286 · [20+273] · [1,4/(1,4-1)] · [(0,6/0,1)(1,4-1)/1,4-1] = 196068 Дж/кг

Далее вычислим массовый расход воздуха G положив, что при 20°C плотность воздуха ρв составляет 1,2 кг/м3:

G = Q·ρв = 10·1,2 = 12 кг/мин

При расчете мощности компрессора необходимо учитывать наличие в нем обратных протечек рабочей среды, компенсация которых влечет за собой дополнительный расход мощности. Рассчитаем суммарный расход компрессора Gсум с учетом обратных протечек:

Gсум = G·(1+βпр) = 12·(1+0,02) = 12,24 кг/мин

Теперь становится возможным определение мощности компрессора с учетом адиабатического и механического КПД:

N = (Gсум·Aуд) / (ηад·ηмех) = (12,24·196068) / (60·1000·0,8·0,95) = 52,6 кВт

В итоге получим, что мощность данного компрессора составляет 52,6 кВт.

Задача №10. Расчет потребляемой мощности центробежным компрессором

Условия:

Дан центробежный трехступенчатый односекционный компрессор, рабочие колеса которого идентичны друг другу. Компрессор работает с объемным расходом V равным 120 м3/мин воздуха при температуре t=20°C (плотность воздуха ρ при этом будет равна 1,2 кг/м3). Также известно, что окружная скорость рабочего колеса u составляет 260 м/с, а коэффициент теоретического напора ступени ϕ равен 0,85. Общий КПД компрессора η составляет 0,9. Для первой ступени коэффициент потерь на трение βт составляет 0,007, коэффициент потерь на протечки βп равен 0,009, и при расчете принять, что для последующих степеней потери будут увеличиваться на 1%.

Задача:

Необходимо рассчитать потребляемую компрессором мощность N.

Решение:

Мощность, расходуемая на сжатие газа, может быть рассчитана по формуле:

Nвн = V · ρ · ∑[u²i · φi · (1+βTп)i]

Где i – количество ступеней. Поскольку в условиях задачи сказано, что все колеса в пределах секции одинаковы, то они имеют равные окружные скорости u и коэффициенты теоретического напора ϕ, поэтому данную формулу можно преобразовать:

Nвн = V · ρ · u² · φ · ∑(1+βтп)i

Для первой ступени:

1 + βт + βп = 1 + 0,007 + 0,009 = 1,016

Далее, воспользовавшись допущением, что потери на последующей ступени возрастают на 1%, рассчитаем величину 1+βтп для второй ступени:

1,016·1,01 = 1,026

Для третьей ступени:

1,026·1,01 = 1,036

Итого получим:

Nвн = 120/60 · 1,2 · 260² · 0,85 · (1,016+1,026+1,036) · 10-3 = 424,5 кВт

Теперь становится возможным нахождение потребляемой мощности компрессора:

N = Nвн/η = 424,5/0,9 = 471,7 Вт

Итого получим, что мощность данного компрессора составляет 471,7 кВт.

Задача №11. Расчет КПД центробежного компрессора

Условия:

Дан центробежный двухступенчатый односекционный компрессор, рабочие колеса которого идентичны друг другу. Компрессор перекачивает воздух при температуре t=20°C (плотность ρ при этих условиях равна 1,2 кг/м3) при расходе V=100 м3/мин от начального давления P1=0,1 мПа до конечного давления P2=0,25 мПа. Окружная скорость колес u равняется 245 м/с, коэффициент теоретического напора ϕ равен 0,82. Общий коэффициент потерь на трение и протечки (1+ βт + βп) для первой ступени равен 1,012, для второй ступени этот коэффициент равен 1,019. Сжатие газа происходит в изоэнтропном процессе. При расчетах показатель адиабаты воздуха k принять равным 1,4, а величину газовой постоянной для воздуха R взять 286 Дж/(кг*К). Газ в условиях задачи считать несжимаемым (коэффициент сжимаемости z=1).

Задача:

Необходимо рассчитать изоэнтропный КПД компрессора ηиз.

Решение:

Изоэнтропный КПД есть отношение мощности сжатия газа в изоэнтропном Nиз процессе к внутренней мощности сжатия компрессора Nвн. Отсюда следует, что для нахождения искомой величины предварительно требуется расчет Nвн и Nиз.

Мощность сжатия газа в изоэнтропном режиме может быть определена по формуле:

Nвн = V · ρ · z · R · (273+t) · k/(k-1) · [(P2/P1)(k-1)/k-1] =
= 100/60 · 1,2 · 1 · 286 ·(273+20) · 1,4/(1,4-1) · [(0,25/0,1)(1,4-1)/1,4-1] · 10-3 = 175,5 кВт

Внутреннюю мощность компрессора определим по формуле:

Nвн = V · ρ · ∑[ui2 · φi · (1+βтп)i] = 100/60 · 1,2 · 245² · 0,82 · (1,012+1,019) = 200 кВт.

Далее определим искомую величину:

ηиз = Nиз/Nвн = 175,5/200 = 0,88

Итого получим, что изоэнтропный КПД данного двухступенчатого односекционного компрессора равен 0,88.

Расчет и подбор трубопроводов. Оптимальный диаметр трубопровода

Вакуумные компрессорные системы, вакуумные компрессоры
Вентиляторы. Турбовентиляторы. Расчет и подбор вентиляторов
Винтовые компрессоры
Дожимная компрессорная станция
Компрессорные установки для кислого газа, водорода, агрессивных газов, коксового газа, кислорода
Мембранные компрессоры
Основные характеристики компрессора. Производительность компрессора. Мощность компрессора
Передвижные компрессоры
Расчет компрессоров. Подбор компрессорного оборудования
Ротационные воздуходувки
Паровые турбины Shin Nippon Machinery (SNM)
Турбодетандеры
Турбокомпрессоры
Центробежная компрессорная установка
Центробежные воздуходувки и газодувки
Центробежные компрессоры
Установки для получения азота
Установки для получения сжатого воздуха

Классификация компрессоров
Лопастные компрессоры
Объемные компрессоры
Применение винтовых компрессоров
Применение поршневых компрессоров
Применение центробежных компрессоров
Роторные компрессоры
Смазка цилиндров поршневых компрессоров

Классификация компрессоров
Объемные компрессоры
Применение винтовых компрессоров
Применение поршневых компрессоров
Применение центробежных компрессоров
Роторные компрессоры
Смазка цилиндров поршневых компрессоров
Винтовые компрессорные установки
Мембранные компрессоры
Основные характеристики компрессора. Производительность компрессора. Мощность компрессора
Передвижные дизельные (винтовые) компрессоры
Поршневые компрессоры
Расчет компрессоров. Подбор компрессорного оборудования
Сравнительный анализ компрессоров
Центробежные компрессоры. Азотные компрессоры

Как рассчитать степень сжатия в одном цилиндре. Урок 9

.

Пример автомобильного урока Math-in-CTE

Математика в CTE Образец урока по автомобильной технике Название урока: «Смещение поршня» № урока: AT07 Сфера деятельности: Автомобильные технологии. Концепция (-и) CTE: Математическая концепция (-я) смещения поршня: Formula

Дополнительная информация

MATH 110 Автомобильный рабочий лист № 4

MATH 110 Automotive Worksheet # 4 Соотношения Математическое название дроби — отношение. Это просто сравнение одного количества с другим аналогичным количеством. Как автомобильный техник вы будете использовать передаточные числа

Дополнительная информация

Бесплатный урок предалгебры 55! Страница 1

Бесплатный урок предалгебры 55! стр. 1 Урок 55 Проблемы периметра со связанными переменными Поднимите свои навыки решения текстовых задач на новый уровень в этом разделе.Все проблемы однотипные, так что можно

Дополнительная информация

6-3 Решение систем путем исключения

Разминка Упростите каждое выражение. 1. 2y 4x 2 (4y 2x) 2. 5 (x y) + 2x + 5y Запишите наименьшее общее кратное. 3. 3 и 6 4. 4 и 10 5. 6 и 8 Цели Решить системы линейных уравнений с двумя переменными

Дополнительная информация

Дроби и линейные уравнения

Дроби и линейные уравнения Операции с дробями Хотя вы можете выполнять операции с дробями с помощью калькулятора, для этого рабочего листа вы должны выполнять операции вручную. Вы должны показать все шаги

Дополнительная информация

Размещение в высшем образовании по математике

Типы задач для оценки зачисления в высшее учебное заведение по математике 1. Целые числа, дроби и десятичные дроби 1.1 Операции с сложением целых чисел с переносом Вычитание с заимствованием Умножение

Дополнительная информация

Ответы на обзор основ алгебры

Ответы на обзор основ алгебры 1.-1.1 Следуйте правилам знаков при сложении и вычитании: если числа имеют один и тот же знак, сложите их вместе и сохраните знак. Если числа имеют разные знаки, вычтите

Дополнительная информация

Краткая справочная электронная книга

Этот файл распространяется БЕСПЛАТНО издателем Quick Reference Handbooks и автором. Электронная книга «Краткий справочник» Щелкните «Содержание» или «Указатель» на левой панели, чтобы выбрать тему. Математические факты перечислены

Дополнительная информация

Периметр, площадь и объем

Периметр, площадь и объем Периметр обычных геометрических фигур Периметр геометрической фигуры определяется как расстояние вокруг внешней стороны фигуры. Периметр рассчитывается путем сложения всех

Дополнительная информация

Преалгебра — Порядок операций

0.3 Предалгебра — порядок операций Цель: оценивать выражения, используя порядок операций, включая использование абсолютного значения. При упрощении выражений важно упростить их

Дополнительная информация

Алгебра I Восстановление кредита

Алгебра I Восстановление зачетных единиц ОПИСАНИЕ КУРСА: Цель этого курса — позволить студентам овладеть навыками работы с математическими выражениями, уравнениями, графиками и другими темами и их оценки,

Дополнительная информация

Решение рациональных уравнений

Урок M Урок: Результаты учащихся Учащиеся решают рациональные уравнения, наблюдая за созданием посторонних решений. Примечания к уроку На предыдущих уроках учащиеся научились складывать, вычитать, умножать

Дополнительная информация

Вычислить алгебраическое выражение

1.5 Вычисление алгебраических выражений 1.5 ЗАДАЧИ 1. Вычислить алгебраические выражения при любом значении числа со знаком для переменных 2. Используйте калькулятор для вычисления алгебраических выражений 3. Найдите сумму

Дополнительная информация

Прошу прощения, моя дорогая тетя Салли

Руководство к действию Really Good Stuff Плакат с порядком работы Поздравляем вас с покупкой Плаката с порядком действий Really Good Stuff — красочный справочный плакат, который поможет вашим ученикам запомнить

Дополнительная информация

Руководство по арифметике Accuplacer

Руководство для изучения арифметики Accuplacer Раздел 1: Числитель терминов: число в верхней части дроби, которое показывает, сколько частей у вас есть. Знаменатель: число внизу дроби, указывающее, как

Дополнительная информация

MATH-0910 Обзор концепций (Haugen)

Раздел 1 Целые числа и дроби MATH-0910 Обзор концепций (Haugen) Экзамен 1 Разделы 1.5, 1.6, 1.7, 1.8, 2.1, 2.2, 2.3, 2.4 и 2.5 Деление целых чисел Эквивалентные способы выражения деления: a b,

Дополнительная информация

План урока по объему цилиндра

План урока по объему цилиндра. Демонстрация концепции / принципа: Этот урок продемонстрирует взаимосвязь между диаметром круга и его окружностью, а также влияние на площадь.Самый простой

Дополнительная информация

Макдугал Литтел Калифорния:

Макдугал Литтел Калифорния: Предалгебра Алгебра 1 коррелирует с Калифорнийским математическим контентом 7 классы 8 Макдугал Литтел Калифорния Компоненты предварительной алгебры: Pupil Edition (PE), Teacher s Edition (TE),

Дополнительная информация

Алгебра 1. Карта учебного плана

Алгебра 1 Карта учебного плана Содержание Блок 1: Выражения и Блок 2: Линейный Блок 3: Представление линейного блока 4: Линейные неравенства Блок 5: Системы линейных уравнений Блок 6: Полиномы Блок 7: Факторинг

Дополнительная информация

Принципы работы двигателя

Двигатели внутреннего сгорания ME 422 Yeditepe Üniversitesi Принципы работы двигателей Проф.Д-р Джем Сорушбай Информация Проф. Cem Soruşbay İstanbul Teknik Üniversitesi Makina Fakültesi Otomotiv Laboratuvarı

Дополнительная информация

Смысл чисел и операции

Смысл чисел и операции, представляющие как они: 6.N.1 6.N.2 6.N.3 6.N.4 6.N.5 6.N.6 6.N.7 6.N.8 6. №.9 6.N.10 6.N.11 6.N.12 6.N.13. 6.N.14 6.N.15 Продемонстрируйте понимание положительных целочисленных показателей

Дополнительная информация

Алгебра 1 Название курса

Алгебра 1 Название курса Общее для всего курса 1. Какие шаблоны и методы используются? В рамках всего курса 1. Студенты будут иметь навыки решения и построения графиков линейных и квадратных уравнений 2. Студенты будут иметь навыки

Дополнительная информация

Переход в колледж по математике

Переход в колледж по математике в поддержку программы подготовки к колледжу и карьере в Кентукки Университет Северного Кентукки Группа онлайн-тестирования Кентукки (KYOTE) Стив Ньюман Майк Уотерс Дженис Беринг

Дополнительная информация

поверхности, 569-571, 576-577, 578-581 треугольника, 548 Ассоциативное свойство сложения, 12, 331 умножения, 18, 433

Абсолютное значение и арифметика, 730-733 определены, 730 Острый угол, 477 Острый треугольник, 497 Дополнение, 12 Дополнительное ассоциативное свойство, (см. Коммутативное свойство), переносящее, 11, 92 коммутативное свойство

Дополнительная информация

ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ (ВС)

ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ (ВС) Двигатель внутреннего сгорания — это двигатель, в котором передача тепла рабочему телу происходит внутри самого двигателя, обычно за счет сгорания топлива с кислородом воздуха. Во внешнем

Дополнительная информация

Умножение и деление дробей

Умножение и деление дробей 1 Обзор Дроби и смешанные числа Факторы и простые множители Простейшая форма дроби Умножение дробей и смешанных чисел деление дробей и смешанных чисел

Дополнительная информация

Объем и последовательность математики, K-8

Стандарт 1: Количество и операционная цель 1.1: Понимает и использует числа (чувство числа) Математика Объем и последовательность, Подсчет оценок K-8 Чтение, запись, порядок, сравнение размеченной денежной суммы Теория чисел K Count

Дополнительная информация

Числовые и алгебраические дроби

Числовые и алгебраические дроби Факультет математики Аквинского Подготовка к AS Maths Этот блок охватывает числовые и алгебраические дроби. На уровне A решения часто включают дроби и одно из Core

Дополнительная информация

4.1. КОМПЛЕКСНЫЕ НОМЕРА

4.1. КОМПЛЕКСНЫЕ ЧИСЛА Что следует выучить Используйте мнимую единицу i для записи комплексных чисел. Складывайте, вычитайте и умножайте комплексные числа. Используйте комплексные конъюгаты, чтобы записать частное двух комплексных чисел

Дополнительная информация

Примечания к геометрии ПЕРИМЕТР И ПЛОЩАДЬ

Периметр и площадь Страница 1 из 57 ПЕРИМЕТР И ПЛОЩАДЬ Цели: После завершения этого раздела вы должны уметь делать следующее: Рассчитывать площадь заданных геометрических фигур.Рассчитываем периметр

Дополнительная информация

Факторинг квадратичных трехчленов

Разложение квадратичных трехчленов на множители Фактор студента x x 3 10. Ответ: x 5 x Описание урока В этом уроке для разложения квадратичных трехчленов на множители используется модель умножения с площадью. 1 часть урока состоит из

Дополнительная информация

Уравнения с дробями

.Уравнения с дробями. ЗАДАЧИ. Определите исключенные значения для переменных алгебраической дроби. Решите дробное уравнение. Решите пропорцию для неизвестного ПРИМЕЧАНИЕ. Полученное уравнение

Дополнительная информация

Как рассчитать степень сжатия вашего двигателя

Изображение: www.portalmotos.com

Мы часто задаемся вопросом, находится ли наш автомобиль в хорошем рабочем состоянии, сможет ли он выдержать долгое путешествие и все, для чего мы его используем ежедневно.Помимо базового обслуживания автомобиля и выбора рекомендованного обслуживания в соответствии с его пробегом, есть простой способ проверить состояние нашего двигателя, поэтому на OneHowTo мы покажем вам, как эффективно рассчитать степень сжатия вашего двигателя .

Следующие шаги:

1

Для этого вам понадобится манометр для измерения компрессии двигателя. Вы можете купить его в магазинах, специализирующихся на автомобильных запчастях и аксессуарах, или в Интернете.

Изображение: pixabay.com

2

Запустите двигатель и дайте двигателю поработать , пока он не достигнет нормальной температуры. Эту проверку не следует проводить на холодном двигателе, поэтому лучше всего выполнять ее после небольшого пробега.

3

Выключите зажигание и как только автомобиль выключится, отсоедините провода, расположенные в свечей зажигания , всегда сосредотачиваясь на том, что вы делаете, потому что позже вам придется снова подключить их в тех же положениях.Чтобы избежать сомнений, вы можете сфотографировать свечи зажигания перед отсоединением кабелей.

Вы также можете почистить свечи зажигания, если они загрязнены.

4

Отвинтите свечу зажигания и вставьте наконечник щупа в отверстие, куда вставляется свеча зажигания. Очень важно, чтобы патрубок датчика был на полностью вставлен на внутрь этого отверстия.

5

Теперь вы должны попросить кого-нибудь запустить двигатель и разогнать автомобиль примерно на четыре секунды, таким образом вы можете измерить степень сжатия свечи зажигания.Выключите двигатель и повторите описанные выше шаги с каждой свечой зажигания вашего автомобиля.

6

Каждая свеча зажигания должна иметь одинаковое давление , и важно, чтобы они соответствовали давлению, рекомендованному производителем автомобиля в руководстве. Если у вас бензиновый двигатель, разница между цилиндрами может составлять до 1,5 бар, что совершенно нормально.

7

Если вы не знаете рекомендаций производителя относительно подходящей компрессии для двигателя вашего автомобиля, то положитесь на степень сжатия вашего двигателя (бензинового или дизельного) и сложите эти числа.Например, при степени сжатия 14: 1 результат суммы будет 14 + 1, поэтому 15 должно быть значением давления, указанным на манометре.

8

Если есть проблема с компрессией двигателя вашего автомобиля, лучше всего сдать его на сервисную проверку, чтобы определить источник утечки и позволить профессионалу устранить ее.

Если вы хотите прочитать статьи, похожие на статью Как рассчитать коэффициент сжатия вашего двигателя , мы рекомендуем вам посетить нашу категорию «Техническое обслуживание и ремонт автомобилей».

Как рассчитать степень сжатия и рабочий объем двигателя

Как рассчитать степень сжатия и рабочий объем двигателя

Как рассчитать степень сжатия и рабочий объем двигателя

При создании двигателя снизу вверх,
Расчет степени сжатия (CR) может быть необходимым шагом по любому количеству причин
Начиная с соблюдения правил гонок и заканчивая стартом на тюнинг.

По определению, степень сжатия — это общий рабочий объем цилиндра с поршнем
в центральной мертвой точке (НМТ),
деленный на весь сжатый объем с поршнем в верхней мертвой точке (ВМТ).
Вскоре мы обсудим процедуры и формулы для определения как развернутого объема, так и объема сжатия
;
Но сначала давайте рассмотрим результаты незнания CR двигателя.

На степень сжатия существенно влияет объем зазора деки,
Зазор между головкой поршня в ВМТ и, следовательно, высота поверхности деки.
Сначала установите поршень в ВМТ, затем обнулите циферблатный индикатор на поверхности деки блока цилиндров. Переместите индикатор в плоскость деки поршня, чтобы увидеть,
Насколько далеко поршень находится ниже или выше деки блока.

В этом примере

Это 0,005 дюйма. Напишите номер на поршне в качестве проверки для прямого сравнения.

”Слишком слабое сжатие обычно приводит к неудовлетворенным ожиданиям производительности.
На стороне высокого давления [слишком сильное сжатие] возникает больший риск при настройке и потенциальный отказ.
Компонент может выйти из строя, если не используется надлежащим образом лучшее топливо », — говорит Алан Стивенсон из JE Pistons. «В приложениях с принудительной индукцией (FI) ошибиться на низкой стороне намного безопаснее, чем испытать удачу на высокой стороне.Окно настройки расширяется и обеспечивает большую безопасность.
В случае возникновения проблем с давлением или подачей топлива,
Или, может быть, неприятной партией газа. И, если помещения не совсем там,
Еще один-два фунта наддува легко восполнят разницу ».

Объем зазора деки будет зависеть от высоты деки блока,
хода коленчатого вала, длины штока и, следовательно, высоты сжатия поршней. Обратите внимание на то, что отверстие под палец находится дальше от головки поршня слева.
Поршень с меньшей высотой сжатия собственно;
Позволяет использовать более длинные штанги.
Увеличенный ход или меньшая высота деки.

Производитель поршня предоставит высоту сжатия для ваших расчетов.

Щелкните 2-ю страницу под значком социальной сети, чтобы прочитать остальную часть статьи…

что это такое и как рассчитать?

Коэффициенты рентабельности: что это такое?

Коэффициенты рентабельности измеряют способность компании получать прибыль относительно продаж, активов и капитала.Эти коэффициенты оценивают способность компании генерировать прибыль, прибыль и денежные потоки по отношению к некоторой метрике, часто к сумме вложенных денег. Они подчеркивают, насколько эффективно управляется прибыльность компании.

Общие примеры коэффициентов рентабельности включают рентабельность продаж, рентабельность инвестиций, рентабельность собственного капитала, рентабельность задействованного капитала (ROCE), рентабельность денежных средств на инвестированный капитал (CROCI), маржу валовой прибыли и маржу чистой прибыли. Все эти коэффициенты показывают, насколько хорошо компания генерирует прибыль или выручку по сравнению с определенным показателем.

Различные коэффициенты рентабельности позволяют получить различную полезную информацию о финансовом состоянии и результатах деятельности компании. Например, соотношение валовой прибыли и чистой прибыли показывает, насколько хорошо компания управляет своими расходами. Рентабельность вложенного капитала (ROCE) показывает, насколько хорошо компания использует вложенный капитал для получения прибыли. Рентабельность инвестиций говорит о том, приносит ли компания достаточную прибыль своим акционерам.

Для большинства этих соотношений желательно более высокое значение.Более высокое значение означает, что компания преуспевает и хорошо генерирует прибыль, выручку и денежные потоки. Показатели прибыльности в отдельности не имеют большого значения. Они предоставляют значимую информацию только тогда, когда их анализируют в сравнении с конкурентами или с коэффициентами в предыдущие периоды. Таким образом, анализ тенденций и отраслевой анализ необходимы для того, чтобы сделать значимые выводы о прибыльности компании.

При анализе коэффициентов прибыльности необходимы некоторые базовые знания о характере бизнеса компании.Например, продажи некоторых предприятий носят сезонный характер, и они подвержены сезонности в своей деятельности. Индустрия розничной торговли является примером такого бизнеса. Из-за Рождества доходы розничной торговли в четвертом квартале обычно очень высоки. Поэтому сравнивать показатели рентабельности в этом квартале с показателями рентабельности предыдущих кварталов нецелесообразно. Для осмысленных выводов следует сравнить показатели рентабельности этого квартала с показателями рентабельности аналогичных кварталов в предыдущие годы.



Возврат денежных средств на инвестированный капитал (CROCI)

Денежная прибыль на вложенный капитал ( CROCI ) — это показатель, который сравнивает денежные средства, полученные компанией, с ее собственным капиталом. Это также иногда называют «денежным возвратом на вложенные деньги». Он сравнивает заработанные деньги с вложенными деньгами.

DuPont Formula

DuPont формула (также известная как анализ DuPont, модель DuPont, уравнение DuPont или метод DuPont ) — это метод оценки рентабельности собственного капитала (ROE) компании, разбивающий его на три части. части.

Прибыль до уплаты процентов после уплаты налогов (EBIAT)

Прибыль до уплаты процентов и после уплаты налогов используется для измерения способности фирмы получать доход посредством различных операций в течение определенного периода времени.

Коэффициент удержания прибыли

Коэффициент удержания заработка также называется коэффициентом вспашки. Согласно определению, коэффициент удержания прибыли или коэффициент обратной выплаты — это коэффициент, который измеряет сумму нераспределенной прибыли после выплаты дивидендов акционерам.

EBIT (прибыль до уплаты процентов и налогов)

EBIT (прибыль до уплаты процентов и налогов) — это показатель рентабельности предприятия, не включающий процентные расходы и расходы по налогу на прибыль.

EBITDA

EBITDA (прибыль до уплаты процентов, налогов, износа и амортизации) является показателем финансовых результатов компании. Он измеряет финансовые показатели компании, вычисляя прибыль от основных бизнес-операций, без учета влияния структуры капитала, налоговых ставок и политики амортизации.

EBITDARM

Сокращение от Прибыль до вычета процентов, налогов, износа, амортизации, аренды и комиссий за управление, EBITDARM относится к показателю финансовых результатов, который используется по сравнению с более распространенными показателями, такими как EBITDA, в ситуациях, когда арендная плата и плата за управление компании представляют больший, чем обычно, процент эксплуатационных расходов.

EBT (прибыль до налогообложения)

Прибыль до налогообложения (EBT) можно определить как деньги, удерживаемые компанией до вычета суммы, подлежащей уплате в качестве налогов.

Эффективная норма прибыли

Эффективная норма прибыли — это ставка процента по инвестициям ежегодно, если начисление сложных процентов происходит более одного раза.

Маржа валовой прибыли

Валовая прибыль маржа (валовая прибыль) — это отношение валовой прибыли (валовая прибыль за вычетом себестоимости продаж) к выручке от продаж. Это процент, на который валовая прибыль превышает производственные затраты.Валовая прибыль показывает, сколько компания зарабатывает с учетом затрат, которые она несет на производство своей продукции или услуг.

Чистая процентная маржа

Чистая процентная маржа может быть выражена как показатель эффективности, который исследует успешность инвестиционных решений фирмы по сравнению с ее долговыми ситуациями. Отрицательная чистая процентная маржа указывает на то, что фирма не смогла принять оптимальное решение, поскольку процентные расходы были выше, чем сумма прибыли, полученной от инвестиций.Таким образом, при расчете чистой процентной маржи финансовая стабильность вызывает постоянную озабоченность.

Маржа чистой прибыли

Маржа чистой прибыли (или маржа прибыли , чистая маржа ) — это коэффициент прибыльности, рассчитанный как отношение чистой прибыли (чистой прибыли) после налогообложения к продажам (выручке). Маржа чистой прибыли отображается в процентах. Он показывает сумму каждого доллара продаж, оставшегося после оплаты всех расходов.

NOPLAT (Чистая операционная прибыль за вычетом скорректированных налогов)

NOPLAT равно Чистая операционная прибыль за вычетом скорректированных налогов .Это оценка прибыли, которая включает затраты и налоговые льготы по долговому финансированию. Другими словами, можно сказать, что NOPLAT — это прибыль до уплаты процентов и налогов после внесения поправок на налоги. Это общая операционная прибыль фирмы с поправкой на налоги. Он показывает прибыль, полученную от основной деятельности компании после вычета налогов на прибыль, связанных с основной деятельностью компании. Для создания моделей DCF или моделей дисконтированных денежных потоков часто используется NOPLAT.

OIBDA

OIBDA ( операционная прибыль до вычета износа и амортизации ) — это не общепринятый принцип бухгалтерского учета, связанный с оценкой финансовой деятельности, используемой организациями для отображения прибыльности в продолжающейся деятельности, связанной с бизнесом, без учета влияния налоговой структуры и заглавные буквы.

Коэффициент операционных расходов

Коэффициент операционных расходов можно объяснить как способ количественной оценки стоимости эксплуатации объекта недвижимости по сравнению с доходом, приносимым этой недвижимостью.

Операционная маржа

Операционная маржа ( маржа операционной прибыли , рентабельность продаж) — отношение операционной прибыли к чистым продажам (выручке).

Коэффициент накладных расходов

Коэффициент накладных расходов — это сравнение операционных расходов и общих доходов, не связанных с производством товаров и услуг. Операционные расходы компании — это расходы, которые компания несет ежедневно.В операционные расходы входят техническое обслуживание оборудования, расходы на рекламу, износ оборудования, мебели и различные другие расходы. Эти расходы, когда они контролируются, могут обеспечить компанию, поддерживая качество бизнеса. Все компании хотят свести к минимуму накладные расходы, чтобы это помогло им понять и управлять доходами компании.

Анализ прибыли

В управленческой экономике Анализ прибыли — это форма учета затрат, используемая для элементарных инструкций и краткосрочных решений.Анализ прибыли расширяет использование информации, предоставляемой анализом безубыточности. Важная часть анализа прибыли — это точка, в которой общие доходы и общие расходы равны. В этот момент безубыточности компания не получает ни прибыли, ни убытков.

Относительная доходность

Относительная доходность относится к доходности, достигаемой активом за определенный период времени, по сравнению с эталонным показателем. Относительная доходность рассчитывается как разница между абсолютной доходностью, достигнутой активом, и доходностью, достигнутой эталоном.

Рентабельность активов (ROA)

Рентабельность активов (ROA) — это финансовый коэффициент, который показывает процент прибыли, которую получает компания, по отношению к ее общим ресурсам (общим активам). Возврат активов — это ключевой коэффициент прибыльности, который измеряет размер прибыли производится компанией на доллар ее активов. Он показывает способность компании получать прибыль до использования кредитного плеча.

Рентабельность активов (ROAA)

Рентабельность активов ( ROAA ) может быть определена как индикатор, используемый для оценки рентабельности активов фирмы.Проще говоря, эта доходность средних активов показывает, что компания может делать с тем, чем она владеет. Как правило, он используется компаниями, банками и другими финансовыми учреждениями в качестве оценки для определения своей эффективности.

Рентабельность среднего задействованного капитала (ROACE)

Рентабельность среднего задействованного капитала ( ROACE ) — это коэффициент, который показывает прибыльность по сравнению с инвестициями, сделанными в компанию. ROACE отличается от рентабельности использованного капитала, поскольку он рассчитывает среднее значение капитала на начало и конец периода за конкретный период, в отличие от только показателя капитала на конец периода.

Рентабельность среднего капитала (ROAE)

Рентабельность капитала в размере в среднем (ROAE) относится к результатам деятельности компании за финансовый год. Этот коэффициент представляет собой скорректированную версию доходности капитала, которая измеряет прибыльность компании. Таким образом, рентабельность среднего капитала включает знаменатель, вычисляемый как сумму стоимости капитала на начало и конец года, деленную на два.

Рентабельность задействованного капитала (ROCE)

Рентабельность вложенного капитала (ROCE) — это мера прибыли, которую предприятие получает от вложенного капитала, обычно выражается в процентах.Используемый капитал равен капиталу компании плюс долгосрочные обязательства (или совокупные активы — текущие обязательства), другими словами, все долгосрочные средства, используемые компанией. ROCE указывает на эффективность и прибыльность капитальных вложений компании.

Возврат долга (ROD)

Рентабельность долга ( ROD ) может быть выражена как количественная оценка результатов деятельности или чистой прибыли компании, связанной с суммой долга, выпущенного компанией.Другими словами, возврат долга относится к сумме прибыли, полученной на каждый доллар, удерживаемый компанией в долгах.

Рентабельность капитала (ROE)

Рентабельность собственного капитала ( ROE ) — это сумма чистой прибыли, возвращенная как процент от собственного капитала. Он показывает, сколько прибыли получила компания по сравнению с общей суммой акционерного капитала, указанной в балансе.

Рентабельность инвестированного капитала (ROIC)

ROIC — это капитал, который представляет собой рентабельность инвестиций в бизнес. Это высокотехнологичный способ оценки рентабельности инвестиций в акции с поправкой на некоторые особенности рентабельности активов и рентабельности капитала.

Рентабельность инвестиций (ROI)

Рентабельность инвестиций ( ROI ) — это показатель эффективности, используемый для оценки эффективности инвестиций. Он напрямую сравнивает величину и время получения прибыли от инвестиций с величиной и сроками инвестиционных затрат. Это один из наиболее часто используемых подходов для оценки финансовых последствий бизнес-инвестиций, решений или действий.

Рентабельность чистых активов (RONA)

Рентабельность чистых активов (RONA) представляет собой сравнение чистой прибыли с чистыми активами.Это показатель финансовых показателей компании, который учитывает прибыль компании в отношении основных средств и чистого оборотного капитала.

Рентабельность исследовательского капитала (RORC)

Рентабельность капитала на исследования в размере (RORC) — это расчет, используемый для оценки дохода, полученного компанией в результате затрат на исследования и разработки. Возврат на исследовательский капитал является элементом производительности и роста, поскольку исследования и разработки являются одним из методов, используемых компаниями для разработки новых продуктов и услуг для продажи.Этот показатель обычно используется в отраслях, которые в значительной степени зависят от НИОКР, таких как фармацевтическая промышленность.

Рентабельность нераспределенной прибыли (RORE)

Рентабельность нераспределенной прибыли (RORE) — это расчет, позволяющий выявить степень реинвестирования прибыли предыдущего года. Рентабельность нераспределенной прибыли выражается в процентном соотношении. Более высокая рентабельность нераспределенной прибыли указывает на то, что компании было бы лучше реинвестировать бизнес.Напротив, более низкая рентабельность нераспределенной прибыли указывает на то, что выплата дивидендов может оказаться в наилучших интересах компании.

Рентабельность выручки (ROR)

Рентабельность дохода (

Калькулятор соотношения сторон

— 4: 3, 16: 9, 21: 9 (калькулятор соотношения)

Используйте калькулятор соотношения для проверки размеров при изменении размера изображений ✅.

Вы можете не знать об этом факте, но каждый кадр, цифровое видео, холст, адаптивный дизайн и изображение часто имеют прямоугольную форму, которая исключительно точна в пропорции (или соотношении).

Соотношение должно быть четко определено, чтобы формы подходили для различных сред, таких как компьютер, кино, телевидение и экраны камеры.

Соотношение сторон изображения

Подобрать соотношения в различных средах часто является проблемой для дизайнеров, особенно если им нужно обрезать и конвертировать контент.

К счастью, наличие калькулятора соотношения сторон упрощает задачу. Если вы работаете с цифровым видео, важно сначала сжать файлы цифрового видео, чтобы получить точные размеры (или соотношения сторон) видео.

Это требует множества вычислений. И здесь на помощь приходит калькулятор соотношения сторон, который поможет сделать эти расчеты точными. Чтобы получить точные форматы для вашего видео, просто введите одно измерение, и калькулятор вычислит другое измерение.

Что такое соотношение сторон?

Вы должны понимать, что такое соотношение сторон, чтобы легко перемещать дизайны, изображения и сжимать цифровые видеофайлы / контент с одного носителя на другой без каких-либо ошибок в расчетах.Для записи, пропорциональное соотношение между высотой и шириной прямоугольника — это то, что уместно называется соотношением сторон.

Расчет соотношения сторон имеет большое значение в зависимости от того, работаете ли вы с изображением, дизайнерским проектом или цифровым видео.

Соотношения сторон в значительной степени определяются числами, как в математическом соотношении , которое четко определяет, сколько дюймов в высоту и сколько дюймов в ширину должны быть ваши видео, изображения и дизайн-проекты.В то время как соотношения сторон — это измерения высоты и ширины, они часто уменьшаются до наименьшего используемого соотношения, чтобы идеально вписаться в любую среду.

Для достижения идеального соотношения сторон необходимо использовать калькулятор соотношения сторон . Это снижает любую погрешность. Проверьте сообщение о соотношении сторон.


Посетите ProjectorScreen.com, чтобы получить все, что вам нужно для проектора и экрана проектора для всех соотношений сторон.


Таблицы размеров обуви

Рассчитайте международные размеры обуви с помощью конвертера размеров обуви.Покупая обувь в Европе , вы могли заметить другую систему размеров обуви. Руководство по выбору размера обуви может помочь вам правильно понять и измерить ногу. Вы также можете загрузить и использовать распечатанную таблицу размеров обуви, чтобы точно проверить свой размер.

Безвизовые страны

В зависимости от того, какой у вас паспорт, вы можете свободно посещать безвизовые страны без дополнительных документов. Легче посетить безвизовую страну , поэтому вам не нужно запрашивать разрешение перед поездкой.Немецкий паспорт в настоящее время является наиболее распространенным паспортом, а афганский паспорт — наименее приемлемым.

Счетчик стоимости такси

Мы предпочитаем прозрачность, но индустрия такси всегда находит новые способы взимать с водителей больше. Вместо этого вы можете использовать такие сервисы, как uberestimator.com или lyftrideestimate.com, чтобы оценить свои тарифы на такси и удивиться, когда захватите такси.

Измерьте расстояние

Когда мы путешествуем, обмен статистикой о наших маршрутах полета становится все более популярным из-за того, что мы уделяем больше внимания окружающей среде.Вы можете и т. Д. Проверить расстояние между местами, чтобы найти маршрут по прямой и статистику вождения, такую ​​как мили и расчетное время вождения.

Как рассчитать средний балл

Средний балл (GPA), нам всем приходилось иметь дело с ними, и у вас, вероятно, возникнут такие вопросы, как:

  • Неужели слишком низко, чтобы попасть в эту замечательную школу?
  • Как поднять? У меня есть время?
  • Или, если вы похожи на многих студентов… Как вы вообще подсчитываете эту чертову штуку?

Что ж, вот почему эта статья и наш опыт здесь, чтобы помочь.Мы здесь, чтобы разбить ерунду и помочь вам вычислить цифры, чтобы вы знали, на каком этапе учебы вы находитесь.

GPA Формула

Как рассчитывался средний балл успеваемости?

Мы все закатываем глаза, когда наши родители, бабушки и дедушки используют фразу: «Когда я был ребенком, все было проще…». Во многих случаях все было не проще или лучше, а просто иначе. В случае с образованием, тестами и средним баллом оказывается, что они правы. Когда-то средние баллы рассчитывались по простой шкале: A = 4, B = 3, C = 2, D = 1 и F = 0.Любой, у кого есть положительный показатель IQ, может быстро вычислить свой средний балл в уме.

Те дни прошли.

Да, день, когда нужно было упростить и упростить работу с оценками, прошел, оставив после себя беспорядок. Теперь у вас, счастливчиков, есть четыре, да ЧЕТЫРЕ, разных способа на выбор при расчете вашего среднего балла. О, и ваша удача на этом не заканчивается. Есть не только четыре способа рассчитать свой средний балл, но и способ его усреднения может варьироваться от штата к штату или от города к городу.Я знаю, весело, правда?

Но мы не можем слишком сильно жаловаться, потому что помните, дедушка прошел две мили вверх по холму в обе стороны по снегу, чтобы добраться до школы!

Не стоит волноваться, мы собираемся показать вам, что все это значит и как получить нужный номер. Так что вы можете выяснить, будете ли вы подавать заявление в колледж или в Burger King.

Простой GPA

Помимо 8-трековых лент, еще одной архаичной вещью, которую ваши родители использовали в молодости, была старая добрая буквенная система оценок, также известная как простой средний балл.В простейшей форме A = 4, B = 3, C = 2, D = 1, F = 0. Для каждого класса вы присваиваете правильный номер буквенной оценке, складываете все свои оценки и делите их на количество пройденных вами классов.

Немного менее простой GPA

Для школ, которые хотят сделать это лишь немного более раздражающим, они иногда расширяют простой средний балл, ставя + или — в вашем письме. Это означает, что вам, возможно, придется достать калькулятор. Я знаю, что это жестокая система.

Если вы предположите, что A — идеальная оценка, а некоторые школы это делают, то новая шкала будет:

По этой шкале идеальный средний балл будет равен 4,0. Если вы предположите, что A + лучше, чем идеальный A, а некоторые школы так и делают, шкала, которую вы используете, будет следующей:

По этой шкале, идеальный средний балл равен 4,33.

Взвешенный средний балл

Некоторые школы предпочитают действительно повышать уровень своих знаний, используя взвешенный средний балл. Эй, они должны усложнить задачу, иначе ты этого не заслужил.Следующая кривая в игре с GPA — это идея о том, что количество кредитов за каждый курс определит, насколько сильно это повлияет на ваш GPA. Многие школы учитывают количество кредитов за каждый курс, что означает, что класс с 4 зачетами дороже, чем класс с 2 зачетами.

Предположим, ваше расписание в младший год выглядело примерно так:

Глядя на вышесказанное, мы видим три вещи.

  • Скорее всего, вы умный человек, и ваша спортивная карьера далеко не продвинется…
  • Вы заработали 13 кредитов за год.
  • Число в скобках означает, что ваша буквенная оценка невзвешена.

Чтобы узнать свой средний балл по кредитным часам, выполните следующие действия:

  • Умножьте каждую числовую оценку на количество кредитов, полученных за курс
  • Сложите эти числа вместе
  • Разделите 45 на общее количество полученных вами кредитов, в данном примере 13.
  • Ваш средний балл по кредитным часам = 3,46

Для сравнения, если бы вы взвесили эти оценки, используя метод Simple GPA, описанный выше, ваш средний балл составил бы 3.29.

Взвешивание вашего среднего балла с классами AP / IB / Honor

Для тех из вас, кто слишком успешен и будет добавлять классы AP, Honors или IB в свое расписание, прежде всего, браво в отношении амбиций. Во-вторых, вам нужно будет произвести дополнительные вычисления, но вы, вероятно, не против, будучи ребенком, который посещает классы AP. Стойте, преуспевающий, geeky — это новая сексуальная!

Тем не менее, важно проконсультироваться с вашей школой, чтобы узнать точные правила (некоторые учащиеся должны сдать и набрать 4 или 5 баллов на экзамене Advanced Placement, прежде чем их оценка будет учтена в их среднем балле) для вашей школы.

A Типичная шкала может выглядеть так:

Давайте посмотрим на табель успеваемости, чтобы увидеть, как он работает (математика такая же, как в первом примере), взвешивая ТОЛЬКО классы AP, а НЕ баллы:

Давайте посмотрим на табель успеваемости, чтобы увидеть, как он работает (математика такая же, как в первом примере). Используя простой метод GPA, указанный выше, ваш средний балл, взвешенный по вашим классам AP, составит:

Для сравнения, использование простой шкалы GPA и описанного выше метода даст вам средний балл:

.

Взвешивание вашего среднего балла с кредитными часами и AP / IB / Honors

Наконец, давайте воспользуемся той же табель успеваемости, что и в приведенном выше примере, только на этот раз мы соберем все воедино и учтем кредитные часы И кредит для классов AP:

Все это может показаться чрезвычайно скучным, и мы это понимаем.Изучение того, что означает средний балл, может показаться пустой тратой времени, не говоря уже о его вычислении, но вы быстро поймете, насколько это полезно.

Ваш средний академический балл свидетельствует не только о вашей рабочей этике, но и о вашей приверженности обучению. Конечно, это не означает, что вы должны иметь 4.0, чтобы поступить в колледж, при приеме во внимание принимается множество переменных, но это имеет значение.
