Как работает прикуриватель в автомобиле: Автомобильный прикуриватель: полярность, почему не работает

Содержание

Автомобильный прикуриватель: полярность, почему не работает

Автомобильный прикуриватель – обязательный аксессуар транспортного средства. В последнее время неисправность разъема прикуривателя особенно ощутима, так как он часто нагружается дополнительными функциями питания и зарядки всевозможных гаджетов.

Они же являются возможной причиной перегорания предохранителей питания розетки прикуривателя и неисправности разъема.

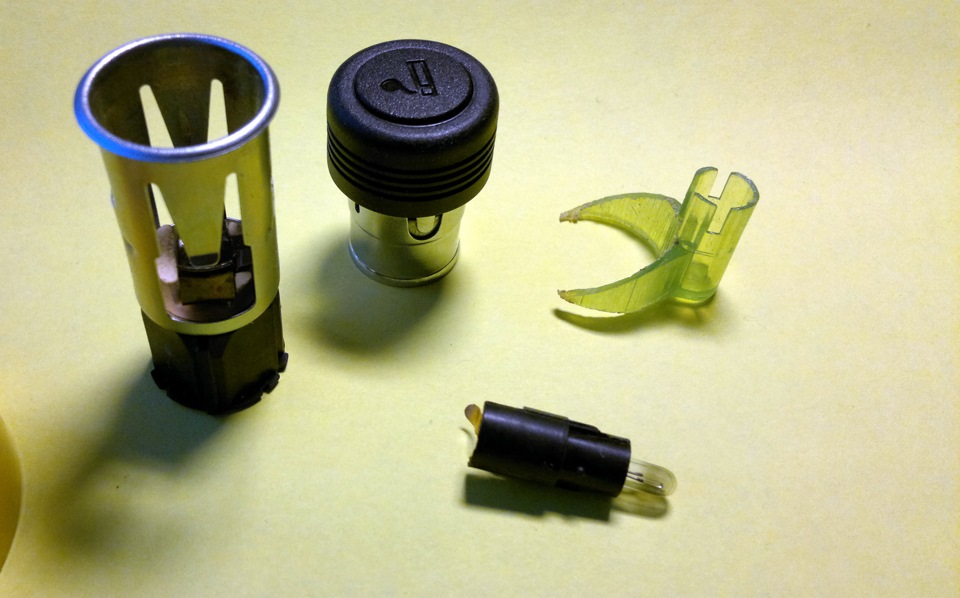

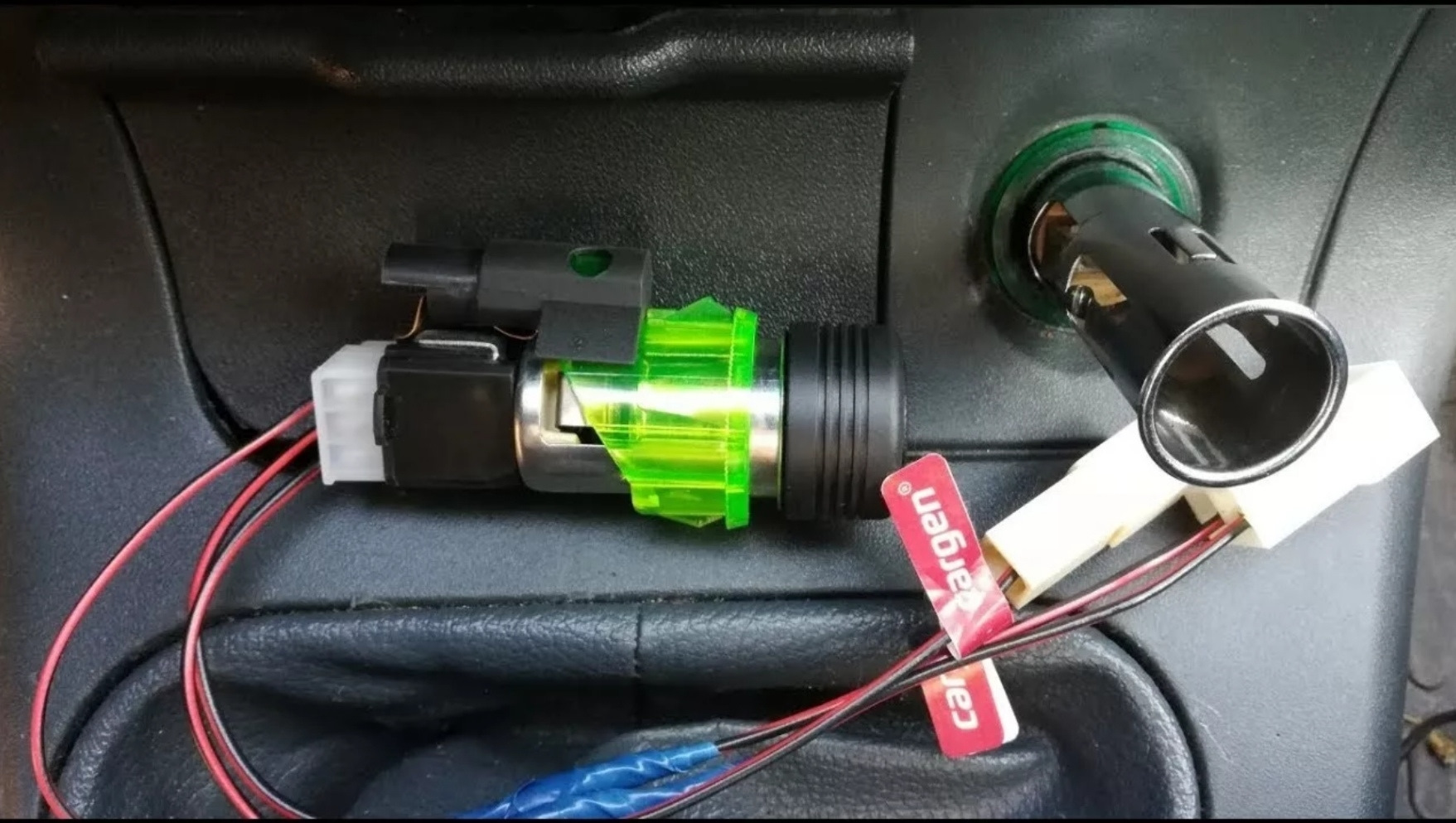

Устройство прикуривателя автомобиля

Несмотря на внешнюю простоту, устройство автоприкуривателя представляет довольно сложную техническую конструкцию:

На центральный контакт 1 подают напряжение питания + 12 Вольт через предохранитель номиналом 10 – 30 Ампер (зависит от типа прикуривателя и марки автомобиля).  Рабочий элемент 9 обычно выполнен из спиральной нагревательной нихромовой пластины. Его центральный контакт соединяется с контактом 1 (напряжение питания) после нажатия на кнопку 6 съемного элемента прикуривателя 5.

Биметаллические пластины 10 фиксируют момент прижатия съемного элемента к контакту прикуривателя. По мере нагревания электрического элемента 9 температура биметаллических пластин увеличивается, они изменяют геометрические размеры, крепление фиксаторов ослабляется, и пружина 3 выталкивает съемную часть из гнезда, тем самым сообщая о моменте полного разогрева.

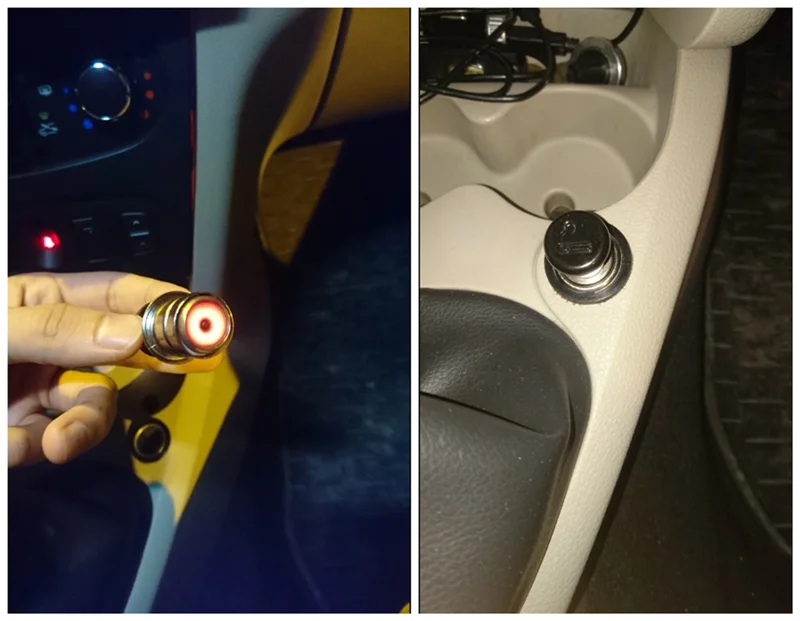

В большинстве современных прикуривателей имеется лампочка или светодиодные элементы для подсветки гнезда в темное время суток.

Почему не работает прикуриватель в машине  — основные неисправности, причины и способы их устранения

Основными неисправностями автомобильных прикуривателей являются:

  • перегорание нагревательного элемента съемной части;
  • подгорание контактных зон стационарной и съемной части;
  • несвоевременный выброс съемной части при пониженной температуре;
  • отсутствие фиксации съемного элемента;
  • неисправность лампы подсветки;
  • отсутствие напряжения на плюсовом центральном контакте прикуривателя;
  • плохая «масса».

Перегорание нагревательного элемента в настоящее время встречается гораздо реже, чем другие неисправности. Это связано и с пропагандой здорового образа жизни, в том числе, но, в большей мере с тем, что гораздо чаще гнездо прикуривателя питает и заряжает различные гаджеты, чем служит для непосредственного исполнения своих прямых обязанностей.

Нагревательный элемент, в принципе, можно заменить — раньше на Жигулях так и делали. Но сейчас при всем многообразии автоприкуривателей, легче и дешевле поменять конструкцию, причем, целиком в сборе, так как подобрать в точности элементы стационарной и съемных частей очень сложно.

Видео — замена прикуривателя на Приоре:

Подгорание контактных зон – частая неисправность. Она связана с большими токами (до 25 Ампер), которые протекают, особенно в момент коммутации.

Большая ошибка – пробовать подчистить контакты с помощью ножа или отвертки. В большинстве случаев питание на прикуриватель подается постоянно (иногда в первом положении ключа зажигания). Производя очистку неизолированным металлическим предметом, можно закоротить питающее напряжение на массу, и, в лучшем случае, перегорание предохранителя неизбежно.

Чистку контактных зон желательно производить при обесточивании самого прикуривателя (например вынув соответствующий предохранитель). Очистку можно произвести отверткой, надежно обёрнутой наждачной бумагой или протереть контакты чистым спиртом с помощью жесткой кисточки, после этого дать просохнуть во избежание возгорания.

Видео — как отремонтировать прикуриватель в машине:

Несвоевременный выброс съемного элемента с недостигнутой до рабочей температуры нагревательного элемента возможен при износе биметаллических пластин фиксатора.

Очень часто это случается по причине нарушения геометрии пластин при установке «левых» гаджетов и переходников. Пластины со временем разгибаются и неправильно фиксируют прикуривательный элемент, производят преждевременный выброс.

Видео — решение проблемы с прикуривателем Калины при подключении компрессора:

Наиболее опасна ситуация отсутствия выброса съемного элемента, то есть чрезмерная фиксация. Это может привести к самовозгоранию пластмассовых элементов конструкции и автомобиля в целом. Такие случаи имели место. Поэтому некоторые некурящие автолюбители достают съемную часть из гнезда во избежание случайной фиксации (например, прислонив туда сумку).

Однако и в этом случае гнездо конструкции лучше чем-нибудь заполнить во избежание случайного попадания в него небольших металлических предметов и закорачивания контактов.

Не следует оставлять на длительное время, особенно при отсутствии пассажиров и водителя в салоне, включенные в разъем переходники питания гаджетов, разветвители и тройники, дополнительное оборудование.

Особенно опасны сравнительно недавно появившиеся на рынке дополнительные обогреватели салона с питанием от прикуривателя.

Они потребляют большие токи в непрерывном режиме. Если прикуриватель нагревается за минуту, то они могут оставаться включенными часы. Предохранитель 30 Ампер (иногда его номинал принудительно увеличен) может выдержать большой постоянный ток в течение длительного периода. А вот идущие к разъему проводники начинают разогреваться, изоляция размягчаться. Возможна ситуация межпроводниковых замыканий, которая может привести к возгоранию проводки.

Видео — как разобрать прикуриватель  при его замене на ВАЗ 2110, 2111, 2112:

Очень часто, в основном автолюбители, параллельно прикуривателю подключают  питание магнитол, дополнительное оборудование. Действительно, обычно этот способ подключения наиболее прост. Но, вместе с тем, и наиболее опасен.

Проводка прикуривателя зачастую не рассчитана на большие постоянные токи, а современные магнитолы с выходной мощностью 4 х 50 Ватт потребляют токи до 50 Ампер в пиковом режиме.

При выходе из строя предохранителя прикуривателя (обычно он установлен в группе предохранителей в салоне), следует исследовать причины его перегорания. Очень частая причина – неисправность зарядного устройства гаджета либо замыкание контактов в момент коммутации.

Это не так страшно, как замыкание электропроводки или перегорание выходных каскадов автомагнитолы при ее подключению к прикуривателю.

В любом случае, недопустима установка на место предохранителя «жучка», даже на непродолжительное время.

Минусовой (массовый) вывод прикуривателя соединен с внутренней поверхностью гнезда. Во многих автомобилях он подключается непосредственно под болт на «массу» кузова. В процессе длительной эксплуатации место соединения может окислиться, контакт нарушиться. Это приводит к нарушению работы прикуривателя. Чтобы восстановить работоспособность, необходимо очистить контакты массового провода.

Рекомендации по эксплуатации

Советы по эксплуатации автомобильного прикуривателя:

  • не допускайте хранение съемной части в загрязненных местах, попавшая на нагревательную зону пыль и грязь может вызвать возгорание;
  • после приобретения подержанного автомобиля, проверьте, не подключено ли к питанию прикуривателя дополнительное оборудование, магнитола;
  • используйте только качественные разветвители, тройники и другие гаджеты, устанавливаемые в гнездо прикуривателя, не оставляйте их включенными во время стоянки транспортного средства.

Если загорелся значок аккумулятора на панели приборов — что делать в этом случае.

Как правильно подключить разъем фаркопа автомобиля.

Где можно вести поиск штрафа https://voditeliauto.ru/voditeli-i-gibdd/shtrafy/po-nomeru-postanovleniya.html по номеру постановления.

Видео — как сделать плюс в прикуривателе от ключа:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу


Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу


Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Прикуриватель

Прикуриватель — одно из немногих устройств в автомобиле, назначение которого со временем кардинально изменилось.

Салон

Назначение

Когда прикуриватель впервые был установлен в автомобиле, предполагалось, что его будут использовать только по назначению: прикуривать от него сигареты. Однако среди водителей это изобретение не приобрело  популярность. Курящие водители все равно пользовались зажигалкой или спичками, а некурящим прикуриватель был просто не нужен.  Автопроизводители размышляли над тем, не убрать ли его вообще. Однако вскоре прикуриватель стал выполнять еще одну функцию. С течением времени появлялось все больше и больше электрических автомобильных аксессуаров, для работы которых была необходима розетка. Гнездо прикуривателя стало идеальным решением этой проблемы.

Сейчас уже сложно вспомнить марку автомобиля, на котором впервые установили прикуриватель.  Известно лишь, что произошло это в 1920-е годы. Тогда прикуриватель находился внутри электрической катушки. Когда патрон  вытаскивали из гнезда, цепь замыкалась, и прикуриватель нагревался.

В 1924 году был запатентован первый прикуриватель современной конструкции. Однако на машинах он появился только в  50-е годы. Пожалуй, это одно из немногих  устройств автомобиля, на которое не повлияли никакие веяния научно-технического прогресса. За прошедшие полвека  прибор практически не изменился. Сегодня прикуриватель устанавливается в каждом автомобиле. В некоторых авто прикуривателей может быть сразу два.

Устройство и принцип работы

Прикуриватель представляет собой металлический патрон с пластиковой кнопкой-рукояткой. Внутри патрона находится нихромовая спираль. На приборной панели автомобиля расположено специальное гнездо (розетка). Прикуриватель вставляется в гнездо нажатием рукоятки и подключается к бортовой электросети автомобиля. «Плюс» подается на центральный контакт гнезда и соответственно на спираль прикуривателя (либо на «жало» штекера включаемых приборов). «Масса» на цоколь гнезда и прижимные лапки штекера. Через спираль начинает идти электрический ток, и она нагревается. Когда спираль накаливается до определенной температуры, срабатывает термореле. Прикуриватель возвращается в исходное положение с подачей звукового сигнала (щелчка).

Разъем прикуривателя защищен обычно предохранителем на 10Ампер. Обозначается предохранитель значком сигареты или надписью sigar. Находится он в блоке предохранителей. А блок, в зависимости от модели машины, расположен под торпедо, в багажнике или под сидениями.

Плюсы и минусы

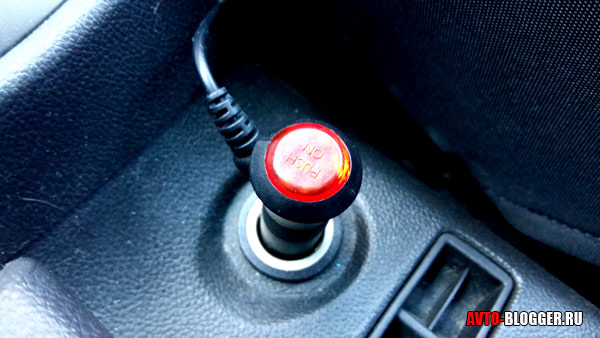

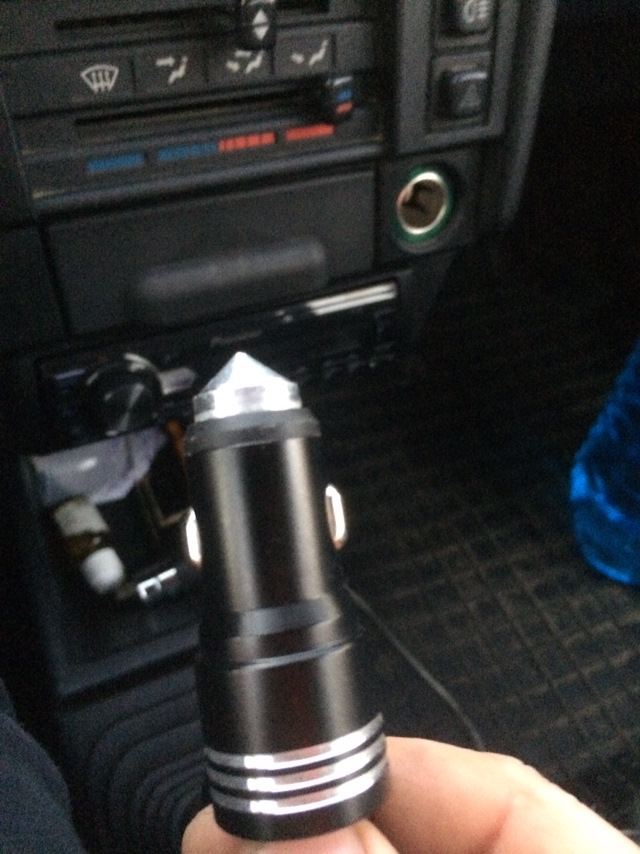

К  гнезду прикуривателя можно подключить множество необходимых в дороге электроприборов: навигатор, зарядные устройства для мобильного и ноутбука, миниатюрные электрочайники и т.д. Это несомненное его преимущество.

Минус в том, что конструкция  не предусматривает надежную коммутацию больших токов. Между тем у современных подключаемых приборов сила тока достигает 30-40 Ампер. Зависимость здесь прямо пропорциональная: чем большей силы ток проходит по цепи, тем надежнее должны быть соединения. Можно было бы увеличить надежность фиксации вилки в гнезде большим количеством прижимных лапок, однако на сегодняшний день не существует единого стандарта на такие соединения.  Как правило, в вилках присутствует только подпружиненный центральный контакт и две прижимные лапки массы.

 А площадка центрального контакта в гнезде может находиться глубоко или не очень. Из-за различных толчков во время езды, теряется надежный контакт между вилкой и гнездом прикуривателя. По этой причине соединение начинает искрить, и может произойти короткое замыкание или возгорание. Кроме того, получили распространение различные переходники для прикуривателей. С их помощью можно одновременно подключать сразу несколько устройств.  А это, конечно,  не добавляет надежности системе.

Вопросы эксплуатации

Чаще всего прикуриватель перестает работать из-за сгоревшего предохранителя. Это происходит  по вине все тех же дополнительных электроприборов. Дело в том, что система рассчитана на кратковременные включения и на определенную мощность.

Может показаться, что проблему решить очень просто, достаточно поставить более мощный предохранитель. Однако этого делать не стоит. Ведь тогда вместо предохранителя может сгореть само гнездо прикуривателя.

Также не стоит вставлять в гнездо штекеры, которые болтаются или не плотно собраны. Их использование тоже может привести к замыканию.

Более мощные приборы (пылесос, нагреватель, компрессор) лучше подключать напрямую от аккумулятора. Второй вариант – сделать специальный вывод с гнездом для мощных приборов. Такое гнездо подключается через предохранитель 20-30А непосредственно к аккумулятору.

Бывает, что прикуриватель перестает фиксироваться в гнезде, и для того, чтобы он нагрелся, приходится его придерживать. Происходит это потому, что усики в гнезде «разнашиваются» и перестают держать прикуриватель. Устранить такую проблему достаточно просто: достаточно немного подогнуть усики.









Не работает прикуриватель автомобиля: поиск причины и ремонт

Автомобильный прикуриватель – одна из опций, которой автомобили оснащались практически с самого начала автомобилестроения. Машину мог позволить себе только богатый класс людей, а большинство из них в то время были курящие. Причем основная масса курила не сигареты, а сигары. Поэтому прикуриватели первоначально разрабатывались именно под них. Таким образом, инженерная мысль дошла и до наших дней.

Что собой представляет автомобильный прикуриватель

Конструкция данного элемента включает в себя разъем и двенадцати вольтовый нагревательный элемент. Подключается к бортовой сети автомобиля через высокоамперный предохранитель.

Обратите внимание: Наиболее частая причина выхода прикуривателя из строя – сгоревший предохранитель.

Не работает прикуриватель: поиск причины

Если нагревательный элемент не раскаляется, не стоит сразу обращаться в автомобильный сервис. Можно попробовать починить прикуриватель своими руками. Первым делом потребуется определить причину неисправности, после чего переходить к ее устранению.

Для диагностики и ремонта прикуривателя потребуется:

  • Набор крестовых и шлицевых отверток
  • Перчатки (можно прорезиненные)
  • Паяльник (40 W)
  • Прямой и изогнутый пинцеты
  • Плоскогубцы
  • Автомобильный тестер

Чтобы определить причину, почему не работает прикуриватель, выполните следующие действия:

  1. Открываем капот автомобиля и снимаем минусовую клемму с аккумулятора (черный провод, идущий на массу автомобиля).
    Теперь машина обесточена, и это снижает риск короткого замыкания и поражения током в процессе ремонта.
  2. Далее нужно по максимуму отодвинуть водительское кресло, чтобы получить свободный доступ к прикуривателю.
  3. Возьмите яркий светодиодный фонарь и внимательно изучите внутренний разъем. Там не должно быть посторонних предметов: металлических пластинок, осколков и других лишних элементов. Если удалось что-то обнаружить, аккуратно достаем это пинцетом.
    Обратите внимание: Если пинцета под рукой не оказалось, можно использовать две спички или зубочистки.
  4. Следом проверяем предохранитель. При выходе из строя он перегорает, и токовая нагрузка через него не подается. Проверка осуществляется с помощью автомобильного тестера. Минусовую клемму ставим на массу, плюсовой щуп замыкаем на предохранителе. Если предохранитель исправен, должен раздаться характерный писк. В противном случае замените его на новый. Чтобы определить, какой именно предохранитель отвечает за прикуриватель, поможет сервисная инструкция вашей машины.
    Также на защитной крышке показана схема расположения всех реле и других коммутационных деталей.

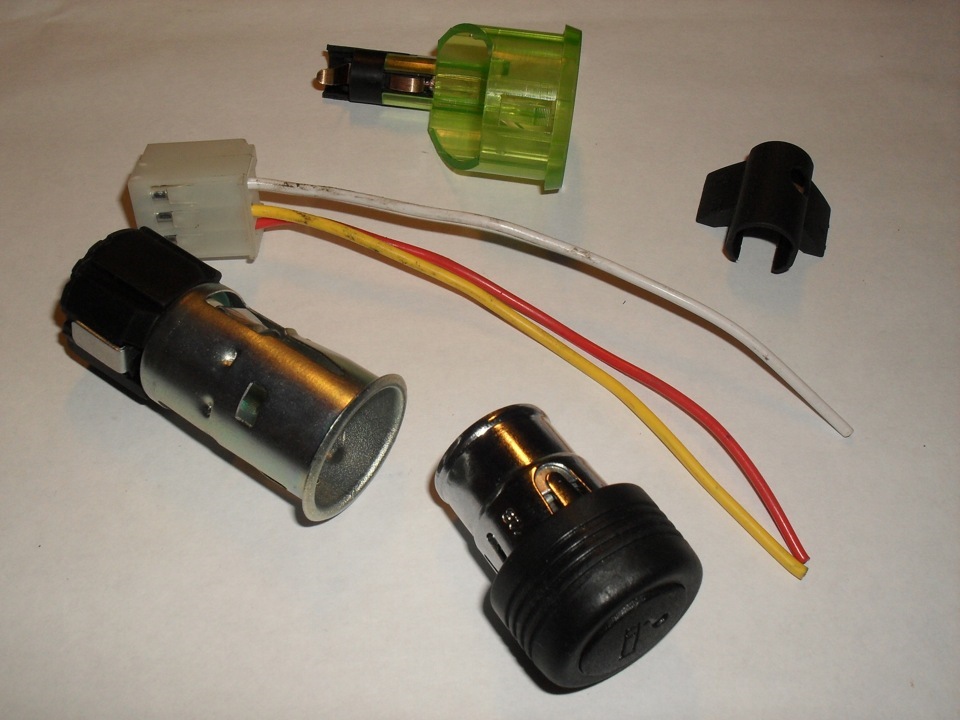

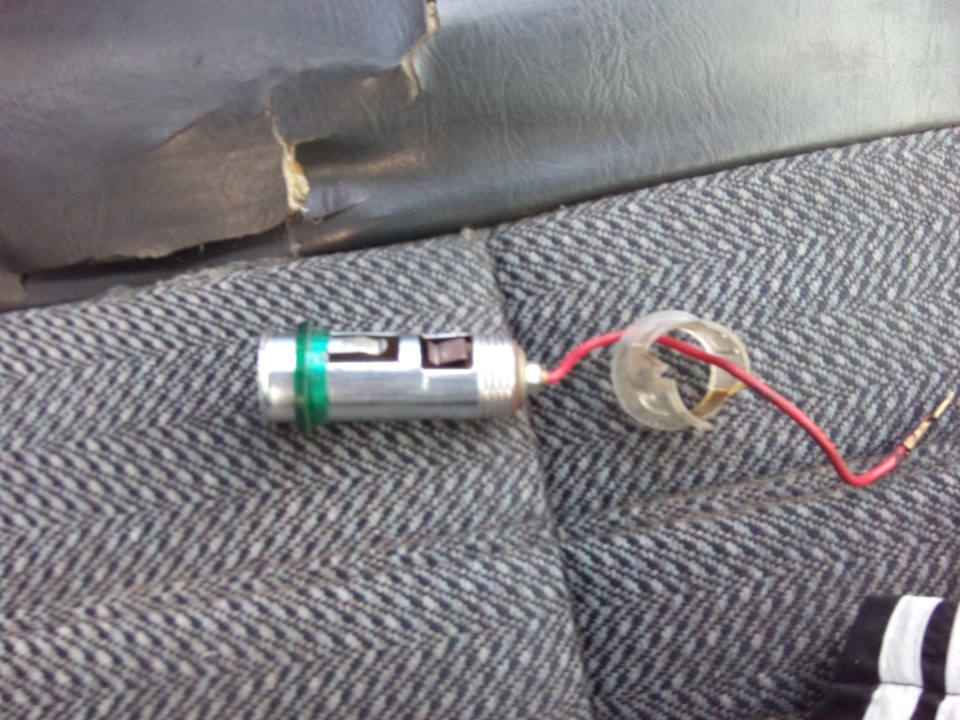

  5. Если эти действия не дали положительного эффекта, выньте прикуриватель из посадочного места. Когда он плохо поддается, можно взять плоскогубцы. Только при зажиме обязательно используйте тряпичную ткань, чтобы не поцарапать корпус и не портить его внешний вид. Медленно тяните за металлический обод, чтобы не порвать провода питания.
  6. Внимательно осмотрите на надежность пайки проводов. Обратите внимание на количество нагара на спирали. Оторванный провод аккуратно запаяйте обратно. Если «черноты» на нагревательном элементе слишком много, замените «голову» прикуривателя.
    Обратите внимание: В продаже можно найти, как оригинальные, так и «китайские» прикуриватели.

Как показывает практика, чаще всего выход из строя прикуривателя связан с незначительными поломками, устранить которые водитель может самостоятельно.

Загрузка…

Зачем некурящему человеку прикуриватель в машине? | Авто-мото

Вот скажите, зачем некурящему человеку прикуриватель в автомобиле? Неужели нельзя изготавливать машины без этого ненужного аксессуара? Ведь если во всем мире идет борьба с курением, то и автомобили должны выходить без прикуривателей, чтобы не провоцировать почем зря. Но не все так просто — любая деталь после изучения находит свое применение.

Сел у вас сотовый телефон в пути, захотелось включить автомобильный холодильник (очень полезная вещь — и стоит недорого, и продукты в сохранности будут), вентилятор автомобильный тоже требует своего питания, или какая другая автомобильная фурнитура, вплоть до ноутбука или GPS-приемника. Как быть и что делать? Ведь вы за рулем, и до ближайшей розетки далеко, да и не утащишь ее с собой в дорогу, ехать то надо дальше.

Вот для этого и был сконструирован прикуриватель, и именно поэтому он не покидает своего законного места в машине, правда, иногда им крайне неудобно пользоваться (этим недугом, например, страдают Нива-Шевроле). У автомобильной фурнитуры всегда есть специальный разъем (еще можно назвать его автомобильной вилкой), который работает от прикуривателя. Просто вынимаем штатную заглушку-прикуриватель, причем, крайне не советую ее выкидывать. Дело в том, что машина имеет свойство накапливать пыль, грязь, пассажир может нечаянно уронить ту же пищу или другую грязь, и в случае отсутствия заглушки гнездо может засориться. Это приведет, скорее всего, к ненужным тратам и хорошо, если просто заменить прикуриватель. Но ведь пыль имеет свойство проводить электрический ток, и искра может негативно повлиять как на электрическую проводку, так и на прибор, или, в самом худшем случае, и на то и на другое.

После того как вы вынули заглушку и положили ее рядом, можно смело ставить на ее место специальный разъем, который, в данном случае, заменяет вилку обычного электроприбора. Важно помнить следующее: при выключенном двигателе и утопленном в прикуриватель разъеме прибор будет питаться от аккумулятора. При длительной работе прибора эффект будет таким же, как и от включенных фар — полная разрядка аккумулятора. Старт с помощью другой машины или толкания накидывает примерно 5000 км на счетчик километража, так что подумайте, стоит ли так сильно рисковать и «садить» аккумулятор? Следите за временем работы прибора, не оставляйте его надолго при выключенном двигателе. Также следует помнить еще такой немаловажный фактор как расход бензина. Он увеличивается, поэтому, если вы стали больше тратить на 100 км, то причину нужно искать не только в неисправности двигателя и топливной системы.

Если подвести краткий итог, то гнездо прикуривателя играет в автомобиле ту же роль, что обыкновенная розетка в помещении. Поэтому даже некурящему человеку прикуриватель в машине порой жизненно необходим.

Удачи вам на дорогах и бесперебойной работы аккумулятора!

Не работает прикуриватель в автомобиле? Поиск причины и решение проблемы

Неработающий прикуриватель может серьезно раздражать, особенно в тех ситуациях, когда аккумулятор в смартфоне разряжается, а впереди ещё целый день. Эта проблема не относится к тем, которые мешают эксплуатации автомобиля, но она создаёт много неудобств, поэтому её лучше исправить.

Уже из самого названия понятно, что прикуриватель изначально создавался для прикуривания сигарет, но автомобилисты обычно используют его разъем для зарядки различной электроники, например, мобильных устройств, навигаторов, видеорегистраторов и т. д. Если в вашей машине прикуриватель не работает, проблему можно решить и это будет несложно, поверьте!

Основные причины неработоспособности прикуривателя в машине

Иногда пользователь подключает несколько гаджетов в гнездо прикуривателя, используя специальный тройник, что может привести к выходу из строя предохранителя. Или в результате небрежности в разъем попадают мелкие монеты, что приводит к замыканию внутри него. Это лишь два варианта развития событий.

Существует лишь три причины, почему прикуриватель в машине не работает:

  1. Перегоревший плавкий предохранитель.
  2. Посторонние предметы в гнезде.
  3. Отсутствие питания прикуривателя.

Какой бы ни была причина, есть хорошая новость – вы сможете самостоятельно диагностировать её и достаточно быстро исправить, не расходуя лишних денег.

Зачем восстанавливать работоспособность прикуривателя в автомобиле?

Эта статья научит вас ремонтировать прикуриватель, экономя денежные средства. Вам не нужны какие-либо специфические навыки для решения этой задачи. Необходимо просто следовать подробному пошаговому руководству и результат не заставит себя долго ждать.

Основные причины, почему прикуриватель надо отремонтировать:

  • Это удобно (мы же хотим пользоваться разъемом для зарядки различных устройств тогда, когда нам это нужно).
  • Для диагностики возможных проблем в электрической проводке (особенно, если предохранитель перегорает уже несколько раз).
  • Экономия денег на услуги электрика.
  • Необходимость замены вышедших из строя деталей (к примеру, перегоревшего предохранителя или самого разъема прикуривателя).
  • Замена неисправных деталей теми, что соответствуют вашим требованиям, с целью повышения безопасности.

Подготовка к ремонту автомобильного прикуривателя

Ещё до начала проведения работ, необходимо подготовить следующие инструменты:

  1. Цифровой мультиметр. Мультиметр – очень полезный прибор, который вы сможете использовать для диагностики электрической проводки автомобиля путем измерения напряжения, тока и сопротивления. Этот инструмент пригодится вам ещё не раз.

  1. Набор предохранителей. Если диагностика покажет, что причина неработающего прикуривателя заключается в перегоревшем предохранителе, его нужно будет просто заменить. В любом случае советуем купить целый набор разных автомобильных предохранителей и возить их с собой в машине.

  1. Съемник предохранителей. С помощью пинцета для предохранителей вы сможете легко вытащить неисправный элемент. Это также поможет вам избежать повреждения пластикового корпуса предохранителя во время его извлечения на тот случай, если он исправен и его надо установить обратно.

  1. Автомобильный пылесос. Компактный пылесос для автомобиля поможет вам удалять грязь и мусор в различных труднодоступных местах салона машины.

Теперь у вас есть все, что необходимо для проведения работ!

Пошаговая инструкция

  1. Проверка устройства-потребителя. Сначала проверьте свои гаджеты, подключившись к другим доступным гнездам. Если вы заметили, что устройство не заряжается от прикуривателя, необходимо убедиться в том, что оно заряжается от других источников питания. Подключите устройство к другому разъему прикуривателя или к сетевому зарядному устройству. Если процесс зарядки идет, значит, все-таки, не работает прикуриватель.
  2. Поиск предохранителя прикуривателя. Посмотрите в блок предохранителей и найдите тот, что отвечает за прикуриватель. Он может располагаться в салоне или в подкапотном пространстве. Информацию об этом ищите в руководстве по эксплуатации автомобиля.

В инструкции всегда приводится схема расположения предохранителей. Каждый из них обозначен определённым номером. После того как вы нашли в схеме тот, что отвечает за питание прикуривателя, проверьте его фактическое наличие в блоке предохранителей.

  1. Проверка предохранителя. Возьмите в руки мультиметр и установите режим проверки целостности или прозвонки цепи (символ, состоящий из нескольких параллельных дуг). Соедините черный щуп мультиметра с одной стороной предохранителя, а красный – с другой стороной. Вы должны услышать звуковой сигнал мультиметра. Если он есть, это значит, что предохранитель целый. Ещё раз убедитесь в том, что вы проверили именно предохранитель, отвечающий за прикуриватель. Если вы уверены в том, что тестируете именно этот предохранитель, и мультиметр издаёт звуковой сигнал, источником проблемы является не предохранитель.

Если мультиметр не подает звуковой сигнал, это признак неисправности предохранителя, поэтому его надо просто заменить.

  1. Замена перегоревшего предохранителя. Если предохранитель неисправен (именно он является источником проблем с прикуривателем в 90% случаев), его надо заменить. Возьмите съемник и аккуратно вытащите неисправный элемент. Как правило, вы увидите, что на корпусе предохранителя будут черные следы. Это явный признак того, что элемент перегорел. Возьмите новый предохранитель, но помните, что он должен соответствовать определенным требованиям. Это можно узнать из руководства по эксплуатации автомобиля. В большинстве случаев используются предохранители на 15 ампер. Установите новый элемент в то место, из которого был вытащен старый предохранитель. Аккуратно нажмите на него, чтобы он плотно встал в разъем.

Предупреждение! Не используйте предохранитель, номинал которого отличается от того, что рекомендован производителем автомобиля. В противном случае могут возникнуть проблемы с проводкой, её перегрев и даже возгорание.

  1. Проверка того, помогла ли замена предохранителя. Включите зажигание. Подключите гаджет к разъему прикуривателя и убедитесь в том, что он работает. Если да, то поздравляем! Если нет, придётся перейти к следующим шагам для проверки других возможных проблем.
  2. Проверка напряжения в блоке прикуривателя. Включите мультиметр в режим постоянного напряжения (DCV или V–). В этом режиме есть разные диапазоны измеряемого напряжения. Поскольку в нашем случае необходимо измерить 12В, переводим переключатель режимов на цифру 20В. Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать. Если этих показаний нет, перейдите к следующему шагу.
  3. Проверка гнезда прикуривателя на наличие посторонних предметов. Убедитесь в том, что внутри разъема нет посторонних предметов и мусора. Они могут быть причиной плохого контакта. С помощью зубочистки удалите грязь внутри гнезда. В этом также поможет пылесос.

Ещё раз проверьте разъем прикуривателя на работоспособность. Если прикуриватель так и не заработал, его необходимо заменить.

Предупреждение! Наличие сгоревших элементов в розетке прикуривателя – признак короткого замыкания. В таком случае розетку прикуривателя точно нужно заменить.

Выводы

Неработающий прикуриватель может представлять собой серьезную проблему в тех случаях, когда возникает необходимость в срочной зарядке различной электроники. Но эта статья помогла вам узнать основные причины такой поломки. Вы легко сможете восстановить работоспособность разъема.

Как работает прикуриватель в автомобиле


Прикуриватель автомобильный

Автор admin На чтение 3 мин. Просмотров 390

Автомобильный прикуриватель – прибор, изначально предназначенный исключительно для поджигания водителем сигареты.

Устройство прикуривателя осталось практически неизмененным с момента создания. Однако его предназначение поменялось кардинальным образом. Сегодня приспособление используется в качестве автомобильной электрической розетки.

С помощью прикуривателя возможно обеспечить электроснабжение таких портативных приборов, как:

  • Обогреватель;
  • Автомобильный пылесос;
  • Зарядное устройство для навигаторов, видеорегистраторов, телефонов;
  • Обогрев сидений;
  • Элементы освещения салона.

Практически все дополнительное электрооборудование, предназначенное для автономной эксплуатации в автомобиле, оборудуется специальным входом, необходимым для подключения к импровизированной розетке.

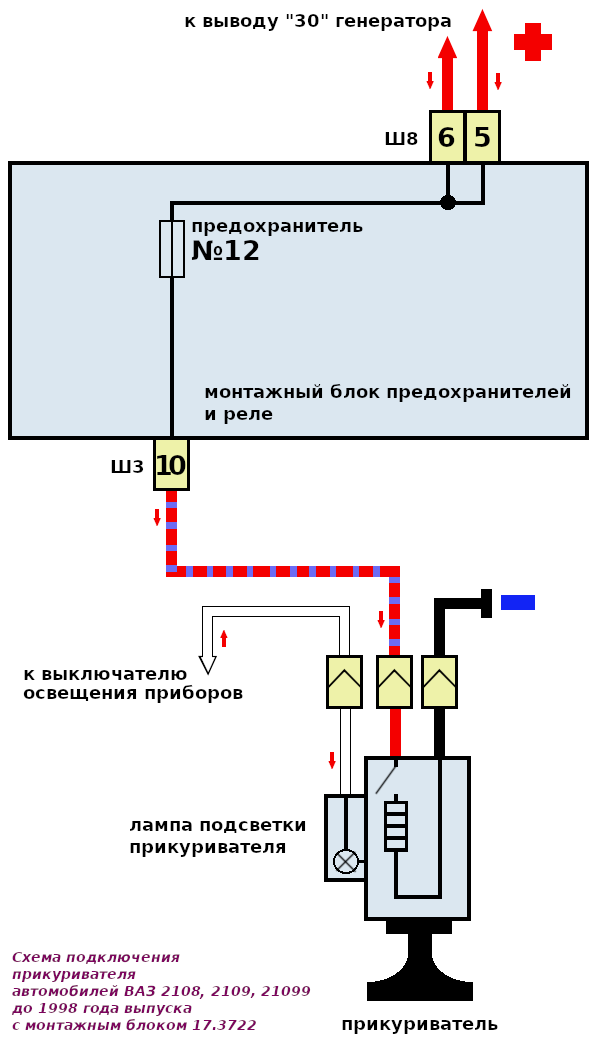

Подключение прикуривателя

Устройство получает питание от электросети автомобиля. Его подключение осуществляется через монтажный блок без использования реле, напрямую от аккумуляторной батареи. Защиту сети обеспечивает плавкий предохранитель, рассчитанный на эксплуатацию при силе тока не выше 10 ампер.

Если в сети питания прибора возникает короткое замыкание, сила тока резко повышается, нить предохранителя расплавляется и разрывает электрическую цепь, предотвращая воспламенение электропроводки.


С целью дополнительной защиты цепей питания, а также для ручного управления подачей тока, прикуриватель может быть подключен через реле. Однако в автомобилях отечественного производства подобная схема подключения не используется. К патрону, расположенному в панели, подходит 3 провода:
  • Постоянный «минус»;
  • Постоянный «плюс», подведенный через предохранитель с аккумулятора автомобиля;
  • «Плюс» с габаритных ламп, подходящий к лампочке подсветки устройства и работающий только тогда, когда включено внешнее освещение.

Использовать систему зажигания для подключения прикуривателя электрического автомобильного можно только в случае, если электросхема строится с использованием реле. Без этого цепь включения зажигания не выдержит нагрузки.

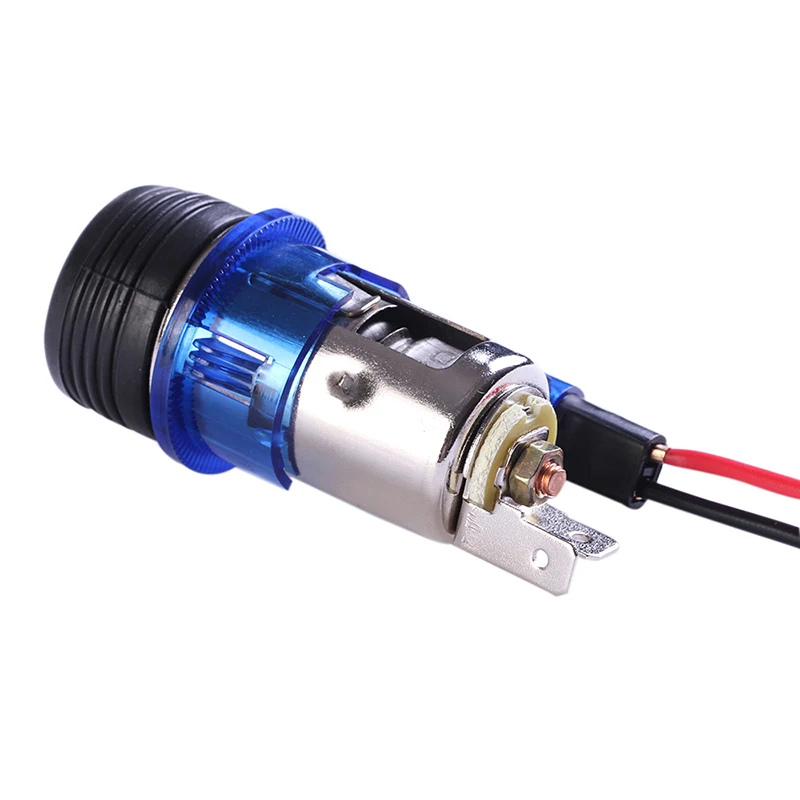

Устройство

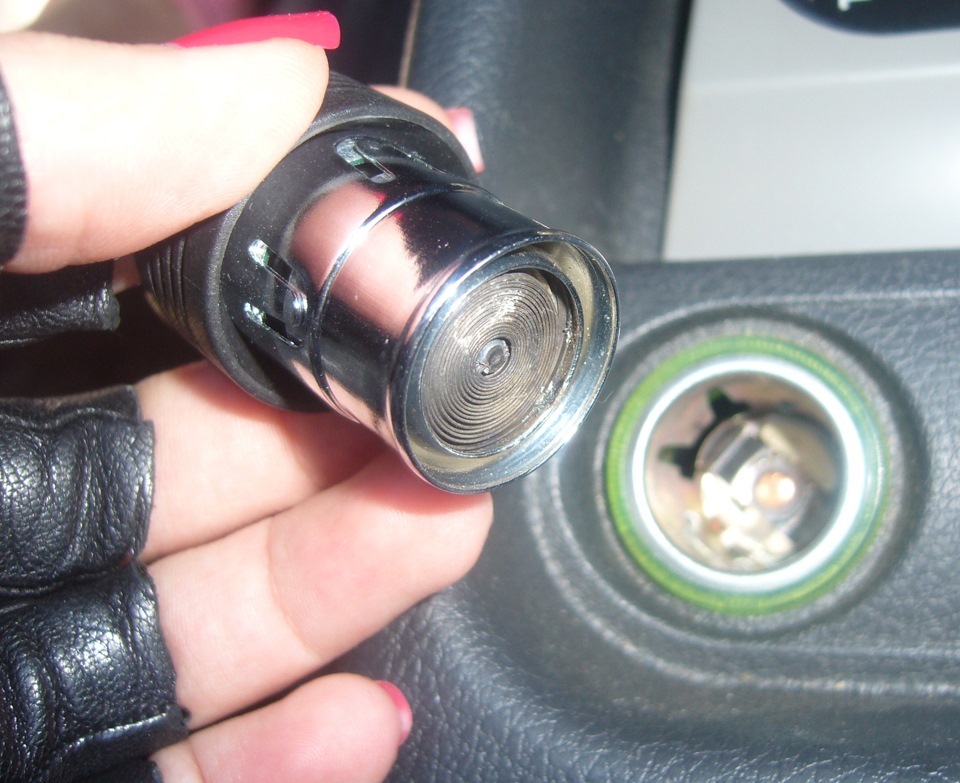

Традиционный автомобильный прикуриватель состоит их двух частей – патрона и гнезда. В центре патрона расположен металлический стержень, играющий роль положительного контакта.

Контактом «-» служит внешняя металлическая оболочка.

Между положительным и отрицательным контактами расположена прокладка, исключающая их соприкосновение. Соединение «+» и «-» осуществляется через нихромовую спираль, которая выполняет функцию нагревательного элемента.

При подаче электричества ток проходит через спираль, нагревая ее до высоких температур. После достижения патроном определенной температуры подача электрического тока прекращается с помощью теплового реле, расположенного в пластмассовой ручке.

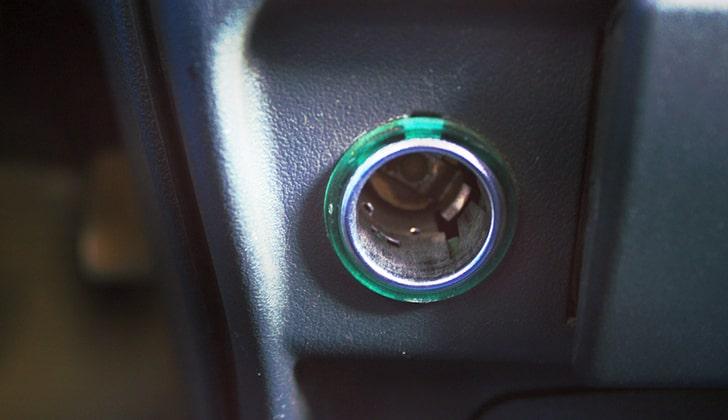

Гнездо представляет собой продолговатое углубление в панели автомобиля, в которое вставлена металлическая трубка и центральный контакт. На центральный контакт подается «+» с аккумулятора. Боковая оболочка гнезда служит постоянным «минусом». Также на корпусе прикуривателя расположена лампа подсветки, включающаяся автоматически при активации ламп внешнего освещения.

Чтобы включить режим нагрева, необходимо утопить его патрон в гнездо. При этом он зафиксируется в нажатом положении, положительный контакт патрона соединиться с «+» гнезда, «-» гнезда будет контактировать с «минусовой» клеммой патрона.

Нагревательный элемент начнет работать. Как правило, для нагрева спирали достаточно 15-20 секунд, после чего патрон возвращается в исходное положение с легким щелчком. При низком напряжении в бортовой сети время нагрева может увеличиваться.

Усовершенствование

Как было сказано выше, прикуриватель автомобиля сегодня используется для работы многих устройств. Поэтому одного гнезда может быть недостаточно. Увеличить их количество можно с помощью специальных устройств, продающихся в автомагазинах – растраиватели и раздваиватели прикуривателя.

Устройство представляет собой блок, в котором расположено два или три (в зависимости от выбранной модели) гнезда. Блок подключается к стандартному прикуривателю соответствующим разъемом, соединенным через провод с контактами тройника.

Сам блок растраивателя можно закрепить на панели автомобиля с помощью двухстороннего скотча или силиконового герметика. Таким образом, водитель получает возможность одновременно подключать не одно, а несколько устройств, работающих от прикуривателя.

Общие вопросы использования автомобильного прикуривателя

Большинство пользователей автомобилей, которые любят курить, обычно имеют прикуриватель в машине. Сначала автомобильный прикуриватель используется для зажигания сигареты, но позже гнездо прикуривателя также используется для зарядки электроники. Несмотря на то, что он просто спроектирован, он может привести к серьезным угрозам безопасности при неправильном использовании. как использовать прикуриватель в машине? Вот несколько вопросов, с которыми вы можете столкнуться в жизни.

Вопрос первый: что делать, если прикуриватель не работает?
Легко использовать автомобильный прикуриватель. Но иногда это не работает. Когда возникает такая ситуация, вы можете проверить ее в соответствии со следующими пунктами:
1. Проверьте, плохо ли он подключен. Если зажигалка всегда свободна, она не сломается. Если это из-за плохого соединения, просто сделайте розетку несколько раз и попробуйте снова.
2. Откройте блок предохранителей и проверьте, где находится предохранитель. Найдите его и замените новый предохранитель.
3. Используйте прикуриватель в другом автомобиле, чтобы проверить, не сломался ли он. Если это все еще бесполезно, то полоса нагревателя может быть повреждена. Просто возьмите новую зажигалку для своей машины.
4.Если предохранитель не сломан, это может произойти из-за подключения GPS или других устройств. Если это так, просто попробуйте немного извлечь его голову.

Вопрос второй: как я могу использовать прикуриватель для зарядки электронных устройств или приборов?
Если вы хотите использовать электронику или бытовые приборы, вы можете подключить инвертор, который может преобразовывать автомобильный аккумулятор постоянного тока 12 В, 24 В или 48 В в бытовой переменный ток для обычных приборов и электронных устройств.Некоторые гнезда прикуривателя имеют порты USB, поэтому вы можете использовать их для зарядки мобильных телефонов, iPad и других мобильных устройств. Но каждый инвертор имеет максимальную выходную мощность и ток, не забывайте перегружать при зарядке приборов.

Вопрос третий: безопасно ли использовать его, чтобы зажечь сигарету?
Если вы используете его правильно, обычно вы можете чувствовать себя в безопасности. Но не стоит слишком закурить сигарету. При зажжении сигареты сигарета должна касаться полоски нагревателя, поэтому сохраняйте энергию и дайте полоске расслабиться.Если в полоску нагревателя попал трубный табак, быстро очистите его, иначе это может сократить срок службы зажигалки.



Вопрос четвертый: лучше ли розетка с одним выходом или лучше разветвитель?
Оба эти типа полезны, и вы можете выбрать лучший, исходя из собственных требований. Если вы просто хотите использовать его для курения, тогда достаточно одной прикуривателя. Если вы хотите включить некоторые электронные устройства в автомобиле, выберите одно с USB-портами для зарядки.Некоторые автомобильные зажигалки имеют более одного USB-порта, поэтому вы можете заряжать несколько устройств одновременно. Но вам нужно проверить, подходят ли интерфейсы USB для ваших устройств. Если вы хотите использовать бытовую технику, вам также понадобится инвертор с гнездом прикуривателя. Есть зажигалки с двумя, тремя или более легкими розетками. Хотя прикуриватель с несколькими розетками позволяет заряжать больше приборов одновременно, чем больше разъемов вы используете, тем горячее станет зажигалка.Чтобы избежать угроз безопасности, просто выберите один с подходящими розетками.

Вопрос пятый: могу ли я пользоваться им в течение длительного времени?
Тебе лучше не использовать его долгое время. Если он используется в течение длительного времени, то кольцо для прикуривателя внутри прикуривателя легко ломается и не может нагревать полосу нагревателя. Кроме того, некоторые люди думают, что когда машина останавливается, прикуриватель тоже перестает работать. На самом деле, некоторые автомобили все еще имеют мощность, поэтому недостаточно использовать ее или подключаться к внешним устройствам в течение длительного времени.Вам лучше подключить его, когда вам это нужно, и отключить его, когда в этом нет необходимости.

Вопрос шестой: какие приборы или электронику можно использовать с зажигалкой?
Несмотря на то, что прикуриватель является надежным источником питания для людей, когда вы едете на машине, вы можете подключиться к инвертору и начать заряжать электронику и бытовые приборы. Но не думайте, что зажигалка или инвертор — это волшебство, и не стесняйтесь заряжать любые мобильные устройства или приборы, такие как автомобильный холодильник, GPS, воздушный насос или даже индукционная плита.

Вопрос седьмой: сколько времени занимает нагревание автомобильного прикуривателя

Прикуриватель может очень быстро нагреться в течение пары минут, как только вы подключите его к розетке. Работает только когда машина включена. Во время вождения будьте осторожны, используя прикуриватель, так как шнур питания может обернуться вокруг рулевой колонки. И не забывайте отключать его, когда вам не нужно его использовать, потому что он также может разряжать аккумулятор, пока он подключен к автомобилю.

Во-первых, вы должны знать, что не каждое мобильное устройство подходит для USB-портов. Мобильные телефоны, планшеты, iPod, музыкальные плееры и т. Д. Могут нуждаться в другом интерфейсе зарядки, поэтому сначала проверьте порты перед их использованием для зарядки. Как правило, автомобильный аккумулятор может обеспечивать постоянный ток 12 В, 24 В или 48 В, поэтому некоторые люди используют инвертор для преобразования тока для бытовых приборов, игнорируя при этом, что прикуриватель также имеет номинальную мощность. Большинство сигаретных зажигалок на рынке могут обеспечивать только постоянный ток 12 В, ток 5 А и максимум 120 Вт, поэтому, если вы выбираете его для зарядки приборов, проверьте номинальную мощность приборов.Кроме того, силовой инвертор также имеет номинальную мощность, поэтому независимо от того, какие устройства вы хотите использовать в своем автомобиле, не забывайте о перегрузке.


Прикуриватель — это традиционное, но полезное устройство в автомобиле, не только для зажигания сигарет, но и для зарядки электронных устройств и приборов. Конечно, вы можете узнать больше о том, как использовать автомобильную зажигалку с этими вопросами.

Один автомобильный разветвитель прикуривателя рекомендуется здесь для проверки на веб-сайте и в Amazon.

,

Что делать, если не работает прикуриватель в автомобиле

Автомобиль — это целый мир для своего владельца. И наполнен он исключительно полезными для любого водителя приборами, устройствами и девайсами, находящимися под рукой в самый нужный момент. Но часто случается так, что это или иное приспособление перестает работать по разным причинам. И одной из частых поломок всех транспортных средств является выход из строя прикуривателя. Поэтому, если у вас в машине не работает прикуриватель, то этот материал станет для вас особенно полезным.

Прикуриватель, как и любое другое приспособление в автомобиле, может сломаться

Польза в действии

Значение этого небольшого приспособления трудно переоценить и польза, им приносимая, гораздо больше, чем можно себе представить сразу. В некоторых моделях машин инженеры устанавливают даже несколько прикуривателей! Вопреки своему названию, этот прибор нужен не только для поджигания сигареты, но и для массы других полезных дел. Например, именно гнездо прикуривателя спасает владельца авто от полной разрядки телефона или ноутбука в самый неподходящий момент или от мрака ночи благодаря возможности подключения переносной лампы. Также устройство способно обеспечить работу компрессора подкачки шин, пылесоса и даже мини-мойки.

Прикуриватель — это очень практичное приспособление

Важная предосторожность

Но как известно любому опытному водителю, прикуриватель рассчитан на определенную мощность устройств, которые могут от него питаться (не более 12 вольт). Поэтому три последних варианта приборов и им подобных не рекомендуется питать от электрического гнезда авто. Потому что именно такие действия и являются причиной того, что не работает прикуриватель в машине.

Выход найден

Но как быть, когда необходимость подключения мощных электроприборов все-таки есть, а неисправность прикуривателя — это последнее чего желал бы владелец машины? Любой толковый автомастер порекомендует в этом случае питать приборы напрямую от аккумулятора. Это, конечно, не совсем удобно, но зато гарантирует результат без каких-либо поломок.

Принцип действия

Как же происходит этот процесс? Для того чтобы запитать электроприбор напрямую следует:

  • отрезать на нем штекер для прикуривателя;
  • с помощью проводов и «крокодилов» закрепить прибор на клеммах аккумулятора.

    Не забывайте соблюдать полярность

Важно помнить, что провода прибора нужно подключать в строгой последовательности! Минусовой провод устанавливается на минусовую клемму, а плюсовой — на плюсовую. Разобраться же с проводами можно, раскрутив отрезанный штекер. Провод, проходящий по центру — это плюсовой вывод, а боковые провода с двух сторон — это выводы с минусом.

Этапы ремонта

Если же приведенные рекомендации по не подключению мощных устройств непосредственно в прикуриватель все же не были учтены, и он перестал работать, то в этом случае поможет приведенное ниже небольшое руководство о том, как такую неисправность устранить.

  1. Если электрическое гнездо в машине отказалось работать, то, вероятнее всего, сгорел его предохранитель. Именно поэтому прежде чем делать иные выводы, следует проверить деталь с символом дымящейся сигареты или надписью «sigar». Она может располагаться в совершенно разных местах у машин: в багажнике, под капотом, в нише ног водителя, в бардачке, под торпедой и так далее. В любом случае эту деталь стопроцентно можно найти в месте расположения блока реле и предохранителей.

Видео о том, как заменить предохранитель прикуривателя:

Так вот, если предохранитель действительно сгорел, то его замена является тем главным (и единственным) этапом, на котором и заканчивается ремонт прикуривателя. Так как устройство с этого момента снова будет исправно работать.

При самостоятельном ремонте электрического гнезда в авто следует помнить, что ставить более мощный предохранитель нежелательно, потому что вместо него в следующий раз может сгореть само гнездо. Тогда положение спасет только полная замена прикуривателя. Также не рекомендуется вставлять в разъем устройства различные некачественные штекеры, которые болтаются, неплотно сидят в гнезде, не очень плотно собраны и так далее. Это может привести к короткому замыканию и, опять-таки, повлечь необходимость полной замены приспособления.

  1. Если же предохранитель оказался цел, тогда дело приобретает другой оборот. В этом случае необходимо добраться к гнезду прикуривателя изнутри, а для этого нужно немного постараться и осторожно разобрать консоль, под которой он находится. Далее нужно проверить состояние плавкого элемента. Он наверняка будет испорчен и оборван. Здесь его желательно сменить, но если нового элемента под рукой нет, то можно обойтись проволокой такого же диаметра.

    Нередко проблема оказывается в гнезде прикуривателя

На рынке автозапчастей сейчас можно даже найти самовосстанавливающуюся плавкую вставку. Принцип ее работы заключается в отключении соединения при перегреве и обратном его установлении при остывании.

Таким образом можно увидеть, что в вопросе, почему не работает прикуриватель, причины существует две и требуют они разного подхода.

В случае не самостоятельного проведения ремонта, а обращения в автосервис, специалисты быстро определят причину и ее устранят. Этот способ самый качественный среди возможных вариантов, но и самый дорогостоящий при этом. Возможна также полная замена прикуривателя на станции технического обслуживания. В любом случае — это быстроустраняемая поломка, да и не такая уж критическая. Но вместе с тем приносящая определенные неудобства водителю и требующая исправления.

Чем отличаются прикуриватели и розетки для аксессуаров?

Не так давно было время, когда бочкообразная розетка, расположенная где-нибудь в непосредственной близости от приборной панели автомобиля, неизменно была прикуривателем. Конечно, вы могли использовать эту розетку прикуривателя для питания своей электроники, но это не изменило ее сущность. Затем на сцене появились специальные розетки для аксессуаров, и все это исчезло. Эти розетки для аксессуаров 12 В выглядят как розетки для прикуривателя, но на самом деле это не так, и различия очень важны.

Car Culture ® Коллекция / Getty

Розетки для аксессуаров не прикуриватели

После десятилетий использования розеток для прикуривателей, которые выполняют двойную функцию как розетки для аксессуаров, естественно задаться вопросом, какая разница между этими двумя компонентами, если таковая имеется. Хотя это может показаться сложным, на самом деле это не так. В общих чертах, гнезда для прикуривателя — это гнезда для аксессуаров, но гнезда для аксессуаров — это не обязательно гнезда для прикуривателя. Это похоже на то, как все квадраты являются прямоугольниками, но не все прямоугольники являются квадратами.

Если копнуть глубже, проблема в том, что для этих розеток существуют два немного разных стандарта. И хотя они оба работают со штепсельными вилками 12 В, розетки, соответствующие более новому из двух стандартов, не подходят для зажигалок.

Проблема усугубляется тем, что некоторые автомобили отправляются с завода с вилкой в ​​розетке прикуривателя. Может показаться, что это вовсе не прикуриватель, но это не так. Если одна из этих розеток расположена на приборной панели, а второй нет, четко обозначенный как вспомогательная розетка, скорее всего, это просто розетка прикуривателя, которой не было прикуривателя.

Зажигалки и гнезда для аксессуаров

Суть проблемы в том, что зажигалки изначально не предназначались для питания аксессуаров. Фактически, самые первые зажигалки в автомобилях вообще не подходили для этой цели. В этих ранних зажигалках использовалась система «катушка и катушка», и только после того, как на рынке появились так называемые «беспроводные» зажигалки, зажигалки получили двойное назначение, которым они пользуются сегодня.

Следствие того факта, что гнезда для прикуривателя на самом деле не были предназначены для обеспечения питания аксессуаров, означает, что они не очень хорошо подходят для этой цели.Фактически, цель, для которой они подходят , а именно нагрев биметаллической катушки до тех пор, пока она не станет яркой, вишнево-красной, в основном прямо противоположна тому, что вы хотели бы видеть в эффективной системе передачи энергии.

В результате, поскольку зажигалки предназначены для невероятного нагрева, не имеет значения, что их базовая конструкция обеспечивает неидеальное электрическое соединение.

Когда гнезда для прикуривателя стали чем-то большим

В мире существует несколько различных стандартов прикуривателей, но в США используется стандарт ANSI / SAE J563. Поскольку этот стандарт описывает такие измерения, как диаметр розетки, производители аксессуаров могут изготавливать вилки питания с относительно плотной посадкой, а провисание компенсируется подпружиненными контактами.

Однако стандарт также включает набор измерений секунд , который автопроизводители могут использовать для специальных розеток для аксессуаров. Розетки, соответствующие этому стандарту, немного отличаются: они не поддерживают зажигалки, но подходят для вилок питания 12 В от зарядных устройств, инверторов и других устройств.

Это розетка для прикуривателя или розетка для аксессуаров 12 В?

Если вы не хотите посмотреть спецификации и достать микрометр, лучший способ выяснить, имеете ли вы дело с розеткой прикуривателя или розеткой для аксессуаров, — это проверить руководство пользователя или связаться с дилером. Они выглядят немного по-разному, но разница измеряется в миллиметрах.

Вы также не можете сказать, предназначена ли розетка для работы с прикуривателем, просто по тому факту, что она не была в комплекте. Хотя большинство розеток на приборной панели по-прежнему предназначены для подключения зажигалок, вы не должны просто предполагать, что это так.

Общее практическое правило состоит в том, что если ваша приборная панель имеет несколько розеток, одна из них обычно будет прикуривателем, а другие, вероятно, будут розетками для аксессуаров. В том же ключе дополнительные розетки, расположенные под приборной панелью, на центральной консоли и в других местах автомобиля, обычно являются специальными розетками для аксессуаров. Однако просто воткнуть зажигалку в любую старую розетку — плохая идея, исходя из практического правила.Единственный способ узнать наверняка — это проконсультироваться с вашим местным дилером или производителем.

Действительно ли разница имеет значение?

Что касается питания аксессуаров и устройств, таких как ваш мобильный телефон, функционально нет разницы между гнездами прикуривателя и гнездами для аксессуаров. Если вы не уверены, с каким из них имеете дело, вы можете свободно подключаться к любому из них или ко всем в соответствии с вашими требованиями к питанию.

Единственное важное отличие состоит в том, что вы не можете или, по крайней мере, не должны включать прикуриватель в розетку для аксессуаров.В лучшем случае вообще ничего не произойдет. В худшем случае зажигалка нагреется, но розетка не сможет выдержать экстремальный нагрев зажигалки.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Сложно понять

Установка гнезда прикуривателя

Розетки и аксессуары

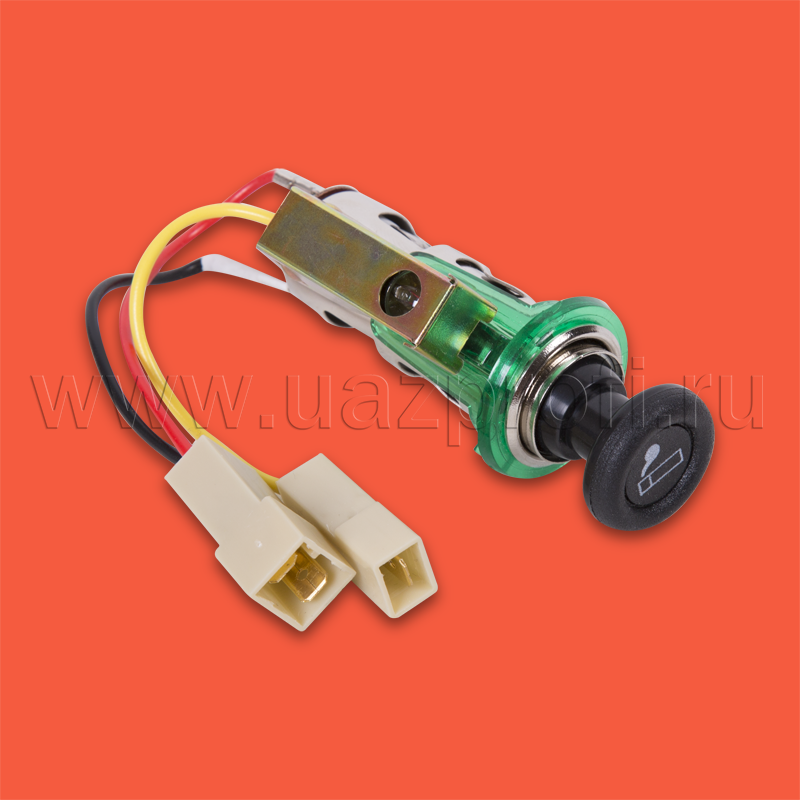

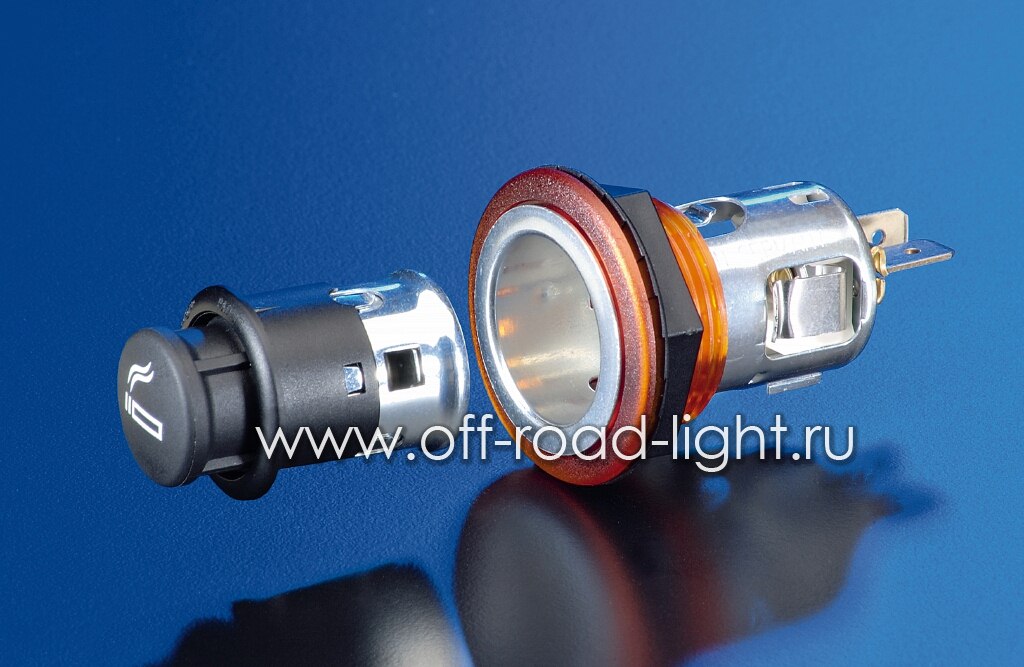

Доступны два вида зажигалок для вторичного рынка: с лампочкой (A) и без (B).Многие полезные аксессуары просто вставляются в розетку прикуривателя. Таким образом можно использовать пылесос (C), контрольную лампу под капотом (D), установленный на приборной панели охлаждающий вентилятор (E) и лампу для чтения карт (F).

Несмотря на то, что вы не можете курить, поместите в машину прикуриватель. может быть полезнее, чем вы думаете. Магазины автомобильных аксессуаров теперь продают множество полезных и практичных электрических аксессуаров, разработанных особенно работать от розетки прикуривателя.

Примеры: лампы для чтения карт, контрольные лампы, автомобили. вакуум очистители и личное охлаждение поклонники .Все это просто вставьте в розетку прикуривателя и вы можете пожелать поместиться такую ​​зажигалку просто для питания этих аксессуаров.

Установка прикуривателя дает еще одно преимущество: количество отверстий, которые нужно просверлить в приборная панель или центральная консоль, чтобы соответствовать аксессуары, так как несколько разных аксессуаров могут работать с одним и тем же розетка для зажигалки.

Способы примерки

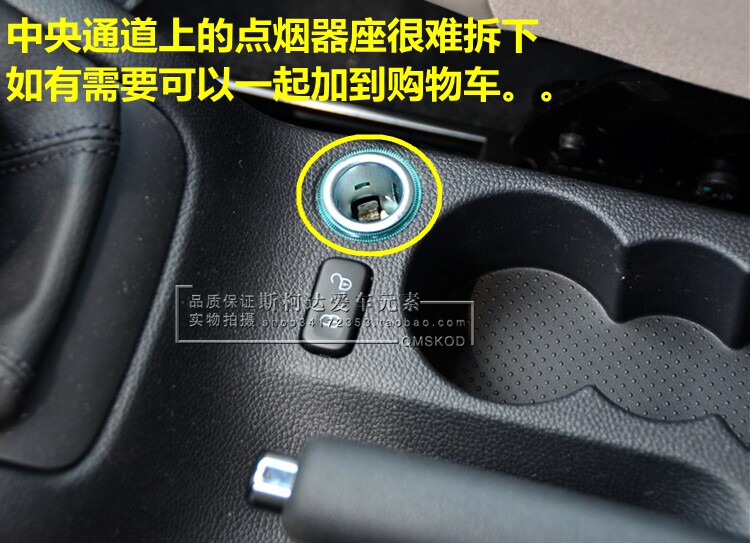

На многих автомобилях, если зажигалка не входит в стандартную комплектацию, вы можете хорошо обнаруживаем, что в приборной панели уже есть отверстие, предназначенное для приема один.

Вероятно, вы обнаружите, что отверстие закрыто заглушкой. К установите зажигалку, все, что вам нужно сделать, это вытащить вилку и вставить зажигалка на своем месте — необходимая проводка для зажигалки обычно будет уже встроен в заднюю часть отверстия.

В старых автомобилях, однако, может не быть специального отверстия для сигарет. более легкий. В этом случае вам придется вырезать собственное отверстие либо в на приборной панели или в центральной консоли установите гнездо прикуривателя и подключите его.

Выбор

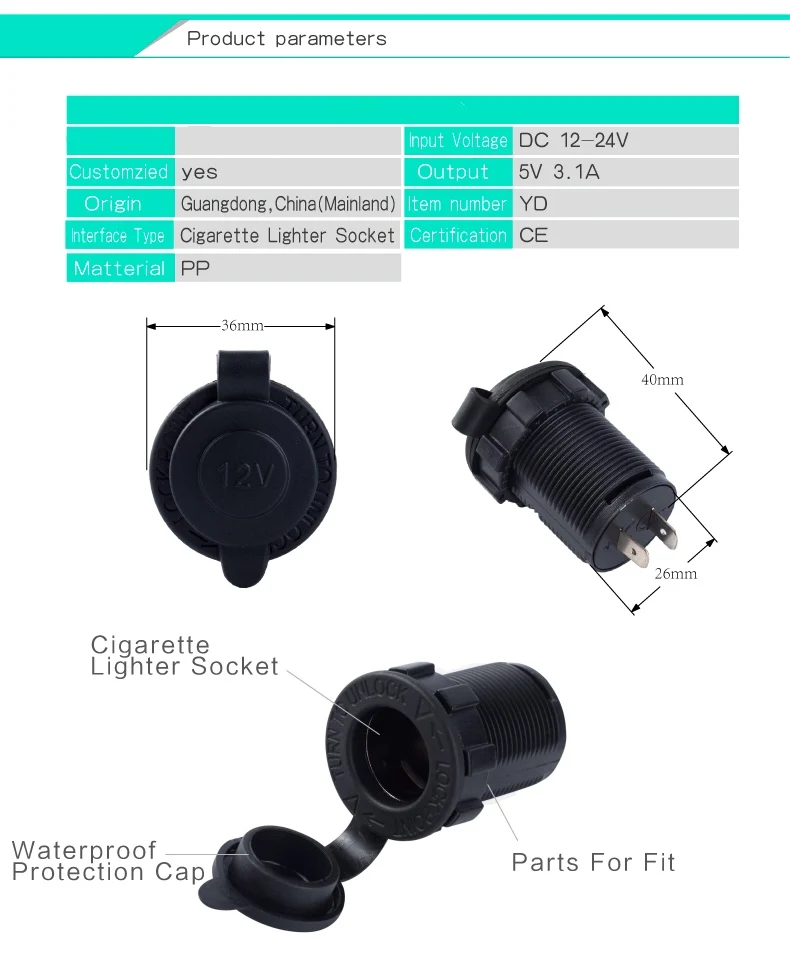

Вы обнаружите, что существует широкий ассортимент вторичных зажигалок. в магазинах автозапчастей. При покупке нужно остерегаться того, что некоторые имеют встроенный светильник, часто небольшое кольцо вокруг основания зажигалки. Ты может оказаться полезным в темноте, особенно если вы устанавливаете зажигалку. в задней части салона. В противном случае выбирать между различные зажигалки вторичного рынка.

Установка гнезда прикуривателя

1. Позиционирование

Если готового отверстия нет, найдите подходящее место на приборной панели или центральной консоли. Убедитесь, что блок зажигалки ничему не препятствует при установке. Лучше всего найти место в центре приборной панели, чтобы обеспечить легкий доступ как водителю, так и пассажиру.

2. Разметка

Закройте выбранную область малярной лентой, чтобы защитить поверхность. С помощью циркуля нарисуйте на малярной ленте окружность, немного меньшую диаметра корпуса зажигалки.Это необходимо для обеспечения плотной посадки зажигалки.

3. Вырезать отверстие

Начните с просверливания пилотного отверстия в центре отмеченного круга. Используйте сверло чуть большего размера, чтобы проделать отверстие дальше. Продолжайте этот процесс, пока отверстие не станет того же размера, что и круг. Если у вас нет сверла, достаточно большого, чтобы просверлить отверстие полностью, воспользуйтесь напильником «крысиный хвост», чтобы проделать отверстие.

4. Установите головку

Снимите малярную ленту с приборной панели или центральной консоли.Снимите элемент зажигалки и кожух с корпуса розетки. Вставьте розетку в отверстие в передней части приборной панели. Убедитесь, что накладное кольцо (если установлено) находится под головкой розетки. При необходимости приоткройте отверстие напильником.

5. Крепление розетки

Работая за приборной панелью или под консолью, поднесите кожух или резьбовое кольцо к корпусу гнезда. Корпус прикручивается к задней части розетки.Прикрутите корпус к розетке, убедившись, что он плотно прилегает и не может ослабнуть, что может вызвать короткое замыкание.

6. Подключение

В целях безопасности отсоедините аккумулятор. Пропустите провод от постоянного источника питания к центральной клемме розетки. Установите на этот провод линейный предохранитель (35 А). Присоедините провод к клемме заземления на корпусе и проведите его до удобной точки на корпусе. Подключите аккумулятор и проверьте зажигалку.

Подсветка розетки

Некоторые зажигалки оснащены собственной лампой освещения. Чтобы подключить это, подключите питающий провод освещения к габаритному огню. цепь . Используйте соединитель Scotchlok, чтобы соединить провод. В качестве альтернативы, провод можно подключить непосредственно к габаритному фонарю. предохранитель Терминал на его выходной стороне. * Только розетка. При желании вы можете купить только розетку и корпус без самой зажигалки.Они обычно продаются в качестве сервисной замены, если ваша оригинальная розетка неисправна. Процедура подгонки точно такая же.

Прикуриватель / розетка не работает в автомобиле

Прикуриватель устанавливается практически в каждой машине, а также служит источником питания для зарядных устройств для телефонов и др. Если розетка не работает, то это может быть по разным причинам. Мы кратко изложили, что из них есть в этой статье.

Проверить предохранитель

Как и многие другие электрические компоненты вашего автомобиля, прикуриватель имеет предохранитель.Вы должны сначала это проверить. Многие предохранители выходят из строя после нескольких лет использования, и их необходимо заменить. Однако обмен происходит быстро и легко, и вы можете сделать это самостоятельно.

Вы можете узнать, где находится предохранитель на вашем автомобиле, в инструкции по эксплуатации. Как только вы нашли предохранитель, вам следует установить новый. Старый служит образцом при покупке. Поскольку резервное копирование стоит всего один или два доллара, это первый шаг, который вам следует предпринять.

Заменить кнопку

Если причиной неисправности был не предохранитель, то причиной может быть и сама кнопка.Вы можете смело заменять ее на всех автомобилях на оригинальную кнопку от производителя. В зависимости от модели стоимость составляет около 20 долларов.

Примечание: перед покупкой кнопки следует проверить фактическую розетку. Вы можете сделать это, например, подсоединив кабель для зарядки навигационной системы и проверив, заряжается ли он. Если это так, то это из-за кнопки, и ее необходимо заменить. Если навигационная система не заряжается, кнопка исправна и не требует замены.Тогда есть еще одна причина.

Заменить розетку

Если вы смогли исключить оба фактора как причину неисправности, возможно, неисправна сама розетка прикуривателя. Однако это случается относительно редко, и поэтому перед покупкой новой розетки необходимо проверить в специализированной мастерской.

Если розетка неисправна, ее нужно только заменить. Вы всегда должны проверять это в мастерской, потому что не все розетки подключены одинаково.Если у вас небольшой опыт работы с электронными устройствами, лучше поручить ремонт механику. Стоимость составляет от 50 до 100 долларов в зависимости от модели.

Как проверить гнездо для аксессуаров или прикуриватель вашего автомобиля

Ваш мобильный телефон не заряжается. Ваш GPS не включается. Вы не можете зажечь сигарету. В чем дело? Независимо от того, есть ли в вашем автомобиле прикуриватель старого образца или розетка для аксессуаров на 12 В, легко устранить проблему, когда любой из них не работает.Либо вы перегорели предохранитель, либо что-то мешает контакту розетки с зажигалкой или аксессуарами.

Проверка на предмет мусора или предметов

Если в вашем автомобиле есть дополнительная розетка на 12 В или прикуриватель, который перестает работать, первое, что нужно сделать, это убедиться, что внутри ничего нет. Все, от грязи и ворса до кусочков бумаги и даже монет, может легко застрять внутри, что предотвратит контакт или короткое замыкание предохранителя. Просто возьмите фонарик и направьте луч внутрь.Если вы что-то видите, будьте осторожны при удалении. Если это грязь, небольшие кусочки бумаги или мусор, возьмите немного сжатого воздуха и выдуйте его. Чтобы извлечь монету, возьмите пинцет и осторожно извлеките ее из гнезда, стараясь не касаться цепи внутри.

Проверьте мощность

Если розетке ничего не мешает, переходите к проверке питания. Очевидно, что вы не можете проверить свою розетку 12 В, как розетку прикуривателя (фактически подключив прикуриватель), но это все равно легко сделать.Все, что вам нужно, это простой тестер цепей, чтобы понять, в чем дело.

Поместите или прикрепите конец тестовой лампы с зажимом к внешней рамке патрона. Вы можете просто подержать его там, если он не пристегивается. Затем возьмите длинный заостренный конец тестера и воткните его в гнездо до упора, пока он не коснется тыльной стороны. Старайтесь не прикасаться щупом к стенкам гнезда, так как это приведет к перегоранию предохранителя. Если тестер загорелся — сок у вас есть. Обязательно попробуйте при включенном зажигании, так как большинство 12-вольтных дополнительных вилок включаются и выключаются вместе с автомобилем.

Если нет света, вероятно, дело в предохранителе. В противном случае виновата либо сама розетка, либо вилка или зарядное устройство вашего аксессуара. Если ваши аксессуары проверены, значит, вы имеете дело с коротким замыканием в цепи. На этом этапе вы можете проследить провод к розетке, чтобы увидеть, не отсоединился ли он или ослаб. Если вы не можете найти провод или он кажется надежным, тогда ваш следующий шаг — отнести машину к механику для дальнейшего расследования.

Замена предохранителя

Неисправные предохранители — не редкость.Обычно это происходит с возрастом или при подключении аксессуара, который потребляет слишком много энергии. К счастью, замена предохранителя — это простое решение. В руководстве вашего владельца должно быть указано, где находится панель предохранителей вашего автомобиля, что, в свою очередь, укажет, где вы можете найти предохранитель для розетки. Убедитесь, что вы заменили его на тот, который имеет такую ​​же силу тока.

Если случайно перегорел сменный предохранитель, значит, вы рассматриваете возможность одной из двух проблем, описанных выше: неисправные штекеры аксессуаров или короткое замыкание где-то в цепи.

Автомобильный прикуриватель Не работает Предохранитель исправен — Rustyautos.com

Пытаюсь зажечь сигарету или зарядить телефон, но питание отключается — это более чем немного раздражает, это действительно раздражает!

Пять причин неисправности автомобильного прикуривателя при проверке предохранителя, включая:

  1. Неисправность вилки / зажигалки потребителя энергии
  2. Мусор в розетке
  3. Грязный / неисправный предохранитель
  4. Поврежден розетка
  5. Отсоединенный или обрыв провода

Некоторые люди называют это розеткой прикуривателя, вспомогательной розеткой, розеткой для зарядного устройства телефона, розеткой на 12 В, многие названия, но все описывают одно и то же.

Теперь я знаю, что вы проверили предохранитель, и все в порядке, это здорово, но нам нужно будет проверить, действительно ли питание проходит через предохранитель.

Эти ребята просты, поэтому разобраться в этом не займет много времени, сначала мы рассмотрим наиболее вероятные неисправности.

1 Неисправная вилка потребителя / зажигалка

Итак, давайте начнем с проверки потребителя, а кто такой потребитель? Это то, что вы подключаете к розетке. Часто проблема вовсе не в машине, а в зажигалке, вилке зарядного устройства или кабеле.

Если покупателем является прикуриватель, проверьте поверхность катушки, не сломана ли она или покрыта табаком? Современные автомобильные зажигалки и розетки универсальны, отнесите зажигалку в машину друга или соседа и проверьте ее в их розетке.

Если вашим потребителем является зарядное устройство для телефона, проверьте контакты на предмет повреждений. Протестируйте его в другой машине или попробуйте другое зарядное устройство. Очень часто проблема заключается в разъеме телефонной вилки или кабеле.

Вилка зарядного устройства для телефона имеет 3 точки контакта: одну в центре и по две с каждой стороны. Все должно быть чистым и свободным от мусора.

Контактные точки подпружинены, поэтому они плотно контактируют с внутренней частью гнезда прикуривателя, проверьте исправность контактов.

2 Мусор в розетке

Это может показаться слишком простым, но иногда мусор просто застревает в розетке, вставляя вилку или зажигалку, просто вдавливая ее дальше и препятствуя соединению точек контакта.

3 Грязный или неисправный предохранитель

Теперь, когда мы исключили все простые вещи, давайте взглянем на предохранитель.Это может выглядеть нормально, но контакты могут быть грязными и вызывать сопротивление.

Фреттинг — это обычное явление в точках электрического контакта, это накопление коррозии, вызванное потоком энергии. Снимите, осмотрите и очистите контакты предохранителей наждачной бумагой.

Вы можете найти блок предохранителей и нужный предохранитель, выполнив поиск в руководстве по эксплуатации.

Мы не знаем наверняка, что предохранитель получает питание и проходит через него, поэтому давайте проверим его с помощью тестовой лампы.

Поместите зажим заземления на любое чистое заземление шасси и убедитесь, что контрольная лампа работает.Теперь найдите предохранитель прикуривателя и проверьте с обеих сторон, предохранителя.

Выключатель зажигания должен быть включен, и вам понадобится контрольная лампа. Вы можете проверить контрольную лампу, которую я использую здесь, на странице Автоэлектроинструментов.

4 Поврежденная розетка

Это более распространенное явление, чем вы думаете. Коррозия, погнутые или сломанные точки контакта препятствуют прохождению тока.

Проверьте розетку изнутри, коррозия часто начинается на дне, где скапливается влага.Выньте предохранитель и с помощью подходящего металлического предмета очистите от ржавчины, завершите работу наждачной бумагой.

Если силовые контакты не в форме, слегка приподнимите их к центру. Замените предохранитель и проверьте, если проблема не исчезнет, ​​замените розетку.

5 Отсоединен или оборван провод

Простая контрольная лампа — лучший инструмент для этой работы, вольтметр тоже подойдет. Так как же проверить розетку? Просто поместите конец тестовой лампы на латунное центральное кольцо в нижней части выходного отверстия.Поместите землю на металлический внешний обод.

Перед проверкой включите зажигание, розетки будут запитываться только при включенном зажигании, это предотвратит разряд автомобильного аккумулятора.

Это очень похоже на настольную игру «Операция» — если вы коснетесь внешнего кольца контрольной лампой, предохранитель перегорит, так что имейте это в виду.

Проверка с помощью вольтметра такая же, положительный датчик в центре и земля на внешнем ободе, 12 В здесь означает, что все в порядке.

Пока все проверен, но электричества нет. Давайте теперь проверим, не болтается ли проводка, такое бывает очень часто.

Для доступа к проводке вам, вероятно, потребуется снять какую-то облицовку приборной панели. Я оставил проверку проводки на потом, потому что кто хочет удалить части приборной панели только для того, чтобы убедиться, все в порядке.

Когда вы получаете доступ к проводке, очевидно, убедитесь, что она безопасна, если все проверено, то снимите ее.

Тщательно проверьте, чтобы металлические контакты были чистыми и плотными.Когда соединительные провода начинают ослабевать, они расширяют мысленные контакты, вызывая плохое соединение, даже если соединитель прикреплен.

Если вы обнаружите, что контакты просто расширились, просто осторожно сожмите их плоскогубцами.

Проверьте проводку и разъем на предмет признаков ожога. Любую поврежденную проводку необходимо заменить.

На данный момент мы проверили и обнаружили:

  • Потребительский кабель / зажигалка в норме
  • Предохранитель в норме
  • Состояние розетки в норме
  • Нет питания в розетке
  • Надежность проводки в розетке

Цепь питания

A Блок прикуривателя, как вы понимаете, представляет собой очень простую схему.У каждой цепи есть две стороны: сторона питания и сторона земли.

Старые автомобили будут иметь очень простую схему розетки, управляемую выключателем зажигания. Это означает, что когда ключ зажигания выключен, в розетке нет напряжения.

Проверьте проводку контрольной лампой или вольтметром, чтобы проверить наличие признаков жизни. Если вы обнаружите питание сейчас, у вас либо неисправный разъем, либо неисправна розетка.

Современные автомобили

Современные автомобили будут иметь немного более сложную компоновку.Управление начинается с выключателя зажигания, но переходит к центральному модулю управления (компьютеру), его функция заключается в управлении и назначении приоритетов различным командам.

Обычно он активирует реле, отправляющее питание на точки питания пассажира, но имеет возможность выключить реле (отключение питания), если обнаружена неисправность или аккумулятор автомобиля становится слишком низким.

Точки питания багажника обычно подключаются отдельно и напрямую, что позволяет использовать их при выключенном зажигании.

Некоторые автомобили известны отказом модуля управления, для опроса компьютера требуется считыватель кода неисправности.

Тестирование цепи

Эти два простых теста покажут нам, какая цепь неисправна:

  1. Тест цепи стороны питания
  2. Тест цепи стороны земли

Вы можете использовать контрольную лампу или вольтметр. Частично оборванный провод или загрязненный разъем покажет 12,65 Вольт при проверке с помощью вольтметра, но выпадет при нагрузке.

Контрольная лампа особенно полезна для нагрузки цепи, тусклый свет указывает на плохое соединение.

Отсутствие света или напряжение указывает на обрыв провода между предохранителем и розеткой прикуривателя или обрыв провода заземления от шасси к розетке.

Тест на стороне питания

В этом тесте мы касаемся только стороны питания цепи. Проверьте цепь в точках 1, 2, 3 и 4. Зажигание должно быть включено, но помните, что оставление зажигания включенным на длительные периоды испытаний приведет к разрядке аккумулятора, при необходимости воспользуйтесь средством, обслуживающим аккумуляторную батарею. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Можно использовать вольтметр или контрольную лампу.

Я показал заземляющий провод от розетки, идущий на массу шасси. Но на самом деле это будет другой провод, соединенный с проводом питания, который в конечном итоге разделится и уйдет на массу шасси.

Тест со стороны заземления

В этом тесте нас интересует только сторона заземления цепи. Здесь мы используем черный отрицательный щуп на положительном питании, используйте любой доступный источник питания от батареи.

Проверьте позиции 1 и 2, и, как вы знаете, провод заземления будет соединен с кабелем питания, и его необходимо будет отследить до точки заземления шасси.

Показание -12 В указывает на землю.

Заземляющие соединения часто подвергаются коррозии и препятствуют прохождению тока, поэтому убедитесь, что заземление шасси чистое и надежное.

Вы можете использовать контрольную лампу для проверки цепей на стороне заземления. Просто прикрепите зажим «крокодил» к источнику питания, когда тест загорится на хорошей земле.

Здесь, на этой странице, вы можете ознакомиться со всеми инструментами, которые я использовал при выполнении этих тестов, включая руководства по ремонту, электрические схемы, контрольную лампу, вольтметр, зонд питания для считывателей кода.


Связанные вопросы

Есть ли в автомобильном прикуривателе предохранитель? Да, автомобильный прикуриватель должен иметь предохранитель. Он будет расположен во внутреннем блоке предохранителей, точное расположение, размер и тип предохранителя указаны на этикетке крышки блока предохранителей или в руководстве пользователя.

Как называется предохранитель прикуривателя? Предохранитель прикуривателя может иметь следующий вид:

  • Розетка 12 В
  • Розетка 12 В
  • Прикуриватель
  • Прикуриватель
  • Разъем питания Aux26
  • Каннингем

    Джон Каннингем — автомобильный техник и писатель на Rustyautos. com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.

    Последние сообщения

    ссылка на Какой сканер мне нужен для Duramax? Механик GM говорит … Ссылка на Где находится моя катушка зажигания? Руководство с фото

    Простой способ починить неработающий автомобильный прикуриватель

    Это очень раздражает, когда в телефоне низкий уровень заряда батареи, а розетка прикуривателя не работает должным образом.Проблема не такая серьезная, но, конечно, неудобная, если оставить ее в ремонте. Но возникает вопрос, почему у вас автомобильный прикуриватель не работает ? Возможные причины могут быть в чем угодно, например, перегорел предохранитель гнезда зажигалки; он потерял питание или из-за присутствия посторонних предметов возникла проблема внутри розетки. Какова бы ни была причина, розетки для зажигалок также предлагают несколько полезных услуг, таких как зарядка GPS-устройств, камер, телефонов и т. Д.

    Зачем нужно ремонтировать зарядное устройство? Неработающий автомобильный прикуриватель может вызвать множество проблем.Источник: Digital Trends

    Прежде чем приступить к поиску способов починки сокета, сначала нужно знать, почему вы хотите это исправить. У каждого могут быть личные причины, но ниже приведены некоторые из наиболее распространенных:

    • Во избежание дорогостоящего ремонта у слесаря,
    • Для удобства (розетку можно заряжать где угодно),
    • Для самостоятельной замены мелких неисправностей, таких как перегоревшие предохранители, розетки и т. Д.,
    • Для замены неотремонтированных компонентов на правильные спецификации и снижение безопасности опасности.

    Способы исправить неисправный автомобильный прикуриватель

    Теперь вы знаете несколько причин, чтобы исправить это, если ваш автомобильный прикуриватель не работает правильно . Ниже приведены несколько способов исправить дефекты.

    Давайте посмотрим!

    1. Проверьте предохранитель зажигалки Решение автомобильного прикуривателя не работает. Источник: Youtube

    Сначала нужно проверить зажигалку с помощью тестера цепей. Поместите конец тестовой лампы с зажимом на внешнюю рамку патрона.Держите его, если обрезка кажется сложной. Затем используйте более длинный конец тестера и попробуйте коснуться задней части гнезда. Если свет загорается, значит, в зажигалке есть питание. В противном случае проблема заключается в предохранителе. Итак, замените его.

    СМОТРЕТЬ БОЛЬШЕ:

    2. Проверьте зажигалку изнутри

    Если предохранитель зажигалки исправен, необходимо проверить его изнутри. В этом случае проблема может заключаться внутри зажигалки. Проблема в розетке может быть связана с мусором или любыми другими случайными предметами. Чтобы решить эту проблему, вам нужно будет вынуть всю розетку и тщательно ее очистить. Если даже после правильной очистки ваш прикуриватель не работает, вам необходимо провести дополнительную проверку.

    3. Осмотр зажигалки

    Даже после замены предохранителя и очистки прикуривателя прикуриватель не работает, это означает, что неисправен сам прикуриватель. Вытяните часть зажигалки из розетки и проверьте, нет ли обгоревших участков или мусора.Если вы видите горящие знаки в зажигалке, это означает, что в ней произошло короткое замыкание, и вам необходимо заменить ее на новую. Кроме того, также убирайте мусор и другие элементы, чтобы избежать дефектов в будущем.

    Это были несколько способов исправить автомобильный прикуриватель, не работающий должным образом . Хотя неисправный прикуриватель — не такая уж большая проблема, но все же очень полезно. Вместо того, чтобы тратить доллары на ремонт в профессиональном автосервисе, лучше выучить несколько советов по обслуживанию и сделать это самостоятельно. Что ж, выучив всего несколько советов, безусловно, будет большим подспорьем.

    Рождение и смерть автомобильной зажигалки

    Дети сегодня вряд ли знают, что розетка, питающая их смартфон или игровую систему, была источником всей вашей крутости. Это был дом для вашей автомобильной зажигалки, если она работала. Это было то, чем вы зажигали бесчисленное количество противораковых палочек.

    Это был также источник хорошей комедии (я смотрю на вас, самолеты, поезда и автомобили.)

    Даже среди тех, кто жил через сигареты (они уже закончились на случай, если вы это пропустили), они обычно не знают происхождения этих зажигалок.

    Кто-то, возможно, назвал бы автомобильную зажигалку первым автомобильным модом, но они определенно были одной из самых ранних функций, которые вы могли иметь в своей машине, задолго до FM-радио и кондиционирования воздуха.

    Это жизнь и времена скромной автомобильной зажигалки…

    Вонючие начала

    jalopnik. com

    Хотя ближайший патент на конструкцию, о которой мы узнали, поступил в патентное бюро в 1919 году, первые автомобильные зажигалки появились задолго до модели T.

    Изобретатель электрического прикуривателя Фредрих Вильгельм зарегистрировал свое изобретение в 1880-х годах. Это не обязательно была автомобильная зажигалка и не сигареты. Тогда курили трубку или сигару. Было более вонючее время.

    Курение сигарет стало популярным только после Великой войны. Первая мировая война была, когда компании по производству сигарет впервые начали добавлять палочки в пайки, что вызвало тенденцию к курению и маркетинговую стратегию, которая просуществовала несколько войн.

    В 1919 г.М. Моррис зарегистрировал дизайн подпружиненного «электрического осветительного устройства для сигар и тому подобного». Он не сильно отличался от того, что у меня было в школьной машине: ручка с нагревательным элементом на рабочем конце. Вы должны были подключить его к розетке на 12 В, пока нагревательный элемент не засветился.

    Затем, в 1956 году, кто-то свернул нагревательные элементы, патент на дизайн, представленный L.E. Фенн.

    Зажигалка Peak

    amiga.org

    Дизайн Fenn был настолько популярен, что стал стандартным не только для легковых и грузовых автомобилей, но и для лодок и обычных консолей.Вы прочитали верно, от машин до консолей.

    Если вы где-то работали, особенно на военной базе, где у них было большое оборудование для отслеживания вещей, на указанном оборудовании были зажигалка и пепельница для отслеживания вещей.

    Сигаретные компании в этом позаботились. Они не могли класть спички или зажигалки Bic в карманы каждого, но они могли сыграть Джонни Зажигалки для всего мира. Не дай бог, кому-то пришлось бы искать огонь, когда он хотел бы загореться.

    Было так много розеток для прикуривателей, что в 1980-х кому-то пришла в голову блестящая идея модернизировать и перепрофилировать розетки.

    Это была заря портативных электронных устройств, но в основном это были первые автомобильные телефоны. Эти розетки дают напряжение 12 В, проводка не требуется. К тому времени сигареты получили плохую репутацию, поэтому многие бросили эту привычку.

    Об этом просил открытый сокет.

    Кончина

    amazon.com

    Безумная кончина автомобильной зажигалки была многогранной атакой.Во-первых, все эти чиновники здравоохранения начали говорить, что сигареты вызывают рак и болезни сердца. Это заставило многих бросить курить.

    Затем портативные проигрыватели компакт-дисков и сотовые телефоны начали выбивать зажигалки, занимая их место. Водители перемещали зажигалку в неиспользованную пепельницу до тех пор, пока полностью не теряли деталь. Где-то Л. Фенн перевернулась в могиле.

    Рынок автомобильных зажигалок настолько дестабилизировал, что производителям стало дороже устанавливать их в автомобили, вытесняя зажигалки из категории стандартных функций в категорию дополнительных.Вы должны были попросить и заплатить больше за зажигалку.

    Что еще более иронично, современные автомобили, даже эконом-версии, поставляются с более чем одной розеткой, но не обязательно с зажигалкой.
