• Пламегаситель, который является неотъемлемой частью выхлопной системы автомобилей, обладает надежной конструкцией, поскольку подвергается постоянным нагрузкам и воздействию высоких температур.

  Его назначение — охлаждение, обработка (снижение скорости выходящих газов, и смешивание выхлопов с отдельных цилиндров в один поток), резонирование, и дальнейший выпуск их в атмосферу. Конструкция и материал изготовления пламегасителя подбираются таким образом, чтобы полностью исключить появление посторонних звуков, которые возникают вследствие прохождения через него нагретых разносоставных и разномассных газов выхлопной системы.

  В качестве примера можно рассматривать звук работающего агрегата автомобиля «Волга», либо звук, издаваемый пустым каталитическим нейтрализатором. Помимо этого, пламегаситель зимой постоянно контактирует с соляным раствором, который попадает на разогретый элемент, плюс ко всему – его продолжительность жизни напрямую зависит от уровня вибрации, передаваемого двигателем и постоянно болтающимся глушителем.

  Все автомобильные глушители бывают двух видов:

  — активные – которые функционируют, полностью подавляя звуковые колебания;

  — пассивные – работают по принципу отражения звуковых колебаний.

  Первый тип, в случае отсутствия специальной защиты из нержавеющей сетки через несколько дней выходит из строя, попросту выгорая от воздействия высокотемпературных выхлопных газов. Второй тип считается более стойким к воздействию температуры, в связи, с чем используется чаще. Конструкция пламегасителя обязательно должна быть представлена двухслойным корпусом. Это необходимо для того, чтобы колебания внутри него компенсировались наружными, иначе пламегаситель после прохождения сквозь него звука будет издавать неприятный дребезг.

  Соответственно, материал наружного слоя элемента должен быть максимально прочным и устойчивым к ржавчине, иначе высокие температуры выхлопных газов в сочетании с большим количеством соленой воды с зимних дорог, быстро выведут деталь из строя. Идеальный материал для наружного слоя пламегасителя – термостойкая нержавеющая сталь.

  Внутри пламегасителя располагаются детали из менее высокопрочного материала. Связано это с тем, что в передние элементы системы выхлопа практически не подвержены коррозии, поскольку в них не проникает влага. Помимо этого, стоит подобрать правильный объем и размер пламегасителя, ведь от этих параметров зависит дальнейшая работа расположенных за ним элементов (резонатора и глушителя). Если пламегаситель имеет маленький объем, то при резком ускорении детали выхлопной системы начинает неприятно дребезжать, помимо этого, повышается уровень шума, издаваемого глушителем. Однако если автомобиль оборудован прямоточными резонатором и глушителем, то неприятный звук слышен не так отчетливо.

  Устройство

  Зачастую, корпус пламегасителя имеет однослойную конструкцию и обычно изготавливается из аллюминизированной стали. Внутри располагается специальная труба, по всей длине которой просверлены отверстия. Между перфорированной трубой и стенками находится синтетический либо базальтовый заполнитель. Но, бывает и так, что его роль играет минеральная вата. Естественно, что такая деталь скоро выйдет из строя ввиду того, что ее наполнение быстро прогорит. Также во время езды такой пламегаситель издает постоянный дребезг.

  Заметим, что кроме этой конструкции пламегасителя, которая считается универсальной, существуют и оригинальные элементы, изготавливаемые сугубо для определенной модели авто. Для транспортных средств, в выхлопной системе которых отсутствует катализатор, пламегаситель изготавливается из термоустойчивой нержавеющей стали, и имеет двухслойную конструкцию корпуса. Подавление звуковых волн возможно благодаря их отражению от поверхности и поглощению. Однако главную функцию в поглощении звуковых волн осуществляет специальная камера, внутри которой находится диффузор, конус с перфорированной поверхностью либо шайба. Работает конструкция так: звуковая волна полностью отражается и рассеивается в дополнительной камере, а заполнители (базальтовый либо минеральный) существенно не влияют на поглощение звука. Поэтому, от их выгорания работа системы пострадает не сильно. Естественно, что идеальным вариантом для автомобиля станет установка оригинального пламегасителя, однако стоит эта деталь немало, поскольку поставляется исключительно с каталитическим нейтрализатором.

  Оригинальность конструкции

  Ранее был рассмотрен пламегаситель, который входил в состав конструкции выхлопного тракта, однако существуют пламегасители, которые устанавливаются внутри корпуса каталитического нейтрализатора, образуя с ним единую деталь. Подобное ноу-хау, если таковым его можно назвать изготавливается вручную, и имеет множество достоинств:

  — пламегаситель обладает максимальным объемом, в результате чего работает максимально продуктивно;

  — прочный корпус из термоустойчивой нержавеющей стали, что повышает его рабочий ресурс.

  Главное при изготовлении такой детали четко знать всю последовательность действий, ведь все придется делать вручную.

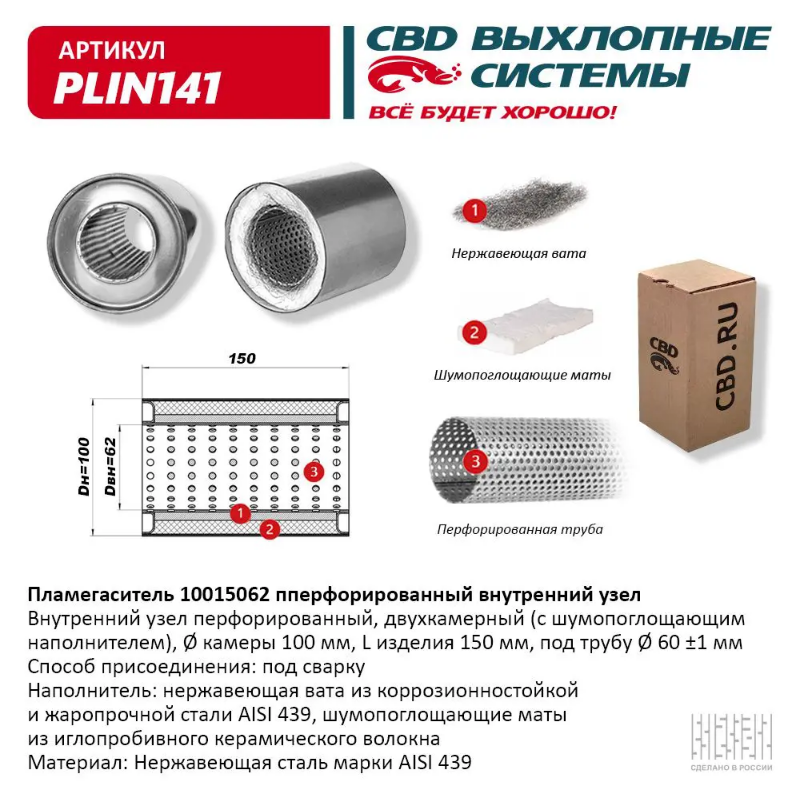

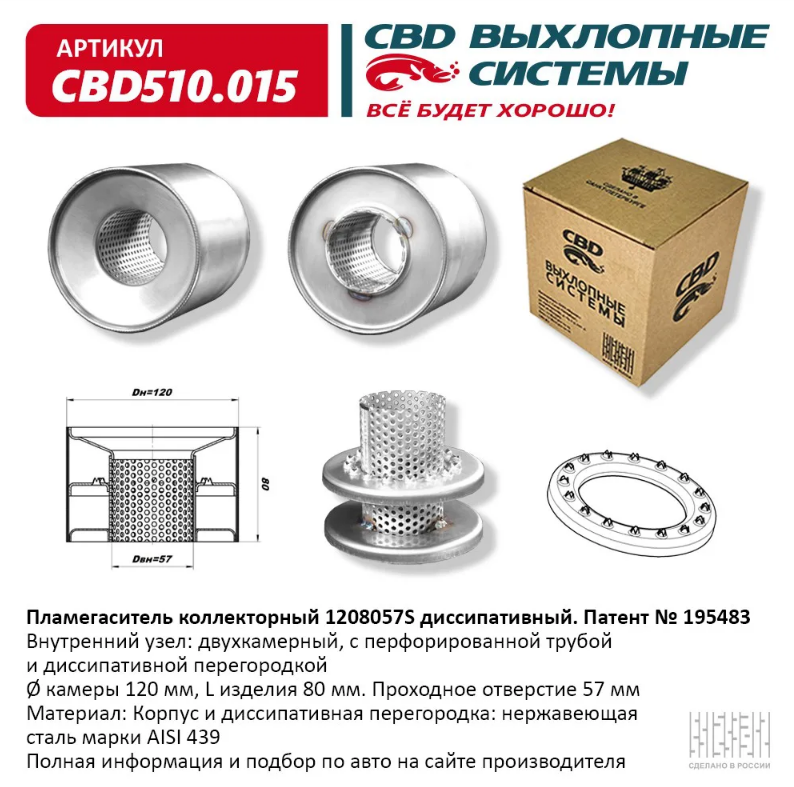

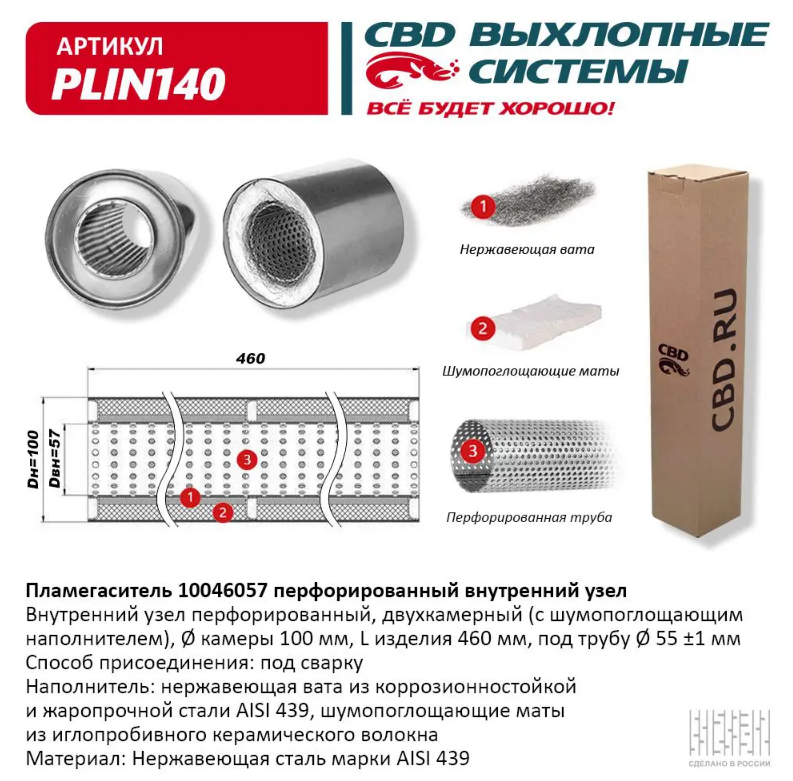

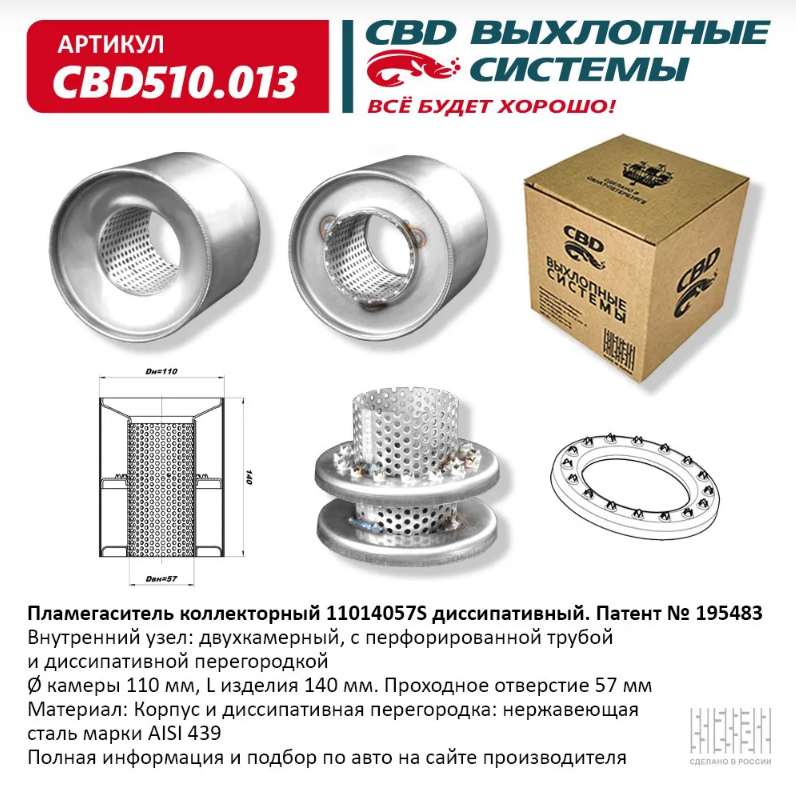

  Наши пламегасители

  Поскольку в нашей стране ситуация с использованием каталитических нейтрализаторов представлена совсем в другом свете, соответственно в сервисных центрах и автомагазинах сейчас повышенным спросом пользуются производимые у нас пламегасители. Но, к сожалению, большинство из них вовсе не соответствуют всем критериям этой детали, однако встречаются и такие конструкции, которые составляют серьезную конкуренцию пламегасителям, производимым известными брендами. К тому же они имеют адекватную цену.

  Чем катализатор отличается от пламегасителя?

  Каталитический нейтрализатор – это деталь системы выхлопа, которая располагается на приемной трубе, или за ней, и предназначается для очистки выхлопных газов от вредных соединений. Внутри него расположена конструкция из керамики по внешнему виду напоминающая пчелиные соты.

  Ее назначение – увеличение площади поверхности с платиноиридиевым сплавом, которая контактирует с выхлопными газами, подавляя содержание вредных веществ в них. В результате этого, протекает бурная химическая реакция с выделением тепловой энергии, которая разогревает катализатор. В случае, когда этот элемент полностью исправен, после прохождения выхлопных газов через него концентрация СО2 находится в пределах нормы, что полностью соответствует международным экологическим требованиям.

  Приходится констатировать факт, что катализаторы очень быстро выходят из строя именно в нашей стране. Причина этому – некачественный бензин, точнее содержание в нем тетраэтилсвинца, который попросту забивает соты каталитического нейтрализатора, и его способность пропускать отработанные газа сильно снижается.

  Что делать, если машина вдруг начала «тупить»?

  Вполне возможно, что виной всему забитый катализатор. Это все равно, что закупорить пробкой выхлопную трубу. Через определенный период эксплуатации автомобиля, каталитический нейтрализатор начинает терять свою пропускную способность, и отработанные газы скапливаются в его районе.

  Это ухудшает работу силового агрегата, и снижает его мощность.

  Со временем внутренняя часть забитого катализатора неизбежно разрушается, соты разрушаются от температуры и внутри корпуса появляется дребезг. Также возможно их повреждение вследствие механического воздействия (удара), поскольку соты сделаны из хрупкого материала.

  Поскольку в состав каталитического нейтрализатора входит платиноиридиевое напыление, такая деталь достаточно дорого стоит. Отсчет цены начинается с 350 евро. Бывает и так, что в выхлопной системе содержится два либо четыре этих элемента. Впечатлительная сумма получается? Действительно, да. Если еще и учесть, что на эту деталь нет вообще никакой гарантии, и она может выйти из строя сразу после установки.

  Существует или нет какая-то альтернатива катализатору, либо его более дешевый аналог?

  Действительно, дешевый вариант есть – заменить нейтрализатор пламегасителем, либо установить универсальный катализатор.

  Можно или нет, полностью исключить катализатор из системы?

  Однозначный ответ – нет. Поскольку это послужит причиной выхода из строя основного резонатора, так как катализатор помимо своей основной функции, является еще и предварительным резонатором. Единственный выход, это заменить забитый катализатор новым, либо поставить вместо него пламегаситель.

  Можно ли поменять только один катализатор?

  Здесь необходимо учитывать, что при выходе из строя одного элемента, другие так же будут находиться в неисправном состоянии. Например, в случае отказа одного из катализаторов системы можно выполнить замену обоих нижних, либо обоих верхних нейтрализаторов, в зависимости от того, где располагается неисправный элемент.

  Замена одного элемента нецелесообразна, поскольку будет возникать разница в противодавлении обеих сторон, что негативно отразится на работе мотора.

  Почему катализатор имеет такую высокую цену?

  Как было отмечено, в состав его конструкции входит напыление из драгметаллов. Чаще всего это платина, иридий, родий либо палладий. В европейских странах отслуживший свое катализатор подлежит взаимозачетной замене. Увы, у нас такого нет.

  Существуют или нет модели пламегасителей, которыми можно заменить катализатор?

  Да, такие элементы для популярных моделей автотранспорта уже существуют.

  Как сделать пламегаситель своими руками:

Автор

Super User

Комментируют

Топ блоги

Новости компании Haima 2016.

Volvo представила в Женеве свой универсал V90

Новый Q2 от AUDI

Почему в дизеле из выхлопной трубы может валить черный дым?

Обзор Acura ILX 2016.

Пламегаситель в современных автомобилях и его основные особенности.

Время прочтения Время на прочтение: 4 мин. 14 сек.

Сложность материала Для любителей — 3 из 5

22.07.2019

Несколько десятилетий назад к основным задачам системы выхлопа добавилась еще одна — охрана окружающей среды от вредных выбросов. Ничего не имея против борьбы за чистоту окружающей среды, автомобилисты, тем не менее, стали заложниками «бомбы замедленного действия». Она называется каталитический нейтрализатор.

Что такое и зачем нужен пламегаситель

Сам термин пришел в обиход автомобилистов от оружейников. Так называют нехитрое устройство, которое рассеивает пламя во время выстрела. Он ничего не гасит, а именно рассеивает, избавляя стенки системы выхлопа от лишней нагрузки. Никто бы и не вспоминал о пламегасителях в контексте двигателей внутреннего сгорания так широко, если бы не катализаторы.

Нейтрализатор отработанных газов вещь, безусловно, полезная. С его помощью система управления двигателем отслеживает количество несгоревшего кислорода в выхлопе (выражается греческой литерой лямбда) и может значительно снизить уровень содержания вредных веществ, дожигая их в процессе работы. Конечно, катализатор стал еще одним звеном в цепи, которая отбирает мощность у двигателя, поскольку для проталкивания огромной массы газов через керамические соты нужны дополнительные лошадиные силы.

Но это не самое страшное. Основная проблема, которую катализаторы предоставили водителю, заключается в их дороговизне и малом сроке службы. Первое объясняется тем, что в конструкции нейтрализатора задействованы драгметаллы (платина, в том числе), а также дороговизне и хрупкости керамического элемента. Он быстро забивается, поскольку бензин у нас не самого лучшего качества, и быстро разрушается от малейшего удара по корпусу.

Выход был найден. Вместо катализатора врезается дополнительный элемент, фактически еще один резонатор, а система управления двигателем благополучно обманывается перепрограммированием. В результате двигатель начинает дышать полной грудью, немного вырастает мощность и уровень содержания вредных веществ в выхлопе. Разумеется, в Европе и в Штатах такую машину не подпустили бы и близко к дороге общего пользования, но у нас пока терпят.

Как устроен пламегаситель

Стоп. А почему бы просто не выбросить катализатор и вварить вместо него кусок хорошей трубы? Все сложнее, чем кажется. Катализатор не просто дожигает несгоревшее топливо и контролирует уровень выброса, но работает в качестве дополнительного резонатора. Он снижает уровень шума и вибрации, берет на себя часть температурной и вибрационной нагрузки от штатного резонатора и глушителя. Поэтому просто взять и удалить катализатор не получится.

Более того. В современных мощных двигателях могут быть установлены четыре катализатора. И если хотя бы один из них вышел из строя, менять придется все сразу. Или ставить четыре пламегасителя, поскольку разница в давлении системы выхлопа в разных ветках негативно сказывается как на работе двигателя, так и на его ресурсе.

Вместо катализаторов, сколько бы их там не было, устанавливают пламегасители прямоточного типа с системой снижения уровня шума. Они представляют собой корпус, диаметр которого гораздо больше самого трубопровода. Внутри корпуса устанавливают перфорированную трубу, равную по диаметру трубопроводу. Диаметр отверстия перфорации зависит от характеристик двигателя и конструкции системы выхлопа.

Корпус выполнен не просто в виде банки, как у резонатора, а с двухслойной стенкой. Между стенками укладывается шумоизоляционный термостойкий материал, который вдобавок работает как теплоизолятор. Таким образом, правильный пламегаситель борется с шумом как методом поглощения набивкой, так и методом отражения волн от стенок двойного корпуса.

Более сложные пламегасители, которые разработаны специально для конкретной модели двигателя, имеют в конструкции дополнительную резонирующую камеру конусного или спиралевидного типа. В комплексе эти три меры приносят довольно позитивные результаты. Уровень шума снижается, по крайней мере, становится не выше штатного. При этом есть возможность корректировать тон звука выхлопа. Через какое-то время набивка из минерального волокна обязательно выгорает, но критических изменений в работе двигателя и в уровне шума мы не заметим.

Существует еще одна методика замены катализатора на пламегаситель. Она заключается в использовании штатного корпуса катализатора, куда вместо керамического элемента устанавливается сам пламегаситель. Преимущества такого метода очевидны:

1.      Заводские корпуса нейтрализаторов обычно изготовлены из качественной нержавеющей стали.

2.    Конструкция встроенного пламегасителя может быть адаптирована к конкретному двигателю и учитывать потребности хозяина автомобиля.

3.    Объем корпуса пламегасителя максимальный, что позволит внедрить любые конструктивные решения.

Установка пламегасителей на подержанные автомобили уже не роскошь, а необходимость, поэтому ответственность, с которой должна быть выполнена эта работа, не обговаривается.
