Как померить расстояние между болтами на дисках: Разболтовка колесных дисков

Верный способ определить разболтовку при замене диска

Если хочется освежить свое авто, но без лишних капиталовложений, то имеет смысл задуматься над заменой колесных дисков. Главное, не забыть о важности соблюдения разболтовки, под которой подразумевается размер крепежных отверстий, предназначенных для фиксации дисков.

Показатели дисковых размеров

Входит болт в отверстие и ладно. Именно так думают многие новички в автомобильном деле, даже не задумываясь над тем, насколько важно подбирать штифты в полном соответствии с указанной на дисках маркировкой. К слову, последняя представляет собой зашифрованную аббревиатуру, состоящую из буквенно-числовых символов.

И хотя новичку эта комбинация может показаться нечитаемой абракадаброй, разобраться в ней не так уж сложно. Для этого достаточно просто научиться правильно читать шифр, учитывая следующие нюансы:

  • Под первой цифрой подразумевается ширина дискового обода в дюймах.
  • Следующий символ – буквенный. И если в его качестве используется английская J, то эти диски подходят исключительно для моноприводного автотранспорта, вне зависимости от того, о заднем приводе идет речь или о переднем. Если же в маркировке будет использовано сразу две буквы J, то диск подойдет только для авто с колесной формулой 4×4.
  • Далее идут цифры, которые обозначают общее число болтов и размер отверстий для них. Проще говоря, речь идет о той самой разболтовке, и если, к примеру, перед водителем комбинация 498, то это значит, что ему понадобится 4 штифта, подходящих для отверстий размером в 98 мм. К слову, речь идет о минимальном пороге и сегодня можно приобрести диски с 4,5 и 6 крепежными болтами, размер отверстий для которых может варьироваться в диапазоне от 98 до 139,7 мм.
  • Сложнее обстоят дела с вылетом диска, значение которого может быть как положительным, так и отрицательным, представляя собой отдельное буквенно-числовое сочетание. Пример – ET30, ET-40 и пр.

В самую последнюю очередь указывается размер центрального отверстия диска, соблюдение соответствия которого считается не таким критичным, поскольку в случае чего остается возможной подгонка.

Как самостоятельно определить разболтовку

Нередки ситуации, когда автолюбителям приходится сталкиваться с отсутствием маркировки и, как следствие, сложностями с ее идентификацией.

Тем не менее, такая проблема вполне решаема, причем с помощью имеющихся в наличии подручных средств, а точнее, одной только линейки.

Так, достаточно просто измерить расстояние между окнами и диаметр отверстий, не забыв умножить полученные величины на определенные коэффициенты, которые напрямую зависят от количества крепежных элементов. Для удобства все они внесены в следующую вспомогательную таблицу:

Количество болтов, шт Коэффициент
3 1,155
4 1,414
5 1,701
6 2
10 3,326

Формула для расчета и таблицы совместимости

Конечно же, использовать линейку стоит в самую последнюю очередь, поскольку этот измерительный прибор дает пусть и незначительную, но вместе с тем, нежелательную погрешность. Да и зачем мучиться, если можно воспользоваться готовыми таблицами совместимости, за считанные минуты найдя в них собственную модель авто и соответствующую ей маркировку дисков.

Что касается формулы разболтовки, то этот вопрос лучше всего рассматривать на конкретном примере. И если перед глазами маркировка 7,5Jx16h34/98ET30d60, то это значит, что доводится иметь дело с дисками с 7,5-дюймовой шириной и 16-дюймовым диаметром обода, устанавливаемыми на переднее или заднеприводное авто.

Что касается комбинации h3, то они по большому счету принимаются ко вниманию только специалистами автосервиса, обозначая наличие двух кольцевых выступов. 4/98 – четыре отверстия с диаметром по 9,8 мм, ET30 – маркировка вылета диска в положительном значении, а d58,5 – размер ЦОД.

Опасность неправильной разболтовки

Не стоит пренебрегать рекомендацией соблюдения разболтовки, поскольку возможные последствия могут оказаться плачевными. Среди них: перспектива преждевременного выхода из строя подвески и увеличение люфтов рулевого колеса, которое при длительной эксплуатации с неправильно подобранными креплениями для дисков может отвалиться от колонки.

К прочим возможным неприятностям стоит отнести перекос колеса, чаще всего возникающий при несоответствии количества и диаметра крепежей, а также появление трещин и сквозного повреждения дисков, которые могут просто не выдержать нагрузки на подвеску при несовпадающем значении вылета.

Именно поэтому ни в коем случае не следует игнорировать маркировку, используя для дисковой фиксации первые попавшиеся под руку штифты.

Оценить статью

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

0

Понравилась статья? Поделиться с друзьями:

Похожие статьи

Что делать, если расстояние между винтами не совпадает с расстояниями на дисках?

При покупке дисков для вашего автомобиля, особенно тех, которые продаются в объявлениях, необходимо знать размеры, которые позволят их собрать. Одним из наиболее важных является расстояние между крепежными винтами, поскольку с центральным отверстием, особенно когда оно слишком большое, легко справиться. Так как вы можете проверить этот параметр?

Диски сегодня – очень разнообразны, но расстояние между болтами часто не меняется с годами, что позволяет установить современное колесо на автомобиль постарше.

Без правильного выбора этого параметра будет невозможно прикрутить колесо к ступице, или не обязательно потребуются необходимые модификации (плавающие винты или дистанционные ступицы).

Расстояние между болтами описывается двумя значениями: количество отверстий для болтов или гаек и диаметр круга, на котором лежат центры крепежных отверстий обода. Пример: 5 × 100, что означает, что обод прикреплен пятью винтами к ступице, а отверстия лежат на окружности диаметром 100 мм.

Лучше всего при покупке обода купить тот же ровный шаг. Однако не все знают, что требуется для его автомобиля. Как это проверить?

Нет сомнений, что колеса автомобиля становятся больше. Еще 20 лет назад колесо диаметром 18 дюймов считалось действительно большим и …

Где проверить расстояние между болтами?

Предпочтительно в Интернете, в частности в поисковиках колес, например, в магазинах, предлагающих диски, есть поисковые системы, где после ввода марки и модели, а также версии двигателя будет появляться информация о заводских дисках.

Другой способ — использовать каталог в мастерской вулканизации, которая обычно предлагает колесные диски. Вы также можете измерить расстояние.

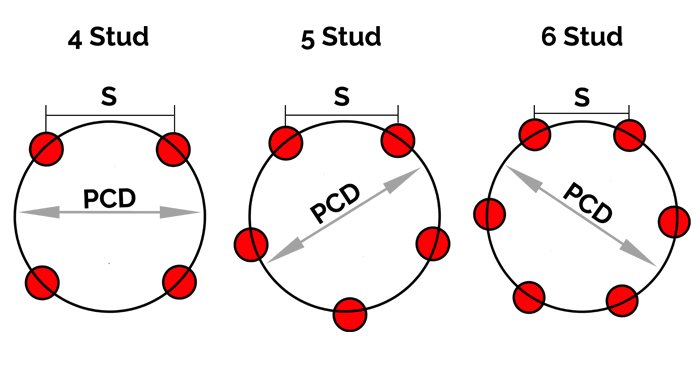

Как измерить расстояние между болтами?

Лучший измерительный инструмент — это суппорт. Самые простые позволяют измерять до 150 мм, и редко расстояние между болтами больше. Штангенциркуль является точным, и для такого измерения важны не только миллиметры, но и десятые доли. Например, популярная Honda Civic имеет расстояние 114,3 мм.

Наличие четного количества отверстий не должно быть проблемой при этом измерении. Расстояние между центрами противоположных отверстий определяется, но центр отверстия не должен определяться каким-либо образом.

Просто измерьте по внутреннему краю одного отверстия и снаружи противоположного. Другой способ — измерить расстояние от внутреннего края до противоположного края и добавить диаметр отверстия к измеренному значению.

Хуже с нечетным количеством отверстий . Однако, вопреки внешнему виду, это не сложно, в свою очередь сделайте, как показано ниже.

Измерьте три значения:

  • диаметр центрального отверстия в ободе (назовем это A),
  • диаметр отверстия для винта (B)
  • расстояние между краем монтажного отверстия и краем центрального отверстия — ближайшими краями (C).

Если вы сложите эти значения (A + B + C) и снова добавите значение C к сумме, вы получите желаемый результат.

Что делать, если расстояние между винтами не совпадает?

Если у вас уже есть или вы покупаете диски, которые немного отличаются по размеру болтов (например, 4 × 100 вместо 4 × 98), вы можете спасти себя двумя способами. Во-первых, купить плавающие болты или гайки (в зависимости от типа крепления). Они дают возможность монтажа дисков с интервалом, отличающимся до 2 мм.

Другим способом является покупка или изготовление проставочного кольца, которое крепится на ступице, которая может не только изменять расстояние между болтами, крепящими обод, но и их количество.

Поделиться в соцсетях:

Как измерить центр болта

  • Измерение центра болта

Болт Образец или центр болта — это диаметр воображаемой окружности, образованной центры колесных ушек.



Нечетный (5 болтов)

На колесах с 5 упорами нет отверстие прямо напротив любого отверстия. Обратите внимание, что измерение является только оценкой, если точно не измерено с помощью калибра для болтового соединения.

Измерьте расстояние от центра одного отверстия до точка на полпути между двумя отверстиями прямо напротив болта круг. Вы должны немного скорректировать



Четный (4, 6 или 8 болтов)

Мера от центра к центру отверстий прямо напротив друг друга.





АЛЬТЕРНАТИВНЫЙ МЕТОД для 5 болт колеса

Измерить расстояние между центром одного болтового отверстия и центром болтового отверстия прилегающий к нему. Сравните измерение с таблицей ниже.

Размер А
Болт Образец
2 5/8 дюйма 5 на 4,5 дюйма
2 3/4″ 5 на 4,75 дюйма
3 дюйма 5 на 5 дюймов
3 1/4″ 5 на 5,5″
