Как поменять задние пружины на ваз 2106: Замена задних пружин на ВАЗ 2101-2107 Классика — Шины для спецтехники, шины для погрузчика

Содержание

инструкция по замене задних и передних пружин на сайте АвтоПаскер

Провести визуальный контроль состояния пружин и при необходимости заменить их следует при:

Снижении плавности хода;
Скрипе, скрежете, характерном звуке соударения витков при наезде на неровности;
Перекосе передней части автомобиля;
Заметной «просадке» переда по отношению к задней части автомобиля.

Особенности замены передних пружин на ВАЗ 2106

ВАЗ 2106 – достаточно простой в устройстве автомобиль, а поэтому замена передних пружин не является сложной задачей. Произвести замену данного элемента подвески можно самостоятельно, для чего потребуется:

Набор рожковых гаечных ключей, специальный и баллонный ключи.
Домкраты (гидравлический и винтовой).
Молоток.
Монтажная лопатка.
Щетка по металлу.

Стоит отметить, что пружины следует менять исключительно парами – замена одной пружины не допускается.

Инструкция

Ослабьте крепежные болты передних колес (при выполнении данной операции автомобиль должен стоять на колесах).

Вывесьте переднюю часть автомобиля (можно вывешивать стороны поочередно, используя винтовой домкрат).
Демонтируйте переднее колесо с той стороны, где собираетесь менять пружину.
Удерживайте шток амортизатора от проворачивания и ослабьте затяжку гайки. После этого полностью открутите гайку, снимите пружинную шайбу, шайбу подушки и верхнюю подушку крепления амортизатора.
Открутите гайки крепления кронштейна к рычагу подвески (2 штуки), а затем снимите пружинные шайбы.
Демонтируйте амортизатор (снимается вниз, через монтажное отверстие в рычаге подвески).
Слегка открутите две крепежные гайки нижнего рычага подвески к оси.
Установите под нижний рычаг подвески домкрат.
Слегка нагрузите подвеску (потребуется для облегчения отсоединения стабилизатора поперечной устойчивости).
Открутите крепежные гайки скобы подушки стабилизатора поперечной устойчивости, снимите шайбы, а затем снимите со стабилизатора скобу подушки и саму подушку.
Ослабьте гайку пальца нижнего шарового шарнира, которой он крепится к поворотному кулаку, а затем отверните ее до совпадения с торцом пальца.
Уберите домкрат.
Несколько раз резко ударьте по наружной поверхности нижнего ушка поворотного кулака (для извлечения из него пальца шарового шарнира).
Установите домкрат под нижний рычаг подвески, но не нагружайте подвеску.
Открутите гайку пальца шарового шарнира.
Немного разгрузите подвеску, опустив нижний рычаг (делайте это очень осторожно), а затем переведите при помощи монтажной лопатки штангу стабилизатора поперечной устойчивости через шпильки крепления скобы.
Полностью разгрузите подвеску и уберите из-под рычага домкрат.
Обеспечьте себе доступ к пружине, для чего закрепите верхний рычаг подвески при помощи проволоки в максимально возможном верхнем положении. От поворотного кулака рычаг отсоединять не следует.

Подденьте пружину снизу, а затем извлеките ее нижний конец из опорной чашки. Используйте монтажную лопатку. Данную операцию выполняйте максимально осторожно, чтобы избежать выстреливания пружины.
Демонтируйте пружину с вашего ВАЗ 2106.
Снимите прокладку пружины с верхней опорной чашки.

Далее приступаем к установке новой пружины:

Установите новую прокладку на новую пружину. Для этого можно использовать изоленту.
Произведите монтаж пружины: придерживайте пружину и проденьте монтажную лопатку в монтажное отверстие для амортизатора, после чего зафиксируйте с ее помощью нижний виток пружины. При установке пружины торец ее нижнего витка должен совпасть с началом винтовой поверхности рычага подвески.

Установите домкрат под нижний рычаг подвески, слегка нагрузите пружину, направьте ее виток на винтовую поверхность нижней опорной чашки. Используйте для этого монтажную лопатку.
Повысьте нагрузку на подвеску, после чего подведите шпильку крепления скобы крепления стабилизатора к стабилизатору поперечной устойчивости.
Переведите штангу стабилизатора через шпильку, используя монтажную лопатку.

Дальнейшая установка деталей выполняется в обратном демонтажу порядке.

Данное руководство является альтернативным и существенно отличается от традиционного метода с использованием «стяжки пружин». Будьте внимательны и осторожны. Напоминаем, что самостоятельное обслуживание автомобиля требует особых навыков и знаний.

Купить передние пружины для ВАЗ 2106

Хотите купить пружины ВАЗ 2106 на выгодных условиях? Тогда ознакомьтесь с нашим каталогом. Тысячи автовладельцев выбирают наш магазин благодаря таким преимуществам, как:

Высокое качество запчастей;
Широкий ассортимент запчастей в наличии;
Приемлемые цены;
Возможность доставки по всей РФ.

Если у вас остались вопросы, то свяжитесь с менеджерами нашего магазина по телефону 8–965–396–04–71.

Как поменять пружины на ваз 2106 задние

Рейтинг статьи

Загрузка. ..

Как поменять пружины на ваз 2106 задние

скачать фото на мобильник

Содержание:-
Руководство по эксплуатации, техническому
обслуживанию и ремонту автомобиля ВАЗ 2106

Замена пружины задней подвески на автомобиле ВАЗ 2106

Заменяйте на автомобиле ваз 2106 пружину задней подвески при наличии у нее механических повреждений или значительной осадки. Признаки осадки пружины: ухудшение плавности хода, частые «пробои» подвески; видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, появившиеся в процессе эксплуатации; сильно выраженные следы соударения витков пружины.
По длине под нагрузкой 2950 Н (305 кгс) пружины разделяются на две группы:
— группа А — длина больше 273 мм;
— группа В — длина равна или меньше 273 мм. Пружины задней подвески имеют маркировку краской по наружной стороне витков: группа А — желтой краской; группа В — зеленой. Верхний и нижний витки пружины одинаковые.
Для замены на автомобиле ваз 2106 пружины задней подвески вам потребуются: два ключа «на 19», монтажная лопатка.

ПОЛЕЗНЫЙ СОВЕТ
Замену пружин удобнее выполнять на подъемнике с помощником.

1. Если вы работаете на подъемнике, установите под балку заднего моста опору и опустите автомобиль, слегка нагрузив подвеску.

ПРИМЕЧАНИЕ
Если вы работаете на смотровой яме, пункт 1 выполнять не надо.

2. Отсоедините от заднего моста нижний шарнир амортизатора (см. «Замена амортизатора задней подвески»). Отведите амортизатор в сторону, чтобы он не мешал работать.

3. Поднимите автомобиль, чтобы разгрузить пружину. Оперев монтажную лопатку на опору пружины, выведите нижний виток пружины из опоры вперед по ходу автомобиля ваз 2106.

ПРЕДУПРЕЖДЕНИЕ
Поднимая автомобиль, следите за тормозным шлангом, соединяющим трубопровод с задним мостом. При натяжении шланга прекратите подъем автомобиля и продолжайте работу по снятию пружины.

4. Снимите с автомобиля ваз 2106 пружину задней подвески.

ПРЕДУПРЕЖДЕНИЕ
Снятие и установку пружины задней подвески на автомобиле ваз 2106 выполняйте с максимальной осторожностью во избежание «выстреливания» пружины из подвески и получения травм.

5. Снимите нижнюю прокладку пружины с опоры на балке заднего моста.

6. Снимите верхнюю прокладку пружины с опоры на кузове.

ПРИМЕЧАНИЕ
Поверхности а верхней 2 и нижней 1 прокладок, контактирующие с крайними витками пружины, и. . нижней опорной чашки 3 выполнены винтовыми.

7. Закрепите на новой пружине новые прокладки (например, изоляционной лентой) так, чтобы их винтовые поверхности совпадали с витками пружины.

ПРИМЕЧАНИЕ
При установке пружины необходимо обеспечить совпадение начала б винтовой поверхности прокладок с торцом а витка пружины.

8. Установите пружину задней подвески с прокладками на автомобиль ваз 2106 в порядке, обратном снятию. Поверните пружину так, чтобы.

9. . совпали винтовые поверхности нижней прокладки и опорной чашки на картере заднего моста.
10. Установите на место снятые детали в порядке, обратном снятию.

ПРИМЕЧАНИЯ
Устанавливайте на автомобиль ваз 2106 слева и справа пружины задней подвески одной группы. Пружины меняйте парами и вместе с прокладками.
Устанавливайте пружины одного класса с пружинами передней подвески. В исключительных случаях, когда в передней подвеске установлены пружины класса А, допускается установка в заднюю подвеску пружин класса В.

ПОЛЕЗНЫЙ СОВЕТ
Оптимальным при снятии и установке пружин является применение каких-либо универсальных стяжек пружины из числа имеющихся в свободной продаже.

Замена пружин задней подвески Ваз 2106

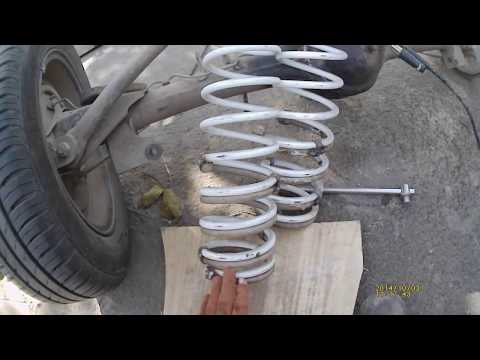

Для замены задних пружин Ваз 2106 отсоединяем амортизатор от кронштейна балки заднего моста и тягиваем пружину двумя специальными стяжками

Вместо стяжек пружин можно использовать две-три прочные скобы, которые вставляются с двух противоположных сторон в пружину, сжатую весом автомобиля. При вывешивании колеса они не дадут пружине полностью разжаться

Руками отжимаем балку заднего моста вниз и вынимаем пружину

Под нижнюю часть пружины задней подвески подложена пластмассовая прокладка, а сверху установлена резиновая виброизолирующая прокладка. Проверяем состояние резиновых прокладок и, если необходимо, заменяем их новыми. Установка пружин Ваз 2106 задней подвески выполняется в последовательности обратной снятию. Аналогично заменяем вторую пружину. Обе пружины устанавливаем одной и той же группы (с маркировкой на наружной поверхности витков краской одного цвета). На Ваз 2106 устанавливают пружины класса А (желтый цвет). В исключительных случаях допускается установка пружин класса Б (зеленый цвет).

При необходимости заменяем отбойник задней пружин, смочив его перед установкой мыльным раствором. На этом замена пружин задней подвески Ваз 2106 завершена.

Замена пружины задней подвески на автомобиле ВАЗ 2106

ПОЛЕЗНЫЙ СОВЕТ
Замену пружин удобнее выполнять на подъемнике с помощником.

ПРИМЕЧАНИЕ
Если вы работаете на смотровой яме, пункт 1 выполнять не надо.

Поднимая автомобиль, следите за тормозным шлангом, соединяющим трубопровод с задним мостом. При натяжении шланга прекратите подъем автомобиля и продолжайте работу по снятию пружины. 4. Снимите с автомобиля ваз 2106 пружину задней подвески.

5. Снимите нижнюю прокладку пружины с опоры на балке заднего моста.

6. Снимите верхнюю прокладку пружины с опоры на кузове.

Поверхности аверхней 2 и нижней 1 прокладок, контактирующие с крайними витками пружины, и…

… нижней опорной чашки 3 выполнены винтовыми.

7. Закрепите на новой пружине новые прокладки (например, изоляционной лентой) так, чтобы их винтовые поверхности совпадали с витками пружины. ПРИМЕЧАНИЕ

При установке пружины необходимо обеспечить совпадение начала б винтовой поверхности прокладок с торцом а витка пружины.

8. Установите пружину задней подвески с прокладками на автомобиль ваз 2106 в порядке, обратном снятию. Поверните пружину так, чтобы…

9.… совпали винтовые поверхности нижней прокладки и опорной чашки на картере заднего моста.
10. Установите на место снятые детали в порядке, обратном снятию.

Как заменить задние пружины на ВАЗ 2107

Замена задних пружин на автомобилях классических моделей, таких, например, как ВАЗ 2107, выполняется в двух случаях: при значительном проседании одной из них или в случае механического повреждения. Следует обязательно помнить, что менять нужно обе одновременно, иначе машина потеряет устойчивость на дороге из-за перекашивания на одну сторону. В отличие от передних, замена задних пружин не требует специальных приспособлений и может быть выполнена за 1-2 часа без особых трудозатрат. В частности, для замены передних пружин нужен комплект специальных съемников.

Задние пружины для ВАЗ 2107 выпускаются двух типоразмеров:

Тип А – длина превышает 273 сантиметра – красный цвет;
Тип В – длина меньше или равна 273 см – зеленый цвет.

Для работы необходимо запастись инструментами:

Два ключа на 19;
Два ключа на 10.

Кроме того, необходимо приобрести две пружины и два запасных комплекта резиновых подставок. Если пружины менять обязательно, то подставки могут оказаться пригодными к дальнейшей эксплуатации. Однако лучше их тоже поменять, пока авто в разобранном состоянии, чтобы не пришлось потом повторно выполнять ту же работу.

Чтобы снять пружины на ВАЗ 2107, нужно открутить все детали, мешающие свободному движению моста в вертикальной плоскости. Сначала при помощи ключей на 10 нужно открутить тягу регулятора давления тормозной жидкости.

После этого, во избежание повреждения тормозных трубок, нужно ключом на 10 выкрутить болт крепления тройника тормозных трубок.

Дальше двумя ключами на 19 откручиваем нижнее крепление амортизатора с той стороны, где планируется замена.

После этого поддомкрачиваем зад машины с той стороны, где вы планировали работать, мост опускается и деталь освобождается. Вынимаем заменяемую деталь вместе с верхней и нижней резиновыми подкладками, а на ее место устанавливаем новую.

Следует обратить внимание на наличие выступов на подкладках с обеих сторон. С одной стороны в выступ упирается конец витка, другой упираем:

в выступ на корпусе автомобиля для верхней подкладки;
в выступ на площадке моста для нижней подкладки.

0 0 голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Оставьте комментарий! Напишите, что думаете по поводу статьи.x

Adblock
detector

✅ Как поменять пружины на ваз 2106

Замена задних и передних пружин ВАЗ 2106

Необходимость такого мероприятия, как замена задних пружин ВАЗ 2106, вызвана их износом или разрушением. Износ выражается в просадке автомобиля в процессе эксплуатации, разрушение случается при постоянной перегрузке или езде по проселочным дорогам. Некоторые автолюбители снимают пружины с целью поменять изношенные резиновые проставки, из-за которых кузов автомобиля тоже может осесть.

Замену пружин ВАЗ 06 можно производить на открытой ровной площадке, имея хорошие противооткатные средства, так как машину придется поднимать и опускать несколько раз. Сам процесс несложен, выполнить его под силу почти каждому владельцу ВАЗ 2106. Для этого понадобятся:

домкрат и баллонный ключ;
противооткатные башмаки или удобные камни;
набор накидных или рожковых ключей;
2 стяжки для пружин;
невысокая деревянная колодка или шлакоблок;
мощная плоская отвертка;
молоток;
тканевые перчатки.

При подобных ремонтах тканевые перчатки надевают, чтобы не поранить руки в процессе работы о выступающие части подвески и кузова автомобиля. Стяжки для пружин можно найти у кого-то из знакомых автолюбителей, это приспособление имеется в арсенале у многих водителей ВАЗ 2106. В крайнем случае его можно приобрести в магазине автомобильных товаров. Замена пружин предусматривает и замену резиновых проставок, которые служат прокладкой между верхним витком изделия и стаканом в кузове авто.

Замена задних пружин ВАЗ 2107, ВАЗ 2106.

Откручиваем амортизатор с кронштейна заднего моста и…

Убедимся в целостности резиновых прокладок и в случае необходимости, меняем их на новые. Устанавливаем пружину в обратном порядке.

Для того чтобы поменять пружины передней подвески вам потребуется вооружиться гаечными ключами («13», «22»), двумя домкратами, ключом для колесных болтов, молотком и металлической щеткой для чистки загрязнений.

Инструкция по выполнению работ с задними пружинами

Перед тем как приступить к выполнению замены, следует подложить 2 башмака под колесо, находящееся по диагонали от снимаемого. Замена задних пружин начинается с откручивания и снятия колеса, после чего под конец балки заднего моста надо подставить колодку и опустить домкрат. Машина всей массой ляжет на колодку и сожмет пружину. Колодка должна стоять таким образом, чтобы не мешать откручиванию нижнего крепления амортизатора. Дальше по инструкции.

Ослабить гайку крепления амортизатора, открутить ее и вытащить длинный болт. Амортизатор нужно открутить, чтобы можно было потом извлечь пружину.

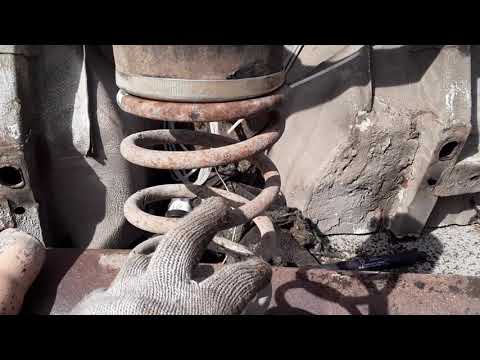

Наложить на витки пружины 2 стяжки с противоположных сторон и надежно зафиксировать, поджав за шпильки ключом.
Поднимать кузов автомобиля домкратом до тех пор, пока не удастся вытащить пружину вместе со стяжками.
Как правило, резиновая проставка прикипает к металлу кузова и остается в стакане, выпадает только железное кольцо. Поэтому нужно с помощью длинной плоской отвертки поддеть резину и извлечь ее из гнезда.
Ослабить захваты стяжек, поочередно раскручивая шпильки ключом. Переставить стяжки на новую пружину и стянуть ее до ориентировочных размеров старой.
На верхний виток пружины надеть новую резиновую проставку с железной шайбой. Конфигурация ее такова, что должна совпадать с формой верхнего витка.

1 — нижняя продольная штанга; 2 — резиновая втулка; 3 — кронштейн крепления нижней продольной штанги к кузову; 4 — распорная втулка; 5 — верхняя продольная штанга; 6 — дополнительный буфер хода сжатия; 7 — пружина; 8 — верхняя чашка пружины; 9 — буфер хода сжатия ; 10 — верхняя изолирующая прокладка пружины; 11 — амортизатор; 12 — нижняя изолирующая прокладка пружины; 13 — поперечная штанга.

Установить деталь в гнездо вместе со стяжками и, поддерживая ее одной рукой, второй опустить домкрат, пока захваты стяжек не расслабятся.
Снять стяжки, прикрутить амортизатор и произвести дальнейшую сборку в обратном порядке.

Вернуться к оглавлению

Как Поменять Задние Пружины На Ваз 2106

Замена задних и передних пружин на ВАЗ 2106

Необходимость такого события, как замена задних пружин ВАЗ 2106, вызвана износом или разрушением. Износ выражается в проседании автомобиля во время эксплуатации, разрушение происходит при постоянной перегрузке, так как это также называется езда по шоссе. Некоторые автовладельцы снимают пружины для сдача

изношенные резиновые прокладки, которые также могут засорить поверхность автомобиля.

Пружины ВАЗ 06 заменены на открытую плоскую поверхность с отличным противооткатным ходом, поскольку машину придется поднимать и опускать несколько раз. 1. Статья о замене масла в коробке передач на ВАЗ 2108, 2109, 21099. Вы узнаете, как заменить масло в карбюраторе и коробке передач на коробке впрыска без щупа. Начнем с подготовительных работ по настройке времени и зажигания. Как установить зажигание на ВАЗ 2106, показано в. Процесс прост, он доступен практически каждому владельцу ВАЗ 2106. Это полезно для этой цели:

домкрат не колесный гаечный ключ;
колесные выемки, другими словами удобные камни;
набор ключей, другими словами, гаечные ключи;
5 рулевых тяг для пружин;
низкий деревянный блок на другом блоке шлака;
мощная плоская отвертка;
молоток;
тканевые перчатки.

При таком ремонте тканевые перчатки надевают так, чтобы не травмировать руки при работе на выступающих частях подвески, а не на автомобиле. Вы можете легко найти пружинные стяжки у любого из знакомых автовладельцев, это устройство доступно в арсенале многих водителей ВАЗ 2106. В последнем случае его всегда можно приобрести в магазине автозапчастей. Замена пружин не требует замены резиновых прокладок, которые служат прокладкой между верхним витком изделия, а не стеклом в задней части автомобиля.

Инструкция по работе с задними пружинами

Перед заменой сдвиньте 2 башмака под колесо в сторону снятого. Замена задних пружин начинается с отвинчивания колеса, не снимается, позже в конце балки задней оси необходимо заменить блок без опускания домкрата. Вся машина будет лежать на блоке без сжатия пружины. Номер двигателя, ВАЗ 2106, модель автомобиля и номер, модель двигателя, массивная. Наложение должно стой там, чтобы не мешать нижней подвеске амортизатора. Далее про реферат.

Снимите гайку демпфера, открутите ее и не снимайте длинный болт. Амортизатор должен быть отвинчен, чтобы можно было снять пружину.
Поместите соединительные пружины на спиральные пружины 5 сзади и не закрепляйте их плотно, нажав на шпильки ключом.
Согните поверхность кузова, пока вы не сможете снять пружину с помощью зажимов.
У вас, резиновое пространство, приклеенное к металлу корпуса, не остается в стекле, только стальное кольцо падает. Я некоторое время думал о замене передних окон ВАЗ 2106 на стекло, ВАЗ 2106 как. Поэтому вы должны порвать резину с помощью длинной плоской отвертки и не вынимать ее из гнезда.
Ослабьте зажимные зажимы, повернув шпильки по очереди. Замена рулевых наконечников на ВАЗ 2101, 2103, 2105, 2106, а также на разборные тяги ВАЗ. Устройте связи до новой весны; не тяните его до приблизительного размера старого.
Поместите последнюю резиновую прокладку на верхний виток пружины с помощью стальной шайбы. Его конфигурация такова, что она должна соответствовать форме верхней катушки.

Последовательность разборки переднего узла подвески

Замена передних пружин ВАЗ 2106 несколько сложнее, понадобится полностью открутить или снять амортизатор либо открутить его нижний кронштейн крепления, что не очень удобно. Операция затруднена тем, что стойка находится внутри пружины и не даст ее вытащить. В остальном процесс очень похож, только колодку нужно будет подставлять под нижний рычаг подвески. Тут важно соблюдать последовательность.

Снять колесо, подставить колодку под нижний рычаг таким образом, чтобы можно было открутить амортизатор.
Открыв капот, открутить сверху шток амортизатора, а снизу — 2 болта кронштейна, вытащить деталь.
Поставить стяжки на пружину и зафиксировать, не затягивая шпильки.
Вывернуть руль до конца, чтобы получить доступ к гайке нижней шаровой опоры. Ослабить и открутить гайку, легким ударом молотка по втулке выбить из нее палец шаровой опоры. Усилие сжатой пружины поможет его вытолкнуть.
Теперь можно поднимать домкрат и вынимать пружину вместе со стяжками. Дальнейшая работа выполняется, как было описано выше.

Чтобы не покупать новые пружины, владельцы ВАЗ 2106 зачастую приобретают более высокие резиновые проставки, такие имеются в продаже. Еще их ставят под задние пружины с целью приподнять заднюю часть машины для перевозки тяжелых грузов. В этом случае дело упрощается. После извлечения детали стяжки с нее скручивать не понадобится, только поменять резиновое изделие, после чего собрать весь узел.

Как Поменять Задние Пружины На Ваз 2106

Замена ВАЗ 2106 задних и передних пружин

Необходимость такого события, как замена задних пружин ВАЗ 2106, вызвана износом или разрушением. Износ выражается в проседании автомобиля во время использования, разрушение происходит при постоянной нагрузке или при движении по дорогам. Некоторые владельцы автомобилей снимают пружины, чтобы сдача

изношенные резиновые проставки, которые также позволяют кузову осесть.

Пружины ВАЗ 06 могут быть заменены на открытую плоскую поверхность с превосходным противодействием откату, так как машину придется поднимать и опускать несколько раз. Сам процесс прост; практически каждый владелец ВАЗ 2106 может его выполнить.

домкрат и колесный ключ;
сбросьте обувь или удобную гальку;
набор кольцевых или открытых гаечных ключей;
2 рулевых тяги для пружин;
низкий деревянный блок или шлакоблок;
мощная плоская отвертка;
молоток;
тканевые перчатки.

При таком ремонте тканевые перчатки надевают так, чтобы не травмировать руки в выступающих частях подвески и кузова автомобиля. Замок зажигания на замке Ваз выглядит как замок зажигания на ВАЗ-2101. Пружины можно найти у любого знакомого автовладельца, это устройство доступно в арсенале многих водителей ВАЗ 2106. Как поменять глушитель на ВАЗ 2110-11-12. YouTube. В последнем случае его можно приобрести в магазине автотоваров. Как поменять переднюю опору калины. Как прокачать тормоз на ваз 2110? Замена пружин также включает замену резиновых прокладок, которые служат прокладкой между верхним витком изделия и стеклом в задней части автомобиля.

Замена передних пружин подвески ВАЗ 2106 — детальная инструкция

Пока автомобиль «на колесах» сорвите «балонником» крепежные болты колеса.
Поддомкратьте автомобиль винтовым домкратом с той стороны с которой собираетесь менять пружину подвески.
Далее необходимо вывесить колесо и полностью его снять с автомобиля.

После этого снимите амортизатор, это делается следующим образом:

Для этого используйте ключ на «6, 13, 17 и 19».
Шток необходимо удерживать от проворачивания ключом.
Далее ослабляете степень затяжки гайки и снимаете ее.
Также снимите шайбу подушки, пружинную шайбу и верхнюю подушку крепления амортизатора.

8. Открутите две крепежные гайки кронштейна к рычагу и демонтируйте пружинные шайбы.

9. Достаньте амортизатор низом, используя монтажное отверстие в рычаге.

10. Отпустите крепежные гайки, которыми нижний рычаг крепится к оси, но не спешите их снимать.

Теперь пришла очередь второго домкрата (гидравлического)

11. Установите его под нижний рычаг, затем немного поднимите его, для нагрузки подвески и выравнивания нижнего рычага.

12. Снимите стабилизатор поперечной устойчивости.

13. Открутите гайки скобы стабилизатора, и демонтируйте скобу с резиновой подушкой.

14. Открутите не до конца гайку, которая держит палец в ухе поворотного кулака, теперь можете снять нижнюю шаровую опору.

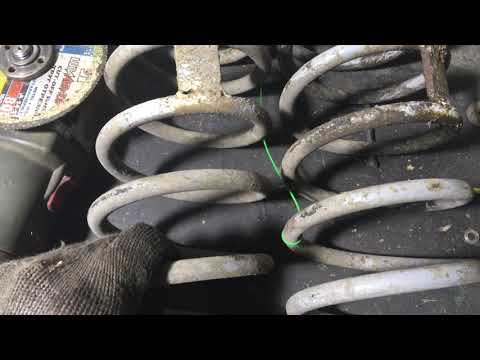

Замена передних пружин ВАЗ 2107, ВАЗ 2106.

Перед заменой передних пружин ВАЗ 2107, ВАЗ 2106 снимаем переднее колесо, откручиваем стабилизатор с нижнего рычага и передний амортизатор . Чтобы снять передние пружины, воспользуемся съемником пружины, состоящее из двух захватов, и устанавливаем съемник между витками пружины.
Устанавливаем съемник внутрь передней пружины и снимаем ее.

Стоит прочесть:

Веревкой или проволокой подтянуть повыше верхний рычаг, тем самым обеспечив доступ к пружине передней подвески.

Монтажкой поддеть нижний конец пружины, вывести его из опорной чашки нижнего рычага.

Также ознакомьтесь

Снять пружину подвески, извлечь прокладку пружины из верхней опорной чашки. После этого можно заменять пружину передней подвески.

Для этого сделать следующее:

Изолентой закрепить прокладку на пружине, установить деталь на место.

Поставить лопатку в отверстие для амортизатора, поддерживая ей пружину, зафиксировать нижний виток. На нижнем рычаге есть винтовая поверхность, которая показывает верное положение пружины. Монтажкой следует добиться этого положения

Установив нижний виток в правильное положение, поддомкратить рычаг, нагрузить пружину. Используя монтажную лопатку, посадить пружину на винтовую поверхность.

Увеличить нагрузку на пружину, установить штангу стабилизатора между двух шпилек, которыми крепится скоба.

Собрать все в обратном порядке.

После этого замену пружин подвески ВАЗ 2106 можно считать завершенной.

Можно ознакомиться:

Замена пружин передней подвески Ваз 2106

Готовим необходимый инструмент, который нам потребуется для замены пружин передней подвески. Нам будут нужны гаечные ключи на «22» и «13», два домкрата один из которых должен быть либо винтовым или гидравлическим, ключ для болтов колес, металлическая щетка для очистки грязи и молоток. Теперь можно приступать к ремонту ваз 2106, для этого:

Снимите с автомобиля колесо и далее снимите амортизатор.
Ослабляем гайки крепления нижнего рычага к оси, но не снимаем их.
Далее подставляем под нижний рычаг гидравлический домкрат и немного подымаем его, для того чтобы слегка нагрузить подвеску и выравнять нижний рычаг и снять стабилизатор поперечной устойчивости.
Отворачиваем гайки крепления скобы стабилизатора, снимаем скобу и резиновую подушку.

Замена пружин lada 2106 (ваз 2106)

Готовим необходимый инструмент, который нам потребуется для замены пружин передней подвески. Нам будут нужны гаечные ключи на «22» и «13», два домкрата один из которых должен быть либо винтовым или гидровлическим, ключ для болтов колес, металлическая щетка для очистки грязи и молоток. Теперь можно приступать к ремонту ваз 2106, для этого:

Снимите с автомобиля колесо и далее снимите амортизатор (см. Замена переднего амортизатора ваз 2106).
Ослабляем гайки крепления нижнего рычага к оси, но не снимаем их.
Далее подставляем под нижний рычаг гидравлический домкрат и немного подымаем его, для того чтобы слегка нагрузить подвеску и выравнять нижний рычаг и снять стабилизатор поперечной устойчивости.
Отворачиваем гайки крепления скобы стабилизатора, снимаем скобу и резиновую подушку.

Теперь нам необходимо отсоеденить нижнюю шаровую опору, для этого неполностью отворачиваем гайку крепления пальца к ушку поворотного кулака, убираем домкрат и молотком наносим резкие и сильные удары по поверхности нижнего ушка поворотного кулака, до того момента пока палец опоры не выскочит из ушка (см. Замена нижней шаровой опоры ваз 2106).

После того, как мы отсоеденили нижнюю шаровую опору, под нижний рычаг снова ставим домкрат, только на этот раз не нагружаем подвеску.
Теперь можно полностью выкручивать гайку пальца шаровой опоры и осторожно опускаем нижний рычаг вниз, при этом необходимо монтажной лопаткой отодвинуть стабилизатор в сторону, чтобы он не цеплялся за шпильки крепления скобы. Разгружаем полностью подвеску и убираем домкрат в сторону.
Теперь нам необходимо подготовить металлический крючок, либо какую-нибудь крепкую проволку, которой мы закрепляем верхний рычаг в максимально верхнем положении и тем самым обеспечиваем себе удобный доступ к пружине передней подвески.
Далее берем в руки монтажную лопатку и поддев нижний конец пружины осторожно выводим его из опорной чашки нижнего рычага и снимаем пружину подвески. Вытащите с верхней опорной чашки на кузове автомобиля прокладку пружины.

Пружины задней подвески ВАЗ 2101

Подвеска

Сравнение продуктов (0)

Имя по умолчанию (A — Z) Название (Z — A) Цена (Низкая > Высокая) Цена (Высокая > Низкая) Рейтинг (Самый высокий) Рейтинг (Самый низкий) Модель (A — Z) Модель (Я-А)364896

Пружины подвески Фобос-Спорт занижение -25 мм, ВАЗ 2108 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 450х320х300 Для автомобилей: 2108, 2109, 2113, 2114, 2115, 21099

161,00€

Пружины подвески Фобос-Спорт занижение -50 мм, ВАЗ 2108 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 450х320х300 Для автомобилей: 2108, 2109, 2113, 2114, 2115, 21099

253,00€

Пружины подвески Техно Пружины Дрифт занижение -50 мм, ВАЗ 2101, перед

Размеры в упаковке (ДхШхВ), мм: 280х120х120 Для автомобилей: 2101, 2106, 2107

98,90€

Пружины подвески Техно Пружины Дрифт занижение -50 мм, ВАЗ 2101, зад

Размеры в упаковке (ДхШхВ), мм: 330х130х130 Для автомобилей: 2101, 2106, 2107

101,20€

Пружины подвески Techno Spring Drive занижение -30 мм, ВАЗ 2108-2110, зад

Размеры в упаковке (ДхШхВ), мм: 350х110х110 Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118, Приора 2170

71. 30€

Пружины подвески Techno Spring Drive занижение -30 мм, ВАЗ 2110, перед

Размеры в упаковке (ДхШхВ), мм: 350х150х150 Для автомобилей: 2108, 2110, 2114

71.30€

Пружины подвески Techno Spring Drive занижение -30 мм, ВАЗ Приора, перед

Размеры в упаковке (ДхШхВ), мм: 360х150х150 Для автомобилей: Гранта 2190, Калина 1118, Приора 2170

80,50€

Пружины подвески Техно Спринг Драйв занижение -50 мм, ВАЗ 2101, перед

Размеры в упаковке (ДхШхВ), мм: 320х120х120 Для автомобилей: 2101, 2106, 2107

71,30€

Пружины подвески Techno Spring Drive занижение -50 мм, ВАЗ 2101, зад

Размеры в упаковке (ДхШхВ), мм: 350х130х130 Для автомобилей: 2101, 2106, 2107

71,30€

Пружины подвески Techno Spring Drive занижение -50 мм, ВАЗ 2110, перед

Размеры в упаковке (ДхШхВ), мм: 300х250х150 Для автомобилей: 2108, 2110, 2114

62. 10€

Пружины подвески Techno Spring Drive занижение -50 мм, ВАЗ 2110, зад

Размеры в упаковке (ДхШхВ), мм: 350х110х110 Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118, Приора 2170

62.10€

Пружины подвески Techno Spring Drive занижение -50 мм, ВАЗ Приора, перед

Размеры в упаковке (ДхШхВ), мм: 320x150x150 Для автомобилей: Гранта 2190, Калина 1118, Приора 2170

80.50€

Пружины подвески Techno Spring Drive занижение -70 мм, ВАЗ 2101, перед

Размеры в упаковке (ДхШхВ), мм: 300х120х120 Для автомобилей: 2101, 2106, 2107

62,10€

Пружины подвески Techno Spring Drive занижение -70 мм, ВАЗ 2101, зад

Размеры в упаковке (ДхШхВ), мм: 340х130х130 Для автомобилей: 2101, 2106, 2107

59,80€

Пружины подвески Техно Спринг Драйв занижение -70 мм, ВАЗ 2110, перед

Размеры в упаковке (ДхШхВ), мм: 270х250х150 Для автомобилей: 2108, 2110, 2114

71. 30€

Пружины подвески Techno Spring Drive занижение -70 мм, ВАЗ 2110, зад

Размеры в упаковке (ДхШхВ), мм: 330х110х110 Для автомобилей: Гранта 2190, Калина 1118, Приора 2170, 2108, 2110, 2114

71.30€

Пружины подвески Techno Spring Drive занижение -70 мм, ВАЗ Приора, перед

Размеры в упаковке (ДхШхВ), мм: 290x150x150 Для автомобилей: Гранта 2190, Калина 1118, Приора 2170

78,20€

Пружины подвески Techno Spring Drive занижение -90 мм, ВАЗ 2101, перед

Размеры в упаковке (ДхШхВ), мм: 280х120х120 Для автомобилей: 2101, 2106, 2107

57,50€

Пружины подвески Techno Spring Drive занижение -90 мм, ВАЗ 2110, перед

Размеры в упаковке (ДхШхВ), мм: 270х250х150 Для автомобилей: 2108, 2110, 2114

62.10€

Пружины подвески Techno Spring Drive занижение -90 мм, ВАЗ 2110, зад

Размеры в упаковке (ДхШхВ), мм: 310х110х110 Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118, Приора 2170

71. 30€

Пружины подвески Techno Spring Drive занижение -90 мм, ВАЗ Приора, перед

Размеры в упаковке (ДхШхВ), мм: 270х150х150 Для автомобилей: Гранта 2190, Калина 1118, Приора 2170

80.50€

Пружины подвески Техно Пружины занижение -50 мм, Toyota Mark 2, перед

Размеры в упаковке (ДхШхВ), мм: 310x310x110 Для автомобилей: 2101, 2106, 2107

115,00€

Пружины подвески занижение -50 мм, ВАЗ 2108 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 360х300х250 Для автомобилей: 2113, 2114, 2115, 21099, 2108, 2109

118,29€

Пружины подвески занижение -50 мм, ВАЗ 2170 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 360х300х250 Для автомобилей: 2190 Granta, Kalina 1117, 1118 Kalina, Kalina 1119, 2170 Priora, Priora 2171, 2172 Priora

118,29€

Пружины подвески занижение -70 мм, ВАЗ 2108 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 360х300х250 Для автомобилей: 2108, 2109, 2113, 2114, 2115, 21099

118,29€

Пружины подвески занижение -90 мм, ВАЗ 2108 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 360х300х250 Для автомобилей: 2108, 2109, 2113, 2114, 2115, 21099

118,29€

Амортизаторы задней подвески на ГАЗ 69 | купить в Автоклассике.

Я согласен с пользовательским соглашением

Я согласен получать новости

отремонтированный
новый
использовал
нет

новый

Кольцо уплотнительное сальника валика амортизатора (резиновое)

20-2915150

ЦЕНА

$ 4,94 Купить

нет

Втулка рычага и проушина стойки амортизатора задней подвески резиновая

11-18078

ЦЕНА

$ 4,68 Купить

новый

Болт М14х1,5х75

291055-П8

ЦЕНА

$ 11,22 Купить

нет

Амортизатор задней подвески левый в сборе

69-2915007

ЦЕНА

$ 175,61 Купить

нет

Амортизатор задней подвески правый в сборе

69-2915006

ЦЕНА

$ 117,07 Купить

новый

Крышка 30

296986-П, 296995-П

ЦЕНА

$ 8,64 Купить

нет

Стойка амортизатора задней подвески

69-2915430

ЦЕНА

$ 21,07 Нет в наличии Сообщить о наличии

нет

Палец стойки амортизатора

69-2915418

ЦЕНА

$ 21,07 Нет в наличии Сообщить о наличии

51-2^{0 – Клапан рабочий хода отдачи амортизатора задней подвески в сборе}

69-2915072 – Пробка наливного отверстия картера амортизатора задней подвески

69-2915126 – Рычаг амортизатора задней подвески

69-2915510 – Кронштейн стойки амортизатора задней подвески

69-2915534 – Кронштейн амортизатора задней подвески — правый в сборе

296995-П – Колпак 52

250559-П8 – Гайка М14х1,5

252155-П2 – Шайба 8Л ОСТ 37. 001.115-75

69-2915535 – Кронштейн задней подвески левый

252137-П2 – Шайба 12 ОСТ 37.001.115-75

КАТЕГОРИЯ

^{показать все автозапчасти}
Кузов ⁷⁰
Стеклоочиститель, солнцезащитный козырек, зеркало ⁵
Кузов ²⁴
Пол кузова ³⁰
Монтаж тела ²
Сведения о полу ^{. обогрев салона ⁴}
Детали оперения ГАЗ-69 ³
Боковые двери кузова ²
Двигатель ¹¹³
СИСТЕМА ОЛИНГ
Radiator ¹¹
Water pump ⁹
FUEL SYSTEM ⁴⁰
Fuel Line ¹⁰
Carburettor ³
Air filter ¹
Gas tank sump ¹
Бензиновый насос ⁷
Бензобак ⁸
Педаль акселератора и дроссельная заслонка ⁶
Бензобак 5 ⁷
Burnt gases exhaust system ⁴
Muffler ⁴
Engine ⁴⁹
Cylinder Block ⁷
Cylinder head ³
Distribution shaft ⁴
Valves and Valve Tappets ⁴
Маслоприемник ¹
Масляный радиатор ¹
Подвеска двигателя ³
Поршни и шатуны ⁵
Primary oil filter ³
Manifold ⁴
Engine, clutch and transmission assembly ³
Lubricating oil fine filter ⁴
Crankshaft and flywheel ⁷
Transmission ⁶⁸
Трансмиссия ¹⁸
Механизм регулировки скорости ¹
Трансмиссия ¹⁷
Раздаточная коробка ⁶
Transfer case ⁶
Cardan drive ⁸
Cardan shafts ⁸
Rear axle ⁴
REAR AXLE ⁴
Front axle ¹⁵
Front driving axle ¹⁵
сцепление ¹⁷
Выпуск сцепления. 0296 6
Towing device ¹
Front bumper ⁴
Frame ¹
Front axle ⁴
Tie rods ⁴
Suspension ¹⁷
Front springs ⁵
Амортизаторы передней подвески ⁶
Амортизаторы задней подвески ⁶
Колеса ⁴
Держатель запасного колеса ³
Control
mechanisms ²⁰
Steering ⁸
STEERING ⁸
Brakes ¹²
Brake Master Cylinder ⁶
Hand (propshaft) brake ²
Wheel тормоза ¹
Педали ¹
Трубопроводы гидравлики тормозов УАЗ 469 ¹
Тормозные магистрали ГАЗ-69 ¹
60576 equipment ⁸⁴
Devices and sensors ⁵
Electrical equipment ⁷⁹
Induction coil ¹¹
Storage Battery ¹¹
Generator ¹³
Rear lamp ⁶
Сonnecting электрические провода ¹⁴
Лампа капота ³
Фары ⁷
Стартер ³
Распределитель ⁴
Voltage control box ¹
Electric devices of UAZ ⁶
ACCESSORIES ¹⁶
Tools and equipment ¹¹
Driver’s Tools ¹⁰
Radio equipment ¹
Ремкомплекты ⁵
Окно ⁶
Окно в сборе ⁶
_{Детали по запросу}
_{документация0703}

ГОРЯЧИЕ ПРЕДЛОЖЕНИЯ

-10%

Комплект прокладок УАЗ-469

$ 8,64

469-комплект прокладок

$ 7,78 Купить

-20%

Ручной рычаг в сборе

$ 22,21

69-1803083

$ 17,78 Купить

-15%

Уплотнительный кожух пола под рычаг переключения передач

$ 24,68

76-8402016

$ 20,98 Купить

Мирослав и Лада 2105 с Субару Турбо!

Недавно мы получили несколько фотографий на Facebook от одного из наших болгарских подписчиков Мирослава Минчева, который показал нам свою Ладу с двигателем 2106 и Subaru Turbo на ней! Так как вы были в восторге от машины, мы попросили его углубиться в этот проект и рассказать нам о нем!

Прежде всего, что мы можем знать о вас? Вы гонщик, моторостроитель или просто фанатик со страстью?
Самое главное, что вы должны знать обо мне, это то, что все в моей машине было создано мной. У меня уже есть опыт участия в любительских соревнованиях, которые организуются здесь, а также в чемпионате Hillclimb в Болгарии в качестве автомобиля Zero (или автомобиля открытия). Я также участвовал в дисциплине ралли-спринт и на треке. Так что в этом смысле я немного всех их. Еще один интересный факт обо мне, это то, что я также проектировал Москвич 407, на который я также поставил турбо.

Какова текущая ситуация в Болгарии с Ladaracing, популярна ли эта машина для гонок?
Да, я думаю, что Lada по-прежнему остается популярной гоночной машиной здесь, в Болгарии. Дисциплины, в которых можно увидеть больше всего Lada, — это ралли-кросс, а в течение нескольких лет также и чемпионат по треку, где у нас есть отдельный класс Lada. Автомобили Lada также участвуют в чемпионате по ралли и горным подъемам, но меньше. Lada – привлекательная для публики машина, привлекающая внимание всех, не только старых, но и молодых поклонников. Лучше всего то, что здесь, в Болгарии, до сих пор есть люди, которые готовят Lada к гоночным автомобилям.

Давайте поговорим о вашей машине! Так что же такое спецификация, что мы можем о ней знать?
Моя Лада 2105 стоит с 1989 года. Двигатель 2106 турбо. До сих пор мощность составляла 180 л.с. и 260 Нм. при 1 бар наддува с турбокомпрессором Subaru TD04L. В зависимости от гонки коробка передач либо оригинальная 5 ступенчатая, либо 4 ступенчатая ВАЗ 2106. Бортовая передача либо 3,9, либо 4,1 LSD – это «Вал рейсинг» на 80%. По подвеске, задние пружины оригинальные от Лады, передние взяты от ГАЗ24 (Волга, Зук) амортизаторы Kayaba Ultra SR от Лады. Все втулки подвески заменены на полиуретановые. Передние тормоза от Alfa Romeo 145, диски 284мм. Задние тормозные диски взяты от Lada Samara, суппорта от BMW e36 сзади. Я использую главный цилиндр (тормозной насос) от Subaru Legacy и вакуумный усилитель от Suzuki Vitara. Колеса 16’. В прошлом году был отремонтирован и перекрашен весь кузов. Передний и задний капот из стеклопластика. Вес автомобиля около 850 кг.

Как пришла идея установить турбодвигатель Subaru и как вы могли решить эту проблему? Какую доработку вам пришлось сделать, чтобы внедрить турбо на двигатель 2106?
Ну, Subaro turbo очень популярный и стойкий турбо. Очень подходит для этого типа двигателей 1600-2000cc 8клапанов. Степень сжатия 9,5:1. Поршни, шатуны, подшипники и коленвал оригинальные. Маховик легкий. Сцепление керамическое. Прокладка ГБЦ стальная, взята от Лада Нива евро 5. ГБЦ взята от ВАЗ 2101 и портирована. Клапаны и уплотнения на 2,5 мм больше, чем оригинальные. Клапанные пружины от Porsche 964. Распредвал оригинальный. Максимальная частота вращения двигателя 6800. Максимальная мощность 5900 об/мин, крутящий момент 3900 об/мин. Я использую систему зажигания EDIS 4 от FORD. Электроника, управляющая двигателем, представляет собой Megasquirt. Впускной коллектор разработан мной для двигателей 1600-1800сс. Выпускной коллектор также сделан для этой турбины и этого двигателя. Выхлопная система после турбокомпрессора f70mm. Материал выхлопной системы – нержавеющая сталь. Я также установил масляный радиатор, конечно.

Какие еще интересные решения вы сделали на машине?
Задний мост взят от Lada Niva. Он примерно на 14 см шире оригинала, так как карданные валы прочнее, чем у оригинала. Передние поперечные рычаги — «Stinger sport». Я купил их в России. Длина каждой увеличена на 7 см. Вот так я сделал машину на 14см шире оригинала. Установил механическую рулевую рейку от Volkswagen Golf MK3.

Вы сказали ранее, что первой версией было более старое зарядное устройство Subaru, почему вы хотели его изменить? Если это еще не сделано, что вы ожидаете от этого обмена?
Я заменил турбодвигатель TD04L на TD05-16G в основном с идеей увеличения мощности и крутящего момента на оборотах. Надеюсь, теперь ездить станет приятнее, так как в районе 4000 об/мин он был очень взрывным. Я также думаю, что это лучше нагрузки двигателя. Кроме того, с новым турбонаддувом я могу получить больше мощности и крутящего момента. Я надеюсь, что смогу достичь 220-230 л.с. и более 300-320 нм

Я не видел каркаса безопасности в машине, так ты собираешься использовать его на улицах? Или что с ним по плану?
С самого начала в моей машине стоит каркас безопасности, так как машина создавалась только для гонок. Сначала я ездил на нем по городу, но внесенные изменения не позволяют мне больше этого делать. На данный момент я езжу на своей Ладе только во время гонок.

Я почти уверен, что вы из тех людей, которые всегда думают, что еще вы могли бы сделать в будущем. Есть ли еще какие-нибудь сумасшедшие планы, которые вы планируете реализовать в настоящее время?
Да, я! Я всегда думаю, что еще я могу сделать и что изменить. В настоящее время я работаю над 5-ступенчатой коробкой передач с близким передаточным числом. Следующее, что я подготовлю, это новый двигатель объемом 1800 куб. Но сначала я хочу использовать по максимуму возможности моего нынешнего двигателя.

Я полагаю, вы следите за нашей страницей, что вы думаете о венгерских Ладах?
Я внимательно слежу за вашей страницей. Я заметил, что в Венгрии Lada довольно популярны как гоночная машина. Уровень подготовки автомобиля очень высокий. Я считаю, что одни из лучших деталей для тюнинга Лады производятся в Венгрии.
