Как подключить электровентилятор через реле на газель – Установка электровентилятора. — ГАЗ Газель, 2.5 л., 2008 года на DRIVE2

Содержание

Электрические схемы подключения вентиляторов Газель — A116.RU — Казань

Варианты подключения электрического вентилятора на Газель.

Внимание! Все электрические схемы предоставляются «Как есть». Мы не несем никакой ответственности за любой возможный ущерб, связанный с их использованием и применением. Применение нижеприведенных электрических схем вы осуществляете на свой страх и риск! Большая часть схем является теоретической разработкой и на практике не опробована!



Наличие нескольких каналов управления по температуре дает довольно широкие возможности для конструирования системы охлаждения.

Так как установка вентилятора на Газель не является стандартной процедурой — возможно множество вариантов ее реализации. Поэтому если у вас возникнет потребность в каком-либо другом, не описанном ниже, варианте — пишите мне на почту [email protected] — помогу разработать ваш собственный вариант подключения, учитывающий наличие у вас конкретных запчастей  и пожелания по функциональности. Схема этого варианта будет добавлена на эту страничку.

Так же присылайте отзывы по работе установленных и испытанных схем охлаждения — они будут опубликованы на специальной страничке для облегчения выбора и для  избежания ошибок теми, кто идет за нами.

Рекомендации по монтажу дополнительной проводки вентиляторов.

  • Присоединяйте силовые провода к АКБ проводами с сечением не меньше чем у проводов вентиляторов.
  • Предохранители силовых проводов размещайте как можно ближе к точке присоединения к АКБ.
  • Реле удобно разместить на боковой поверхности кузова за правой фарой, ближе к АКБ.
  • Если минусовой провод является общим для обоих вентиляторов — его сечение  должно быть не менее суммы сечений минусовых проводов обоих вентиляторов.
  • Для соединения проводов используйте клеммы и обжимные медные трубки, тщательно изолируйте соединения проводов.
  • Закрепите жгут проводов пластиковыми хомутами к кузову или существующим жгутам во избежание перетирания изоляции об острые кромки при вибрации.
  • Дополнительные контакты типа «Лира» в разъем ЭБУ для выводов 25 и 33 можно извлечь из большинства разъемов проводки ГАЗ — разъемов форсунок, датчиков скорости, фазы, ДПКВ, ДПДЗ, РХХ, температуры, детонации..) Очень сложно — но можно.

Схема 1. Один основной вентилятор.

Простейшая схема для подключения. В этом случае температура включения вентилятора определяется лягушкой или ЭБУ с 33 или 25 контакта. Вентилятор является основным и работает только на полную мощность.

Если вы установили на радиатор два вентилятора — то можно добавить аналогичную схему для обслуживания второго вентилятора, взяв сигнал управления со свободного вывода (лягушка, 33 или 25 контакт ЭБУ).

Этим будет обеспечена повышенная надежность системы охлаждения (при выходе из строя одного вентилятора другой оставшийся справится с охлаждением), а так же возможность включения вентиляторов при разных температурах (например с лягушки Вентилятор1 включается при 88 градусах, а с 33 контакта ЭБУ Вентилятор2 включается при 92 градусах). При одновременной работе двух вентиляторов будет двойная эффективность охлаждения — можно на Дакар ехать и смело буксовать.



Вариант 2. Последовательное подключение двух вентиляторов.

Так же простая схема на одном реле. В предыдущую схему последовательно первому добавляется еще один вентилятор. Именно такой вариант подключения на моей Газели. Вентиляторы включаются оба одновременно на пониженной скорости  и вращаются примерно в 3-4  раза медленней чем обычный вентилятор (зависит от добавочного вентилятора — чем меньше его мощность, тем медленнее будут вращаться оба вентилятора).

Данная схема испытана на протяжении всего лета 2015 — при вращении двух вентиляторов на малой скорости проблем с перегревом не возникло ни разу. Правда замечу, что в жаркую погоду они вообще не выключались.

Несомненным плюсом включения вентиляторов на малой скорости является малый скачок тока в цепи при пуске, а так же в 2 и более раз меньшее потребление тока при работе, что не приводит к перегреву и выходу из строя моторов вентиляторов. Низкий уровень шума тоже радует.

Два 8-лопастных вентилятора от ВАЗ — на мой взгляд лучший выбор для этой схемы. Почти уверен — при вращении на половине скорости (именно так они будут вращаться при подключении последовательно) для нормального охлаждения Газели их будет более чем достаточно.



Вариант 3. Двухскоростной вентилятор.

В этом случае используется схема с двумя последовательно включенными вентиляторами, которая обеспечивает плавное включение и охлаждение в мягком режиме с возможностью включения мощного режима. Первый уровень включения управляется реле 1 с контакта 33 ЭБУ. При необходимости включить систему охлаждения в мощном режиме на дополнительное реле 2 подается сигнал включения с контакта 25 ЭБУ (Управление реле кондиционера).

При этом основной вентилятор 2 из медленного вращения перейдет в быстрое вращение, а дополнительный вентилятор 1 перестанет вращаться.

При использовании двух аналогичных вентиляторов эта схема выигрыша по эффективности охлаждения не дает.

Правильней в этой схеме применить в качестве дополнительного вентилятор менее мощный, чем основной. Так же хороший результат даст применение вместо дополнительного вентилятора подходящего резистора (например типа резистора печки). Мощность можно оценить по сопротивлению обмотки вентилятора. Выбирайте дополнительный вентилятор или дополнительный резистор с сопротивлением 2-3 Ома на ток 5-7 Ампер.

В результате мы получаем плавный пуск вентилятора в режиме мягкого охлаждения на 30-50 процентах скорости вращения, а при необходимости будет включаться максимально мощный режим без резкого скачка тока в момент пуска, так как основной вентилятор уже вращается.

Данный  вариант мной не опробован, но при удобном случае именно его я его поставлю на свою машину.



Для включения управляющих выводов 25 и 33 возможно будет необходимо перепрограммировать ЭБУ. О подготовке ЭБУ здесь…

a116.ru

Схема подключения электровентилятора через реле на газель

Конструкция и принципиальная схема вентилятора радиатора могут отличаться не только в зависимости от марки автомобиля, но и от года выпуска и комплектации модели. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения (ВСО).

Особенности конструкции системы охлаждения

В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

  • с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
  • с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
  • с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

Режимы работы

Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

  • добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
  • комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

Варианты схем

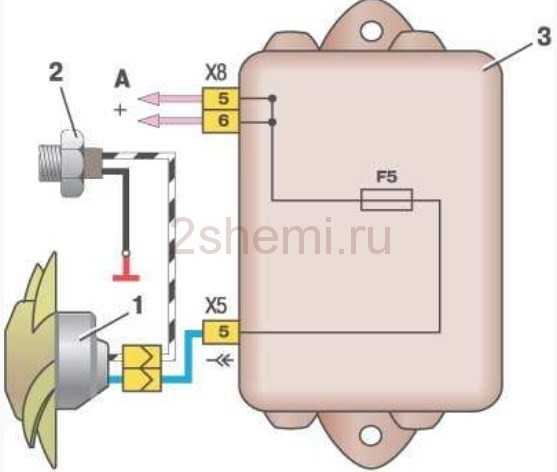

Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

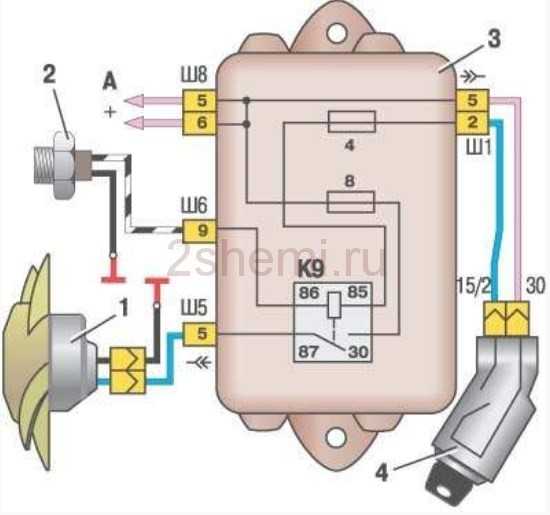

Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

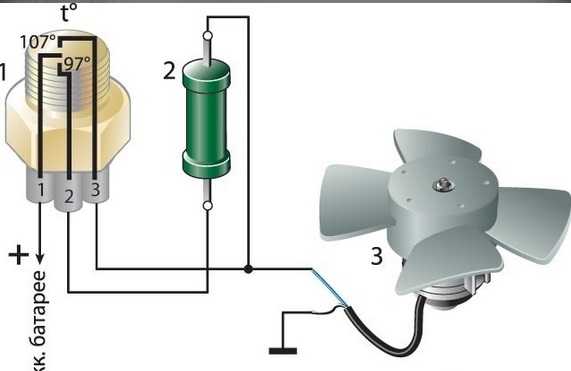

Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

Подключение своими руками

Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.

Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).

При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.


Газель, газ форум, газ клуб, ремонт газели, автомобиль газель

Сотрудничество с ГАЗ клубом

Электровентилятор системы охлаждения (радиатора)

Электровентилятор системы охлаждения (радиатора)

Очень часто люди сталкиваются с такой проблемой: не включается электровентилятор, а температура уже близка к закипанию. Пожалуй электрическая цепь этого устройства самая простая на автомобиле: источник напряжения — предохранитель — потребитель — выключатель потребителя.

Теперь разберемся более подробно с тем, какие существуют варианты подключения такой схемы. Их несколько, но сгруппировать можно на 2 большие группы:
— вентилятор работает независимо от зажигания (включено оно или выключено)
— вентилятор работает только при включенном зажигании.
Дальнейшее деление идет уже по способу управления самим вентилятором. Сейчас объясню, что я здесь имею ввиду:
— включение вентилятора непосредственно выключателем, в роли которого выступает датчик включения вентилятора, который в большинстве систем устанавливается в один из бачков радиатора, реже — в стальную вставку в верхнем шланге радиатора.

— выключатель управляет обмоткой реле , через которое идет питание на вентилятор. В данном варианте реле служит для защиты от выгорания контактов выключателя, поскольку мотор вентилятора в момент включения потребляет ОЧЕНЬ большой ток, порядка 12-15 А. а в выключателях контакты просто не рассчитаны на такой огромный ток и очень быстро или выгорают, тогда вентилятор не включается, или свариваются, тогда вентилятор не выключается
— схема похожа на предыдущую, но вместо выключателя обмоткой реле управляет блок управления двигателем . Это касается двигателей с системой впрыска.

Для удобства изготовления и компановки заводы очень часто место для реле включения электровентилятора монтируют в блоке предохранителей и очень редко делают выносное реле с креплением в моторном отсеке. Единственное, по крайней мере на отечественных автомобилях с системами впрыска, реле электровентилятора делают выносным. Однако, от способа оформления местоположения реле суть не меняется, меняется только удобство доступа к этой детали.

Итак, указано 2 возможные проблемы с электровентилятором:
1 . Он не включается
2 . Он не выключается.

Возможные неисправности :
1 . Вентилятор не включается
— сгорел предохранитель
— неисправен датчик включения вентилятора
— неисправно реле включения вентилятора
— неисправен мотор вентилятора
— обрыв одного из проводов в схеме (схемы прилагаются в альбоме)

2 . Вентилятор не выключается
— "залипли" контакты датчика включения вентилятора
— "залипли" контакты реле включения вентилятора
— замыкание на "+" плюсового провода вентилятора
— замыкание проводов с датчика включения вентилятора

Теперь методики поиска :

1 . Если не знаете или сомневаетесь в варианте подключения вентилятора (с зажиганием или без), проводите проверки при включенном зажигании
— проверить предохранитель
— снять с датчика включения вентилятора провода и замкнуть между собой — вентилятор должен заработать
— снять реле и замкнуть между собой соответствующие выводы 30 и 87 в гнезде под реле. Вентилятор должен заработать
— разъединить колодку около вентилятора и дать напрямую с АКБ питание. В данном случае полярность не очень важна, поскольку нужно выяснить работает ли мотор в принципе. Правда на очень небольшое время.
— поиск обрыва проводов — это, пожалуй, самая долгая и муторная работа, которую описывать достаточно проблемно, поскольку она индивидуальна для каждой из систем

2 . Для варианта "только с включенном зажиганием" проводить проверку при включенном зажигании
— отсоединить один из проводов с датчика включения вентилятора. Вентилятор должен перестать вращаться
— если при снятом проводе с датчика включения вентилятора он продолжает работать, выньте реле. Вентилятор должен перестать вращаться
— если после вышеперечисленных операций вентилятор все еще крутиться, значит где-то замыкание. Это возможно как в блоке предохранителей, так и в каком-то из участков проводки. В месте замыкания она будет очень горячая и может быть даже оплавлена, поскольку, повторюсь, идет очень большой ток
— данная неисправность может быть определена с помощью тестера или контрольки. Снимите один из проводов с датчики включения вентилятора, выньте реле и замерьте напряжение вольтметром между соответствующими выводами 85 и 86 блока предохраниетелей, или подключитесь к ним контролькой. Если провода замыкают между собой, то прибор покажет напряжение, близкое к напряжению АКБ, а контролька будет гореть в весь накал. Поиск места замыкания так же достаточно трудоемкий.

Содержание статьи

  • Как подключить реле включения вентилятора
  • Как подключить реле
  • Что делать, если не включается вентилятор на ВАЗ 21099

В целях экономии средств и упрощения конструкции на автомобилях используется упрощенная схема включения вентилятора системы охлаждения. В схему входит электродвигатель вентилятора, предохранитель, датчик температуры и соединительные провода. Электродвигатель подключается к массе, а также к плюсу аккумулятора через предохранитель. В разрыв провода массы включен датчик температуры.

Такая схема хороша своей простотой, не нужно использовать дорогостоящие элементы, а количество проводов минимально. Но есть и минусы у нее. Например, датчик температуры, выполняющий роль выключателя, пропускает через себя большой ток, что сказывается на его сроке службы. И еще минус – это резкое включение двигателя. Нагрузка на двигатель резко возрастает до максимального значения, а это негативно сказывается на состоянии электродвигателя.

Использование электромагнитного реле

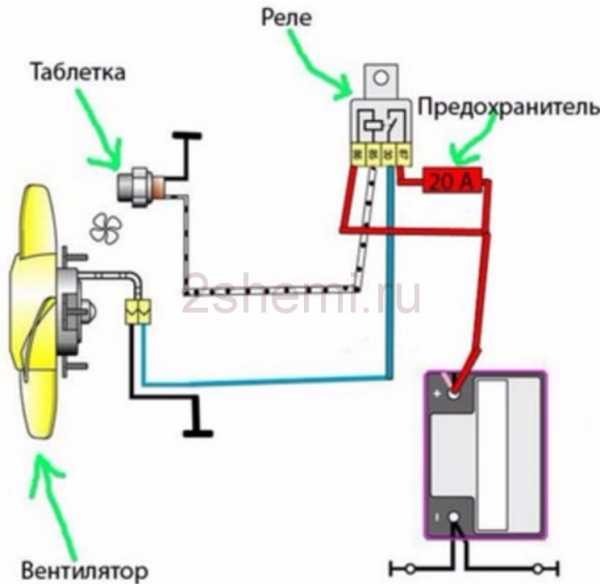

Применение простого реле слегка усложнит схему, но избавит датчик температуры от наличия большого тока. Ток большой величины будет протекать через контакты реле. Дешевле и проще заменить реле, нежели датчик температуры для включения электровентилятора. Для проведения модернизации потребуется провод и реле с кронштейном для крепления к кузову.

Отсоедините датчик температуры, а провода, которые были на нем, нужно подключить к нормально разомкнутой паре контактов нашего реле. Половина дела сделана, силовая часть готова. Теперь управление. Один вывод датчика температуры соединяем с массой, а вот второй подключаем к катушке реле.

Со второго вывода катушки нужно протянуть провод к плюсовому выводу аккумулятора. Желательно, чтобы подключение производилось через предохранитель, величина тока срабатывания которого может быть и 1 Ампер. Катушка потребляет ток небольшой величины, поэтому самое страшное, что может произойти – это короткое замыкание в проводке. Впоследствии можете параллельно датчику температуры подключить кнопку принудительного включения, которую установите в салоне автомобиля.

Применение полупроводников

Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. Суть та же, только нет подвижных контактов, их функции выполняют электроны и дырки в кристалле полупроводника. Но не забывайте про охлаждение тиристоров и транзисторов, устанавливайте радиаторы, которые способны будут обеспечить необходимую теплоотдачу.

Плавный пуск двигателя – это весьма полезная функция для управления двигателем. Такое нововведение обеспечит постепенное увеличение нагрузки на электродвигатель. Осуществляется такая затея путем применения ШИМ-модуляции. Но вместе со всеми новшествами можно использовать в системе охлаждения второй датчик температуры, у которого температура срабатывания градусов на 5 меньше, чем у основного.

Если при срабатывании основного датчика вентилятор включается на полную мощность, то при срабатывании второго датчика его обороты должны быть вдвое меньше. Для этого при подключении придется использовать резистор. Прекрасно подойдет тот, который установлен на вентиляторе печки. Это позволит не доводить температуру в системе до экстремального значения.

automotocity.com

Как подключить электровентилятор через реле на газель

Итак, задача: выкинуть штатную «мясорубку» и всю кучу пластмассы, идущую вместе с ней, и поставить электровентилятор или два.

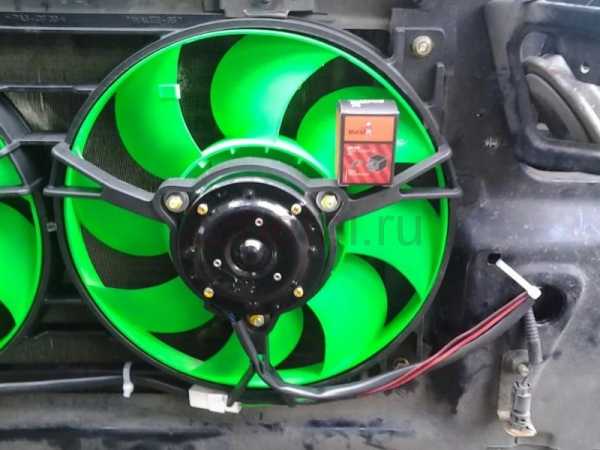

Очень хорошо встаёт блок электровентиляторов от 21214, хотя это не самый бюджетный вариант, но хорош он тем, что встаёт перед радиатором, освобождая тем самым место в подкапотном пространстве. Но можно примастрячить и от 2106, стоимостью 550 р., результат будет не хуже.

Далее список и цены в Самаре.

Для работы необходимо:
1. Короткий тройник для а/м «Газель» под установку датчика ТМ 108 – 80 р.
2. Датчик ТМ 108 – 80 р.
3. Два хомута «Norma» — 2*15 р.
4. Герметик – 15 р.
5. Реле – любое, я взял 711.3747-01 (12 В, 50 А) – 40 р.
6. Клеммы на реле, клавишу и датчик.
7. Клавишу управления печкой для 2101.
8. Провода — 0.75 мм 2 3 цвета по 2 метра, 2.5 мм 2 3 цвета по 1 м.
9. Корпус под предохранитель 20 р.
10. Предохранитель.
11. Блок электровентиляторов – 550. 2100 р. в зависимости от модели.

Выбираем схему (мне по душе вторая).

Итак, первая – самая простая, всё гасится при выключении зажигания, это даёт нам шанс завести машину утром, если вдруг переключатель остался в положении «Включено постоянно»:

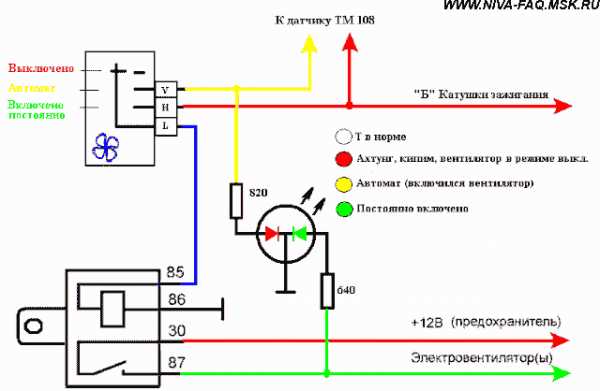

Схема вторая, немного сложнее, но даёт нам возможность наблюдать за системой охлаждения в разных режимах. И даже обнаруживать некоторые неисправности системы охлаждения (грязный радиатор, умершее реле, предохранитель и вентилятор).

В этой схеме добавлены — пара сопротивлений, у меня МЛТ-0,25 и светодиод – любой двухцветный:

Схема вторая, но немножко упрощённая (проводов тащить меньше). У неё есть особенность: если переключатель режимов находится в положении «автомат», то при выключении зажигания вентилятор будет работать до момента срабатывания датчика (как в зубилах):

Пару слов о врезке тройника с датчиком в систему охлаждения.

Есть три варианта установки датчика:
1. в верхний патрубок радиатора;
2. в радиатор;
3. в нижний патрубок радиатора.

На заводе (применительно к двигателю ЗМЗ-406) его устанавливают в левом бачке радиатора, где температура жидкости ниже, чем в правом, так как она успевает охладиться при прохождении по каналам радиатора (в правый бачок жидкость поступает непосредственно с рубашки охлаждения двигателя).

Я врезал в нижний патрубок (по причине невозможности врезаться в сам радиатор), основываясь на следующих рассуждениях.

У нас система охлаждения двухконтурная имеет малый круг и большой. При нагреве жидкости термостат открывается и подключает большой круг (радиатор), при этом из радиатора холодная жидкость поступает в блок, а горячая по верхнему хоботу из блока в радиатор. Температура в двигателе понижается, термостат закрывается и радиатор отсекается.

За температурой в двигателе и в ГБЦ следит термостат, нам необходимо осуществить контроль температуры и охлаждение жидкости в РАДИАТОРЕ так, чтобы на выходе радиатора (большого круга) она была ниже температуры реакции термостата, градусов на 10. 20 (это и есть наш запас).

Измерять температуру жидкости для включения электровентиляторов нужно в самом радиаторе или на выходе из него (в нижнем патрубке) при помощи датчика ТМ 108.

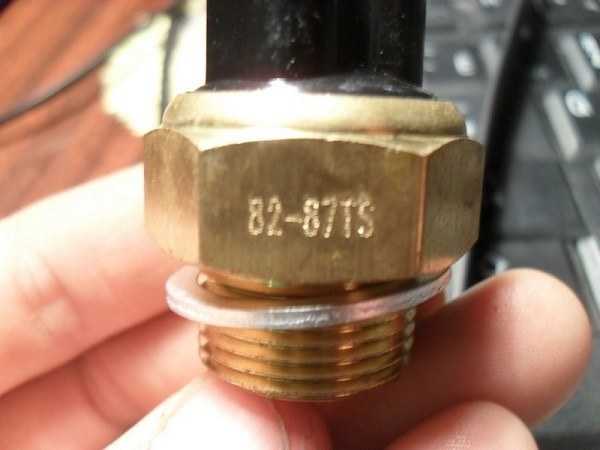

А вот датчики бывают разные (в скобках указана температура включения – выключения):
ТМ 108-02 (87-82) — АЗЛК-2141;
ТМ 108-10 (99-94) — ВАЗ-08, 09, ВАЗ-1111;
ТМ 108 (92-87) — ВАЗ-03, 06, 07, ГАЗ-3102, 3110;
ТМ 108 (82-67) – видел один раз на авто, в продаже не нашел.

Дабы иметь запас по температуре нужно в нижний патрубок ввернуть датчик «похолоднее». Датчик желательно покупать итальянский, он у Вас прослужит долго, датчики, произведённые в Калуге, ходят максимум 30 000 км и то, если повезёт.

Дополнение от 18.05.10, автор Yohan.

Выше в статье есть, соответственно, варианты, когда питание подаётся только при включенном зажигании, либо постоянно, т. е. вентилятор при срабатывании датчика может крутиться и без зажиганиях (так на ВАЗ 2109 было сделано).

Я выбрал другой вариант: взял плюс управляющей цепи с кнопки аварийки (коричневый). Получается, на этом проводе есть плюс при включенном зажигании, при выключенном зажигании плюса нет, но если при выключенном зажигании включить аварийку — появляется плюс. Таким образом можно заглушить двигатель и, включив аварийку, остужать радиатор.

Также автор предлагает использовать двухцветный светодиод. Мы же упростили схему и поставили один обычный светодиод, который загорается при включении двигателя вентилятора. Так получается, что при постоянно включенном вентиляторе диод горит постоянно, а когда кнопка в автоматическом положении — диод загорается при срабатывании датчика температуры и горит во время работы вентилятора.

К сожалению, рисовать схемы не умею поэтому только на словах.

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Содержание статьи

  • Как подключить реле включения вентилятора
  • Как подключить реле
  • Что делать, если не включается вентилятор на ВАЗ 21099

В целях экономии средств и упрощения конструкции на автомобилях используется упрощенная схема включения вентилятора системы охлаждения. В схему входит электродвигатель вентилятора, предохранитель, датчик температуры и соединительные провода. Электродвигатель подключается к массе, а также к плюсу аккумулятора через предохранитель. В разрыв провода массы включен датчик температуры.

Такая схема хороша своей простотой, не нужно использовать дорогостоящие элементы, а количество проводов минимально. Но есть и минусы у нее. Например, датчик температуры, выполняющий роль выключателя, пропускает через себя большой ток, что сказывается на его сроке службы. И еще минус – это резкое включение двигателя. Нагрузка на двигатель резко возрастает до максимального значения, а это негативно сказывается на состоянии электродвигателя.

Использование электромагнитного реле

Применение простого реле слегка усложнит схему, но избавит датчик температуры от наличия большого тока. Ток большой величины будет протекать через контакты реле. Дешевле и проще заменить реле, нежели датчик температуры для включения электровентилятора. Для проведения модернизации потребуется провод и реле с кронштейном для крепления к кузову.

Отсоедините датчик температуры, а провода, которые были на нем, нужно подключить к нормально разомкнутой паре контактов нашего реле. Половина дела сделана, силовая часть готова. Теперь управление. Один вывод датчика температуры соединяем с массой, а вот второй подключаем к катушке реле.

Со второго вывода катушки нужно протянуть провод к плюсовому выводу аккумулятора. Желательно, чтобы подключение производилось через предохранитель, величина тока срабатывания которого может быть и 1 Ампер. Катушка потребляет ток небольшой величины, поэтому самое страшное, что может произойти – это короткое замыкание в проводке. Впоследствии можете параллельно датчику температуры подключить кнопку принудительного включения, которую установите в салоне автомобиля.

Применение полупроводников

Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. Суть та же, только нет подвижных контактов, их функции выполняют электроны и дырки в кристалле полупроводника. Но не забывайте про охлаждение тиристоров и транзисторов, устанавливайте радиаторы, которые способны будут обеспечить необходимую теплоотдачу.

Плавный пуск двигателя – это весьма полезная функция для управления двигателем. Такое нововведение обеспечит постепенное увеличение нагрузки на электродвигатель. Осуществляется такая затея путем применения ШИМ-модуляции. Но вместе со всеми новшествами можно использовать в системе охлаждения второй датчик температуры, у которого температура срабатывания градусов на 5 меньше, чем у основного.

Если при срабатывании основного датчика вентилятор включается на полную мощность, то при срабатывании второго датчика его обороты должны быть вдвое меньше. Для этого при подключении придется использовать резистор. Прекрасно подойдет тот, который установлен на вентиляторе печки. Это позволит не доводить температуру в системе до экстремального значения.

Понравилась статья? добавь ее в закладки, чтобы не потерять - ЖМИ "Ctrl + D"

на Ваш сайт.

prodemio.ru

Как подключить реле включения вентилятора

В целях экономии средств и упрощения конструкции на автомобилях используется упрощенная схема включения вентилятора системы охлаждения. В схему входит электродвигатель вентилятора, предохранитель, датчик температуры и соединительные провода. Электродвигатель подключается к массе, а также к плюсу аккумулятора через предохранитель. В разрыв провода массы включен датчик температуры.

Такая схема хороша своей простотой, не нужно использовать дорогостоящие элементы, а количество проводов минимально. Но есть и минусы у нее. Например, датчик температуры, выполняющий роль выключателя, пропускает через себя большой ток, что сказывается на его сроке службы. И еще минус – это резкое включение двигателя. Нагрузка на двигатель резко возрастает до максимального значения, а это негативно сказывается на состоянии электродвигателя.

Применение простого реле слегка усложнит схему, но избавит датчик температуры от наличия большого тока. Ток большой величины будет протекать через контакты реле. Дешевле и проще заменить реле, нежели датчик температуры для включения электровентилятора. Для проведения модернизации потребуется провод и реле с кронштейном для крепления к кузову.

Отсоедините датчик температуры, а провода, которые были на нем, нужно подключить к нормально разомкнутой паре контактов нашего реле. Половина дела сделана, силовая часть готова. Теперь управление. Один вывод датчика температуры соединяем с массой, а вот второй подключаем к катушке реле.

Со второго вывода катушки нужно протянуть провод к плюсовому выводу аккумулятора. Желательно, чтобы подключение производилось через предохранитель, величина тока срабатывания которого может быть и 1 Ампер. Катушка потребляет ток небольшой величины, поэтому самое страшное, что может произойти – это короткое замыкание в проводке. Впоследствии можете параллельно датчику температуры подключить кнопку принудительного включения, которую установите в салоне автомобиля.

Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. Суть та же, только нет подвижных контактов, их функции выполняют электроны и дырки в кристалле полупроводника. Но не забывайте про охлаждение тиристоров и транзисторов, устанавливайте радиаторы, которые способны будут обеспечить необходимую теплоотдачу.

Плавный пуск двигателя – это весьма полезная функция для управления двигателем. Такое нововведение обеспечит постепенное увеличение нагрузки на электродвигатель. Осуществляется такая затея путем применения ШИМ-модуляции. Но вместе со всеми новшествами можно использовать в системе охлаждения второй датчик температуры, у которого температура срабатывания градусов на 5 меньше, чем у основного.

Если при срабатывании основного датчика вентилятор включается на полную мощность, то при срабатывании второго датчика его обороты должны быть вдвое меньше. Для этого при подключении придется использовать резистор. Прекрасно подойдет тот, который установлен на вентиляторе печки. Это позволит не доводить температуру в системе до экстремального значения.

www.kakprosto.ru

Схема подключения вентилятора охлаждения ВАЗ

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

Схема включения кулера ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на радиаторе снизу)
  3. монтажный блок
  4. реле зажигания
  5. замок зажигания

А — к контакту «30» генератора.

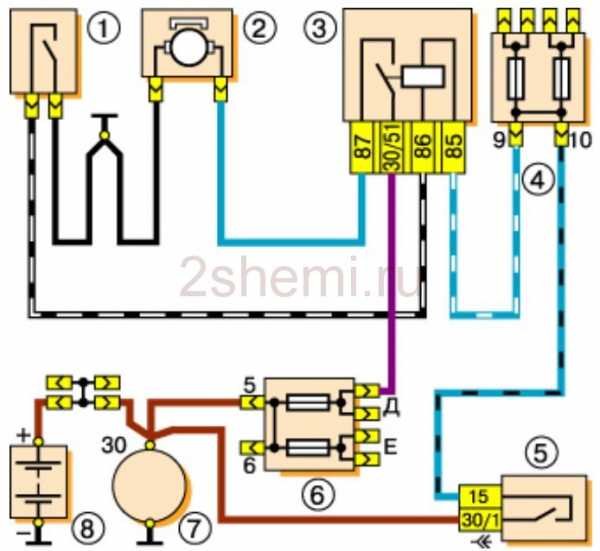

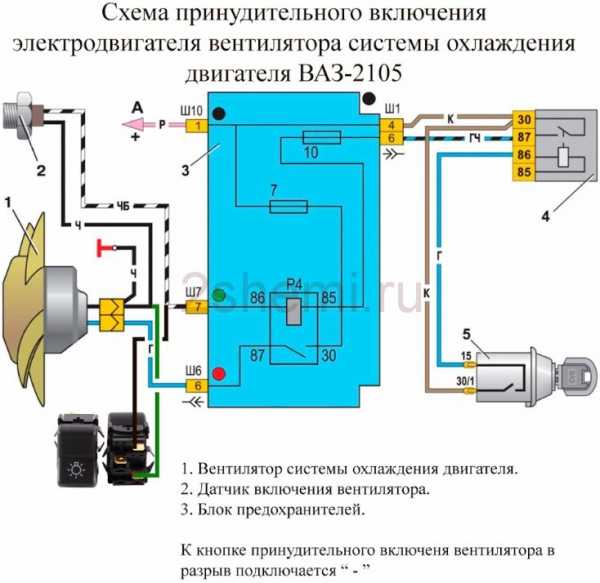

Электровентилятор охлаждения ВАЗ 2106

  1.  датчик включения электродвигателя;
  2. электродвигатель вентилятора;
  3. реле включения электродвигателя;
  4. основной блок предохранителей;
  5. выключатель зажигания;
  6. дополнительный блок предохранителей;
  7. генератор;
  8. аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Электродвигатель вентилятора
  2. Датчик включения электродвигателя
  3. Монтажный блок
  4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

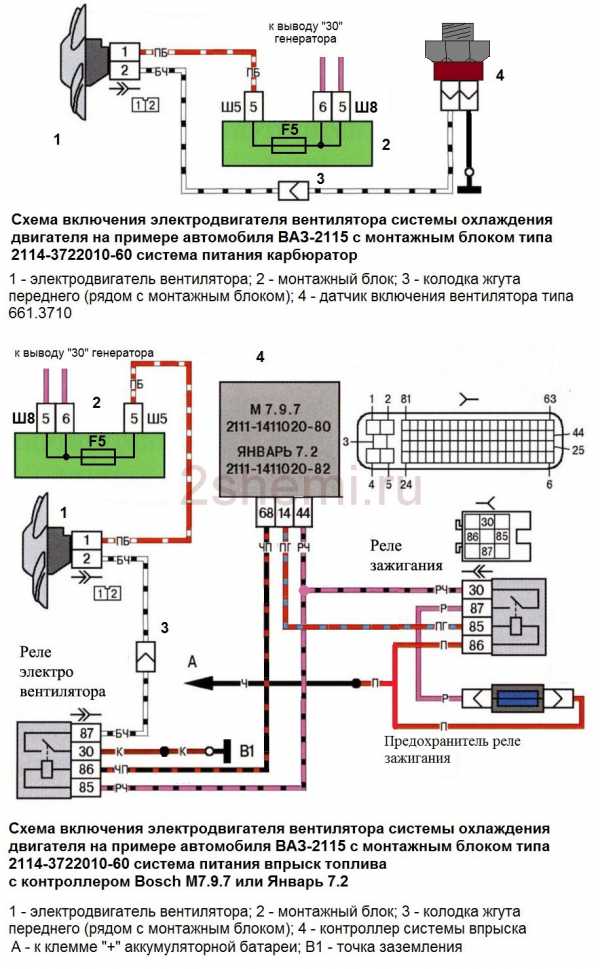

Схема на 2113, 2114, 2115 инжектор и карбюратор

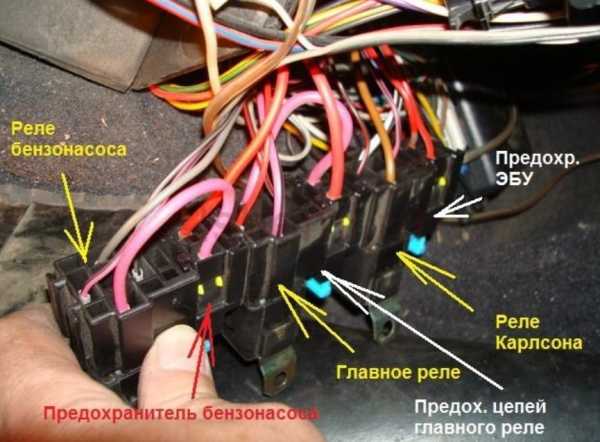

Где находится реле вентилятора

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
  • Потребляемая сила тока электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82±2 град.
  • Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегоревшего предохранителя;
  • неисправного термостата;
  • вышедшего из строя термодатчика включения кулера;
  • неисправного реле ВО;
  • обрыва электропроводки;
  • неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

  1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Замена электровентилятора в авто

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Видео — подключение и проверка ВО

2shemi.ru

Схема вентилятора радиатора, подключение реле

Конструкция и принципиальная схема вентилятора радиатора могут отличаться не только в зависимости от марки автомобиля, но и от года выпуска и комплектации модели. Рассмотрим не только принцип работы, но и вариант подключения с возможностью принудительного включения вентилятора системы охлаждения (ВСО).

Особенности конструкции системы охлаждения

В зависимости от особенностей конструкции, включение вентилятора может происходить 3-мя способами:

  • с помощью силового датчика активации ВСО. Еще такой датчик называют температурным реле включения вентилятора, так как силовые контакты электродвигателя проходят непосредственно через датчик. При такой схеме значительно возрастает нагрузка на термореле, что снижает его ресурс;
  • с помощью датчика включения вентилятора, но теперь замыкание контактов в температурном переключателе приводит к срабатыванию реле, через которое и подключены силовые контакты электровентилятора системы охлаждения. Такой способ подключения намного надежней предыдущего варианта;
  • с помощью электронного блока управления двигателем. ЭБУ, ориентируясь на установленный в радиаторе охлаждения двигателя датчик температуры охлаждающей жидкости, подает через реле питание на ВСО. В качестве измерителя используется резистивный термодатчик. Именно такая схема включения используется на подавляющем большинстве современных автомобилей. На машинах, оборудованных кондиционером, одним из электровентиляторов будет управлять блок комфорта. Необходимо это для принудительного охлаждения конденсатора при задействованной системе кондиционирования салона.

Режимы работы

Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

  • добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления;
  • комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.

Варианты схем

Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

Подключение своими руками

Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.

Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).

При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.

autolirika.ru
