Как поменять стойки | Автомолл

В условиях российских дорог замена стоек – регулярна процедура. Понятно, что водитель должен быть знаком с ней хотя бы в общих чертах. Для начала нужно вспомнить, что стойка представляет собой амортизатор в сборе с пружиной и теми крепежными элементами, с помощью которых ее фиксируют на кузове автомобиля. Поэтому ответ на вопрос, как поменять стойки – это, по сути, заменить амортизаторы. Это следует учесть при проведении работ.

Kak pomenyat stoi ki

Когда пора менять стойки

Любые детали со временем изнашиваются и нуждаются в замене. В каком состоянии находятся стойки, можно понять даже на бытовом уровне. Для этого проводят несложный эксперимент – начинают движение со скорости в 20-30 км/ч, и через какое-то время резко нажимают на педаль тормоза. Если стойки неисправны, то заднюю часть автомобиля при этом подбросит вверх, или передняя часть зароется вниз. Кроме того, следует присмотреться к тому, как автомобиль себя ведет на дороге с ухабами. Если при любых маневрах на таких участках кузов сильно раскачивается, если ухудшается обратная связь с автомобилем, то стойки нуждаются в замене.

Еще одним характерным признаком является наличие стука в подвеске. Не всегда это говорит о наличии серьезной проблемы. Но в любом случае это является отклонением от нормы, заслуживающим внимания. Гнутый шток и потеки масла – это тоже признаки того, что стойки нужно менять.

Более точный способ проверить их состояние – это инструментальная диагностика на специальном стенде. Но для этого уже нужно везти автомобиль на СТО.



Какие инструменты понадобятся для замены?

Для проведения работ нужно сначала подготовить все инструменты и расходные материалы, чтобы были под рукой. Это:

• домкрат и упоры под автомобиль,
• железная щетка для очистки,
• набор ключей,
• крестовая отвертка,
• набор головок разного диаметра,
• новые стойки и другие запчасти.

Также нужно запастись автохимией – потребуется ВД-40 или другая жидкость с аналогичным действием.

Kak menyat stoi ki

Как действовать дальше?

Определенные нюансы зависят от конкретной марки автомобиля. Но есть и общие пункты, которые будут актуальными для любой марки. Для замены передних стоек:

1. Снимают те элементы, которые перекрывают к ним доступ, включая уплотнитель отсека двигателя.
2. Убирают заглушку и не до конца откручивают гайку, на которой шток стойки крепится на верхнюю опору.
3. Не до конца откручивают крепление колеса и в то же время поднимают автомобиль с помощью домкрата. Под машину ставят опору.
4. Снимают колесо. С помощью железной щетки чистят резьбу, крепежные элементы. Смачивают их жидкостью ВД-40.
5. Убирают все остальные крепежные элементы, чтобы снять стойку в сборе с опорой и пружиной. Для пружины потребуются специальные стяжки, которые помогут сформировать зазор между опорной чашкой и последним витком.
6. Осматривают отбойник и пыльник, при необходимости меняют их.

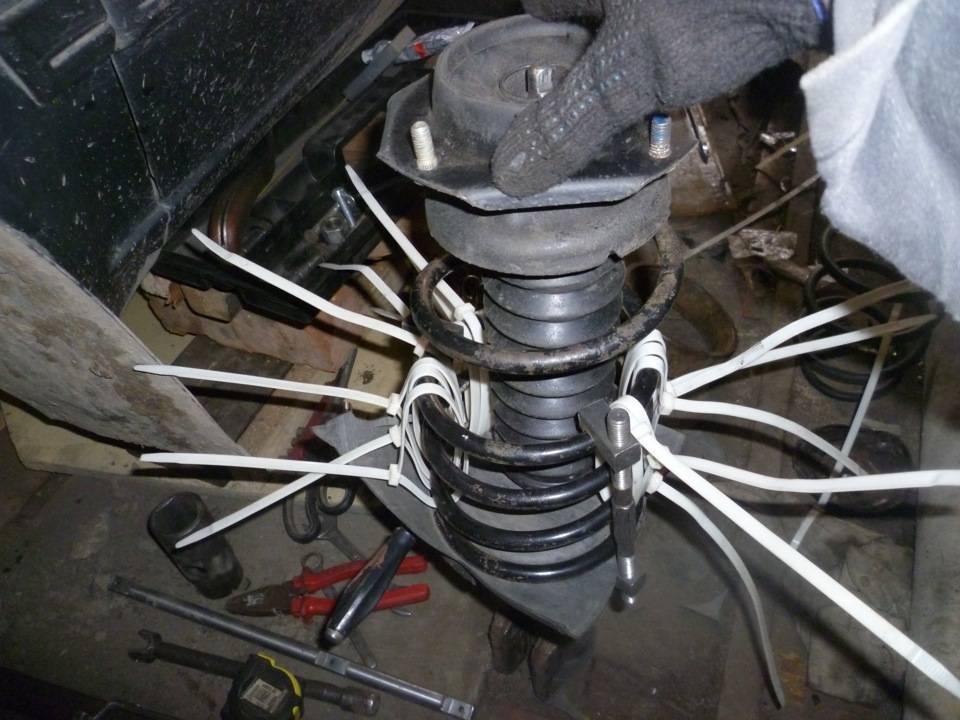

7. Ставят новый амортизатор, убирают стяжки с пружины, возвращают на место крепежные элементы.

Затем меняют вторую стойку, поскольку это рекомендуется делать попарно. Задние амортизаторы меняют по тем же правилам. Только они не комплектуются пружинами. Поэтому процесс протекает быстрее. Обязательно выполняется прокачка амортизаторов и проверка их работы перед тем, как пользоваться авто.

Все необходимые для замены стоек инструменты и расходные материалы можно купить в «Автомолле». А если на самостоятельную замену нет времени или автомобилист не уверен в своих силах, он может записаться к нам на СТО, чтобы поручить эти работы профессионалам – они справятся с любой задачей.

Замена передней стойки Киа Рио-3

В автомобиле Киа Рио-3 передняя подвеска независимая, рычажно-пружинная типа МакФерсон.

Одним из ее элементов является телескопическая амортизационная стойка – упругая конструкция, которая позволяет колесу в заданных пределах двигаться вверх-вниз и гасить удары, получаемые им в вертикальной плоскости.

Изобретателем амортизационной стойки является американский автомобильный инженер Эрл МакФерсон

Крепится стойка в верхней части к крылу через опорный подшипник, а в нижней – к поворотному кулаку.

Амортизационные стойки бывают гидравлические (масляные) и газовые. Первые устанавливаются на большинство автомобилей, вторые в основном на спортивные (обеспечивают большую жесткость подвески, лучшую управляемость, уменьшение тормозного пути).

Гидравлические амортизационные стойки состоят из рабочего цилиндра, штока с поршнем, компенсационной камеры, направляющей втулки и амортизационной жидкости (масла).
За счет масла, которое, двигаясь из одной части амортизатора в другую, принимает на себя сопротивление пружин и уменьшают амплитуду колебаний подвески, как при полном сжатии, так и во время ее расслабления.

Минусы масляных стоек:

• наличие воздушной смеси в компенсационной камере (когда в камере низкий уровень воздуха, эффективность работы нулевая и наоборот, когда воздуха много, амортизатор сжимается и разжимается без сопротивления).
• низкая теплоотдача (при длительной езде масляная жидкость может перегреваться, что приводит к потере связующих свойств и снижению эффективности работы).
• движение по плохой дороге приводит к частому и резкому перемещению поршня, что создает напряженное поле, которое может привести к вспениванию масла (амортизационная жидкость превращается в эмульсию с низкой степенью вязкости).

Главными преимуществами данного типа стоек является мягкость их работы и доступная цена.

Газонаполненные амортизационные стойки отличаются более стабильной работой и большим сроком эксплуатации. Но, в качестве недостатков можно выделить их высокую стоимость, меньший комфорт при езде из-за их жесткости, увеличение нагрузки на кузов автомобиля, ускоренных выход из строя подшипников и шаровых опор.

Когда следует менять передние амортизационные стойки

• Наиболее явным признаком неисправности передних амортизационных стоек является наличие на них подтеков масла.
• Если же во время езды по неровной поверхности дороги передняя подвеска издает стук, то при условии исправности других узлов, это может свидетельствовать о проблемах с амортизационными стойками.
• Если у снятой амортизационной стойки шток движется с провалами, то это свидетельствует о его неисправности.

Замена передней стойки

Инструмент:

• Ключ для снятия колес.
• Домкрат.
• Противооткатные упоры (башмаки).
• Набор гаечных ключей (понадобятся ключи рожковый на 10, рожковый, накидной и головка на 17).
• Отвертка с плоским лезвием.
• Приспособление для стягивания пружин.

Порядок действий по снятию передней стойки Киа Рио-3:

• Ослабьте болты крепления переднего колеса с той стороны, с которой будете снимать стойку.
• Установите под задние колеса противооткатные упоры.
• Поднимите автомобиль на домкрат и установите на надежные опоры.
• Снимите переднее колесо.
• Открутите верхнюю гайку стабилизатора поперечной устойчивости и отсоедините от кронштейна стойки.

• Используя ключи на 17, открутите гайки крепления поворотного кулака (сначала верхнюю, после извлеките болт, затем нижнюю).

• Ключом на 10 выкрутите крепление провода АВС
  .

• Отсоедините от стойки поворотный кулак.

• Накидным ключом на 17 и ключом на 10 (для предотвращения вращения штока амортизатора) не до конца открутите верхнюю гайку крепления передней стойки (находится под капотом).

• Удерживая стойку снизу, полностью открутите верхнюю гайку и выньте стойку.

• Используя специальное приспособление, сожмите пружину и разберите переднюю амортизационную стойку.

• Открутите гайку штока стойки.
• Снимите верхнюю опорную подушку.
• Также снимите опорный подшипник.
• Затем опорную чашку пружины передней стойки Киа Рио-3.
• Снимите пружину, защитный чехол штока стойки, буфер хода сжатия и верхнюю и нижнюю прокладки пружины.

Совет: перед установкой новой амортизационной стойки ее следует обязательно «прокачать» (несколько раз плавно разжать и сжать)!

Видео «Как прокачать амортизаторы перед установкой»

• Соберите новую стойку в обратной последовательности (поврежденные детали старой стойки обязательно следует заменить новыми).

Совет: следите, чтобы пружина на новой стойке встала строго в установленное место!

• Установите собранную стойку на автомобиль, выполнив все предыдущие действия в обратном порядке.

Рекомендация: после замены передних амортизационных стоек Киа Рио-3 желательно проверить углы установки колес (развал схождение).

Видео «Как снять переднюю стойку Киа Рио-3»

В данном видео автор просто и доходчиво объясняет весь процесс самостоятельного демонтажа передней амортизационной стойки в Киа Рио 3 поколения.
