описание важных при ремонте пола

Хороший инструмент для мастера, все равно, что кисть для художника. Правильный выбор, пожалуй, первый шаг в воплощении в жизнь любого проекта. Как было бы здорово, чтобы любой из нас, решив заняться всерьез благоустройством собственной квартиры, имел под рукой небольшое руководство с описанием различных инструментов!

Описывать все инструменты, в которых может появиться необходимость при строительных работах, мы, конечно, не возьмемся, но попробуем разобраться в тех, которые требуются для выравнивания пола. Выбор этот не случаен, ведь качество ремонта не в последнюю очередь определяет ровность стен, потолков и полов – это начало начал дизайна помещения. Без выровненных по уровню поверхностей все, что должно было бы украсить дизайн, может, наоборот, его испортить: отходящие от стен плинтусы, косая мебель, кривая картина и т.д.

Инструмент для выравнивания пола, как и все остальные, делится на два класса: ручные и электрические. Начнем с самого простого, хорошо знакомой каждому – рулетки.

Рулетка для выравнивания пола

рулетка

Практически ни один тип ремонтных работ не обходится без выполнения измерений. Если результат особой точности не требует, можно будет воспользоваться стальным или деревянным складным метром. Его усовершенствованным вариантом является рулетка , которая представляет из себя гибкую стальную ленту, которая сматывается в специально предназначенный для нее футляр.

Рулеткой очень удобно пользоваться, даже без помощников. На ее конце имеется порожек, предусмотренный специально, чтобы закреплять измерительную ленту за край предмета. Таким образом можно измерять предметы, размер которых превышает 3 м.

Уровни

Для определения уровня перепадов основания пола и его последующей разметки используют уровень. Он бывают нескольких видов.

гидроуровень

Гидроуровень (водный уровень). Гидроуровень работает согласно известному со школьной скамьи закону о сообщающихся сосудах. Это гибкая трубка (5-25 м) с прикрепленными на ее концах прозрачными широкими колбами, на которые с нанесены разметки.

Уровень воды в колбах после заполнения водой должен установиться на нулевых отметках, следовательно и на горизонтальной поверхности уровни жидкости, должны быть одинаковыми, соответственно, на отметке 0.

Лазерный уровень. Разность высот с минимальной погрешностью (бытовые – до 0,5 мм на 1 метр в зоне 10 метров) измеряет лазерный уровень. При его помощи можно легко получить быструю и точную разметку внутри помещений во время отделочных работ.

Горизонталь выставляют, используя точку лазера (светодиод красного видимого спектра), который проецируется на рабочую поверхность. Эти уровни могут быть самовыравнивающимися или с ручной регулировкой (пузырьковый индикатор).

Стальная щетка

Для очистки поверхности от отслоений, особенно в труднодоступных местах, скажем, где пол примыкает со стеной, отлично подходит стальная щетка. Она, как и любая щетка, состоит из щетины и корпуса, с той лишь разницей, что в качестве щетины выступает стальная проволока, а корпус выполнен обязательно из дерева. Бывают они разными по степени тяжести и величине.

Молоток и зубило

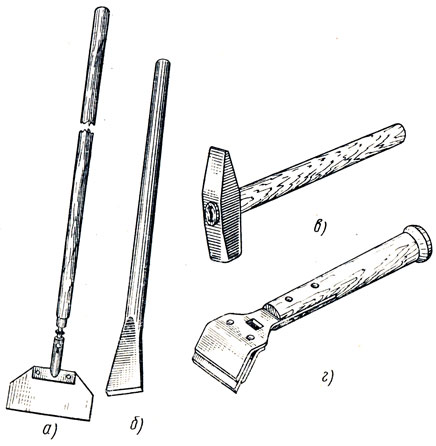

При подготовке основания пола выступающие бугры и углы удаляют зубилом и молотком.

кисть макловица

Кисть-макловицу, изготовленную из полухребтовой щетины и конского волоса, более известную при малярных работах, благодаря густому ворсу, успешно используют для удаления всего мелкого мусора с основы пола.

Макловица по форме бывает круглой (диаметр 12-17 см) или прямоугольной. Длина ее щетины достигает 10 см. Для удобства ручки у кисти-макловицы делают съемными, закрепляя их в середине колодки.

Шпатель — предназначен для нанесения и последующего разравнивания шпатлевки. Он изготовлен из стали и снабжен пластиковой или деревянной ручкой. Ширина его может колебаться в пределах 50 – 450 мм. Именно это разнообразие размеров делает шпатель довольно хорошим инструментом, чтобы нанести и выровнять раствор на плоскости пола. Шпатель используется при работах и с малыми, и с большими поверхностями.

Кельма бетонщика

кельма бетонщика

Кельма служит для набрасывания и выравнивания цементно-песчаной смеси. Она представляет собой полотно, изготовленное из качественной высокоуглеродистой стали с отшлифованной, покрытой лаком деревянной ручкой. Кельма считается идеальной для разравнивания раствора.

Правило с уровнем.  Необходим при выравнивании горизонтальных (вертикальных) поверхностей. Выполненный, как правило, из алюминиевого профиля, он прочный и вместе с тем легкий. Правило для стяжки имеет посередине горизонтальную колбу, запаянную с обоих концов и заполненную эфиром или спиртом. На колбу нанесены риски, расположенные с шагом 2 мм. Когда уровень занимает строго горизонтальное положение, пузырек воздуха, находящийся в колбе должен занять нулевое (среднее) положение. Смещение на одно деление равносильно отклонению на угол в 15 минут, что свидетельствует об уклоне в 4,5 мм, приходящемся на 1 метр.

правило трапеция

Правило-трапеция.   Это правило представляет собой полую «доску» из алюминиевого сплава, имеющую трапециевидную форму профиля. Используется для качественного и быстрого распределения и выравнивания рабочего раствора на больших площадях с достаточно высокой точностью. Его конструкция обеспечивает недеформируемое рабочее ребро жесткости, причем даже при самой длительной эксплуатации оно остается ровным. Правило-трапеция – легкая, практичная и удобная в использовании.

Перфоратор — предназначен для сверления (долбления) отверстий в кирпиче, камне, бетоне, для работ по дереву и металлу. ывает двух видов: электромеханическим и пневматическим.

При выравнивании пола его используют в процессе укладки маяков деревянного пола – создают отверстия в полу, в которые затем забивают деревянные чопики, а также при проверке лагов на наличие уровня.

Электродрель. Чтобы приготовить ровнитель,  понадобится емкость в виде глубокого ведра или таза, в котором будут смешивать эмульсию с водой. Эту операцию можно выполнить и вручную, но придется  понапрасну потратить много сил и времени. Отличным решением будет использовать электрическую дрель, снабженную специальной насадкой, или строительный миксер.

Игольчатый валик. Нанеся на черновую стяжку самовыравнивающий состав, следует провести его раскатку при помощи игольчатого валика. Таким образом удастся избежать множества мелких дырок и бугорков и обеспечить очень ровную поверхность.

Для деревянных полов используются в основном другие инструменты, и это естественно, ведь меняется материал и технология.

Ножовка. Это инструмент, предназначенный для резки древесины. Его металлическое полотно может иметь различную толщину и длину. Качество реза зависит от зазора, имеющегося между зубьями, и предназначены эти ножовки для конкретных целей:

• — широкой ножовкой распиливают древесину поперек волокон;
• — узкая ножовка – для ДСП, тонких досок и криволинейных деталей;
• — ножовка с обушком – для небольших деталей и подгонки соединений и т. д.

Ножовка снабжена эргономичной ручкой, через которую эффективно передается усилие на полотно, и оно правильно распределяется по поверхности.

Металлическая линейка и плотницкий угольник. Предназначены для точной разметки.

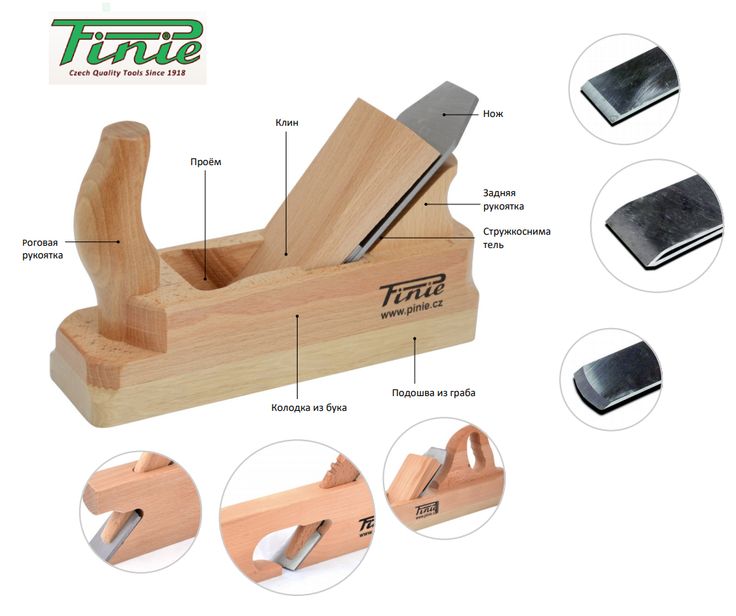

Рубанок.  Используют, когда необходимо уменьшить толщину или выровнять поверхность деревянных деталей. В его корпус встраивается под определенным углом нож шириной 4 см и более. Проходя по поверхности, нож снимает стружку.

Электролобзик.  Этот электрический инструмент имеет тонкую пилку, с помощью которой легко режется: пластик, древесно-стружечные плиты, древесные плиты, древесина или другие материалы разной плотности. Их толщина не должна превышать 4,5 см. Электролобзиком можно выпиливать окружности, прямоугольные вырезы и распилы.

Шуруповерт. Этот малогабаритный легкий электрический инструмент работает от сети или аккумулятора. Он предназначен для вкручивания и выкручивания шурупов и винтов и сверления малых отверстий.

Выбирая инструмент, следует учитывать, что окончательный результат работ не в малой степени зависит от их качества. Большая их часть принадлежит к категории часто используемых, поэтому они долго будут выручать вас в ответственные моменты и сторицей окупят затраты на их приобретение.

© 2023 prestigpol.ru

Инструменты для выравнивания пола―какие необходимы

Отличные инструменты для выравнивания пола это первая потребность при осуществлении работ. Верный подбор инструмента это этап в олицетворении в жизнедеятельность каждого плана.

Как прекрасно если у каждого из нас есть решение начать благоустройство собственного дома, обладает всем без исключения требуемым инструментом.

Содержание

1. Инструменты для затирки пола
2. Стальная щетка
3. Молоток зубило и кисть-макловица
4. Шпатель и кельма бетонщика
5. Рулетка
6. Инструменты для измерения ровности поверхности
7. Гидроуровень
8. Лазерный уровень
9. Правило с уровнем
10. Правило-трапеция
11. Другие инструменты для работы с напольными покрытиями
12. Резак с алмазным диском
13. Электродрель и перфоратор
14. Ножовка
15. Электролобзик
16. Игольчатый валик
17. Шуруповерт
18. Металлическая линейка и плотницкий угольник
19. Заключение

Инструменты для затирки пола

Затирка бетонного пола, впрочем, как и напольных поверхностей, выполненных из других материалов – дело весьма деликатное и непростое, ведь приходится добиваться идеальной ровности пола, сводя к минимуму риск повреждения материала.

Инструмент для затирки пола можно разделить на два класса.

1. Механический (ручной).
2. Электрический.

Определить превалирующий класс, не получится, ибо в арсенале профессионалов мы обычно находим и ручные, и электрические инструменты, которые позволяют более тонко и быстро выполнять различные рабочие операции.

Стальная щетка

Одним из самых популярных инструментов для затирки полов является стальная щетка. Она используется для очистки поверхностей от отслоений, причем, нередко рабочие поверхности для данного инструмента располагаются в труднодоступных местах, например, на стыке между полом и стеной.

Конструкция этой щетки традиционна, т.е. она состоит из корпуса и щетины. Отличие только одно: в качестве упомянутой щетины выступает стальная проволока. Такие щетки бывают разными по своим размерам и весу, что позволяет подобрать оптимальный вариант исполнения данного инструмента для конкретных задач по очистки пола.

Молоток зубило и кисть-макловица

К числу самых популярных инструментов рассматриваемого профиля относят молоток и зубило, которые используются для удаления углов и бугров, которые часто появляются, в особенности, на только что залитом бетонном полу.

Еще один инструмент, без которого не обойтись – кисть — макловица. Для ее создания используется полухребтовая щетина и конский волос, делающие щетину кисти достаточно густой для того, чтобы с ее помощью можно было удалять мелкий мусор. Такая кисть незаменима, к примеру, при подготовке деревянных полов к окрашиванию.

Длина щетины кистей-макловиц достигает 10 см, и благодаря этому с их помощью можно удалять мелкий мусор из самых труднодоступных мест. К тому же, обычно, эти кисти оснащаются съемными ручками, что упрощает работу с ними.

Шпатель и кельма бетонщика

Конечно же, нельзя не упомянуть такие известные всем инструменты, как шпатель и кельма бетонщика. Первый являет собой широкую (от 50 до 450 мм) пластину из стали, которая закреплена на деревянной или пластиковой ручке.

Этот инструмент незаменим в тех случаях, когда необходимо выравнивать цементно-песчаный раствор на плоскости пола. Что же касается кельмы бетонщика, то она имеет схожую со шпателем конструкцию, только здесь ручка имеет небольшой изгиб, что делает этот инструмент очень удобным для набрасывания и выравнивания цементно-песчаной смеси.

Рулетка

Ни одни ремонтные и строительные работы не обходятся без рулетки. Это измерительное устройство, основным рабочим органом которой является гибкая стальная лента.

Она наматывается на специальный барабан, который располагается в футляре, а на конце этой ленты закреплен небольшой порожек, который позволяет ее цеплять за различные выступы на поверхности. Этот элемент делает возможной работу с рулеткой даже одному человеку.

Инструменты для измерения ровности поверхности

Выравнивание пола – это обязательная задача, которую необходимо исполнить при обустройстве напольных конструкций. Причина – любые неровности поверхности могут привести к неправильному распределению нагрузок на отдельные элементы и материалы.

Конструкции пола, к примеру на уложенный напольный утеплитель, что в конечном итоге ведет к их повреждению. К сожалению, насколько бы ни было острым зрение человека, оно не способно определить ровность горизонтальной плоскости пола, которую непременно необходимо создать.

И потому в своей работе по обустройству напольных конструкций мастера пользуются различными инструментами, предназначенными для определения ровности поверхности пола.

Гидроуровень

Один из таких инструментов – гидроуровень. Представляет он собой гибкую трубку, на концах которой расположены прозрачные широкие колбы с нанесенной на них разметкой.

Положив на пол такое устройство, и убедившись в том, что уровень воды в обеих колбах находится на нулевой отметке, вы можете быть уверены в том, что вам удалось создать горизонтальную плоскость.

Лазерный уровень

Для более точных измерений используется лазерный уровень. Его погрешность составляет всего полмиллиметра на 1 метр в зоне 10 метров. Используется это устройство следующим образом. Сначала вы выставляете на полу метки (на определенном расстоянии друг от друга).

После чего укладываете нивелир на плоскость пола и смотрите по меткам, насколько она ровна. Естественно, если присутствует неровность, луч лазера не дойдет до следующей отметки, и потому преграду на его пути надо будет устранить. для чего проецируете луч лазера на рабочую поверхность.

К слову, этот нивелир, вкупе со специальным датчиком, может использоваться для измерения различных расстояний. Единственное, что вам понадобится для его нормального функционирования – источник электрического тока.

Кроме того, не стоит забывать об использовании защиты для глаз, так как даже случайное попадание луча лазера на зрачок может обернуться неприятными последствиями.

Правило с уровнем

Следующий инструмент – правило с уровнем. Он представляет собой алюминиевый профиль, посередине которого располагается горизонтальная колба, запаянная с двух сторон. Она заполнена эфиром или спиртом, в которых «плавает» пузырек воздуха.

Так же, как и в гидроуровне, на колбу нанесена разметка, и когда профиль находится на идеально ровной горизонтальной или вертикальной поверхности, отмеченный пузырек воздуха занимает «нулевое» положение, т. е. останавливается посередине колбы.

Правило с уровнем – это очень удобный в работе инструмент, и именно поэтому он пользуется большой популярностью. К слову, с его помощью можно измерять наклон поверхности. Одно деление на шкале такого уровня соответствует уклону в 4.5 мм на 1 метр, или же углу в 15 минут.

Правило-трапеция

Этот инструмент являет собой трапециевидный алюминиевый профиль, предназначенный для выравнивания рабочих растворов. Способ его использования чем-то схож со шпателем, только в данном случае речь идет о больших обрабатываемых площадях.

Одним из основных элементов правила-трапеции, обеспечивающим высокую точность производимых с помощью этого инструмента работ, является рабочее ребро жесткости, которое обеспечивает сохранение формы инструмента на протяжении долгого периода времени.

Другие инструменты для работы с напольными покрытиями

Для обеспечения ровности пола зачастую приходится использовать инструменты, которые, казалось бы, имеют совершенно иное предназначение.

Резак с алмазным диском

При обустройстве бетонного пола в процессе финишной обработки поверхности бетона осуществляется нарезка усадочных швов. Делается это для того, чтобы предотвратить образование случайных трещин, которые могут образоваться вследствие появления дополнительных усадочных нагрузок.

Так вот, нарезка швов в бетонных полах производится с помощью специального резака, оснащенного алмазным или корундовым диском, либо же задействуется намеленная веревка, которая обеспечивает возможность создания точных прямых швов.

Электродрель и перфоратор

Незаменимым помощником любого мастера в процессе обустройства полов являются электродрель и перфоратор.

Перфоратор предназначен для создания отверстий в полу, которые затем используются для установки в них маячков. По ним происходит выравнивание уровня лагов и напольного покрытия.

Электродрель применяется для приготовления ровнителей, т.е. растворов, которые будут заливаться и выравнивать пол. Учитывая объемы и плотность таких растворов, производство операции по их смешиванию вручную не всегда выглядит рациональным занятием. Да и качество раствора в результате ручного смешивания страдает.

Таким образом, электродрель, оснащенная специальной насадкой, служит в качестве своеобразного миксера, с помощью которого мы, прилагая минимум усилий и тратя столько же времени, сможем приготовит качественный выравнивающий раствор.

Помимо этого электрическая дрель помогает мастерам на всех этапах отделочных работ — при установке плинтусов, прокладке электропроводки, креплении сантехники и так далее.

Ножовка

При обустройстве деревянного пола из досок и его дальнейшем выравнивании, нам не обойтись без ножовки. Металлическое полотно этого инструмента может иметь различную ширину и длину, что обусловлено спецификой задач, которые мы с его помощью выполняем.

Так, к примеру, для распиливания древесины поперек волокон лучше использовать ножовку с широким полотном, а для распиливания тонких досок, ДСП или криволинейных пиломатериалов лучше отдать предпочтение узким ножовкам.

Электролобзик

Также вам может понадобиться электролобзик – инструмент, оснащаемый тонкой пилкой, которая может легко и без риска повредить материал может разрезать пластик, ДСП, дерево и пт. д.

Главным достоинством электролобзика является его способность делать не только прямые распилы, но и, к примеру, выпиливать по окружности. Правда, есть и один недостаток у этого электроинструмента: не рекомендуется его использовать для распилки материалов, толщиной более 4.5 см.

Игольчатый валик

Для выравнивания наливных полов одним из самых актуальных инструментов является игольчатый валик. Его главная особенность — наличие шипов на рабочем элементе. Эти шипы (иглы) проникают вглубь структуры полимерного раствора, применяемого для создания наливных полов.

Тем самым способствуя более равномерному распределению раствора по площади пола и увеличению прочности уже готовых полов. Использование игольчатых валиков – это обязательный этап процесса выравнивания пола. Более того, нередко можно увидеть, как специалисты используют этот инструмент для обустройства бетонных полов.

Причиной тому являются пузырьки воздуха, которые образуются внутри раствора и которые, в конечном итоге, снижают прочность напольного покрытия. Протыкание иглами высвобождает этот воздух и приводит к уплотнению раствора. Это очень напоминает процесс утрамбовки песка.

Шуруповерт

К числу очень полезных в процессе выравнивания пола инструментов мы еще отнесем шуруповерт. Его относят к категории электроинструментов, впрочем, работать он может не только от сети, но и от аккумуляторной батареи, что делает шуроповерты более удобными и мобильными в работе.

Как вы догадались, используется этот инструмент для вкручивания и выкручивания крепежного материала, оснащенного резьбой, а также для сверления небольших отверстий.

Шуруповерты хороши тем, что за счет скорости вкручивания позволяют быстро и качественно устанавливать уровни, ведь нередко именно шурупы и винты используются для выравнивания уровня пола.

Металлическая линейка и плотницкий угольник

Ну и в завершение нашего рассказа обязательно стоит упомянуть металлическую линейку и плотницкий угольник, которые используются создания точной разметки, а также рубанок, с помощью которого можно выравнивать поверхности деревянных полов, снимая с них излишки древесины.

Заключение

Для эпилога статьи мы выбрали следующую рекомендацию. Качество производимых вами работ и, что более важно, ваша безопасность напрямую зависит от качества используемого вами инструмента. На нем нельзя экономить, его необходимо проверять на предмет способности правильно функционировать перед каждым использованием.

Никогда не забывайте о технике безопасности, даже в процессе такой, казалось бы, не самой опасной операции, как выравнивание пола или стен в квартире. Используйте защитные очки, маски и респираторы, и тогда вы сможете действительно порадоваться результатами своего труда.

Леонид

Задавайте вопросы в комментариях

Задать вопрос

Как вам статья?

Информация об уровне духа | Как использовать пузырьковые уровни | Инструмент Чтение |

• Как читать спиртовой уровень
• Как пользоваться спиртовым уровнем
• Как проверить спиртовой уровень на точность
• Как выровнять прицел пузырьковым уровнем

Посмотреть все спиртовые и пузырьковые уровни от Johnson Level.

Спиртовой уровень — это инструмент, используемый для определения того, насколько параллельна (по уровню) или перпендикулярна (отвесно) поверхность относительно земли. Спиртовой уровень получил свое название от раствора уайт-спирита внутри уровней.

Обычно флаконы в спиртовом уровне имеют желтовато-зеленый цвет с добавками для защиты от ультрафиолета и обеспечивают максимальную эффективность при температуре от -20 до 130 градусов по Фаренгейту. Лучший спиртовой уровень имеет точность в пределах плюс-минус 0,5 миллиметра. /метр, или 0,005 дюйма/дюйм или 0,029 градуса. Следующий отображаемый уровень точности составляет 0,75 мм/м или 0,043 градуса. Корпуса пузырьков спиртового уровня, также называемого пузырьковым уровнем, могут иметь форму бочонка, прямоугольного блока или даже изогнутой, бананообразной формы для измерения уклона в долях на фут шага; и сегодня в основном изготавливаются из акрила, а не из стекла.

Как читать спиртовой уровень

1. Найдите нижний край уровня. Он упирается в поверхность, которую вы пытаетесь выровнять.
2. Некоторые модели имеют магнитные края, которые «прилипают» к металлическим поверхностям для удобства использования.
3. Осмотрите корпус уровня и проверьте точки захвата, где вы не заблокируете пузырьки рукой (руками).
4. Большинство уровней имеют пробитое отверстие по крайней мере на одном конце для подвешивания над верстаком.
5. Флакон в центре уровня помогает найти истинную горизонталь.
6. Трубка ампул на концах находит истинную вертикаль.
7. На многих торпедных уровнях и других специализированных уровнях имеется наклонная трубка для определения уровня под углом 45°.
8. Если ваш спиртовой уровень оснащен электронным дисплеем, ознакомьтесь с нашим руководством по использованию цифрового электронного уровня.



Как пользоваться спиртовым уровнем

1. Очистите уровень, удалив все отложения и грязь с краев.
2. Отметьте линию вдоль нижнего края стены.
3. Переверните уровень так, чтобы нижняя часть стала верхней. Поместите новый верхний край вдоль отмеченной линии. Если пузырь находится в центре, ваш уровень точен. Если нет, то он неисправен.
4. Поместите уровень на поверхность объекта, для которого вы хотите найти истинную горизонталь («горизонт»). Убедитесь, что спиртовая трубка проходит параллельно объекту. Позвольте пузырю всплыть наверх спиртовой трубки.
5. Расположите глаза на уровне спиртовой трубки. Чтобы получить точные показания, закройте один глаз.
6. Обратите внимание, где находится пузырь внутри спиртовой трубки. Если он находится по центру между линиями на трубе, ваш объект находится на уровне. Если пузырь находится справа от линий, ваш объект наклоняется вниз справа налево. Если пузырь находится слева от линий, ваш объект наклонен вниз слева направо.
7. Чтобы найти истинную вертикаль или «отвес», повторите тот же процесс по вертикали.



Как проверить точность спиртового уровня

1. Поместите уровень на плоскую поверхность.
2. Сделайте одну отметку в конце уровня.
3. Сделайте еще одну отметку сбоку уровня, под флаконом в центре.
4. Измерьте положение пузыря.
5. Поверните уровень на 180° из конца в конец и совместите уровень с вашими отметками.
6. Проведите еще одно измерение. Если уровень точен, пузырек будет находиться в одном и том же положении для обоих показаний.
7. Чтобы проверить вертикальный флакон, выполните ту же процедуру на плоской вертикальной поверхности.



Как выровнять прицел с помощью пузырькового уровня

1. Убедитесь, что ваша винтовка разряжена.
2. Поместите винтовку в тиски, оружейную люльку или любой другой держатель, обеспечивающий надежную фиксацию винтовки.
3. Поместите пузырьковый уровень на плоскую часть пистолета. Если у вас есть второй спиртовой уровень, используйте его на другой плоской части, например на затворе, над патронником или на ребре.
4. Затяните винтовку на месте, когда вы достигнете уровня.
5. Поместите прицел в кольца.
6. Плотно затяните прицел, но достаточно слабо, чтобы его можно было немного сместить.
7. Поместите пузырьковый уровень на прицел и выровняйте прицел по горизонтали.
8. Поверните уровень параллельно прицелу и выровняйте его вертикально.
9. Теперь ваш прицел выровнен.



Как изготавливаются спиртовые уровни

Спиртовые уровни изготавливаются из различных материалов, включая алюминий, пластик, дерево, чугун и композитные материалы. Пользователи спиртовых уровней относятся к категории профессиональных подрядчиков и торговцев, таких как плотники, каменщики, каркасники, электрики, сантехники и столяры; и самодельщики, такие как домовладелец.

Типы спиртовых уровней

Продавцы и подрядчики могут выбирать из множества стилей спиртовых уровней, наиболее популярными из которых являются двутавровые уровни (рамка уровня имеет форму буквы «I», если смотреть на ее конец), коробка уровни луча (рамка уровня имеет прямоугольную форму) и уровни торпеды (чуть больше карманного, 9″до 12″ 3-х флаконных уровней). Другие стили спиртовых уровней включают в себя: линейные уровни (одна ампула с крючком для руки на веревке), уровни с перекрестной проверкой (карманный размер; две ампулы уровня под прямым углом), круглые уровни (поверхностные уровни), карманные уровни (в форме ручки с магнитный наконечник) и уровни стойки (оборачивает две стороны стойки для измерения уровня и отвеса).

Ознакомьтесь со следующими практическими инструкциями по специальным спиртовым уровням:

• Как использовать торпедный уровень
• Как использовать пост-уровень
• Как пользоваться линейным уровнем

Существуют и другие функциональные особенности уровня, помимо стиля и материала, такие как магнетизм, тип пузырька и долговечность. Некоторые спиртовые уровни являются магнитными, что идеально подходит для строительства с металлическими шпильками, а также для сантехников или электриков, работающих с трубами и кабелепроводами. Сила магнита по сравнению с весом спиртового уровня является важным критерием качества; редкоземельные магниты являются самыми сильными. Некоторые спиртовые уровни имеют сменные пузырьки, например, двутавровые уровни с пузырьками в форме бочонков, которые вставлены в раму, или деревянные уровни с пузырьками в форме банана. Блоки пузырьков на коробчатых балках устанавливаются на станке и не могут быть заменены с той же точностью, что и на заводе. Спиртовые уровни также стали более прочными за счет включения крышек для флаконов, чтобы защитить флакон и торцевые крышки, чтобы выдержать удар при падении. Некоторые ватерпасы имеют рукоятки, которые в первую очередь предназначены для удобства.

Другие полезные наборы инструкций по правильному использованию уровня см. в практическом руководстве Johnson Level.

Посмотреть все спиртовые и пузырьковые уровни от Johnson Level.

Выравнивание и удаление формы – Руководство по метрологии поверхности

Стандарт ISO 3274 указывает, что первичный профиль не должен содержать номинальную форму заготовки. Компонент формы должен быть удален перед любой другой метрологической операцией.

При площадном измерении создание поверхности S-F требует применения F-оператора. Когда форма представляет собой просто отрезок или плоскость, эта операция называется 9.0013 прокачка . Когда форма не плоская, это называется удалением формы . На этой странице представлены различные методы, которые можно применять, и обсуждается их применение.

1. Номинальная форма

Номинальная форма представляет собой геометрическую форму, задуманную разработчиком механической детали. Обычно это плоская форма или поворотная форма (цилиндр, конус, сфера). Характеристики фактуры поверхности выполняются на плоской поверхности, независимо от исходной геометрической формы, поэтому перед проведением метрологического анализа метролог должен применить операцию по сплющиванию профиля или поверхности. Эта операция состоит в моделировании формы и связывании ее с облаком измеренных точек для вычитания формы.

В случае непроизводственного объекта номинальная форма отсутствует, но все же может быть полезно удалить естественную форму с помощью полиномиальной аппроксимации или фильтра.

Параметры текстуры поверхности зависят от эталона ( средняя линия или средняя плоскость), используемого при обнаружении пиков и впадин или при расчете средних значений и моментов. Удаление формы и выравнивание позволяют определить эту ссылку.

Вверху: профиль, измеренный на сфере; ниже профиль после удаления круглой формы (круг наименьших квадратов, расчетный радиус 90,53 мм)

2. Внутренний эталон инструментов

В двухмерном контактном профилометре ось сканирования вдоль X дает эталон и определяет начало высот. Этот ориентир обычно обеспечивается высокоточным стальным стержнем, по которому скользят подушечки для перемещения датчика и стилуса во время сканирования. Любое отклонение прямолинейности от этого эталона вводится в измеренный профиль как отклонение по высоте. Некоторые профилометры могут калибровать это отклонение от прямолинейности, измеряя плоскость эталонного стекла и сохраняя профиль прямолинейности, который затем вычитается из любого последующего измерения. После того, как выравнивание или удаление формы выполнено на профиле или на поверхности, пользователь может проанализировать отклонение формы, волнистость и/или шероховатость.

Схема двухмерного контактного профилометра и его системы координат.

При использовании трехмерного оптического профилировщика эталон зависит от оптической технологии. В случае устройства вертикального сканирования выравнивание и линейность этого устройства влияют на эталон. Опорное зеркало интерферометра также влияет на привязку высоты. Как правило, любые помехи отображаются во время процедуры калибровки, выполняемой на заводе, а иногда и пользователями. См. также ИСО 25178-700.

Щуп на полозьях

Профилометры для мастерских обычно не имеют внутреннего эталона, но они используют полозья, которые повторяют форму и позволяют щупу регистрировать изменения высоты по отношению к полозьям. Поэтому измеренный профиль содержит только самые короткие длины волн.

Два образца салазок для мастерских профилометров

Профилометры, оснащенные салазками , не могут оценивать волнистость, если только они не используют специальные широкие салазки. Такие профилометры обычно предназначены для измерения параметров шероховатости.

3. Ручное нивелирование и юстировка

Метролог должен максимально точно выровнять заготовку по осям измерения. Например, на контактном профилометре образец располагается максимально горизонтально, выровнен по оси X, которая, в свою очередь, выровнена по внутреннему эталону прибора. Это гарантирует правильную запись высоты вдоль оси Z инструмента, которая очень близка к оси Z заготовки. Затем операция выравнивания вычитает оставшиеся доли градусов остаточного уклона.

При измерении поверхности, например, с помощью конфокального микроскопа, образец будет располагаться горизонтально, чтобы вертикальная ось сканирования была максимально перпендикулярна плоскости образца.

Коррекция, выполняемая программным обеспечением для анализа, будет более эффективной и точной, если образец физически выровнен и выровнен на приборе.

4. Базовая линия и базовая плоскость

В профиле базовая линия определяется выравниванием или удалением формы и, следовательно, зависит от метода ассоциации. По умолчанию линия наименьших квадратов связана с профилем. Он становится горизонтальной привязкой основного профиля и определяет начало высот.

Аналогичным образом на поверхности средняя плоскость вычисляется F-оператором. Локальные структуры и геометрические особенности могут повлиять на эту привязку, отклонив соответствующую плоскость.

5. Ассоциация

Ассоциация — это операция, которая настраивает математическую модель для наилучшего соответствия реальной заготовке, обычно представленной облаком точек. Модели представляют собой геометрические формы (прямая, плоскость, часть сферы, цилиндра, конуса, полинома и т. д.).

Методы ассоциации, используемые в метрологии текстуры поверхности:

• Наименьшие квадраты, простые или полные, с ограничениями или без ограничений;
• Минимальная зона;

Наименьшие квадраты соответствуют L2-норме, поскольку они минимизируют квадратичные отклонения. Зона минимума соответствует L∞-норме, также называемой чебычевской. L1-норма иногда используется путем минимизации абсолютных значений высот или просто усреднения высот.

Ограничения, используемые в ассоциации, могут фиксировать радиус сферы и позволять вычислять положение центра или могут смещать плоскость наименьших квадратов за пределы материала, т. е. смещаться в контакте с самой высокой точкой поверхности.

В ассоциации с методом наименьших квадратов используются символы LSLI (для линии) или LSPL (для плоскости).

Метод минимальной зоны заключает профиль между двумя параллельными линиями или поверхность между двумя параллельными плоскостями и пытается найти наилучшую ориентацию, которая минимизирует расстояние между двумя линиями (или двумя плоскостями). Символы ассоциации минимальной зоны: MZLI и MZPL.

6. Отклонение по оси z или по нормали к поверхности

Наклон профиля или поверхности обычно очень мал, всего несколько градусов, поэтому принято вычитать высоты между профилем и расчетной линией. Но в случае большего уклона вычитание вносит существенную ошибку и может также деформировать профиль.

Вычитание опорной линии по оси Z.

Выровненный профиль. Форма изменена вычитанием из-за большого наклона.

В случае большого уклона рекомендуется поворачивать профиль до тех пор, пока он не достигнет горизонтального положения. Это эквивалент вычитания высоты относительно вектора нормали номинальной формы. Форма профиля не изменяется, но расстояние между точками больше не является постоянным. Это подразумевает последующую передискретизацию, которая вводит сглаживание самых высоких частот (шума). В некоторых случаях могут появляться нависания, которые устраняются при ресемплинге. Или может потребоваться обработка неравномерно расположенных профилей, также называемых параметрические профили , (x, y) = f(t).

Вычитание опорной линии по нормали.

Выровненный профиль. Форма соблюдается, но точки расположены неравномерно.

7. Методы ассоциации

Методом ассоциации по умолчанию для метрологии текстуры поверхности является ассоциация наименьших квадратов. Это лучший метод, если текстура поверхности глобально случайна (стохастическая), без структуры или геометрических форм. Однако, если поверхность содержит периодические элементы или геометрические структуры, метод наименьших квадратов может сильно измениться из-за неравномерного распределения высот.

Выше линия наименьших квадратов нарушена формой профиля: Верхний профиль из-за канавки. Нижний профиль из-за распределения высот выше слева и ниже справа. В этих случаях предпочтительнее выравнивание с использованием метода минимальной зоны , поскольку он обеспечивает правильное главное направление профиля. На верхнем профиле также можно было бы исключить часть канавки из расчета линии наименьших квадратов.

8. Исключение конструкций

Исключение конструкций может быть ручным или автоматическим и позволяет учитывать при расчете только подмножество точек профиля или поверхности при оценке номинальной формы.

В случае этой поверхности канавка не центрирована, что изменяет расчет плоскости наименьших квадратов, что приводит к неправильному нивелированию.

Решение состоит в том, чтобы исключить из расчета канавку, пометив ее инструментом выделения в диалоге Оператор выравнивания (или Удаление формы). Исключенная область отмечена серым цветом (слева).

9. Автоматическое исключение конструкций

В других случаях конструкции могут быть исключены автоматически.

Эта поверхность DVD, измеренная с помощью АСМ, содержит слишком много ямочек, которые было бы неудобно исключать вручную. Каждая ячейка влияет на вычисление плоскости наименьших квадратов, так как ее высота меньше плоской плоскости выше, а распределение ячеек на поверхности неравномерно.

Параметр автоматического исключения можно настроить для исключения структур ниже и/или выше средней плоскости.

Здесь исключаются структуры, и плоскость наименьших квадратов вычисляется правильно только из точек на плоской плоскости выше.

10. Выравнивание сложной формы

В немеханических приложениях, например, при измерении биологических образцов или поверхностей археологических артефактов, может потребоваться определение плоской точки отсчета на образце, имеющем сложную форму. Можно оценить полиномиальную форму и при желании исключить часть поверхности. Внизу рана, измеренная на коже больного; форма идет от ноги. Снятие формы дает возможность определить плоскую отметку, рассчитать объем раны и сравнить его с более поздней стадией заживления.

Однако полиномы следует использовать с осторожностью, потому что они обычно имеют тенденцию расходиться на ребрах, особенно с полиномами высокого порядка.

11. Построчное нивелирование

Некоторые приборы, использующие боковое сканирование, такие как профилометры или АСМ, иногда подвержены вертикальным смещениям между линиями. В случае профилометра это связано с отклонением прямолинейности оси Y. В случае сканирующего зондового микроскопа метрологический анализ измерений не может быть выполнен до того, как будет проведено такое линейное нивелирование. Это решение заключается в выравнивании каждой линии по отдельности, чтобы выровнять их по одной и той же плоскости. Может оказаться необходимым исключить некоторые части, чтобы избежать смещения средних линий.

Изображение АСМ, показывающее вертикальное смещение в двух местах

Поверхность, выровненная линия за линией, показывает топографию поверхности.

12. Выравнивание в нескольких плоскостях

Поверхность с несколькими плоскостями на разной высоте можно выровнять с помощью оператора разделения и уровня , который сегментирует поверхность с помощью водоразделов и алгоритмов обрезки.

Вверху: изображение справа показывает сегментированную поверхность. Это позволяет пользователю щелкать области, которые будут использоваться для расчета плоскости наименьших квадратов. Затем вся поверхность будет выровнена относительно этой плоскости.

Еще более сложный случай: когда на разные плоскости влияет общая кривизна, которую необходимо устранить, например, чтобы оценить высоту ступеньки между плоскостями.
