Многие автовладельцы сегодня делают тюнинг своих машин для того, чтобы выделить свое авто среди «серой массы». Одним из вариантов тюнинга является установка ксенона, которая также позволяет улучшить освещение дороги во время движения. Подробнее об особенностях и монтаже ксеноновых ламп вы сможете прочитать в этой статье.

Что следует знать о ксеноне?

Если вы решили поставить ксенон на свой автомобиль, нужно в первую очередь разобраться в особенностях ламп. Неправильно установленный ксенон своими руками может доставить определенные хлопоты автовладельцу.

BMW с установленными Н4 лампочками в оптику

Достоинства и недостатки

Перед тем, как установить ксеноновые лампочки на авто, ознакомьтесь с основными преимуществами и недостатками такой оптики.

Плюсы:

1. Если сравнивать с обычными лампами, то эффективность ксенона значительно выше. Вряд ли вы захотите перейти обратно на галогенные источники света, если воспользовались ксеноновыми.
2. Более высокая мощность, в результате чего это позволяет оказать более серьезный эффект на автомобили, движущиеся навстречу. И если установка ксенона своими руками пройдет правильно, то этот эффект не будет вредным.
3. Более долгий срок использования, если сравнивать с галогеном, то он больше в десять раз.

Недостатки:

1. Высокая стоимость системы, в разы превышающая цена на галогенные лампы. Если человек приобрел подержанный автомобиль с такой оптикой, то при ее выходе из строя он, вероятнее всего, захочет снять ксенон и поменять его на обычные лампы. И причиной этому обычно — цена.
2. Если устанавливать оптику не по правилам, это может грозить штрафом водителю (автор видео — канал В Гараже у Данилыча).

Возможные неисправности и способы их устранения

Неисправности ксенона на авто могут такими:

1. Мерцание. Почему моргает оптика? На практике фары могут мигать из-за коррозии проводки. Если коррозии не много, то можно попытаться использовать так называемый электрический брызг. Но если провода сильно поржавели, их надо будет менять. Мерцает ксенон иногда из-за самих лампочек. Если вы заметили, что в вашем авто моргает ксенон, перед тем, как его снимать, нужно определить причины — для этого может потребоваться помощь электрика.
2. Оптика работает прерывисто. Как правило, такая проблема может быть обусловлена либо использование старой проводки, либо выходом из строя самой оптики.
3. Не горит ксенон вообще. Фонари могут не гореть из-за поломки лампочек либо при появлении проблем в работе блока розжига. Как проверить ксенон в данном случае? Вам понадобится мультиметр и навыки в области электрики. Ремонт ксенона может быть осуществлен либо в домашних условиях, либо с помощью специалиста.
4. Оптика потеет, особенно эта проблема часто проявляется зимой и может появиться как при езде, так и во время стоянки. Суть проблемы заключается в том, что в оптику поступает тепло от прогретого двигателя, но не подается холодный воздух. Для решения проблемы можно поступить следующим образом: на заборные каналы холодного воздушного потока нужно установить длинные патрубки, которые потом выводятся за передний бампер. Чтобы не было запотевания фары, она должна быть герметичной.
5. Устанавливаемые на авто лампочки стали гореть очень ярко. Сами по себе эти световые элементы излучают достаточно яркое освещение, что может спровоцировать опасные для других водителей блики на дороге. В первую очередь это может грозить безопасности водителя авто, в котором установлены ксеноновые лампочки.

Извините, в настоящее время нет доступных опросов.

Инструкция по установке

Подключение ксенона может быть проведено в домашних условиях. Более подробную инструкцию по установке вы найдете ниже.

Инструменты и материалы

Ничего специфического вам не понадобится. Приготовьте новый комплект оптики, который вы приобретете в магазине, провода, а также слесарный инструмент.

Фото 1. Лампы h5 Philips

Фото 2. Провода

Фото 3. Слесарный инструментарий

Технология подключения

Монтаж комплекта на авто осуществляется так:

1. Сначала демонтируются защитные крышки с оптики.
2. Далее, с установленных ламп снимаются провода питания, отжимаются фиксаторы, после чего лампочки извлекаются.
3. Производится монтаж новых осветительных устройств на место старых, при этом учтите, что лампочки должны быть надежно зафиксированы в цоколе. Трогать руками колбы осветительных устройств ни в коем случае нельзя, поскольку это может привести к более плохому освещению. Соответственно, в скором будущем может потребоваться замена ксенона. Если вы используете устройства D2R либо D2S, то в защитных колпачках необходимо будет также сделать дополнительные отверстия, через которые будут проходить провода от блока.
4. Монтаж непосредственно самого блока производится в моторном отсеке, нужно выбрать наиболее подходящее и удобное для монтажа место. В первую очередь, к блоку необходимо подключить кабель, который идет от лампы. Используя второй провод, необходимо состыковать старый разъем с самим блоком. При этом учитывайте, что проводка не должна быть сильно натянута. Для правильного соединения проводов используйте схему.
5. Сделав это, необходимо произвести диагностику правильности подключения. Заведите двигатель и включите освещение. Если вы все сделали правильно, то освещение фонарей будет ровным. Когда вы убедитесь в том, что все работает правильно, места стыка необходимо обмотать изолентой, после чего произвести монтаж защитных колпачков. Для большей надежности отверстия нужно уплотнить при помощи герметика.

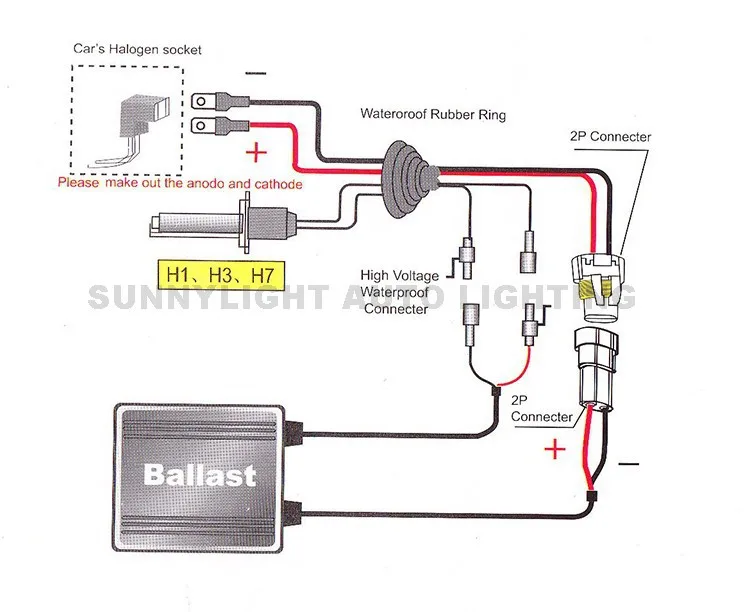

Схема подключения ксенона

Видео «Наглядный пример монтажа ксенона»

На видео ниже приведена подробная и наглядная инструкция по монтажу ксенонового освещения на примере автомобиля Хендай Акцент (автор ролика — канал Паркинг).

Установка ксенона своими руками от начала до конца

Что необходимо знать для установки ксенона? Особенности монтажа и проверки.

Ещё совсем недавно, ксеноновые фары можно было встретить лишь на авто премиум класса. Сегодня же, данная разновидность автомобильной оптики по праву занимает лидирующие позиции на рынке, обеспечивая максимально яркое и качественное освещение дорожного полотна, независимо от окружающих условий. При этом установка ксенона своими руками не представляет особых трудностей и вполне по силам даже начинающему автолюбителю. Рассмотрим данную процедуру более подробно.

Необходимое оборудование

Для работы потребуется:

• Комплект ксеноновых фар;
• Релейные провода;
• Дрель с комплектом свёрл;
• Специальные саморезы, диаметром 3,5 мм;
• Крепёжные скобы;
• Изолента и герметик;
• Набор инструмента;
• Инструкция по монтажу от производителя.

Самостоятельный монтаж ксенона

Установка ксенона на ВАЗ 2114 состоит из двух промежуточных этапов;

• Крепление блока розжига;
• Монтаж ксеноновых ламп.

Крепление блока розжига

Монтаж блока розжига заключается в его жёсткой фиксации в подкапотном пространстве, с обязательным соблюдением следующих правил:

• Место установки следует выбирать непосредственно возле фар – удлинение проводов строжайше запрещено;
• В качестве основы необходимо использовать металлические поверхности, не подверженные деформации и способствующие эффективному теплоотведению;
• Место крепления должно быть защищено от воздействия влаги.

Монтаж ксеноновых ламп

Работу выполняют в следующей очерёдности:

• Снимите фары и защитные крышки уже имеющихся галогеновых ламп – ближнего или дальнего света. При установке биксенона, снимите обе крышки сразу, после чего выньте лампы;
• Просверлите отверстие, диаметром примерно в 23 мм, прямо по центру корпуса фары, удалите образовавшуюся крошку и пропустите сквозь него проводку, после чего закройте отверстие резиновым кольцом – уплотнителем;
• Установите на посадочное место ксеноновую лампу, предварительно обезжирив её спиртом;
• Выполните разводку – один провод от лампы следует подсоединить к уже установленному блоку розжига, а второй – к общей проводке, там же, где ранее была подключена «галогенка»;
• Поставьте обратно защитные крышки и фары.

Выполните установку второго светильника на ВАЗ 2110 аналогичным образом. При монтаже ксеноновых фар на автомобилях, оснащённых бортовым компьютером, следует установить дополнительное реле между общей проводкой и блоком розжига, что позволит минимизировать нагрузку и стабилизирует работу всей системы. Помните, что при выборе ксенона, такое реле придётся докупать отдельно, а вот для биксенона оно уже идёт в комплекте.

Проверка ксенона

После того, как ксенон на ваз 2107 установлен, его необходимо проверить. Сделать это очень просто – достаточно лишь несколько раз включить/выключить свет, с небольшим интервалом, примерно в 5 секунд. Если монтаж выполнен правильно, свечение будет равномерным, совпадая по цвету с тем, который указан на упаковке. При необходимости, можно провести регулировку фар, выполняют которую в тёмное время суток:

• Поставьте авто напротив стены, примерно в 5 метрах от неё;
• Проведите вертикальную линию, указывающую центр фар и горизонтальную, от середины до дороги;
• Отрегулируйте их с помощью специальных регулировочных винтов, расположенных с обратной стороны. Операция проводится отдельно для каждой фары, вторая при этом закрывается фанерой или картоном.
• Регулировка считается завершённой, когда излом светового луча проходит строго по вертикальной линии, а верхняя граница светового пятна совпадает с горизонтальной линией.

Подведение итогов

На этом установка ксенона своими руками завершена. Как вы могли убедиться, процедура не отличается особой сложностью, требуя лишь внимательности и точного следования вышеизложенной инструкции.

Удачного монтажа.

РУКОВОДСТВО ПО УСТАНОВКЕ

Поздравляем!

Вы приобрели комплект для переоборудования Kensun HID . Все, что осталось сделать, это установить его и начать наслаждаться великолепным внешним видом и улучшенной видимостью.

ПРЕДУПРЕЖДЕНИЯ
Пожалуйста, прочитайте все предупреждения перед установкой, чтобы избежать травм или повреждения вашего автомобиля или системы HID.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

1.

Снимите имеющиеся галогенные лампы с автомобиля (см. инструкции в руководстве по эксплуатации автомобиля). Некоторым автомобилям требуется больше работы, чем другим, из-за их уникальных корпусов ламп, и может потребоваться полное снятие корпуса фары и бампера во время установки.

2.

Просверлите отверстие диаметром 1 дюйм в пылезащитном колпачке и используйте резиновую втулку (поставляется с комплектом для одной балки), чтобы закрыть отверстие, или замените его чем-то такого же размера, чтобы обеспечить надежное закрытие.

3.

Установите и закрепите ксеноновые лампы HID на своих местах. Лампа должна стоять там, где была оригинальная лампа, а разъем лампы должен быть подключен к лампе. Реле должно быть подключено к оригинальной вилке лампы. Закройте корпус фары пылезащитным колпачком.

4.

Соберите кронштейны для балластов и установите балласты в прочном и хорошо проветриваемом месте под капотом рядом с отражателем фары. Оставьте необходимое расстояние, чтобы цокольный разъем доставал до лампы. Установите балласт вдали от движущихся компонентов, таких как кондиционер и насос гидроусилителя руля.

5.

Подсоедините все штекеры от балласта к лампе, как показано на схемах. Убедитесь, что вы правильно поняли полярность. Ксеноновые лампы не работают с обратной полярностью. Убедитесь, что вилки надежно установлены и не повреждены. Если у вас есть биксеноновый комплект, подключите балласты к жгуту реле.

6.

Если у вас есть биксеноновый комплект, подключите массу к кузову автомобиля, а провод питания к плюсовой клемме аккумуляторной батареи. Подсоедините штекер реле к заводскому разъему фар автомобиля. Вы будете использовать только одну сторону заводской розетки. Другая сторона должна оставаться пустой. Удобнее использовать вилку сбоку, ближе к аккумулятору.

7.

Свяжите все кабели на месте. Для фиксации жгута проводов можно использовать стяжки. Убедитесь, что на близком расстоянии от них нет движущихся или выделяющих тепло объектов. Перед началом работы убедитесь, что все компоненты надежно закреплены.

8.

Проверьте свои фары, чтобы убедиться, что они работают правильно. Держите их в течение 10 минут. Это простая процедура прижигания.

Схема подключения одного луча

Схема подключения двойного луча

Схема подключения предупредительного гасителя

СОВЕТЫ

Надевайте перчатки и не прикасайтесь к стеклу лампы фары. Прикосновение к лампочке голыми пальцами может привести к ее преждевременному выходу из строя. Масла на вашей коже или скопление грязи в моторном отсеке могут вызвать горячие точки на стеклянной оболочке, что приведет к значительному сокращению срока службы до нескольких секунд или к гораздо более короткому сроку службы, чем если бы вы не прикасались к лампочкам. , и даже может привести к взрыву лампочки. Если лампочки грязные, протрите их спиртом; не погружайте его ни в какую жидкость.

Удалите всю упаковку. Луковицы хорошо упакованы, чтобы избежать поломки во время транспортировки, и все упаковочные материалы должны быть удалены. Некоторые лампы имеют пластиковое уплотнительное кольцо, удерживающее лампу в защитном кожухе, который также необходимо снять. Если вы пытаетесь вставить лампочки, а они не подходят, проверьте, не оставили ли вы какой-либо из этих защитных материалов на лампочке.

Если вам нужна помощь или у вас есть какие-либо вопросы, вы можете связаться со службой поддержки клиентов здесь или позвонить нам по телефону 855-536-7862 и мы будем рады помочь вам.

люменов Ксеноновые лампы Инструкции по установке, помощь и советы

Здесь вы найдете инструкции по установке, руководства и другую полезную информацию по установке наших продуктов. Если у вас есть дополнительные вопросы или проблемы, которые не рассматриваются в этой области, пожалуйста, напишите нам. Для просмотра установочных файлов у вас должна быть возможность просматривать файлы Adobe PDF. Если вы не можете просматривать файлы, вы можете щелкнуть ссылку ниже, чтобы установить Adobe Reader бесплатно.
Руководство по установке комплектов для переоборудования ксеноновых ламп А1. Комплекты с одной балкой A2. Комплекты Bi-Xenon Hi/Lo A3. h5 Биксеноновые Hi/Lo комплекты A4. h23 Комплекты Bi-Xenon Hi/Lo			Руководства по установке комплектов для преобразования светодиодов XTREME Комплекты с одним лучом Комплекты Hi/Lo
Схемы подключения HDRL Д1. HDRL Базовый D2. HDRL с RES3 на стороне батареи D3. HDRL с RES3 на пустом сокете D4. HDRL с 2 x RES3 D5. HDRL и HDS D6. HDRL и HDS с RES3 x 2 h23 Биксеноновые электрические схемы Е1. h23 Базовый E2. h23 с 4 x RES3 и 1 x Ch23 E3. h23 с 2 x RES3 для обеих цепей дальнего света и 1 x Ch23 E4. h23 с 2 x RES3 для обеих цепей ближнего света и 1 x Ch23 E5. h23 с 2 x RES3 на сторону аккумулятора E6. h23 с 1 x RES3 и 1 x Ch23 на ближнем свете E7. h23 с 1 x RES3 и 1 x Ch23 на дальнем свете E8. h23 с CAP2 на L-образную заглушку Е9. h23 с HDh23 x 1 и 4 x RES3	Схемы подключения биксенона Ф1. Базовый F2. с 4 x RES3 и 1 x C9007 F3. с 2 x RES3 для обеих цепей дальнего света и 1 x C9007 F4. с 2 x RES3 для обеих цепей ближнего света и 1 x C9007 F5. с 2 x RES3 на стороне аккумулятора F6. с 1 х RES3 и 1 х C9007 на ближний свет F7. с 1 x RES3 и 1 x C9007 на дальний свет F8. с CAP2 на L-образный штекер Электрические схемы биксенона h5 Г1. h5 Базовый G2. h5 с 4 x RES3 и 1 x Ch5 G3. h5 с 2 x RES3 на обе цепи дальнего света и 1 x Ch5 G4. h5 с 2 x RES3 для обеих цепей ближнего света и 1 x Ch5 G5. h5 с 2 x RES3 на стороне батареи G6. h5 с 1 x RES3 и 1 x Ch5 на ближнем свете Г7. h5 с 1 x RES3 и 1 x Ch5 на дальнем свете G8. h5 с CAP2 на Г-образную вилку		Схемы подключения HDRL х2. HDRL Базовый h3. HDRL с 2 x RES3 h4. HDRL с RES3 на стороне батареи h5. HDRL с RES3 на пустом сокете h23 Биксеноновые электрические схемы Дж1. h23 и 1 x XHL J2. h23 с 4 х RES3 и 1 х XHL J3. h23 с 2 x RES3 для обеих цепей дальнего света и 1 x XHL J4. h23 с 2 x RES3 для обеих цепей ближнего света и 1 x XHL J5. h23 с 2 x RES3 со стороны батареи и 1 x XHL J6. h23 с 1 x RES3 и 1 x XHL на ближний свет J7. h23 с 1 x RES3 и 1 x XHL на дальнем свете	Схемы подключения биксенона С1. и 1 x XHL P2. с 4 х RES3 и 1 х XHL Р3. с 2 x RES3 для обеих цепей дальнего света и 1 x XHL P4. с 2 x RES3 для обеих цепей ближнего света и 1 x XHL P5. с 2 x RES3 на стороне батареи и 1 x XHL P6. с 1 x RES3 и 1 x XHL на ближний свет P7. с 1 x RES3 и 1 x XHL на дальний свет Электрические схемы биксенона h5 К1. h5 и 1 x XHL K2. h5 с 4 x RES3 и 1 x XHL К3.
