Hcr маркировка фары что означает: Маркировка фар — Авто-Ксенон

Содержание

HCR маркировка фар – обозначение осветительной оптики

Часто на российских дорогах можно увидеть транспортные средства с установленным на них ксеноном. Это достаточно оправданное решение, поскольку свет таких фар более яркий, но при этом они потребляют меньшее количество энергии. Это касается только оригинальной и качественной оптики, правильно подобранной под конкретный автомобиль. Маркировка — это крайне важный параметр, на который необходимо обращать внимание при покупке. В случае применения фар HCR c ксеноном, это может привести к некачественному освещению и получению штрафов от сотрудников ГИБДД. Сегодня мы расскажем, что такая маркировка, в частности HCR PL, и каковы ее особенности.

Типы маркировок и особенности HCR

Если вы видите на фаре аббревиатуру HCR PL, это обозначает двухрежимную лампу, которая отличается сочетанием ближнего и дальнего света. Здесь полезно узнать об особенностях различных маркировок.

Маркировка — это числовое или буквенное обозначение особенностей фар. Что касается газоразрядных ламп, то можно выделить следующие маркировки:

  • HC / HR — встречается как на японских, так и европейских автомобилях, но имеет разное значение. В первом случае маркировка предполагает наличие возможности установки ксенона. В машинах европейского производства эта маркировка говорит о том, что в фарах могут находиться только галогенные лампы.
  • DC / HR — к таким фарам запрещено ставить газоразрядные лампы дальнего света.
  • DCR — оптика имеет одну фару, которая используется в качестве ближнего и дальнего света, то есть работает в 2 режимах.
  • DC / DR — на таких фарах идет четкое разделение ближнего и дальнего света, а ксенон можно поставить в любую из них.

Подобная маркировка позволяет легко разобраться, можно ли поставить ксенон на ваш автомобиль. Не стоит пренебрегать этими обозначениями, поскольку вы не только можете не получить качественного освещения, но и слепить встречных водителей, что очень опасно.

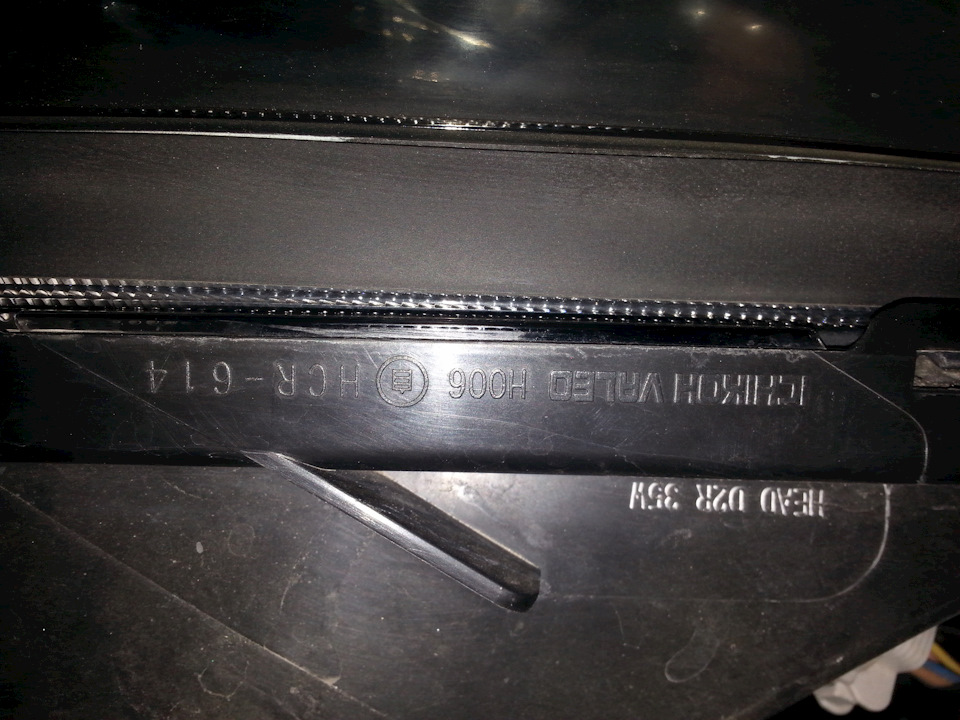

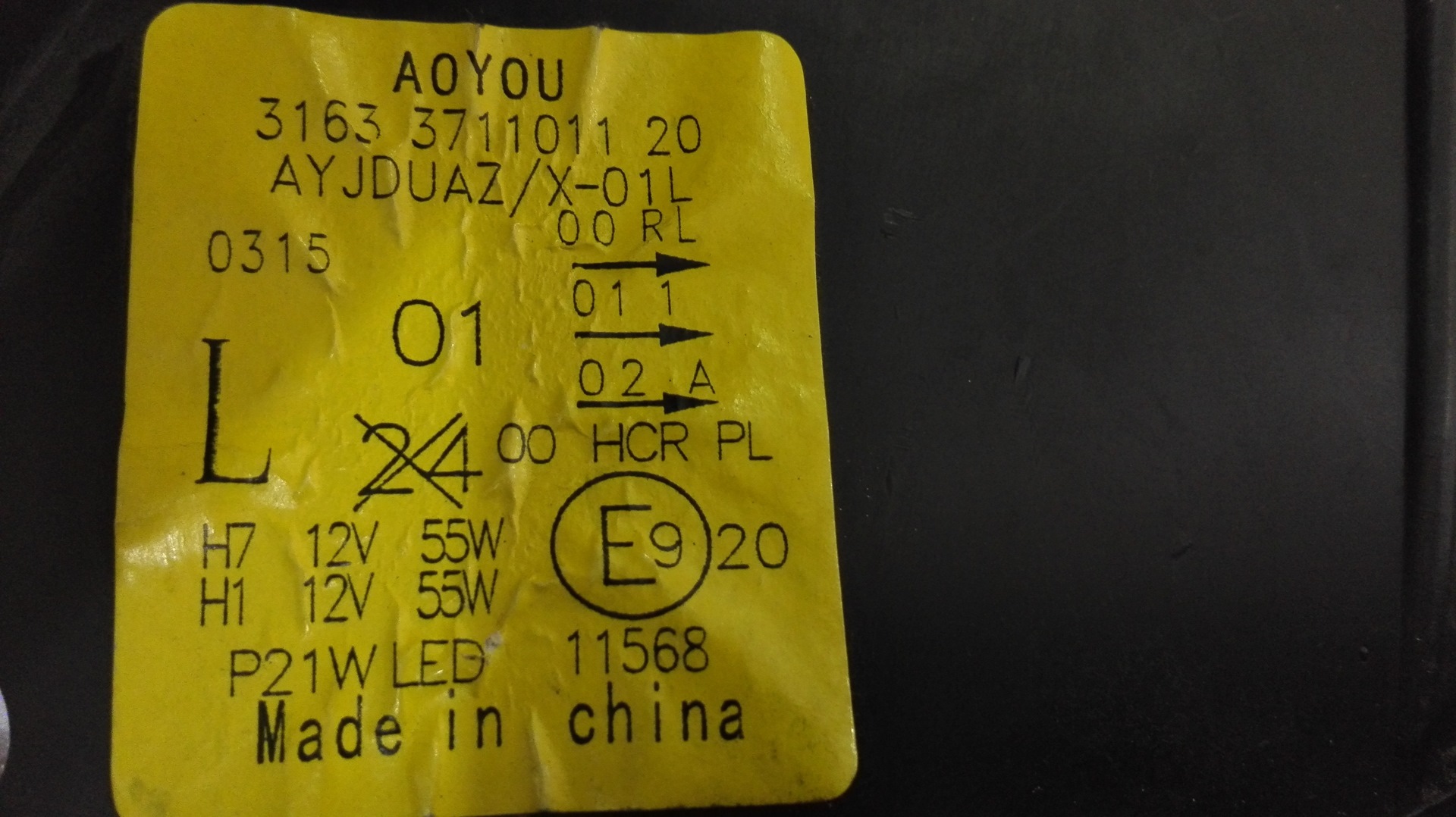

Маркировка, строго запрещающая установку ксенона, — HCR PL. Аббревиатура CR указывает на то, что в фарах могут стоять только лампы накаливания, а ставить другие варианты не разрешается. Обозначение HCR говорит о том, что такая фара имеет одну лампу, которая выполняет роль ближнего и дальнего света. Ставить ксенон в лампу HCR нельзя. Как правило, маркировка HCR указана на внешней стеклянной части фар, сверху на корпусе или задней части. Для того, чтобы ее посмотреть, необходимо открыть капот и найти нужную аббревиатуру. Однако на некоторых вариантах все немного сложнее и, чтобы проверить особенности фары HCR PL, необходимо ее снять и разобрать. Маркировка PL означает, что фары оснащены пластмассовым светорассеивателем. Освещение от таких фар одинаково эффективно на близких и дальних расстояниях.

Где купить лампы с маркировкой HCR PL

Автомобильная оптика — крайне важная система автомобиля, отвечающая как за безопасность вождения — указатели поворотов, габаритные огни, фонари заднего хода, так и за возможность движения в темное время суток — фары головного света HCR PL.

К сожалению, детали автомобильной оптики, особенно лампы, в данном случае HCR PL — довольно “нежные» детали и прежде всего страдают в большинстве ДТП, а кроме того, подвержены агрессивному воздействию особенностей отечественных дорог — камней, песка и др. Поэтому часто автолюбитель вынужден искать, где купить новые фары с маркировкой HCR PL, или другие недорого в Москве, Санкт-Петербурге, Ростове, Воронеже или другом городе Российской Федерации. Мы предлагаем сэкономить время и деньги и заказать фары HCR PL в нашем интернет-магазине, где Вы сможете купить товар с доставкой. Чтобы заказать фары оставьте заявку на сайте или позвоните нам, и наши менеджеры расскажут вам о нашей работе и стоимости услуг.

Статьи - Маркировка фар автомобилей – основные значения | Xenon812.ru

Прежде всего, начнем с категорий, то есть назначения и типа источника освещения. Основные значения следующие:

  • С – фара ближнего света.
  • R – фара дальнего головного света.
  • H – фара исключительно для галогенного источника освещения. Литера D означает ксеноновую фару.
  • HCR – ближний и дальний свет (исходя из вышесказанного) исключительно с галогенным источником света.
  • DC – фара под установку ближнего ксенонового света.

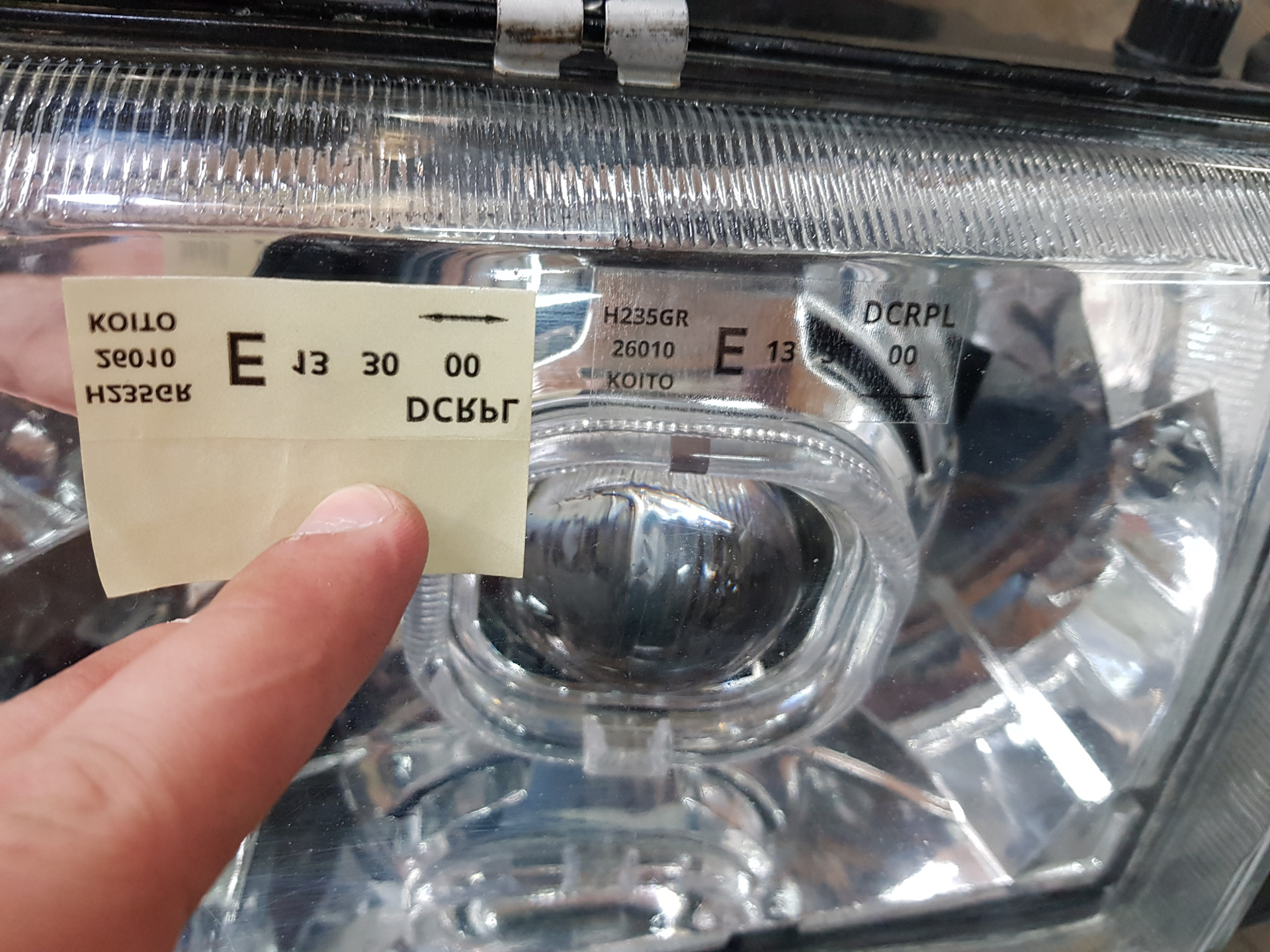

  • DCR –  фара, предназначенная под биксенон или дальний и ближний ксенон.
  • PL – наличие пластикового рассеивателя.
  • S – цельностеклянная лампа-фара.
  • B – фара для ПТО (противотуманного освещения).
  • A – габаритный свет.
  • 02 – код, свидетельствующий об официальном утверждении.

Соответственно купив, к примеру, ксеноновую лампу XP  вы можете смело установить его в фару DC, естественно в том случае, если это штатная фара вашего авто или имеется официальное разрешение на внесение изменений в конструкцию.

Обратите внимание на наличие стрелки в маркировке фары, особенно если приобретаете подержанный автомобиль пригнанный из-за рубежа. Стрелка означает, что фара предназначена для левостороннего движения, при её отсутствии – для правостороннего.

У каждого автомобиля должен быть указан начальный угол наклона ближнего света. Это обозначение также наносится на корпус фары. В некоторых моделях оно наносится на специальную табличку под капот, либо на общую заводскую табличку. Начальный угол, как правило, составляет 1 – 1,5%. Для безопасного освещения дороги необходимо наличие корректора угла наклона для возврата заданного угла при загрузке авто.

Следует отметить, что авто предназначенные для американского рынка не имеют европейскую маркировку фар. Вместо европейского оранжевого, указатели поворота обозначены красным цветом, но возможны и комбинации оранжевого (передние) с задними красными поворотниками. В американских автомобилях отсутствуют и противотуманные фары, которые обязательны для европейских моделей.

Цифра в маркировке после литеры «Е» обозначает код страны в которой фара была утверждена. Так, 1 – Германия, 2 – Франция, 3 – Италия, 4 – Голландия, 11 – Великобритания и т. д.

Рассмотрим в качестве примера следующую маркировку.

 Фара официально утверждена в Нидерландах (Е4),  предназначенная под биксенон или дальний и ближний ксенон, имеет номер официального утверждения 2439 и предназначена только для правостороннего движения. Число 30 означает максимальную длину луча дальнего света – от 86 до 250 м.

В заключение напомним, что для любой фары в нашем Интернет-магазине Detali812.ru всегда найдется качественное наполнение – штатный и универсальный ксенон, биксенон, галоген и др. системы автомобильного света, а также различные детали и аксессуары. Вас ожидает широкий ассортимент, приятные цены, бонусы и выгодные предложения, оперативная доставка по Санкт-Петербургу и любой регион России.

В какие фары можно ставить ксенон


В какие фары можно ставить ксенон в 2020 году

Ксеноновые фары отличаются ярким светом, высокой мощностью, низким потреблением энергии и длительным сроком эксплуатации. Но ставить их можно не всегда и не всем. Законодательством предусмотрен запрет на самостоятельную установку таких фар.

Если они идут в базовой комплектации авто или предусмотрен монтаж ксенона заводскими характеристиками, то водитель не нарушит закон.

В остальных случаях можно лишиться прав на срок до года. На какие же фары разрешена установка ксенона?

Разрешенный перечень фар по закону для установки

Ксенон можно устанавливать в те фары, которые оборудованы для данного вида источника света. Нельзя просто так поставить ксеноновые фары – это противозаконно.

Такое правило объясняется тем, что при нелегальной установке яркий свет ослепляет водителей и нарушает безопасность дорожного движения.

Законодательством установлены виды фар, в которые разрешено устанавливать ксенон.

Они носят специальные маркировки:

DR и DC означает, что машина имеет фары дальнего и ближнего света. Установка ксенона разрешена в любую из них. Также допускается монтаж в обе фары

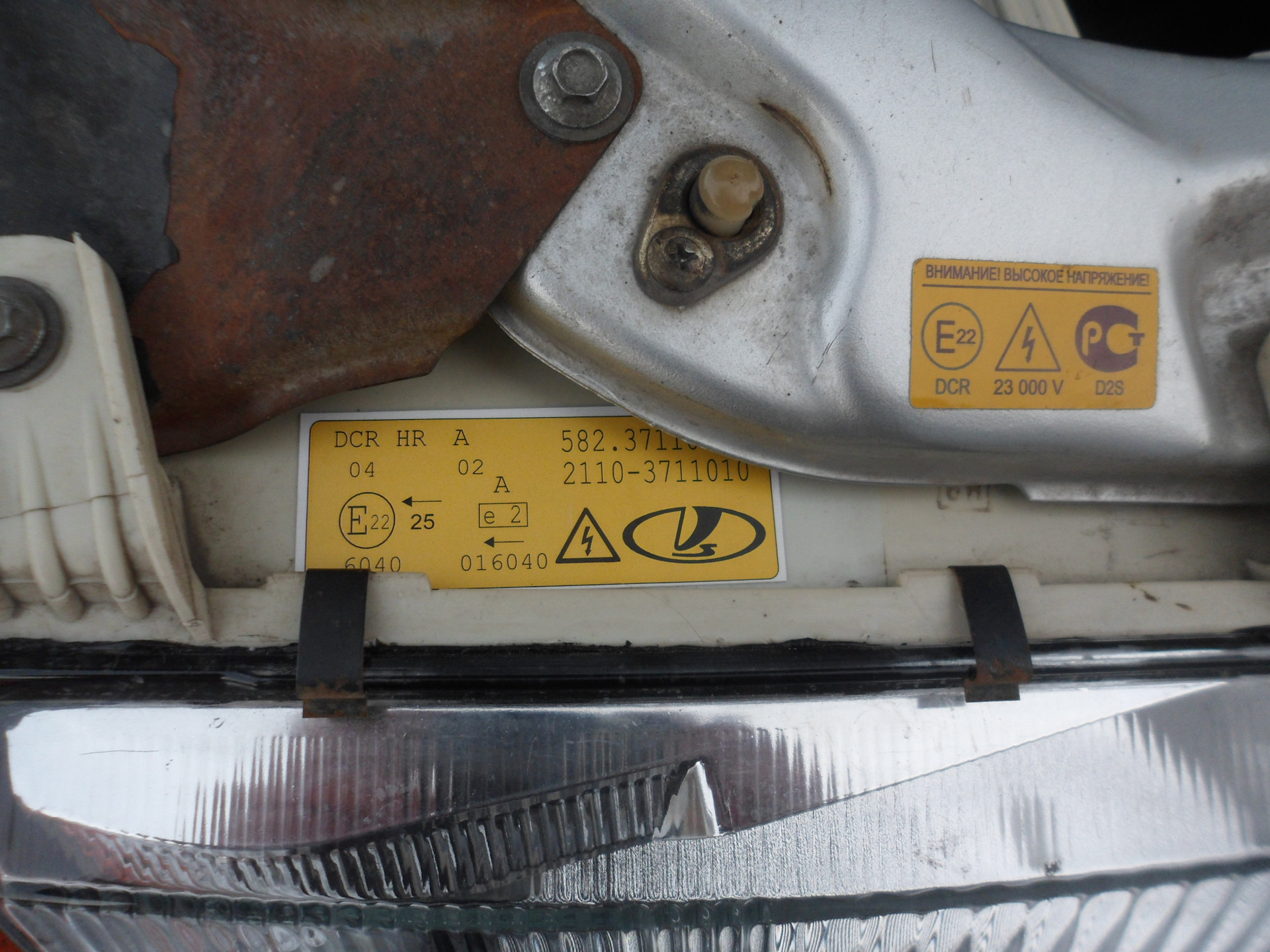

DCR такая маркировка встречается у автомобилей, которые оборудованы одной лампой, работающей как для ближнего, так и для дальнего света (так называемые двухрежимные фары). Установка ксенона не запрещена

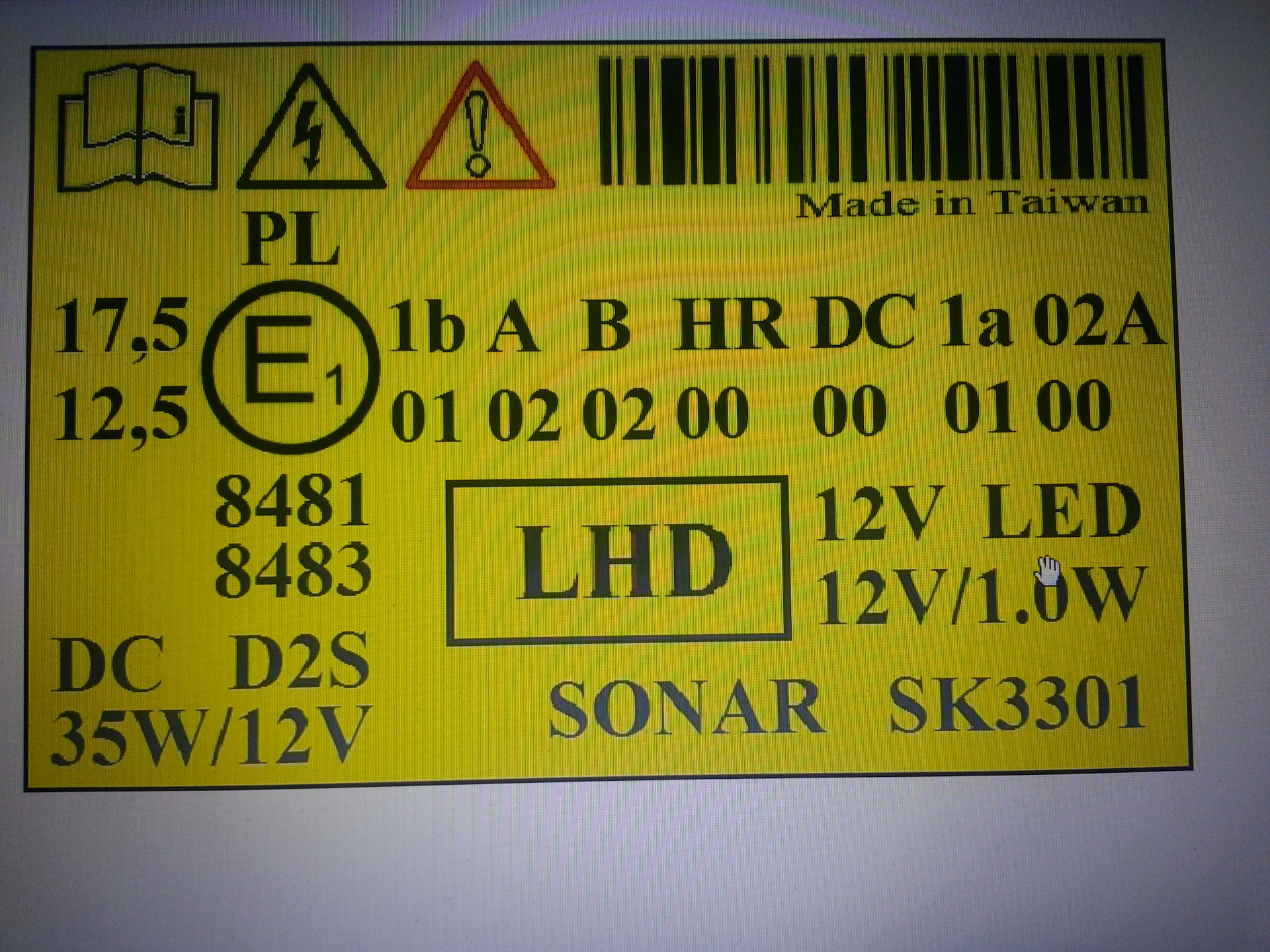

HR и DC маркировка говорит о том, в дальний свет устанавливать ксенон запрещено, а в ближний – разрешено
HR и HC такая маркировка встречается на фарах японских автомобилей. В этом случае ксенон может быть установлен. Если же маркировка проставлена на машине, выпущенной в другой стране, то допускается установка только галогеновых фар

Можно запомнить более легкое правило: если на маркировке стоит буква D, то галоген разрешен. В остальных случаях придется довольствоваться галогеном или лампой накаливания.

Получить информацию о возможности установки ксеноновых фар можно у завода-производителя или официального дилера торговой марки, под которой выпущен автомобиль.

Но на подачу запроса уходит много времени, поэтому лучше самостоятельно ознакомиться с маркировкой. По необходимости (например, возникли сложности с поиском заветных букв) можно обратиться на любую СТО.

Не допускается установка газоразрядных фар при таких маркировках:

HC и HR означает, что на автомобиль можно устанавливать только галогеновые лампы
HCR маркировка указывает на то, что в автомобиле установлена одна лампа для дальнего и ближнего света. Ксенон запрещен в таких машинах
CR автомобили, в которых можно устанавливать только лампы накаливания

Другие виды фар запрещены.

Многие автовладельцы полагают, что если ксеноновые фары были куплены в престижной компании, а не на китайском рынке, то их установка законна.

На самом деле, марка и модель ксенона значения не имеет. Возможность установки таких фар предусматривается производителями, поэтому любые ксеноны, независимо от стоимости, запрещены.

Где найти маркировку

Расположение маркировки зависит от модели автомобиля и типа фар. Наиболее часто цифры и буквы расположены на стекле фары

Или сверху фары. Для этого потребуется открыть капот.

Но в некоторых фарах маркировка расположена на внутренней части, поэтому придется полностью снять осветительный прибор.

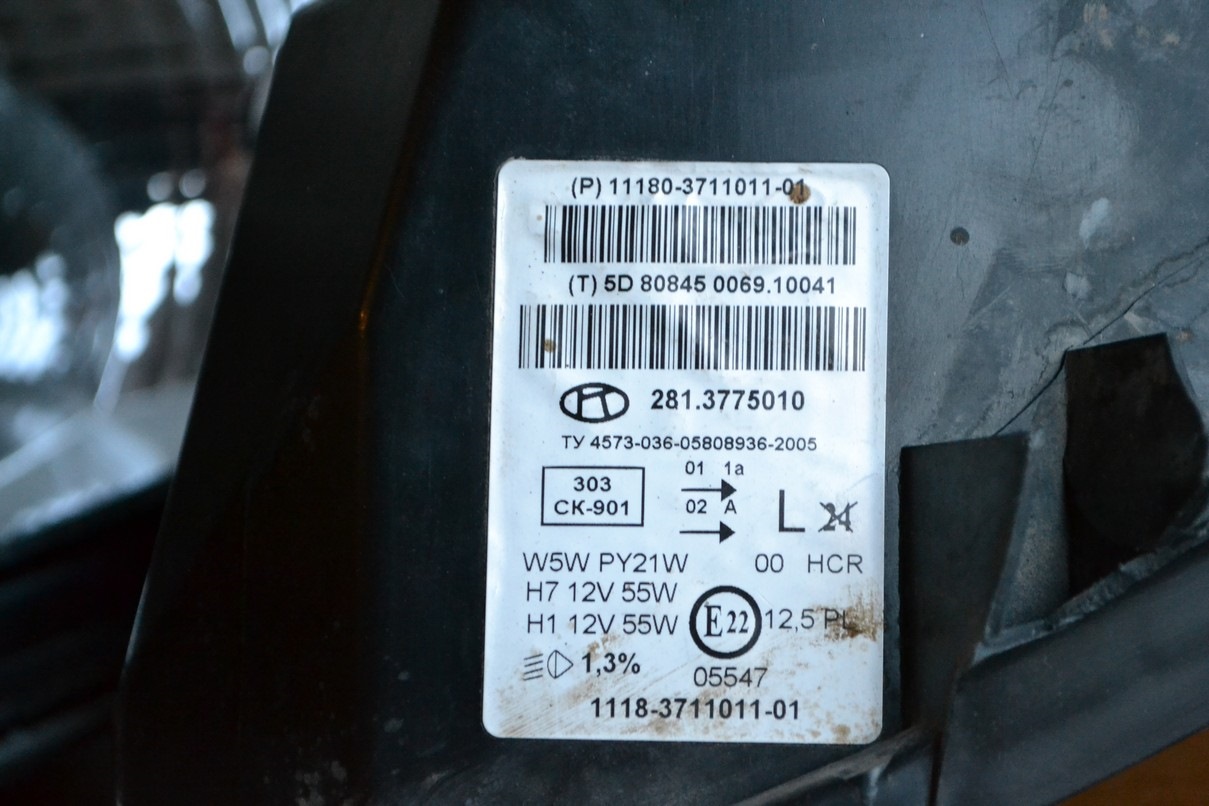

Маркировка выглядит следующим образом:

Что означают цифры:

  1. Тип фары.
  2. Тип используемых ламп.
  3. Знак соответствия международным стандартам. Цифра рядом с буквенным обозначением – это код страны-изготовителя.
  4. Тип фар по виду движения (левостороннее, правостороннее).

При определении, в какие фары можно ставить ксенон на ВАЗ и автомобили других марок, следует обращать внимание на буквенное обозначение под цифрой «2».

Что недопустимо при установке ксеноновых фар

Установка ксеноновых фар должна проводиться по правилам:

  1. Перед началом работы важно проверить все детали на отсутствие повреждений. Если на оборудовании имеются сколы, царапины и другие признаки неисправности ксенона, продолжать установку нельзя. Нужно обратиться к заводу-производителю для замены деталей.
  2. Монтаж нужно производить только чистыми и сухими руками. В противном случае может сильно ударить током.
  3. Все соединения должны быть надежно спрятаны и изолированы. Необходимо защитить их от внешних воздействий и влаги.
  4. Нельзя длительное время смотреть на световые лучи от ксенона – это может привести к ухудшению зрения.
  5. Впервые запускать ксенон нужно с особой осторожностью. При несоблюдении техники безопасности может ударить током мощностью в 23 тысячи вольт.
  6. Перед началом установки необходимо отсоединить плюсовую клемму аккумулятора. Это исключит вероятность удара током.

При самостоятельной установке необходимо следовать инструкции. Но важно понимать, что техническое строение у всех автомобилей разное.

Поэтому лучше обратиться в автомастерскую, где специалисты, пусть и за плату, но сделают свою работу быстро и грамотно, не повредив внутренние узлы машины.

Не допускается установка ксенона без сопутствующего оборудования. Если был куплен не полный комплект деталей, то монтаж на время лучше отложить. Так, ксенон требует дополнительной установки автокорректора.

Он корректирует направление света при езде на неровных дорогах, полном багажнике, перевозке большого количества пассажиров.

В перечисленных случаях происходит перевес и свет фар имеет неправильный угол наклона, ослепляя встречных водителей.

Ответственность за нарушения

В последнее время сотрудники правоохранительных органов очень пристально следят за установленными в автомобилях фарами. Ксенон становится причиной страшных ДТП на дорогах, поэтому их нелегальная установка грозит серьезной ответственностью.

Многие водители предлагают сотрудникам ГИБДД взятки, чем еще больше усугубляют положение. Конечно, алчный инспектор может согласиться закрыть глаза на нарушение, увидев розовую купюру, но важно понимать, что дача взятки – это уголовно наказуемое деяние.

Наказание предусмотрено для тех водителей, которые установили ксеноновые фары на автомобиль, которые приспособлены для галогеновых фар или ламп накаливания.

Определить нарушение несложно, особенно в темное время суток, когда яркий белый свет хорошо освещает дорогу.

Согласно КоАП, за неправомерную установку ксенона предусмотрено два наказания:

  1. Лишение водительских прав на срок от 6 месяцев до 1 года.
  2. Конфискация оборудования, которое используется автовладельцем незаконно. Ксенон изымается у водителя и не подлежит возврату.

Не имеет значения, кто находился за рулем автомобиля – водитель, допущенный к управлению машину по ОСАГО или собственник.

Первый будет лишен удостоверения с конфискацией оборудования. Собственник сможет использовать автомобиль без ограничений при условии замены ламп.

По закону, неправомерная установка галогена приравнивается к эксплуатации заведомо неисправного автомобиля. А это достаточно серьезное нарушение, за которое даже не предусмотрен штраф.

Получается, что водитель управляет машиной, которая по техническим параметрам не подходит для езды.

Инспекторы дорожной полиции вправе проверять правомерность установленных ксеноновых фар на любом участке дороги, где разрешена остановка. Водителя могут попросить открыть капот и даже снять фару.

Ситуация усложняется, если нелегально установленный ксенон привел к ДТП и человеческим жертвам. В этом случае водитель попадает под уголовную ответственность и лишается свободы на срок до 8 лет.

Доказать свою невиновность будет практически невозможно, поскольку в результате экспертизы станет ясно, что стало истинной причиной аварии.

В целом, ксенон имеет множество положительных сторон. Он выдает яркий, приятный глазу свет, улучшая видимость на дороге.

Но устанавливать его можно только в те автомобили, в которых предусмотрена возможность монтирования ксенона.

В остальных случаях использование таких фар считается нелегальным, за что предусмотрено наказание в виде лишения удостоверения.

Не стоит использовать ксенон там, где это недопустимо. Важно не только заботиться о себе, но и соблюдать правила безопасной езды на дорогах.

Видео: Какие лампы ставить в фары?

Внимание!

  • В связи с частыми изменениями в законодательстве информация порой устаревает быстрее, чем мы успеваем ее обновлять на сайте.
  • Все случаи очень индивидуальны и зависят от множества факторов. Базовая информация не гарантирует решение именно Ваших проблем.

Поэтому для вас круглосуточно работают БЕСПЛАТНЫЕ эксперты-консультанты!

  1. Задайте вопрос через форму (внизу), либо через онлайн-чат
  2. Позвоните на горячую линию:

ЗАЯВКИ И ЗВОНКИ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО и БЕЗ ВЫХОДНЫХ ДНЕЙ.

avtopravozashita.ru

Какая маркировка фар должна быть для установки ксенона?

Если Вам не терпится сразу узнать, какие типы фар подходят для установки ксенона (ксеноновые лампочки в профессиональной среде называют газоразрядными), то кратко, на фарах должна быть одна из следующих маркировок:

  • DC/DR - означает, что данная фара оборудована отдельными лампами для ближнего и дальнего света, и установка ксенона возможна в любую (обе) из них
  • DCR - означает, что фара оборудована одной лампой, которая может использоваться как для ближнего, так и для дальнего света (двухрежимная фара), и ксенон можно устанавливать в такую фару.
  • DC/HR - означает, что можно установить ксенон исключительно в ближний свет, а в дальний - запрещено.
  • HC/HR - устанавливается исключительно в японских моделях автомобилей и означает, что возможен режим работы с ксеноном такой фары. Но европейские машины могут иметь такую же маркировку, что означает, что фара может использоваться только с галогеновыми лампами как ближнего, так и дальнего света, то есть в последнем случае установка ксенона в такие лампы запрещена.

Приведённый список из четырёх возможных маркировок фар регламентирует, что при наличии только таких маркировок возможна установка ксенона в осветительные приборы автомобиля. На фаре Вашего автомобиля будет целый ряд аббревиатур, среди которых необходимо просто найти указанные для решения вопроса о возможности установки ксенона.

Теперь давайте рассмотрим варианты маркировки, при которых установка ксенона запрещена:

  • HC/HR - означает, что данная фара предназначена только для галогеновых ламп (отдельные лампы для ближнего и дальнего света) в европейских автомобилях (см. список выше).
  • HCR - означает, что фара оборудована одной лампой, работающей в двух режимах: для ближнего и для дальнего света. Установка ксенона в неё также запрещена.
  • CR - означает, что в фары могут устанавливаться только лампы накаливания (не галогеновые и не ксеноновые).
Где найти маркировку фары?

Чаще всего на большинстве автомобилей маркировку фары можно найти непосредственно на стеклянной части фары либо сверху неё (в этом случае потребуется просто открыть крышку капота), либо на задней её части. Тем не менее, на некоторых моделях автомобилей для того, чтобы найти данную маркировку, потребуется снять фару.

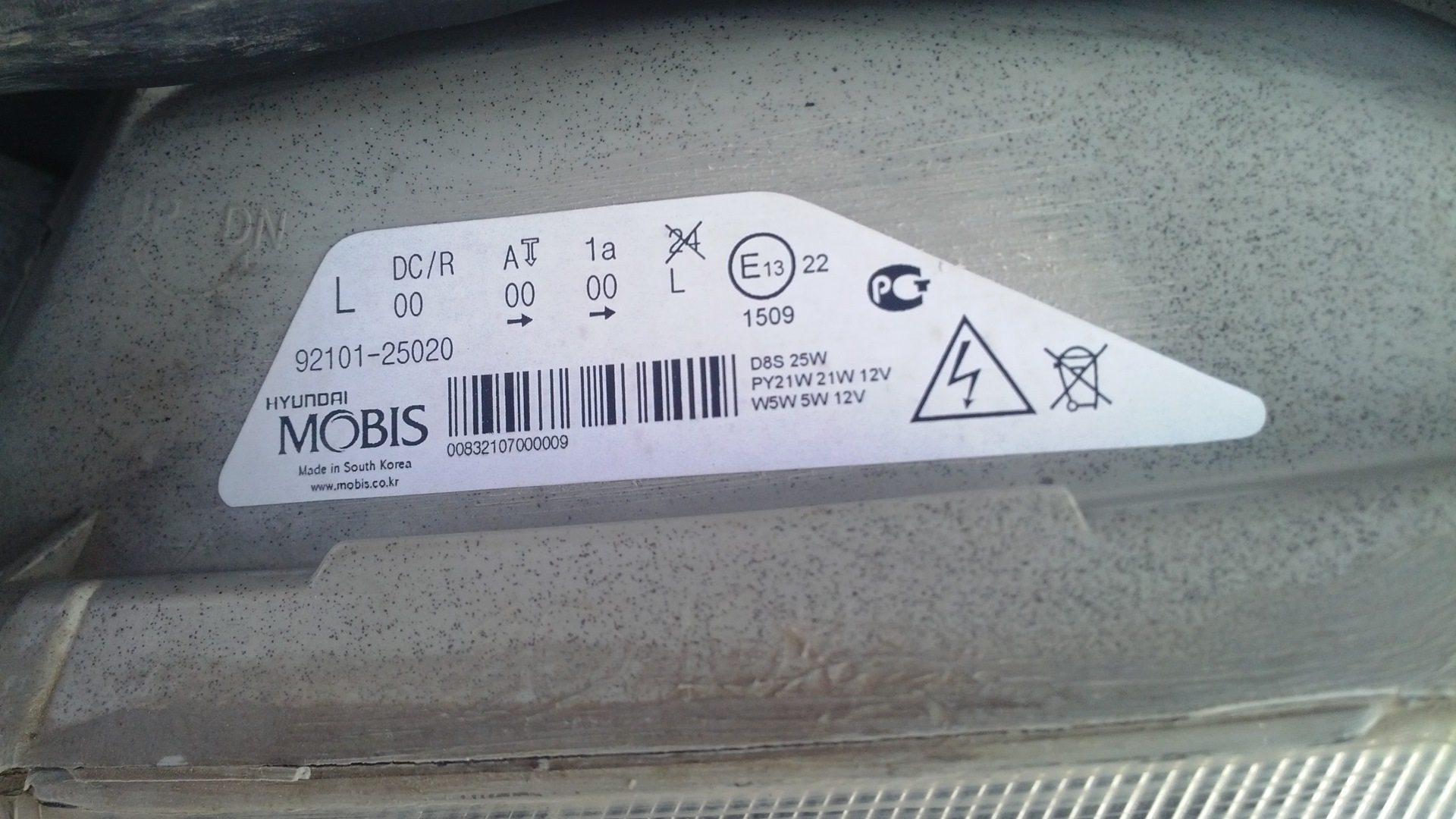

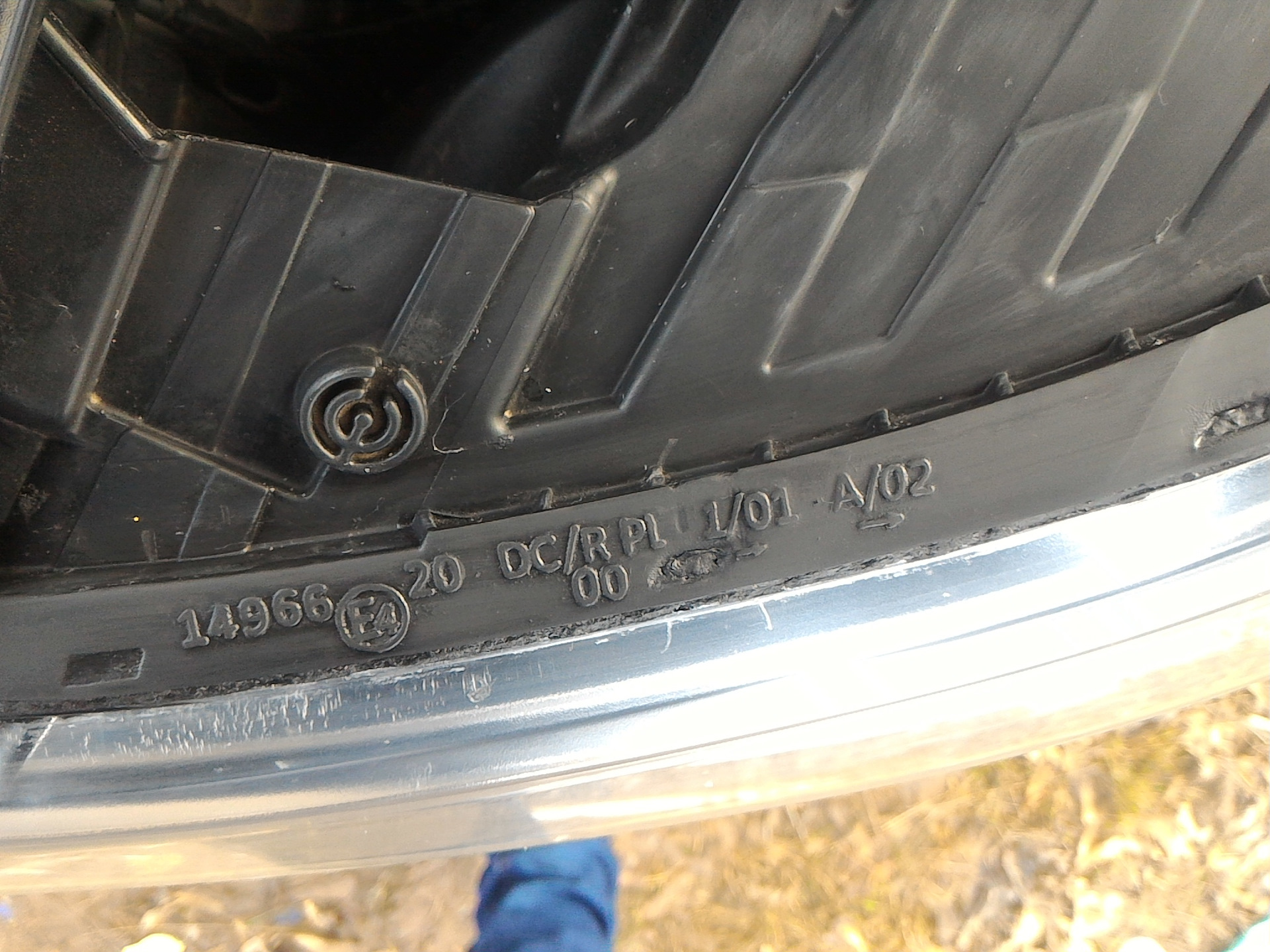

Теперь давайте на примере рассмотрим промаркированную фару.



Цифра "1" - означает типа фары, различают следующие их типы:

  • A - Боковые фары
  • B - Противотуманные фары
  • C - Фары для ближнего света
  • R - Фары для дальнего света
  • CR или C/R - Фары для ближнего и дальнего света

Цифра "2" - означает тип используемых ламп в фаре (список возможных маркировок приведён в самом начале статьи)

Цифра "3" - первая буква означает знак соответствия международным стандартам ("E" - для европейских и японских автомобилей, "SAE" или "DOT" - в американских автомобилях). Цифра рядом с буквой "E" означает код страны-изготовителя фары.

Цифра "4" - тип фары по предназначению для определённого направления движения: стрелка вправо - для стран с правосторонним движением, стрелка влево - для левостороннего, стрелка вправо и влево - для обоих вариантов движения.

howcarworks.ru

Ксенон и пути легализации — DRIVE2

Пример того, как светит галоген слева и ксенон справа соответственно

Более того, тема ксеноновых фар является сегодня практически самой популярной при обсуждении тюнинга машины. Так ли хорош ксенон, как заявляют его изготовители, насколько он безопасен и каковы его минусы и плюсы?

Достоинства и недостатки ксенона
К основным плюсам ксенона можно отнести следующее:
• лучшая освещенность дороги,
• спектр света аналогичен дневному,
• лучшая оценка дорожной ситуации,
• дорожные знаки и пешеходы лучше различимы,
• долговечность в эксплуатации.

Рассмотрим применение ксенона в наших фарах, как говориться, без эмоций. Ксеноновая лампа, установленная в галогеновый рефлектор классики, слепящая всех вокруг и освещающая верхние этажи домов – это, конечно, зло. Но, с другой стороны, наши дороги итак не сахар по качеству освещения и покрытия. Да и пешеходы иногда выскакивают ниоткуда прямо под колеса. А мощный свет помогает увидеть проблему раньше и соответственно раньше на нее среагировать, избежать аварии, ямы, наезда на пешехода, наконец. И, как известно, ксеноновая лампа помогает существенно лучше освещать дорогу, и это однозначно – добро.

На данный момент на транспортные средства устанавливают фары следующих официально утвержденных типов:

Фары с лампами накаливания (Правила ЕЭК ООН № 112, ГОСТ Р 41.112-2005):
С – ближнего света
R – дальнего света
СR – двухрежимного (ближнего и дальнего) света

Фары с галогенными лампами накаливания (Правила ЕЭК ООН № 112, ГОСТ Р 41.112-2005):
– ближнего света
HR – дальнего света
HСR – двухрежимного света

Фары с газоразрядными источниками света (Правила ЕЭК ООН № 98, ГОСТ Р 41.98-99):
– ближнего
DR – дальнего
DСR – двухрежимного света

Соответствующая маркировка, обозначающая тип фары, а также знак официального утверждения (состоит из круга, в котором проставлена буква "Е", за которой следует номер страны, предоставившей официальное утверждение, и номера официального утверждения) наносится на светорассеивателе фары и на корпусе фары, если светорассеиватель может быть от него отделен.

Газоразрядные источники света, маркировка категории которых начинается с буквы «D», в соответствии с требованиями Правил ЕЭК ООН № 99 и ГОСТ Р 41.99-99 "Единообразные предписания, касающиеся официального утверждения газоразрядных источников света для использования в официально утвержденных газоразрядных оптических элементах механических транспортных средств", предназначены для использования только в фарах типов DC, DR, DCR.

Международное обозначение маркировки фар
C – ближний свет
R – дальний свет
H – только с галогенной фарой
HCR – ближний и дальний с галогенной лампочкой
DC – ближний ксенон
DCR – дальний и ближний ксенон
PL – пластмассовый светорассеиватель
S – лампа-фара (цельностеклянная)
B – противотуманная фара
A – габаритный огонь
02 – код официального утверждения

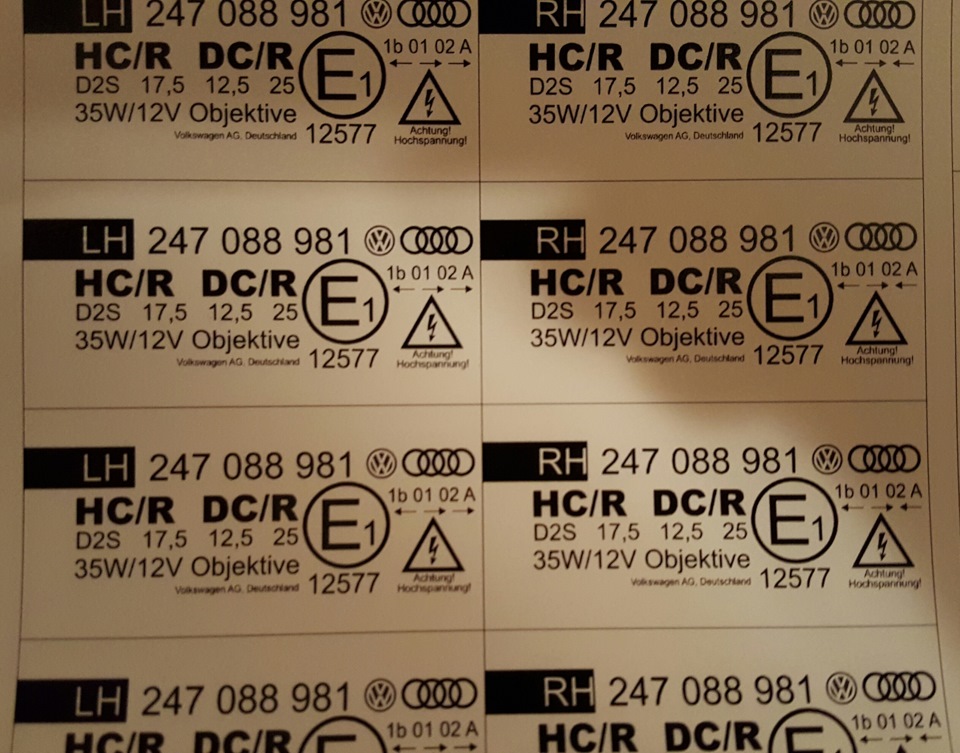

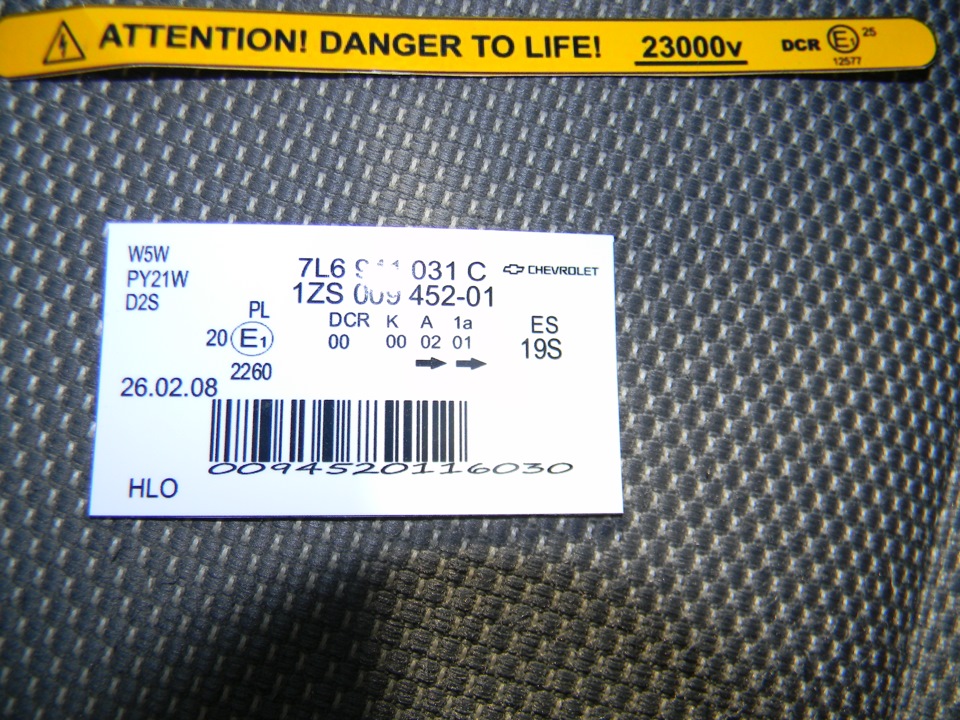

Давайте рассмотрим пример расшифровки маркировки нанесенной на корпус или стекло фары головного света.

1. Знак международного утверждения и код страны, его выдавшей.
Соответствующая маркировка, обозначающая тип фары (внешнего светового прибора), а также знак официального утверждения (состоит из круга, в котором проставлена буква «Е», за которой следует номер страны, предоставившей официальное утверждение, и номера официального утверждения) наносится на рассеивателе фары и на корпусе фары, если рассеиватель может быть от него отделен. В США фары маркируются аббревиатурой «DOT» (Department Of Transport/Министерство транспорта), а «европейские» – буквой «Е» в кружочке с цифрой – кодом страны, где фара одобрена для использования (например: «Е1» — Германия, «Е2» — Франция, и т.д.).

2. Предназначение фары
A: Боковые фары
B: ПТФ
C: Ближний свет
R: Дальний свет
CR: Ближний и дальний свет
C/R: Ближний или дальний свет

3. Регламент ламп h5
HC: Галогеновые лампы ближнего света
HCR: Галогеновые лампы ближнего и дальнего света
HC/R: Галогеновые лампы ближнего или дальнего света

4. Маркировка фар для ксенона
DC: Ксенон ближний свет
DR: Ксенон дальний свет
DC/R: Ксенон ближний или дальний свет
DCR: Ближний и дальний ксенон

5. Освещенность
Люксы: 7.5; 10; 12.5; 17.5; 20; 25; 27.5; 30; 37.5; 40; 45; 50.

6. Направление движения
Если на фаре стоит стрелка, то такая фара предназначена для левостороннего движения, если стрелки нет – то для правостороннего. Если стрелка двухсторонняя, то фара годится и для лево-, и для правостороннего движения.

Маркировка автомобильной фары несет в себе большое количество информации, знать которую необходимо.

Фирма-производитель: AL, Aspock, Bosch, Britax, Carello, CEV, Cobo, DEPO, Gmak, Hella, Ermax, Koito, Ichikoh, Icjpoint, Imasen, Jokon, Lescoa, OEW, Olsa, Oсвар, Rinder, TRW, THK, Seima, Sylvania, Sidler, Socop, Stanley, SWF, Superpoint, Valeo, Vignal, Yorka, ZKW, ULO и другие.

Определить маркировку:

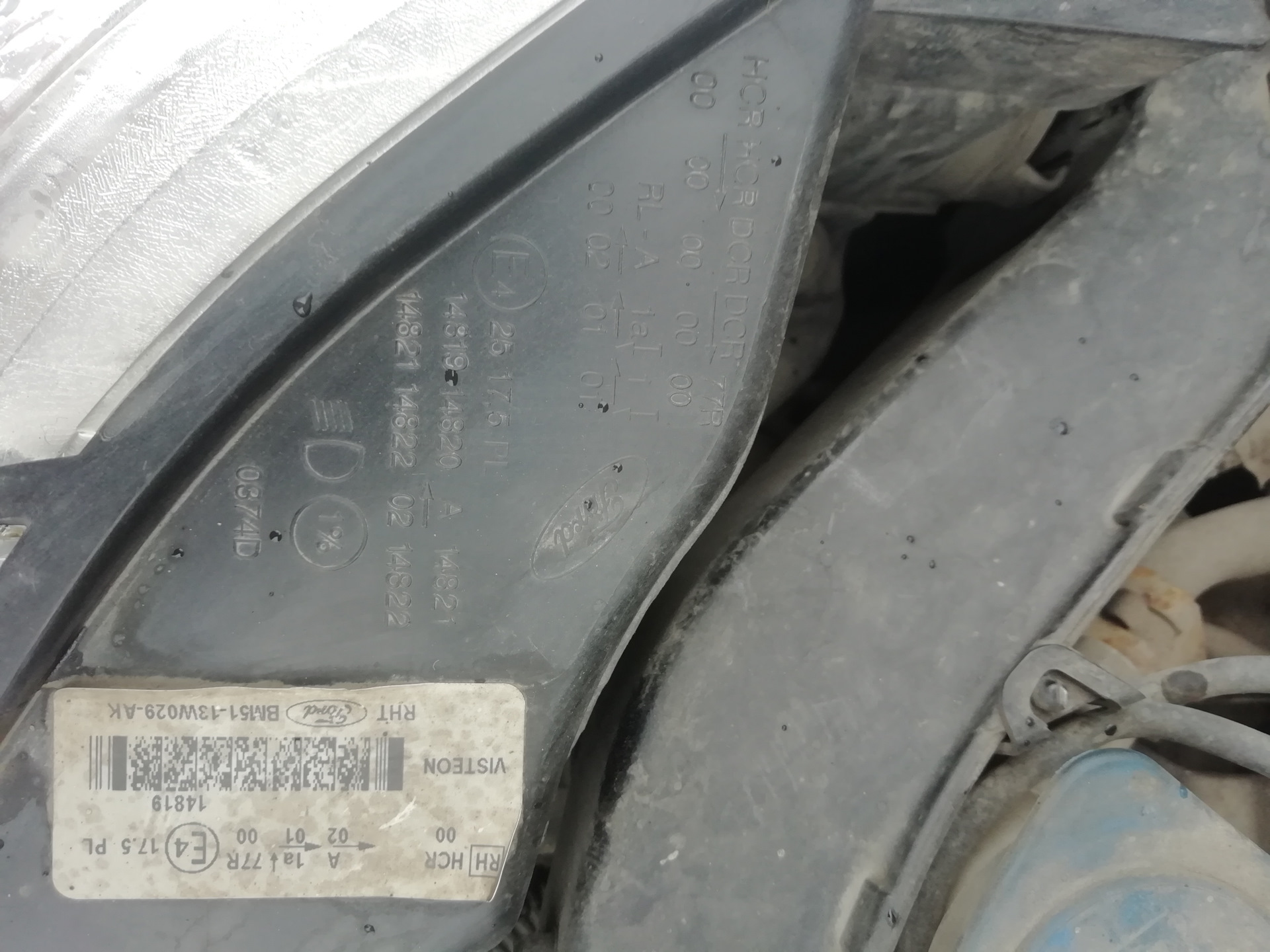

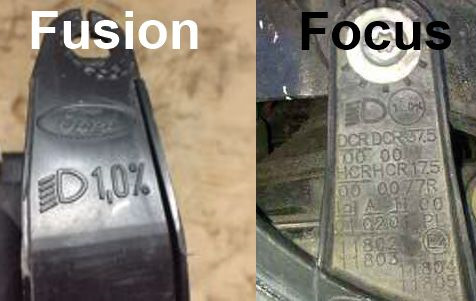

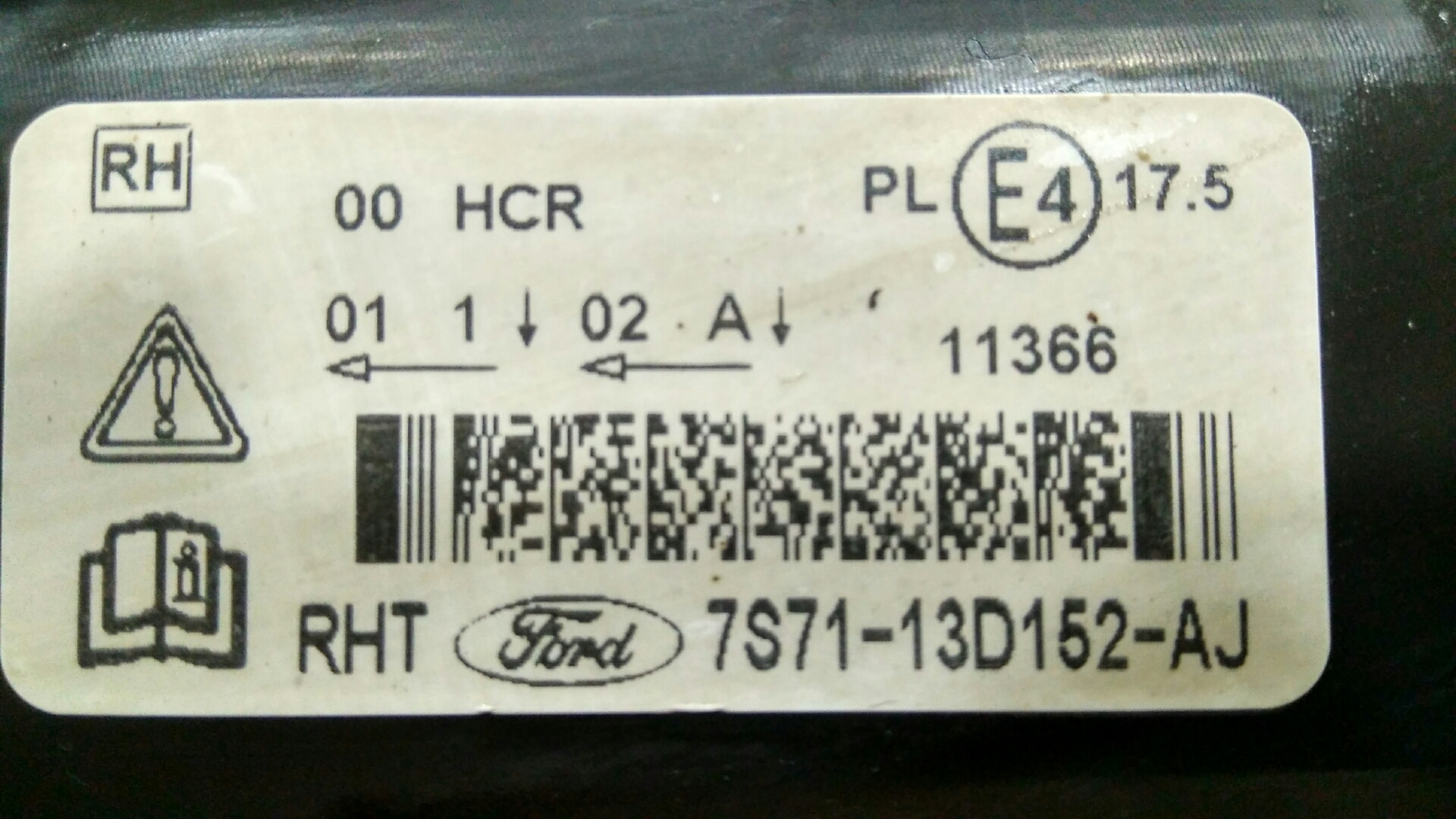

Рассмотрим, естественно, на примере фары на Ford Focus I производства DEPO: 431-1159PXNDAM2

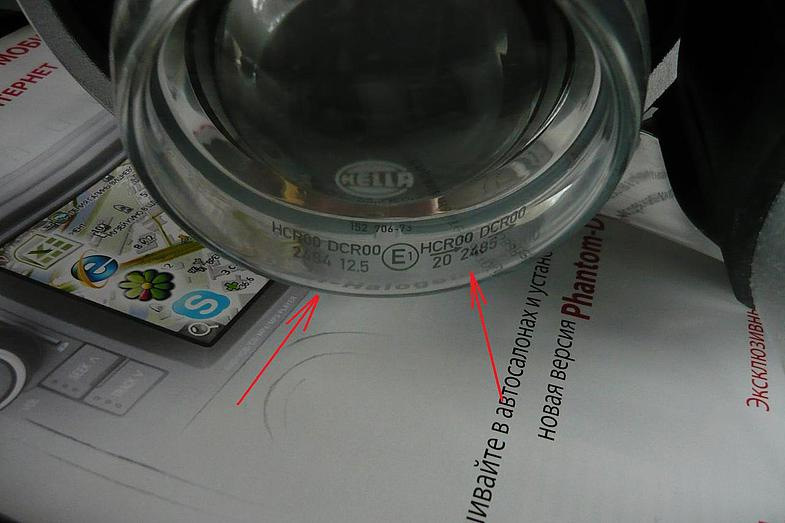

C линзой ближнего света


Важная маркировка! Сейчас сотрудники ГИБДД вправе проверить ваши ксеноновые фары на соответствие их требованиям законодательства. Как же найти способ осветить дорогу лучше, при этом, не нарушив ПДД. Все очень просто. На фаре, которая предназначена для галогена, имеется буква «Н», а вот если фара предназначена под ксенон, то на ней можно прочитать «D2S», «D» и так далее.

Или, как вариант поставить тюнинговую фару с линзовыми модулями, а также поставить ксеноновые лампы, где температура свечения составляет 3000-4300 К. Цвет свечения в этом случае будет похож на галогеновый, а вот мощность — на ксеноновый. Поскольку за линзой будет не видно, какая лампа установлена, вам останется только закамуфлировать блоки розжига таким образом, чтоб они не бросались в глаза сотрудникам ДПС. Идеально, если доступ к фарам затруднен конструктивно (как часто и бывает). Нам думается, что сержант вряд ли станет разбирать полмашины, чтоб посмотреть цоколь лампы. При условии, конечно, что она светит желтым светом, и нет особых оснований сомневаться, что это галоген. Хотя, если Вы все-таки хотите быть полностью законопослушным – то оставьте в линзовом модуле галогеновую лампу – светить через линзу она в любом случае будет лучше, чем с рефлектором. Ведь основная наша цель – лучше освещать дорогу, и линзовый модуль в этом сильно помогает.

С другой стороны, на многие модели машин существуют штатные ксеноновые фары. Обычно такие фары входят в дорогую комплектацию и стоят весьма недешево. Хотя и являются лучшим решением в сложившейся ситуации – свет будет штатным, мощным, как и положено ксенону, и при этом у сотрудников дорожной полиции не возникнет к вам вопросов – на фаре четко будет прописана буква «D». Ярким примером такого типа фар могут служить линзовые ксеноновые фары для Ford Focus I ST


А отсутствие или наличие автокорректора проверить инспектору на улице не очень просто, да и в инструкциях об этом речь не идет – это вопросы к прохождению техосмотра. Омыватель фар также ставится далеко не всегда. На «американцах», например, встречается штатный ксенон без них. Более того, на многих заокеанских моделях штатный ксенон стоит в рефлекторной фаре, без омывателей и автокорректора (коррекция положения кузова в горизонталь осуществляется там пневмоподвеской). Так что все эти устройства, строго говоря, не являются обязательными – множество машин имеют штатный ксенон и не имеют ни омывателя, ни автокорректора. В общем, поставив фары от более дорогой комплектации, можно продолжать наслаждаться хорошим светом и при этом совершенно легально.
Минусом такого решения поставить оригинальные фары приспособленные под ксенон главным образом будет – цена. Она может существенно подорвать семейный бюджет. Но есть способ сократить расходы – поставить ксеноновые фары производства тайваньских заводов DEPO или Eagle Eyes. Выбор штатной ксеноновой оптики там огромен, и, скорее всего, вы сможете подобрать фары для вашего авто. Отличатся от оригинала, они будут, главным образом, ценой. Причем на некоторые модели в четыре-пять раз (например, на модельный рад BMW или Mercedes) . В остальном – вполне достойная замена. Блоки розжига, например, DEPO закупает только в Германии, а особый контроль качества при сборке гарантирует долгий срок службы. Нет, чудес, конечно, не бывает, и аналогичная фара производства Hella, например, будет, скорее всего, лучше по качеству. Но, не в четыре же раза, как цена на не оригинал. Притом, возможно, на вашу модель авто существует тюнинговая версия ксеноновых фар. Тогда вместе с функциональностью вы сможете изменить экстерьер, хотя это уже решение исключительно на ваш вкус.

Ну, и если все вышеизложенное по каким-то причинам вам не подходит, просто отполируйте ваши фары или замените их на новые (речь, разумеется, про пластиковые фары, коих сейчас большинство). Пластик фары имеет ограниченный срок службы и специальное покрытие для продления этого срока. В среднем – от полутора до трех лет. Если фара затерлась – можно попробовать ее отполировать, но этого хватит ненадолго, так как при полировке снимают защитный слой, и в следующий раз она затрется намного быстрее. Лучше сразу поставить новую. Света сразу прибавится, причем ощутимо.

Еще одна отдельная тема – американские автомобили. За океаном все по-другому. Вот пример – Lincoln Navigator II. Ксенон штатный, на фарах следующая маркировка – правая фара: HB4/D1R SAE-(2)HR AIPP2-03-NR DOT VOR RH HB3 и левая: HB3 SAE – (2)HR AIPP2-03 NR DOT VOR LH HB4/D1R. Как это читать, если встречаются и буквы «НВ4» и «D1R»? И что это все означает? Давайте разбираться в маркировке. В США фары маркируются аббревиатурой «DOT» (Department Of Transport/Министерство транспорта), а «европейские» – буквой «Е» в кружочке с цифрой – кодом страны, где фара одобрена для использования («Е1» – Германия, «Е2» – Франция, и т.д.). Маркировка на фарах «HB» – «1, 2, 3, 4 …» свидетельствуют об их соответствии американским стандартам. Устанавливаются они, как правило, на американские и некоторые японские автомобили. Главная особенность этих ламп – необычная конструкция цоколя. «HB1» и «HB2» – это двухнитевые фары для американских машин, «HB3» и «HB4» – однонитевые. Однонитевые лампы «НВ3» обеспечивают только дальний свет, «HB4» – ближний свет. Т.е. маркировка «HB3» и «HB4» обозначает тип света дальний и ближний соответственно.

Рассмотрим маркировку самих ламп. Лампы с индексами «D1R» и «D1S» – это первое поколение газоразрядных ламп, они объединены с модулем зажигания. «R» – для рефлекторной (отражающей) оптической схемы, «S» – для прожекторной (линзовой) оптики. А за индексами «D2R» и «D2S» скрываются газоразрядные лампы второго поколения («R» – для рефлекторной оптической схемы, «S» – для прожекторной). Кстати, маркировка лампы «HR» и «HS» обозначает: «H» – галогенная лампа (Halogen), буквы «R» и «S» для рефлекторной и прожекторной оптических схем соответственно. Исходя из этого, маркировка фар «Навика» расшифровывается как: фары американского стандарта, ближний свет «HB4» с газоразрядной лампой первого поколения «D1R» для рефлекторной оптической схемы, дальний свет «HB3» с галогенной лампой «HR» для рефлекторной оптической схемы. Вся эта информация может оказаться полезно

www.drive2.ru

Маркировка фар под ксенон и галоген в 2020 году

Каждая фара, и каждый блок розжига транспортного средства, согласно Правилам Европейской Экономической Комиссии ООН за номером 19 и Межгосударственным стандартам 41.99-99, должны быть сертифицированы и промаркированы.

Маркировка является чёткой и нестираемой информацией, нанесённой на рассеиватель и корпус фары, которая пригодится каждому автовладельцу при правильной её расшифровке. При отделении рассеивателя, маркировка наносится на защитное стекло фары.

Многие автовладельцы, которые использовали как ксеноновое, так и галогенное освещение в своём транспортном средстве, предпочитают все же газоразрядный источник света, то есть ксеноновые лампочки.

Плюсами ксенона является то, что они считаются менее утомляемыми для человеческого глаза, а также более качественными. Маркировка на фарах для галогена и ксенона также будет различна.

Для чего нужна

Маркировка фар была разработана для того, чтобы снизить угрозу безопасности дорожного движения как для самого владельца автомобиля с галогенным или ксеноновым освещением, так и для других участников движения.

Обычно несоответствие фар с лампами даёт о себе знать в тёмное время суток. При несоответствии, освещение либо ослепляет других водителей, либо владельцу ксенона и галогена не видно дороги и присутствия различных препятствий на ней.

Как уже говорилось выше, маркировка содержит в себе огромный объем нужной и полезной информации для автовладельца. Например, страна, выдавшая утверждение, номер, категория фары и т. д.

Сегодня предусматривается установление на транспортных средствах такие типы фар, как:

  • традиционные лампы накаливания;
  • галогенные лампы;
  • газоразрядные источники света (ксенон).

Соответствие маркировки на фарах с установленным освещением проверяется и на станциях технического обслуживания.

Если нарушения в установке освещения все же имеются, вряд ли автовладелец сможет пройти технический осмотр и получить соответствующую карту, утверждающую его прохождение.

Не стоит забывать и про административную ответственность, предусмотренную за невыполнение требований к световому оборудованию.

Таблица маркировки фар под ксенон и галоген

Если говорить про обычные лампочки, то маркировка будет иметь такую аббревиатуру по ГОСТ, как:

С ближний свет
R дальний свет
CR двухрежимный

Маркировка газоразрядного источника света начинается с буквы D, а галогенной нити накаливания с H.

При желании установить галогенные или ксеноновые лампочки, необходимо, чтобы на фарах была нанесена следующая маркировка:

Аббревиатура Расшифровка
Галогеновое освещение
HC оптика ближнего освещения
HCR Лампа ближнего и дальнего освещения
HC/R Лампа ближнего или дальнего освещения
Ксеноновое освещение
DC Лампы ближнего освещения
DR Лампы дальнего освещения
DC/R Лампы ближнего или дальнего освещения

Нарушения

Для автовладельцев предусмотрено обязательство и необходимость в неукоснительном соблюдении заводских маркировок и отсутствии сочетания несочетаемого.

Например, если автовладелец решит установить ксеноновое оборудование в фары обычного типа без нанесённой на них маркировки DR, DC и DCR, это может быть угрозой для безопасности дорожного движения.

До 23.09.10 года, когда был принят технический регламент, несоответствие фар и лампочек, предусматривало административное нарушение, при котором автовладельца могли лишить водительских прав от полугода до года, при этом производилась конфискация светового оборудования.

Немного позже были внесены изменения, которые разрешили использовать фары без соответствующей маркировки для ксенона и галогена, но с обязательным оснащением такими устройствами, как омыватель фар и автокорректор угла наклона фар.

Несоответствие маркировки с установленными фарами считается несоблюдением правил дорожного движения и карается законодательством Российской Федерации.

Если в фары, предусмотренные для обычных лампочек (накаливания), установить галогенные или ксеноновые лампы, то может произойти нарушение режима работы отдельных приборов транспортного средства.

Административное наказание, предусмотренное за это нарушение, регламентируется в постановлении Верховного Суда РФ от 15.12.09 г. за номером 11 АФ09-1246.

Административное дело возбуждается на основании части 1 статьи 12.4 Кодекса об административных правонарушениях. Получается, что использование транспортных средств с такими нарушениями, запрещено законодательством.

Какие лампы выбрать

Для того чтобы правильно подобрать лампочку для того или иного освещения, необходимо разбираться в маркировке фары, нанесённой на её корпус.

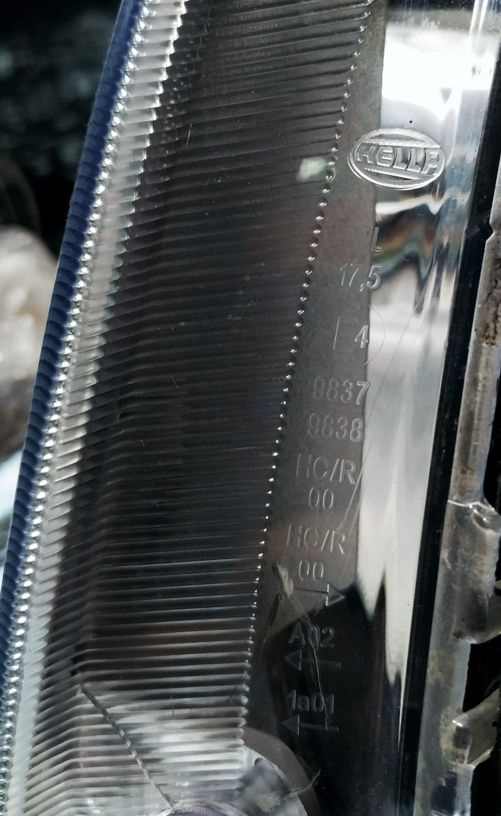

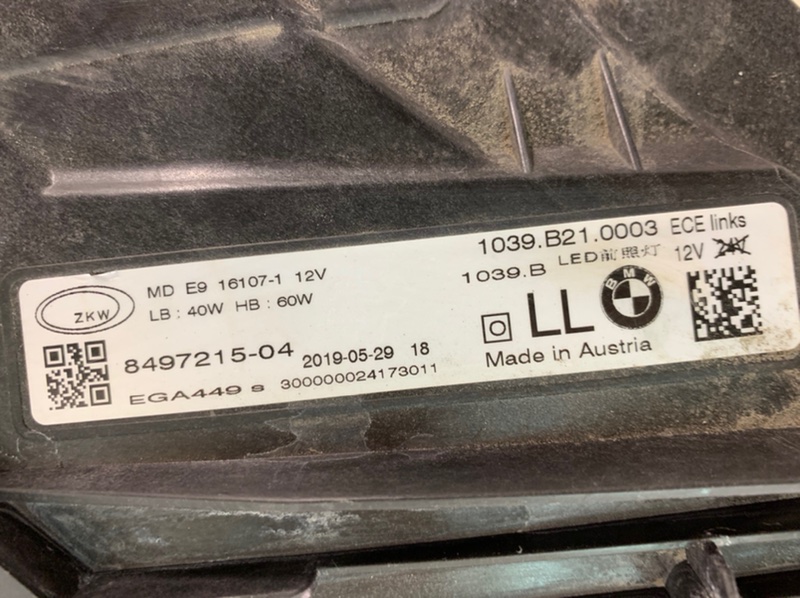

Маркировку уже установленных фар можно увидеть, заглянув под капот, на внутренней части стекла. В некоторых случаях для этого потребуется снятие фары.

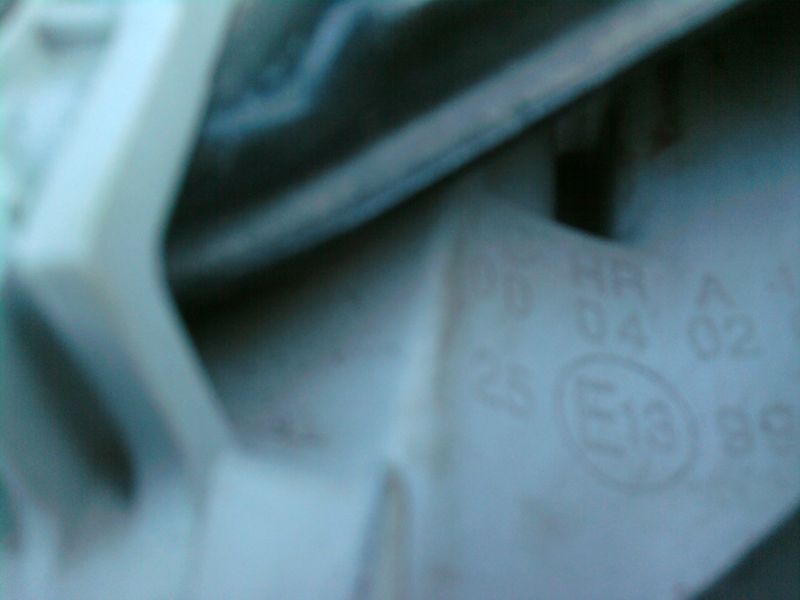

Страна, которая одобрила оптику, обозначается буквой и цифрой, обведёнными кругом. Если в кружочке стоит буква Е, то это означает, что утверждение получено от европейской страны.

Если же кружочком обведена аббревиатура DOT, то утверждение относится к Соединённым Штатам Америки. Кстати, DOT расшифровывается как Министерство Транспорта (Departament of Transport).

Циферка рядом с буквой обозначает саму страну. Каждая страна имеет свой порядковый номер.

Наличие в маркировке стрелок обозначает предназначение фары при использовании транспортного средства в левостороннем движении.

Если такая маркировка отсутствует, то, соответственно, фары предназначены для правостороннего движения. При наличии одновременно двух стрелок, фара предназначена для обоих видов движения.

На самом деле, маркировка несёт в себе огромную информацию, например, о фирме-производителе (в этом случае Hella).

Если рассматривать наше изображение маркировки, то первая аббревиатура DC обозначает возможность установки ксенона ближнего освещения.

Кроме этого, здесь могут быть такие символы, характеризующие как иное ксеноновое освещение (DR, DC/R), лампы с цоколем h5-галоген (HC, HCR, HC/R), так и обычные лампы накаливания (C- ближнее, R- дальнее, CR— ближнее и дальнее, C/R- ближнее или дальнее освещение).

С левой стороны от круга с обозначением страны, находится число, говорящее о территории освещения. В нашем случае этот показатель равен 20 квадратным метрам.

Буква А означает, что фара считается боковой (если есть символа В, фара будет считаться противотуманной).

Каждое транспортное средство должно иметь информацию о начальном угле наклона для ближнего освещения, которая указывается на фаре или на табличке, расположенной под капотом. Этот показатель измеряется в процентах и может варьироваться от 1 до 1,5%.

Если говорить про международное обозначение, то наличие в маркировке буквы Н обозначает использование фары только для галогенных ламп. Если на фаре присутствует маркировка PL, то рассеиватель изготовлен из пластмассы.

Но есть и другие обозначения, например:

S цельностеклянная лампа
B противотуманка
A габаритное освещение

Если же с маркировкой все понятно, то можно приступить к выбору самих лампочек. Сегодня автомобильный рынок полон огромным ассортиментом лампочек от всевозможных производителей.

Выбирая между ксеноном и галогеном, следует знать типовые характеристики и показатели каждого освещения:

  • ксеноновая лампа гарантирует автовладельцу хорошую видимость дороги, несмотря на плохие погодные условия (дождь и снег), а также в тёмное время суток. Главное преимущество такого освещения — нет угрозы ухудшения зрения. Конечно, если не смотреть на включённую фару длительный период. Эта характеристика больше относится к зрению водителей встречных транспортных средств и к владельцам ксенона, которые совершают езду в тёмное время суток, смотря на освещённую дорогу. Освещение ксенона очень похоже на солнечный свет, поэтому оно и не является раздражителем для человеческого глаза;

Продолжительность работы ксеноновой лампы составляет максимально 3 тысячи часов, при этом потребляемая мощность будет равна 35 вольтам. Недостаток ксеноновой лампочки — её стоимость.

  • галогеновая лампа устанавливается в фары, предназначенные для головного света. Галогеновая лампа является лампочкой накаливания с инертным газом в колбе. Показатели освещения, в отличие от галогенок, имеют довольно низкие характеристики. Полученный световой поток и эффективность таких ламп находятся на низком уровне.

Однако, стоимость их довольно приемлема, в отличие от цены галогеновых ламп. Преимуществом галогена считается их долговечность, огромный ассортимент различных типов и размеров.

Видео: Автомобильные фары ксенон или галоген? — Главная дорога — Свет с того света.

Внимание!

  • В связи с частыми изменениями в законодательстве информация порой устаревает быстрее, чем мы успеваем ее обновлять на сайте.
  • Все случаи очень индивидуальны и зависят от множества факторов. Базовая информация не гарантирует решение именно Ваших проблем.

Поэтому для вас круглосуточно работают БЕСПЛАТНЫЕ эксперты-консультанты!

  1. Задайте вопрос через форму (внизу), либо через онлайн-чат
  2. Позвоните на горячую линию:

ЗАЯВКИ И ЗВОНКИ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО и БЕЗ ВЫХОДНЫХ ДНЕЙ.

avtopravozashita.ru

Можно ли ставить ксенон и на какие фары?

Четкое определение, на какие фары можно ставить ксенон, можно найти в официальном разъяснении ДОБДД МВД РФ. На данный момент к официально разрешенному перечню фар относятся следующие виды устройств:
1. Источники света, основанные на лампах накаливания. Маркировкой C, R, CR обозначаются соответственно ближний, дальний и комбинированный источник.
2. Фары с галогеновыми лампами. Маркировка в данном случае будет немного видоизменена: HC, HR, HCR.
3. Источники света с газоразрядными лампами. Маркируются как DC, DR, DCR для ближнего, дальнего и двухрежимного типа фары.
Найти маркировку, указывающую на тип фары, можно непосредственно на ее светорассеивателе или корпусе (в тех случаях, когда он отделен от рассеивателя). Также в обозначение включается знак официального утверждения в виде вписанной в круг литеры «Е» и кода страны, допустившей устройство в продажу.
К примеру, на данном рисунке изображен код галогеновых ламп, нанесенный на колбу или цоколь устройства.

Газоразрядные источники света, применение которых регламентируется отечественным ГОСТом Р 41.99-99 и требованиями Правил ЕЭК ООН №99. Данные документы указывают, в какие фары можно ставить ксенон, а именно фары типов DC, DR, DCR.

Ксенон и фары для ламп накаливания

Порядок использования источников света во внешних световых приборах описан в официальном разъяснении ФГУП НИИАЭ. В данном регламенте описаны случаи, когда тип светового источника может не соответствовать нормам безопасности для участников дорожного движения, в частности, определяются условия, при которых можно задействовать ксенон или нет, а также другие технические нюансы. Причинами нарушений могут быть технические факторы: класс поверхности отражения, наличие или отсутствие автоматического корректора пучка света. Также следует обращать внимание на физические параметры, указываемые в спецификации устройства: длина световой волны, габариты разряда искры, угол рассеянного излучения.
В фарах, разработанных специально под лампы накаливания (включая галогеновые), применение ксеноновых источников света противопоказано. Причиной тому является несоответствие рабочих режимов у приборов освещения самой конструкции автомобиля. В данном случае ответ на вопрос, можно ли ставить ксенон, отрицательный ввиду того, что технические характеристики фар, касающиеся параметра распределения светового потока, будут нарушать правила безопасности дорожного движения.
Подводя итог, можно уверенно сказать, что комбинирования ксенона и оптики для ламп накаливания будут квалифицироваться сотрудниками автоинспекции в качестве административного правонарушения, относящегося к ст. 12.5 части 3 КоАП РФ. Впоследствии эксплуатация транспортного средства может быть запрещена в ст. 27.13 КоАП, в частях 2, 4, 21 предусмотрена мера наказания в виде снятия регистрационных государственных номеров.
В тех случаях, когда незамедлительное снятие несанкционированных приборов невозможно, в статье 27.14 КоАП РФ предусмотрена штрафная мера в виде ареста транспортного средства. Все подобные административные нарушения относятся к судебной компетенции. На правонарушителя может быть возложена ответственность в виде лишения водительских прав сроком от 6 до 12 месяцев с конфискацией световых устройств.

Причины недопустимости комбинирования ксеноновых ИС в обычных фарах

Подразделение ФГУП НИИАЗ предоставили подробные разъяснения, касающиеся специфики эксплуатации газоразрядных ламп, в частности, отвечающие на вопрос, можно ли ставить ксенон в линзованные фары и другую оптику.
* Поскольку излучатель газоразрядной лампы продуцирует свет с меньшей длиной волны, чем галогеновые аналоги, идентичный параметр шероховатости светоотражателя фары приводит к тому, что рассеянный свет от ксенона распространяется под большим углом. На практике данный феномен приводит к тому, что модифицированная газоразрядная фара слепит водителей встречных автомобилей. Отражающая поверхность более высокого класса, применяемая в оптике с маркировкой HR, HC, HCR решает данную проблему.
* Характеристики зарядной искры у ксеноновых ламп отличаются от таковых у накальной нити галогенового источника. Как следствие – рост угла рассеивания светового потока по вертикальной и горизонтальной плоскости.
* Для определения того, на какие машины можно ставить ксенон, необходимо проследить наличие установленной фаре корректора направления сфокусированного светового пучка, подстраивающегося под общую нагрузку на систему освещения и профиль дорожного покрытия. Также необходимым условием эксплуатации является встроенный в конструкцию фары стеклоомыватель.

emex52.ru

что это такое, установка ксенона, как проверить на исправность

Современные автолюбители все чаще используют ксеноновые фары головного света. Новые модели авто комплектуются ими с завода, однако некоторые пользователи устанавливают ксенон в оптику бюджетных транспортных средств.

Устройство и принцип работы

В конструкции ксеноновых ламп нет спирали накаливания. Она заменена электрическим разрядом, который появляется между электродами, помещенными в эллиптическую колбу. Именно в ней находится газ ксенон, смешанный с солями металлов. Смесь закачивают под давлением. При эксплуатации изделия образуется сильный пучок света, превосходящий по интенсивности галогенные лампочки. Поэтому с ксеноновым светом устанавливают специальные линзы и рефлектор.

Предотвратить ослепление других водителей на дороге помогает оптика с ксеноном, которая оборудуется омывателем фар и динамическим корректором. Последний имеет довольно высокую цену, однако особенно необходим при таком тюнинге. Омыватель фар исключает рассеивание света через забрызганные грязью стекла. При установке ксеноновой оптики на подержанную машину регулировку света проводят на стационарном аппарате.

Цвета ламп зависит от температуры (измеряется в кельвинах), до которой нагревается газ в колбе. Ассортимент современных источников света включает следующие виды:

  1. Ксенон 3000к светит теплым желтоватым оттенком – его можно устанавливать только в противотуманки.
  2. 4300к имеет бело-молочный свет – его устанавливают на заводе.
  3. 5000к – белый.
  4. 6000к – голубой кристалл.

Поскольку в ксеноновых лампах отсутствует нить накаливания, в первые годы их использования возникали трудности с включением ближнего и дальнего света. Ксеноновые источники света устанавливали только на машины с 4 рефлекторами. Однако современная оптика представлена двумя конструкциями биксенона. В простых изделиях колбы с ксеноном смещаются в одном цоколе. Биксеноновые фары – это устройства, оснащенные шторкой для неполного закрывания рефлектора. Современная оптика имеют привод, который двигает лампу горизонтально, обеспечивая разные режимы освещения дороги.

Маркировка

Обычные лампочки, согласно ГОСТу, имеют следующую маркировку:

  • C – ближний свет;
  • R – дальний;
  • CR – двухрежимный.

В обозначении фар для ксенона должна быть написана буква «D», а для галогена – «H». Если владелец автомобиля устанавливает такие лампы, он должен убедиться, что на оптике имеются соответствующие обозначения.

На многих машинах маркировка фар находится на их стеклянной части, сзади или сверху. В последних случаях потребуется открыть капот. На некоторых моделях понадобится снять фару. Стоит рассмотреть изделие с маркировкой:

  1. Обозначение «1» расположено слева и указывает на тип фары: A – боковые, B – противотуманные, C – ближнего освещения, R – дальнего, CR или C/R – соответственно, ближнего и дальнего.
  2. Обозначение «2» относится к типу ламп, к примеру, HCR или DC.
  3. Цифра «3» имеет несколько расшифровок и выглядит как «E15». Первая буква обозначает международный стандарт (E – для машин европейского производства, DOT или SAE – для авто из США). Рядом с буковой находится цифра – код страны-производителя.
  4. Обозначение «4» выглядит как стрелка, одно- или двунаправленная. Если она указывает вправо – значит, оптика предназначена для стран с правосторонним движением. В универсальных изделиях фары имеют двунаправленные стрелки.

По этим обозначениям можно определить тип лампочек, которые можно устанавливать в оптику автомобиля.

Сравнение с другими видами фар и что лучше

Фары ксенон, как и светодиодные лед лампы, постепенно заменяют галогеновые. Их свет можно сравнить с дневным, тогда как при работе старых ламп он имеет желтый оттенок и быстрее утомляет глаза водителя. Свет от ламп накаливания, как и от галогеновых, рассеивается благодаря определенной конструкции фар. Ксеноновый образует пучок лучей за счет применения линз.

Срок эксплуатации ксеноновых источников света намного больше, чем у остальных – около 3 тыс. часов. Галогеновые лампочки могут прослужить лишь 500 часов. Различия кроются и в конструкции ламп, ведь при ксеноновом освещении свет создается за счет работы колбы с закачанным газом, а в галогеновых накаливается спираль из специального сплава. Светодиодные фары лед сотрудники ГИБДД приравнивают к галогеновым.

Почему запретили ксенон

Запрет на установку ксеноновых ламп в фары определенного типа обусловлен повышением опасности вождения. Чтобы разобраться, почему нельзя самостоятельно проводить подобные модификации, стоит выделить ряд проблем, создаваемых некорректно установленным ксеноном:

  1. Ослепление световым потоком водителей встречных и попутных машин.
  2. Биксеноновые фары не улучшают видимость дороги: пучок света распространяется на небольшое расстояние перед машиной.

По закону запрещено устанавливать ксенон в фары несоответствующего типа.

Каково наказание

Поскольку даже установка ксенона в линзованные фары несоответствующего типа приводят к серьезным ДТП на дорогах, сотрудники ГИБДД отслеживают водителей с модернизированным светом.

Нештатный ксенон – это нарушение ПДД, хотя штрафа за ксенон как такового нет. Если фары не имеют специальной оптики, автомобиль считается технически неисправным и водителю грозит наказание. У него отбирают права на 6-12 месяцев, лампы изымаются без права на возврат.

Установить наличие ксенона на машине, как и светопропускаемость стекол, инспектор технического надзора имеет право только на стационарном посту ГАИ. Штраф за ксенон сам по себе не выписывают.

В какие фары можно ставить

Сперва стоит разобраться, когда нельзя устанавливать ксенон:

  1. HC/HR – такая аббревиатура на европейских автомобилях означает, что на фаре могут быть установлены только галогенные лампочки. Ксенон в этом случае запрещен.
  2. HCR – комбинация указывает на то, что в оптике имеется одна лампа двухрежимного типа. В нее также не устанавливают ксенон.
  3. CR – кроме ламп накаливания, в такую оптику запрещено помещать любые источники света.

Можно ставить ксенон на фары со следующими обозначениями:

  1. DR и DC. Допускается модернизация ксеноном.
  2. DCR. Такой маркировкой обладают машины, оборудованные одной лампой, эксплуатируемой в нескольких режимах. В них разрешена установка ксенона.
  3. HR и DC. В дальний свет помещать ксеноновые лампы запрещается, а в ближний – разрешено.
  4. HR и HC. При наличии этого обозначения установка ксенона возможна только на автомобилях японского производства. Для машин других стран это правило не работает.

Если поставить ксенон в линзованные фары без корректора и омывателя, модификация будет считаться нарушением.

Как проверить лампу на исправность

Новые иномарки оснащаются стоковым ксеноном с обязательным омывателем фар, поскольку при загрязненном стекле отражение ухудшается и лампа повреждается. Кроме того, заводом-изготовителем устанавливается автокорректор высоты светового луча. Проверить его легко, качнув машину с запущенным двигателем.

Если одна из фар под ксенон не горит, на ее место можно поставить другую лампу. При отсутствии света и с ней следует заподозрить неисправность проводки или блока розжига. Этот элемент соединяет штатную электросеть автомобиля с ксеноновой лампой. Работоспособность блока проверяется мультиметром или осциллографом. Эти приборы позволяют измерить силу тока, сопротивление и напряжение в электроцепи.

Чтобы проверить ксеноновую лампу, необходимо определить исправность блока. Процедура проводится после подсоединения проводов тестера к гнездам устройства – черный устанавливается на минусовую клемму, красный – на плюсовую. Больше данных можно получить при использовании осциллографа.

Как проверить блок розжига ксенона:

  1. Очистить поверхность устройства спиртом, устранив ржавчину.
  2. Осмотреть корпус на наличие трещин. Выявленные повреждения загерметизировать и после высыхания клеящего состава вновь проверить устройство на работоспособность.
  3. Если после ремонта корпуса прибор не заработает, вскрыть его и осмотреть различные элементы.

Проверка исправности транзисторов проводится при помощи тестера. Для этого необходимо красный щуп подключить к базе элемента, а черный – к коллектору. Так проверяется работа p-n перехода в прямом подключении – при проведении тока. На дисплее измерительного прибора появляется показатель пробивного напряжения. Затем необходимо подключить черный щуп к эмиттеру, оставив красный на базе. На дисплее снова должно быть показано то напряжение, которое было при подсоединении щупа к коллектору.

Проверить исправность p-n переходов можно при обратном включении. В этом режиме ток не проводится, а дисплей отображает цифру «1».

Чтобы определить функциональные выводы транзистора – базу, коллектор и эмиттер – стоит подключить плюсовой щуп к среднему из них (базе), а минусовой – к любому другому. Большее сопротивление будет показано на дисплее при измерении перехода «база – эмиттер».

При проверке конденсатора тестером на дисплее не должна сразу появиться цифра «1». Это означает, что конденсатор неисправен. Единица появляется только после определенного промежутка времени. При этом значение на дисплее при исправном конденсаторе будет увеличиваться.

Неисправности и ремонт

Готовые комплекты ксенона состоят из 4 элементов – 2 блока розжига и 2 лампы. Существует несколько причин неработающих фар:

  1. Падение напряжения или низкий заряд аккумулятора. Если ни одна из фар не функционирует, стоит выключить освещение, запустить двигатель и снова включить свет. Разгорание фары свидетельствует о необходимости зарядить батарею или осмотреть проводку на предмет окислений и скруток.
  2. Окисление стержней в разъемах проводов, которыми соединена лампа с блоком розжига. В редких случаях возможно их полное выгнивание. Иногда случается подгиб стержня – при включении света из фары будет слышен отчетливый треск. Если мерцает ксенон, стоит обратить внимание именно на состояние стержней.
  3. При подозрении на обрыв проводки стоит подать напряжение 12В непосредственно от аккумулятора на блок.

Поскольку в процессе свечения ксенон выгорает, стоит менять лампы парой. Диагностика биксеноновых фар проводится в таком же порядке.

Как установить

Если куплен неполный комплект для ксеноновых источников света, стоит отложить установку до приобретения всех недостающих частей. К примеру, без автокорректора свет распространяется под неправильным углом к дорожному полотну, что ухудшает видимость.

Правила установки ксенона в фары:

  1. Перед работой проверить каждый элемент комплекта на повреждения. При наличии сколов или царапин установка невозможна.
  2. Установку рекомендуется проводить сухими и чистыми руками.
  3. Каждое соединение необходимо изолировать и спрятать. Им требуется надежная защита от влаги и механических воздействий.
  4. Запрещается долго смотреть на свет ксеноновых ламп – это может нанести вред зрению
  5. Перед установкой следует отсоединить провод от плюсовой клеммы батареи.

Перед снятием галогеновых ламп необходимо убрать защитную крышку фар, затем отсоединить контактные провода от источника света и вытащить его.

Порядок установки ксенона:

  1. Новую лампу осторожно извлечь из защитной колбы и вставить в отверстие. Нельзя дотрагиваться до самой колбы. При наличии фиксирующей пружинки, которая удерживала галогеновый источник света, ее необходимо примять. Провода от фары будут протянуты сквозь нее и выведены в подкапотное пространство через заглушку. Поскольку со стороны батареи это сделать будет намного легче, ее лучше снять.
  2. После монтажа лампы подключить ее к блоку розжига.
  3. Создание отверстий в заглушках фар, чтобы протянуть провода. Их делают диаметром 25 мм.
  4. Подобрать место для монтажа устройства розжига. Его располагают ближе к фарам, чтобы провода были натянуты. Место установки должно быть вдали от источников нагрева.
  5. Закрепить блок винтами или хомутами.
  6. Соединить проводку от ксеноновых ламп и блока. Каждый провод окрашен в свой цвет, поэтому перепутать их невозможно.

Установка биксеноновых фар требует подключения контроллера напряжения. Элемент подводят к питанию блока розжига.

infokuzov.ru

10 заблужений о «ксеноне». — DRIVE2

Внимание! Статья написана и опубликована в 2009 году. Возможны некоторые неточности и неработающие ссылки.

Ксеноновая лампа светит правильно (считай по ГОСТу (= мировым и евронормам)) только в фаре рассчитанной на работу с ксеноновой лампой с цоколем D.
Никакие фары предназначенные для галогенных ламп, не обеспечивают правильного светораспределения с другим типом ламп. Это элементарные основы физики и оптики. Подробнее по ссылке: info.auto.ru/light/faq/2958/

Итак, главные заблуждения тех, кто поставил ксеноновые наборы вместо галогенных ламп.

1. «Мои фары не слепят – мне никто не моргает!»

– Сейчас на дорогах творится такой светобеспредел, что мигают нычне изредка, и то на пустынных трассах.
Не показатель…

2. «Я отрегулировал фары!»

– Регулировать имеет смысл только то, что поддаётся регулировке.

На верхней части рисунка показан луч отрегулированных фар с четкой СТГ. Ниже – ксенона в галогенной фаре, где СТГ размыта (в подавляющем большинстве случается именно так). Регулировке поддаётся только основной луч света, где есть четкая граница. А теперь границы нет. (Попробуйте покрутить в руках обычную лампочку накаливания – она в любом положении светит одинаково.)

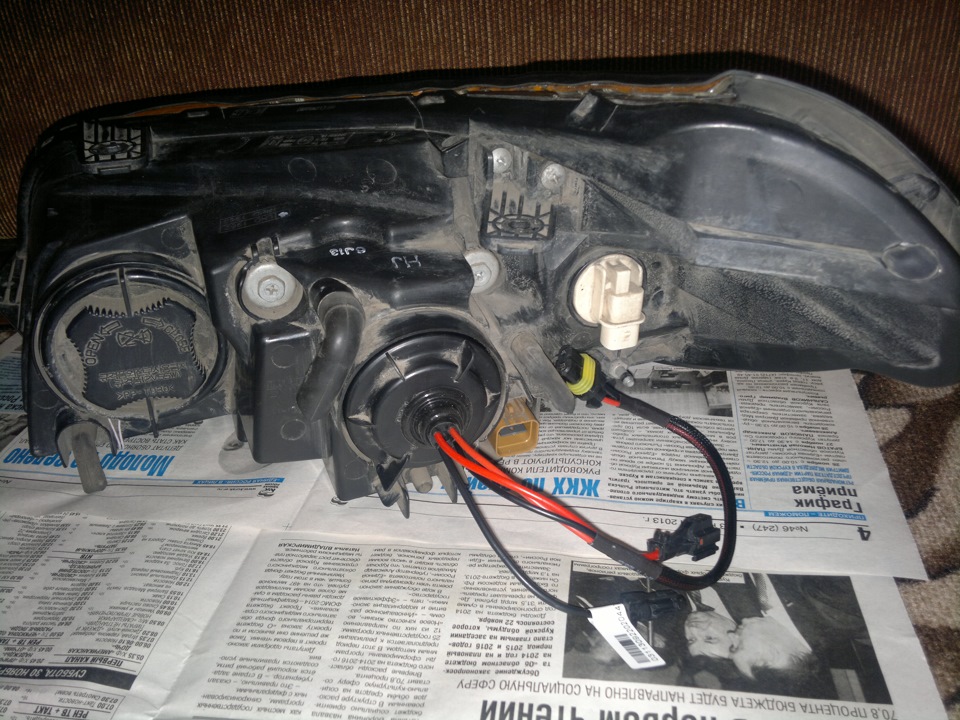

На фото результат установки в ВАЗ 21099. Марка и страна происхождения машины значения не имеют: законы оптики не знают границ.

3. «У меня дорогой комплект Hella, Philips, Osram, а не какая-то китайская подделка.»

– Комплектов официально допущенных для использования на дорогах общего пользования – не существует. Есть наборы, где действительно имеются те или иные компоненты от известных производителей, но скорее всего это просто подделки под известные бренды.
Для примера, отдельно один (!) фирменный блок розжига Hella стоит в рознице от 3700р. Ксеноновая лампа D2S от 1000р за штутку (!). Производят их компании Philips, Osram, General Electric. И только с цоколями D, если на лампе написано Philips H7 – будьте уверены, на 99% это подделка.

4. «Поставил лампы с температурой 5000К (или даже 6000К), т.к. они светят "белым" светом.»

– На конвейеры авто производителей в заводских ксеноновых фарах стоят лампы с температурой 4200K-4300К. Причем, в производстве они стоят дороже ламп на 5000 или 6000 кельвинов, т.к. делаются из специального кварцевого стекла позволяющего удерживать особые пары ртути, которые окрашивают свет до требуемых ~4250К.
Так почему именно эта температура?
Во-первых, фары нужны для езды в тёмное время суток. А цветовая температура штука относительная. В зависимости от погоды, яркости солнца, цвета неба. Да, в яркий солнечный день 5000 или даже 6000К будут светить действительно чисто белым светом, а заводские 4250К – желтоватым. Но ночью картина поменяется. Заводской вариант будет именно белым, а 5000-6000К будут отдавать лишней синевой, которая снижает контраст на слабо освещенных участках.

5. «У меня "линзы".»

– В силу конструкции фары прожекторного типа, установка ксеноновой лампы может не повлиять на светотеневую границу. Но четкость СТГ далеко не единственный критерий оценки света фар.
В дополнение грамотная ссылка по теме: www.drive2.ru/users/f0x-s…/288230376152148806/#post

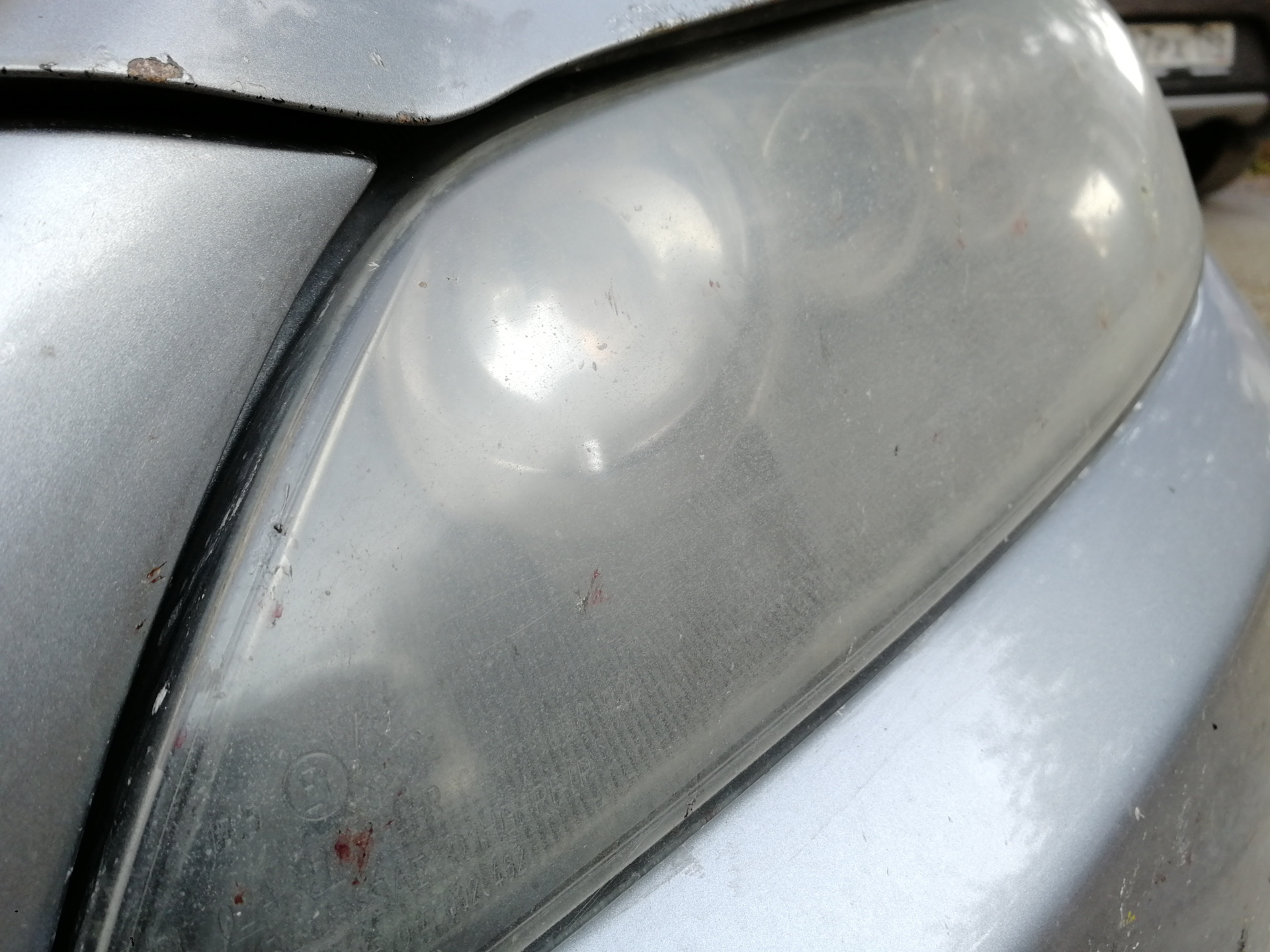

6. «У меня «хрустальная» оптика, именно в неё можно ставить ксенон.»

– Фара – это система состоящая лампы и разработанного для нёё отражателя, не важно, хрустальная это фара, или круглая от «шестёрки» или обычная фара со стеклом «рассеивателем».

7. «Поставил ксенон в дальний.»

– Если вы не уподобляетесь идиотам, которые и днём и ночью ездят с включенным дальним (в основном газелитсы и таксисты). То, ничего страшного, конечно, нет, ведь дальним мы обычно пользуемся на пустынных трассах, а при приближении встречных, выключаем его. Но, возможны трудности: нередко приходится моргать фарами. Если ксенон установлен в дальнем, для первого розжига может потребоваться некоторое время. Иногда оно может стоит очень дорого… К тому же, не всегда ксенон в дальнем светит лучше галогенной лампы (по той же причине, что и в ближнем).

8. «Поставил ксенон в «допы» (точнее в ПТФ).»

Отдельно на эту тему: www.drive2.ru/users/atas2…blog/1729382256910273941/

9. «Поставил китайские биксеноновые линзы.»

– Это хорошая альтернатива «колхозу», но отдавайте себе отчет, что до качества заводского ксенона этим наборам довольно далеко. (info.auto.ru/light/faq/article/7947.html)

9. «Даже гаишники ездят с ксеноном!»

– Да, к сожалению уровень технической подготовки сотрудников Полиции/ГИБДД крайне не высок. Они прекрасно разбираются во всех нюансах «встречки», но в вопросах «безопасности дорожного движения» недалеко ушли от рядового автолюбителя.
На фото не машина ДПС, но я уверен, вы видели такие автомобили на улицах своего города.

10. «Мой ксенон светит ярче заводского!»

– Ниже фотографии а/м Chevrolet Niva с тремя вариантами источника света.
1. Стандарные галогенные лампы в стандартной фаре.
2. Ксеноновые лампы H7 в стандартной фаре. (Колхоз)
3. Биксеноновые линзы в корпусе фары.



– Стандарные свет вполне хорош.
– «Колхозный» ксенон существенно ярче, но это не дает каких-либо прибавок в «дальности», хотя пучок света стал несколько шире. Хорошо заменты «пятна» света.
– Последний вариант с биксеноновой линзой, на первый взгляд кажется менее ярким. Но в глаза бросается великолепная равномерность света.

Главное – обратите внимание на знак на левой обочине. Его освещенность вполне соответствует точке B50L, т.е. освещенности встречного потока (и глазам встречных водителей).

> В стандартном варианте галогенной лампы есть небольшая засветка, но она, априори, в пределах нормы.

> В варианте с колхозным ксеноном мы отлично видим весь знак. И слепим встречных водителей.

> В варианте с линзой засветки меньше стандартной галогенной фары.

BONUS Очевидная вещь, но многие не знают, что и ксенон и галоген светят одинаково далеко, а яркость в контрольных точках у них так же одинаковая.

Подготовлено по материалам ФАКа конференции Автосвет (info.auto.ru/light/faq/)

Ссылки по теме:
Авторевю www.autoreview.ru/_archiv…_ID=73512&SECTION_ID=2158
Авторевю www.autoreview.ru/archive/2004/18/svet/
За рулем www.zr.ru/articles/58368
За рулем www.zr.ru/a/13761/
За рулем old.uzr.com.ua/pbs.php?pbl_action=view&pbl_id=2571
4х4 media.club4x4.ru/646-ksenon.html

Многие автомобильные издания, например Автомир, регулярно публикуют «джинсу» на тему ксенона того или иного производителя. Справедливости ради, лет 5 назад так же поступал и За рулем.

P.S. Отдельный привет редакции Drive.ru, которые описывая в сносках замечательные свойства ксенона, рассказывают про лампочку, совершенно забыв про оптику…

www.drive2.ru

Ксенон в 2019 году - что это такое, разрешен ли, штатный, в какие фары можно ставить, какое наказание, цветовая температура, закон, какой лучше светит, обозначение на фарах

Безопасность автотранспорта должна стать главным кредо для каждого водителя, потому что от этого фактора зависит сохранность его здоровья и жизни. Управлять ТС приходится при разных условиях, независимо от поры года, времени суток или погодных условий. Когда ехать нужно в темное время, то важным аспектом безопасной эксплуатации автомобиля является именно освещение. Ксеноновые лампы стали выбором отечественных автомобилистов номер один. Почему это так? По каким причинам автовладельцы прибегают к реставрации своего движимого имущества и замены фар. Об этом и расскажет данная статья. Из ее материалов вы узнаете о характеристиках таких приборов, их свойствах и преимуществах, об отличиях между некоторыми типами лампочек, но самое главное – вы получите ответ на вопрос о законности этих приборов для освещения.

Что это такое, характеристики

Первые автомобили в истории были без подсветки, что делало невозможным вождение в ночное время. Позже их оборудовали обычными светильниками, что никак не облегчало процесс эксплуатации автомобиля ночью. Но лишь спустя десятилетия автотранспорт получил освещающую оптику, которую мы имеем и сейчас – это стандартные вакуумные лампы, газонаполненные лампы. Но после их к списку добавились галогенные. Самым последним на данный момент словом в данном аспекте стали ксеноновые фары. Этот тип автомобильной лампы имеет в себе нить накапливания, состоящую их газа ксенона и смеси прочих инертных газов.
Современные автомобилисты в нашей стране даже специально прибегают к замене штатных ламп после внешней реставрации транспортного средства скорее с эстетических целей, нежели с учетом безопасности для себя и своего движимого имущества.
Хоть по принципу такие лампы и похожи на светодиодные аналоги, но все же существенные отличия у них имеются. Ксеноновая фара представляет собой устройство, которое состоит из колбы, содержащей внутри газ ксенон, внутри лампочки имеется электрическая дуга, возникающая в последствии после подачи напряжения на электроды устройства. Ценят ее водителя за то, что ксеноновая лампа может дать белый дневной свет, что обеспечивает освещение, которое будет в три раза ярче, чем от галогеновых аналогов. Ксеноновые фары по их характеристикам можно разделить на две категории:
  • долгосрочной эксплуатации с короткой дугой;
  • долгосрочной эксплуатации с длинной дугой.
От типа и зависит дальность света. Как правило, все автомобильные фары оснащены двумя типами ламп, в случае использования одного из них, транспортное средство не будет пригодным к эксплуатации в ночное время суток. Освещающий прибор имеет определенное построение, которое состоит из колбы из обычного иди кварцевого стекла, а на каждом конце колбы имеются вольфрамовые электроды. Колбу во время производства вакуммируют и наполняют ксеноном. Общие характеристики фар из ксенона:
потребляемая мощность устройства не превышает 35 Вт
сила света составляет 200 000 Кд
световой поток варьируется в пределах от 1800 до 3200 люменов
цветовая температура имеет четыре категории: 4200 К(бело-желтый свет), 6000 (белый свет), 7500 К(небесно-голубой свет), 12000 К(ультрафиолетовое освещение)
период эксплуатации составляет 3000 часов
Как и все устройства, изобретенные человеком, ксеноновые лампы имеют как плюсы, так и минусы. Но преимущества у таких приспособлений значительно больше. К ним относят:
  • экономность во время эксплуатации, потому что они способны расходовать немного энергии и не нагружать генератор;
  • она выделяет в два раза больше света, чем другие аналоги;
  • безопасная для окружающей среды, потому что не выделяет вредные вещества;
  • долговечность в использовании;
  • не содержит нити накапливания, которые во время езды по плохим дорогам обрываются;
  • хорошо освещают путь во время тумана и густого дождя.
К недостаткам можно отнести высокую стоимость. Также если вы поменяли одну из фар, то такое же придется сделать и со вторую, ведь меняется световой спектр. Чрезмерная яркость ксенона может быть и значительным минусом, ведь иногда случается, что такие фары могут заслепить водителя встречного автомобиля, от чего есть риск спровоцировать аварию.

Разрешен ли ксенон и какой

Вопрос о законности использования таких фар является актуальным и в наши дни. Потому у автомобилистов и возникают сомнения о надобности установки таких лампочек. Изначально следует изучить действующее законодательство, которое и даст ответ на данный вопрос. Аспект использования фар с ксеноновыми лампами регулирует КоАП РФ. Рассмотрим детально пункты третей статьи документа:
  • световые приборы, которые не имеют рассеиватели являются непригодными к эксплуатации;
  • если фары дают красное освещение, то это не способствует безопасному управлению автомобилем.
Понятно, что использовать ксеноновые лампы в фарах можно, но вопрос заключается в том – какие. Они, в первую очередь, не должны препятствовать безопасному передвижению в ночное время. Поэтому тусклые или чрезмерно яркие лампочки категорически запрещены. Такой регламент предусматривают Основные положения допуска ТС к использованию.

В какие фары можно ставить

Следует помнить первое правило – меняются обычные фары на ксеноновые лишь попарно, потому что при замене одной из них можно нарушить цветовой спектр освещения, что будет влиять на безопасность эксплуатации ТС. Также отметим, что установка ксеноновых ламп разрешена лишь на некоторые типы фар. Об этом аспекте нужно знать всем автомобилистам и работникам технической поддержки автомобилей, иначе такая замена будет затратной и незаконной. Если на фарах есть маркировка следующих типов, то автовладелец может смело монтировать ксенон в них:
  • DC/DR имеет лампы для ближнего и дальнего света, потому можно использовать ксенон в дальний свет и ксенон в ближний свет;
  • фары типа DCR оснащены одной лампой, которая используется для ближнего или для дальнего света, иными словами двухрежимная фара;
  • в типе DC/HR установка ксенона разрешена лишь для лампы ближнего света.
  • тип HC/HR можно встретить лишь в японских ТС, и для него предусматривается установка ксенона. Не исключена данная маркировка и для европейских автомобилей. Установка ксенона для дальнего света запрещена.
Если вам встретились типы HC/HR, HCR или CR, то об установке ксенона не следует даже и мечтать.

Цветовая температура

Вы наверняка должны были видеть маркировку на этих лампах в виде комбинации символов Н1, Н2, Н3 и так далее. Что они обозначают? Буквенный компонент называет яркость, поэтому, чем больше числовое значение, тем ярче будет лампа. Покупая комплект фар, пользователи должны обращать внимание на такие типы: Почему этот показатель начинается именно с цифры 4000. Это обозначает минимальную рабочую температуру лампочки, измеряющуюся в Кельвинах. От температуры напрямую зависят яркость и цвет освещения. Предоставленная шкала световых температур показывает, что ксеноновые фары способны излучать белый свет, который лучше всего освещает ночную автостраду и помогает автомобилистам безопасно по ней передвигаться.

Какой лучше светит

От световой температуры зависит напрямую яркость освещения, а она приравнивается к качеству. Поэтому следует разобраться с характеристиками ксеноновых ламп разных категорий. Напомним, что температура в лампе измеряется в кельвинах, она употребляется с числовым показателем, что и является характеристикой яркости и цвета фары. Разберемся с каждой категорией:
3200-3500 кельвинов наименьшая температура, которая дает желтоватый оттенок освещению, что напоминает свет от галогеновой лампы, но отличается от нее повышенной интенсивностью в 1500 люменов. Использовать лампочки данной категории в качестве света нежелательно, но они отлично подойдут как противотуманки или обманка
4000-5000 кельвинов дают освещение с нейтральным тоном и с небольшим количеством искажений. При этом интенсивность превышает 3000 люмен, что на порядок выше, нежели в галогеновых аналогов. Эта категория ламп является оптимальной, поэтому ее включают в базовую комплектацию машин, которые выпускают с конвейера в наши дни
5000 – 6000 кельвинов способствуют чрезвычайно яркому белому свету, который выглядит эффектно, но не практично в использовании как лампа для автотранспорта, потому что влияют на зрительное восприятие водителями обстановки на дорого. Зачастую глаз воспринимает окружение по цвету приближенной к черно-белой гаме. Поэтому КоАП РФ запрещает их использовать в машинах, такой порядок распространен в Японии и многих европейских странах
6000 – 12000 кельвинов категория с наивысшей температурой нагревания дуги. Такие лампы производят впечатления прожекторов, имеют лишь декоративную функцию, использовать для автотранспорта ее категорически запрещено. Автомобилист будет плохо различать предметы, не распознает цвет, особенно – дорожных знаков, что способствует аварийной ситуации
Поэтому оптимальным вариантом является категория 4000-5000 К, также качество зависит от того, что входит комплекты (блок розжига, биксенон, штатный ксенон).
При выборе ламп важно ориентироваться на производителя и ценовую политику, что также позволит ориентироваться при выборе качественного устройства.
Во время покупки можно потребовать, чтобы вам показали конструкцию лампы и фары, обратите внимание на ее прочность. Это важный момент, потому что внутри лампочки находится инертный газ – ксенон, и нельзя допустить его протекание.

Обозначение на фарах

В большинстве случаев маркировку фар можно найти на стеклянной части приспособления для освещения. Когда некоторые типы ксеноновых ламп стали в 2010 году легальными, то автомобилисты стали интересоваться их маркировкой, чтобы выбрать для своего автомобиля правильные фары и не подвергаться административным правонарушениям. Маркировка, утвержденная ООН, предусматривает такие обозначения:
С ближний свет
R дальний свет
СR двухрежимный свет
После этих шифров указывается температура нагревания дуги. Когда вы будете анализировать маркировку на конкретном приборе, то обязательно обратите внимание на законность и соответствие насыщенности излучения.

Какое наказание за нелегальное использование

Правила дорожного движения и КоАП использование нелегального ксенона определяют как административное правонарушение, которое возлагается на законного владельца транспортного средства, в которое вмонтировали незаконное приспособление. За это ему грозит:
  • изъятие водительских прав на срок от 6 до 12 месяцев;
  • изъятие фар с ксеноновой лампой;
  • штрафные санкции.
Чтобы водителя не попадали в неприятные ситуации такого рода, следует ознакомиться с регламентом ПДД, правильно подобрать освещение.
Рекомендуется устанавливать освещающие устройства с температурой 4000-5000 кельвинов, потому что именно они подходят как для ближнего, так и для дальнего света, при этом свет подается в меру яркий, приближенный к дневному.
Замена обычных фар в автомобилях на ксеноновые – это не только дань моды, но скорее всего – практические соображения владельцев транспортных средств. Не без причин такие лампы называют самыми инновационными. Такие дневные фары способны идеально освещать автостраду в ночное время суток. Но следует осторожно подбирать ксеноновые лампочки, потому что не все из предложенного ряда являются легальными в нашей стране. Обратите внимание именно на приборы освещения с температурой в 4000-5000 кельвинов, которые подходят для ближнего и дальнего освещения.
Не стоит устанавливать фары с температурой свыше 6000 кельвинов, иначе вы совершите административное правонарушение и получите за это наказание в виде изъятия прав на 6-12 месяцев или штраф.
Используйте продукцию лишь авторитетных производителей, а также обращайтесь за помощью в монтаже к опытным мастерам.

Видео: Какой ксенон купить и установить, что бы не потратить деньги впустую

avtopravozashita.ru

Гей-ксенон. Или можно ли поставить ксенон в любую машину… — DRIVE2

Дабы не заниматься плагиатом, просто скопирую часть FAQ-а из соответствующей конференции на авто.ру, которая писалась при мне…

Подумываете об установке ксенона в галогенные фары вашего авто?
Отличная идея! Или нет?
Давайте попробуем разобраться.
Сейчас на нашем рынке (ровно как и в странах СНГ) без проблем можно найти установочный комплект, который подходит для любого автомобиля с определенным типом галогенной лампы. Ксеноновый набор включает в себя преобразователи электропитания (балласты) и газоразрядные лампы для модернизации имеющихся фар с галогенными лампами. Зачастую данная продукция рекламируется под торговыми названиями известных фирм-производителей ламп ("Одобренный набор от Philips/Osram/Hella!") в попытке создать у потенциального покупателя иллюзию качественного происхождения продукта.
Несмотря на то, что некоторые компоненты в этих наборах иногда действительно (очень редко, но бывает) произведены упомянутыми фирмами, они никогда не предназначались для работы в составе этих «конструкторов» или для применений такого рода. Фирмы с хорошей репутацией в мире авто света, такие как Филипс, Осрам, Хелла и т.д., никогда не одобряли использование своих изделий для выполнения подобных модернизаций.
Галогенные фары и ксеноновые фары требуют разной оптической части. Почему? Из-за принципиально различающихся характеристик двух типов источников света! Галогенные лампы имеют цилиндрическую форму источника света: светящуюся спираль. Пространство, непосредственно окружающее цилиндрический источник, полностью темное и имеем четкую границу между ярким и темным вдоль края светящегося цилиндра. Торцы спирали плавно переходят из яркого в темное. Ксеноновые лампы, с другой стороны, имеют серповидную форму источника света – так называемую дугу. Серповидность возникает из-за того, что источник располагается между двумя электродами и под действием тепловой конвекции стремится изогнуться вверх. Пространство, непосредственно окружающее серповидный источник света, светится слоями. Чем ближе к дуге, тем сильнее свечение. Концы дуги являются самыми яркими точками, а сразу за ними наблюдается полная темнота. Таким образом, чёткая граница между ярким и тёмным располагается на концах дуги. Более того, дуга эта не зафиксирована как спираль в галогеновой лампе, а имеет определенную степень свободы. При конструировании оптической части фары (линзы и/или отражателя) под определенный тип лампы характеристики источника света являются определяющими факторами, на основе которых проектируется всё остальное.

Мнения и заблуждения о ксеноне.
Ксенон дает больше света?!

Наиболее опасная сторона дела при попытке произвести ксеноновую "модернизацию" фары заключается в том, что Вы получаете ложное и обманчивое "улучшение" в качестве света фар. Работа фар воспринимается как "улучшившаяся", поскольку появляется намного больше света на переднем плане (на участке дороге в непосредственной близости от капота автомобиля). А так же за счет существенной засветки выше СТГ, когда фара фактически переходит в режим дальнего света, из-за чего и происходит ослепление встречных и впереди едущих водителей. Распределение света в пучке, создаваемое подобной "доработкой", на самом деле всегда приводит к недостаточному качеству дальнего света (в режиме ближнего), а также к опасной нехватке света там, где предполагается наличие максимальной интенсивности освещения. На дорого возникают пятна. В итоге, появляется иллюзия того, что Вы можете видеть лучше, чем есть на самом деле – это небезопасно.

Рискованно судить о качестве работы фар без глубоких знаний, без богатого опыта и без специального оборудования, поскольку субъективное восприятие очень обманчиво. Иметь много света на участке дороги перед носом автомобиля и на обочине очень удобно, что неизменно производит сильное впечатление "хорошего света". Проблема кроется не только в том, что освещённость переднего плана играет второстепенную роль, когда Вы движетесь со скоростью более 50 км/ч, но и в том, что наличие большого количества света вблизи автомобиля приводит к тому, что зрачки Ваших глаз сужаются, ухудшая Вашу способность видеть вдалеке. Несмотря на это, у Вас складывается ложное чувство безопасности. И всё это с учётом значительного уровня ослепления Вами других участников движения и Вас теми водителями, которые произвели ксеноновую "модернизацию".

Ксенон повышает Вашу безопасность?
Теперь о безопасности – ксенон действительно повышает Вашу безопасность, но не только за счет увеличения освещения. Но и за счет ослепления… Установив ксенон, Вас реже будут подрезать в городе и вклиниваться в поток на трассе. Ведь в зеркало заднего вида тяжело определить скорость более яркого объекта на фоне тусклых. А, как известно, если мозг человека не может точно определить скорость, то он её рефлексивно завышает.
На самом деле многие любители ксенона любят его как раз не за его яркость, а за его засветку, ни понимая этого. Ведь при таком раскладе фары освежают не только дорогу и нижнюю часть впередиедущего автомобиля (или лодыжки пешеходов) как при галогене, но и не подсвечивают выше светотеневой границы, освещая весь впередиедущий автомобиль или всего перебегающего пешехода. Использование ксенона вызвано инстинктивным желанием приблизить свет к дальнему, когда освещается все пространство впереди автомобиля, а не только первые 50 см от уровня асфальта. Несомненно, это повышает Вашу безопасность и безопасность пешеходов, но с другой стороны вносит существенные неудобства другим участникам движения снижая их безопасность. В принципе, такого же эффекта можно достичь если постоянно ездить с дальним светом.
Вас это не смущает?

Мой ксенон не слепит!
Очень часто «модернизаторы» заявляют, что ослепление это результат установки дешевого набора кривыми руками. Но, если вы поставили набор в приличном месте, за приличные деньги, отрегулировали, то ничего слепить не будет. Тем более, если у вас новая иномарка, а не какая-нибудь девятка. Возможно, так совпало, что после установки ксенона у вас четкая СТГ, это уже не плохо, но все равно – повод ознакомится с соответсвующим разделом ФАКа.
Суть довольно простая. Галогенная фара, будучи спроектированной под галогенную лампу совершенно «преображается» после установки лампы ксеноновой. Конструкторам фар приходится постоянно балансировать на грани, выжимая максимум из стандартной лампы и добиваясь максимальной освещенности на наиболее важных участках дороги. Это филигранная работа инженеров и производителей, которые должны выдерживать неизменно высокое качество продукции.
…И тут мы варварски ставим источник света, чьи световые и геометрические характеристики существенно отличаются от оригинала. Как следствие, появляется огромное количество лишних лучей в отражателе фары, которые создают паразитную засветку выше светотеневой границы (размывая её).
Ниже перечислены требования к освещенности фар в контрольных точках. Ежайте на ПИК или в любой автосервис и узнайте всю правду о Вашем «не слепящем ксеноне»:
Значения освещенности в трех точках для режима ближнего света и световой поток — для дальнего. В точке В50L освещенность должна быть по возможности минимальной, но не более 0,48 лк — чтобы не слепить встречных.
В точках 50R и 75R, наоборот, желательно иметь не менее 9,6 лк — чтобы освещать дорогу. С дальним светом и вовсе никаких премудростей. Чем больше света попадает на дорогу, тем лучше. (www.zr.ru/articles/39888)

Мне не моргают!
Вам никто и не будет моргать, особенно в крупных городах, где есть пробки. Потому что если Вы едите на встречу, то моргая Вам (или просто включая дальний) я буду моргать не только Вам, но и еще 3-м машинам перед Вами, 10-ти машинам после Вас и 5-ти машинам в соседнем с Вами ряду. А если Вы едите в попутном направлении за "жертвой", то кроме как переключить зеркало заднего вида или включить задние ПТФ "жертва" себе ничем не поможет.

Ксеноновые лампы в линзованных галогенных фарах или «У меня четкая «галка»!
А как обстоят дела с теми модернизациями, когда сохраняется чёткая светотеневая граница? Нельзя судить о качестве света исключительно только по СТГ. Со многими фарами, особенно прожекторного типа (линза), светотеневая граница остаётся такой же независимо от того, какой источник света установлен внутри: галогенная лампа, ксеноновая лампа, зажигалка, жук светлячок, направленное на фару солнце – что угодно. Это все потому, что таков принцип работы прожекторной фары. Светотеневая граница это всего лишь проекция изображения кромки металлической шторки. Оптика же начинает работать при распределении света, попадающего ниже светотеневой границы. У любой автомобильной фары (а в действительности у всякого оптического инструмента) её оптическая часть рассчитывается с учетом не только того, где внутри располагается источник света (какое фокусное расстояние), но и на основе специфических фотометрических характеристик источника света: какая его часть ярче, а какая темнее; где располагаются его границы и насколько они резкие или размытые; какова его форма и т.д.
Важно: для галогенных фар характерна СТГ в форме галки, где правая часть светового пятна уходит вверх для освещения правой обочины и знаков. СТГ ксеноновой фары имеет форму ступеньки: благодаря более яркому источнику, ступеньки достаточно для освещения обочины и знаков. А в случае ксеноновой лампы в сочетании с классической галогенной СТГ вы получаете слишком яркое освещение правой стороны дороги и как следствие ослепление впереди едущих попутных водителей. Но в последнее время стало появляться все больше новых машин с галогенными линзами, где СТГ имеет форму ступеньки. Как написано выше, свето-распределения аналгичного ксеноновой линзе вы не получите (хотя результат может быть очень даже неплохой), но хотя бы не будите слепить встречных и попутных водителей. Конечно, если на вашей машине установлен фаро-омыватель и корректор фар.

Би-ксенон для фар с двухрежимными лампами (h5).
Относительно недавнее изобретение – это ксеноновые колбы, соединённые с сердечником электромагнита для перемещения вверх-вниз или вперед-назад. Они рекламируются как "би-ксеноновые" наборы, избавляющие от потери дальнего света, которая происходит при установке неподвижной ксеноновой лампы вместо галогенных ламп с двумя спиралями, таких как h5, 9004, 9007 и h33. Более дешёвый вариант использует неподвижную ксеноновую лампу совместно с галогенной, примотанной или приклеенной к ней (!). В лучшем случае Вы получите два плохо сформированных луча и конечно же, возможность «моргать» и ехать с дальним светом фар.
Причина, по которой рынок оригинального оборудования отверг концепцию перемещающейся колбы, рассматривавшуюся с середины 1990-х, заключается в невозможности обеспечить точное позиционирование лампы таким образом, чтобы при её переключениях дуга всякий раз занимала бы в точности нужное место.
В оригинальном би-ксеноне имеются два режима работы фары, но всегда с одной колбой. Они основаны на перемещении шторки (или что реже, отражателя) внутри оптической системы, а колба дуговой лампы остаётся неподвижной. Разработчики оригинального оборудования потратили достаточно сил и средств, экспериментируя в своих лабораториях, и если бы концепция перемещающейся колбы с практической стороны что-нибудь могла бы предложить, они бы давно уже что-нибудь с

www.drive2.ru

светодиоды, галогеноки, ксенон — журнал За рулем

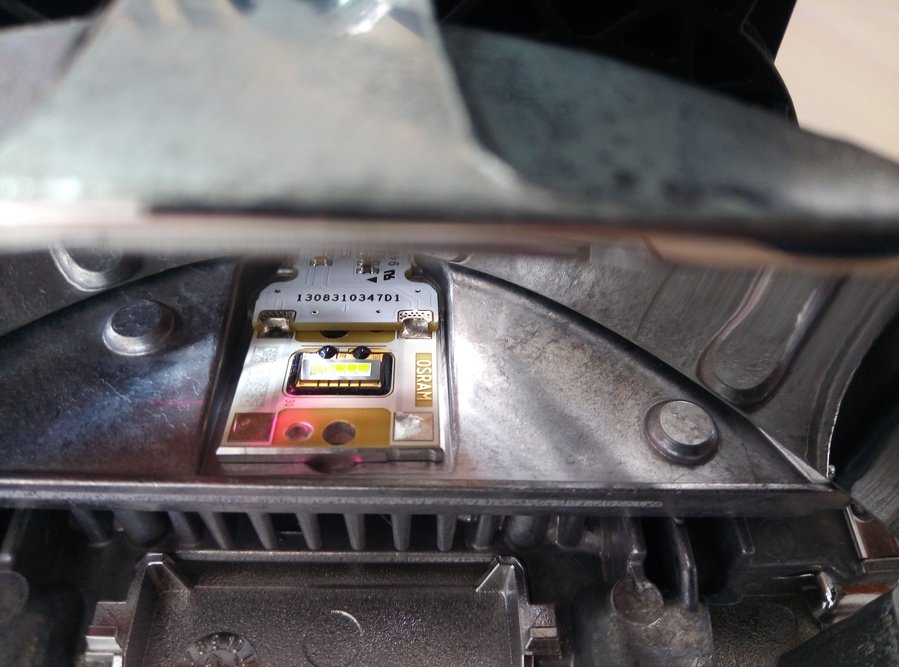

Когда-то светодиодный головной свет полагался лишь машинам премиальных марок, сегодня — не редкость и на автомобилях среднего ценового диапазона. Чтобы выяснить, заслуженно ли светодиодные фары вытесняют из автомобильного обихода ксенон и галогенки, мы устроили ночную охоту. Участники: две Mazda 6 — с биксеноновыми поворотными и с полностью светодиодными адаптивными фарами и два Nissan Tiida — со светодиодным ближним и галогеновым дальним светом и с раздельными галогеновыми ближним и дальним.

00-(63)

Слева направо: Mazda 6 с биксеноновыми поворотными фарами; Mazda 6 с полностью светодиодными адаптивными фарами; Nissan Tiida Tekna со светодиодным ближним и галогеновым дальним светом; Nissan Tiida Elegance с раздельным галогеновым светом — ближним и дальним.

Материалы по теме

Поначалу светодиодный головной свет полагался лишь машинам премиальных марок, но за последние год-два новая технология совершила рывок и стала вытеснять ксеноновый свет из списка дополнительных опций даже на автомобилях среднего ценового диапазона. Заслуженно ли?

Чтобы это проверить, в ночной тест на Дмитровский автополигон мы снарядили четыре машины. Первая пара — хэтчбеки Nissan Tiida: один с галогеновыми фарами, а другой со светодиодными. Причем светодиодки неадаптивные и задействованы только в ближнем свете.

А еще — два седана Mazda 6. После недавнего рестайлинга «шестерка» сменила биксеноновые поворотные фары на полностью адаптивные светодиодные. Поэтому мы взяли новую машину и дореформенную: поглядим, есть ли прогресс.

СВЕТЛОЕ БУДУЩЕЕ?

Если световой поток встречает на своем пути какую-то поверхность, то она получает освещенность, измеряемую в люксах (лк). Мы прихватили с собой люксометр «Эколайт» СФАТ.412125.002 и на 200‑метровом тестовом отрезке дороги замеряли освещенность на разных дистанциях. Помимо замеров, результаты которых сведены в таблицу, оценить светораспределение помогут фотографии, сделанные в одном ракурсе. Ведь никакие цифры не способны передать то, что видят глаза.

Первым к 200‑метровой «линейке» из конусов со светоотражателями подъезжает самый скромный участник теста — Tiida с галогеновым светом. Она показала ожидаемый и невыдающийся результат: пятно теплого желтого цвета теряет одетого в темное человека на правой обочине уже на расстоянии 50 метров при ближнем свете, а при переходе на дальний — на дистанции 120 метров. Это наша отправная точка.

На исходную позицию выходит Tiida в дорогой комплектации: светодиоды вспыхивают белым cветом и… Немая сцена. Новомодные светодиоды светят вдоль полосы всего на 25 метров! При этом из-за специфической формы пучка пешеход в темной одежде виден на обочине в светодиодном ближнем свете на расстоянии 40 метров. Проигрыш галогенкам не столь уж велик, поскольку светодиодный пучок лучше «простреливает» обочину, но все равно — проигрыш! Впору вспомнить зарю автомобилизации, когда перед машиной шел человек с красным флажком и предупреждал о приближении невиданной самоходной кареты.

01-(3)

NISSAN TIIDA, ГАЛОГЕНОВЫЙ БЛИЖНИЙ СВЕТ

NISSAN TIIDA, ГАЛОГЕНОВЫЙ БЛИЖНИЙ СВЕТ

НЕЗАСЛУЖЕННАЯ ОТСТАВКА

Материалы по теме

Материалы по теме

Mazda 6 с биксеноновой оптикой сраз

www.zr.ru

KIA Sorento Зеленый СОРНЯК › Бортжурнал › Новые правила установки ксенона. Оказывается можно и без автокорректора с омывателем.

Полный размер

Может быть уже баян, но все же.

К написанию данного блога меня подтолкнул следующий случай. Купил мой заместитель себе новый Citroen C4 Picasso с ксеноновыми поворотными фарами. Приехал на работу похвалиться — смотрю, нет фароомывателей и в салоне стоит колесико регулировки фар. Я вспоминаю испортившую многим жизнь фразу: "Фары ближнего света с газоразрядными источниками света должны быть оборудованы устройством фароочистки и работоспособным автоматическим корректирующим устройством регулировки угла наклона". Пишем предъяву в ситроен и получаем ответ, что согласно Правила ЕЭК ООН № 48 — на фары со световым потоком менее 2000Лм это не распространяется. Начинаю копать дальше и выясняю, что с 1 января 2015 г. вступил в силу измененный Технический регламент Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011).
Открываем этот документ и читаем:

Ссылка на полный текст регламента в формате PDF
yandex.ru/clck/jsredir?fr…3058&mc=3.454822399946607

1.3.11. Фары ближнего света, имеющие номинальный световой поток более 2000 люмен, должны быть оснащены работоспособным устройством фароочистки.
1.3.12. Фары ближнего света с источниками света класса LED, а также фары ближнего света и противотуманные фары с источниками света других классов, имеющие номинальный световой поток более 2000 люмен, должны быть оснащены автоматическим корректирующим устройством регулировки угла наклона фар.

1.3.13. Маркировка фар дальнего и ближнего света и противотуманных и классы установленных в них источников света должны соответствовать. В том случае, когда обнаружено внесение изменений в конструкцию фар, включая изменение источников света в фарах, применяются положения раздела 9 приложения № 9 к настоящему техническому регламенту.

Теперь, что в сухом остатке.
1. Маркировка на фаре KIA SORENTO XM FL допускает установку ксеноновых ламп.
2. Конкретный тип ламп на фаре не указан.
3. Всегда можно сослаться на то, что мощность лампы меньше 2000 Лм (D5S, D8S и т.п.) и послать гайцов с автокорректором и омывателем.

P.S. Если установить блоки под фару и вывести провода вниз, то вообще получается скрытая установка при которой гайцы могут и под капот спокойно заглядывать. Если ставить с проводами в задней крышке, то тоже ничего не нарушаем при "условной" мощности ксенона до 2000Лм.

Поправьте меня, если я не прав.

Цена вопроса: 0 ₽ Пробег: 6 500 км

www.drive2.ru

Какая маркировка у противотуманных фар?

Основным критерием при выборе противотуманных фар должна стать маркировка. Специалист, посмотрев маркировку, не станет даже изучить сопроводительную документацию, рассматривать фары. Ему и так становится ясным, куда нужно установить фары, какие типы лампы в них имеются, для каких автомобилей они предназначены.

Рассмотрим самые основные знаки маркировки ПТФ, так как в них содержится наиболее важная информация, но не все автомобилисты различают эти знаки.

Для того, чтобы выбрать и приобрести нужный вам комплект противотуманных фар, зайдите на сайт интернет-магазина Lowstuff имеется каталог, в котором представлены фото и описание разных типов ПТФ.

Особенности маркировки ПТФ

Маркировка описывает тип ламп, используемых в фарах, а также строение оптической системы автомобиля. Наносится на стекло, с внутренней или наружной стороны.

Ее отливают, гравируют или наносят краской. В фонарях со схемными стеклами маркировку наносят на корпус краской или штамповкой. Маркировка может иметь вид наклейки на корпусе или стекле фары. Наклейку на стекле делают прозрачной, чтобы не препятствовать световому потоку.

Код должен легко читаться, быть нанесенным на видном месте, иметь полную информацию о сертификации, производителе, угле наклона пучка света, а также содержать сведения о дате производства.

Все противотуманные фары отмечают буквой В, и это означает, что такие оптические приборы запрещается использовать ночью. Маркировки Е22 и В (источник света) означают, что товар сертифицирован для российского рынка.

Число после знака "Е" указывает страну-производителя из Европы:

В Соединенных штатах вместо Е принята аббревиатура DOT. Маркировка «02» свидетельствует о соответствии международным стандартам. Эти знаки являются сигналом того, что фары качественные и их нужно покупать.



Другие знаки маркировки:

  • А – габариты;
  • H – галогеновая ПТФ;
  • D – ксеноновая лампа;
  • PL – лампа, оснащенная рассеивателем из оптического пластика;
  • S – блок-фара из стекла.

За знаками, подтверждающими международную сертификацию, следуют цифры, которые описывают освещенность – ВОЧ (что означает «ведущее число»). Чем больше этот показатель, тем больше освещенность. Максимально допустимое значение – 50.

Первая буква маркировки показывает, какой вид лампы опустим для данной фары. Если маркировка начинается с буквы "Н" или "С2, то в этих фарах нельзя использовать ксенон. Разрешено использовать галогенные и обычные лампы. Ксеноновые лампы допускаются, если в начале маркировки стоит буква D.

Вторая буква маркировки показывает разрешенную дальность света фары:

  • С – ПТФ ближнего освещения, выступающая в роли самостоятельного светового прибора;
  • R – ПТФ дальнего освещения, если она является самостоятельным световым прибором;
  • CR – и ближний, и дальний;
  • C/R – ближний или дальний (по выбору).

К примеру, знак DCR будет обозначать установку ксеноновой (газоразрядной) лампы, разрешенной для ближнего и дальнего света.

Стрелка

На фаре часто наносится знак в виде стрелки. Это означает, что данный осветительный прибор предназначен для левостороннего движения. Стрелку не наносят, если прибор предназначен для страны, где принято правостороннее движение.

Не допускается устанавливать фары, предназначенные для другого типа движения. При этом происходит смещение светотеневой границы, а это вызывает ослепление водителей встречного транспорта.

Двойная стрелка – подтверждение того, что ПТФ можно использовать в странах и с левосторонним, и с правосторонним движением.

Кроме перечисленных могут встречаться знаки h5, D2S, Н1. Они показывают маркировку допущенных к применению с данной фарой ламп. Рядом с этим знаком иногда ставится показатель мощности, к примеру, 35W.

Умение «прочитать» выбитые на корпусе фары знаки заметно упрощает процесдуру выбора нужного прибора. Это также дает возможность избежать обмана со стороны недобросовестного продавца.

На сайте интернет-магазина Lowstuff вы найдете полную информацию о ПТФ для разных моделей машин с описанием и маркировкой. Можно сделать заказ самостоятельно или обратиться к консультанту. Доставка по России и странам СНГ.

ксенон, светодиодные лампочки, ближнего света, их расшифровка

Содержание статьиПоказать

Маркировка фар всегда есть на задней или боковой части корпуса. Изучив ее можно узнать всю необходимую информацию – от даты производства до типа установленных ламп. Также есть данные о государстве, выдавшем разрешение на производство фар, направление движения и другие характеристики, касающиеся оборудования.

Для чего нужна маркировка фар

Есть ряд международных и отечественных стандартов (например ЕЭК ООН N99 и ГОСТ Р41.99-99), которые обязывают производителей осветительного оборудования для транспорта маркировать их по определенному стандарту. Обычно это код, состоящий из латинских букв и цифр, в котором есть следующие данные:

  1. Модель изделия, его версия и модификация, если выпускается несколько разновидностей с определенными отличиями.
  2. Тип лампочек, которые можно использовать в фаре.
  3. Основные показатели освещения.
  4. Категория продукции.
  5. Ориентация светового потока (обычно блок-фары делаются для правостороннего или левостороннего движения и отличаются конфигурацией рассеивателя).
  6. В каком государстве был выдан сертификат.
  7. Дата изготовления.

Кстати! Отдельные бренды (Koito, Hella) могут указывать дополнительную информацию.

Обычно данные выплавлены на корпусе фары. При установке на заводе также добавляется ярлык под капот, который дублирует данные, чтобы не снимать фары при замене лампочек.

Маркировка позволяет разобраться с особенностями фары буквально за минуту.

Как правильно расшифровать маркировку

Проще всего разобраться со схемой, компоновка всегда одинакова. Это относится как к основным фарам, так и к противотуманкам, задним фонарям, поворотникам и другому световому оборудованию при его наличии.

Что обозначает маркировка

Для простоты и наглядности вначале дана схема с указанием расположения разных групп данных. Ниже есть разъяснения для того, чтобы быстро разобраться и узнать все необходимые данные об оборудовании.

Это стандартный вариант, который можно встретить почти на всех фарах и фонарях.

Знак международного утверждения, обозначенный цифрой «1» подсказывает, в каком регионе сертифицированы фары или фонари. Чаще всего встречаются такие варианты:

  1. Е – Европа.
  2. DOT – США.
  3. SAE – ассоциация инженеров автопромышленности.

Рядом с буквенным кодом размещается цифра, которая показывает страну, выдавшую сертификат. Вот основные варианты:

  1. ФРГ.
  2. Франция.
  3. Италия.
  4. Нидерланды.
  5. Швеция.
  6. Бельгия.
  7. Венгрия.
  8. Чехия.
  9. Испания
  10. Югославия (все бывшие страны).
  11. Британия
  12. Австрия.
  13. Польша.
  14. Португалия.
  15. Россия

Это основные страны-изготовители. Часто на корпусе есть логотип производителя, особенно если бренд известный. Также доя простоты многие маркируют страну производства, чтобы не разбираться с кодами.

Код под цифрой 2 показывает назначение фары. Тут может быть несколько вариантов:

  1. А – передние габаритные или боковые огни.
  2. L – элемент подсветки заднего номерного знака.
  3. R – задние габариты.
  4. В – передние противотуманки.
  5. F – задние противотуманки.

Это самые часто встречающиеся варианты, используемые в маркировке.

Цифра «3» обозначает тип лампы, который установлен в оборудовании. Этот аспект подробно рассмотрен в следующей главе.

Число «4» подсказывает, какой вид ламп нужно использовать. Так, маркировка DCR обозначает, что можно ставить ксеноновые лампочки как для дальнего, так и для ближнего света.

Под цифрой «5» на схеме ведущее основное число или ВОЧ, которое показывает интенсивность ближнего и дальнего освещения. Все просто – чем выше показатели, тем ярче свет может выдавать оборудование. Такая информация наносится только фары, в которых есть ближний и дальний свет.

Производителям запрещено делать фары с ВОЧ выше 50 (150 000 кандел), а суммарный показатель должен быть не больше 75.

Цифра «6» обычно представляет собой стрелочки стрелочки. Они подсказывают, для какого движения предназначен источник света. Если стрелка направлена влево – для левостороннего, вправо – для правостороннего. Когда есть обе стрелки, то можно использовать фары на дорогах с разным направлением движения, но в этом случае обязательна регулировка оборудования для настройки светового потока. Если никаких обозначений нет, значит фара (а эта маркировка применима только для головного света) предназначена для правостороннего движения, именно оно больше распространено в мире.

Если на корпусе есть маркировка, показанная на схеме цифрой «7», это говорит о том, что в оборудовании использованы рассеиватели из полимерных материалов.

Символ под числом «8» при его наличии подсказывает, что в конструкции использован отражатель.

Число «9» предназначено для специалистов на автосервисах и показывает углы наклона, на которые следует ориентироваться при регулировке света. Они используют данные для упрощения и ускорения процесса.

Некоторые производители наносят маркировку на наружную часть фары.

Цифра «10» информирует о стандартах, которым соответствует то или иное изделие. Это могут быть как международные нормы, так и собственные или региональные варианты. Вторая строчка обычно отражает номер омологации (усовершенствование с целью улучшения показателей).

Видео: Где смотреть номер фар.

Разновидности в зависимости от типа ламп

При расшифровке обозначений основное внимание обычно уделяется типу используемых лампочек и их особенностям. В настоящее время есть три разновидности, которые устанавливаются на машины.

Галогенные

Самый распространенный вариант, который несколько десятилетий был основным. Сейчас используется меньше, но пока машин с галогенным светом больше всего. Что касается маркировки, она такая:

  1. HR – лампочка для дальнего света.
  2. HCR – галогенная лампа с двумя нитями накала, которая обеспечивает ближний и дальний свет.
  3. HC/HR – в блоке есть два отдельных модуля под источники дальнего и ближнего света.

Кстати! Если маркировка HC/HR указана на фаре, произведенной в Японии, ее можно переоборудовать под ксенон.

Ксеноновые

В некоторых моделях можно заменить галоген на ксенон, но делать это лучше в автомастерской.

Этот вариант все чаще используется в машинах, так как обеспечивает мощный свет высокой яркости. На фарах можно найти такие обозначения:

  1. D2R. Рефлекторный тип, работает как обычные лампы.
  2. D2S. Прожекторные, вставляются в линзы и дают концентрированный пучок света.
  3. DC. В таких вариантах ксенон ставится в ближний свет.
  4. DCR. Ксеноновый источник для дальнего света.
  5. DC/DR. Два отдельных ксеноновых модуля под ближний и дальний свет.

Из видео узнаете принцип работы и отличия галогеновых фар от ксеноновых.

Светодиодные

Маркировка фар под светодиодные лампочки имеет свои особенности. Этот вариант могут обозначать стандартным кодом HCR, используемым и для галогенных элементов. Но при этом на отражателе и линзе всегда будет выбито ЛЕД (LED), чтобы было понятно, что элементы рассчитаны именно под светодиодный источник света.

Если оборудование рассчитано под диоды, ставить в него другие источники света нельзя, так как они нагреваются намного сильнее и повредят отражатель или линзу.

Разобраться в маркировке фар несложно, она всегда делается по определенному стандарту. Это поможет быстро определить, под какие лампочки рассчитано оборудование и подходит ли источник света под правостороннее движение.

Маркировка фар под ксенон

На чтение 4 мин. Просмотров 636

Довольно часто на дорогах страны можно увидеть автомобили, на которых установлен ксенон. Это довольно оправданное решение, поскольку свет таких фар более яркий, но при этом они потребляют меньшее количество энергии. Это касается лишь оригинальной и качественной оптики, правильно подобранной под конкретный автомобиль. Маркировка ксенона – это крайне важный параметр, на который необходимо обращать внимание при покупке фар. В противном случае это может привести к некачественному освещению и получению штрафов от сотрудников ГИБДД. Сегодня мы расскажем, что такое маркировка и какие ее особенности для ксенона.Маркировка – это числовое или буквенное обозначение особенностей фар. Что касается ксенона (они же газоразрядные лампы), то можно выделить следующие маркировки:

  1. HC/HR – встречается как на японских, так и европейских автомобилях, но имеет разное значение. В первом случае маркировка подразумевает наличие возможности установки ксенона в фару. В машинах европейского производства это маркировка говорит о том, что в фарах могут находиться только галогеновые лампы, а поэтому ставить ксенон запрещено.
  2. DC/HR – в таких фарах запрещено ставить газоразрядные лампы в дальний свет, в то время как ближний свет позволяет это сделать.
  3. DCR – оптика имеет одну фару, которая используется в качестве ближнего и дальнего света, то есть работает в 2 режимах. Такая оптика также позволяет поставить ксенон.
  4. DC/DR – на таких фарах идет четкое разделение ближнего и дальнего света, а ксенон можно поставить в любую из них.

Подобная маркировка позволяет легко разобраться, можно ли поставить ксенон на ваш автомобиль. Не стоит пренебрегать этими обозначениями, поскольку вы не только можете не получить качественного освещения, но и слепить встречных водителей, что очень опасно. Помимо этого, есть маркировка, которая строго запрещает установку ксенона. Аббревиатура CR указывает на то, что в фарах могут стоять только лампы накаливания, а ставить другие варианта не разрешается. Обозначение HCR говорит о том, что такая фара имеет одну лампу, которая выполняет роль ближнего и дальнего света. Ставить ксенон в нее нельзя.

Куда производители ставят маркировку?

Как правило, маркировка указана на внешней стеклянной части фар, сверху на корпусе или задней части. Для того чтобы ее посмотреть, необходимо открыть капот и найти нужную аббревиатуру. Однако на некоторых вариантах все немного сложнее и чтобы проверить особенности фары, необходимо ее снять и разобрать.

Давайте более детально рассмотрим остальные элементы маркировки на конкретном примере. Первое обозначение указывает на тип фар: боковые (A), противотуманные (B), ближний (C) или дальний свет, двухрежимная оптика (CR, C/R). Обозначение под номером 2 – тип используемых ламп в оптике. На этом параметре мы не будем детально останавливаться, поскольку об этом мы говорили в начале статьи.

Третья цифра – это знак соответствия международным стандартам. Если на фаре указана бука Е, эта маркировка относится к японским и европейским автомобилям, а для американских машин используются кода SAE или DOT. Рядом с обозначением написана цифра, которая соответствует коду страны-производителя.

Наконец, стрелка под номером 4. Она помогает определить направление движения в определенной стране. Если она направлена вправо, то фара предназначена для использования на дорогах с правосторонним движением и наоборот. Существуют также комбинированные варианты, подходящий для различных направлений движения.

Маркировка позволит вам точно определить, предусмотрен ли в ваших фарах ксенон. Если да, то вам повезло и можно преступать к выбору конкретной модели, о чем мы скажем несколько слов далее.

Выбор ксеноновых ламп

Установка ксенона – это отличное решение проблемы неэффективного света на автомобиле. Однако необходимо знать особенности его работы, прежде чем отправляться в магазин за покупкой. Более того, на рынке встречается большое количество поддельных изделий, которые в большинстве случаев работают очень плохо. Поэтому покупать ксенон нужно только в тех магазинах, которые предлагают гарантию и имеют хорошую репутацию.

Ксеноновая лампа характеризуется уровнем розжига в 2400 В, а поэтому на автомобиль придется установить преобразователь, который позволит использовать напряжение 12 В от АКБ. Этот блок можно поставить как под капотом машины, так и в любом другом месте. Оттенок света может быть разным в зависимости от цветовой температуры, которая может колебаться от 3500 до 8000 К. Учитывая ваши пожелания и условия эксплуатации, нужно выбрать определенный вариант. Оптимальный вариант – это биксеноновые лампы, которые способны выполнять функцию ближнего и дальнего света одновременно.

Помните, что подбор правильного ксенона, который будет соответствовать вашему автомобилю – это крайне важное мероприятие. За нарушение правил использования такого типа оптики, вы можете быть наказаны лишением прав на срок до 12 месяцев и принудительным демонтажем ксенона. Поэтому хорошо подумайте, прежде чем предпринимать какие-то действия.

Коды фар HELLA. Расшифровка комбинаций

Наиболее частые коды, используемые в 51 стране, которые одобряют фары и комбинированные задние фонари в соответствии с правилами ЕЭК, следующие: Фары головные Варианты задних фонарей
За буквой E следует номер страны, предоставившей одобрение типа. а) Версия
E1 Германия А: Фонарь габаритный А: Фонарь габаритный
E2 Франция Б: Противотуманная фара AR: Фонарь заднего хода
E3 Италия К: Ближний свет Факс: Фонарь задний противотуманный
E4 Нидерланды R: Дальний свет IA: Рефлектор
E5 Швеция CR: Дальний и ближний свет фар R: Фонарь задний
E6 Бельгия К / Р Ближний свет или дальний свет S1: Стоп-сигнал
E7 Венгрия балка 1, 1a, 1b: Фонарь указателя поворота передний
E8 Чешская Республика HC: Галогенная лампа ближнего света (различные технические версии)
E9 Испания HR: Галогенный дальний свет 2а: Фонарь указателя поворота задний
E10 Бывшая Югославия HCR: Галогенный дальний свет 5: Повторитель указателя поворота (для
E11 Соединенное Королевство и ближний свет автомобилей до 6 метров
E12 Австрия HC / R: Галогенный дальний свет длинный)
E13 Люксембург или ближний свет 6: Повторитель указателя поворота (для
E14 Швейцария округ Колумбия: Ксенон ближнего света автомобилей до 6 метров
E15 (В настоящее время вакантно) DR: Ксеноновый дальний свет длинный)
E16 Норвегия DC / R Биксенон СМ1: Боковые габаритные фонари (для
E17 Финляндия /: Не переключается все автомобили)
E18 Дания одновременно СМ2: Боковые габаритные фонари (для
E19 Румыния автомобилей длиной до
E20 Польша 6 метров)
E21 Португалия б) Сторона привода
E22 Россия


Нет
стрелка:

Левостороннее движение
Левостороннее или правостороннее
Правостороннее движение

Правостороннее движение
E23 Греция
E24 Ирландия
E25 Хорватия
E26 Словения
E27 Словакия
E28 Беларусь
E29 Эстония
E30 (В настоящее время вакантно)
E31 Босния и Герцеговина
E32 Латвия
E33 (В настоящее время вакантно)
E34 Болгария
E35 (В настоящее время вакантно)
E36 (В настоящее время вакантно)
E37 Турция
E38 (В настоящее время вакантно)
E39 (В настоящее время вакантно)
E40 Югославия-Македония
E41 (В настоящее время вакантно)
E42 Особый EC
E43 Япония
E44 (В настоящее время вакантно)
E45 Австралия
E46 Украина
E47 Южная Африка
E48 Новая Зеландия
E49 Кипр
E50 Мальта
E51 Республика Корея

19VAC30-70-510.Фары.

A. Проверить и отклонить, если:

1. Любой автомобиль не оборудован как минимум двумя фарами официально утвержденного типа. Фары должны иметь маркировку с названием или торговой маркой производителя фар и DOT. Если лампы накаливания сменные, на рассеивателе фары должен быть указан тип источника света (колба), для которого он был разработан, и колба должна соответствовать коду объектива.

ПРИМЕЧАНИЕ: Если система фар имеет штамп, допускающий установку галогенных ламп, то заменяемые лампы также должны быть галогенными.Установка HID или светодиодной лампы на галогенную фару не соответствует стандартам, установленным Федеральными стандартами безопасности транспортных средств (FMVSS), и будет отклонена.

Если вся фара в сборе заменена с галогенной системы на светодиодную и не требует разрезания или нарушения заводской проводки, то она должна рассматриваться для проверки, если она соответствует требованиям подраздела A 2 данного раздела.

2. Фары другого одобренного типа (галогенные, HID, светодиодные и т. Д.)), за исключением фар с закрытым светом, или новая система фар не содержит всех должным образом маркированных штампов DOT и SAE, подтверждающих, что она соответствует и соответствует стандартам, установленным Федеральным стандартом безопасности транспортных средств (FMVSS) 108.

ПРИМЕЧАНИЕ. Сменные фары с маркировкой DOT или SAE будут считаться утвержденными суперинтендантом полиции штата, и их не нужно будет указывать в Списке утвержденного оборудования для автотранспортных средств штата Вирджиния.

3.В любой фаре линза треснула, сломана, обесцвечена или повернута не в правильное положение, либо отражатель не чистый и не яркий.

4. Накопление влаги или воды в фаре таково, что влияет на диаграмму направленности.

5. Фары не пропускают свет, кроме белого. Допускаются светлые оттенки цвета, если фары и лампы накаливания имеют соответствующую маркировку.

6. Лампочки не одобренного типа и маркированы всеми следующими данными: тип источника света, название или торговая марка производителя и DOT.

а. Утвержденные лампы для фар: HB1, HB2, HB3, HB3A, HB4, HB4A, HB5, h2, h4, H7, H8, H8B, H9, H9B, H9C, h21, h21B, h21C, h23, h23C, h25, HIR1, HIR2, х28, х29.

г. Утвержденные лампы для фар, требующие балласта: 9500, D1R, D1S, D2R, D2S, D3R, D3S, D4R, D4S, D5S, D7S, D8S, D9S.

г. Утвержденные пускорегулирующие устройства для фар должны иметь маркировку типа источника света (лампы) и DOT. Тип лампы, обозначенный на балласте, должен совпадать с маркировкой на рассеивателе фары.

7. Любая нить или лампа накаливания в фарах не горит должным образом, или фары не находятся в том же месте или конфигурации, которые предусмотрены производителем.(Расположение и тип фар можно найти в подразделе B этого раздела.)

8. Свисает проводка или ослаблены соединения, или если соответствующие нити не горят в разных положениях переключателя, или если переключатели, включая ножной или ручной диммер, не работают должным образом и неудобны для водителя.

9. Посторонний материал попал на рассеиватель фары или перед ним или мешал лучу от лампы. Никакое остекление не может быть размещено над фарами или перед ними, если оно не является частью одобренной фары в сборе.Отклоните автомобиль, если на фарах или перед фарами есть провода, пластиковые крышки, любые другие материалы, не являющиеся оригинальным оборудованием, или любой цветной материал.

ИСКЛЮЧЕНИЕ: Прозрачная ударная пленка, известная как Headlight Savers, производимая Grand Prix Motoring Accessories, может быть нанесена на линзу фары для поглощения ударов камней и т. Д.

ИСКЛЮЧЕНИЕ: Специальное оружие и тактика (SWAT) правоохранительных органов или тактическая бронированная машина, разработанная и изготовленная исключительно для миссий, может устанавливать защитные планки перед фарами, если они разработаны и установлены производителем.

ПРИМЕЧАНИЕ. Фары, дополнительные фары дальнего света и передние противотуманные фары должны быть установлены таким образом, чтобы лучи были прицельными, а установка не должна мешать цели осветительного устройства во время движения транспортного средства по дорогам общего пользования. Все фонари должны быть надежно закреплены на жесткой части транспортного средства.

10. Лампы можно легко перемещать вручную из-за сломанного крыла или неплотной опоры, или если крепление не обеспечивает хорошего заземления.

Фары, дополнительные фары дальнего света и передние противотуманные фары должны быть установлены таким образом, чтобы лучи были прицельными, а установка не должна мешать цели осветительного устройства во время движения транспортного средства по дорогам общего пользования.Все фонари должны быть надежно закреплены на жесткой части транспортного средства.

11. Козырек фары имеет длину более двух дюймов, если он не является частью оригинальной конструкции кузова.

12. Индикатор дальнего света в кабине водителя не горит при включенном дальнем свете. (Автомобили, изначально не оборудованные индикатором, не обязаны соответствовать требованиям, если не установлены фары с закрытым светом.)

13. Фары не нацелены в пределах следующих допусков с использованием оптического прицела:

а.Центр активной зоны всех ламп типа 1, всех одноэлементных ламп дальнего света и всех ламп, не имеющих тисненого типа 2 на линзах, устанавливается более чем на четыре дюйма вверх или вниз от горизонтальной центральной линии или более чем на четыре дюйма. в дюймах влево или вправо от вертикальной средней линии.

г. Левый край диаграммы направленности любой лампы ближнего света, любой комбинированной, многоэлементной лампы или лампы типа 2 находится более чем на четыре дюйма слева или справа от вертикальной средней линии, или верхний край диаграммы направленности лампы более чем на четыре дюйма дюймов выше или ниже горизонтальной средней линии.

Прицеливание фарами:

Инспекторы должны полагаться на свое образование, подготовку и опыт, чтобы определить, правильно ли нацелены фары. Если наблюдается неправильная регулировка, необходимо проверить правильность наведения фар с помощью оптического прицела для фар, за исключением транспортных средств, оборудованных бортовыми прицелами.

Направленность фары на транспортных средствах с бортовым прицелом должна проверяться путем визуального осмотра выравнивающего устройства, установленного либо на фаре, либо рядом с ней. Отклоните автомобиль, если устройство выравнивания показывает, что регулировка фар превышает указанные характеристики.

ПРИМЕЧАНИЕ. Фары дальнего света и противотуманные фары необходимо проверять визуально, чтобы убедиться в правильности прицеливания. Если наблюдается неправильная центровка, необходимо использовать оптический прицел для исправления любого перекоса.

Оптический прицел:

ПРИМЕЧАНИЕ. Оптические прицелы должны быть правильно откалиброваны и использоваться в соответствии с рекомендациями производителя.

ПРИМЕЧАНИЕ. При наведении фары сначала обратите внимание на тип лампы, который будет тиснен на линзе. Тип определяет, какие требования к прицеливанию должны соблюдаться для оптического прицела.

ПРИМЕЧАНИЕ: Все фары типа 2 и все фары ближнего света или многоэлементные фары должны быть настроены путем наведения диаграммы направленности с лампами, установленными на ближний свет.

ПРИМЕЧАНИЕ. Если вы пытаетесь выровнять комбинированную или герметичную лампу с дальним и ближним светом в одном корпусе, выровняйте только ближний свет. При юстировке четырехламповой системы с дальним и ближним светом в отдельных корпусах может потребоваться перекрыть ближний свет при настройке дальнего света, если все четыре лампы включены одновременно.

ПРИМЕЧАНИЕ. Шаблон должен быть направлен таким образом, чтобы левый край не выходил влево или вправо по прямой, а верх шаблона должен быть ровным по горизонтали.

ПРИМЕЧАНИЕ: Все фары VOL и VOR будут нацелены следующим образом:

Чтобы правильно направить комбинированную многоэлементную фару или фару ближнего света VOL или VOR в сборе, диаграмма направленности фары должна быть направлена ​​только на ближний свет.

Буквы, нанесенные на крышку фары, должны правильно определять фары VOL и VOR.

ПРИМЕЧАНИЕ. Фары VOL и VOR обычно имеют только одну регулировку, которая предназначена только для вертикального прицеливания. Горизонтальное прицеливание не следует принимать во внимание, так как горизонтальное прицеливание установлено на заводе.

Шаблон "A" представляет собой световой узор, который должен отображаться на экране одобренного прицела при проверке узора ближнего света одноэлементной фары или комбинированной многоэлементной фары.

ПРИМЕЧАНИЕ: Все фары типа 1 и все фары, не имеющие тисненого типа 2 в рассеивателях, должны быть настроены путем наведения на центр горячей точки с лампами, установленными на дальний свет.

ПРИМЕЧАНИЕ. Направляйтесь прямо вперед - центр горячей точки должен быть совмещен с вертикальной и горизонтальной осевыми линиями.

Шаблон «B» представляет собой световой рисунок, который должен отображаться на экране обзора утвержденного нацелителя.

ПРИМЕЧАНИЕ. Система с четырьмя фарами объединяет четыре лампы 5-3 / 4 дюйма попарно.

ПРИМЕЧАНИЕ. Одна лампа с тиснением сверху как тип «1» и одна лампа с тиснением сверху как тип «2» расположены по паре с каждой стороны.

ПРИМЕЧАНИЕ. Когда пары ламп устанавливаются горизонтально, лампа типа «2» должна находиться с внешней стороны.

ПРИМЕЧАНИЕ: Система с четырьмя фарами должна быть подключена таким образом, чтобы только нижний свет в лампах типа «2» горел, когда световые лучи подавлены. При переключении на дальний свет горят оба типа «1» и «2».

ПРИМЕЧАНИЕ. Световые узоры, показанные на следующей странице, будут отображаться на недавно одобренных осветительных машинах, производимых Hopkins и Symtech Corporation.

Прицеливание фарами:

ПРИМЕЧАНИЕ: Все фары, которые не находятся в пределах допуска в четыре дюйма, должны быть отрегулированы на ноль дюймов вверх или вниз и ноль дюймов вправо или влево.

Фары на транспортных средствах, используемых для уборки снега:

ПРИМЕЧАНИЕ: Допустимые дополнительные фары (SAE-Z) могут быть установлены над обычными фарами. (Эти лампы должны полностью соответствовать требованиям 19VAC30-70-140, подразделу 7 документа 19VAC30-70-150 и подразделу A 19VAC30-70-170 настоящего руководства.)

B. Проверить и отклонить, если:

1. Лампы не являются утвержденным типом, как указано в подразделе A 6 данного раздела.

2. Фонари не установлены таким образом, чтобы обеспечить правильное прицеливание.

3. Фонари установлены таким образом, чтобы препятствовать обзору водителя.

4. В цепи дополнительной фары нет переключателя, который отключал бы систему основных фар при использовании дополнительных фар.

5. Дополнительные фары не нацелены в соответствии с положениями этого раздела.

ОБРАЗЦЫ ФАР

ПРИМЕЧАНИЕ: ВСЕГДА проверяйте следующий герметичный световой пучок и запасные лампы для фар только на НИЗКОМ СВЕТЕ:

5-3 / 4 дюйма, с маркировкой Тип 2 или 2CI

г.7 дюймов, с маркировкой Тип 2 или 2DI

- 6-1 / 2 X 4-1 / 4 дюйма прямоугольный, с маркировкой типа 2QA или 2A1

–2000 X 142 мм прямоугольный, с маркировкой типа 2B или 2B1

4. Лампы, отражатели и электрическое оборудование. Руководство по техническому осмотру: легковые и легковые автомобили. Руководство

.

В этом разделе


4.1.1. Наличие, состояние и работа

4.1.1. Наличие, состояние и работа

Вы должны проверить все обязательные фары.

«Обязательные фары» - это согласованная пара фар дальнего света и согласованная пара фар ближнего света.Это могут быть отдельные фары или одна пара фар.

Лампы совпадают, если они:

  • излучают свет практически такого же цвета и интенсивности
  • имеют одинаковый размер и форму, поэтому они симметричны друг другу

Нет необходимости проверять фары на автомобилях, если:

  • они не оснащены передними или задними габаритными огнями
  • имеют передние или задние габаритные фонари, которые постоянно отключены, закрашены или замаскированы.

Автомобили, впервые использованные до 1 января 1931 года, не нуждаются в фарах.

Для автобусов, впервые использовавшихся до 1 октября 1969 года, требуется только одна фара. Если установлено 2, ни дальний, ни ближний свет не должны совпадать.

Вы должны оценить поврежденные или отремонтированные лампы на предмет безопасности, цвета, светоотдачи и долговечности.

Фары для трехколесных и четырехколесных мотоциклов должны быть:

  • устанавливается по центру - если лампа одна
  • установлены симметрично относительно центра - если они примыкают к другой лампе, например, есть одна лампа ближнего света и одна лампа дальнего света.
  • устанавливается симметрично - при наличии 2 ламп

Следующие должны иметь пару фар дальнего света и пару фар ближнего света - могут быть отдельные или одиночные фары:

  • трехколесные и квадрициклы с максимальной шириной более 1300 мм
  • Мотоциклы
  • , полученные от трехколесных мотоциклов с максимальной шириной более 1700 мм

Трехколесные и квадрициклы, отнесенные к классу мопедов, не нуждаются в фаре дальнего света.

«Источник света» означает любую лампочку, светодиод или другое средство излучения света.

Дефект Категория
(a) Фара:

(i) с неработающими до ½ источников света в случае LED
(ii) отсутствующими, неработающими или более чем ½ неработающими в случае LED

Незначительный
Большой

(b) Отражатель или рассеиватель фары:

(i) незначительно неисправен
(ii) серьезно неисправен или отсутствует

Незначительный
Большой

(c) Лампа прикреплена ненадежно Майор

4.1.2. Регулировка фар

Вы должны проверить все установленные фары ближнего света.

Тип фары определяет, нужно ли проверять цель при ближнем или дальнем свете (см. Схемы 1, 2 и 3).

Плоский верх или другая альтернативная диаграмма направленности луча ближнего света допустима, если весь верхний край луча, включая любой «пик», находится в пределах соответствующего диапазона допусков.

Допускается установка масок или комплектов преобразователей на правые фары ближнего света для временного изменения лампы для использования в Великобритании путем удаления "подъема" луча вправо.

Если установлены органы управления направлением луча водителя, вы должны проверить наведение луча, не изменяя настройки управления. Если это приведет к тому, что наведение луча окажется слишком низким, вам следует повторно проверить наведение луча, установив регулятор в его «наивысшее» положение.

На автомобилях с гидропневматической подвеской необходимо, чтобы двигатель работал при проверке угла наклона фар.

Проверить прицел:

  1. Расположите автомобиль в обозначенной зоне наведения фары.

  2. Совместите приспособление для проверки направления света фар с автомобилем в соответствии с инструкциями производителя.

  3. Определите соответствующее изображение луча фары и его цель (см. Схемы 1, 2 и 3).

Для сложных систем линз, то есть тех, у которых есть более одной лампы за одной линзой, убедитесь, что испытательное оборудование выровнено точно по центру кармана ближнего света.

Вы не должны выполнять ремонт во время проверки ТО, но можете внести незначительные изменения в прицел фары.

европейский тип - проверка на ближний свет

Лампы европейского типа имеют одно из следующих значений:

  • асимметричная диаграмма направленности ближнего света с
    • горизонтальная отсечка справа
    • клин света над горизонталью влево, известный как «подъем»
  • Объектив
  • может иметь европейский знак одобрения

Для прохождения лампы европейского типа необходимо убедиться, что:

  • Изображение луча «вверх» видно на экране, если оно не было замаскировано или не имеет плоской верхней диаграммы направленности
  • для фар с центрами на расстоянии 850 мм или менее от земли граница светового пятна луча по горизонтали находится между 0.5% и 2,75% горизонтальные линии
  • для фар с центром более 850 мм от земли, граница светового пятна луча по горизонтали находится между 1,25% и 2,75% горизонтальными линиями
  • белый свет не светится в зоне, образованной вертикальной линией 0% и горизонтальной линией 0,5%

Диаграмма 1. Критерии европейского прицеливания фар

Британо-американская фара - проверка на дальний свет

Фары британско-американского типа проверяются на дальнем свете, если они имеют асимметричный рисунок дальнего света с центральной зоной максимальной интенсивности, известной как «горячая точка».

Обычно также имеют круглую линзу, помеченную цифрой «1», за которой следует стрелка, указывающая направление падения.

Вы должны вывести из строя лампу британского американского типа, если ее центр «горячей точки» имеет одно из следующих значений:

  • выше горизонтальной линии 0%
  • ниже горизонтальной линии 2% для фар с центром на расстоянии 850 мм или менее от земли
  • ниже горизонтальной линии 2,75% для фар с центром более 850 мм от земли
  • справа от вертикальной линии 0%
  • слева от вертикальной линии 2%

Чтобы лампа британского американского типа прошла успешно, необходимо также убедиться, что самая яркая часть изображения опускается вниз при опускании лампы.

Диаграмма 2. Изображение дальнего света

Британо-американская фара - проверка ближнего света

Проверьте британские американские фары ближнего света, если они есть:

  • асимметричная диаграмма направленности луча ближнего света с плоской вершиной области высокой интенсивности, проходящей над горизонтальной линией 0% на ближней стороне и параллельно ей
  • круглая линза, обозначенная цифрой 2 - на ней также может быть стрелка, указывающая направление падения

Вы должны вывести эту лампу из строя, если верхний край «горячей точки» составляет:

  • выше горизонтальной линии 0%
  • ниже горизонтали 2.75% строка

Вы должны вывести эту лампу из строя, если правый край «горячей точки»:

  • справа от вертикальной линии 0%
  • слева от вертикальной линии 2%

Диаграмма 3. Изображение ближнего света

Дефект Категория
(a) Направление фары выходит за пределы, установленные требованиями Майор
(b) Невозможно проверить цель фары Майор
(c) Очевидно неправильное изображение луча Майор

4.1.3. Переключение

Фары ближнего или дальнего света должны немедленно загораться при включении (в зависимости от положения двухпозиционного переключателя).

Фары должны немедленно переключаться между дальним и ближним светом при перемещении двухпозиционного переключателя.

Для перемещения микропереключателя необходимо выполнить одно из следующих действий:

  • выключить все фары дальнего света и оставить включенной хотя бы одну пару фар ближнего света
  • отклонить главные лучи, чтобы сделать их лучи ближнего света

Фары ближнего света могут оставаться включенными или выключенными при включении дальнего света.

Фары не требуются на автомобилях, впервые использовавшихся до 1 января 1931 года.

Если установлены дополнительные фары:

  • , если он установлен, он должен погружаться в
  • , если установлено 2, либо оба должны опускаться, либо один должен опускаться, а другой выключаться
Дефект Категория
(a) Переключатель включения фар не работает в соответствии с требованиями Незначительный
(b) Двухпозиционный переключатель фар не работает в соответствии с требованиями Майор

4.1.4. Соответствие требованиям

Вы должны проверить все установленные "обязательные" фары.

Обязательные фары состоят из согласованной пары фар дальнего света и согласованной пары фар ближнего света. Это могут быть отдельные фары или одна пара фар.

Лампы совпадают, если они:

  • излучают свет практически такого же цвета и интенсивности
  • имеют одинаковый размер и форму, поэтому они симметричны друг другу

Автомобили, впервые использованные до 1 января 1931 года, не нуждаются в фарах.

Для автобусов, впервые использовавшихся до 1 октября 1969 года, требуется только одна фара. Если установлено 2, ни дальний, ни ближний свет не должны образовывать согласованную пару.

Цвет излучения фар должен быть одним из следующих:

  • белый
  • преимущественно белый с синим оттенком
  • желтый

В системе с четырьмя фарами внешние фары не должны излучать свет того же цвета, что и внутренняя пара.

Точное положение фонарей не является частью проверки, но вы должны визуально проверить, находятся ли они примерно на одинаковой высоте и на одинаковом расстоянии с каждой стороны транспортного средства.

Существующие галогенные фары на транспортных средствах, впервые использованных 1 апреля 1986 года или после этой даты, нельзя переоборудовать для использования с разрядными (HID) или светодиодными (LED) лампами. Если такое переоборудование было произведено, необходимо вывести из строя фару по источнику света и лампу несовместимую.

Фары для трехколесных и четырехколесных мотоциклов должны быть:

  • устанавливается по центру - если лампа одна
  • установлены симметрично относительно центра - если они примыкают к другой лампе, например, есть одна лампа ближнего света и одна лампа дальнего света.
  • устанавливается симметрично - при наличии 2 ламп

Следующие должны иметь пару фар дальнего света и пару фар ближнего света - могут быть отдельные или одиночные фары:

  • трехколесные и квадрициклы с максимальной шириной более 1300 мм
  • Мотоциклы
  • , полученные от трехколесных мотоциклов с максимальной шириной более 1700 мм

Трехколесные и квадрициклы, отнесенные к классу мопедов, не нуждаются в фарах дальнего света.

«Источник света» означает любую лампочку, светодиод или другое средство излучения света.

Вы должны оценить поврежденные или отремонтированные лампы на предмет безопасности, цвета, светоотдачи и долговечности.

Дефект Категория
(a) Цвет, положение или сила излучения фары не соответствуют требованиям Майор
(b) Изделие на линзе или источнике света, которое, очевидно, снижает интенсивность света или меняет излучаемый цвет на белый или желтый Майор
(c) Источник света и лампа несовместимы Майор
(d) Обязательные фары, предназначенные для создания подобранной пары, не имеют одинаковой формы, размера или цвета Майор

4.1.5. Нивелиры

Убедитесь, что все ручные устройства регулировки положения фар (органы управления водителя) работают по:

  • включение фар ближнего света
  • управление устройством ручного нивелирования
  • проверка того, что свет фар перемещается вверх и вниз
  • возврат регулятора нивелира в исходное положение

Транспортные средства с высокоинтенсивным разрядом (HID) или светодиодными фарами ближнего света могут быть оснащены подвеской или системой самовыравнивания фар.Если эти системы были установлены, они должны работать.

Иногда бывает непросто определить, работают ли системы самовыравнивания. В таких случаях вы должны выразить сомнение.

Вы можете идентифицировать фары HID по номеру:

  • Знак «DCR» на стекле или корпусе фары
  • модуль воспламенителя или инвертор за фарой
  • для достижения полной интенсивности требуется несколько секунд
  • голубоватый оттенок света

В фарах HID используется высокое напряжение.Будьте осторожны при осмотре этих фар.

Проверка устройств регулировки положения фар не распространяется на автоприцепы.

Дефект Категория
(a) Устройство регулировки положения фар не работает Майор
(b) Устройство ручного выравнивания не работает с сиденья водителя Майор

4.1.6.Устройство для очистки фар

Вы должны осмотреть автомобили, впервые использованные 1 сентября 2009 г. или после этой даты, оборудованные омывателями фар.

Вы можете идентифицировать фары HID по номеру:

  • Знак «DCR» на стекле или корпусе фары
  • модуль воспламенителя или инвертор за фарой
  • для достижения полной интенсивности требуется несколько секунд
  • голубоватый оттенок света

В фарах HID используется высокое напряжение. Будьте осторожны при осмотре этих фар.

Дефект Категория
(a) Устройство для очистки фар:

(i) не работает
(ii) не работает в случае светодиодных или газоразрядных систем (HID)

Незначительный
Большой


На этой странице поясняется буква «E» и другие кодовые обозначения на автомобильных фарах. Я скопировал это оптом отсюда, так как это было лучшее объяснение, которое я смог найти.


Международная маркировка ECE

Маркировка ECE / EEC: Страна утверждения

Во-первых, что это за числа, которые идут после буквы "E" в кружок или буква "е" в квадрате? Чем отличается лампа с маркировкой (E6) [e6] от лампа с маркировкой (E1) [e1]?

Заглавная буква «E» в кружке означает, что устройство одобрено по типу в соответствии с Правилами ЕЭК, а буква «е» в нижнем регистре в рамке означает, что устройство одобрено в соответствии с Директивой ЕЭС.Редко можно встретить одну маркировку без другой, поскольку требования практически идентичны. Число после "E" или "e" обозначает страну, в которой было предоставлено разрешение. Это не обязательно говорит о качестве или производительности устройства, хотя лаборатории тестирования и сертификации в некоторых странах имеют репутацию быть намного строже, а другие имеют репутацию довольно небрежных. Число также не указывает, где устройство было разработано или произведено. Согласно правилам ЕЭК и ЕЭС, тип автомобильного оборудования, одобренный в любой стране-члене ЕЭК или ЕЭС, приемлем для использования в любой другой стране, где разрешены или требуются транспортные средства и компоненты транспортных средств, соответствующие правилам безопасности ЕЭК или ЕЭС.Вот диаграмма прорыва чисел:

  • 1 Германия
  • 2 Франция
  • 3 Италия
  • 4 Нидерланды
  • 5 Швеция
  • 6 Бельгия
  • 7 Венгрия
  • 8 Чехословакия
  • 9 Испания
  • 10 Югославия
  • 11 Соединенное Королевство
  • 12 Австрия
  • 13 Люксембург
  • 14 Швейцария
  • 15 (в настоящее время вакантно)
  • 16 Норвегия
  • 17 Финляндия
  • 18 Дания
  • 19 Румыния
  • 20 Польша
  • 21 Португалия
  • 22 Россия
  • 23 Греция
  • 24 Ирландия
  • 25 Хорватия
  • 26 Словения
  • 27 Словакия
  • 28 Беларусь
  • 29 Эстония
  • 30 (в настоящее время вакантно)
  • 31 Босния и Герцеговина
  • 32 Латвия
  • 33 (в настоящее время вакантно)
  • 34 Болгария
  • 35 (в настоящее время вакантно)
  • 36 (в настоящее время вакантно)
  • 37 Турция
  • 38 (в настоящее время вакантно)
  • 39 (в настоящее время вакантно)
  • 40 Югославия-Македония
  • 41 (в настоящее время вакантно)
  • 42 Особый EC
  • 43 Япония
  • 44 (в настоящее время вакантно)
  • 45 Австралия
  • 46 Украина
  • 47 Южная Африка

Маркировка функций лампы

На линзе или корпусе есть буквы, цифры и символы, которые указывают на различные аспекты работы лампы и представление.В нормах SAE Северной Америки и других странах мира ECE различные функции обозначены разными обозначениями. Обе системы используют одни и те же обозначения для разных функций.

Маркировка передних и задних сигнальных фонарей

  • A Стояночный фонарь (также называемый "позиционным" фонарь »,« ситилайт »,« габаритный огонь »)
  • AR Фонарь заднего хода (резервный)
  • F или B Задний противотуманный фонарь
  • IA Ретроотражатель
  • R Задний (заднее положение) Фонарь
  • S1 Фонарь стоп-сигнала
  • S3 Центральный верхний стоп-сигнал (3-й стоп-сигнал)
  • 1 Передний указатель поворота для использования подробнее чем 40мм от оси фары ближнего света
  • 1a Передний указатель поворота для использования Подробнее более 20 мм и менее 40 мм от оси фары ближнего света
  • 1b Передний указатель поворота для меньшего использования чем 20 мм от оси фары ближнего света
  • 2a Задний указатель поворота
  • 5 Повторитель боковых указателей поворота
  • SM1 Боковой габаритный фонарь
  • SM2 Боковой габаритный фонарь
  • RL Дневные ходовые огни (ДХО)

Обозначения функций лампы переднего освещения:

  • B Противотуманная фара
  • C Фара ближнего света, вольфрам нить
  • R Дальний (дальний) свет фары или дальнего света лампа, вольфрамовая нить
  • CR Фара ближнего / дальнего света, вольфрамовая нить
  • HC Фара ближнего (ближнего) света, галогенная
  • HR Фара дальнего (дальнего) света или фара дальнего света галогенная
  • HCR Фара ближнего / дальнего света, галоген
  • DC Фара ближнего (ближнего) света, газ разряд (HID Xenon)
  • DR Фара дальнего (дальнего) света или фара дальнего света, газоразрядная (HID Ксенон)
  • DCR Фара ближнего / дальнего света, газовый разряд (HID Xenon)
  • A Фонарь габаритный передний ("габаритный огонь", "ситилайт", "габаритный свет")
  • RL Дневные ходовые огни (ДХО)
  • PL Пластиковая линза (может встречаться с любым из над маркировкой)

Эти обозначения могут иметь разные формы.Например, HCR может или не может быть заключен в рамку и может встречаться как HC / R. Маркировка также может появиться все вместе. Например, передний блок фар, включающий в себя ближний свет. фара и дальний свет, каждая со своей галогенной лампой и отражатель, будет иметь маркировку HCHR, а передний блок фар, включающий Ксеноновые фары ближнего света HID и галогенные фары дальнего света будут иметь маркировку DCHR.

10 лучших фар Lincoln Mark Viii Hid 1996 года, рассмотренные и оцененные в 2021 году

Как купить лучшие фары Lincoln Mark Viii 1996 года выпуска

Вызывает ли вам стресс покупка best 1996 lincoln mark viii hid фары ? Сомнения катятся по вашей голове и сбивают вас с толку? Мы знаем, как это бывает; мы прошли через весь путь исследования фар Lincoln Mark viii HID 1996 года, поскольку мы выдвинули полный список лучших фар 1996 года Lincoln Mark viii Hid, доступных на рынке в наши дни.Мы провели мозговой штурм по нескольким вопросам, которые могли бы иметь в виду большинство из вас.

Хотя здесь может быть больше, чем мы предлагаем, для вас важно убедиться, что вы провели эксклюзивное исследование этого продукта, прежде чем покупать его для себя. Вопросы могут включать:

  • Стоит ли покупка 1996 lincoln mark viii hid ?
  • Какие преимущества дает покупка линкольна марки viii 1996 года выпуска с фарами ?
  • Какие факторы следует учитывать перед покупкой лучших фар 1996 lincoln mark viii hid ?
  • Почему важно покупать фары Lincoln Mark viii 1996 года выпуска, особенно лучшие?
  • Какие фары good 1996 lincoln mark viii hid доступны на сегодняшнем рынке? Или какие лучшие фары lincoln mark viii 1996 года выпуска 2020, 2019?

И откуда бы вы взяли всю такую ​​информацию? Мы уверены, что у вас может возникнуть еще много вопросов, и лучший способ утолить жажду - решить их все с помощью различных онлайн-ресурсов.Источником может быть что угодно, например онлайн-форумы, устная информация, рейтинговые сайты, руководства по покупке и обзоры продуктов. Перед покупкой best 1996 lincoln mark viii hid headlights для себя необходимо провести тщательное исследование. Убедитесь, что вы читаете с высоконадежных, заслуживающих доверия веб-сайтов или любых других источников.

Мы предлагаем руководство по покупке фар lincoln mark viii hid 1996 года, и мы предоставляем 100% достоверную и объективную информацию. Мы используем большие данные и данные искусственного интеллекта для проверки информации.Как было сделано это руководство по покупке? У нас есть уникально разработанный набор алгоритмов, который позволяет нам составить список из лучших фар 1996 Lincoln mark viii hid , которые доступны на рынке в наши дни. Наша технология составления списка зависит от таких факторов, как:

  1. Стоимость бренда
  2. Характеристики и характеристики
  3. Стоимость продукта
  4. Отзывы и рейтинги клиентов
  5. Качество и надежность

Мы не забываем, что поддержание актуальности информации о продуктах является нашим приоритетом; поэтому мы постоянно обновляем наши веб-сайты.Получите дополнительную информацию о нас из онлайн-источников. Если вы считаете, что представленная здесь информация вводит в заблуждение, неверна или не имеет отношения к действительным фактам, пожалуйста, свяжитесь с нами. Мы всегда будем рядом с вами.

Лучшая автомобильная светодиодная фара 2021 года

Как купить лучшую светодиодную фару для автомобиля

Готовитесь ли вы к покупке автомобиля с светодиодным налобным фонарем для себя? У вас кружится голова от этого процесса покупки? Если да, мы точно знаем, как вы себя чувствуете.Мы испытали весь процесс и собрали список автомобилей со светодиодными фарами с самым высоким рейтингом, которые сегодня популярны на рынке. Наряду с этими продуктами мы также ответили на несколько из многих вопросов, которые могли возникнуть у вас перед покупкой. Давайте разберемся с этими вопросами:

  • Каковы преимущества использования светодиодных автомобильных фар?
  • Стоит ли в настоящее время вложение в автомобиль со светодиодными фарами?
  • Какие факторы следует учитывать перед покупкой автомобиля с светодиодным налобным фонарем?
  • Почему покупка автомобиля со светодиодными фарами так важна?
  • Какие автомобили с лучшими светодиодными фарами доступны на сегодняшнем рынке?

Итак, где вы получите всю необходимую информацию о светодиодных фарах автомобиля? Да, вы не ослышались - вы получите все это из разных источников онлайн и офлайн.Это может включать все, помимо прочего, отзывы клиентов, молву, интернет-форумы потребителей, руководства по покупке, сайты с рейтингами клиентов и многое другое. Эти источники утолят жажду. Искусство состоит в том, чтобы выбрать 100% подлинные, достоверные источники, продвигаясь вперед в своем исследовательском процессе. Надежный и заслуживающий доверия веб-сайт предоставит вам самую свежую и достоверную информацию.

А еще мы можем утолить вашу жажду - и как? У нас есть руководство по покупке, в котором перечислены лучшие светодиодные фары , доступные на рынке 2020 года.Наша информация проверяется и проверяется AI-данными и большими данными - авторитетными платформами для корректуры. Следующий вопрос: как мы составили это руководство по покупке? У нас есть технологичный, уникально разработанный набор алгоритмов, основанный на следующих факторах:

  • Стоимость бренда
  • Стоимость продукта
  • Качество и надежность
  • Характеристики и характеристики
  • Отзывы и рейтинги клиентов

Наряду с достоверностью, наш приоритет - предоставить читателю 100% актуальную информацию.
