Тормозная система является важным элементом конструкции каждого автомобиля. Она применяется для полной остановки, фиксации транспортного средства, а также для регулирования его скорости. Создание тормозной системы проводилось еще на момент использования гужевого транспорта, так как лошадь не могла остановить быстро тяжелую повозку. С тех времен было несколько важных этапов, которые привели к появлению современной тормозной системы.

Гидравлические тормоза используются на всех современных легковых автомобилях, появились несколько десятилетий назад. Их появление можно назвать обязательным условием для повышения безопасности движения.

Содержание

1. Особенности используемой жидкости
2. Принцип работы
3. Достоинства гидравлических тормозов

Для передачи усилия всегда проводится использование определенного привода. Некоторые разновидности приводов имеют конструкцию, которая предусматривает наличие активного вещества. Гидравлический привод имеет специальную жидкость, которая позволяет передавать усилие от одного элемента системы к другому.

Важно отметить, что с самого начала стало понятна необходимость применения особой жидкости. Используемая тормозная жидкость имеет такие особенности:

• Повышенную вязкость. Для того чтобы жидкость свободно не перемещалась в системе ее делают вязкой.
• Устойчива к воздействию низких температур. Не стоит забывать о том, что жидкость при значительном понижении температуры может замерзнуть. Если в приводе замерзнет жидкость, то тормоза попросту откажут. Именно поэтому было создано жидкое вещество, которое не реагирует на воздействие низких температур.
• Не стоит забывать и о том, что жидкость при сильном нагреве может испаряться. Образование пара приведет не только к снижению количества жидкости в системе, но и ухудшению эффективности ее работы.
  Поэтому «тормозуха» также не реагирует на воздействие высоких температур.
• Постоянное движение активного вещества в системе определяет создание трения. Трение может привести к износу деталей, а также возникновению дополнительного сопротивления. Поэтому жидкость создается с минимальными показателями трения.

Данными особенности обладает специальная жидкость, которая используется в тормозной гидравлической системе.

Принцип работы

Разобравшись с тем, какая жидкость используется в гидравлике, рассмотрим принцип работы всей системы. Для начала отметим наличие следующих элементов в конструкции:

• Педаль. Несмотря на то, что современные технологии значительно продвинулись, зачастую для начала работы всей системы нужно приложить усилие именно водителю. Ранее подобное усилие было весьма значительно, так как оно передавалась напрямую. Однако современные автомобили имеют сложную конструкцию тормозной системы, которая определяет уменьшение величины необходимого усилия для сжатия суппорта.
• Затем зачастую идет вакуумный усилитель. Именно он позволяет снизить усилие, которое нужно передавать водителю для приведения в действие всей системы. Использовать его стали относительно недавно. Современные автомобили имеют довольно сложную конструкцию подобного элемента, так как во всю систему включаются дополнительные устройства, позволяющие помочь водителю при торможении.
• Далее идет главный тормозной цилиндр, который имеет расширительный бачок. Именно он создает давление для приведения в движение исполнительного органа системы.
• По патрубкам жидкость подается в суппорты.
• Суппорт имеет еще одни цилиндр, который под действие передаваемого давления начинает сжимание колодок.
• После сжатия колодки начинают контактировать с диском и, из-за силы трения, происходит снижение скорости вращения колес, движения автомобиля.

Подобным образом работает гидравлическая система тормозов, которая устанавливается практически на всех автомобилях.

Достоинства гидравлических тормозов

Столь высокая популярность рассматриваемой системы у автопроизводителей связана с нижеприведенными нюансами:

• Высокая надежность. При соответствующем обслуживании система не подведет на момент движения. Исключением можно назвать случай, когда гидравлика получает механическое повреждение.
• Небольшая стоимость, как самой системы, так и используемого активного вещества. Все элементы конструкции просты в изготовлении.
• Ремонтопригодность. При необходимости можно провести замену любого элемента конструкции
• Возможность передачи большого усилия. Появление дисковых тормозов определило то, что ранее применяемая механическая система передачи усилия не справлялась с поставленными задачами. Жидкость обладает уникальными эксплуатационными свойствами, среди которых отметим не сжимаемость.

Именно по вышеприведенным причинам рассматриваемая тормозная система пользуется большой популярностью.

Недостатки гидравлических тормозов

Однако применение гидравлики имеет некоторые недостатки. К ним можно отнести:

• Довольно сложно исключить ситуацию попадания воздуха в систему. Если это допустить, то тормоза теряют свои основные свойства.
• Нужно проводить периодическое обслуживание, которое заключается в замене рабочей жидкости, некоторых элементов конструкции.
• Протечка, возникшая из-за механического воздействия, может привести к полному отказу системы.

Вышеприведенные минусы гидравлической системы полностью перекрываются ее достоинствами. Для того чтобы исключить вероятность попадания воздуха в систему проводится периодическая ее прокачка. Автопроизводители надежно защищают элементы гидравлики от механического воздействия. Обслуживание проводят при установке всех систем, в данном случае оно не дорогостоящее.

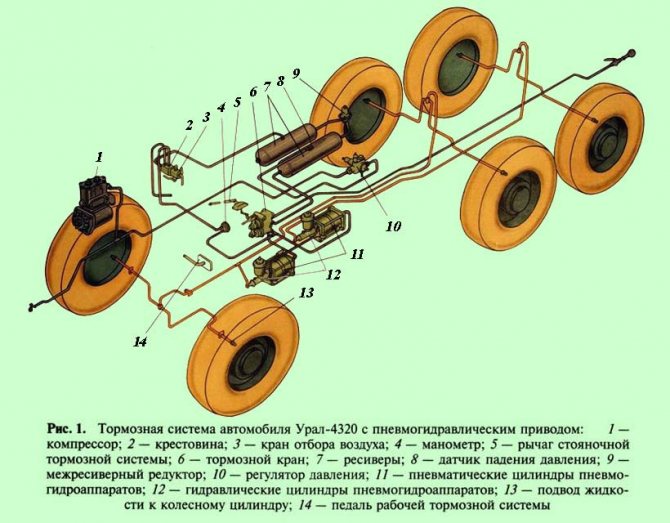

В заключение отметим, что только после появления гидравлического привода стало возможно полностью реализовать потенциал дисковой тормозной системы. Грузовые автомобили зачастую имеют комбинированный вариант, когда гидравлика сочетается с пневматикой. Это связано с применением многих систем, которые не используются на легковых автомобилях.

Рейтинг

( 1 оценка, среднее 1 из 5 )

Комментарии⁰ Поделиться:

Загрузка …

Гидравлическая тормозная система

Навигация:Главная›Для ВУЗов, техникумов и ПУ›Автомобили и автомобильное хозяйство›Автомобильная и автотракторная техника›Гидравлическая тормозная система

В избранномВ избранное Артикул: НТЦ-15.41 Цена: предоставляется по запросу Задать вопрос по оборудованию

Код стенда с 2012г. : НТЦ-15.41 Код стенда до 2012г.: НТЦ-41.000 Количество выполняемых работ: 13 Источник питания: ~220В 50Гц Потребляемая мощность:  160 Вт Лабораторный стенд «Гидравлическая тормозная система» предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий по курсам: устройство автомобиля и техническая эксплуатация автомобилей. Для проведения лабораторно-практических занятий по изучению устройства и функционирования гидравлической системы тормозов автомобиля реализована гидравлическая тормозная система  автомобилей семейства ВАЗ в полном соответствии с системой устанавливаемой на реальные автомобили. Для более полного изучения механизмов гидравлической системы тормозов в стенде на одном переднем колесе установлен тормозной механизм ВАЗ 2101 – ВАЗ 2107 с жестким 2-х цилиндровым суппортом, а на втором тормозной механизм ВАЗ 2108 – ВАЗ 2110 с «плавающим» суппортом.      Так же предусмотрена возможность проведения прямых гидравлических измерений в схеме системы тормозов автомобиля и возможность проведения практических работ по ремонту и регулировке узлов тормозной системы. Стенд может использоваться как диагностический стенд для диагностики приборов и механизмов гидравлической системы тормозов автомобиля. Стенд позволяет проводить следующие лабораторные работы: Гидравлическая система тормозов.  Дисковый тормозной механизм в гидравлической системе тормозов. Проверка привода дискового тормозного механизма. Замена тормозных колодок. Барабанный тормозной механизм в гидравлической системе тормозов. Проверка работоспособности и диагностика. Замена тормозных колодок. Регулятор тормозного усилия в гидравлической системе тормозов. Стенд позволяет проводить следующие практические работы: Удаление воздуха в гидравлической системе тормозов. Замена тормозной жидкости. Главный тормозной цилиндр с вакуумным усилителем гидравлического привода тормозной системы. Снятие, переборка и ремонт. Регулировка педали привода тормозной системы. Проверка технического состояния и ремонт дискового тормозного механизма. Проверка технического состояния и ремонт барабанного тормозного механизма. Регулятор тормозного усилия в тормозных механизмах задних колес автомобиля ВАЗ 2101 – ВАЗ 2107. Снятие, разборка и ремонт. Регулятор тормозного усилия в тормозных механизмах задних колес автомобиля ВАЗ 2108 – ВАЗ 2110. Снятие, разборка и ремонт. Проверка технического состояния и замена гибкого тормозного шланга. Проверка технического состояния, регулировка и ремонт стояночного тормозного механизма. Конструктивно стенд представляет собой стальную раму, на которую крепятся элементы тормозной системы автомобиля: ступицы передних колес с дисковыми тормозными механизмами ВАЗ 2101 и ВАЗ 2108; ступицы задних колес с барабанными тормозными механизмами ВАЗ 2108; регулятор тормозного усилия ВАЗ 2101 или ВАЗ 2108; главный тормозной цилиндр с бачком тормозной жидкости, вакуумным усилителем и педалью привода ВАЗ 2108; проложена система трубопроводов, соединяющих элементы системы тормозов; рычаг и система тросов привода стояночной тормозной системы ВАЗ 2108; вакуумный компрессор для создания разряжения в камере вакуумного усилителя тормозного усилия; датчики электрической схемы системы тормозов; электрощит с вводными сетевыми автоматами и трансформатором питания. Сверху на стальную раму установлен алюминиевый каркас с рабочей панелью. На лицевой стороне рабочей панели стенда изображена принципиальная гидравлическая схема тормозной системы автомобиля, а также расположены четыре манометра, для измерения давления тормозной жидкости в гидравлических контурах каждого тормозного механизма, и вакуумметр для измерения разряжения в камере вакуумного усилителя тормозного усилия. Там же размещены: индикаторы включения огней стоп-сигнала, стояночного тормоза и аварийного уровня тормозной жидкости. На боковых сторонах рабочей панели изображены в разрезе основные механизмы тормозной системы автомобиля. Таким образом, в изделии полностью воспроизведена гидравлическая система тормозов автомобилей семейства ВАЗ в соответствии с функционированием, гидравлической и электрической принципиальными схемами систем автомобиля. Электропитание всех электрических приборов гидравлической системы тормозов, воспроизведенной в изделии, осуществляется постоянным  напряжением 12В.   К лабораторному стенду прилагается программное и методическое обеспечение: комплект методической и технической документации, предназначенный для преподавательского состава. Технические характеристики стенда: Питание 1~220 В, 50Гц Потребляемая мощность, кВт не более 0,16 Габаритные размеры стенда: Ширина, мм 700 Высота, мм 1550 Глубина, мм 1050 Вес оборудования, кг., не более 85 ← Назад

Обработка пищевых продуктов. ИТАЛИЯ

Химические технологии. EDIBON

Пищевые технологии. EDIBON

Окружающая среда. EDIBON

3D Физика. EDIBON.

Энергия. EDIBON

Механика и материалы. EDIBON

Гидромеханика и аэродинамика. EDIBON

Термодинамика и термотехника. EDIBON.

Оборудование PHYWE (Германия)

Гидромеханика

Обучающие тренажеры по системам самолетов и кораблей

Конструкции. Архитектура

Испытания материалов

Аэродинамика

Строительные учебные 3D принтеры

Лаборатории National Instruments

Автоматика. Автоматизация и управление производством

Автомобили и автомобильное хозяйство

• Комплектные транспортные средства
• Двигатели внутреннего сгорания
• Лабораторные модули
• Стенды-тренажеры
• Стенды-планшеты
• Двигатели, узлы, детали автомобильной техники
• Автоматизированные лабораторные комплексы
• Моторные стенды и станции. Монтаж, регулировка и ремонт ДВС
• Автомобильная и автотракторная техника
• Лабораторные стенды
• Трансмиссия
• Тормозное управление

Альтернативные и возобновляемые источники энергии

Аэрокосмическая техника

Безопасность жизнедеятельности. Защита в чрезвычайных ситуациях

Военная техника.

Вычислительная и микропроцессорная техника. Схемотехника

Газовая динамика. Пневмоприводы и пневмоавтоматика.

Газовое хозяйство

Гидропневмоавтоматика и приводы

Детали машин

ЖД

Информатика

Источники напряжения, тока и сигналов. Измерительные приборы

Легкая промышленность. Оборудование и технологии общественного питания.

Медицина. Биоинженерия

Метрология. Технические и электрические измерения

Механика жидкости и газа

Микроскопы

Научное и лабораторное исследовательское оборудование

Начертательная геометрия

Нефть, газ.

Оборудование для мастерских электромонтажа и наладки, производственных практик и технического творчества

Прикладная механика

Радиотехника. Телекоммуникации. Сети ЭВМ

Радиоэлектронная аппаратура и бытовая техника

Робототехника и мехатроника

Сельскохозяйственная техника. Контроль качества сельхозпродуктов

Силовая электроника. Преобразовательная техника

Сопротивление материалов

Симуляторы печатных машин

Станки и прессы с компьютерными системами ЧПУ. CAD/CAM-технологии

Теоретическая механика

Строительство. Строительные машины и технологии

Теория механизмов и машин

Теплотехника. Термодинамика

Технология машиностроения. Обработка материалов

Учебные наглядные пособия

Физика

Химия

Экология

Электрические машины. Электропривод

Электромеханика

Электромонтаж

Электроника и микроэлектроника

Электротехника и основы электроники

Электроэнергетика. Релейная защита. Электроснабжение

Энерго- и ресурсосберегающие технологии

Энергоаудит

Производство

Учебное оборудование от Edibon

Что такое гидравлическая тормозная система и как она работает?

Содержание

Введение

Кровотечение? , Тормозное масло? Да, верно, всякий раз, когда мы сталкиваемся с проблемой тормозной системы вашего автомобиля или велосипеда, мы часто слышим эти термины от механика, а также, если мы говорим о дисковых тормозах двухколесного транспортного средства, мы видим только жесткую трубу черного цвета, соединяющую тормозной рычаг с суппортом, мы не видим никакой механической связи, как наши велосипеды, верно? Итак, теперь возникает вопрос, как эти тормоза работают без какой-либо механической связи между приводом (рычагом или педалью) и барабанной колодкой или дисковым суппортом? , зачем нам тормозное масло для нашей тормозной системы? Итак, давайте просто углубимся в эту статью, чтобы узнать. Гидравлическая тормозная система — это тип тормозной системы, в которой, в отличие от механической тормозной системы, гидравлическая жидкость используется для передачи усилия педали тормоза или тормозного рычага от педали тормоза или тормозного рычага к колодкам конечного барабана или дисковому суппорту для обеспечения торможения. . В этом типе тормозной системы механическое усилие, передаваемое водителем на педаль тормоза, преобразуется в гидравлическое давление с помощью устройства, известного как главный цилиндр (см. статью о главном цилиндре), а затем это гидравлическое давление направляется на последний барабан или диск. суппорта, чтобы остановить или снизить скорость автомобиля.

Зачем нам нужна гидравлическая тормозная система

До гидравлической тормозной системы использовалась механическая тормозная система, поэтому теперь возникает вопрос, если у нас уже есть механическая тормозная система, то почему гидравлическая тормозная система? Давайте просто узнаем.

• Поскольку торможение автомобиля является очень важной частью безопасности, отклик педали тормоза на окончательное торможение должен быть очень быстрым, что является отказом тормозной системы механического типа и очень хорошо достигается гидравлическим торможением. система, обеспечивающая быстрое торможение.
• Тормозное усилие, генерируемое гидравлической тормозной системой, очень велико по сравнению с механическим торможением, что является очень важным фактором для современных автомобилей супер- и гиперсерий.
• Фрикционный износ в случае механической тормозной системы был очень высоким из-за участия многих движущихся частей, который очень хорошо снижен до оптимального уровня с введением гидравлической тормозной системы, в которой очень мало движущихся частей по сравнению с механический.
• Вероятность отказа тормоза в случае гидравлической тормозной системы намного меньше по сравнению с механической системой из-за прямой связи между приводом (педалью или рычагом тормоза) и тормозным диском или барабаном.
• Сложность конструкции в случае механического торможения была очень высокой, что уменьшилось с введением гидравлической тормозной системы, имеющей простую и легко монтируемую конструкцию.
• Техническое обслуживание в случае механической тормозной системы было высоким из-за задействования сложного и большего количества элементов, что не является проблемой для гидравлической тормозной системы, поскольку она имеет простую конструкцию с меньшим количеством движущихся частей.

Читайте также:

• История автомобиля – как развивался современный автомобиль?
• Что такое амортизатор и как он работает?
• Что такое усилитель тормозов и как он работает?

Типы

Гидравлические тормозные системы классифицируются по 2-м основаниям- 1. На основе механизма фрикционного контакта-  По этому признаку гидравлические тормоза бывают 2-х типов –

(i) Барабанные тормоза или внутреннее расширение гидравлические тормоза.

(ii) Дисковые тормоза или внешние гидравлические тормоза.

2. На основе распределения тормозных усилий- на этой основе гидравлические тормоза бывают 2 типов-

(i) Гидравлические тормоза одностороннего действия

(ii) Гидравлические тормоза двойного действия

We мы уже знакомы с этими терминами из нашей последней статьи о типах торможения, поэтому давайте просто изучим их конструкцию и работу.

Детали конструкции

На основе механизма фрикционного контакта

1. Барабанный гидравлический тормоз или гидравлический тормоз с внутренним расширением-

— В гидравлической тормозной системе так же, как и в других тормозах, педаль тормоза или рычаг тормоза требуется водителю для торможения, эта педаль тормоза или рычаг тормоза соединены с главным цилиндром через механический стержень или соединительный стержень.

Главный цилиндр– Это простая конструкция цилиндра и поршня (см. статью о главном цилиндре), которая преобразует механическое усилие от педали тормоза в гидравлическое давление.

Педаль тормоза соединена с поршнем главного цилиндра таким образом, что движение педали вызывает возвратно-поступательное движение поршня внутри главного цилиндра.

• Бачок для тормозной жидкости – это простой бачок с тормозной жидкостью, который соединяется с главным цилиндром с помощью тормозного шланга.
• Тормозные магистрали- Представляют собой полую металлическую трубку высокого давления, которая соединяет главный цилиндр с барабанным цилиндром, внутри этих тормозных магистралей протекает тормозная жидкость высокого давления из главного цилиндра, которая отвечает за дальнейшее срабатывание тормоза.
• Цилиндр барабана- Это еще один цилиндр, установленный внутри барабана барабанных тормозов и соединенный с тормозными колодками, в этот цилиндр поступает тормозная жидкость высокого давления из тормозных магистралей.
• Барабан тормозной (см. статью о барабанном тормозе) – Корпус барабанного цилиндра, тормозных колодок и пружины, внешняя часть барабана вращается вместе с колесом, а внутренняя часть, состоящая из тормозной колодки и цилиндра, остается неподвижной.

2. Дисковые гидравлические тормоза или гидравлические тормоза с внешним сжатием —

Детали дисковой гидравлики и детали барабанного гидравлического тормоза почти такие же, как

• Педаль тормоза или рычаг тормоза — Точно такие же, как у барабанных тормозов, упомянутых выше.
• Главный цилиндр — То же, что и барабанные тормоза
• Бачок тормозной жидкости — То же, что и барабанные тормоза.
• Тормозные магистрали – То же, что и барабанный тормоз, но здесь они соединяют главный цилиндр с цилиндром дискового суппорта.
• Дисковый ротор — Это металлический диск, прикрепленный к ступице колеса таким образом, что он вращается вместе с колесом транспортного средства. Кроме того, дисковый ротор представляет собой поверхность, которая создает фрикционный контакт с тормозной колодкой для остановки или остановки. ускорить автомобиль.
• Дисковый суппорт-  Небольшой стационарный компонент, надеваемый на диск по типу зажима, внутри которого находится корпус тормозных колодок и гидроцилиндр, при торможении тормозные колодки внутри суппорта сжимаются и создают фрикционное контакт с вращающимся диском для обеспечения торможения.

Читайте также:

• Типы коробок передач – Полное объяснение
• Что такое многодисковое сцепление – основные детали, типы и работа
• Барабанные и дисковые тормоза — что лучше?

На основе распределения тормозного усилия

Все компоненты гидравлических тормозов одностороннего и двустороннего действия, будь то тормоз одностороннего действия барабанного типа или тормоз одностороннего действия дискового типа, такие же, как указано выше, только Разница заключается в типе используемого главного цилиндра, который определяет распределение тормозной силы, т. Е. В велосипедах — торможение одного колеса или торможение двумя колесами, в автомобилях — торможение двумя колесами или торможение всеми колесами. Итак, давайте просто посмотрим на это подробно.

1. Гидравлические тормоза одностороннего действия —

В гидравлических тормозах одностороннего действия используется простой главный цилиндр с одним цилиндром, который обеспечивает ограниченное гидравлическое давление, которое может передаваться только в одном направлении, т. е. в велосипедах — только одно колесо, В автомобили – только одна пара (передняя или задняя) колес.

2. Гидравлические тормоза двойного действия —

В гидравлических тормозах двойного действия используется двойной или тандемный главный цилиндр, который обеспечивает более высокое тормозное усилие, которое может передаваться в двух направлениях, т.е. на оба колеса в велосипедах и на все колеса в автомобилях.

Работа гидравлической тормозной системы

1. Гидравлический барабанный тормоз

педаль тормоза, шатун, прикрепленный между педалью и поршнем главного цилиндра, перемещается, что, в свою очередь, толкает поршень главного цилиндра внутрь главного цилиндра, как медицинский шприц.

Благодаря такому движению поршня внутри главного цилиндра происходит сжатие тормозной жидкости внутри главного цилиндра, что в свою очередь обеспечивает преобразование механической энергии в гидравлическое давление.

Эта сильно сжатая тормозная жидкость из главного цилиндра движется внутри тормоза, и происходит передача этого гидравлического давления от главного цилиндра к тормозному барабану.

Когда эта тормозная жидкость под высоким давлением попадает в колесный или барабанный цилиндр из-за ее высокого давления, происходит движение поршня цилиндра, что, в свою очередь, расширяет прикрепленные к нему неподвижные тормозные колодки.

За счет расширения тормозных колодок возникает фрикционный контакт между тормозными колодками и барабанной накладкой (вращающейся частью барабана), который, в свою очередь, преобразует кинетическую энергию транспортного средства в тепловую энергию и, наконец, происходит торможение.

Барабанный тормоз одностороннего действия – Работа гидравлического тормоза одностороннего действия точно такая же, как указано выше, при этом типе торможения тормозное усилие передается на одно колесо или одну пару колес.

Барабанный тормоз двойного действия- В гидравлических тормозах двойного действия тормозная жидкость под высоким давлением из главного цилиндра распределяется в 2 направлениях, т. е. как на колеса велосипедов, так и на все колеса автомобилей из-за использования тандемного главного цилиндра (см. статья о главном цилиндре)

Читайте также:

• Антиблокировочная тормозная система (ABS) – Принцип работы, основные компоненты с преимуществами и недостатками
• Как работает пневматическая тормозная система в автомобиле?
• Различные типы двигателей

2. Дисковые гидравлические тормоза

Когда водитель нажимает на тормоз в автомобиле, оборудованном дисковыми гидравлическими тормозами, задействованный процесс такой же, как при прогреве барабанной гидравлики до момента, когда тормозная жидкость под высоким давлением поступает в тормоз. линии, но после этого немного отличаются –

• Тормозная жидкость высокого давления из тормозных магистралей поступает в цилиндр дискового суппорта дисковой тормозной системы.
• Эта тормозная жидкость под высоким давлением вызывает движение поршня цилиндра суппорта, что, в свою очередь, вызывает движение тормозной колодки, прикрепленной к поршню внутри суппорта.
• Благодаря этому движению тормозной колодки происходит зажим ротора вращающегося диска, и благодаря этому фрикционному контакту между тормозными колодками и ротором вращающегося диска происходит преобразование кинетической энергии транспортного средства в тепловую энергию, которая, в свою очередь, останавливается или замедляется. автомобиль.

Дисковое торможение одностороннего действия — Работа гидравлического торможения дискового одностороннего действия точно такая же, как указано выше, при этом типе торможения тормозное усилие передается на одно колесо или одну пару колес.

Дисковые тормоза двойного действия — В гидравлических тормозах двойного действия тормозная жидкость под высоким давлением из главного цилиндра распределяется в 2 направлениях, т. е. как на колеса велосипедов, так и на все колеса автомобилей из-за использования тандемного главного тормоза. цилиндр (см. статью о главном цилиндре).

Применение гидравлических тормозов

• Гидравлические тормоза барабанного типа — Они используются в некоторых низкоскоростных четырехколесных транспортных средствах, таких как Tata Ace.
• Гидравлические тормоза дискового типа — Они широко используются почти во всех автомобилях, таких как Maruti Suzuki swift, Hyundai i20 и т. д., а также в мотоциклах, таких как Bajaj pulsar 180, Ktm Duke 390 и т. д.
• Гидравлические тормоза одностороннего действия — Передние тормоза pulsar 180 одностороннего действия.
• Гидравлические тормоза двойного действия – Все автомобили, упомянутые выше.

Понимание гидравлической тормозной системы — урок для студентов

При изучении тормозной системы в автомобилях очень важно обсудить гидравлический тип, поскольку он широко используется. Тормозная система использует гидравлическую жидкость для передачи усилия педали тормоза или выравнивания усилия на последние барабанные колодки или дисковый суппорт, чтобы торможение превалировало.

В гидравлической тормозной системе механическое усилие от педали тормоза передается и преобразуется в гидравлическое давление с помощью главного цилиндра. Это будет объяснено далее.

Гидравлическая тормозная система работает по закону Паскаля. Законы гласят, что всякий раз, когда на жидкость оказывается давление, она распространяется равномерно во всех направлениях. Сегодня мы рассмотрим определение, функции, конструкцию, применение, компоненты, схему, типы, работу, а также преимущества и недостатки гидравлической тормозной системы.

Содержание

• 1 Что такое гидравлическая тормозная система?
• 2 Функции гидравлической тормозной системы
• 3 Строительство
• 4 Применение
• 5 Компоненты гидравлической тормозной системы
  • 5. 1. Бромовый тормоз:
  • 5.2 Дис. 5.5 Колесный цилиндр:
  • 5.6 Тормозные магистрали или шланги:
  • 5.7 Подпишитесь на нашу рассылку новостей
  • 5.8 Тормозная жидкость:
• 6 Технические характеристики
• 7 Типы гидравлической тормозной системы
• 8 Принцип работы
  • 8.1 Работа барабанной гидравлической тормозной системы
  • 8.2 Работа дискового гидравлического тормоза:
  • 8-3 Работа барабанного и двойного действия торможение:
• 9 Преимущества и недостатки гидравлической тормозной системы
  • 9.1 Преимущества:
  • 9.2 Недостатки:
  • 9.3 Поделись!

Что такое гидравлическая тормозная система?

Гидравлическая тормозная система представляет собой тормозной механизм, использующий тормозную жидкость для передачи усилия системе. Давление передачи жидкости от управляющего механизма к тормозному механизму.

Гидравлическая тормозная система широко используется в низкоскоростных четырехколесных транспортных средствах, таких как Tata Ace. Он работает с барабанным типом, тогда как дисковый тип используется почти во всех автомобилях. Он также используется на некоторых велосипедах. Гидравлические тормоза одностороннего действия используются в тормозах передних колес некоторых пульсаров, в то время как гидравлические тормоза двойного действия используются почти во всех упомянутых выше условиях.

Подробнее: Основные части поршней и их функции

Функции гидравлической тормозной системы

Ниже приведены функции гидравлической тормозной системы в автомобильной системе:

• Гидравлический тормоз создает очень большую силу по сравнению с механическим торможением.
• Финальное торможение быстрое и эффективное, поэтому его используют на высокопроизводительных автомобилях.
• Фрикционный износ, возникающий в механической тормозной системе, значительно снижен до оптимального уровня в гидравлической тормозной системе.
• Вероятность отказа тормозов в гидравлической тормозной системе меньше, чем в механической, благодаря прямой связи между исполнительным механизмом (педалью или рычагом тормоза) и тормозным диском или барабаном.
• Гидравлическую тормозную систему очень легко отремонтировать благодаря меньшей сложности по сравнению с механическими тормозами.

Конструкция

Конструкция гидравлической тормозной системы включает в себя следующие детали:

Тормозная педаль или уровень, толкатель, который также известен как приводной шток, узел главного цилиндра, несущий узел поршня. Он состоит из одного или двух поршней, возвратной пружины, ряда прокладок или уплотнительных колец и резервуара для жидкости. Конструкция гидравлической тормозной системы содержит усиленные гидравлические магистрали, а узел тормозного суппорта состоит из одного или двух полых поршней из алюминия или хромированной стали. Это известно как поршни суппорта. К оси прикреплен набор теплопроводящих тормозных колодок и ротор, также известный как тормозной диск или барабан.

Тормозная жидкость на основе эфира гликоля заполнила систему для передачи усилия на четыре колеса. Хотя можно использовать и другие жидкости. Неожиданно производители начинают проектировать легковые автомобили с барабанными тормозами на четырех колесах. Традиционно дисковый тормоз используется на переднем колесе, а барабанный – на заднем.

Дисковые тормоза лучше рассеивают тепло и обладают большей устойчивостью к износу, а также более безопасны, чем барабанные тормоза. Вот почему за год количество дисковых тормозов на четырех колесах значительно увеличилось. Кроме того, гидравлические тормоза обеспечивают более быстрое и последовательное извлечение колодок при отпускании педали.

Подробнее: Знакомство с системой смазки двигателя

Применение

Широкое применение гидравлических тормозов делает их популярными благодаря тому, что они используются в транспортных средствах. Система широко используется из-за ее больших преимуществ. Гидравлическая тормозная система широко используется в различных отраслях транспорта и подвижного состава, таких как аэрокосмическая, тяжеловесная, морская и внедорожная системы. Система также предназначена для промышленного оборудования, такого как станки, насосы, конвейеры, двигатели, робототехника и средства автоматизации. Широкое использование связано с тем, что механическая тормозная система не может предложить лучше, чем она, и ее значительно легче модулировать.

Компоненты гидравлической тормозной системы

Ниже приведены компоненты гидравлической тормозной системы и их функции:

Барабанные тормоза:

Барабанные тормоза представляют собой небольшой круглый барабан, внутри которого находится комплект тормозных колодок. Тормозные колодки опираются на заднюю пластину, прикрепленную к корпусу оси болтами. Он вращается вместе с колесами и сопротивляется вращению колеса при нажатии на педаль тормоза. Башмаки движутся к барабану, чтобы произошло торможение.

Дисковый тормоз:

Дисковые тормоза имеют дискообразный металлический ротор, прикрепленный болтами к ступице колеса. Металлический ротор вращается внутри колеса. Когда педаль тормоза нажата, тормозные колодки прижимаются к диску, в результате чего автомобиль или устройство замедляется.

Педаль тормоза:

Подобно тому, как в автомобилях обычно используется педаль тормоза для торможения, гидравлическая тормозная система также использует ее. Педаль соединена с главным цилиндром с помощью механического шнура или соединительного стержня.

Главный цилиндр:

Главный цилиндр — это деталь, которая преобразует усилие, прикладываемое к педали, в гидравлическое давление. Функция детали заключается в создании давления, выравнивании необходимого давления для торможения, а также предотвращении попадания таких загрязнений, как вода и воздух. Компоненты главного цилиндра включают корпус, резервуар, поршень, резиновую манжету, давление, обратный клапан и т. д.

Колесный цилиндр:

Колесный цилиндр в гидравлической тормозной системе помогает преобразовывать гидравлическое давление в механическое давление. при своей работе он прижимает тормозные колодки к барабану. Колесный цилиндр подразделяется на две категории, которые включают ступенчатый колесный цилиндр и колесный цилиндр с одним поршнем.

Подробнее: Классификация двигателей внутреннего сгорания

Тормозные магистрали или шланги:

Тормозные магистрали или шланги помогают передавать жидкость под высоким давлением между различными компонентами. разница между ними заключается в том, что тормозные магистрали имеют жесткую конструкцию и состоят из стальных труб с двойными стенками. Эти тормозные шланги гибкие и их можно перемещать. Гидравлические жидкости проходят через компонент при нажатии на педаль тормоза.

Подпишитесь на нашу рассылку новостей

Тормозная жидкость:

Тормозные жидкости – это средство, с помощью которого давление передается на колесные цилиндры. Гидравлические тормозные жидкости должны иметь низкую температуру замерзания, водостойкость, смазывающую способность, неагрессивность, надлежащую вязкость и высокую температуру кипения.

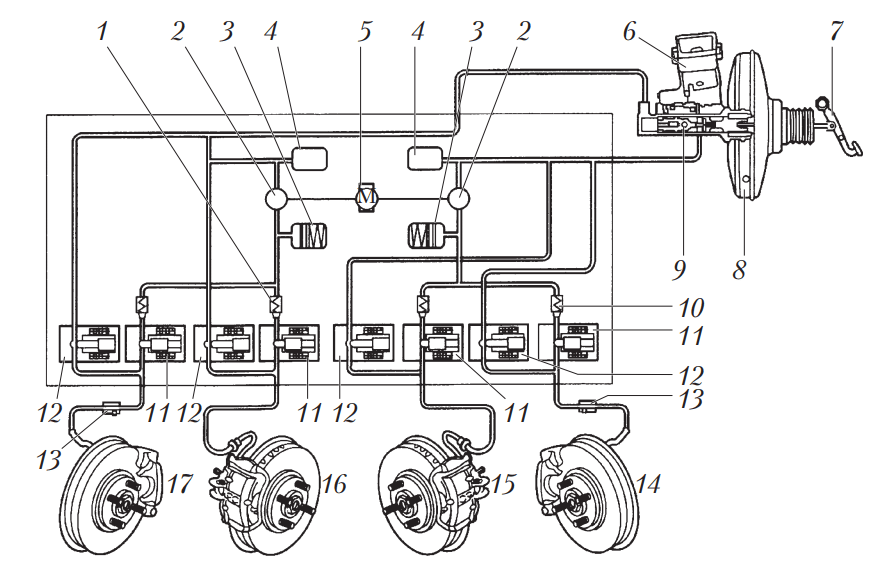

Схема гидравлической тормозной системы:

Технические характеристики

Ниже приведены технические характеристики, которые следует учитывать при выборе гидравлической тормозной системы: требование приложения.

Мощность – максимальная мощность или номинальная мощность тормоза.

Скорость — эта спецификация применима только к роторным тормозам, что является максимальной номинальной скоростью вращения.

Максимальное давление – максимальный предел давления для гидравлических тормозов.

Конфигурация вала – способ установки тормоза (рядный, параллельный или угловой).0323

Ниже приведены различные типы гидравлических тормозных систем:

Гидравлические тормозные системы подразделяются на две основные группы; Основа фрикционно-контактного механизма и Основа распределения тормозных сил.

Основа фрикционного контакта бывает двух типов, в которую входят;

• Барабанные тормоза или гидравлические тормоза внутреннего расширения
• Тормоза дисковые или гидравлические тормоза внешнего сжатия.

Основа распределения силы также имеет два типа гидравлического тормоза, такие как;

• Гидравлические тормоза одностороннего действия
• Гидравлические тормоза двойного действия.

Они будут подробно описаны в разделе, посвященном принципам работы.

Принцип работы

Поскольку существуют различные типы гидравлических тормозных систем, мы объясним принцип их работы, поскольку они различаются. От барабанных и дисковых тормозов до гидравлических тормозов одинарного и двойного действия.

Работа барабанной гидравлической тормозной системы

В гидравлическом типе тормоза приведение в действие педали тормоза связано с поршнем главного цилиндра с помощью шатуна. Это, в свою очередь, толкает поршень главного цилиндра внутрь главного цилиндра, работая так же, как система впрыска или медицинский шприц.

Поршень внутри главного цилиндра сжимает тормозную жидкость, что обеспечивает преобразование механической энергии в гидравлическое давление. Эта сильно сжатая тормозная жидкость движется внутри тормоза, который затем передает гидравлическое давление от главного цилиндра к тормозному барабану. Как только тормозная жидкость под высоким давлением попадает в барабанный цилиндр или колесный цилиндр, движение поршня цилиндра происходит за счет высокого давления. Это, в свою очередь, расширяет прикрепленные к нему стационарные тормозные колодки.

Расширение тормозных колодок приводит к тому, что фрикционный контакт между колодками и накладкой барабана (вращающейся частью барабана) преобразует кинетическую энергию транспортного средства в тепловую энергию, что приводит к торможению.

Работа дискового гидравлического тормоза:

Работа дискового гидравлического тормоза очень похожа на работу барабанного гидравлического тормоза, но с небольшим отличием. Разница начинается с того, где тормозная жидкость высокого давления поступает в тормозные магистрали.

Тормозные жидкости под высоким давлением попадают в дисковый суппорт из тормозных магистралей, которые затем вызывают движение поршня цилиндра суппорта. Поршень цилиндра суппорта приводит в движение тормозную колодку, которая прикреплена к поршню внутри суппорта.

Движение тормозных колодок приводит к их зажиму с вращающимся дисковым ротором. Эти компоненты входят в фрикционный контакт друг с другом. Это вызывает преобразование кинетической энергии транспортного средства в тепловую энергию, что приводит к остановке или замедлению транспортного средства.

Подробнее: Система охлаждения в двигателях внутреннего сгорания

Работа барабанных и дисковых тормозов одинарного и двойного действия:

Компоненты гидравлических тормозов одинарного и двойного действия одинаковы. Будь то тормоз одностороннего действия барабанного типа или тормоз одностороннего действия дискового типа, нет никакой разницы. Что ж, различия могут возникать в главном цилиндре, используемом для определения распределения тормозного усилия. Например, в велосипедах торможение одного колеса или торможение двумя колесами, в транспортных средствах торможение двумя колесами или торможение всеми колесами.

Работа барабанной тормозной системы одностороннего действия точно соответствует вышеупомянутому принципу. это для барабанной гидравлической тормозной системы. при его работе одноколесное или одноколесное колесо получает тормозное усилие.

В гидравлическом тормозе двойного действия тормозная жидкость под высоким давлением из главного цилиндра подается в двух направлениях. то есть в велосипеде оба колеса, а в автомобилях полноприводные за счет тандемного главного цилиндра.

Дисковое гидравлическое торможение одностороннего действия также работает так же, как дисковое торможение, описанное выше. Колесо или одна пара колес получают тормозное усилие. Принимая во внимание, что дисковый гидравлический тормоз двойного действия распределяет жидкость под высоким давлением от главного цилиндра в двух направлениях. например, в велосипеде оба колеса, а в автомобилях полноприводные благодаря тандемному главному цилиндру.

Это пояснение относится к гидравлическим тормозам одинарного и двойного действия.
